Железобетонные балки перекрытия: виды и применение

Железобетонные балки – это конструкции из бетона с железным армированием внутри, выполненные в формате длинных прямоугольников и предназначенные для повышения уровня прочности конструкции, всего здания. Обычно балки производят в заводских условиях, потом с использованием спецтехники доставляют на объект, где монтируют быстро и просто благодаря наличию специальных крепежных элементов.

Бетонная балка с армированием используется при строительстве производственных и жилых сооружений, разных конструкций для восприятия больших усилий, чаще всего связанных с изгибом. Балка ЖБИ дает возможность компенсировать высокие значения изгибающих моментов, гарантируя пропорциональное распределение усилий, длительный срок службы и надежность любой конструкции.

Часто балки используют при возведении фундамента под внутренними и капитальными стенами, в процессе формирования перемычек перекрытий, в процессе прокладки путей сообщения для трамваев, железнодорожного транспорта.

Балки бетонные со стальными стержнями внутри производятся в стандартных размерах, конструкции, установленных по нормативам. Все виды балок изготавливают из тяжелых бетонов, с обязательным упрочнением арматурным каркасом. Предварительно напряженная арматура, залитая в бетонный раствор марок М300-М500 обеспечивает повышенную устойчивость изделий, делающих возможной компенсацию изгибающих моментов и поперечных усилий.

ЖБ балки обладают такими преимуществами:

• Повышенный уровень прочности
• Стойкость к высоким температурам, открытому огню
• Стойкость к повышенному уровню влажности, коррозии
• Ускоренный и упрощенный монтаж
• Стойкость к изгибающим моментам, вибрационным нагрузкам
• Практичность и облегчение проектирования конструкций

Из недостатков балок ЖБИ стоит упомянуть лишь такие, как: высокая масса и необходимость привлекать спецтехнику для выполнения работ, высокий уровень теплопроводности (если сравнивать с деревом, к примеру), немалая стоимость.

Содержание

• 1 Где используются
• 2 Предъявляемые требования к балкам
• 3 Виды
• 4 Маркировка и размеры
• 5 Изготовление балок
• 6 Рекомендации по выбору
• 7 Монтаж и установка

Где используются

Сфера применения ЖБ балок:

• Создание надежной опорной поверхности в процессе строительства стен
• Возведение опорного каркаса для перекрытия/кровли
• Строительство объектов крупнопанельных проектов, производственной сферы
• Формирование перемычек в зонах дверных/оконных проемов
• Устройство подкрановых путей, эстакад, мостов, разного типа подъездных дорог, аэропортов
• Прокладка магистралей сообщения для ж/д составов, трамваев

Железобетонная балка перекрытия используется повсеместно – там, где необходимо обеспечить высокую прочность и надежность конструкции, долговечность и стойкость к любым негативным факторам, высокую скорость монтажа.

Предъявляемые требования к балкам

Современные ЖБИ балки отличаются по типу, форме, размеру, для каждого вида конструкции выставляются свои требования и нормативы.

Самые популярные сегодня балки – фундаментные и стропильные. Стропильная балка используется в строительстве крыши, фундаментная – основания. Абсолютно все виды ЖБ балок отличаются общими характеристиками (стойкость, прочность, долговечность, простота монтажа, надежность и т.д.).

Основные требования к балке ЖБ:

• Прочность – зависит от места использования балки и ее типа: для чердачных конструкций и разного типа жилых помещений установлены предельные нагрузки в 105 кг/м2, для межэтажных перекрытий и формирования цокольных этажей показатель равен 210 кг/м2.
• Жесткость – для чердачных конструкций показатель равен 1 к 200, для межэтажных перекрытий – 1 к 250.
• Тепло- и звукоизоляция – бетонная балка перекрытия должна обеспечивать соответствующие по требованиям к помещению (указываются в нормативных документах) параметры. Для повышения теплоизоляционных характеристик предполагается подбор типа заполнителя проемов между балками и обшивка самого элемента.

Все требования прописаны в ГОСТ 13015-2012. Периодические испытания железобетонных изделий по жесткости, прочности, стойкости к трещинам нагружением по ГОСТ 8829 проводятся до начала производства продукции в каждом случае внесения конструктивных изменений либо при усовершенствовании технологии производства.

Виды

ЖБ балки перекрытия классифицируют по нескольким основным параметрам: ширина пролета, тип сооружения, шаг колонны. Также в расчет берут размер, конфигурацию, различные особенности конструкции. Так, по форме балки могут быть прямоугольными (стандарт), трапециевидными, тавровыми, двутавровыми, полыми.

Классификация балок по способу производства:

• Сборные железобетонные, которые производят в условиях завода – у них прямоугольное или тавровое сечение.
• Бетонные, которые отливаются непосредственно на объекте – обычно их используют для укрепления монолитных конструкций.
• Монолитно-сборные балки из бетона – сочетают оба метода.

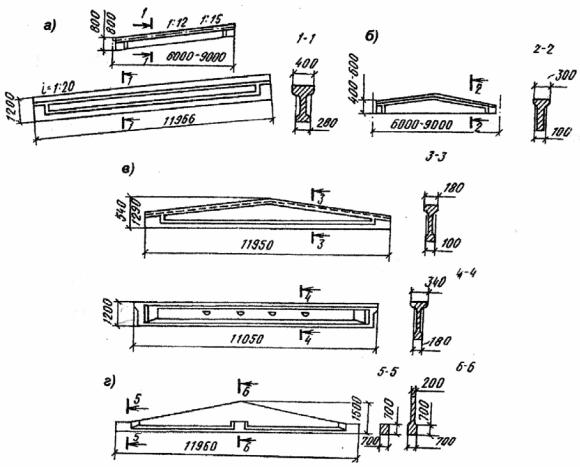

По типу конструкции весь спектр изделий ЖБИ принято делить на: односкатные, обычные или решетчатые двускатные, стропильные с находящимися параллельно рельсовыми креплениями (они нужны для фиксации спецоборудования).

Сборные ЖБИ могут быть криволинейными либо ломаными. Применяются в создании надежных и прочных пролетов (где предполагаются большие нагрузки) – в цехах с крановой спецтехникой, складских помещениях, промышленных предприятиях и т.д.

Бетонные балки перекрытия по сфере применения:

• Обвязочные – для создания перемычек проемов между монолитами стен
• Двутавровые – применяются в строительстве разного типа крупнопанельных, промышленных зданий, так как гарантируют повышенный уровень прочности (и стоимость их высока)
• Решетчатые – для создания эстакад
• Подкрановые – для балансировки функционирования подъемных кранов
• Фундаментные – для формирования качественного сплошного основания
• Стропильные – из них делают кровлю зданий с одним этажом

Сегодня наибольшей популярностью пользуются такие разновидности (виды конструкций): тавровые, межэтажные (обычно прямоугольные) балки, которые равномерно распределяют на плиты перекрытий нагрузки, сохраняя их ровными.

Маркировка и размеры

Все железобетонные балки маркируются по стандартам. Буквы обозначают типоразмер: железобетонные стропильные балки с находящимися параллельно поясами обозначаются буквосочетанием БСП, железобетонные балки стропильные односкатные обозначаются как БСО, двускатные – БСД. БП – это подстропильные балки.

Кроме букв, в маркировке также используют цифры. Стандартная маркировка предполагает обозначение, реализованное в трех группах букв и цифр. Обозначаются тип (буква), размер, перекрываемый пролет (указывается в метрах арабскими цифрами).

Также маркировка включает информацию про идентификацию категории в соответствии с несущей способностью, классом прутьев для армирования, марки бетона. Дополнительные характеристики (серия, особенности применения, нюансы конструкции и т.д.) также указываются.

Вне зависимости от сферы применения железобетонных балок, габариты, размеры обозначаются в трех параметрах. Расчет железобетонной балки осуществляется с использованием каждого из них.

Размеры и габариты балки – обозначение:

• Длина (L) – параметр должен превышать длину пролета на 40 сантиметров и выступать за края опорных частей минимум по 20 сантиметров на несущие стеновые конструкции.
• Высота (Н) – величина равна минимум 5% длины или составляет 1/20 ее часть.
• Ширина (В) – данный параметр соотносится с высотой в пропорции 5:7.

Изготовление балок

Бетонная балка перекрытия – изделие, которое проще всего заказать уже готовым с завода. Но бывают случаи, когда появляется необходимость сделать балки самостоятельно – так, если доставить их в Москву с ближайшего завода несложно, то в дальние регионы порой доставка обходится слишком дорого.

Для производства железобетонных балок необходимо тщательно выполнить расчеты, составить чертежи. Сам процесс сравнительно несложный, но требует обязательного соблюдения технологии.

Процесс производства железобетонной балки:

• Создание опалубки из фанеры 1-2 сантиметра или деревянных досок толщиной 2.5-4 сантиметра. Опалубка выполняется того размера, который определен для балок. Внутренняя часть конструкции обклеивается пленкой.
• Армирование из 4 цельных стальных прутьев диаметра 12-14 миллиметра. В случае выполнения сопряжения обязателен нахлест в 80 сантиметров и обвязка этого места проволокой. Арматура располагается таким образом, чтобы со всех сторон ее окружал слой бетона толщиной минимум 5 сантиметров (обычно используют фиксаторы из пластика).
• Заливка опалубки бетонной семью марки минимум М300 – в один прием, беспрерывно. После заливки изделие накрывается гидроизоляционным материалом. При реализации работ в жаркую пору бетон поливают водой каждые сутки, созревает конструкция около 2 недель.

Таким образом можно изготовить балки любой конфигурации, размера – под любые типы перекрытий, для выполнения кровли, фундамента, создания пола, дверных или оконных проемов и т.д.

Рекомендации по выбору

При выборе железобетонных балок необходимо ориентироваться на основные свойства и характеристики, нужные параметры. Среди основных обычно учитывают такие: паро/гидро/звукоизоляция, теплозащита, огнестойкость. Что касается размера и габаритов, то тут тоже важно определиться с главными показателями.

Конструкция ЖБИ должна максимально отвечать требованиям в соответствии с конструкцией элемента/сооружения. Так, для каркаса стен на фундамент столбчатого типа вес сплошного перекрытия по железобетонным балкам будет огромен. В то же время, пустотелые балки в сплошном доме не станут гарантией нужного уровня безопасности здания.

В процессе монтажа конструкции обязательно точно просчитывают все сжатые и растянутые зоны, влияющие на прочность железобетона.

В процессе сооружения межэтажной плиты арматура в ЖБ балках должна находиться именно в зонах растяжения. Это даст нужный уровень надежности.

Монтаж и установка

Все работы с железобетонными балками выполняются сравнительно несложно. Их нужно уметь точно фиксировать, понимая особенности сооружения. В первую очередь, до установки выполняют подготовку – все осевые рейки покрывают краской, детали зачищают.

Обычно железобетонные балки устанавливают краном, поднимая их за предусмотренные при отливке монтажные петли, крепящиеся к стропам с двух сторон (с каждой по 2 крепежа). Размер строп зависит от длины самой балки.

Монтаж двутавровой балки осуществляется с транспортного средства: балка поднимается благодаря траверсным крюкам, поддерживается оттяжками (чтобы не ударить о колонну тяжелой конструкцией), при необходимости выравнивается домкратом.

Железобетонные подкрановые балки монтируются на подготовленные специальные прокладки, крепятся болтами. Потом выполняется геодезическая выверка и конструкцию фиксируют окончательно.

При условии правильного выбора на основе верных расчетов и качественного монтажа железобетонные балки способны обеспечить необходимые прочностные характеристики конструкции, гарантируя ей долговечность и надежность.

Балки перекрытия железобетонные

В современных условиях набрало широкое применение использование железобетонных балок при строительстве различных промышленных, торговых, жилищных и других зданий.

Это придает конструкциям повышенную надежность и устойчивость при воздействии различных нагрузок, увеличивает их пожароустойчивость, повышает экономичность и быстроту строительства.

Виды бетонных балок

При строительстве любых сооружений и зданий основным из требований к конструкции является надежность, должное сопротивление деформированию во время воздействия различных нагрузок.

Для достижения этого применяются различные железобетонные конструкции – одной из которых является балка. Они используются как при постройке фундамента сооружения, так и при наведении междуэтажных, цокольных и чердачных перекрытий.

По способу изготовления балки подразделяются на монолитные и сборные, бетонные (не армированные стальной арматурой) и железобетонные (армированные).

Монолитные бетонные балки нужных размеров отливаются прямо на месте строительства. Сборные бетонные производятся в заводских условиях.

Изготовление

Для повышения прочности бетонных балок на изгиб и растяжение в бетон укладывается стальная проволока или стальные стержни (арматура).

Армированные стальными стержнями балки называются железобетонными. Железобетонные конструкции, изготовленные с применением обычной арматуры, имеют существенный недостаток – образование трещин.

В эти трещины может попадать влага, приводящая к коррозии арматуры, увеличению прогиба и уменьшению надежности и долговечности конструкции. Для устранения этого недостатка используют предварительно напряженную арматуру – т. е. растянутую до начала укладки бетона. Уложенная в бетон такая арматура сжимается и за счет сцепления сжимает бетон, повышая его устойчивость к образованию трещин.

Для изготовления монолитной железобетонной балки приготавливается из дерева опалубка по нужному размеру. Опалубка надежно укрепляется со всех сторон, чтобы бетонная смесь не выдавила её.

Часто при создании фундаментов применяются сплошные бетонные блоки для стен подвалов. Цена такого материала, при неизменно высоком качестве, невелика.

Применение в современном строительстве буронабивных свай становится все более распространенным способом обустройства фундаментов не только для вновь возводимых строений, а так же и для укрепления существующих фундаментов. Подробнее о буронабивных сваях читайте тут.

Затем связывается или сваривается с арматуры или проволоки металлический каркас. Каркас укладывается в опалубку и заливается бетонным раствором. Заливка бетонной смесью производится непрерывно, пока вся форма не будет залита.

Монтаж

Конструктивно железобетонные перекрытия разделяются на балочные и безбалочные.

В перекрытиях железобетонные балки работают в связке с опирающимися на них плитами. Эти перекрытия бывают сборными, монолитными и сборно-монолитными.

Наиболее широкое применение из-за своей универсальности, индустриальности и экономичности получили сборные железобетонные стропильные и подстропильные балки. Конструктивно оно состоит из плит и поддерживающих их балок, которые называются ригелями или главными балками.

Ригели монтируются с опорой на железобетонные колонны и стены как в продольном направлении (т.е. вдоль здания), так и в поперечном. Колонны и ригели совместно образуют рамы. В зданиях для промышленного использования перекрытие в поперечном направлении может иметь пять – шесть пролетов, в жилых и общественных два – три.

При проектировании и расчете железобетоных балок нужно выбрать направление монтажа ригелей, установка их шага, размеры пролетов, тип и размеры перекрытий.

В зависимости от назначения промышленных зданий, их конструкции, временных нагрузок и при создании пространственной жесткости в поперечном направлении с помощью рам с жесткими узлами, ригели монтируют в поперечном направлении, плиты перекрытия – в продольном.

В зданиях не промышленного назначения ригели могут располагаться в продольном направлении, соответственно плиты – в поперечном. В каждом варианте создается необходимая сетка колонн.

Типы и размеры

Для повышения эффективности производства заводы ЖБК изготавливают серии однотипных элементов для строительства. В этом случае совершенствуется технологический процесс, улучшается качество изделий, снижается цена бетонных балок перекрытия.

Типизация изделий (не только балок, но и железобетонных лестниц и опор) позволяет выбрать наиболее рациональный тип конструкции с максимально лучшими техническими характеристиками. Для более широкого применения типовых железобетонных изделий при строительстве различных зданий высота этажей и расстояние между колоннами унифицируется.

Все эти условия и определяют ассортимент выпускаемых заводами ЖБК балок. Типы, размеры, предназначение применения и условия использования стандартизируется ГОСТом.

Также ГОСТом определяются требования к условиям изготовления балок и применяемых для этого материалов.

Стандартная длинна типовых сборных железобетонных балок перекрытия – 6м, 9м, 12м, 18м, 24м. Ширина в зависимости от типа сечения колеблется от 200мм до 1200мм.

С ростом протяженности линий электропередач увеличивалась нагрузка на опоры, что привело к необходимости перейти на более прочные основания. Так появились железобетонные опоры линий электропередач.

Основное предназначение сборных железобетонных балок заключается в перераспределении нагрузки на несущие стены и главные конструкции сооружений от ребристых плит перекрытий. О железобетонных балках читайте в этой статье.

По типу торцевого сечения подразделяются:

• прямоугольного сечения – используются при небольших длинах пролётов;
• L-образного сечения – используются в качестве фасадных(крайних) балок;

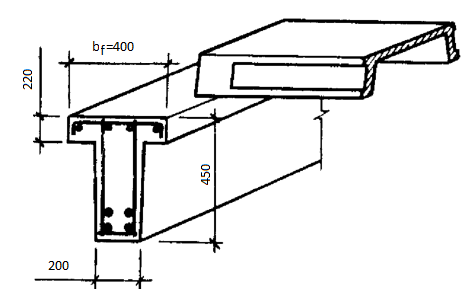

• Т-образного сечения (тавровые) – используются для перекрытий со средней длинной пролётов;
• двутаврового сечения – используются для перекрытий с большой длинной пролётов;
• прогоны (V-типа,VT-типа и прямоугольного сечения) – используются как второстепенные;
• двускатные двутаврового сечения – используются как балки для кровли при больших пролётах.

Расчёт

Главная балка (ригель) является одним из элементов рамной конструкции строящегося здания. Если ригель свободно опирается концами на наружные стены и при равных пролётах, его можно рассчитывать как неразрезную балку.

Расчет ригелей по выравненным опорным и изгибающим моментам способствует облегчению армирования сечений, что существенно для монтажных стыков находящихся на опорах.

Такой способ расчёта по сравнению с расчетом по упругой схеме дает экономию арматурной стали до 30%. Также это даёт возможность унификации армирования различными сварными каркасами и сетками участков с различными изгибающими моментами.

Пролёт (длина) ригеля берется как расстояние между осями опорных колонн. В первом пролёте, если ригель опирается на стену, пролёт считается от оси колонны до оси опоры на стене. Если при перекрытии используются пустотелые или сплошные панели нагрузка на ригель равномерно распределяется.

Когда используются ребристые панели, нагрузка распределяется сосредоточенно, на одних участках больше на других меньше. При конструировании монолитных ребристых перекрытий главные балки опираются на колонны и наружные стены, а второстепенные монолитно связаны с ними.

Главные балки устанавливают в поперечном или продольном направлении с шириной пролёта 6 – 8 м.
Второстепенные имеют ширину пролёта 5 – 7 м и располагаются они так, чтобы ось колонны совпала с осью одной из второстепенных балок. Высота сечения главных балок должна составлять 1/8 – 1/15 длины, второстепенной 1/12 – 1/20 длины.

Что такое напольные балки и как они работают?

Балки перекрытий представляют собой горизонтальные конструктивные элементы, перекрывающие открытое пространство, часто между балками, которые впоследствии передают нагрузку на вертикальные конструктивные элементы. Эти балки, часть системы пола, несут вес всего внутри комнаты, включая стены, мебель, технику и даже людей.

Чаще всего расстояние между лагами пола составляет 16 дюймов по центру, но это может варьироваться в зависимости от строительных норм и требований конструкции в чертеже.

Балки перекрытия помогают распределить нагрузку на конструкцию. Когда вес прикладывается к полу и балке, древесные волокна в нижней части балки подвергаются так называемому натяжению. Верхние волокна идут на сжатие, и это способствует равномерному распределению нагрузки.

Прежде чем строить каркас, убедитесь, что грунт уплотнен, а фундамент прочный. Вот основные компоненты каркаса пола (примечание: это не полный список всего, что входит в каркас пола):

• Блокировка – Перемычки состоят из небольших деревянных секций, скрепленных между балками. Это обеспечивает так называемую боковую устойчивость.
• Перемычки – Перемычки или краевые балки используются для обрамления проема в полу. Обеспечивает боковую устойчивость.
• Лаги пола – Балки пола представляют собой большие деревянные элементы каркаса, которые располагаются на своих узких концах. Они расположены равномерно и соединены с подоконником. К этим балкам крепится черновой пол, который несет вес нагрузок на стены.
• Пороговая плита – Пороговая плита крепится к верхней части фундамента, обычно из обработанного дерева. Лаги крепятся к подоконнику.
• Опорная балка — Опорная балка, также известная как центральная балка, несет балки первого этажа, если балки недостаточно длинны, чтобы пройти между стенами фундамента.

Существует несколько различных размеров и типов лаг пола. Наиболее распространены размеры 2×8, 2×10 и 2×12.

Массивные деревянные балки

Массивные деревянные балки представляют собой смежные доски, обычно сделанные из старовозрастных деревьев. Расстояние между ними зависит от таких факторов, как порода, размер доски, интервал и прогиб. Массивные деревянные балки на строительной площадке все еще распространены, но запасы деревьев истощаются, и использование более молодых деревьев для балок может привести к деформации древесины.

Плюсы

• Продлится дольше во время пожара
• Дешевле инженерных решений

Минусы

• Не экологически чистый
• Ограниченное расстояние между пролетами

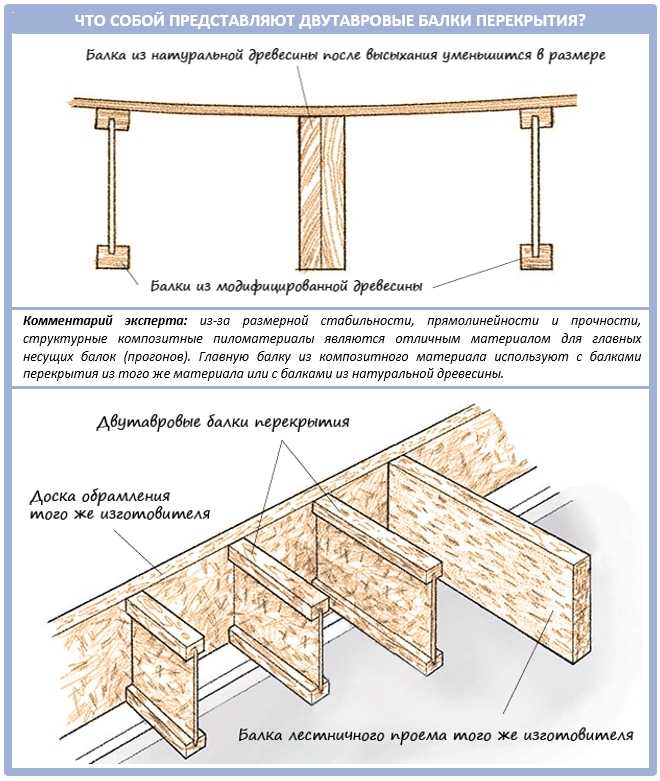

Двутавровые балки (TJI Joists)

Двутавровые балки, также известные как TJI-балки, получили свое название, потому что выглядят как заглавная буква I. Различные части I-балки сделаны из разных материалов. Верх и низ часто изготавливаются из дерева или ламинированного шпона. Центральная опора обычно изготавливается из фанеры или ориентированно-стружечной плиты (OSB).

Плюсы

• Пролеты длиннее, чем у массивной древесины
• Легче для маневрирования

Минусы

• Быстрее выходит из строя при пожаре
• Стоимость дороже

Половые фермы с открытой стенкой

В фермах перекрытия с открытой стенкой используются консольные деревянные элементы, помогающие выдерживать нагрузку на пол. Многим строителям нравятся эти фермы, потому что им не нужно измерять и делать отверстия для таких вещей, как трубы и электрические провода.

Pros

• Более прочная конструкция, чем двутавровые балки
• Еще более длинные пролеты
• Подходит для ОВиК, сантехники и электрики без резки

Минусы

• Имеют определенную длину — нельзя обрезать
• Более высокая стоимость

Пролет балок — это расстояние между опорными конструкциями. Обычно инженеры-строители рассчитывают пролеты, чтобы обеспечить точность.

Как правило, чем больше конструкция, тем больше используемых балок. Тем не менее, такие факторы, как тип балки перекрытия и размеры пиломатериалов, используемых для их изготовления, а также строительные нормы и правила, влияют на пролеты балок перекрытия.

Важно понимать, что стандартных размеров балок не существует. Это означает, что при определении правильного размера и пролета балки необходимо учитывать множество факторов.

Породы древесины

Наиболее распространенными видами древесины, используемой для изготовления балок пола, являются красное дерево, болиголов, дугласова пихта и южная желтая сосна. Однако не все виды изделий из древесины доступны по всей стране.

При выборе материала для перекрытий важно понимать разницу в прочности между породами дерева. Прочность древесины на изгиб показывает, какую нагрузку древесина может выдержать перпендикулярно волокнам. Обычно это измеряется низкой, средней или высокой прочностью на изгиб.

Более прочная древесина может перекрывать большие расстояния без дополнительной поддержки. Например, красное дерево имеет среднюю прочность на изгиб, поэтому оно не может выдержать такой большой вес, как пихта. Таким образом, хотя один тип дерева может выглядеть лучше для вас, вы должны учитывать его прочность. Окрашивание всегда является вариантом, если вы хотите изменить внешний вид открытой балки.

Сорт

Еще одним фактором прочности, который следует учитывать при выборе деревянных балок для пола, является сорт пиломатериала. Сорт определяется тем, сколько сучков и других дефектов обнаружено в древесине. Более высокие сорта пиломатериалов имеют меньше дефектов и прочнее, чем более низкие сорта. Однако чем выше класс, тем выше цена.

Самый распространенный пиломатериал для перекрытий – сорт №2. Этот пиломатериал имеет больше сучков и дефектов, чем более высокие сорта, но не сильно теряет в прочности.

Ширина пиломатериала

Ширина пиломатериала играет большую роль в определении длины балки — расстояния, которое может пройти кусок пиломатериала, прежде чем его нужно будет поддерживать фундаментом или опорной стойкой. На прочность доски лаг влияет ее ширина от верха до низа. Это гораздо важнее, чем толщина доски.

Несущая способность

Несущая способность имеет решающее значение при использовании балок перекрытия. Определение несущей способности балки перекрытия требует экспертных знаний о структурных свойствах древесины, а также понимания требований строительных норм и правил.

Существует два вида нагрузки, которую должен выдерживать пол: динамическая и статическая нагрузка.

Временные нагрузки

Временная нагрузка — это, по сути, вес всего, что не связано с конструкцией, например, мебели, техники и людей. Как правило, неспальные комнаты должны выдерживать минимальную живую нагрузку 40 фунтов на квадратный фут, а спальные комнаты — 30 фунтов на квадратный фут в соответствии с Международным жилищным кодексом.

Статическая нагрузка

Вес конструкции пола и конструкций, постоянно прикрепленных к полу, известен как статическая нагрузка. Эта нагрузка определяется тем, из каких материалов состоит пол. Обычный пол с деревянным каркасом имеет постоянную нагрузку около 8 фунтов на квадратный фут. Материалы для пола, которые весят больше, увеличивают статическую нагрузку.

Пределы прогиба

Прогиб определяется как изгиб или «прогиб» пола, вызванный нагрузками. Максимально допустимый прогиб обычно указывается в виде доли длины пролета (L) в дюймах. Для балок перекрытий постоянные и временные нагрузки не должны превышать L/240, как указано в Разделе 1604.3 Международного строительного кодекса (IBC) 2012 года.

Расчет глубины, необходимой для балки пола, можно выполнить с помощью простого расчета: половина пролета плюс два. Например, если у вас есть пол в комнате шириной 16 футов, вы должны разделить это число пополам (восемь), а затем добавить два, чтобы получить 10. Следовательно, глубина балки должна быть 10 дюймов.

Балки перекрытия выполняют тяжелую работу в помещении, поддерживая пол и все, что находится в помещении. Важно правильно выбрать лаги пола (материал, размер и т. д.) в соответствии с вашими конкретными потребностями. Однако, хотя существуют таблицы пролетов и калькуляторы, помогающие определить потребности в балках, инженер-строитель должен рассчитать требуемые характеристики балок в соответствии с проектом здания, а также местными строительными нормами.

Похожие сообщения

Размеры и пролеты балок перекрытий в жилом доме (Полное руководство)

Расстояние между балками перекрытий, их размеры и пролеты в жилом строительстве являются важными факторами, которые следует учитывать перед строительством дома. Балки перекрытия работают с фундаментом, чтобы выдерживать большую часть веса дома, поэтому вам необходимо убедиться, что балки перекрытия могут нести нагрузку.

Международный жилищный кодекс (IRC) определяет размер ваших балок пола. IRC охватывает максимальную длину пролета деревянных балок от 2×6 до 2×12 и более. IRC также указывает размеры и пролеты балок пола в зависимости от расстояния между балками, обычно 16 дюймов по центру, но может варьироваться от 12 до 24 дюймов друг от друга.

Вам нужны лицензированные подрядчики?

Получите БЕСПЛАТНЫЕ расценки от лицензированных строительных подрядчиков в вашем районе уже сегодня. Если вы ремонтируете или строите дом или пристройку, мы можем помочь! Все подрядчики проверены, лицензированы и застрахованы.

Получите БЕСПЛАТНУЮ цитату сегодня

Мы получаем комиссию, если вы покупаете без каких-либо дополнительных затрат для вас.

В этом посте будет рассказано все, что вам нужно о размерах и пролетах балок перекрытий жилых помещений. Мы также обсудим обычные деревянные балки и инженерные балки, такие как двутавровые балки и LVL. Наконец, мы рассмотрим способы измерения лаг пола и дадим несколько советов по ремонту лаг меньшего размера.

Балки перекрытий являются неотъемлемой частью любого здания и играют ключевую роль в общей прочности и устойчивости конструкции. Балки перекрытия — это горизонтальные конструктивные элементы, которые перекрывают открытое пространство, обычно между балками, а затем передают вес на вертикальные конструктивные элементы.

Балки перекрытия выдерживают вес стен и всего, что находится в комнате. Наиболее распространенное расстояние между балками пола составляет 16 дюймов по центру. Однако это может варьироваться в зависимости от строительных норм и спецификаций плана.

Балка перекрытия — это конструктивный элемент, распределяющий вес здания на фундамент. Когда вес прикладывается к конструкции пола, балка перекрытия поглощает и передает его на фундамент.

Пролет балок перекрытия и расстояние между ними

Пролет балок перекрытия — это расстояние между двумя несущими стенами или балками. Расстояние между лагами пола обычно составляет 16 дюймов, но может варьироваться от 12 до 24 дюймов. Расстояние между лагами пола, которое вы выберете, будет зависеть от нескольких факторов, в том числе от размера каркаса вашего дома, несущих стен или балок, фундамента и типа напольного покрытия, которое вы планируете установить.

IRC также устанавливает минимальные размеры балок. В большинстве случаев ваши балки должны быть как минимум определенного размера, чтобы выдержать вес вашего дома. Балки пола измеряются в дюймах по их толщине (например, «балка пола — это 10-дюймовая балка пола»). Если вы не знаете, какой размер балок пола использовать, не беспокойтесь — мы обсудим это в следующем разделе.

Половые балки обычно имеют ширину 6, 8, 10 или 12 дюймов, причем наиболее распространенными являются 8 или 10 дюймов. Половые балки бывают длиной от 8 до 16 футов и более.

Балки перекрытия выдерживают большую часть веса вашего дома и играют решающую роль в обеспечении целостности конструкции. В зависимости от того, какой вес они будут нести, они должны иметь соответствующие размеры.

В некоторых случаях может быть более целесообразным с инженерной точки зрения (и с точки зрения стоимости), если вы выберете инженерные деревянные балки или двутавровые балки вместо размерных пиломатериалов. Изделия для полов со специальной конструкцией имеют определенные номинальные нагрузки, которые позволяют избежать чрезмерного увеличения размеров балок пола и сократить количество отходов материала.

Однако, если вы переделываете существующий дом или строите небольшое сооружение (например, сарай), то лучше всего использовать пиломатериалы. Как мы обсудим позже, есть способы измерить размер ваших балок пола и убедиться, что они соответствуют нормам.

Международный жилищный кодекс (IRC) 2018 Размер пиломатериалов

IRC является руководящим документом для всего жилищного строительства в Соединенных Штатах. Он обновляется каждые три года, а версия 2018 года была выпущена в ноябре 2017 года. IRC охватывает все: от минимальных размеров и расстояния между балками перекрытия до допустимых нагрузок на крышу.

Одним из наиболее важных разделов IRC, когда речь идет о балках пола, является Таблица R502.3. В этом разделе рассматриваются обычные размеры пиломатериалов, интервалы и пролеты. В таблице R502.11 приведены максимальные длины пролетов для деревянных балок разного размера в зависимости от их расположения относительно несущих стен или балок.

Таблица R502.

Для балок, расположенных в центре пролета, пролеты могут быть в два раза длиннее. Например, лаги пола с шагом 16 дюймов по центру (16 дюймов по центру) будут иметь максимальный пролет 23 фута 3 дюйма при использовании пиломатериалов из пихты Дугласа размером 2 × 12. Для 2×12 южных сосен максимальный пролет составляет 22 фута 10 дюймов.

Так как размерные пиломатериалы имеют максимальную длину 16 футов, для этого пролета потребуется встречное соединение двух балок вместе.

Балки перекрытий, которые не находятся в центре пролета, могут быть в два раза длиннее и должны быть как минимум на шесть дюймов длиннее балок, описанных для каждого размера, хотя IRC рекомендует, чтобы они были шире.

Например, в соответствии с этой диаграммой, если у вас есть 16-дюймовые балки перекрытия 2×12, несущие груз под или рядом с опорными стенами или балками, они могут простираться почти на 24 фута.

IRC требует блокировки между балками для пролетов более 6 футов, если не указано иное (например, у несущих стен или балок).

Суть в том, что ваши балки перекрытия должны иметь размеры в соответствии с опорными стенами и балками и общим весом, который они будут нести.

В большинстве случаев с инженерной точки зрения целесообразно использовать инженерные изделия из дерева, такие как двутавровые балки, вместо обычных деревянных материалов для каркаса пола. Однако это справедливо только в том случае, если номинальная нагрузка соответствует или превышает потребности вашего дома — обязательно проконсультируйтесь с инженером-строителем, прежде чем решить, какой продукт лучше всего подойдет для вашего дома!

Какие породы дерева доступны?

Существует несколько различных типов пиломатериалов, которые можно использовать для деревянного каркаса, каждый из которых имеет свои преимущества и недостатки. В этом разделе будут рассмотрены три наиболее распространенных вида: пихта Дугласа, сосна южная и ель.

Пихта Дугласа

Пихта Дугласа является самым популярным выбором для балок перекрытия и стропил крыши. Он прочный, хорошо противостоит усадке и деформации и доступен большой длины. Основным недостатком использования пихты Дугласа является то, что она может быть дороже по сравнению с другими породами дерева и недоступна в некоторых регионах.

Hem-Fir

Хорошим выбором для районов, где пихта Дугласа недоступна, является сосна болиголова, обычно называемая «Hem-Fir». «Эта древесина имеет свойства, аналогичные пихте Дуга, и может быть заменена в большинстве случаев.

Сосна южная

Сосна южная — еще один хороший вариант для балок перекрытий и стропил крыши, так как она также прочна и хорошо противостоит усадке и деформации. Одним из преимуществ южной сосны является то, что она относительно недорогая по сравнению с другими породами дерева. Основным недостатком является то, что он может быть подвержен гниению и термитам.

Ель Сосна Пихта

Ель — самый дешевый вариант из четырех, но имеет самый низкий рейтинг прочности. Это хороший выбор для областей, где влага может быть проблемой, так как она не деформируется и не гниет. Однако ель не следует использовать в районах с повышенной влажностью или снегопадом, так как в таких условиях она может быстро выйти из строя.

Как классифицируются размерные пиломатериалы?

Вся промышленно производимая древесина имеет один из четырех сортов. Высший сорт «Селект» не имеет сучков и других пороков, ослабляющих древесину. Отборные пиломатериалы могут выдерживать самые большие нагрузки.

После категории «Выбрать» пиломатериалы имеют сорт 1, 2 или 3. Пиломатериалы с оценкой 1 имеют лучшее качество, чем 2 или 3, и так далее. Для каждой породы древесины таблицы пролетов балок включают максимальные пролеты для всех четырех сортов.

Пиломатериал имеет прибитую к доске бирку с указанием сорта и черную печать на древесине с указанием сорта и породы для облегчения идентификации.

Если вы не уверены, какую древесину покупаете, вы должны найти на доске белую бирку с указанием сорта и породы. Если бирка отваливается, на древесину также наносится клеймо черного цвета с указанием сорта и породы.

Объяснение нагрузки на балку перекрытия

Вес, который может выдержать балка перекрытия, определяется сортом пиломатериала, породой древесины и размерами балки. Балки пола обычно располагаются с шагом 16 или 24 дюйма, а их пролеты различаются в зависимости от того, где они расположены в доме и что они поддерживают.

Пролет балки перекрытия зависит от нагрузки. Местные строительные нормы и правила могут немного различаться, но общее правило: балки перекрытий распределяют нагрузки от несущих стен, которые могут выдерживать до двух третей своего пролета. Компоненты деревянного пола, такие как фанерные панели чернового пола и шпунтованные доски, не могут превышать восьми футов в длину без дополнительной поддержки из промежуточных блоков.

Когда вы посмотрите на IRC, вы увидите две отдельные таблицы пролетов для балок перекрытия:

1. временная нагрузка 30 фунтов на квадратный фут (PSF)
2. временная нагрузка 40 фунтов на квадратный фут (PSF)

Помещения, считающиеся зонами с низкой проходимостью, такие как спальни, могут быть построены с пределом динамической нагрузки 30 (PSF). Для помещений с высокой проходимостью, таких как гостиная или кухня, строят в пределах 40 (PSF) временной нагрузки.

Несмотря на то, что балки в спальне могут быть меньше, чем в гостиной, из-за различной нагрузки, в большинстве домов повсюду используются балки одинакового размера.

Обычные размеры балок перекрытий в жилых домах

Размеры пиломатериалов для балок перекрытий варьируются от 2×6 до 2×12. Наиболее распространенные балки перекрытий в жилом строительстве имеют размер 2×8 или 2×12; однако пиломатериалы размером 2 × 6 указаны в таблице нагрузки.

Старые дома из необработанного пиломатериала соответствуют размерам, то есть 2×8 являются фактическими размерами.

Номинальные размеры пиломатериалов указывают толщину древесины до ее строгания. Фактические размеры будут немного меньше номинального размера. См. таблицу ниже:

Например, если вы заменяете балки пола в спальне с динамической нагрузкой 30 (PSF), вы можете использовать размер номинального размера пиломатериалов 2×8. Если вы заменяете балки перекрытия в жилом помещении с динамической нагрузкой 40 (PSF), вы можете использовать размер номинального размера пиломатериала 2 × 10.

При объединении балок пола следует использовать тот же размер, что и у существующей балки пола. Например, если вы соединяете балку 2 × 10, вам следует использовать балку 2 × 10. Если вся балка повреждена, родственная балка должна проходить от конца до конца. Если повреждена только часть балки, родственная балка должна проходить от ближайшего конца как минимум на 3 фута за пределами повреждения.

В случае пристройки к дому без существующего пола, но с добавлением балок для поддержки, наиболее распространенной практикой в ​​жилищном строительстве является использование пиломатериалов номинальных размеров, соответствующих тем, которые используются на других этажах. В этом случае целесообразно установить новые лаги перекрытия размером номинального размера пиломатериала 2×10.

Какова длина балки пола?

Длина балки перекрытия определяет пролет балки. Строительные нормы и правила определяют пролет в зависимости от породы дерева, размера балок и расстояния между балками в жилом строительстве.

Балка пола обычно выдерживает от 30 до 40 фунтов на квадратный фут (PSF).

Максимальная длина пролета лиственницы из пихты Дугласа, отборного сорта, 2×12, выдерживающей динамическую нагрузку 30 (PSF) и стационарную нагрузку 10 (PSF), с шагом 12″, составляет 25 футов 7 дюймов.

Максимальная длина пролета лиственницы из пихты Дугласа, отборный сорт, 2×12, выдерживающий динамическую нагрузку 40 (PSF) и постоянную нагрузку 10 (PSF), с шагом 12″, составляет 23 фута 3 дюйма.

Существует ли стандартный пролет балки перекрытия?

Поскольку каждый дом уникален, не существует стандартных пролетов балок пола. Существует слишком много переменных, чтобы установить стандарт для пролета балки перекрытия.

Любой пролет более 20 футов встречается редко, как видно из таблиц пролетов балок перекрытия. Трудно найти каркасную древесину длиной более 20 футов, которая обычно обходится дороже, если она доступна. Подрядчики установят балку, чтобы разрушить 20-футовые пролеты.

Max Span для пихты Дугласа и лиственницы Select Grade

Max Span for Hem-Fir Select Grade

Max Span for Southern Pine Select Grade

Max Span for Spruce-Pine-Fir Select Grade

	12″	16″	24″
Joist Size	Span (30 PSF/40 PSF)	SPAN (30 PSF/40 PSF)	SPAN (30 PSF/40 PSF)
2 × 6	11’7 ”/10’6’6. 696.69634403403403403403403030303030303030303464 40303464 40314 40314 40314 4034444444444444444414 40314 4034444444444444444444446 ″ / 9 футов 6 дюймов	9 футов 2 дюйма / 8 футов 4 дюйма
2×8	15 футов 3 дюйма / 13 футов 10 дюймов	13 футов 10 дюймов / 12 футов 7 дюймов 3 903 1″/ 11′
2×10	19’5″ / 17’8″	17’8″ / 16′	15’5″/ 14′
2×12	23 фута 7 дюймов / 21 фут 6 дюймов	21’6″ / 19’6″	18’9″/ 17′

Калькулятор пролета балки перекрытия

Чтобы определить максимальный пролёт балки перекрытия вашего проекта, вы можете использовать онлайн-калькулятор пролёта балки перекрытия. Просто введите основную информацию, такую ​​как вид, размер, прогиб, интервал, динамическая нагрузка и статическая нагрузка. Калькулятор даст вам общее представление о допустимой нагрузке на лаги пола.

В IRCTable R502.3 перечислены максимально допустимые пролеты для различных балок перекрытий в зависимости от расстояния между ними. Однако в этих таблицах не учитываются другие переменные, такие как погода. Когда архитекторы рисуют планы домов, а местные строительные инспекторы следят за соблюдением норм, таблицы IRC определяют максимальные пролеты для размерных пиломатериалов.

Нужны ли вам кронштейны для крепления балок пола?

Бывают случаи, когда вам могут понадобиться вешалки для напольных балок. Хорошим примером является случай, когда балки перекрытия проходят перпендикулярно балкам без деревянной ведомой доски. Вы можете прикрепить доску 2×2 к нижней части балки, чтобы поддерживать балку пола.

Например, 12-дюймовая балка имеет 10-дюймовые балки перекрытия, а в нижней части предусмотрена 2-дюймовая гребенка для поддержки балок.

Если у вас 10-дюймовые лаги и балки пола, вам нужно будет вырезать 2-дюймовую выемку в каждой лаге пола, чтобы учесть доску бухгалтерского учета, или использовать подвесы для балок для поддержки балок пола.

Нужны ли вешалки для напольных балок?

Лаги пола должны быть надежно закреплены к деревянным балкам, чтобы предотвратить их раскачивание или скручивание. Необходимы ли вешалки для балок, зависит от местных строительных норм и правил. Балки перекрытия, которые не опираются на ведомую доску, нуждаются в подвеске для балок, чтобы надежно прикрепляться к балкам.

Подвески для балок представляют собой металлические кронштейны, которые соединяют балки с балками. Однако вешалки Jost не всегда необходимы, в зависимости от используемой системы пола, размера и веса балок пола.

Уточните в местном строительном отделе, требуются ли подвески для балок в вашем регионе.

Часто задаваемые вопросы

Как заменить прогнившую балку пола в подвальном помещении?

Если в вашем подполье прогнили балки пола, важно заменить их как можно скорее. Если повреждение балки пола ограничено, установка родственной балки рядом с прогнившими балками пола является приемлемым ремонтом. Если хорошего дерева недостаточно, чтобы прикрепить родственную балку, вам понадобится новая балка пола.

Узнайте больше о родственных балках.

Как родить балку пола?

Родственная балка используется для ремонта неисправной балки пола. Однако он также может сокращать расстояние между двумя балками. При ремонте неисправной балки пола родственная балка должна выступать на три фута за пределы повреждения и быть надежно прикреплена к неисправной балке с помощью гвоздей, структурных винтов или болтов. Когда родственная балка удлиняет балку, балки должны перекрывать три фута и быть надежно прикреплены гвоздями, конструкционными винтами или болтами.

Нужно ли вам разрешение на перекрытие перекрытий?

В большинстве случаев вам не нужно разрешение на совмещение балок пола. Тем не менее, всегда лучше проконсультироваться с местным строительным отделом, чтобы быть уверенным. Строительные нормы IRC не диктуют правил крепления балок пола, главным образом потому, что строительные нормы ориентированы на новое строительство, а не на ремонт существующих домов. Строители выполняют ремонт на основе надежной строительной практики, которая субъективна.

В каком направлении проходят балки перекрытия?

Балки перекрытий обычно проходят перпендикулярно между двумя несущими балками. В некоторых случаях может быть необходимым или желательным размещение балок под углом или даже по диагонали. Балки перекрытия часто проходят параллельно балкам потолка и стропилам крыши, но могут существовать некоторые исключения, например, в четырехскатной крыше.

Какой вес могут выдержать балки перекрытия?

Как обсуждалось ранее в этом посте, балка пола обычно может выдерживать от 30 до 40 фунтов на квадратный фут (PSF). Балки пола рассчитаны на то, чтобы выдерживать вес людей, мебели и других предметов, которые могут быть на них. Вес, который они могут выдержать, будет варьироваться в зависимости от размера и типа балки, а также от конструкции самого дома.

Можно ли сделать надрез на балке пола?

На балках пола можно сделать вырезы, чтобы обойти препятствия, такие как водопроводные трубы или воздуховоды. Тем не менее, существуют рекомендации IRC, указывающие, как, где и насколько вы можете вырезать балку пола без добавления дополнительной поддержки. Выемки всегда должны быть не более одной шестой части балки. Никогда не делайте надрезы на балке пола на уровне средней трети балки или выше одной шестой высоты балки.

Подробнее о выемке балок перекрытий.

Обрабатываются ли балки пола?

В большинстве случаев лаги пола изготавливаются из необработанного пиломатериала. Однако есть несколько исключений. Если ваш дом находится во влажной или влажной среде, вы можете рассмотреть возможность использования обработанных пиломатериалов для лаг пола. Обработанная древесина устойчива к гниению и гниению, что делает ее лучшим выбором для помещений, подверженных воздействию влаги.

При ремонте прогнившей балки пола подрядчик часто использует родственную балку, обработанную давлением, чтобы предотвратить повторное повреждение.
