Размеры армопояса под мауэрлат: крепление мауэрлата к армопоясу для газобетона своими руками, высота армопояса из кирпича и других. Как его залить?

Содержание

Какой ширины должен быть армопояс. Армопояс под мауэрлат

Строительство сооружений из газобетонных либо пенобетонных блоков предусматривает наличие армопояса под мауэрлат, залитого по верхнему контуру каждой из стен. Разгрузочный пояс придает конструкции более жесткую структуру, является крепкой опорой для закрепленного мауэрлата.

Для чего нужен армопояс под мауэрлат

При строительстве здания из газобетона очень важно помнить, что данный материал крайне чувствителен к точечной нагрузке. Блок может с большой вероятностью расколоться или потрескаться, если сверло, проделывающее отверстие для подшипников, окажет слишком большое давление. Снизить вероятность появления трещин может армопояс.

Еще одно полезное свойство — предотвращение деформации и наклона строительных блоков из-за неравномерного распределения веса. Неравномерное давление может вызвать расхождение стены, газобетонные или пенобетонные блоки могут накрениться и тем самым свести все строительство на нет.

Назначение и функции

Можно выделить пять основных функций армопояса:

  • Подгон и тщательная корректировка устойчивости здания, предотвращение трещин и разломов.
  • Страховка от возможных ошибок и недочетов строительных работ, защита от дополнительного давления на газоблоки.
  • Укрепление основания верхних стен, равномерное распределение нагрузки.
  • Обеспечение дополнительной прочности стен, защита от рассыпания.
  • Надежное закрепление мауэрлата и при необходимости — различных навесных конструкций.

Размеры и характеристики

При расчете армированного пояса стоит учитывать, что он не должен быть меньше одной третьей несущей стены . В идеале, в ширину должен равняться несущей стене, причем по размерам быть не меньше предела в 250х250 мм. Специальные U-образные блоки используются для кладки последнего ряда, так как именно они и представляют собой своеобразную опалубку.

Армопояс должен быть непрерывающимся и проходить по периметру всех внешних стен здания

. Не считая стропил, в системе кровли дома могут присутствовать различные элементы: коньковые лежни или стойки, опирающиеся на внутренние капитальные стены. В этом случае именно на них и должен сооружаться армированный пояс.

Установка армированного пояса

Необходимость монтажа армопояса становится ясной при проектировании крыши. Технология установки включает в себя последовательность работ:

  • монтаж опалубки;
  • установка закладных шпилек;
  • заливка армопояса.

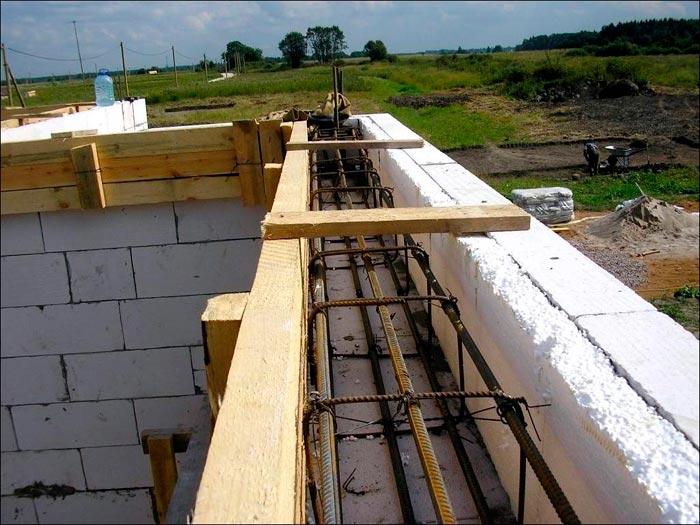

Монтирование опалубки

По завершении кладочных работ можно приступать к сооружению монолитного пояса под мауэрлат.

Значительно упрощает задачу кладка последнего ряда из U-образных блоков, образующих опалубку. Либо же внешний ряд можно завершить с помощью распиленных блоков шириной 10 см, а внутреннюю составляющую опалубки сделать из плит ОСП или деревянных досок. Верхний край опалубки должен быть строго горизонтальным, что легко корректируется водяным уровнем.


Когда она наконец-то готова, внутрь помещается прочный арматурный каркас с продольной частью не менее чем из четырех металлических прутьев и не менее 12 мм диаметром. Продольная арматура с шагом не более 23-24 см скрепляется поперечными частями из прутьев либо проволокой 8 мм диаметра. Подобный каркас в поперечном сечении напоминает квадрат, иногда — прямоугольник.

Если вы не хотите тратить лишние силы на столь трудоемкую работу, можете смело обращаться в специальные предприятия, которые качественно и своевременно изготавливают любые каркасы методом точечной контактной сварки.

Толщина бетона при установке арматурного каркаса должна быть не менее пяти сантиметров . Боковая толщина прекрасно регулируется качественно уложенным каркасом, а снизу устанавливаются подставки из деревянных брусков либо битого кирпича. Существуют специальные пластиковые подставки подходящей высоты, которые вы легко найдете в местных магазинах стройматериалов.

Все составляющие каркаса должны заходить друг на дружку с «запасом» не менее 200 мм. Места нахлестов удобно соединять вязальной проволокой. Ценность такого каркаса в том, что благодаря крепкой конструкции он приобретает монолитные качества, хорошо реагирует на заливку бетоном.

Тяжелый бетон может разнести опалубку, потому ее нужно должным образом укрепить

. Есть несколько подходящих способов:

  • Нижнюю часть опалубки можно скрепить брусочками, вверху прибить те же деревянные бруски или доски . Когда бетон застыл, верхние доски успешно отдираются, а нижние крепко-накрепко остаются в бетоне, выступающие же края подпиливаются.
  • Для укрепления опалубки можно использовать диагональные упоры . Одним концом они соприкасаются с горизонтальной поверхностью, а другим подпирают саму опалубку.
  • Если опалубка является многоразовой (сделанной из вышеупомянутых плит ОСП), популярно применять крепление с помощью резьбовых шпилек . Друг напротив друга на листах опалубки проделываются отверстия диаметром 1,25 см. Через них продевается пластиковая трубка, чья длина равна ширине будущего монолитного пояса. В отверстия загоняется шпилька диаметром 1,2 см, затем стягивающаяся гайками с большими шайбами.
    Когда бетон благополучно застыл, шпильки вытаскиваются, а копеечные трубки остаются внутри конструкции.

Монтаж закладных шпилек

После проведенной работы по установке опалубки надо установить крепежные составляющие, к которым будет прикреплен мауэрлат.

Лучший вариант — применить резьбовые шпильки, крепящиеся к каркасу .

Итак, нужно приобрести резьбовые шпильки диаметром в 1,2 см, большие гайки и шайбы. Длина шпилек должна быть удобной для крепления к каркасу, а верхний конец должен выступать на 4 — 5 см над уже установленным мауэрлатом. В местах, где на мауэрлат не опираются стропила, должны быть установлены резьбовые шпильки. Не менее одной шпильки должно быть между каждой из ног стропила.

Максимальное расстояние между креплениями должно составлять не более одного метра

. По осевой линии можно натянуть шнур для выравнивания, а разметку удобно отмечать мелом на самом арматурном каркасе. Каждая шпилька индивидуально крепится вязальной проволокой к арматурному каркасу.

Следует обязательно проверить вертикальность установки каждой из шпилек специальным пузырьковым уровнем.

Заливка армопояса бетоном

Для повышения прочности армированного пояса все работы по заливке бетоном должны проводиться непрерывно и в один заход.

Марка бетона должна быть не менее М200, предпочтительней М600. Лучше использовать готовую бетонную смесь, которая подается бетононасосом прямо в опалубку. Бетон можно приготовить и самостоятельно, если нет возможности обеспечить его подачу промышленным методом.


Для изготовления бетона понадобится цемент марки М400 или М600, мытый песок и щебень в пропорции 1:3:3 соответственно. Когда бетон успешно уложен, главная наша задача — избежать образования пузырей (воздушных полостей), снижающих однородность и прочность конструкции. Для предупреждения такой незадачи прекрасно подходит строительная виброплатформа. Либо, чтобы упростить задачу, просто проткните бетон по всей площади арматурным прутком.

Для повышения подвижности смеси используются пластификаторы. Они снижают количество воды в бетонной смеси, тем самым повышая прочность готового монолитного пояса и сроки его застывания.

Крепление мауэрлата к армированному поясу

Как только бетон набирает нужную прочность, опалубку можно снять. Через 7-12 дней самое время приступить к закреплению мауэрата. Брус, служащий мауэратом, обрабатывают антипирентами и дезинфицирующими средствами. Его скрепляют косым прирубом или прямым з

Как положить мауэрлат на армопояс?

Армопояс под мауэрлат: назначение, размеры и характеристики

Мауэрлат, своеобразный «посредник» между зданием и крышей, выполняет неоценимую по важности роль в вопросе надежности и прочности конструкции. Поэтому его проектированию и устройству уделяется самое пристальное внимание.

Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

Назначение и функции ↑

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

    вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими; при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

    в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть; распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться; если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков.
    Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

    Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения. Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке. Придает дополнительную жесткость. Равномерно распределяют любую возникшую нагрузку несущих стен. Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Размеры и характеристики ↑

Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

    высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены; ширина – максимально приближена к ширине стены; длина – к соответствующим стенам; минимальное сечение – 250 на 250 мм.

При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

Технология сооружения армпояса ↑

Монтирование опалубки ↑

Опалубку можно делать различными способами, используя:

Как крепить мауэрлат на стены

Мауэрлат применяется в качестве основания любого вида крыш. Он является связующим элементом между стропильной системой кровли и стенами здания. Чаще всего этот элемент является сплошным крепким брусом или бревном, которое жестко фиксируется на несущую конструкцию. Более подробно о том, что такое мауэрлат и для чего он нужен вы сможете прочитать в соответствующей статье. Ссылка будет ниже. Здесь же мы посмотрим на крепление мауэрлата к стене.

На крышу дома воздействуют различные нагрузки – ветровая, нагрузка дождя и снега. Поэтому крайне важно надежно зафиксировать крышу к основным несущим стенам, а также равномерно распределять все прикладываемые нагрузки. В противном случае кровля может быть сорвана порывами ветра или со временем перекоситься в каком-либо месте. Во избежание этих проблем и нужно качественно, а главное – правильно произвести крепление мауэрлата к армопоясу или стене.

Крепление мауэрлата

Для изготовления этого элемента обычно применяются хвойные породы дерева. Чаще всего используются брусы с сечением 150х150, 150х100, 80х180. Помимо этого может быть применено обычные бревна с диаметром 18 см, но оно должно быть очищено от своей коры. Помимо этого, для того, чтобы крепление мауэрлата к кирпичной стене было плотным к стене, одна сторона должна быть подпилена и подточена.

Фиксация может быть проведена несколькими способами, в том числе крепление мауэрлата к газобетону без армопояса:

  • Деревянными или металлическими нагелями;

  • Стальными уголками. Кстати, крепление стропил к мауэрлату тоже часто произиводится этим способом;

  • Заложенными в армопояс шпильками или кусками арматуры. Обязательно посмотрите, как сделать армопояс своими руками. Ссылка после статьи.

Способы крепления стропил к мауэрлату и его самого к стенам выбирается исходя из материала стен и финансовых возможностей.

Крепление к стене из дерева

Когда стены выполняются из оцилиндрованного или клееного бруса, то элемнт укладывается на верхний венец стен. Крепление осуществляют таким же образом, как и остальные элементы стен. Также в деревянных домах может быть использован верхний венец. В каркасный деревянных домах может использоваться верхняя обвязка стен.

Крепление к кирпичной стене

На такие стены элемент укладывают по всему периметру, размещая поближе к внутренней стороне. Снаружи его защищают небольшим выступом стены. Место под укладку нужно готовить еще на стадии возведения стен. К тому же заранее нужно определиться со способом крепления. Особенно это касается когда необходимо разобраться, как крепить мауэрлат к газобетону.

В зависимости от того, какой способ вы выбрали, могут меняться отдельные этапы подготовительных работ:

  • Крепление проволокой. Она должна быть заложена между кирпичами еще за 3 ряда до конца стенки. Она замуровывается в кирпичную кладку. Длина проволоки должна подбираться таким образом, чтобы ее хватило на обвязку бруса. Количество точек с закладными проволоками должно быть соответственно количеству стропильных ног.
  • Крепление деревянными пробками. В кирпичную кладку замуровываются деревянные пробки, которые равны по длине 1 кирпичу. Эти закладки в обязательном порядке необходимо обрабатывать антисептиками. Пробка может быть заложена за один ряд кирпича до окончания кладки или непосредственно под конструктивным элементов. Выполнять это нужно поближе к внешней плоскости стены. Фиксируется он к этим пробкам металлическими скобами. И в этом способе крепления количество точек для фиксации обязано соответствовать количеству стропильных ног.
  • Крепление арматурными анкерами. В кладку, не менее чем за 3 ряда до ее окончания, замуровывается арматура. Арматура подбирается диаметром не менее 10 мм и изгибается в форму буквы «Г». Короткий край этой арматуры должен быть не менее 25 см. Именно этой стороной она и закладывается в кладку. Вертикально будет торчать из стены длинный край. Арматура размещается в точках осевой разметки мауэрлата. Вертикальный кусок арматуры должен быть такой длины, чтобы его было достаточно, чтобы он прошел через весь брус и выступал на 25 см. В брусе проделываются отверстия, через которые и будет вдеваться арматура. После этого она загибается и фиксируется гвоздями. Как и в вышеописанных способах, точек креплений должно быть столько же, сколько и стропильных ног.

Крепление к армопоясу

Для сооружений, которые возводятся с помощью ячеистых блоков или панельных сборных конструкции, установка мауэрлата в обязательном порядке потребует изготовление армопояса. Поэтому изучить, как крепить мауэрлат к армопоясу следует обязательно. Армируя бетонный пояс, нужно закладывать металлические шпильки с резьбой диаметром не менее 10 мм. При этом у основания шпильки должна быть приварена поперечина.

Эти шпильки необходимо равномерно распределить по всей площади армопояса. Их число тоже должно быть равно или быть даже больше количества стропильных ног. Шпильки должны торчать из армопояса на всю толщину элемента плюс дополнительно на 4 см для того, чтобы можно было затянуть две гайки. Когда на брусе наносится разметка этих резьбовых соединений, то также должны быть отмечены и точки установки стропил.

Если будет интересно изучить сразу и технологию кладки стен из газобетона .

До того, как вы станете заполнять опалубку бетоном, нужно резьбу заложенных шпилек замотать малярным скотчем. Это делается во избежание загрязнения резьбы и выхода ее из строя. После застывания армопояса можно начинать крепить. Для этого в нем также сверлятся отверстия под шпильки. После установки на место брус должен быть зафиксирован двумя гайками. А также для того, чтобы это соединение с течением времени не ослабело и не распустилось, нужно завершить фиксацию контргайкой.

Для того, чтобы снизить количество стыков по всей длине мауэрлата, необходимо подбирать брусья максимально возможной длины. Если все же это необходимо его сращивают путем косого прируба с одновременной фиксацией болтами, гвоздями или саморезами. По углам брус должен быть усилен металлическим скобами, пластинами или уголками. Вот и все основные способы крепления мауэрлата к стене. Надеемся, что вопрос, как закрепить мауэрлат к газобетону без армопояса или с ним больше не будет актуальным.

Что такое армирующий пояс и как его изготовить

Изготовление армирующего пояса поверх кладки стены гарантирует высокую прочность строения. Особенно это важно для зданий, стены которых изготавливаются из пористых материалов с ограниченной несущей способностью, таких, как пенобетон, газонаполненные блоки или керамзитобетон. Перечень можно дополнить кирпичными стенами некоторых конструкций.

В каких случаях нужен армопояс и как его изготовить

Этот узел исполняет роль «посредника» между коробкой здания и верхним строением, состоящим из стропильной системы и кровельного пирога. Точечные нагрузки от каждой стропильной ноги передаются на опорную конструкцию и равномерно распределяются по верхней плоскости стен. Характер нагружения состоит из двух векторов:

  1. Вертикально направленный, обусловленный массой стропильной системы и ветровыми нагрузками на кровлю.
  2. Горизонтальный, передаваемый наклонным элементом — стропилом. В конце концов распирающее усилие может привести к деформации стен и их разрушению.

Поэтому армирующий пояс является обязательным элементом, если коробка здания изготовлена из пенобетона, керамзитобетона, кирпича и подобных им материалов. Нужно отметить, что устройство армопояса не устраняет необходимости установки мауэрлата, поскольку эти узлы выполняют принципиально различные функции:

  • армопояс укрепляет конструкцию коробки здания;
  • мауэрлат является основанием для устройства стропильной системы.

Армированный пояс по верху стены необходим для усиления конструкции дома

Строго говоря, в большинстве современных конструкций зданий присутствуют несколько армопоясов. Первый из них расположен внизу, под коробкой здания, и имеет собственное название — ростверк. Его назначение такое же — распределение нагрузок на фундамент. Второй и последующие — выше, последний — по верху стены под мауэрлат.

Следует понимать, что основным укрепляющим элементом является именно ростверк. Устройство последующих поясов усиленной конструкции (за счёт установки более мощной арматуры) без нижнего армопояса бессмысленно и является бесполезной тратой денег.

Межэтажные армопояса придают зданию дополнительную прочность

Размеры и конструкция армопояса

Обычно ширина армирующего пояса под мауэрлат должна приближаться к ширине кладки стены. Минимальным является размер 25х25 сантиметров. При использовании для кладки стен газобетонных блоков верхний ряд выполняется из блоков специальной U-образной формы, предназначенных именно для создания армопояса.

U-образные блоки упрощают заливку армопояса, являясь опалубкой для него

На стенах из кирпича роль наружной стенки опалубки играет кладка в полкирпича, а внутренняя изготавливается из различных материалов, таких, как ОСП, фанера, доски и другие подобные изделия.

Если предусмотрено строительство дома с мансардой, в стропильной системе, как правило, используются стойки, лежни и другие детали, характерные для такой конструкции. В таком случае нагрузка должна распределяться и на простенки внутри дома, на них также нужно устраивать армопояс. Во всех других случаях такая опора устраивается только по внешнему периметру стен.

Технология устройства

Для изготовления этого устройства разработаны и применяются разные технологии. Различие между ними заключается в материалах опалубки и способах её устройства, а также в методах исполнения армирования.

Опалубка под армопояс

Опалубку делают из досок или листовых материалов. Связка по низу производится брусками 50х50 миллиметров, которыми устанавливается расстояние между стенками. Для придания конструкции жёсткости производятся вставки из резьбовых шпилек размером М8. Внутри опалубки на шпильку надевается пластиковая трубка, длина которой соответствует размеру армопояса по ширине. После созревания бетона на 7-й — 10-й день можно демонтировать опалубку, при этом нижние бруски и пластиковые трубки остаются в массе бетона, существенно не влияя на его прочностные характеристики.

Фотогалерея: виды опалубок для армопояса

Верхний обрез опалубки нужно выставить строго по горизонтали, воспользовавшись водяным уровнем. При этом нужно учитывать, что уровень заливки бетона будет контролироваться именно по краям опалубки.

Перед заливкой армопояса производится установка закладных деталей. Винтовые шпильки и анкерные болты крепятся к арматуре вязальной проволокой, а деревянные бруски просто заливаются бетоном. Закладные нужны для решения следующих задач:

  1. Анкерные болты или резьбовые шпильки для крепления мауэрлата.
  2. Деревянные бруски для дополнительной фиксации опорного бруса с использованием скоб.

Для крепления опорного бруса используются прутки, шпильки и деревянные закладные детали

Армирование

Для упрощения процесса установки прутков часто применяется сборка сеток на земле из четырёх или шести арматурин, которые затем размещаются в опалубке. Поперечные связи располагаются на расстоянии 20–25 сантиметров друг о друга. Размер сечения такой сетки составляет 15–25 сантиметров. Недостаток такого способа заключается в том, что их стыковка происходит по углам коробки здания. А это противоречит основному правилу армирования — стыковка на углах и пересечениях арматуры недопустима.

Армирование повышает несущую способность пояса

Армирование лучше производить последовательной сборкой внутри опалубки. Для этого прутки арматуры выкладываются в один слой по всему периметру армопояса. Там, где концы выходят на угол здания, производится загиб и конец крепится к очередному прутку вязальной проволокой. После укладки нижнего пояса производится монтаж второго. Для этого нужно заранее изготовить П-образные стойки и поперечины, которые нужно установить на расстоянии 20–25 сантиметров друг о друга. Крепление производится вязальной проволокой. Следует обратить внимание на выбор этого материала. Скреплённые им узлы работают только во время заливки, а после застывания бетона они не несут никакой нагрузки. Поэтому нет необходимости приобретать высокопрочную проволоку, предпочтительнее трёх или четырёхмиллиметровые низкоуглеродистые изделия, прошедшие процесс отжига. Ими гораздо легче пользоваться, а результат тот же.

При монтаже армирующего каркаса лучше использовать мягкую отожжённую проволоку

Заливка армопояса под мауэрлат

Особенность выполнения работ по заливке армопояса состоит в том, что они выполняются на высоте. То есть подача бетона или его компонентов к месту выполнения работ существенно затруднена. А заливку армопояса нужно произвести в один приём. Следует понимать, что заказ бетононасоса в этом случае неизбежен.

Использование бетононасоса гарантирует заливку пояса в один приём

Сколько заказать бетона

Расчёт потребности в материале для этого случая прост. Например, при размере армопояса 25х30 сантиметров и длине по периметру 40 метров, понадобится бетона: 0,25 х 0,3 х 40 = 3 кубометра. Нужно согласиться, что приготовить такое количество материала и поднять его на высоту весьма затруднительно.

Как произвести заливку армопояса

Заливку нужно произвести бетоном марки не ниже 200, что предполагает следующую рецептуру:

  • цемент марки 400 — одна часть;
  • песок мытый — три части;
  • гравий — три части;
  • вода — одна часть с контролем консистенции раствора.

Для большей текучести бетона в его состав вводятся пластификаторы, не влияющие на качество.

Бетонный раствор подаётся внутрь опалубки непрерывно и наполняет опалубку до краёв. В процессе заливки бетона его нужно постоянно протыкать стержнем, а лучше обрабатывать погружным вибратором. В противном случае в массе могут образовываться пустоты, влияющие на прочностные характеристики армопояса.

Обработка вибратором гарантирует качество бетона

Для закрепления мауэрлата в процессе заливки нужно установить крепление. Возможны следующие варианты:

  1. К арматурной сетке привязывается проволока диаметром 5–6 миллиметров таким образом, чтобы её концы длиной до 40 сантиметров выходили за уровень бетона по обеим сторонам армопояса.
  2. Также возможно сделать выпуск крепёжных концов проволоки по оси армопояса на расстоянии 20–25 сантиметров. В этом случае два конца выпускаются через два отверстия, и брус крепится к бетонной поверхности скруткой.
  3. Кроме указанных способов применяются также анкерные болты или резьбовые шпильки, при помощи которых поверх армопояса крепится мауэрлат.

Установка и крепление мауэрлата

Эта ответственная операция выполняется с учётом ряда обстоятельств:

  1. Для несущего элемента стропильной системы применяется деревянный брус сечением 100х150 или 150х150 миллиметров.
  2. Только в случае, когда для неё используются металлические изделия (в частности — профильная труба), мауэрлат делают из швеллера или балки.
  3. При необходимости, когда длина основания превышает 6 метров, брус можно сращивать. Для этого выполняются запилы и детали стягиваются винтом.
  4. Перед укладкой бруса поверхность армопояса укрывается гидроизоляцией, чаще всего для этого используется рубероид в один или два слоя.
  5. Перед установкой древесину нужно обработать антисептиками и антипиренами.
  6. Анкерные болты представляют собой пруток L-образной формы с резьбой М12 — М16. Детали крепятся перед бетонированием к армирующему каркасу по оси армопояса на расстоянии не более одного метра. При заливке, пока бетон ещё не схватился, нужно пройти и поправить все болты, чтобы они стояли строго перпендикулярно к поверхности армопояса.

Распространён способ крепления опорного бруса шпилькой или анкерным болтом

Мауэрлат устанавливается на оцинкованный резьбовой крепёж

Видео: как устроить армопояс своими руками

Строение с армопоясом обеспечит эксплуатацию загородного дома в течение не менее 50 лет с минимальными затратами на ремонт. А главное — проживание в таком укреплённом доме будет комфортным и безопасным.

Как сделать мауэрлат на газобетоне с армопоясом и без него, на какие нюансы обратить внимание

Людям, непосвященным в нюансы капитального строительства кровли вряд ли известно для чего нужен мауэрлат, что это за конструкция. А вопрос, как сделать мауэрлат на газобетоне вызывает полное непонимание. На деле крепится он просто. Главное подготовить все составляющие: арматурный каркас, крепежи, брусья из древесины и грамотно произвести гидроизоляцию и обработку древесины.

Мауэрлат – описание в подробностях

Это конструкция изготавливается из древесных брусьев. Выполняет функцию дополнительной поддержки нагрузки от кровли, с дальнейшим равномерным распределением по всему периметру стен.

Если подытожить все сказанное выше, приходим к выводу – мауэрлат отвечает за две важных задачи:

  • равномерное распределение тяжести стропил на стены;
  • фиксацию стропил к коробке строения;

Мауэрлат может изготавливаться не только из деревянных брусьев, но и из металлического швеллера либо балок.

В этом варианте стропильную систему также нужно делать стальной. Но этот вариант используется крайне редко из-за дороговизны материала и сложностей в установке.

Материалы и расчеты

От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.

Используя для мауэрлата именно бревна из дерева одна сторона должна быть стесана. Это необходимо для плотного прилегания к поверхности верхней газобетонной стенки.

Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.

Ширина деревянных брусьев меньше чем у газоблоков, поэтому устанавливать их необходимо, смещая в сторону внутреннего края, не доходя до конца сантиметров на 5.

В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.

Подготовка деревянных брусьев перед установкой

Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.

Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.

Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.

Согласно европейским и международным нормативам расстояние между двумя соседствующими анкерами должно быть не меньше и не больше чем 1-1,2 метра. Особенно это касается сейсмоопасных регионов.

Крепление мауэрлата к газоблокам без армопояса и с ним

Чтобы выполнить эту задачу, нужно проследить, чтобы мауэрлат был правильно установлен и ненадежно закреплен. Есть две технологии крепления, которыми пользуются застройщики: с армированным поясом или без него.

Методика крепления конструкции с наличием армопояса

Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.

Габариты армопояса и его предназначение

Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:

  • защита от деформирования стен;
  • дополнительная жесткость газобетонной постройке;
  • регулировка нагрузки на все поверхности стен равномерно.

Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.

Крайне важно, чтобы Армопояс был произведен беспрерывной монолитной конструкцией.

Установка армопояса

Пошаговая технология производства армопояса следующая:

  1. Вначале следует соорудить по периметру дома опалубку.
  2. Следом производится армопояс из монолитных блоков.
  3. Потом собирается каркас из арматурных прутьев.
  4. Устанавливаются шпильки для крепления.
  5. Теперь все надо залить бетонным раствором.
  6. Когда он застынет, опалубку надо снять.

После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.

Как правильно установить и зафиксировать мауэрлат

Этот элемент и стропильная система должны состоять из одинаковых материалов.

Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.

Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.

После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.

Сооружение железобетонного армопояса сможет предупредить в газобетонных блоках нежелательное продавливание. Поспособствует равномерному распределению тяжести на коробку дома и влияние динамической и статической силы, давящие на стенки.

Технология установки без армопояса

В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.

Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:

  • для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
  • его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
  • климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
  • Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.

Очень важно перед установкой мауэрлата на газобетон, точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами.

Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.

Устройства армопояса под мауэрлат в доме, размеры, высота, толщина и как залить



Для каких крыш нужен армапояс а для каких нет:

Здесь мы Вам объясним подробное устройства армопояса под мауэрлат в доме, но перед инструкцией нужно понимать следующее:
Существуют 2 типа кровли.
1я кровля: где стропила не передают распорные нагрузки. Как правило, это крыши до 150м2, в таких кровлях армапояс делать не нужно. Но нужно сделать правельное крепление стропил, более подробно смотрите в другой инструкции.
2я кровля: где стропила передают распорные нагрузки, как правило это крыши от 150м2. И вот именно в таких крышах необходимо делать армапояс.
Важно не путать что армопояс делается только в том случае если стропила будет передавать распорные нагрузки, как определить передают ли они распорные нагрузки или нет это вы можете посмотреть в инструкциях по крышам.




Устройства армопояса под мауэрлат, размеры, высота и т.д.

Здесь мы представили устройства армопояса под мауэрлат в доме, последовательность и технологию, а также выше Вы можете посмотреть 3D модель.
1 Устанавливаем скелет армопояса ( как правило арматура 12мм, клетка 20мм х20мм) при этом закрепляем его с выпуском из плиты.
2 Устанавливаем шпильки (как правило шпильки 16мм, шаг шпилек от 600-800мм) и закрепляем их со скелетом армопояса.
3 Устанавливаем утеплитель между армопоясом и кирпичной кладкой ( рекомендуем экструдированный пенополистирол с плотностью от 15-35), для точного расчета утеплителя воспользуйтесь нашим онлайн помощником (ссылка в шапке сайта).
3.1 Устанавливаем опалубку.
4 Заливаем бетон (рекомендуется М300)
4.1 Высота армопояса рекомендуется делать от 300мм-500мм
5 Между армопоясом и мауэрлатом устанавливаем гидроизоляцию ( желательно рулонную в 2слоя)
6 Далее устанавливаем мауэрлат – смотрите следующею инструкцию.
Здесь мы вам показали полное устройства армопояса под мауэрлат, далее переходим на следующею инструкцию: установка мауэрлата.



Как положить мауэрлат на армопояс?

При возведении дома важен каждый этап работ, а при создании кровли особое внимание надо обратить на прочную и надёжную фиксацию мауэрлата. Этот элемент является основой крыши и выполняет ту же роль, что и фундамент для дома. При монтаже мауэрлата непосредственно на стену могут возникать точечные нагрузки, что особенно опасно для таких пористых материалов, как пенобетон или газобетон. Чтобы нагрузки от крыши не повредили стены, перед укладкой мауэрлата создаётся армопояс, а уже на него монтируются подстропильные балки.

Назначение, характеристики и основные функции армопояса под мауэрлат

При опирании стропил на стену создаётся точечная нагрузка в местах их размещения. Мауэрлат позволяет распределить её равномерно и обеспечивает надёжное соединение крыши и стен здания. Его прочно крепят к стенам, а сверху монтируют стропила. Для изготовления мауэрлата обычно используется тот же материал, что и для самих стропил — брус, брёвна или швеллер.

Для изготовления мауэрлата обычно используют тот же материал, что и для стропил

Крыша имеет определённый вес, кроме того, на неё действуют снеговые и ветровые нагрузки. Поэтому она передаёт значительные усилия на стены дома. Нагрузки могут быть и вертикальными, и распирающими. Хотя такие современные материалы, как пено- или газобетон, имеют хорошие тепло- и звукоизоляционные характеристики, их прочности будет недостаточно, чтобы противостоять нагрузкам от крыши. Если к деревянным или кирпичным стенам мауэрлат можно крепить сразу, то в домах из пористых материалов сначала делают армопояс, а потом монтируют подстропильные балки.

Армопояс выполняет следующие функции:

  • позволяет удерживать геометрию стен при усадке дома и сезонных деформациях;
  • обеспечивает выравнивание поверхности стен по горизонтали;
  • придаёт конструкции необходимую жёсткость;
  • равномерно распределяет нагрузку от крыши на стены дома;
  • имеет высокую прочность, поэтому на нём можно надёжно закрепить не только мауэрлат, но и другие элементы.

Если возникла ситуация, когда на стенах из пористых материалов нельзя сделать армопояс, а крыша будет достаточно лёгкой, то фиксировать мауэрлат можно химическими анкерами сразу к стенам.

Размеры армопояса

Расчёт армопояса проводится несложно, поэтому с ним можно справиться самостоятельно, без помощи специалистов. Если вы планируете выполнять работу своими руками, необходимо придерживаться таких правил:

  • минимальная высота армопояса не должна быть меньше 15 см (обычно она составляет 20–25 см) и не должна превышать ширину стены. Оптимальным считается соотношение ширины и высоты 1:1;
  • ширина этого элемента не может быть меньше 2/3 толщины стены;
  • общая длина армопояса равна периметру несущих стен здания, на которые опирается крыша.

Во время создания такого элемента надо, чтобы его структура была равномерной и непрерывной. Только при выполнении заливки бетона за один раз получится монолитная конструкция с одинаковой прочностью. Для армирования используются прутья диаметром не менее 10 мм, из которых создаётся каркас, скреплённый вязальной проволокой.

Размер армопояса для каждого здания будет разным, так как он зависит от толщины стен. Например, если стена здания имеет толщину 400 мм, то минимальная ширина армопояса должна быть 2/3 ∙ 400 = 267 мм.

Лучше, чтобы брус мауэрлата был немного уже армопояса, так как в оставшееся пространство удобно монтировать утеплитель

При создании стены из газобетона для последнего ряда можно использовать специальные блоки в виде перевёрнутой буквы «П». Стенки таких блоков выполняют роль опалубки, так что останется только уложить в них арматуру и залить бетон. Если стены кирпичные, то с наружной стороны выкладывается несколько рядов в полкирпича, а изнутри делают опалубку из дерева. После этого укладывают арматуру и заливают бетон. Для упрощения работ можно сразу сделать опалубку из дерева на всю ширину стены здания.

Технология сооружения армопояса из бетона

Перед тем как приступить к выполнению работ, надо приобрести все необходимые инструменты и материалы:

  • готовый бетон (закупается непосредственно в момент заливки) или компоненты для его создания: песок, щебень, цемент, вода;
  • бетономешалку;
  • арматуру;
  • вязальную проволоку;
  • доски для опалубки;
  • строительный уровень для контроля горизонтальности поверхности.

Наличие правильно выполненного армированного пояса позволяет сэкономить на дверных и оконных перемычках, так как они подвергаются незначительной нагрузке и поэтому могут иметь минимальные размеры и небольшое количество арматуры. На армированный слой можно сразу устанавливать мауэрлат или укладывать плиты перекрытия, а уже к ним крепить подстропильные балки.

Сваривать арматурный каркас для армопояса нельзя, так как это снижает прочность конструкции — в местах сварки внутри бетона металл со временем начнёт повреждаться коррозией.

Установка опалубки

Опалубка представляет собой конструкцию, которая не даёт бетону вытекать за пределы будущего армированного пояса. В зависимости от типа опалубки для её изготовления используются необрезные доски, фанера, старые мебельные щиты и специальные U-блоки.

Съёмная опалубка

Последовательность выполнения съёмной опалубки будет такой.

  1. Готовят доски или деревянные щиты.Для опалубки можно брать обрезные или необрезные доски, а также фанеру или деревянные щиты
  2. Фиксируют опалубку на стенах здания. Сбоку к стене она крепится при помощи проволоки или куска арматуры, а сверху борта соединяются поперечными рёбрами жёсткости. Для этого используют бруски или доски, которые устанавливают с шагом 120–150 см.Деревянная опалубка фиксируется на стенах и укрепляется поперечными перемычками
  3. Все щели между досками герметизируют, чтобы во время заливки через них не выливался бетон.
  4. Делают каркас из арматуры сечением 10–12 мм, между собой элементы соединяют вязальной проволокой.Армопояс делают из арматуры диаметром 10–12 мм, которую скрепляют вязальной проволокой
  5. Каркас устанавливают на пластиковые подставки или небольшие деревянные бруски, чтобы он не соприкасался с торцевой поверхностью стены.
  6. Заливают бетон.Весь бетон нужно залить за один раз, поэтому лучше приобрести его в готовом виде на заводе
  7. Снимают опалубку. Летом это можно делать через сутки после заливки бетона, а в холоднее время года — через трое суток.

Недостаток этого способа создания опалубки в том, что бетон имеет намного более высокую теплопроводность, поэтому его можно заливать, только если наружные стены полностью утеплены, иначе в зоне армопояса стена будет постоянно промерзать.

Опалубка из U-блоков

Для сведения к минимуму теплопотерь в местах соединения бетона и стен делают несъёмную опалубку. Для её создания используют U-образные блоки из того же материала, что и стены.

  1. Блоки укладываются на клей, при этом пустота должна быть направлена вверх.U-образные блоки представляют собой готовую опалубку, которую нужно всего лишь уложить на специальный клей
  2. Наружная часть стены утепляется при помощи минеральной ваты или другого теплоизоляционного материала.
  3. Укладка каркаса из арматуры выполняется так же, как и в предыдущем случае.Каркас в U-блоки укладывается точно таким же образом, как и в деревянную опалубку
  4. Заливают бетон.

В этом случае не надо дополнительно создавать опалубку, а потом её демонтировать, поэтому работа выполнятся быстрее, но придётся потратить средства на покупку специальных блоков.

Комбинированная опалубка

Этот способ совместил в себе оба предыдущих метода. Использовать его можно в том случае, когда ширина стен большая.

  1. С наружной части стены по периметру дома укладывают пеноблоки толщиной 150 мм.
  2. С внутренней стороны делают опалубки из досок или деревянных щитов.В комбинированной опалубке снаружи ставятся газобетонные блоки, а внутри — деревянные щиты
  3. Утепление выполняют при помощи пенопласта — его нарезают на куски, которые по высоте соответствуют высоте армопояса, и укладывают внутрь ближе к внешней стене.
  4. Укладывают арматурный каркас.
  5. Заливают бетон.
  6. После высыхания снимают внутреннюю часть опалубки.
Видео: создание армопояса при помощи комбинированной опалубки

Установка шпилек

Для изготовления каркаса обычно используется арматура сечением 10–14 мм. Состоит такой каркас из четырёх продольных стержней, которые между собой соединяются поперечными элементами. Для крепления всех деталей между собой используется вязальная проволока. Шаг поперечин должен составлять порядка 40–50 см. Сечение готового каркаса должно иметь прямоугольную или квадратную форму. Каркас надо укладывать на подставки — лучше, чтобы они были пластмассовыми, но можно использовать и деревянные бруски толщиной 30 мм.

Для более надёжной фиксации шпилек снизу к ним приваривают поперечины

Во время создания арматурного каркаса в него надо установить резьбовые шпильки диаметром 12–14 мм, на которые будет крепиться мауэрлат. Их должно быть не меньше, чем стропильных ног. Чтобы обеспечить максимально прочную фиксацию шпилек, к их нижней части надо приварить поперечину, которая после заливки бетона не даст им возможности сместиться. Перед заливкой бетона резьбу на шпильках закрывают малярным скотчем, чтобы она не забилась и не повредилась.

Заливка бетона

Для заливки можно приобрести заводской бетон или сделать его самостоятельно. Для устройства армопояса достаточно бетона марки М200 или М250 с наполнителем на основе щебня. Так как весь объём необходимо залить за один раз, лучше приобрести необходимое количество готового раствора. Если размер армированного пояса небольшой, то материал можно изготовить прямо на строительной площадке.

Во время заливки бетон надо обязательно уплотнять, для чего используется кусок арматуры или мастерок, которым прокалывают толщу раствора и выпускают попавший в него воздух. Проще и удобнее это делать специальным вибратором, если этот инструмент есть в вашем распоряжении. Если работа выполняется летом, бетон накрывают плёнкой и периодически поливают водой, чтобы влага из него испарялась равномерно. Приступать к дальнейшим работам можно после того, как армопояс полностью застынет.

В летнее время опалубку можно снимать через день после заливки бетона, а в зимнее — через три дня

Если при заливке армопояса бетона не хватило, делают вертикальную отсечку, при этом разрыв не должен располагаться над дверным или оконным проёмом. Но всё же таких ситуаций лучше избегать.

Технология сооружения армопояса из кирпича

В некоторых случаях на стены из пористых материалов может укладываться армопояс из кирпича. Обычно его высота составляет от 4 до 7 рядов.

Создание армопояса из кирпича выполняется в несколько этапов.

  1. Поверхность стены очищают от мусора и остатков строительных материалов.
  2. На раствор укладывают первый ряд. Для стены шириной 30 см и более кирпич устанавливают в два ряда.Армопояс из кирпича может заменить бетонный для лёгких типов крыш или под кровлю из пустотелых плит
  3. На каждый ряд кирпича укладывают армирующую сетку. Толщина проволоки, используемой для её создания, должна быть не менее 5 мм, а размер ячеек — 3х4 см.При возведении мауэрлата армирование кирпичной кладки выполняется в каждом ряду
  4. Второй ряд укладывают со смещением на 1/3 длины кирпича, а каждый третий ряд делают с тычковой перевязкой.
  5. В кладку замуровывают шпильки для крепления мауэрлата. Они устанавливаются через каждые 1–1,5 м, при этом вмурованная часть должна быть больше той, что выступает, в два раза.
  6. Последний уложенный ряд покрывают двойным слоем рубероида, который обеспечит надёжную гидроизоляцию.В качестве гидроизоляции чаще всего используют рубероид, сложенный в два слоя
  7. На установленные шпильки нанизывают мауэрлат и фиксируют его при помощи гаек с шайбами.
  8. Так как у кирпича теплопроводность выше, чем у газобетона, такой армопояс будет мостиком холода, поэтому его утепляют. Для этого можно использовать минеральную вату. Если позволяет ширина стены, с наружной части возводится контур из тонких газобетонных блоков. Расстояние между кирпичом и блоками можно заполнить пенопластом.

Если для монтажа мауэрлата армопояс из кирпича делают только по периметру наружных стен, то для укладки плит перекрытия его надо делать на всех стенах.

При создании армопояса часто возникает вопрос, стоит ли рисковать и вместо бетонного армопояса делать его из кирпича? Большинство специалистов рекомендует делать полноценный бетонный слой. Армированная кирпичная кладка по своей прочности будет лишь немного лучше пустотелых блоков и не сможет обеспечить такую прочность, как бетон. Несколько рядов кирпича и металлической сетки не смогут равномерно передать нагрузку, которая идёт от крыши, поэтому есть вероятность появления трещин, а при большом весе крыши — и разрушения стены. Лучше потратить немного больше времени, сделать качественный и надёжный бетонный армопояс, который обеспечит большую несущую способность и надёжное крепление всей кровельной конструкции.

Видео: армопояс из кирпича и бетона

Способы крепления мауэрлата к армопоясу

Для вальмовой крыши мауэрлат надо обязательно укладывать по периметру здания. Если крыша двускатная, его достаточно закрепить на двух параллельных стенах, на которые опирается крыша. От края внешней стены делают небольшой отступ, который потом заполняется теплоизоляционным материалом. Зафиксировать подстропильные балки можно несколькими способами.

  1. При помощи проволоки. Это самый простой, доступный и дешёвый метод монтажа. Для фиксации бруса к армопоясу используется специальная вязальная проволока диаметром 4–6 мм. Для более надёжного крепления несколько прутков проволоки скручивают вместе и замуровывают в армопояс. Количество скруток не может быть меньше числа стропил.Для более надёжной фиксации проволоку скручивают по несколько прутков вместе
  2. При помощи шпилек. Этот способ позволяет надёжно фиксировать балки, но его создание является довольно трудоёмким. Обычно используются шпильки диаметром 12–16 мм и длиной в 1 м, при необходимости они отпиливаются до нужного размера. В армопояс шпилька погружается обычно на всю его глубину, а в кирпичную стену — на глубину, которая превышает толщину бруса в два раза. Для более надёжной фиксации снизу приваривают поперечину. Устанавливают такие крепёжные элементы через 1–1,5 м. В мауэрлате высверливаются соответствующие отверстия, затем он надевается на шпильки и надёжно фиксируется при помощи гаек с шайбами.
  3. На анкерные болты. Это самый дорогой способ монтажа из-за высокой стоимости самих анкеров. Они могут быть механическими, обеспечивающими фиксацию за счёт расширения погруженной в армопояс части, или химическими — в отверстие наливают специальный состав, после чего в него погружают анкер. Оба способа обеспечивают надёжную фиксацию, но используемые крепёжные элементы имеют высокую стоимость.Анкерные болты обеспечивают надёжное крепление, но имеют довольно высокую стоимость

Видео: крепление мауэрлата на армопояс

Крепление мауэрлата без армопояса

Для деревянных и кирпичных зданий, а также в некоторых случаях для домов из газобетона, можно выполнять фиксацию мауэрлата без армопояса.

  1. В деревянных домах в качестве подстропильной балки выступает последний венец, который фиксируется так же, как и другие элементы стены.
  2. В кирпичном здании также можно не делать армопояс. Здесь мауэрлат допускается фиксировать при помощи проволоки или шпилек, которые устанавливаются во время кладки последних рядов или при помощи анкерных болтов, закладываемых непосредственно в кирпичную стену. Кроме этого, можно за 3–4 ряда до конца стены заложить деревянные пробки и закрепить мауэрлат к ним при помощи металлических скоб.
  3. Если крыша в доме из газобетона лёгкая, то есть возможность укладывать мауэрлат без армопояса и здесь. Для его фиксации могут использоваться механические или химические анкеры, а также проволока или шпильки, которые устанавливаются прямо в газоблоки.Химический анкер используется для фиксации мауэрлата в пористых материалах и держится в них на клеевой основе, которой заполняется отверстие перед установкой тела крепёжного элемента

Специалисты всё же не рекомендуют укладывать мауэрлат без армопояса на кирпичные здания и дома из газосиликатных блоков. Только наличие надёжного и прочного армопояса позволит хорошо зафиксировать мауэрлат на стене, обеспечит надёжную фиксацию стропильных ног и всей кровли, а также равномерно распределит нагрузку от крыши на стены дома.

Для строительства домов постоянно создаются новые стройматериалы. В последнее время большое распространение получили пористые материалы (газобетон, керамзитоблоки, пенобетон и другие), которые имеют высокие теплоизоляционные характеристики, но не очень высокую прочность. Для того чтобы на такие стены можно было надёжно зафиксировать мауэрлат, специалисты в обязательном порядке рекомендует делать армопояс. Только прочный бетонный армированный каркас сможет равномерно распределить нагрузки, которые создаёт крыша, к нему можно будет надёжно зафиксировать мауэрлат, выполняющий роль фундамента крыши. Не ленитесь делать армопояс, тем более что в этом нет ничего сложного, а все работы можно выполнить своими руками.

Многие ошибочно считают, что армопояс под мауэрлат лишний элемент строения, а соответственно и возводить его нет никакого смысла.

Это в корне не верно, особенно для таких домов, чьи стены возводятся из газобетонных блоков.

Сам по себе мауэрлат является обязательным элементом кровельного каркаса в частном домостроительстве.

Его основная функция — это обеспечить связь между зданием и непосредственно самой кровлей.

Это обязательное условие выполняет целый ряд необходимых функций, а поэтому к его строительству следует подходить со всей ответственностью.

В первую очередь мауэрлат нужен для того, чтобы всю поступающую с мансарды или обыкновенной крыши нагрузку равномерно распределить по периметру стен.

Кроме того, к этому важному элементу дома осуществляется крепление крыши через стропильную систему непосредственно к самому строению.

Важность армопояса под мауэрлат объясняется тем, что он помогает максимально компенсировать все поступающие нагрузки и минимизировать их воздействие на стены.

Благодаря ему удается избежать появления трещин и дефектов на стенах здания. Армопояс под мауэрлат может быть возведен в несколько этапов своими руками.

Функции и особенности армопояса

Не все знают, что крыша передает на конструкцию стен из кирпича две основных нагрузки.

Первая — это вертикальная нагрузка, которая складывается из веса самой кровли и всевозможных внешних нагрузок, таких как снег, ветер и так далее.

Ко второму типу можно отнести так называемую распорную нагрузку. Она возникает под действием стропил, которые за счет того, что опираются на стены, стремятся как бы раздвинуть их.

Следует отметить, что при увеличении нагрузки на саму кровлю, активно начинает возрастать и данный вид нагрузки.

Ввиду того, что современные строительные материалы, такие как, например, газобетон, имеют крайне низкую жесткость, крепить к ним мауэрлат достаточно проблематично.

Без дополнительной защиты, кровля на газобетон будет воздействовать достаточно разрушительно. Избежать этих последствий и помогает армопояс, который можно построить своими руками.

Специалисты отмечают, что армопояс нужен не только для газобетонных блоков, но и для всех остальных материалов, которые используются для возведения стен. Этот важный элемент помогает продлить срок службы здания и увеличивает его прочность.

Устройство армопояса помогает максимально защитить стены от внешних нагрузок и выполняет ряд функций.

В первую очередь, в период сезонных подвижек грунта, при которых может произойти неравномерная усадка фундамента, именно он помогает избежать деформации стен.

Это осуществляется за счет того, что армопоясом удерживается первоначальная геометрия постройки.

Кроме этого, армопояс помогает выровнять стены по горизонтали и исправить все ошибки, которые были допущены при строительстве стен из кирпича.

Также армопояс добавляет жесткости дому и распределяет поступающие нагрузки по всему периметру стен. Благодаря обустройству армопояса, мауэрлат надежно крепится к основанию стен.

Предварительный этап работ

Первое, что необходимо сделать — это правильно рассчитать размеры армопояса под мауэрлат.

Специалисты рекомендуют делать его ширину максимально равной ширине стен, но не менее двадцати пяти сантиметров. Оптимальная высота армопояса под мауэрлат составляет тридцать сантиметров.

В том случае, когда стены всего дома возводят из газобетонных блоков, то обязательно последний ряд выкладывают специальным камнем, который сам по себе является уже готовой опалубкой.

В этом случае останется только собрать армирующий пояс и залить цементный раствор. Во всех остальных случаях необходимо будет своими руками сооружать опалубку и закреплять ее на стенах.

Следует помнить, что армопояс должен проходить по всему периметру стен, как и мауэрлат, который будет устроен сверху.

Перед началом работ необходимо подготовить весь необходимый инструмент.

Для замешивания цементного раствора обязательно потребуется бетономешалка. Также нужен будет специальный вибратор, при помощи которого можно будет разгонять раствор внутри опалубки, и тем самым избежать образования пустот в армопоясе.

Кроме этого, следует обзавестись досками для опалубки, необходимым количеством арматуры, крепежными элементами.

Рекомендуется также рассчитать необходимое количество компонентов, которые будут использоваться для приготовления раствора, и внимательно продумать каждый этап работ, которые необходимо будет реализовать своими руками.

Ход работы

После того, как будут закончены все работы по возведению стен, и перед тем, как будет уложен мауэрлат, следует залить армопояс.

В том случае, когда верхний ряд был выложен специальным камнем, предназначенным под опалубку, можно сразу приступать к укладке арматуры. В ином случае на первом этапе работ начинайте собирать ее своими руками.

Для внешней опалубки можно использовать распиленный на две части камень. В свою очередь внутреннюю опалубку выполняют из досок.

Для этого подготовленные доски собирают в щиты, после чего их тщательно крепят к стенам при помощи крепежных элементов и вязальной проволоки.

Видео:

Осуществляя монтаж опалубки под армопояс для мауэрлата, обязательно необходимо ее верхнюю плоскость выставлять максимально горизонтально и периодически контролировать водяным уровнем.

Далее приступают к обустройству армирующего пояса.

Устройство каркаса из арматуры предполагает скрепление в определенном порядке арматурных штырей, скрепленных между собой при помощи вязальной проволоки. В этом случае не желательно использовать сварку.

Продольная часть такого каркаса должна состоять минимум из четырех штырей, диаметр которых должен быть не менее восьми миллиметров. Поперечные арматурные куски укладываются с шагом в двадцать пять сантиметров.

Все части каркаса должны быть прочно скреплены между собой только вязальной проволокой.

Он не должен касаться внутренних частей опалубки.

После того как по всему периметру верхней части стены будет уложен арматурный каркас, следует проверить крепление опалубки, а также ровность ее и самого каркаса. Для этого нужен будет обычный строительный уровень.

Далее необходимо будет в обязательном порядке прикрепить к арматуре специальные резьбовые шпильки, при помощи которых впоследствии к основанию стены будет крепиться мауэрлат.

Завершающим этапом работ по устройству армопояса для мауэрлата, является заливка цементного раствора своими руками. Следует отметить, что данный этап работ необходимо выполнить за один раз.

За счет этого армопояс будет монолитным и, соответственно, более прочным и жестким.

Для армопояса следует использовать бетон марки не ниже М 200. В процессе заливки раствора необходимо периодически пользоваться строительным вибратором, который даст возможность избежать образования пустот в армопоясе.

Если такое устройство отсутствует, то следует использовать кусок арматуры, которым постоянно протыкают раствор и тем самым как бы выпускают образовавшийся внутри него воздух.

Рекомендуемое время на застывание раствора, после которого можно будет демонтировать опалубку, составляет при хорошей погоде около четырех дней.

Как правильно устроить армопояс для мауэрлата своими руками, подробно рассказано на видео ниже.

Видео:

  1. Регистрация: 25.06.10 Сообщения: 41 Благодарности: 1

    Подскажите пожалуйста строю дом 6х8 с двухскатной крышей, стена из керамзитобетонных блоков толщина 200 будет армопояс (пока не залил) 200х100 по всему периметру в нём две армаатуры диам 12, в армапоясе закладные шпильки внизу на конце гайки с большими шайбами через 1м для крепления мауэрлата.
    вопрос как разместить мауэрлат по середине стены или по краю (внутреннему или внешнему) соответственно как закладывать для этого шпильки?

  2. Регистрация: 07.02.10 Сообщения: 2.006 Благодарности: 856

    Топор

    живу , но не здесь , а с кем не скажу

    Топор живу , но не здесь , а с кем не скажу

    По внутреннему. Шпильки в шахмате , в 5 см от краёв мауэрлата.

  3. Регистрация: 25.06.10 Сообщения: 41 Благодарности: 1

    спасибо за ответ а как в шахмате по 5 см от края получиться если мауэрлат планирую 100х100 или больше надо

  4. Регистрация: 11.08.10 Сообщения: 1.275 Благодарности: 1.046

    Я разместил по центру стены, т.к. при моем угле наклона кровли если бы разместил по внутренней стене то вся стропила упирается в стену.
    Так что может лучше разместить стропило и посмотреть будет ли необходимый зазор между ней самой и стеной.

  5. Регистрация: 26.07.08 Сообщения: 16.061 Благодарности: 4.803

    если мауэрлат планирую 100х100 или больше надо

    Плохой размер, ставте 150х100 плашмя.

  6. Регистрация: 25.06.10 Сообщения: 41 Благодарности: 1
    спасибо за совет да тоже подумывал что надо не квадратный брус на мауэрлат а чтобы плашмя, так в этом случае при крыше в 45 градусов как его всё таки размещать

    спасибо за совет да тоже подумывал что надо не квадратный брус на мауэрлат а чтобы плашмя, так в этом случае при крыше в 45 градусов как его всё таки размещать

    или уже не важно

    спасибо за совет да тоже подумывал что надо не квадратный брус на мауэрлат а чтобы плашмя, так в этом случае при крыше в 45 градусов как его всё таки размещать

    или уже не важно

    и есчё вопрос как состыковать мауэрлат веть он длинной 8 м а длина брусьев как известно 6м

  7. Регистрация: 30.09.09 Сообщения: 1.762 Благодарности: 1.209

    Фараон

    Строю дома из арболита.

    Фараон Строю дома из арболита.

    и есчё вопрос как состыковать мауэрлат веть он длинной 8 м а длина брусьев как известно 6м

    В замок 30-50 см.

  8. Регистрация: 25.06.10 Сообщения: 41 Благодарности: 1
    в замок как это сделать и чем скреплять может картинка у кого есть

    в замок как это сделать и чем скреплять может картинка у кого есть

    пока дело обстоит так fotki.yandex.ru/users/puzikov-63/view/301263/?page=3

  9. Регистрация: 17.01.08 Сообщения: 2.881 Благодарности: 1.447

    Не больно в этом понимаю. У меня сделали так.

  10. Регистрация: 21.09.10 Сообщения: 7.730 Благодарности: 3.890

    Не больно в этом понимаю. У меня сделали так.

    Ну так считайте, что крыша у Вас вообще не привязана к дому.

    Улетит и «прощай» не скажет.

    А зачем сместо доски брус поставили? Думаете крепче будет? Нет. Прогнется быстрее. Да на Ваши «хиленькие» пеноблочные стены больше нагрузки дадут.

    А пеноблок зачем решили использовать для строительства дома? Чтобы теплее был? Тогда зачем на раствор посадили? Клей к нему дается. Считайте весь Ваш теплый дом в трубу вылетел. Раствор в швах — мостик холода наружу.
    Теперь утепляйте снаружи.
    Без обид просто (у каждого свои трудности) разного рода пеноблоки не вызывают у меня доверия как строительный материал. Понимаю как утеплитель, как забутовочный между бетонными конструкциями, но как самостоятельный силовой материал — нет.
    Это мое видение — у Вас оно свое.
    Под мауэрлат льется армопояс, который распределяет равномерно груз крыши на стены и держит саму крышу.
    У вас его нет.

    Этаж мансардный, а контр брусок за пленкой не просвечивает. Утепляться будете? Куда конденсат пойдет? Правильно — в сосульки.

  11. Регистрация: 25.06.10 Сообщения: 41 Благодарности: 1

    Ребята простите я спросил как мауэрлат правильно удлинить в замок советуют как это по нормальному сделать хочу знать. Я тоже сторонник того чтобы сперва понять а потом уж делать. Строю сам первый раз.

  12. Регистрация: 28.09.09 Сообщения: 5.949 Благодарности: 4.895

    Ну так считайте, что крыша у Вас вообще не привязана к дому.
    Улетит и «прощай» не скажет.

    Вовсём соглашусь с

    ростикой на 100.
    Только добавлю, что мауэрлат привязан вон теми «соплями» из 10-шпильки, + увязка во второй полублок ГБ — эт как «мертвому припарка». Увы. Потому, что сами создали себе проблему — распорную схему стропилки, когда стропило выпирает мауэрлат за счет неверной врубки.

    Ребята простите я спросил как мауэрлат правильно удлинить в замок советуют как это по нормальному сделать хочу знать. Я тоже сторонник того чтобы сперва понять а потом уж делать. Строю сам первый раз.

    Если будет армопояс, то зачем его (Мауэрлат) удлинять или ставить вообще.
    Положите доску 150*50 (лежень), и ставте на него стропило. Можете этот М даже кусками ложить под каждую стропилину отдельно. Главное его (Мауэрлат) «прибабахать» у армопоясу, а уж стропило увязать к Арпм. вовсе несложно-как на картинке у Владимир43.

  13. Регистрация: 25.06.10 Сообщения: 41 Благодарности: 1

    Спасибо за совет конечно но судя по тому что делают люди на форуме нужен и армопояс и мауэрлат и крепить его надо к нему нормально и гидроизоляцию.
    Есть есчё вопрос как должен выглядеть узел примыкания фронтона и обрешётки крыши, вынос планирую только обрешёткой.
    кровля будет металлочерепица.
    А Владимир чем крыть собрался интересно?

  14. Регистрация: 21.09.10 Сообщения: 7.730 Благодарности: 3.890

    Спасибо за совет конечно но судя по тому что делают люди на форуме нужен и армопояс и мауэрлат и крепить его надо к нему нормально и гидроизоляцию.
    Есть есчё вопрос как должен выглядеть узел примыкания фронтона и обрешётки крыши, вынос планирую только обрешёткой.
    кровля будет металлочерепица.
    А Владимир чем крыть собрался интересно?

    Правильно планируете — зачем утяжелять вылет и утолщать крышу.
    Как выглядит узел? При устройстве крыши — неприглядно, в конечном результате, если повезет, вполне так себе неплохо. (Это была ШУТКА)
    Верхний край стропилины ставится вровень в верхом фронтона.
    Все, что выше стропила — холодная часть, все, что ниже — теплая. Соответственно и утепляете все щели, да потщательнЕЕ — для себя ведь строите.

  15. Регистрация: 17.01.08 Сообщения: 2.881 Благодарности: 1.447
    Этаж мансардный, а контр брусок за пленкой не просвечивает. Утепляться будете? Куда конденсат пойдет? Правильно — в сосульки.

    ——————————————————————————-

    Спасибо за консультацию. Но думаю что Вы ошибаетесь. Этот брус на котором стропила стоят, притянут на шпильки, которые закреплены в стене глубиной 1 метр. Кроме этого каждая стропилина зафиксирована к стене проволокой.
    Вряд ли можно надежнее сделать.
    Пенобетон тоже считаю не надежным. Поэтому поставил газосиликат, он очень крепкий, ложил 4 плиты на газосиликат и он выдержал.
    Стена толщиной 64см. Снаружи идет полкирпича, затем 5см. пенопласта, затем опилкобетон и внутри газосиликатные блоки. Стена должна быть очень теплая.
    Контр. брусок под пленкой есть. Хотя строители не хотели ложить эту мембрану и брусок сответственно. Вообще, бригадой остался недоволен (пьют).

Мауэрлат как элемент кровельной системы любого архитектурного сооружения, является необходимым элементом, который является «посредником» между кровлей и самим зданием.

Недаром именно ему уделяется много внимания при проектировании и обустройстве кровли, так как он выполняет ряд необходимых и полезных функций.

Для чего нужен мауэрлат?

  1. Система стропил передает на мауэрлат сосредоточенную нагрузку, которая сконцентрирована в месте опирания стропил. Задача мауэрлата – сосредоточенную нагрузку от стропил преобразовать в равнораспределенную, а затем передать эту нагрузку на стены здания.

  2. Стропильная система крепится к мауэрлату, а тот к стенам здания, поэтому второй важнейшей задачей мауэрлата является крепление кровли к зданию.

Мауэрлат изготавливается из того же материала, что и стропильная система. В большинстве случаев это дерево, но если стропила металлические, то и мауэрлат делают из швеллера или двутавра.

Обоснованность сооружения армопояса

Кровля передает на здание два основных вида нагрузки:

  1. Вертикальная нагрузка, которая объясняется весом самой кровли, а также внешних на нее воздействий: снег, ветер, сейсмическая активность.

  2. Стропила, опирающиеся на стену, передают и распорную нагрузку, которая стремится раздвинуть стены здания. Причем с увеличением нагрузки на кровлю, увеличивается и горизонтальная составляющая – распорная нагрузка.

Некоторые современные строительные материалы, в частности, газобетон или керамзитобетон, при всех своих преимуществах имеют недостаточную жесткость для крепления к ним мауэрлата. Точечная нагрузка на такие материалы действует разрушительно. Именно поэтому сооружение армопояса для домов из газобетона (и подобного ему материала) является необходимостью.

Стены, возведенные из кирпича, сами по себе обладают высокой механической прочностью и отлично переносят высокие точечные нагрузки. К таким стенам при помощи закладных элементов или анкеров можно смело крепить мауэрлат, но строители рекомендуют даже на таких стенах сооружать армопояс, особенно в регионах, где существует сейсмическая активность.

Функции армопояса

Армопояс под мауэрлат выполняет несколько важных функций:

  1. При сезонной подвижке почвы или при неравномерной усадке дома, при землетрясениях, — армопояс предотвращает деформацию стен, удерживая строго всю геометрию здания.

  2. Армопояс выравнивает всю стеновую конструкцию по горизонтали, исправляя все ошибки при кладке стен.

  3. Применение армпояса придает жесткость всей конструкции.

  4. Вся нагрузка, возникающая локально или точечно, распределяется равномерно на поверхность несущих стен.

  5. Механическая прочность армпояса позволяет надежно крепить к нему все ответственные конструкции. Одной из таких конструкций является мауэрлат.

Размеры армопояса под мауэрлат

Ширина армопояса под мауэрлат должна быть максимально приближена к ширине стен, но быть не менее 250 мм на 250 мм. При возведении стен из газобетона последний ряд выкладывают из специальных U-образных блоков, которые сами по себе являются опалубкой для заливки бетона. В случае если стены возведены из кирпича, внешнюю опалубку сооружают выстраивают в полкирпича, а внутреннюю из досок.

При сооружении армопояса следует учесть то, что он должен быть непрерывным и проходить по периметру внешних стен. Помимо стропил в кровельной системе дома могут присутствовать и другие элементы: коньковые стойки или лежни, которые опираются на другие, не внешние капитальные стены. В этом случае армопояс должен сооружаться и на этих стенах.

Сооружение армопояса

Монтаж опалубки, укладка металлического каркаса

После завершения всех кладочных работ по возведению стен приступают к сооружению армопояса. В домах из газобетона последний ряд выполняют из

U-образных блоков . Если они отсутствуют, то можно внешний ряд выполнить из распиленных вдоль блоков шириной в 100 мм, а внутреннюю часть опалубки делают из досок или плит ОСП – очень хорошего материала, который можно использовать для опалубок повторно. При монтаже опалубки следует ее верхний край выставлять строго горизонтально, что легко проверяется водяным уровнем (ватерпасом).

После этого внутрь опалубки помещается арматурный каркас, продольная часть которого должна состоять не менее чем из 4 прутков арматуры диаметром не менее 12 мм. Поперечные части из прутков арматуры или проволоки 8 мм в диаметре должны скреплять продольную арматуру с шагом не более 25 см. В поперечном сечении такой каркас чаще всего представляет квадрат, реже прямоугольник. Чтобы не изготавливать такой каркас самому, можно воспользоваться услугами предприятий, которые сваривают любые каркасы методом точечной контактной сварки.

При укладке арматурного каркаса, следует учесть то, что минимальная толщина бетона от арматуры должна составлять не менее 5 см. Если необходимая толщина по бокам легко регулируется правильной укладкой каркаса, то снизу делаются подставки из битого кирпича или подкладываются деревянные бруски. Самое лучшее решение — применить специальные пластмассовые подставки нужной высоты, которые можно приобрести на строительных рынках.

Все части каркаса должны заходить друг на друга с нахлестом не менее 200 мм. Места нахлеста скрепляются вязальной проволокой. В дальнейшем, при заливке бетона такой каркас будет вести себя так, как будто это монолитная конструкция.

После укладки каркаса необходимо укрепить опалубку так, чтобы ее не расперло от тяжелого бетона. Это можно сделать несколькими способами:

  1. При монтаже опалубки нижнюю ее часть скрепляют деревянными брусочками, а вверху прибивают те же бруски или куски доски. После застывания бетона верхние доски просто отдирают, а нижние остаются в бетоне, только подпиливают выступающие концы.

  2. Опалубку можно укрепить специальными диагональными упорами, которые одним концом опираются на горизонтальную поверхность, а другим концом упираются в опалубку.

  3. При изготовлении многоразовой опалубки из плит ОСП часто применяют крепление двух половин при помощи резьбовых шпилек. На противоположных сторонах листов опалубки напротив друг друга сверлятся отверстия, диаметров 12, 5 мм. Внутрь вкладывается пластмассовая трубка длина, которой равна ширине будущего армопояса. Через отверстия пропускается резьбовая шпилька диаметром 12 мм, которая затем стягивается гайками с большими шайбами. После застывания бетона шпильки вынимаются, листы опалубки снимаются, а трубки, имеющие копеечную цену, остаются в бетоне.

Установка закладных резьбовых шпилек

После проверки правильности установки опалубки надо установить крепежные элементы, к которым впоследствии будет крепиться мауэрлат. Лучше всего это сделать при помощи резьбовых шпилек, которые крепятся к металлическому каркасу. Для этого приобретаются резьбовые шпильки диаметром 12 мм, большие шайбы и гайки. Шпильки должны быть такой длины, чтобы нижним концом они надежно крепились к каркасу, а верхний конец выступал бы на 40—50 мм над уже смонтированным мауэрлатом.

Шпильки должны быть установлены в тех местах, где на мауэрлат не опираются стропила. Между двумя ногами стропил обязательно должна быть не менее одной шпильки. Максимальное расстояние между креплениями 1 метр. Разметку удобно вести мелом прямо на арматурном каркасе, а выравнивание по линии делать при помощи шнура, натянутого по осевой линии. Каждую шпильку крепят при помощи вязальной проволоки к арматурному каркасу.

Шпильки должны быть закреплены строго вертикально, что контролируется пузырьковым уровнем.

Заливка армопояса бетоном

Для того, чтобы армопояс был максимально прочным все бетонные работы должны быть произведены непрерывно и за один раз. Марка бетона для устройства армопояса должна быть не менее M200. Учитывая значительный объем таких работ, предпочтительней всего использовать готовый бетон, который подается при помощи бетононасоса прямо в опалубку.

При невозможности обеспечить подачу бетона промышленным способом его можно приготовить и самостоятельно. Естественно без бетономешалки и нескольких помощников здесь не обойтись. Для приготовления нужной марки бетона понадобится одна часть цемента марки М400, три части мытого песка и три части щебня.

После укладки готового бетона, в нем могут образовываться воздушные полости – пузыри, снижающие прочность конструкции. Для их удаления лучше всего пользоваться специальным вибратором, а при его отсутствии бетон по всему объему протыкается куском арматуры.

Применение пластификаторов позволяет повысить подвижность смеси, снизить составляющую воды, что в итоге повысит прочность готового армопояса и сроки его созревания.

Крепление мауэрлата к армопоясу

После того, как бетон наберет необходимую прочность, опалубку снимают, а через 7—10 дней можно приступать к креплению мауэрлата к армопоясу. Брус, который будет служить мауэрлатом обрабатывают антисептиками и антипирентами. Все соединения бруса между собой делают прямым замком или косым прирубом. Такие соединения делают конструкцию монолитной.

Брус прикладывается к будущему месту крепления и в местах, где есть резьбовые шпильки намечаются, а затем сверлятся отверстия под шпильки. Монтаж мауэрлата на армопояс должен производится через слой рулонной гидроизоляции – рубероида.

Крепление производится через большую шайбу и гайку. После затяжки гаек все соединения страхуются контргайками, и все оставшиеся торчащие шпильки могут быть срезаны болгаркой.

Итоги

  1. Сооружение армопояса под мауэрлат является необходимым при строительстве домов из газобетона и керамзитобетона, а также весьма желательно при кирпичных стенах.

  2. Самое надежное крепление мауэрлата к армопоясу – при помощи резьбовых шпилек, закрепленных к металлическому каркасу.

  3. Все бетонные работы производятся непрерывно за один раз.

  4. Крепление мауэрлата производится через слой рулонной гидроизоляции.

Крепление мауэрлата к армопоясу анкерами

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат. Его функции настолько важны, что прочность всей конструкции крыши может зависеть от качества его изготовления, а также способа крепления. Как можно осуществить крепление мауэрлата к армопоясу анкерами? Об этом, а также о назначении и конструктивных особенностях речь пойдет в статье.

Зачем нужен мауэрлат

Установка стропильной системы невозможна на голую стену. Это связано с тем, что строительный блок не предназначен для такой нагрузки. Чтобы он смог выдерживать, ее понадобится своеобразная прокладка. В ее роли и выступает мауэрлат. Он позволяет распределить нагрузку равномерно на всю плоскость стены. Именно поэтому важно знать особенности его конструкции и хорошо все спланировать перед монтажом. Отличным вариантом является не просто установка мауэрлата на голую стену, а его монтаж на армированный пояс. Последний дополнительно укрепляет плоскость и продлевает срок службы мауэрлата.

Стоит понимать, что здание постоянно испытывает на себе вертикальное и распорное усилие. Первая нагрузка объясняется большим весом кровли, которая давит на стены. Этот вес может быть увеличен снеговым слоем, а также ветровыми нагрузками. От такого давления возникает распорное усилие. Оно означает, что стены постоянно стремятся разойтись в противоположные стороны. Это усилие также возрастает с увеличением давления кровли. Если такая нагрузка будет воздействовать на современные виды газобетонных или пенобетонных блоков, то они попросту раскрошатся под стропилами. Это также касается шлакоблока, монолитных стен из керамзитобетона и других. Для таких изделий армированный пояс является не пожеланием, а необходимостью.

Обратите внимание! Бывают случаи, когда выполнить монтаж армопояса невозможно. В этом случае прибегают к использованию специальных химических анкеров.

Стены из кирпича обладают большей устойчивостью, чем перечисленные выше материалы. Если здание выстроено в один этаж, тогда использование армирующего пояса может не понадобиться. Крепить мауэрлат к стенам можно анкерами. В некоторых случаях применяется метод закладного крепления. В этом случае используются шпильки, которые были заранее уложены в швы стены. Но стоит понимать, что если строительства дома ведется в местности, где возможна сейсмическая активность, то установка армопояса потребуется также и на кирпичные стены.

Из основных функций армирующего пояса под мауэрлат можно выделить:

  • защита от деформации стен;
  • выравнивание верхнего торца стен;
  • дополнительная жесткость;
  • равномерное распределение нагрузки;
  • возможность крепления других элементов.

Кроме того, что стены испытывают нагрузку под давлением кровли, они могут быть деформированы в процессе усадки здания. Она не всегда происходит равномерно, поэтому в некоторых строениях можно увидеть появившиеся трещины. Армопояс позволяет поддерживать правильную геометрию здания. Не всегда при выгоне стен удается добиться их идеального горизонтального уровня. Укладка мауэрлата не может осуществляться на неровную поверхность. Армопояс дает возможность без потерь произвести выравнивание торца. Благодаря армопоясу стены получают дополнительную жесткость, кроме того, конструкция армопояса является довольно прочной, чтобы в нем производилась фиксация различных крепежных элементов. Именно это и требуется для мауэрлата.

Характеристики армопояса

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция. Под каждое здание выбираются свои размеры, но есть общие правила, которых стоит придерживаться. Среди них можно выделить:

  • правильная высота;
  • ширина, соответствующая размеру стены;
  • длина не должна быть короче, чем стены.

В качестве основы для высоты берется размер в 20 см. В некоторых допускается сооружения армопояса под мауэрлат с высотой в 15 см. Но лучше сделать его больше, а не меньше. Также высота армопояса под мауэрлат не должна превышать размера ширины стены. Ширина армопояса, должна соответствовать ширине стены. Минимальное сечение армопояса под мауэрлат должно составлять 25×25 см.

Армопояс должен быть монолитным. Чтобы добиться этого, его заливку нужно произвести в короткие сроки, чтобы бетон не схватывался по частям. Армопояс получил такое название в силу того, что внутрь конструкции укладывается металлическая основа. Последняя представляет собой решетку, которая собирается из арматуры с диаметром в 10 или более миллиметров. Решетка при этом должна быть не плоской, а объемной, чтобы равномерно распределить усилие.

Монтаж армопояса

Монтаж армпопояса под мауэрлат начинается с установки под него опалубки. В качестве последней может быть использована обрезная доска или ламинированная влагостойкая фанера. Из обрезной доски сбиваются щиты на высоту, которая будет соответствовать высоте будущего армпопояса. Бруски, которыми будет производиться фиксация досок, должны выступать за ее края на размер, равный высоте щита. С помощью этих брусков щиты крепятся к стенам. Крепление осуществляется как с внутренней, так и с внешней стороны. Должен образоваться желоб, в который можно будет залить бетон.

Стоит быть внимательным, чтобы между щитом и стеной не было зазора, т. к. раствор обязательно уйдет в эту щель. Также еще рано заливать готовый раствор, т. к. он разрушит опалубку. Она требует дополнительного укрепления. Сделать его можно деревянными распорками, которые прибиваются к верхнему торцу. Укрепить опалубку для армпопояса под мауэрлат можно также и шпильками. Чтобы опалубку было легче демонтировать, шпильки помещаются в металлические трубки, которые по диаметру должны быть немного больше шпильки. После этого на шпильку надеваются шайбы с большим диаметром и производится прижим гайками.

Следующим шагом производится укладка армирующей основы. Если стены выполнены из материала, который быстро впитывает влагу, тогда перед заливкой на стену лучше уложить гидроизоляционный материал в виде рубероида или покрыть плоскость битумной мастикой. Далее производится заливка бетона. Чтобы он заполнил все пустоты, понадобится глубинный вибратор. Он поднимет все воздушные пузырьки на поверхность.

Крепление мауэрлата

Анкерный болт является распространенным крепежом. Его используют в различных монтажных работах. Он представляет собой резьбовую шпильку, которая помещена в некий трубчатый корпус. На нижнем конце шпильке есть небольшое уплотнение, которое впоследствии увеличит в диаметре трубку и зафиксирует ее в отверстии. Сверху располагается гайка, которая методом выжима поднимает стержень. Перед укладкой мауэрлата потребуется выполнить гидроизоляцию армопояса. Делается это в силу того, что по порам бетона может подниматься влага, которая приведет к гниению мауэрлата и разрушению конструкции кровли. Гидроизоляция выполняется битумной мастикой, рубероидом или подобным материалом.

По периметру стен выкладывается брус, который будет использован для мауэрлата. По углам осуществляется его фиксация методом шипа или другим способом. Разместить его необходимо ближе к внешней части стены. Когда мауэрлат находится на своем месте, необходимо просверлить отверстия в нем, которые по диаметру будут подходить к диаметру анкеров. Дополнительно верхняя часть отверстия в мауэрлате расширяется, чтобы головка анкера могла быть заподлицо. Расстояние между отверстиями не должно превышать одного метра.

Обратите внимание! Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Для этого во время заливки армопояса в бетон вставляются шпильки. Они должны располагаться в одной плоскости. После этого в мауэрлате сверлятся отверстия, через которые пропускаются шпильки.

Обязательными отверстиями являются угловыми, которые дополнительно зафиксируют бревна между собой и закрепят всю конструкцию мауэрлата к стенам. После того как отверстия в мауэрлате готовы, необходимо пробурить отверстия в кирпичной кладке. Длина анкеров должна быть не меньше 50 см, а диаметр – М12 или М14. Отверстия под них должны быть соответствующими. Когда все готово, анкера вставляются в отверстия и производится затягивание ключом до полной фиксации. Наглядно увидеть процесс монтажа мауэрлата можно в видео ниже.

Обратите внимание! Если армопояс отсутствует, то выполняется крепление на химический анкер. Процесс сверления отверстий совпадает с тем, который описан выше. Подготовленные отверстия в блоках заполняются особым химическим составом и вставляется шпилька требуемого диаметра. Состав затвердевает и намертво фиксирует шпильку, после этого можно осуществлять крепление мауэрлата шайбой и гайкой.

Резюме

Как видно сам мауэрлат и процесс его крепления являются очень важными. Поэтому подходить к ним стоит со всей серьезностью. Кроме того, т. к. работы проходят на высоте, важно придерживаться всех правил техники безопасности, чтобы не получить серьезных травм.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Крепление мауэрлата без армопояса

Тенденция возводить дома из газобетонных блоков сегодня набирает популярность. Этот материал становится все более востребованным как при строительстве жилых, так и хозяйственных сооружений. Спрос на газоблоки увеличивается по многим причинам. Одной из них является большой размер строительных элементов. Кроме того, блоки обладают четкой геометрией. Благодаря использованию оптимизированной клеевой смеси возможно построит дом с максимально ровными стенами в сжатые сроки.

Стены при этом обладают небольшой массой, что снижает нагрузку на фундамент. Термоизоляционные свойства газобетона тоже оказываются довольно неплохими. Это позволяет сократить расходы на утеплитель. Крепление мауэрлата без армопояса имеет множество тонкостей, которые следует учесть перед монтажом.

Зачем нужен мауэрлат

Мауэрлат представляет собой несущую деталь системы стропил. По функциональному назначению он сравним с лентой основания дома. Она отвечает за нагрузки, которые передаются от всего здания, а на мауэрлат воздействует лишь стропильная система и кровельный пирог.

Нагрузки на мауэрлат могут быть значительными. Они отличаются распирающей направленностью, которая перпендикулярна стенам. Это означает, что при неправильном конструировании стропильной системы стены могут разрушиться. Повышенной опасностью отличаются точечные нагрузки, которые передаются стенам от стропил, для конструкций из штучных материалов (к которым относится и газобетон).

Мауэрлат принимает нагрузки от стропильных ног на себя, равномерно распределяя вес кровли по периметру стен. Вторым отличительным свойством мауэрлата является облегчение монтажа стропил. Эти возможности мауэрлата составляют лишь малую часть его функционала.

В качестве материала выбирают брус сечением от 100х100 мм. Нередко строители следуют негласному правилу – мауэрлат должен быть толщиной с две стропилы. Ширину бруса выбирают с учетом от толщины каждой стены.

Мауэрлат укладывают таким образом, чтобы он не был расположен вровень со стеной как с наружной, так и с внутренней стороны. Это позволяет устранить вредное воздействие внешних факторов на древесину. Такое правило не обязательно выполнять, однако многие мастера оставляют с каждого края примерно 5 см.

При выборе для мауэрлата бревна можно столкнуться со сложностями его монтажа на стену. Для таких работ стоит пригласить опытного плотника. Поскольку мауэрлат является ответственным элементом постройки, следует выбирать для него дерево первого сорта.

Лучше обратить внимание на древесину лиственных пород. Однако такой материал отыскать непросто. Поэтому многие используют обычную сосну высокого качества. Мауэрлат выполняют не только из дерева. К примеру, если планируется создать стропильную систему из металлических ферм, для мауэрлата стоит выбрать стальную балку. На практике обычно все же выбирают традиционный вариант – дерево.

Если при возведении кирпичных стен можно создавать деревянные закладки, то в случае с газобетоном такой вариант не подходит. На газобетонных стенах следует установить мауэрлат по «замкнутой схеме». Получается своеобразная рама, которая полностью опоясывает весь периметр здания.

Варианты крепления мауэрлата

Перед возведением дома из газосиликатных блоков стоит определиться, действительно ли армировать стены армопоясом перед установкой мауэрлата не получится. Сам вариант монтажа мауэрлата без армирования принимается строителями с рядом оговорок.

Существует множество условий, которые понадобится выполнить при таком варианте установки мауэрлата без армопояса:

  • Если здание имеет небольшие размеры.
  • Крыша отличается простой конструкцией и небольшим весом.
  • Если погодные условия не предполагают существенной ветровой и снеговой нагрузки.
  • В случае с минимальным раскирающим усилием со стороны стропильной системы.

Стропила на мауэрлате должны быть надежно скреплены затяжками. В случае с наслонными стропилами выполняют шарнирное или скользящее крепление. Такие условия необходимы при создании мауэрлата без армопояса.

Крепление мауэрлата на проволоку

Одним из популярных вариантов ввиду своей простоты является установка мауэрлата, который крепится проволокой. Его часто используют при создании кирпичной кладки. При выборе такого варианта за 4/5 до конца кладки следует уложить между рядами стальную проволоку. Она должна иметь диаметр 3-4 мм. Для каждого пучка выбирают по 4 жилы.

В результате укладки проволоки пучки выглядывают с внешней и внутренней стороны стены. Их выпускают на такую длину, чтобы был обеспечен охват устанавливаемого на брус мауэрлата. Это позволит сделать надежную затяжку проволоки.

Когда стена будет готова, на нее следует уложить гидроизоляционный материал. После сверху монтируют мауэрлат, проводят его выравнивание, создают и затягивают проволочный узел. Затяжку осуществляют ломиком, чтобы плотнее прижать мауэрлат к стене.

Обычно этот способ используют для кирпичных стен. Однако он применим и для домов из газосиликата. Только при этом закладку монтируют за два блока до завершающего ряда. Однако многие строители ставят такой вариант  установки мауэрлата под сомнение, ссылаясь на его ненадежность. Возможно, при сильных ветровых нагрузках и вибрации проволока станет резать газосиликатные блоки. Ведь их легко обрабатывать простой ножовкой.

Крепление бруса на анкера и дюбеля

Одним из легких способов фиксации бруса к стене без армопояса является установка его на дюбеля или анкеры. Однако для газосиликата он малоприменим. Учитывая, что материал обладает повышенной хрупкостью, следует быть готовым к появлению трещины или скола при затяжке крепежного элемента. Это говорит о необходимости правильного подбора соединительных деталей.

Сегодня потребителям предоставляется большой выбор крепежных элементов, которые рассчитаны для газобетона. Однако разница в креплении мебели и мауэрлата к стенам б армопояса очевидна. Поскольку брус является несущим элементом стропильной системы, к его монтажу важно подойти основательно.

Удерживающие свойства газосиликатных блоков незначительны, поэтому следует выбирать анкера большой длины – от 30 до 50 см. Это позволит с учетом толщины мауэрлата надежно закрепить его на стене. Однако такие анкера стоят сравнительно дорого. Это тоже следует учесть.

Устанавливают мауэрлат на стену без армопояса в такой последовательности:

  • Надежно гидроизолировать брус. Для этого выбранный материал укладывают на газосиликат. Так исключают возможность образования очага сырости между верхним рядом стены и деревянным брусом. Лучше выбрать качественный рубероид. Он должен закрывать весь торец стены.
  • Укладка мауэрлата. Брус монтируют в соответствии с проектными данными. Затем его необходимо выровнять.
  • Разметка бруса. В процессе отмечают точки установки стропильных ног. Анкеры можно располагать в произвольном порядке, повторяя промежуток межу стропилами.
  • Затем в дрель вставляют перьевое сверло, а в мауэрлате выполняют сквозные отверстия. Опилки лучше сметать сразу, в процессе образования. Так они не будут засорять канал.
  • Затем используют перфоратор, оснащенный сверлом на 12 мм. Через отверстия в мауэрлате в стене просверливают каналы для анкеров.
  • После сверления отверстий в них необходимо поместить крепежные элементы. Затем их забивают молотком до упора шайбы в мауэрлат.
  • Напоследок ключом затягивают анкера, прижимая мауэрлат к стене без армопояса.

Такое соединение идеально подходит для бетонных стен. В случае с газосиликатом даже при длинных анкерах этот способ крепления мауэрлата без армопояса остается под вопросом.

Часто брус не имеет достаточной длины, чтобы уложить его на всю стену без армопояса одним элементом. В этом случае прибегают к сращиванию нескольких отрезков. Плотники с большим стажем могут создавать надежные соединения замкового типа. Однако для профессионала достаточно выполнить соединительный узел «вполдерева». Обязательно установить крепежные детали. Обычно выбирают анкеры или шпильки.

Аналогичным является и крепление по углам, в которых стыкуются брусья соседних стен без армопояса. Для них выбирают замковое соединение с затяжкой определенным видом крепежа. Кроме того, соединить все элементы мауэрлата в жесткую основу для стропильной системы получится при помощи скоб.

Химические анкеры

Еще десятилетие назад о таком способе установки несущего бруса на стену без армопояса было мало кому известно. Сегодня химические анкеры может купить каждый. Однако стоимость их все еще высока. Нередко при постройке дома из газосиликата вместо химических анкеров используют эпоксидку с отвердителем. После этого в отверстие помещают крепеж. Спустя сутки, крепление получается максимально прочное соединение.

Каждый знает про эпоксидный клей – его тоже можно считать химическим анкером. Однако время, в течение которого застывает состав, довольно продолжительное. Различают несколько видов химических анкеров. Одним из них является ампульная компоновка. В отверстие вставляют ампулу, содержащую клеевой состав. Он может содержать один или два компонента, и довольно быстро отвердевает при контакте с воздухом. После монтажа ампулы в отверстие помещают непосредственно шпильку и забивают ее на нужную глубину.

В процессе забивания ампула разрушается, а вытекающие состав заполняет канал. Он попадает и между витками резьбы крепежного элемента, что обеспечивает высокую надежность соединения. При плюсовой температуре уже через полчаса состав полностью затвердевает. В этом случае анкер будет держаться даже под высокой нагрузкой.

Еще одним типом химических анкеров являются тубы с полимером, реализуемые вместе с пистолетом. Это устройство похоже на те, что обычно используют при работе с жидкими гвоздями.

Преимущества химических анкеров при установке мауэрлата:

  • Крепление прослужит много десятилетий – до 50 лет.
  • Полимер не подвержен воздействию химических веществ, атмосферных явлений и биологических факторов.
  • При монтаже подобных анкеров не возникает распирающих нагрузок внутри стеновых элементов.
  • Поскольку композит заполняет поры материала, мауэрлат получается установить максимально прочно и надежно.

Такой крепеж отличается и несколькими недостатками:

  • Химические дюбели стоят довольно дорого, поэтому установка мауэрлата окажется весьма затратной.
  • Химические анкеры не очень устойчивы к высоким температурам. Однако этот минус можно поставить под сомнение – брус вряд ли будет подвергаться нагреву до 100 градусов.
  • Достоверных сведений о сроках службы химического крепежа нет.

Существует и другой способ крепления мауэрлата на стены дома без армопояса – посредством вмурованных шпилек. Их помещают в просверленные в газобетоне отверстия, заполненные кладочным раствором.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как сделать крышу на гараж своими руками? Строительство, материалы, инструменты

При строительстве гаража мало кто выбирает сложные и затейливые конструкции. На первом месте — простота, экономичность и надежность. Сборные крыши, как правило, имеют двускатную или одностороннюю форму. Последний вариант строить быстрее и проще, он предполагает меньшие материальные затраты. Но иногда владельцу недвижимости требуется чердак для хранения инструментов и прочего имущества. Для этого можно сделать двускатную крышу.Как бы то ни было, потребуются материалы для простейшей стропильной системы, утеплителя, гидро- и пароизоляционные пленки, а также рубероид. Покрытие должно удерживать тепло внутри, чтобы в гараже было максимально комфортно.

Конструкция плоской кровли

Если вы задумываетесь над вопросом, как сделать крышу на гараж, то можете рассмотреть как вариант плоскую конструкцию, которая подходит, если ее использовать при строительстве железобетонных плит. Такая стропильная система будет присутствовать, если возникнет необходимость формировать чердачное пространство.На бетонном основании обычно устраивают мягкую кровлю, где материалом является рубероид, стекловолокно или бикрот. Такой вариант экономичен, а железобетонное основание защищает здание от нежелательных гостей.

Плита должна располагаться с определенным уклоном, для этого противоположные стены должны быть на разных уровнях. Если вы этому не научились, откос под кровлей можно оформить жестким утеплителем и стяжками на основе цемента и песка.

Особенности строительства плоской кровли

Многие сегодня задумываются над вопросом, как сделать крышу на гараж.Если он плоский, его минимальный уклон должен составлять от 2,5 до 3 °. Плоскую кровлю иногда делают из дерева, для этого на стены здания укладывают балки перекрытия, которые должны заканчиваться гнездами, образованными у кирпичной кладки. Поверх балок укладывается сплошной настил из досок, толщина последних должна быть 30 мм и более.

Затем устраивают мягкую кровлю. Скатные крыши предусматривают наличие в стропильной системе определенного пространства под кровлей. Если дом пристроен к жилому дому, то кровля должна быть односкатной.Он станет своеобразным продолжением того, что есть в доме. Выбирая для него кровельные материалы, нужно отдать предпочтение покрытию, аналогичному основному зданию, не только по материалу, но и по цвету. Двускатные крыши делают, когда гараж выступает в качестве отдельно стоящего сооружения. Другие виды крыш используются довольно редко.

Одинарная кровля и ее устройство

Перед тем, как сделать крышу на гараж, фронтон или одностороннюю, все деревянные элементы стропильной системы обрабатывают антипиренами и антисептиками, только так можно защитить материалы от пожара и гниения. .Одинарная крыша строится с углом наклона не более 30 °, одна из торцевых стен для этого располагается на более внушительной высоте. Это актуально в том случае, если фронтон выполнен из кирпича и станет продолжением лицевой стены.

Затем можно приступать к строительству стропильной системы. Сверху кирпичных стен нужно залить армопояс железобетонным, он оседает перед укладкой мауэрлата. На армопояс будет вся нагрузка. Перед тем, как сделать крышу на гараж по данной технологии, можно подумать, нужна ли вам армопауза.Отказывается, если в системе есть балки, — они будут выступать за стропила. На расстоянии от 70 до 100 см необходимо укладывать балки, они вставляются в специальные отверстия между кирпичами. Концы балок нужно обернуть рубероидом, это нужно, чтобы материал не касался кирпича, это предотвратит гниение. Далее мастер может приступить к установке вертикальных стоек, их следует соединить между собой и разместить на балках.В итоге у вас должна получиться конструкция, в которой есть два треугольника, каждый из которых будет опираться длинной ножкой на стену, а короткий катет упадет на кирпичный фасад крыши. При оборудовании односкатной кровли для гаража гипотенуза треугольника должна образовывать скат крыши. Соединяют конструкции между собой по устроенным балкам, под ними устраивают планку для крепления рубероида.

Помимо деревянного гаража

особенности и установка стропильного каркаса

Сегодня дома с многоскатной крышей стали встречаться довольно часто.Такие постройки отличаются очень оригинальным дизайном. Но возводить многокамерную конструкцию собираются далеко не все, так как это могут делать только специальные строительные компании. Стоимость таких услуг довольно высока, поэтому возвести такое сооружение может позволить себе не каждый собственник. Однако результаты превосходят все ожидания. Давайте разберемся, в чем особенности этой кровли и чем она отличается от других?

Характеристики

Многокровная кровля представляет собой довольно сложную конструкцию, включающую в себя множество конструктивных элементов (скаты, щипцы, ребра, торцы и т. Д.)).

Этот вид кровли применяется в основном при строительстве домов сложной многоугольной формы, нестандартной планировки, с большим количеством комнат и там, где есть дополнительные пристройки к зданию.

Строительство многоскатной кровли — довольно неплохая вещь, поскольку требует много кровельного материала, а после работы остается большое количество его отходов. Также рекомендуется позаботиться о качественной вентиляции чердачного помещения и полной изоляции от отапливаемого помещения.

Многослойное покрытие образуется за счет расположения нескольких коньков и создания внутренних углов — долин, по которым стекает основная часть атмосферных осадков.

Одним из недостатков данной конструкции является сложность конструкции и большие затраты сил и времени. Этот вид кровли чаще всего встречается при строительстве частных домов.

Многоскатная крыша может быть простой с двумя скатами или многоскатной с несколькими скатами.

Сегодня очень популярными считаются полутонкие конструкции и двухуровневые покрытия.

Преимущества

Среди положительных характеристик многоскатных кровель можно выделить:

  • Необычный и очень привлекательный внешний вид. Дизайн может быть совершенно разным, в зависимости от параметров и функциональности постройки.
  • Высокая прочность и надежность. Этот вид кровли способен выдерживать большие нагрузки своей поверхности, не изменяя своего первоначального вида.
  • Долговечность конструкции, срок эксплуатации которой неограничен. Однако нужно учитывать, что здесь немалую роль играет используемый материал и дизайн.
  • Практичность. Благодаря уклонам, которые расположены на большом уклоне, на таких крышах не скапливаются осадки.
  • Эффективность. Пространство под крышей можно использовать по своему усмотрению.

недостатки

Помимо множества достоинств, у многокорпусной кровли есть и определенные недостатки, о которых тоже следует помнить.

  • Сложность возведения подобных конструкций связана с наличием множества элементов (щипцов, лучей, ребер и т. Д.). Для выполнения такой работы требуется обучение. Если многоступенчатая кровля возводится своими руками, во избежание ошибок при строительстве следует получить консультацию специалистов в этой области, которые помогут в оформлении проекта кровли, подскажут, как учесть нагрузки на кровлю. на стропильную систему и т. д.
  • Значительное количество строительных и отделочных материалов, что связано с тем, что у многокамерной кровли есть определенное количество коньков, кромок, изгибов и т. д., будет использоваться нерационально.

Рекомендации по составлению проектного плана

1. Дизайн любого дома может быть выполнен с помощью современных компьютерных программ. Это несложно, главное учесть:

  • Параметры возводимой конструкции;
  • Количество несущих конструкций;
  • Нагрузки на крышу и какой материал будет использоваться;
  • Глубина фундамента.

2. Необходимо знать, из каких элементов состоит кровля и основные особенности ее стропильной системы.

3. Необходимо правильно распределить нагрузки несущих балок и стропил на стены дома, так как они гарантируют устойчивость кровли. Важно понимать, что чем меньше расстояние между стропилами и балками, тем прочнее крыша.

Материалы для строительства дома

Поскольку многокорпусная крыша оказывает большое давление на здание, специалисты советуют строить дома из прочных и надежных материалов:

Подробнее на Небесах и Земле: Население Средиземья

В предыдущих статьях этой серии я рассмотрел все доступные свидетельства из многих работ Толкина для расчета оценок численности населения Эльфов, а затем Людей, Гномов, Энтов и Орков в Белерианде в 1-й Эпохе Толкина, во времена Сильмариллиона.В этой следующей паре статей я продолжу использовать тот же метод для расчета оценок населения Средиземья в 3-ей Эпоху, непосредственно перед событиями Властелина Колец, самого известного Эпоса Толкина.

Я использую те редкие цифры, которые мы приводим в трудах Толкина, относительные и контекстные утверждения о размере и организации поселений и городов, а также наиболее релевантные параллели с реальными мировыми цивилизациями, чтобы рассчитать наилучшие возможные оценки для населения различных описанных стран. в «Властелине колец».Я надеюсь, в конце концов, дать оценки человеческим королевствам Гондор и Рохан, Ширю Хоббитов, Эльфийскому Лориену и Ривенделлу и Королевству Гномов под Горой. Наконец, я попытаюсь дать приблизительную общую численность населения всего Запада Средиземья в конце 3-й Эпохи, незадолго до того, как он был опустошен Войной Кольца.

В этой части 1 я начну с рассмотрения Рохана и Гондора, двух крупнейших королевств людей, о которых у нас больше всего информации, и которые являются центром большей части сражений в Lord of the Rings .Во второй части мы рассмотрим множество других небольших поселений людей, эльфов, хоббитов, орков и других. Я надеюсь, тебе это нравится. Если вы согласны или не согласны с моими оценками или расчетами, я хотел бы услышать, что вы думаете, в комментариях ниже.

Рохан

Единственная цифра Рохана, которая у нас есть, — это размер его армии. Согласно « Неоконченные сказки» Сбор Рохиррима состоял из 100 всадников по 120 всадников в каждом, или всего 12000 человек, не считая королевской гвардии.В нем также говорится, что это относится к двум сотням лет назад, до Войны Кольца, и с тех пор население Рохиррима увеличилось. Это означает, что незадолго до LoTR, общее количество всадников, , в крайнем случае , достигло 15000. Очевидно, это будет только теоретическая сумма. Например, после потерь в войне с Саруманом и из-за большой потребности в спешке Теоден поехал только с 6000 всадников в Минас Тирит, давая представление о том, что на самом деле было практически возможно.Но все же эти 12 000–15 000 — лучшая цифра для всего Рохана.

Помимо Всадников у Рохана была пехота. Рохан был в значительной степени смоделирован по образцу англосаксонского общества с добавлением лошадей, и, похоже, эта пехота была задумана как подобная Фирду англосаксонской Англии, которая, как известно, сражалась при Гастингсе. То есть территориальное ополчение, работающее неполный рабочий день, в отличие от мобильных профессиональных вооруженных сил. Это согласуется с имеющимися у нас ссылками на эту пехоту, которая всегда относится к типу « Люди Вестфолда » или что-то подобное, подразумевая, что они базировались на территории, чтобы сражаться для защиты этой территории, а не являлись частью какой-либо Постоянная армия Рохана в целом.У нас нет цифр, сколько всего было бы «Фирдов» всего Рохана, но количество упомянутых пехотинцев кажется чем-то похожим на количество всадников, ссылки на сотни и тысячи. При этом пехота почти наверняка превосходила всадников численностью, даже в таком ориентированном на лошадей обществе, как Рохан, из-за значительных затрат, связанных с содержанием лошадей, и большей частью этой силы, занятой неполный рабочий день. Полный Роханский «Фирд» тогда, вероятно, насчитывал около 20 000 человек, что дает общую возможную силу около 35 000 человек.Я думаю, что это довольно прочная теоретическая сумма, если мы не предположим, что всадники и пехота частично совпадали в зависимости от требований ситуации, за исключением предположительно небольшого профессионального ядра. Это могло бы уменьшить общую объединенную силу, которую можно было бы поднять в качестве всадников или пехотинцев, возможно, всего до 20 000 человек.

Следующий вопрос, который у нас есть, — какова доля этого населения в общей численности населения Рохана. Всадники воспринимаются как почти, но не совсем эквивалентные рыцарям раннего средневековья, примерно во времена Вильгельма Завоевателя.То есть профессиональные, обученные, хорошо экипированные солдаты, способные как к маневрированию, так и к серьезным боям. Сильно подразумевается, что они не просто старый фермер на старой лошади. Интересно, что это в некоторой степени справедливо и для пехоты. Хотя они определенно менее профессиональны и заняты полный рабочий день, чем Всадники, они, опять же, не изображаются как случайные крестьяне с косой в руках. Они очень успешно сражаются с полноразмерными, экипированными и смертоносными орками как в атаке, так и в защите, даже когда их численно меньше.Кроме того, очевидно, что они, по крайней мере, достаточно хорошо оснащены, обучены и организованы. На самом деле, это очень похоже на англосаксонскую фирму, которую иногда изображают как гражданское ополчение, призванное на национальную армию, но на самом деле она состояла из более обеспеченных свободных людей, которые могли позволить себе как военное снаряжение, так и время вдали от своей собственности, чтобы отправиться в поход. В какой-то степени это должно было относиться и к Рохану.

Все это означает, что 35 000, должно быть, составляли лишь часть взрослого мужского населения Рохана, как и следовало ожидать от низкотехнологичного оседлого крестьянского общества.Я думаю, было бы справедливо предположить, что пехота будет составлять около 1/4 поддерживающего взрослого мужского населения. Наездники, более дорогие, более профессиональные, нуждаются в экономической поддержке, чтобы поддерживать их, возможно, 1/8. Если мы объединим эти цифры, мы сможем получить по крайней мере разумную оценку населения для всего Рохана.

20 000 пехотинцев x 4 + 15 000 всадников x 8 для взрослого мужского населения x 3 с учетом женщин и детей. Это дает в общей сложности 600 000. В качестве альтернативы мы могли бы предположить, что перекрывающиеся силы в 20 000 человек могут в основном служить всадниками или пехотой.Таким образом, вычисление составляет 20 000 x 8 для взрослых мужчин и x 3 для женщин и детей = 480 000

В результате наиболее точная оценка, вероятно, находится в диапазоне от 400 000 до 600 000 человек в Рохане.

Гондор

В LotR мы на самом деле видим на удивление мало из того, что, по-видимому, составляло большую часть Гондора с точки зрения населения, то есть «густонаселенных южных феодальных владений» к западу от Минас Тирита. Понятно, что это бесполезно с точки зрения расчета численности населения, но у нас есть некоторые данные, над которыми нужно работать.Войска, посланные для усиления Минас-Тирита из южных провинций, насчитывали немногим менее 3000 человек и, по-видимому, представляли собой десятину от войск, имеющихся в этих провинциях. Это, очевидно, дает общую цифру 30 000 человек. К этому нам нужно добавить постоянные силы Минас Тирита: Городскую Стражу, Рейнджеры Итилиэна, войска, охраняющие стену Пеленнор, и войска в Каир Андрос. Эти постоянные силы были значительными, но небольшими, вероятно, численностью еще десять тысяч, а может, и больше.Также имеет смысл принять во внимание контингент Флота Гондора, скажем, 5000 человек, который, по-видимому, все еще существовал в период, предшествующий войне. Если мы возьмем общую численность Гондора в 45 000 человек, это, вероятно, будет близко.

Армии Гондора, вероятно, составляли бы меньший процент его населения, чем в Рохане. Гондор — более устоявшееся, более «цивилизованное» общество, чем Рохан, даже на этой поздней стадии и, следовательно, как и в современных обществах без призыва на военную службу, вероятно, имело значительно меньшую долю войск в общей численности населения, чем Рохан.Это значительно варьировалось в зависимости от области. Первоначальное население Гондора было сосредоточено в долине Андуин, между Минас Анор и Минас Итиль. Минас Тирит, первоначально Анор, изначально был основан для защиты от нападений диких людей с запада! Однако задолго до появления LotR эта ситуация полностью изменилась. Минас Итиль был взят, Осгилиат (когда-то великий город) оставлен, и весь Итилиен обезлюдел, за исключением скрытных Рейнджеров, а большая часть населения Гондора теперь жила на западе, защищенная от Мордора Минас Тиритом и постоянными войсками, охранявшими Андуин.Постоянные вооруженные силы Гондора, насчитывающие, как мы предполагаем, около десяти тысяч человек, частично получали бы поддержку из Минас Тирита и Анориэна и частично за счет налогов из других провинций. Провинциальные сборы были бы немного другой историей, поскольку они поддерживаются с их собственных территорий и применяются только во время общего вторжения или войны.

Во многих отношениях Гондор отражает средневековую Византийскую Империю, как сознательно (Толкин даже называл Минас Тирит как таковой), так и бессознательно, с точки зрения относительной географии, возраста, уровня цивилизации, политической структуры, уровня технологий и т. Д.Между ними Минас Тирит и Осгилиат даже очень похожи на древний город Константинополь. Итак, Византийская империя — хороший способ провести различные параллели с Гондором. Один был бы размером с Минас Тирит. На пике своего развития в Осгилиате, вероятно, было бы население около 500000 человек (что эквивалентно Константинополю в период его расцвета), но после долгих столетий упадка, чумы и войн ко времени LotR население Минас Тирита, скорее всего, уменьшилось бы до 50000 человек. , при этом весь Пеленнор и его окрестности поддерживают около 100000 человек.Принимая во внимание, что город был эвакуирован женщинами и детьми до нападения Саурона, фактическое население во время осады, возможно, насчитывало не более 30 000 человек, что опять же соответствовало бы численности населения Константинополя при его падении.

Что касается населения Гондора в целом, наше первое предположение состоит в том, что оно будет, по крайней мере, в два, если не в три или четыре раза больше, чем в гораздо меньшей стране Рохан, то есть в пределах 1-2 миллионов. Глядя на цифры для двух типов войск, которые у нас есть для Рохана, мы можем сделать те же вычисления, что и для Рохана.30 000 провинциальных военнослужащих будут представлять, возможно, 1/8 мужского населения боеспособного возраста, а 10 000 постоянных войск — возможно, 1/14 поддерживающего населения. Это дает следующие расчеты. 30 000 x 8 + 15 000 x 14 = 450 000 «взрослых» мужчин, 450 000 x 2 = 900 000 взрослых и 900 000 x 4/3 = 1,2 миллиона человек. Эта цифра, вероятно, в целом точна, хотя она, очевидно, значительно варьируется в зависимости от того, какие цифры вы считаете подходящими для множителей. Я думаю, что цифра 1-2 миллиона, вероятно, настолько точна, насколько мы можем.

Третий и последний способ подсчета численности населения включает в себя использование другой параллели с Византией, благодаря работе человека по имени В. Тредголд. Тредголд выяснил, что общее количество войск в Византийской империи фактически оставалось относительно постоянной долей от общей численности населения, несмотря на значительные изменения, успехи, неудачи и прошедшие столетия. Между 300-1080 годами нашей эры размер армии всегда составлял 1,5-2,5% от общей численности населения. Использование этого дает нам еще одну оценку населения Гондора примерно в 40 000/0.02 = 2 миллиона или 1,6–2,6 миллиона, что соответствует нашему диапазону 1-2 миллиона.

Это завершает часть 1. Во 2-й и 3-й частях я смотрю на население других поселений конца 3-й Эпохи, включая Шир, Линдон, Ривенделл, Лориен, Железные холмы, Мордор и другие, а затем пытаюсь дать оценку окончательная приблизительная цифра для населения Средиземья. Я надеюсь увидеть вас там.

Часть 2 — Земли Эриадора
http://www.stephenwigmore.com/2012/08/populations-of-middle-earth-lord-of_19.html

Как сделать крышу на гараж своими руками? Строительство, материалы, инструменты

При строительстве гаража мало кто выбирает сложные и затейливые конструкции. На первом месте — простота, экономичность и надежность. Сборные крыши, как правило, имеют двускатную или одностороннюю форму. Последний вариант строить быстрее и проще, он предполагает меньшие материальные затраты. Но иногда владельцу недвижимости требуется чердак для хранения инструментов и прочего имущества. Для этого можно сделать двускатную крышу.Как бы то ни было, потребуются материалы для простейшей стропильной системы, утеплителя, гидро- и пароизоляционные пленки, а также рубероид. Покрытие должно удерживать тепло внутри, чтобы в гараже было максимально комфортно.

Конструкция плоской кровли

Если вы задумываетесь над вопросом, как сделать крышу на гараж, то можете рассмотреть как вариант плоскую конструкцию, которая подходит, если ее использовать при строительстве железобетонных плит. Такая стропильная система будет присутствовать, если возникнет необходимость формировать чердачное пространство.На бетонном основании обычно устраивают мягкую кровлю, где материалом является рубероид, стекловолокно или бикрот. Такой вариант экономичен, а железобетонное основание защищает здание от нежелательных гостей.

Плита должна располагаться с определенным уклоном, для этого противоположные стены должны быть на разных уровнях. Если вы этому не научились, откос под кровлей можно оформить жестким утеплителем и стяжками на основе цемента и песка.

Особенности строительства плоской кровли

Многие сегодня задумываются над вопросом, как сделать крышу на гараж.Если он плоский, его минимальный уклон должен составлять от 2,5 до 3 °. Плоскую кровлю иногда делают из дерева, для этого на стены здания укладывают балки перекрытия, которые должны заканчиваться гнездами, образованными у кирпичной кладки. Поверх балок укладывается сплошной настил из досок, толщина последних должна быть 30 мм и более.

Затем устраивают мягкую кровлю. Скатные крыши предусматривают наличие в стропильной системе определенного пространства под кровлей. Если дом пристроен к жилому дому, то кровля должна быть односкатной.Он станет своеобразным продолжением того, что есть в доме. Выбирая для него кровельные материалы, нужно отдать предпочтение покрытию, аналогичному основному зданию, не только по материалу, но и по цвету. Двускатные крыши делают, когда гараж выступает в качестве отдельно стоящего сооружения. Другие виды крыш используются довольно редко.

Одинарная кровля и ее устройство

Перед тем, как сделать крышу на гараж, фронтон или одностороннюю, все деревянные элементы стропильной системы обрабатывают антипиренами и антисептиками, только так можно защитить материалы от пожара и гниения. .Одинарная крыша строится с углом наклона не более 30 °, одна из торцевых стен для этого располагается на более внушительной высоте. Это актуально в том случае, если фронтон выполнен из кирпича и станет продолжением лицевой стены.

Затем можно приступать к строительству стропильной системы. Сверху кирпичных стен нужно залить армопояс железобетонным, он оседает перед укладкой мауэрлата. На армопояс будет вся нагрузка. Перед тем, как сделать крышу на гараж по данной технологии, можно подумать, нужна ли вам армопауза.Отказывается, если в системе есть балки, — они будут выступать за стропила. На расстоянии от 70 до 100 см необходимо укладывать балки, они вставляются в специальные отверстия между кирпичами. Концы балок нужно обернуть рубероидом, это нужно, чтобы материал не касался кирпича, это предотвратит гниение. Далее мастер может приступить к установке вертикальных стоек, их следует соединить между собой и разместить на балках.В итоге у вас должна получиться конструкция, в которой есть два треугольника, каждый из которых будет опираться длинной ножкой на стену, а короткий катет упадет на кирпичный фасад крыши. При оборудовании односкатной кровли для гаража гипотенуза треугольника должна образовывать скат крыши. Соединяют конструкции между собой по устроенным балкам, под ними устраивают планку для крепления рубероида.

В дополнение к деревянной крыше гаража

Деревянная крыша гаража может быть двускатной, для этого каркас формируется по довольно простому проекту.Для этого необходимо оборудовать стропильные ноги, которые располагаются в два ряда и имеют одинаковую форму. Расположить такие элементы следует на двух параллельных стенах. Стропильные ноги соединяются с вершинами единым гребнем. Чем круче уклон, тем больше строительного материала потребуется для возведения стропильной системы. Не забываем о длине стропила, к которой прибавляется расстояние, равное припуску на козырек. На готовые стропила необходимо залить систему коврика с нужным шагом, он определяется в зависимости от размеров кровельного материала.

Рекомендации специалиста

Для формирования односкатной крыши необходимо приобрести брус квадратного сечения со стороной 5 см. Также подойдет доска 25 мм, ширина которой варьируется от 15 до 20 см. В зависимости от того, какой рубероид вы выберете для сетки, можно сделать конструкцию сплошной или с определенным шагом, последний должен соответствовать габаритам рубероида. Односкатная крыша для гаража позволит сформировать чердачное пространство. Его нельзя использовать в полной мере, но есть возможность устроить хорошее утепление.

Выбор кровельных материалов

Для покрытия кровли можно выбрать разные материалы, для плоской кровли подходят:

  • рубероид;
  • бикрост;
  • ондулин;
  • стекловолокно.

Если это скатная крыша, то можно использовать: металлочерепицу

  • ;
  • листы асбоцементные;
  • профлист;
  • оцинкованный гладкий лист.

Кровельное покрытие рубероидом

Металлический гараж можно покрыть рубероидом, применяемым для плоских крыш.Для этого вам понадобится каркасная сплошная обрешетка, а само перекрытие должно быть выполнено из железобетонной плиты. Гидроизоляцию необходимо укладывать между кровельным материалом

Mauerlat’ın, Armopoyaslı ve Sustalı betona monte edilmesi

.

Mauerlat’ı gaz beton veya köpük betona monte etmek, kural olarak, duvar yapılarının üst kısmında bulunan bir takviye kemeriardımıyla üretilir. Mauerlat’ın desteğini alan ve bütün eve büyük bir güç sağlayan kişi o.

Armopoyas ne içindir?

Bilindiği gibi, havalandırılmış beton yüksek ile karakterizedir.yerel yüklere duyarlılık. Яни, eğer blokta delikler oluşturmak için kullanılan matkabın izin verilen basıncı aşılırsa, çatlaması veya çatlaması muhtemeldir. Бу değişiklikleri önlemek için, kolopoz düzenlenir, aynı zamanda toplam ağırlığın eşit olmayan basıncının oluştuğu blokların kaymasını ve deformasyonunu da önler.

Bilmen gerekenler

Mauerlat’ın fonksiyonları bağlantıdırbinaların ve kirişlerin inşa edilmesinin yanı sıra yüklerin duvarlar boyunca çatı yapısından ayrılması.Ahşap esas olarak bağlantı elemanları yapmak için kullanılır. Оптимальный вариант, yüzeyi antiseptik bileşimle kaplı, döken ırklardan bir çubuktur.

Mauerlatın duvardan duvara monte edilmesi arzu edilir.Havalandırılmış beton, duvar yapılarının çevresi boyunca sürekli olmuştur. Тек тек elemanları düzeltmek için uygun boyuttaki düz bir kilit kullanılır. Sertliği sağlamak için tırnaklar sürülür, böylece çubuklar komşu elemanlarla bağlantılı kirişleri monte etmek için tek bir sistem oluşturur.Ubuklar, duvarın iç kısmında, en az 5-6 cm dışarıda olmalıdır, Mauerlat’ın desteği için, duvarın dış kenarı boyunca, ее biri düz bir kilitle tutturulan bir tuğla parapet yapılır.

Mauerlat’ı gaz beton duvarlarına sabitleme yöntemleri

Farklı şartlara uygun çeşitli teknikler kullanmak mümkündür:

  • duvarlara gömüllearmeüş sılızı;
  • Armopoyas esaslı ankraj sabitleme;
  • Mauerlatın gazlı betona tel ile bağlanması.

İkinci versiyonda teller arasındaTuğlalar orta bölümün altlarında yer alacak ve dış taraflar dışarıda olacak şekilde.Узунлук, çubuktan serbest geçiş ве ardından sıkma için yeterli olmalıdır. Kayışların sayısı, kiriş sayısına karşılık gelmelidir. Металл бир тел кулланарак, мауэрлат даха сонра дувара сабитленир.

Takviyeli Kemer

Mauerlatın Havalandırmalı Beton Havalandırmalı Betona MontajıEn çok tercih edilen şeydir, çünkü bloklar yeterince youn olmayan yapıya ve her tilınıı. Takviyeli kayış kullanmanın avantajlarını belirtmekte fayda var.Ее şeyden önce, bu, duvarların üst kısmının hizalanması ve evin tüm yapısının güçlendirilmesi, düzenlemesi sırasında, Mauerlat için sabitleştiriciler önceden oluşturulmak. En basit versiyon, duvar dış yapılarının çevresi boyunca bir oluk şeklinde U-şekilli blok elemanlarının kullanılmasıdır ve herhangi bir kesinti olmamalıdır. Ardından köşe parçalarındaki propil oluşur. Erçevenin montajı için, enine ağlarla takviye kullanılır, daha sonra beton karışımının daha sonra dökülmesiyle olukta döşenir.Monolitik kütlenin bir adımda dökülmesini sağlamak. Bundan önce, güçlendirilmiş bant üzerinde bir telli bir çapa sabitlenir. Seviye ile dikkatli uyum özellikle önemlidir. Saplamalar, gerdirilmiş kabloya göre hat boyunca çerçeve üzerinde, dik bir konumda da sabitlenir. Çelik tel kullanıldıında olduğu gibi, kiriş bacakları ве çapa kelepçeleri sayısı eşleşmelidir. Kirişlerin tespit yerleri çakışmadan kaçınmak için, elemanların en uygun yerini önceden belirlemek gerekir.

Mauerlatın çıtçıt kullanılarak havalandırılmış betona monte edilmesi

Bu seçenek küçük binalar için idealdir veçatı ve duvarlar önemli bir yük taşıçımadııııı.Saç tokaları iki çeşittir: bunlar çelik bir kare ile tek bir yapı oluşturan cıvatalar veya L şeklinde bir formdadır. Bunların sabitlenmesi birkaç sıradaki blokların üst üste yerleştirilmesi sırasında yapılırken, kilit somunu ve çubukların kalınlığı için uzunluk yeterli olmalıdır. Süreç, çapa yöntemine benzer: Duvar, duvarlar sertleştiğinde ve somunlarla sabitlendiğinde çıtaların üzerine yerleştirilir. Mauerlat’ı havalandırılmış betona sabitlemek için başka yollar da vardır, ancak daha az güvenilirlik nedeniyle daha az sıklıkla kullanılırlar.

Yeterli sertlik ve sabitleme güvenilirliğicıvataların çerçeveye cıvatalanması ve bunların beton ile ek bloke olması nedeniyle oluşur. Mauayıları çıtçıtlara koymak ve somunları bloklara çekmek için kullanmak yeterlidir.

Mauerlate’i monte etmek gerekirseduvarlarda kolopoyas içermeyen gaz beton, monolitik tıkaçlar ve yastıklar kullanılmaktadır. Boyutları 400 мм içinde olmalıdır, küçük kalınlık veya metal çubukların takviye yapısı olan oluklardır, üzerinde ankrajların sabitlendiği açıktır.

Özellikler

apa ve çıtçıt kullanımı gerektirirdeliklerin ön oluşturulması. Burada bazı zorluklar ortaya çıkabilir. Örnein, bağlantı elemanları yeterince düz olmayabilir, bir kablo ve bir seviye kullansanız bile, sıvı betonla çalışmak daha zordur. Ее şeyden önce, bağlantı elemanlarının tam konumu, düz bir yüzeye sahip tahtaya yerleştirilir, cıvataların üst kısımlarının noktaları işaretlenir, daha sonra ilgili aldiklerin. Ardından çubuk duvara sabitlenir.Kirişlerin tabanı cıvatalarla sabitlenir, rondelalar ve somunlar ek olarak kullanılır.

Mauerlat’ın havalandırılmış betona sabitlenmesi gerekir.Sabitleme yöntemini seçtikten ve fiksatörlerin sayısını ve yerini ön planlamadan sonra gerçekleştirilmelidir. Ее şeyden önce, beton ve ahşap arasında güvenilir yalıtım oluşur. Бу, ağacın youn bozunumunun gelişmesi nedeniyle gereklidir, bu işlemin engellenmesi için, iki tabaka halinde su yalıtım malzemesi uygulanır. Современный seçenekler ve polietilen veya ruberoid gibi tanıdık olarak hareket edebilir.

Tel kullanırkenTüm ataşmanlar için 35 cm’den fazla olmayan delikler, kabloyu geçirin, uçları ise duvarın ve Mauerlat’ın maksimum bağlantısını elde edecek şekilde bükürülülülülülülülülülülülülülülülülür.

Testere bıçaklarının olmamasına dikkat edilmelidir.Bu araç, ahşap için uygun olmadığı için Bulgarca ile birlikte kullanılır. Бу kurala uyulmaması, operasyon sırasında yaralanmalara neden olabilir.

Armopoyas, Mauerlat’ın elinde kendi elleriyle

мауэрлат — genellikle çatı kirişleri desteklemek için yapılan binanın, çatı kaplama sisteminin bir elemanı da yerleştirilebilir.Bu profesyonel inşaatçılar yerde mauerlat tutacak armo özel mauerlat, monte etmek tavsiye edilir dikkati çekiyor. Maurelat altındaki armopoyalar yapıyı katılaştıracak ве ona kuvvetli bir destek rolü verecektir. Bu yapımında çok önemli bir bileşenidir —

файловая машина

Döşeme Döşeme ağları nedir mauerlat

altında armo. Bunun için neyin amaçlandığını bulalım. Bizim bina gaz beton oluşuyorsa
  1. , o zaman gaz beton bloklar çok olumsuz yüzeyinde bir nokta yük taşımak olduğunu bilmek gerekir ve bu yüzden çatlak veya üniteniçılıçılı
  2. Aglar Döşeme için tasarlanmış бир sonraki Nokta — havalandırılmış бетоновозные bloklar farklı да nihai razezzhaniyu Блоку йол açacaktır açıları, ве Тум çatı ве duvarların deformasyonu farklı ağırlıkları oluşturmak üzerine Duvar kirişleri doğrudan монте asılı.Eğer Gaz Beton bloklar halinde kirişleri koyarsanız
  3. Ve nihayet, daha sonra tahmini çatı seviyesi standartların en ufak bir sapmada yükü işaret edecektir ve bloklar çatlar.

Tüm bu sorunların çözümü, Mauerlat’ın altındaki savunma amaçlı armopoalar! Mauerlat fileleri Döşeme mauerlat

Yükleme armo

Kurulum çok basittir.Bunun için, duvarımızın tüm alanına özel pimler takıyoruz, saplamalar birbirinden her 60 cm kadar eşit olarak yerleştirilmelidir. Bu arada, saç tokaları yaklaşık 2 метра büyüklüğünde satın alınabilir ve eşit parçalara bölünebilir, bu nedenle bu unsurlardan tasarruf edeceğiz.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
