Анкера для бетона предназначены для крепления различных конструкций, деталей, оборудования к несущему основанию. Металлическое изделие представляет собой стержень с уширителями, втулками, гильзами или другими приспособлениями для надежного сцепления с материалом. Анкера изготавливают из оцинкованной или нержавеющей стали прочных марок, латуни, алюминия, покрывают антикоррозионными составами.

Содержание

1. Принцип работы и применение
2. Виды и способы крепления
3. Размеры и характеристики анкерных болтов
4. Инструкция по монтажу
5. Заключение

Принцип работы и применение

Бетон — пористый материал с неоднородной структурой. В месте крепления создаются усилия — на вырыв, сжатие, сдвиг, срез, изгиб, скручивание, которые анкер воспринимает совместно с несущей конструкцией.

При этом используются три принципа работы:

• При взаимодействии поверхности болта и материала основания возникают силы трения. Распор создают металлические цанги, дюбели.
• На глубине анкеровки материал сопротивляется смятию или излому. Этому способствуют цанговые втулки на крепеже, расширения, изогнутая форма стержня.

Действующие нагрузки компенсируются касательными напряжениями в месте контакта монолита и металлического стержня при склеивании или замоноличивании. По этому принципу работают клеевые анкера, гладкие закладные детали.

При неправильном подборе крепежа возможны разрушения по материалу конструкции, телу анкера или его вырыв, изгиб, плавление, выгорание, коррозия. Последствия этого могут быть катастрофическими — обрушения кровель, фасадов, стен или ограждений.

Неправильное проектирование, крепление и эксплуатация анкеров в мостах, плотинах или эстакадах приводит к чрезвычайным ситуациям. Но даже неожиданное падение полки для книг, карниза или телевизора — не самое приятное событие, чреватое травмами и материальными убытками.

Чтобы этого не случилось, анкеры рассчитывают на нагрузки. Для проектирования крепежа используют Пособие к СНиП 2.09.03, которое содержит классификацию, алгоритм расчета, рекомендации по образованию и разметке скважин, установке болтов.

Анкеры выполняют несущую или конструктивную функцию. В первом случае это нагруженное крепление, где с основанием соединяют:

• балки;
• плиты перекрытия, балконные консоли;
• фермы, колонны;
• лифты, лестничные марши и площадки;
• стеновые или отделочные панели;
• коммуникации, инженерное оборудование;
• оконные или дверные коробки;
• навесы, козырьки;
• пристройки;
• потолочные светильники, вытяжки;
• подвесные потолки.

Метизы применяют для укладки лаг на бетонные полы или плиты с пустотами. Установка анкерных болтов используется при креплении на стену навесной мебели, электрооборудования.

Конструктивный крепеж применяют для предотвращения смещения частей узла, устойчивость которых обеспечивается собственным весом, а также их рихтовке при строительстве.

Без анкеров не возводится ни одно здание. Их монтируют до заливки бетона или после — в подготовленное отверстие или готовый колодец.

Виды и способы крепления

Анкерное крепление выполняют различными видами стальных изделий, где используются одна или одновременно несколько действующих сил — трение, упор и межмолекулярная связь при склеивании.

Классифицируют анкеры по признакам:

• назначение — фундаментные, потолочные, рамные, универсальные;
• форма — прямые или изогнутые;
• конструкция — цельные или сборные;
• поверхность — гладкая или с резьбой;
• площадь контакта — для плотного или пористого материала;
• способ монтажа — забивание, вкручивание, вклеивание, сквозное крепление.

Распорные

Для решения ответственных задач применяют распорные анкера для бетона с гайками, где работает сила трения. Они представляют собой шпильку с резьбой, коническим наконечником и втулкой. При вкручивании она расклинивается и прочно удерживает болт в теле бетона.

Достоинства этих клиновых крепежей:

• простота установки анкеров в бетон;
• возможность сквозного монтажа;
• высокая несущая способность.

Клиновые метизы применяют только для плотных бетонов. Их нужно достаточно глубоко погружать, нельзя использовать повторно.

Если вместо гайки на конце стержня установлен кронштейн, на такое крепление можно подвесить оборудование.

Разновидности клинового анкера — втулочный или гильзовый метизы. Выпускаются в виде болта со специальной расклинивающей гайкой на конце или шпильки с коническим уширением. Для равномерного распределения внутреннего напряжения их усиливают двойным распором.

Эти метизы используют в бетонах высокой и средней плотности. Достаточная площадь контакта при малом диаметре стержня позволяет выдерживать значительные нагрузки.

Забивные

Для плотных бетонов применяют короткие забивные анкеры с метрической резьбой и внутренним конусом. Он расклинивает основание при вкручивании болта или шпильки.

Крепление просто изготавливается, не выступает на поверхность. Такой вариант используют для монтажа потолочных воздуховодов, коробов и другого инженерного оборудования.

В просверленное отверстие забивают метиз, расклинивают кернером-бородком и закручивают стержень с резьбой любой длины.

К забивным относятся потолочный анкер или дюбель-гвоздь, которые крепят на основание через деталь. Это удобное соединение для потолков Армстронг, подвесов, реек, монтажных закладных. Поскольку болты несъемные, их часто применяют как противовандальный и противопожарный крепеж.

Рамные

Предназначены для раскрепления оконных или дверных коробок. Гильза разрезана по всей длине, а небольшая расклинивающая гайка при затягивании поджимает конструкцию к проему до нужного положения.

В верхней части гильзы для защиты от проворачивания и смещения вокруг оси расположены упоры.

Саморезы по бетону

Прочное соединение создает резьба по всей длине метиза. При вкручивании в бетоне возникает высокое сопротивление на сдвиг или вырыв изделия. Благодаря этому несущая способность крепления очень велика.

Шурупы по бетону принимают до 100 кг нагрузки, просты в монтаже и надежны в эксплуатации.

Разжимные

К ним относится болт Молли, называемый в обиходе «бабочкой». Предназначен для монтажа светильников, полок, карнизов, картин в пустотелые бетонные конструкции с низкой несущей способностью.

Цанга на болте или винте представляет собой раскрывающуюся юбку, при вкручивании стержня она упирается во внутреннюю сторону полости основания.

Специальные шипы с внешней стороны цанги углубляются в бетон, не дают метизу проворачиваться или смещаться при установке. «Бабочка» может продаваться без винта.

Химические

Химический анкер — полужидкая быстротвердеющая масса, с помощью которой шпильки или болты вклеивают в основание.

Составы обеспечивают прочную связь с бетоном без точечных или локальных напряжений. Нагрузка равномерно распределена по длине соединения.

Размеры и характеристики анкерных болтов

Анкерные болты по бетону классифицируют по размерам на три группы:

• малые — диаметром до 8 и длиной до 55 мм;
• средние — до 12х120 мм;
• крупные — максимальный размер 24х220 мм.

Маркируют анкер согласно размерам, указывают диаметр резьбы, номер сверла, толщину прикрепляемой детали, глубину монтажного отверстия.

Например, обозначение крепежного изделия М8 10/60-115 расшифровывается:

• диаметр резьбы — 8 мм;
• диаметр сверла — 10 мм;
• длина анкера — 115 мм;
• толщина прикрепляемого элемента — 60 мм.

Технические характеристики — минимальная вырывающая сила, допустимый изгибающий и максимальный крутящий момент, вес метизов — указываются в таблице параметров крепежа.

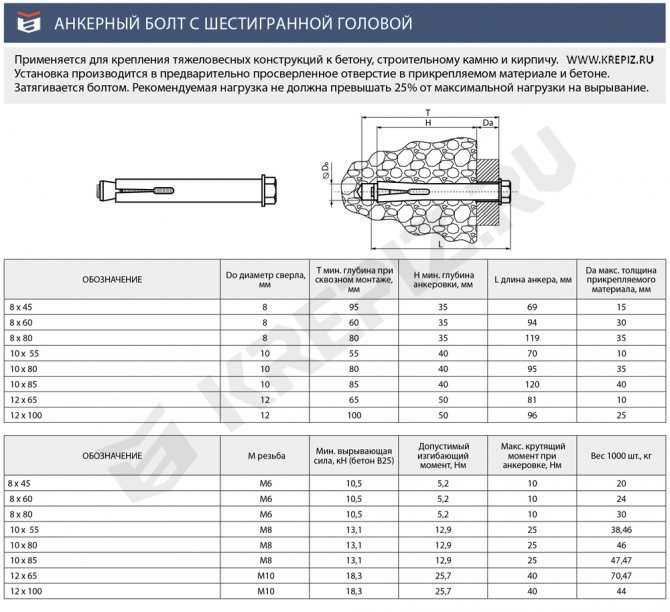

На основании протоколов испытаний составляют специальные таблицы с информацией о рекомендуемой расчетной и максимальной нагрузке на единицу, расстоянии от края и между осями. По этим данным рассчитывают и подбирают крепеж с оптимальными характеристиками.

Инструкция по монтажу

Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.

Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.

Во втором случае технология включает подготовку скважины и установку изделия.

Сверление

Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:

1. Размечают положения метизов на основании
2. Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
3. При помощи пылесоса очищают отверстие от остатков сверления.

Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.

Монтаж анкера с гайкой

Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.

Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.

Если болт потребуется удалить, ослабляют гайку и извлекают его из стены.

Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.

Монтаж химического анкера

Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.

Монтаж каждого вида имеет свои особенности:

• Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
• Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.

Заключение

Чтобы крепление было надежным, перед тем, как установить анкер, нужно рассчитать нагрузку, подобрать изделие согласно техническим характеристикам и правильно выполнить монтаж.

Рейтинг

( 1 оценка, среднее 5 из 5 )

0 7 643 просмотров

Понравилась статья? Поделиться с друзьями:

Анкерные болты для бетона: применение, размеры, виды, монтаж

Для крепления различных конструкций, оборудования и деталей к бетонному основанию используются анкера. Это металлические изделия в виде стержня с втулками, уширителями, гильзами и прочими приспособлениями, обеспечивающими требуемое сцепление с материалом. Строительные анкера изготавливают из прочной нержавеющей или оцинкованной стали, алюминия или латуни с нанесением составов, защищающих от коррозионных процессов.

Содержание

1. Принцип работы и применение
2. Виды и методы крепления
3. Распорные
4. Забивные
5. Рамные
6. Саморезы по бетону
7. Разжимные
8. Химические
9. Характеристики и размеры анкерных болтов по бетону
10. Инструкция по установке
11. Сверление
12. Установка анкера с гайкой
13. Установка химического анкера
14. Цены на анкерные болты для бетона

Принцип работы и применение

Бетон представляет собой пористый материал, обладающий неоднородной структурой. В месте крепления формируются усилия — на сжатие, срез, изгиб, сдвиг, вырыв или скручивание, которые воспринимаются анкером и несущей конструкцией.

Применяются такие принципы работы:

1. Формирование силы трения при взаимодействии материала основания с поверхностью болта. Распор обеспечивается металлическими цангами и дюбелями.
2. Сопротивление материала смятию или излому на глубине анкеровки за счет цанговых втулок на крепеже, расширения, а также изогнутой формы стержня.
3. Компенсация действующих нагрузок касательными напряжениями в месте контакта металлического стержня и монолита при замоноличивании или склеивании. По такому принципу работают гладкие закладные детали и клеевые анкера.

Анкерам отводится конструктивная или несущая функция. В последнем случае — это нагруженное крепление, где с основанием соединяют:

• балки;
• балконные консоли, плиты перекрытия;
• колонны, фермы;
• лестничные площадки и марши, лифты;
• отделочные и стеновые панели;
• инженерное оборудование, коммуникации;
• пристройки;
• дверные и оконные коробки;
• козырьки, навесы;
• вытяжки;
• потолочные светильники;
• подвесные потолки.

Метизы используются для укладки лаг на полы из бетона или плиты с пустотами. К монтажу таких болтов прибегают при креплении навесной мебели и электрооборудования на стену.
Крепеж конструктивного типа используется с целью предотвращения смещения элементов узла, которые оказываются устойчивы за счет собственного веса и рихтовки в процессе строительства.

Сейчас анкеры применяются при возведении буквально каждого здания. Их монтаж осуществляется до или после заливки бетона.

Виды и методы крепления

Анкерное крепление осуществляется с использованием изделий различного типа из стали в тех случаях, когда используются одна или сразу несколько действующих сил — межмолекулярная связь при склеивании, упор, трение.

Анкеры классифицируются по таким признакам:

• назначение — для фундамента, потолка, рам, универсальные варианты;
• форма — изогнутая или прямая;
• конструкция — сборная, цельная;
• поверхность — с резьбой, гладкая;
• площадь контакта — для пористого или плотного материала;
• способ установки — вкручивание, забивание, сквозное крепление, вклеивание.

Распорные

Распорные анкера с гайками применяются в тех случаях, где работает сила трения. Они имеют вид шпильки с резьбой, втулкой и наконечником конической формы. В процессе вкручивания шпилька расклинивается, надежно удерживая болт в бетоне.

Среди преимуществ клиновых метизов:

• предельно простой монтаж;
• возможность осуществления сквозной установки;
• высокая несущая способность.

Клиновый крепеж используется сугубо для плотных бетонов. Их нужно довольно глубоко погружать, при этом нет возможности повторного применения.

Если на конце стержня используется кронштейн вместо гайки, на крепление такого типа можно подвешивать оборудование.

Клиновой анкер подразделяется на несколько разновидностей гильзовый и втулочный метизы. Они выпускаются в виде болта, на конце которого предусмотрена специальная расклинивающая гайка или предусматриваться шпилька с уширением конической формы. Чтобы внутреннее напряжение распределялось равномерно, изделия усиливаются двойным распором.

Метизы данного типа применяются в бетонах средней и высокой плотности. Благодаря большой площади контакта при небольшом диаметре стержня могут быть выдержаны значительные нагрузки.

Забивные

Для плотного бетона используются забивные метизы небольшой длины с внутренним конусом и метрической резьбой. В процессе вкручивания шпильки или болта он расклинивает основание.

Крепление легко изготовить и оно не будет выступать на поверхность. Такой вариант применяется при установке коробов, воздуховодов и прочего инженерного оборудования.

Метиз забивают в подготовленное отверстие, после чего его расклинивают с помощью кернера-бородка с последующим закручиванием стержня с резьбой любой длины.

К забивному типу относят дюбель-гвоздь или потолочный анкер, которые крепятся на основание с через деталь. Это подходящий вариант для реек, подвесов, потолков Армстронг, а также монтажных закладных. Так как болты нельзя снять, они не редко применяются в качестве противопожарного и противовандального крепежа.

Рамные

Такой тип предназначен для раскрепления дверных или оконных коробок. Разрез гильзы идёт по всей длине, а за счет небольшой  расклинивающей гайка в процессе затягивания обеспечивается поджим конструкции к проему вплоть до необходимого положения.

В верхней части гильзы с целью защиты от смещения и проворачивания вокруг оси располагаются упоры.

Саморезы по бетону

Резьба по всей длине метиза позволяет получить очень прочное соединение. При вкручивании в самореза в бетон наблюдается высокое сопротивление на вырыв или сдвиг изделия. За счет этого несущая способность оказывается очень большой.

Разжимные

К данному типу относят болт Молли, также известный как «бабочка». Используется для установки полок, светильников, карнизов и картин в пустотелых бетонных конструкциях, характеризующихся низкой несущей способностью.

Цанга на винте или болте имеет вид раскрывающейся юбки, которая в процессе вкручивания стержня упирается в полости основания с внутренней стороны.

С внешней стороны цанги специальные шипы будут углубляться в бетон, не давая метизу смещаться или проворачиваться в процессе монтажа. Такой болт может продаваться без винта.

Химические

Химический анкер представляет собой быстротвердеющую массу с полужидкой консистенцией, посредством которой болты или шпильки вклеиваются в основание.

Характеристики и размеры анкерных болтов по бетону

Болты данного типа по размерам подразделяются на три группы:

• малые — до 8×55 мм;
• средние — до 12×120 мм;
• крупные — до 24×220 мм.

Болты маркируются согласно габаритам с указанием диаметра резьбы, номера сверла, толщины закрепляемой детали, а также глубины отверстия для монтажа.

Так, например обозначение М8 10/60-115 расшифровывается следующим образом:

• диаметр резьбы — 8 мм;
• диаметр сверла — 10 мм;
• толщина прикрепляемого элемента — 60 мм;
• длина анкера — 115 мм.

Технические характеристики:

• минимальная вырывающая сила;
• допустимый максимальный крутящий момент;
• допустимый изгибающий.

Вес метизов можно посмотреть в таблице параметров крепежа.

На основании протоколов испытаний осуществляется составление специальных таблиц с данными о рекомендуемой расчетной и предельно возможной нагрузке на единицу, расстоянии между осями и от края. С учетом этих сведений производится расчет и подбор крепежа с необходимыми характеристиками.

Инструкция по установке

Монтаж анкеров по бетону осуществляется на готовое основание, либо до того, как будет начат процесс заливки монолита.

В первом случае процесс осуществляется с подготовкой скважины и установкой изделия.

Во втором случае болт, шпилька или другая закладная деталь закрепляется с помощью проволоки или приваривается к арматурному каркасу с последующей заливкой раствора.

Для защиты резьбы от загрязнения используется пленка. К дальнейшим работам приступают только тогда, когда бетон наберет необходимую прочность.

Сверление

Перед установкой забивного, распорного или разжимного анкерного болта в бетон, нужно сначала подготовить отверстие, а именно:

1. Разметить места, где будут располагаться метизы.
2. Просверлить с помощью перфоратора или дрели скважину на 20 мм длиннее стержня и диаметром в соответствии с маркировкой болта.
3. Очистить отверстие от остатков сверления посредством.

Если требуется закрепить на основании ту или иную деталь, первым делом её нужно просверлить, а после проделать скважину в несущем элементе сквозь полученное отверстие.

Установка анкера с гайкой

Необходимость применения анкерного болта с гайкой возникает при закрепления тонких конструкций к основанию, например, это может быть металлический уголок или деревянная доска.

Болт забивается в отверстие с помощью молотка, а для закручивания гайки используется ключ. Желательно задействовать накладку из обрезка доски или бруска.

Если нужно удалить болт, перед его извлечением из стены нужно сначала ослабить гайку.

Если необходимо подвесить бытовую технику или оборудование на стену, используются анкеры не с гайкой, а кронштейном. Его необходимо вкручивать до упора таким образом, чтобы в итоге крюк смог занять то положение, которое необходимо.

Установка химического анкера

Инъекционные или жидкие дюбели монтируют в соответствии с инструкцией изготовителя. Они выпускают в картриджах или капсулах. Каждый вид монтируется по своему с определенными особенностями:

• Капсула располагается в отверстии, после чего в неё вкручивают шпильку или болт. Выжидают, пока состав полностью не затвердеет.
• Картридж заряжается в пистолет, скважину заполняют под давлением, а затем производят монтаж метиза.

Технология ремонта трещин в бетоне методом инъектирования, читайте здесь.

Цены на анкерные болты для бетона

Видео: Примеры монтажа разлиных анкеров:

Прямые анкерные болты

Поиск

Прямые анкерные болты

Наши прямые анкерные болты доступны в диаметрах от 1/2″ до 1-1/2″. Если вам нужны большие размеры, позвоните по телефону (317) 898-5313. Мы можем изготовить на заказ анкерные болты диаметром до 4 дюймов. Все наши анкерные болты доступны из горячеоцинкованной стали марок A36, 55, 55 с горячим цинкованием, 105 и 304 из нержавеющей стали. Все неоцинкованные анкерные болты могут быть отправлены в течение 1-2 дней Информацию о срочных оцинкованных болтах смотрите здесь

Гладкая отделка  | Горячее цинкование | Высокая прочность  | 304 нержавеющая сталь

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

товаров на странице: 812162040100

Столбцы: 1 2 3 4 6

• Выберите параметры

  Быстрый просмотр

  1/2 «x 10» с 3-дюймовой резьбой F1554, класс 36, прямой анкерный болт

  Сейчас: $5,82

  Анкерный болт 1/2″x10″ и минимальная длина резьбы 4″. Материал F1554 Класс 36 Диаметр (мин.) 0,4435 дюйма Длина А 10 дюймов Размер резьбы 1/2″-13 Длина резьбы С 3″ Длина резьбы D 2″ Якорь…

• Выберите параметры

  Быстрый просмотр

  Анкерный болт из нержавеющей стали 304 с резьбой 1/2 дюйма x 12 дюймов с резьбой 4 дюйма

  Сейчас: 16,35 долл. США

  Конструкционный анкерный болт 1/2 x 12 дюймов и минимальная длина резьбы 4 дюйма. Материал 304 нержавеющая сталь Диаметр (мин.) 0,4435 дюйма Длина А 12 дюймов Размер резьбы 1/2″-13 Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  1/2 «x 12» с 4-дюймовой резьбой F1554, класс 36, прямой анкерный болт

  Сейчас: 5,82 $

  Конструкционный анкерный болт 1/2 x 12 дюймов и минимальная длина резьбы 4 дюйма. Материал F1554 Класс 36 Диаметр (мин.) 0,4435 дюйма Длина А 12 дюймов Размер резьбы 1/2″-13 Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  1/2 «x 12» с 4-дюймовой резьбой F1554, класс 36, оцинкованный прямой анкерный болт

  Сейчас: 7,03 $

  Конструкционный анкерный болт 1/2 x 12 дюймов и минимальная длина резьбы 4 дюйма. Материал F1554 Класс 36 Оцинкованный Диаметр (мин.) 0,4435 дюйма Длина А 12 дюймов Размер резьбы 1/2″-13 Длина резьбы С 4 дюйма мин. Длина резьбы D 2 дюйма Мин…

• Выберите параметры

  Быстрый просмотр

  5/8 «x 12» с 4-дюймовой резьбой F1554, класс 55, прямой анкерный болт

  Сейчас: 7,12 $

  Анкерный болт 5/8 x 12 дюймов и минимальная длина резьбы 4 дюйма. Материал F1554 Марка 55-С1 Диаметр (мин.) A 0,5589 дюйма Длина В 12 дюймов Размер резьбы 5/8″-11 Длина резьбы С 4″ Длина резьбы D 2″ Якорь…

• Выберите параметры

  Быстрый просмотр

  Анкерный болт из нержавеющей стали 304 с резьбой 1 дюйм x 15 дюймов с резьбой 6 дюймов

  Сейчас: $34,02

  Конструкционный анкерный болт размером 1 x 15 дюймов и минимальной длиной резьбы 6 дюймов. Материал 304 нержавеющая сталь Диаметр (мин.) A 0,9100″ Длина В 15 дюймов Размер резьбы 1″-8 Длина резьбы С 6 дюймов мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  Прямой анкерный болт 1 x 15 дюймов с резьбой 6 дюймов F1554 класса 105

  Сейчас: $17,58

  Анкерный болт 1 x 15 дюймов и минимальная длина резьбы 6 дюймов. Материал F1554 Класс 105 Диаметр (мин.) A 0,9100″ Длина В 15 дюймов Размер резьбы 1″-8 Длина резьбы С 6 дюймов мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  Прямой анкерный болт 1 x 15 дюймов с резьбой 6 дюймов F1554 класса 55

  Сейчас: 11,18 $

  Анкерный болт 1 x 15 дюймов и минимальная длина резьбы 6 дюймов. Материал F1554 Марка 55-С1 Диаметр (мин.) A 0,9100″ Длина В 15 дюймов Размер резьбы 1″-8 Длина резьбы С 6 дюймов мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  Прямой анкерный болт 7/8 «x 15» с резьбой 4 дюйма F1554 класса 105

  Сейчас: 13,56 $

  Анкерный болт 7/8″x15″ и минимальная длина резьбы 4″.

  Материал F1554 Класс 105 Диаметр (мин.) A 0,7946 дюйма Длина В 15 дюймов Размер резьбы 7/8″-9Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  Прямой анкерный болт 7/8 «x 15» с резьбой 4 дюйма F1554, класс 55

  Сейчас: 8,94 $

  Анкерный болт 7/8″x15″ и минимальная длина резьбы 4″. Материал F1554 Марка 55-С1 Диаметр (мин.) A 0,7946 дюймов Длина В 15 дюймов Размер резьбы 7/8″-9 Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  Анкерный болт из нержавеющей стали 3/4 «x 15» с резьбой 4 дюйма, прямой анкерный болт

  Сейчас: $24,30

  Конструкционный анкерный болт 3/4″x15″ с минимальной длиной резьбы 4″. Материал 304 нержавеющая сталь Диаметр (мин.) A 0,6773 дюйма Длина В 15 дюймов Размер резьбы 3/4″-10 Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  Прямой анкерный болт 3/4 x 15 дюймов с резьбой 4 дюйма F1554 класса 105

  Сейчас: 11,76 $

  Анкерный болт 3/4″x15″ и минимальная длина резьбы 4″. Материал F1554 Класс 105 Диаметр (мин.) A 0,6773 дюйма Длина В 15 дюймов Размер резьбы 3/4″-10 Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  3/4″x15″ с резьбой 4″ F1554, класс 55, прямой анкерный болт

  Сейчас: 8,25 долл. США

  Конструкционный анкерный болт 3/4 x 15 дюймов и минимальная длина резьбы 4 дюйма. Материал F1554 Марка 55-С1 Диаметр (мин.) A 0,6773 дюйма Длина В 15 дюймов Размер резьбы 3/4″-10 Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  Анкерный болт из нержавеющей стали 304 с резьбой 5/8 x 15 дюймов и резьбой 4 дюйма

  Сейчас: $12,51

  Анкерный болт 5/8″x15″ и минимальная длина резьбы 4″. Материал 304 нержавеющая сталь Диаметр (мин.) A 0,5589 дюйма Длина В 15 дюймов Размер резьбы 5/8″-11 Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  Прямой анкерный болт 5/8 x 15 дюймов с резьбой 4 дюйма F1554 класса 55

  Сейчас: 7,23 $

  Анкерный болт 5/8″x15″ и минимальная длина резьбы 4″. Материал F1554 Марка 55-С1 Диаметр (мин.) A 0,5589 дюйма Длина В 15 дюймов Размер резьбы 5/8″-11 Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  Анкерный болт из нержавеющей стали 304 с резьбой 1/2 дюйма x 15 дюймов с резьбой 4 дюйма

  Сейчас: $16,56

  Анкерный болт 1/2″x15″ и минимальная длина резьбы 4″. Материал 304 нержавеющая сталь Диаметр (мин.) 0,4435 дюйма Длина А 15 дюймов Размер резьбы 1/2″-13 Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  1/2 «x 15» с 4-дюймовой резьбой F1554, класс 36, прямой анкерный болт

  Сейчас: 5,86 $

  Конструкционный анкерный болт 1/2 x 15 дюймов и минимальная длина резьбы 4 дюйма. Материал F1554 Класс 36 Диаметр (мин.) 0,4435 дюйма Длина А 15 дюймов Размер резьбы 1/2″-13 Длина резьбы С 4 дюйма мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  1 x 15 дюймов с резьбой 6 дюймов F1554 класс 55 оцинкованный прямой анкерный болт

  Сейчас: $15,97

  Анкерный болт 1 x 15 дюймов и минимальная длина резьбы 6 дюймов. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) A 0,9100 дюймов Длина В 15 дюймов Размер резьбы 1″-8 Длина резьбы С 6 дюймов мин. Длина резьбы D 2″ Мин. Якорь…

• Выберите параметры

  Быстрый просмотр

  7/8 «x 15» с 4-дюймовой резьбой F1554 класс 55 оцинкованный прямой анкерный болт

  Сейчас: $13,06

  Конструкционный анкерный болт 7/8 x 15 дюймов и минимальная длина резьбы 4 дюйма. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) A 0,7946 дюйма Длина В 15 дюймов Размер резьбы 7/8″-9 Длина резьбы С 4 дюйма мин. Длина резьбы D 2 дюйма мин…

• Выберите параметры

  Быстрый просмотр

  3/4 «x 15″ с резьбой 4» F1554 класс 55 оцинкованный прямой анкерный болт

  Сейчас: 11,31 $

  Конструкционный анкерный болт 3/4 x 15 дюймов и минимальная длина резьбы 4 дюйма. Материал F1554 Класс 55-S1 Оцинкованный Диаметр (мин.) A 0,6773 дюйма Длина В 15 дюймов Размер резьбы 3/4″-10 Длина резьбы С 4 дюйма мин. Длина резьбы D 2 дюйма Мин…

Добавление товаров в корзину

Просмотр корзины Продолжить покупки

Анкерные болты — болтовые крепления

data-vocabulary.org/#»>
• Дом
• Товары
• Болты
• Анкерные болты

Анкерные болты

Анкерные болты представляют собой длинные болтовые соединения, используемые для крепления стали. плиты, профили и аналогичные стальные конструкции бетону. Анкерные болты также известны как бетонные анкерные болты или просто бетонные болты. Анкерные болты имеют длинный резьбовой конец для зацепления с гайками и уникальным анкерным механизмом, соответствующим к его использованию. Анкерный болт бывает разных типов, размеров и внешних покрытия, в зависимости от его применения. Анкерные болты в сочетании с гайками и шайбами. Размеры анкерных болтов определяется как в метрических, так и в имперских размерах с унифицированным национальным крупный шаг (UNC), мелкий шаг (UNF), фиксированный шаг (UN) и iso метрический профиль резьбы. Они производятся из всех материалов категории и спецификации ASTM. АСТМ А307, А325, А354, Ф1554 чаще всего поставляются спецификации для анкерных болтов.

Просмотрите страницу для получения информации о производстве анкерных болтов процесс, метод формирования, доступные размеры, подтипы, резьба типы, метрические и имперские стандарты измерения, весовые диаграммы, значения крутящего момента, категории материалов, марки и ASTM технические характеристики.

Свойства анкерных болтов

Формование	Горячая и холодная ковка
Метрический размер	от М10 до М100
Имперский размер	от 3/8 до 8 дюймов
Резьба	UNC, UNF, ISO, BSW и ACME. LEAVE A REPLY Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Газобетон Дом Разное Своими руками Советы Строительство Схема
