Размеры анкерных болтов для бетона: Размеры анкерных болтов

Анкерный болт с гайкой М8/10*60. Распорный анкер болт с гайкой 10х60.

Артикул: 101000038

• Диаметр анкера: 10 мм
• Размер резьбы: М8

• Диаметр отверстия: 10 мм

• Нагрузка на вырыв: 1.65 кН

• Характеристики

Основные размеры

Размер резьбы

М8

Диаметр анкера

10 мм

Длина анкера (гильзы)

60 мм

Толщина прикрепляемого материала

15 мм

Параметры установки

Диаметр отверстия

10 мм

Используемый ключ

13

Эксплуатационные характеристики

Нагрузка на вырыв

1.65 кН

Применяется в материалах

полнотелый кирпич, природный камень, бетон

Общая информация

Материал анкера

углеродистая сталь

Покрытие анкера

желтопассированное гальваническое цинкование

Тип анкера

с гайкой

Производитель

Китай (без бренда)

Вес

32 г

Класс прочности резьбового элемента

5. 8

Другие размеры:

• М5/6х25
• М5/6х75
• М6/8х40
• М6/8х65
• М6/8х70
• М6/8х85
• М6/8х100
• М6/8х120
• М8/10х40
• М8/10х50
• М8/10х77
• М8/10х97
• М6/10х100
• М8/10х125
• М8/10х130
• М8/10х150
• М8/10х180
• М8/10х200
• М8/10х250
• М10/12х60
• М10/12х75
• М10/12х100
• М8/12х100
• М10/12х130
• М10/12х150
• М10/12х180
• М10/12х200
• М10/12х250
• М10/12х280
• М10/12х300
• М10/14х100
• М10/14х120
• М10/14х150
• М10/14х200
• М10/14х250
• М12/16х65
• М12/16х110
• М12/16х150
• М12/16х180
• М12/16х220
• М12/16х250
• М12/16х300
• М16/20х75
• М16/20х110
• М16/20х150
• М16/20х200
• М16/20х250
• М16/20х300
• М16/20х350
• М16/20х400
• М16/24х200

11,36 за штуку (50 штук в упаковке)

Наличие на складе в Санкт-Петербурге

в наличии

1 упаковка

25.

04.2023

4 упаковки

28.04.2023

более 70 упаковок

Анкера для бетона: размеры, виды, установка

Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

• В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
• Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
• Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

• Сам болт
• Конус со слоем резьбы внутри
• Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т.д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Описание и свойства анкерного болта

Распорная система в герое статьи именуется втулкой. В нее входит болт. При ввинчивании крепежа муфта деформируется. Это залог крепкой стыковки. Не зря анкеры удерживают то, что не по силам обычным болтам. В «мертвой хватке» усовершенствованных креплений участвуют 3 силы:

• Склеивания. Этот принцип еще именуют замоноличиванием. Там, где анкерный болт соприкасается с монолитом, возникает касательное напряжение. Оно компенсирует ложащиеся на крепеж нагрузки.
• Трения. Оно так же возникает при соприкосновении болта с основанием при условии наличия распора. Его обеспечивает цанга из металла или пластиковый дюбель. Последний – вариация втулки из полимерного материала. Цанга из металла тоже способна пружинить, поскольку имеет разрезы. Давление на втулку заставляет прорези сужаться. Трение болта с основой передает на нее нагрузку, изначально приходившуюся на крепеж.
• Упора. Эта сила действует на глубине анкеровки. Втулка от давления окружающего материала деформируется, надежно обхватывая болт. Сопротивление основы смятию или излому становится той самой силой упора, снимающей нагрузку с крепежки.

В большинстве случаев крепление анкерными болтами основывается на 2-ух или 3-ех рабочих силах. Если нагрузка, приходящаяся на «якорь» больше, снимаемой с него, начинают действовать силы разрушения:

— Срез. Формируется на границе крепления основания анкера. Происходит сдвиг, переламывающий болт.

— Вырыв анкера. В отличие от среза может быть частичным. Основание сохраняет конструктивную целостность, но болт из него вылетает.

— Вырыв болтом материала. Здесь превышается уже предел прочности основания. Анкер оказывается «сильнее». Основа не выдерживает передаваемой на нее нагрузки и теряет конструктивную целостность. Как правило, материал вырывается коническим куском или кромкой, если болт установлен близко к краю.

— Пластический изгиб болта. Происходит, когда действующие на анкер силы изгиба превышают допустимые.

— Выгорание анкера. Происходит при чрезмерном нагреве самой крепежки или материала-основы. Болт попросту плавится.

— Коррозия. «Настигает» анкера, поскольку их болты, а порой и втулки, делаются из металла. При недостаточной защите сплава от влаги, он может начать ржаветь и рассыпаться.

Качество якорных крепежек регулирует ГОСТ. Анкерный болт должен соответствовать стандарту за номером 24379 от 2012-го года. В документе прописано, что изготавливаются анкера только из высокопрочных и высоколегированных сплавов.

Быть пластиковой может только втулка болта. Его длина, согласно ГОСТу, варьируется от 4,5 до 22,5 сантиметров. Размеры анкерных болтов подбираются в соответствии с прогнозируемой нагрузкой на них. Иначе, крепежки могут разрушиться сами, или нарушить целостность материала-основы.

Типы и виды анкеров и способы их крепления

Анкера по бетону могут быть самым разными, использовать какую-то одну или несколько действующих сил – упор, межмолекулярная связь в процессе склеивания, трение, изгиб, сжатие и т.д. По назначению анкера для бетона бывают рамными, потолочными, фундаментными и универсальными. По форме – изогнутыми и прямыми, со сборной либо цельной конструкцией.

Поверхность анкера может быть рифленой либо гладкой. Существуют разные типы крепежей в зависимости от площади контакта – те, что используются для пористого материала и для плотного. По способу монтажа анкерный крепеж для бетона может предполагать сквозное соединение, вклеивание, забивание, вкручивание и т.д.

Большое значение имеет материал, из которого сделан метиз. Если это сталь класса прочности 6.8 и выше, покрытая антикоррозийным покрытием, то крепление будет максимально прочным. А вот латунь не выдержит серьезных вертикальных нагрузок.

Распорные

Распорные анкера для бетона обычно применяются с гайками, здесь рабочей является сила трения. Представляют собой небольшую шпильку с резьбой, наконечником в виде конуса и втулкой. Когда крепеж вкручивается в основание, он расклинивается и прочно держит крепеж в монолите.

Основные преимущества таких анкеров: возможность выполнить сквозной монтаж, легкость и простота в установке, прекрасные показатели несущей способности. Клиновые анкера выбирают в основном для плотных бетонов, они погружаются глубоко, второй раз использоваться не могут.

Если на анкерный болт вместо гайки установлен на конце крюк (кронштейн), крепление подходит для навесного оборудования. Клиновые анкеры бывают гильзовыми и втулочными. Такой болт выглядит как втулка со специальными вырезами, на конце может быть выполнен со шпилькой с коническим расширением либо расклинивающей гайкой. Используются для оснований средней и высокой плотности. Небольшая площадь контакта даже при минимальном диаметре изделия дает возможность выдерживать значительные нагрузки.

Анкерный болт с гайкой может быть электроцинкованным (КА), горячецинкованным (КАК), а также обладать кислотостойкой способностью (КАН). Сюда же относят винтовые анкеры, сделанные из нержавейки (RAR).

Забивные

Забивные анкеры для бетона выбирают для плотных бетонов. Это короткие болты с внутренним конусом и метрический резьбой. Крепеж расклинивает основание при вкручивании шпильки или болта в бетон, крепление на поверхность не выступает.

Установка анкеров в бетон с использованием данного типа болтов актуальна при монтаже коробов, потолочных воздуховодов, устанавливают инженерное оборудование. Перед тем, как забить анкер в бетонную стену, сверлят соответствующее отверстие. Потом забивают метиз, кернером-ободком расклинивают его, вкручивают резьбовой стержень нужной длины.

К данному типу анкеров относятся дюбель-гвоздь, потолочный анкер. Удобно крепить на них подвесы, рейки, потолки Армстронг. Часто крепеж применяют в качестве противопожарного или антивандального, так как болт несъемный.

Рамные

Используются для раскрепления дверных и оконных коробов. Гильза выполнена с разрезом по длине, небольшая расклинивающая гайка в процессе затягивания хорошо поджимает к проему конструкцию, доводя до нужного положения. Для защиты от смещений и проворачивания вокруг собственной оси вверху гильзы есть упоры.

Саморезы по бетону

Здесь надежность соединения обеспечивается резьбой, выполненной по всей длине болта. В процессе вкручивания в бетонное основание создается мощное сопротивление на вырыв либо сдвиг изделия. Поэтому при использовании данного типа крепежа наблюдается очень высокая несущая способность. Саморез способен легко принять до 100 килограммов нагрузки, очень надежен в эксплуатации и просто в монтаже.

Разжимные

В обиходе такой тип анкеров называется «бабочка» (он же болт Молли). Используется для монтажа карнизов, полок, светильников, картин и других элементов в пустотелые конструкции с небольшой несущей способностью. Цанга на винте или болте выполнена в виде расклинивающейся юбки, которая в процессе вкручивания стержня в основание упирается во внутреннюю часть полости основания. По внешней стороне цанги в бетон углубляются специальные шипы, которые не позволяют болту смещаться либо проворачиваться в момент установки.

Химический анкер

Анкерный болт для бетона выполнен в формате полужидкой массы, которая быстро твердеет. Именно этой массой болт или шпилька вклеиваются в монолит. Благодаря составу удается обеспечить надежную связь основания и болта без локальных либо точечных напряжений, но с равномерным распределением нагрузки по всей длине крепежа.

Химические анкера для бетона вообще не провоцируют внутреннего напряжения, существенно уменьшая риски разрушений и деформаций.

Важные параметры и виды анкерных болтов

Болты изготавливаются по ГОСТу из легированных сталей повышенной прочности. В целом анкерный болт – это стальной стержень цилиндрической формы длиной 45-225 мм. С одного конца оснащен резьбой, другой является крепежным. Любой анкер выглядит как втулка с распорным элементом, выполненный в виде конической формы гайки.

Когда крепеж ввинчивается в несущую конструкцию для анкера, муфта под его воздействием сильно деформируется, создавая сильное сцепление с основанием. За счет этого вырвать болт из стены можно лишь с ее частью.

Классификация анкерных болтов, помимо их размеров и материала изготовления, производится по следующим параметрам:

• метод сцепления в основании – бурильные, забивные, винтовые;
• вид фиксации в месте крепления – расширение, трубка, распор;
• конструктивные нюансы анкера – цельный, стержневой, сборный, цилиндрический.

Помимо приведенной классификации, анкерные болты по конструктивным особенностям могут быть либо временные, либо постоянные.

Такая хорошая сцепка достигается при наличии упора и достаточной действующей силы трения. Анкерные болты химического типа также держатся еще и за счет смолы, склеивающей болт с анкером.

Существует такая техническая характеристика, как вырывной показатель анкерного болта, показывающий, какое усилие необходимо приложить, чтобы выдернуть болт из анкера. Измеряется прилагемое усилие в килоньютонах, и согласно ГОСТу оно должно превышать 10,5 кН.

Вырыв анкерного болта, как правило, происходит в двух случаях: если болт был вкручен на недостаточное количество оборотов, либо когда произошел вырыв конической гайки. Возможен еще вариант вырыва вместе с дюбелем и фрагментом стены.

Немаловажны также прочность на изгиб и скручивание. Для изгибающего момента анкерного болта эта величина не должна превышать 5-25 нм, для крутящего – 10-40 нм. Чем меньше эти показатели, тем прочнее и жестче болт.

Размеры и характеристики анкерных болтов

Прежде, чем решить, какой анкер лучше для бетона в выполнении конкретных задач, необходимо рассмотреть не только разнообразие конструкций, но и размеры, ведь крепежи могут быть различной длины, диаметра.

Классификация анкеров по размеру:

• Малые – сечение до 8 миллиметров/длина до 55
• Средние анкера – до 12/120 миллиметров
• Крупные – с максимальными размерами диаметра 24 и длины 220 миллиметров

Анкерный болт для бетона размеры может иметь разные: характеристики определяются тремя показателями. Так, если расшифровать маркировку М8 10/60-115, то это будет: диаметр резьбы анкера М8, внешний диаметр 10 (именно с таким диаметром сверлится отверстие для крепежа, это диаметр сверла), длина анкера – 115 миллиметров, примерная толщина элемента, который планируется укрепить – 60 миллиметров.

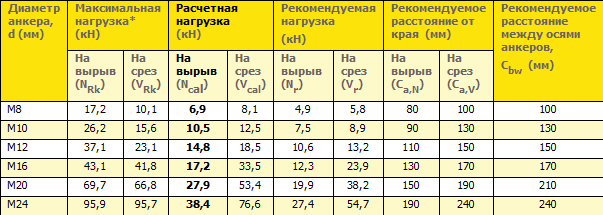

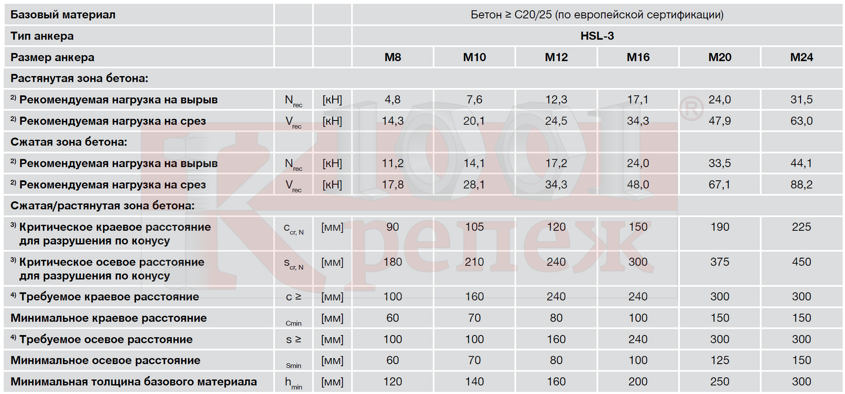

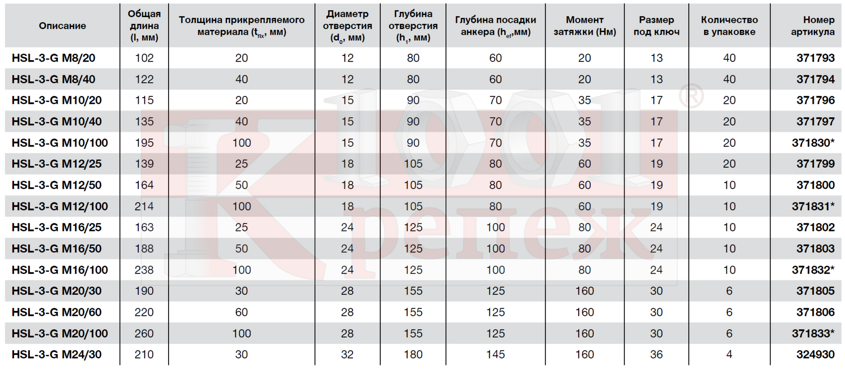

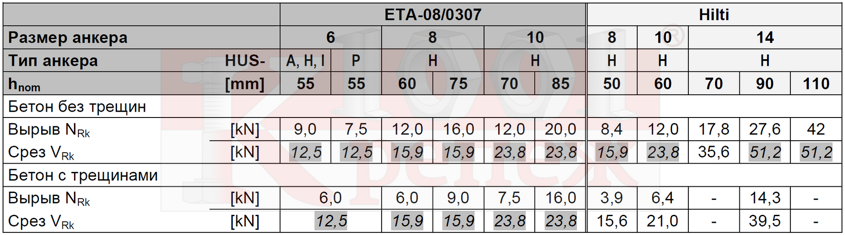

Все технические характеристики анкеров указываются в таблице, это могут быть вес, максимальный крутящий и допустимый изгибающий момент, минимальная вырывающая сила, оптимальные нагрузки, расстояние между осями и до края и т.д. В соответствии со всеми этими параметрами выбирают подходящие изделия и выполняют качественное крепление к бетону анкерами.

Применение

Анкерные болты механического типа выдерживают большие нагрузки при соединении с малопористыми поверхностями. Если речь идет о материалах с неоднородной пористой структурой, тогда подойдут химические анкера.

Анкерные болты по бетону бытового назначения отлично подходят для монтажа сантехники, подвесных систем, дверей, потолков и других предметов.

Клиновые болты монтируются в плотные поверхности. Если рассматривать их применения в быту, чаще крепят спортивные уголки, боксерские груши. Существуют также анкера, которые можно использовать для крепления к фундаменту с трещинами. При выборе анкерного болта нужно брать во внимание не только особенности изделия, но и основания, на которое нужно закрепить болт.

Болты-шпильки могут крепиться к монолитным конструкциям и тем, которые дали трещины. По этому критерию разделяют категории HAS и HST. Эксплуатационные свойства болтов указаны на упаковке. Также должна быть маркировка по международным стандартам. Их расшифровка предоставит информацию о: материале, выдерживаемых нагрузка (вырывание и срез), условиях эксплуатации, типе, размерах, технических свойствах.

Перед монтажом обязательно рассчитайте силу напряжения стен и потолков. Поскольку анкера востребованы в строительной сфере, их часто применяют для установки массивных и габаритных конструкций.

По стоимости самым дорогим считается химический тип. Это инновационные разработки, которые на российском рынке тестируют еще не так активно, в отличие от европейского. Крупные строительные холдинги уже пользуются преимуществами химических анкеров.

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Силы разрушения анкерного болта

При неправильных расчетах допустимых нагрузок, на анкерный болт могут влиять силы разрушения. Их существует несколько:

1. Срез. Риск его образования существует на месте крепежа анкерного болта. В итоге болт просто ломается.
2. Вырыв анкерного болта. Такой сценарий означает, что стержень болта полностью или частично выходит из отверстия.
3. Вырыв самого материала. В этом случае происходит вырыв поверхности, на которую крепили анкер. Это случается из-за того, что основание не выдерживает нагрузки.
4. Изгиб. Превышение предельно допустимых нагрузок может привести к деформации крепежа.
5. Сгорание. Стержень болта меняет свою форму из-за влияния высоких температур.
6. Коррозия. Она проявляется в случае выбора неподходящего типа прочного анкерного болта в соответствии с условиями эксплуатации. В некоторых случаях это могут быть некачественные болты без сертификатов качества, которые не прошли тестирования и дополнительную обработку для сохранения своих свойств.

Все анкера должны соответствовать стандартам ГОСТа. По маркировке изделий можно узнать все технические особенности изделия, условия применения, нагрузки, свойства материала, из которого они изготовлены.

Анкера преимущественно используются в твердых материалах. Если готовить о химических анкерных болтах, инновационные разработки подходят и для пористых оснований. Несмотря на изобилие видов, принцип фиксации одинаковый. Анкера способны гарантировать надежность креплений, долговечность и устойчивость к внешним факторам воздействия.

Плюсы и минусы применения

Основные преимущества использования анкерных болтов для бетона – максимальная надежность и прочность конструкций. Анкеры могут выдерживать огромные нагрузки, гарантируют качественное крепление в бетоне с характеристиками, которых не удастся добиться с использованием других типов крепежей.

Основные преимущества анкеров для бетона:

• Устойчивость к деформациям и коррозии
• Легкость, простота и высокая скорость монтажа
• Стойкость к динамичным и статичным нагрузкам разного типа
• Большой выбор анкеров по длине, диаметру, типу крепления, нагрузке, функциям, форме, материалу и т.д.

Подобрать анкерный болт для реализации той или иной задачи не составит труда. Явных недостатков у данного типа крепежа нет. Разве что нужно вспомнить про некоторые особенности: важность точности разметки, правильного подбора сверла для бетона и определения глубины отверстия, необходимость использования определенного набора инструментов.

Классификация анкеров по типу конструкции

Все анкерные болты объединяет принцип установки. При вкручивании увеличивается размер поперечного размера болта. За счет этого крепеж фиксируется. В зависимости от особенностей конструкции выделяют несколько особенностей анкерного болта:

• клиновой анкер. Втулка расширяется при вкручивании, как и другие крепежи этого типа. В области резьбы есть гайка. При креплении клинового анкерного болта понадобится закрутить гайку с помощью рожкового ключа. Такие болты выдерживают большие нагрузки. Недостатком такого крепежа считают повышенное напряжение на поверхность, к которой он крепится. Из-за этого целесообразно монтировать клиновой анкер исключительно в однородные прочные материалы.
• втулочный гаечный анкер. Это металлический крепеж с фиксирующей частью в виде гильзы. На одном конце шпильки расположена головка, которая в процессе вкручивания перемещается по резьбе. Втулочные анкера допустимо использовать в пористых поверхностях. Даже хрупкие поверхности способны выдержать минимальное напряжение от анкерного болта. Однако наряду с преимуществами он способен выдерживать не такие большие нагрузки, как клиновой;
• цанговый. Отличается усовершенствованной структурой втулки болта. На гильзе образовываются 4 лепестка. В результате вкручивания меняется форма рабочей поверхности и увеличивается сила трения, что гарантирует прочность анкерного соединения. Анкер с цангой по нагрузочным способностям сопоставим с клиновым анкерным болтом. Он применяется для легких видов покрытий. По цене на порядок дороже других видов из-за большого спора;
• забивной. Втулка в таких изделиях имеет форму конуса с разрезами. С помощью молотка клин, расположенный внутри гильзы, распирает втулку, фиксируя болт. Наиболее востребованный болт при монтаже бетонных конструкций и фундаментных работ.

Для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Как установить анкерный болт в бетон

Весь процесс достаточно простой, главное – верно выполнить замеры и максимально точно все реализовать. Но есть несколько нюансов, которые необходимо учитывать.

Практические советы по установке анкеров в бетон:

• На показатель прочности крепежа влияет не только анкер, но и качества материала основания (бетона в данном случае), правильная подготовка к монтажу, учет материала прикрепляемой конструкции и конструкции самого болта.
• Если на стену нанесен слой отделки, отверстие должно быть глубже, так как отделка обычно обладает меньшей прочностью, чем бетон.
• Сверло желательно брать на 0.5 миллиметра тоньше диаметра будущего отверстия.
• При работе с перфоратором лучше всего применять наконечник из специального твердосплавного материала.
• Внимательно читать инструкцию – на упаковке с анкерами должны быть указаны допустимое усилие и максимальное число оборотов.
• Вкручивая анкер в пенобетон или газобетон, ни в коем случае не крутить до упора, так как материал может разрушиться.

Вечный крепеж: дюбель для бетона

Дюбель – это распорный элемент, выполненный из полипропилена или нейлона, который по функции и особенностям работы схож с анкером. Самостоятельно не используется, крепится в бетоне специальными гвоздями или саморезами. Для упрочнения фиксации часто выполняется с шипами или усиками.

Данный тип крепления используется там, где нет слишком больших нагрузок на бетон – крепление полок, крюков для телевизоров, осветительных приборов. В стену из бетона дюбели забивают молотком, саморезы вворачивают шуруповертом или отверткой. Для вбивания гвоздей также понадобится обычный молоток.

Можно также встретить дюбель-гвозди, предназначенные для использования с механическим пистолетом. Крепеж в бетоне выполняют металлическим, внешне он чем-то напоминает пулю. Актуален там, где нужно подвесить большое количество предметов небольшого размера.

Нагель по бетону: быстро, но прочно

Нагели – это шурупы по бетону, которые чаще всего используются для обустройства крепежа возле краев бетонной стены. Крепеж не требует дополнительной фиксации, вкручивается в отверстие, куда предварительно заливают немного эпоксидного клея. Сверлить отверстия не обязательно – нагель может вкручиваться прямо в бетонную стену. Если же отверстие в бетоне все равно нужно делать, то лучше выбрать дрель (перфоратор может повредить стену).

Вкручивают шуруповертом – и после этого нагель выкрутить обратно уже невозможно. Поэтому предварительную разметку нужно выполнять особенно тщательно.

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.
2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.
3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.
4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.
6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.

| Бирмингемский крепеж

7 ноября 2017 г. By Birmingham Fastener

В этой таблице приведены значения длины изогнутых анкерных болтов. Все размеры указаны в дюймах. Чтобы получить версию нашей таблицы для печати, загрузите нашу таблицу длин анкерных болтов в формате PDF. Чтобы узнать больше об анкерных болтах, ознакомьтесь с нашим блогом об их типах и использовании.

Рубрики: Изогнутые болты С тегами: изогнутые болты, схемы, ресурсы

КОНСТРУКЦИЯ АНКЕРНЫХ БОЛТОВ, ВКЛАДЫВАЕМЫХ В БЕТОННУЮ КЛАДКУ

ТЭК 12-03С

ВВЕДЕНИЕ

Функция анкерных болтов заключается в передаче нагрузки на кладку от таких приспособлений, как ригели, пороги и опорные плиты. И сдвиг, и растяжение передаются через анкерные болты, чтобы противостоять расчетным силам, таким как подъем из-за ветра в верхней части колонны или стены или вертикальные гравитационные нагрузки на ригели, поддерживающие балки или фермы (см. Рисунок 1). Величина этих нагрузок значительно варьируется в зависимости от применения.

В настоящем ТЭК обобщены требования к правильному проектированию, детализации и установке анкерных болтов, встроенных в бетонную каменную конструкцию, на основе положений редакции 2013 г. Строительных норм и правил для каменных конструкций (ссылка 1). Следует отметить, что в изданиях 2012 года Международного строительного кодекса и Международного жилищного кодекса (ссылки 3 и 4) содержатся ссылки на положения Строительных норм и правил издания 2011 года для каменных конструкций (сноска 5), которые не содержат существенных отличий от следующие методологии анализа и проектирования.

Рисунок 1—Расчетные нагрузки на анкеровку

Типы и конфигурации анкеровки

Анкерные болты обычно можно разделить на две категории: встроенные анкерные болты, которые помещаются в цементный раствор во время возведения кладки; и постустановленные анкеры, которые размещаются после возведения кладки.

Конфигурации анкерных болтов, предусмотренные Строительными нормами и правилами для каменных конструкций, относятся к одной из двух категорий:

• Анкеры с изогнутыми стержнями, которые включают обычные болты J и L, представляют собой стальные стержни с резьбой с крючками на конце, встроенные в кладку. . Анкерные болты с изогнутыми стержнями должны соответствовать требованиям к материалам Стандартной спецификации для углеродистой конструкционной стали, ASTM A36/A36M (ссылка 6).
Анкеры с головкой
• включают обычные болты с квадратной или шестигранной головкой с резьбой, а также плоские анкеры (где стальная пластина приварена к концу болта). Анкерные болты с головкой должны соответствовать требованиям Стандартных технических условий для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на кв. дюйм, ASTM A307, класс A (ссылка 7).

Для других конфигураций анкерных болтов, включая анкеры с последующей установкой, расчетные нагрузки определяются путем испытаний не менее пяти образцов в соответствии со Стандартными методами испытаний на прочность анкеров в бетонных и каменных элементах, ASTM E488 (ссылка 8) при нагрузках. и условия, которые представляют предполагаемое использование. Допустимые расчетные значения напряжения ограничены 20% от средней испытанной прочности анкерного болта. Используя расчетные положения по прочности, номинальная расчетная прочность ограничена 65% от средней испытанной прочности.

Строительные нормы и правила для каменных конструкций (ссылка 1) содержит положения о расчете анкерных болтов как для расчета допустимого напряжения, так и для методов расчета прочности (главы 2 и 3 соответственно). Обзор этих подходов к проектированию можно найти в Расчете допустимых напряжений бетонной кладки, ТЕК 14-7С, и Положениях по расчету прочности бетонной кладки, ТЕК 14-4В (ссылки 9, 10). Обратите внимание, что глава 5 свода правил также включает предписывающие критерии для крепления пола и крыши, которые применимы к каменной кладке, разработанной эмпирическим путем, но эти положения здесь не рассматриваются.

Хотя многие требования к конструкции анкеров различаются в зависимости от методов расчета допустимого напряжения и прочности, некоторые положения обычно являются общими для этих двух подходов к проектированию. Следующее обсуждение и темы относятся к анкерам, спроектированным с использованием методов расчета допустимого напряжения или прочности.

Эффективная площадь анкерных болтов

Для обоих методов расчета чистая площадь анкерных болтов, используемая для определения расчетных значений, представленных в настоящем ТЭК, принимается равной следующим значениям, которые учитывают уменьшение площади из-за наличия анкера резьба:

Анкер ½ дюйма = 0,142 дюйма² (91,6 мм²)
Анкер ⅝ дюйма = 0,226 дюйма² (145,8 мм²)
Анкер ¾ дюйма = 0,334 дюйма² (215,4 мм²)
Анкер ⅞ дюйма = 0,462 дюйм² (298,0 мм²)

Эффективная длина анкеровки

Минимальная эффективная длина анкеровки для анкерных болтов составляет четыре диаметра болта (4 d _b ) или 2 дюйма (51 мм), в зависимости от того, что больше (см. 2). Длина заделки болтов с головкой, l _b , измеряется параллельно оси болта от поверхности каменной кладки до опорной поверхности головки болта. Для анкеров с изогнутыми стержнями эффективная длина заделки измеряется параллельно оси болта от поверхности каменной кладки до опорной поверхности на изогнутом конце минус один диаметр анкерного болта.

Рисунок 2—Минимальная эффективная длина анкеровки

Размещение

Анкерные болты должны быть залиты цементным раствором, за исключением того, что анкеры диаметром ¼ дюйма (6,4 мм) разрешается размещать в швах строительного раствора, расположенных на толщиной не менее ½ дюйма (12,7 мм). За исключением анкеров, размещенных в швах строительного раствора, требуется минимальный зазор ¼ дюйма (6,4 мм) и ½ дюйма (12,7 мм) между анкерным болтом и ближайшей поверхностью кладки для мелкозернистого и крупнозернистого раствора соответственно. Это требование применяется к анкерным болтам, заделанным в верхнюю часть каменной кладки, а также к болтам, проникающим через лицевые оболочки каменной кладки, как показано на рисунке 2. Хотя исследования (ссылка 11) показали, что размещение анкеров в отверстиях увеличенного размера в лицевой оболочки не оказывают значительного влияния на прочность или производительность анкеров по сравнению с теми, которые размещаются в отверстиях, лишь немного превышающих диаметр анкера, в правилах принято решение сохранить эти требования к зазору в качестве удобного средства проверки того, что цементный раствор надлежащим образом затвердел вокруг анкерного болта. .

Несмотря на то, что это редко имеет решающее значение в типичном проекте каменной кладки, Требования строительных норм и правил для каменных конструкций также требуют, чтобы расстояние между параллельными анкерами было как минимум равно диаметру анкера, но не менее 1 дюйма (25,4 мм), чтобы обеспечить адекватные характеристики анкера и закрепление цементного раствора вокруг анкера.

Существующие нормы кладки не учитывают допуски на размещение анкерных болтов. При отсутствии таких критериев строительные допуски, используемые для размещения конструктивной арматуры, могут быть изменены для применения к анкерным болтам. Чтобы правильно выровнять анкерные болты во время заливки раствора, можно использовать шаблоны для удержания болтов в пределах необходимых допусков. Шаблоны, которые обычно изготавливаются из дерева или стали, также предотвращают утечку раствора в тех случаях, когда анкеры выступают сбоку от стены.

Зоны прогнозируемого сдвига и растяжения

Зона прогнозируемого разрыва при растяжении, A _pt , и площадь прогнозируемого разрыва при сдвиге, A _pv , для головных и изогнутых стержневых анкеров определяются по уравнениям 1 и 2. следующим образом:

Расстояние от края анкерного болта, l _до , измеряется в направлении приложенной нагрузки от центра анкерного болта до края каменной кладки. Когда проектируемые площади соседних анкерных болтов перекрываются, часть площади перекрытия уменьшается наполовину для расчета A _pt или A _pv , как показано на рис. 3. Любая часть проектируемой площади, которая попадает в открытую ячейку, открытое ядро, открытое головное соединение или выходит за пределы каменной кладки, вычитается из расчетное значение A _pt и A _pv . Графическое представление конуса разрушения при растяжении показано на Рис. 4.

Рис. 3 — Уменьшение площади проекции при перекрытии конусов разрушения

Рисунок 4—Предполагаемый конус разрушения анкерных болтов

Натяжение

Допустимая осевая растягивающая нагрузка Ba для анкерных болтов с головкой и изогнутым стержнем принимается как наименьшее значение из уравнения 3, допустимая осевая растягивающая нагрузка определяется прорывом каменной кладки и Уравнение 4, допустимая осевая растягивающая нагрузка, зависящая от текучести анкера. Для анкеров с изогнутыми стержнями допустимая осевая растягивающая нагрузка также должна быть меньше нагрузки, определяемой уравнением 5 для выдергивания анкера.

Сдвиг

Допустимая сдвигающая нагрузка, B _v , для анкерных болтов с головкой и изогнутыми стержнями берется наименьшее значение из уравнения 6, допустимая поперечная нагрузка зависит от разрушения кладки, уравнение 7, допустимая поперечная нагрузка зависит от разрушения кладки, уравнение 8, допустимая поперечная нагрузка, зависящая от выступа каменной кладки, и уравнение 9, допустимая поперечная нагрузка, определяемая податливостью анкера.

Комбинированный сдвиг и растяжение

Анкерные болты, подвергаемые комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:

Зависимость между приложенными растягивающими и сдвигающими нагрузками и допустимыми растягивающими и сдвигающими нагрузками показана на рисунке 5.

Рисунок 5 — Конфигурация для примера расчета

Расчетные положения для анкерных болтов с использованием метода расчета прочности почти идентичны используется для расчета допустимого напряжения с соответствующими изменениями для преобразования требований для получения номинального осевого растяжения и расчетной прочности на сдвиг. Коэффициенты снижения прочности Φ для использования в уравнениях с 11 по 18 принимаются равными следующим значениям:

• при контроле номинальной прочности анкера путем продавливания кладки, разрушения кладки или выдавливания анкера Ф принимается равным 0,50,
• при контроле номинальной прочности анкера податливостью анкерного болта Φ принимается равным 0,90,
• при контроле номинальной прочности анкера выдергиванием анкера Ф принимается равной 0,65.

Растяжение

Номинальная осевая прочность на растяжение, B _и , для анкерных болтов с головкой и изогнутой балкой принимается как меньшее из Уравнения 11, номинальной осевой прочности на растяжение, определяемой прорывом каменной кладки, и Уравнения 12, номинальной осевой прочности предел прочности при растяжении определяется податливостью анкера. Для анкеров с изогнутыми стержнями номинальная осевая прочность на растяжение также должна быть меньше, чем определенная по уравнению 13 для отрыва анкера.

Сдвиг

Номинальная прочность на сдвиг, Bvn, для анкерных болтов с головкой и изогнутых стержней принимается как наименьшее из Уравнение 14, Номинальная прочность на сдвиг, определяемая разрушением кладки, Уравнение 15, Номинальная прочность на сдвиг, определяемая разрушением кладки , Уравнение 16, номинальная прочность на сдвиг, зависящая от выдвигания каменной кладки, и Уравнение 17, номинальная прочность на сдвиг, зависящая от податливости анкера.

Комбинированный сдвиг и растяжение

Как и при расчете допустимого напряжения, анкерные болты, подвергающиеся комбинированному осевому растяжению и сдвигу, также должны удовлетворять следующему уравнению единства:

Два анкера с головкой ½ дюйма (12,7 мм) представляют собой болтовое соединение балки крыши с каменной стеной толщиной 8 дюймов (203 мм), см. рис. 5 ниже. Стена имеет минимальную указанную прочность на сжатие, f’ _м 2000 фунтов на квадратный дюйм (13,8 МПа). Болты имеют эффективный предел текучести 60 тысяч фунтов на квадратный дюйм (413,7 МПа), эффективную длину заделки и расстояние между болтами 6 дюймов (50,8 мм).

Допустимое расчетное напряжение

Можно предположить, что D + L _R – основная комбинация нагрузок. При этом общая расчетная сила сдвига для соединения составляет 1600 фунтов (7,12 кН), при этом каждый анкерный болт выдерживает половину общей нагрузки. Как это обычно бывает с болтовыми соединениями, подвергаемыми сдвигу, нагрузка передается со смещением, равным e, равному аддитивной толщине ригеля и соединительных элементов. Эта внецентренная нагрузка создает пару сил с растягивающими усилиями в анкере и опоре каменной стены. Используя инженерную оценку, плечо момента можно приблизительно определить как ⅚ умноженное на расстояние от центральной линии болта до края ригеля, обозначенное как 9.0533 x для этого примера. Индуцированная сила натяжения всего соединения может быть рассчитана следующим образом:

Используя уравнение 1, можно определить площадь разрыва при растяжении для каждого болта, которая составляет 113,10 дюйма² (729,68 см²), однако из-за близости болтов к одному во-вторых, есть перекрытие прогнозируемой области прорыва. Чтобы учесть это, при анализе отдельного болта необходимо уменьшить предполагаемую площадь прорыва на половину площади перекрытия. Измененная площадь проекции для каждого болта становится:

Используя приведенное выше уравнение, модифицированный A _pt равен 90,99 дюйма² (578,03 см²).

В свою очередь, прочность на растяжение в осевом направлении контролируется либо разрушением каменной кладки (уравнение 3), либо податливостью анкера (уравнение 4) и определяется следующим образом (уравнение 5 явно для анкеров с изогнутыми стержнями и не требует проверки):

Для В этом примере прочность на растяжение в осевом направлении контролируется прочностью каменной кладки на отрыв, B _ab .

Аналогичным образом, чтобы определить допустимую прочность на сдвиг, обычно рассчитывают площадь разрыва при сдвиге для каждого анкера. Для этого конкретного примера, учитывая направление сдвиговой нагрузки и большое расстояние до края, прорыв каменной кладки при сдвиге не будет определяющим видом разрушения. Расчетные значения прочности на разрушение каменной кладки (уравнение 7), выдвигание анкера (уравнение 8) и растяжение анкера (уравнение 9) следующие:0533 Б _ВК .

Проверка комбинированных эффектов нагрузки для отдельного анкера по уравнению 10 дает следующее:

Поскольку отношение спроса к грузоподъемности меньше 1,0, расчет выполнен.

Расчет прочности

Предполагается, что управляющая комбинация нагрузок для соединения составляет 1,2 D +1,6 L _R . При этом влияние внецентренной сдвигающей нагрузки анализируется аналогично примеру расчета допустимого напряжения, что дает факторизованную растягивающую силу 2688 фунтов (11,9 фунта). 6 кН), действующей на все соединение. Расчетная сдвигающая нагрузка, действующая на соединение, составляет 2240 фунтов (9,96 кН).

Опять же, ссылаясь на уравнение 1 и изменяя его для перекрытия предполагаемой области прорыва, A _pt для каждого анкерного болта получается равным 90,99 дюйма² (578,03 см²). Для пояснения обратитесь к примеру расчета допустимого напряжения.

Прочность на осевое растяжение, определяемая путем расчета разрушения кладки (уравнение 11) и текучести анкера (уравнение 12), является следующей (как и раньше, уравнение 13 не нужно проверять, так как оно применимо только к анкерам с изогнутыми стержнями):

Номинальная осевая прочность на растяжение зависит от текучести анкера, B _и .

Номинальная прочность на сдвиг контролируется разрушением каменной кладки (уравнение 15), выдвиганием анкера (уравнение 16) и податливостью анкера (уравнение 17) и проверяется следующим образом (как объяснялось ранее, для этого примера геометрия стены и направление нагрузки указывают прорыв при сдвиге маловероятен):

В этом примере номинальная прочность на сдвиг для каждого анкера контролируется разрушением каменной кладки, Б _ВНК .

Применяя соответствующие коэффициенты снижения прочности Φ = 0,9 для податливости анкера под действием растягивающих нагрузок и Φ = 0,5 для разрушения кирпичной кладки под действием сдвигающих нагрузок и проверяя комбинированные эффекты нагрузки для отдельного анкера по уравнению 18, получаем следующее:

С отношение спроса к мощности менее 1,0, проект удовлетворен.

ОБОЗНАЧЕНИЯ

A _b           = площадь поперечного сечения анкерного болта, дюйм² (мм²)
A _pt          = площадь проекции на каменную поверхность прямого круглого конуса для расчета предела прочности при растяжении анкерных болтов, дюйм² (мм²)
A _pv        -половина прямого круглого конуса для расчета прочности на отрыв анкерных болтов, дюйм² (мм²)
B _a          = допустимая осевая нагрузка на анкерный болт, фунты (Н)
B _ab        = допустимая осевая растягивающая нагрузка на анкерный болт при управлении выломом каменной кладки, фунт (Н)
B _и        = номинальная осевая прочность анкерного болта, фунты (Н)
B _{и b}      = номинальная осевая прочность анкерного болта на растяжение при прорыве каменной кладки, фунты (Н) _{35      = номинальная осевая прочность анкерного болта на растяжение под действием вытягивания анкера, фунты (Н)
B и       = номинальная осевая прочность анкерного болта на растяжение под действием деформации стали, фунты (Н)
B ap        = допустимая осевая растягивающая нагрузка на анкерный болт при управлении вытягиванием анкера, фунты (Н)
B as        = допустимая осевая растягивающая нагрузка на анкерный болт при управлении податливостью стали, фунты (Н)}

6 B _v          = допустимое усилие сдвига на анкерном болте, фунты (Н)
B _vb        = допустимое усилие сдвига на анкерном болте при прорыве каменной кладки, фунты (Н)

v 6

B B B        = допустимо поперечная нагрузка на анкерный болт при смятии каменной кладки, фунт (Н)
B _vn        = номинальная прочность анкерного болта на сдвиг, фунты (Н)
B _vnb      = номинальная прочность анкерного болта на сдвиг при прорыве каменной кладки, фунты 55n 5 90 9033 B 6 90 35 = номинальная прочность анкерного болта на сдвиг, управляемая смятием каменной кладки, фунты (Н)
B _vnpry   = номинальная прочность анкерного болта на сдвиг, управляемая анкерным выносом, фунты (Н)
B _vns      = номинальная Прочность на сдвиг анкерного болта при регулировании текучестью стали, фунт (Н)
B _vpry    = допустимая поперечная нагрузка на анкерный болт при управлении анкерным подпором, фунты (Н)
b _a         = нефакторизованная осевая нагрузка на анкерный болт, фунты (Н)
b _af        = осевая нагрузка на анкерный болт, фунты (Н) v b          = нефакторизованная сила сдвига на анкерный болт, фунт (Н)
b _vf        = коэффициент поперечной силы в анкерном болте, фунты (Н) прилагаемые нагрузки на болтовое соединение , дюймы (мм)
e _b         = проекционное удлинение ноги изогнутого анкерного стержня, измеренное от внутреннего края анкера в месте изгиба до самой дальней точки анкера в плоскости крюка, дюймы (мм)
f ‘ _м        = указанная прочность каменной кладки на сжатие, psi (МПа)
f _y          = указанный предел текучести стали для анкеров, фунт/кв. дюйм (МПа)
l _b          = эффективная длина заделки анкерных болтов, 5 дюймов 3 l 9053 9053 9053 0536         = анкерный болт краевое расстояние, измеренное в направлении нагрузки, от края каменной кладки до центра поперечного сечения анкерного болта, дюймы (мм)
s           = расстояние между анкерами, дюймы (мм)
x           = глубина от центра линия анкера к краю ригеля
Φ          = коэффициент снижения прочности.

Спецификация для каменных конструкций, TMS 605-13/ACI 530.1-13/ASCE 6-13, Отчет Объединенного комитета по стандартам каменной кладки, 2013 г.

Международные строительные нормы и правила, Совет по международным нормам, 2012 г.

Международный жилищный кодекс, Международный совет по кодексу, 2012 г.

Требования строительных норм и правил к каменным конструкциям, TMS 402-11/ACI 530-11/ASCE 5-11, Отчет Объединенного комитета по стандартам каменной кладки, 2011 г.

Стандартные технические условия

для углеродистой конструкционной стали, ASTM A36-12, ASTM International, 2012.

Стандартные технические условия

для болтов и шпилек из углеродистой стали, предел прочности при растяжении 60 000 фунтов на квадратный дюйм, ASTM A307-12, ASTM International, 2012.

Стандартные методы испытаний на прочность анкеров в бетонных и кирпичных элементах, ASTM E488-10, ASTM International, 2010.

Расчет допустимых напряжений бетонной кладки, TEK 14-7C, Национальная ассоциация бетонщиков, 2011 г.

Положения о расчете прочности бетонной кладки, TEK 14-4B, Национальная ассоциация бетонщиков, 2008 г.

Испытание анкерных болтов в кладке из бетонных блоков, Таббс, Дж. Б., Поллок, Д. Г., и Маклин, Д. И., Журнал Masonry Society Journal, 2000.

NCMA TEK 12-3C, редакция 2013 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.
