Анкеры для бетона — размеры, типы, монтаж

Успешная эксплуатация объекта зависит от многих факторов. Одним из наиболее основным является правильное обустройство сооружения. Если объекта не подготовить, тогда его эксплуатация будет невозможна.

Поэтому для обустройства сооружений задействуют различные типы компонентов. Одним из наиболее популярных элементов для соединения необходимых объектов является анкер распорный для установки в бетон.

Одной из ключевых особенностей такого изделия является перечень технических характеристик. Крепежный элемент отличается высокой прочностью, за счет которой наименование можно применять для создания надежного соединения различных габаритных конструкций.

Также анкеры механические для крепления в бетоне можно применять для выполнения практически любых задач. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.

Почему распорные анкеры применяют для установки в бетон

В первую очередь, этот крепежный элемент можно использовать для создания соединений с плотными материалами без использования дополнительного габаритного оборудования. Именно поэтому в узкоспециализированных работах анкеры более востребованы, чем их собраться дюбеля.

Надежность фиксации обеспечивается за счет специальной структуры и принципа действия анкера. Внешняя сторона сцепляется с внутренней поверхностью отверстия с большой силой трения. Последняя формирует значительную удерживающую способность. За счет этого крепежный элемент надежно соединяет даже габаритные конструкции.

Анкеры механические для крепления в бетоне наилучшим образом показывает себя при взаимодействии с плотными материалами. Поэтому очевидно, что их применяют как раз для работы с последними, а в частности для крепления различных конструкций именно в бетоне.

Анкер распорной для установки в бетон широко применяется для соединения следующих объектов:

• тяжелых и габаритных оконных, и дверных рам;
• элементов лестничных конструкций;
• подвесных потолков;
• светильников и люстр;
• строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;
• ворот и калиток;
• компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;
• балюстрады и консоли.

Технические характеристики анкеров для монтажа в бетон

Наиболее отличительными чертами является повышенная прочность и надежность. Также компонент для создания высококачественных соединений отличается следующими техническими свойствами:

• высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;
• удобством эксплуатации;
• быстрым созданием крепежей высочайшего качества;
• устойчивостью к коррозийному воздействию изготовляется из сертифицированной стали высочайшего качества.

Также нередко анкеры механические поддаются дополнительной обработки для расширения перечня функциональных характеристик. Некоторые виды анкеров отличаются особенностями монтажа. Например, для установки тубов придется использовать специальное строительное оборудование.

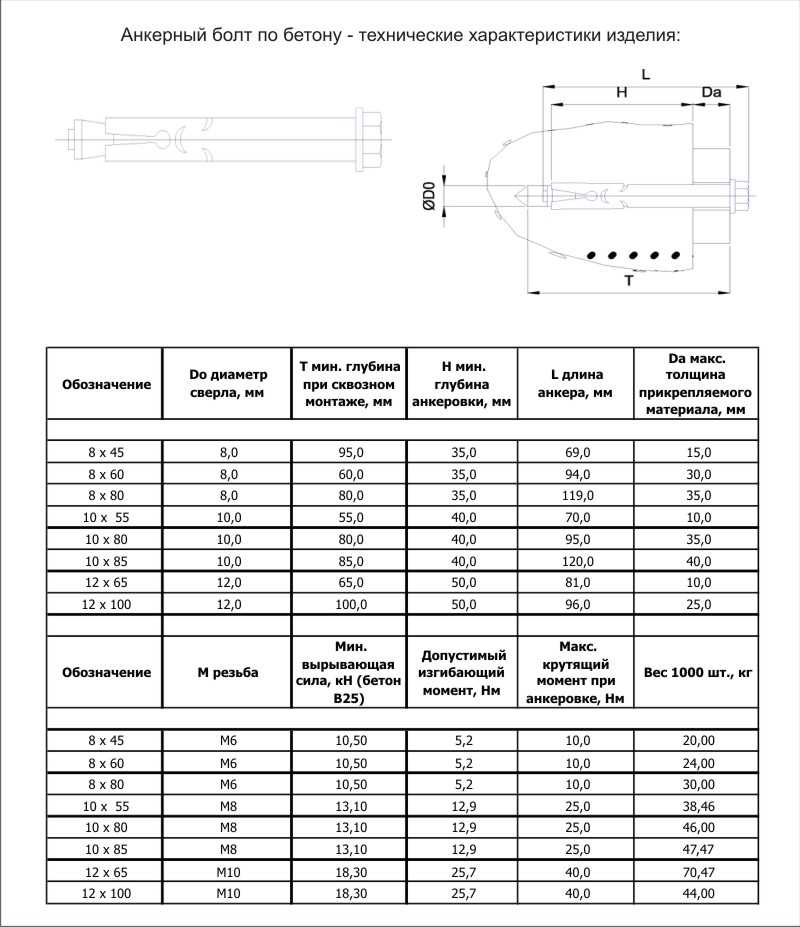

Размеры анкера для бетона

Габариты монтажного компонента определяются материалом и спецификой использования элемента. Стоит отметить, что каждый производитель при изготовлении анкеров для бетона опирается как на государственные, так и на международные стандарты.

В зависимости от типа анкера, различают следующие размеры:

• клиновые – 6-20/40-421;
• распорные – 5-24;
• забивные – 6-20.

Непосредственно химический анкер отличителен размерами капсул, из которых он состоит. Диаметр последних находится в диапазоне от 10 до 42 мм. Длина – от 80 до 360 мм. В комплектацию помимо самого химического анкера входит раствор, смеситель и адаптер для организации работ по установке.

Как происходит установка анкеров в бетон

Монтаж крепежного элемента предполагает подготовку. Для этого необходимо просверлить отверстие. Сверло подбирается под диаметр анкера. Нюансы установки:

• под классический цилиндр анкера забивного вида необходимо очистить посадочное место от пыли;
• распорный анкер применяется для монтажа в бетон и каменные блоки. Болты с двумя укороченными втулками отлично подходят для работы с пористым или пустотным основанием.

Непосредственно ампульсные анкеры в своей структуре примечательны наличием колбы, изготовленной из тонкого стекла. Последняя заполнена жидкой рабочей средой. Затем колбу помещают в отверстие и вкручивают металлический болт.

В результате ампула разрушается, а сам состав, который также находится в ампуле, затвердевает. Стекло играет роль армирования. При использовании состава для инъекции, смесь выдавливают в посадочное место. Затем вкручивается или вставляется втулка. Когда масса затвердевает, вкручивается болт, крюк или кольцо.

Для использования тубов потребуется специальный монтажный пистолет. Анкера – картриджи оснащены носиком, поэтому задействовать специальные строительные средства не нужно.

Какой анкер лучше для бетона?

Выбор разновидности крепежного элемента зависит от конкретной специфики осуществляемых работ. Как правило, для монтажа конструкций в пустотелое или ячеистое основание применяют механические анкеры.

Использование химических крепежных элементов не рационально из-за наличия в нем специального состава. Последний при установке в упомянутую поверхность начинает стекать вниз из-за чего монтаж будет проблематичным или вовсе невозможным.

Также при выборе анкера для бетона следует учитывать рекомендации от производителя.

Что предлагает наша компания?

Интернет-магазин «ЮНИФОРМ-МЕТАЛЛ» имеет широчайший ассортимент различных изделий для создания высококачественных крепежных соединений. Мы предлагаем свыше 15 групп товаров для решения различной специфики задач по обустройству и дальнейшей подготовки к эксплуатации сооружений.

Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.

Анкеры механические для крепления в бетоне и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками. Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.

Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.

Размер и вес анкеров

Назначение анкеров в строительстве — фиксировать конструкции при определённых условиях и монтировать элементы к тем или иным поверхностям.

Особенности материалов, их характеристики (толщина, плотность) как самых деталей. так и рабочих поверхностей породили многообразие в семействе анкеров.

И всё же, основные характеристики для размеров будут длина и диаметр крепежа.

Условно анкеры можно классифицировать на малые (d до 8 мм), средние (d = от 8 мм до 12 мм), крупные (длина от 120 мм, d до 30 мм).

Самая большая представленность размеров имеется для анкерных болтов, рамных анкеров, дюбель MOLLY: на каждый диаметр изделия можно выбрать 4-5 размеров по длине.

Клиновой анкер

Анкеры клиновые оцинкованные предназначены для установки в бетон, полнотелый кирпич, природный камень. Крепеж идеально подходит для больших и средних нагрузок, может устанавливаться на небольшом расстоянии от других анкеров и края бетона.

Купить анкеры клиновые можно в удобных пром коробах по 20-100 штук в зависимости от размера и в подвесах (небольшой п/п пакетик на картонном носителе) по 1-2 изделию анкера.

Показать все…

Открыть калькулятор веса

Втулочный анкер-болт

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: Анкерный болт / Втулочный анкер болт / Анкерболт / Распорный анкер

Показать все. ..

Открыть калькулятор веса

Втулочный анкер с гайкой

Назначение: крепление самонесущих, ненесущих конструкций, металлических, деревянных балок перекрытия, фасадных систем, инженерного оборудования, подвесных инженерных коммуникаций

Маркировка/Обозначение крепежа: HNM

Показать все…

Открыть калькулятор веса

Втулочный анкер Кольцо / Полукольцо / Костыль

Анкерный болт с кольцом / крюком / костылем используют для монтажа подвесных элементов или конструкций в стены или потолок, выполненных из твердым материалов (природный камень, бетон, полнотелый строительный кирпич).

В продаже анкерный болт с кольцом/крюком в двух упаковках: картонный короб по 20 — 50 штук в зависимости от размеров анкера и подвесы фасовкой по 1-3 штуки. Кратность заказа в подвесах 10 упак.

Маркировка/Обозначение крепежа: HA / HL / HX

Показать все. ..

Открыть калькулятор веса

Анкер-клин потолочный

Назначение: быстрое крепление металлических деталей, профилей, планок, подвесных потолков и т.п. в потолок — в материалах типа бетон, натуральный камень, полнотелый кирпич

Маркировка/Обозначение крепежа: WAM

Открыть калькулятор веса

Забивной анкер стальной

Анкер забивной стальной применяют для ответственных креплений в бетоне без трещин, в кирпичной кладке, природном камне. Крепеж рассчитан на среднетяжелые и тяжелые конструкции.

Купить забивной анкер стальной можно в удобной транспортной упаковке по 30-100 изделий и в подвесе фасовкой 1, 2 и 4 шт в зависимости от размера анкера. Востребованные размеры анкеров забивных М6, М8 и М10.

Маркировка/Обозначение крепежа: DRM / забивной стальной анкер

Открыть калькулятор веса

Забиваемый анкер-цанга латунная

Анкер забиваемый латунный применяют для крепления воздуховодов, трубопроводов, инженерного оборудования, подвесных инженерных коммуникаций, декоративных, защитных конструкций.

Купить оптом анкер-цангу латунную можно в крупной транспортной упаковке и подвесах: анкер цанга М8 по 4 изделия, анкер цанга М10 по 2 изделия в упаковке по картонном держателе со штрихкодом.

Маркировка/Обозначение крепежа: цанга латунная / LAZ / Забиваемый анкер

Анкер-дюбель MOLLY для тонких плит

Дюбель для гипсокартона металлический Молли используют для крепления строительных материалов к основаниям, отличающимся низкой несущей способностью (ГКЛ, ДСП, волокнистый бетон, пустотелые материалы с небольшим размером пустот).

Купить дюбель бабочка металлический можно оптом и в розницу в крупной упаковке короб по 50-100 штук и в подвесах фасовкой 6-10 метизов — готовое решение для магазинов по продаже строительного крепежа.

Маркировка/Обозначение крепежа: дюбель для пустотелых конструкций / MOLLY / анкер для пустотелых плит / Молли

Открыть калькулятор веса

ТОП товаров из нашего каталога

Анкеры

Анкер-дюбель MOLLY для тонких плит

от 73. 6 р.

за уп.

Подробнее

Анкеры

Клиновой анкер

от 14.8 р.

за уп.

Подробнее

Анкеры

Анкер-клин потолочный

от 447 р.

за уп.

Подробнее

Анкеры

Втулочный анкер-болт

от 20.1 р.

за уп.

Подробнее

Анкеры

Втулочный анкер с гайкой

от 12.4 р.

за уп.

Подробнее

Анкеры

Втулочный анкер Кольцо / Полукольцо / Костыль

от 34.6 р.

за уп.

Подробнее

Анкеры

Забиваемый анкер-цанга латунная

от 58.8 р.

за уп.

Подробнее

Анкеры

Забивной анкер стальной

от 14.5 р.

за уп.

Подробнее

Анкеры

Рамный анкер

от 20. 4 р.

за уп.

Подробнее

Анкер маркируется WAM аббревиатурой с цифрами размеров — первая цифра обозначает ширину резьбы, вторая — диаметр сверления, а третья — общую длину анкера.
К примеру, WAM-08080 — это анкер клиновой с 8 мм резьбой, диаметром 8 мм, и общей длиной 80 мм. Размер крепежа начинается с минимальной длины — 40 мм и увеличивается на 5 мм.
Есть клиновые виды более 10 см. Чем больше длина анкера, соответственно, тем больше становится минимальная глубина крепления. Например, для WAM-08080, длина которого 80 мм, используют глубину крепления не меньше 40 мм, а вот анкер длиной 40 мм можно применять при 27 мм минимальной глубины крепления.

В разделе сайта «Строительный крепеж / Анкеры» Вы можете определить вид необходимого при Ваших условиях крепления. Затем уже подберите его размер с учетом параметров прикрепляемого элемента и основания, или скрепляемых материалов.

Как выбрать анкерные болты: Полное руководство для покупателя

Когда вы что-то соединяете с бетоном, это должно сохраняться в течение всего срока службы. Вот почему так важно правильно подобрать болты. При анкеровке конструктивных и неконструктивных элементов к бетону во время строительных работ вам понадобятся анкерные болты. Тем не менее, есть много вещей, которые следует учитывать при выборе правильного якоря для работы.

Перед тем, как приступить к анкеровке, вам необходимо больше узнать об основном материале, который вы будете сверлить. Некоторые анкеры предназначены для нового бетона, некоторые — для цемента, а третьи предназначены для удержания на бетоне тяжелых неструктурных нагрузок.

Выбор подходящего анкерного болта должен начинаться с понимания основного материала и конструкционного или неконструкционного материала, который вы будете анкеровать к основному материалу. Это руководство поможет вам задать правильные вопросы о базовом материале и неструктурном материале, который вы закрепляете в базовом материале, чтобы вы могли выполнить тщательную работу.

Типы анкерных болтов

Анкерные болты можно разделить на две основные категории: анкеры с изогнутыми стержнями и анкерные болты с головкой. То, как они обеспечивают устойчивость конструкции, важно для понимания того, какой анкерный болт следует использовать в вашем строительном проекте.

Анкерные болты с головкой

Существует несколько различных типов головок для анкерных болтов с головкой, включая болты с квадратной и шестигранной головкой. Плоские анкеры — это когда металлическая пластина приварена к каждой стороне болта, и они также считаются анкерными болтами с головкой.

Анкерные болты с головкой также подходят для придания единообразного вида проекту. Эти типы анкерных болтов используются, когда требуется эстетическое качество крепления и когда вы не хотите, чтобы анкерные болты выступали на разную длину из установки, что может быть неприглядно.

Анкерные болты с изогнутыми стержнями

Анкерные болты с изогнутыми стержнями представляют собой стальные стержни с резьбой и крюками на конце, заделанные в кирпичную кладку. Они бывают двух основных категорий, которые имеют форму буквы J или буквы L.

Все допустимые значения напряжения для этих болтов составляют всего 20% от среднего значения 5 испытаний, проведенных на образцах. Это означает, что многие из них гораздо более надежны, чем рейтинг, указанный производителем анкерного болта.

Какие анкерные болты следует использовать?

При выборе размера и типа анкерного болта, который вы будете использовать для крепления чего-либо к бетону конструкции, необходимо учитывать множество факторов. Тем не менее, два наиболее важных аспекта работы, которые следует учитывать, — это размер отверстия для крепежных деталей и длина болта.

Длина крепежного элемента

Простая формула, используемая для определения длины наружного крепежного элемента, выполняется путем сложения толщины закрепляемого материала плюс минимальная глубина заделки для диаметра анкерного болта, плюс толщина для шайбы и гайки.

Если используется застежка с внутренней резьбой, формула, используемая для определения длины застежки, выполняется путем сложения количества витков анкера, толщины скрепляемого материала и толщины любых шайб, которые могут использоваться.

Размер отверстия в закрепляемом приспособлении

Отверстие в приспособлении может определять зазор, который необходимо просверлить в бетоне. В этом случае важно знать, что диаметр крепежа не будет соответствовать отверстиям приспособления. Это связано с тем, что рабочий конец анкерного болта не пройдет через отверстие, поэтому вам нужно уменьшить размер, чтобы весь болт мог пройти через отверстие в крепежном отверстии. Ниже приведена таблица диаметров анкерных болтов и отверстий для крепления, в которые они могут входить.

Правильный выбор анкерного болта для цемента или бетона

Часто термины «цемент» и «бетон» взаимозаменяемы. Однако это два разных материала с разной прочностью на сжатие и причинами их использования. Бетон является более прочным из двух и используется при строительстве небоскребов, супермагистралей и плотин. Так что в следующий раз, когда вы увидите «цементовоз», помните, что это бетоновоз.

Как правило, цемент используется в качестве смеси в бетоне. Бетон представляет собой смесь пасты, состоящей из портландцемента и воды, а также заполнителей или мелких и крупных пород. Когда она затвердевает вокруг заполнителей, паста становится намного более надежной. Он становится каменной структурой, известной во всем мире как бетон. Бетон состоит из 8 % воздуха, 7–15 % цемента, 14–21 % воды и 60–75 % мелких и крупных заполнителей.

Сколько фунтов на квадратный дюйм бетона

PSI относится к прочности бетона на сжатие. Это важный показатель для понимания того, насколько безопасен ваш бетон. PSI можно рассчитать для бетона, залив влажную смесь в цилиндр. Затем бетонному цилиндру дают высохнуть. Сила, необходимая для разрушения высушенного цилиндра бетона, дает PSI или прочность бетона на сжатие.

Прочность бетона на сжатие покажет вам, насколько прочен бетон, когда он полностью высушен. Бетону обычно требуется до месяца, чтобы полностью высохнуть. Итак, если у вас есть бетон, рассчитанный на прочность на сжатие 3500 фунтов на квадратный дюйм, это прочность бетона после его высыхания в течение месяца.

Бетон имеет различные типы прочности для различных строительных проектов, для которых он может использоваться. Например, небольшие жилые проекты могут быть построены из бетона с прочностью на сжатие 3000 фунтов на квадратный дюйм. С другой стороны, более прочный бетон для крупных строительных проектов может иметь прочность на сжатие 10 000 фунтов на квадратный дюйм или более.

Кроме того, зная возраст бетона, можно получить информацию о том, какие анкерные болты следует использовать. Чем дольше бетон будет сохнуть, тем тверже и прочнее он станет. Помните, что через месяц бетон полностью затвердевает и становится очень твердым. В более твердом бетоне будет сложнее просверлить отверстие для анкера, и может быть сложнее закрепить анкер.

Общее правило состоит в том, что свинцовые крепежные детали не подходят для старого цемента. Например, анкерный болт из свинцового материала, такой как труднодоступный крепеж, не будет идеальным выбором для более старого бетона, потому что его свинцовый корпус не будет хорошо крепиться к бетону. Свинцовые крепежи следует использовать только в так называемом «свежем» бетоне или в бетоне, которому меньше месяца и, следовательно, он еще не застыл.

Как устроен бетон? (Толщина, арматура и т. д.)

Прежде чем покупать анкерные болты, важно, чтобы вы знали хотя бы несколько вещей о цементе, в котором вы будете сверлить и закреплять анкеры. Понимание состава бетона может помочь вам спланировать, какие анкерные болты использовать, а также как вы будете сверлить отверстия для установки анкеров.

Наиболее важной частью состава бетона, которую следует учитывать, является толщина и наличие армирования стальной арматурой. Скорее всего, если вы работаете над большой конструкцией, вы будете иметь дело с бетоном, армированным стальной арматурой.

Вы будете жевать стандартные биты, пытаясь просверлить стальную арматуру. Существуют отдельные сверла, которые могут справиться с работой по копанию стальной арматуры. Однако они дороги и требуют больше времени для сверления, чем стандартный бетон.

Изделия для сверления стальной арматуры, армированного бетона

Ударные или алмазные сверла

Многие сверла, которые вы найдете на рынке, имеют тенденцию быть дорогими. Сверло для стальной арматуры должно быть прочным, но оно не должно обходиться в кругленькую сумму. Хорошим вариантом является резак для арматуры Bosch RC2124 размером 3/4 дюйма на 12 дюймов SDS Plus. Он бывает разных размеров от 1 дюйма в диаметре до 9/16 дюйма в диаметре.

Сканирование перед сверлением

Другим вариантом является использование устройства, которое фактически сканирует бетон, чтобы определить, где находится арматурный стержень. Это поможет вам просверлить отверстия вокруг арматуры, а не сквозь нее. Сканирование перед сверлением — лучший вариант для анкеровки в бетон с помощью арматуры.

Глубина, на которой анкерный болт должен надежно сесть, чтобы скрепить внешний слой с бетоном, называется «минимальной анкеровкой». Следует помнить простое правило: чем меньше диаметр болта, тем меньше должна быть глубина просверленного отверстия.

Конец, передающий сдвиг и напряжение через систему, не должен располагаться слишком близко к нижнему концу бетона, так как это может привести к разрушению и растрескиванию. Значения удерживания будут значительно снижены, чем ближе к нижней части бетона будет размещен анкер из-за созданного вами неподдерживаемого края.

Надлежащая глубина заделки

При анкеровке к кирпичной кладке общее правило заключается в том, что глубина заделки должна составлять не менее четырех диаметров болта или 2 дюйма (51 мм) в глубину, в зависимости от того, что больше.

Глубина заделки анкерных болтов с головкой определяется путем измерения поверхности кладки до несущей поверхности головки болта.

Глубина заделки анкерных болтов с изогнутыми стержнями определяется путем измерения расстояния от поверхности каменной кладки до поверхности, несущей вес на изогнутом конце минус диаметр одного болта.

Силы, действующие на каменную кладку здания в целом

На каменную конструкцию здания действуют два основных типа сил: сдвиг и растяжение. Анкерные болты предназначены для передачи сдвига и напряжения от частей конструкции.

Сдвиг

Сдвиг — это сила нагрузки, направленной вбок на то, что нельзя сдвинуть (например, на бетонную конструкцию). Эти силы сделают одну из двух вещей; либо сила пробьет всю систему каменной кладки, вызвав отказ системы, либо кладка останется стоять.

Натяжение

Сила натяжения — это движение двух вещей, вызванное скольжением друг по другу. Другими словами, это сила, которая пытается сделать кладку и другие материалы длиннее.

Другие факторы, которые необходимо учитывать при выборе анкерных болтов

При выборе правильного анкерного болта для работы вам следует учитывать некоторые аспекты того, что вы будете закреплять на бетонной конструкции. Вы хотите, чтобы анкерные болты могли выдерживать напряжение нагрузки, не жертвуя стабильностью всей конструкции.

Кроме того, следует помнить о том, насколько тяжел прикрепляемый груз. Наконец, существуют разные анкерные болты, используемые для грузов, подпираемых над землей, по сравнению с теми, которые будут стоять на земле.

При рассмотрении веса нагрузки, которую должен выдерживать анкерный болт, важно понимать, что болт является самым слабым местом в системе бетонных конструкций. С учетом этого нужно определить, какой диаметр анкера потребуется в зависимости от веса груза, который он должен удерживать. Для крепления тяжелых грузов к бетону следует использовать самые прочные и глубоко засаженные анкерные болты с наибольшим диаметром.

Как правило, чем больше диаметр анкерного болта, тем большую несущую способность он имеет и большую нагрузку он может выдержать. Кроме того, наилучшее удерживающее значение наблюдается у глубоко заглубленных анкеров в очень твердый (предел прочности на сжатие) бетон. Таким образом, набор анкеров 1/2″ с минимальной заделкой 3,5 дюйма будет более прочным креплением, чем анкер 1/4″ с минимальной заделкой 1″.

Еще один момент, на который следует обратить внимание, это место крепления к бетону нагрузки, которую будут удерживать анкерные болты. Если груз крепится к стене сверху, необходимо использовать более прочные анкерные болты большего диаметра. Анкерные болты меньшего диаметра с меньшей глубиной заделки можно использовать для грузов, которые крепятся ребром, опирающимся на землю.

Нагрузки, прикрепленные к бетонному перекрытию

Нагрузки, прикрепленные к бетонному перекрытию, необходимо учитывать при выборе анкерных болтов для работы. Эти нагрузки известны как значения большой нагрузки, и в них необходимо учитывать еще несколько соображений, чем если бы нагрузка просто опиралась на землю. Самые прочные анкерные болты с самой глубокой посадкой и наибольшим диаметром должны использоваться для грузов, прикрепленных к бетонному перекрытию.

Верхние нагрузки Соображение № 1: Растяжение

Поскольку груз удерживается на месте на бетоне, вес натяжения направлен прямо вниз, создавая таким образом нагрузку на анкерные болты. L-образные анкеры хорошо работают в этих ситуациях для передачи напряжения от крепления к болту. Для проектов, в которых груз крепится к бетонному перекрытию, и особенно для тяжелых грузов, натяжение имеет первостепенное значение.

Воздушные нагрузки Рассмотрение № 2: Катастрофический отказ

Катастрофическое разрушение каменной кладки выходит за рамки растрескивания. Даже трещина будет ошибкой, которую необходимо перепроектировать. Но катастрофический отказ означает, что конструкция разваливается и может упасть на кого-нибудь, ранив или даже убив его!

Воздушные нагрузки Соображение №3: Срез

Когда груз прикреплен к стене, он находится под углом девяносто градусов к анкеру. Эта ситуация известна как ситуация поперечной нагрузки для бетонного крепежа. Значения сдвига для каждой конкретной работы зависят от диаметра анкера. Ситуации сдвигающей нагрузки не зависят от глубины заделки, если анкеры размещены на минимально необходимой глубине.

Прочие соображения относительно нагрузки, прикрепляемой к бетону

При выборе анкерного болта для выполняемой вами работы важно учитывать воздействие окружающей среды, которому должен будет противостоять груз, прикрепляемый к бетону. последовательная основа.

Это означает рассмотрение того, будет ли крепление груза находиться в среде, где будет происходить постоянная вибрация. Кроме того, это среда, которая должна меняться с течением времени, известная как ударная нагрузка. Наконец, это бетонное приспособление, которое должно быть постоянным?

Будет ли груз, прикрепляемый к бетону, находиться в вибрирующей среде?

Крепление, прикрепленное к бетону вибрирующими анкерными болтами, может вызвать дополнительные проблемы, которые необходимо учитывать перед установкой этих анкеров. Вентиляторы, конвейерные ленты или даже такие объекты, как вывески, которые могут развеваться на ветру, — все они должны рассматриваться как приспособления, которые будут постоянно вибрировать.

Поскольку механический анкерный болт передает сдвиг и растяжение за счет трения, если трение о стенку его отверстия исчезает из-за постоянной вибрации и износа, удерживающая способность может значительно снизиться. Решить эту проблему можно с помощью большого диаметра и более глубокой заделки.

Что такое ударная нагрузка?

Любая нагрузка, прикрепляемая к бетону в условиях ударной нагрузки, должна выдерживать изменения в течение определенного периода времени. Типичным примером ударной нагрузки может быть бампер на причале.

Поскольку механические анкеры могут обеспечивать удерживающую способность, основанную на трении болта о стенки отверстия, при нарушении трения удерживающая способность уменьшится. Ударная нагрузка может постепенно ослабить трение из-за шока использования с течением времени.

Рекомендации по окончательной обработке анкерных болтов

По мере того, как вы завершаете свой план по покупке подходящих анкерных болтов для вашей работы, есть еще несколько соображений, которые вы должны учитывать после завершения работы. Эти соображения включают в себя то, является ли это постоянным креплением к бетонной конструкции, если крепление необходимо отрегулировать с помощью выравнивания или шимминга, а также должна ли работа иметь «законченный» вид для эстетики.

Является ли приспособление постоянным?

Подавляющее большинство работ по установке анкерных болтов выполняются на постоянной основе. Однако иногда вам нужно будет прикрепить к бетону что-то, что будет снято в будущем. Примерами этого могут быть вещи, прикрепленные к заборам.

Выравнивание или выравнивание приспособления

Если приспособление необходимо выровнять или подогнать, убедитесь, что анкерный болт проходит с достаточным количеством ступеней, чтобы анкер мог перемещаться вверх и вниз. Для такой работы вам понадобится бетонный клиновой анкер. Одной из лучших конструкций клиновых анкеров для бетона является оцинкованный клиновой анкер CONFAST 1/2″ x 7″, который поставляется в коробке по 25 шт.0003

Законченный эстетический вид

Анкерные болты спроектированы таким образом, что болт проходит через крепление. Длина проходящего через болт болта определяется тем, сколько раз он был затянут и как гайка была помещена в бетон до того, как болт был забит на место. Для законченного вида вам понадобится анкерный болт с однородной головкой. Анкеры с плоской или круглой головкой имеют гладкие головки, которые выступают из крепления и выглядят однородными, что придает законченный вид проекту. Вы также можете использовать анкеры с внутренней резьбой, такие как одинарные и двойные распорные анкеры, анкеры с крепежными винтами или вставные анкеры, чтобы добиться одинакового внешнего вида.

Заключение

Существует множество различных характеристик при выборе правильного анкерного болта для вашего проекта с бетоном. Вы должны подумать о типе и прочности бетона, размере и расположении приспособления, типе окружающей среды и желаемом виде готового проекта, которые следует учитывать при выборе правильного анкерного болта для работы.

Правильный размер и расстояние между анкерными болтами имеет решающее значение в любом структурном применении. По этой причине крайне важно ссылаться на структурные чертежи и спецификации здания или другой конструкции, если они у вас есть. Если нет, лучше всего проконсультироваться с инженером-строителем, который может сделать это для вас.

Ресурсы :

• https://www.cement.org/cement-concrete-applications/how-concrete-is-made
• https://www.nrmca.org/aboutconcrete/cips/35pr. pdf

Поделиться этой публикацией

Прямые анкерные болты

Поиск

Прямые анкерные болты

Наши прямые анкерные болты доступны в диаметрах от 1/2″ до 1-1/2″. Если вам нужны большие размеры, звоните по телефону (317) 89.8-5313. Мы можем изготовить на заказ анкерные болты диаметром до 4 дюймов. Все наши анкерные болты доступны из горячеоцинкованной стали марок A36, 55, 55 с горячим цинкованием, 105 и 304 из нержавеющей стали. Все неоцинкованные анкерные болты могут быть отправлены в течение 1-2 дней. Информацию о быстро оцинкованных болтах см. здесь.
