Анкерные болты по бетону размеры


Каких размеров бывают анкерные крепления для бетона?

Бетон отличается от большинства строительных материалов повышенной твердостью. Чтобы прикрепить к нему что-либо, требуются специальные анкеры. Это крепежный элемент, состоящий из двух частей: распорной и шпильки или болта, по сути — усовершенствованный вариант пластикового дюбеля, но предназначенный для более высоких нагрузок. Он фиксируется в отверстии за счет силы трения, упора или химическим способом.

Оглавление:

Размеры анкеров для бетона

Маркировка болтов имеет формат М6 8х100, где 6 — диаметр самого анкера в мм, 8 — диаметр отверстия, 100 — длина крепежа. Диаметр колеблется в пределах от 6 до 20 мм (М6 — М20), а длина может быть от 25 до 220 мм. Чем больше толщина стен, тем длиннее изделие нужно купить. От размеров зависит величина нагрузки, которую он способен выдержать. Диаметр отверстия всегда на 2 мм больше, чем у болта. Некоторые производители в маркировке не указывают диаметр резьбы, а только размер отверстия и длину (например 10х50).

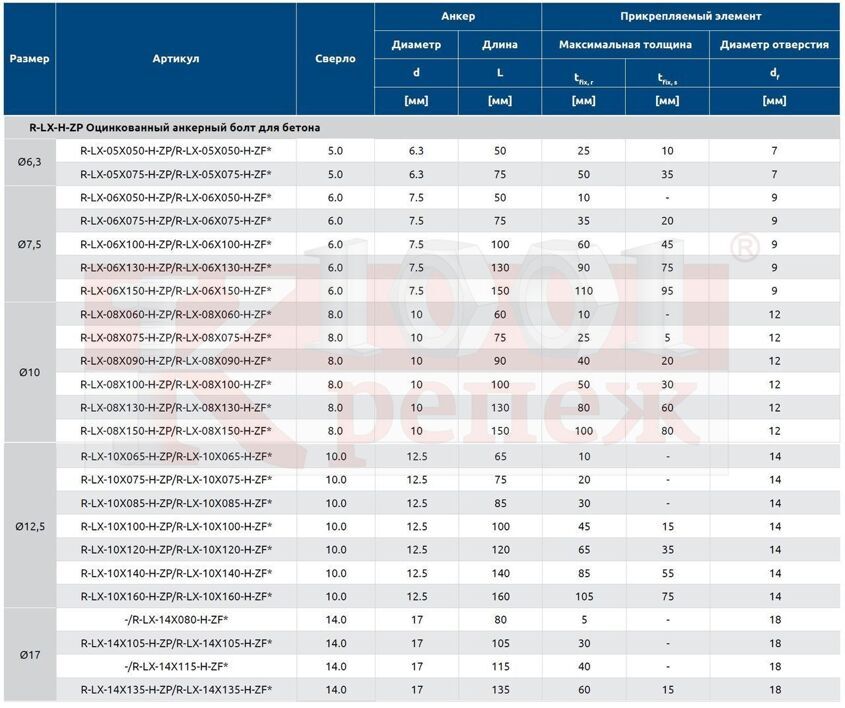

Таблица параметров, из которой видна зависимость допустимой нагрузки на вырыв от размера крепежа:

Рекомендуемая нагрузка на вырыв, kNРазрушающая нагрузка на вырыв, kN
М 8 10х808,521,5
М 8 10х16017,143
М 10 12х9013,433,8
М 10 12х20029,975,4
М 12 14х10021,052,9
М 12 14х24050,2126,6

Разновидности анкерных болтов для бетона

1. Забивной. Этот вид изготавливают из стали или латуни. Он имеет специальную распорную втулку (полый цилиндр) с прорезями. На ее внутренней части находится резьба. Внутрь вставлен боек. При забивании он расширяет стенки втулки, что и обеспечивает надежную фиксацию. После этого в цилиндр вкручивают резьбовую шпильку с гайкой.

2. Потолочный. Состоит из металлической шпильки с отверстием на одном конце, стопорной шляпки и клина, который движется вдоль крепежа. Используют при монтаже сравнительно легких конструкций из тонких листов металла или профиля, светильников.

3. Рамный. Для установки реек, оконных и дверных рам, коробок из дерева алюминия, пластика. Распорная втулка имеет две зоны расклинивания: под шляпкой и на несущей части.

4. Двураспорный. Анкеры этого вида имеют две распорных втулки, что позволяет применять их при монтаже тяжелых предметов.

5. Клиновой. Это вид имеет вид стержня с гайкой и цилиндрической муфтой на противоположных концах. Подбирают при установке деревянных и металлических элементов. Его преимущество — расклинивание по всей длине. Это позволяет использовать его для крепления тяжелых предметов к потолку или бетону низкого качества.

6. Клиновой с кольцом. Для растяжки кабелей и тросов, подвесных конструкций. Вместо болта у него резьбовая шпилька с кольцом.

7. С крюком. Выбирают при монтаже тяжеловесных подвесных систем (люстры, цепи, леса).

8. Стержневой. Имеет удлиненный размер, подходит для установки многослойных конструкций большой толщины.

9. Химический. Фиксация осуществляется за счет использования особого клея (полимерная смола). Его применяют для пористых материалов (пено- и газобетон). В тщательно очищенное отверстие на две трети заливают клеящий состав или вставляют стеклянную ампулу с небольшой его порцией, затем вставляют болт. Целостность ампулы при этом нарушается, клей распределяется по отверстию. При условии правильного выполнения монтажа такую конструкцию вырвать из отверстия невозможно. Оно выдерживает нагрузку на отрыв в 2,5 раза большую чем любой механический анкерный болт. Еще одно достоинство — химический анкер не создает внутреннего напряжения, что снижает вероятность разрушения.

Анкерные крепления к бетону выбирают на основании расчета нагрузки, типа крепежа, материала стен, пола, потолка. Нужно учитывать, из чего изготовлен болт: сталь с антикоррозийным покрытием или латунь. Стальные анкера для бетона прочнее, латунные вообще не способны выдерживать большие вертикальные нагрузки.

ВидМинимальная цена за штуку, рубли
Забивной3
Рамный4,5
Двураспорный30
Клиновой5
С кольцом или крюком8
Химический200

Цена зависит от материала, размера и производителя. Одна из популярных марок — Hilti. Несколько примеров его продукции:

  • Анкер-шпилька Hilti HTS — особая версия с запатентованным дизайном. Изготавливается из оцинкованной стали с нержавеющим покрытием. Помимо обычного применения подойдет для растянутого бетона или с трещинами.
  • Анкер для высоких нагрузок Hilti HSL — эта серия предназначена для самых высоких нагрузок на вырыв, подходит при монтаже в отверстия, выполненные алмазной техникой.
  • Химические анкера Хилти — предназначены при установке креплений любой сложности, в том числе для сверхтяжелых нагрузок, имеют короткий срок застывания.

Стоимость продукции Hilti соответствует ее качеству.

Монтаж анкерных болтов в бетон

Для установки понадобятся:

  • перфоратор или дрель с такой функцией;
  • сверло по бетону;
  • строительный пылесос;
  • молоток;
  • гаечный ключ.

Порядок выполнения работы:

  • Нанести разметку под сверления. Это нужно сделать очень точно. После монтажа анкерный болт фиксируется настолько прочно, что вытащить его невозможно.
  • Просверлить отверстия. Их длина должна точно соответствовать длине распорной части анкера. Для соблюдения этого условия на буре ставят ограничитель. Расстояние от края стены должно быть в 2,5 раза больше глубины сверления.
  • Очистить просверленные отверстия от бетонной крошки пылесосом, резиновой грушей, сжатым воздухом из баллончика.
  • Если не удалось полностью удалить крошку, то допустимо углубить отверстие на 1,5-2 см.
  • Вставить распорную часть болта.
  • Вбить ее молотком так, чтобы ее края не торчали над поверхностью.
  • Вставить болт или резьбовую шпильку.
  • Затянуть гайку. Крутить нужно до тех пор, пока поворачивание станет невозможным. Если производитель указывает максимальное усилие закручивания, то рекомендуется использовать динамометрический ключ. Нельзя затягивать до упора, особенно при работе с пенобетоном. Это может вызвать разрушение материала.

Монтаж химических анкеров в бетон

Для установки химических анкеров в бетон понадобятся:

  • ампулы (капсулы) или клей;
  • резьбовые шпильки;
  • монтажный пистолет;
  • перфоратор и бур по бетону;
  • строительный пылесос;
  • гаечный ключ.

Если необходимо монтировать большое количество креплений, то лучше выбрать клей. Ампулы применяют в случаях, когда объем работ сравнительно небольшой. После нанесения разметки, высверливания и очистки отверстий от бетонной крошки действуют следующим образом:

  • На две трети заполнить сверления клеем с помощью монтажного пистолета или вставить ампулы.
  • Установить шпильку. Вкручивать ее постепенно, чтобы клей равномерно распределился.
  • Не закручивая гайку подождать высыхания клея. Время застывания у каждого состава разное.
  • Затянуть гайку ключом.

Анкерный болт для бетона — единственный вариант крепежа для любых предметов и конструкций к этому материалу. Качество зависит от правильного подбора типа и размера. Монтаж можно произвести, даже не имея большого опыта строительных работ.

stroitel-lab.ru

Размеры анкерных болтов по бетону для промышленности и дома

О том, что человечество не придумало более надежного способа крепления для бетона и камня, чем анкерный болт, известно многим строителям. Такой крепеж обладает широким разнообразием (рис 1), что связано с различиями по:

  • форме анкера и его конструкции;
  • способу крепления;
  • материалу изготовления составных частей;
  • размерам;
  • предназначению.
анкера (рис.1) анкерный болт с гайкой (рис.2)

Размеры анкерных болтов по бетону

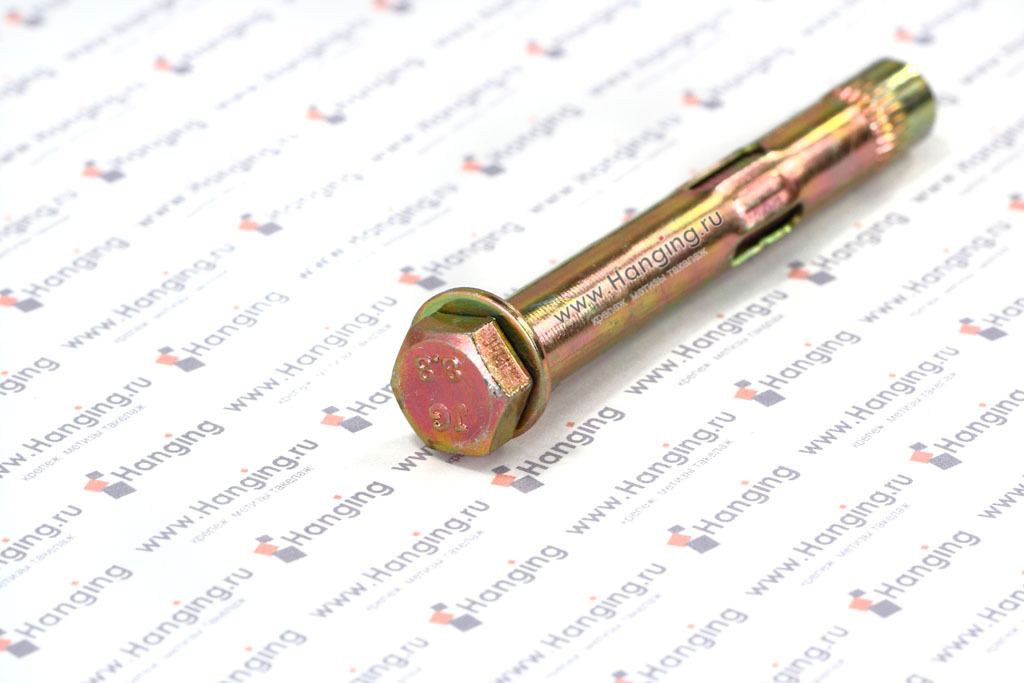

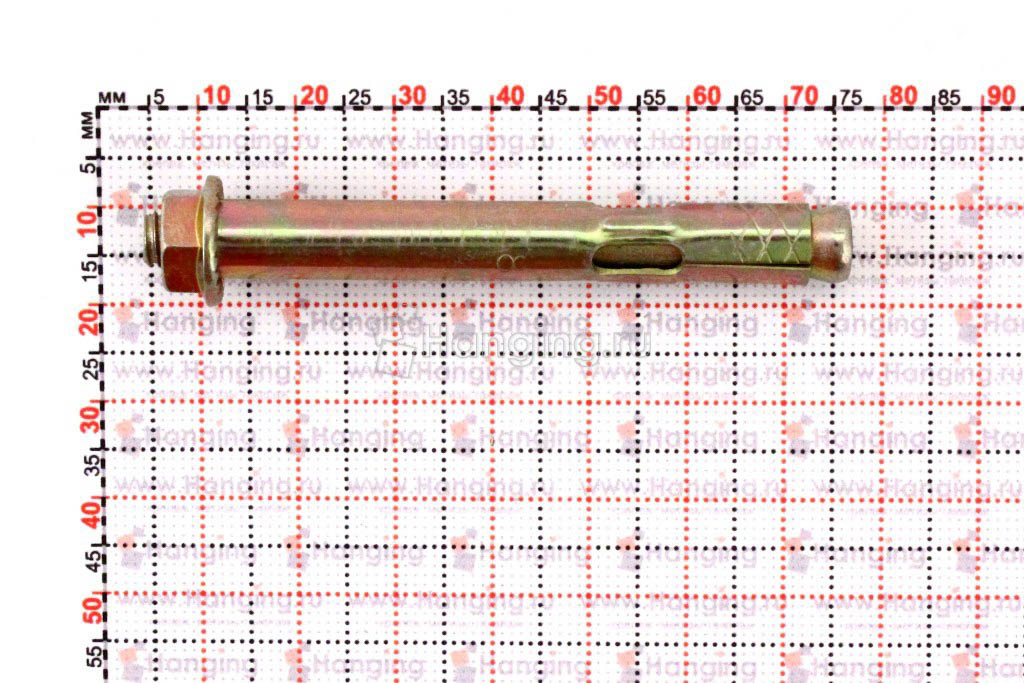

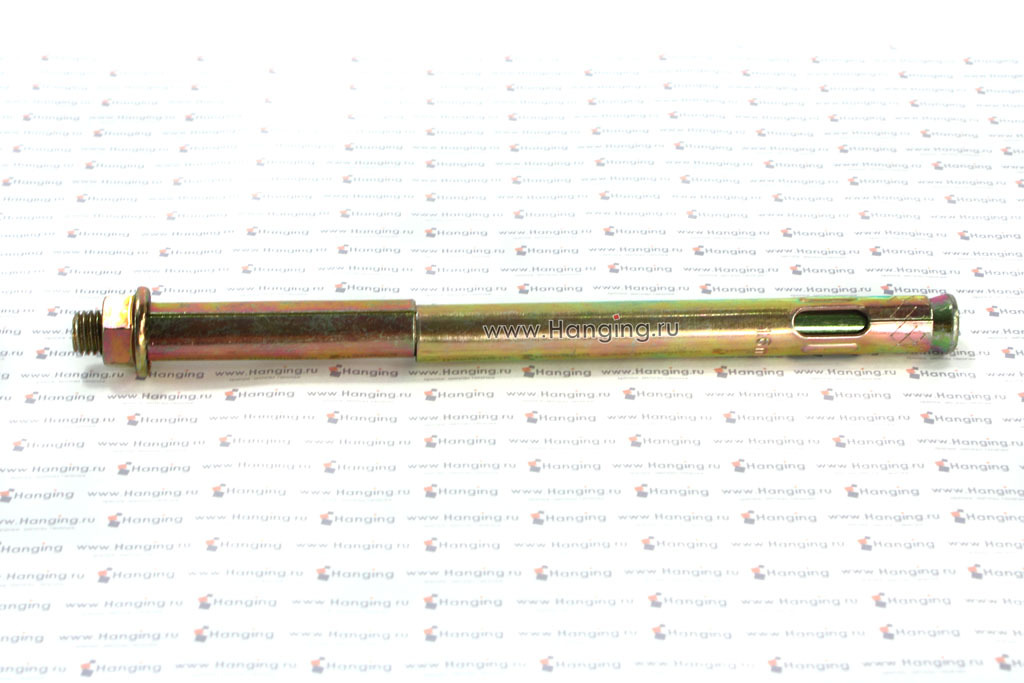

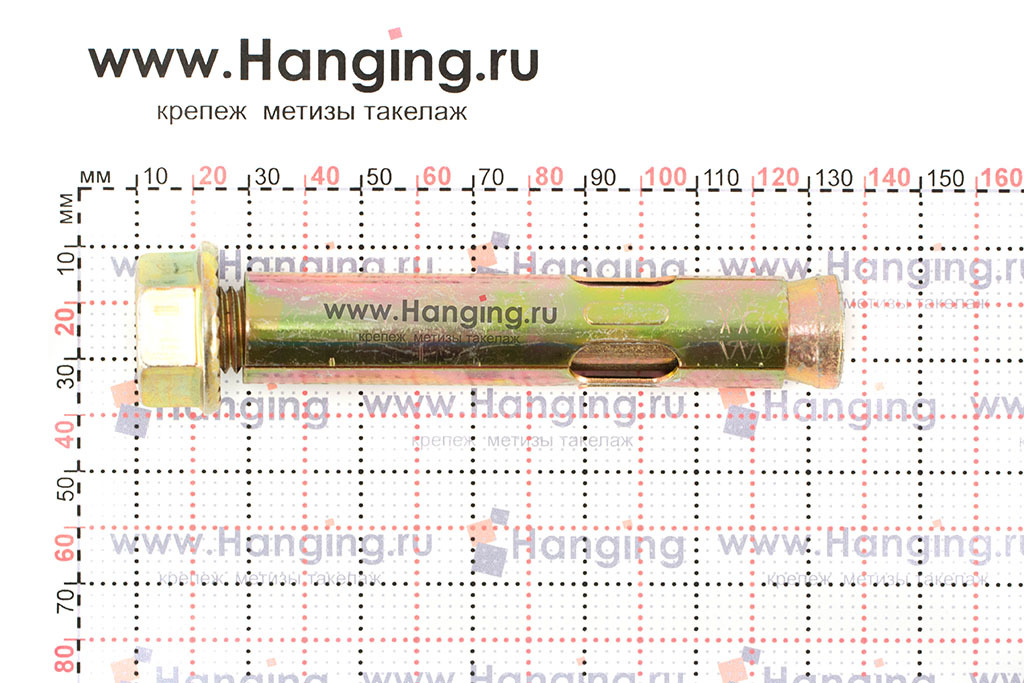

Часто встречающимся вариантом считается анкерный болт с гайкой, который состоит из 3-х частей (рис 2). Такой анкер похож на металлический винт с распорками. На том конце, где обычный крепеж имеет головку под отверстие, наблюдается наличие конусного утолщения. Сверху на крепежный элемент надевается металлическая трубчатая втулка с распорками с одной стороны и гайка со стопорной шайбой. При навинчивании гайки на винт, разжимаются распорки в отверстии, обеспечивая надежное крепление. Шайба при этом служит для предотвращения углубления гайки дальше, чем рассчитано.

анкерный болт с крюком (рис.3) анкерный болт с кольцом (рис.4)
Размеры анкерных болтов по бетону с гайкой:
  • диаметр 6-28мм;
  • длина от 60 до 300 мм.

Крепежные элементы производят из стали, содержащей большое количество углерода. Для обеспечения коррозионной стойкости, такой крепеж оцинковывают или наносят покрытие, предотвращающее коррозию. Иногда его выполняют из нержавейки.

Близок к оформлению и принципу действия анкерный болт с крюком (рис 3). Анкер действует путем расширения распорки, только его продолжение состоит из крюка. Анкер закрепляется за счет вращения крюка, а гайка зафиксирует положение. Его применяют тогда, когда крепежные элементы, прикрепленные таким способом, придется периодически снимать. В наших квартирах ярким примером применения крепежного болта с крюком считается использование крепежных элементов в водонагревательных баках, полках, зеркалах, кондиционерах.

анкерный болт двухраспорный (рис.5) анкер забивной (рис.6)
Размеры анкерных болтов по бетону с крюком:
  • М 6, М8, М10;
  • М12,М14, М16, М20;
  • М24, М30.

Мало чем отличается от предыдущих вариантов крепления анкер с кольцом (рис 4). Единственным отличием считается продолжение винта петлей. Такой анкер незаменим при установке креплений на потолке. На нем удобно подвешивать люстры и другие элементы крепежа. Размеры анкерных болтов по бетону с кольцом идентичны предыдущим вариантам.

клиновой анкер (рис.7) анкера под крестообразную отвертку (рис.8)

Двухраспорный анкерный болт во многом сходен с предыдущими элементами крепежом. Такая форма крепления считается более удачной, так как обладает двойным распором за счет двойной трубчатой втулки (рис 5 ).

Забивной анкер имеет на конце распорки (рис 6) Для монтажа, его сильно ударяют молотком по штоку. Гайка служит для фиксации необходимого предмета на стене. Несущая трубчатая конструкция такого крепежного элемента рассчитана на применение там, где не нужны высокие нагрузки. В промышленном производстве такой вид крепления приемлем не всегда.

Клиновой анкерный болт (рис 7) считается модификацией стандартного анкерного болта с гайкой – очередной попыткой улучшить конструкцию. Его сложные элементы удорожают изделие, но ненамного улучшают его качество.

Есть еще анкеры с головкой, рассчитанные под шестигранник и под крестовую отвертку. Их не надо путать с анкером с гайкой. В них шестигранник находится на болте, а крепление проводится при помощи конусной гайки. Бетонный болт с креплением под крестообразную отвертку (рис 8) обычно имеет небольшие размеры (до М12).

Особенное место в когорте бетонных болтов отводится анкеру с цангой. Размеры таких анкерных болтов по бетону могут иметь диаметр до 300-400 мм. В их состав входит цанга с конусной резьбой, длинная шпилька с шайбой и гайкой. Их применяют в промышленности и строительстве.

химические анкера (рис.9) установка (рис.10)

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Монтаж

Самый часто применяемый способ крепления анкеров – при помощи распорки. Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

ЧИТАТЬ ПО ТЕМЕ:

Как выбрать перфоратор наиболее оптимально.

Вывод

Вне зависимости от видов, анкерные крепления обеспечивают надежное сцепление с бетоном. Размеры анкерных болтов по бетону рассчитаны для установки в условиях производственных процессов и домашнего хозяйства. Каждый потребитель выбирает себе тот вариант, который приемлем для применения в разных условиях.

papamaster.su

Анкерный болт с гайкой: параметры, монтаж, ГОСТ

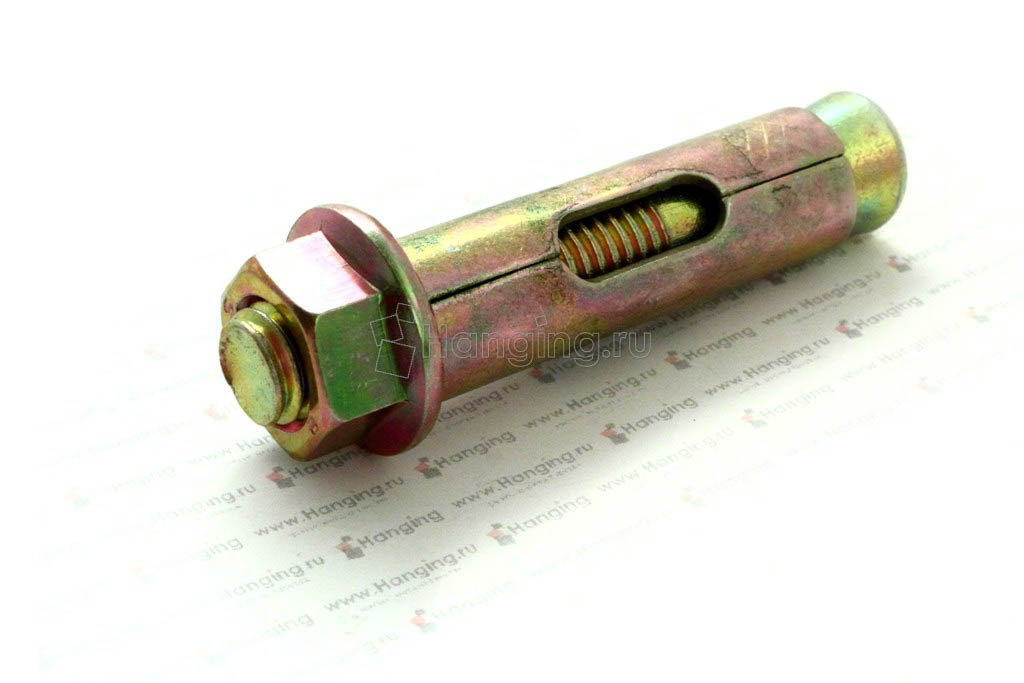

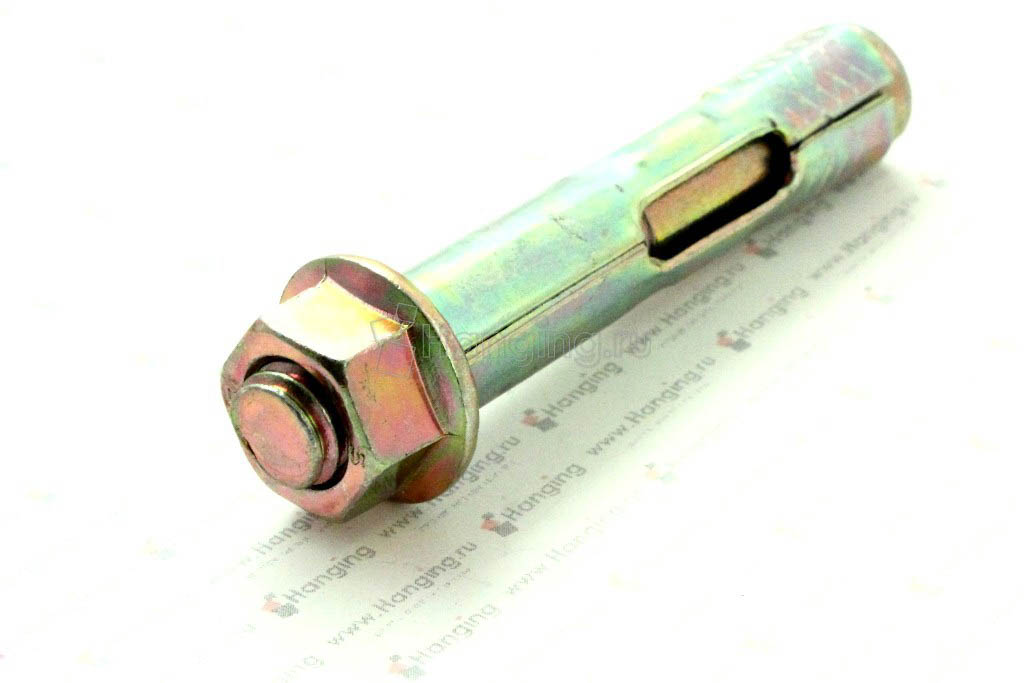

Анкерный болт с гайкой является относительно новым видом крепежного изделия, конструкция которого специально разработана для того, чтобы обеспечить надежную фиксацию предметов, отличающихся значительными габаритами и массой. Выбирая в качестве крепежа такой болт, следует хорошо разбираться не только в его технических возможностях, но и в правилах монтажа, эксплуатации и сферах применения данного изделия.

Анкерный болт с гайкой используется для закрепления в бетоне, камне и полнотелом кирпиче

Конструктивные особенности

Специалисты, которые разрабатывали анкерный болт с гайкой, руководствовались тем, что он должен выдерживать значительные нагрузки, связанные с необходимостью фиксации на различных поверхностях предметов с большой массой. Именно поэтому конструкция такого крепежного элемента тщательно продумана.

Технические характеристики и несущая способность анкерного болта с гайкой определяются особенностями его конструкции, основным элементом которой является шпилька. На верхнюю резьбовую часть шпильки накручивается гайка, а ее нижняя часть имеет форму конуса.

Конструкция анкерного болта с гайкой

Вторым по значимости элементом конструкции анкера является втулка, на боковой поверхности которой выполнены продольные прорези, формирующие своеобразные лепестки. Такая втулка, надетая на шпильку, не закрывает только ее верхнюю часть, на которой размещена гайка изделия.

Принцип, по которому работает анкерный болт с гайкой, достаточно прост. Заключается он в следующем: при закручивании гайки помещенного в отверстие анкерного болта его шпилька втягивается в отверстие во втулке, разжимая своим конусным концом лепестки. Высокую надежность фиксации такого крепежа в предварительно подготовленном отверстии обеспечивается и тем, что его распорная втулка изготовлена методом литья и не имеет на своей поверхности сварных швов, ослабляющих ее конструкцию. Чтобы не допустить углубления гайки в отверстие, на резьбовую часть анкерного болта обязательно надевают стопорную шайбу.

Основная особенность этого анкера в том, что его конусная часть и стержень составляют единое целое

Кроме высоких несущих способностей, втулочный крепежный элемент данного типа отличается и широкой универсальностью, что позволяет успешно использовать его для монтажа предметов различного назначения. В частности, такой тип крепежа активно используют для того, чтобы зафиксировать на поверхности стены внешний блок кондиционера, который отличается значительной массой.

Параметры и требования нормативного документа

Выбирая анкерные крепежные элементы для решения определенной задачи, следует ориентироваться на соответствующую нормативную документацию (ГОСТ), в положениях которой указаны все параметры таких изделий. Требованиями ГОСТа оговариваются не только размеры и вес анкерного болта с гайкой, но другие технические характеристики (в частности, уровень максимальной нагрузки, которую он в состоянии выдержать).

Самым маленьким крепежным изделием подобного типа, согласно положениям ГОСТа, является анкер, размеры которого составляют 5х6,5х18 мм. Если он произведен из качественного материала, то способен выдержать нагрузку до 800 кгс (на вырывание). Иными словами, при помощи такого небольшого по размерам анкера можно выполнять крепление предмета, вес которого составляет 800 кг. На практике обычно выбирают анкеры, предельно допустимая нагрузка на которые, оговоренная в нормативной документации, значительно превышает показатель массы фиксируемого изделия.

В соответствии с основными параметрами (диаметр, длина, уровень допустимой нагрузки), все анкерные крепежные элементы подразделяются на несколько классов, что также указано в нормативном документе для таких изделий.

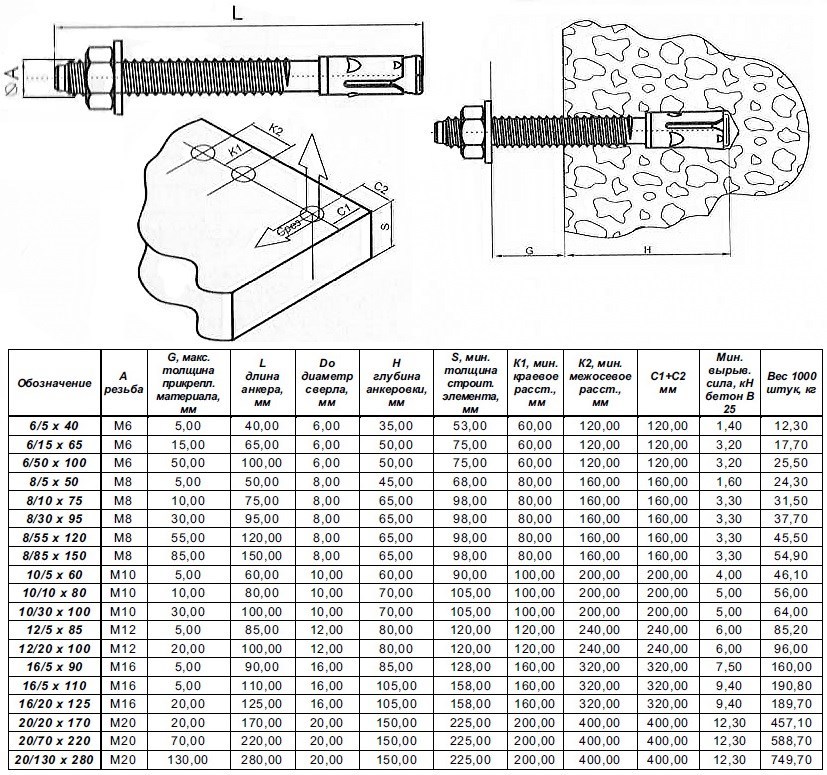

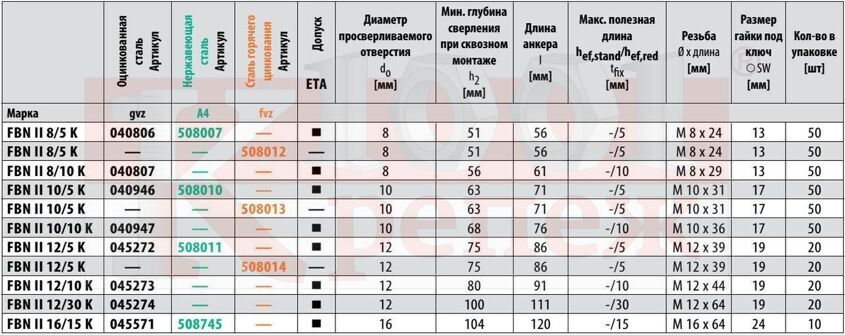

Установочные параметры анкерных болтов с гайкой

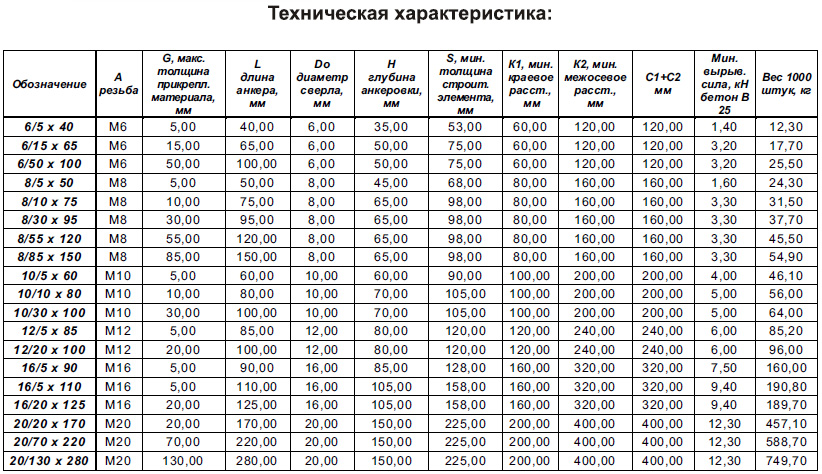

Технические характеристики анкеров

Важными параметрами болтов анкерного типа являются их размеры. Выбирая крепежное изделие по размерам, следует ориентироваться в первую очередь на вес фиксируемого с его помощью предмета: чем данный показатель выше, тем более длинным и толстым должен быть болт. Естественно, следует учитывать и толщину конструкции, в которой будет монтироваться анкер. В противном случае (если длина болта будет подобрана неправильно) вы можете пробить им стену или пол насквозь.

Минимальная длина шпильки анкерных болтов, которые выпускает современная промышленность, начинается с 18 мм. Данный параметр может достигать величины 400 мм. Если говорить о диаметре анкерных болтов с гайкой, который считается по диаметру распорной втулки, то стандартом оговаривается минимальное значение и такой величины, равное 6,5 мм. С увеличением длины шпильки диаметр анкера также увеличивается и может достигать 20 мм.

Болты, имеющие максимальный диаметр распорной втулки, естественно, обладают максимальной несущей способностью, но, выбирая такие крепежные элементы, следует учитывать состояние и размеры конструкции, в которой предполагается выполнить их монтаж.

Двухраспорные анкерные болты, оснащенные гайкой

Наиболее эффективным крепежным изделием для фиксации на различных поверхностях предметов, отличающихся значительным весом, является анкерный болт с гайкой двухраспорный. Даже по фото таких крепежных элементов можно сделать вывод о том, что они обладают более высокой несущей способностью по сравнению с обычными анкерными болтами.

Конструктивной особенностью болтов данного типа является использование сразу двух втулок, надетых на резьбовую шпильку. Одна из таких втулок имеет конусообразную форму и при затягивании гайки входит во второй элемент, распирая его. Таким образом, внутри крепежного отверстия оказывается сразу две разжатых втулки, что в разы повышает несущую способность болта.

Двухраспорный анкер предназначен для полнотелых материалов, использование в пустотных конструкциях не рекомендуется

Способность двухраспорного анкерного изделия выдерживать значительные нагрузки не только статического, но и динамического характера позволяет успешно применять его не только в строительстве и ремонте, но и в производстве. В частности, именно при помощи таких крепежных изделий выполняется монтаж тяжелого промышленного оборудования, которое в процессе работы создает значительные вибрационные нагрузки.

Правила монтажа

Даже если вы правильно выбрали анкерный болт, оснащенный гайкой, ориентируясь на размеры и вес фиксируемого с его помощью предмета, неправильный монтаж сведет все ваши усилия на нет. Существует ряд несложных правил, соблюдение которых позволит вам обеспечить крепежный элемент требуемым уровнем надежности и долговечности.

Этапы установки анкерного болта

Алгоритм монтажа анкерного болта, оснащенного гайкой, выглядит следующим образом.

  1. В конструкции, в которой предстоит выполнить монтаж такого крепежного элемента, необходимо просверлить отверстие. Диаметр отверстия должен быть таким, чтобы распорная втулка входила в него с некоторым натягом. Для выполнения этой процедуры вам потребуются перфоратор и бур соответствующего диаметра.
  2. Чтобы анкерный болт распорного типа, оснащенный гайкой, образовал надежное соединение, отверстие, в которое он устанавливается, необходимо тщательно очистить от строительной пыли и кусочков раскрошившегося при сверлении материала. Если отверстие небольшого размера, то для его очистки можно воспользоваться обычной медицинской грушей и ершиком соответствующего диаметра. В том случае, если отверстие для установки анкерного болта имеет значительную длину и большой диаметр, то для его качественной очистки можно использовать пылесос.
  3. После того как отверстие подготовлено, можно вставлять анкерный болт. Несмотря на то, что многие специалисты рекомендуют монтировать анкерные болты вместе с фиксируемым предметом, есть более простой и эффективный способ выполнения этой процедуры. На анкерном болте, установленном в отверстие, затягивается гайка – до тех пор, пока распорная втулка не разожмется до такого состояния, чтобы надежно зафиксировать крепежный элемент. Затем, когда анкер надежно зафиксирован в отверстии, с него можно скрутить гайку, оставив его резьбовой конец свободным для того, чтобы надеть закрепляемый предмет. После этого вам останется надеть на резьбовой конец шайбу и накрутить гайку.
Выбирая анкерные болты в качестве крепежных элементов, следует иметь в виду, что современная промышленность выпускает различные модификации таких изделий. Это могут быть болты, верхняя часть которых выполнена в виде кольца или крюка, что позволяет максимально эффективно использовать такие изделия для подвешивания различных предметов на поверхности потолка или стен, протяжки кабельных трасс и других коммуникаций, а также для решения ряда других специфических задач.

met-all.org

Каких размеров бывают анкерные крепления для бетона?

Там, где для дерева мы бы могли использовать болты и саморезы (больше информации о саморезах приведено здесь), для бетона понадобится фиксация посерьезнее. Сами по себе ж/б изделия достаточно прочны, чтобы выдерживать высокие нагрузки, вот только обычным крепежным элементам нет никакой возможности за них зацепиться. Именно поэтому сегодня выпускаются самые разномастные анкерные крепления к бетону, которые и сами прочно фиксируются в его массе, и надежно удерживают прикрученные конструкции.

Оглавление:

Что собой представляет?

Анкерное крепление – это по сути цилиндрический корпус или втулка, которая при закручивании в нее болта либо подтягивания гайки испытывает давление изнутри. От этого гильза раздается в стороны, и распорный анкер буквально застревает в стене – в игру вступают силы трения и происходит механическая блокировка. Разбирать перед установкой его не нужно.

От того, как исполнено оголовье болта, зависит, что можно будет прикрепить к стене с помощью такого изделия, и насколько это будет удобно:

1. Болт с шайбой – применяется наиболее часто, так как хорошо прижимает конструкции к стене из бетона. Хотя никто не мешает накинуть шайбу на обычный анкер самостоятельно.

2. С гайкой – с его помощью удобно крепить тяжелые предметы, так как он продевается в проушину еще «на полу». Не придется держать на весу тот же телевизор, пытаясь совместить его с подготовленным отверстием в стене.

3. Кольцо или крюк – такой анкерный болт для бетона устанавливается сперва сам по себе. Потом на него можно вешать все, что нужно.

4. Г-образный – очень похож на анкер с крюком на конце, но изогнутым под прямым углом. Этот тип крепления часто применяется для подвешивания к стене съемных элементов (бойлеров, конвекторов и т. д.).

5. Шпилька – практически универсальный вариант для наружных работ, хотя здесь все зависит от особенностей ее защитного покрытия. К примеру, анкер-шпилька Hilti HST предназначен только для условий сухих помещений. Зато допускает установку в бетон со следами растрескивания.

Есть и другие конструкции подобных креплений, принцип работы которых отличается лишь незначительными нюансами благодаря особому исполнению распорной втулки:

Очень простой в действии крепеж – фактически это просто металлический чопик с внутренней резьбой и клином в форме конуса. В бетонной поверхности предварительно высверливают отверстие подходящего размера. После этого анкер просто забивается в подготовленное гнездо молотком (лучше киянкой, чтобы не расплющить). Гильза распирается, когда в нее закручивается болт. Естественно, что цена за штуку чисто символическая.

Отличается от «коллег» возможностью сквозной установки. К тому же клиновой распорный анкер оснащен двумя втулками, повышающими надежность монтажа. Применяется на поверхностях высокой плотности – бетон без повреждений, каменная кладка, полнотелый кирпич. После высверливания отверстие очищать от цементной пыли необязательно.

Распорный анкер гарпунного типа изготавливается из оцинкованной углеродистой стали. Предназначен для работы в условиях высоких нагрузок вырывающих (до 53 кН) или на срез (до 67,4 кН). Такие изделия рекомендуется применять на растрескивающемся напряженном бетоне. В момент установки с каждым поворотом гайки подрезающая втулка с зубцами постепенно распирается, буквально вгрызаясь в стенки гнезда.

Любой механический анкер обязательно должен иметь антикоррозионное покрытие (цинковое или латунное), чтобы щелочная среда не смогла повредить металлическое крепление.

Продукция Hilti

Сегодня на рынке наиболее полно представлен ассортимент механических анкеров от компании Hilti, 10 лет назад наладившей производство расходных стройматериалов в нашей стране. Стоит изучить технические характеристики анкера Hilti и сориентироваться по ценам.

Нагрузки, кНРазмеры, ммСтоимость, рубли
Маркировкана срезна вырывДлинаРезьба / диаметр
HST8,7 – 62,72,3 – 30,675 – 295М8 – М1679 – 145
HLC2,5 – 10,51,4 – 5,640 – 758 – 1224
HSV3,23,475 – 150М8 – М1211 – 33
HSL-3-G11,7 – 78,415,6 – 46,9102 — 220М8 – М20143 – 1180
DBZ1,61,640612 – 18

Приведенная таблица параметров самых востребованных видов отлично иллюстрирует возможности применения механических фиксаторов. К примеру, клин DBZ используется только для установки легкого оборудования и каркасных систем облицовки в бытовых условиях, потому и стоимость его низкая. А анкер-шпилька HSL-3-G, напротив, идеально подходит для крепления тяжелых и ответственных конструкций, так как выдерживает очень высокие нагрузки, но и цена его впечатляет.

Технические характеристики изменяются в зависимости от основных размеров – диаметра и длины. Чем они больше, тем выше нагрузки крепеж сможет выдержать.

Нюансы выбора

Механические анкера нужно подбирать сразу по нескольким параметрам. Во внимание принимаются не только очевидные условия, вроде размера и толщины скрепляемых элементов. На окончательный выбор повлияют и другие факторы:

  • Особенности прикрепляемого к бетону изделия.

Особенно это важно для различных механизмов и установок, передающих на цементную постель вибрационные нагрузки. Если нет возможности подобрать фиксатор с нужными характеристиками, можно купить анкер для растянутого бетона.

Большинство метизов предназначено для внутренних работ. А наружные оцинкованные не слишком долго служат, после того как деформируются в гнезде. Поэтому надежнее будет купить изделие из нержавеющей стали для использования в неблагоприятных условиях.

И конечно же, следует учитывать состояние бетона, с которым предстоит работать. Ведь даже для растрескивающихся поверхностей можно подобрать металлическое крепление.

Химические анкера

В общем понимании это вовсе не металлическое изделие, но действительно надежный способ. Их основные достоинства – упрощение монтажных работ и неподверженность коррозионному износу. Кроме того смолы, входящие в состав, при застывании дополнительно упрочняют бетон в точке крепления, что позволяет использовать их даже для конструкций из пористых блоков.

Различают два основных вида химанкеров:

1. Ампульные.

В отверстие под химический анкер закладывается стеклянная капсула, содержащая клейкую массу – в процессе работы туда же устанавливается металлическая шпилька, которая пробивает оболочку, позволяя «клею» растечься. Через несколько минут синтетическая смола намертво скрепит бетон и вставленный фиксатор, но до того момента стержень нагружать нельзя. Химические анкера выгодно отличаются тем, что они не распираются изнутри, а значит, не создают дополнительное напряжение в бетонной толще.

2. Инъецирующие.

Как понятно из названия, они отдаленно похожи на поршневой шприц, подающий клеящую массу. Профессиональные тубы большого объема для химанкерования устанавливаются в монтажные пистолеты. Стоят такие типы дешевле ампульных, а разовая порция впрыскиваемого состава не ограничивается объемом капсулы. В результате в отверстии не остается незаполненных пустот, поэтому крепление получается абсолютно надежным.

Ко второй категории относятся и химические анкера Хилти, хотя в форме капсул они тоже выпускаются. Для предотвращения излишнего растекания состава в толще ячеистых бетонов производитель рекомендует пользоваться специальной сетчатой гильзой. Ее нужно вставить в отверстие под крепление перед инъектированием.

Для химических анкеров важно, чтобы рабочая жидкость не была слишком вязкой – это позволит ей легко проникать в мельчайшие капилляры бетона и надежно фиксироваться.

stroitel-list.ru

характеристики, установка, размеры и цены

Анкерный болт позволяет крепить разные системы. Используется для монтажа конструкций из бетона – как ячеистых, так и полнотелых. В основе каждого изделия – две части: шпилька и распорный элемент. Они есть во всех болтах, отличия могут быть лишь в параметрах, а также форме и прочих приспособлениях.

Оглавление:

  1. Особенности применения
  2. Монтаж своими руками
  3. Цена разных видов

У любого изделия есть обозначение, например: 8/10х50. Величины указаны в миллиметрах. Означают они следующее:

  • первая цифра (8) – это размер резьбы;
  • вторая (10) – диаметр;
  • третья (50) – величина изделия.

Стандартные размеры анкерных болтов для бетона:

  • диаметр: 6 – 24;
  • резьба: М5 – М20;
  • длина: 18 – 400.

Есть и прочие технические характеристики болтов:

1. вырывающая сила: 10,5 – 18,3 кН. Вырыв анкера может выглядеть по-разному. Либо это вылет части без ущерба для конструкции, либо окончательное разрушение места соединения;

2. изгибающий момент: 5,2 – 25,7 Нм;

3. крутящийся момент: 10 – 40 Нм. Если показатели анкерного болта не превышают указанные значения, можно говорить об их надежности.

От характеристик обычно зависит и цена. Анкер может быть нестандартным, если это обусловлено конструкцией объекта. Проект детали в этом случае разрабатывается по специальным СНиПам. Анкерные болты по бетону покрывают цинком, это позволяет избежать разрушения и предотвратить ржавчину крепежа.

Классификация

Анкерный крепеж обладает особой прочностью. Потому используется в конструкциях из бетона большой массы, там, где на соединительные участки предполагается высокая нагрузка. Например:

  • перила либо ограждения;
  • балконы;
  • консоли;
  • рельсы;
  • ворота;
  • фасады.

Также этот способ позволяет прикреплять элементы к цельному камню или бетону.

Они могут быть нескольких видов:

  • с анкерной плитой;
  • изогнутый;
  • прямой;
  • съемный;
  • составной;
  • с коническим концом.

У каждого есть несколько типов исполнения. Размер может варьироваться в зависимости от предназначения, интервал – от 1,2 до 14 см. Аналогом отечественного болта является анкер с гайкой. Правда, его цена обычно чуть выше.

Анкеры, используемые для бетона, отличаются и по способам монтажа:

1. глухие. Ставят прежде, чем залить бетон. Крепеж имеет форму изогнутой шпильки. Это позволяет удерживаться в фундаменте после его застывания очень надежно. Пока растворная масса застывает, болты удерживают специальные приспособления – кондукторы;

2. съемные. Дополнительно используются плиты и закладные детали. Анкер фиксируют клеем либо раствором песка и цемента. В основании болты вставляют в пазы или закрепляют цангами. Их монтируют прежде, чем перейти к бетонированию.

По методике установки – могут быть химические и механические. Последние встречаются следующих видов:

1. закладной. Он закладывается в бетон и затвердевает в нем;

2. клиновый. Во время монтажа расширяется и тем самым фиксируется;

3. забивной. В отверстие забивается втулка, куда позже входит болт;

4. с шайбой. Он позволяет прочно зафиксировать элемент у основания. К примеру, бытовой прибор либо навесную мебель;

5. с гайкой. Удобно крепить массивные предметы на высоте. В стене необходимо заранее установить болт, «надеть» на него отверстия в той части, которую требуется закрепить, и зафиксировать гайкой. Подходит для бытовых приборов, которые время от времени со стены приходится снимать;

6. с крюком или кольцом. Его прикрепляют к перегородкам из бетона. Применяются чаще всего для приборов освещения и во время монтажа коммуникаций. Размер здесь индивидуален для каждого случая. Чем тяжелее предмет, тем прочнее должен быть анкерный крепеж. Длина обычно равна толщине основы;

7. распорный;

8. двухраспорный. В нем присутствуют две подвижные муфты. Это обеспечивает крепление повышенной прочности;

9. рамный. Применяется при монтаже пластиковых и деревянных окон. Снабжен скрытой головкой.

Механизм крепления анкера держится на трех главных принципах:

  • склеивание. Нагрузки компенсируются касательным напряжением там, где анкер соединяется с основанием из бетона. Распространяется на клеевые элементы и закладные детали, у которых нет уширения;
  • упор. Нагрузки компенсируются внутренним сопротивлением излому. Возникают в глубине основы;
  • трение. Болт принимает нагрузку и передает ее на фундамент. Для трения необходима распирающая сила.

Знание принципа действия внешних сил нужно для того, чтобы понимать, как крепить анкера. Разрушаются они тоже по наиболее распространенным схемам:

  • излом;
  • выгорание;
  • изгиб;
  • вырыв;
  • плавление.

Самостоятельная установка

Монтировать лучше всего сразу после того, как фундамент будет залит, пока раствор еще не застыл. Схема работы зависит от плана помещения, от того, как в нем располагаются стены, двери, перегородки. Анкеры размещают исключительно под внешними стенами, минуя дверные проемы и перестенки.

Погружать крепежные изделия в бетон необходимо по центру. Утапливать неглубоко. Снаружи должна остаться часть длиной около 6 см. Следите, чтобы раствор не попал на резьбу, в противном случае ее придется чистить.

Устанавливать анкеры следует с шагом до 40 см. Они должны держаться строго в вертикальном положении. Предотвратить крен, пока бетон застывает, поможет специальное устройство, которое фиксируется к опалубке. Если болт ставят еще до заливки, его можно прикрепить к арматуре.

В фундамент, который уже застыл, крепеж вставляют в специальные отверстия. Их высверливают буром либо сверлами подходящего диаметра.

Если требуется установить в основание анкер с гайкой, то алгоритм следующий:

  • сверлим отверстие, диаметр которого полностью повторяет размер крепежа;
  • очищаем дырку от пыли;
  • разместить болт. Если идет трудно, можно забить его молотком;
  • заворачиваем гайку на 4-5 оборотов.

Расценки

Стоимость во многом зависит от предназначения и характеристик. Ниже приведены примерные цены на разные типы.

НомерРазмерЦена за штуку, рубли
HSAHSTГОСТ
1М8х1153662
2М10х903775
3М12х15060120115
4М16х140120180140
5М20х170230310140

Цены сравнивались на модели близкого размера. Таблица позволяет сделать некоторые выводы. К примеру, анкер-шпильки типов HSA можно купить значительно дешевле HST со сходными характеристиками, при этом получить изделие аналогичного качества.

Анкерный болт с гайкой – специфика крепежа и правила монтажа + видео


Анкера для бетона – это специальные крепежные изделия, необходимые для надежной фиксации разных предметов и элементов на бетонных конструкциях. Крепежные элементы используют там, где прочность стен не дает возможности использовать шурупы или гвозди. Обычно таким образом крепят на стены технику, мебель, актуальны они и для монтажа дверей, окон.

Внешне анкер для бетона похож на болт. Выполняется из оцинкованной или нержавеющей стали в форме цилиндра с расширением в виде конуса на конце крепления. Распорная часть после монтажа раскрывается в бетон и обеспечивает максимум плотности между элементами, гарантирует надежность.

Установка анкера для бетона выполняется в отверстие нужного размера. Высокая удерживающая способность анкера обеспечивается силой трения, склеивания с помощью специального состава, взаимодействия упорного элемента с внутренними стенками отверстия.

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

  • сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
  • усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
  • склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.


Анкерный болт для бетона

Принцип работы и применение

Бетон является пористым неоднородным по структуре материалом. И в местах креплений появляются разнообразные усилия – на скручивание, изгиб, сдвиг, срез, сжатие, вырыв. Их бетонный анкер берет на себя, распределяя совместно с несущей конструкцией.

Основные принципы работы анкеров для бетона:

  • В момент взаимодействия материала основания и анкера появляется сила трения – распор выполняется дюбелями, металлическими цангами.
  • Когда на глубине анкеровки материал дает сопротивление излому или смятию – за счет цанговых втулок на крепеже, изогнутой формы стержня, расширения.
  • Нагрузки в месте контакта основания и стержня компенсируются касательными напряжениями при замоноличивании или склеивании – так работают закладные гладкие, клеевые анкера.

Анкера для бетона могут быть разных конструкций, различных видов, размеров. Производятся из специальной стали по ГОСТу, покрываются слоем средства против коррозии. Стержень может быть диаметром 6-20 миллиметров, длиной – до 220 миллиметров.

Любой анкер включает такие части:

  • Сам болт
  • Конус со слоем резьбы внутри
  • Втулка со специальными вырезами

Анкеры выполняют конструктивную либо несущую функцию. Несущая функция реализована в случаях соединения плит перекрытия, балок, колонн, балконных консолей, лестничных площадок и маршей, отделочных и стеновых панелей, инженерного оборудования, коммуникаций, вытяжек, потолочных светильников и т. д. Также анкера применяются для монтажа лаг на бетонные либо пустотные полы. Ими крепят на стены электрооборудование, навесную мебель.

Конструктивный крепеж применяется для противодействия смещению частей узла, если их устойчивость гарантируется собственным весом, также анкера актуальны при рихтовке в строительстве.

Маркировка анкерных болтов

Планируя использовать анкерные болты по бетону, размеры необходимо научиться определять по маркировке. Разберемся, как расшифровывается аббревиатура на примере крепежного изделия с обозначением М8 10/35х90:

  • буквенно-цифровое обозначение M8 обозначает диаметр резьбы;
  • цифра 10 соответствует диаметру сверла для выполнения полости в бетоне;
  • число 35 указывает на максимальную толщину присоединяемого материала;
  • цифра 90 характеризует минимальную глубину отверстия для монтажа анкера.

Зная, как производится маркировка анкерных болтов, несложно подобрать крепеж для выполнения конкретной задачи.

Забивной – для фиксации коммуникаций

Монтаж таких изделий выполняется забивным методом. Это обыкновенные дюбеля, только изготовлены они не из пластмассы, а высокоуглеродистой стали. По внешнему виду, это металлическая бесшовная втулка с конической внутренней поверхностью и продольными разрезами.

Забивается анкер в заранее подготовленное отверстие молотком, в процессе монтажа лепестки образуют опорные плечи, обладающие высокой несущей способностью. После этого в анкер вкручивается болт подходящего диаметра, который проходит насквозь.

Применяются такие анкера для установки опалубки, кабель-каналов и инженерных коммуникаций, решёток, сплинкерных и вентиляционных систем, при монтаже трубопроводов.

ПреимуществаНедостатки
  1. Быстрый и практичный монтаж.
  2. Небольшая посадочная глубина.
  3. Отсутствие выступающих элементов после установки.
  4. Сравнительно низкая стоимость.
  5. Надёжная фиксация и устойчивость к вибронагрузкам.
  1. Монтаж возможен только в прочных, монолитных основаниях: пористые материалы будут крошиться при ударах.
  2. Требования к точности подготовленных отверстий.

Изделия этой группы условно разделяются на 2 категории: обычные и специальные. Ко второй группе относится продукция серии «Цикон», которая отличается высокой стоимостью и требует специального инструмента для монтажа.

ПроизводительТипВыпускаемые диаметры резьб, ммПримеры и расшифровки обозначений (размеры в мм)Особенности
Fischer

(Германия)

EA6, 8, 10, 12, 16, 20 EA M 8

8 – М 8 внутренний диаметр резьбы

EA S M 10

Fischer Einschlanganker

Сталь 1.4401/1/4571, оцин- кованная желтопассивиро- ванная или нержавеющая А4

EAS6, 8, 10Облегченный вариант анкера EA из листовой стали, с буртиком
Hilti HKD-S6, 8, 10, 12, 16, 20 HKD-S M12/50

12 – М 12 внутренний диаметр резьбы

50 – длина анкера.

Flush Anchor

Сталь класса прочности 5.8.

HDIDrop-in Anchor
MungoESA6, 8, 10, 12, 16, 20 ESA M 8

8

– М 8 диаметр резьбы;

Einschlanganker

Сталь оцинкованная желтопассивированная или нержавеющая А4

Sormat

(Финляндия)

LA,

LAH

6, 8, 10, 12, 16, 20 LA 12

12 – М 12 внутренний диаметр резьбы.

Ly ö ntiankkuri

LA – из конструкционной стали электрооцинкованный

LAH – из нержавеющей кислотостойкой стали A4.

Tox

(Германия)

TE6, 8, 10, 12, 16, 20 TE M16x65

16 – М 16 внутренний диаметр резьбы.

Einschlaganker

Сталь оцинкованная, желтопассивированная.

NOBEX

(Италия)

DROP6, 8, 10, 12, 16 DROP 12×50 [INOX]

12 – М 12 внутренний диаметр резьбы

50 – длина анкера.

Koelner

(Польша)

ST6, 8, 10, 12, 16, 20 ST-08

08 – М 8 внутренний диаметр резьбы.

Drop in anhor

Сталь оцинкованная, желтопассивированная.

Wkret-met

(Польша)

TSW6, 8, 10, 12, 16 TSW 10

10 – М 10 внутренний диаметр резьбы.

Сталь оцинкованная, желтопассивированная.
Technox

(Польша)

TSR5, 6, 8, 10, 12, 16 TSR 8×30 Tuleja stalowa.

Сталь оцинкованная

Anchor Fasteners

(Тайвань)

DRM6, 8, 10, 12, 16, 20DRM-12 Drop in anhor

Сталь оцинкованная, желтопассивированная.

INKA

(Турция)

IDCA6, 8, 10, 12, 16IDCA08Çakmali Dübel

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.


Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

  • повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
  • расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
  • применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
  • простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
  • возможность применения анкеров для укрепления имеющейся конструкции;
  • стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

  • повышенная стоимость изделий по сравнению с другими видами метизов;
  • необходимость предварительного выполнения отверстия в твердой основе;
  • подбор конструкции применяемого анкера в зависимости от материала основы.

Анкерный болт для бетона – незаменимый элемент в арсенале домашних мастеров и профессиональных строителей, которые в полной мере оценили его достоинства.


Анкерный болт имеет стойкость к воздействию усилий

Виды и способы крепления

Механические анкерные болты могут быть различных видов и способов крепления. Они имеют классификацию:

  1. По способу монтажа. Выполняется путем вкручивания, забивания, склеивания или сквозного крепления.
  2. По назначению. Используются для потолочного, фундаментного, рамного крепления. Бывают универсальные анкеры.
  3. По составу материала, предназначающегося для крепежа – пористый с пустотами, целиковый и плотный.
  4. По форме болтов – простые и прямые или изогнутые.
  5. По составу конструкции крепежа – целые или сборные.
  6. По поверхности анкера – гладкая или с резьбой.

Какие бывают анкера – классификация крепежных изделий

Все виды анкерных болтов делятся на две категории:

  • изделия с механической фиксацией. Надежное крепление происходит благодаря силам трения и распирающим усилиям;
  • химический крепеж клеевым составом. Он позволяет осуществить крепление в хрупких стенах, изготовленных из ячеистых марок бетона.

Остановимся более детально на механических фиксаторах, которые делятся на две категории по следующим признакам:

  • варианту конструктивного исполнения;
  • сфере использования изделий.

Рассмотрим особенности классификации в каждой группе.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Анкер шпилька

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Как отличаются анкеры металлические по конструкции

Анкерный болт, принцип действия которого имеет особенности для различных типов крепежных изделий, представляет собой механический фиксатор. Его особенность – увеличение поперечного размера при ввинчивании.


Клиновой анкер 6х100

Рассмотрим, как делится крепеж на виды в зависимости от особенностей конструкции:

  • клиновой анкер-болт. Он выполнен в виде металлической шпильки с цанговой втулкой, которая при вкручивании стержня увеличивается в диаметре и расклинивается в полости. Это обеспечивается за счет перемещения конусообразной части стержня внутри распорной втулки. На резьбовой части такого анкера навинчена гайка, под которой находится шайба. Монтаж клинового фиксатора производится в предварительно выполненное отверстие с последующей затяжкой гайки рожковым ключом. При перемещении шпильки в процессе завинчивания, конусная втулка контактирует с цанговым зажимом, который разжимается и расклинивается. Такой крепежный элемент способен воспринимать повышенные нагрузки. Однако он создает в материале повышенное напряжение по площади контакта, что не позволяет использовать его в ячеистых бетонах;
  • втулочный анкер с гайкой. Анкеры металлические втулочного типа оснащены фиксирующей гильзой, длина которой равна размерам стального стержня. На хвостовой части шпильки выполнена клинообразная головка. При завинчивании гайки она смещается по резьбовой части. В результате перемещения происходит распирание втулки. Конструктивные особенности такого вида крепежа позволяют использовать его в легких видах бетонов с ячеистой структурой, а также в кирпиче, изготовленном из обожженной глины. Возможность применения в хрупких материалах связана с уменьшенной величиной напряжения, которое создает такой анкер внутри канала. К выполнению монтажных работ не предъявляются специальные требования, что позволяет производить сквозную установку. По сравнению с клиновым, втулочный фиксатор обладает уменьшенной нагрузочной способностью;
  • цанговый болт распорного типа. Разжимной тип крепежных элементов представляет собой модернизированный вариант втулочного фиксатора, однако имеет более сложную конструкцию. Продольные разрезы на разжимной гильзе делят ее поверхность на четыре лепестка, которые под воздействием распорного элемента частично раскрываются, увеличивая размер поперечного сечения. Фиксация обеспечивается как за счет усилий, связанных с трением, так и за счет изменения формы рабочей поверхности. Нагрузочная способность разжимного элемента с цангой соответствует характеристикам клинового анкера. Отличие состоит в уменьшенном напряжении в зоне контакта с материалом. Изделие используется в полом кирпиче и легких видах бетонов. Повышенная стоимость анкера ограничивает его широкое применение;
  • забивной анкерный болт для бетона. Конструктивная особенность этого фиксатора заключается в форме внутренней поверхности распорной втулки, которая выполнена в виде конуса с разрезами. Внутри гильзы расположен клин, который при ударном воздействии перемещается внутри полости и распирает втулку. Фиксатор забивного типа предназначен для установки в бетонные конструкции и цельный кирпич, так как в зоне контакта с материалом создаются высокие распорные усилия. Монтаж достаточно простой и быстрый.

Подбирая анкерный болт для бетона или другого материала, следует учитывать его конструктивные особенности.


Забивной анкерный болт для бетона

Инструкция по монтажу

До того, как закрепить анкерный болт в бетоне, необходимо подготовить инструменты. Для выполнения работ понадобятся: гаечный ключ, строительный пылесос, дрель с функцией перфоратора или перфоратор, сверло по бетону, молоток.

Сверление

Сначала основание аккуратно размечают под будущие места сверления. Здесь нужно все сделать максимально точно, так как после монтажа вытащить анкерный болт из бетона не представляется возможным – фиксация очень крепкая. Далее по разметке в бетоне сверлят отверстия нужной длины (измеряют по распорной части болта), устанавливая ограничитель на буре.

Расстояние от края стены минимум в 2.5 раза должно превышать глубину отверстия. Далее отверстия нужно очистить пылесосом, сжатым воздухом из баллончика, грушей из резины. Если удалить крошку без остатка не получилось, можно углубить отверстие на 1-2 сантиметра.

Монтаж анкера с гайкой

Распорная часть болта вставляется в основание, вбивается молотком до полного погружения в бетон (чтобы края были заподлицо со стеной). Потом вставляют резьбовую шпильку либо болт, гайку затягивают, крутя столько, сколько нужно, чтобы проворачивание дальше осуществить было невозможно.

Заранее желательно узнать, как пользоваться конкретным типом крепежа. Производители могут устанавливать максимальное усилие закручивания – в таких случаях понадобится динамометрический ключ. Затягивание до упора в работе с некоторыми основаниями (газобетон, пенобетон) может стать причиной деформации и разрушения материала.

Монтаж химического анкера

Чтобы установить химические крепежи в бетон, нужен чуть измененный набор инструментов: понадобятся перфоратор, гаечный ключ, строительный пылесос, а также резьбовые шпильки, клей или капсулы, монтажный пистолет. Для большого количества крепежей выбирают клей, выбор капсул (ампул) актуален там, где планируются небольшие объемы работ.

Сначала размечают основание, сверлят и очищают отверстия. Перед заливкой в бетон клеящего раствора желательно вкрутить сетчатую гильзу, благодаря которой химическое вещество задержится внутри. Потом нужно заполнить отверстия на 2/3 клеем (используя монтажный пистолет) либо установить капсулы, вставить шпильку, постепенно вкручивая ее для равномерного распределения клеящего вещества. Теперь нужно подождать, пока клей высохнет и лишь потом закручивать гайку ключом.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

  • оконных и дверных рам;
  • бытового электрооборудования;
  • лестничных маршей;
  • подвесных потолков;
  • инженерных коммуникаций;
  • стальных конструкций.

Крепеж также используется для следующих целей:

  • фиксации металлического каркаса в фундаментной основе;
  • обеспечения надежного крепления с ячеистыми стройматериалами;
  • крепления массивных конструкций к бетонным и каменным стенам;
  • дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Для каждой области применения всегда можно подобрать оптимальный тип крепежа.


Цанговый болт используют при креплении лестничных маршей

Варианты поломки

Болтами крепятся множество различных вещей. Поэтому перед установкой нужно предусматривать поломку, во избежание ее в будущем.

Зачастую поломка случается из-за неправильного крепежа и превышения допустимых нагрузок. Есть определенная классификация:

  • вырыв – полное или частичное вырывание болта из поверхности;
  • вырыв основания – полная поломка соединений при большой нагрузке основания;
  • излом – случается при монтаже конструкции;
  • срез – полное нарушение границы основания при превышении нагрузки;
  • плавление – при воздействии больших температур.

Вернуться к оглавлению

Размеры анкерных болтов для бетона

Диаметр резьбовой части и длина металлических анкеров изменяются в зависимости от назначения:

  • стальные фиксаторы с метрической резьбой диаметром до 12 мм и длиной не более 20 см используются, преимущественно, при выполнении частниками ремонтных работ;
  • крепежные изделия с увеличенным диаметром резьбы, составляющим до 20 мм, и длиной до 35 см применяются в промышленных целях для фиксации тяжелых конструкций.

От того, какие имеет размеры анкерный болт для бетона, зависят следующие параметры:

  • максимальная толщина фиксируемых элементов. В зависимости от вида крепежа она составляет 1,5–6 см;
  • предельный размер несущей поверхности. Он колеблется в интервале от 5 до 30 см для различных вариантов анкеров.

Конструктивные особенности фиксаторов и их размеры влияют также на уровень вырывающей нагрузки, которая составляет от 1,5 до 30 кН.


Анкерный болт клиновой с гайкой 12х100 мм

Как закрепить

Первый раз устанавливая анкерный болт вам может показаться это дело сложным, но со временем все уже делается, как говорится в народе, на автомате.

Для начала просверливают отверстие в бетоном сооружении, к которому будет крепиться конструкция. На этом этапе работы главное — правильно подобрать бур, его диаметр и длину. Зачатую диаметр подбирается в соответствии размеру анкера. А вот длина не должна быть короче болта. Нужно учитывать, что при неполном вхождении анкера в стену его нужно будет доставать, а отверстие досверливать. А это сложно — вытащить болт с бетона, даже если он не затянут.

Потом нужно очистить отверстие от пыли. Если анкерный болт входит в него легко и просто, значить что-то не так, не исключается возможность того что вы пользовались немного согнутым буром. Ведь этот вид крепежа вбивается молотком в стену.

Дальше затягиваем гайку, при этом увеличивается ее корпус внутри отверстия. Она тянется до упора. Потом ее нужно открутить, дальше цепляется то, что запланировано, и гайка навинчивается в исходное положение.

При установке забивных конструкций вместо того, чтобы навинчивать, вы забиваете шуруп.

Вернуться к оглавлению

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

  • конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
  • коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
  • алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Определенные виды крепежа могут включать втулку, изготовленную из пластика или полиамида.

Требования нормативного документа (ГОСТ)

В связи с тем, что все крепежные системы являются ответственными узлами конструкции, все их параметры строго регламентируются соответствующими документами. В частности ГОСТ оговаривает и несущую способность анкерных креплений. В некоторых случаях от прочности и надежности креплений зависит человеческая жизнь, поэтому требования, оговоренные ГОСТом должны неукоснительно соблюдаться. Все резьбовые детали анкерных соединений (болты, гайки, шпильки) так же должны соответствовать требованиям ГОСТа.

Анкера металлические – специфика монтажа

Понимая, как работает анкерный болт, несложно выполнить его установку. Она осуществляется довольно просто. Для этого необходимо произвести следующие операции:

  • Выполнить на поверхности разметку и обозначить точки установки фиксатора.
  • Просверлить электродрелью или перфоратором отверстие соответствующего диаметра.
  • Подготовленное отверстие тщательно очистить от пыли или продуть.
  • Установить анкерный болт с фиксируемым элементом в сформированную полость.
  • Зафиксировать крепеж гаечным ключом путем завинчивания гайки.

Правильно подобный тип крепежа обеспечит надежное соединение. Важно руководствоваться рекомендациями профессионалов и в обязательном порядке учитывать свойства и структуру материала, в котором крепится фиксатор. Соблюдение технологии монтажа анкерных фиксаторов обеспечит требуемую нагрузочную способность.

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Анкер бетонный. Виды и крепление анкерных болтов по бетону. Размеры анкерных болтов по бетону с крюком

О том, что человечество не придумало более надежного способа крепления для бетона и камня, чем анкерный болт, известно многим строителям. Такой крепеж обладает широким разнообразием (рис 1), что связано с различиями по:

  • форме анкера и его конструкции;
  • способу крепления;
  • материалу изготовления составных частей;
  • размерам;
  • предназначению.

Анкера (рис.1)

анкерный болт с гайкой (рис.2)

Минимальная толщина покрытия составляет 100 мкм, что соответствует характеристикам горячего цинкования. Горячие оцинкованные тирафон полностью погружены в оцинкованный материал. Перфорированные соединения Штукатурные фитинги Анкерные плиты. . Включает информацию о продукте и автоматически информирует пользователей о доступности любых обновлений.

Якорные элементы можно отличить от нескольких аспектов. Согласно материалу — в соответствии с типом соединения — в соответствии с указанным анкерным основанием — в соответствии с изученной средой — в соответствии с несущей способностью — в соответствии с огнестойкостью.

Размеры анкерных болтов по бетону

Часто встречающимся вариантом считается анкерный болт с гайкой, который состоит из 3-х частей (рис 2). Такой анкер похож на металлический винт с распорками. На том конце, где обычный крепеж имеет головку под отверстие, наблюдается наличие конусного утолщения. Сверху на крепежный элемент надевается металлическая трубчатая втулка с распорками с одной стороны и гайка со стопорной шайбой. При навинчивании гайки на винт, разжимаются распорки в отверстии, обеспечивая надежное крепление. Шайба при этом служит для предотвращения углубления гайки дальше, чем рассчитано.

Прежде чем выбрать якорь, вы должны ответить на несколько вопросов. Анкерный элемент должен безопасно переносить три типа нагрузки — растяжение, сдвиг и изгиб. Для простоты мы можем безопасно фиксировать нагрузки порядка десятков кг с помощью пластиковых анкеров, скрепляя нагрузки в десятки до сотен кг с помощью стального анкера с использованием анкерных болтов и химического раствора для груза в тоннах.

Однако не всегда вес груза и несущая способность дюбеля должны быть одинаковыми. Из-за разных конструкций, таких как кронштейны, нагрузка на дюбель может быть в несколько раз выше, чем вес груза. Мы упростили проблемы нагрузки и нагрузки с факторами безопасности, расстоянием между краями, расстоянием между дюбелями и другими аспектами, которые необходимо учитывать в более сложных случаях.


анкерный болт с крюком (рис.3)

анкерный болт с кольцом (рис.4)

Размеры анкерных болтов по бетону с гайкой:

  • диаметр 6-28мм;
  • длина от 60 до 300 мм.

Крепежные элементы производят из стали, содержащей большое количество углерода. Для обеспечения коррозионной стойкости, такой крепеж оцинковывают или наносят покрытие, предотвращающее коррозию. Иногда его выполняют из нержавейки.

В настоящее время мы можем удовлетворить широкий спектр строительных материалов, которые имеют разные свойства в плане фиксации. Однако можно сказать, что несущая способность дюбеля полностью зависит от прочности строительного материала. Что касается фиксации, мы предпочитаем бетон, плотный, твердый, без полости и благодаря которому общий пластиковый анкер может нести десятки килограммов. Бетонные стены, за исключением исключений сегодня, появляются только в панельном здании, построенном в последние десятилетия.

При строительстве домов или современных жилых домов мы с большей вероятностью столкнемся с перфорированным кирпичом и газированным бетоном, который уже не является твердым, пористым и иногда очень хрупким, и, следовательно, несущая способность якоря значительно уменьшается.

Близок к оформлению и принципу действия анкерный болт с крюком (рис 3). Анкер действует путем расширения распорки, только его продолжение состоит из крюка. Анкер закрепляется за счет вращения крюка, а гайка зафиксирует положение. Его применяют тогда, когда крепежные элементы, прикрепленные таким способом, придется периодически снимать. В наших квартирах ярким примером применения крепежного болта с крюком считается использование крепежных элементов в водонагревательных баках, полках, зеркалах, кондиционерах.

В старых зданиях степень вентиляции кладки также играет определенную роль. Следовательно, сопротивление якоря изменяется в зависимости от основания анкера, к которому он будет использоваться. Стальные анкеры, резьбовые стержни из химического раствора и пластиковые анкерные болты стандартно покрыты гальваническим цинковым покрытием, которое подходит для использования в сухих условиях. Для того, чтобы точки привязки подвергались воздействию дождя или даже более агрессивным коррозионным воздействиям, мы рекомендуем использовать горячие оцинкованные или нержавеющие застежки.


анкерный болт двухраспорный (рис.5)

анкер забивной (рис.6)

Размеры анкерных болтов по бетону с крюком:

  • М 6, М8, М10;
  • М12,М14, М16, М20;
  • М24, М30.

Мало чем отличается от предыдущих вариантов крепления анкер с кольцом (рис 4). Единственным отличием считается продолжение винта петлей. Такой анкер незаменим при установке креплений на потолке. На нем удобно подвешивать и другие элементы крепежа. Размеры анкерных болтов по бетону с кольцом идентичны предыдущим вариантам.

Будет ли статическая или динамическая нагрузка? Надежное крепление, которое несет динамическую нагрузку на его якорь, должно быть разрешено, чтобы вибрации не приводили к повреждению якорного соединения благодаря так называемому усталостному эффекту. В случае небольших вибраций или вибраций мы можем решить эту проблему, увеличив поперечное сечение анкера.

В приведенной ниже таблице вы можете быстро найти нагрузку и выбрать соответствующий элемент в своем якоре. Основным принципом техники привязки является передача влияния нагрузки на закрепленные объекты или конструкции на закрепляющую подложку, лежащую в основе несущей и несущей конструкции. Типичными материалами являются древесина, кирпич, бетон, гипсокартон и т.д.


клиновой анкер (рис.7)

анкера под крестообразную отвертку (рис.8)

Двухраспорный анкерный болт во многом сходен с предыдущими элементами крепежом. Такая форма крепления считается более удачной, так как обладает двойным распором за счет двойной трубчатой втулки (рис 5).

Существует 3 основных типа креплений

Это ключ к выбору правильного якоря в отношении материала подложки, местоположения и, конечно же, способности выдерживать нагрузку — статическую или динамическую. При постановке на якорь необходимо учитывать. Что фиксировать, в каком материале размер и направление нагрузки фиксируются как можно точнее для внешних воздействий, если закрепленный предмет когда-либо демонтируется. Формованные анкерные работы с выровненной формой отверстия в подложке и закрепленном элементе.

Фрикционная фиксация работает с трением, возникающим при нажатии на закрепленный элемент на подложке. Связующие анкеры используют химические анкеры. Важны также анкерные напряжения. Нержавеющая сталь очень хорошо зарекомендовала себя в технике анкеровки благодаря высокой стойкости к внешним воздействиям и другим физико-механическим свойствам. Основной спектр анкерных элементов включает в себя.

Забивной анкер имеет на конце распорки (рис 6) Для монтажа, его сильно ударяют молотком по штоку. Гайка служит для фиксации необходимого предмета на стене. Несущая трубчатая конструкция такого крепежного элемента рассчитана на применение там, где не нужны высокие нагрузки. В промышленном производстве такой вид крепления приемлем не всегда.

Анкеры стальные анкеры и анкеры для бетонных анкерных ножек самонарезающие винты. Анкер вставляется в отверстия, на которых он закреплен и служит в качестве дополнительного крепежного элемента. Он может быть изготовлен из различных материалов, в которых преобладают пластмассы и металлы. Другие важные параметры включают полезную длину и глубину привязки. Существует 3 основных типа сборки.

Предварительно собранное — стандартное сверление отверстий, вставка дюбеля и крепежный элемент. Этот тип упрощен, отверстия уже просверлены в соответствии с собранным объектом, дюбель вставлен над объектом, и он сразу закрепляется. Расстояние монтажа — Якорь не проходит непосредственно на стене, но на определенном расстоянии.

Клиновой анкерный болт (рис 7) считается модификацией стандартного анкерного болта с гайкой – очередной попыткой улучшить конструкцию. Его сложные элементы удорожают изделие, но ненамного улучшают его качество.

Есть еще анкеры с головкой, рассчитанные под шестигранник и под крестовую отвертку. Их не надо путать с анкером с гайкой. В них шестигранник находится на болте, а крепление проводится при помощи конусной гайки. Бетонный болт с креплением под крестообразную отвертку (рис 8) обычно имеет небольшие размеры (до М12).

Стальные анкеры и анкеры для бетона

Стальные анкеры используются в более сложных внешних условиях. Даже при использовании нержавеющей стали необходимо принять меры против возможной коррозии, описанной в этой статье. Среди наиболее популярных типов стальных анкеров — так называемые штампы, которые в основном используются в бетоне или твердом камне.

Забивной анкер для бетона

Часто обсуждаемая цена якорной техники — чем ниже, тем лучше. Однако любая техника привязки должна играть первоклассную работу, потому что в случае сбоя она может нанести большой ущерб имуществу или даже жизни. Хороший стальной анкер может быть идентифицирован, например, эффектными выступами и зубцами на расширительном кольце или гладкой и заостренной конической поверхностью конуса. Дешевые продукты обычно производятся путем механической обработки вместо холодного прессования, что приводит к снижению качества продукта.

Особенное место в когорте бетонных болтов отводится анкеру с цангой. Размеры таких анкерных болтов по бетону могут иметь диаметр до 300-400 мм. В их состав входит цанга с конусной резьбой, длинная шпилька с шайбой и гайкой. Их применяют в промышленности и строительстве.


химические анкера (рис.9)

установка (рис.10)

Размеры и цены

Типы стальных анкеров можно разделить, например, на. С удлиненной длиной резьбы с двумя экспансивными элементами с гибкой глубиной крепления. При монтаже убедитесь, что момент затяжки превышает допустимое значение, так как это сократит срок службы анкера. Стальные анкеры также обычно не могут быть демонтированы, умный раствор должен подготовить большее крепежное отверстие, которое можно остановить при демонтаже арматуры.

Этот тип техники крепления в основном используется для крепления деревянной конструкции к бетонному грунту, например, к перголам или террасам. Это изогнутый, чаще всего стальной лист с анкерными отверстиями. Анкерные ножки могут иметь болтовые или сварные болты, особенно подходящие для непокрытого бетона в новых конструкциях. Напротив, при реконструкции жесткие анкеры используются на жестком бетоне без штифтов.

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Они сделаны, чтобы сделать отверстие в базовом материале без необходимости предварительного сверления. Часто, однако, они также объединены с якорями. Самонарезающие винты предназначены для крепления к дереву, стали, бетону, алюминию и другим металлам.

Важным параметром является пропускная способность, которая представляет максимальное значение до. Разрушение путем разрушения сцепляемости с основанием болта, нарушающего разрушение подложки. Типичные типы включают. С прямоугольной головкой с цилиндрической головкой с головкой. . Здесь вы найдете широкий выбор дюбелей и других механических и химических якорей.

Монтаж

Самый часто применяемый способ крепления анкеров – при помощи распорки. Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

В статье описываются возможности диагностики глубины привязки с помощью неразрушающих испытаний, а также проверки полировки для проверки истинных осей якоря или закрепленной сборки. Еще более современные современные железобетонные конструкции спроектированы таким образом, что дополнительные конструкции к ним, чаще всего стали, связаны с дополнительными анкерными шпильками. Процесс производства упрощает это по сравнению с условием, когда анкерные элементы были помещены в ящик не до бетона. Дополнительные монтажные анкеры в бетонных конструкциях требуют идеальной диагностической диагностики, чтобы гарантировать, что важная часть конструкции не повреждена, а технология бурения дополнительно улучшена, чтобы достичь предложенной глубины для анкерных фитингов.

Вывод

Вне зависимости от видов, анкерные крепления обеспечивают надежное сцепление с бетоном. Размеры анкерных болтов по бетону рассчитаны для установки в условиях производственных процессов и домашнего хозяйства. Каждый потребитель выбирает себе тот вариант, который приемлем для применения в разных условиях.

Анкерные болты (их также называют фундаментными) — изделие для крепежа основания каких-либо построек или конструкций. Они обладают большим многообразием типов и размеров. Выполняются эти крепежные элементы преимущественно из углеродистой стали и представляют собой стальной стержень, на котором нарезана резьба. Длина резьбы регламентирована ГОСТом и позволяет закреплять анкера несколькими гайками.

Как их используют?

На многих примерах конкретных конструкций мы являемся свидетелями того факта, что привязка не выполнена в хорошем смысле, — что иногда якорь укорачивается, в случае, если заданная глубина для якоря в отверстиях сверла не достигнута. Некоторые дефекты неправильного закрепления могут быть обнаружены визуальным контролем. К примеру, они являются следами закрепляющих частей анкера, которые очевидны на выступающем горле — над анкерной гайкой. В случае неисправной механической конструкции анкера он также может достигать закрепления анкера в анкере.

Виды анкеров:

Все изделия по конструкции можно разделить на несколько категорий:

· простой анкерный болт

· болты с простым изгибом

· болты с крюком

· болты с анкерной плитой

· болты с расширительным конусом

В ГОСТе тип анкера, как правило, указывается и обозначается цифрами.

Крюк на конце некоторых болтов не позволяют им выскакивать из фундамента и проворачиваться внутри бетона при затягивании гайки. Анкерная плита требуется в тех случаях, когда есть сильное давление на болт, то есть она препятствует вырыванию крепежа. Купить анкера с расширительным конусом следует при укреплении уже залитого фундамента.

Все это дефекты, обнаруживаемые без использования специального оборудования. Вышеупомянутые недостатки в большинстве случаев в большинстве случаев серьезно ставят под угрозу стабильность закрепленных конструкций, а в некоторых случаях они угрожают безопасности эксплуатации.

Проблема эксплуатации и тестирования дополнительных якорей

Конструктор анкера для бетона, особенно химические анкеры, должен быть обеспечен ответственным дизайнером. При этом он должен учитывать ожидаемое напряжение и желаемую мощность якорей. Он связывается в больших масштабах с глубиной якоря. Другая важная роль — другие условия якоря, такие как качество бетона, в котором размещается якорь, и качество связующего цемента и, что не менее важно, соблюдение технологии при установке. Результирующая рентабельность также связана с опытом и ответственностью фирмы, которая выполняет привязку.

При заворачивании гайки конус расширяется и фиксирует изделие в бетоне. Цена на анкера зависят от типа конструкции самих болтов. В стандартной комплектации анкерного болта идет 1 шайба и 2 гайки.

Монтаж и сборка происходит по следующей схеме: анкер заливается в пол, на резьбу надевается шайба (или гровер) и 2 гайки.

Покупка анкеров — где выгоднее?

При крупном строительстве может возникнуть потребность найти поставщика, у которого можно закупать анкера оптом. Конечно, подобные приобретения гораздо выгоднее и удобнее, чем покупка в розницу.

Это должно гарантировать, что отверстия перед анкером имеют такую ​​высокую степень, что имеется достаточное расстояние между анкером от края конструкции и между отверстиями, чтобы гарантировать глубину пола и чтобы атмосферные условия были подходящими для закрепления анкеров. На качество анкеров, конечно, также влияет естественное старение использованных материалов и, в частности, коррозия встроенного стального элемента.

Неразрушающий контроль анкерных болтов встроенных анкеров

Как правило, можно сказать, что когда хорошо спроектированный якорь в случае экстремального натяжения выше предлагаемой мощности, он мог бы либо прервать свой встроенный стальной элемент, либо вытащить бетонную основу нижележащего материала. С помощью этого метода был проведен ряд лабораторных совещаний, в которых основное внимание уделялось настройке устройства и определению объема этого метода.

Если вам необходимо купить анкерные болты оптом, советуем обратиться в наш магазин. Здесь вы сможете подобрать крепежные элементы любого типа и размера. Своим оптовым покупателям мы делаем хорошие скидки, таким образом предлагаем самые выгодные условия сотрудничества. Качество нашей продукции полностью соответствует требованиям ГОСТ.

Мы предлагаем анкера оптом и в розницу, поможем подобрать размер и тип в зависимости от материала основания, даем гарантию на товар. Весь ассортимент изделий для крепежа вы можете увидеть на нашем сайте или задать вопросы посредством телефонного звонка. Свяжитесь с нами и сделайте заказ!

Таблица длин анкерных болтов

| Birmingham Fastener

В этой таблице указаны длины изогнутых анкерных болтов. Все размеры указаны в дюймах. Чтобы получить версию нашей таблицы для печати, загрузите нашу таблицу длин анкерных болтов в формате PDF. Чтобы узнать больше об анкерных болтах, ознакомьтесь с нашим блогом об их типах и использовании.

Размер Длина Крюк Длина резьбы
3/8 6 1 1/2
3/8 8 1 1/2
3/8 10 1 1/2
3/8 12 1 1/2
1/2 6 1 2
1/2 8 1 2
1/2 10 1 2
1/2 12 1 2
1/2 14 1 2
1/2 16 1 2
1/2 18 1 2
1/2 20 1 2
1/2 24 1 2
5/8 6 2 4
5/8 8 2 4
5/8 10 2 4
5/8 12 2 4
5/8 14 2 4
5/8 18 2 4
5/8 20 2 4
5/8 24 2 4
3/4 6 3 4
3/4 10 3 4
3/4 12 3 4
3/4 14 3 4
3/4 16 3 4
3/4 18 3 4
3/4 24 3 4
3/4 30 3 4
3/4 36 3 4
7/8 12 3 5
7/8 14 3 5
7/8 18 3 5
7/8 24 3 5
1 14 3 6
1 15 3 6
1 16 3 6
1 18 3 6
1 20 3 6
1 24 3 6
1 30 3 6
1 36 3 6
1 36 4 6
1 1/4 18 3 6
1 1/4 24 3 6

(15) Клиновые анкерные болты для бетона 5/8 x 3-1/2 Включая гайки и шайбы: Amazon.

com: Промышленный и научный


В настоящее время недоступен.
Мы не знаем, когда этот товар снова появится в наличии.74
Материал Сталь
Марка Lexar Industrial
Размер резьбы 5/8″-184 Размер резьбы
  • Убедитесь, что это подходит, введя номер модели.
  • Диаметр резьбы: 5/8
  • Длина: 3-1/2
  • Покрытие: Цинк
]]>
Характеристики этого товара
фунтов4 измерительная система44 Количество товаров54 Часть №
Марка Lexar Industrial
Внешняя отделка Цинк
3 1/2 дюймов
15
2015 2010
специфические применения для продукта бетона
5/8 «-18
Unscsc код 31160000

длин клиновых анкеров — Concrete Fasteners, Inc.

Приобрести якоря

Часто клиновые анкеры покупают большей длины, чтобы обеспечить более глубокую установку в бетон, поскольку чем глубже заделка в бетон, тем сильнее будет удерживающая способность. Эта концепция может быть теоретически правильной, но это недоразумение, которое может быть ошибочным во многих случаях и в крайних случаях.



Клиновые анкеры разного диаметра имеют разную длину, чтобы приспособиться к закрепляемому материалу разной толщины.Клиновой анкер каждого диаметра должен быть заглублен в бетон на минимальное расстояние, чтобы клиновой анкер достиг минимальной удерживающей способности. Это означает, что корпус клинового анкера должен быть заглублен в бетон на минимальное расстояние после его установки и применено правильное значение крутящего момента.



1/4”

1-1/8”

5/16”

1-1/4”

3/8”

1-1/2”

1/2”

2-1/4

5/8”

2-3/4”

3/4”

3-1/4”

7/8”

3-7/8”

1 дюйм

4-1/2”

1-1/4”

5-1/2”



Клиновые анкеры

можно устанавливать глубже в бетон, чем минимальная глубина заделки, и они обеспечат лучшую удерживающую способность до тех пор, пока глубина заделки не будет чрезмерной.



Различные проблемы могут возникнуть при попытке забить клиновой анкер в бетон на большой глубине:

  • Часто арматура закапывается в бетон. После того как арматурный стержень во время сверления наткнется на арматурный стержень, использовать более длинный клиновой анкер будет невозможно. Резьба не уходит под поверхность и поэтому не позволит установить клиновой анкер. Одним из решений является использование клиновых анкеров с полной резьбой. Их можно использовать в этой ситуации, но нужно соблюдать крайнюю осторожность.Клиновые анкеры с полной резьбой сконструированы таким образом, что их можно устанавливать в анкерных анкерах глубиной меньше минимальной. Убедитесь, что отверстие достаточно глубокое, чтобы обеспечить минимальное заглубление клинового анкера.

  • Экстремальные заделки, такие как клиновидный анкер диаметром 1/2 дюйма и длиной 10 дюймов для крепления приспособления толщиной 1 дюйм к бетону, обеспечат глубину заделки 8-1/2 дюйма и оставят 1/2 дюйма для гайки и шайбы. В бетоне просверливается отверстие глубиной 9 дюймов, в отверстие вставляется клиновой анкер и забивается.Когда клиновой анкер забивается, он может остановиться в какой-то момент. Продолжение ударов молотком может привести к искривлению клинового анкера, и будет очень трудно просверлить идеально прямое отверстие в бетоне на такую ​​глубину. Очень сложно последовательно просверлить глубокое отверстие в бетоне, чтобы клиновой анкер совпадал и мог быть вставлен по всей длине отверстия. Клиновой анкер является прямым, и малейшее изменение направления отверстия приведет к тому, что клиновой анкер коснется бетона со стороны отверстия.Это предотвратит дальнейшую вставку клинового анкера в отверстие.

Минимальная длина используемого клинового анкера определяется путем сложения толщины закрепляемого материала плюс минимальное заглубление для диаметра используемого клинового анкера плюс пространство для гайки и шайбы. Как правило, место для гайки и шайбы равно диаметру используемого клинового анкера. Например, если 2×4 крепится к бетону с помощью клинового анкера 1/2″, то минимальная длина клинового анкера будет 1-1/2″(2×4) + 2-1/4″(минимальная заделка) + 1 /2”(место для гайки и шайбы) = 4-1/4”.Минимальная длина клинового анкера диаметром 1/2 дюйма, используемого для этого применения, составляет 4-1/4 дюйма.



FT + ME + NW = MLWA



FT = толщина крепления

ME = минимальный монтаж

NW = толщина гайки и шайбы

MLWA = клиновой анкер минимальной длины





Посмотрите видео и выполните следующие шаги, чтобы обеспечить качественную установку клинового анкера.



ВИДЕО

Этапы установки



  1. Просверлите отверстие в бетоне с помощью перфоратора в ударном режиме и сверла с твердосплавной напайкой, соответствующего стандарту ANSI B212.15 и имеющего тот же диаметр, что и диаметр устанавливаемого клинового анкера.

  2. Просверлите отверстие как минимум на 1/2 дюйма глубже, чем минимальная глубина анкеровки.

  3. С помощью проволочной щетки, сжатого воздуха или пылесоса очистите отверстие от мусора и пыли.

  4. Навинтите гайку на резьбовой конец клинового анкера. Верх гайки должен быть заподлицо с верхом клинового анкера, чтобы защитить резьбу от повреждения во время установки.

  5. Вставьте клиновой анкер обрезанным концом вперед в предварительно просверленное отверстие в бетоне. Если клиновой анкер устанавливается через отверстие в приспособлении, убедитесь, что диаметр отверстия больше, чем диаметр используемого клинового анкера.

  6. Ударьте молотком по торцу клинового анкера с накидной гайкой до тех пор, пока не менее 6 витков резьбы не окажутся ниже поверхности бетона или поверхности прикрепляемого элемента.

  7. Пальцами затяните гайку.

  8. Возьмите гаечный ключ и поверните гайку по часовой стрелке на 2–3 оборота или до тех пор, пока не будут получены значения крутящего момента, соответствующие диаметру используемого клинового анкера.

Отверстие для крепления

Диаметр клинового анкера больше указанного диаметра.

Если клиновой анкер должен быть вставлен через отверстие в креплении, отверстие в креплении должно быть больше, чем указанный диаметр клинового анкера.



Клиновой анкер диаметром

Отверстие для крепления

1/4”

5/16”

5/16”

3/8”

3/8”

1/2”

1/2”

5/8”

5/8”

3/4”

3/4”

7/8”

7/8”

1 дюйм

1 дюйм

1-1/4”

1-1/4”

1-3/8”





Значение крутящего момента

Каждый диаметр клинового анкера должен быть затянут в определенном диапазоне для обеспечения надлежащего расширения.



Диаметр клинового анкера

Значение крутящего момента, фут/фунт.

1/4”

5-10

5/16”

5-10

3/8”

25-30

1/2”

50-60

5/8”

75-90

3/4”

150-175

7/8”

200-250

1 дюйм

250-300

1-1/4”

400-450

Анкеры для покупки

Screw-Bolt+™ (с шестигранной головкой) | DEWALT

:
  1. Главная / механические анкеры / анкеры-шурупы / болт-болт+ / болт-болт+™ (с шестигранной головкой)

Распечатать

Анкер Screw-Bolt+ представляет собой цельный анкер для тяжелых условий эксплуатации с готовой шестигранной или плоской головкой (потайной). Он прост в установке, легко идентифицируется и полностью снимается. Запатентованная конструкция резьбы, предназначенная для использования со стандартными сверлами ANSI, снижает крутящий момент при установке и повышает производительность. Стальная резьба вдоль корпуса анкера врезается в отверстие во время установки, чтобы обеспечить зацепление со шпонкой и уменьшить расстояние между краями и расстоянием. Болт Screw-Bolt+ доступен с гальваническим или механически оцинкованным покрытием. Подходящие базовые материалы включают обычный бетон.

Читать меньше См. сведения о продукте Создать отчет об отправке CAD/BIM-модели
ФАЙЛЫ САПР ФАЙЛЫ BIM

Чертежи архитектурных САПР продукта.
Форматы загрузки: PDF — файл Adobe Acrobat; DWG — AutoCAD 2000 или более поздней версии; DXF — файл обмена чертежами R12 или более поздней версии.

Архитектурные файлы BIM продукта.
Форматы загрузки: PDF — файл Adobe Acrobat; RFA — семейство Autodesk Revit.

DWG DXF PDF

Посмотреть видео Болт+

(с шестигранной головкой)

Установка анкера Screw-Bolt+™

Это видео познакомит вас с правильной процедурой установки анкеров DEWALT® Screw-Bolt+™

.

Особенности и характеристики

ХАРАКТЕРИСТИКИ

  • Предназначен для сверл со стандартным допуском ANSI
  • Запатентованная конструкция резьбы обеспечивает закаленную резьбу для нарезания резьбы в высокопрочном бетоне
  • Низкий крутящий момент при установке в бетоне и кирпичной кладке
  • Универсальный продукт для бетона и цементной/массивной кладки
  • Зубья храпового механизма на нижней стороне головки с шестигранной шайбой фиксируются на приспособлении
  • Может быть установлен ближе к свободному краю, чем традиционные распорные анкеры
  • Полностью съемный и повторно устанавливаемый в то же отверстие (см. DEWALT.com)
  • Быстрая установка с помощью механизированного ударного гайковерта, но также возможна установка вручную
  • Диаметр, длина и идентификационная маркировка выбиты на головке каждого анкера
  • Цельная, готовая конструкция головки

Характеристики

Общее применение и использование

ПРИЛОЖЕНИЯ

  • Стеллажи, стеллажи и погрузочно-разгрузочные работы
  • Опорные ригели и накладки на пороги
  • Барьеры, ограждения и временные опоры
  • Остекление и оконные приспособления
  • Модернизация, ремонт и техническое обслуживание
  • Ограждение и перила
  • Бетон с трещинами и без трещин
  • Сейсмическая и ветровая нагрузка

Разрешения и списки

СЕРТИФИКАТЫ

  • Международный совет по нормам и правилам, Служба оценки (ICC-ES), ESR-3889 для бетона.
  • Международный совет по нормам, Служба оценки (ICC-ES), ESR-4042 для кирпичной кладки.
  • Код
  • Соответствует Международным строительным нормам/Международным жилищным нормам: 2018 IBC/IRC, 2015 IBC/IRC, 2012 IBC/IRC и 2009 IBC/IRC
  • Испытано в соответствии с ACI 355.2, ASTM E488 и ICC-ES AC193 для использования в конструкционных работах в бетоне в соответствии с положениями о проектировании ACI 318 (метод расчета прочности)
  • Оценка и квалификация аккредитованной независимой испытательной лабораторией для распознавания в бетоне с трещинами и без трещин, включая сейсмические и ветровые нагрузки (анкеры категории 1)
  • Оценено и сертифицировано аккредитованной независимой испытательной лабораторией на предмет чувствительности и надежности против хрупкого разрушения, например.г. водородное охрупчивание

Брошюры и руководства

Техническая страница

Последнее обновление: 11. 11.21
Размер файла: 2.13Mb

Посмотреть PDF

Брошюра

Последнее обновление: 26.04.21
Размер файла: 6.21Мб

Посмотреть PDF

Технический бюллетень

Анкеры Screw-Bolt+™ в бетоне, повторно используемые в тех же отверстиях

Последнее обновление: 26.09.19
Размер файла: 100,88 КБ

Посмотреть PDF

Технический бюллетень

Вариант замены анкера Screw-Bolt+™ для анкера Wedge-Bolt®+

Последнее обновление: 21. 08.19
Размер файла: 105.14кб

Посмотреть PDF

Продам Лист

Последнее обновление: 03.03.21
Размер файла: 3.13Mb

Посмотреть PDF

Руководство по выбору

Последнее обновление: 28.09.21
Размер файла: 3.62Мб

Посмотреть PDF {{#unless Скрыть сравнение}} Сравнить продукт {{/пока не}} {{#if Является Аксессуаром}} Посмотреть серию {{еще}} {{#если КупитьСейчас}} купить сейчас {{еще}} Посмотреть продукт {{/если}} {{/если}}

оценок | Анкерные болты для фонарного столба

F1554

Эта спецификация ASTM была введена в 1994 году и распространяется на анкерные болты, предназначенные для бетонных фундаментов для поддержки конструкций. Эта спецификация позволяет болтам соответствовать конфигурации болта с головкой, прямого стержня или изогнутого анкерного болта. В этой спецификации есть три класса прочности: 36, 55 и 105. Эти номера классов представляют требования к минимальному пределу текучести (KSI) для анкерного болта. Болты имеют цветовую маркировку на конце, чтобы легко идентифицировать марку, используемую в полевых условиях (класс 36: синий, класс 55: желтый, класс 105: красный). Большинству транспортных департаментов также потребуются дополнительные требования S2 и S3, в соответствии с которыми на конце анкерного болта, выступающего из бетона, проштампован постоянный символ уклона и логотип производителя.

Класс 36

Этот сорт F1554 изготавливается из круглого проката A36, который представляет собой низкоуглеродистую сталь. Эти анкерные болты являются стандартными, рядовыми анкерными болтами, которые охватывают диапазон диаметров от 1/4″ до 4”. В августе 2007 года стандарт F1554 Grade 36 заменил ASTM A307 Grade C, который также распространялся на анкерные болты из низкоуглеродистой стали. Поскольку марка 36 изготавливается из низкоуглеродистой стали, ее всегда можно сваривать.

*Примечание. Если указан класс прочности 36, по выбору поставщика в качестве замены может быть предоставлена ​​свариваемая сталь класса 55.

Механические требования

Марка Идентификация Размер, дюймы Растяжение, тыс.фунтов/кв.дюйм Предел текучести, тыс.фунтов на кв. дюйм мин Предел текучести, МПа не менее Удлинн. % мин. Уменьшение площади, %, не менее
36 1/2 — 4 58 — 80 36 248 23 40
1 Цветовая маркировка (синяя) обязательна, в то время как постоянное клеймо с идентификацией производителя и обозначением класса является дополнительным требованием.

Гайки и шайбы

МАРКА ИДЕНТИФИКАЦИЯ РАЗМЕР, ДЮЙМЫ РЕКОМЕНДУЕМАЯ ГАЙКА A563 ШАЙБА
ГЛАДКАЯ ОТДЕЛКА ГОРЯЧЕЕ ИЛИ МЕХАНИЧЕСКОЕ ОЦИНКОВАНИЕ
МАРКА СТИЛЬ МАРКА СТИЛЬ
36 1/2 — 1-1/2 А Шестнадцатеричный А Шестнадцатеричный Ф436
1-5/8 — 4 А Тяжелый шестигранник А Тяжелый шестигранник
Дополнительные совместимые гайки см. в Таблице совместимости гаек.

Класс 55 Анкерные болты

ASTM F1554, класс 55, изготовлены из модифицированной низкоуглеродистой стали, которая имеет более высокий минимальный предел текучести (55 KSI) по сравнению с F1554, класс 36 (36 KSI). Это наиболее распространенная спецификация, используемая для изогнутых анкерных болтов в отрасли освещения и светофоров. Инженерам эта спецификация нравится больше, чем F1554 Grade 36 из-за ее более высокого предела текучести и механических свойств.

Марка 55 не всегда поддается сварке.Если анкерный болт должен быть привариваемым, заказчик и/или инженер должны указать дополнительное требование S1. Все круглые прутки класса 55, имеющиеся на складе Portland Bolt, будут соответствовать требованиям к свариваемости S1. Остерегайтесь дистрибьюторов крепежных изделий и производителей с ограниченными производственными возможностями, которые пытаются заменить A193 класса B7 или круглый стержень 1045 на F1554 класса 55. Эти материалы могут превышать требования класса 55 по прочности на растяжение и пределу текучести, но требования к удлинению и уменьшению площади будут обычно не встречаются.Часто эти дистрибьюторы и производители пытаются заменить анкерный болт F1554 класса 55, потому что круглый стержень класса 55 обычно не доступен на местных складах. Portland Bolt закупает партии круглого проката и хранит этот материал для немедленной обработки.

Механические требования

Марка Идентификация 1 Размер, дюймы Растяжение, тыс.фунтов/кв.дюйм Предел текучести, тыс.фунтов на кв. дюйм мин Предел текучести, МПа не менее Удлинн.% мин Уменьшение площади, %, мин.
55 1/2 – 2 75 – 95 55 380 21 30
2-1/4 – 2-1/2 75 – 95 55 380 21 30
2-3/4 – 3 75 – 95 55 380 21 30
3-1/4 – 4 75 – 95 55 380 21 30
1 Цветовая маркировка (желтая) обязательна, в то время как постоянное клеймо с идентификацией производителя и обозначением сорта является дополнительным требованием.

Гайки и шайбы

Марка Идентификация Размер, дюймы Рекомендуемая гайка A563 Шайба
Гладкая поверхность Горячее погружение или Механический с цинковым покрытием
Марка Стиль Марка Стиль
55 1/2 – 1-1/2 А Шестнадцатеричный А Тяжелый шестигранник Ф436
1-5/8 – 4 А Тяжелый шестигранник А Тяжелый шестигранник
Дополнительные совместимые гайки см. в Таблице совместимости гаек.

Класс 105

Анкерные болты этой марки F1554 изготавливаются из легированной стали со средним содержанием углерода, которая была подвергнута закалке и отпуску (термообработке) для достижения требуемых механических свойств согласно спецификации. Это самый высокий класс прочности по спецификации F1554, и он имеет минимальный предел текучести 105 KSI. Он охватывает анкерные болты диаметром от 1/4″ до 3″. В Portland Bolt часто звонят и спрашивают, можно ли оцинковывать этот сорт.Фактически, он может быть подвергнут горячему цинкованию, и процесс цинкования не влияет на механические свойства анкерных болтов и не вызывает водородного охрупчивания.

Механические требования

Марка Идентификация Размер, дюймы Растяжение, тыс.фунтов/кв.дюйм Предел текучести, тыс.фунтов на кв. дюйм мин Предел текучести, МПа не менее Удлинн. % мин Уменьшение площади, %, мин.
105 1/2 – 3 125 – 150 105 724 15 45
1 Цветовая маркировка (красная) требуется, а постоянное клеймо с указанием производителя (S2) и обозначение сорта (S3) являются дополнительными требованиями.

Гайки и шайбы

Марка Идентификация Размер, дюймы Рекомендуемая гайка A563 Шайба
Гладкая поверхность Горячее погружение или механическое цинковое покрытие
Марка Стиль Марка Стиль
105 1/2 – 1-1/2 Д 1 Тяжелый шестигранник ДХ 2 Тяжелый шестигранник Ф436
1-5/8 – 3 ДХ 2 Тяжелый шестигранник ДХ 2 Тяжелый шестигранник
1 Гайки A563 класса D редко доступны. Следует заменить A563 класса DH или A194 класса 2H.
2 Наличие гаек DH класса A563 с номинальным размером 1″ и больше очень ограничено и обычно доступно только по специальному заказу на 50 000 и более штук. Для меньших количеств следует рассматривать ASTM A194 класса 2H.

А449

Спецификация A449 изготавливается из среднеуглеродистой или легированной стали, которая подвергается термообработке для достижения полных механических свойств.Он практически идентичен ASTM A325 и SAE J429 Grade 5 по химическому составу и прочности, однако A449 обладает большей гибкостью благодаря тому, что он охватывает больший диапазон диаметров и не ограничен конкретной конфигурацией. Эта спецификация обычно используется в качестве анкерного болта в светотехнической промышленности из-за более высоких механических свойств и способности соответствовать множеству конфигураций.

Механические свойства

Размер Растяжение, тыс. фунтов/кв.дюйм Выход, тыс.фунтов/кв.дюйм Удлиненный.%, не менее РА %, не менее
1 4 — 1 120 мин 92 мин 14 35
1 1 8 — 1 1 2 105 мин 81 мин 14 35
1 5 8 — 3 90 мин 58 мин 14 35

А307А

Эта спецификация распространяется на болты и шпильки из углеродистой стали диаметром от 1/4″ до 4″.Спецификация A307 считается повседневным стандартным болтом, который часто изготавливается из стального круглого стержня A36. Есть три класса, которые подпадают под эту спецификацию, хотя только два применимы в осветительной промышленности. Спецификация A307 класса A предназначена для болтов с головкой, резьбовых стержней и изогнутых болтов, предназначенных для общего применения. Спецификация A307 Grade C — это старая спецификация анкерных болтов, которая была официально заменена F1554 Grade 36 в 2007 году.

Хотя A307 класса A может изготавливаться как анкерный болт, технически это не спецификация анкерного болта.Эта спецификация предназначена для общего применения, тогда как спецификация F1554 специально предназначена для использования анкерных болтов. Инженеры и другие органы власти очень часто по-прежнему указывают эти два класса (классы A и C A307) в качестве анкерных болтов в светотехнической промышленности. Иногда это происходит из-за устаревших планов, когда спецификации F1554 не существовало, а иногда из-за того простого факта, что F1554 все еще является довольно новой спецификацией и не всегда известна инженерам и/или другим специалистам в этой области.Если в вашем проекте должен быть анкерный болт A307, его можно изготовить, но в большинстве случаев рекомендуется перейти к спецификации F1554, в которой содержится больше информации и правил по производству анкерных болтов.

A307 Механические свойства

Марка Растяжение, тыс.фунтов/кв.дюйм Предел текучести, мин, тыс.фунтов/кв.дюйм Удлинение %, не менее
А 60 мин 18
Б 60 — 100 18
С* 58 — 80 36 23

A307 Химические свойства

Элемент Марка А Марка В
Углерод, макс. 0.29% 0,29%
Марганец, не более 1,20% 1,20%
Фосфор, не более 0,04% 0,04%
Сера, не более 0,15% 0,05%

Анкерные болты F1554 | Бетонные анкеры

Что такое F1554? F1554 — это спецификация ASTM для литых анкерных болтов. Это было установлено для уточнения свойств материалов для анкерных стержней, применяемых в бетоне. До его создания анкерные болты для бетона чаще всего определялись с использованием общей спецификации круглого стержня A36 или спецификации болта с шестигранной головкой A307. Спецификация F1554 также квалифицирует два класса в дополнение к классу 36, классу 55 и классу 105. Более подробная информация об анкерных болтах F1554 приведена ниже.

Анкерные болты F1554

Анкерные болты

F1554 соответствуют спецификации ASTM F1554, которая распространяется на анкерные стержни с крючками, головками и резьбой трех классов прочности: 36, 55 и 105.Обозначение марки соответствует пределу текучести круглого проката. Например, F1554 класса 36 имеет минимальный предел текучести 36 000 фунтов на квадратный дюйм, класс 55 имеет предел текучести 55 000 фунтов на квадратный дюйм и т. д. Спецификация AASHTO M314 для анкерных болтов, используемых в некоторых проектах строительства автомагистралей/инфраструктуры, в основном идентична Спецификация ASTM F1554.

Г-образные и прямые анкеры F1554

Прямые анкерные стержни и L-образные анкерные болты заливаются на место и закрепляют конструкции к бетонным фундаментам или фундаментам.У L-образного анкера изогнутый конец заделывается в залитый бетон, а у прямого анкера один конец с гайкой и, возможно, шайбой (обычно приваренной) заделывается в бетон. Эти виды анкеров предназначены для крепления любого количества конструкций: фонарных столбов, дорожных конструкций, больших стальных колонн зданий и многого другого. Atlantic Bolt имеет в наличии стандартные размеры анкерных болтов F1554, а также изготавливает изогнутые и прямые анкерные болты на заказ. Используйте нашу прямую форму анкерного болта или L-образную форму анкерного болта для получения предложения.Или позвоните нам по телефону 704-597-5082.

Прямые анкерные болты F1554 с гайкой и шайбой, приваренные прихватками Анкеры F1554 класса
класса 36 и класса 55

Классы 36 и 55 чаще всего используются для анкерных болтов ASTM F1554, но иногда также требуется класс 105. ASTM F1554, класс 36, может быть указан, чтобы обеспечить коррекцию поля сварки в случае неправильного размещения анкерных стержней. В этой ситуации также можно использовать F1554, класс 55 с добавкой S1 по свариваемости, и поэтому он широко заменяет F1554, класс 36.В Atlantic Bolt мы регулярно предоставляем F1554 Grade 55 S1, когда указано F1554 Grade 36.

Марка 105 подвергается термообработке и имеет гораздо более высокую текучесть и прочность на растяжение, чем другие марки. Анкерный стержень ASTM F1554, класс 105, аналогичен стандартному анкерному стержню ASTM A193, класс B7.

Некоторые другие спецификации ASTM иногда указываются для анкерных стержней. ASTM A36, A193, A307, A354, A449, A572, A588 и A687, хотя иногда и указываются, могут не подходить или их может быть трудно найти.

*Доступны другие диаметры, обычно до 4″, но может потребоваться больше времени из-за ограниченного наличия

Atlantic Bolt Inc. производит анкерные болты для бетона ASTM F1554. Мы можем предоставить анкерные болты по индивидуальному заказу в малых или больших количествах, простые или горячеоцинкованные. Наша способность производить анкерные болты F1554 на заказ быстро отличает нас от других дистрибьюторов строительных крепежных изделий.

Вопросы? Свяжитесь с нами, используя нашу контактную форму, по электронной почте или по телефону 704-597-5082

Анкерные болты из нержавеющей стали 304

В НАЛИЧИИ – Анкерные болты из нержавеющей стали 304

Lightning Bolt является производителем крепежа и ведущим поставщиком анкерных болтов из нержавеющей стали 304 различных стилей и материалов.Анкерные болты из нержавеющей стали 304 обычно используются в гражданском строительстве в морских условиях. Общие материалы включают анкерные болты из нержавеющей стали 304 и анкерные болты из нержавеющей стали 316. Нержавеющая сталь

304 широко известна под обозначением 18-8. Этот материал представляет собой отличный коммерческий сорт нержавеющей стали и очень часто используется во многих областях по всему миру. Дополнительные меры по защите от коррозии могут быть приняты с использованием других марок нержавеющей стали, таких как анкерные болты из нержавеющей стали 316.

Lightning Bolt может изготовить анкерный болт из нержавеющей стали любого размера для вашего проекта. Включая аналогичные элементы, такие как анкерные клетки и даже барьерные штифты. В зависимости от его использования длина резьбы на анкерном болте и общая длина болта могут варьироваться от 4 дюймов до 39 дюймов и более. Когда дело доходит до наиболее часто используемых анкерных болтов, наиболее распространенный размер составляет 5/8 дюйма в толщину и 12 дюймов в длину. В технических спецификациях будет точно указано, какой размер анкерных болтов рекомендуется для работы, поэтому тщательно проверьте их.

Анкерные болты меньшего размера, такие как клиновые анкеры и вставные анкеры, входят в каждый набор инструментов при работе с бетонным материалом. Хотя анкерные болты могут использоваться в других строительных и конструкционных материалах, это определенно первый болт, который нужно использовать, когда требуется анкеровка бетонной конструкции.

Одним из наиболее распространенных является L-образный анкерный болт с крюком, также известный как 90-градусный анкерный болт. Он поставляется с изгибом или крючком на одном конце, чтобы противостоять натяжению и надежно скрепить два объекта вместе.Крюк согнут к концу без резьбы и используется в качестве инструмента для фиксации бетона при различной прочности на растяжение.

Установка L-образного анкерного болта происходит во время или перед заливкой бетона, например, при заливке фундамента. Резьбовой конец Г-образного болта крепится к пластине каркаса и фиксируется гайкой. Если гайка должна была быть удалена или пластина каркаса сместилась, угол болта обеспечит сопротивление, чтобы удерживать бетонную плиту на месте.

Если вам нужен один анкерный болт или их целый грузовик, ознакомьтесь с ассортиментом, доступным в Lighting Bolt & Supply уже сегодня!

Почему молния для анкерных болтов из нержавеющей стали 304?

Lightning Bolt & Supply уже более 25 лет обслуживает промышленные крепежные изделия в Северной Америке. С тех пор наша ориентация на производство высококачественных деталей по конкурентоспособным ценам позволила нам стать лидером отрасли. Наша ниша в крепежных изделиях из экзотических сплавов с высоким содержанием никеля включает такие материалы, как: хастеллой, инконель, монель, А-286, 904L, сплав-20, дуплексная нержавеющая сталь, а также многие другие сплавы.

Имея штаб-квартиру в Батон-Руж, штат Луизиана, мы можем осуществлять доставку на рабочие места по всему миру. Многие из наших промышленных проектов, для которых мы поставляем материалы, включают анкерные болты, а также шпильки различных марок ASTM.К ним относятся B7, L7, B16, B8, B8M, окрашенные и многие другие. Помимо того, что мы являемся производителем крепежных изделий, сертифицированным по стандарту ISO, мы были удостоены награды «Корпоративный поставщик года» по версии WBENC. Инновации — это образ жизни нашей компании… Вот почему недавно мы были удостоены нескольких национальных наград за инновации и превосходство.

Таким образом, независимо от того, является ли ваша область применения целлюлозно-бумажной, химической, нефтегазовой или электроэнергетикой, отправьте электронное письмо по адресу sa[email protected]

LEAVE A REPLY

Ваш адрес email не будет опубликован.
