Анкерный болт по бетону: виды и монтаж

Разновидность анкерных болтов по бетону

Надежную фиксацию самых разных предметов на бетонные поверхности способны обеспечить прочные крепежные детали. При капитальном строительстве, ремонте или креплении различных конструкций, выбрать такой крепеж — достаточно актуальная проблема.

Решить ее помогает специальный анкерный болт по бетону. С их видами, особенностями и способами монтажа, предлагает познакомиться статья.

Содержание статьи

• Что такое анкер по бетону
• Технические характеристики
• Виды крепежа
• Выбор анкера
• Правила монтажа анкера с гайкой
• Монтаж анкеров в фундамент

Что такое анкер по бетону

Типы метизов

Слово «анкер» подразумевает крепежное изделие, которое используется для фиксации достаточно тяжелых предметов на конструкциях из бетона, природного камня, строительного кирпича. При установке таких элементов необходимо предварительно подготовить отверстие нужных размеров, для размещения болта анкерного типа.

Высокую удерживающую способность крепежа, размещаемого в таком отверстии, помогают такой крепёж:

• Силы трения, обеспечивают анкера распорного типа;
• Склеивающие способности специального состава, обеспечивают химические элементы;
• Специальные упорные элементы, взаимодействующие с внутренними поверхностями отверстия, используют для ячеистых бетонов и пустотелого кирпича.

Принцип работы распорного анкера в теле газобетонной стены

Самый популярный анкер — крепежный элемент, расклинивающийся внутри отверстия, что обеспечивает высокую надежность соединения.

При помощи подобных болтов можно крепить такие предметы, как:

• Профили металлопроката;
• Подвесные потолочные конструкции;
• Люстры и различные светильники;
• Деревянные бруски, которые применяются при монтаже потолочных и напольных покрытий;
• Лестничные конструкции;
• Самые разные изделия с большой массой и габаритами.

Фиксация анкера внутри отверстия производится двумя основными способами:

1. Расклиниванием внутри отверстия распорной втулки.
2. С помощью специального клеевого состава, который связывает поверхность болта и внутреннюю стенку отверстия.

Технические характеристики

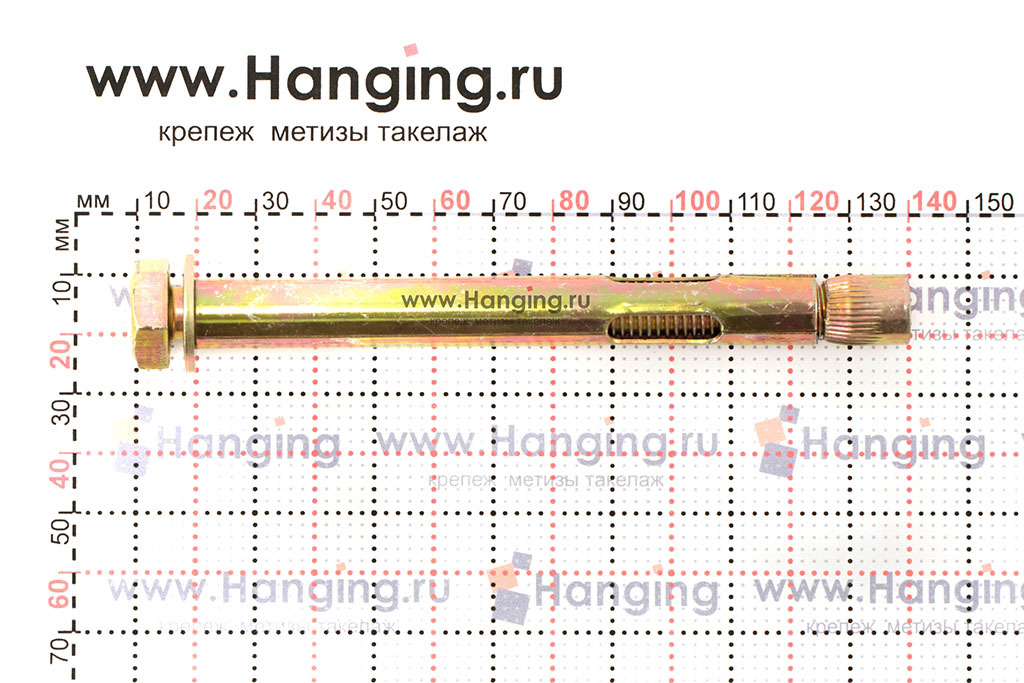

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

• При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
• Конусный конец детали разжимает лепестки;
• Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Совет: Чтобы гайка не углублялась в отверстие, на резьбу шпильки следует обязательно надевать стопорную шайбу.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

• 8 — размер резьбы;
• 10 — диаметр;
• 50 — длина изделия.

Разработаны стандарты на анкерные болты по бетону, размеры их:

• Диаметры ровной части шпильки от 6 мм до 24 мм;
• Диаметр резьба, от М5 до М20;
• Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

• Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
• Крутящий момент — от 10 Нм до 40 Нм;
• Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Совет: Приобретая  анкерный болт для бетона,  следует ориентироваться на эти показатели.

Если они не превышают вышеперечисленные значения, изделия будут надежными.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Виды крепежа

Существуют различные виды анкерных болтов по бетону, каждый из которых имеет свое назначение.

Фото и особенности крепежных деталей представлены в таблице:

Вид анкера	Особенности
Клиновой	Такой болт применяется для крепления достаточно тяжелых конструкций к бетону. Перед его монтажом просверливается отверстие, для его установки. Главное отличие шурупа — крепление выполняется без рубашки. В центре втулки имеется небольшой клин, который расширяется при вкручивании. После забивания анкера, обязательно следует затянуть гайку, фиксирующую анкер после увеличения пробки. Это прочный и надежный элемент для крепления предметов.
Распорный	Это наиболее популярный вид анкера по бетону. Длина болта колеблется от 20 мм до 120 мм, а диаметр от 4 мм до 20 мм. В составе конструкции втулка с внутренней резьбой, проходящая по длине стержня. Имеющаяся на ней головка, распирает втулку. Такое простое устройство, надежно фиксирует крепеж. При установке требуется предварительно просверлить в бетоне отверстие, как и для клинового болта.
Разжимной	Внутри разжимного анкера имеется лепестковая гильза и гайка. Это практичные в применении болты, которые легко, при необходимости, демонтировать. Это может понадобиться, когда требуется резать железобетонную конструкцию алмазными кругами. Перед использованием болта для поверхностей с частицами из металла, их обязательно нужно вытащить, чтобы предотвратить поломку инструмента.
Забивной	Забивные анкеры крепят конструкции к бетонной поверхности надежнее всего. В их составе: втулка, клин, на поверхности имеются вырезы, обеспечивающие увеличение болтов при ударах по ним. При этом бить нужно по самому анкеру, таким образом, чтобы клин мог упираться в дно отверстия. Болты могут быть: металлическими, полимерными, нейлоновыми. Главное отличие последних —наличие резьбы в виде зуба акулы. Но не рекомендуется использовать его на старой, рассыпающейся поверхности.
Химический	Обычно эти анкерные болты используются для приклеивания материала к бетону. При этом упаковка с клеем размещается в предварительно подготовленное отверстие. Состав, имеющийся в болте, при надавливании выдавливается наружу, и так обеспечивается надежная фиксация. Но цена изделия достаточно высокая, что не делает его популярным.
Двухраспорный анкер	Это более надежное анкерное крепление. Болт имеет две или даже три разрезные втулки, которые при установке раскрывают все свои крепежные кромки. Изготавливаются со стандартными шпильками или с концами, имеющими петли или разной формы крюки.
Анкер-шпилька	Это крепежное приспособление, которое изготавливается из высокопрочной стали, с различным антикоррозийным покрытием. Выпускаются по европейским стандартам — HAS и HST. В отличии от остальных анкерных конструкций, изделие имеет меньшую длину втулки, а ударные нагрузки выдерживает вдоль и поперек оси.

Помимо перечисленных видов встречаются такие изделия, как:

Анкера для бетона с кольцом

Рымболт для бетона

Выбор анкера

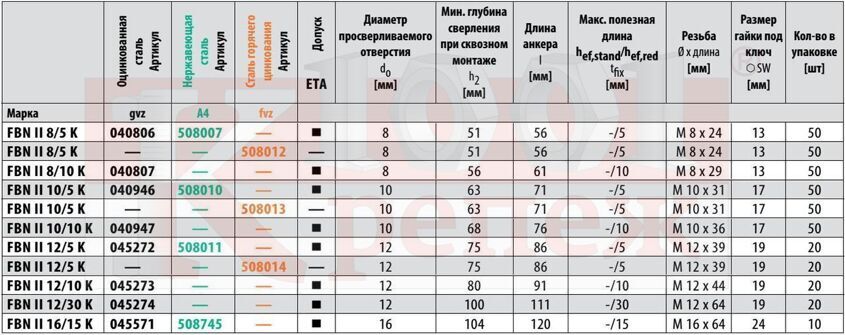

Параметры для установки анкерных болтов с гайкой

Широкое применение таких болтов обусловлено разнообразием их видов, которые отличаются не только по типу, но и по размерам, выдерживаемым нагрузкам. Ниже приведена таблица зависимости диаметра анкера от нагрузки на него.

Расчет параметров анкера в зависимости от нагрузки

На практике анкеры, обычно выбираются с большими показателями предельной допустимой нагрузки на них, чем оговорены в нормативной документации.

Данный вид крепежных элементов выпускается по государственному стандарту ГОСТ 24379.1-80, действующего с января 1982 года. Документ закрепляет основные требования для материала, используемого при изготовлении каждой детали, возможные допускаемые отклонения основных размеров от стандартных.

Выбирая болт для бетона по размерам, в первую очередь следует ориентироваться на вес прикрепляемой с его помощью конструкции: чем этот показатель выше, тем анкер должен быть более длинным и с большим диаметром. Необходимо учитывать и толщину поверхности, в которую будет устанавливаться анкер. Иначе, при неправильно выбранной длине, можно пробить им стенку или полы насквозь.

Для правильной установки анкера, необходимо правильно выбрать диаметр предварительно просверливаемого отверстия для него. Из таблицы можно выбрать диаметр отверстия для установки крепежного элемента:

Зависимость диаметра отверстия для установки анкера и его диаметра

Совет: Требования для отверстий, при креплении деталей, указанные в таблице, превышать не следует. В противном случае большие зазоры придется заполнять раствором, что может уменьшить прочность соединения.

Правила монтажа анкера с гайкой

Этапы установки анкера с гайкой

Даже правильно выбранный анкерный болт с гайкой, не может обеспечить надежное крепление предмета, если допущены ошибки при его монтаже. Имеется несколько несложных правил, соблюдая которые, обеспечивается надежное и долговечное крепление анкерных болтов в бетоне.

Для установки анкера с гайкой, инструкция, предлагает такой порядок:

• Сверлится нужное отверстие на поверхности под крепеж предмета. Диаметр отверстия под распорную втулку должен быть таким, чтобы в него входила втулка с небольшим натягом. Это делается перфоратором и буром, соответствующего размера;
• Отверстие тщательно очищается от строительной пыли, раскрошившегося материала. При небольших размерах отверстия, это можно сделать медицинской обычной грушей и ершиком нужного диаметра. В случае просверленного длинного и большого диаметра отверстия, качественная очистка получается с помощью пылесоса;
• После подготовки отверстия, вставляется анкерный болт;
• Затягивается гайка, пока распорная втулка надежно не зафиксирует крепежный элемент;
• После надежной фиксации анкера в отверстии, гайку можно скрутить, оставив свободным резьбовой конец, для установки закрепляемого предмета;
• Надевается шайба и накручивается гайка.

Монтаж анкеров в фундамент

Фундаментные анкера

Первые анкерные болты были предназначены лишь для установки в фундаменте. Они выпускаются 6 типов, диаметром до 140 мм, а длиной до 5 метров.

Монтаж таких фундаментных болтов выполняется таким образом:

• До заливки бетона крепятся изделия с загнутой шпилькой;
• До изготовления основания или погружением в него после заливки раствора, устанавливаются конструкции с анкерной плитой;
• Во время заливки бетона устанавливаются составные изделия. При этом в бетон погружается нижняя часть шпильки с муфтой, надетой на нее, а верхний стержень закручивается в муфту, после полного отвердения основания;
• Аналогично составным, монтируются съемные конструкции. Они погружаются в жидкий бетон, а после завершения отвердения материала устанавливается шпилька с контргайками;
• В пробуренные отверстия в уже затвердевшем фундаменте, устанавливаются прямые анкера, а пустоты, оставшиеся после монтажа, заполняются клеевым составом или бетонным раствором;
• В подготовленные отверстия уже в готовом основании, вставляются конусные анкерные болты, но фиксируются они разжимной цангой, расположенной на конце изделия.

Чтобы правильно своими руками выполнить установку любого вида анкеров, стоит познакомиться с видео в этой статье.

Основное назначение анкеров — крепление строительных конструкций, принятие нагрузок на себя от массы предметов, которые они удерживают. Любые анкерные болты для бетона могут стать надежными и прослужат долгие годы. Для этого следует подбирать шурупы для конкретного вида работ, назначения изделия, в полным соответствием его параметров требованиям СНиП.

Анкера для бетона размеры | Виды анкерных болтов для бетона | Крепление | Установка

Успешная эксплуатация объекта зависит от многих факторов. Одним из наиболее основным является правильное обустройство сооружения. Если объекта не подготовить, тогда его эксплуатация будет невозможна.

Поэтому для обустройства сооружений задействуют различные типы компонентов. Одним из наиболее популярных элементов для соединения необходимых объектов является анкер распорный для установки в бетон.

Одной из ключевых особенностей такого изделия является перечень технических характеристик. Крепежный элемент отличается высокой прочностью, за счет которой наименование можно применять для создания надежного соединения различных габаритных конструкций. Поэтому такое крепежное средство широко применяется для работы с плотными и твердыми материалами

Также анкеры механические для крепления в бетоне можно применять для выполнения практически любых задач. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.

Почему распорные анкеры применяют для установки в бетон

В первую очередь, этот крепежный элемент можно использовать для создания соединений с плотными материалами без использования дополнительного габаритного оборудования. Именно поэтому в узкоспециализированных работах анкеры более востребованы, чем их собраться дюбеля.

Надежность фиксации обеспечивается за счет специальной структуры и принципа действия анкера. Внешняя сторона сцепляется с внутренней поверхностью отверстия с большой силой трения. Последняя формирует значительную удерживающую способность. За счет этого крепежный элемент надежно соединяет даже габаритные конструкции.

Анкеры механические для крепления в бетоне наилучшим образом показывает себя при взаимодействии с плотными материалами. Поэтому очевидно, что их применяют как раз для работы с последними, а в частности для крепления различных конструкций именно в бетоне.

Анкер распорной для установки в бетон широко применяется для соединения следующих объектов:

• тяжелых и габаритных оконных, и дверных рам;
• элементов лестничных конструкций;
• подвесных потолков;
• светильников и люстр;
• строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;
• ворот и калиток;
• компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;
• балюстрады и консоли.

Технические характеристики анкеров для монтажа в бетон

Наиболее отличительными чертами является повышенная прочность и надежность. Также компонент для создания высококачественных соединений отличается следующими техническими свойствами:

• высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;
• удобством эксплуатации;
• быстрым созданием крепежей высочайшего качества;
• устойчивостью к коррозийному воздействию изготовляется из сертифицированной стали высочайшего качества.

Также нередко анкеры механические поддаются дополнительной обработки для расширения перечня функциональных характеристик. Некоторые виды анкеров отличаются особенностями монтажа. Например, для установки тубов придется использовать специальное строительное оборудование.

Размеры анкера для бетона

Габариты монтажного компонента определяются материалом и спецификой использования элемента. Стоит отметить, что каждый производитель при изготовлении анкеров для бетона опирается как на государственные, так и на международные стандарты.

В зависимости от типа анкера, различают следующие размеры:

• клиновые – 6-20/40-421;
• распорные – 5-24;
• забивные – 6-20.

Непосредственно химический анкер отличителен размерами капсул, из которых он состоит. Диаметр последних находится в диапазоне от 10 до 42 мм. Длина – от 80 до 360 мм. В комплектацию помимо самого химического анкера входит раствор, смеситель и адаптер для организации работ по установке.

Как происходит установка анкеров в бетон

Монтаж крепежного элемента предполагает подготовку. Для этого необходимо просверлить отверстие. Сверло подбирается под диаметр анкера. Нюансы установки:

• под классический цилиндр анкера забивного вида необходимо очистить посадочное место от пыли;
• распорный анкер применяется для монтажа в бетон и каменные блоки. Болты с двумя укороченными втулками отлично подходят для работы с пористым или пустотным основанием.

Непосредственно ампульсные анкеры в своей структуре примечательны наличием колбы, изготовленной из тонкого стекла. Последняя заполнена жидкой рабочей средой. Затем колбу помещают в отверстие и вкручивают металлический болт.

В результате ампула разрушается, а сам состав, который также находится в ампуле, затвердевает. Стекло играет роль армирования. При использовании состава для инъекции, смесь выдавливают в посадочное место. Затем вкручивается или вставляется втулка. Когда масса затвердевает, вкручивается болт, крюк или кольцо.

Для использования тубов потребуется специальный монтажный пистолет. Анкера – картриджи оснащены носиком, поэтому задействовать специальные строительные средства не нужно.

Какой анкер лучше для бетона?

Выбор разновидности крепежного элемента зависит от конкретной специфики осуществляемых работ. Как правило, для монтажа конструкций в пустотелое или ячеистое основание применяют механические анкеры.

Использование химических крепежных элементов не рационально из-за наличия в нем специального состава. Последний при установке в упомянутую поверхность начинает стекать вниз из-за чего монтаж будет проблематичным или вовсе невозможным.

Также при выборе анкера для бетона следует учитывать рекомендации от производителя.

Что предлагает наша компания?

Интернет-магазин «ЮНИФОРМ-МЕТАЛЛ» имеет широчайший ассортимент различных изделий для создания высококачественных крепежных соединений. Мы предлагаем свыше 15 групп товаров для решения различной специфики задач по обустройству и дальнейшей подготовки к эксплуатации сооружений.

Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.

Анкеры механические для крепления в бетоне и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками. Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.

Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.

| Бирмингемский крепеж

7 ноября 2017 г. By Birmingham Fastener

В этой таблице приведены значения длины изогнутых анкерных болтов. Все размеры указаны в дюймах. Чтобы получить версию нашей таблицы для печати, загрузите нашу таблицу длин анкерных болтов в формате PDF. Чтобы узнать больше об анкерных болтах, ознакомьтесь с нашим блогом об их типах и использовании.

Рубрики: Изогнутые болты С тегами: изогнутые болты, диаграммы, ресурсы

Как выбрать анкерные болты: Полное руководство покупателя

Когда вы что-то соединяете с бетоном, оно должно держаться всю жизнь. Вот почему так важно правильно подобрать болты. При анкеровке конструктивных и неконструктивных элементов к бетону во время строительных работ вам понадобятся анкерные болты. Тем не менее, есть много вещей, которые следует учитывать при выборе правильного якоря для работы.

Перед тем, как приступить к анкеровке, вам необходимо узнать больше об основном материале, который вы будете сверлить. Некоторые анкеры предназначены для нового бетона, некоторые — для цемента, а третьи предназначены для удержания на бетоне тяжелых неструктурных нагрузок.

Выбор подходящего анкерного болта должен начинаться с понимания основного материала и конструкционного или неконструкционного материала, который вы будете анкеровать к основному материалу. Это руководство поможет вам задать правильные вопросы о базовом материале и неструктурном материале, который вы закрепляете в базовом материале, чтобы вы могли выполнить тщательную работу.

Типы анкерных болтов

Анкерные болты можно разделить на две основные категории: анкеры с изогнутыми стержнями и анкерные болты с головкой. То, как они обеспечивают устойчивость конструкции, важно для понимания того, какой анкерный болт следует использовать в вашем строительном проекте.

Анкерные болты с головкой

Существует несколько различных типов головок для анкерных болтов с головкой, включая болты с квадратной и шестигранной головкой. Плоские анкеры — это когда металлическая пластина приварена к каждой стороне болта, и они также считаются анкерными болтами с головкой.

Анкерные болты с головкой также подходят для придания единообразного вида проекту. Эти типы анкерных болтов используются, когда требуется эстетическое качество крепления и когда вы не хотите, чтобы анкерные болты выступали на разную длину из установки, что может быть неприглядно.

Анкерные болты с изогнутыми стержнями

Анкерные болты с изогнутыми стержнями представляют собой стальные стержни с резьбой и крюками на конце, заделанные в кирпичную кладку. Они бывают двух основных категорий, которые имеют форму буквы J или L.

Все допустимые значения напряжения для этих болтов составляют всего 20% от среднего значения 5 испытаний, проведенных на образцах. Это означает, что многие из них гораздо более надежны, чем рейтинг, указанный производителем анкерного болта.

Какие анкерные болты следует использовать?

При выборе размера и типа анкерного болта, который вы будете использовать для крепления чего-либо к бетону конструкции, необходимо учитывать множество факторов. Тем не менее, два наиболее важных аспекта работы, которые следует учитывать, — это размер отверстия для крепежных деталей и длина болта.

Длина крепежного элемента

Простая формула, используемая для определения длины наружного крепежного элемента, выполняется путем сложения толщины закрепляемого материала плюс минимальная глубина заделки для диаметра анкерного болта, плюс толщина для шайбы и гайки.

Если используется застежка с внутренней резьбой, формула, используемая для определения длины застежки, выполняется путем сложения количества витков анкера, толщины скрепляемого материала и толщины любых шайб, которые могут использоваться.

Размер отверстия в закрепляемом приспособлении

Отверстие в приспособлении может определять зазор, который необходимо просверлить в бетоне. В этом случае важно знать, что диаметр крепежа не будет соответствовать отверстиям приспособления. Это связано с тем, что рабочий конец анкерного болта не пройдет через отверстие, поэтому вам нужно уменьшить размер, чтобы весь болт мог пройти через отверстие в крепежном отверстии. Ниже приведена таблица диаметров анкерных болтов и отверстий для крепления, в которые они могут входить.

Выбор подходящего анкерного болта для цемента или бетона

Часто термины «цемент» и «бетон» взаимозаменяемы. Однако это два разных материала с разной прочностью на сжатие и причинами их использования. Бетон является более прочным из двух и используется при строительстве небоскребов, супермагистралей и плотин. Так что в следующий раз, когда вы увидите «цементовоз», помните, что это бетоновоз.

Как правило, цемент используется в качестве смеси в бетоне. Бетон представляет собой смесь пасты, состоящей из портландцемента и воды, а также заполнителей или мелких и крупных пород. Когда она затвердевает вокруг заполнителей, паста становится намного более надежной. Он становится каменной структурой, известной во всем мире как бетон. Бетон состоит из 8 % воздуха, 7–15 % цемента, 14–21 % воды и 60–75 % мелких и крупных заполнителей.

Сколько фунтов на квадратный дюйм бетона

PSI относится к прочности бетона на сжатие. Это важный показатель для понимания того, насколько безопасен ваш бетон. PSI можно рассчитать для бетона, залив влажную смесь в цилиндр. Затем бетонному цилиндру дают высохнуть. Сила, необходимая для разрушения высушенного цилиндра бетона, дает PSI или прочность бетона на сжатие.

Прочность бетона на сжатие покажет вам, насколько прочен бетон, когда он полностью высушен. Бетону обычно требуется до месяца, чтобы полностью высохнуть. Итак, если у вас есть бетон, рассчитанный на прочность на сжатие 3500 фунтов на квадратный дюйм, это прочность бетона после его высыхания в течение месяца.

Бетон имеет различные типы прочности для различных строительных проектов, для которых он может использоваться. Например, небольшие жилые проекты могут быть построены из бетона с прочностью на сжатие 3000 фунтов на квадратный дюйм. С другой стороны, более прочный бетон для крупных строительных проектов может иметь прочность на сжатие 10 000 фунтов на квадратный дюйм или более.

Кроме того, зная возраст бетона, можно получить информацию о том, какие анкерные болты следует использовать. Чем дольше бетон будет сохнуть, тем тверже и прочнее он станет. Помните, что через месяц бетон полностью затвердевает и становится очень твердым. В более твердом бетоне будет сложнее просверлить отверстие для анкера, и может быть сложнее закрепить анкер.

Общее правило состоит в том, что свинцовые крепежные детали не подходят для старого цемента. Например, анкерный болт из свинцового материала, такой как труднодоступный крепеж, не будет идеальным выбором для более старого бетона, потому что его свинцовый корпус не будет хорошо крепиться к бетону. Свинцовые крепежи следует использовать только в так называемом «свежем» бетоне или в бетоне, которому меньше месяца и, следовательно, он еще не застыл.

Как устроен бетон? (Толщина, арматура и т. д.)

Прежде чем покупать анкерные болты, важно, чтобы вы знали хотя бы несколько вещей о цементе, в котором вы будете сверлить и закреплять анкеры. Понимание состава бетона может помочь вам спланировать, какие анкерные болты использовать, а также как вы будете сверлить отверстия для установки анкеров.

Наиболее важной частью состава бетона, которую следует учитывать, является толщина и наличие армирования стальной арматурой. Скорее всего, если вы работаете над большой конструкцией, вы будете иметь дело с бетоном, армированным стальной арматурой.

Вы будете жевать стандартные биты, пытаясь просверлить стальную арматуру. Существуют отдельные сверла, которые могут справиться с работой по копанию стальной арматуры. Однако они дороги и требуют больше времени для сверления, чем стандартный бетон.

Буровые инструменты для стальной арматуры, армированного бетона

Ударные или алмазные сверла

Многие из сверл, которые вы найдете на рынке, имеют тенденцию быть дорогими. Сверло для стальной арматуры должно быть прочным, но оно не должно обходиться в кругленькую сумму. Хорошим вариантом является резак для арматуры Bosch RC2124 размером 3/4 дюйма на 12 дюймов SDS Plus. Он бывает разных размеров от 1 дюйма в диаметре до 9/16 дюйма в диаметре.

Сканирование перед сверлением

Другим вариантом является использование устройства, которое фактически сканирует бетон, чтобы определить, где находится арматурный стержень. Это поможет вам просверлить отверстия вокруг арматуры, а не сквозь нее. Сканирование перед сверлением — лучший вариант для анкеровки в бетон с помощью арматуры.

Глубина, на которой анкерный болт должен надежно сесть, чтобы скрепить внешний слой с бетоном, называется «минимальной анкеровкой». Следует помнить простое правило: чем меньше диаметр болта, тем меньше должна быть глубина просверленного отверстия.

Конец, передающий сдвиг и напряжение через систему, не должен располагаться слишком близко к нижнему концу бетона, так как это может привести к разрушению и растрескиванию. Значения удерживания будут значительно снижены, чем ближе к нижней части бетона будет размещен анкер из-за созданного вами неподдерживаемого края.

Надлежащая глубина заделки

При анкеровке к кирпичной кладке общее правило заключается в том, что глубина заделки должна составлять не менее четырех диаметров болта или 2 дюйма (51 мм) в глубину, в зависимости от того, что больше.

Глубина заделки анкерных болтов с головкой определяется путем измерения поверхности кладки до несущей поверхности головки болта.

Глубина заделки анкерных болтов с изогнутыми стержнями определяется путем измерения расстояния от поверхности каменной кладки до поверхности, несущей вес на изогнутом конце минус диаметр одного болта.

Силы, действующие на всю систему каменной кладки зданий

На каменную конструкцию здания действуют два основных типа сил: сдвиг и растяжение. Анкерные болты предназначены для передачи сдвига и напряжения от частей конструкции.

Сдвиг

Сдвиг — это сила нагрузки, направленной вбок на то, что нельзя сдвинуть (например, на бетонную конструкцию). Эти силы сделают одну из двух вещей; либо сила пробьет всю систему каменной кладки, вызвав отказ системы, либо кладка останется стоять.

Натяжение

Сила натяжения — это движение двух вещей, вызванное скольжением друг по другу. Другими словами, это сила, которая пытается сделать кладку и другие материалы длиннее.

Другие факторы, которые необходимо учитывать при выборе анкерных болтов

При выборе правильного анкерного болта для работы вам необходимо учитывать некоторые аспекты того, что вы будете закреплять на бетонной конструкции. Вы хотите, чтобы анкерные болты могли выдерживать напряжение нагрузки, не жертвуя стабильностью всей конструкции.

Кроме того, следует помнить о том, насколько тяжел прикрепляемый груз. Наконец, существуют разные анкерные болты, используемые для грузов, подпираемых над землей, по сравнению с теми, которые будут стоять на земле.

При рассмотрении веса нагрузки, которую должен выдерживать анкерный болт, важно понимать, что болт является самым слабым местом в системе бетонных конструкций. С учетом этого нужно определить, какой диаметр анкера потребуется в зависимости от веса груза, который он должен удерживать. Для крепления тяжелых грузов к бетону следует использовать самые прочные и глубоко засаженные анкерные болты с наибольшим диаметром.

Как правило, чем больше диаметр анкерного болта, тем большую несущую способность он имеет и большую нагрузку он может выдержать. Кроме того, наилучшее удерживающее значение наблюдается у глубоко заглубленных анкеров в очень твердый (предел прочности на сжатие) бетон. Таким образом, набор анкеров 1/2″ с минимальной заделкой 3,5 дюйма будет более прочным креплением, чем анкер 1/4″ с минимальной заделкой 1″.

Еще один момент, на который следует обратить внимание, это место крепления к бетону нагрузки, которую будут удерживать анкерные болты. Если груз крепится к стене сверху, необходимо использовать более прочные анкерные болты большего диаметра. Анкерные болты меньшего диаметра с меньшей глубиной заделки можно использовать для грузов, которые крепятся ребром, опирающимся на землю.

Нагрузки, закрепленные на бетонном перекрытии

Нагрузки, прикрепленные к бетонному перекрытию, необходимо учитывать при выборе анкерных болтов для работы. Эти нагрузки известны как значения большой нагрузки, и в них необходимо учитывать еще несколько соображений, чем если бы нагрузка просто опиралась на землю. Самые прочные анкерные болты с самой глубокой посадкой и наибольшим диаметром должны использоваться для грузов, прикрепленных к бетонному перекрытию.

Верхние нагрузки Соображение № 1: растяжение

Поскольку груз удерживается на месте на бетоне, вес натяжения направлен прямо вниз, создавая таким образом нагрузку на анкерные болты. L-образные анкеры хорошо работают в этих ситуациях для передачи напряжения от крепления к болту. Для проектов, в которых груз крепится к бетонному перекрытию, и особенно для тяжелых грузов, натяжение имеет первостепенное значение.

Воздушные нагрузки Рассмотрение № 2: Катастрофический отказ

Катастрофический отказ каменной кладки выходит за рамки растрескивания. Даже трещина будет ошибкой, которую необходимо перепроектировать. Но катастрофический отказ означает, что конструкция разваливается и может упасть на кого-нибудь, ранив или даже убив его!

Воздушные нагрузки Соображение № 3: Срез

Когда груз крепится к стене, он находится под углом девяносто градусов к анкеру. Эта ситуация известна как ситуация поперечной нагрузки для бетонного крепежа. Значения сдвига для каждой конкретной работы зависят от диаметра анкера. Ситуации сдвигающей нагрузки не зависят от глубины заделки, если анкеры размещены на минимально необходимой глубине.

Прочие соображения относительно нагрузки, прикрепляемой к бетону

При выборе анкерного болта для выполняемой вами работы важно учитывать воздействие окружающей среды, которому должен будет противостоять груз, прикрепляемый к бетону. последовательная основа.

Это означает рассмотрение того, будет ли крепление груза находиться в среде, где будет происходить постоянная вибрация. Кроме того, это среда, которая должна меняться с течением времени, известная как ударная нагрузка. Наконец, это бетонное приспособление, которое должно быть постоянным?

Будет ли груз, прикрепляемый к бетону, находиться в вибрирующей среде?

Крепление, прикрепленное к бетону вибрирующими анкерными болтами, может вызвать дополнительные проблемы, которые необходимо учитывать перед установкой этих анкеров. Вентиляторы, конвейерные ленты или даже такие объекты, как вывески, которые могут развеваться на ветру, — все они должны рассматриваться как приспособления, которые будут постоянно вибрировать.

Поскольку механический анкерный болт передает сдвиг и растяжение за счет трения, если трение о стенку его отверстия исчезает из-за постоянной вибрации и износа, удерживающая способность может значительно снизиться. Решить эту проблему можно с помощью большого диаметра и более глубокой заделки.

Что такое ударная нагрузка?

Любая нагрузка, которая крепится к бетону при наличии ударной нагрузки, должна выдерживать изменения в течение определенного периода времени. Типичным примером ударной нагрузки может быть бампер на причале.

Поскольку механические анкеры могут обеспечивать удерживающую способность, основанную на трении болта о стенки отверстия, при нарушении трения удерживающая способность уменьшится. Ударная нагрузка может постепенно ослабить трение из-за шока использования с течением времени.

Рекомендации по окончательной обработке анкерных болтов

По мере того, как вы завершаете свой план по покупке подходящих анкерных болтов для вашей работы, есть еще несколько соображений, которые вы должны учитывать после завершения работы. Эти соображения включают в себя то, является ли это постоянным креплением к бетонной конструкции, если крепление необходимо отрегулировать с помощью выравнивания или шимминга, а также должна ли работа иметь «законченный» вид для эстетики.

Является ли приспособление постоянным?

Подавляющее большинство работ по установке анкерных болтов выполняются на постоянной основе. Однако иногда вам нужно будет прикрепить к бетону что-то, что будет снято в будущем. Примерами этого могут быть вещи, прикрепленные к заборам.

Выравнивание или выравнивание приспособления

Если приспособление необходимо выровнять или подогнать, убедитесь, что анкерный болт проходит через достаточное количество ступеней, чтобы анкер мог перемещаться вверх и вниз. Для такой работы вам понадобится бетонный клиновой анкер. Одной из лучших конструкций клиновых анкеров для бетона является оцинкованный клиновой анкер CONFAST 1/2″ x 7″, который поставляется в коробке по 25 шт.0003

Законченный эстетический вид

Анкерные болты спроектированы таким образом, что болт проходит через крепление. Длина проходящего через болт болта определяется тем, сколько раз он был затянут и как гайка была помещена в бетон до того, как болт был забит на место. Для законченного вида вам понадобится анкерный болт с однородной головкой. Анкеры с плоской или круглой головкой имеют гладкие головки, которые выступают из крепления и выглядят однородными, что придает законченный вид проекту. Вы также можете использовать анкеры с внутренней резьбой, такие как одинарные и двойные распорные анкеры, анкеры с машинным винтом или вставные анкеры, чтобы добиться такого же единообразного вида.

Заключение

Существует множество различных характеристик при выборе подходящего анкерного болта для вашего проекта с бетоном.
