Анкера для бетона размеры | Виды анкерных болтов для бетона | Крепление | Установка

Успешная эксплуатация объекта зависит от многих факторов. Одним из наиболее основным является правильное обустройство сооружения. Если объекта не подготовить, тогда его эксплуатация будет невозможна.

Поэтому для обустройства сооружений задействуют различные типы компонентов. Одним из наиболее популярных элементов для соединения необходимых объектов является анкер распорный для установки в бетон.

Одной из ключевых особенностей такого изделия является перечень технических характеристик. Крепежный элемент отличается высокой прочностью, за счет которой наименование можно применять для создания надежного соединения различных габаритных конструкций.

Поэтому такое крепежное средство широко применяется для работы с плотными и твердыми материалами

Также анкеры механические для крепления в бетоне можно применять для выполнения практически любых задач. Крепежный элемент можно использовать не только для проведения монтажных работ, но и для решения ряда высокосложных задач в отделочных работах, ремонте и реконструкции старых сооружений.

Почему распорные анкеры применяют для установки в бетон

В первую очередь, этот крепежный элемент можно использовать для создания соединений с плотными материалами без использования дополнительного габаритного оборудования. Именно поэтому в узкоспециализированных работах анкеры более востребованы, чем их собраться дюбеля.

Надежность фиксации обеспечивается за счет специальной структуры и принципа действия анкера. Внешняя сторона сцепляется с внутренней поверхностью отверстия с большой силой трения. Последняя формирует значительную удерживающую способность. За счет этого крепежный элемент надежно соединяет даже габаритные конструкции.

Анкеры механические для крепления в бетоне наилучшим образом показывает себя при взаимодействии с плотными материалами. Поэтому очевидно, что их применяют как раз для работы с последними, а в частности для крепления различных конструкций именно в бетоне.

Анкер распорной для установки в бетон широко применяется для соединения следующих объектов:

тяжелых и габаритных оконных, и дверных рам;
элементов лестничных конструкций;
подвесных потолков;
светильников и люстр;
строительных лесов для выполнения отделочных работ и мероприятий по возведению сооружений;
ворот и калиток;
компонентов инженерных коммуникаций, включая воздуховоды, кабельные трасы, водопроводы;

балюстрады и консоли.

Технические характеристики анкеров для монтажа в бетон

Наиболее отличительными чертами является повышенная прочность и надежность. Также компонент для создания высококачественных соединений отличается следующими техническими свойствами:

высокой устойчивостью к механическим повреждениям, отрицательному воздействию окружающей среды;
удобством эксплуатации;
быстрым созданием крепежей высочайшего качества;
устойчивостью к коррозийному воздействию изготовляется из сертифицированной стали высочайшего качества.

Также нередко анкеры механические поддаются дополнительной обработки для расширения перечня функциональных характеристик. Некоторые виды анкеров отличаются особенностями монтажа. Например, для установки тубов придется использовать специальное строительное оборудование.

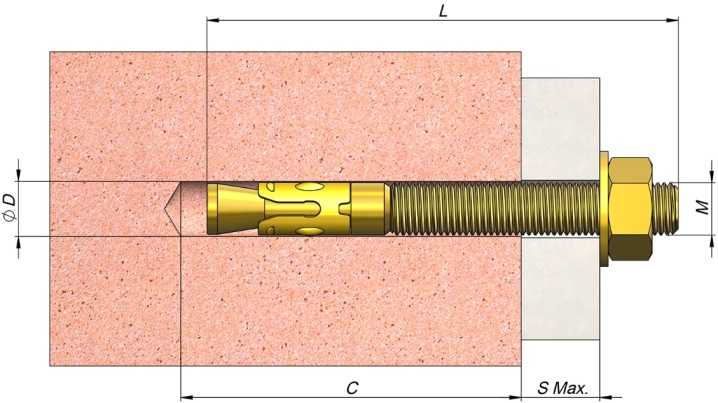

Размеры анкера для бетона

Габариты монтажного компонента определяются материалом и спецификой использования элемента. Стоит отметить, что каждый производитель при изготовлении анкеров для бетона опирается как на государственные, так и на международные стандарты.

В зависимости от типа анкера, различают следующие размеры:

клиновые – 6-20/40-421;
распорные – 5-24;
забивные – 6-20.

Непосредственно химический анкер отличителен размерами капсул, из которых он состоит. Диаметр последних находится в диапазоне от 10 до 42 мм. Длина – от 80 до 360 мм. В комплектацию помимо самого химического анкера входит раствор, смеситель и адаптер для организации работ по установке.

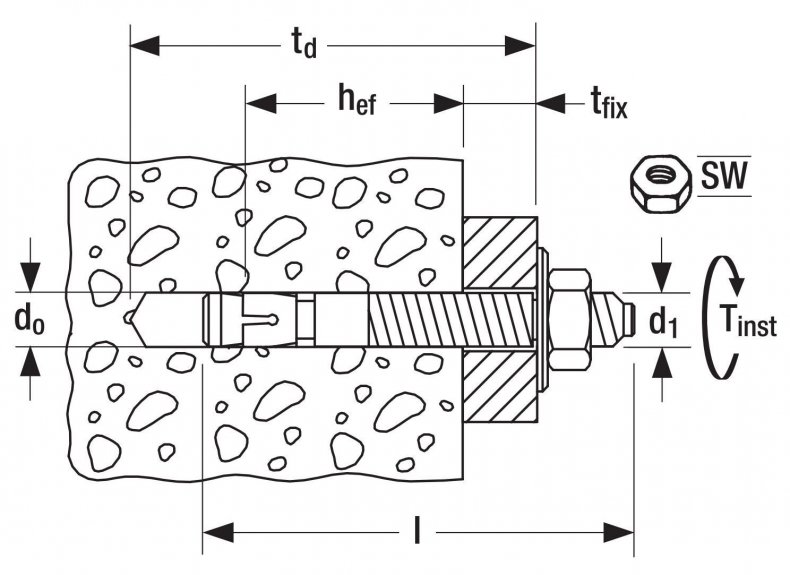

Как происходит установка анкеров в бетон

Монтаж крепежного элемента предполагает подготовку. Для этого необходимо просверлить отверстие. Сверло подбирается под диаметр анкера. Нюансы установки:

под классический цилиндр анкера забивного вида необходимо очистить посадочное место от пыли;

распорный анкер применяется для монтажа в бетон и каменные блоки. Болты с двумя укороченными втулками отлично подходят для работы с пористым или пустотным основанием.

Непосредственно ампульсные анкеры в своей структуре примечательны наличием колбы, изготовленной из тонкого стекла. Последняя заполнена жидкой рабочей средой. Затем колбу помещают в отверстие и вкручивают металлический болт.

В результате ампула разрушается, а сам состав, который также находится в ампуле, затвердевает. Стекло играет роль армирования. При использовании состава для инъекции, смесь выдавливают в посадочное место. Затем вкручивается или вставляется втулка. Когда масса затвердевает, вкручивается болт, крюк или кольцо.

Для использования тубов потребуется специальный монтажный пистолет. Анкера – картриджи оснащены носиком, поэтому задействовать специальные строительные средства не нужно.

Какой анкер лучше для бетона?

Выбор разновидности крепежного элемента зависит от конкретной специфики осуществляемых работ. Как правило, для монтажа конструкций в пустотелое или ячеистое основание применяют механические анкеры.

Использование химических крепежных элементов не рационально из-за наличия в нем специального состава. Последний при установке в упомянутую поверхность начинает стекать вниз из-за чего монтаж будет проблематичным или вовсе невозможным.

Также при выборе анкера для бетона следует учитывать рекомендации от производителя.

Что предлагает наша компания?

Интернет-магазин «ЮНИФОРМ-МЕТАЛЛ» имеет широчайший ассортимент различных изделий для создания высококачественных крепежных соединений. Мы предлагаем свыше 15 групп товаров для решения различной специфики задач по обустройству и дальнейшей подготовки к эксплуатации сооружений.

Также у нас вы найдете материалы для осуществления любого фронта работ, включая строительство под ключ и подготовку старого объекта к реконструкционным мероприятиям.

Анкеры механические для крепления в бетоне и другие элементы нашего ассортимента отличаются гарантированным качеством и подтвержденными техническими характеристиками. Мы сотрудничаем исключительно с проверенными производителями, а потому предоставляем вам высококачественные наименования для строительства, ремонта, монтажа любых конструкций как промышленных, так и бытовых.

Постоянным и оптовым клиентам предлагаем индивидуальные условия сотрудничества с выгодными ценовыми программами. Корпоративным заказчикам предоставляем отдельные предложения с дисконтной системой.

Размеры анкерных болтов по бетону для промышленности и дома

Папа мастер! > Строительные материалы и инструменты > Размеры анкерных болтов по бетону для промышленности и дома

О том, что человечество не придумало более надежного способа крепления для бетона и камня, чем анкерный болт, известно многим строителям. Такой крепеж обладает широким разнообразием (рис 1), что связано с различиями по:

форме анкера и его конструкции;
способу крепления;
материалу изготовления составных частей;
размерам;
предназначению.

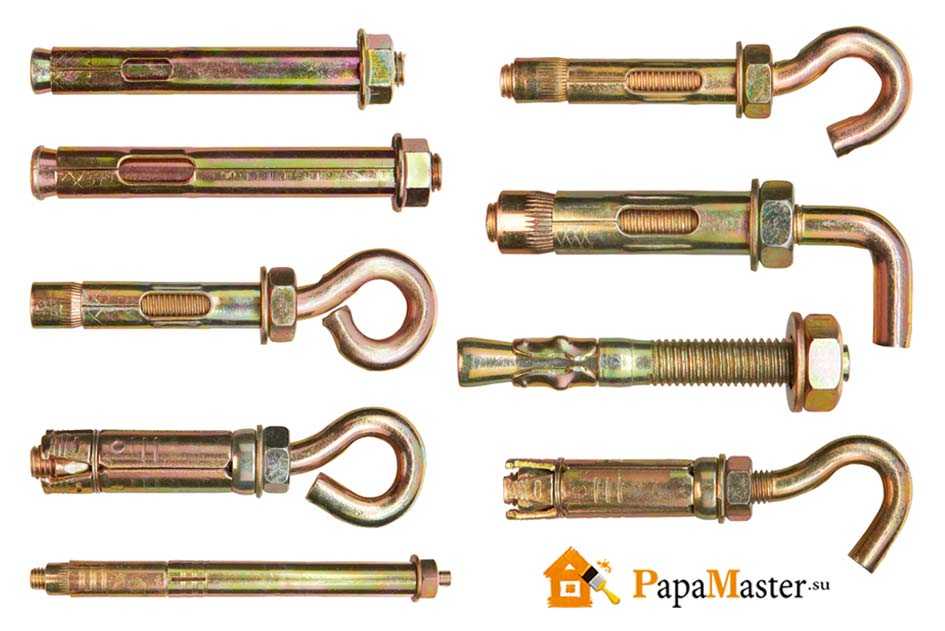

: анкера (рис.1)

: анкерный болт с гайкой (рис.2)

Размеры анкерных болтов по бетону

Часто встречающимся вариантом считается анкерный болт с гайкой, который состоит из 3-х частей (рис 2). Такой анкер похож на металлический винт с распорками. На том конце, где обычный крепеж имеет головку под отверстие, наблюдается наличие конусного утолщения. Сверху на крепежный элемент надевается металлическая трубчатая втулка с распорками с одной стороны и гайка со стопорной шайбой. При навинчивании гайки на винт, разжимаются распорки в отверстии, обеспечивая надежное крепление. Шайба при этом служит для предотвращения углубления гайки дальше, чем рассчитано.

: анкерный болт с крюком (рис.3)

: анкерный болт с кольцом (рис.4)

Размеры анкерных болтов по бетону с гайкой:

диаметр 6-28мм;
длина от 60 до 300 мм.

Крепежные элементы производят из стали, содержащей большое количество углерода. Для обеспечения коррозионной стойкости, такой крепеж оцинковывают или наносят покрытие, предотвращающее коррозию. Иногда его выполняют из нержавейки.

Близок к оформлению и принципу действия анкерный болт с крюком (рис 3). Анкер действует путем расширения распорки, только его продолжение состоит из крюка. Анкер закрепляется за счет вращения крюка, а гайка зафиксирует положение. Его применяют тогда, когда крепежные элементы, прикрепленные таким способом, придется периодически снимать. В наших квартирах ярким примером применения крепежного болта с крюком считается использование крепежных элементов в водонагревательных баках, полках, зеркалах, кондиционерах.

: анкерный болт двухраспорный (рис.5)

: анкер забивной (рис.6)

Размеры анкерных болтов по бетону с крюком:

М 6, М8, М10;
М12,М14, М16, М20;
М24, М30.

Мало чем отличается от предыдущих вариантов крепления анкер с кольцом (рис 4). Единственным отличием считается продолжение винта петлей. Такой анкер незаменим при установке креплений на потолке. На нем удобно подвешивать люстры и другие элементы крепежа. Размеры анкерных болтов по бетону с кольцом идентичны предыдущим вариантам.

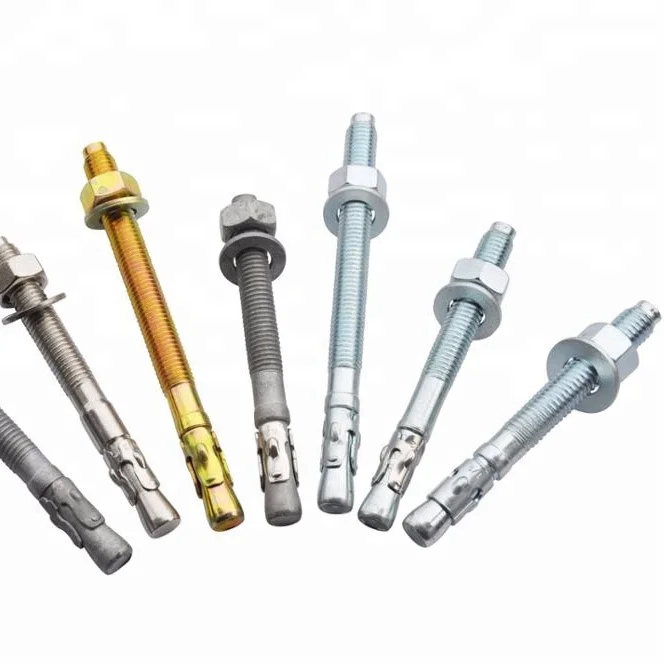

: клиновой анкер (рис.7)

: анкера под крестообразную отвертку (рис.8)

Двухраспорный анкерный болт во многом сходен с предыдущими элементами крепежом. Такая форма крепления считается более удачной, так как обладает двойным распором за счет двойной трубчатой втулки (рис 5 ).

Забивной анкер имеет на конце распорки (рис 6) Для монтажа, его сильно ударяют молотком по штоку. Гайка служит для фиксации необходимого предмета на стене. Несущая трубчатая конструкция такого крепежного элемента рассчитана на применение там, где не нужны высокие нагрузки. В промышленном производстве такой вид крепления приемлем не всегда.

Клиновой анкерный болт (рис 7) считается модификацией стандартного анкерного болта с гайкой – очередной попыткой улучшить конструкцию. Его сложные элементы удорожают изделие, но ненамного улучшают его качество.

Есть еще анкеры с головкой, рассчитанные под шестигранник и под крестовую отвертку. Их не надо путать с анкером с гайкой. В них шестигранник находится на болте, а крепление проводится при помощи конусной гайки. Бетонный болт с креплением под крестообразную отвертку (рис 8) обычно имеет небольшие размеры (до М12).

Особенное место в когорте бетонных болтов отводится анкеру с цангой. Размеры таких анкерных болтов по бетону могут иметь диаметр до 300-400 мм. В их состав входит цанга с конусной резьбой, длинная шпилька с шайбой и гайкой. Их применяют в промышленности и строительстве.

: химические анкера (рис.9)

: установка (рис. 10)

Химические анкеры

Кроме выше перечисленных конструкций, широкое применение получили химические анкеры, которые отличаются своей удивительной прочностью сцепления с бетоном. Методы крепления таких элементов очень простые. Они могут осуществляться с помощью анкерной гильзы или без нее. Как и в обычном способе, сначала сверлят отверстие. Затем его очищают и вставляют анкерную гильзу и заполняют ее из пистолета клеящим составом, а затем вставляют металлический элемент. Также проделывают, только без гильзы (рис 9). Такое крепление глубоко проникает в поры основания. А при отвердевании, анкер надежно соединяется с основанием, образуя монолит.

Монтаж

Самый часто применяемый способ крепления анкеров – при помощи распорки. Для этого перфоратором с буром сверлится отверстие нужного диаметра и необходимой длины. Его прочищают и забивают анкер так, чтобы гильза анкера была заглублена до уровня поверхности (рис 10). Затем затягивается гайка, которая расклинивает конусный шток. Гайку затягивают до упора. После этого, ее откручивают и вешают на пруток то, что необходимо. Следующий этап — навинчивание гайки назад и ее затяжка ключом.

ЧИТАТЬ ПО ТЕМЕ:
Как выбрать перфоратор наиболее оптимально.

Вывод

Вне зависимости от видов, анкерные крепления обеспечивают надежное сцепление с бетоном. Размеры анкерных болтов по бетону рассчитаны для установки в условиях производственных процессов и домашнего хозяйства. Каждый потребитель выбирает себе тот вариант, который приемлем для применения в разных условиях.

Крепеж для бетона

Предназначен для анкеровки легких и тяжелых условий эксплуатации в монолитный бетон. Клиновой анкер для бетона доступен из оцинкованной стали, нержавеющей стали и горячеоцинкованной стали. Клиновые анкеры бывают диаметром 1/4″, 5/16″, 3/8″, 1/2″, 5/8″, 3/4″, 7/8″, 1″ и 1-1/4″. и много различных длин, чтобы приспособить различную толщину материала, который будет прикреплен к бетону. Диаметр анкера равен диаметру отверстия.
ЦЕНЫ И РАЗМЕРЫ
Для крепления/анкеровки легких и средних нагрузок к бетону, кирпичу или блоку. Анкеры для бетонных гильз доступны из оцинкованной и нержавеющей стали. Втулочные анкеры доступны в шести диаметрах шестигранной гайки – 1/4”, 5/16”, 3/8”, 1/2”, 5/8” и 3/4”. 1/4”, 5/16” и 3/8” также поставляются с плоской потайной головкой. Диаметр 1/4” также доступен с круглой головкой. Диаметр анкера равен диаметру отверстия.
ЦЕНЫ И РАЗМЕРЫ
Шурупы по бетону марки Tapcon®
идеально подходят для крепления легких и средних нагрузок к бетону, кирпичу или блочному основанию. Tapcons доступны со стандартным покрытием Climaseal® или в виде шурупов по бетону из нержавеющей стали. Шурупы по бетону Tapcon® выпускаются с двумя типами головок — с шестигранной шайбой и с плоским крестообразным шлицем, а также с двумя стандартными диаметрами — 3/16 дюйма и 1/4 дюйма. Tapcon® 3/16” использует биту 5/32”, а Tapcon® 1/4” использует биту 3/16”. Также доступны Tapcon большого диаметра – диаметры 3/8”, 1/2”, 5/8” и 3/4”.
ЦЕНЫ И РАЗМЕРЫ
Шурупы по бетону марки
CONFAST® идеально подходят для крепления к монолитному бетону, кирпичу или блокам. Доступны модели с шестигранной головкой и крестообразным шлицем с потайной головкой: диаметр 3/16″ и 1/4″, диаметр 3/16″ и 1/4″, для диаметра 1/4″ требуется отверстие 3/16″, длина от 1 до От 1/4″ до 6″, все размеры в наличии, все заказы отправляются в день получения.
ЦЕНЫ И РАЗМЕРЫ
Этот легкий и прочный крепеж предназначен для использования в твердом бетонном основании. Забивные анкеры представляют собой анкеры с внутренней резьбой с внутренним диаметром 1/4″, 3/8″, 1/2″, 5/8″ и 3/4″ с национальной крупной резьбой. Для вставного анкера требуется инструмент настройки для расширения анкера. Вставные анкеры изготавливаются из оцинкованной или нержавеющей стали.
ЦЕНЫ И РАЗМЕРЫ
Отличный анкер для легкой и средней нагрузки для крепления к бетону, кирпичу или блочному основанию. Конструкция анкерного болта позволяет устанавливать его в нестандартные зацепы. Крепежный анкер характеризуется размерами внутренней резьбы – 1/4”, 3/8”, 1/2”, 5/8” и 3/4”. Внутренняя резьба анкеров с крепежными винтами позволяет временное крепление и повторное болтовое крепление, не влияя на удерживающие свойства. Анкер с крепежным винтом устанавливается с помощью установочного инструмента.
ЦЕНЫ И РАЗМЕРЫ
Предназначен для использования в бетоне, кирпиче или блоках. Анкеры свинцового шурупа предназначены для легкого крепления и просты в установке с помощью соответствующего шурупа для листового металла (№ 6, № 8, № 10, № 12 или № 16) для расширения анкера свинцового винта в основном материале. Анкер/защитный шуруп из свинцового дерева изготовлен из устойчивого к ржавчине материала zamac.
ЦЕНЫ И РАЗМЕРЫ
Предназначен для крепления к бетонному, кирпичному или блочному основанию. Одиночный распорный анкер/защитный болт можно снимать и заменять, не влияя на удерживающие свойства одинарного распорного анкера. Одинарные распорные анкеры бывают шести размеров, что относится к внутреннему диаметру анкера, т.е. размеру используемого болта – 1/4”, 5/16”, 3/8”, 1/2”, 5/8. ” и 3/4”, Обратитесь к нашей технической таблице для определения размера отверстия, которое необходимо просверлить для каждого анкера.
ЦЕНЫ И РАЗМЕРЫ
Обладая отличными показателями удерживания в бетоне, кирпиче и блоках, болт, используемый в двойном распорном анкере, можно снимать и заменять без ущерба для удерживающей способности двойного распорного анкера. Двойные распорные анкеры бывают шести размеров (размеры всегда относятся к внутреннему диаметру анкера, т. е. к размеру используемого болта – 1/4”, 5/16”, 3/8” 1/2”, 5 /8” и 3/4”). Обратитесь к нашей технической таблице для определения размера отверстия, которое необходимо просверлить для каждого анкера.
ЦЕНЫ И РАЗМЕРЫ
Предназначен для крепления к бетону, кирпичу и блокам. Стандартный шуруп с лагами используется для расширения анкера бетонного лаг-щита. Анкер для защиты отставания бывает пяти диаметров: 1/4″, 5/16″, 3/8″, 1/2″, 5/8″ и 3/4″, что относится к внутренней резьбе или диаметру отставной винт. Защитные экраны бывают двух разных длин для каждого размера — короткая или длинная версия.
ЦЕНЫ И РАЗМЕРЫ
Идеально подходит для легкого крепления к бетону, кирпичу или блочному основанию. Нейлоновые анкеры-гвозди не рекомендуются для структурных или потолочных применений. Нейлоновые анкеры nail-it бывают двух диаметров — 3/16 дюйма и 1/4 дюйма, а также три разных формы головки — грибовидная, круглая и плоская.
ЦЕНЫ И РАЗМЕРЫ
Отлично подходит для легкого крепления к бетону, кирпичу или блоку. Конструкция бетонного металлического ударного анкера после установки делает анкер устойчивым к взлому. Металлические бетонные анкеры бывают двух диаметров — 3/16 дюйма и 1/4 дюйма, а также различной длины от 7/8 дюйма до 3 дюймов. Диаметр анкера равен диаметру отверстия.
ЦЕНЫ И РАЗМЕРЫ
Предназначен для использования в твердом бетонном основании в качестве легкого крепежа. После установки бетонный разъемный анкер становится устойчивым к взлому. В анкере с разъемным приводом доступны два типа головок – круглая головка или плоская потайная головка. Анкер с разъемным приводом имеет один диаметр 1/4 дюйма и длину от 1-1/2 дюйма до 4 дюймов. Размер отверстия, которое необходимо просверлить, составляет 1/4 дюйма.
ЦЕНЫ И РАЗМЕРЫ
Анкеры для удара по бетону представляют собой анкеры средней и высокой прочности для использования в твердом бетонном основании. Отверстие, которое нужно просверлить в бетоне, равно диаметру анкера. Запорный анкер для бетона можно визуально осмотреть, чтобы убедиться в правильной установке: если центральный штифт находится на одном уровне с верхней частью анкера, запорный анкер установлен правильно. Ударные анкеры бывают диаметром 1/4″, 5/16″, 3/8″, 1/2″, 5/8″ и 3/4″, а также различной длины, чтобы приспособиться к материалам различной толщины. пристегнут.
ЦЕНЫ И РАЗМЕРЫ
Сверло для стен, или zip-it, используется для легкого крепления в гипсокартоне. Уникальная конструкция анкера для сверления стен обеспечивает простую и быструю установку без предварительного сверления отверстия. Сверло для стен доступно в двух разных материалах — нейлон или замак — и в двух размерах — № 6 или № 8. Каждое сверло для стен используется с шурупом для листового металла соответствующего размера.
ЦЕНЫ И РАЗМЕРЫ
Предназначен для использования в пустотелых базовых материалах, таких как гипсокартон или пустотелые бетонные блоки.
ЦЕНЫ И РАЗМЕРЫ

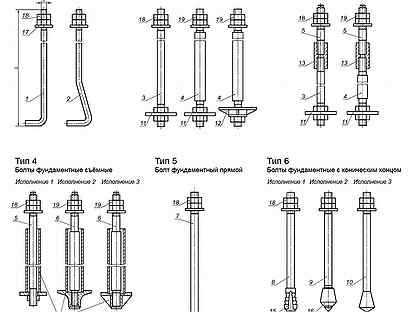

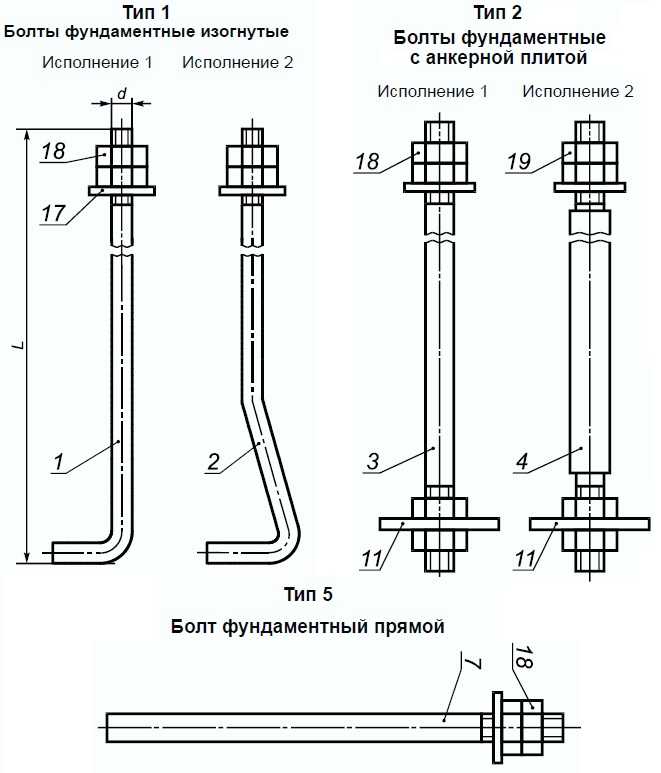

Таблица длин анкерных болтов

| Birmingham Fastener

You are here: Home / Bent Bolts / Таблица длин анкерных болтов

7 ноября 2017 г. By Birmingham Fastener

В этой таблице приведены значения длины изогнутых анкерных болтов.
