Размеры анкера для бетона: Анкера для бетона: размеры, виды, характеристики

виды, характеристики, размеры и цена за штуку

Бетон отличается от большинства строительных материалов повышенной твердостью. Чтобы прикрепить к нему что-либо, требуются специальные анкеры. Это крепежный элемент, состоящий из двух частей: распорной и шпильки или болта, по сути — усовершенствованный вариант пластикового дюбеля, но предназначенный для более высоких нагрузок. Он фиксируется в отверстии за счет силы трения, упора или химическим способом.

Оглавление:

1. Характеристики крепежей
2. Разновидности и цены
3. Монтаж болтов и химических анкеров

Размеры анкеров для бетона

Маркировка болтов имеет формат М6 8х100, где 6 — диаметр самого анкера в мм, 8 — диаметр отверстия, 100 — длина крепежа. Диаметр колеблется в пределах от 6 до 20 мм (М6 — М20), а длина может быть от 25 до 220 мм. Чем больше толщина стен, тем длиннее изделие нужно купить. От размеров зависит величина нагрузки, которую он способен выдержать. Диаметр отверстия всегда на 2 мм больше, чем у болта.

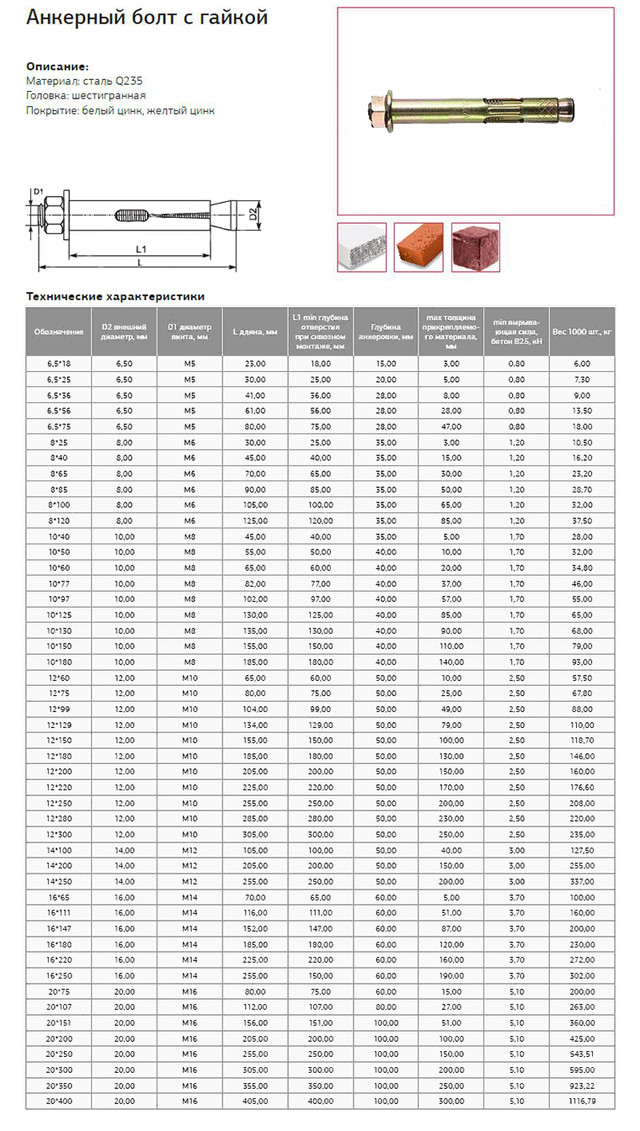

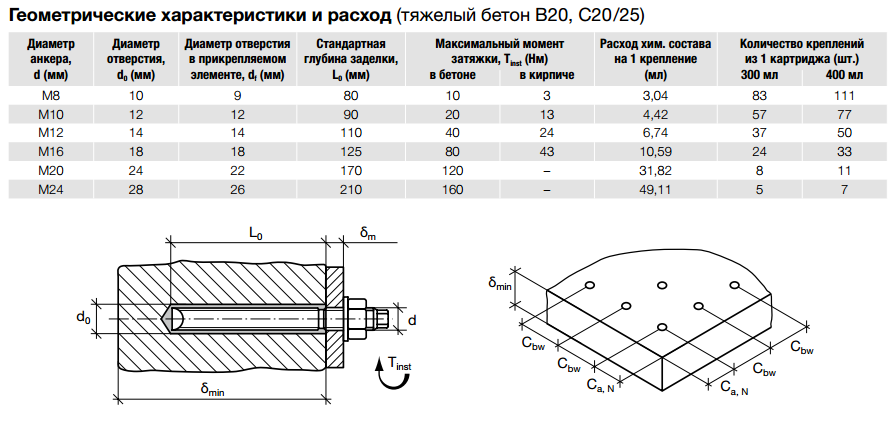

Таблица параметров, из которой видна зависимость допустимой нагрузки на вырыв от размера крепежа:

1. Забивной. Этот вид изготавливают из стали или латуни. Он имеет специальную распорную втулку (полый цилиндр) с прорезями. На ее внутренней части находится резьба. Внутрь вставлен боек. При забивании он расширяет стенки втулки, что и обеспечивает надежную фиксацию. После этого в цилиндр вкручивают резьбовую шпильку с гайкой.

2. Потолочный. Состоит из металлической шпильки с отверстием на одном конце, стопорной шляпки и клина, который движется вдоль крепежа. Используют при монтаже сравнительно легких конструкций из тонких листов металла или профиля, светильников.

3. Рамный. Для установки реек, оконных и дверных рам, коробок из дерева алюминия, пластика. Распорная втулка имеет две зоны расклинивания: под шляпкой и на несущей части.

4. Двураспорный. Анкеры этого вида имеют две распорных втулки, что позволяет применять их при монтаже тяжелых предметов.

5. Клиновой. Это вид имеет вид стержня с гайкой и цилиндрической муфтой на противоположных концах. Подбирают при установке деревянных и металлических элементов. Его преимущество — расклинивание по всей длине. Это позволяет использовать его для крепления тяжелых предметов к потолку или бетону низкого качества.

6. Клиновой с кольцом. Для растяжки кабелей и тросов, подвесных конструкций. Вместо болта у него резьбовая шпилька с кольцом.

7. С крюком. Выбирают при монтаже тяжеловесных подвесных систем (люстры, цепи, леса).

8. Стержневой. Имеет удлиненный размер, подходит для установки многослойных конструкций большой толщины.

9. Химический. Фиксация осуществляется за счет использования особого клея (полимерная смола). Его применяют для пористых материалов (пено- и газобетон). В тщательно очищенное отверстие на две трети заливают клеящий состав или вставляют стеклянную ампулу с небольшой его порцией, затем вставляют болт. Целостность ампулы при этом нарушается, клей распределяется по отверстию. При условии правильного выполнения монтажа такую конструкцию вырвать из отверстия невозможно. Оно выдерживает нагрузку на отрыв в 2,5 раза большую чем любой механический анкерный болт. Еще одно достоинство — химический анкер не создает внутреннего напряжения, что снижает вероятность разрушения.

Анкерные крепления к бетону выбирают на основании расчета нагрузки, типа крепежа, материала стен, пола, потолка. Нужно учитывать, из чего изготовлен болт: сталь с антикоррозийным покрытием или латунь. Стальные анкера для бетона прочнее, латунные вообще не способны выдерживать большие вертикальные нагрузки.

Цена зависит от материала, размера и производителя. Одна из популярных марок — Hilti. Несколько примеров его продукции:

• Анкер-шпилька Hilti HTS — особая версия с запатентованным дизайном. Изготавливается из оцинкованной стали с нержавеющим покрытием. Помимо обычного применения подойдет для растянутого бетона или с трещинами.
• Анкер для высоких нагрузок Hilti HSL — эта серия предназначена для самых высоких нагрузок на вырыв, подходит при монтаже в отверстия, выполненные алмазной техникой.
• Химические анкера Хилти — предназначены при установке креплений любой сложности, в том числе для сверхтяжелых нагрузок, имеют короткий срок застывания.

Стоимость продукции Hilti соответствует ее качеству.

Монтаж анкерных болтов в бетон

Для установки понадобятся:

• перфоратор или дрель с такой функцией;
• сверло по бетону;
• строительный пылесос;
• молоток;
• гаечный ключ.

Порядок выполнения работы:

• Нанести разметку под сверления. Это нужно сделать очень точно. После монтажа анкерный болт фиксируется настолько прочно, что вытащить его невозможно.
• Просверлить отверстия. Их длина должна точно соответствовать длине распорной части анкера. Для соблюдения этого условия на буре ставят ограничитель. Расстояние от края стены должно быть в 2,5 раза больше глубины сверления.
• Очистить просверленные отверстия от бетонной крошки пылесосом, резиновой грушей, сжатым воздухом из баллончика.
• Если не удалось полностью удалить крошку, то допустимо углубить отверстие на 1,5-2 см.
• Вставить распорную часть болта.
• Вбить ее молотком так, чтобы ее края не торчали над поверхностью.
• Вставить болт или резьбовую шпильку.
• Затянуть гайку. Крутить нужно до тех пор, пока поворачивание станет невозможным. Если производитель указывает максимальное усилие закручивания, то рекомендуется использовать динамометрический ключ. Нельзя затягивать до упора, особенно при работе с пенобетоном. Это может вызвать разрушение материала.

Монтаж химических анкеров в бетон

Для установки химических анкеров в бетон понадобятся:

• ампулы (капсулы) или клей;
• резьбовые шпильки;
• монтажный пистолет;
• перфоратор и бур по бетону;
• строительный пылесос;
• гаечный ключ.

Если необходимо монтировать большое количество креплений, то лучше выбрать клей. Ампулы применяют в случаях, когда объем работ сравнительно небольшой. После нанесения разметки, высверливания и очистки отверстий от бетонной крошки действуют следующим образом:

• На две трети заполнить сверления клеем с помощью монтажного пистолета или вставить ампулы.
• Установить шпильку. Вкручивать ее постепенно, чтобы клей равномерно распределился.
• Не закручивая гайку подождать высыхания клея. Время застывания у каждого состава разное.
• Затянуть гайку ключом.

Анкерный болт для бетона — единственный вариант крепежа для любых предметов и конструкций к этому материалу. Качество зависит от правильного подбора типа и размера. Монтаж можно произвести, даже не имея большого опыта строительных работ.

Анкера для бетона: размеры, виды, установка

Анкерные болты — виды и принцип действия

Содержание

Анкерные болты — если рассматривать принцип действия двух основных видов крепежа — анкера и дюбеля, то анкер имеет существенное преимущество. Металлический анкер, помимо силы трения, в основании удерживается при помощи «упора» в виде своеобразного якоря, получаемого за счет распорной части хвостовика. К трению добавляется сила сопротивления разрушению материла.

Есть еще и химические анкера, они используют вместо металлической гильзы быстротвердеющие клеевые составы, которые вводят в отверстие перед установкой анкерного болта. В результате получают монолитное соединение с основанием.

На рынке существует большая номенклатура анкеров, но их все можно разделить на несколько классов.

Что такое анкерный болт от Википедия

Анкер (нем. Anker — якорь) — крепёжное изделие, которое закрепляется в несущем основании и удерживает какую-либо конструкцию.

Различают следующие виды анкеров:

• Фундаментный болт

• Болт молли

ru.wikipedia.org/wiki/Анкерный_болт

Можно ли использовать клиновые анкера в других основаниях кроме бетона?

Клиновые анкера разработаны для установки только в твердые бетонные основания. Их нельзя использовать в кирпичной, блочной кладке и растворных швах. Хотя природные материалы, такие как камень и гранит, тоже могут быть достаточно твердыми, но их однородность и удерживающая способность не проверены.

Бетон в отличие от кирпича, камня, блоков и других материалов имеет определенную измеряемую прочность, которая учитывается при проектировании анкерных креплений. Чем выше его прочность, тем выше несущая способность крепления. Если прочность бетона не известна, то в расчет принимается самый низкий класс прочности.

Конструкция анкера-клина такова, что распирающее усилие создается не по всей его длине, а в определенной зоне. Его распорная часть должна упираться в твердый материал. Кирпич, например, довольно хрупкий материал и может иметь полые участки. При большой концентрации напряжения в одном месте он может раскрошиться. Если зона расширения клинового анкера попадет в пустоту, то фиксации вовсе не произойдет.

Блоки из пенобетона и газобетона являются еще более слабым основанием для установки такого анкерного крепления. Стенки отверстия в блоках не имеют достаточной прочности, чтобы противостоять локальным силам расширения, а большие полости в пустотелых блоках создают небезопасные зоны для анкеровки.

Тип и величина нагрузки

Анкер клинового типа должен использоваться только в условиях статического нагружения, то есть прикрепленный груз не должен вибрировать или подвергаться ударным нагрузкам, так как это может ослабить соединение и даже вырвать крепеж. Примером такого использования может стать закрепление флагштока или вибрирующего оборудования. Для таких применений лучшим решением станет химический крепеж.

Расчетные усилия на вырывание и срез

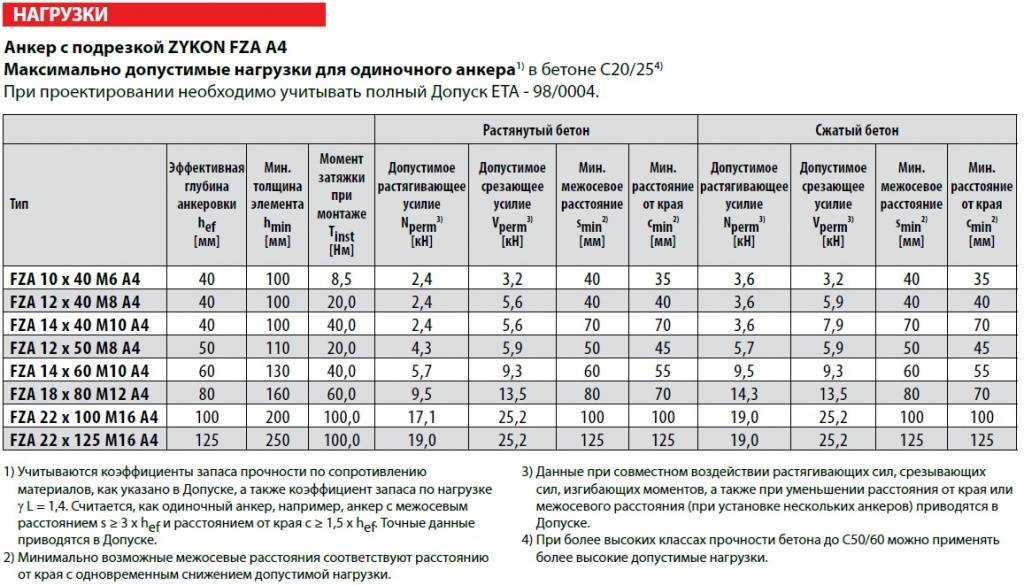

для анкерных шпилек разного диаметра приведены в таблице:

Диаметр, мм		М6	М8	М10	М12	М16	М20
Бетон В20 (сжатый)	Расчетное усилие на вырыв, кН	4.2	6. 0	10.7	13.3	23.3	33.3
	Расчетное усилие на срез, кН	4.0	7.3	11.6	16.8	31.4	49.0
Бетон В20 (растянутый)	Расчетное усилие на вырыв, кН	2.2	3.3	6.0	8.0	16.7	20.0
	Расчетное усилие на срез, кН	4.0	7.3	11.6	16.8	31.4	49.0

Из таблицы видно, что один и тот же крепеж в сжатой зоне бетона выдерживает почти вдвое большее вырывающее усилие, чем в растянутой зоне с трещинами. Для обеспечения надежности анкерного крепления принимается коэффициент безопасности 4:1, то есть допустимая нагрузка должна составлять 25 % от расчетной вырывающей нагрузки.

Условия эксплуатации

Технические характеристики клиновых анкеров

Приобретение клиновых анкеров

Технические характеристики :
Для обеспечения безопасной и правильной установки клиновых анкеров необходимо учитывать определенные технические характеристики. Клиновые анкеры бывают различных диаметров, длин и длины резьбы и доступны в трех материалах: оцинкованная углеродистая сталь, горячеоцинкованная и нержавеющая сталь. Клиновые анкеры следует использовать только в монолитном бетоне.

Длина:
Чтобы определить необходимую длину клинового анкера, добавьте толщину закрепляемого материала, минимальную заглубление, а также толщину гайки и шайбы. Сумма этих трех элементов равна минимальной длине клинового анкера. Клиновой анкер не требует максимальной глубины отверстия. Глубина отверстия в основном материале должна быть не менее длины анкера минус толщина закрепляемого материала. Это обеспечит некоторую дополнительную глубину для размещения небольшого количества бетонного шлама, который, возможно, не удастся удалить из отверстия.

Интервал:
Усилия клинового анкера передаются на основной материал, в котором он установлен. Если анкеры установлены слишком близко друг к другу, это может привести к взаимодействию сил, что снизит удерживающую способность анкера. Как правило, в отрасли распорных анкеров установлен минимальный стандарт в десять (10) диаметров анкеров для расстояния между анкерами и пять (5) диаметров анкеров от неподдерживаемой кромки. Когда вибрация или внезапный удар являются частью условий нагрузки, расстояние между анкерами должно быть увеличено.

Техническая информация:       Значения предельной нагрузки в бетоне 2000 фунтов на квадратный дюйм

Приведенные значения являются средними максимальными значениями и предлагаются только в качестве ориентира и не гарантируются. Коэффициент безопасности 4:1 или 25% обычно считается безопасной рабочей нагрузкой. Следует сделать ссылку на применимые коды для конкретного рабочего соотношения.
