Размеры анкер клин: Анкер-клин, обзор. WikiСтатья.

Анкер-клин, обзор. WikiСтатья.

Анкер с немецкого Anker означает якорь. Принцип работы строительного анкера, и в правду, схож с корабельным приспособлением: крепеж надежно удерживает прикрепляемое сооружение / элемент в определенном положении, противодействуя внешним силам (раскачивание, подвешивание дополнительного груза, применение кратковременной большой силы или перманентной нагрузки). Другое название — потолочный анкер.

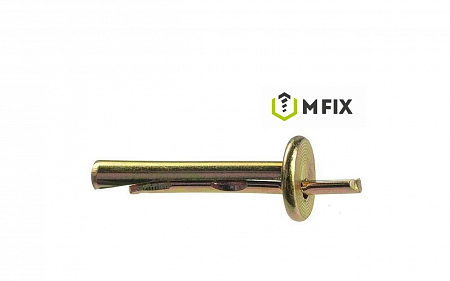

Конструкция анкер-клина

Анкер-клин изготавливается из углеродистой стали и покрывается антикоррозионным слоем. Состоит из трех элементов: металлической шпильки или стержня, клиновидного распора и стопорной головки. Каждая из этих составляющих имеет свои особенности.

Рассмотрим каждый элемент в отдельности:

• Длина шпильки составляет 40 или 60 мм — это оптимальные размеры, выверенные практическим путем. По все длине тела шпильки идет срез, служащий направляющей под клин, которая сходит на нет на самом конце шпильки. Это придает ей вид, будто ножка анкера расширяется. Именно из-за этой «юбочки» клин при монтаже распирает в рабочий материал. Благодаря этой технологии изделие прочно фиксируется в потолок. Та сторона, которая взаимодействует с клином, имеет ребристую поверхность. Это позволяет распорному элементу иметь упор, не позволяющий «соскальзывать» клину под действием вытягивающей силы, установленному в потолок.
• Распорный клин — это стержень с зауженным концом с той стороны, которая входит в полнотелый рабочий материал. В сечении клиновидный элемент повторяет форму отверстия в головке — через него он и соединяется со шпилькой (стержнем анкера).
• Стопорная головка анкер-клина широкая и представляет из себя круглую плоскую пластину. Благодаря большому размеру площадь соприкосновения крепления к ровной поверхности увеличена, что не позволяет изделию «уходить» полностью в материал под воздействием не дюжей силы при монтаже. Ведь устанавливают анкер-клин при помощи обычного молотка несколькими сильными ударами.

Назначение анкер-клина

Единственное применение анкер-клин — это подвесные устройства. С его помощью прикрепляют:

• легкие подвесные потолки и аналогичные системы в промежуточных потолочных зонах
• вентиляционные каналы и вентиляционные решетки
• подконструкции из тонкого металла
• перфорированные ленты
• кабельную систему
• уголки, швеллеры
• металлические профили
• рейки из металла

Материал применения

Важным условием применением анкер-клина является высокая плотность материала, в который прикрепляется конструкция, которая обеспечивает достаточный упор при работе крепежа в рабочем материале. Иными словами, потолочный анкер предназначен для монтажа только в прочные плотные материалы, и даже трещины и сколы значительно сказываются на несущую способность крепежа

• бетон (марки от С20/25 до С50/60, С12/15, допускается бетон с трещинами)
• строительный полнотелый камень, природный камень

Преимущества анкер-клина

Анкер-клин обладает большим преимуществом перед пластиковым дюбель-гвоздем, который имеет практически тот же диапазон применения, и это жароустойчивость.

Потолочный анкер изготовляют из металла, а значит он по определению не поддерживает горение. Именно из-за этого свойства крепление для потолочных конструкций

Важное достоинство потолочного анкера пред другими видами потолочного крепления — это высокая несущая нагрузка анкера.

В таблице ниже приведены для сравнения min значения выдергивающей силы, применяемой к крепежу для потолочных работах в зависимости от сплошного рабочего материала:

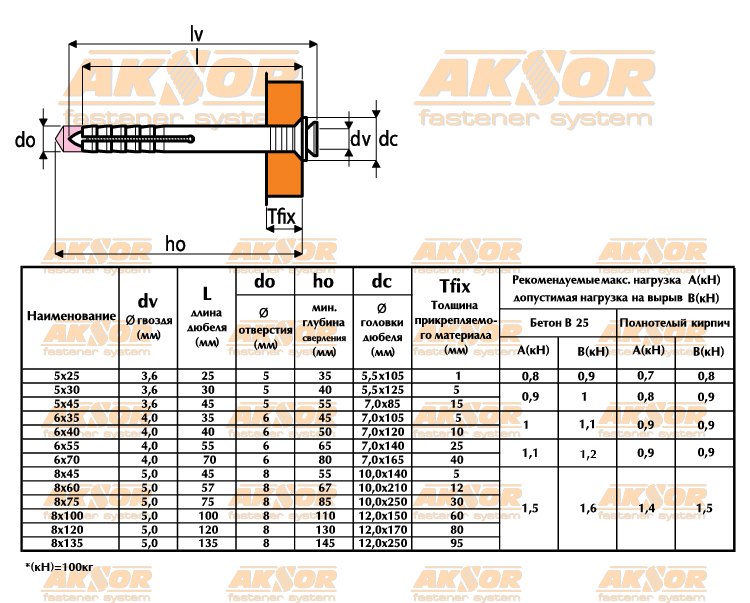

Доступная цена и простой монтаж также позволяют строителям отдавать предпочтение данному анкеру при потолочных работах.

Расчет и монтаж потолочного анкера

Для расчета монтируемой конструкции с помощью анкер-клина руководствуются max или min вырывающей силой. Если известна максимально-предельная нагрузка для выбранного крепежа, то смело умножайте ее на 0,25 (рабочая составляет 25% от максимальной).

Для конвертирования массы прикрепляемого элемента из кН в кг придерживайтесь тождества: 1 кН масса = 101.97 кг
Таким образом, рабочая нагрузка анкер-клин 6х40 в бетоне составляет 367,1 кг, а 6х60 — 509,86 кг.

Рекомендованная толщина прикрепляемого материала составляет для анкер-клина размером

6х40 — 5 мм;

6х60 — 8 мм

Монтаж потолочного анкера предельно прост:

• намечается место установки крепежа и подготавливается отверстие
• очищается, если необходимо отверстие от строительной пыли
• соединяется крепеж с прикрепляемым элементом
• вставляется объединенная конструкция в отверстие и затем при помощи молотка и физической силы вбивается выступающий конец клина так, чтобы не было отстающих элементов из стопорной головки анкер-клина — поверхность должна быть ровной, что эстетично и практично для последующей покраски.

Рекомендации при монтаже:

• Минимальное расстояние от края бетона рассчитывается по формуле: (глубина сверления — 10мм) х 2,5. Отсюда следует, что анкер-клин 6х40 устанавливают от края рабочей поверхности на расстоянии 87,5 мм, а 6х60 — 137,5 мм.
• Диаметр отверстия важно сделать равное диаметру крепежному изделию — 6 мм; минимальная глубина бурения для 6х40 равна 45 мм, для 6х60 — 65 мм, то есть немного больше длины стержня анкера.
• Так как рабочим материалом является плотный материал, то следует ответственно подготовить отверстие: например, старое сверло в перфораторе может заузить его на микроны, из-за чего анкер-клин не будет вбиваться до конца, или из-за недостаточно глубокого отверстия клин не полностью уйдет заподлицо.

Демонтаж не возможен! Только с помощью болгарки возможно срезать соединение.

Технические характеристики анкер-клина

Анкер-клин потолочный.

Для быстрого монтажа подвесных конструкций производителями разработан удобный крепёж — анкер-клин. Конкретных российских стандартов, регламентирующих требования к именно таким крепежным изделиям пока не принято, поэтому специалисты больше ориентируются на параметры, указанные в технической документации известных производителей: HILTI, FISCHER, SORMAT, MUNGO. Наибольший интерес купить анкер-клин проявляют строители и электромонтажники. Для быстрого и прочного прикрепления подвесных конструкций из семейства анкерной техники это незаменимый крепёж.

Конструкция

Анкер-клин состоит из двух частей — тело анкера и распорный клиновой стержень. Тело анкера изготавливается в виде стержня с опорной (стопорной) шляпкой. На стержне выполнен особой формы вырез, обеспечивающий нужное направление распорного клина. Распорный клин — заостренный с одной стороны стержень. Несложная конструкция придает анкер-клину ряд преимуществ.

Назначение

Анкер-клин применяется для крепления подвесных конструкций. Наиболее широкое применение крепежные изделия нашли при монтаже:

• подвесных потолков

• вентиляционных систем

• металлических подконструкций

• фасонного (уголок, швеллер), полосового проката

• металлических листов

• перфорированных лент

• кабельных систем

Основанием для анкер-клина может быть бетон, строительный полнотелый камень, железобетон, силикатный кирпич. Рекомендуется использовать изделия на бетоне марок от С20/25 до С50/60. Допускается установка в бетоне С12/15, в бетоне с трещинами.

Материалы изготовления

Анкер-клин немецкого производства изготавливается из углеродистой стали для холодной высадки и холодной экструзии соответствующей DIN EN 10263-4-2002, китайского — из стали Q215 (аналоги Ст2кп, Ст2пс, Ст2сп). Антикоррозионная защита обеспечивается желтопассированным или белым цинковым покрытием, обычно толщиной 5 мкм.

Особенности эксплуатации, монтажа

Для долгого срока службы такие изделия из оцинкованной углеродистой стали рекомендуется эксплуатировать внутри сухих помещений, не подвергать воздействию повышенной влажности.

Монтаж анкер-клина сквозной, очень прост и выполняется ударным способом. В отличии от анкерного болта, например, для его установки не нужен гаечный ключ.

Последовательность операций следующая:

• в заранее отмеченной точке базового основания и прикрепляемой детали дрелью или перфоратором сверлится отверстие соответствующего диаметра

• отверстие очищается от пыли и грязи сжатым воздухом, специальной грушей

• прикрепляемая деталь прикладывается к основанию, отверстия сводятся и в них вставляется анкер-клин

• ударами молотком по стопорной шляпке, тело анкера до упора забивается в отверстие. На этой стадии наносить удары по распорному клину нельзя

• распорный клин забивается вровень со стопорной шляпкой

При выборе анкер-клина следует учесть рекомендации, изложенные в инструкции производителя. Для правильного выбора и установки анкер-клина производители регламентируют следующие параметры:

• допустимые нагрузки на вырывание и срез (зависит от типа базового основания)

• минимальные осевые расстояния (обычно 200 мм)

• критические краевые расстояния (обычно 150 мм)

• максимальная толщина прикрепляемой детали

• эффективная глубина анкеровки

• минимальная толщина базового основания (80-100 мм)

Маркировка, условное обозначение

Маркировка анкер-клина наносится на наружную поверхность стопорной шляпки или находится на бирке упаковки. Она включает версию крепежного изделия и его основные рабочие размеры. Например,

• Анкер-клин HILTI DBZ 6/4,5

  DBZ — версия крепежного изделия

  6 — диаметр бура 6 мм

  4,5 — толщина прикрепляемой детали до 4,5 мм

• Анкер-клин FISCHER FDN 6/35 (6х65)

  FDN — версия крепежного изделия

  6 — диаметр бура 6 мм

  35 — толщина прикрепляемой детали до 35 мм

  65 — длина анкера 65 мм

• Анкер-клин 6х40 (китайского производства)
  6 — диаметр бура 6 мм
  40 — длина анкера 40 мм
