Арматура плиты перекрытия, армирование: материалы, схема, чертеж

Арматура плиты перекрытия используется для создания надежного армирования железобетонных плит и придания прочности конструкции при воздействии нагрузок на изгиб. Благодаря данному методу упрочнения удается обеспечить равномерное распределение давления на фундамент и уменьшить расходы на возведение здания, так как в процессе выполнения работ нет необходимости использовать спецтехнику, а все расчеты вполне реально выполнить самостоятельно, на основе формул нормативной документации.

Содержание

• 1 Виды перекрытий
• 2 Преимущества и недостатки сплошного армированного перекрытия
• 3 Расчет толщины плиты и количества рядов арматуры
  • 3.1 Толщина перекрытия
  • 3.2 Армирующая сетка
  • 3.3 Стыки прутков
  • 3.4 Монтаж сетки
  • 3.5 Обвязка и отверстия под вытяжки и лестницы
• 4 Чертежи и схемы армирования монолитной плиты перекрытия
• 5 Конструктивные особенности
• 6 Инструкция по армированию перекрытия
• 7 Порядок армирования и заливки
  • 7. 1 Устройство опалубки
  • 7.2 Монтаж арматуры
• 8 Армирование пустотной плиты перекрытия: пошаговая инструкция
  • 8.1 Преимущества армирования:
  • 8.2 Что представляет собой армирование плит
  • 8.3 Советы по армированию:
  • 8.4 Как правильно армировать плиты своими руками:

Виды перекрытий

Перекрытия могут быть сделаны из дерева или железобетона, что зависит от условий эксплуатации конструкции и расчетов. Наиболее популярным является железобетон, обладающий хорошими характеристиками прочности, стойкостью к различным нагрузкам, доступной стоимостью и простотой в создании и монтаже.

По типу конструкции бывают:

• Стандартные – представлены готовыми железобетонными плитами разных конфигураций (величина, форма, толщина)

• Монолитное перекрытие, армирование которого осуществляется непосредственно на месте

По назначению плиты бывают:

1. Цокольные – отделяют стены подвала от нижних этажей

2. Межэтажные – разграничивают этажи

3. Чердачные – размежёвывают жилые помещения и подкровельное пространство

Правильно изготовленная в соответствии со всеми нормами и параметрами монолитная плита перекрытия, армирование которой производится по установленным требованиям СНиП, обладает основным преимуществом – уменьшение веса благодаря наличию образованных во время заливки полостей.

По форме и количеству пустот плита может быть:

• Многопустотной – с продольными круглыми полостями
• Пустотной – фигурные узкие панели, которые чаще всего используются в качестве вставок
• Ребристой – сложный профиль с особыми характеристиками

Готовые конструкции актуальны при крупном строительстве – обычно из них возводят многоэтажные высотки, большие сооружения. Из недостатков выделяют: наличие стыков, необходимость привлекать специальную грузоподъемную технику, возможность создавать лишь помещения стандартных размеров, невозможность проектировать отверстия для вытяжек, фигурные перекрытия и другие формы.

Немаловажно и то, что монтаж монолитных плит перекрытия значительно повышает общую стоимость работ в смете. Поэтому в индивидуальном строительстве обычно выполняют изготовление перекрытий уже на месте, заливая армированную сетку бетоном прямо на площадке.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

• Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
• Сооружение пола любого размера, конфигурации – ограничений нет
• Отсутствие стыков и швов
• Выполнение всех монтажных и других работ на объекте
• Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
• Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
• Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
• Равномерное распределение больших нагрузок на фундамент
• Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
• Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
• Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т. д.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Обвязка и отверстия под вытяжки и лестницы

Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.

Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.

Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т. д.). Их закрывают сеткой и не заливают.

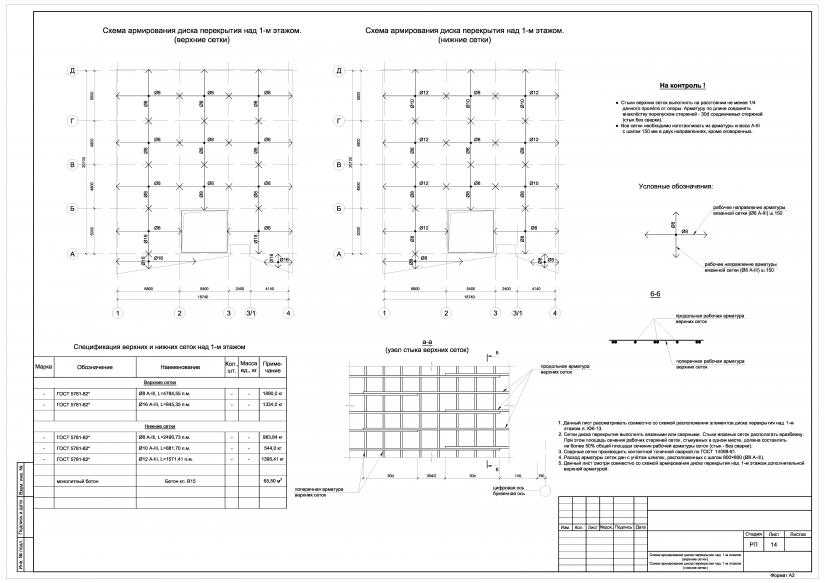

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

Этапы составления чертежа:

• Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
• Фиксирование на схеме всех отверстий, которые не планируется заливать
• Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
• Определение размера ячеек, мест установки продольного крайнего прута до края заливки
• Расчет габаритов профлиста для нижней плоскости плиты
• Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
• Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
• Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
• Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
• В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

Конструктивные особенности

Железобетонные изделия обладают свойствами сразу двух материалов – металла и бетона, что делает их идеальной строительной конструкцией, используемой в самых разных сферах. Бетон берет на себя сжимающие нагрузки, металл выдерживает легко растяжение. В строительстве нагрузка на перекрытия воздействует в направлении вертикально вниз и распределяется, как правило, равномерно по площади. Определяется нагрузка собственным весом и всеми конструкциями, предметами, людьми, пребывающими в помещении.

Армировка плиты перекрытия, схема которой может быть самой разной, работает на изгиб и выполняется для восприятия этой нагрузки. Обычно прокладывают две сетки арматуры (нижний слой и верхний), располагая пруты поперек и вдоль пролета. Минимальный шаг стержней (расстояние между параллельными прутами) определяется в чертеже, обычно для индивидуального жилого строительства он составляет 15-20 сантиметров.

В толще бетона сетка должна быть расположена на расстоянии 20-25 миллиметров от поверхности. Пруты перевязывают между собой во всех пересечениях вязальной проволокой, иногда используют для сооружений готовую сетку. Сваривают редко, так как есть вероятность разрывов в местах соединения.

Между нижним и верхним слоями сетки устанавливают вертикальные фиксаторы, которые помогают выдерживать единое расстояние между сетками. Разделители бывают разными, их шаг должен быть одинаковым на всей площади.

Края перекрытия усиливают дополнительной арматурой – Г и П-образными элементами, в особенности в местах опирания. Если же плита опирается по всему контуру, усиление делают, соответственно, по всему периметру. Верхняя часть упрочнения работает на сжатие, нижняя – на растяжение, беря на себя основную нагрузку. Поэтому для обустройства нижнего слоя сетки выбирают толстые стержни, а вот для верхней подойдет минимальный диаметр арматуры в плите перекрытия.

Многое в расчетах зависит от величины пролетов – их не советуют делать больше 6 метров. Если расстояние между опорами больше, над самой опорой усиливают верхний слой сетки, между опорами в средине – усиливают нижний слой арматуры.

Прутья арматуры должны быть неразрывными: нахлест должен составлять минимум 40 х диаметр арматуры: так, если диаметр стержня составляет 15 миллиметров, нахлест выполняют в 60 сантиметров. Плиты перекрытия выполняют с использованием горячекатанной стальной арматуры класса А3, диаметром 8-14 миллиметров.

Общие правила такие: для жилого помещения с пролетом не более 6 метров, независимо от соотношения сторон, рекомендуют плиту выполнять толщиной 20 сантиметров, шаг арматуры 20 на 20 сантиметров, диаметр прутков нижнего слоя 12 миллиметров, верхнего – 8.

Инструкция по армированию перекрытия

Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.

В работе пригодятся:

• Для опалубки – влагостойкая фанера либо доски
• Для перевязки – отожженная проволока и специальный инструмент
• Оснастка для гибки заготовок из арматуры
• Специальные кусачки или болгарка для резки прутьев
• Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т. д.

Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.

Краткий алгоритм работы:

• Нарезка заготовок из арматуры, связка первого слоя сетки
• Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями
• Привязка сетки второго слоя, монтаж на объекте
• Заливка бетоном

Порядок армирования и заливки

Устройство опалубки

Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.

После сбора опалубки ее проверяют нивелиром.

Монтаж арматуры

Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.

Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.

Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.

Армирование пустотной плиты перекрытия: пошаговая инструкция

Армирование пустотных плит перекрытия проще всего выполнять самостоятельно вместо использования в строительстве готовых железобетонных конструкций.

Преимущества армирования:

• Возможность выполнения ровных и прочных поверхностей
• Длительный срок эксплуатации
• Сравнительно небольшой вес при сохранении прочности, что позволяет понижать нагрузку на фундамент
• Прочность – возможность создавать перекрытия даже для сильно нагруженных конструкций, больших пролетов
• Надежность – устойчивость к разнонаправленным нагрузкам, весу 500-800 килограммов на квадратный метр
• Прекрасные показатели огнестойкости
• Цена вопроса – примерно равна стоимости готовой железобетонной плиты

Что представляет собой армирование плит

В процессе изготовления усиленных элементов перекрытия удается реализовать любую идею касательно планировки, получить надежную и прочную конструкцию. Работы проводятся с соблюдением технологий, материалы закупаются у проверенных поставщиков. Металлические стержни связываются между собой, для изготовления усиленных элементов перекрытия используют стержни диаметром 8-12 миллиметров, устанавливают опалубку и заливают все бетоном, покрывая каркас полностью.

Укладывать стержни с усилением необходимо на таких участках: в центре конструкции, в местах соприкосновения монолита с арками, внутренними стенами, колоннами, при установке тяжелого оборудования, камина, возле отверстий для лестниц, дымоотводных труб, элементов вентиляции и т.д.

Советы по армированию:

• Толщину армирования рассчитывают, исходя из длины, используя соотношение 1 к 30, но минимум 150 миллиметров (если опоры расположены на расстоянии 5 метров, толщина перекрытия должна составлять 170 миллиметров).
• Элементы укладываются в два слоя.
• Для раствора используют бетон М200, М300 с классом прочности на сжатие 150 кгс/см.кв.
• Диаметр прутьев составляет 8-14 миллиметров, зависит от нагрузок и количества рядов арматуры: при двухслойном армировании нижний ряд делают со стержнями большего диаметра. Обязательно сплошное ребристое основание для лучшей адгезии с бетоном.
• Опалубку делают из влагостойкой фанеры или досок.

Как правильно армировать плиты своими руками:

• Процесс достаточно трудоемкий, но все вполне реально сделать самостоятельно. Сначала делают опалубку по периметру помещения из обрезных досок 150 на 25 миллиметров или фанеры толщиной 22 миллиметра (дороже, но поверхность получается идеально ровной). Поперечные бруски крепят с шагом 60-80 сантиметров, строго по уровню под них устанавливая телескопические стойки или вертикальные подпорки. Сверху на каркас выкладывают доски, листы фанеры, если нужно. Между щитами фанеры или досками не должно быть щелей – максимальная герметичность обязательна.
• Если плита станет основанием под кровлю, выстилают не боковые доски, а борта из ячеистых блоков и кирпича. После опалубку аккуратно снимают, поэтому изначально крепежные элементы нужно располагать по внешней стороне конструкции.
• Арматура вяжется проволокой. Стержни должны быть выложены без разрывов либо внахлест на 50 сантиметров минимум в местах соединений. Поперечная арматура в плите перекрытия скрепляется проволокой с использованием специального крючка. Процесс могут облегчить металлические карты, которые можно укладывать внахлест на 2 ячейки и фиксировать также проволокой.
• Металлический каркас устанавливается на фиксаторы или битую плитку, камни на высоте 4-5 сантиметра. Второй слой вяжется с поперечными разделителями, находясь на небольшом расстоянии от первого слоя. Расположение прутьев в бетоне предполагает полное покрытие металлических элементов раствором. Места с большой нагрузкой усиливаются дополнительными стержнями, связанными как обычно.
• Стоит заранее заготовить скрутки из вязальной проволоки – сначала бухту скрепляют скотчем в 3-5 точках на равном расстоянии, потом болгаркой режут на куски.
• Бетонный раствор проще готовить в бетономешалке, при необходимости можно добавить фибру, пластификаторы. Замешивают в пропорции: 5 частей гравия или щебня, 3 части просеянного песка, 20% общего объема сыпучих материалов воды. Сначала смешиваются все сухие компоненты, потом вливается вода, размешивается и раствор готов к работе.
• Заливка обязательно осуществляется с использованием вибратора либо молотка, которым можно постукивать по открытой сетке и элементам опалубки.
• В процессе высыхания раствора его смачивают водой путем разбрызгивания. Выжидают 4 недели, на предмет полного высыхания проверяют так: кладут на участок на ночь лист гидроизоляционного материала – если пятен к утру не будет и к поверхности бетон не прилипает, все готово.

Если все делать в соответствии с нормами и расчетами, самостоятельное армирование монолитной плиты перекрытия вполне возможно сделать самостоятельно, обеспечив основанию надежность, прочность, стойкость к разнообразным нагрузкам. При этом важно выполнять все работы в правильной последовательности, выбирать качественные материалы и не отступать от значений, указанных в схемах и чертежах.

Армирование монолитной плиты перекрытия: расчет нагрузки, чертежи

Главная » Строительство » Перекрытия и сваи

Для создания надежного перекрытия необходимо правильно сделать армирование, которое обеспечит прочность при нагрузках на изгиб и равномерно распределит давление на фундамент. Монолитные плиты перекрытия будут стоить дешевле, потому что не требуют наличия на участке грузоподъемной техники. Сделать предварительные расчеты для небольших пролетов можно самостоятельно по формулам нормативных документов

Опубликовано: 16.03.2018Рубрика: Перекрытия и сваиАвтор: Andrey Ku

Для создания надежного перекрытия необходимо правильно сделать армирование, которое обеспечит прочность при нагрузках на изгиб и равномерно распределит давление на фундамент. Монолитные плиты перекрытия будут стоить дешевле, потому что не требуют наличия на участке грузоподъемной техники. Сделать предварительные расчеты для небольших пролетов можно самостоятельно по формулам нормативных документов

Виды перекрытий

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

• стандартные железобетонные плиты различных конструкций;
• монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

• многопустотной – с круглыми продольными отверстиями;
• ребристой – сложный профиль поверхности;
• пустотной – узкие, фигурные панели используются как вставки.

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

• наличие стыков;
• использование грузоподъемной техники;
• подходят только под стандартные размеры помещений;
• невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены. Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте. Предварительно сооружается опалубка обвязки и армированная сетка.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие делается так же, как и готовые плиты из 2 материалов:

• железные прутья;
• цементный раствор.

Бетон имеет высокую твердость, но он хрупкий и не выдерживает деформаций, разрушается от ударов. Металл мягче, хорошо переносит деформации на изгиб и кручение. При совмещении этих двух материалов получаются прочные конструкции, переносящие любые нагрузки.

Преимущества:

• отсутствие швов и стыков;
• ровная сплошная поверхность;
• возможность делать перекрытия на любые формы и размеры помещений;
• монтаж и сборка арматуры проводится непосредственно на месте;
• железобетонный монолит упрочняет конструкцию, связывает воедино стены;
• не надо после монтажа заделывать стыки и выравнивать переходы;
• местная большая нагрузка на перекрытие равномерно распределяется на фундамент;
• легко сделать различные отверстия между этажами для лестниц и коммуникационные колодцы.

К недостаткам армирования относится большие трудозатраты по сборке арматурной сетки и длительный процесс высыхания и упрочнения бетона.

Расчет толщины плиты и количества рядов арматуры

Расчет параметров перекрытия должен делаться на основании требований СНиП. Расчетным размерам на прочность добавляется 30%, точнее цифры умножаются на коэффициент запаса прочности 1,3. При расчете учитываются только несущие стены и колонны, стоящие на фундаменте. Перегородки не могут служить опорой.

Толщина перекрытия

Примерный расчет толщины перекрытия относительно величины расстояния между стенами составляет соотношение 1:30 (соответственно толщина плиты и длина пролета). Классический пример из справочной литературы – ширина помещения 6 метров, то есть 6000 мм. Тогда перекрытие должно иметь толщину 200 мм.

Если расстояние между стенами 4 метра, по расчетам можно монтировать плиту 120 мм. На практике такое армирование монолитной плиты перекрытия подойдет только для нежилого чердака, на котором не будет громоздкой мебели. Остальные полы (потолки) желательно делать 150 мм с двумя рядами армированной сетки. Сэкономить можно на втором ряде, установив прут на 8 мм с шагом в 2 раза больше.

При величине пролета более 6 м прогибы и другие нагрузки значительно увеличиваются. Все размеры перекрытия и чертежи должны делать специалисты. Примерные расчеты не могут учесть всех нюансов.

Армирующая сетка

По рекомендации СНиП в жилых зданиях перекрытие должно иметь 2 ряда армирующей сетки. В зависимости от расчетной толщины верхний ряд может иметь меньшее поперечное сечение арматуры и больший размер ячеек сетки. Рекомендуемые специалистами размеры для пролетов 6 м и 4 м со стандартной нагрузкой жилого дома показаны в таблице.

Расчет ведется по максимальному расстоянию между стенами. Над помещениями одного этажа укладывается одинаковая толщина перекрытия, расчет делается по комнате с максимальными размерами. Расчетные значения округляются в большую сторону.

Стыки прутков

Сетка делается из катанки – горячекатаного проката круглого сечения низкоуглеродистой стали 3А. Это означает, что металл имеет высокую пластичность, хорошо будет удерживать бетонное перекрытие при больших стационарных нагрузках и вибрациях от землетрясений, работы тяжелой техники, слабого грунта.

Длины прута может быть недостаточно для создания сплошного перекрытия. Для этого делается стыковка методом наложения. Прокат укладывается рядом на расстоянии 10 диаметров и увязывается проволокой. Для прута толщиной 8 мм двойное соединение составляет 80 мм (8 см). Аналогично для проката Ф12 – стык 48 см. Стыковка прутков смещается, не должна быть на одной линии.

Для соединения можно использовать сварку, проложив шов вдоль. При этом теряется гибкость конструкции.

Монтаж сетки

Прутья сетки увязываются между собой проволокой 1,5–2 мм. Каждое пересечение прочно скручивается. Между сетками расстояние примерно 8 см. Оно обеспечивается нарезанным в размер прутом 8 мм. Увязка должна быть в местах пересечения на нижней сетке.

Под нижней арматурой необходимо оставить зазор для заливки слоя бетона от 2 см. Для этого на опалубку устанавливают пластиковые конические фиксаторы с интервалом в 1 м.

Обвязка и отверстия под вытяжки и лестницы

Для соединения перекрытия со стенами по периметру создается короб – боковая опалубка. Она устанавливается вертикально, служит границей растекания бетона. Вдоль нее проходит обвязка периметра, усиление углов. После застывания плиты этот короб снимается, остается ровный торец.

Опалубка устанавливается на расстоянии 2 см от торцов и продольных прутов после завершения сборки армирующей сетки и обеспечивает расположение металла внутри бетона. Удаленность ее от плоскости стены составляет 15 см для кирпичной кладки и шлакоблока. Газобетон менее прочный, нахлест перекрытия 20 см. Это расстояние на стене до заливки покрывается специальным составом, гасящим вибрацию. Такая прослойка значительно повышает прочность здания.

Аналогичная опалубка ставится в места, где должны оставаться отверстия. В основном это лестницы между этажами, выводы труб, системы вентиляции и проводов коммуникаций. Они закрываться сеткой и заливаться не будут.

Чертеж плиты перекрытия

Для правильной сборки перекрытия делается чертеж. По нему можно рассчитать расход всех материалов, от проволоки для обвязки до количества цемента.

Алгоритм действий:

1. Перед тем как составлять чертеж следует произвести замеры всех помещений и наружного периметра дома, если отсутствует проект. Они делаются от оси стены.
2. Отмечаются все отверстия, которые не будут заливаться.
3. Наносятся контуры всех несущих стен и части промежуточных. Делается подробная схема обвязки, сетки, упрочнения с указанием толщины прутка, мест стыковки и увязки.
4. На чертеже указывается размер ячеек и расположение крайнего продольного прута от края заливки.
5. Рассчитываются габариты профлиста под нижнюю плоскость плиты.

При создании схемы сетки в большинстве случаев количество ячеек имеет не целое число. Арматуру следует сместить и получить одинаковые уменьшенные размеры ячеек возле стен.

Остается просчитать материал. Длину прутка умножить на их количество. К полученному числу добавить расход на стыки и увеличить полученную цифру на 2%. Округлять при покупке в большую сторону.

По площади перекрытия рассчитывается количество пластиковых фиксаторов и сколько проката пойдет на вставки между сетками.

Расчет цементного состава производится исходя из толщины перекрытия и его площади.

Арматура сверху и снизу должна быть покрыта раствором толщиной минимум 20 мм. При доступе воздуха на поверхности металла образуется коррозия, и начнется разрушение. При создании перекрытия толще 15 см, с армированием в 2 слоя, больше раствора распределяют вверху.

Чертеж служит и для расчета количества опалубки, опорных колонн и деревянных балок для создания нижней поддерживающей плоскости – платформы под заливку перекрытия.

Поставить на фиксаторы прутья и связать все пересечения проволокой по силам любому застройщику. Для гарантии безопасности расчеты перекрытий и создание проекта дома лучше доверить профессионалам.

Процесс армирования монолитной плиты

После того как будут выполнены все расчеты и подготовлен чертеж, приступают к установке опалубки на всю длину перекрытия. Для нее чаще всего используются доски размерами 50х150 мм, брусья и фанера. Правильность возведения конструкций отслеживают с помощью уровня или нивелира. Следующим этапом является укладывание нижнего ряда арматуры согласно проекту. Все соединения металлического каркаса выполняют в шахматном порядке.

В итоге должно получиться так, чтобы все пространство между армированием и опалубкой было залито бетоном. Для этого сетка укладывается на подставки и скрепляется вязальной проволокой.

Для связывания элементов ни в коем случае нельзя использовать сварку.

На первый слой укладывается второй ряд арматуры. Все элементы располагают на специальные подставки.

Следующим шагом является залитие опалубки сначала жидким, а затем более густым слоем бетона (чаще всего марки М200). Первый слой должен по консистенции напоминать сметану, и с него тщательно убирают пузырьки воздуха движениями лопатой. Чтобы предотвратить растрескивание бетона, его смачивают водой первые 2-3 дня. Когда вся конструкция застынет (должно пройти не менее 30 дней), опалубку убирают.

Понравилась статья? Поделиться с друзьями:

Сетка армирующая бетонная для армирования бетонных конструкций

Сетка армирующая бетонная с прямоугольным или квадратным рисунком сетки представляет собой разновидность сварной проволочной сетки, которая может улучшить сцепление с бетоном, свести к минимуму растрескивание бетона, которое может возникнуть в результате бетона усадка. А стандарт армирующей сетки обычно 6 м в длину × 2,4 м в ширину. Имея плоскую ровную поверхность и прочную структуру, он широко используется для армирования дорожных покрытий, каменных стен и бетонных конструкций в строительстве. Кроме того, его также можно использовать в качестве вольера для крупных животных, карантинной клетки, габиона или различных ограждений.

CRM-01: Армирующая сетка для бетона с резьбой улучшает сцепление с бетоном.

CRM-02: Упаковка армирующей сетки для бетона.

Спецификация арматурной сетки для бетона

• Материал: углеродистая сталь или нержавеющая сталь.
• Обработка поверхности: оцинкованная.
• Тип
  • Сетка бетонная тяжелая типа (диаметр стержней более 10 мм).
  • Легкий тип (диаметр стержней от 3 мм до 10 мм).
• Форма сетки: прямоугольная или квадратная.
• Расстояние между стержнями: 100, 200, 300, 400 или 500 мм.
• Ширина листа сетки: 650–3800 мм.
• Сетчатый лист l Длина: 850–12000 мм.
• Стандартный размер армирующей сетки: 2×4 м, 3,6×2 м, 4,8×2,4 м, 6×2,4 м.

Таблица 2: Общие размеры армирующей сетки 4,8 м × 2,4 м

Товар	Продольный трос (4,8 м)			Поперечная проволока (2,4 м)			Вес
	Размер (мм)	Шаг (мм)	Площадь (мм 2 /м)	Размер (мм)	Шаг (мм)	Площадь (мм 2 /м)	кг/м 2	кг/лист
RM05	10	200	393	10	200	393	6,16	70,96
RM06	8	200	252	8	200	252	3,59	45,5
RM07	7	200	193	7	200	183	3,02	34,79
RM08	6	200	142	6	200	142	2,22	25,57
09 ринггитов	5	200	98	5	200	98	1,54	17,74
10 ринггитов	12	100	1131	8	200	252	10,9	125,57
11 ринггитов	10	100	785	8	200	252	8. 14	93,77
12 ринггитов	8	100	503	8	200	252	5,93	68,31
13 ринггитов	7	100	385	7	200	193	4,53	52,19
14 ринггитов	6	100	283	7	200	193	3,73	42,97
15 ринггитов	5	100	196	7	200	193	3,05	35,14
16 ринггитов	10	100	785	6	400	70,8	6,72	77,41
17 ринггитов	9	100	636	6	400	70,8	5,55	63,94
18 ринггитов	8	100	503	6	400	49	4,51	51,96
19 ринггитов	7	100	385	6	400	49	3,58	41,24
20 ринггитов	6	100	283	6	400	49	2,78	32. 03

Особенности арматурной сетки для бетона

• Высокая прочность, не поддается разрушению.
• Улучшите сцепление с бетоном, сведите к минимуму растрескивание бетона.
• Плоская ровная поверхность и прочная структура.
• Устойчивость к коррозии и ржавчине.
• Прочный и долговечный.

Применение арматурной сетки для бетона

• Армирование бетонных конструкций в строительстве.
• Армирование дорожных покрытий.
• Армирование каменных стен.
• Производство различных заборов.
• Используется как вольер для крупных животных, карантинная клетка или габион.

CRM-03: Сетка армирующая бетонная применяется для армирования бетонных конструкций в строительстве.

CRM-04: Сетка армирующая бетонная применяется для армирования дорожного покрытия.

CRM-05: Армирующая сетка для бетона, используемая в строительстве.

CRM-06: Армирующая сетка для бетона, используемая на промышленных площадках.

CRM-07: Армирующая сетка для бетона, используемая для строительства фундамента.

CRM-08: Армирующая сетка для бетона, используемая для строительства криволинейного мостового полотна.

Запрос на наш продукт

Армирующая сетка
E-mail: [email protected]

При обращении к нам укажите свои подробные требования. Это поможет нам дать вам действительное предложение.

Полное имя *

Адрес электронной почты *

Код страны * + Номер телефона *

Ваш сайт

Сообщение *

Стальная сетка какого размера для бетонной плиты?

Размер армирующей сетки или рео-сетки зависит от того, для чего вы ее используете.

Если вы хотите повысить прочность бетона на растяжение, вам понадобится стальная армирующая сетка большего размера, чтобы выдержать эту нагрузку. Например, если вы делаете арматурный стержень (стальной арматурный стержень), который обычно используется для усиления сжатия бетона, вы должны использовать стальную проволочную сетку № 4 или № 5.

Если для вашего применения не требуется предел прочности бетона на растяжение (т. е. это просто верхний слой), а все ваши требования по прочности на растяжение исходят от любой системы поддержки, которую вы выберете ниже. В этом случае популярна проволочная сетка меньшего сечения. Это сделает установку проще и дешевле, а также будет менее громоздкой.

Наиболее распространенный размер армирующей сетки для этого применения — № 14 или № 16, но если вы свариваете лист сетки вместе, чтобы создать «сетчатое одеяло», вы можете использовать любую проволоку калибра до № 20. Проволоку большего сечения труднее сгибать и манипулировать, поэтому обычно нерентабельно использовать армирующую сетку большего размера в жилых проектах, кроме как приваривать их на место. Они идеально подходят для крупных проектов.

Самое важное, что нужно помнить о размере сетки, это то, что он не должен быть меньше диаметра арматуры или стального стержня.

Какой размер сетки F72?

F72 – сетка армирующая проволочная диаметром 6мм. Он используется для армирования стержней в балках, колоннах и при армировании стен. Он доступен в стандартных размерах 6,0 м в длину и 2,4 м в ширину, если вы покупаете продукты категорий SL и RL. Он работает, усиливая прочность на растяжение бетона, под которым вы бы его разместили. Обычно он хорошо работает с арматурой № 5 или стальными арматурными стержнями (арматурными стержнями).

Что такое арматура?

Арматурные стержни (арматурные стержни), также называемые арматурной сталью, как правило, представляют собой стальные стержни, помещаемые внутрь бетонных балок и столбов для повышения их прочности на растяжение. Арматура изготавливается различных размеров. Наиболее распространенной используемой сталью является арматура или конструкционная сталь, которая представляет собой уплотненную и сварную сетку из оцинкованной высокопрочной проволоки размером 3/8 дюйма на 1/2 дюйма. Если вам нужно что-то, чтобы нести нагрузку для вашей конструкции, например, балка или столб, но вы не хотите, чтобы оно сдувалось, как воздух, с обычными строительными формами, такими как дерево, вместо этого вы должны использовать арматуру. Основным преимуществом использования арматуры по сравнению с другими материалами является ее высокая прочность на растяжение.

Арматура какого размера мне нужна для бетонной плиты?

Диаметр арматурного стержня для вашей бетонной плиты зависит от многих переменных, в том числе от того, для чего вы его используете и какой вес он должен выдерживать. Арматура бывает двух разных размеров; мягкая сталь (которая вообще не предназначена для использования с бетоном) и высокопрочная, специально разработанная для использования в железобетоне. Некоторые строительные проекты, такие как общественные здания, могут потребовать дополнительного усиления. Такие проекты требуют дополнительной стальной арматуры. Вы можете использовать, например, арматуру из высокопрочной стали (также известную как HTSRB). Обычно они бывают диаметром 6 или 8 мм, но можно использовать и более крупные в зависимости от желаемого эффекта. Существуют также арматурные стержни определенных марок, которые следует использовать только для армирования стен, например, специальные строительные стеновые стержни (SPBB). Не каждый стержень рассчитан как на растяжение, так и на сжатие. Заранее проверьте наиболее подходящую упаковку или проконсультируйтесь с инженерами-строителями, если вы не уверены, что использовать.

Что такое сетчатое одеяло?

Сетчатое одеяло — это форма арматурной сетки, которую можно использовать при заливке бетонных плит или даже в сочетании с деревянными опалубками. Обычно он сделан из проволоки и выглядит как рыхлое одеяло. Чтобы использовать арматурную сетку, вы просто размещаете ее поверх деревянных форм и заливаете пространство под бетоном. После отверждения и затвердевания бетонной плиты вы снимаете деревянные опоры с бетонных плит и вуаля! Для обычных бетонных плит, таких как жилые дома, достаточно одного слоя сетчатого листа. У вас есть прочная бетонная конструкция без необходимости иметь дело с деревянными кольями, которые со временем могут сгнить или стать хрупкими под давлением. Сетчатые одеяла обычно изготавливаются из стальной проволоки № 14, но у разных производителей они различаются, поэтому всегда читайте технические характеристики вашего продукта, прежде чем выбрать, какой из них лучше для вас.

Нужна ли проволочная сетка для бетонной дороги?

Нет, нет необходимости использовать проволочную сетку при укладке бетонной подъездной дорожки, но это может быть полезно, а в некоторых случаях предписано строительными нормами в вашем регионе. Это связано с тем, что когда вы заливаете слои бетона, если они слишком тонкие, плита может со временем треснуть или разрушиться, особенно на подъездных путях, которые подвергаются большому движению и не обслуживаются.

Добавление арматурных стержней или арматурных стержней может укрепить вашу конструкцию и предотвратить ее возникновение — так же, как добавление стальных стержней внутрь стены, чтобы она не разрушилась под давлением. Армирование сеткой работает, гарантируя, что все части вашей бетонной плиты будут нести значительный вес, не прогибаясь ни в одной точке.

Что означает сетка F72?

F72 — это просто обозначение проволочной сетки. Это означает, что он имеет диаметр 6 мм. Сетка бывает разных размеров, но арматурный стержень № 5 (диаметром 5/8 дюйма) прекрасно помещается под ней для повышения прочности и устойчивости к землетрясениям и другим нагрузкам.

При использовании F72 вы обычно хотите заливать бетон при толщиной в несколько дюймов, потому что со временем он немного сожмется, когда на него будет возложен вес. Вы можете оставить несколько отверстий, чтобы вода могла стекать, если вы живете где-то с суровой погодой, но в остальном это должно подойти для обычных строительных целей. , Австралийский национальный строительный кодекс является отличным ориентиром для различных типов бетона и стандартов армирования.

Что означает сетка J43?

Это обозначение сетки 8 мм. Он намного толще, чем F72, и поэтому его следует использовать, когда вам нужно что-то особенно прочное. Вы можете использовать J43 с арматурой или без нее, но, как правило, вы хотите оставить какую-то опору внизу в зависимости от того, какой вес необходимо удерживать.
