Армирование монолитной плиты фундамента: укладка, схема, расчет

Содержание статьи

• 1 Зачем необходимо армирование
• 2 Схема армирования
  • 2.1 Основная ширина плиты
  • 2.2 Зоны продавливания
  • 2.3 Выбор арматуры
• 3 Способы изготовления сеток и каркасов
• 4 Укладка арматуры
• 5 Расчет диаметра арматуры
  • 5.1 Пример расчета

Все чаще в качестве фундамента используются монолитные железобетонные плиты. Они позволяют обеспечить надежную опору для зданий при высоких нагрузках и плохих характеристиках грунта. Также монолитный фундамент сможет решить проблему высокого уровня грунтовых вод.

Зачем необходимо армирование

Бетон — это материал, который хорошо справляется с работой на сжатие, но имеет очень небольшую прочность при изгибе или растяжении. При строительстве дома на бетонной плите, нагрузки по ней распределены неравномерно, что приводит к появлению изгибающего момента.

Это очень опасно для бетонной конструкции, но исключить негативное влияние возможно с помощью установки арматурных сеток или каркасов. Бетон берет на себя сжимающие нагрузки, а арматура воспринимает изгибающие. Это позволяет обеспечить максимальную надежность.

Схема армирования

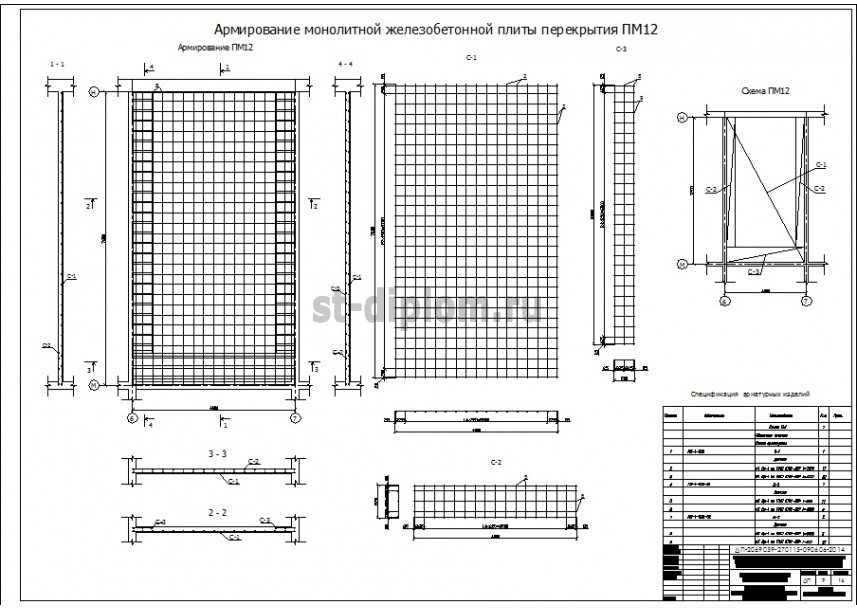

Пример схемы (чертежа) армирования плитного фундамента.

Армирование железобетонной плиты производится неравномерно: в местах опирания стен или колонн необходимо дополнительное усиление. Такие участки называются зоны продавливания. Укладка арматуры производится в один слой при толщине плиты 150 мм и менее. При величине более 150 мм армирование выполняют каркасами. В качестве примера необходимо рассмотреть основные узлы конструкции.

Основная ширина плиты

Здесь схема представляет собой сетки с постоянным размером ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым. В зависимости от расчетной нагрузки его принимают в пределах 200-400 мм. Для кирпичных домов подойдет шаг арматуры 200 мм, для более легких каркасных можно укладывать стержни реже. При этом важно учитывать, что по СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты более чем в 1,5 раза.

Схема армирования плиты.

Чаще всего стержни укладывают в два ряда: верхний и нижний. Их совместная работа обеспечивается установкой вертикальных стержней. Шаг таких прутов может быть равен шагу основного армирования или приниматься в два раза больше.

С торцов плита армируется П-образными хомутами.

Согласно СП 63.13330.2012 (п. 10.4.9) на торцах плита должна армироваться П-образными стержнями арматуры, длина этих стержней должна быть равна 2-м толщинам плиты или больше. Стержни связывают верхний и нижний ряды армирования и обеспечивают восприятие крутящих моментов у края плиты и анкеровку концов продольной арматуры.

Внимание! Арматура должна быть утоплена в бетон на 20-30 мм со всех сторон: снизу, сверху, с торцов. Иначе возможна ускоренная коррозия арматуры и разрушение конструкции.

Зоны продавливания

В местах опирания несущих вертикальных конструкций раскладка меняется — уменьшают шаг армирования. Например, если по основной ширине плиты стержни укладывались через 200 мм, то под стенами рекомендуется использовать шаг 100 мм. Это позволит избежать чрезмерного продавливания и появления трещин.

Зона сопряжения с монолитной стеной подвала

Конструкция плиты позволяет изготавливать ее на одном уровне с поверхностью земли, но если в здании планируется обустройство подвала ее глубина заложения будет зависеть от высоты помещения. В этом случае необходимо обеспечить совместную работу основания и стен.

Выпуски арматуры в плите для сопряжения с монолитными стенами.

Чтобы правильно армировать фундамент, необходимо связать вместе каркасы монолитной стены и плиты. При заливке фундамента оставляют выпуски в виде вертикальных стержней, именно они будут связующим звеном. Концы выпусков запускают в тело плиты (загибают на конце на 2 высоты плиты и вяжут к основному каркасу).

Для удобства и точного расчета материалов выполняют чертеж, на котором показана схема армирования, включающая данные о расстоянии между стержнями и их диаметрах.

Выбор арматуры

При изготовлении стальной арматуры руководствуются ГОСТ 5781-82*.  Для железобетонной монолитной плиты применяют стержни класса A400 и А500 (или в устаревшем варианте Alll). Чтобы не ошибиться необходимо знать, как отличить пруты разных классов визуально:

• A240 (Al) имеет гладкую поверхность;
• A300 (All) характеризуется периодическим профилем с кольцевым узором;
• A400, А500 (Alll), та которая необходима, имеет периодический профиль, образующий «елочку»(серповидный).

Арматура А500 изготавливается по ГОСТ 52544-06.

Важно! Применение арматуры более низких классов не допускается.

Рекомендуем: Какая арматура нужна для фундамента.

Способы изготовления сеток и каркасов

Сетки изготавливаются по ГОСТ 23279-2012. Вариантов соединения стержней между собой существует всего два: вязание и сварка.

При первом используется тонкая проволока диаметром 2-3 мм, которая вручную или с помощью специальных приспособлений обматывается вокруг прутов. Вариант достаточно трудоемкий, но обеспечивает большую надежность соединений, поскольку позволяет стержням приспосабливаться к небольшим подвижкам конструкции.

Вертикальные хомуты можно изготовить как на фото ниже:

Паук из арматуры диаметром 8-10 мм.

Готовые сварные сетки обеспечат высокую скорость работ. Но количество их типоразмеров ограничено, и не всегда можно подобрать необходимую. Если же принято решение применять сварку прямо на стройплощадке, в особо ответственных местах (углы здания, участки опирания массивных стен) арматуру соединяют проволокой.

Шаблон поможет при вязке арматуры.

Укладка арматуры

Нахлест продольных стержней не менее 40 диаметров рабочей арматуры.

При укладке со всех сторон обеспечивают стержням защитный слой из бетона 20-30 мм. Это необходимо для предотвращения коррозии и разрушения. Чтобы соблюсти необходимое расстояние применяют пластиковые фиксаторы, «лягушки» или «стульчики» из металла.

Специальный пластиковый стакан обеспечивает защитный слой.

Если длины прута не хватает на всю ширину фундамента, соединение двух деталей производят с нахлестом не менее 40 диаметров рабочих стержней. Например, для арматуры 12 мм длина нахлеста будет равняться 40*12 мм = 480 мм.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

• Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
• Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
• Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

• 16 стержней диаметром 12 мм;
• 12 стержней диаметром 14 мм;
• 9 стержней диаметром 16 мм;
• 8 стержней диаметром 18 мм;
• 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

• Длина одного стержня = 6000 — 30*2 = 5940 мм;
• Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
• Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
• Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
• Количество стержней для П-образных хомутов = 20*2 = 40 шт;
• Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м  = 515,2 м;
• Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

• Длина одного стержня = 200 — 20*2 = 140 мм;
• Количество стержней = кол-во  горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
• Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
• Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Арматура для монолитной плиты: цена за тонну

Бетонный монолит в основании дома и межэтажных сводах из-за особенностей материала очень слабо противостоит изгибающему напряжению. Проблему решает армирование опорных конструкций металлом.

Принципы установки металлокаркаса в цельном основании здания и сплошных перекрытиях схожи между собой. При расчете арматуры монолитных плит в частном домостроении ориентируются на требования из строительных нормативных документов.

Армирование фундаментной плиты

Усиливающим материалом обычно служат стальные стержни класса А400 (по прежней маркировке — АIII) с серповидным профилем.

Если толщина основания не превышает 150 мм, то прутья укладываются одним слоем. При распространенных для коттеджного жилья показателях в 200-300 мм каркас делают двухуровневым, когда верхние и нижние стержни расположены перпендикулярно друг другу, ярусы скреплены между собой вертикальными штырями, а на торцах упрочены П-образной арматурой.

Общая площадь сечения рабочих прутьев в одном направлении должна составлять не менее 0,3% от общего сечения плиты. Основные принципы подбора диаметра:

• если одна из сторон фундамента меньше 3 м, то этот показатель равен минимальным 10 мм;
• при стороне свыше 3 м — 12 мм и более;
• максимально допустимый размер поперечника — 40 мм;
• диаметр вертикальных перемычек должен быть не менее 6 мм.

Для верхнего и нижнего ряда используют арматуру одинакового сечения либо более толстые прутья укладывают снизу.

Расстояние между параллельными стержнями не должно превышать толщину плиты в 1,5 раза.

Вязка и монтаж каркаса

• Прутья соединяют между собой стальной проволокой вручную специальным крючком и плоскогубцами либо с помощью вязального пистолета — такой метод считается более надежным, чем сварка.
• Если выбор все же сделан в пользу последней, то пересечения в зонах продавливания и углах должны фиксироваться только связыванием.
• Горизонтали стыкуются с нахлестом, длина которого составляет до 40 диаметров рабочей арматуры (расчет выполняют умножением этого числа на диаметр стержня в миллиметрах, например, 40х10)
• Со всех сторон конструкции — снизу, сверху, с торцов — оставляют место для бетонного слоя толщиной до 40 мм, который защитит металл от коррозии.
• При строительстве подвала остов плиты связывают с каркасом подпольной монолитной стены. Для этого на этапе укладки фундамента оставляют наружные выпуски вертикальных стержней.

Армирование плиты перекрытия

Монолитные своды укрепляют с учетом их конструкции. Она бывает сплошной (балочной, безбалочной), ребристой (кессонной). Разновидность последней — перекрытие по профнастилу.

Толщину сплошного основания определяют, деля длину пролета на 30. При толщине от 15 см применяются стержни диаметром 10-14 мм класса А400. Каркас, также как при армировании фундаментного монолита, делается двухъярусным с вертикальными фиксаторами из гладких прутов А240. Элементы соединяют проволокой, образуя ячейки стандартной величины 150х150 мм или 200х200 мм. Торцы необходимо усиливать П-образными штырями. Верхний и нижний слои получившейся коробки должны находиться на расстоянии не менее 20 см от поверхностей плиты. Концы стержней закрепляют в армопоясе перекрытия.

Дополнительная арматура в монолитной плите перекрытия необходима:

• внизу каркаса в середине пролета;
• в верхнем ряду конструкции под опорами, несущими нагрузку — стенами и перегородками;
• под колоннами в виде объемного усиления;
• в местах возле отверстий для инженерных коммуникаций, проемов.

При устройстве основания по профнастилу используют лист марки Н-60 или Н-75, монтируя его так, чтобы ребра смотрели вниз. Армирование предусматривает укладку в каждую впадину по одному-два рабочих стержня диаметром 10-14 мм. Сверху стелют сетку с размером ячеек 100х100 мм либо 150х150 мм. Ее крепят к продольным прутьям проволокой с шагом перевязки около 20 см, образуя объемный каркас. Оставшиеся по его краям концы приваривают к балкам и колоннам.

Какой размер армирующей сетки в бетоне?

5 октября 2020 г. Isabel Edwards

Бетон — популярный материал для всего: от строительства конструкции до подъездной дороги к дому. Несмотря на то, что он прочный и может выдерживать самые плохие погодные условия, иногда он может стать хрупким, когда возникает напряжение.

Вот почему принято чем-то армировать бетон. В прошлом это были стальные стержни, известные как арматурные стержни. Но теперь, с развитием производства, армирующая сетка для бетона стала лучшим вариантом. Итак, какой размер вам нужен для какого проекта?

Что такое армирующая сетка для бетона?

Как следует из названия, армирующая сетка для бетона представляет собой тип прочной сетки, которая может работать с арматурой или сама по себе для армирования бетона. Он сделан из проволок, которые сплавляются вместе, образуя плоские листы. Они, как правило, в виде сетки и доступны различной толщины, а также размеров.

Попав в бетон, сетка остается там надолго. Не беспокойтесь о ржавчине, потому что для этого нужен кислород, а в бетоне его нет. Сетка работает с арматурными стержнями, если также требуются более прочные опоры. Иногда они так же хорошо работают сами по себе, в зависимости от проекта.

Основные виды армирующей сетки

Существует два основных варианта данного вида продукции – армирующая сетка А142 и А393 армирующая сетка. Каждый используется немного по-разному.

Использование сетки A142

Сетка A142 изготовлена ​​из высококачественной стали и имеет квадратные концы, что облегчает и делает ее более безопасной в обращении (размер 2,42 x 1,22 метра). Он идеально подходит для использования в жилых помещениях в плитах перекрытия и фундаментах толщиной до 100 мм.
6-миллиметровые провода расположены так, чтобы получились квадраты размером 200 x 200 мм.

Он популярен для использования в бетонных полах и других конструкциях для повышения общей прочности, но также очень долговечен. Он должен быть изготовлен в соответствии со стандартом BS 4483:19.98 или BS 7123.

Использование сетки A393

Сетка A393 изготовлена ​​из проволоки толщиной 10 мм. Идеально подходит для сельского хозяйства, промышленности и транспорта, так как толстая проволока увеличивает прочность.

Размер ячеек A393 также используется для армирования бетона в полах и других частях зданий для повышения прочности. Он также используется для борьбы с трещинами в бетоне в местах, где это является распространенной проблемой. Проволоки диаметром 10 мм расположены так, чтобы получились квадраты размером 200×200 мм.

Армирующая сетка A393 должна превышать стандарты BS4483 – 1998 или BS7123

.
Выбор нужного размера листа

После того, как вы решили, какой продукт вам нужен, вы можете посмотреть размер листа. Заманчиво выбрать лист большего размера, поскольку отраслевой стандарт составляет 4,8 x 2,4 метра или 3,6 x 2,0 метра.

Однако, как правило, у нас имеется в наличии меньший размер – 2,42 x 1,22 метра. С этими листами легче обращаться, и они поместятся в задней части транзитный фургон , а не грузовик для их перевозки.

Меньшие листы также легче обрабатывать при добавлении их в бетон, а поскольку они меньше, они более жесткие. У них по-прежнему такие же обработанные края, поэтому нет острых краев и требуется меньше резки, поэтому меньше отходов.

Армирование бетона

Существует множество причин и методов армирования бетона. С листами армирующей сетки легко работать, они очень эффективны и прослужат долго, скрепляя бетон и делая его еще более прочным.
