Мауэрлат для крыши – это как фундамент для всего здания. Именно этот брус считается основанием кровли. Он принимает на себя передаваемую стропилами нагрузку и распределяет ее равномерно по стенам строения. Такая функция важна для прочности дома и его долголетия. Также мауэрлат называют маточным бревном, матицей или маткой и, как правило, выполняется он из бруса с большим сечением. При самостоятельном возведении жилья, пользователи могут столкнуться с рядом проблем. В частности, довольно распространенными являются такие вопросы, как: какой толщины должен быть мауэрлат или как правильно монтируется данный элемент? Чтобы ответить на них, стоит детально рассмотреть технологию установки матицы, параметры, от которых зависит конкретный выбор бревна либо бруса, а также рекомендуемые стандартами размеры для мауэрлата.
Особенности мауэрлата
Можно сказать, что именно мауэрлат – это один из главных элементов кровли. Этот брус является частью стропильной системы и основанием всей крыши. Если строить дом без него, то точечная нагрузка от стропильных ног будет оказывать давление только в определенных местах на стене и со временем прочность всего строения заметно ухудшиться. Кроме того, мауэрлатная балка необходима для фиксации кровельной конструкции, то есть матица прочно монтируется к стенам, а к ней уже закрепляются стропила, подробнее читайте: крепление стропил к мауэрлату. Укладывается элемент с небольшим отступом от края стены, это значит, толщина мауэрлата не может быть шире самой стены. Такая деталь необходима для построек из самого различного материала, при этом в зависимости от типа здания, может меняться конструкция и крепление мауэрлата.
Если дом из кирпича, то для закрепления балки следует смонтировать армопояс из бетона. В этот слой вставляются металлические анкера либо арматура, на которые в дальнейшем и устанавливается мауэрлат, подробнее читайте: армопояс под мауэрлат. Если требуется возводить крышу на деревянном строении, то функции мауэрлата выполняет венец, то есть верхняя балка или брус, также зафиксированные на анкера с несколькими нижерасположенными брусьями либо дополнительно обвязанные в единую систему прочной проволокой. На зданиях, где основной каркас из металла, рекомендуется использовать для мауэрлата металлический двутавр либо швеллер. Наиболее распространенное сечение мауэрлата составляет 15х15 см. Однако, в различных ситуациях, данный параметр может существенно отличаться. Что важно учитывать, при расчете основных размеров? Рассмотрит подробно данный вопрос.
Критерии для расчета мауэрлата
Чтобы маточные балки действительно надежно справлялись со своей основной функцией, важно выполнить данный элемент по всем правилам и с соблюдением предписанных технологий. Определять размеры мауэрлата стоит с учетом 5 основных критериев.
- Параметры дома, конкретно периметр и его площадь.
- Используемые материалы для стен строения, стропил и финишного покрытия кровли.
- Наличие мансардного этажа.
- Климатические особенности региона.
- Тип конструкции крыши.
При этом именно от вида кровельной системы во многом будут зависеть параметры мауэрлата. Конструкция крыши может иметь самые различные разновидности, вот лишь наиболее популярные:
- кровля со скатами – одно-, двух, четырехскатная и так далее;
- шатровые или куполообразные крыши;
- вальмовая и полувальмовая;
- плоские конструкции;
- крестообразная или ломанная.
В зависимости от конкретного типа будет меняться и расчет мауэрлата, соответственно изменятся основные значения этого элемента. Чтобы понять, как произвести расчет, стоит воспользоваться специальными формулами.
Общие расчетные параметры
Надежность всего дома и кровли в частности, зависит от верного выбора бруса для устройства мауэрлата. Сечение мауэрлата может быть квадратным либо прямоугольным – это наиболее оптимальные варианты, которые позволяют добиться максимальной устойчивость элемента. Так как, используя круглые бревна, необходимо будет обтесать одну из сторон, которая должна примыкать к стене. Разумеется, без специальных инструментов сделать это идеально ровно не получится, а значит, есть вероятность перекоса стропильной системы в дальнейшем. Поэтому оптимально использовать готовый брус, сечение которого варьируется в пределах 10-25 см. При этом размер мауэрлата должен быть не менее 1/3 от толщины несущих стен, но не слишком большим. Если балка будет массивной, то она создаст дополнительную нагрузку на конструкцию строения, но прочности кровли это не прибавит. Что касается длины, то оптимально использовать брус, равный по данному параметру стене. Если же нет такой возможности и необходимо будет стыковать два элемента между собой, то в этом случае важно применять отрезки равные по длине либо отличаемые минимально. Соединение делается методом перекрытия, то есть на конце одного бруса вырезается верхняя половинка, на другом нижняя, а затем производится наложение двух концов и скрепление их насквозь болтами либо гвоздями.
Чтобы понять, какой должна быть высота мауэрлата, ширина и прочие параметры, следует рассчитать объем деревянной балки и ее вес. Для этого можно воспользоваться простыми формулами. Для расчета массы: m = rV, где r – это плотность древесины и V – это объем. Соответственно, чтобы найти объем, стоит использовать формулы: V = SL, где S – сечение, а L – длина. Если все основные параметры можно измерить самостоятельно, то узнать плотность древесины довольно легко из специальных таблиц, кроме того, многие производители пиломатериала подробно расписывают характеристики реализуемого товара. В частности, наименьшей плотностью обладают такие породы, как пихта сибирская, сосна, ель, липа и прочие. Имея все параметры, останется только подставить их в формулы и получить результат подсчетов.
Рекомендуемые параметры для мауэрлата
В строительных ГОСТах и СНиПах подробно расписан рекомендуемый размер мауэрлата. В частности, наиболее оптимальный вариант – это применение бруса из древесины лиственных пород, сечение которого составляет 10х15 см. Также возможны такие вариации, как 10х10 либо 15х15. То есть не стоит применять балку, ширина которой менее 10 см, так как она не будет отличаться высокой прочностью. Деревянный брус шириной более 25 см будет оказывать огромное давление на стены строения, а, значит, также не сделает его более надежным и долговечным. При этом важно помнить, что от края стены обязательно должен быть отступ, составляющий как минимум 5-6 см. Что касается длины, то стоит выбирать брусья либо равные длине стены, либо составляющие половину размера, то есть чтобы при объединении частей мауэрлата на каждый элемент опиралось одинаковое количество стропильных ног. Это позволит наиболее равномерно распределить нагрузку.
Разумеется, важно не только правильно рассчитать размеры мауэрлата, но также выбрать наиболее качественную древесину для монтажа. Так специалисты рекомендуют применять пиломатериал хвойных пород, который в обязательном порядке обрабатывается антисептическими препаратами, антипиренами и гидрофобизирующими составами. Это поможет защитить дерево от огня, воды, грибка, насекомых и прочих неприятностей, которые могут привести к снижению прочности материала.
Видео по теме:
Подводя итог, можно сказать, что мауэрлат – это важная часть кровельной конструкции. И в обязательном порядке данный элемент должен быть прочным, чтобы суметь выдержать не только давление материалов, используемых при возведении крыши, но также снеговые, ветровые нагрузки и многие другие внешние воздействия. Именно поэтому стоит придерживаться рекомендаций специалистов при подборе размеров мауэрлатной балки, а также рассчитать все параметры прежде, чем приступить к монтажу кровельной системы.
Посмотрите еще статьи:
Мауэрлат: размер бруса для крыши
Дата: 14 ноября 2018
Просмотров: 5114
Коментариев: 0
Не все слова из профессиональной терминологии строителей понятны простым обывателям. В лексиконе профессионалов часто упоминается мауэрлат. Однако, что это такое, знают не все. Популярно говоря, мауэрлат – опорная конструкция для крыши здания, включающая стропильную систему и кровлю. Он является основой, фундаментом крыши, объединяющим все элементы ее конструкции в единый каркас.
Мауэрлат компенсирует отклонения от проектного положения кровли и не допускает даже небольшого уклона в любую сторону. Ведь точно выполнить возведение стен и обеспечить равную высоту по всему периметру постройки проблематично.
Основание крыши должно обеспечивать надежную фиксацию стропильных элементов. Поэтому при обустройстве крыши важно точно рассчитать размеры мауэрлата для обеспечения прочного крепления стропил.
Являясь соединительным звеном между крышей постройки и стенами, он пропорционально распределяет усилия на контур основания. На любой мауэрлат размеры определяются с учетом особенности стропильной конструкции и массы кровли. Рассмотрим этот вопрос детальнее.
В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома
Особенности и назначение
Опорная конструкция в классическом варианте исполнения представляет собой установленный по периметру наружных стен здания контур из сухого бруса или бревенчатых заготовок. Мауэрлат выполняет следующие задачи:
- равномерно распределяет по контуру здания усилия, передаваемые стропильными элементами на площадь основания крыши, компенсирует локальные точечные усилия в местах опирания стропил;
- осуществляет фиксацию кровли к опорным стенам, являясь между ними надежным посредником, что особенно актуально для районов со значительными ветровыми нагрузками.
Целесообразность сооружения
Устройство мауэрлата необходимо для компенсации передающихся кровлей здания следующих видов нагрузок:
- Вертикально действующих усилий, передаваемых массой кровли, а также ветровой и снеговой нагрузками.
- Горизонтальных составляющих от распорных нагрузок, передающихся от находящихся под углом стропил, пытающихся раздвинуть контур постройки.
Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще
Что влияет на геометрические параметры?
В большинстве случаев оптимальным вариантом для изготовления является деревянный брус, с которым практичнее работать, по сравнению с бревнами. Прямоугольная форма сечения бруса облегчает установку, благодаря чему он более устойчив и удобен при монтаже.
Учитывая особую функцию, которая отведена мауэрлату, сечение мауэрлата определяется с особой скрупулезностью и зависит от следующих моментов:
- геометрических размеров возводимого здания;
- конструкции кровли, включающей применяемый для покрытия и изготовления стропил материал;
- особенностей климатического пояса, где производится строительство;
- наличия мансардной постройки, увеличивающей нагрузку на контур.
Главным фактором, влияющим на размер опорной рамы, является конструкция крыши, которая выполняется:
- Классической формы, имеющей от одного до четырех скатов.
- Пирамидального очертания со шпилеобразным возвышением.
- Складчатого типа.
- Плоского вида.
- Сферической или шатровой формы.
- Крестообразной, ломаной конфигурации.
Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью
Сечение мауэрлата выбирается с учетом конфигурации, особенностей кровли, а также ее массы. Наиболее часто применяются классические размеры, выраженные в миллиметрах, предназначенные для следующих типов строений:
- малых архитектурных форм – 100 х 100;
- двускатных крыш – 100 х 150;
- усиленных конструкций – 150 х 150;
- сложных мансардных построек жилых зданий – 250 х 250.
Общие рекомендации
Независимо от параметров, геометрических размеров опорной рамы, придерживайтесь следующих рекомендаций:
- Устанавливайте мауэрлат с отступом 5 см от внешнего контура стен.
- Производите предварительно пропитку древесины антисептиком.
- Кладите брусья по всему периметру без зазоров.
- Применяйте древесину лиственных пород.
- Контролируйте расстояние между брусьями, используя точный мерительный инструмент.
- Крепите опоры к стенам, применяя резьбовые шпильки, установленные с интервалом 1,5-2 метра.
Как производится расчет?
Определение массы опорного бруса производите путем умножения плотности древесины на объем мауэрлата. Механизм расчёта довольно простой. Толщина мауэрлата, перемноженная на его ширину, составляет площадь сечения. Умножив ее на длину опорного элемента, получаем объем.
На примере обычной крыши, имеющей два ската, рассмотрим рекомендации по геометрическим размерам.
Кровля треугольного сечения обладает высокой устойчивостью и долговечностью. Она позволяет осадкам, благодаря наклону, естественным образом сходить с поверхности. Монтаж опорной конструкции для такой крыши – трудоемкий процесс, требующий немалых усилий. Результат – длительный срок службы, оправдывает затраты времени и финансов.
Ширина мауэрлата должна составлять не менее 10-15 сантиметров. Обязательно для надежной эксплуатации конструкции установите под брусья гидроизоляционный материал. Интервал между стойками, применяемыми в качестве опор, обеспечьте в интервале 3-5 м.
Вывод
Расчет параметров мауэрлата основан на учете моментов, связанных с конструкцией крыши и особенностями прикрепления ее элементов. Точные измерения, выполненные в процессе строительства – гарантия надежности конструкции, ее длительного использования.
На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.
размеры, как своими руками сделать установку и гидроизоляцию, какое сечение подобрать, как рассчитать толщину, примеры на фото и видео
Также следует уделить внимание, что гидроизоляция мауэрлата изготавливается из двухслойного материала, как правило, рубероида.
При возведении крыши немаловажным этапом является создание стропильной системы, а в частности, крепления ее к мауэрлату. Соблюдение технологии сборки станет гарантией надежности и устойчивости кровли к снегу, сильным ветрам, климатическим перепадам и другому негативному воздействию.
Исходя из особенностей древесины, которая при высокой влажности начинает увеличиваться в размерах, а в сухую теплую погоду ужимается, нужно учитывать, что жесткое крепление или соединение станет причиной смещений и разрывов материала. Даже если расчет мауэрлата был выполнен правильно, то ошибки при устройстве кровельной конструкции чреваты образованием распорной силы, которая постепенно начнет губительное воздействие на конструкцию дома. Во избежание такой ситуации нужно следовать правилам монтажа стропил. В строительстве используется скользящее и жесткое крепление (прочтите также: «Как крепить мауэрлат к газобетону»).- Подшивного опорного бруска в виде уголка. Для этого стропильную ногу подшитым бруском (размерами до 1 м) крепко фиксируют к мауэрлату опорным бруском по линии оказываемого конструкцией давления. По бокам вбиваются гвозди для надежного крепления и предотвращения поперечного смещения.
- Выполнения запила (выемки) на стропилах с последующим креплением на гвозди, скобы и проволоку. В строительной практике использование данного способа встречается намного чаще первого за счет образования жесткого узла, соединяющего стропильную ногу с мауэрлатом. При этом толщина мауэрлата практически не имеет значения, поскольку все зависит от техники крепления, когда 2 гвоздя вбивается с боков, а третий в вертикальную поверхность.
Как установить мауэрлат своими руками, подробнее на видео:
Особенности скользящего (шарнирного) крепления
Отличие такого крепления заключается в том, что оно позволяет одному из элементов конструкции свободно перемещаться, учитывая размеры мауэрлата и ограниченную амплитуду движения. Как правило, допускается перемещение стропильной ноги к конструкции мауэрлата.
Скользящее крепление подразумевает различные способы сопряжения, включая:
- Возможность установки к стропильным ногам металлического крепежного элемента, называемого «салазками».
- Единичное крепление пластинами, при этом допускается выход стропил за пределы стены.
- Выполнение запила на стропиле, которым она кладется к мауэрлату и крепится при помощи:
-двух гвоздей, вбиваемых по бокам напротив друг друга;
-одного гвоздя, вбиваемого сверху, соединяя стропило и мауэрлат;
-скобы, соединяющей стропильную ногу и мауэрлат;
-металлической пластины с просверленными отверстиями для крепежных материалов.
Преимущества скользящего крепления наблюдается при строительстве деревянных домов, поскольку усадка бруса или бревен не деформирует кровельную систему, а позволяет подстроиться под новое положение (обязательно прочтите: «Как используются скользящие стропила»).
Сборка всей конструкции выполняется на ровной поверхности с соблюдением необходимых замеров, созданием выемок в мауэрлате и стропилах, а также подгонкой всех задействованных элементов. Только после этого конструкция поэтапно устанавливается внутри помещения.
Мауэрлат для крыши: тонкости монтажа своими руками
Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.
Мауэрлат — что это такое и для чего нужен
Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.
Для чего необходимо приспособление:
- обеспечение ровности крыши;
- предотвращение наклонов и перекосов;
- устранение парусности;
- равномерное распределение нагрузки;
- привязка крыши к дому.
Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.
Из каких материалов его можно сделать
Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.
Деревянный брус
Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.
Доски, скрепленные между собой
При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.
Стальной профиль
Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.
Из какого материала вы делаете мауэрлат для крыши?
Размеры сечения мауэрлата СНИП
Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.
Есть несколько требований к сечению:
- древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
- крепление отдельных элементов происходит за счет прямого замка;
- брусья укладывают по всей площади стен.
Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.
Чем крепить мауэрлат
Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.
Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.
Крепление анкерными болтами
Для усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.
Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.
Как крепить проволокой
Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:
- За 4-5 рядов до конца каменной кладки размещают куски проволоки.
- Расстояние между кусочками соблюдается от 60 см.
- Концы проволоки поднимаются вверх на 20-30 см.
- Окончания проволочного материала прячут в растворе.
- Другой конец проволоки используется для привязывания бруса или досок к стене.
Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.
Использование деревянных пробок
Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.
Преимущества скользящего крепления наблюдается при строительстве деревянных домов, поскольку усадка бруса или бревен не деформирует кровельную систему, а позволяет подстроиться под новое положение (обязательно прочтите: «Как используются скользящие стропила»).
Сборка всей конструкции выполняется на ровной поверхности с соблюдением необходимых замеров, созданием выемок в мауэрлате и стропилах, а также подгонкой всех задействованных элементов. Только после этого конструкция поэтапно устанавливается внутри помещения.
Мауэрлат для крыши: тонкости монтажа своими руками
Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.
Мауэрлат — что это такое и для чего нужен
Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.
Для чего необходимо приспособление:
- обеспечение ровности крыши;
- предотвращение наклонов и перекосов;
- устранение парусности;
- равномерное распределение нагрузки;
- привязка крыши к дому.
Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.
Из каких материалов его можно сделать
Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.
Деревянный брус
Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.
Доски, скрепленные между собой
При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.
Стальной профиль
Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.
Из какого материала вы делаете мауэрлат для крыши?
Размеры сечения мауэрлата СНИП
Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.
Есть несколько требований к сечению:
- древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
- крепление отдельных элементов происходит за счет прямого замка;
- брусья укладывают по всей площади стен.
Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.
Чем крепить мауэрлат
Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.
Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.
Крепление анкерными болтами
Для усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.
Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.
Как крепить проволокой
Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:
- За 4-5 рядов до конца каменной кладки размещают куски проволоки.
- Расстояние между кусочками соблюдается от 60 см.
- Концы проволоки поднимаются вверх на 20-30 см.
- Окончания проволочного материала прячут в растворе.
- Другой конец проволоки используется для привязывания бруса или досок к стене.
Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.
Использование деревянных пробок
Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.
Способы крепления мауэрлата
Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.
Крепление без армопояса
Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.
Крепление к кирпичной стене
Сначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:
- вмурованными шпильками;
- деревянными пробками;
- проволокой;
- анкерами.
На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.
Крепление к керамзитоблокам
Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.
Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.
Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.
Крепление к газобетону
Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:
- За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
- Концы проволоки располагают в свисающем виде с двух сторон от блока.
- Длина концов должна быть такой, чтобы свободно обвязать брус.
- Количество отрезков подбирают исходя из периметра стен.
Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.
Крепление к газосиликату
Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба. Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них. Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.
Крепление к пеноблоку
Перед тем, как крепить опору к стене, обеспечивают надежную гидроизоляцию. Наилучшим способом крепления будет использование проволоки. На последнем ряду кладки пеноблока продевают стальную проволоку, сложенную в несколько слоев. Ее концы свободно выходят наружу, а середина закладывается под блок. Длина материала должна быть такой, чтобы продеть его сквозь брус и скрутить концы. Количество креплений проволокой должно быть не меньше, чем количество стропил.
Крепление к шлакоблоку
Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров. Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат. Перед креплением используют изоляционный слой по типу рубероида.
Крепление к армопоясу
Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.
Толщина армопояса под мауэрлат
Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены. Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность. Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.
Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.
Как правильно сделать армопояс
Технология сооружения армопояса состоит из следующих этапов:
- Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
- Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.
Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.
Как крепить к армопоясу
Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:
- в брусе просверливают отверстия;
- мауэрлат накладывают на шпильки или анкера;
- выполняют изоляцию;
- закрепляют болты шайбами и гайками;
- подстраховывают соединения контргайками.
Остатки элементов обрезают с помощью болгарки.
Особенности устройства мауэрлата в зависимости от типа крыши
В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.
Для односкатной крыши
Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.
Для двускатной крыши
В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.
Для трехскатной крыши
Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.
Мауэрлат для четырехскатной крыши
Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.
Мауэрлат для вальмовой крыши
Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.
Установка и крепление стропил на мауэрлат
После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:
- Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
- В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
- Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.
Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».
Гидроизоляция и утепление
Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.
Утепление мауэрлата крыши изнутри
Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.
При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.
Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.
Гидроизоляция под мауэрлат
Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.
Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.
Популярное
что это такое, крепление к газобетону и кирпичной стене
Неотъемлемой составляющей частью технологии возведения скатных крыш является устройство мауэрлата. Сегодня мы разберем зачем нужен мауэрлат, что он из себя представляет и как правильно его надо устанавливать.
Что такое мауэрлат
Мауэрлат – это длинная балка, закрепленная по верхнему краю стены. Основные задачи, для решения которых необходим этот элемент:
- перераспределение точечной нагрузки, передаваемой от стропильных ног и балок перекрытия, по всей длине стены;
- привязка кровли к стенам здания.
У многоскатных крыш он может выглядеть как замкнутый периметр, для двускатной крыши достаточно балки, проложенной вдоль каждого ската. Такое различие связано с тем, что стропильный каркас двухскатной крыши опирается только на две стены.
Изготавливается этот элемент кровли из того же материала, что и стропила, поэтому чаще всего встречается деревянный мауэрлат (и он обязательно обрабатывается антисептиком). Для крыши с металлическим каркасом применяется швеллер, двутавровая балка и другие виды проката.
Виды и размер мауэрлата
Сечение мауэрлата зависит от предполагаемых нагрузок – чаще всего это брус с размерами 100х150, 150х150 и 150х200 мм. Прямоугольная форма бруса придает ему устойчивость, однако подойдет и бревно, если стесать его с одной стороны в плоскость.
Брус для мауэрлата различного сечения
Вместо бруса для мауэрлата можно взять несколько досок шириной 150 мм и толщиной 50 мм и соединить их вместе. Данный способ удобен тем, что доски проще нарастить, если требуется сделать удлинение, легче переносить и поднимать на высоту. Обычно берут две или три доски, но иногда строители обходятся и одной.
Данный вариант применим только для легких и небольших кровель. При значительных ветровых и снеговых нагрузках на кровлю такая толщина мауэрлата будет явно недостаточной.
В деревянных домах мауэрлатом служит верхний ряд бревен или бруса, поэтому сечение соответствует параметрам материала, из которого возведены стены постройки.
Крепление мауэрлата к газобетону
Основные способы крепления мауэрлата к газобетону – это применение закладных шпилек и анкерных болтов. Кроме того, крепить мауэрлат к газобетону можно с помощью перфорированных анкерных пластин, саморезов по бетону и вязальной проволоки.
Важно! Перед тем как крепить мауэрлат, поверх стены необходимо обустроить армопояс – его отсутствие может привести к разрушению стен строения.
Устройство армопояса
Армопояс – это монолитный железобетонный пояс, заливаемый для увеличения прочности верхней части стены при восприятии горизонтальных распорных нагрузок от крыши, особенно сильно проявляющихся в зимнее время года. Таким образом, главное, для чего нужен армопояс (еще называют сейсмопоясом) – это предохранение блочной кладки от трещин.
Монтаж армопояса начинают с установки опалубки. Возможны три варианта:
- Съемная опалубка. Выполняется из листового материала (фанера, ОСП, ЦСП) с непременным усилением по верхнему краю доской дюймовкой или из деревянных щитов. Закрепить опалубку можно путем прикручивания саморезами прямо к газоблоку. Сверху внешний и внутренний контур дополнительно стягиваются поперечной доской или перфолентой.
- Несъемная опалубка. Состоит из внутреннего и внешнего ряда узких пеноблоков, между внешним рядом и армопоясом может быть уложен дополнительный слой утеплителя. Вместо узких пеноблоков можно установить широкий блок с выпиленным П-образным желобом либо приобрести готовый U-блок. Для усиления конструкции внешний и внутренний ряд блоков стягивают бруском.
- Смешанная опалубка. С одной стороны устанавливают съемную опалубку, а с другой – несъемную из узких пеноблоков, поверху стягивают доской или бруском.
Затем прямо в опалубке связывается каркас из стальной или стеклопластиковой арматуры диаметром 8–12 мм. Из кладочной сетки вырезается ячейка либо изготавливается рамка из прутка, и к ней вязальной проволокой по углам крепится арматура.
После монтажа опалубки и каркаса производится заливка армопояса, при необходимости устанавливаются шпильки (если мауэрлат планируется крепить этим способом). Рекомендуемый состав бетонного раствора при выполнении работ своими руками:
- цемент – 1 ведро;
- песок – 3 ведра;
- щебень – 4 ведра;
- вода – 8–10 литров;
- жидкое мыло – 30 граммов.
Первый способ – установка шпилек
Чтобы закрепить мауэрлат на газобетон, потребуются шпильки диаметром М10 и более, желательно М12–М16. Длину шпилек выбирают с таким расчетом, чтобы после монтажа армопояса еще остался необходимый запас под установку мауэрлата и накручивание гайки. В расчетах следует быть внимательным, так как после заливки армопояса исправить сделанную ошибку уже не удастся. Обычно берется метровая шпилька и разрезается пополам.
Часть шпильки со срезом погружают в раствор, а ровный конец оставляют для гайки – тогда при ее накручивании не придется зачищать заусенцы.
Шпильки устанавливаются на одинаковом расстоянии с шагом примерно 0,6–1 м в промежутках между стропильными ногами, выравниваются по одной линии, а также по вертикали, чтобы балка легко села после засверливания в ней отверстий.
Закладную шпильку можно устанавливать как до укладки раствора, так и на стадии бетонирования:
- В первом случае положение шпильки фиксируют с помощью сварки с металлическим каркасом, путем пропускания через стягивающий опалубку брусок, приваривания опорной пластины;
- Во втором случае шпильку погружают в уложенный бетонный раствор и выравнивают оставшийся на поверхности конец.
Чтобы шпильку не вытягивало из армопояса, ее стопорят. Наиболее распространенные способы:
- пластина (пятка) на конце, являющаяся одновременно опорой, ориентировочный размер пятки 100х100 мм;
- загиб конца шпильки под углом 90 градусов;
- накрученная гайка с шайбой;
- приваренный кусок арматуры.
Следующее видео демонстрирует технику закладки шпилек (как для кирпичной стены, так и для газобетона):
После затвердевания армопояса, мауэрлат кладут на шпильки и простукивают сверху киянкой – благодаря чему на нем останутся отметины, по которым можно сверлить отверстия (обязательно строго перпендикулярно плоскости балки). Затем мауэрлат сажают на шпильки, накидывают шайбы с гайками и затягивают, оставшуюся лишнюю часть шпильки срезают, оставив над гайкой небольшой кончик.
Верхнюю часть шпилек во время заливки бетона ( и до момента закрепления мауэрлата), нужно обмотать стрейч-пленкой или скотчем для защиты от раствора, чтобы не иметь потом проблем с посадкой балки и закручиванием гаек.
Второй способ – крепление мауэрлата на анкера
При анкерном креплении необходимо правильно установить мауэрлат на армопояс, наметить и просверлить отверстия в брусе с дальнейшим заглублением в бетон.
Длина анкера подбирается в соответствии с толщиной мауэрлата
Анкер забивается в отверстие и затягивается. Для увеличения площади опирания анкера используется шайба.
Крепление мауэрлата к газобетону анкерами используется реже, чем с помощью шпилек.
Если о надежности крепления каждым из указанных способов можно спорить, то по стоимости шпильки обойдутся гораздо дешевле. Способ крепления анкерами будет хорошим выходом из ситуации, если при обустройстве армопояса шпильки не были заложены или их неправильно установили, а также если решено делать мауэрлат из нескольких досок.
Очень подробно данный способ освещен на видео ниже:
Крепление мауэрлата к кирпичной стене
Крепление мауэрлата к кирпичной стене можно выполнить как теми же способами, что были описаны выше для газобетона, так и с помощью:
- проволоки;
- скобами к деревянным пробкам.
Использование проволоки
При монтаже кладки под один из кирпичей на расстоянии нескольких рядов от верхнего края стены (обычно за 3-4 ряда)закладывают стальную проволоку, концы которой выводят наружу и внутрь. Проволоку берут достаточно толстую, а длина должна быть такой, чтобы хватило на обвязку мауэрлата. Количество таких проволочных вставок рекомендуется делать равным количеству стропильных ног.
Для крепления концы проволоки закручиваются сверху мауэрлата, притягивая его к стене. Чтобы сделать прочное соединение, затягивание проволоки нужно производить в помощью монтировки или ломика. В противном случае может получиться как у горе-строителей с видео ниже:
Применение скоб
Деревянную пробку выполняют из бруска, который закладывают в кирпичную кладку на несколько рядов ниже от ее верхнего края, торцом наружу. Для фиксирования конструкции один конец скобы забивают в деревянную пробку, а второй в мауэрлат.
Толщина бруска должна быть больше длины короткого конца скобы (иначе она упрется в кладку), а длина скобы должна соответствовать расстоянию между мауэрлатом и заложенным бруском.
Как нарастить мауэрлат
В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить.
Для этого торцы наращиваемых частей мауэрлата запиливаются на половину толщины бруса и обязательно обрабатывают их антисептиком. Стык желательно сделать так, чтобы он пришелся на одну из закладных шпилек (что существенно увеличит прочность соединения), либо скрепляют анкерами, крепежными пластинами, гвоздями.
Балку сращивают из частей бруса примерно равной длины, а не из длинного куска и обрезка, т.е. соединение нужно делать примерно по центру, а не с краю стены.
Аналогичное соединение используют для стыка поперечных балок по углам здания. В просверленное в стыке отверстие забивается шкант, а концы балок стягиваются вбитыми наискосок скобами, придающими всему периметру дополнительную жесткость. Еще одним вариантом является использование шпильки.
Необходимость применения подложки и гидроизоляции
При непосредственном контакте между стеной и мауэрлатом из-за разной теплопроводности материалов образуется конденсат, поэтому обязательно проводится укладка отсечной гидроизоляции (иначе древесина начнет гнить).
На практике гидроизоляция мауэрлата чаще всего выполняется из рубероида или любого другого рулонного битумно-направляемого материала в два слоя. Рубероид можно раскатать по поверхности стены либо прикрепить к мауэрлату с помощью скоб и степлера, полоска нужной ширины отмечается и отпиливается от рулона обыкновенной ножовкой.
Сверху на гидроизоляцию для плотного прилегания и дополнительной теплоизоляционной прокладки рекомендуется уложить льняной или джутовый межвенцовый уплотнитель.
Другой возможный вариант – установка мауэрлата на подложку из вспененного полиэтилена, обладающего как утепляющими, так и гидроизолирующими свойствами.
Вот вроде бы и все, о чем я хотел рассказать в этой статье. Как всегда, приглашаю читателей к обсуждению нюансов в комментарии.
Мауэрлат для двухскатной крыши — варианты устройства, инструкция
Двухскатная крыша – один из часто встречающихся вариантов кровли в индивидуальном строительстве. Она отличается надежностью, а оформить ее можно самыми разными материалами. Пирог кровли представляет собой сложную систему стропил, слоев различных материалов, но при желании разобраться, как соорудить все это, можно. Одной из деталей, входящих в данную конструкцию практически всегда и являющихся незаменимыми, является мауэрлат для двухскатной крыши. Что это такое и как его изготовить?

Двухскатная крыша

Мауэрлат для двухскатной крыши
Содержание статьи
Что такое мауэрлат?
Мауэрлат – это особый связующий элемент между стенами дома и непосредственно самой кровлей. От того, насколько правильно он изготовлен и закреплен, будет во многом зависеть прочность и надежность всей конструкции. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат
Мауэрлат представляет собой так называемый пояс, который монтируется по всему периметру верхней части стен прямо на их торец. На нем происходит фиксация стропил во время строения кровли. Его предназначение – надежная связь стен постройки и элементов кровли, и именно этот элемент позволит равномерно распределить нагрузку всего кровельного пирога на стены и фундамент. Также мауэрлат позволяет значительно снизить парусность кровли и не позволит ветру сорвать ее с дома, то есть устойчивость крыши к ветровым нагрузкам благодаря мауэрлату значительно увеличивается.

Мауэрлат двухскатной крыши
На заметку! Иногда кровли монтируются и без установки мауэрлата, то есть стропила фиксируются просто на балках перекрытия. Но в этом случае вся нагрузка от них приходится именно на места опоры, а не на всю стену. Из-за этого возникает риск быстрого износа и последующего разрушения строения.

Виды и размер мауэрлата
При строительстве крыши, имеющей два ската, мауэрлат устанавливается всегда на две параллельных стены, на которые будет опираться кровля, а не по всем торцам периметра стен. Если же дом построен из бруса или бревен, то эта деталь не всегда обязательна – с основными задачами мауэрлата отлично справится верхняя часть стены.
Из чего он изготавливается?
Тип и технические характеристики материала, используемого для сооружения мауэрлата, будут зависеть от нескольких факторов, среди которых отмечают тип крыши, необходимость обустройства мансарды, размеры дома и качества стен, материал, используемый для изготовления всего строения, климатические условия и т. д. Для создания этого элемента могут использоваться дерево, швеллер, балки двутавровые, металл.

Монтаж стропильной системы
Цены на брус
Брус
Мауэрлат из дерева
Самый привычный материал для создания этого элемента – обычное дерево. Это простой в обработке и доступный вариант, но при этом отличающийся долговечностью эксплуатации и прочностью. Работать с деревом гораздо проще, чем с другими, так как его можно легко подогнать к нужным размерам, даже если были допущены ошибки в предварительных расчетах.
Таблица. Каким бывает деревянный мауэрлат.
Тип древесины | Особенности |
---|---|
![]() Брус | Это – самый простой и удобный вариант. Брус уже заранее напилен, является достаточно прочным, толстым, надежным. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используется брус толщиной 15-20 см. Основные параметры сечений: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см. |
![]() Доски | Вместо бруса иногда в качестве мауэрлата используются и доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить некоторое количество денег, затрачиваемых на строительство. Вариант пригоден для обустройства кровель на небольших дачных домиках, но при капитальной стройке останавливаться на нем не рекомендуется. |

Способ укладки мауэрлата на стенах из пеноблоков
Внимание! При покупке древесины важно очень внимательно оценить ее качество, в том числе осмотреть на наличие сучков, особенно при приобретении бруса. Сучки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растягиваться и на стенах строения из-за неправильно распределенной нагрузки могут в будущем появиться трещины.

Как правильно выбрать брус
Деревянный мауэрлат может использоваться при строительстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на построенном из газобетона или пенобетона. В последних случаях рекомендуется озаботиться сооружением армированного бетонного пояса по периметру строения. Фиксация деревянного мауэрлата производится анкерными болтами.

Строительство крыши хозпостройки
Цены на доски строительные
Доски строительные
Металлический мауэрлат
Это своеобразный комбинированный вариант. Здесь для изготовления используются металлические трубы, которые протягиваются в предварительно изготовленные отверстия в стропилах.

Мауэрлат, усиленный стальными трубами
Этот вариант будет оптимальным, если стропильная система кровли также изготовлена из металла. Работать с металлическим элементом сложнее, чем с деревянным, но зато такая конструкция получится гораздо надежнее. Использовать лучше качественные стальные трубы с небольшим сечением.

Мауэрлат с металлической балкой
Цены на различные виды стальных труб
Труба стальная
Способы укладки
Фиксация мауэрлата на стенах может производиться по-разному. Прежде всего, с обустройством армопояса и без него. Этот элемент необходим в том случае, если прочность материала, из которого изготовлены стены, вызывает определенные сомнения – то есть имеется риск постепенного разрушения строения в результате нагрузки, которую осуществляет кровля.

Крепление мауэрлата проволокой
Крепление мауэрлата к стенам производят несколькими основными способами:
- анкерными болтами длиной не менее 20 см;
- скобами, арматурой или шпильками, вмурованными в стены во время их кладки (например, из кирпича). Обычно методика применяется в случае, если площадь скатов кровли не превышает 250 м2;
- скобами к небольшим брускам, вмурованным в кирпичную стену;
- к шпилькам, установленным в армопояс, сформированный по длине стены.

Применение скоб

Шпильки вмурованы в армопояс

Несколько советов по креплению стропил к мауэрлату
Видео – Способы крепления мауэрлата
Особенности монтажа мауэрлата
Мауэрлат при монтаже двухскатной кровли устанавливается на две параллельные друг другу стены, на которые будет опираться кровля. Если стропила монтируются по наслонной системе с коньковым прогоном, имеющим опоры, то мауэрлат может быть установлен также и на несущую стену, расположенную посередине конструкции.

Расположение наслонных стропил для двухскатных крыш
Если дом полностью построен из дерева, то в обустройстве мауэрлата он не нуждается. Но без него не обойтись при строительстве кровли на кирпичных, пенобетонных и других типов домов.
На заметку! Чем скромнее дом, тем меньше требований предъявляется к надежности его фиксации.

Стропильная система двускатной крыши
Сам мауэрлат может фиксироваться так, чтобы быть уложенным вдоль внутреннего или внешнего края торца стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно составлять не менее 5 см.
Если производится монтаж висячих стропил, то мауэрлат не устанавливается. Стропила крепятся к балкам перекрытия, уложенным поперек стен. Именно балка здесь и будет обеспечивать жесткость стропильной системы. Однако вариант висячих стропил может применяться лишь в случае постройки зданий с небольшой шириной пролетов между стенами. При этом обычно стены изготовлены из бревен или бруса.

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить
Расчет мауэрлата
Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит не купить лишнего и не потратить чрезмерное количество денег. А знание определенных его параметров (таких как вес, объем) позволит определиться с типом крепления, чтобы вся система была надежной. Для произведения расчетов используются определенные формулы и параметры материала. В первую очередь, определяются длина и периметр будущего элемента. Затем вычисляется вес используемого материала по формуле M = R х V, где R – плотность используемого дерева, V – объем всего материала. Объем можно вычислить по формуле V = S х L, где S – сечение (не менее 10х10 см), а L – это длина бруса.

Как рассчитать мауэрлат
Подготовка к созданию армирующего пояса
Толщину армирующего пояса следует высчитывать, исходя из показателей нагрузки, которые он будет испытывать под воздействием стропильной системы, ветра и осадков. Его ширина не может быть меньше, чем ширина торца стены.
Для работы потребуется приобрести цемент марки М400. Он заливается в один заход, чтобы конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3:3:1. Для улучшения свойств смеси можно добавить в нее пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

Опалубка под армопояс
Армопояс изготавливается так – в верхней части стены создается опалубка из дерева, укладываются арматурные прутья (параллельно, один над другим). К этим прутьям проволокой фиксируются анкерные болты, шпильки, скобы (диаметр – около 14 мм). Шаг между отдельными крепежными элементами не должен превышать 100 см. Располагаются они строго вертикально. Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Снять опалубку можно не ранее, чем через 10-12 дней после заливки.

Как сделать армопояс для мауэрлата
Между мауэрлатом и стеной дома либо армопоясом важно обязательно проложить гидроизоляционный материал, а также озаботиться дополнительным утеплением или герметизацией зазоров. В противном случае именно в этом месте могут сформироваться мостики холода. Для гидроизоляции используется обычно полоска рубероида.

Видна полоса рубероида, использующаяся для гидроизоляции
Длина и сечение шпилек или анкеров определяются в зависимости от того, какой толщины мауэрлат используется, какой толщины укладываются гидроизоляционные и теплоизоляционные материалы. Высота установленной шпильки должна превышать высоту мауэрлатного бруса минимум на 3 см – это необходимо для возможности накручивания гаек и фиксации самого опорного элемента.
Совет! Место монтажа креплений для мауэрлата требуется определять заранее.

Пленка предохраняет шпильки от повреждений и загрязнения
Монтаж мауэрлата
Рассмотрим, как происходит процесс установки мауэрлата без обустройства армирующего пояса на стены, изготовленные из газобетонных блоков.
Шаг 1. Первым делом торец стены, который будет выступать в качестве основания для мауэрлата, выравнивается. Для этого используется цементный клей, который применялся при укладке газоблоков. Он наносится на торец стены при помощи мастерка, а затем выравнивается широким шпателем.

Нанесение цементного клея
Шаг 2. Слой цемента, которым выравнивался торец стены, подсушивается. Его ровность проверяется при помощи строительного уровня.

Высыхание цемента
Шаг 3. Далее производится укладка гидроизоляционного материала. В этом случае его роль выполнит рубероид. Материал нарезается на полоски, имеющие такую же ширину, как и торец стены. Они ровно укладываются на основание и расправляются. Отдельные полосы укладываются внахлест.

Укладка рубероида
Шаг 4. Брус, используемый в качестве мауэрлата, укладывается на торец стены поверх рубероида. Выравнивается он по внутренней стороне стены.

Укладывается брус

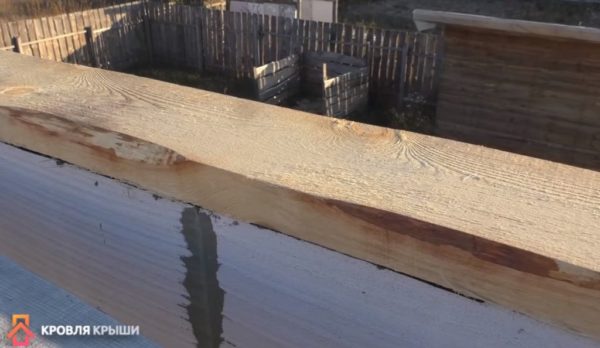

Брус выравнивается по внутренней стороне стены
Важно! Брус перед укладкой обрабатывается антисептиком, а также составом, защищающим его от воздействия влаги. Перед укладкой элемент должен быть хорошо просушен.
Шаг 5. Чтобы при монтаже стропильной системы стропила не были установлены на анкерные болты, производится нанесение разметки в местах, где будут крепиться сами стропила. В этом случае шаг между стропилами составляет 833 мм.

Нанесение разметки

Пример разметки
Шаг 6. В мауэрлате делаются отверстия под анкеры при помощи дрели. Размеры используемых анкеров – 12х150 мм. В соответствии с ними выбираются длина и диаметр сверла.

Сверление отверстий
Шаг 7. Перфоратором делаются отверстия в бетоне. Изготавливаются они прямо через ранее выполненные отверстия в мауэрлате.

Далее проделываются отверстия в бетоне
Шаг 8. На все анкеры надеваются гайки под шайбу – они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к торцу стены.

Под гайки надеваются шайбы
Шаг 9. Анкеры вбиваются в ранее подготовленные отверстия молотком.

Анкеры забываются молотком
Шаг 10. Чтобы они сидели надежно, дополнительно заворачиваются гаечным ключом.

Анкеры закручиваются ключом
Шаг 11. Щели между мауэрлатом и стенами дома герметизируются акриловым герметиком.

Щели заполнены герметиком
Видео – Мауэрлат для двухскатной кровли
Мауэрлат должен обязательно использоваться при строительстве двухскатной кровли, если стены дома выполнены из таких материалов как кирпич, газобетон и т. п. Его не так сложно изготовить, но зато наличие мауэрлата позволит не беспокоиться о состоянии стен и надежности кровли на протяжении всего времени эксплуатации.
Мауэрлат для двускатной крыши — Всё о кровле
Мауэрлат: размеры и расчет материалов
Расчет размеров мауэрлата
Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома. Именно поэтому очень важно точно рассчитать размеры мауэрлата.
Размеры мауэрлата зависят от следующих факторов :
- Параметры площади дома – его периметр и площадь.
- Тип конструкции крыши.
- Материал используемый в стропильной системе и для покрытия кровли.
- Климатические условия.
- Является площадь мансардной или нет.
Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов. вот основные из них:
- Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
- Крестообразная.
- Складчатая.
- Плоская.
- Сферическая.
- Шатровая, полуовальная и вальмовая.
- Шпилеобразная.
Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.
Как закрепить мауэрлат. Ответ на этот вопрос вы узнаете, прочитав данную статью.
А в этой статье рассказывается про устройство, гидроизоляцию и утепление мауэрлата.
Формула для расчета
Во время мерки мауэрлата во первых следует измерить его длину и периметр. Измерять следует верхнюю часть бруса. Минимальное сечение мауэрлата – 100×100 мм.
Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:
- r – плотность дерева;
- V – объем мауэрлата;
- m – как можно было догадаться представляет массу деревянного бруса.
Объем мауэрлата вычисляется по следующей формуле :
- S – сечение деревянного бруса;
- L – его длина или периметр.
- Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
- Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
- Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
- Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.
Также, при расчете параметров мауэрлата следует учитывать и объем крышной конструкции, массу стропильной системы .
Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.
Монолитный пояс под мауэрлат. Об этом читайте здесь.
А тут статья про крепление мауэрлата к газобетону.
В этом подразделе http://ru-house.net/stroitelstvo/krysha/metall/ собрана вся информация о маталлических видах кровли.
Расчеты для двухскатной крыши
Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции.
Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см. Также следует установить стойки, врубленные в лежни. Расстояние между ними должно составлять от 3 до 5 метров.
Параметры мауэрлата нужно рассчитать так, чтобы он выполнял свою главную задачу – обеспечивал устойчивую и надежную скатную конструкцию для двухскатной крыши.
Подводя итоги можно сказать. что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:
- Ширина мауэрлата не должна быть меньше 10 см.
- Оптимальное сечение деревянных брусьев – 10×15 см.
- Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
- При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
- Отступ бруса от края стены должен составлять как минимум 5 см.
- Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.
Для надежного и долгосрочного крепления крыши, очень важно провести точные замеры мауэрлата. Следуя вышеприведенным советам, вы сможете получить материал для крепления, нужных вам параметров. Далее можете спокойно приступать к монтажу крышной конструкции.
Мауэрлат — что это: назначение, размеры, расчет
Некоторые слова из лексикона строителей вызывают недоумение у простого обывателя, например, мауэрлат. Что это известно далеко не каждому. Если говорить вкратце, то именно подобная конструкция служит опорой для всей стропильной системы крыши дома. То есть, можно сказать, что мауэрлат для крыши это тот фундамент, на котором все ее элементы объединяются в цельную конструкцию. Более того, он обеспечивает «ровность крыши», то есть отсутствие даже малейшего уклона в какую-либо сторону. Ведь на самом деле идеально подогнать все стены по высоте в процессе строительства практически невозможно.
Мауэрлат: что это такое, для чего нужен ↑
В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.
При работе с металлическими фермами используют швеллер или двутавр. Мауэрлат брусового дома есть не что иное, как последний венец, который особенно тщательно зафиксирован на предыдущих.
Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».
- во-первых, чтобы по возможности равномернее распределять сосредоточенную нагрузку, оказываемую стропильными ногами на площадь верхней обвязки стен. Как уже было отмечено, это своеобразный фундамент стропиловки крыши;
- во-вторых, он служит для привязки крыши. Это особенно актуально для регионов с сильными ветрами.
Некоторые мастера рассматривают возможность возведения крыши без мауэрлата, особенно если она небольшого размера. Стропила в этом случае они фиксируют сразу к балкам перекрытия. Но насколько это оправдано,
- ведь матица обеспечивает дополнительную жесткость несущей конструкции;
- хотя скат и уменьшает распирающее усилие и парусность кровли, однако, вероятность того, что ее унесет сильным ветром, тем не менее, существует.
Какие размеры оптимальные ↑
Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще. Во-первых, монтаж облегчает прямоугольный профиль заготовки, во-вторых, брус можно поместить на срезах стен значительно удобнее и устойчивее.
Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью. Они зависят от определенных параметров:
- площадь и периметр дома;
- тип крыши;
- кровельный материал;
- материал, используемый в несущей конструкции;
- климатические условия;
- наличие мансарды и другие.
Однако, основным показателем, который лежит в основе расчета, является тип крыши.
- Сечение подбирается, исходя из формы несущей конструкции и ее веса. Как правило, его размеры соответствуют классическим: 100 на 100 или 150, 150 на 150 или 200.
Если в силу каких-то причин перепад высот стен оказался значительным, то выровнять его можно не толстым слоем стяжки, а взяв брус другого сечения.
- для расчета массы и объема бруса используют следующие формулы:
Расчет для двускатной крыши ↑
Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.
Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.
Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.
Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления.
В любом случае в основу расчета параметров мурлата заложена способность опорного бруса выполнять свое главное предназначение – обеспечивать устойчивость и надежность скатной конструкции для двухскатной крыши.
На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:
Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.
Устройство мауэрлата ↑
Главная » Крыша » Как сделать двухскатную крышу: пошаговая инструкция в фото и видео
Как сделать двухскатную крышу: пошаговая инструкция в фото и видео
При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.
Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия
Пошаговый монтаж двухскатной крыши
Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.
Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.
Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки
Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.
Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.
В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.
Крепление мауэрлата на шпильки
Способов связки стен и мауэрлата несколько:
- В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
- В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
- Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.
Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.
Установка стропил
Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.
Собирают готовые фермы и потом поднимают на крышу
Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.
В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.
С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.
Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.
Порядок сборки стропильной системы
- Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
Как правильно выставить стропильную систему
Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии
Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.
Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.
Особенности монтажа стропильной системы деревянного дома
Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).
Способ крепления стропильной системы деревчнного дома
Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.
Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.
Видео по сборке и установке стропильной системы двускатных крыш
Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.
Видео-отчет о том, как сделана двухскатная крыша
Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.
Два типа соединения стропил: жесткое и скользящее
Видео о двух наиболее проблемных типах соединений.
Как определить угол наклона стропил
Полный видео-отчет о сборке стропильной системы
Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом. но при установке на здания другого типа (кроме деревянных домов) разницы нет.
Источники: http://ru-house.net/stroitelstvo/krysha/mauerlat/razmery-sechenie-tolshina-raschet.html, http://stylekrov.ru/mauerlat-chto-eto.html, http://stroychik.ru/krysha/dvuhskatnaya-krysha-svoimi-rukami
Таблицы и таблицы сравнения размеров одежды
Размер сравнительная таблицаРазмер | Высота | Сундук |
X-малая | 160-165 см 53–55 | 86-91см 34–36 дюймов |
Малый | 165-170 см 55–57 дюймов | 89-94 см 35–37 дюймов |
Среднее | 170-175 см 57 «- 59» | 91-96 см 36–38 дюймов |
Большой | 175-180 см 59–511 | 99-104 см 39–41 дюймов |
Большой | 180-185 см 511–61 | 96-101 см 38–40 дюймов |
XX большой | 185-190 см 61–63 | 101-106 см 40–42 дюйма |
EN 13402 — это европейский стандарт для маркировки размеров одежды.Он основан на размерах тела, измеряемых в сантиметрах.
Он заменяет многие старые национальные системы размеров одежды, популярные до
2007 год.
Принятие этой формы стандартизации варьируется от страны к стране.
Например, Министерство здравоохранения и по делам потребителей Испании имеет
заказал исследование по классификации женских типов телосложения с целью гармонизации
Испанские размеры одежды согласно EN-13402.
Известно, что немногие другие страны последовали его примеру.
Мужчины
Стандартные размеры и диапазоны обхвата груди и талии определяются пошагово. 4 см:
Обхват груди | 84 | 88 | 92 | 96 | 100 | 104 | 108 | 112 | 116 | 120 | 126 | 132 | 138 | 144 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Диапазон | 8286 | 8690 | 9094 | 9498 | 98102 | 102106 | 106110 | 110114 | 114118 | 118123 | 123129 | 129135 | 135141 | 141147 |
Обхват талии | 72 | 76 | 80 | 84 | 88 | 92 | 96 | 100 | 104 | 108 | 114 | 120 | 126 | 132 |
Диапазон | 7074 | 7478 | 7882 | 8286 | 8690 | 9094 | 9498 | 98102 | 102106 | 106111 | 111117 | 117123 | 123129 | 129135 |
- падение = обхват талии — обхват груди .
Пример: производители обычно разрабатывают одежду для груди . обхват = 100 см, что соответствует обхвату талии = 88 см, они также могут хочу совместить обхват груди с соседним обхватом талии размер шага 84 см или 92 см, чтобы покрыть эти типы капель (-16 см и -8 см) как хорошо.
Стандарт также предполагает, что обхват шеи может быть связан с грудью. обхват:
Обхват шеи | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46.5 | 48 | 49,5 | 51 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Диапазон | 36,537,5 | 37,538,5 | 38,539,5 | 39,540,5 | 40,541,5 | 41,542,5 | 42,543,5 | 43,544,5 | 44,545,8 | 45,847,3 | 47,348,8 | 48.850,3 | 50.351.1 |
Обхват груди | 88 | 92 | 96 | 100 | 104 | 108 | 112 | 116 | 120 | 126 | 132 | 138 | 144 |
Стандарт также предполагает, что длина руки может быть связана с ростом:
Высота | 156 | 160 | 164 | 168 | 172 | 176 | 180 | 184 | 188 | 192 | 196 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Длина плеча | 60 | 61 | 62 | 63 | 64 | 65 | 66 | 67 | 68 | 69 | 70 | 71 |
Диапазон | 5960 | 6061 | 6162 | 6263 | 6364 | 6465 | 6566 | 6667 | 6768 | 6869 | 6970 | 7071 |
Женщины
Пример пиктограммы EN 134021 для платья размера 887296
Размеры платья
Стандартные размеры и диапазоны для бюста, талии и обхвата бедер в основном основаны на с шагом 4 см, для больших размеров 5 см (бедра) или 6 см (бюст и талия):
Обхват груди | 76 | 80 | 84 | 88 | 92 | 96 | 100 | 104 | 110 | 116 | 122 | 128 | 134 | 140 | 146 | 152 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Диапазон | 7478 | 7882 | 8286 | 8690 | 9094 | 9498 | 98102 | 102107 | 107113 | 113119 | 119125 | 125131 | 131137 | 137143 | 143149 | 149155 |
Обхват талии | 60 | 64 | 68 | 72 | 76 | 80 | 84 | 88 | 94 | 100 | 106 | 112 | 118 | 124 | 130 | 136 |
Диапазон | 5862 | 6266 | 6670 | 7074 | 7478 | 7882 | 8286 | 8691 | 9197 | 97103 | 103109 | 109115 | 115121 | 121127 | 127133 | 133139 |
Обхват бедра | 84 | 88 | 92 | 96 | 100 | 104 | 108 | 112 | 117 | 122 | 127 | 132 | 137 | 142 | 147 | 152 |
Диапазон | 8286 | 8690 | 9094 | 9498 | 98102 | 102106 | 106110 | 110115 | 115120 | 120125 | 125130 | 130135 | 135140 | 140145 | 145150 | 150155 |
Размеры бюстгальтера
Пиктограмма EN 134021 для бюстгальтера размера 70B
Смотрите также: Размер бюстгальтера
Европейский стандарт EN 13402 также определяет размеры бюстгальтеров в зависимости от размера бюста. обхват »и« обхват под грудью ».Бюстгальтеры маркируются обхватом под грудью. (округлено до ближайшего числа, кратного 5 см), за которым следует буквенный код, обозначает «размер чашки», определенный ниже, в соответствии с этой таблицей, определяемой стандарт.
Стандартные размеры бюстгальтера из расчета на шаг 5 см:
Обхват под грудью | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Диапазон | 5862 | 6367 | 6872 | 7377 | 7882 | 8387 | 8892 | 9397 | 98102 | 103107 | 108112 | 113117 | 118122 | 123127 |
Вторичный размер Размер чашки может быть выражен через разница
- размер чашки = обхват груди — обхват под грудью
и может быть компактно помечен с помощью буквенного кода, добавленного к обхват под грудью :
Код | AA | A | В | С | D | E | F | G | H |
---|---|---|---|---|---|---|---|---|---|
Диапазон размеров чашек | 1012 | 1214 | 1416 | 1618 | 1820 | 2022 | 2224 | 2426 | 2628 |
- Пример 1
- Размер бюстгальтера 70В подходит для женщин с обхватом под грудью 6872 см. и обхват груди от 8284 см до 8688 см.
- Пример 2
- Женщина с обхватом груди 89 см и обхватом груди 108 см имеет размер чашки 19 см (= 108 см 89 см) или «D». Ее под грудью обхват, округленный до ближайшего кратного 5 см, составляет 90 см. Поэтому ее бюстгальтер размер по стандарту 90D.
Буквенные коды
Для одежды, где достаточно большого шага, стандарт также определяет буквенный код.Этот код обозначает обхват груди для женщин и обхват груди для мужчин. Стандарт не определяет такой код для детей. Каждый диапазон объединяет два соседних шага размера. Диапазон может быть расширен ниже XXS или выше 3XL при необходимости.
Значение | Код | Обхват груди (мужчины) | Обхват груди (женский) |
---|---|---|---|
очень маленький | XXS | 7078 | 6674 |
очень маленький | XS | 7886 | 7482 |
малый | S | 8694 | 8290 |
средний | м | 94102 | 9098 |
большой | л | 102110 | 98107 |
очень большой | XL | 110118 | 107119 |
очень большой | XXL | 118129 | 119131 |
очень экстра очень большой | 3XL | 129141 | 131143 |
4XL | 141154 | 143155 | |
5XL | 154166 | 155167 |
Таблицы сравнения размеров обуви
.Таблица размеров монет США | |||
Диаметр монеты | Тип кольца Air-Tite | Прямая посадка Air-Tite | Тип монеты |
---|---|---|---|
13 мм | 13 мм | н / д | Золото 1 доллар (Тип 1) |
14 мм | 14 мм | н / д | Серебряный три цента |
15 мм | 15 мм | н / д | Половина центов 1829 ~ 1873 гг., Памятное золото 1 доллар США, 1 доллар золота (1854 ~ 1889 гг., Типы 2 и 3) |
16 мм | 16 мм | A16 | Полдайма 1794 ~ 1805 |
16.5 мм | 16 мм | A16 | American Eagle за 5 долларов, 1/10 унции. 10 долларов Platinum Eagle, полдайма 1794 ~ 1805 |
17,9 мм | 18 мм | A18 | центов США 1829 ~ настоящее время, никель-три цента, золото 2 1/2 доллара (1840 ~ 1929) |
18,2 мм | 18 мм | н / д | Золото 2 1/2 доллара США Голова налево (уменьшенный диаметр) 1829 ~ 1839 |
18,5 мм | 18 мм | A19 | Золото 2 1/2 доллара с крышкой головой налево 1829 ~ 1834 |
19 мм | 19 мм | A19 | центов США 1858 ~ настоящее время, центов бюста 1796 ~ 1828 |
20 мм | 20 мм | н / д | Щитовый никель, золото 2 1/2 доллара (1796 ~ 1828), 3 доллара золото |
21.2 мм | 21 мм | A21 | Liberty, Buffalo and Jefferson Nickels |
21,6 мм | 22 мм | A22 | $ 5 Золото 1840 ~ 1929 гг. |
22 мм | 22 мм | A22 | ¼ унций. Американский орел за 10 долларов золота, ¼ унции. Платиновый орел за 25 долларов, бейсболка Half Cent Liberty Cap 1793, монета за 20 центов (1875 ~ 1878), золотая Stella | за 4 доллара
22,5 мм | 22 мм | н / д | $ 5 Золото 1834 ~ 1840 |
23 мм | 23 мм | н / д | полцента 1794 ~ 1857, два цента |
23.8 мм | 24 мм | н / д | $ 5 Золото 1829 — 1834 гг. |
24,3 мм | 24 мм | A24 | Кварталы США с 1828 г. по настоящее время |
25 мм | 25 мм | н / д | $ 5 золота (1795 ~ 1829) |
26,49 мм | 26 мм | A26 | Доллар Сьюзен Б. Энтони, Доллар Сакагавеи, Президентский доллар, Золото первого супруга, Lg. Cent Chain, Lg. Центровой венок |
27 мм | 27 мм | х37 | ½ унции.Американский орел за 25 долларов золота, ½ унции. Платиновый орел за 50 долларов, большая цепочка с центом, Lg. Cent Cornet (1837 ~ 1857), Quarters (1796 ~ 1828), 10 долларов золотом (1838 ~ 1933) Предварительно отмерьте свои большие центы, чтобы обеспечить правильную посадку. Фактические диаметры монет могут незначительно отличаться. |
28 мм | 28 мм | н / д | Lg. Cent Wreath, Lg. Цент Корнет (1816 ~ 1836) |
29 мм | 29 мм | н / д | Lg. Cent Lib. Кепка (1793 ~ 1796), Lg. Бюст Cent (1796 ~ 1807), Lg.Cent Classic (1808 ~ 1814), Lg. Цент Корнет (1816 ~ 1836) |
30,6 мм | 30 мм | Т30.6 | полдоллара США 1837 ~ настоящее время |
32 мм | 32 мм | ч42 | 1 унция. Золотой орел 50 долларов за 1 унцию. Золотой буйвол, 1 унция. 100 долларов Platinum Eagle, полдоллара США (1794 ~ 1836), 1/2 унции. Серебряные круглые, 1/2 унции. Доллар Свободы |
33 мм | 33 мм | н / д | золота 10 долларов (1795 ~ 1804), бронзовая монета первой супруги |
34 мм | 34 мм | х44 | г.Gaudens Gold 20 долларов, Liberty 20 долларов Gold Double Eagle |
37 мм | 37 мм | н / д | $ 7 Серебряная страйк |
38 мм | 38 мм | х48 | Liberty Seated, Trade, Morgan, Peace, доллары Эйзенхауэра и модерн 1 унция. Серебряные памятные знаки |
39 мм | 39 мм | х49 | 1 унция. Серебряные кружки (Рождество и т. Д.), 1 унция. Медные раунды, доллары США (размер 1794 ~ 1839, чтобы убедиться), стандартные фишки казино |
40.6 мм | 40 мм | х50.6 | долларов США «Серебряный орел», доллары США (размер 1794 ~ 1839, чтобы убедиться), памятное золото 50 долларов, 1 унция. Серебряный буйвол |
41 мм | 41 мм | н / д | Различные жетоны и фишки казино |
42 мм | 42 мм | н / д | Различные жетоны и фишки казино |
38-40 мм | 2 унции. | н / д | 2 унции.Elemental Privateer Ultra High Relief, серебро, раунд |
38-40 мм | X6D серии | Изображение | Elemental / Privateer, Клеопатра, Богини Олимпа (ограниченный тираж — Пертский монетный двор), Скоттсдейлский укладчик (только 2 унции), медальоны библейской серии, 1,5 унции. Канадский медальон дикой природы | за 8 долларов
Таблица размеров австралийских монет | |||
Монета Диаметр | Тип кольца Air-Tite | Прямая посадка Air-Tite | Тип монеты |
14.1 мм | 14 мм | н / д | 1/20 унции. Лунное золото серии 1, 1/20 унции. Золотой самородок |
16 мм | 16 мм | A16.5 | Три пенса, 1/10 унции. Коала, 1/10 унции. Золотой самородок |
16,1 мм | 16 мм | н / д | 1/10 унции. Лунное золото серии 1 |
19 мм | 19 мм | A19 | Шесть пенсов |
20 мм | 20 мм | н / д | Золотой самородок 1/4 унции, 2 доллара.00 австралийских, 1/4 унции. Коала |
20,1 мм | 20 мм | н / д | 1/4 унции. Лунное золото серии 1, 1/4 унции. Золотой самородок |
20,6 мм | 20 мм | н / д | 1/10 унции. Серебряный коала |
24 мм | 24 мм | A24 | Шиллинг |
25 мм | 25 мм | н / д | 1/2 унции. Коала, 1/2 унции. Золотой самородок, австралийский доллар, 1 доллар США, 1/2 унции.Lunar Gold (Серия I / 1996-2007) |
30,6 мм | 30 мм | Т30.6 | 1/2 унции. Коала, 1/2 унции. Золотой самородок, австралийский доллар, 1 доллар США, 1/2 унции. Lunar Gold (Серия II / 2008 — настоящее время) |
31 мм | 31 мм | н / д | Пенни |
32 мм | 32 мм | ч42 | 1 унция. Золотой кенгуру, 1 унция. Золотой самородок, 1 унция. Лунное золото (серия 1) |
32,6 мм | 33 мм | ч42 | 1 унция.Австралийский платиновый утконос |
32,6 мм | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ Толщина 6 мм | Лунное серебро серии II Монета высокого рельефа | |
36,6 мм | 36 мм | н / д | 1/2 унции. Серебряная коала, 1/2 унции. Серебряный Лунар (Серия I) |
40,4 мм Толщина 4 мм | X40 мм | н / д | 2 унции. Золото кенгуру, 2 унции. Золотой самородок |
40,6 мм Толщина 4 мм | X40 мм | н / д | 1 унция.Серебряный Лунар (Серия 1), 1 унция. Серебряная коала, |
40,6 мм Толщина 4 мм | X40 мм | н / д | 1 унция. Серебряная Кукабарра, 1 унция. Серебряный коала |
45 мм | X44 мм | н / д | 1 унция. Серебряный Лунар (Серия 2) |
50,3 мм | Y50 мм | н / д | 2 унции. Серебряный Лунар (Серия 1) |
55,6 мм | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ | 2 унции.Серебряный Лунар (Серия 2) | |
53,3 мм толщиной 4,5 мм | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ | 2 унции. Серебряная Кукабарра | |
59,7 мм Толщина 7,65 мм | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ | 10 унций. Золотой самородок | |
60,3 мм Толщина 7,9 мм | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ | 5 унций. Серебряный Лунар (Серия 1) | |
65,6 мм 5,8 мм Толщина | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ | 5 унций.Серебряный Лунар (Серия 2) | |
74,5 мм Толщина 15,8 мм | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ | 1 килограмм серебра лунного света, 1 килограмм золотого самородка | |
76 мм | н / д | Z10 | 10 унций. Серебряный Лунар (Серия 1) |
85,6 мм Толщина 6,6 мм | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ | 10 унций. Серебряный Лунар (Серия 2) | |
75,6 мм Толщина 8,7 мм | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ | 10 унций.Серебряная Кукабарра, 10 унций. Серебряный коала | |
100,6 мм Толщина 14,6 мм | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ | 1 килограмм серебряной кукабарры, 1 килограмм серебряной коалы, 1 килограмм золота лунного | |
800 мм Толщина 120 мм | ДЕРЖАТЕЛЬ НЕТ В НАЛИЧИИ | Самородок золота 1 тонна | |
Таблица размеров канадских монет | |||
Монета Диаметр | Тип кольца Air-Tite | Прямая посадка Air-Tite | Тип монеты |
Оборотные монеты | |||
25.4 мм | 25 мм | н / д | Один цент (1908 ~ 1920) |
19 мм | 19 мм | н / д | One Cent (1920 ~ настоящее время) Слишком большой для прямой установки |
14,49 мм | 14 мм | н / д | Пять центов (1908 ~ 1921) |
21 мм | 21 мм | A21 | Five Cent (1922 ~ настоящее время) |
18,03 мм | 18 мм | н / д | Ten Cent (1908 ~ настоящее время) Слишком большой для прямой установки |
23.62 мм | 24 мм | н / д | Двадцать пять центов (1908 ~ 1952) |
23,88 мм | 24 мм | н / д | Twenty-Five Cent (1953 ~ настоящее время) |
29,72 мм | 30 мм | н / д | Пятьдесят центов (1908 ~ 1967) |
27,13 мм | 27 мм | н / д | Fifty Cent (1968 ~ настоящее время) |
26 мм | 26 мм | A26 | $ 1.00 Loon |
36,06 мм | 36 мм | н / д | Один доллар (1935 ~ 1967) |
32,13 мм | 32 мм | х42 * | Один доллар (1968 ~ 1986) * Ожидайте дребезжания, размер капсулы h42 внутри 32,7 мм |
26,72 мм | 26 мм | н / д | Один доллар (1987) |
26,5 мм | 26 мм | A26 | Один доллар (1988 ~ настоящее время) |
28 мм | 28 мм | н / д | Два доллара (с 1996 по настоящее время) |
Золотые и серебряные монеты | |||
14.1 мм | 14 мм | н / д | 1/20 унции. Золотой кленовый лист |
16 мм | 15 мм * | н / д | 1/10 унции. Золотой кленовый лист * Слишком много дребезжания в кольце диаметром 16 мм, тип |
20 мм | 20 мм | н / д | 1/4 унции. Золотой кленовый лист |
25 мм | 25 мм | н / д | 1/2 унции. Золотой кленовый лист |
28 мм | 28 мм | н / д | $ 2.00 канадский |
30 мм | 30 мм | н / д | 1 унция. Золотой кленовый лист |
30 мм | 30 мм | Т30.6 | 1 унция. Платиновый кленовый лист |
16 мм | 16 мм | A16.5 | 1/20 унции. Серебряный кленовый лист |
20 мм | 20 мм | н / д | 1/10 унции. Серебряный кленовый лист |
27 мм | 27 мм | х37 | 1/4 унции.Серебряный кленовый лист |
33 мм | 33 мм | н / д | 1 унция. Палладиевый кленовый лист |
34 мм | 34 мм | х44 | 1/2 унции. Серебряный кленовый лист, 1/2 унции. $ 1 Серебряный волк |
38 мм x 3,29 мм | X38 мм | х48 * | 1 унция. Серебряный кленовый лист * h48 имеет глубину 3,17 мм, крышка может не закрываться полностью, но подходит |
38 мм x 3,29 мм | X38 мм | х48 * | 1 унция.Кленовый лист из стерлингового серебра * h48, глубина 3,17 мм, крышка может не закрываться полностью, но подгонка допустима |
38 мм x 3,29 мм | X38 мм | х48 * | $ 5 Канадская серия дикой природы Серебро * h48 имеет глубину 3,17 мм, крышка может не закрываться полностью, но подходит для установки |
38 мм x 3,29 мм | X38 мм |
Mauerlat Images, Stock Photos & Vectors
В настоящее время вы используете более старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial ГлавнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка ГлавнаяПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловКонвертер коллажейЦветовые схемыБлогГлавная страница блогаДизайнВидеоКонтроллерНовостиPremiumBeat blogEnterprisePric ing
Войти
Зарегистрироваться
Меню
ФильтрыВсе изображения- Все изображения
- Фото
- Векторы
- Иллюстрации
- Редакционные
- Видеоряд
- Музыка
- Поиск по изображению
мауэрлат
Сортировать по
Наиболее актуально
Свежий контент
Тип изображенияВсе изображения
Фото
Векторы
Иллюстрации
ОриентацияВсе ориентации
Горизонтально
Вертикально
Цветные ЛюдиС американцами
Без людей
АфриканскаяЭтническая принадлежность
Черный
Бразильский
Китайский
Белый
Показать больше ВозрастМладенцы
Дети
Подростки
20-е годы
30-е годы
40-е годы
50-е годы
.Таблица размеров шляпТаблица размеров шляп
Окружность головы | Размер шапки для взрослых | ||||
дюймов | Сантиметры | Установлено | Easy Fit | Растягивающаяся посадка по размеру | Эластичная посадка / регулируемая |
21 1/4 | 54 | 6 3/4 | Малый (S) | Малый / Средний (S / M) | |
21 5/8 | 55 | 6 7/8 | |||
22 | 55.9 | 7 | Среднее (M) | Один размер подходит большинству | |
22 3/8 | 56,8 | 7-1 / 8 | Средний / Большой (M / L) | ||
22 3/4 | 57,8 | 7-1 / 4 | Большой (L) | ||
23 1/8 | 58,7 | 7 3/8 | |||
23 1/2 | 59,7 | 7 1/2 | XL | Большой / XL (L / XL) | |
23 7/8 | 60.6 | 7 5/8 | |||
24 1/4 | 61,6 | 7 3/4 | XXL | ||
24 5/8 | 62,5 | 7 7/8 | |||
25 | 63,5 | 8 | |||
Окружность головы | Размер детской шапки | |||||||
дюймов | Сантиметры | Установлено | Простая установка | Растяжка | Дети | |||
18 1/2 | 47 | Младенец | ||||||
19 | 48 | 6 | XSM | |||||
19 3/8 | 49.2 | 6 1/8 | S | Малыш | ||||
19 3/4 | 50,2 | 6 1/4 | S / M | |||||
20 1/8 | 51 | 6 3/8 | M | Детский | ||||
20 1/2 | 52 | 6 1/2 | ||||||
20 7/8 | 53 | 6 5/8 | л | л / х | Молодёжь | |||
21 1/4 | 54 | 6 3/4 | ||||||
21 5/8 | 55 | 6 7/8 | XL | |||||
22 | 55.9 | 7 |
* Эти графики приведены только для справки. Посадка может отличаться в зависимости от конструкции, материалов и производителя.
