Размер коронки для подрозетника: Диаметр коронки для подрозетника в бетонную стену

Диаметр подрозетника: размеры, глубина, межосевое расстояние

При монтаже скрытой электропроводки в новостройках или в домах после капремонта приходится сверлить отверстия большого диаметра в стенах из бетона, кирпича для установки подрозетников. В этом случае используют дрель, перфоратор или бурильную установку, в которую установлена специальная коронка для подрозетников. Это цилиндрическая насадка с прочными режущими сегментами. При вращении с большой скоростью коронка по бетону легко проникает в стену, формируя отверстия для подрозетников с гладкими ровными краями.

Как коронка устроена

В бытовых условиях коронки устанавливают на перфоратор или мощную (более 800 Вт) дрель. В производственных целях используют бурильные установки. Инструмент используют электрический или пневматический.

Конструкция её состоит из трех элементов:

1. Хвостовик. С одного конца у него резьба для накручивания насадки и отверстие для установки центрирующего сверла. Другим концом крепится в дрели или перфораторе. Продают удлинители хвостовиков под перфораторы с различными типами патронов (SDS Plus, SDS Max).
2. Центрирующее сверло цилиндрической или конической формы. Оно надежно фиксирует насадку при бурении. Сверло часто тупится, его периодически меняют. Коническая форма сверла применяется с удлиненными хвостовиками.
3. Коронка представляет собой отрезок трубы, с одной стороны которого режущая кромка, а с другой фланец или хвостовик для крепления в патроне, перфораторе или дрели. В боковых стенках коронки под розетку сделаны отверстия для удаления мусора при сверлении по бетону. На ней от 6 до 16 шт. режущих напаек, обеспечивающих быстрое бурение при больших оборотах. Режущие фрагменты изготовлены из твердых материалов, легко режущих камень, бетон, кирпич, кафель или керамогранит.

Подрозетник для гипсокартона

Перед монтажом необходимо удалить заглушки в области введения кабеля. При этом провод с оптимальными параметрами подбирается заранее.А также важны оптимальные размеры элемента и поэтому при выборе учитывается диаметр изделия. Наиболее распространены стандартные детали с диаметром 70 мм. Они подходят для простых розеток, а для плиты следует выбрать специальное устройство.

In the field and other Sciences are constantly being developed. Every year scientists from around the world make a little opening, slowly moving humanity forward and improving our lives. Explores untouched by man places, first and foremost, of course, on our home planet. However, in the space constantly undergoing work. Расстояние от откоса до первой розетки из группы должно быть 150-200мм, и быть одинаковым во всех помещениях.

Точно отмерить эти расстояние до выравнивания стен штукатуркой практически невозможно, следовательно идеальный вариант перенести разметку и монтаж подрозетников на момент когда все стены уже сформированы. При размещении в подрозетнике только механизмарозетки следует выбирать элементы глубиной 45 мм для стандартных устройств. Если же планируется монтаж в подрозетнике еще и электропроводки, то необходимы более просторные варианты.

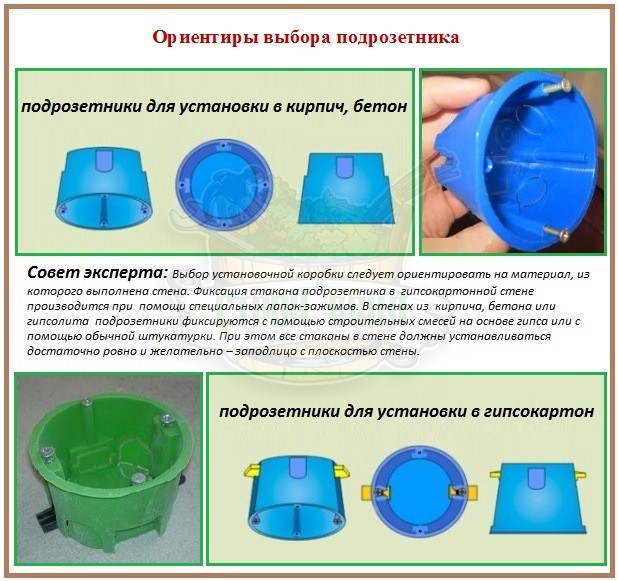

При этом форма играет важную роль. Часто используются круглые варианты, которые просты в монтаже. Существуют и квадратные модели, которые оптимальны при установке нестандартных механизмов или для получения большего пространства.

Размер коронки для подрозетников

Планируя бурильные работы, следует правильно выбрать диаметр и размер коронки, чтобы проделанные отверстия точно соответствовали размерам устанавливаемых подрозетных коробок и розеток. Крупные производители предлагают коробки под розетки диаметром 65-68 мм и глубиной 42-47 мм. Для них требуются отверстия в стене диаметром 68 при глубине сверления до 60 мм. Стандартный и наиболее распространенный диаметр коронки для сверления отверстий под розетку составляет 68 мм, а рабочая глубина 60 мм. Длина и диаметр может быть меньше или больше, например, 70, 74, 82 мм.

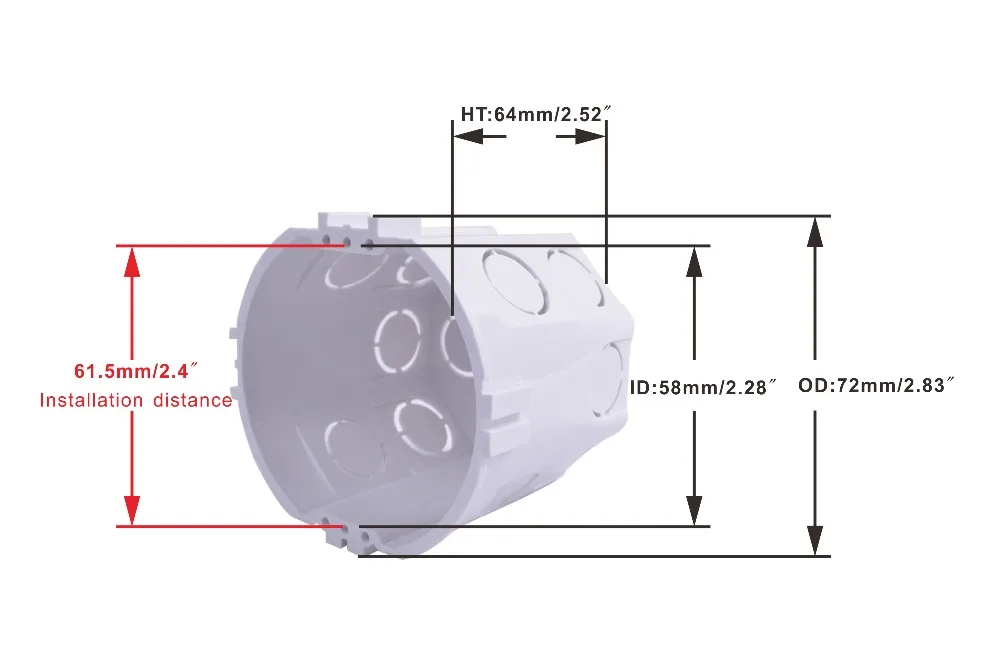

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Установочная коробка для скрытой установки, предназначенная для крепления в ней розетки, называется подрозетником. Чаще всего подрозетник имеет круглую форму (реже квадратную) и стандартный размер. Главная функция подрозетника — обеспечить жесткое и надежное монтажное место для розетки внутри стены, вблизи плоскости ее поверхности.
Если вам потребовалось установить подрозетник, то вооружившись вполне обычными инструментами (карандаш, уровень, шпатель, кисть, молоток, зубило, дрель с коронкой, алебастр), вы сможете это сделать своими руками. Соблюдайте технику безопасности, предварительно отключите в щитке подачу электричества, аккуратно пользуйтесь инструментом, помните о стандартах — и все получится.

Монтаж подрозетника

Коронки по бетону для подрозетников

Автор Alexey На чтение 6 мин Просмотров 803 Опубликовано 09.03.2016 Обновлено 09.03.2016

Содержание

1. Бурильная коронка – инструмент профессионалов
2. Безударный режим
3. Ударно-вращательный режим
4. Строение и метод работы
5. Только качественный инструмент
6. Безопасность

Для монтажа распределительных коробок, розеток и выключателей при скрытой электропроводке требуется выдалбливать углубления в бетонной или кирпичной стене.

Если требуется замена электропроводки во всём доме, или планируется электромонтаж на профессиональном уровне, то не обойтись без инструментов, значительно ускоряющих процесс и экономящих физические силы.

Поскольку подрозетники и монтажные коробки, как правило, круглые, то такие отверстия удобнее всего сверлить механизированным способом.

Тип сверла, которым проделывают данные отверстия, называется бурильной коронкой.

Её принцип действия состоит в том, что стенной материал не выбирается весь, как при обычном сверлении, а прорезается по кругу на необходимую глубину, после чего образовавшийся цилиндр оставшегося бетона в стене отваливается после удара, или выдалбливается зубилом.

При использовании качественной коронки и мощной перфораторной дрели, весь процесс электромонтажа розеток убыстряется в разы, по сравнению с другими способами. Данные отверстия, проделанные при помощи коронки, являются аккуратными, стандартизированными, на фиксацию подрозетников требуется намного меньше раствора, чем при установке в выдолбленное при помощи зубила углубление.

Покупая коронку, обязательно необходимо ознакомиться с режимом её работы. Дело в том, что в процессе бурения бетона сверло может работать в двух режимах безударном и ударно-вращательном.

Безударный режим

Принцип резки такой же, как и дисковой алмазной пилы, поэтому в данном режиме эксплуатируются также алмазные коронки.

Когда в каталоге встречается название: «коронка алмазная для подрозетников по бетону», то это означает, что наконечники имеют режущие кромки, выполненные из композитного материала, который состоит из твердосплавных металлов и множества крохотных вкраплений искусственного алмаза – корунда, по твёрдости почти не уступающему природному алмазу, но намного дешевле его.

Алмазная бурильная коронка не требует заточки, но только при умелом обращении прослужит весь заявленный производителем срок, сохраняя стабильную эффективность, чего нельзя сказать о бурах с победитовыми зубьями, которые со временем затупляются.

Отверстия получаются очень точными, и железные включения в железобетоне не является помехой. Подобными свойствами обладает карбид-вольфрамовая коронка для кафельных плит, также работающая в безударном режиме.

Недостатком обеих инструментов является их большая цена и требовательность к точности сверления – при перекосах коронка зажимается в отверстии и при этом вся сила включённой дрели направляется на руки человека, удерживающего инструмент. Подача инструмента должна быть не сильной.

Ударно-вращательный режим

Помимо вращения, режущие кромки бура совершают поступательно-возвратные движения по оси сверла, таким способом разбивая бетон в месте реза. Отверстия от таких инструментов для бурения получаются менее точными, чем у алмазных буров, но могут использоваться более дешёвые коронки, которые менее чувствительны к перекосам.

Благодаря биению ударно-вращательная коронка реже застревает в отверстии при нестабильном удержании перфоратора, поэтому больше подходит для новичков. Характерным признаком данного вида буров являются твердосплавные зубья по окружности стакана. Абсолютно не подходит для сверления железобетона – при попадании на металл арматуры зубья разрушаются и обламываются.

Выпускаются такие коронки с хвостовиком SDS, вставляемый в зажимное устройство перфоратора. Ещё одним недостатком является сильная вибрация, от которой может потрескаться штукатурка на стенах и потолке, поэтому сверление данной коронкой стоит производить в каске и защитных очках.

Для эффективного сверления данной коронкой требуются значительные усилия по подаче инструмента, поэтому рабочий должен обладать физической силой и иметь надёжную точку опоры при бурении.

Строение и метод работы

Состоит коронка из хвостовика, который вставляется в перфоратор или зажимной патрон дрели, центровочного сверла и стакана, по краям которого размещены режущие кромки. Как правило, хвостовик, сверло и стакан являются разборными – таким образом можно подбирать коронку под нужный размер диаметра монтажной коробки.

Центровочное сверло выполняет направляющую функцию для точного позиционирования бурильной коронки вначале сверления, а также для поддержания правильного направления.

Более точные результаты достигаются при сверлении направляющих отверстий чуть меньшего диаметра, чем центровочное сверло коронки. Проходя по высверленному каналу, центрующее сверло направляет весь процесс сверления в обозначенном направлении, вследствие чего углубление под подрозетникполучается максимально точным.

В инструкции к инструменту всегда указывается как режим работы, так и алгоритм сверления, придерживаясь которого можно достичь максимальной эффективности работы и продолжительного срока эксплуатации.

Бывалые мастера советуют, чтобы размер коронки был чуть больше подрозетника – данный люфт поможет нивелировать неточности сверления и обеспечит прослойку раствора.

Только качественный инструмент

Стоит обращать особое внимание на качество бура – от прочности стали и характеристик твердосплавных элементов зависит срок эксплуатации и время выполнения работ, а также потраченные силы и электроэнергия.

Многие начинающие электрики, стараясь сэкономить, покупают дешёвые коронки, в которых зубы заметно сглаживаются уже в процессе сверления нескольких отверстий. Несколько раз зубы можно подточить, но это даст только временный эффект и ускорит износ твердосплавных элементов, после чего данный инструмент сгодится лишь для пористого пенобетона или гипсокартона.

Поэтому, выбирая и покупая коронку, следует обращать внимания только на зарекомендовавших себя производителей и их изделия, ориентируясь в поисках товара, по отзывам бывалых мастеров, отказываясь от дешёвой подделки, какой бы соблазнительной не была её цена.

Безопасность

При потенциально опасном бурении бетона следует придерживаться правил техники безопасности:

• Бурить стену только после обивки штукатурки – под ней может оказаться ворох кабелей или других коммуникаций;
• Никогда не сверлить в стыке между бетонными плитами – в них часто прокладывают электропроводку, к тому же, коронку может заклинить;
• Во избежание травматизма использовать только двуручный перфоратор или дрель;
• Иметь надёжную точку опоры в процессе сверления и никогда не работать с лестницы;
• Не включать дрель с сильно прижатым инструментом и наращивать подачу плавно.

Таблица размеров розеток

Расстановка или сортировка розеток по размеру может показаться легкой задачей. Но это не так. Особенно, когда есть два стандарта измерения, SAE и метрика, о которых нужно помнить. Однако, если вы только что купили свой набор розеток, мы можем помочь вам их подобрать.

Ниже вы найдете необходимую информацию о розетках, их типах и размерах. Вы также найдете подробную диаграмму для легкой конвертации. Итак, начнем.

Контур

Гнездо привода можно представить как отверстие (квадратное) для крепления гнезда к токарному инструменту, такому как гаечный ключ или трещотка. Есть три наиболее часто встречающихся стандартных размера в зависимости от того, для чего они вам нужны. Вот распространенные размеры:

• 1/2″ Приводы : Такие приводы в основном используются для тяжелых работ, когда гайки массивны и требуют большего усилия или крутящего момента. Диски ½” в основном используются с гнездами размером 19 мм. Вы можете использовать их при забивании анкерных болтов в стены для монтажа вашего светодиодного телевизора.
• Приводы 3/8″ : Такие приводы более универсальны. Это потому, что вы можете использовать эти диски для покрытия сокетов и областей для различных задач. Используется как дома, так и в мастерских.
• Приводы 1/4″ : Когда речь идет о работах с низким крутящим моментом, вы можете выбрать приводы 1/4″. Вы можете использовать такие диски для небольших сокетов с максимальным размером 14 мм. Он используется для точных или внутренних работ.

Существуют разные розетки, подходящие для разных задач. Если вы работаете в области механики, приведенная ниже информация будет вам полезна.

Вот некоторые распространенные типы головок:

Ударные головки : В большинстве случаев люди предпочитают ручные инструменты. Это потому, что они старой школы и имеют крепкое телосложение. Однако большинство типов сокетов не подходят для таких инструментов. И здесь на помощь приходят ударные розетки. Ударные головки специально разработаны для таких инструментов.

Предположим, вы работаете с пневматическим или электрическим гаечным ключом. Теперь для таких инструментов вам нужны прочные головки, способные выдерживать высокие крутящие моменты. Ударные головки отлично справляются с этой задачей, поскольку они прочнее и надежнее, чем обычные головки.

Точечные сокеты:  Далее в нашем списке идут точечные сокеты. Такие розетки, особенно 12-гранные, очень просты в установке и использовании. Вы можете легко надеть эту насадку на инструмент в любом из 12 доступных положений. Так что, даже если вы новичок, вы легко сможете им пользоваться, так как проблем с выравниванием не возникнет.

12-гранные розетки обычно предназначены для легких бытовых задач. Тем не менее, есть еще одна категория этого разъема, известная как 6-контактный разъем. 6-гранная головка используется для тяжелых работ, требующих приложения большого или значительного крутящего момента.

В таких случаях 6-гранные головки с меньшей вероятностью соскальзывают или смещаются. Они считаются более прочными и крепкими, чем внутренние стены. Итак, если вам нужна розетка для легких работ, выбирайте 12-гранную розетку. В противном случае используйте 6-гранную розетку.

Мелкие сокеты — это другое название обычного сокета. В некоторых случаях он может не коснуться гайки до того, как болт коснется конца гнезда, что делает работу сложной, а иногда и невыполнимой. В таких случаях механики используют глубокие раструбы.

Обычно, имея длину один дюйм, можно использовать глубокие розетки в труднодоступных местах. Вы можете сделать это, только если ваш драйвер имеет расширение.

Ниже приведены метрические размеры головок: –

Давайте узнаем о размерах головок SAE: –

Иногда, когда у вас есть ключ в метрических единицах и гайка в британских единицах, вы не знаете, подойдет он или нет.

Быть механиком — тяжелая работа. А если вы имеете дело с набором розеток или органайзером розеток, работа становится еще сложнее. Розетки бывают разных размеров, типов и даже единиц измерения. А без адекватной информации все может показаться тарабарщиной.

Однако приведенной выше информации достаточно, чтобы просветить вас. Мы обсудили размеры приводов и типы сокетов. Проверить размер сокетов можно как в метрике, так и в системе SAE. Кроме того, вы можете найти таблицу преобразования размеров в желаемый тип единиц измерения. Таким образом, вы можете сортировать розетки так, как хотите, и сэкономить время при выполнении работы.

Видео:

Размеры сверла и зенковки для винтов с головкой под торцевой ключ пер.

Связанные ресурсы: механические допуски

Размеры сверла и цековки для винтов с головкой под торцевой ключ ASME B18.3

Размеры сверла и зенковки для винтов с головкой под торцевой ключ ASME B18.3

Единицы измерения в дюймах.

Связанный:

Винты с головкой под торцевой ключ Таблица размеров

1. Зенковка. Считается хорошей практикой зенковать или ломать края отверстий меньше F (макс.) в деталях, имеющих твердость, которая приближается, равна или превышает твердость винта. Если такие отверстия не утоплены, головки винтов могут не сесть должным образом или острые кромки отверстий могут деформировать галтели на винтах, что сделает их подверженными усталости в приложениях, связанных с динамической нагрузкой. Тем не менее, зенковка или закругление угла не должны быть больше, чем это необходимо для обеспечения того, чтобы галтель на винте была очищена. Обычно диаметр зенковки не должен превышать F (макс.). Зенковки или угловые выступы, превышающие этот диаметр, уменьшают эффективную опорную поверхность и создают возможность заделки, если скрепляемые детали мягче, чем винты, или бриннеллинга или развальцовки головок винтов, где скрепляемые детали тверже, чем винты. винты.

2. Плотная посадка. Плотная посадка обычно ограничивается отверстиями для тех длин винтов, которые навинчиваются на головку в сборках, где должен использоваться только один винт или где должны использоваться два или более винта, а сопрягаемые отверстия должны быть выполнены либо при сборке.
