Мелкозаглубленный ленточный фундамент под каркасный дом на сваях ТИСЭ

Параметры фундамента:

• Мелкозаглубленный ленточный фундамент шириной 300 мм общая высота 600 мм
• Песчаная подушка 200 мм заглублением ленты 200 мм
• Сваи ТИСЭ 250 мм заглублением 1,5 м расширение сваи ТИСЭ в нижней точки 600 мм сваи гильзировались трубой ПВХ 250 мм ( по желанию заказчика)

Этапы установки фундамента по дням.

Первый рабочий день

Приезд бригады на место. Осмотр площадки и согласование с заказчиком место установки фундамента.
Разметка участка с помощью специального приспособления (металические ворота) и нивелира.
Копка траншеи в ручную (глубиной 40 см) под мелкозаглубленный фундамент.

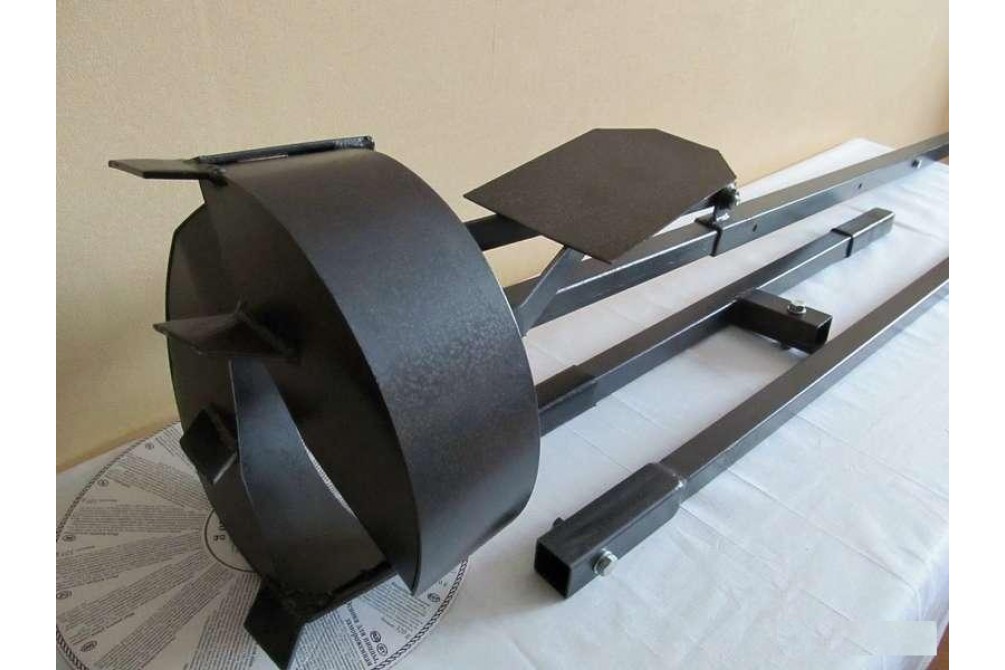

Пробное бурение трёх свай диаметром 250 мм, а также их разбуривание специальным буром ТИСЭ 250 мм.
Привоз и разгрузка песка для установки песчаной подушки.
(песок всегда берётся с коифецентом 1,3-1,4 от реального расчёта так как имеет свойство уплотнения.

Второй день работы (самый тяжёлый день работы)

Привоз строительного материала на место установки фундамента.
1. Трубы ПВХ 250 мм 10 шт по три метра.
2. Арматура 10 мм ( для армирование свай)
3. Оборудование для бурение свай (бензобур, разбуриватель сваи ТИСЭ, шнеки для бурения свай 250 мм)
Бурение и разбуривание свай оказалось самойтяжёлой работой из всей установки фундамента.
Используя двухоператорный бензиновый бензобур мощностью 5,2 л
Пробурится в глине и дойти до песка не так уж было просто.
В бурение свай принимали четверо рабочих. В разбуривание свай трое.
К концу дня все сваи были пробурены и было сделано расширение
в самой низкой точке 600 мм .

Третий день работ

Доставка строительных материалов на место установки фундамента.

1. Доска для опалубки обрезная 150х40
2. Арматура для армирование ленточного фундамента 10 мм и 12 мм

Четвёртый день работ

Продолжение установки опалубки по всему пириметру.
Чистка траншеи внизу от обвалившегося грунта при установки опалубки.
Изготовления армированного каркаса из продольной арматуры 12 мм и поперечной 10 мм.

Пятый день работ

Укладка Геотекстиля на дно траншеи, остыпка песком на высоту 200 мм и утрамбовка его.
Укрепление опалубки укосинами с обратной стороны.
Укладка пленки 150 микрон по бортам опалубки и пристреливание ее скобами.
Установка армированного каркаса по всему пириметру опалубки и соединение его между собой Г-образным способом.
Заказ бетона на следующий день для заливки ленточного фундамента

Шестой день работ

Установка продухов из пластиковой трубы диаметром 110 мм .
Заливка бетоном через миксер без использования бетононасоса.

Седьмой день работ

Снятие опалубки и подготовка к заливке монолитной плиты для будущего гаража.
В подготовку входило выбор земли, укладка Геотекстиля, отсыпка песком и утрамбовка его. Установка полестирола 50 мм, армирование каркаса.

Восьмой день работ

Заливка бетоном внутренней плиты под гараж .
Выбор оставшейся земли внутри фундамента и отсыпка его песком.
Уборка территории и сдача объекта заказчику.
