Разбивка осей фундамента: Разбивка осей фундамента своими руками

После того как выбран участок для новой постройки, спроектирован план, заготовлены материалы, наступает такой процесс, как разбивка осей фундамента, наиболее точно которую проведет опытный геодезист, но если такой возможности не представляется, все работы можно сделать самому. Чтобы не допустить грубейших ошибок, важно не пренебрегать точностью разметок, уметь измерять расстояния, углы, определять расположение всех осей и точек.

Разбивка означает точное перенесение чертежей с плана дома на участок основных осей и линий с закреплением их на месте. Перед тем как приступить к работе, нужно очистить выбранный под застройку участок от старого мусора, растительности и снять на 15-20 см слой плодородного грунта.

Главные оси

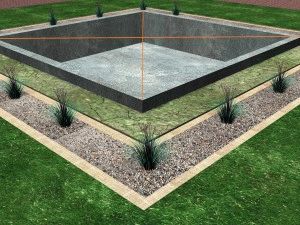

Оси основания

Это перпендикулярные линии, в точке пересечения которых будут соприкасаться диагонали будущего дома. Если на практике так получилось, и вы учли основные правила, значит, разбивка произведена правильно. Даже при строительстве небольших объектов для уверенности в прочности здания рекомендуется выполнять разметку. Такие работы проводятся не только для закладки фундамента крупных архитектурных сооружений, но и второстепенных построек, гаража, бани.

Габаритные оси

Это линии обозначения планировочных размеров (в проекте) и конфигурации объекта. Чтобы их определить на местности, требуется найти две точки, указывающие на самую продолжительную продольную ось сооружения. Далее, на бумаге четко и ясно рассчитываются расстояния между осями и привязка к ним фундамента.

Порядок работ по разбивке: к чему приводят ошибки?

В лучшем случае к ослаблению несущей способности здания, в худшем – обрушению. Если плита перекрытия не помещается на цоколе, ее торцы обрубаются вместе с арматурой, которая дает прочность несущей стене и всему дому. Другой вариант, когда еле-еле плита опирается на стену, образуются просветы из-за отклонения осей – это может стать причиной обрушения конструкции.

Разбивка участка

Сдвиг осей даёт неправильную нагрузку на фундамент. В итоге получается неравномерная осадка и нарушение гидроизоляции. Чтобы не осложнить себе монтажные работы, построить прочный надежный дом и выполнить разбивку грамотно, нужно быть внимательным и не торопиться в расчетах. Стандартный план работ при самостоятельной разметке:

1. Фундамент ориентируется относительно чего-нибудь, забора, здания, красной линии, к чему будет привязана одна линия. Рулеткой отмечается от выбранного объекта два одинаковых расстояния, и получается параллельная прямая, относительно, например, забора. Доводится она до длины указанной в чертежах и закрепляется на месте пересечения точек осей с помощью двух колышков или металлических штырей и строительного шнура. Это основная продольная ось дома.
2. Длина дома проводится от одной оси к другой поперечно ориентиру металлической рулеткой. Все размеры должны соблюдаться четко до 1 см. Для точности первая точка пересечения должна обязательно к чему-либо привязаться.
3. Для получения поперечных линий придется вспомнить теорему Пифагора или воспользоваться огромным прямым углом, который готовится заранее из листа фанеры или приобретается профессиональный измерительный инструмент. В первом случае по формуле рассчитывается величина гипотенузы, переносится на участок и закрепляется. Третий угол получается таким же способом, только зеркально и четвертый соответственно.

Важно проверить, правильно ли рассчитан прямоугольник. Для этого он повторно измеряется рулеткой, если угол их расположения равняется 90°, то все сделано верно. Диагонали должны равняться друг другу. В период проведения земельных работ вся разбивка осей здания может быть повреждена, поэтому ее нужно усилить. Этот метод называется обноска.

Устройство обноски

Обноска – это два деревянных столба с прибитой между ними дощечкой. При установке конструкции учитываются размеры углов естественного откоса траншеи, котлована на большом расстоянии от стен. На доску переносятся все размеры и данные, касательно местоположения стен. Это будут ориентиры для точного определения толщины стен опоры дома.

Вертикальные доски обноски имеют стандартную длину от 1,2 м до 1,4 м. В верхней части забиваются гвозди и надевается между ними шнур. Верхняя часть горизонтальных досок выравнивается по уровню. Колья обноски устанавливаются от границ будущих стен не менее чем на 1,5 м. Так при рытье траншее конструкция не будет повреждена. Когда предусмотрено рытье глубокого котлована, обноска будет сплошная. Такой способ помогает поместить опору под дом с высокой аккуратностью.

Сплошная обноска применяется редко из-за ее крупногабаритных размеров и сложности установки. Такая конструкция делается прямолинейной, монтируется строго по всему контуру сооружения параллельно основным осям. Поэтому от нее легко отмерять плановые расстояния. Створная обноска может быть установлена на любых расстояниях и частичными фрагментами.

Разметка будущего фундамента

Разметочный строительный шнур натягивается исключительно для разметки, после этого его нужно убрать, иначе он будет только мешать выполнять другие работы. Как только заканчивается возведение фундамента, обноска становится ненужной, но без нее сложно заложить правильную опору для дома. Не стоит делать затянутых перерывов в разбивке осей, особенно на подвижных пучинистых почвах. Если они начнут съезжать, то все замеры собьются, и придется заново проводить разбивку.

Основные правила самостоятельной разбивки

Неважно с чего начать, так как весь процесс закладки фундамента сложный и трудоемкий и если вы готовы, то к делу нужно подойти со всей ответственностью и внимательностью. От грамотного выполнения каждого этапа работ зависит не только эстетичный вид дома, но и безопасная, комфортная для жизни человека эксплуатация.

Геодезическая разбивка выполняется с соблюдением двух основных правил, следование которым обязательно:

• стены здания должны под углом 90º плотно смыкаться друг с другом, не образовывая просветов;
• фундамент для перекрытия, для которого используются крупнопустотные панели, должен отвечать габаритам стандартных панелей.

Строительные работы

По строительным нормам и правилам безопасности заделка плит в стену осуществляется на 1,2 м, не меньше. Для более качественного выполнения работ лучше потратиться на специализированное оборудование и инструменты.

Важно помнить, что обноска выполняет основную роль в закладке прочного фундамента. Главное ее назначение – обозначение и выдержка нулевой отметки сооружения на протяжении всего срока строительства опоры под дом и перекрытий первого этажа. Имеющиеся уклоны на участке выравниваются тотально или в виде террас.

Главный критерий, которого необходимо придерживаться при переносе данных в натуру – это точность. При проведении работ, связанных с закладкой основания своими руками, серьезные требования предъявляются именно к точности первоначальной геодезической сети. Второе условие – это строгая последовательность.

Криволинейный фундамент

Разбивка криволинейного основания начинается с выноса основной оси. Далее, устанавливается центр кривизны и вбивается на это место металлический колышек. Из этого центра будут выставляться очертания уступа и верх неровного места опоры, стен, цоколя. После разметки необходимо все еще раз проверить.

Разметка под фундамент, как и сама траншея, заготовленная под его закладку, должна быть защищена от воздействия погодных условий. Поэтому используются лески и металлические колья из толстой арматуры, забиваются они не менее чем на 40 см в глубину. Чтобы вода не попала в траншею или котлован, делают устройство, отводящее жидкость.

В частном строительстве при желании можно сделать правильную планировку закладки своими руками, чего не терпит разбивка осей фундаментов различных сооружений, архитектурных, промышленных, общественных, сложных технологических объектов. Если геодезист нарушит правила переноса чертежей на местность, то последствий ждать можно только плачевных. В будущем эти здания становятся опасными для эксплуатации, потому как скошенные оси повлекут за собой проблемы в укладке кровли и перекрытий. Спустя время объект начнет деформироваться, трескаться и разрушаться.

Разбивка осей фундамента

Во избежание ошибок строительства здания разбивка осей фундамента регламентируется нормативами СП 126.13330 (Строительная геодезия). Существует несколько осей фундамента, необходимых для установки опалубки, укладки плит перекрытий нулевого цикла.

Нормативами допускается погрешность в пределах 1 см, поэтому геодезические работы являются ответственным этапом. Ниже приведены нюансы самостоятельного натурного выноса осей в пятне застройки.

Технология разбивки фундамента

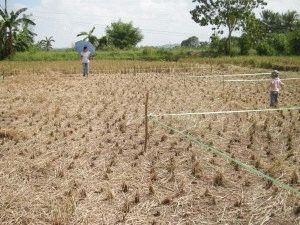

Чтобы натянуть струны/шнуры по наружным и внутренним граням фундамента, необходимо изготовить обноски:

• два вертикальных колышка заостряются снизу
• их верхние концы жестко соединяются горизонтальной рейкой, длина которой немного больше ширины фундамента

Эти приспособления монтируются на расстоянии 1 – 2 м от края траншеи/котлована (в идеале, их следует вынести наружу наполовину высоты коттеджа), выравниваются в едином горизонтальном уровне теодолитом, построителем плоскостей, теодолитом или лазерным уровнем. После чего, шнуры можно снимать и устанавливать обратно во время выемки грунта сколько угодно без снижения точности пространственной геометрии.

Размещение здания на участке

Невозможно построить дом, где захочется владельцу участка. В дачных и коттеджных поселках должны соблюдаться требования СП, пожаробезопасности, СанПиН и местной администрации. Например, регламентируется процент затенения домом территории соседа, этажность, и даже архитектурный стиль или экологически безопасный конструкционный материал.

Удаленность объектов друг от друга в зависимости горючести использованных при их возведении материалов выглядит следующим образом (м):

Внимание: Если сосед эксплуатирует деревянный дом, придется отступать от него дальше, несмотря на то, что от общего с ним забора достаточно удалить фундамент на 4 м.

Красными линиями на генплане поселка являются улицы и проезды, от центральной оси которых до коттеджа должно быть не меньше 5 м и 3 м, соответственно. По участку могут проходить сторонние коммуникации, на которых строить жилище запрещено, чтобы обеспечить ремонтопригодность поселковых систем жизнеобеспечения.

Поэтому первый угол здания отмечается с соблюдением всех вышеуказанных требований. Кроме того, для повышения комфорта эксплуатации жилища следует учесть:

• кроме личной стоянки со временем может потребоваться гостевая парковка
• при воздушной подводке электричества понадобится столб на участке
• канализация и водопровод централизованных систем подключаются в колодцах, которые так же должны располагаться на участке, ближе к улице

Фундаменты могут разрушаться корнями взрослых деревьев, в нормативах СанПиН существуют требования по размерам санитарных зон возле источников водозабора и удалению септиков от жилища. Поэтому нужно заранее решить, где будут располагаться скважина автономного водообеспечения и сооружение для очистки стоков.

Какие оси нужно выносить?

В проектной документации оси могут проходить, как по центрам капитальных стен, так и по краю плит перекрытия (10 см от внутренней поверхности стены). При использовании разных технологий фундаментов потребуется разметка:

• наружных поверхностей для плавающей плиты
• внутренних и наружных граней ленты, столбов и свай

Если в проект заложен пол по грунту, дополнительные оси не нужны. Для укладки плит перекрытия нужно обеспечить опирание каждого края не меньше 10 см. Обноски позволяют натянуть любое количество шнуров, избежать путаницы, пометив каждый из них согласно проектной документации.

Главный фасад

Независимо от расположения входной двери в здании, парадным (главным) фасадом считается стена жилища, обращенная на уличную сторону. Причем, фасад не обязан быть параллельным красной линии дороги, если это не указанно отдельно в поселковых нормативах.

Поэтому после нахождения первого угла (расстояние от забора, центра дороги и дома соседа), откладывается прямая линия на участке. Поскольку обноски вынесены на 1 – 2 м, длина этой линии будет больше размера стены. Нормативы СП требуют:

• минимум 4 отметки для каждой оси
• отметки создаются бетонированием арматурных стержней
• это наружные габариты и пересечения несущих стен

Внимание: Верхний борт щитов опалубки выставляется на 5 см выше проектного уровня, чтобы бетон не выплескивался при укладке и виброуплотнении. Поэтому обноски должны находиться на этой же отметке, чтобы щиты было проще ровнять.

Боковые стены

Единственная трудность индивидуального застройщика на этом этапе заключается в построении на местности прямого угла. Проблема решается классическим способом, для чего потребуется вспомнить школьный курс геометрии:

Способ 1:

• на веревке через равные расстояния завязывается 6 узлов
• на оси парадного фасада от угла откладывается расстояние в 4 узла
• от этого же угла на прилежащую сторону примерно под 90 градусов откладывается 3 узла (небольшая дуга окружности)
• из места пересечения, полученного при первом построении отрезка 4 узла в сторону предыдущей дуги, откладывается размер 5 узлов

Согласно теореме Пифагора получившийся угол будет гарантированно прямым, стороны 3 и 4 узла – катетами, а 5 узлов – гипотенузой треугольника.

Способ 2:

Не менее популярен вариант веревки с двумя узлами:

• ось продолжается за угловую точку на произвольное расстояние
• в обе стороны от угла откладываются одинаковые отрезки
• из точек пресечения в сторону прямого угла проводятся дуги окружности одного размера с условием, что они пересекутся

Угол так же будет прямым, согласно классификации перпендикулярных прямых линий.

Способ 3:

Самым дешевым из лазерных приборов, которые умеют проецировать плоскости под прямым углом на горизонтальной поверхности, является построитель точек. Встроенным лазерным отвесом достаточно зафиксировать прибор на одном углу центрального фасада и совместить один горизонтальный луч с этим отрезком. Вторая стена высветится ровно под 90 градусов.

Сверка диагоналей

Даже при использовании высокоточных приборов, возможна погрешность, поскольку расстояния стен откладываются на грунте, а не ватмане. Уклоны и неровности рельефа могут значительно увеличить погрешность в сравнении с допустимым 1 см. Проще всего проконтролировать разбивку сверкой диагоналей:

• они должны совпасть полностью
• измерения лучше проводить не растягивающимся материалом/инструментом

Внимание: Шнуры натянуты по обноскам на значительном расстоянии от дна котлована/траншеи. Поэтому пересечения стен переносятся на грунт отвесом во избежание ошибок.

Для разных фундаментов объем земляных работ не одинаковый:

• под плиту плавающую снимается пахотный слой (котлован глубиной 0,4 – 0,6 м)
• для заглубленной ленты отрывают котлован
• если МЗЛФ перекрывается плитами или по балкам, выкапываются траншеи
• для пола по грунту внутри МЗЛФ объем работ аналогичен плавающей плите
• для столбов изготавливаются шурфы при большом шаге или траншеи при близком расположении

Свайным ростверкам не требуется даже планировка для разбивки участка. На склонах отметки ставятся по отвесу либо используется лазерный инструмент.

В руководстве рассмотрены нюансы, способные снизить качество геодезических работ на сложном рельефе. Следуя этим правилам, застройщик получит высокое качество и стабильные геометрические размеры и пространственную форму фундамента.

Разбивка осей фундамента своими руками |

Здравствуйте, уважаемые читатели моего блога!

Инженерно-геодезические работы – предтеча всех строительно-монтажных работ, поэтому разбивка осей фундамента – это одно из важнейших действий геодезиста на месте будущего здания, сооружения.

С чего начинается этот процесс?

Сделаем пошаговую инструкцию на примере разбивки осей фундамента с помощью геодезического электронного тахеометра.

Теоретические моменты и подготовка процесса изысканий.

На строительной площадке необходимо определить место строительства здания в соответствии с проектом, определить основные оси здания. Сделать это с помощью тахеометра можно гораздо точнее и быстрее, так как он сам выполняет расчёты, но этот прибор дорогостоящий, требующий хороших навыков и обязательного обучения работе с ним. Поэтому, при необходимости разбивки осей, лучше пригласить специалиста — геодезиста, нежели пытаться сделать это самостоятельно, своими руками.

Геодезические же изыскания нужны для выноса проекта здания в натуру, то есть, фиксации местоположения основных точек и осей проекта на местности. Тахеометр с высокой точностью определяет углы, расстояния, высоты линейных плоскостей. Метод работы с тахеометром – зрительный контакт. В местностях с различными формами рельефа для геодезических изысканий могут потребоваться различные инструменты: теодолит, нивелир или электронный инженерный тахеометр.

Главное в выносе точек и осей из проектной документации в натуру – точное соответствие всех расстояний и углов, привязка к местности именно в запроектированном месте. Большую роль здесь играют геодезические ориентиры – реперы, вехи и другие. Инструмент, с помощью которого выполняются работы, должен быть проверен и подготовлен, иначе могут быть ошибки в расчетах, соответственно проблемы с безопасностью при эксплуатации будущего здания.

Теория и практика разбивки. Обноска.

Основное в этом процессе – определение главных осей здания, то есть, перпендикулярных линий, с точкой пересечения, совпадающей с точкой пересечения диагоналей строящегося сооружения. Простые здания не предполагают эту работу, здесь определяются сразу габаритные оси. На местности отмечают положение осей и углов временными геодезическими знаками. После полной разбивки временные знаки меняют на постоянные.

Габаритные оси показывают конфигурацию здания и его размеры, соответствующие проекту. Находят оси посредством выноса двух крайних точек, которые определяют самую длинную ось объекта строительства. Расстояния между осями, а также привязку к осям переносят на разбивочный чертёж, после чего необходимо начать устройство обноски, устанавливаемой по углам, строящегося сооружения.

Главные требования производства разбивки осей:

стены расположены и примыкают друг к другу под углом 90 градусов,

фундамент выполняется с перекрытием из железобетонных панелей стандартного размера с учётом заделки плиты в стену на 120 миллиметров и более.

Поэтому точность разбивки должна соответствовать этим параметрам. Обноска представляет собой два столбика с поперечной доской между ними.

Устанавливается она на значительном расстоянии от стен будущего здания с учётом откосов котлована под фундамент, появляющихся при выемке грунта. На досках отмечают размеры котлована, толщину стен здания, их местоположение, а также другие данные. На верхней части доски вбиваются гвозди для возможности натяжки шнура в будущем.

Расположение столбиков должно располагаться не ближе, чем за полтора метра от наружных плоскостей стен строящегося здания, если оно небольших размеров. При строительстве крупных объектов это расстояние увеличивается, в зависимости от глубины котлована, размеров здания, сложности его архитектуры. При необходимости глубокого котлована, обноска должна быть сплошной.

Тахеометр применяется, когда оси фундамента здания переносятся на обноску. Прибор позволяет очень точно определить углы, какой бы сложности не был проект, на каком бы рельефе не начиналось строительство. Проконтролировать правильность разбивки осей можно с помощью измерения диагоналей прямоугольника, которые должны быть абсолютно равны, в обратном случае, обноску нужно скорректировать.

Есть варианты разбивки без инструментальной поддержки. Например, египетский треугольник со сторонами 3,4 метра и 5 метров или метод пересечения двух кривых. Эти способы можно применять при строительстве небольших зданий и подсобных помещений на дачных участках или в личных подсобных хозяйствах.

Выполнение разбивки по пунктам.

Когда определены точки и плоскости, необходимо зафиксировать геодезические знаки с осевыми рисками. Это может быть бетонирование точек, прутьев арматуры, наведение на вехи, а также другие виды фиксации. Далее, тахеометр устанавливается на треногу, центрируется, как по круглому, так и по центрическому уровню, производится выравнивание на трегере юстировочными винтами. Устанавливается станция, режим работы. Он может быть отражательным или безотражательным. Разница — в использовании минипризмы для наводки на коротких расстояниях или плёнки (безотражательный режим) с учётом постоянных.

Выявляются главные и промежуточные разбивочные оси, соответствующие координатам объектов геодезической основы. Местоположение их фиксируется. Виды разбивочных осей зависят от формы строящегося объекта, его размеров, специфики рельефа местности. Возможны погрешности от 3 до 5 сантиметров (при определении детальных осей – 2-3 сантиметра).

Создаётся высотная геодезическая основа через закладку рабочих реперов (постоянных и временных). Далее ведутся детальные работы по выносу проектных точек в натуру. Промежуточные и фундаментные оси разбиваются по методикам, соответствующим характеристикам грунта, типу фундамента. Эти работы отличаются высокой точностью. Когда точки передаются на горизонты (исходный, монтажный) с помощью установки 2 реперов на каждый, это служит основой высотной разбивки. Нивелирующие ходы, проложенные от 2 исходных реперов определяют положение на исходном горизонте геодезического репера.

Рулеточные замеры должны выполняться для построения проектного расстояния. Инструмент (рулетка) для этих измерений должна быть качественной и проверенной. Учитываются также коэффициенты температурного режима (согласно таблице).

Исполнительная высокоточная съёмка – это заключительный этап изысканий. Она призвана показать соответствие проекта и наземных геодезических построений. Данные, снятые тахеометром, обрабатываются специальной программой, после чего принимается решение о необходимости корректировки строительного процесса.

Документирование полученной информации о разбивочных работах завершает подписание акта разбивки осей, акта приёма-передачи и исполнительной схемы осей, которые заверяются подписями и печатями сторон.

Заключение.

Вышеописанную, сложную, высокоточную процедуру разбивки осей в натуре, невозможно выполнить дилетанту, даже имеющему некоторые навыки в геодезии. Поэтому обязательно нужно обратиться к профессионалам из специализированных компаний. Стоимость работ определяется сложностью проекта, размерами здания, рельефа местности, где планируется строительство, поэтому цена рассчитывается с учётом всех факторов, влияющих на данный процесс. Сколько стоит конкретно Ваш заказ, будет рассчитываться непосредственно на объекте.

На этом все друзья. Спасибо за внимание. Отличного Вам дня и хорошего настроения. Пока!!

2 622 просмотров

ЛЕКЦИЯ 11



_______ Вынесение на местность основных или главных осей сооружения называется основными разбивочными работами.

_______ Разбивку промежуточных осей внутри здания, а также геодезический контроль за установкой элементов строительных конструкций в проектное положение называют детальными разбивочными работами.

1. Разбивка обноски. Вынесение осей на обноску. Закрепление осей

_______ Для удобства линейных измерений при детальной разбивке, а также для закрепления осей сооружения вокруг разбиваемого здания строят обноску.

_______ Обноска может быть сплошной и створной. Расстояние от края котлована до обноски должно быть не менее 3–4 м.

_______ Обноска должна удовлетворять следующим условиям:
• стороны обноски должны быть параллельны продольным и поперечным осям сооружения;
• она должна быть прямолинейной;
• она должна быть горизонтальной, чтобы не вводить поправки за наклон.

_______ Обычно обноска делается деревянной из столбов и струганных досок (толщиной 40–50 мм). Столбы забиваются через 3 м.

_______ Вставая с теодолитом на точки I, II, III, IV, на обноску сначала выносят основные оси (с помощью теодолита, при двух кругах) (на рис.1, 1-1, 8-8, А-А, В-В – основные) отличают на обноске точки m₁, m₂, n₁, n₂, p₁, p₂, q₁, q₂.

_______ Вынос точек контролируют путем примеров расстояний m₁–n₁, m₂–n₂, p₁–q₁, p₂–q₂.

_______ От основных осей (например, 1-1, А-А) откладывают расстояние до промежуточных – 2–2, 3–3 и т.д. Контроль – правильность расстояния 7–8. Если правильно, то забивают гвоздики в обноску, делают маркировку краской и подписывают название осей.

_______ Для сохранения осей на случай поломки обноски наиболее важные оси закрепляют створной обноской. На расстоянии до 20–30 м закладывают от сплошной обноски по два бетонных столбика с вбетонированными в них стержнями с насечками или углублениями.

_______ Если для этих знаков определить координаты (x, y, H) , то их можно использовать в качестве рабочих геодезических пунктов – например, для детальной разбивки.

2. Разбивка котлованов и фундаментов

_______ От основных осей здания закрепленных на обноске на местности выносят проекции нижнего контура котлована и линии верхней бровки котлована.

_______ Расстояние d от основных осей до нижнего контура должно быть указано на разбивочных чертежах (обычно 0,5–2 м).

_______ Расстояние d от проекции нижнего контура до верхней бровки вычисляются в зависимости от глубины котлована и коэффициента откоса К.

_______ Коэффициент откоса К отношение высоты откоса к заложению, то есть:

_______ В зависимости от глубины котлована и характера грунта К может быть от 1:0,25 до 1:2.

_______ Когда К задан d = h * m, линия верхней бровки закрепляется кольями, между которыми натягивают шнур для обозначения границы вскрытия.

3. Передача отметки на дно котлована и на высокую точку сооружения

_______ Применяемые в геодезии стальные рулетки практически не вытягиваются под весом 10 кг. Однако не следует оставлять их надолго в подвешенном состоянии без присмотра.

_______ При передаче отметки вверх рулетка подвешивается «лицом» к верхнему нивелиру. К нижнему нивелиру, если надо, рулетку поворачивают «лицом» перед взятием отсчета.

4. Фундаменты

_______ Фундаменты по конструктивным типам делятся на:
• ленточные,
• столбчатые,
• сплошные,
• свайные.

_______ По способу изготовления:
• монолитные,
• сборные.

_______ Ленточные фундаменты устраивают под стены зданий или под ряд колонн.

_______ Столбчатые чаще всего имеют вид отдельных опор под железобетонные или стальные колонны.

_______ Сплошные – железобетонная плита подо всей площадью здания. Устраивается, когда нагрузка значительная.

_______ Свайные состоят из забиваемых в землю свай.

_______ При монтаже сборных ленточных фундаментов на дно котлована с помощью отвесов с обноски сносят оси фундаментов.

_______ Начинают монтаж с установки угловых и маячных блоков (через 10–15 ч), на расстоянии 10–15 мм от гребней блоков натягивают монтажную проволоку. По ней устанавливают промежуточные блоки. Отклонение блоков от оси в плане и по высоте допускается обычно не более 10 мм.

_______ Перенос осей на дне котлована часто делают и теодолитом. Обязательно при двух кругах. При возведении монолитных ленточных фундаментов сначала строят опалубку.

_______ Разбивку опалубки производят так же: передают отметку на опалубку и отмечают на ней верхний срез фундамента с точностью 3–5 мм.

_______ Установка фундаментов под несущие колонны зависит от их устройства. Под железобетонные колонны устанавливают обычно фундаменты стаканного типа.

_______ Оси выносят с помощью отвесов. Отклонение осей станков от проектного – не более 5 мм.

_______ Бетонирование дна стакана производят так, чтобы было ниже проектной отметки на 2–3 см. После этого заполняют цементным раствором до нужной отметки.

_______ В фундаментах под металлические колонны для их крепления применяют анкерные болты.

_______ Анкерные болты устанавливают в теле фундамента с помощью специальных деревянных или стальных шаблонов.

_______ Отклонение анкерных устройств в плане и по высоте – ± 5мм.

5. Построение геодезической разбивочной сети на исходном и монтажном горизонтах

_______ За исходный горизонт принимают плоскость, проходящую через блоки фундаментов или перекрытие нулевого цикла.

_______ Монтажным горизонтом называют условную плоскость, проходящую через опорные площадки монтируемых элементов конструкций определенного этажа.

_______ Для производства геодезических работ при установке строительных конструкций необходимо на каждом горизонте создавать в качестве основы геодезическую разбивочную сеть.

_______ Разбивочная сеть на исходном горизонте создается в виде простых фигур, стороны которых совпадают или параллельны основным осям сооружения.

_______ Точки разбивочной сети выносятся на исходный горизонт от знаков, закрепляющих основные оси сооружения (полярный способ или способ прямоугольных координат). По точкам сети прокладывается нивелирный ход, опирающийся не менее чем на два репера.

_______ Иногда для удобства вводят условную систему высот.

_______ За ноль обычно принимают отметку чистого пола первого этажа.

_______ Перенесение точек геодезической разбивочной сети с исходного горизонта на монтажный может быть выполнено либо способом наклонного проектирования, либо способом вертикального проектирования.

_______ Предварительно разбивочные оси выносят на цоколь здания. Теодолит устанавливают точно в створе разбиваемой оси. Вынесение оси делается при двух положениях вертикального круга. Теодолит перед работой должен быть тщательно выверен. Применяется способ при зданиях малой и средней этажности (°).

_______ Выполняется специальными приборами вертикального визирования.

_______ Например, ОЦП – оптический центрировочный прибор. ПОВП – прибор оптического вертикального проектирования. РZL(ГДР) – прецизионный зенит – лот.

_______ В перекрытиях зданий предусматривается отверстие размером менее 15х15 см. Над отверстиями устанавливается палетка с координатной сеткой.

_______ Отсчеты по сетке берутся при повороте прибора через 90^°(0-90-180-270).

_______ Средние из отсчетов при 0-180 и 90-270 дают положения проектируемой точки на палетке.

_______ Положение точки переносится с палетки на монтажный горизонт и закрепляется.

_______ Прибор РZL дает ошибку 1 мм на 100 м вертикального расстояния. Число точек разбивочной сети, переносимой на монтажный горизонт, должно быть равно 3.

_______ Расстояние между ними тщательно измеряется и сравнивается с расстояниями на исходном горизонте.

_______ Oт этих точек строятся остальные точки разбивочной сети.

_______ Высотная сеть на монтажном горизонте создается методом геометрического нивелирования относительно реперов на исходном горизонте.

_______ При этом используется способ передачи отметок на высокую точку сооружения.

Подготовка разбивочных элементов и разбивка на местности круговой кривой

    Инструкция по прохождению теста

• Выберите один из вариантов в каждом из 10 вопросов;
• Нажмите на кнопку «Показать результат»;
• Скрипт не покажет результат, пока Вы не ответите на все вопросы;
• Загляните в окно рядом с номером задания. Если ответ правильный, то там (+). Если Вы ошиблись, там (-).
• За каждый правильный ответ начисляется 1 балл;
• Оценки: менее 5 баллов — НЕУДОВЛЕТВОРИТЕЛЬНО, от 5 но менее 7.5 — УДОВЛЕТВОРИТЕЛЬНО, 7.5 и менее 10 — ХОРОШО, 10 — ОТЛИЧНО;
• Чтобы сбросить результат тестирования, нажать кнопку «Сбросить ответы»;

1. Вынесение на местность основных осей сооружения называется:
   Детальными разбивочными работами
   Основными разбивочными работами
   Генеральными разбивочными работами
2. Обноска бывает :
   Сплошная и створная
   Основная и второстепенная
   Ведущая и вспомогательная
3. Расстояние от края котлована до обноски должно быть не менее.
   0,5 — 1,0 м
   1,0 — 2,0 м
   3,0 — 4,0 м
4. По способу изготовления фундаменты делятся на
   Срощенные и несрощенные
   Монолитные и сборные
   Свайные и столбчатые
5. Отметка, при передаче ее на дно котлована, вычисляется по формуле:
   H_b= Ha +a₁ -(b₁-a₂)-b₂
   H_b= Ha +a₁ -(b₁-a₂)
   H_b= Ha +a₁ +(b₁-a₂)
6. Детальные разбивочные работы-это:
   Вынесение на местность основных или главных осей сооружения
   Разбивка промежуточных осей внутри здания, а также геодезический контроль за установкой элементов строительных конструкций в проектное положение
   Разбивка деталей фундамента
7. Коэфициент откоса котлована вычисляется по формуле:
   K= h/m
   K= 1/m
   K= 1/d
8. Под железобетонные колонны устанавливают обычно фундаменты.
   Стаканного типа
   Монолитные
   Сборные
9. В фундаментах под металлические колонны для их крепления применяют.
   Маяки
   Шаблоны
   Анкерные болты
10. Монтажным горизонтом называют
    Условную плоскость, проходящую через опорные площадки монтируемых элементов конструкций определенного этажа.
    Условную плоскость, проходящую через блоки фундамента
    Горизонтальную плоскость. проходящую через перекрытия нулевого цикла



Разбивка фундамента своими руками – что нужно знать?

Как происходит разбивка фундамента своими руками?

Ни для кого не секрет, что постройка дома должна начинаться с разметки фундамента. Это очень важный процесс, так как от качества выполнения работы зависит вся дальнейшая эксплуатация дома и безопасность человека. Конечно же, доверить провести разбивку следует специалистам. Но разбивка фундамента своими руками – не самый трудный процесс. Поэтому можно справиться и одному в домашних условиях.

Схема разметки фундамента садового дома.

Первым делом нужно подготовить:

• место постройки дома;
• территорию, где будет готовиться раствор;
• места для временных строений;
• место для отдыха.

Материалы, которые используются:

• металлические или деревянные колышки;
• шнур;
• треугольник;
• набор инструментов;
• водяной уровень.

Вернуться к оглавлению

Разбивка осей своими руками

Схема использования колышков для разметки линий фундамента.

Разбивка осей фундамента состоит из 3 этапов:

• определение главных осей;
• нанесение габаритных осей;
• обноска.

Чтобы сделать разбивку под фундамент своими руками, для начала нужно определить его главные оси. Это важная часть геодезической работы. Главными осями фундамента являются две перпендикулярные линии, которые берут начало от центров несущих стен. Их точка пересечения должна совпадать с точкой, в которой пересекаются диагональные оси, что тянутся от углов дома. Для переноса контура и осей с плана на местность достаточно положения одной точки, в которой пересекаются оси. Путем дальнейших измерений определятся остальные точки. Пересечение главных осей обозначается колышками, их центр закрепляется гвоздем.

Если дом небольшой и имеет простую форму, то разбивка не обязательна – можно сразу приступить к определению габаритных осей. Оси не должны расшатываться, так что их лучше закрепить колышками.

Габаритные оси – это линии, которыми указываются общие размеры конструкции дома на плане. Чтобы найти их, нужно на участке вынести две точки, которые составляют самую длинную ось дома. Затем на чертеже нужно показать расстояние между всеми осями.

При разметке фундамента важно знать и соблюдать некоторые правила:

1. Если дом квадратный или прямоугольный, следует строго следить, чтобы стены дома примыкали друг к другу под углом 90 градусов.
2. Если перекрытие делается крупнопустотными панелями, то фундамент должен иметь тот же самый размер панелей.

Вернуться к оглавлению

Способ разбивки фундамента «золотой» треугольник

Чертёж разбивки фундамента дома 3х3 м.

Одним из вариантов разбивки фундамента может быть построение «золотого» треугольника. Выбирается базовый угол. Забивается колышек, от которого задается направление будущей стены. Потом в этом направлении откладывается 4 м – устанавливается второй колышек. Туго натягивается шнурок между ними. Дальше нужно отмерить нить больше чем 3 и 5 м. Ту, что короче, нужно привязать к первому колышку, а дольше – ко второму. Нужно отметить на них точки 3 и 5 длины. Потом сводятся концы, а в месте пересечения ставится колышек. Получился треугольник с перпендикулярными сторонами (угол при основании 90 градусов).

Дальше размечаются стены. Параллельно катетам, шнурком откладывается 6 и 4 м. Здесь также прибиваются колышки. Уже имеется 3 угла постройки. Найти местоположение 4 угла не предоставит трудности. Нужно отложить 6 и 4 м с другой стороны и найти точку пересечения. Проверяем диагонали. Если они совпадают, значит все сделано правильно и забиваются колышки так, чтобы оставалось 30-40 см. Затем леска натягивается по периметру и выравнивается до совпадения отметок с помощью уровня.

Если дом небольшой и простой формы, то разбивка не обязательна, можно сразу приступить к определению габаритных осей. Оси не должны расшатываться, так что их лучше закрепить.

Вернуться к оглавлению

Как соорудить обноску?

Общий чертеж разметки фундамента дома.

Нельзя начинать земляные работы сразу после установки осей, так как с первыми ковшами почвы все колышки будут извлечены. Чтобы не произошла такая ситуация, дальше нужно делать обноску. Обноска фундамента – это два забитых в землю деревянных столба и прибитая между ними горизонтальная доска длиной 80-100 сантиметров, на высоте 90-120 сантиметров. Таким образом, обозначают контрольные точки осей.

Устанавливают обноску на расстоянии около 1,5 метра от будущих стен. На доску между этими столбами переносят размер котлована, толщину и положение стен и прочее. В верхнюю грань доски (ее нужно выровнять по уровню) забиваются гвозди в соответственных местах, чтобы показать положение осей здания.

Схема установки сплошной обноски.

Переносить оси фундамента на обноску можно с помощью геодезического устройства, которое называется теодолит. Так определение углов дома будет максимально правильным. Если такого приспособления нет, то есть вариант сделать это вручную, используя египетский треугольник с размерами 3,4 и 5 единиц длины.

Затем между гвоздями натягивается шнур – уровень. Дальше по диагонали проверяется расстояние между ними. В итоге должен получиться нулевой уровень дома. Перенос отметок обноски и ее горизонтальность осуществляется с помощью обыкновенного водяного уровня. После того, как произошла разбивка основных стен, можно приступать к разбивке остальных.

Безопасным расстоянием для обноски, чтобы рыть котлован, является 1,5 метра. Если планируемый котлован должен быть глубоким, то обноску фундамента лучше всего сделать сплошной. Принцип такой, что доски и столбцы размещаются по всему периметру фундамента.

Стоит помнить, что все разметочные шнуры используются только для разметки.

При выполнении других работ шнуры нужно убирать, так как они будут мешать. Есть возможность случайно их задеть, после чего они могут отклониться и придется все перемерять заново.

Также не стоит затягивать время разбивки осей вашего фундамента (больше месяца). При разных типажах почвы грунт просто может съехать и сдвинуть имеющуюся разбивку.

Принцип разбивки фундамента своими руками не сложный. К этому нужно серьезно отнестись, все замеры делать правильно, использовать качественное оборудование.

Иерархическая структура продукта

Что такое иерархическая структура продукта?

Иерархическая структура продукта — это эффективный инструмент, который детализирует физические компоненты конкретного рассматриваемого продукта или системы. Формальная PBS имеет форму иерархии. Он начинается с конечного продукта на вершине иерархии, за которым следуют подкатегории элементов продукта. Иерархическая структура продукта аналогична структурной декомпозиции работ (WBS).

Как и WBS, иерархическая структура продукта служит для сокращения сложного проекта или продукта на управляемые компоненты. В результате команды могут получить четкое представление о продукте, его компонентах и ​​о том, что требуется для обеспечения этих компонентов. На рис. 1 (ниже) представлен образец иерархической структуры продукта.

Как упоминалось ранее, PBS очень похожа на иерархическую структуру работ, которая также является распространенным инструментом управления проектами.В отличие от WBS, который фокусируется на работе, назначенной в проекте, PBS фокусируется на самом продукте. Более того, PBS в основном состоит из физических элементов продукта.

Зачем проектным группам нужна иерархическая структура продукта?

PBS — это, по сути, разбивка продукта на необходимые компоненты. Цель этой разбивки — обеспечить визуальное представление компонентов продукта и взаимосвязи между этими компонентами.В свою очередь, планировщики продукта получают визуальное представление, которое дает четкое представление о том, что требуется для конечного продукта.

Процесс создания PBS начинается с того, что команда проекта разбирает продукт на последующие продукты. PBS — это иерархическая структура, которая начинается с основного продукта, который подразделяется на более мелкие системы.

Создайте PBS бесплатно с MindView

Руководство по разработке структурной декомпозиции продукта

При создании иерархической структуры продукта необходимо учитывать следующие рекомендации:

• Верхний уровень представляет конечный продукт
• Суб-результаты содержат подкомпоненты конечного продукта
• Определение компонентов продукта в рамках группового сотрудничества
• Описание продуктов может быть полезным компонентом структурной декомпозиции продукта

Иерархическая структура продукта

vs.Иерархическая структура работ

Основное различие между PBS и WBS состоит в том, что структура управления продуктом включает только физические элементы продукта. Эти физические элементы включают в себя физические, концептуальные или функциональные элементы продукта. WBS, с другой стороны, включает необходимые данные и элементы обслуживания вместе с элементами физического продукта, которые предоставляет PBS. Проще говоря, PBS фокусируется на продукте, тогда как WBS фокусируется на работе, необходимой в проекте.

Инструменты для создания иерархической структуры продукта

Разработка иерархической структуры продукта — это коллективная работа, которая требует множества точек зрения и понимания конкретного продукта. Один из методов, используемых для сбора различных данных, — это проведение сеанса мозгового штурма между представителями нескольких отделов. Члены команды могут совместно работать и обмениваться мыслями с помощью простых материалов, таких как доска, карточки для заметок или блокноты для заметок.

По мере развития идей карточки, вывешенные на стене, можно реорганизовать, пока команда обсуждает различные компоненты, необходимые для конечного продукта. MindView — это программный пакет для отображения разума, который поддерживает структурные декомпозиции работ, схемы проектов, диаграммы Ганта и легко экспортирует в Microsoft Project для дальнейшего определения расписания. На рисунке 3 представлен пример структурной декомпозиции работ с использованием MindView.

Эти простые сеансы мозгового штурма не требуют технологий.Однако без технологического подхода трудно делиться идеями и распространять их в электронном формате. К счастью, есть несколько инструментов, которые подходят специально для таких мозговых штурмов. Такие технологические инструменты, как MindView, поддерживают отображение разума, мозговой штурм и структурную разбивку продуктов.

.

Фонд JPB —

Фонд JPB

Наша миссия

Продвигать возможности в Соединенных Штатах посредством трансформационных инициатив, которые расширяют возможности людей, живущих в бедности, обогащают и поддерживают окружающую среду, а также позволяют проводить новаторские медицинские исследования.

Программные области

Мы продвигаем возможности людей переехать и избежать бедности, поддерживая работу в областях справедливости в отношении здоровья, демократии и экономической справедливости

Благодаря инновационной модели сотрудничества мы поддерживаем медицинские исследования ученых мирового уровня, исследующих хронические заболевания с разных точек зрения.Мы также поддерживаем исследования мозга в области обучения и памяти, в частности, путем изучения механизмов, которые способствуют неврологической дисфункции.

Мы делаем упор на создание здоровых и устойчивых сообществ путем финансирования инициатив, направленных на решение вопросов энергетики, здоровья окружающей среды, зеленой инфраструктуры и укрепления полей.

Наши ценности

Собственный капитал

Мы работаем через призму разнообразия, справедливости и инклюзивности, и мы стараемся понимать взгляды всех.

Лидерство

Мы делаем ставку на дальновидных лидеров, способных построить сильные организации на долгую перспективу. Мы развиваем прочные отношения с этими лидерами и стремимся помочь им расти.

Удар

У нас высокие стандарты как для нашей работы, так и для наших грантополучателей.

Смелость

Мы поддерживаем инициативы, направленные на создание устойчивых и значительных изменений, часто в широком масштабе.

Партнерство

Мы считаем, что благодаря продуктивному партнерству и совместной выдаче грантов мы можем добиться гораздо большего воздействия, чем мы могли бы действовать в одиночку.

Профилактика

Мы считаем, что профилактика более значима, чем восстановление.

Фонд JPB тщательно отбирает организации, от которых мы запрашиваем заявки на гранты.Поэтому мы не принимаем незапрошенные предложения. Фонд не финансирует попытки повлиять на законодательство или другие виды защиты интересов и поддерживает исключительно грантополучателей из США.

875 Third Avenue, 29th Floor, New York, NY 10022

Авторские права © 2020 Фонд JPB

.
