Раствор для кладки пропорции: Пропорции цемента и песка для кладки кирпича | Цемент-Снаб

Пропорции цементного раствора для кладки кирпича

Содержание

• Виды составов
• Описание основных компонентов
• Характеристика и пропорции различных растворов
  • Известковый
  • Цементный и цементно-известковый
• Технология приготовления
• Требования к готовому составу

Вопрос как правильного приготовить для кирпичной кладки раствор на основе цемента с годами не теряет своей актуальности. При кажущейся простоте процесса он обладает нюансами, знание которых поможет избежать ошибок. Свидетельством многогранности изучаемой темы является неразгаданная тайна приготовления составов, используемых при строительстве древних храмов, которые сохранили свою целостность до нашего времени.

Виды составов

Для создания прочной кладки из кирпича применяют строительные растворы разных видов. Технология их приготовления обладает определенным сходством. Любой состав для кладки кирпича имеет в наличии три ключевых компонента: наполнитель, в роли которого чаще всего выступает песок, вяжущее вещество и вода.   Ключевое отличие состоит в вяжущем элементе. Добиться большей вязкости или пластичности помогают дополнительные вещества в виде глины, клея ПВА и прочих добавок.

Цементная смесь является основным вяжущим компонентом при приготовлении для кладки кирпича строительного раствора. Кроме нее эти функции выполняют:

• известь;
• глина;
• цементно-известковая смесь.

Исходя из технологических свойств, можно приготовить следующие цементные составы для кладки кирпича:

• Тощие. Обладают малым количеством связующего вещества. Для них характерна низкая пластичность и прочность, что в дальнейшем приведет к растрескиванию материала. Положительным моментом является дешевизна смеси.
• Жирные. Содержат увеличенный объем вяжущего компонента. Пластичность и высокая прочность в этом случае гарантирована, однако появляется склонность к растрескиванию и риск усадки при отвердевании.
• Оптимально приготовить нормальный цементный раствор, где соблюдение пропорций способствует сохранению всех положительных качеств при кладке кирпича.

Описание основных компонентов

Тщательный подбор основных компонентов цементного раствора позволит приготовить качественную массу, которая обеспечит прочную кладку кирпича. Для этого необходимо:

• Вода для замешивания требуется чистая, без примесей, грязи и инородных веществ. Идеально набрать ее из колодца. Температура жидкости зависит от сезона, когда требуется приготовить цементную массу: в летний период подойдет холодная вода, зимой она нуждается в дополнительном подогреве.
• Песок – неотъемлемый компонент цементного состава. Отсутствие следов глины и прочих примесей – обязательное условие, в противном случае период выветривания раствора из кладки ускорится.

  Совет! Определить качество песка непосредственно при закупке легко. Интенсивно желтый цвет свидетельствует о наличии дополнительных примесей, поэтому приготовить с ним раствор можно исключительно для забутовочной кладки.

• Основным компонентом, определяющим свойства будущего состава, является цемент. Для того, чтобы грамотно приготовить раствор и соблюсти правильные пропорции, ключевое значение имеет марка цементной смеси. Существует закономерность: чем выше марка вяжущего компонента – тем меньший объем нужен, чтобы приготовить раствор. При желании приготовить состав более темного оттенка, достаточно добавить в него графит или сажу или приобрести более высокую марку цемента. При этом следить за соответствием установленных пропорций обязательно!
• Приготовить цементную массу без закупки дорогостоящих пластификаторов помогут моющие средства. Для этой роли подойдут шампунь, стиральный порошок или жидкость для мытья посуды. Исключение составляет чистящее средство ввиду вероятности появления трещин на кладке кирпича.

Характеристика и пропорции различных растворов

Помимо цементного раствора в чистом виде, для кладки кирпича периодически применяют известковую и цементно-известковую смесь. Свойства, пропорции и в каких случаях лучше приготовить каждый из видов, рассмотрим подробно.

Известковый

Известковый раствор для кирпичной кладки применяется редко, это связано с ухудшением показателей прочности. Основная сфера его эксплуатации – дымоходные трубы из кирпичей или кладка фундамента для печи. Пропорции раствора для этих целей варьируются исходя из жирности извести. Чтобы приготовить оптимальный состав, на одну часть вяжущего компонента добавляют от 2 до 5 частей песка.

Цементный и цементно-известковый

При кладке кирпича неизменной популярностью среди строителей пользуется цементный раствор. Его отличительные характеристики:

• повышенная жесткость;
• самый холодный состав среди всех видов;
• однако эти характеристики одновременно обеспечивают и его повышенную прочность.

Пластичность состава напрямую связана с пропорциями вносимых компонентов. Отталкиваясь от марки сухой цементной смеси и требований, предъявляемых к кладке кирпича, раствор формируется в пропорциях, аналогичных известковому составу: на одну долю вяжущего компонента добавляют от 2 до 5 долей песка.

Известковое молоко увеличивает пластичность состава по сравнению с чисто цементным вариантом. Он становится более теплым, сохраняя при этом необходимую прочность, что обеспечивает широкий спектр применения. Единственное условие – невозможность применения, если уровень влажности выше нормы. Оптимальные пропорции вяжущих компонентов (в виде цемента и извести) и наполнителя составляют:

• для раствора М25 – 1/1/4;
• для раствора М50 – 1/0,5/4,5.

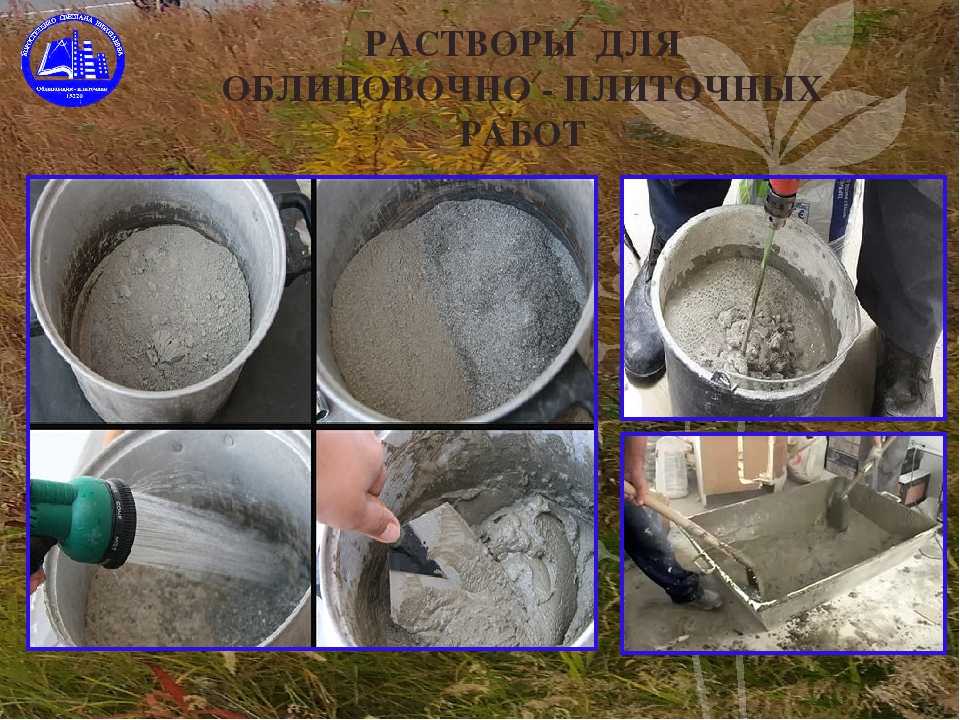

Технология приготовления

Секрет как приготовить качественный цементный раствор, предназначенный для кладки кирпича, предельно прост – правильно подобрать пропорции. Следует заранее подготовить инструменты – чистые ведра, объемную емкость для смешивания, совковую лопату и мастерок.

Ускорить весь процесс кирпичной кладки поможет применение бетономешалки (при наличии бригады строителей), для небольших объемов цементную смесь лучше замешивать вручную. Для этого следует:

• Подготовить к использованию песок путем просеивания с целью очищения от мусора и посторонних примесей.
  Желательно применять речной песок, если в наличии есть карьерный, то ограничение по фракции составляет не более 2,5 мм.
• Емкость наполняют цементом и песком. Если точные пропорции для кладки кирпича неизвестны, лучше приготовить классический вариант – на 1 ведро цемента добавить 4 ведра песка. При смешивании на выходе получится 40 л смеси, а не ожидаемые 50 л, благодаря заполнению цементном пространства между песком.

  Внимание! Количество необходимых компонентов рассчитывают по объему емкости в литрах, ориентироваться на вес в килограммах нельзя.

• Предварительно составляющие будущего цементного раствора тщательно смешивают до однородности, после чего добавляют воду. Усредненный показатель составляет 0,8 л в расчете на 1 кг цемента. Цементный раствор желательно приготовить с водой комнатной температуры (в пределах 15-20 ^оС). Процедура постепенного добавления жидкости сопровождается периодическим перемешиванием состава для кладки кирпича. В противном случае тяжелый песок будет оседать на дно и выдавливать воду наверх.

Если приготовить цементную массу получилось правильно, и все пропорции были соблюдены, по своей консистенции она будет напоминать домашнюю густую сметану.

Требования к готовому составу

1. Пластичность состава. Это влияет на заполнение пустот и неровностей в кладке кирпича.
2. Высокий уровень адгезии с кирпичом.
3. Оптимальное время схватывания. Быстрое застывание делает невозможным нормальный процесс работы. Цементные составы должны сохранять пластичность на протяжении полутора-двух часов. При добавлении извести период продлевается еще на 3 часа.
4. Качественный раствор обеспечивает формирование тонкого равномерного слоя.
5. После застывания смесь должна сохранять прочность, иначе кладка кирпича подвергнется деформации.
6. Обладает достаточными изоляционными свойствами.

Совет! При кладке кирпича в условиях летней жары лучше приготовить смесь с повышенной подвижностью.

Изменить пластичность и подвижность готовой цементной смеси позволит введение пластификаторов. Помимо стандартных поверхностно-активных средств существуют и народные способы в виде обычных моющих средств.

Соблюдение рекомендаций позволит грамотно приготовить раствор из цемента, который будет способствовать качественному строительному процессу.

• Состав и пропорции раствора для кладки кирпича
• Как сделать цветной раствор для кирпича
• Размер и вес белого силикатного кирпича
• Кирпич облицовочный силикатный

Как правильно делать раствор для кладки кирпича: пропорции

Кирпичные сооружения считаются одними из самых надежных, при правильной эксплуатации срок их службы составляет десятки лет. У каждого мастера есть своя методика укладки и подготовки материалов, но все специалисты работают по общепринятым методикам. В первую очередь выбирают хороший материал, его можно найти без особых проблем, посетив сайт кирпичного завода. Здесь большой выбор продукции, которая отвечает всем стандартам ГОСТ. Подобрать можно любой образец, ознакомившись с его техническими характеристиками.

Второй приоритетный вопрос – раствор для кладки кирпича. Его можно купить готовый или замесить самостоятельно, подобрав сырье. Важно использовать качественные составляющие, ведь от них зависит прочность материала после затвердевания. Здесь нужно также соблюдать технологию работ и не допустить ошибок. В этой статье мы поговорим обо всех тонкостях приготовления раствора для кладки кирпича с соблюдением пропорций.

Нет универсального раствора для кладки кирпича – существуют разные «рецепты», которые популярны среди мастеров. Каждый из них подбирают под определенные цели, предъявляя к материалам строгие требования. Опытные специалисты всегда стараются самостоятельно делать замес, либо оформляют заказ в проверенных компаниях.

Выбирают из следующих вариантов:

1. Цементный – его основным компонентом является цемент марки М400/500, а также песок и вода. Последний компонент добавляется в конце, когда приготавливается сухая субстанция. Соотношение цемента к песку может быть 1:3 или 1:6 в зависимости от качества. Перемешивание осуществляется до клейкой однородной вяжущей субстанции. Это самый популярный рецепт, который еще называют «народным», его часто используют для укладки стен зданий или сооружений.
2. Известковый – используется значительно реже, поскольку обладает низким запасом прочности. Однако он более пластичен, в связи с чем часто используется для укладки внутренних перегородок. Его готовят из извести и песка, последнего компонента берут в 2-5 раз больше на усмотрение специалиста.
3. Известково-цементный раствор – также считается универсальным. Он состоит из цемента, песка и гашеной извести. Сначала перемешивают первые два компонента, затем добавляют известняк, который дополнительно фильтруют. Готовят его именно по такому алгоритму, тогда смесь получается умеренно пластичная и с хорошей адгезией.

Расчет пропорций раствора для укладки

После того, как мы выбрали и приготовили смесь, нужно сразу рассчитать, сколько ее потребуется для работ – здесь руководствуются следующими правилами:

• при толщине стен в 1 кирпич средний расход составляет 65 л на кв. метр;
• если укладка идет в 1,5 элемента, потребуется 100 л смеси на 1 м2;
• для строительства в 2 кирпича расход составляет 135 л на такую же площадь;
• зная этот принцип, далее рассчитываем весь объем кладки, умножив всю длину стен здания на высоту и ширину;
• от полученной суммы вычитаем площадь всех проемов, которую определяем по аналогичной формуле;
• чтобы узнать, сколько материала потребуется, нужно умножить полученное число на коэффициент 0,2 или 0,3.

Рекомендуется делать подсчеты с запасом, взяв за основу коэффициент расхода равный 0,3. Если нужно выложить небольшую площадь, например, 2, 3, 4 или 5 кв. метров, можно посчитать все гораздо проще: умножив средний расход раствора согласно толщине стены на общую площадь.

Главное – не ошибиться в пропорциях, поскольку от них зависит качество приготовленной смеси. Использовать нужно только чистый песок и надежный цемент, отвечающий всем стандартам ГОСТ.

Другие статьи

РАСТВОРЫ ДЛЯ БЕТОННОЙ КЛАДКИ — NCMA

ТЭК 09-01А

ВВЕДЕНИЕ

В то время как раствор составляет лишь небольшую часть общей площади стены в строительстве из бетонной кладки (примерно 7 процентов), его влияние на характеристики стены является значительным. Раствор выполняет множество важных функций: он соединяет блоки вместе в единую структурную сборку, герметизирует швы от проникновения воздуха и влаги, компенсирует небольшие смещения в стене, компенсирует небольшие различия между размерами блоков и связывает арматуру швов, связи и анкеры таким образом, чтобы все элементы работают как сборка.

МАТЕРИАЛЫ ДЛЯ РАСТВОРОВ

ASTM International поддерживает следующие национальные стандарты для строительных растворов и материалов, обычно используемых в строительных растворах:

Портландцемент (ASTM C150, ссылка 4d) представляет собой гидравлический цемент (схватывается и затвердевает в результате химической реакции с водой). ) и является одним из основных компонентов раствора. Типы I (нормальный), II (умеренная сульфатостойкость) и III (высокая ранняя прочность) разрешены в соответствии с ASTM C270 (ссылка 4f). Портландцементы с воздухововлекающими добавками (IA, IIA и IIIA) могут использоваться в качестве альтернативы каждому из этих типов.

Кладочный цемент (ASTM C91, ссылка 4b) представляет собой гидравлический цемент, состоящий из смеси портландцемента или смешанного гидравлического цемента и пластифицирующих материалов (таких как известняк, гашеная или гидравлическая известь) вместе с другими материалами, вводимыми для воздействия на такие такие свойства, как время схватывания, удобоукладываемость, водоудерживающая способность и долговечность. Кладочные цементы классифицируются как тип M, тип S или тип N в соответствии с ASTM C270. Кроме того, кладочный цемент типа N можно комбинировать с портландцементом или смешанным гидравлическим цементом для получения строительных растворов типа S или M.

Растворный цемент (ASTM C1329, ссылка 4j) представляет собой гидравлический цемент, аналогичный кладочному цементу, с дополнительным требованием минимальной прочности сцепления.

Смешанные гидравлические цементы (ASTM C595, ссылка 4g) состоят из стандартного портландцемента или портландцемента с воздухововлекающими добавками (обозначается -A), объединенных путем смешивания с такими материалами, как доменный шлак (S) или пуццолан (P & PM), который обычно представляет собой летучую золу. Смешанные цементы типов IS, IS-A, IP, IP-A, I(PM) или I(PM)-A могут использоваться в качестве альтернативы портландцементу для производства строительных растворов, соответствующих стандарту ASTM C270. Типы S или SA (шлакоцемент) также могут использоваться в строительных растворах, отвечающих требованиям спецификации свойств ASTM C270 (таблица 2 настоящего ТЭК).

Негашеная известь (ASTM C5, ссылка 4a) представляет собой кальцинированный (обожженный-декарбонизированный) известняк, основными компонентами которого являются оксид кальция (CaO) и оксид магния (MgO). Перед использованием негашеная известь должна быть гашена (химически смешана с водой). Полученную известковую замазку необходимо хранить и давать гидратироваться не менее 24 часов перед использованием. Следовательно, негашеная известь редко используется в строительных растворах.

Гашеная известь (ASTM C207, ссылка 4e) представляет собой сухой порошок, полученный путем обработки негашеной извести достаточным количеством воды, чтобы удовлетворить ее химическое сродство к воде. ASTM C207 обозначает тип N (обычный), тип S (особый) и воздухововлекающие гашеную известь типа NA и типа SA. Гашение гашеной извести не требуется, поэтому гашеная известь сразу пригодна к употреблению и намного удобнее, чем негашеная. ASTM C207 ограничивает количество негидратированных оксидов в гашеной извести типа S или типа SA, обеспечивая прочность раствора, приготовленного с использованием этой извести. Известь типов N или NA обычно не используется в строительных растворах; тем не менее, они разрешены, если в ходе испытаний или протоколов испытаний показано, что они не наносят ущерба прочности строительного раствора. Использование извести с воздухововлекающими добавками разрешено только в растворах, содержащих цемент без воздухововлекающих добавок.

Заполнители (ASTM C144, ссылка 4c) для строительного раствора состоят из природного или промышленного песка. Искусственный песок – это продукт, полученный путем дробления камня, гравия или доменного шлака с воздушным охлаждением. Для него характерны острые частицы угловатой формы. Пределы градации установлены в ASTM C144 как для природных, так и для искусственных песков. Можно использовать заполнители, которые не соответствуют этим пределам градации, при условии, что полученный раствор соответствует требованиям спецификации свойств ASTM C270, как показано в таблице 2.9.0005

Вода для кладочного раствора (ASTM C270, ссылка 4f) должна быть чистой и не содержать вредных количеств кислот, щелочей или органических материалов. Питьевая вода сама по себе не рассматривается, но вода, полученная из источников питьевого водоснабжения, считается пригодной для использования.

Добавки (также иногда называемые модификаторами или добавками) для кладочных растворов (ASTM C1384, ссылка 4k) доступны для различных целей. Добавки функционально классифицируются как усилители сцепления, усилители удобоукладываемости, ускорители схватывания, замедлители схватывания и гидрофобизаторы. Поскольку хлориды ускоряют коррозию стальной арматуры и аксессуаров, ASTM C1384 предусматривает, что примеси добавляют не более 65 частей на миллион (0,0065%) водорастворимого хлорида или 90 частей на миллион (0,0090%) кислоторастворимого хлорида по массе портландцемента. Точно так же Спецификации для каменных конструкций (ссылка 3) ограничивают примеси не более чем 0,2% ионов хлорида. Документ также ограничивает количество пигментов для окрашивания не более чем от 1 до 10% от массы цемента в зависимости от типа пигмента.

Воздействие материалов на строительный раствор

Благодаря разнообразию доступных материалов кладочные растворы могут быть составлены таким образом, чтобы обеспечить желаемые свойства для большинства конкретных рабочих задач. Каждый из отдельных ингредиентов (цемент, известь, песок, вода и любые присутствующие модификаторы) влияет на характеристики раствора. Портландцемент обеспечивает прочность и долговечность. Известь придает удобоукладываемость, водоудержание, а также некоторые ограниченные вяжущие и аутогенные целебные свойства. Песок действует как наполнитель и придает раствору плотность, помогая уменьшить усадку и предотвратить растрескивание. Вода действует как смешивающий агент, смазка, а также необходима для гидратации портландцемента.

Различные варианты материалов изменяют характеристики раствора предсказуемым образом. Изменения в типе цемента вызывают небольшие изменения в характеристиках схватывания, удобоукладываемости, цвете и наборе прочности. Использование воздухововлекающего цемента или извести обычно приводит к снижению водопотребления, улучшению удобоукладываемости, повышению морозостойкости и снижению прочности сцепления. Кладочные цементы, используемые отдельно или в сочетании с портландцементом, обеспечивают строительные растворы с превосходной удобоукладываемостью и морозостойкостью; однако сила связи может быть снижена. Следовательно, расчетные допустимые значения напряжения при изгибе варьируются в зависимости от типа раствора и цементных материалов или извести, используемых для неармированной кладки (ссылка 1).

Изменения типа и градации песка влияют на свойства раствора. Природный песок обеспечивает улучшенную удобоукладываемость при более низкой потребности в воде из-за сферической формы частиц, в то время как искусственный песок требует дополнительного количества воды из-за своей угловатой формы. Как правило, хорошо отсортированные заполнители уменьшают сегрегацию в пластиковом растворе, что, в свою очередь, препятствует вытеканию и улучшает удобоукладываемость. Песок с недостаточным содержанием мелких частиц обычно дает жесткие растворы, в то время как пески с чрезмерным содержанием мелких частиц обычно приводят к получению строительных растворов с более низкой прочностью на сжатие.

ТИПЫ РАСТВОРА

Строительные нормы и правила обычно определяют типы раствора, как указано в ASTM C270, Стандартные технические условия на раствор для модульной кладки (ссылка 4f). В настоящий стандарт включены четыре типа строительных растворов: M, S, N и O. Однако строительные нормы и правила обычно требуют типов M, S и N. Строительные нормы и правила также могут ограничивать использование некоторых растворов для конкретных целей. Например, для эмпирического проектирования фундаментных стен требуется раствор типа M или S, а для кладки стеклопакетов требуется раствор типа N или S (ссылка 1). Для категорий сейсмостойкости D, E и F требуется портландцемент/известь или цементный раствор типа S или M (ссылка 1).

ПРОПОРЦИОННЫЙ РАСТВОР

Все типы строительных растворов регулируются одной из двух спецификаций, содержащихся в ASTM C270: спецификацией пропорции или спецификацией свойств. В проектных документах следует указывать только одну из спецификаций, а не обе. Спецификация пропорции (Таблица 1) предписывает объемные части каждого ингредиента, необходимые для получения определенного типа строительного раствора. Комбинация портландцемента и извести может использоваться в качестве вяжущего вещества в каждом типе раствора. Кроме того, доступны кладочные цементы (ссылка 4b) или растворные цементы (сноска 4j), которые соответствуют требованиям растворов M, S и N с дополнительным добавлением цемента или без него.

В качестве альтернативы разрешенные материалы можно смешивать в контролируемых пропорциях при условии, что полученный раствор соответствует физическим требованиям, установленным в ASTM C270, как показано в Таблице 2. Необходимо соблюдать соотношение заполнителей, указанное в Таблице 2. Соответствие спецификации свойств ASTM C270 устанавливается путем проведения испытаний раствора, приготовленного в лаборатории, во время предварительной оценки раствора, предложенного для проекта. Затем лаборатория устанавливает пропорции раствора на основе успешных испытаний. Эти пропорции затем соблюдаются при приготовлении полевого раствора.

ТАБЛИЦА 1—Требования спецификации ASTM C270 относительно пропорций (ссылка 4)

Таблица 2—Требования спецификации свойств ASTM C270

СВОЙСТВА КЛАДОЧНОГО РАСТВОРА окончательные стандарты, по которым можно их измерить.

В зависимости от конкретных обстоятельств для данного проекта критерии выбора раствора основаны на соображениях конструкции, свойствах раствора в пластичном состоянии или свойствах раствора в отвержденном состоянии. Учет каждого необходим для достижения желаемого результата.

Свойства пластичного раствора

Удобоукладываемость – это свойство раствора, характеризующееся однородной пластичной консистенцией, что облегчает его нанесение. Это свойство наиболее важно для каменщика. Рабочий раствор легко растекается под кельмой; прилипает к вертикальным поверхностям во время обработки, размещения и укладки устройства; поддерживает выравнивание по мере позиционирования других юнитов; и обеспечивает водонепроницаемое закрытое соединение при обработке.

После того, как пропорции смеси установлены, добавление воды должно соответствовать количеству, необходимому для улучшения укладки раствора без ущерба для способности поддерживать кладку. Адекватное содержание воды способствует тесному контакту между единицей и раствором, что необходимо для удовлетворительного сцепления. В то время как содержание воды оказывает наибольшее влияние на удобоукладываемость строительного раствора, вяжущие материалы, градация заполнителя и воздухововлечение также вносят меньший вклад.

Водоудержание раствора — это мера способности раствора сохранять свою пластичность при воздействии атмосферы или сил поглощения бетонной кладки. Растворы с низкой водоудерживающей способностью быстрее затвердевают, что затрудняет каменщику укладку и регулировку блока кладки во время укладки. Растворы с желаемыми водоудерживающими характеристиками позволяют каменщику укладывать слой раствора на две или три единицы вперед, прежде чем размещать последующие единицы. Водоудерживающая способность зависит от свойств вяжущих материалов, градации песка и пропорций раствора.

Промежуток времени между нанесением слоя раствора и укладкой блока должен быть сведен к минимуму, поскольку удобоукладываемость уменьшится, так как вода впитается в блок. Если пройдет слишком много времени, прежде чем блок будет помещен на свежую подушку из раствора, блоки будут менее легко позиционироваться, и связь будет уменьшена.

Испарение воды затворения из строительного раствора может потребовать повторного отпуска (замешивания с дополнительным количеством воды). Как правило, это не вредно, если это делается до гидратации раствора. Во избежание затвердевания при гидратации, раствор должен быть помещен в окончательное положение в течение 2,5 часов после первоначального смешивания (ссылка 3), если только не используются специальные добавки, замедляющие схватывание.

Свойства затвердевшего раствора

Свойства затвердевшего раствора, влияющие на характеристики готовой бетонной кладки, включают сцепление, прочность на сжатие и долговечность. Эти свойства трудно измерить, кроме как в лабораторных или полевых образцах, приготовленных в контролируемых условиях. Тем не менее, ASTM C1324, Стандартный метод испытаний для исследования и анализа затвердевшего кладочного раствора (ссылка 4i), содержит процедуры петрографического исследования и химического анализа компонентов кладочного раствора в затвердевшем состоянии. 0,35 унции. Образца (10 г) обычно достаточно как для петрографического, так и для химического анализа. Однако при получении образца важно убедиться, что образец является репрезентативным для рассматриваемого раствора, т. е. исходного раствора, а не точечного раствора или других растворов, используемых в проекте.

Связка – это термин, используемый для описания как степени контакта между раствором и единицей, так и прочности сцепления. Сцепление зависит от нескольких факторов, включая свойства строительного раствора, характеристики поверхности изделия, качество изготовления и отверждение. При прочих равных условиях прочность сцепления будет увеличиваться по мере увеличения прочности раствора на сжатие, хотя и не прямо пропорционально. Адгезия также может быть эффективно увеличена за счет использования правильно разработанных строительных растворов с содержанием воды, обеспечивающим хорошую удобоукладываемость.

Прочность на сжатие, пожалуй, наиболее часто измеряемая характеристика строительного раствора, но, возможно, наиболее неправильно понимаемая. Всякий раз, когда предполагается использовать результаты прочности на сжатие для определения соответствия строительного раствора спецификациям свойств ASTM C270, испытания на прочность на сжатие должны проводиться в соответствии с лабораторными процедурами, требуемыми ASTM C270. Тем не менее, полевые испытания раствора на сжатие должны проводиться в соответствии со стандартом ASTM C780, Стандартным методом испытаний растворов для предварительной и строительной оценки строительных растворов для простой и армированной кирпичной кладки (ссылка 4h) и предназначены только для проверки совместимости материалов и процедур, не для определения прочности раствора (ссылка 3). ASTM C780 не содержит требований к минимальной прочности на сжатие полевого раствора. Прочность раствора в стене будет намного выше, чем при полевых испытаниях, из-за пониженного водоцементного отношения из-за поглощения воды смесью в блоках кладки и значительно уменьшенного коэффициента формы в растворном шве по сравнению с испытательным кубиком раствора. ASTM C 780 признает это и указывает, что прочность не должна толковаться как показатель фактической прочности строительного раствора.

Стойкость раствора также является важным фактором для парапетов или других стен, подвергающихся экстремальному воздействию погодных условий. Перешлифовка или чрезмерный отпуск могут снизить долговечность. Высокопрочные растворы и растворы с вовлечением воздуха обеспечивают повышенную долговечность. Для более подробного обсуждения полевых испытаний строительного раствора см. TEK 18-5B, Испытание кладочного раствора (ссылка 2).

Ссылки

1. Строительные нормы и правила для каменных конструкций, ACI 530-02/ASCE 5-02/TMS 402-02. Отчет Объединенного комитета по стандартам каменной кладки, 2002 г.
2. Испытание кладочного раствора, ТЭК 18-5Б. НЦМА, 2014.
3. Спецификации для каменных конструкций, ACI 530.1-02/ASCE 6-02/TMS 602-02. Отчет Объединенного комитета по стандартам каменной кладки, 2002 г.
4. Ежегодный сборник стандартов ASTM за 2004 г. , Американское общество по испытаниям и материалам:
   4a. C5-03, Стандартные технические условия на негашеную известь для строительных целей.
   4б. C91-03a, Стандартные технические условия на кладочный цемент.
   4с. C144-03, Стандартные технические условия на заполнитель для кладочного раствора.
   4д. C150-04, Стандартные технические условия на портландцемент.
   4д. C207-04, Стандартные технические условия на гашеную известь для каменной кладки.
   4ф. C270-03b, Стандартные технические условия на раствор для модульной кладки.
   4г. C595-03, Стандартные технические условия на смешанные гидравлические цементы.
   4ч. C780-02, Стандартный метод испытаний для предварительной и строительной оценки строительных растворов для простой и армированной кирпичной кладки.
   4и. C1324-03, Стандартный метод испытаний для исследования и анализа затвердевшего кладочного раствора.
   4ж. C1329-04, Стандартные технические условия на цементный раствор.
   4к. C1384-03, Стандартные технические условия на добавки для кладочных растворов.

NCMA TEK 9-1A, редакция 2004 г.

NCMA и компании, распространяющие эту техническую информацию, отказываются от какой-либо ответственности за точность и применение информации, содержащейся в этой публикации.

Соотношение смешивания для раствора для укладки кирпича, бетонных плит, пола и плитки

Соотношение компонентов раствора для укладки кирпича, бетонных плит, пола и плитки | соотношение компонентов для раствора | соотношение компонентов для плитки motar | соотношение компонентов для известкового раствора | состав смеси для бетонной плиты |соотношение смеси для бетонного пола | пропорция смеси для бетонных кирпичей | соотношение смеси для цементных блоков.

Когда мы мечтаем о строительстве нового дома, желаем добиться требуемой повышенной прочности и долговечности любой конструкции, соотношение растворной смеси является важным фактором, определяющим прочность и долговечность вашего дома.

Раствор представляет собой рабочую пасту из цемента и песка, которая затвердевает, чтобы связать строительные материалы, такие как камни, кирпичи и бетонные блоки кладки, для заполнения и герметизации неравномерных зазоров. между цементным песком и заполнителем, равномерно распределяя их вес, а иногда и добавляя декоративные цвета или узоры к кирпичным стенам.

◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube

Вам также следует посетить:-

1) что такое бетон, его виды и свойства

2) расчет количества бетона для лестницы и его формула

Раствор представляет собой смесь цемента, песка и воды для приготовления в виде пасты эта паста используется при кладке кирпича, укладке плитки и штукатурке. В древние времена, когда цемент еще не был открыт, вместо цемента в качестве клея и вяжущего материала использовали известь. Известковый раствор изготавливается путем смешивания извести и заполнителя, такого как песок, с водой. Но в настоящее время известковый раствор создается путем смешивания цементной извести и песка в необходимой пропорции.

Чтобы добиться более высокой прочности и долговечности любой конструкции, строительный материал, такой как цемент, песчаный заполнитель и вода, смешивают в необходимой пропорции, чтобы получилась паста в виде раствора. Обычно растворная смесь состоит из 3-6 частей песка и 1 части цемента. Смесь должна быть не слишком влажной и не слишком сухой.

Для каждого элемента строительной конструкции существуют различные пропорции растворной смеси (соотношения цемента и песка). Обычно это выглядит следующим образом:-
1) Для кладки строительных блоков/кирпича соотношение растворной смеси = 1:3, 1:4, 1:5 и 1:6.

2) Для железобетона соотношение растворной смеси = 1:2:3, 1:1,5:3 и 1:1:2. Крупный заполнитель 20 мм, измельченный до 10 мм, будет в два раза больше соответствующего мелкого заполнителя.

3) Для штукатурных работ соотношение растворной смеси (соотношение цемента и песка) = 1:2, 1:3, 1:4 и 1:5.

4) Для простого цементного бетона соотношение растворной смеси (цемент к песку) = 1:3, 1:4, 1:5 и 1:6.

Соотношение растворной смеси для кирпичной кладки :- в соответствии с общими рекомендациями, для блочных/кирпичных работ или каменной кладки, как правило, соотношение растворной смеси составляет 1:3 (1 часть цемента на 3 части песка), 1:4 (1 часть часть цемента на 4 части песка), 1:5 (1 часть цемента на 5 частей песка) и 1:6 (1 часть цемента на 6 частей песка).

Соотношение растворной смеси для штукатурки :- в соответствии с общими рекомендациями, для штукатурки или штукатурки наружных или внутренних стен, как правило, соотношение растворной смеси составляет 1:4 (1 часть цемента на 4 части песка), 1:5 (1 часть часть цемента на 5 частей песка) и 1:6 (1 часть цемента на 6 частей песка).

Соотношение растворной смеси для железобетона :- согласно общим рекомендациям, для железобетона или железобетона, как правило, соотношение растворной смеси составляет 1:2 (1 часть цемента на 2 части песка), 1:1,5 (1 часть цемента на 2 части песка). 1,5 части песка) и 1:1 (1 часть цемента на 1 часть песка). Крупный заполнитель 20 мм, измельченный до 10 мм, будет в два раза больше соответствующего мелкого заполнителя.

Соотношение растворной смеси для PCC :- в соответствии с общими рекомендациями, для простого цементного бетона или PCC, как правило, соотношение смеси составляет 1:3 (1 часть цемента на 3 части песка), 1:4 (1 часть цемента на 4 части песка), 1:5 (1 часть цемента на 5 частей песка) и 1:6 (1 часть цемента на 6 частей песка).

Для приготовления стандартной растворной смеси из цемента и песка обычно соотношение смеси для раствора составляет 1:6, в котором 1 часть цемента и 6 частей заполнителя в виде песка. Это обычно используемое, идеальное, идеальное, наилучшее и стандартное соотношение смеси для раствора, используемого для каменных, штукатурных работ, укладки плитки и других кладочных работ. Другие пропорции растворной смеси, такие как 1: 3, 1: 4 и 1: 5, также применимы и используются для различных целей.

Кирпичная кладка – это кладка кирпича для формирования наружной стены и перегородки или внутренней стены в доме, а также в качестве подпорной стены, ограждающей стены. Кирпичная стена имеет толщину 9 дюймов, широко известную как двойная кирпичная стена, и толщиной 4 дюйма, широко известная как одинарная кирпичная стена.

Типичное соотношение растворной смеси для кирпичной кладки составляет 1:6 (1 часть цемента и 6 частей песка) и 1:4 (1 часть цемента и 4 части песка), используемые для возведения кирпичной стены в доме. Как правило, пропорция смеси раствора 1: 6 (1 часть цемента и 6 частей песка) используется для 9Наружная кирпичная стена толщиной в дюйм или двойное соотношение смеси кирпича и раствора 1: 4 (1 часть цемента и 4 части песка) используются для внутренней кирпичной стены толщиной 4 дюйма или одинарного кирпича.

В древности известковый раствор изготавливали из смеси извести, песка и воды, их соотношение должно быть 1:3, в котором 1 часть извести в качестве вяжущего материала и 3 части используется песок. Между частицами песка имеется много пустот, обычно 1/3 объема песка составляют пустоты, чтобы заполнить зазор между частицами, известь смешивают с песком и водой для достижения большей прочности и долговечности конструкции.

Для повышения прочности и долговечности конструкции используется смесь цементно-известкового раствора. Цементно-известковый раствор состоит из цемента, извести, песка и воды. Обычно их соотношение смешивания составляет 1:0,25:3 (цемент:известь:песок), в котором 1 часть – цемент, 0,25 – известь и 3 части – промытый, хорошо отсортированный, острый песок, смешанный с водой.

Раствор для плитки, приготовленный из смеси цемента и песка, используется для укладки и крепления настенной и напольной плитки, обычно соотношение смеси для раствора для плитки составляет 1: 3 (цемент: песок), в котором 1 часть – цементная смесь с 3 частями хорошо отсортированного и крупного песка. Это нормальное, стандартное, идеальное, обычно используемое и наилучшее соотношение смеси для плиточного раствора, используемого для укладки и крепления плитки.

Бетон является одним из наиболее важных строительных материалов, используемых в гражданском строительстве, и состоит из смеси цемента, песка, заполнителя и воды в необходимой пропорции. Используется для изготовления бетонных плит и других бетонных конструкций.

Как правило, соотношение смеси для бетонной плиты составляет 1: 2: 4 (цемент: песок: заполнитель), это соотношение смеси для бетонной плиты состоит из 1 части цемента: 2 части песка: 4 части крупного заполнителя, и этот бетон должен быть помещается в течение получаса после смешивания.

Как правило, соотношение смешивания для бетонного пола составляет 1: 2: 4 (цемент: песок: заполнитель), это соотношение смешивания для бетонного пола состоит из 1 части цемента: 2 части песка: 4 частей крупного заполнителя. Это нормальное, стандартное, идеальное, обычно используемое и наилучшее соотношение смеси для бетонного пола, используемого в напольных покрытиях. Этот бетон должен быть уложен в течение получаса после смешивания.

◆Вы можете подписаться на меня на Facebook и

Подпишитесь на наш канал Youtube

Бетонные блоки изготавливаются из смеси цемента, песка, заполнителя в воде и размер заполнителя должен быть не более 10 мм, обычно используемое соотношение смешивания для бетонных блоков составляет 1: 3 : 6 (цемент:песок:заполнитель) или также изготавливается путем смешивания цементно-песчаной смеси в соотношении 1:7, 1:8 или 1:9. Эти смеси, при правильном отверждении, придают бетонным блокам прочность на сжатие, значительно превышающую требуемую для здания.

ЧИТАЙТЕ ТАКЖЕ :-

Как рассчитать площадь плитки | сколько плитки вам нужно

Анализ расценок на плитку для пола и сколько плитки вам нужно

Соотношение смеси для раствора для кирпича, бетонной плиты, пола & укладка плитки

Как рассчитать количество плитки, необходимое для пола и стен

Расчет стоимости плитки для пола и необходимый цементный песок

напольная плитка | нет.
