Раствор для кладки кирпича сухой: Раствор для кладки кирпича — сколько нужно на 1 м3

Содержание

Раствор для кладки кирпича — сколько нужно на 1 м3

На этапе подготовки к кирпичному строительству многие не уделяют достаточного внимания планированию и подсчету требуемого количества строительных материалов, в том числе, расхода кирпича на 1 м3 кладки. Важно правильно подсчитать не только необходимое количество кирпича, но и определить расход раствора на кладку кирпича. В частности необходимо запастись песком и цементом, иначе строительство может застопориться в самый ответственный момент.

Типы растворов для кладки кирпича

В любом случае цемент является неотъемлемым компонентом смеси для кладки кирпича. Но в зависимости от условий работы растворного шва в раствор для кладки кирпича могут добавляться такие компоненты как известь, глина. В зависимости от состава различают такие типы растворов как:

  • цементные, отличаются большой прочностью и жесткостью. Может применяться практически без ограничений, как для многоэтажного строительства, так и для малоэтажных построек;

  • цементно-глиняные растворы
    , прочность несколько ниже, чем у цементных растворов. Перед введением глины в раствор ее нужно тщательно очистить от всех примесей и измельчить. В смесь глина вводится в той же пропорции, что и цемент;
  • цементно-известковые, по прочности уступает цементно-глиняному. Отличается высокой пластичностью и адгезией (хорошо прилипает к поверхности кирпича). Для его приготовления сухая цементно-песчаная смесь смешивается с заранее подготовленным известковым молоком;

  • известковые растворы. Применяются сравнительно редко, это связано с их невысокой прочностью и хрупкостью (не более 0,4 МПа на сжатие). Поэтому их использование ограничено сферой малоэтажного строительства. К преимуществам известковых растворов можно отнести их низкую теплопроводность.

В целом в строительстве чаще всего используются именно цементные растворы, что обусловлено их высокой прочностью. При подготовке раствора следует помнить, что его характеристики во многом зависят от соблюдения пропорций, качества компонентов и даже режима перемешивания компонентов.

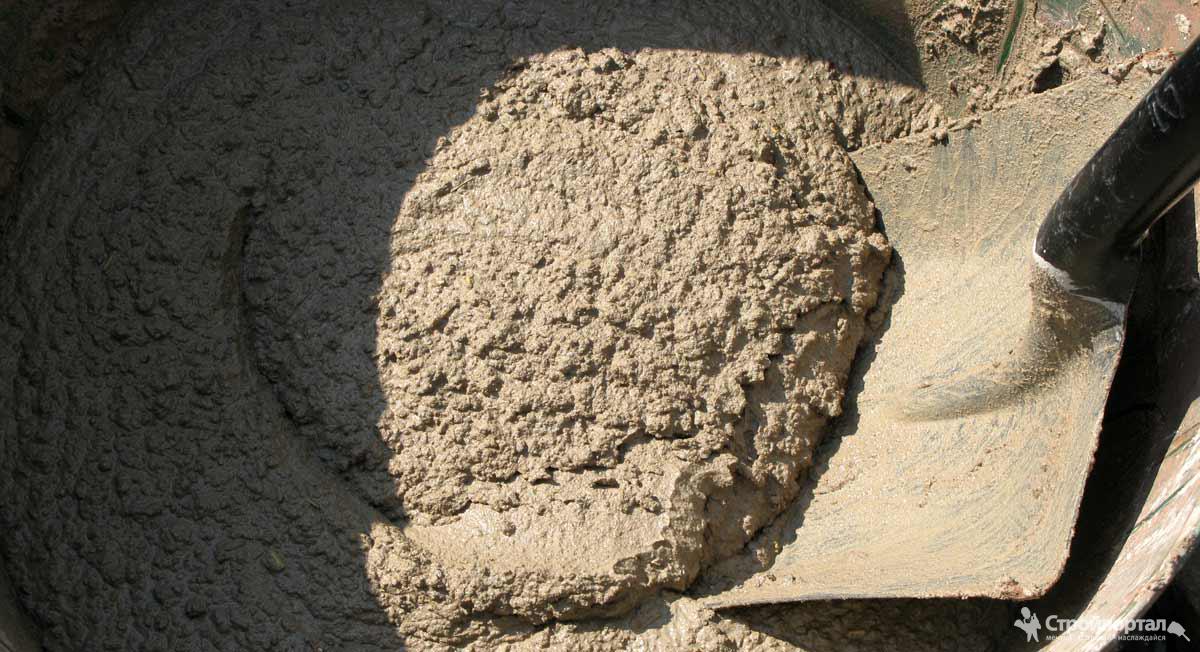

Пропорции раствора для кладки кирпича

Перед подготовкой смеси следует оценить объем предстоящих кладочных работ. Если фронт работ сравнительно невелик, то целесообразнее остановить выбор на специальных сухих смесях, для их подготовки достаточно в емкость со смесью добавить воду в пропорции, указанной на упаковке, и перемешать.

Использование готовых смесей для кладки кирпича оправдано лишь при небольшом объеме работ. В этом случае человек гарантированно получает раствор требуемого качества.

Но использовать готовые смеси для строительства, например, дачного дома экономически нецелесообразно, в таком случае придется готовить раствор самостоятельно. Соответственно и определять потребность в компонентах раствора.

Что касается цементно-песчаных растворов, то соотношение компонентов записывается в виде пропорции, например, запись в виде 1:3 означает, что на 1 объемную часть песка нужно взять 3 объемные части цемента. В зависимости от характеристик песка и требуемых свойств кладочного раствора соотношение цемента и заполнителя может меняться в широком диапазоне (обычно от 1:3 до 1:6).

Используя цементно-известковые и цементно-глиняные смеси,  в общем случае можно использовать такие соотношения между компонентами.

Если влажность в помещении не будет превышать 60%, то рекомендуется использовать следующие соотношения компонентов цементно-известковых растворов.

Для цементно-глиняных растворов для кладки при тех же условиях рекомендованы несколько иные пропорции.

При использовании цементно-песчаных растворов удобно пользоваться расходом цемента в кг на 1м3 раствора.

Конечно, можно воспользоваться и более привычной формой записи соотношения компонентов – в виде пропорции. В таблице указаны пропорции самых распространенных растворов для кладки.

Что влияет на расход раствора для кирпичной кладки?

Расход раствора на кладку кирпича зависит от нескольких факторов:

  • большую роль играет
    толщина растворного шва
    . Учитывая большую протяженность швов в кирпичном строительстве, даже несколько лишних миллиметров толщины шва приведут к солидному перерасходу раствора;

  • толщина стены;

  • тип используемого кирпича.

В принципе, расход раствора один и тот же для всех типов кирпичей за исключением облицовочного. Для него потребуется на 20-30% больше раствора.

Теоретически можно рассчитать объем раствора для кладки кирпича как объем всех растворных швов. То есть умножить суммарную длину шва на его высоту и ширину (нужно учесть также горизонтальные и вертикальные швы). Однако такой подход сопряжен с громоздкими вычислениями, поэтому и не используется.

Для определения расхода раствора на кладку кирпича используют усредненные данные, известно, что в 1 кубе кирпичной кладки на долю раствора приходится от 25 до 30% объема. Таким образом, определение расхода раствора на кладку кирпича сводится к подсчету объема кирпичной кладки.

Поскольку при более-менее масштабном строительстве не используются готовые смеси для кладки недостаточно определить только потребность в растворе. Необходимо также рассчитать, сколько именно нужно цемента и песка.

Расчет расхода цемента на кирпичную кладку зависит главным образом от выбранного соотношения вяжущего и заполнителя, а также от типа смеси (цементно-песчаная, цементно-известковая или цементно-глиняная). Необходимо также понимать, что если выбрана пропорция, например, 1:4, то для приготовления 1 куба раствора понадобится 1м3 песка и 0,25 м3 цемента (без учета воды). Такое, на первый взгляд кажущееся нелогичным несоответствие объемов объясняется тем, что частицы цемента по размеру гораздо меньше отдельных песчинок, поэтому они просто заполняют пространство между песчинками.

Потребность в цементе определяется в несколько этапов:

  1. Рассчитывается суммарный объем кирпичной кладки (без учета площади окон и дверей).
  2. С учетом того, что в 1 м3 кладки на долю раствора приходится примерно 0,25 – 0,3 м3 объема определяется суммарный требуемый объем раствора.
  3. С учетом выбранной пропорции рассчитывается потребность в цементе.

Важно помнить, что используется объемная дозировка, то есть при расчете потребности в цементе следует учесть его плотность.

Пример расчета расхода цемента на 1 м2 кладки кирпича

Планируется строительство одноэтажного дома, длина стены составляет 15 м, высота потолков – 3,40 м.

Количество окон – 7, размер оконного проема 1,80х1,20 м. Количество дверных проемов в наружных стенах – 2, размеры каждого – 2,10х1,30 м. Суммарная длина внутренних стен – 42 м, количество дверных проемов в них – 5, размер каждого – 2,0х1,30 м. Толщина кладки наружных стен – 2,5 кирпича (64 см), внутренних – 1 кирпич (25 см).

  1. Вычисляется суммарный объем кирпичной кладки (для наружных и внутренних стен). Для наружных стен: (4х15х3,4 – 7х1,8х1,2 – 2х2,1х1,3)х0,64 = 117,39 м3. Для внутренних стен: (42х3,4 – 5х2х1,3)х0,25 = 32,45 м
    3
    . Суммарный объем кладки – 149,84 м3.

Если при определении числа кирпичей расчет ведется отдельно для внутренних и наружных стен, то при определении расхода цемента расчет ведется с использованием суммарного объема кладки.

  1. Из всего объема кирпичной кладки примерно 25% приходится на раствор, значит для строительства понадобится 149,84х0,25 = 37,46 м3 раствора.
  2. Для приготовления раствора выбрано соотношение вяжущего и заполнителя 1:4. С учетом этого понадобится 37,46/4 = 9,365 м
    3
    цемента.
  3. Поскольку цемент реализуется в мешках по 50 кг, необходимо перевести полученное значение в килограммы.

Для расчетов рекомендуется принимать среднюю плотность цемента в районе 1300 кг/м3. Для строительства понадобится 9,365х1300 = 12174,5 кг или 12174,5/50 = 244 мешка. Для страховки можно полученный результат увеличить на 5-7%. Таким образом, для кладки стен понадобится 256 мешков цемента.

Правильно вычисленный расход цемента на кладку кирпичей гарантирует завершение строительства в срок.

Выбор кладочных смесей для печей, кирпича, бетонных блоков

Состав и свойства смеси для кладки напрямую зависят от вида стенового блока. Для кладки бетонных блоков подходят растворы одной определённой структуры, а для кладки кирпича потребуется использовать смесь с другими ключевыми характеристиками.

Связано это с особенности взаимодействия стенового материала с раствором в процессе кладочных работ, во время твердения шва и дальнейшей эксплуатации конструкции.

Какая лучше смесь: самомесная или готовая?

Собственно, сам процесс выбора начинается с вопроса о том, мешать ли смесь самостоятельно из отдельных ингредиентов или закупать готовую смесь в мешках. Замешивать раствор отдельно из цемента, песка и воды на стройплощадке — это самый бюджетный вариант решения вопроса, он же наиболее рискованный. Проблемы начинаются уже во время второго замеса, когда нужно в точности повторить пропорции предыдущей партии. Если этого не сделать, то полученный раствор будет иметь уже другие свойства.

Использование кладочного раствора с различными показателями прочности чревато образованием трещин и другими неприятностями. Например, переход между двумя замесами разной консистенции становится виден после высыхания кладочного шва невооруженным глазом. Тем более важно соблюдать пропорции, если используется раствор с добавлением красителя. В условиях самостоятельного замеса точное следование одинаковым пропорциям на всей площади кладки удаётся далеко не всегда.

Смесь своими руками

Очевидно, что следует делать выбор в сторону приобретения готовой сухой смеси в любой ситуации, кроме критической нехватки средств. В этом случае кладочная смесь для кирпича может быть изготовлена из цементно-песчаного раствора в таком соотношении: на 1 часть цемента М400 4 части чистого просеянного песка. Для увеличения пластичности раствора, в него рекомендуется добавить специальный пластификатор, не больше 50 г на бетономешалку. Этот состав можно использовать также и для облицовочного кирпича.

Очень важно знать, какую смесь использовать для кладки печи, чтобы не применить по ошибке ЦПС. Кладка печи потребует другого раствора. Профессиональные каменщики обычно берут готовые смеси, но допускается использование самомесной смеси из 1 части чистого песка и 2-2,4 частей глины, в зависимости от её жирности. Цемент добавлять необязательно, но допускается досыпать 1 часть на 13-15 частей смеси глины с песком.

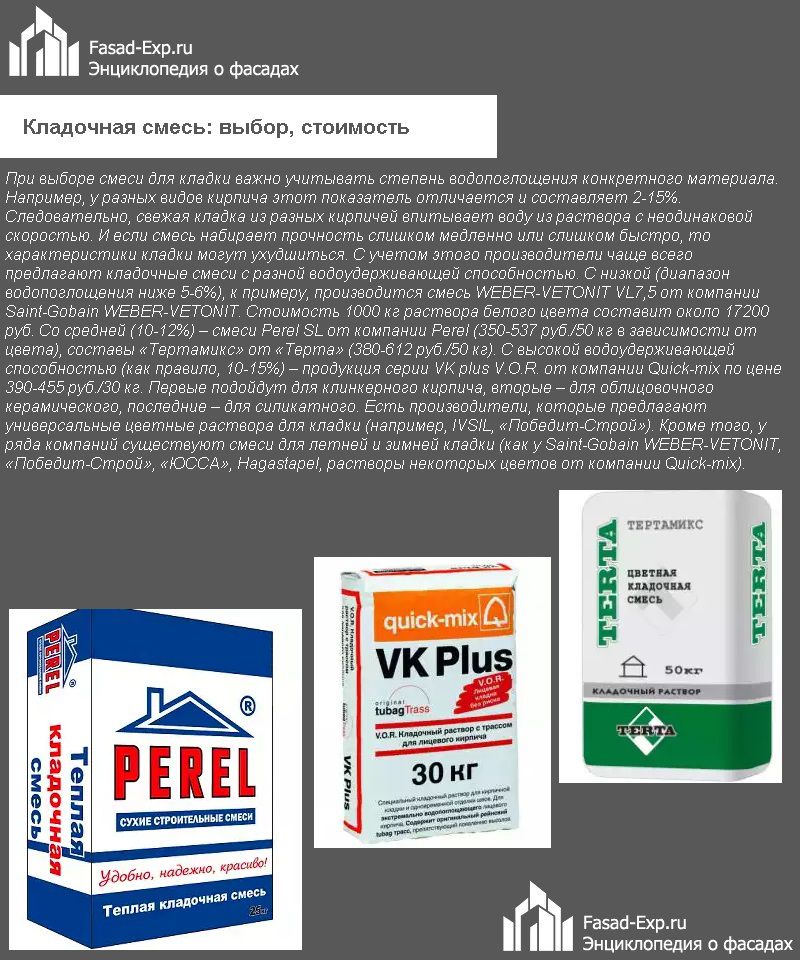

Сухие кладочные смеси для кирпича

Значение компонентов сухой смеси

Смесь подбирается под те требования, которые к ней предъявляются в связи с предстоящим использованием. В нее включается несколько ингредиентов: модифицирующие добавки, связывающее вещество и наполнитель. Связывающими обычно являются цемент и гипс. Основные свойства раствор получает от его наполнителей: известняка и мраморной крошки, перлита и вермикулита, волокноматериалов и доломитовой муки, а также других компонентов. Важная роль в сухих смесях отводится модифицирующим добавкам, регулирующим пластичность раствора, время и равномерность затвердевания, что дает возможность избежать растрескивания. Эти свойства смеси позволяют расходовать ее очень экономно, ведь выдавливаемый раствор не опадает, не пачкает поверхность кирпичной кладки, и ее не нужно чистить.

Пропорции присутствующих в смеси ингредиентов выдержаны в каждом отдельном случае так, чтобы после затвердевания сработали все заявленные изготовителем свойства и технические характеристики конкретного вида раствора.

Как определиться с выбором наиболее подходящей кладочной смеси

Если кладочный раствор подобран правильно, то это увеличит продолжительность эксплуатации построенного здания, ведь кладка будет соответствовать всем технологическим требованиям:

  • Прочность, которая определяется необходимыми связывающими компонентами и условиями засыхания смеси.
  • Пластичность. Она позволяет укладывать стройматериалы на тонкий равномерный слой смеси, сглаживающей фактуру поверхности того же кирпича и обеспечивающей его равномерную сцепку с раствором. Также пластичная кладка выполняется быстрее и качественнее.
  • Водоудерживание. Благодаря этому качеству преграждается вытеснение влаги и образование осадка.

Для кирпичной стены лучше приобрести цементный раствор. Он должен быть морозо- и влагостойким, не отделять высолы, пропитывать все углубления и покрывать неровности на поверхности кирпича, за счет чего существенно увеличится прочность кладки и сцепление ее составляющих. Для поризованного кирпича используется теплоизоляционная смесь, что позволяет сэкономить на утеплителях и не допустить образования «мостиков» холода.

Для газобетонных и пеноблоков больше всего подходит тонкослойный раствор, дающий шов всего в 2 — 3 миллиметра. Пазогребневые плиты укладываются на гипсовую смесь, обладающую усиленной прочностью и пластичностью. Цветную смесь нужно подбирать по цвету используемого кирпича.

Количество необходимого цементно-песочного раствора можно вычислить по стандартным нормам его расхода. Так, на один кирпич:

  • Полуторного размера – уходит 1 кг увлажненной смеси;
  • Одинарного размера – расходуется 0,8 кг готовой смеси.

Сухие кладочные смеси в магазине «Камнетека»

В нашем магазине сухие строительные смеси представлены в широком ассортименте, из которого частные покупатели и строительные организации могут выбрать качественный и недорогой вариант наиболее подходящего для них раствора. Благодаря готовому сбалансированному составу смеси Вам не придется искать компоненты для самодельного раствора по разным местам. Ведь, например, песок продается только большими объемами, а Вам может понадобиться всего несколько килограммов. Также можно использовать не всю упаковку смеси, а только необходимую часть, а остальной порошок хранить в сухом проветриваемом месте до момента, когда он Вам снова понадобится.

Кроме этого у нас есть все необходимые инструменты и другие материалы для выполнения кладки. Все это Вы найдете в нашем каталоге, а наши консультанты помогут Вам не ошибиться с выбором и заказать необходимые стройматериалы оптом и в розницу. Купленные у нас стройматериалы мы доставим Вам по указанному адресу в самые короткие сроки.

Кладочная смесь для кирпича: состав, пропорции, расход, цены

Дата: 17.09.2014

Принято считать, что надежность и долговечность возведенных зданий зависит от качества используемых при их строительстве материалов: кирпича, блоков, плит перекрытия. Однако этот перечень будет неполным, если не упомянуть о монтажных компонентах благодаря которым перечисленные элементы образуют единые, монолитные конструкции. Наиболее важным из них по праву считается кладочная смесь для кирпича.

Оглавление:

  1. Приготовление смеси своими силами
  2. Цена

Что из себя представляет

Это сухой материал, из которого при затворении водой получают готовый раствор для укладки штучных строительных элементов: кирпича, различных видов блоков. Его основными свойствами являются пластичность, простота работы с ним и прочность. Компонентами для получения кладочной смеси являются:

  • вяжущее вещество: цемент, реже – известь, глина, гипс;
  • наполнитель: песок, керамзит, пемза;
  • растворитель: вода;
  • добавки минеральные: пластификаторы, противоморозные компоненты, отвердители;
  • красящие пигменты.

Разновидности, характеристики, применение

В зависимости от сферы использования, сухие смеси для кладки делятся на:

1. Универсальные — применяются для укладки разных видов кирпича при строительстве объектов жилого и промышленного предназначения. В зависимости от типов стенового камня:

  • Для монтажа обычного кирпича готовится простая растворная смесь сухая кладочная на цементном вяжущем с песком в качестве наполнителя. Существуют также с добавлением извести, что существенно увеличивает время сохранения раствором пластичности, улучшает его вязкость и, как следствие, способствует равномерному заполнению всех пустот и неровностей, но не следует использовать ее в местах с повышенной влажностью.
  • Для укладки облицовочного камня применяют сложные составы на основе высококачественного портландцемента, с добавлением различных модификаторов, которые обеспечивают достаточную пластичность, адгезию, влаго- и теплопроводность раствора. Идеально подходит такая смесь для кирпича с низким водопоглощением.

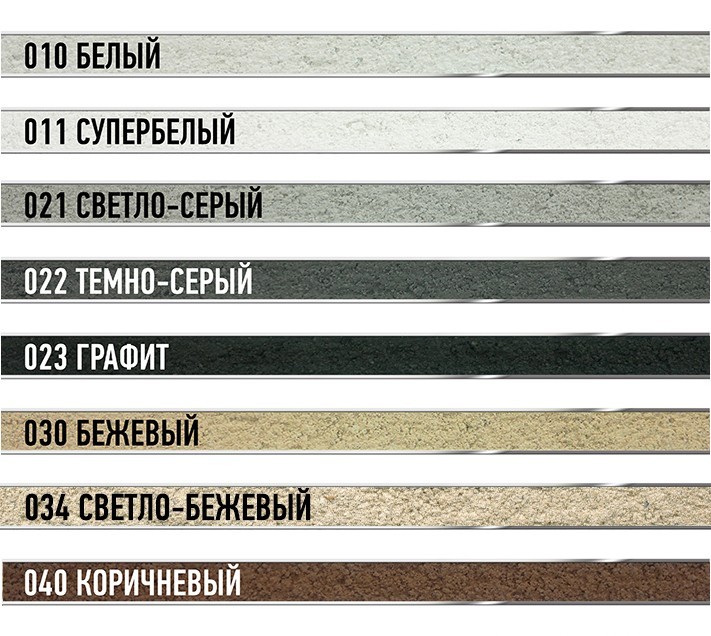

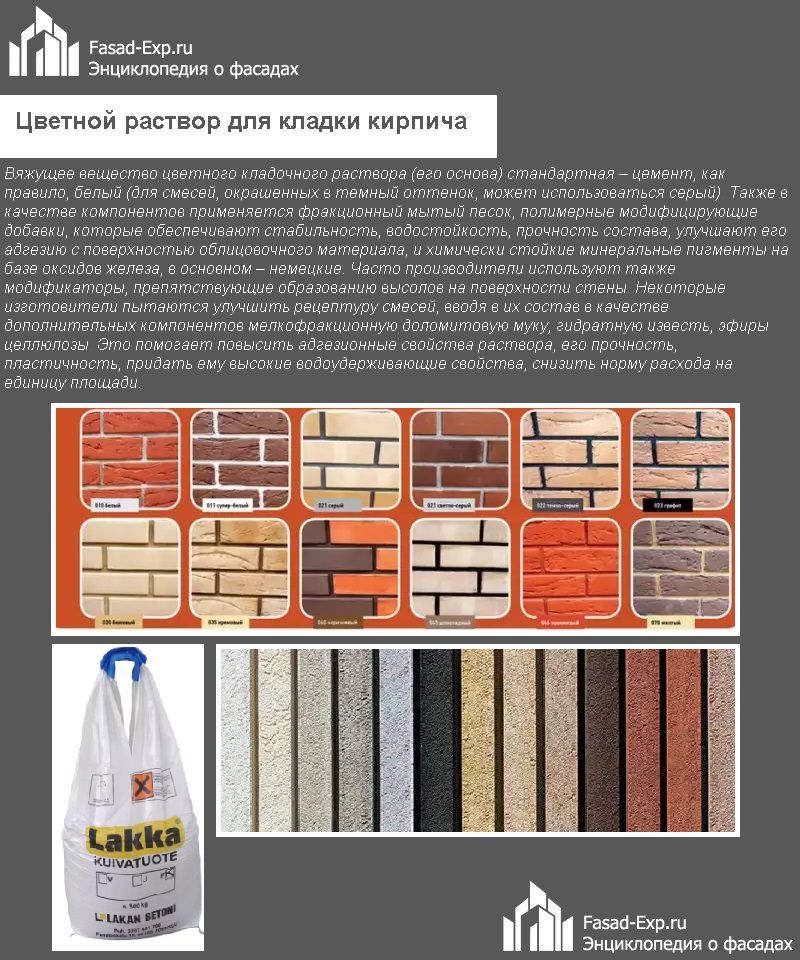

  • Цветная призвана добиться максимальной реализации дизайнерских решений. Ее применение позволяет гармонично сочетать цвет кирпича и швов между ними. Для производства этой разновидности порошка применяют белый цемент, для темных оттенков – серый, а также мелкий песок, цветные пигменты и полимерные добавки. Высококачественный краситель не тускнеет и не выгорает под действием внешних факторов – солнца, воды. Цветная кладочная смесь для клинкерного кирпича также обладает высокой пластичностью и низким водопоглощением за счет использования в качестве заполнителя мелкозернистого песка и полимерных добавок. Выпускается в широкой цветовой гамме. Самыми распространенными являются: слоновая кость, белый, терракотовый, графит, коричневый.

Наиболее часто применяется универсальная цементная смесь М150. Благодаря таким качествам, как морозоустойчивость и прочность, низкое водопоглощение, хорошие теплоизоляционные качества, она подходит для укладки практически всех разновидностей стенового камня: обычного, силикатного и клинкерного.

Белая кладочно-ремонтная смесь для кирпича применяется при укладке облицовочного камня, а также для восстановления старых, потрескавшихся и расшивки новых швов.

2. Специальные смеси используют для возведения сооружений или отдельных элементов зданий, подверженных влиянию температуры или агрессивных веществ: дымоходы, вентиляционные шахты, помещения с высокой токсичностью, кислотностью и нестандартным температурным режимом. В состав входит огнеупорная глина, которая способна выдержать температуру до 1700°C.

Требования к качеству регламентируются в соответствии с ГОСТ 28913-98. Согласно этому документу, основные технические характеристики растворов для укладки должны соответствовать нижеизложенным нормам:

ПоказательРазновидность смеси
УниверсальнаяДля облицовочного кирпичаЦветнаяСпециальная
Прочность на сжатие, (МПа)2,5–10*10154
Адгезия, (Мпа)0,30,150,20,3
Размер фракции заполнителя, (мм)3222
Морозоустойчивость, (F)35–7525–10025–75
Влажность сухой смеси, %0,40,30,30,2

*Для марок по прочности М25–М100.

Приготовление своими руками

Процесс изготовления самого простого и наиболее востребованного раствора для укладки кирпича из цемента, песка и воды не требует специальных навыков или оборудования. Для этих целей вам понадобятся:

  • сито металлическое с ячейками не более 3 мм;
  • лопата;
  • емкость для смешивания добавок или красителя;
  • растворомешалка (большое корыто).

Этапы:

1. Песок с фракцией до 3 мм просеивают через металлическое сито для того, чтобы тщательно очистить от различных примесей: комков глины, камней, корней растительности и так далее.

2. Подготовка смеси. Специалисты рекомендуют следующие соотношения песка и цемента, в зависимости от марки приготовляемого раствора:

  • М25 – 5:1
  • М50 – 4:1
  • М75 – 3:1

К примеру, для того, чтобы получить 1 м3 раствора М25 потребуется 2000 кг песка, 260 кг цемента марки М400 и 350 л воды.

Более точный состав и пропорции кладочного раствора для кирпича при приготовлении своими руками, следующий:

Марка раствора, ММарка цементаРасход цемента на 1 м3 песка, кг
25300135
50300225
400175
75300310
400240
500195
100300385
400300
500245

3. Смешивание производится в растворомешалке в течение 3-5 минут. Для начала в нее заливается небольшое количество воды, затем закладывается цемент и песок, после – доливается оставшаяся вода. После этого готовый раствор переливается в приготовленную емкость. Его нужно использовать как можно быстрее, максимум – в течение 1,5–2 часов. Поэтому не стоит замешивать сразу большое количество. Расход раствора для кладки кирпича во многом зависит от размера строительного камня, исходя из этого, примерные его нормы следующие:

Толщина кладки, ммРасход смеси, в зависимости от размера кирпича, кг
ОдинарныйПолуторныйДвойной
120302418
250786654
38012610890

Для того, чтобы самостоятельно приготовить цементно-известковый раствор, понадобятся:

  • цемент марки М400;
  • известь гидратная;
  • песок с фракцией до 2 мм.

Соотношения компонентов из расчета на 1 м3 готовой смеси следующие (в порядке – цемент:песок:известь):

  • раствор М100 – 1:4:0,3;
  • М75 – 1:5:0,5;
  • М50 – 1:6:0,7;
  • М25 – 1:11:1.

Последовательность изготовления такая же, как и простой цементно-песчаной смеси.

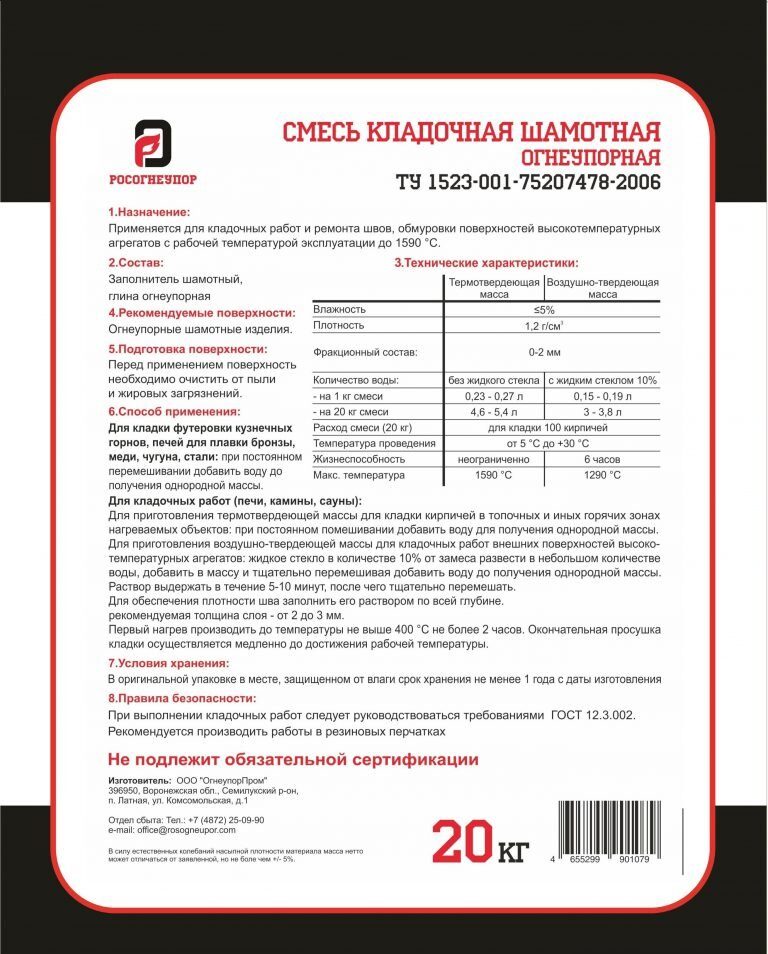

При приготовлении специального раствора для кладки из огнеупорного кирпича соотношение компонентов (глина и песок) зависят от жирности первого вещества и толщины шва. Специалисты рекомендуют смешивать эти компоненты один к одному, а воды добавлять не более четверти от общего объема.

Если вы решили добавить в раствор пигменты для окрашивания, то их следует предварительно развести в теплой воде и залить в растворомешалку вместе с первой частью жидкости. То же самое касается и различных модификаторов, пластификаторов, отвердителей и прочих добавок, которые можно приобрести в любом магазине стройматериалов и добавить к простому цементному раствору. Перед их замешиванием, нужно внимательно ознакомиться с инструкцией, имеющейся на упаковке, чтобы соблюсти необходимое соотношение.

Раствор, сделанный с соблюдением всех необходимых пропорций, имеет вид густой сметаны. Его качество можно проверить таким способом: взяв на кончик лопаты небольшое количество смеси, наклонить лопату вниз и посмотреть, как она будет сползать. Признаком качества является медленное растекание. Если же смесь просто стечет с кончика лопаты или же, наоборот, будет скатываться в виде комков, это означает, что она не соответствует требованиям.

Стоимость

В розничной торговой сети кладочный раствор для кирпича продается, как правило, расфасованным в мешки от 25 до 50 кг. Для крупных потребителей предлагается к продаже в тоннах. Цена зависит от вида и предназначения смеси, наличия или отсутствия модификаторов, цветности, количества приобретаемого материала. Купить кладочный раствор для кирпича на цементно-песчаной основе в Москве можно по цене от 176 до 380 руб/50 кг, цементно-известковый – 150 – 245 руб/50 кг, цветной – 350 – 485 руб/50 кг.


Кладочный раствор M10 | Silikaat

Приготовление раствора

Содержание 25 кг пакета кладочного раствора М10 смешать с 4-4,5 литрами чистой воды. Перемешать до полного намокания смеси. Количество добавляемой воды не превышать. Количество готовой смеси на выходе 14 — 15л. Готовую смесь годна к использованию до 4 ч. Расход раствора для кладки стены толщиной в половину камня смотрите из таблицы силикатного камня.

При смешивании кладочной смеси важно следить за количеством добавляемой воды. Недостаточное добавление воды оставляет смесь твердой и укладка, и обработка раствора будут затруднены. Существует также риск недостаточного сцепления. Чрезмерно жидкая смесь будет стекать по внешней стороне кладки. Существует при слишком жидкой смеси есть риск потери прочности. При смешивании кладочной смеси рекомендуется после первоначального добавления и смешивания (около 5-8 минут) оставить раствор на 10 минут, а затем снова перемешать. Только таким образом мы можем обеспечить равномерное смешение всех ингредиентов

Проведение работ

Перед началом и во время кладки все части конструкции, которые могут быть повреждены во время кладки, должны быть защищены. Основание кладки должно быть прочным и устойчивым. Основание должно быть очищено от жира, гвоздей, пыли, солей и других веществ, препятствующих адгезии. Сцепление раствора не обеспечивается, если используемые кладочные материалы содержат слишком много воды или слишком сухие. Перед укладкой (силикатные) камни рекомендуется увлажнять, чтобы избежать немедленного высыхания кладочного раствора при его установке на кладочную поверхность или при установке следующего камня на уже подготовленную растворную гряду. Преждевременное высыхание кладочного раствора создает ситуацию, когда адгезия между раствором и камнем недостаточна, а процессы химического окаменения остаются незавершенными. Основным проявлением этого является трещина толщиной в волос раствором и камнем, которая начинает вбирать в себя влагу, возникшую при выпадении осадков которая при замерзании начинает разрушать каменную кладку. Таким образом, незаметная трещина может с годами стать видимой, вокруг которой начнут разрушаться края камней. Если такую трещину не исправить, то это приведет к риску попадания дождевой воды в кладку, что, в свою очередь, приведет к структурному повреждению несущей стены. В процессе укладки на стену раскладывается необходимый объем раствора, в зависимости от ширины кладки, так чтобы при прижатии камня место, шов можно было заполнить. Более точное положение камню можно придать, слегка стукнув по нему. После установки камни кладки перемещать нельзя. Незаконченную стену следует защищать от дождя и других факторов риска. В сухую и теплую погоду следует избегать пересушивания стены, смачивая ее чистой водой. Брызги раствора следует удалить с поверхности стены до затвердевания раствора.

Какой должен быть раствор для кладки кирпича?

Какой раствор необходим для кладки кирпича

Существует много видов строительных смесей для строительных и отделочных работ. Какой раствор нужен для кладки кирпича? Ведь мало знать, что он содержит цемент – основной составляющий, следует ознакомиться с видами смесей, с его добавками для прочности, хорошей адгезии и долгого срока эксплуатации. Каждая приготовленная консистенция имеет свои специфики, нюансы приготовления, ограничения.

Для изучения составов цементных смесей следует немного окунуться в истоки, в историю, а также изучить таблицы точных показателей для создания строительной смеси.

История возведения сооружений при помощи растворов

Соотношение сухих и жидких составляющих единый состав для кладки кирпича имеют специфический характер. Так как смесь создается с различными составляющими, в различных пропорциях, в зависимости от того, какой кирпич применяется при кладке. А кирпичная кладка применялась еще со времен Древней Руси и до настоящих дней является наиболее актуальной.

Первым представителем кирпичной кладки византийской технологии представлена Десятинная церковь. Жидкий состав, применяемый при кладке кирпича содержал известь.

Известь в то время обжигали в специальных печах, гасили в ямах, а после применяли как связывающее раствора. В древние времена использовалась разная известь для замеса, как высокого качества, так и низкого. Сейчас чтобы применить данный составляющий высчитывается гидравлический модуль.

В те времена строители не сильно заботились о гидравличности материала, который значительно повышает качество применяемого материала для кирпичной кладки.

Отличительные особенности раствора для кладки

Смесь, применяемая для кладки кирпича, обязана соответствовать определенным требованиям. Она служит вяжущим веществом крепко соединяющим кирпичи между собой на длительный период времени.

Основные показатели качества:

  1. Прочность во время действия негативных природных явлений.
  2. Прочность соединения кирпичей.
  3. Соблюдение пропорциональности составных для эластичности раствора.
  4. Достаточные пропускные свойства шума, а также влаги.

В состав цементной смеси входит связывающий составной, заполнитель, вода, добавочные элементы.

По виду растворы разделены на простые виды и сложные составы.

Простой состав содержит цемент, воду и известь, глину или песок. Сложный же включает в себя сочетание иных добавок, улучшающих адгезию и другие свойства.

А также раствор бывает:

  • жирным – содержит большое количество вяжущей составляющей. Это даёт прочность, пластичность. Минусом является высокая усадка, а также частое растрескивание.
  • Тощим – малое количество связывающих компонентов. Это дает низкую пластичность, но бюджетность в затратах.

Раствор также является тяжелым: 1500 кг на м3, лёгким меньше 1500 кг на м3. Имеется различная прочность, от этого имеет различие смесь по маркам: М10, 25, 100 и так далее.

Подвижность массы

Подвижность применяемой массы является важным параметром. Это обусловлено способностью смеси равномерно заполнять поверхность и полость кирпича.

Проверяется это при помощи конуса, весом 300 грамм, погружаемого в свежеприготовленную массу. На какую глубину погрузился конус, столько сантиметров подвижность массы. Данный показатель зависит от состава смеси, а также от количества воды.

В зависимости от марки кирпича применяется и жидкое связывающее с требуемой подвижностью. Допустим, для красного кирпича раствор имеет 13 см, пустотелый кирпич – 8 см.

В зависимости от погодных условий используется определённый состав: в летнее время кирпич кладется на цементный состав с повышенной подвижностью.

Простой состав из цемента

Состав из цемента является самым простым по отношению к другим составам. Цемент определенной марки смешивается с просеянным чистым песком. В данную смесь заливается определённое количество воды. При этом вода не должна иметь лишних примесей и добавок. Если замес массы производится в жаркую погоду – вода должна быть прохладной, но, в холодное время года воду следует подогреть.

Цемент применяться определенной марки. Мешок перед вскрытием проверяется на целостность, на сухость. Если есть следы влаги – материал не пригоден к использованию.

Цементная смесь готовится так:

  1. Цемент, песок тщательно просеивается для избавления от глины, мусора, камушков.
  2. Следует тщательно перемешать сухие составляющие. Получится серая масса.
  3. В эту массу постепенно вливается вода. При этом смесь постоянно перемешивается до единого раствора. По густоте напоминающий сметану.

Чтобы достичь нужной пластичности, подвижности, следует применять различные пропорции песка и цемента.

В данной таблице приведены пропорции для различного раствора:

Цементно-известковый состав

Данный раствор является простым. Он имеет высокое качество прочности, уменьшенную пластичность и подвижность. Чтобы смесь была с хорошими показателями следует правильно соблюдать технологию приготовления раствора.

При этом известь вводится в смесь в виде известкового теста – негашёная известь 1 часть заливается водой 3 части на 5-10 часов. За это время происходит гашение и получается тесто.

Цементно-известковая масса является наиболее прочной по всем техническим характеристикам. Она пластична, обладает высокой адгезией, имеет большой срок эксплуатации.

Время, за которое схватывается смесь позволяет сделать её в больших количествах и работать не спеша.

Виды цементно-известкового раствора

Как приготовить раствор:

  • готовится известковое тесто;
  • соединяется сухой цемент и песок;
  • в данный цементно-песочный состав добавляется подготовленная известь и воду.

Данный состав используется для всех видов кирпичей.

Сложный тип раствора

Масса готовится по выше изложенному принципу, но с добавлением пластификаторов. Данный состав экономичный, наносится ровным слоем, обладает отличной адгезией.

Растворы с добавлением глины

Глина добавляется в состав для пластичности и хорошей адгезии. Такие растворы обладают хорошими теплоизоляционными свойствами, а также гидроскопичностью.

Перед применением глина измельчается, очищается от примесей и мусора. После этого из глины делается масса сметанного вида и добавляется в сухую смесь цемента с песком. Пропорции глины такие же, как и в случае с добавлением известкового теста (в соответствии с маркой раствора).

Смесь с добавлением глины используется для кладки огнеупорного кирпича (печь, камин, груба, мангал сложной конструкции).

Сложные растворы с добавлением пластификаторов

Пластификаторы служат для улучшения качеств раствора. С добавлением средства масса обладает лучшей адгезией, пластичностью. Имеет меньший процент усадки, а также увеличивает время схватывания, что является положительной стороной для работы.

Добавки выпускаются как в сухом, так и в жидком виде.

Добавляется 1-5% от общей массы раствора для:

  1. пластичности смеси – здесь требуется точность расчета добавления составного материала;
  2. повышения морозостойкости – особенно в местности с повышенной влажностью;
  3. снижения усадки, особенно если происходят частые перепады температуры.

Внимание. Один килограмм сухой смеси добавок равен 100 килограммам жидкого цементного раствора. Более точное соотношение указано на упаковке добавки с обратной стороны.

Кроме химических добавок, предлагаемых фирмами-производителями есть пластификаторы, созданные своими руками: натертое хозяйственное, мыло, стиральная паста.

Данные добавки вводятся в строительную смесь в соотношении 100 грамм добавки на 10 литров раствора.

Набор необходимых инструментов для создания раствора

Для замеса смеси, необходимой для кладки кирпича необходим чистый инструмент:

  1. строительный миксер или соответствующая насадка;
  2. специальная ёмкость для замеса;
  3. ёмкость, которой вымеряются порции составляющих;
  4. эталонный конус;
  5. обычная широкая лопата;
  6. понадобятся весы для тяжелых предметов;
  7. обычный шпатель с широкой лопаткой;
  8. мастерок.

Количество составных в килограммах и литрах, их соотношение напрямую зависит от многих факторов: применяемый кирпич, целевая направленность (несущая стена, камин, перегородке в доме), погода на улице, а также перепады температуры.

В зависимости от этого высчитывается пластичность смеси, подвижность массы.

Технологии подачи раствора к месту кладки

В кладке из кирпича 23% всего объёма составляет раствор. Если смесь создается на предприятии, тогда к месту проведения работ цементный раствор доставляются специальной автотехникой.

К месту непосредственной кладки раствор подается в раздаточном бункере, бадье (как показано на рисунке). Бадья с цементной смесью транспортируется автокраном к месту кладки кирпича. Она устанавливается над ящиком для раствора и выгружается необходимое количество смеси. После этого бадья переносится к следующей ёмкости для раствора. И таким образом одной бадьи хватает на несколько ёмкостей.

На месте работы мастер использует ёмкость для раствора 0.24…0.15 м куб. Такое количество раствора используется при непрерывной работе в течение 1 часа. Один ящик располагается на фронтальности выполнения работы от трёх до пяти метров, что является очень удобным и сокращает время для его передвижения.

Из автотранспорта специального назначения (по рисунку) цементная смесь выгружается и в специальную установку (объёмом 2м3) для приёма, хранения и выдачи пропорциями раствора для кладки кирпича. В случае большого расстояния от завода-производителя до места работы, перед перевозкой цементной смеси обязательно высчитывается транспортная задача.

Прибывший раствор с дальнего расстояния выгружается в ёмкость для дополнительного перемешивания. Эта ёмкость используется также для хранения жидких смесей. Если работы проводятся в холодное время, в данный контейнерах раствор подогревается до необходимой температуры.

Для высокого качества раствора применяются добавки, но в зависимости от климатических условий, а также влажности окружающей среды следует четко высчитать порцию для цементной смеси. Песок также является добавкой, если его слишком много в смеси, тогда кладка кирпича будет ненадежной, прослужит короткий период времени.

Перед тем, как применить добавку следует изучить её технические характеристики, поскольку цемент является щелочным, это следует учитывать. Не соответствие добавки с цементом может привести к расслаиванию.

Для приготовления раствора для кладки кирпича следует принять во внимание многие факторы, но опытные специалисты способны это сделать, как говориться, «на глаз», причем кладка будет держаться ничуть не хуже чем рассчитанная.

Если Вы впервые сталкиваетесь с проблемой кладки кирпича в домашних условиях, лучше пригласить специалиста и поучиться у него.

Состав и пропорции раствора для кладки кирпича

От качества раствора для кирпичной кладки будет зависеть прочность и долговечность возводимого строения. Самые популярные марки раствора для кладки кирпича – это М50, М75, М100, М150 и М200. В каждой из них соблюдены разные пропорции цемента, песка и воды, соответственно, каждый из вышеперечисленных составов обладает различной плотностью и пластичностью.

Для кладки кирпичной стены в основном используют «классический» цементный раствор (цемент, песок, вода). Его, как правило, готовят из портландцемента марки 300, 400 и 500 и песка с диаметром зерна до 2 мм. Этот раствор обладает хорошей адгезией, прочностью и низкой влагоемкостью, но получается излишне прочным и жестким, и поэтому его неудобно замешивать и использовать. Для кладки лучше подойдет раствор, имеющий более пластичную консистенцию: он настолько жидкий, что легко наносится, и достаточно густой, что не стекает с элементов кладки. Для достижения таких характеристик в цементный раствор добавляют пластификатор. Наиболее дешевым и популярным пластификатором, который входит в состав раствора для кирпичной кладки, является известковое тесто. Его готовят из гашеной извести (негашеную предварительно необходимо залить водой и выдержать не менее двух недель). В результате цементно-известковый раствор удобно смешивать, он обладает достаточной пластичностью и прочностью, довольно быстро схватывается и твердеет. Кроме того, в качестве пластификатора, входящего в состав раствора для кладки кирпича, в некоторых случаях можно использовать и глиняное тесто, которое значительно уменьшает расход цемента.

Состав раствора для кладки кирпича (с таблицей)

Раствор для кирпичной кладки делают непосредственно перед началом работ и используют: цементный — в течение 1,5—2 часов, цементно-известковый — в течение 5 часов. От пропорций раствора для кирпичной кладки зависит прочность состава, то есть его марка. Чем больше в растворе цемента, тем он крепче и тем выше его марка. Кстати, марка раствора должна соответствовать (или не очень сильно отличаться) марке используемого кирпича. Если взять одну часть цемента марки 400 и три части песка, то в результате получится кладочный раствор марки M150. Как и в случае с кирпичом, цифры обозначают предел прочности окаменевшего раствора (кг/см2). Наиболее применяемые марки и пропорции растворов для кладки кирпича приведены в таблице, расположенной ниже.

Как приготовить раствор для кладки кирпича, знают многие. Но далеко не все догадываются, как сделать его правильно и так, чтобы стоимость кладки не превысила цену самого кирпича. Зачастую в качестве склеивающих элементов применяется цементная или известняковая смесь. В виде заполнителя используется песок, который должен быть максимально чистым, светлым, без дополнительных примесей, мусора, остатков корневой системы растений, травы и другой растительности. В строительной сфере деятельности применяются материалы воздушного или водяного затвердевания.

Приготовление вяжущего продукта – очень важный процесс, от которого зависит прочность и безопасность возводимого знания. Если допускать нарушения, со временем кладка начнет разрушаться, а само строение проседать. Вряд ли надо уточнять, к чему это может привести.

Какие бывают виды растворов

Прежде чем взяться за самостоятельное приготовление продукта, следует изучить состав раствора для кладки и основные его виды, отличающиеся техническими характеристиками.

На данный момент существует три основных вида смеси:

Цементный раствор для кладки кирпича

Состоит из таких компонентов, как чистый, белый песок и цементное изделие. Данный стройматериал отличается низкой степенью пластичности, малоподвижностью и числится в категории холодных компонентов. Вне зависимости от производителя, цементный продукт считается излишне жестким, поэтому применяются редко.

Известковый раствор для кладки кирпича

Изготовляется из теплого, пластичного, негашеного продукта и песка. По прочностным показателям уступают цементу.

Раствор для кладки из цемента и извести

Если тяжело определиться с типом, можно смело остановиться на комбинированном, который обладает всеми преимуществами, свойственными цементной и известнякового компонента. Элементы отлично подходят практически для всех видов кирпичей.

Какие пропорции песка и цента использовать для идеального раствора

В первую очередь нужно провести предварительную подготовку песка, изъять все лишние элементы и просеять. Только чистый, однородный материал при смешивании с остальными компонентами способен создать вяжущий эффект.

Виды песка

Если в состав добавить больше цемента, повысится уровень пластичности и подвижности.

В качестве наполнительного элемента можно применять песок, глину или известняковый материал. Последние два отличаются эластичностью, однако их можно использовать не во всех случаях, к примеру, в процессе укладки кирпича с полостями. Они со временем будут поглощать влагу, в результате чего стены и перегородки потеряют теплоизоляционные свойства.

Для увеличения объема раствора и качественного улучшения его характеристик включают заполнители. И если для кладки кирпичей походит только песок (желательно речной), то для установки монолитных конструкций нужно использовать щебень, гравий, керамзит, перлит и т.д.

Варианты щебня для бетона

Пористые заполнители (шлак, керамзит) нужны для увеличения теплоизоляции всей конструкции. При этом максимальный диаметр заполнителя не должен превышать 15-20 мм, чтобы не снижать адгезию состава.

Самой важной составляющей массы является вода. Именно она выступает как связующий элемент и обеспечивает необходимую связку. Ее качество, количество определяются ГОСТ 23732-2011.

Для улучшения свойств могут быть добавлены такие компоненты:

  • эластичные пластификаторы – облегчают нанесение состава, увеличивают плотность и повышают устойчивость к деформации;
  • отвердители – применяются для ускорения полимеризации;
  • антиморозные добавки – останавливают процесс замерзания воды в период зимних работ и сохраняют гидратацию вещества;
  • пигменты – декоративные присадки для придания кладке определенного цвета.

Какой цемент лучше использовать для раствора

Марка цемента, используемого для замеса, показывает, сколько килограммов выдержим 1 куб.см цементного раствора.

На данный момент широко применяются классификации изделия следующих серий:

  • 0-2 – применяются редко.
  • 4, 10, 25, 50, 75 – наиболее востребованные марки.
  • 100, 150, 200 – используются в процессе возведения специфических сооружений.

Серия присваивается после проверки скорости затвердевания продукта и на сжатие.

Запрещено применение последней марки цемента (от F200 и выше) при замесе раствора с требованиями к морозостойкости без воздухововлекающих добавок (пластификаторов).

Чем больше добавляют цемента, тем лучше вяжущие свойства, но и переизбыток его чреват скорым отвердением раствора

Правильная текстура имеет определенную степень подвижности, что важно для строительных процессов. Определяется значение подвижности способом практических исследований. В изделие недавнего приготовления погружают специальный конус, если элемент опускается далеко вглубь – смесь имеет повышенную степень подвижности, но чем меньше погруженность, тем хуже эластичность компонентов. Желательно проводить такой эксперимент каждый раз, когда замешивается новая порция.

ВИДЕО: Приготовление раствора для кладки кирпича

Состав и таблица пропорций песка и цемента

Пропорции раствора для кладки кирпича можно рассчитать исходя из следующих критериев:

  • сколько планируется построить этажей в здании;
  • предназначение производимого строения;
  • вид почвы, на которой будет возводиться дом и др.

В случае если требуется построить одноэтажный коттедж, тогда можно использовать известнякового типа продукт, который отличается легкостью и повышенной степенью сцепления. Наиболее оптимальным соотношением считается 4:1.

Цементная смесь нужна при возведении стен, толщина которых не превышает 250 мм. При смешивании добавляются такие компоненты, как песок и цемент, в пропорциях 3-6:1. Количество первого элемента зависит от предназначения возводимого построения и производителя цементной смеси.

Для зданий, выстраиваемых из огнеупорного стройматериала, на который впоследствии предполагается интенсивное воздействие повышенного температурного режима, используется специальное вяжущее изделие, состоящий из песка, глины, огнеупорного компонента, шамотного порошка. Зачастую применяется для возведения каминов или печей.

Как правильно замешивать?

Рассмотрим рецепт и этапы, как правильно замесить раствор для кладки кирпича.

  1. Нужно произвести подготовку компонентов, из которых будут производить цементный продукт – песок, вода, цемент, известняковый элемент.
  2. Далее смешать все основные составляющие в необходимых пропорциях и в сухом виде. Далее добавляется немного шамотного порошка для увеличения уровня пластичности.
  3. Постепенно вливается в смесь вода и тщательно перемешивается до однородной консистенции. Важно помнить, что замес раствора для кладки кирпича через 1,5-2 часа теряет свои технические характеристики и начинает застывать.

Расчет расхода компонентов

Приготовление раствора

Одним из наиболее популярных способов, как приготовить раствор для укладки кирпича, считается комбинированный вариант цементно-песчаного типа.

На 1 кв.м кирпичной стены, с толщиной в один стандартный кирпич, предназначается до 80 литров жидкой смеси. Если кладку необходимо осуществлять с толщиной в полтора кирпича, в расход уйдет более 110 л/м2.

Вне зависимости от того, что рынок строительных материалов в наше время переполнен разнообразными смесями для осуществления работ по возведению домов, цементный продукт, приготовленный своими руками, до сих пор не уступает им по своим техническим особенностям.

Также следует помнить, что любые работы, связанные с построением каких-либо сооружений, следует проделывать в летний период года. Таким образом завершить возведение небольшого коттеджа можно уже к зиме.

Из главных преимуществ цементного компонента выделяют легкодоступность, низкую стоимость его составляющих и возможность применять с кирпичным материалом низкого сорта.

Недостатки заключаются только в том, что для приготовления смеси требуются специальные инструменты, при кладке получается большая толщина слоя и после высыхания материал требует последующей обработки декоративной облицовкой.

ВИДЕО: Как правильно класть кирпич. Как сделать идеальные швы

Строения из кирпича очень долговечные и надежные. Они могут стоять годами. Да что годами! Веками. Но кирпич не считается дешёвым материалом.

Ведь для создания небольшого строения понадобится довольно много этого строительного материала. И всё-таки, кирпичные дома никогда не выйдут из моды и долгое время не потеряют внешний вид.

Приготовление раствора для кладки кирпича — тема этой статьи. Поговорим далее.

Любой кирпич, будь он силикатный или керамический, применяют для построения домов, внутренних стен в доме, ограждений, выкладывают печи, камины, мангалы. В результате выходят эстетичные стены и другие изделия из кирпича, устойчивые к разнообразным воздействиям.

Для крепости и надёжности будущего строения необходимо сделать добротный раствор, при помощи него скрепляются ряды и отдельные кирпичи. Есть несколько разновидностей растворов с разными компонентами и об этом мы поговорим в этой статье дальше.

Приготовление раствора для кладки кирпича

Сухие вещества и воду смешивают и хорошо перемешивают.

Известковые растворы

Считается, что самым лучшим раствором считается цементный раствор.

Для кирпича подходит более пластичный состав, что необходимо для возведения различных ограждений и внутренних стен. Поэтому можно применять теплый раствор из извести, который приготавливают из негашёной измельчённой извести и песка.

Сухие составляющие тщательно смешивают, а потом только добавляют воду. После добавления воды, всё хорошо смешивают, смесь для кладки на выходе не должна содержать комочков и примесей.

Компоненты для раствора берут в пропорциях: 1 часть известки, 2-5 части песка.

В цементном растворе, главными составляющими являются цемент и песок. От марки цемента зависят пропорции ингредиентов. Например: 1 часть цемента и 3-6 частей песка.

Сухие ингредиенты с водой перемешиваем до образования единой массы. Вначале замешиваем сухие ингредиенты, а только потом добавляют воду. Но такой способ не очень хороший, так как даже при использовании разных марок бетона раствор выходит малоподвижным и жёстким.

Цементно-известковый раствор

Раствор состоит их извести и цемента. Принцип приготовления раствора:

  1. Известковая масса (гашеная известь), разводят ее водой до густого состояния, затем процеживается;
  2. Сухой цемент и песок соединяют;
  3. Сухие составляющие разводят известковым раствором и смешивают.

Известь вводят для пластичности, и использовался для кладки из любого вида кирпича.

Простой раствор

Обычный раствор изготавливают из связывающего вещества и песка. Иногда как вяжущее вещество берут глину, но этот раствор используют для узко специализированных работ.

Цементно — песчаную смесь готовят 1:3 . Все сухие составляющие перемешиваем, потом постепенно наливаем воду. После добавления воды смесь размешивают.

Сложный раствор

По консистенции раствор не должен быть жидким, как вода.

Сложным замесом раствора считается, тот замес, в котором участвует несколько составляющих и вяжущий материал. Например: цементно-известково-глиняный или цементно-известковый.

При добавлении глины раствор не разваливается, укладывается аккуратно и легко.

Для кладки кирпича фасадных стен в раствор добавляют пластификаторы. Такой раствор очень экономичен, на поверхность наносится ровным слоем.

Специалисты рекомендуют приготовление такого раствора, но он займёт немного больше времени при приготовлении.

Соотношение ингредиентов

Для приготовления правильного раствора нужно рассчитать количество ингредиентов. Для раствора песок берут средней фракции, марка раствора возможна разная, но именно фракция песка влияет на пропорции. Например:

  1. Используем цемент М-500, пропорции будут такими: 1 часть цемента на 2/10 извести берут 3 части песка;
  2. Используем марку цемента 400, пропорции будут такими: 1 часть цемента на 1-3/10 частей извести на 2,5- 4 части песка;
  3. Используем марку цемента 300, берётся 1 часть цемента на 2/10 извести на 3,5 песка.

Все составляющие раствора нужно хорошо перемешать.

Этот пример для цементно-известняковой смеси и для цементно-песчаной смеси.

Пропорции раствора:

  1. При использовании марки цемента 500, берут 1 часть цемента на 3 части песка;
  2. на марку цемента 400, берут 1 часть цемента на 2,5 части песка.

Полезная информация

Способы кладки

Укладывают кирпич по особым правилам, чтобы строительная конструкция была монолитной, прочной.

Чтобы сделать раствор, используют холодную воду без всяких загрязнений, температура ее должна составлять 15-20 градусов.

Все дозировки при изготовлении кладочной смеси нужно соблюдать точно.

Расход воды:

  1. Марка бетона 100, берут 1 часть цемента от 1/2 до 7/10 частей воды;
  2. Цементно – песчаный раствор. На части цемента используют 8/10 частей воды.

Расход цемента:

  1. Марка М100 – 300-250 кг на м3;
  2. М150 — 400-330 кг на м3;
  3. М200 — 490-410 кг на м3;
  4. М300 — 600-510 кг на м3.

Подвижность раствора

Подвижность раствора является важной характеристикой. Данная величина зависит от того, какие ингредиенты замешивают в раствор.

Для проверки подвижности раствора применяют конус, угол которого составляет 30 градусов, высота 15 см и масса 300 грамм. Конус погружаем, в приготовленный раствор. То, на какое количество сантиметров погрузился конус, и есть цифра, показывающая подвижность состава.

Измеряем подвижность раствора

Для чего необходимо измерять подвижность раствора?

Для качественной кирпичной кладки необходимо выбирать качественный кирпич и выбирать качественные компоненты для раствора. От качества всех материалов зависит качество, прочность и надёжность будущего строения.

В наше время используют разные кладочные растворы, но их выбор зависит от метеорологических условий, при которых будет производиться кладка кирпича и в каких целях будет использоваться строительный материал.

Это нужно для прочности кирпичной кладки.

  • Для полнотелого кирпича берут раствор с подвижностью 9-13 см,
  • для пустотелого кирпича берут смесь с подвижностью 7-8 см,
  • в жаркую погоду берут раствор с подвижностью до 12-14 см.

Перед началом работ с кирпичом и кладочными растворами тщательно изучите все нюансы, правильно подберите раствор, правильно приготовьте. А лучше всего доверьте работу специалистам в этой области, они всё должны сделать по правилам. Желаем вам удачи в начинаниях!

Кладочные растворы служат основным соединительным материалом при возведении стен дома. Швы являются самым уязвимым местом кладки, так как разрушение и появление трещин происходит обычно именно по швам. Чтобы продлить срок службы здания, необходимо подбирать качественный кладочный раствор, который соответствует всем требованиям ГОСТ.

Состав

Кладочный раствор – искусственный каменный материал, получаемый после твердения растворной смеси, в состав которой входит вяжущее вещество, песок, вода и различные добавки. Кладочные растворы используются для бутовой, каменной и кирпичной кладки.

Песок для кладочного раствора должен быть не крупнее 2,5 мм.

В качестве добавок могут применяться органические вещества (лигносульфонаты технические – ЛСТ, сульфитно-дрожжевая бражка – СДБ и мылонафт) и неорганические (вулканические пеплы, золы, молотый шлак и др. ). В зимних растворах есть противоморозные, а также воздухововлекающие добавки.

Кладочный раствор для кирпича должен быть пластичным. Для кирпичной кладки лучше всего подойдет цементно-извесковый состав или теплый раствор из извести.

Как сделать кладочный раствор

Для начала необходимо подобрать состав кладочного раствора.

Приготовление цементно-песчаного раствора

Таблица 1. Пропорции цементного кладочного раствора:

В первую очередь смешивают сухие компоненты, а затем в них добавляют чистую питьевую воду при температуре 15-20 ℃ и тщательно все перемешивают. На выходе должна получиться однородная масса без комочков.

Смесь, в которой содержатся только песок, цемент, вода и щебень, имеет один существенный недостаток – она получается жесткой и малоподвижной. Поэтому рекомендуется добавлять в нее специальные пластифицирующие и другие добавки.

Приготовление цементно-известкового раствора

Таблица 2. Пропорции цементно-известкового кладочного раствора:

Разводят до густого состояния гашеную известь (пушонку) и процеживают ее. Смешивают песок и цемент. Добавляют в сухие ингредиенты разведенную известь и тщательно все перемешивают.

Виды

Классификация по условиям эксплуатации

  • Смесь для воздушно-сухих условий эксплуатации. Чаще всего в этом случае используют растворы на известковом вяжущем, они обладают высокой пластичностью и хорошо сцепляются с кирпичом. Известковые смеси долго твердеют, в процессе выделяя воду, что создает некоторые неудобства при строительных работах.
  • Для влажных эксплуатационных условий. Вяжущим служит шлакопортландцемент или протландцемент. Они не пропускают влагу, поэтому их применяют в подземных частях сооружений. Можно смешивать цементные растворы с известковыми, тогда они будут обладать высокой прочностью и пластичностью, морозостойкостью и удобоукладываемостью, подойдут для возведения надземных и подземных частей здания.

Классификация по типу вяжущего вещества, входящего в состав

  • Гипсовый кладочный раствор. Быстро схватывается и твердеет, это экологически чистый состав. Имеет низкую прочность и влагостойкость. Применяется в основном для отделочных работ и в процессе создания декоративных элементов.
  • Известковый кладочный раствор. Используется для кладки кирпичей, блоков и природного камня. Смесь легко укладывается, она прочная, долговечная, пластичная. В процессе эксплуатации строительный раствор не растрескивается.
  • Цементный раствор. Его чаще остальных растворов применяют в процессе кладочных работ, также его можно использовать в качестве стяжки пола и при оштукатуривании помещений. В отличие от бетона, в цементном кладочном растворе содержится щебень меньших фракций.
  • Смешанный кладочный раствор. Содержит в составе комбинации из вышеперечисленных материалов.

Классификация по области применения

  • Универсальный раствор. Применяется в кирпичной, каменно кладке, а также кладке строительных блоков.
  • Специальный. Служат для строительства печей, дымоходов, каких-либо резервуаров.
  • Цветной. Выступает не только в роли соединительного, но и отделочного материала.

Технические характеристики кладочных растворов

Свойства, которыми должен обладать раствор, определяются исходя из целей его использования. Важнейшими техническими характеристиками раствора являются: влажность, подвижность, значение водонепроницаемости, текучесть, плотность и температурный интервал. Эти требования к кладочному раствору прописаны в ГОСТ 28013-98.

Качества, которыми должен обладать раствор:

  • Хорошее сцепление с самой кладкой, способность сопротивляться сдвигу и разрыву. Называется это свойство агдезией.
  • Морозостойкость кладочного раствора. Показывает, сколько циклов попеременного замораживания и оттаивания способен выдержать материал. Обозначается F или Мрз.
  • Водонепроницаемость. Это способность не пропускать воду под давлением, она нужна, чтобы кладка не разрушалась под действием атмосферных осадков.
  • Пластичность. Чтобы увеличить пластичность смеси, в нее следует добавить пластификаторы. Пластификатором для кладочного раствора служат жидкие и порошковые лигносульфонаты технические. С добавлением ЛСТ становится более пластичной, то есть можно корректировать ее положение и положение кладочных строительных материалов в процессе работ.
  • Водоудерживающая способность. Это способность раствора удерживать воду, не разлагаясь. При транспортировке этот показатель может падать, что отрицательно сказывается на качестве растворной смеси.
  • Подвижность. Это способность раствора под воздействием силы тяжести расплываться по поверхности материала.
  • Прочность. Это главный показатель растворной смеси. Чем он больше, тем большие нагрузки материал способен выдерживать и тем больше будет срок службы конструкции. Прочность указывается в марке смеси (М100, М200 и т.д.).
  • Расслаиваемость раствора. Ее определяет состав кладочного раствора, пр добавлении извести и глины, она сокращается.

Марки кладочных растворов

  • Кладочный раствор М 25. Применяется для покрытия штукатуркой стен, потолков, перегородок, колонн, создания цементной стяжки пола. Обладает высокой подвижностью и пластичностью. Можно добавлять в него декоративные пигменты и использовать при декоративных работах. Не содержит искусственных добавок, но при этом смесь обладает хорошими прочностными характеристиками.
  • Раствор кладочный М 50. Это универсальная смесь, стойкая к внешним воздействиям, практичная. Ее можно использовать для кладки кирпичных и каменных стен в малоэтажном строительстве. В составе содержатся пластифицирующие добавки и замедлители схватывания. Также раствор используется в ремонтных и монтажных работах для заделки в конструкциях щелей и трещин, его можно применять в качестве армопояса.
  • Раствор кладочный М 75. Чаще всего применяют для кладки бетонных блоков, в железобетонных конструкциях, при устройстве внутренних стен зданий и сооружений и при бетонной стяжке пола.
  • Раствор кладочный М 100. Является наиболее распространенным. Применяется в гражданском строительстве: при строительстве монолитных многоэтажных зданий, частных домов.
  • Кладочный раствор М 150. В составе ограничено содержание гипса и извести. Применяют для фундаментов в грунтах с пониженной прочностью.

Цвет кладочного раствора

Чтобы раствор приобрел какой-либо цвет, в него добавляют необходимые пигменты. Пигменты для кладочных растворов могут быть следующих видов: известковые, цементные и цементно-известковые.

Они должны составлять около 8 % от общей массы смеси.

  • Цветной кладочный раствор. Применяется в кирпичной кладке при облицовочных работах. Дополнительно в состав такой смеси входят цветные наполнители. В качестве добавки к кладочному раствору используются обычно щелочестойкие красители. Добавление охры в раствор позволяет получить желто-оранжевый цвет, сурика – коричнево-бородовый или красный, ультрамарина – синий и фиолетовый, оксида хрома – зеленый.
  • Белый кладочный раствор. Роль пигмента в белом кладочном растворе играет избыток гашеной извести, окись цинка или титана.
  • Черный кладочный раствор. Чтобы получить черный цвет смеси, в нее добавляют строительную сажу.
  • Серый кладочный раствор. Цвет кладочного раствора зависит от добавок, если их нет, то раствор будет цвета бетона, то есть обыкновенного серого цвета.

Готовые кладочные растворы

Кладочный раствор Основит Брикформ

С его помощью осуществляется кладка стен из всех видов кирпичей: силикатного, керамического и клинкерного. Хорошо подходит для строительства лестниц и заборов. Может использоваться как для внутренних, так и для наружных работ. В продаже есть белые и цветные растворы, всего представлено 19 цветов смесей. После приготовления получается гладкий и однородный раствор.

Кладочный раствор PERFEKTA Линкер

Поможет создать прочную, надежную и долговечную кладку стен. Выпускается белая и цветная смесь. Швы обладают паропроницаемостью, высокой водостойкостью и морозостойкостью. Смесь предназначена для внутренних и наружных работ, для кладки полнотелых и пустотелых кирпичей с водопоглощением 5-15 %

Кладочный раствор Quick Mix

При помощи раствора выполняется кирпичная кладка лицевого кирпича с водопоглощением от 3 до 8 %, одновременно с этим происходит декоративная отделка швов. Смесь также может быть белой и цветной. Раствор quick mix устойчив к дождю и другим атмосферным воздействиям, способен хорошо противостоять низким температурам, обладает хорошим сцеплением с кирпичом.

Кладочный раствор можно замешивать самостоятельно, а можно заказать уже готовый на заводе. В любом случае нужно придерживаться методики приготовления смеси и технологии ведения кладочных работ. Современные кладочные растворы бывают цветными, что позволяет не только сделать кладку надежной, но и придает ей эстетичный внешний вид.

999 Смесь сухая кладочная М-150 белая (50кг) — по цене 384 руб. в Воронеже.

999 Смесь сухая кладочная М-150 белая (50кг)
Кладочная смесь для выполнения кирпичной лицевой кладки из кирпича с водопоглощением 5-12% и одновременной отделки швов в одном рабочем цикле, для монтажа несущих и ограждающих конструкций из бетонных, керамзитобетонных блоков, создание бутовой кладки из природных камней при облицовке фасадов, заборов, а также лестниц и прочих архитектурных  конструкций. Не рекомендуется для кладки кирпича ручной формовки. Для внутренних и наружных работ.

Характеристики

Жизнеспособность 90 мин
Прочность на сжатие 15 МПа
Прочность сцепления с основанием 0,5 МПа
Толщина наносимого слоя 8-15 мм
Морозостойкость F50
Срок хранения  6 месяцев

Способы оплаты

  • Наличный расчет (при доставке курьером)

  • Банковской картой (Мир, MasterCard, Visa)

  • Безналичный расчет (подробности по телефону + 7 (473) 220-28-20)

Доставка

Часы работы: Пн-Пт с 09-18, Сб с 10-16

Предварительная стоимость доставки расчитывается на сайте при оформлении заказа. Окончательная стоимость указывается при подтверждении заявки у менеджера.

Заказ согласуется по дате и времени доставки. За час до назначенного срока курьер свяжется с вами. Время ожидания курьером клиента — до 15 минут. Повторная доставка оплачивается отдельно.

Подготовка поверхности

Кирпич и основание должны быть прочными, сухими, очищенными от пыли, масла, снега и льда. При ведении кладки летом или использовании кирпича с высоким водопоглощением  рекомендуется увлажнить кирпич водой непосредственно перед кладкой.

Приготовление растворной смеси

Необходимое количество сухой смеси высыпать в чистую емкость с водой из расчета 1 кг сухой смеси на 0,13-0,17 л воды и тщательно перемешать профессиональным строительным миксером до получения однородной массы. Готовый раствор выдержать 3-5 минут и снова перемешать. Не добавлять в раствор посторонние вещества (цемент, пигменты и др.). Время жизни раствора может изменяться в зависимости от температуры воды и окружающей среды.

Выполнение работ

Все вертикальные и горизонтальные швы следует заполнить раствором. Выступающий из кладки раствор удалить кельмой. Заглаживание швов производить после схватывания раствора на уровне кирпичей или слегка вдавливая раствор в швы. Время заглаживания шва зависит от водопоглощения кирпича и погодных условий. Швы необходимо заглаживать при одинаковой степени схватывания раствора. Выполнение работ производить, учитывая указания СНиП 3.03.01-87. Расход смеси зависит от вида кирпича. Рекомендуется вначале строительства сделать пробную кладку для точного определения практического расхода раствора.

Хранение и упаковка

Продукция поставляется в мешках по 50 кг. Срок хранения продукции в неповрежденной упаковке в сухом крытом помещении при температуре +5°С…+30°С  и уровнем влажности не более 70%  в условиях, обеспечивающих сохранность упаковки и предохранение от увлажнения – 6 месяцев. Смесь из поврежденных мешков использовать в первую очередь. Смесь в мешках хранить на поддонах..


Как долго раствор высыхает и показывает свой истинный цвет

‘и blockedTime +’ 300 ‘> unix_timestamp () 43 | 0,0006 | включен | не кешируется | 575 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘wpseo_onpage’ LIMIT 1 44 | 0,0014 | отключено (запрос) | не кешируется | 0 | ПОКАЗАТЬ ТАБЛИЦЫ, КАК ‘cbwpfm_backup’ 45 | 0,0007 | включен | не кешируется | 553 | ВЫБРАТЬ МАКС. (Время атаки) ОТ cbwfHits 46 | 0.0007 | включен | не кешируется | 1231 | выберите id, blockType, blockString из cbwfBlocksAdv 47 | 0,0108 | отключено (запрос) | не кешируется | 0 | ПОКАЗАТЬ ПОЛНЫЕ КОЛОННЫ ИЗ `cbwfBlocks` 48 | 0,0009 | включен | не кешируется | 971 | выберите blockedTime, причина из cbwfBlocks, где IP = ‘\ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0g;’ и (постоянный = 1 ИЛИ (blockedTime + ‘300’> unix_timestamp ())) 49 | 0,001 | включен | не кешируется | 634 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘can_compress_scripts’ LIMIT 1 50 | 0. 0006 | включен | не кешируется | 579 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘cptui_taxonomies’ LIMIT 1 51 | 0,0018 | включен | не кешируется | 1635 | ВЫБЕРИТЕ ID, post_name, post_parent, post_type ОТ cbposts ГДЕ post_name IN (‘сколько-долго-сохнет-раствор-раствор’) И тип_поста IN (‘страница’, ‘вложение’) 52 | 0,0009 | включен | не кешируется | 15438 | ВЫБЕРИТЕ cbposts. * ИЗ cbposts ГДЕ 1 = 1 И cbposts.post_name = ‘how-long-does-mortar-take-to-dry’ И cbposts.post_type = ‘post’ ЗАКАЗАТЬ ПО cbposts.post_date DESC 53 | 0,001 | включен | не кешируется | 2736 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1086) ЗАКАЗАТЬ ПО meta_id ASC 54 | 0,0006 | включен | не кешируется | 15315 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 1086 ПРЕДЕЛ 1 55 | 0,0079 | отключено (запрос) | не кешируется | 0 | вставить в значения cbwfLeechers (eMin, IP, hits) (floor (unix_timestamp () / 60), ‘\ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0 \ 0g;’, 1) ON DUPLICATE KEY обновить хиты = ЕСЛИ (@wfcurrenthits: = хиты + 1, хиты + 1, хиты + 1) 56 | 0. 0002 | включен | не кешируется | 509 | выберите @wfcurrenthits 57 | 0,0006 | включен | не кешируется | 3954 | ВЫБРАТЬ * ИЗ cbusers, ГДЕ ID = ‘1’ ПРЕДЕЛ 1 58 | 0,001 | включен | не кешируется | 10764 | ВЫБРАТЬ user_id, meta_key, meta_value ИЗ cbusermeta ГДЕ user_id IN (1) ЗАКАЗАТЬ ПО umeta_id ASC 59 | 0,0083 | включен | не кешируется | 4222 | ВЫБЕРИТЕ t. *, Tt.* FROM cbterms AS t ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_taxonomy AS tt ON t.term_id = tt.term_id ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_relationships AS tr ON tr.term_taxonomy_id = tt.term_taxonomy_id И ГДЕ tt.Taxonomy_id И ГДЕ tt. ПО t.name ASC 60 | 0,0003 | включен | не кешируется | 1273 | ВЫБЕРИТЕ term_id, meta_key, meta_value ИЗ cbtermmeta ГДЕ term_id IN (20,28) ORDER BY meta_id ASC 61 | 0,0078 | включен | не кешируется | 3971 | ВЫБЕРИТЕ t.*, tt. * ИЗ cbterms КАК t ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_taxonomy КАК tt ON t.term_id = tt.term_id ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_relationships КАК tr ON tr.term_taxonomy_id = tt.term_taxonomy_id WHERE tt. taxonomy_id WHERE tt.taxonomy_id WHERE tt.t.t.t.t. (1086) ЗАКАЗАТЬ ПО t.name ASC 62 | 0,0006 | включен | не кешируется | 1270 | ВЫБЕРИТЕ term_id, meta_key, meta_value ИЗ cbtermmeta ГДЕ term_id IN (27) ЗАКАЗАТЬ ПО meta_id ASC 63 | 0,0006 | включен | не кешируется | 8946 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 1090 ПРЕДЕЛ 1 64 | 0.0006 | включен | не кешируется | 2489 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1090) ORDER BY meta_id ASC 65 | 0,0005 | включен | не кешируется | 557 | выберите HEX (AES_ENCRYPT (‘508407’, ‘215c8c4b1216fafb’)) как значение 66 | 0,0004 | включен | не кешируется | 9625 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 1504 ПРЕДЕЛ 1 67 | 0,0107 | включен | не кешируется | 3721 | ВЫБЕРИТЕ t.*, tt. * ОТ cbterms КАК t ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_taxonomy КАК tt ON t.term_id = tt.term_id ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_relationships КАК tr ON tr.term_taxonomy_id = tt.term_taxonomy_id WHERE tt.tax. (1086) ЗАКАЗАТЬ ПО t.name ASC 68 | 0,0013 | включен | не кешируется | 634 | ВЫБЕРИТЕ DISTINCT post_author ИЗ cbposts, ГДЕ post_type = ‘post’ И post_status = ‘publish’ LIMIT 2 69 | 0,0005 | включен | не кешируется | 667 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘_options_background_image_default’ LIMIT 1 70 | 0. 0005 | включен | не кешируется | 1472 | ВЫБЕРИТЕ post_id, meta_value ИЗ cbpostmeta ГДЕ meta_key = ‘field_574d39fd3024a’ 71 | 0,0003 | включен | не кешируется | 8859 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 380 ПРЕДЕЛ 1 72 | 0,0002 | включен | не кешируется | 648 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_background_image_default’ LIMIT 1 73 | 0,0003 | включен | не кешируется | 8883 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 367 ПРЕДЕЛ 1 74 | 0.0008 | включен | не кешируется | 2777 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (367) ЗАКАЗАТЬ ПО meta_id ASC 75 | 0,0004 | включен | не кешируется | 3846 | ВЫБЕРИТЕ t. *, Tt. * ИЗ cbterms КАК t ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_taxonomy КАК tt ON t.term_id = tt.term_id ГДЕ t.term_id = 5 76 | 0,0006 | включен | не кешируется | 1927 | ВЫБЕРИТЕ tr.object_id ИЗ cbterm_relationships КАК tr ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_taxonomy КАК tt ON tr.term_taxonomy_id = tt.term_taxonomy_id ГДЕ tt.taxonomy IN (‘nav_menu’) И tt. term_id IN (‘5’) ЗАКАЗАТЬ ПО tr.object_id ASC 77 | 0,0008 | включен | не кешируется | 27729 | ВЫБЕРИТЕ cbposts. * ИЗ cbposts, ГДЕ 1 = 1 И cbposts.ID IN (59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,462,463,464,559,587,909, 1132,1467) И cbposts.post_type = ‘nav_menu_item’ И ((cbposts.post_status = ‘publish’)) ЗАКАЗАТЬ ПО cbposts.menu_order ASC 78 | 0,0009 | включен | не кешируется | 2199 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (59) ЗАКАЗАТЬ ПО meta_id ASC 79 | 0.0004 | включен | не кешируется | 15236 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 8 ПРЕДЕЛ 1 80 | 0,0008 | включен | не кешируется | 2200 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (60) ЗАКАЗАТЬ ПО meta_id ASC 81 | 0,0005 | включен | не кешируется | 10354 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 10 ПРЕДЕЛ 1 82 | 0,0004 | включен | не кешируется | 2211 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (909) ORDER BY meta_id ASC 83 | 0.0003 | включен | не кешируется | 9898 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 902 ПРЕДЕЛ 1 84 | 0,0003 | включен | не кешируется | 2200 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (61) ЗАКАЗАТЬ ПО meta_id ASC 85 | 0,0009 | включен | не кешируется | 9652 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 12 ПРЕДЕЛ 1 86 | 0,0003 | включен | не кешируется | 2200 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (62) ЗАКАЗАТЬ ПО meta_id ASC 87 | 0. 0003 | включен | не кешируется | 11837 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 14 ПРЕДЕЛ 1 88 | 0,0005 | включен | не кешируется | 2211 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (587) ЗАКАЗАТЬ ПО meta_id ASC 89 | 0,0003 | включен | не кешируется | 11092 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 585 ПРЕДЕЛ 1 90 | 0,0003 | включен | не кешируется | 2201 | ВЫБЕРИТЕ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (65) ORDER BY meta_id ASC 91 | 0.0004 | включен | не кешируется | 15974 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 16 ПРЕДЕЛ 1 92 | 0,0004 | включен | не кешируется | 2201 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (66) ЗАКАЗАТЬ ПО meta_id ASC 93 | 0,0004 | включен | не кешируется | 13076 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 18 ПРЕДЕЛ 1 94 | 0,0004 | включен | не кешируется | 2201 | ВЫБЕРИТЕ post_id, meta_key, meta_value ИЗ cbpostmeta ГДЕ post_id IN (67) ЗАКАЗАТЬ ПО meta_id ASC 95 | 0.0006 | включен | не кешируется | 15837 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 20 ПРЕДЕЛ 1 96 | 0,0008 | включен | не кешируется | 2201 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (68) ЗАКАЗАТЬ ПО meta_id ASC 97 | 0,0004 | включен | не кешируется | 12378 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 22 ПРЕДЕЛ 1 98 | 0,0004 | включен | не кешируется | 2201 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (69) ЗАКАЗАТЬ ПО meta_id ASC 99 | 0. 0004 | включен | не кешируется | 11427 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 24 ПРЕДЕЛ 1 100 | 0,0005 | включен | не кешируется | 2201 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (70) ЗАКАЗАТЬ ПО meta_id ASC 101 | 0,0004 | включен | не кешируется | 11025 | ВЫБРАТЬ * ИЗ cbposts, ГДЕ ID = 26 ПРЕДЕЛ 1 102 | 0,0005 | включен | не кешируется | 2211 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (462) ЗАКАЗАТЬ ПО meta_id ASC 103 | 0.0004 | включен | не кешируется | 10884 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 460 ПРЕДЕЛ 1 104 | 0,0005 | включен | не кешируется | 2201 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (71) ЗАКАЗАТЬ ПО meta_id ASC 105 | 0,0007 | включен | не кешируется | 11570 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 28 ПРЕДЕЛ 1 106 | 0,0005 | включен | не кешируется | 2211 | ВЫБРАТЬ post_id, meta_key, meta_value ИЗ cbpostmeta ГДЕ post_id IN (464) ЗАКАЗАТЬ ПО meta_id ASC 107 | 0.0004 | включен | не кешируется | 10367 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 454 ПРЕДЕЛ 1 108 | 0,0006 | включен | не кешируется | 2201 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (72) ЗАКАЗАТЬ ПО meta_id ASC 109 | 0,0005 | включен | не кешируется | 11729 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 30 ПРЕДЕЛ 1 110 | 0,0006 | включен | не кешируется | 2211 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (463) ЗАКАЗАТЬ ПО meta_id ASC 111 | 0. 0005 | включен | не кешируется | 11001 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 458 ПРЕДЕЛ 1 112 | 0,0008 | включен | не кешируется | 2201 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (73) ЗАКАЗАТЬ ПО meta_id ASC 113 | 0,0006 | включен | не кешируется | 13355 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 32 ПРЕДЕЛ 1 114 | 0,0011 | включен | не кешируется | 2201 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (74) ЗАКАЗАТЬ ПО meta_id ASC 115 | 0.0004 | включен | не кешируется | 11423 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 34 ПРЕДЕЛ 1 116 | 0,0005 | включен | не кешируется | 2201 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (75) ЗАКАЗАТЬ ПО meta_id ASC 117 | 0,0004 | включен | не кешируется | 9804 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 36 ПРЕДЕЛ 1 118 | 0,0005 | включен | не кешируется | 2200 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (64) ЗАКАЗАТЬ ПО meta_id ASC 119 | 0.0004 | включен | не кешируется | 10004 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 38 ПРЕДЕЛ 1 120 | 0,0005 | включен | не кешируется | 2220 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1467) ORDER BY meta_id ASC 121 | 0,0004 | включен | не кешируется | 8982 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 1447 ПРЕДЕЛ 1 122 | 0,0006 | включен | не кешируется | 2210 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (559) ORDER BY meta_id ASC 123 | 0. 0004 | включен | не кешируется | 9057 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 556 ПРЕДЕЛ 1 124 | 0,0005 | включен | не кешируется | 2200 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (63) ЗАКАЗАТЬ ПО meta_id ASC 125 | 0,0004 | включен | не кешируется | 9792 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 40 ПРЕДЕЛ 1 126 | 0,0009 | включен | не кешируется | 2219 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1132) ORDER BY meta_id ASC 127 | 0.0007 | включен | не кешируется | 8807 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 391 ПРЕДЕЛ 1 128 | 0,003 | включен | не кешируется | 1871 | ВЫБЕРИТЕ t.term_id, tt.parent, tt.count, tt.taxonomy ИЗ cbterms, КАК t ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_taxonomy КАК tt ON t.term_id = tt.term_id ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_relationships AS tr.term_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_thetaxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_taxonomy_the tr. IN (‘категория’) И tr.object_id IN (1086) ЗАКАЗАТЬ ПО t.name ASC 129 | 0.0008 | включен | не кешируется | 657 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘_options_header_address’ LIMIT 1 130 | 0,0008 | включен | не кешируется | 1507 | ВЫБЕРИТЕ post_id, meta_value ИЗ cbpostmeta ГДЕ meta_key = ‘field_5746d487cea42’ 131 | 0,0004 | включен | не кешируется | 8838 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 6 ПРЕДЕЛ 1 132 | 0,0006 | включен | не кешируется | 676 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_address’ LIMIT 1 133 | 0.0005 | включен | не кешируется | 660 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘_options_header_phone_icon’ LIMIT 1 134 | 0,0004 | включен | не кешируется | 1494 | ВЫБЕРИТЕ post_id, meta_value ИЗ cbpostmeta ГДЕ meta_key = ‘field_57da8021e90e8’ 135 | 0,0005 | включен | не кешируется | 650 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_phone_icon’ LIMIT 1 136 | 0.0005 | включен | не кешируется | 655 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘_options_header_phone’ LIMIT 1 137 | 0,0006 | включен | не кешируется | 1503 | ВЫБЕРИТЕ post_id, meta_value ИЗ cbpostmeta ГДЕ meta_key = ‘field_5746d4947f355’ 138 | 0,0007 | включен | не кешируется | 647 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_phone’ LIMIT 1 139 | 0. 0003 | включен | кешировано | 27729 | ВЫБЕРИТЕ cbposts. * ИЗ cbposts, ГДЕ 1 = 1 И cbposts.ID IN (59,60,61,62,63,64,65,66,67,68,69,70,71,72,73,74,75,462,463,464,559,587,909, 1132,1467) И cbposts.post_type = ‘nav_menu_item’ И ((cbposts.post_status = ‘publish’)) ЗАКАЗАТЬ ПО cbposts.menu_order ASC 140 | 0,0011 | включен | не кешируется | 656 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘_options_header_social’ LIMIT 1 141 | 0.0005 | включен | не кешируется | 2463 | ВЫБЕРИТЕ post_id, meta_value ИЗ cbpostmeta ГДЕ meta_key = ‘field_5746eb3632b82’ 142 | 0,0004 | включен | не кешируется | 8827 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 81 ПРЕДЕЛ 1 143 | 0,0004 | включен | не кешируется | 635 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social’ LIMIT 1 144 | 0,0007 | включен | не кешируется | 704 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_0_header_social_link’ LIMIT 1 145 | 0.0006 | включен | не кешируется | 657 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_0_header_social_img’ LIMIT 1 146 | 0,0006 | включен | не кешируется | 8819 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 82 ПРЕДЕЛ 1 147 | 0,0011 | включен | не кешируется | 1915 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (82) ЗАКАЗАТЬ ПО meta_id ASC 148 | 0. 0006 | включен | не кешируется | 663 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_0_header_social_img_hover’ LIMIT 1 149 | 0,0006 | включен | не кешируется | 8837 | ВЫБРАТЬ * ИЗ cbposts, ГДЕ ID = 83 ПРЕДЕЛ 1 150 | 0,0013 | включен | не кешируется | 1927 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (83) ЗАКАЗАТЬ ПО meta_id ASC 151 | 0.0004 | включен | не кешируется | 693 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_1_header_social_link’ LIMIT 1 152 | 0,0004 | включен | не кешируется | 657 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_1_header_social_img’ LIMIT 1 153 | 0,0004 | включен | не кешируется | 8819 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 84 ПРЕДЕЛ 1 154 | 0.0004 | включен | не кешируется | 1915 | ВЫБЕРИТЕ post_id, meta_key, meta_value ИЗ cbpostmeta ГДЕ post_id IN (84) ЗАКАЗАТЬ ПО meta_id ASC 155 | 0,0007 | включен | не кешируется | 663 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_1_header_social_img_hover’ LIMIT 1 156 | 0,0005 | включен | не кешируется | 8837 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 85 ПРЕДЕЛ 1 157 | 0. 0004 | включен | не кешируется | 1927 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (85) ЗАКАЗАТЬ ПО meta_id ASC 158 | 0,0004 | включен | не кешируется | 657 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_2_header_social_link’ LIMIT 1 159 | 0,0003 | включен | не кешируется | 657 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_2_header_social_img’ LIMIT 1 160 | 0.0004 | включен | не кешируется | 8819 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 86 ПРЕДЕЛ 1 161 | 0,0005 | включен | не кешируется | 1915 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (86) ЗАКАЗАТЬ ПО meta_id ASC 162 | 0,0003 | включен | не кешируется | 663 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_2_header_social_img_hover’ LIMIT 1 163 | 0.0005 | включен | не кешируется | 8837 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 87 ПРЕДЕЛ 1 164 | 0,0004 | включен | не кешируется | 1927 | ВЫБЕРИТЕ post_id, meta_key, meta_value ИЗ cbpostmeta ГДЕ post_id IN (87) ЗАКАЗАТЬ ПО meta_id ASC 165 | 0,0004 | включен | не кешируется | 657 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_3_header_social_link’ LIMIT 1 166 | 0. 0004 | включен | не кешируется | 657 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_3_header_social_img’ LIMIT 1 167 | 0,0008 | включен | не кешируется | 8819 | ВЫБРАТЬ * ИЗ cbposts, ГДЕ ID = 88 ПРЕДЕЛ 1 168 | 0,0007 | включен | не кешируется | 1915 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (88) ЗАКАЗАТЬ ПО meta_id ASC 169 | 0.0003 | включен | не кешируется | 663 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_header_social_3_header_social_img_hover’ LIMIT 1 170 | 0,0004 | включен | не кешируется | 8837 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 89 ПРЕДЕЛ 1 171 | 0,0012 | включен | не кешируется | 1927 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (89) ЗАКАЗАТЬ ПО meta_id ASC 172 | 0.0006 | включен | не кешируется | 8892 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 1091 ПРЕДЕЛ 1 173 | 0,0006 | включен | не кешируется | 3004 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1091) ЗАКАЗАТЬ ПО meta_id ASC 174 | 0,0008 | отключено (запрос) | не кешируется | 0 | ВЫБЕРИТЕ SQL_CALC_FOUND_ROWS cbcomments. comment_ID ИЗ cbcomments WHERE (comment_approved = ‘1’) И comment_post_ID = 1086 И comment_parent = 0 ЗАКАЗАТЬ cbcomments.comment_date_gmt ASC, cbcomments.comment_ID ASC 175 | 0,0006 | включен | не кешируется | 12128 | ВЫБЕРИТЕ * ИЗ cbposts ГДЕ ID = 1118 ПРЕДЕЛ 1 176 | 0,0008 | включен | не кешируется | 6200 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1118) ORDER BY meta_id ASC 177 | 0,0015 | включен | не кешируется | 837 | ВЫБЕРИТЕ cbposts.ID ИЗ cbposts, ГДЕ 1 = 1 И cbposts.post_type = ‘post’ И ((cbposts.post_status = ‘publish’)) ORDER BY cbposts.post_date DESC LIMIT 0, 5 178 | 0,0014 | включен | не кешируется | 44193 | ВЫБЕРИТЕ cbposts. * ИЗ cbposts ГДЕ ID IN (1426,1417,1412,1404,1398) 179 | 0,0131 | включен | не кешируется | 8041 | ВЫБЕРИТЕ t. *, Tt. *, Tr.object_id ИЗ cbterms КАК t ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_taxonomy AS tt ON t.term_id = tt.term_id ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_relationships AS tr ON tr.term_taxonomy_id = tt.term_taxonomy_id ГДЕ tt. taxonomy IN (‘category’, ‘post_tag’, ‘post_format’) И tr.object_id IN (1398, 1404, 1412, 1417, 1426) ЗАКАЗАТЬ ПО t.name ASC 180 | 0,0016 | включен | не кешируется | 7405 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1398,1404,1412,1417,1426) ЗАКАЗАТЬ ПО meta_id ASC 181 | 0,0009 | включен | не кешируется | 716 | ВЫБЕРИТЕ cbcomments.comment_ID ИЗ cbcomments ПРИСОЕДИНЯЙТЕСЬ к cbposts НА cbposts.ID = cbcomments.comment_post_ID ГДЕ (comment_approved = ‘1’) И cbposts.post_status IN (‘publish’) ЗАКАЗАТЬ cbcomments.comment_date_gmt DESC LIMIT 0,5 182 | 0,0055 | включен | не кешируется | 2920 | ВЫБЕРИТЕ ГОД (post_date) КАК «год», МЕСЯЦ (post_date) КАК «месяц», подсчитайте (ID) как сообщения ОТ cbposts ГДЕ post_type = ‘post’ И post_status = ‘publish’ ГРУППА ПО ГОДУ (post_date), МЕСЯЦ (post_date) ЗАКАЗАТЬ ПО post_date DESC 183 | 0,0102 | включен | не кешируется | 5936 | ВЫБЕРИТЕ t.*, tt. * FROM cbterms AS t INNER JOIN cbterm_taxonomy AS tt ON t.term_id = tt.term_id ГДЕ tt. taxonomy IN (‘category’) AND tt.count> 0 ЗАКАЗАТЬ ПО t.name ASC 184 | 0,0005 | включен | не кешируется | 1291 | ВЫБЕРИТЕ term_id, meta_key, meta_value ИЗ cbtermmeta ГДЕ term_id IN (22,34,24,15,11,16,19,1) ЗАКАЗАТЬ ПО meta_id ASC 185 | 0,001 | включен | не кешируется | 3838 | ВЫБЕРИТЕ t. *, Tt. * ИЗ cbterms КАК t ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_taxonomy КАК tt ON t.term_id = tt.term_id ГДЕ t.term_id = 33 186 | 0,0008 | включен | не кешируется | 1100 | ВЫБЕРИТЕ tr.object_id ИЗ cbterm_relationships КАК tr ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_taxonomy КАК tt ON tr.term_taxonomy_id = tt.term_taxonomy_id ГДЕ tt.taxonomy IN (‘nav_menu’) И tt.term_id_ID ORDER BY (’33’) 187 | 0,0012 | включен | не кешируется | 14392 | ВЫБЕРИТЕ cbposts. * ИЗ cbposts, ГДЕ 1 = 1 И cbposts.ID IN (1112,1113,1114,1115,1116,1117,1131,1469) И cbposts.post_type = ‘nav_menu_item’ И ((cbposts.post_status = ‘publish’)) ЗАКАЗАТЬ ПО cbposts.menu_order ASC 188 | 0,0009 | включен | не кешируется | 2218 | ВЫБЕРИТЕ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1112) ORDER BY meta_id ASC 189 | 0,0006 | включен | не кешируется | 2219 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1131) ORDER BY meta_id ASC 190 | 0,001 | включен | не кешируется | 2218 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1113) ЗАКАЗАТЬ ПО meta_id ASC 191 | 0. 0009 | включен | не кешируется | 2218 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1114) ORDER BY meta_id ASC 192 | 0,0006 | включен | не кешируется | 2220 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1469) ЗАКАЗАТЬ ПО meta_id ASC 193 | 0,0005 | включен | не кешируется | 2219 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1115) ORDER BY meta_id ASC 194 | 0.0005 | включен | не кешируется | 2219 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1116) ORDER BY meta_id ASC 195 | 0,0007 | включен | не кешируется | 13972 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 636 ПРЕДЕЛ 1 196 | 0,0006 | включен | не кешируется | 2218 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1117) ORDER BY meta_id ASC 197 | 0,0009 | включен | не кешируется | 3838 | ВЫБЕРИТЕ t.*, tt. * FROM cbterms AS t INNER JOIN cbterm_taxonomy AS tt ON t.term_id = tt.term_id ГДЕ t.term_id = 32 198 | 0,0013 | включен | не кешируется | 1050 | ВЫБЕРИТЕ tr. object_id ИЗ cbterm_relationships КАК tr ВНУТРЕННЕЕ СОЕДИНЕНИЕ cbterm_taxonomy КАК tt ON tr.term_taxonomy_id = tt.term_taxonomy_id ГДЕ tt.taxonomy IN (‘nav_menu’) И tt.term_id_ID ORDER BY (’32’) 199 | 0,0009 | включен | не кешируется | 13824 | ВЫБЕРИТЕ cbposts.* ОТ cbposts ГДЕ 1 = 1 И cbposts.ID IN (1106,1107,1108,1109,1110,1111,1350) И cbposts.post_type = ‘nav_menu_item’ И ((cbposts.post_status = ‘publish’)) ЗАКАЗАТЬ cbposts .menu_order ASC 200 | 0,0013 | включен | не кешируется | 2218 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1106) ЗАКАЗАТЬ ПО meta_id ASC 201 | 0,0005 | включен | не кешируется | 2219 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1107) ЗАКАЗАТЬ ПО meta_id ASC 202 | 0.0008 | включен | не кешируется | 2218 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1108) ORDER BY meta_id ASC 203 | 0,0005 | включен | не кешируется | 2218 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1109) ЗАКАЗАТЬ ПО meta_id ASC 204 | 0,0008 | включен | не кешируется | 2219 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1110) ORDER BY meta_id ASC 205 | 0. 0006 | включен | не кешируется | 2218 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1111) ORDER BY meta_id ASC 206 | 0,0007 | включен | не кешируется | 2220 | ВЫБРАТЬ post_id, meta_key, meta_value FROM cbpostmeta ГДЕ post_id IN (1350) ORDER BY meta_id ASC 207 | 0,0008 | включен | не кешируется | 18692 | ВЫБЕРИТЕ * ИЗ cbposts ГДЕ ID = 1322 ПРЕДЕЛ 1 208 | 0,0007 | включен | не кешируется | 662 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘_options_footer_sitemap_link’ LIMIT 1 209 | 0.0009 | включен | не кешируется | 1518 | ВЫБЕРИТЕ post_id, meta_value ИЗ cbpostmeta ГДЕ meta_key = ‘field_5746dca0a4156’ 210 | 0,0006 | включен | не кешируется | 8823 | ВЫБРАТЬ * ИЗ cbposts ГДЕ ID = 54 ПРЕДЕЛ 1 211 | 0,0006 | включен | не кешируется | 676 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_footer_sitemap_link’ LIMIT 1 212 | 0,0005 | включен | не кешируется | 657 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘_options_footer_sitemap’ LIMIT 1 213 | 0. 0006 | включен | не кешируется | 1508 | ВЫБЕРИТЕ post_id, meta_value ИЗ cbpostmeta ГДЕ meta_key = ‘field_5746dcf935fb0’ 214 | 0,0005 | включен | не кешируется | 642 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_footer_sitemap’ LIMIT 1 215 | 0,0003 | включен | не кешируется | 659 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘_options_footer_copyright’ LIMIT 1 216 | 0.0008 | включен | не кешируется | 1512 | ВЫБЕРИТЕ post_id, meta_value ИЗ cbpostmeta ГДЕ meta_key = ‘field_5746dd022d4bb’ 217 | 0,0003 | включен | не кешируется | 684 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_footer_copyright’ LIMIT 1 218 | 0,0003 | включен | не кешируется | 656 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘_options_footer_follow’ LIMIT 1 219 | 0.0029 | включен | не кешируется | 1487 | ВЫБЕРИТЕ post_id, meta_value ИЗ cbpostmeta ГДЕ meta_key = ‘field_5746dd0af503b’ 220 | 0,0004 | включен | не кешируется | 664 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘options_footer_follow’ LIMIT 1 221 | 0,0008 | включен | не кешируется | 571 | ВЫБЕРИТЕ option_value FROM cboptions WHERE option_name = ‘wpebadge’ LIMIT 1 ->

Липкое искусство замеса строительного раствора — Новости — southcoasttoday.

com

Раствор — это цементная смесь, используемая для склеивания кирпичей, бетонных блоков и камней.

В отличие от бетона, который ослабевает при перегрузке из-за чрезмерного перемешивания или разглаживания, раствор можно многократно намазывать и затирать, пока он не начнет затвердевать. Правильно приготовить смесь — это искусство, хотя и не такое сложное.

Существует четыре основных рецепта раствора. Тип M, самый прочный, используется для несущих нагрузок, выветривания при замораживании-оттаивании ниже уровня земли и при кладке камня.Он использует четверть части извести и 33/4 части песка на часть портландцемента. Тип S предназначен для общего использования и для некачественных проектов. Его прочность составляет около 75 процентов от прочности типа М. Он использует половину части извести и 41/2 части песка на часть портландцемента. Тип N — для ненесущих надземных работ. Примерно на треть прочнее, чем тип M, он использует частично известь и 6 частей песка и частично портландцемент. Тип N подходит для большинства самостоятельных проектов, но используйте Тип S, если хотите большей прочности.Тип O используется для внутренних работ, и он всего на 14 процентов прочнее, чем тип M. Он состоит из 2 частей извести и 9 частей песка на части портландцемента. Тип O не выдерживает ни погодных условий, ни замерзания.

Есть три способа замешивания строительного раствора. Первый — с нуля с использованием портландцемента, гашеной извести и песка. Второй — из кладочного цемента (портландцемент, предварительно смешанный с известью) и песка. В-третьих, купить предварительно приготовленный раствор с правильными пропорциями всех сухих ингредиентов. Вы можете купить эти ингредиенты в домашнем магазине, строительном магазине или у поставщика кирпичной кладки.Песок всегда должен быть чистым, мелкозернистым и не содержать соли. Всегда используйте чистую водопроводную воду.

Для защиты рук при работе с раствором обязательно надевайте водонепроницаемые перчатки.

Смешивайте раствор в тачке с помощью мотыги партиями до — кубического фута (около 71/2 галлона). Добавьте необходимое количество цемента и извести и тщательно перемешайте, пока полосы не исчезнут.

Добавьте ровно столько воды, чтобы добиться нужной консистенции, начиная с примерно — галлона на кубический фут смеси.Слишком влажный раствор потечет между стыками. Если он слишком сухой, связь будет слабой.

Насыпьте смесь насыпью и сделайте углубление в центре. Медленно добавляйте воду небольшими порциями из шланга или ведра. Смешайте, постепенно вытягивая сухие ингредиенты в центр и раздвигая влажную смесь в стороны.

Продолжайте перемешивать в воде понемногу и взбивать мотыгой, пока раствор не станет гладкой, работоспособной «маслянистой» консистенции. Чтобы проверить смесь, сделайте борозду мотыгой.Стороны борозды должны сохранять свою форму, не крошиться и не провисать, а раствор должен легко соскальзывать с мотыги. Дайте раствору постоять около 5 минут, затем снова перемешайте перед использованием.

Если смесь жидкая, уменьшите количество воды. Но смешайте новую партию; не пытайтесь исправить плохой.

Один кубический фут раствора — это все, что человек может использовать за 1 1/2 часа, время, которое обычно требуется для начала затвердевания. Если во время работы раствор начинает высыхать, повторно темперируйте его, добавив немного воды и тщательно перемешав.Сделайте это только один раз. Если замес снова высохнет и раствор станет непригодным для обработки; выбросьте это.

Перед восстановлением кирпичной кладки возрастом более 100 лет проконсультируйтесь с опытным каменщиком по поводу правильного состава раствора. Слишком прочный раствор может вызвать растрескивание кирпича в такой кладке.

Расчет кирпичной кладки | Расчет материала кирпичной кладки

В этом видеоуроке по гражданскому строительству вы узнаете, как определить количество цемента, песка и воды в строительном растворе любой кирпичной кладки. Также узнайте, как рассчитать потери.

Объем раствора в кирпичной стене можно рассчитать следующим образом: —

Объем кирпичной стены = общий объем всех кирпичей + объем раствора

Итак, объем раствора = Объем кирпичной стены — общий объем всех кирпичей, кроме раствора

Расчет производится следующими способами:

Общий объем кирпича на растворе принят равным 10 кубометров

Толщина раствора принимается равной 10 мм

Соотношение цемента и песка = 1: 6

Размер каждого кирпича = 190 мм x 90 мм x 90 мм

Размер кирпича с раствором = 200 мм x 100 мм x 100 мм (после добавления 10 мм раствора)

Объем каждого кирпича вместе с раствором = длина x ширина x высота = 0.2 x 0,1 x 0,1 = 0,002 кум (здесь каждый делится на 1000)

Итак, общее количество кирпичей в 10 кубометрах = 10 / 0,002 = 5000

Объем каждого кирпича, кроме раствора = 0,19 x 0,09 x 0,09 = 0,001539 куб. М

Объем, необходимый для 5000 штук кирпичей = 0,001539 x ​​5000 = 7,695 куб. М

Итак, объем раствора = Общий объем кирпичной кладки с раствором — Общий объем кирпича. = 10-7.695 = 2,305 куб. М (влажный объем)

Из-за шпаклевки, заполнения швов из кирпича, а также отходов количество увеличивается на 15%.

Итак, объем влажного раствора = 2,305 + (15% от 2,305) = 2,651 куб. М или куб.

Чтобы скрыть влажный раствор от сухого, добавьте 33% следующим образом: —

Объем сухого раствора = 2,651 + (33% от 2,651) = 3,526 куб.м

Количество цемента, песка и воды будет рассчитано следующим образом: —

Цемент = Объем сухого раствора x соотношение цемента / сумма соотношений x плотность цемента = 3.526 x 1/7 x 1440 = 725,348 = 14,51 мешка (сумма соотношений = 1 + 6 = 7)

Песок = Объем сухого раствора x соотношение песок / сумма соотношений x 35,3147 (1 куб = 35,3147 кубических футов) = 3,526 x 6/7 x 35,3147 = 107 кубических футов или

кубических футов

Допустим, соотношение воды и цемента = 0,45

Итак, вода / цемент = 0,45

Вода = 0,45 x цемент = 0,45 x 725,348 = 326 литров.

Миномет — обзор | Темы ScienceDirect

6.3.10 Устойчивость к сульфатной атаке

Строительные растворы могут пострадать от внешнего воздействия сульфата при воздействии среды, богатой сульфатом, или от внутреннего воздействия сульфата из-за присутствия сульфатных соединений в компонентах. Сульфат-ионы могут вступать в реакцию с продуктами гидратации цемента (т.е. с фазами Ca (OH) 2 , C-S-H и AFm) с образованием эттрингита и гипса. Эти новые фазы вызывают значительное расширяющееся давление соседней цементирующей матрицы, что приводит к растрескиванию (Tian and Cohen, 2000).

Загрязненный гипсом RA, вероятно, вступит в реакцию с гидратированным цементом, что приведет к образованию дополнительных фаз эттрингита после затвердевания и, таким образом, к разрушению цементной матрицы (Tovar-Rodriguez et al. , 2013; Taylor et al., 2001). Принимая во внимание эту известную уязвимость цемента, было проведено несколько исследований по влиянию увеличения содержания RA на устойчивость раствора к воздействию сульфатов (Aguiar and Selmo, 2004; Ambroise and Péra, 2004, 2008; Lee, 2009; Lee et al., 2005, 2008; Vegas et al., 2009; Ledesma et al., 2015; Мардани-Агабаглу и др., 2015; Чжао и др., 2013; Tovar-Rodriguez et al., 2013).

Tovar-Rodriguez et al. (2013) оценили расширение строительных растворов, изготовленных из незагрязненных и загрязненных гипсом мелкодисперсного RA с содержанием сульфата от 2,9% до 4,3%, хотя оно превышало предел в 1,0% общей серы, указанный в EN-13139 (2002). Растворы, изготовленные с незагрязненным мелкодисперсным RA, расширились менее чем на 0,05%, тогда как растворы с загрязненным мелкодисперсным RA расширились на 0.15% –0,20%. Это заметное расширение загрязненных гипсом тонкодисперсных строительных растворов RA, выходящее за пределы безопасного диапазона 0,10%, для которого не наблюдается значительного разложения (Marchand et al. , 2002), вероятно, приведет к растрескиванию, вызванному расширением (Aguiar, 2004; Aguiar and Сельмо, 2004).

Были сделаны противоречивые выводы о влиянии добавления мелкодисперсного РА на стойкость строительного раствора к сульфатной атаке. После воздействия раствора сульфата натрия потеря веса тонкого строительного раствора RA была примерно в два раза выше, чем у соответствующих контрольных растворов (Fernandez-Ledesma et al., 2016; Vegas et al., 2009; Ledesma et al., 2015), предполагая, что прежний миномет имел более низкую стойкость к сульфатной атаке. Это можно объяснить повышенной проницаемостью раствора RA, что облегчает перенос растворимого сульфата в цементной микроструктуре.

Раствор, изготовленный из 100% мелкодисперсного RCA, однако, оказался более устойчивым к воздействию сульфатов, так как он показал на 25% меньшее расширение, чем контрольный раствор (Mardani-Aghabaglou et al., 2015). Эти улучшенные характеристики объяснялись большей пористостью, вызванной включением RCA, что создавало дополнительное пространство для расширения эттрингита, что приводило к меньшему расширению образцов.

Повышенная стойкость к воздействию сульфатов может также наблюдаться у минометов, изготовленных с мелким RMA. Поскольку было обнаружено, что мелкодисперсный RMA вызывает пуццолановые реакции с гидратированным цементом, меньшее количество Ca (OH) 2 доступно для реакции с соединениями серы, что приводит к меньшей степени расширения и разрушения. Действительно, это подтверждается исследованием De Lucas et al. (2016), в котором было обнаружено, что строительный раствор, изготовленный с использованием мелкозернистого RMA, был менее подвержен воздействию сульфатов по сравнению с контрольным строительным раствором.

Помимо применения процесса промывки, который позволяет удалять водорастворимые хлориды и сульфаты (Silva et al., 2015c), было предложено обрабатывать мелкие RCA смесью портландцемента и сульфоалюминатного цемента или пуццолановой кислоты. добавки, могут повысить устойчивость строительного раствора к воздействию сульфатов (Ambroise and Péra, 2008; Zhao et al. , 2013). Было обнаружено, что растворы, изготовленные из мелкодисперсного RA, обработанного цементом, показали более низкие потери прочности по сравнению с необработанным мелкодисперсным RA после воздействия раствора сульфата натрия (Ambroise and Péra, 2008).Использование сульфоалюминатного цемента предотвращает реакцию между CaSO 4 из RA, загрязненного гипсом, и гидроксидом кальция и гидратами алюмината кальция (Ambroise and Péra, 2008). Более того, добавление пуццолановых материалов, таких как летучая зола и измельченный гранулированный доменный шлак, снижает количество Ca (OH) 2 , которое может реагировать с гипсом с образованием продуктов расширения (Ge et al., 2015; Tishmack et al. , 1999; Matschei et al., 2007; Tian, ​​Cohen, 2000).

Поведение при сжатии компонентов кладки из обожженного кирпича и известкового раствора в сухих и влажных условиях

Характеристики кирпича и раствора

Свойства строительного раствора

Строительные растворы, содержащие природную гидравлическую известь (NHL) с соотношением вяжущего и заполнителя 1 : 3 по объему были выбраны для исследования, так как они обычно используются для реставрационных работ на исторической кладке [40]. В известковых растворах использовалось исключительно гидравлическое вяжущее (NHL5) с удельным весом 2,70 и удельным весом 26,5 кН / м 3 , соответствующее BS EN 459–2 [41, 42]. Гидравлическое вяжущее содержит силикаты, алюминаты кальция и гидроксид кальция, получаемые при обжиге известнякового щебня в печах [42]. После извлечения из печей он подвергался гашению (гидратации), который включает добавление контролируемых количеств воды, а затем измельчался в порошок [29].

Это единичные связующие, которые сочетают гидравлическую и воздушную настройку, полученные карбонизацией атмосферным CO 2 [43].Свободная известь Ca (OH) 2 составляет более 15% для NHL5, в то время как содержание сульфатов ниже 2%. Помимо водопроводной воды, во все строительные смеси добавлялся «мягкий песок», обычно используемый для кирпичной кладки и заострения, произведенный в соответствии с BS EN 13,139 [44]. Этот тип песка имеет округлые частицы и важен для улучшения обрабатываемости смеси по сравнению с острым песком [45]. Ситовый анализ, показанный на фиг. 1, показывает, что размер частиц песка был менее 1,0 мм. Удельный вес и насыпной вес песка равнялись 2.65 и около 15,7 кН / м 3 соответственно, в то время как его водопоглощение составляло около 5%.

Рис. 1

Ситовый анализ песка, используемого в строительных растворах

Процедура смешивания, указанная в BS EN 1015–2 [46] и BS EN 459–2 [41], применялась для производства строительных растворов из сухих компонентов и воды [47 ]. Консистенция свежего раствора оценивалась с помощью таблицы расхода в соответствии с BS EN 1015–3 [48]. Воду регулировали таким образом, чтобы получить работоспособные растворы с расходом в диапазоне 190 мм.Растворы готовили партиями по 20 л с использованием роторной мешалки емкостью 40 л. Сухие компоненты смешивали вместе в течение 180 с с последующим постепенным добавлением воды и затем перемешивали еще 180 с. Помимо раствора, использованного для кладки кирпича, для оценки прочности использовался другой набор кубических (50 × 50 × 50 мм) образцов и призматических (25 × 25 × 150 мм) образцов. После заливки образцы раствора накрывали пластиковым листом и через 5 дней вынимали из форм.Затем они хранились рядом с образцами кладки в лабораторных условиях.

Прочность на сжатие и изгиб определяли по результатам испытаний на сжатие и четырехточечных испытаний в соответствии с BS EN 1015–11 [49]. Эти испытания материалов проводились через 41 ± 1 день после приготовления, в начале экспериментальных испытаний всех образцов. Помимо механических свойств во влажных и атмосферно-сухих условиях, было оценено содержание влаги в обоих вариантах кондиционирования для образцов раствора НХЛ. Сухие при комнатной температуре образцы и образцы, погруженные в водопроводную воду минимум на 48 часов, сушили в печи в течение 6 часов при 60 ° C и еще в течение 18 часов при 105 ° C, пока масса образца не стала относительно постоянной.Содержание влаги в известковых растворах составляло 2,54 мас.% (Мас.%) Для образцов, сухих при температуре окружающей среды, и 10,80 (мас.%) Для образцов, погруженных в воду.

Кирпичи

Для возведения стен и извлеченных стержней использовались промышленные полнотелые кирпичи, облицованные обожженной глиной [50]. Номинальная прочность на сжатие, оцененная в соответствии с BS EN 771–1 [51] для элементов, испытанных перпендикулярно поверхности слоя, составляла 13 МПа, в то время как водопоглощение w a <10%. Чтобы оценить механические свойства материалов кирпичных блоков, были проведены испытания на сжатие перпендикулярно или параллельно поверхности основания, а также на цилиндрических стержнях, как описано в следующих разделах.Как и в случае образцов известкового раствора, влажность кирпича оценивалась с использованием той же процедуры кондиционирования. Содержание влаги в кирпичах, высушенных при комнатной температуре, составляло 0,07 мас.% (Мас.%) И 10,46 мас.% Для кирпичей, погруженных в воду. Значения влажности погруженных образцов показывают, что водопоглощение известковых растворов и известковых кирпичей было очень схожим.

Из легкодоступных материалов этот тип обожженного глиняного кирпича по своим физическим и механическим свойствам наиболее близок к таковым из мавзолея Фатима Хатун (Умм аль-Салих), построенного в XIII веке в Каире, который оценивается в проекте [ 39].Исследования участка показали, что: (i) «красные» кирпичи (используемые для фундамента) имеют прочность на сжатие ( f b ) около 5,2 МПа и водопоглощение w a = 27,5%, (ii) «светло-коричневые» кирпичи имеют f b = 14,7 МПа и w a = 18,13% и (iii) «темно-коричневые» кирпичи имеют f b = 22,7 МПа и w a = 13,4% [39]. Характеристики доступных кирпичей из обожженной глины, выбранных в этом исследовании, поэтому находятся в низком диапазоне тех, которые были получены при обследовании участка, и обычно встречаются в исторической кладке [52, 53], но их можно использовать для сравнительных оценок и структурного ремонта исследования.

Измеренные размеры кирпича на основе в среднем 30 образцов составили 229 × 111 × 66 мм (± 2,0 × 2,9 × 0,8 мм). Это изменение размера связано с технологической процедурой изготовления отливки, которая включает введение влажной глиняной смеси в форму без нижнего или верхнего конца, а затем ее вручную разглаживают. Удельный вес кирпича 17,1 кН / м 3 . Категория устойчивости к замерзанию / оттаиванию кирпичей из обожженной глины из этого исследования, как указано производителем, составляет F2 и соответствует условиям жесткого воздействия.Классификация категории содержания активных водорастворимых солей — S0, что указывает на отсутствие требований к содержанию солей. Последний относится к растворимым солям, встречающимся в природе в глинах, используемых для производства кирпича.

Детали образца

В этом разделе представлены конфигурация образца, кондиционирование и методы испытаний, используемые для оценки прочности на сжатие блоков из обожженного глиняного кирпича, кирпичных цилиндров и элементов кладки (ядра из кирпича и раствора и небольшие стены) в условиях сухой и влажной окружающей среды. условия.Последние соответствуют погружению образцов в воду на 48 ч. В данном исследовании рассматривались только сухие и влажные образцы, поскольку результаты из литературы [6, 8, 18] показывают, что влияние влаги на механические свойства материалов минимальное или отсутствует, когда содержание влаги ниже 3% по весу. Тщательная проверка данных, полученных при погружении образцов кладки и независимых компонентов кладки (кирпичей, образцов раствора и кирпичей с швами из раствора) в воду на период 24 часа, показывает, что через 3 часа образцы кладки имеют относительно постоянный вес.Следовательно, считается, что для геометрии, исследуемой в этой статье, погружение на 48 часов достаточно для обеспечения условий полного насыщения при данной температуре окружающей среды и давлении воды.

Подготовленные образцы для испытаний (рис. 2) были поровну разделены на две группы: влажные, и сухие. Половина образцов хранилась в лабораторных условиях (T = 24–30 ° C, RH = 30–50%), в то время как остальные образцы находились во влажных условиях. Стоит отметить, что небольшие образцы (раствор, кирпичные блоки, цилиндрический кирпич и ядра из кирпичного раствора) были полностью погружены в воду, в то время как небольшие стены были погружены на 3/5 своей глубины в течение указанного периода, чтобы точно представить место условия учтены.Поскольку уровень воды поддерживался постоянным, чтобы компенсировать потери из-за капиллярной абсорбции, стены достигли одинакового содержания влаги по всей своей глубине, как описано ниже.

Рис. 2

Устройства для испытаний: a кирпичные блоки, b цилиндры, c стены (обратите внимание, что образцы кирпичных блоков и цилиндров были испытаны в различных конфигурациях и соотношениях сторон)

Кирпичные блоки и цилиндрические стержни

Для оценки фактических свойств материала кирпичных блоков (описанных в разд.2.1.2), испытания на сжатие были выполнены на (i) 10 × кирпичных блоках, перпендикулярных поверхности слоя (рис. 3a), (ii) 10 × кирпичных блоках, параллельных поверхности основания (рис. 3b), (iii) 10 цилиндрических сердечников с аспектным отношением (высота к диаметру h / d ) около 1,0 (рис. 3c) и (iv) 10 x двухъярусных цилиндрических сердечников с аспектным отношением около 2,0 (рис. 3d).

Рис. 3

адаптировано из Van Mier et al. [36]) (примечание: черные треугольники обозначают области трехосного ограничения)

Конфигурации блоков кирпича и цилиндрических образцов: a кирпичей параллельно стыку основания, b кирпичей перпендикулярно стыку основания, c только кирпич однослойный, d только кирпич двухъярусный стержень, e кирпичный кирпич – цементно-кирпичный цилиндрический стержень, f кирпичный цилиндр с тремя швами из раствора и двумя кирпичными; г кладка стен; ч Напряженные состояния образцов под сжимающей нагрузкой как функция гибкости (

В дополнение к описанным выше образцам только из кирпича, образцы кладки включают: в / д > 2. 0) (рис. 3e), и (ii) два ядра, уложенные слоями раствора сверху, снизу и между ядрами кирпича ( h / d > 2,0) (рис. 3f), были извлечены из описанных стеновых элементов. в разд. 2.2.2. Эти конфигурации кирпичного раствора были выбраны для оценки влияния раствора раствора на прочность на сжатие элементов кладки, а также для определения возникновения и распространения разрушения в зависимости от материала.

Кирпичи, испытанные параллельно поверхности слоя, обозначены PRy, в то время как блоки, испытанные перпендикулярно поверхности слоя, обозначены PPy (где «y» обозначает кондиционирование образца: D — сухой при температуре окружающей среды, W — влажный).Ссылки на цилиндрические образцы имеют формат C xyz , в котором x указывает тип образца (0 для образцов ядра из одного кирпича, A для двух сложенных образцов (кирпич-кирпич), B для образцов из кирпича-строительного раствора и C для раствор-кирпич-строительный раствор-кирпич-строительный раствор), y указывает кондиционирование образца (D — сухой при комнатной температуре, W — влажный), а z — последовательность образцов (a, b, c и т. д.).

Учитывая геометрию кирпича, упомянутую ранее (229 × 111 × 66 мм), блоки кирпича, испытанные параллельно поверхности основания (PRy), имели соотношение сторон h / d = 0.29, в то время как испытанные перпендикулярно поверхности кровати (PPy) имели соотношение сторон h / d = 0,48. Однокирпичные образцы керна C0yz имели диаметр 69,4 ± 0,1 мм и в среднем h / d = 0,95. Образцы кирпичного кирпича CAyz из двух порошковых образцов имели диаметр 69,4 ± 0,1 мм и среднее значение h / d = 1,98. Образцы CByz имели диаметр 69,4 ± 0,1 мм по элементам кирпича и в среднем h / d = 2.20 из-за наличия слоя строительного раствора толщиной около 13,6 ± 1,7 мм и диаметром 68,4 ± 0,91 мм. Диаметр последней группы CCyz составлял 69,1 ± 1,0 мм на кирпичных компонентах, имел среднее значение h / d = 2,58 и включал слои раствора со средней толщиной 13,1 ± 2,5 мм и средним диаметром 68,5 ± 0,7 мм.

Испытания кирпичных блоков в двух направлениях и цилиндров с разной гибкостью, как описано выше, позволяют лучше сравнить основные механические свойства и свойства, полученные в результате стандартных испытаний. Однако следует отметить, что из-за эффектов трехосного ограничения, создаваемых нагрузочными плитами, как показано на рис. 3h, приводящих к повышению прочности и пластичности, испытания блока кирпича перпендикулярно или параллельно поверхности основания не будут надежно фиксировать одноосные прочностные свойства материала. Когда стальные пластины используются для нагружения образцов, в частях образца под пластинами развиваются трехосные ограниченные зоны [54]. Это в первую очередь происходит из-за сдвиговых напряжений между нагружающей плитой и образцом из-за несовместимости их бокового расширения и жесткости [55].Как показано на рис. 3b, зоны трехосного удержания включают большую часть длины образца при небольшом соотношении h / d , в то время как относительно большие области без ограничений и одноосные состояния напряжения развиваются по мере увеличения высоты образца. Следовательно, более высокая прочность измеряется при низком уровне h / d , поскольку прочность на трехосное сжатие обычно больше, чем прочность на одноосное сжатие [54, 56]. Учитывая вышеизложенное, эффекты удержания минимизируются или устраняются, когда h / d ≥ 2.0, и одноосное напряженное состояние существует на середине высоты образца. Что касается блоков кирпича, испытанных перпендикулярно или параллельно поверхности основания, образцы с h / d = 1,0 будут развивать более высокую прочность из-за эффектов ограничения, создаваемых нагрузочными плитами над и под образцом.

Чтобы оценить свойства кирпичей на изгиб, были проведены дополнительные испытания на трехточечный изгиб на элементах с надрезами. Призматические образцы квадратного сечения были получены путем разрезания кирпичных элементов пополам алмазной пилой.Длина образца была такой же, как у блока кирпича (≈229 мм), а его глубина и ширина были 51 ± 1,5 мм. Затем с помощью шлифовального станка с алмазным диском была создана выемка глубиной 5 мм. Поверхности, которые контактировали с опорными / нагрузочными плитами или подшипниками, шлифовали для достижения плоскостности и параллельности, как указано в BS EN 771–1 [51].

Образцы стен

Испытания образцов стенок b × h × t = 472 × 403 × 110 мм (± 2.5 × 5,1 × 0,8 мм) были выполнены для оценки прочности на сжатие ( f м ) кирпичных блоков в соответствии с рекомендациями кодифицированных процедур (рис. 2c и 3g). Ссылка на образец имеет формат Wxy , где x обозначает сухой (D) или влажный (W) при комнатной температуре, а y обозначает последовательность образцов (a, b, c и т. Д.). Из общего числа построенных 12 образцов стенок 9 были испытаны на сжатие, и, как упоминалось ранее, 3 непроверенных стены были использованы для извлечения цилиндрических стержней.Шесть испытанных стен на сжатие были выбраны для прямого сравнения с учетом влияния влажности на отклик. Это были WDa, WDb, WDc в сухих условиях и WWa, WWb, WWc во влажных условиях. Другие включали пилотные испытания или имели эксцентрические неисправности (сухой образец WDd и влажный образец WWd), которые кратко описаны в конце раздела. 3.3.

Стены были построены на плоской горизонтальной поверхности в соответствии с процедурами, описанными в BS EN 1052–1 [57], соответственно. Образцы имели как горизонтальные, так и вертикальные швы из известкового раствора со средней толщиной 14.4 ± 1,4 мм. Это было необходимо для корректировки неравномерных размеров кирпичей. Кирпичи были уложены в том виде, в котором они были получены от производителя, без какого-либо кондиционирования или замачивания в воде перед нанесением раствора, что могло повлиять на пористость свежего раствора. После укладки последнего ряда кирпичей образцы хранили в лабораторных условиях. Пластиковый лист использовался для покрытия образцов на раннем этапе отверждения, и образцы были испытаны в течение недели в возрасте 42–47 дней. За три дня до испытаний поверхности стен, контактирующие с загрузочными плитами, были покрыты высокопрочным цементным раствором в соотношении 1: 1 и относительно тяжелыми стальными плитами 6.Над свежим цементным раствором поместили 5 кг, чтобы обеспечить ровность загрузочной поверхности.

Из-за относительно небольшой высоты образцов (403 ± 5,1 мм) погружение на 3/5 глубины, соответствующей 3-м рядам кирпича, позволило полностью капиллярно впитывать воду. Визуальный осмотр показал, что верхние кирпичи, которые не были погружены в воду, были насыщены. Чтобы получить распределение влаги по образцу, была построена дополнительная стена, которую подвергли той же процедуре кондиционирования и отверждения.Перед погружением в воду 3/5 глубины стены (курсы i-iii на рис. 2c) каждый кирпич был помечен. Через 48 ч стена была разобрана, и каждый стык кирпича и раствора был взвешен. Для определения влажности все компоненты сушили в сушильном шкафу в течение 6 часов при 60 ° C и не менее 18 часов при 105 ° C, пока масса образца не стала практически постоянной. Результаты распределения влажности показали, что одинаковое содержание влаги 10,7% ± 0,2 мас. Стабильно получалось во всех пяти слоях кирпича (i – v), независимо от того, были они погружены в воду или нет из-за капиллярного поглощения. Таким образом, было показано, что влажность равномерно распределяется по образцу.

Контрольно-измерительные приборы и оборудование

Образцы были испытаны на четырехстоечной машине Instron 3500 кН, при этом испытательная установка включала верхние и нижние передаточные пластины из высокопрочной стали, с приводом наверху. Как показано на рис. 2a – c, вокруг образцов использовались два датчика смещения для регистрации осевого смещения между основанием машины и верхней пластиной для переноса.Они использовались в качестве вторичной системы измерения вместе с записями смещения, предоставленными машиной, и данными системы корреляции цифровых изображений (DIC), как описано ниже.

DIC — это бесконтактная система, которая обеспечивает высокий уровень точности и практичности по сравнению с обычными механическими приборами при температуре окружающей среды и повышенной температуре [58,59,60]. Он состоит из двух легких CMOS-камер с интерфейсом USB 3.0 для расстояний до 25 м. Камеры высокой чувствительности имеют разрешение 2.3 мегапикселя при частоте кадров 100 Гц. Они подключены к контроллеру, который также действует как система сбора данных. В процессе подготовки образцы сначала окрашивали в белый цвет, а затем аккуратно засыпали черными точками размером 0,5–2,0 мм, чтобы создать высококонтрастный черно-белый узор. Размер черных точек зависел от размера образца и расстояния между камерами и пятнистой поверхностью.

Перед тестированием была проведена процедура калибровки путем итеративной регулировки диафрагмы, окружающего освещения и фокуса камеры, при этом были сделаны фотографии калибровочной пластины, прилегающей к лицевой стороне образца.Это было необходимо для того, чтобы программное обеспечение постобработки могло вычислить расстояние между камерами и образцом и, в конечном итоге, вычислить векторные поля деформации поверхности. Частота записи данных 0,2 Гц была выбрана для получения достаточно большого пула данных, чтобы минимизировать возможный разброс [61]. После тестирования данные ДИК были дополнительно обработаны для получения полей векторов деформации. По ним были получены поверхностные деформации или деформации с помощью назначенных виртуальных датчиков с различной длиной в зависимости от размера образца и расположения кирпича.

Как указано в Разд. 2.1 и 2.2 были проведены стандартизированные испытания на сжатие кирпичных блоков и испытания на изгиб полукирпичей с надрезом, а деформации или раскрытие трещин были получены из данных DIC. Для испытаний на сжатие кирпича, показанных на рис. 2а, вертикальные калибры 50 мм и горизонтальные калибры 25 мм были назначены для оценки осевой и поперечной деформации, соответственно. Для цилиндрических стержней (рис. 2b), вертикальный калибр 70 мм и горизонтальный калибр 15 мм на средней высоте образца использовались для определения осевой и поперечной деформации, соответственно.Для получения осевой деформации небольших стенок (рис. 2c) использовались два вертикальных датчика по 170 мм, в то время как для определения поперечных деформаций использовался горизонтальный датчик 240 мм для оценки боковых деформаций [57].

Расчет сухого объема раствора

Сухой объем раствора измеряется для определения количества цемента и песка для образования раствора для наших кладочных работ.

В последнее время цементный раствор часто используют для различных видов кладочных работ.

При оценке объема раствора для различных видов кладочных работ получается только влажный объем. Чтобы определить необходимый объем для цемента и песка, влажный объем раствора следует заменить на сухой.

Сухой объем раствора
Основные компоненты раствора — цемент и песок.

Раствор образуется при добавлении воды в сухую цементно-песчаную смесь.

После добавления воды в сухую цементно-песчаную смесь объем сухой смеси уменьшается из-за наличия воздушных пустот в частицах песка.

Поскольку объем раствора увеличивается в сухих условиях, необходимо умножить влажный объем на 1,30, чтобы получить сухой объем раствора.

Как определить объем цемента и песка в растворе.

Предположим, требуется 10 кубических футов влажного раствора и соотношение цемента и песка в растворе составляет 1: 4.

Ниже приведен подробный процесс расчета объема сухого раствора, а затем количества песка и цемента для этого раствора объемом 10 кубических футов.

Как рассчитать сухой объем раствора
Известно, что сухой объем раствора равен
= влажный объем раствора x 1,30
= 10 x 1,30
= 13,00 кубических футов.

Процесс измерения объема цемента и песка в растворе

Соотношение цемента и песка в растворе 1: 4. Это означает, что одна единица цемента будет смешана с четырьмя единицами песка.

Всего элементов в ступке 1 + 4 = 5.
Следовательно, необходимый объем песка для прогнозируемого количества раствора составляет
= (13,00 ÷ 5) × 4
= 10,40 кубических футов.

Категории цепей, применяемых при съемке:

А необходимое количество цемента составляет
= (13,00 ÷ 5) x 1
= 2,60 кубических футов.

Заключение: Чтобы измерить сухой объем раствора, необходимо рассчитать влажный объем раствора для вашего рабочего элемента, а затем умножить этот влажный объем на 1.30.

Как только вы получите требуемый сухой объем раствора, можно рассчитать необходимое количество цемента и песка для раствора на основе пропорции смеси.

Цемент и строительный раствор для каменной кладки типов S, N и M — CEMEX USA

Прочность

Свойства кладочного раствора, связанные с его долговечностью, включают:

  • Устойчивость к разрушению при замерзании-оттаивании.Исследование [1] [2] [3] показывает, что уровни воздухововлечения не менее 10–12 процентов необходимы для обеспечения эффективной устойчивости к порче при замораживании-оттаивании.
  • Характеристики усадки при высыхании. Результаты лабораторных испытаний, показанные на рисунке I, показывают, что усадка при высыхании цементных растворов для кладки примерно вдвое меньше, чем у портландцементно-известковых растворов (см. Рисунок I).
  • Устойчивость к сульфатной атаке. Кладочные цементные растворы также демонстрируют значительно более высокую сульфатостойкость, чем портландцементно-известковые растворы (см. Рисунок II).
  • Водопроницаемость. Свойства цементных растворов для каменной кладки гарантируют, что потребности проектировщиков и каменщиков будут удовлетворены в достижении водонепроницаемости кладки. Лабораторные исследования [4] подтвердили отличные характеристики цементных растворов для каменной кладки в тестах на водопроницаемость (см. Рисунок III).

Внешний вид

Поскольку цвет Masonry Cement контролируется в лаборатории, а Masonry Cement предлагает простоту системы дозирования из одного мешка, легче добиться однородного цвета цемента для идеального внешнего вида готовой работы.


Установка


Препарат

Пропорции цемента для каменной кладки типа N

CEMEX, цемента для каменной кладки типа S и цемента для каменной кладки типа M содержат песок, соответствующий ASTM C-144, в соответствии с таблицей 4, и будут производить строительный раствор, соответствующий требованиям ASTM C-270 в соответствии со спецификациями пропорций. Однако согласно требованиям к свойствам ASTM C-270 соотношение цемента и песка для рабочего смешанного раствора должно быть в диапазоне от 1: 2¼ до 1: 3½, и этот раствор должен быть предварительно испытан в лаборатории перед работа начинается.

По возможности следует использовать машинное смешивание. Сначала при работающем миксере добавьте большую часть воды и половину песка. Затем добавьте кладочный цемент и оставшийся песок. После одной минуты непрерывного перемешивания медленно добавьте оставшуюся воду. Перемешивание должно продолжаться не менее трех минут; увеличение времени перемешивания до пяти минут улучшает раствор.


Приложение

Для успешного применения требуются принципы хорошего мастерства, включая надлежащее заполнение стыков между головкой и станиной, аккуратное размещение блоков, соответствующую оснастку стыков, изменение строительных процедур и / или графиков для адаптации к экстремальным погодным условиям. ] и надлежащие процедуры очистки.

Стыки кладки должны быть обработаны с одинаковой степенью жесткости и влажности. Если стыки обработать слишком рано, лишняя вода будет вытягиваться на поверхность, в результате чего стыки станут более легкими. Соединения будут выглядеть темными и обесцвеченными, если обработка инструментов выполняется после начала придания жесткости.


Жаркая погода и восстановление температуры

Растворы, подверженные воздействию горячих ветров и солнечных лучей, теряют удобоукладываемость из-за испарения воды. Для защиты раствора следует принять разумные меры предосторожности, такие как затенение миксера, смачивание плит из раствора, укрытие тачек и ванн, а также балансировка производства раствора для удовлетворения спроса.

Если необходимо восстановить удобоукладываемость, раствор можно повторно темперировать путем добавления воды и повторного перемешивания. Раствор нельзя использовать или повторно темперировать более чем через 2½ часа после первоначального перемешивания.


Меры предосторожности при холодной воде

Раствор следует поддерживать при минимальной температуре 40 ° F, как предписано стандартными спецификациями кладки для холодной погоды. Добавки для холодной погоды должны быть одобрены архитектором.


Наличие

Портлендские цементы

CEMEX можно заказать, обратившись в службу поддержки клиентов CEMEX по телефону:

Служба поддержки клиентов | 1-800-992-3639


Гарантии

CEMEX, Inc.гарантирует соответствие Broco Stucco Cement при отгрузке с нашего завода или терминалов текущим требованиям ASTM C-1328, «Стандартные технические условия для пластикового (штукатурного) цемента» и ASTM C-91, «Стандартные технические условия для каменной кладки».


Техническое обслуживание

Избегайте использования агрессивных химических чистящих средств или сильных кислотных растворов при чистке кирпичной кладки.

ТАБЛИЦА 3 Физические свойства цементных растворов для каменной кладки (ASTM C-270)
Миномет Тип Прочность на сжатие 2-дюймовых кубов через 28 дней мин. , фунт / кв. дюйм (МПа) Минимальное удержание воды%
N 750 (5,2) 75
S 1800 (12,4) 75
M 2500 (17,2) 75

ТАБЛИЦА 4 Кладочный цементный раствор — Пропорции по объему (ASTM C-270)
Миномет типа Портлендский цемент Кладка N Цемент S Тип M Песок
N 1 2-1 / 4 — 3
S 1/2 1 3-3 / 8 — 41/2
S 1 2-1 / 4 — 3
M 1 1 4-1 / 2 — 6
M 1 21/4 — 3

Персонал технических служб

Персонал

CEMEX может предоставить техническую помощь, связавшись со службой поддержки клиентов по телефону: 1-800-992-3639


Гарантия

CEMEX гарантирует, что указанные продукты соответствуют действующим требованиям ASTM и Федеральным спецификациям. Никто не имеет права вносить какие-либо изменения или дополнения в данную гарантию. CEMEX не дает никаких гарантий или заявлений, явных или подразумеваемых, в отношении этого продукта и отказывается от любых подразумеваемых гарантий товарного состояния или пригодности для определенной цели.

Поскольку CEMEX не контролирует другие ингредиенты, смешанные с этим продуктом, или конечное применение, CEMEX не дает и не может гарантировать законченную работу.

Ни при каких обстоятельствах CEMEX не несет ответственности за прямые, косвенные, особые, случайные или косвенные убытки, возникшие в результате использования этого продукта, даже если было сообщено о возможности таких повреждений.Ответственность CEMEX ни в коем случае не может превышать покупную цену этого продукта.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
