Монтаж плит перекрытия | Строительный портал

Конструкции перекрытия должны отвечать требованиям относительно прочности, огнестойкости, звукоизоляции и теплоизоляции. Всеми этими характеристиками обладают ЖБИ плитного типа. Они используются при возведении промышленных, многоквартирных и индивидуальных строений.

Содержание:

  1. Виды плит перекрытий
  2. Плиты перекрытия размеры
  3. Что необходимо знать перед приобретением ПК
  4. Подготовка стен перед установкой плит перекрытия
  5. Площадка для крана
  6. Разлиновка плит
  7. Монтаж плит перекрытия
  8. Проверка бетонных плит перекрытия
  9. Анкеровка железобетонных плит перекрытия
  10. Особенности технологии монтажа плит перекрытий



Они служат в качестве межэтажных перекрытий, где их нижняя поверхность выступает потолком, а верхняя полом верхнего помещения. Также плиты укладываются на гаражи, сараи и другие постройки хозяйственного назначения, таким образом, образуя крышу. Нередко их используют в качестве фундамента.

Виды плит перекрытий

Можно выделить 2 вида: монолитные плиты перекрытия и пустотные. Первые отличаются большим запасом прочности и несущей способностью. Среди серьезных недостатков можно отметить их вес, высокую теплопроводность и низкие звукоизоляционные свойства. Такие изделия зачастую применяются для строительства общественных и индустриальных сооружений.

Плиты перекрытия фото

  • Пустотные ЖБИ используются при возведении частных домов ввиду их более дешевой стоимости и легкого веса по сравнению с монолитными аналогами. Этот фактор, конечно, не позволяет обойтись без специальной техники для доставки ПК на объект и монтажа, но, тем не менее, дает возможность значительно снизить нагрузку на несущие стены и фундамент. И как следствие сократить расходы на их обустройство, используя меньшее количество строительного материала.
  • Пустоты, проходящие по всей длине бетонного изделия, могут иметь круглую, овальную и многоугольную форму.
    Ими можно воспользоваться при закладке коммуникаций, используя кабель-каналы, пластиковые короба или гофрированные трубы.

Многопустотные плиты перекрытия гарантируют:

  • хорошие тепло и звукоизоляционные качества;
  • огнестойкость;
  • распределение нагрузки на несущие стены;
  • высокую механическую прочность;
  • долговечность.

Благодаря ровным поверхностям плит все дальнейшие отделочные работы пройдут с не только минимальным вложением средств на выравнивание потолка (пола), но и меньшими трудозатратами.

Плиты перекрытия размеры

  • Плиты перекрытия выпускаются длиной от 1880 до 6280 мм с шагом с 100 мм.
  • Толщина плиты перекрытия составляет 220 мм. Стандартная ширина изделия равна 990, 1190 либо 1490 мм, хотя можно найти плиты и с другими типоразмерами.
  • Вес плиты перекрытия определяют ее габариты, ориентировочно данный показатель варьируется от 500 до 1500 кг. Что касается несущей способности единицы изделия, то в среднем она составляет 800 кг на 1 кв. м.

Что необходимо знать перед приобретением ПК

  • Не допускается наличие следов ржавчины и жира на поверхностях изделия.

  • Максимально допустимые трещины – 0,1 мм, но лучше – это их полное отсутствие.
  • Все грани плит должны иметь максимально ровные поверхности, без выпуклостей и впадин.
  • Допустимое отклонение от номинала по длине – 10 мм, толщине – 5 мм, ширине – 5 мм.
  • Изделие должно иметь соответствующие сертификаты качества.

Перед началом укладки плит перекрытия необходимо знать, что:

  • шершавая сторона плиты должна быть обращена вверх, а гладкая вниз;
  • подгон изделий осуществляется по их нижним сторонам;
  • ЖБИ должны опираться на 2 короткие стороны, длинную сторону не рекомендуется заводить на стену;
  • понадобятся компоненты для песчано-цементного раствора;
  • укладка плит производится вплотную друг к другу без зазоров;
  • услуги крана почасовые, поэтому к его приезду подготавливается все необходимое, чтобы работы прошли без заминок;
  • плиты должны опираться только на несущие стены, остальные внутренние перегородки (стены) возводятся после установки перекрытия;
  • для слаженного монтажа в помощь крану понадобится как минимум 2, а лучше 3 человека;

  • перед черновой отделкой пустоты плиты заполняются щебнем или керамзитом.

Подготовка стен перед установкой плит перекрытия

  • Несущие стены подвергают нивелировке. Они должны быть максимально ровными по высоте, допустимое расхождение составляет максимум 10 мм. Выявить разницу высот можно посредством длинной балки, которая размещается на двух противоположных стенах. Поверх бруса ставится строительный уровень, и чем он длиннее, тем точнее полученный результат.
  • Таким образом, проверяются все опоры под плиты перекрытия. При этом важно производить замеры как можно чаще. Для этого балка или брус устанавливается в углах строения, затем перемещается каждые 1-1,5 м. Соответствующие данные можно записать на стенах мелом или маркером.
  • Далее находится самая высокая и низкая точка и выкладывается бетонная смесь с использованием ячеистой металлической сетки. Опоры, возведенные из пенобетонных, шлаковых, газосиликатных блоков, в обязательном порядке усиливаются. Это можно сделать посредством армирующего пояса высотой не менее 15 см.
  • Армопояс равномерно распределяет нагрузку, предотвращает деформацию стен и защищает плиты перекрытия от излома.

  • Опалубка собирается из максимально ровных досок в соответствии с полученными значениями, то есть грани могут иметь различные значения по высоте. Можно воспользоваться специальным П-образным профилем. Конструкция обустраивается по всему периметру коробки дома, включая и ненесущие стены, особенно, если строение выполнено из легких блочных материалов.
  • Для замеса песчано-цементного раствора берется 1 ведро цемента (М500) и 3 ведра песка, воды необходимо столько, чтобы смесь получилась не жидкой, но и не густой. Песок обязательно просеивается для удаления камешков, которые поспособствуют разрушению слоя под весом плиты.
  • После заливки раствор протыкается мастерком или отрезком арматуры для предотвращения образования воздушных прослоек. Трамбовке следует уделить повышенное внимание.

  • Перед кладкой плит перекрытия необходимо заделать пустоты во избежание промерзания. Если ЖБИ хранились на стройплощадке долгое время, то рекомендуется в участках прохождения пустот просверлить одно-два отверстия, через которые уйдет лишняя влага. Следует отметить, что отверстия заделываются бетонным раствором, а при монтаже плита должна быть обращена ими вниз.
  • Заводские пустоты заполняются керамзитом или просто вставляются крупные куски полуторного кирпича, а оставшиеся щели закрываются цементным раствором. Хотя в последнее время заводы выпускают плиты уже с закрытыми пустотами.
  • Смесь в опалубке должна хорошо просохнуть, набраться прочности, для этого понадобится не менее 3 недель.

Площадка для крана

  • Грунт, где будет стоять подъемная техника должен быть слежавшийся. Нельзя устанавливать кран вблизи строящегося дома при наличии подвала. Опорная «нога» спецтехники создает весьма значительную нагрузку на грунт, что может привести к обрушению стенки подвального помещения.
  • При рыхлых или насыпных грунтах рекомендуется заказать кран с более длинной стрелой. Если работы проводятся весной или осенью, когда грунт насыщен влагой площадку под автокран выкладывают дорожными плитами (можно использовать бывшие в употреблении изделия). Потому как техника может увязнуть в слякоти под собственной тяжестью.

Разлиновка плит

  • Не рекомендуется перекрывать одной плитой два пролета. Такая нагрузка при определенных обстоятельствах может привести к ее растрескиванию. Если была выбрана именно такая схема укладки, то в этом случае рекомендуется сделать надрез болгаркой с алмазным диском (на его глубину) ровно по центру средней стены.
  • Если трещина все же возникнет, то она пойдет ровно по направлению надреза, что вполне допустимо.
  • К сожалению, не всегда удается выполнить перекрытие целыми плитами. Иногда их приходиться разлиновывать и по ширине, и по длине. Здесь понадобиться кувалда, болгарка с алмазным диском, лом и мускульная сила.

  • Для облегчения процесса используют соответствующей длины брус или доска.
    Пиломатериал подкладывается под плиту строго по линии будущего среза. В определенный момент бетонное изделие надломится под собственным весом.
  • Сначала осуществляется пропил болгаркой на верхней поверхности плиты по отмеченной линии. Далее посредством кувалды наносятся удары по всей длине ЖБИ. Удары следует наносить как можно чаще. Если срез приходится на пустотное отверстие, то плита сломается довольно быстро.
  • При рубке плиты по ширине придется приложить немалые усилия. Попадающуюся арматуру срезают сварочным аппаратом или резаком. Использовать болгарку не рекомендуется, так как диск может «закусить». Но если в распоряжении имеется только этот инструмент, тогда не разрезайте металлический стержень до конца – оставьте 2-3 мм. Окончательный надлом выполните ломом или кувалдой.

Осуществляя рубку плиты, все возможные последствия ложатся на ваши плечи! Ни один завод-изготовитель не даст официального разрешения на проведение этих работ.

  • Если целых плит не хватает для полного перекрытия, а оставшееся пространство невелико, то избежать трудоемкого процесса по рубке можно воспользовавшись двумя нижеперечисленными способами:

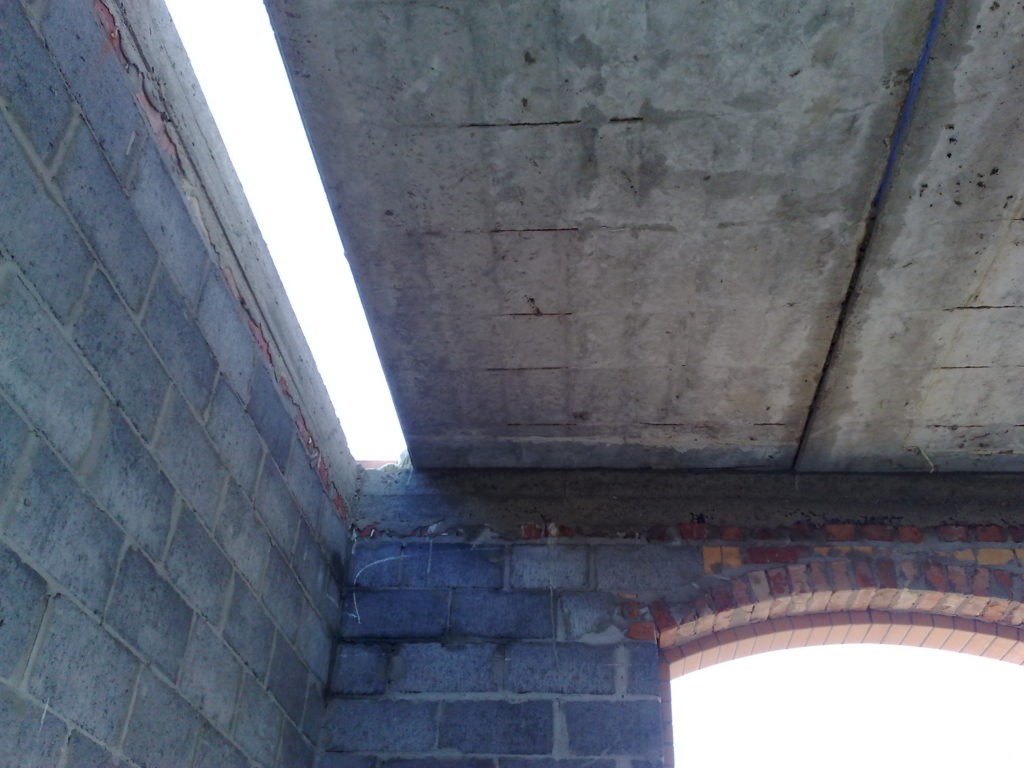

  • Последняя либо первая плита по длине не примыкает к стене. Образованная пустота между плитой и опорной стеной закладывается кирпичом или блоками. Цементная стяжка, выполняемая по завершении строительства, надежно объединит и скрепит кладку с плитой.
  • Этот способ хорош, если имеющиеся бетонные панели укладываются стык встык, а оставшееся расстояние распределяется между двумя опорными стенами и заполняется описанным методом.

  • Следует помнить, что если пустующий проем составляет более 30 см, то при заливке стяжки выполняется армирование на данном участке.
  • Плиты монтируются впритык к стенам, а пустой промежуток остается между самими плитами. К нижним поверхностям ЖБИ крепится толстая влагостойкая фанера, обязательно закладывается арматура с заходом на верхние поверхности плит.
  • Таким образом, получится что-то в виде опалубки, которая заливается бетонным раствором. После полного высыхания, фанера демонтируется, а поверх плит выполняется общая стяжка.

Монтаж плит перекрытия

  • Для работ понадобится кран и как минимум 4 человека (крановщик, стропальщик и 2 помощника). На несущие опоры с армирующим поясом выкладывается заготовленный бетонный раствор толщиной не более 20 мм. Плита поднимается в горизонтальном положении на нужной высоте. Все действия, а именно перемещение и направление груза проводятся под руководством стропальщика.

Монтажники принимают плиту перекрытия, регулируют оптимальное расположение. До снятия строп посредством ломов бетонную панель направляют к участку установки с максимальной точностью:

  • от плиты до стены по длинной стороне оставляется минимальное расстояние равное 50 мм;
  • между плитами должен отсутствовать какой-либо промежуток;
  • ширина опоры с каждой короткой стороны плит должна составлять как минимум 150 мм.

Проверка бетонных плит перекрытия

  • После монтажа перекрытия проверяется ровность поверхностей рядом стоящих плит по уровню. Если перепад высот составляет более 4 мм, то плиты подвергаются переустановке. ЖБИ поднимаются заново краном, и в соответствии с положением раствор убирается или добавляется.
  • Нельзя схватившийся бетонный слой разводить водой, застывшая смесь полностью удаляется, а на ее место накладывается свежезатворенная. Как только нивелировка завершена, переходят к фиксации плит между собой и к несущим стенам.

Анкеровка железобетонных плит перекрытия

По завершении установочных работ и после того как была проведена нивелировка плит, осуществляется их анкеровка. Если имеется проект, то в документах должна присутствовать специальная схема. В противном случае, анкеровка производится следующим образом:

  • анкерные петли монтируются к несущим стенам и заходят на плиты перекрытия примерно на 40-50 см. Как правило, двух креплений достаточно на всю длину панели (их располагают в метре от края плит). Таким же образом один анкер устанавливается по ширине;

  • если стыковка плит происходит по их короткой стороне, то эти участки фиксируют по диагонали, используя рабочие отверстия, с расположенной в них арматурой. При их отсутствии можно воспользоваться специальными креплениями с Г- и П-образными формами;
  • между собой бетонные плиты скрепляются в точках монтажных отверстий. Металлические пруты необходимо максимально натянуть и зафиксировать сваркой, как минимум в трех точках.
  • После этого проушины и швы между плитами заполняются щебнем мелкой фракции, а затем заделываются песчано-цементным раствором. Затягивать с этими работами не стоит, так как в отверстия может попасть строительный мусор.

Особенности технологии монтажа плит перекрытий

  • Пустотные плиты широко применяются при возведении малоэтажных и индивидуальных строений. Хотя они и отличаются меньшими размерами и более легким весом от монолитных аналогов, но, тем не менее, требуют утолщенных стен и усиленного фундамента. К тому же ими не удастся перекрыть сложные по архитектуре строения.
  • Но, несмотря на эти недостатки, плиты обеспечивают надежное перекрытие, характеризующееся долгим сроком службы. Их применение оправдано в тех случаях, когда плиты становятся основой для настила кровельного материала, то есть они выступают в роли плоской крыши.

Плиты перекрытия видео

При подготовке и установке плит перекрытия важно учесть множество технических моментов, а значит необходимо обладать определенными знаниями и навыками. Если неуверены в расчетах – обратитесь в специализированную организацию, где составят проект согласно всем требованиям СНиП.

План перекрытий для строительства дома: раскладка и чертежи

Панельные дома из ЖБ перекрытий – это один из распространённых видов строительства. В основе строения закладываются железобетонные (ЖБ) плиты, они разделяют сооружение на этажи, их называют сборными плитами перекрытий. В план перекрытий в обязательном порядке вносится информация о типе и размере панелей. Информация полезна на этапе строительства, а также при выполнении ремонта, реконструкции и помогает в расчётах теплопроводности, необходимости утепления и т. п.

Общие сведения о сборных плитах перекрытия

Дома, которые выполняются из сборных железобетонных плит, обладают стандартными габаритами, но отличаются по типу.

Сборные строения имеют ряд преимуществ в сравнении с монолитом:

  • высокая скорость монтажа;
  • укладка плит может выполняться вне зависимости от условий: мороз, жара, дождь и т. п. не станут проблемой;
  • низкая цена, можно сэкономить до 15% от стоимости монолита.

Железобетонные плиты вместе с бетонным полом первого этажа приводят к главному недостатку конструкции – большая масса. Из-за высокого веса, плиты имеют ограниченную область использования и требуют установку высокопрочного фундамента. Увеличивая глубину заложения фундаментов под внутренние и несущие стены, возрастает смета на строительство. Даже с учётом дополнительных затрат, ЖБ плиты получаются дешевле, чем монолит.

Проведенные многочисленные сравнения доказали, что плитные перекрытия на 50-70 % дешевле, нежели монолитное перекрытие и пустотные плиты

Толщина наружных и внутренних стен здания отличаются, несущие плиты имеют толщину 140-220 мм, а в длину до 9 м в зависимости от величины пролёта. Толщина внутренних стен – около 8-12 мм. При работе с панелями важно учитывать раскладку и тип конструкции.

Всего выделяют 3 основных вида:

  • полнотелые. Без пустот, имеют наибольший вес. Отличаются наибольшей прочностью. Их вносят в план, чертеж перекрытий исключительно многоэтажных зданий. Применяются для создания межэтажных перекрытий. Из-за сплошного строения, плиты обладают сниженными тепло- и звукоизоляционными свойствами;
  • пустотные. Внутри выполнены продольные пустоты обычно круглой формы. Добавление воздушных резервуаров повлекло увеличение толщины – 220 мм. Являются наиболее распространёнными сборными элементами. Они отличаются высокими изоляционными характеристиками. Благодаря наличию пустот, в сравнении с монолитными перекрытиями, пустотелые блоки создают меньшую нагрузку на основание и стены. Дополнительным преимуществом является способность перекрывать большие пролёты и несущие стены, так как длина плит достигает 12 м;
  • шатровые. Представляют собой лоток с рёбрами, направленными вниз или вверх. Толщина плит составляет от 140 до 160 мм.

При работе с крышей и наружными стенами нередко используются монолитные перекрытия благодаря их достоинствам в сравнении со сборными плитами:

  • равномерно распределяют нагрузку;
  • для постройки не требуется привлечение спецтехники;
  • могут укладываться не только на стены, но и колонны;
  • монолит можно приготовить любого размера, в том числе нестандартного.
Перекрытие сохраняет свое монолитно-армированную конструкцию

Монолитные панели обладают 3 главными недостатками:

  • трудоёмкость строительства;
  • необходимость в сложном процессе усиления конструкции, без помощи высококвалифицированных строителей обойтись вряд ли удастся;
  • обязательно требуется формирование опалубки, процесс трудоёмкий и требует много материалов.

Когда будет составляться план и рассматриваться раскладка плит перекрытия, стоит учесть особенности каждого типа перекрытий.

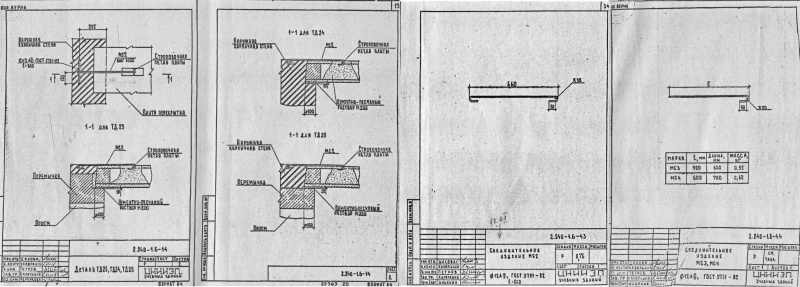

План плит перекрытий

Важным этапом составления схемы является расчёт количества плит. Показатель определяется как сумма площадей перекрытий и площадь одной плиты. При разделении может получиться нецелое значение, округление проводится в большую сторону.

При рассмотрении плана можно выбирать несколько типов перекрытий для разных этажей. Отличия часто закладываются в отношении помещений ниже планировочной отметки земли, но изменения можно вносить для каждого этажа по отдельности.

Лучше черчение схемы плана перекрытий отдать в руки профессионалу. Сами работы под силу новичку или неквалифицированному рабочему, но чертёж требует понимания свойств ЖБ плит и правильных расчётов. Любая ошибка может обернуться разрушением строения. Архитектор учтёт особенности здания и поможет определить лучший план.

План перекрытий – графическое изображение горизонтальных конструкцию, выполняющих несущую и ограждающую функцию

Для перекрытия используют ЖБ балки с тавровым сечением и межбалочным заполнением (плиты из лёгкого бетона или пустотелые вкладыши). Длина балок колеблется в пределах 2,4-6,4 м. Опора на стену – от 150 мм. С обеих сторон концы заанкерованы в стену. Шаг определяется как размер заполнителя, обычно составляет 60, 80 см или 1 м.

Если планируется закладывать деревянные перекрытия, ситуация значительно упрощается, так как оперировать придётся не тяжёлыми конструкциями, а легко перемещаемыми балками. При допущении погрешности в плане перекрытий, их легче устранить, результат ошибки не плачевный. Деревом может выполнять перекрытия даже новичок. Важно выбирать балки с пропиткой, а их укладка является простой процедурой.

Балки из дерева способны перекрывать пролёт до 4,8 м. Высота бруса подбирается в диапазоне 5-10% от величины пролёта, а ширина находится в пределах 60-120 мм. Опорой межбалочных щитов являются черепные брусы 40-50 мм, которые прикрепляются к сторонам балок. Шаг балок принимают от 600 до 1500 мм, это оказывает определяющее значение на ширину щитов. Длина щитов рассчитывается исходя из длины досок.

План раскладки плит перекрытий

После составления набросков в отношении примерного месторасположения плит важно определиться с осями габаритными размерами панелей по осям. Размеры плиты помогут определить высоту здания и количество панелей. Размерные величины по вертикали учитывают показатели относительных высот от уровня чистого пола.

Для составления плана важно учесть расположение несущих стен, к которым будут крепиться перекрытия.

При раскладке несущих элементов перекрытия, вы увидите, что подбор их ширины также важен, как и длины

План несущих конструкций перекрытий

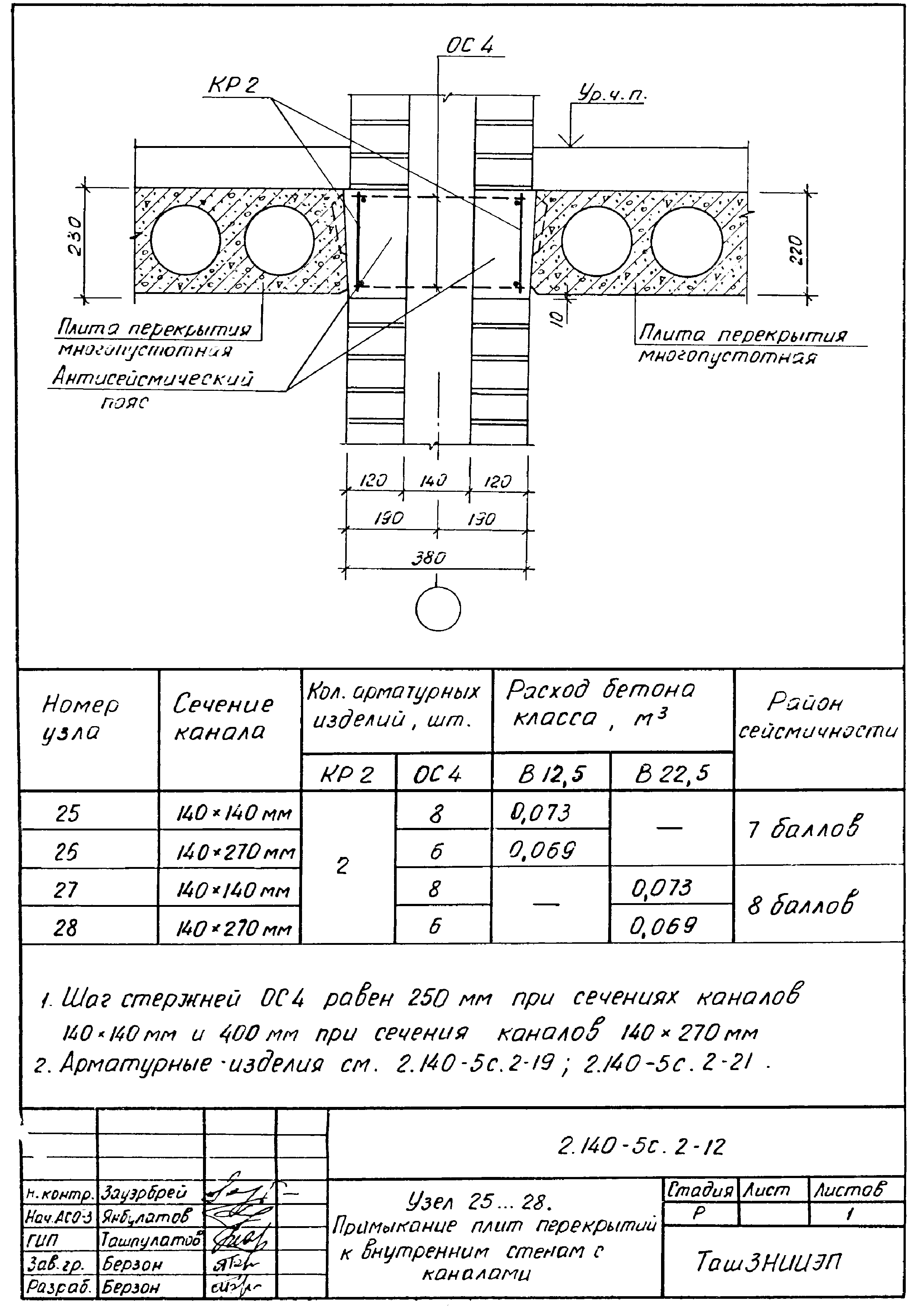

Многопустотные перекрытия опирают на несущую стену из кирпича с короткой стороны, как минимум на 90 мм. Если опорой выступает ячеистый бетон – 120-150 мм. не рекомендуется опирать длинной стороной на самонесущие элементы. Для возведения малоэтажных строений лучше использовать плиты с шириной 1,8 м и длиной до 7,2 м.

Если стены в здании выполнены из ячеистого бетона, лучше применять перекрытие из такого же материала. С короткой стороны должны поддерживаться несущими стенами – 10-15 см, а по бокам – 2-5 см. Для усиления конструкции в план должен быть включён ЖБ пояс из монолита, который опоясывает здание и внутренние стены.

При составлении плана сооружения из сборных ЖБ или ячеистобетонных плит важно делать сноски с размерами элементов, указывать участки из монолита, высоту опирания, ширину ЖБ пояса и анкеровку панелей.

Преимущественно при перекрытиях используют двутавровые балки с высотой 16-27 см. Балки перекрытий должны опираться на стены на 18 см или больше. Чтобы сформировать жёсткий диск, следует соединить балки воедино и прикрепить их к стенам. Между балками выдерживают расстояние 60, 77, 80 см или 1, 1,1 м. На шаг наибольшее влияние оказывает тип межбалочного заполнителя. Балки по краям конструкции лучше фиксировать возле несущих стен (до 5 см от края балки до стены). Элементы нестандартной формы лучше изготовлять из монолитного бетона.

По окончании расположения несущих элементов на стенах здания переходят к нанесению обозначений и размеров

Общие сведения о монтаже

Сборные ЖБ плиты устанавливаются с минимальным зазором между собой. Для монтажа потребуется специальная грузоподъёмная техника. Швы перекрытий заполняются цементным раствором. Создать целостное и предельно жёсткое перекрытие по горизонтали помогут металлические анкера, которые монтируются к петлям плит. В местах соприкосновения панелей с внутренними плитами используются составные анкера, которые скрепляются сваркой.

Если сборные плиты основываются на наружных стенах, рекомендуется присоединять их торцевые части к кладке посредством Г-образных анкеров. После установки их заливают цементом, он предотвратит появление коррозии. При появлении щелей между плитами и перегородками, их можно устранить кирпичной кладкой.

Важное правило – ЖБ плиты укладываются исключительно на несущие стены, остальные самонесущие конструкции и перегородки укладываются после монтажа плит.

Под несущие и самонесущие стены с толщиной свыше 250 мм при закладывании плит формируется фундамент. Дополнительно основание устанавливается под каналы вентиляции и отдельные опорные элементы. Чтобы создать эскиз фундамента, следует учесть величину основания под стены и определить привязку подошвы фундамента к модульным разбивочным слоям. При использовании столбчатых и сборных оснований ширину фундаментных плит определяют согласно прочности, требуемой для выдерживания нагрузок.

Кроме хорошего экономического эффекта по стоимости строительства и скорости возведения зданий применение железобетона дает еще целый ряд преимуществ

Толщину бутобетонных и бутовых лент определяют шире стены на 8-10 см. Величина сборного фундамента определяется равной толщине блоков (30-60 см), но сама стена иногда шире основания на 4-5 см. Распространённая длина блоков: 80, 120, 240 см. Для снижения давления на почву фундамент может изготавливаться с расширенной подошвой с 1-2 уступами габаритами (ВхШ) – 30-40х15-25 см. В сборном фундаменте для уширения используют фундаментную плиту-подушку с арматурой шириной от 60 см до 1,6 м, в высоту 30 см.

Последовательность монтажа плит перекрытия

Изначально следует выполнить 2 этапа:

  1. Подготовка. Важно создать правильный уровень между всеми опорными стенами сооружения. Допустимая разница – 1 см, её устранять не обязательно. Для проверки горизонтальной плоскости используют строительный уровень. Между противоположными стенами укладывают балку и проверяют ровность. Если есть небольшие неровности, их можно устранить цементным раствором.
  2. Далее выполняется распределительный пояс для выравнивания стены. Армировочный пояс изготавливают из цемента М500 1 к 3 с песком. Важно обеспечить чистоту песка, по необходимости промыть, просеять. Раствор готовят средней вязкости. Смесь заливают в опалубку и протыкают или трамбуют для удаления пустот. Просыхание раствора занимает до 3-4 недель.
Главными качествами, за которые ценится железобетон, всегда называют прочность и хорошую сопротивляемость изгибающему моменту

Технология установки плиты перекрытия

Для установки сборных ЖБ плит будет необходимо взять в аренду кран и 4 рабочих: машинист, стропальщик и 2 монтажника.

Несущие стены следует рассчитывать с учётом необходимости зазора 5 см со стороны улицы. В углубление укладывается утеплитель, он предотвращает сквозняк через щели в перекрытии. Износ теплоизоляции в подобных домах приводит к появлению холода, сырости и сквозняка.

Процедура установки:

  1. На приготовленную подушку из цементного раствора на опорные стены укладывается бетон слоем 15-20 мм.
  2. Краном поднимают панель и размещают сверху места монтажа.
  3. Монтажники разворачивают плиту для направления в желаемое положение. Точно разместить плиту до снятия строп помогут ломы. Правильное расположение подразумевает место соприкосновение стены и плиты не менее чем на 15 см с каждой стороны.
  4. Стропы отцепляют, и проводится окончательная проверка установки.
Для железобетона не существует ограничений по температурному режиму

Проверка правильности установки плит перекрытия на опорные несущие стены

Наиболее точно определить правильность установки помогут визир и строительный уровень. Если стены имеют отличие более 4 мм с противоположных сторон, плиту следует монтировать повторно. Её поднимают, подправляют раствор и добавляют смесь в больших количествах с низкой стороны. Если цемент начал застывать, лучше удалить его и замесить повторно. Даже после добавления воды в старую смесь она уже не приобретёт желаемой прочности. При отсутствии проблем с уровнем выполняется крепление плит.

Для фиксации ЖБ панелей к монтажным петлям привариваются анкера. Далее петли свариваются между собой. Щели заполняют цементом. Чтобы предотвратить высыпание раствора снизу, в зазор засыпают щебень (до 2 см).

В процессе крепления пригодятся инструменты:

  • кран;
  • компрессорная установка;
  • подмостки;
  • строительные уровни;
  • молотки, в том числе отбойные;
  • ломы;
  • кельмы;
  • ножовки по металлу;
  • резервуар или поверхность для приготовления раствора.

Особенности установки сборных плит перекрытия в частном строительстве

Процедура подобна предыдущим методам, но есть отличия, которые наступают вследствие уменьшения габаритов и массы плит. Даже с уменьшением веса, нагрузка на опорные элементы остаётся высокой. Чтобы предотвратить разрушение строения придётся увеличить смету на заказ просчёта нагрузки, устройство фундамента, утолщение стен. Дополнительной затратой является необходимость найма квалифицированных рабочих с опытом работы.

Проще выполнять перекрытие из деревянного бруса, методика значительно легче и менее затратная. Однозначное предпочтение ЖБ плитам отдают при возведении плоской кровли. Сверху панелей просто укладывается рулонный или листовой кровельный материал. При использовании ЖБ плит для кровли, получают более долговечное и прочное покрытие.

Технология заделки швов между панелями перекрытия — СамСтрой

Одним из основных этапов сооружения перекрытия из железобетонных плит является заделка рустов – швов между ними и отверстий с монтажными петлями (при их наличии). Это лучше выполнить сразу после укладки изделий, чтобы узкие щели не забивались строительным мусором, который проблематично убирать из них. Технология работ напрямую зависит от габаритных размеров шва.Инструменты и материалы

Как правило, при качественной заделке швов сразу после укладки плит в будущем не наблюдается каких-либо проблем. Но бывают ситуации, когда эта работа выполняется «абы как» и в процессе эксплуатации в местах стыковки появляются трещины и начинает осыпаться раствор. Мы с вами разберем вопросы заполнения стыков при монтаже плит и ремонта осыпающихся участков.

Заделанные раствором швы

Для заделывания зазоров сверху сразу после укладки понадобятся такие материалы и инструменты:

  • цементно-песчаный раствор;
  • рифленая арматура для армирования широких рустов;
  • материалы для устройства опалубки при заполнении больших швов и бетонирования недостающих участков;
  • мастерок;
  • глубинный вибратор для уплотнения бетона – рекомендуется при бетонировании широких зазоров и монолитных участков.

Заделка швов на потолке между плитами перекрытия, которые могут раскрываться в процессе эксплуатации – гораздо более трудоемкий и сложный процесс, чем заполнение непосредственно при монтаже. Для работ тоже применяется цементно-песчаный раствор, но в зависимости от ширины раскрытия могут использоваться и другие материалы. Из инструментов понадобится шпатель, мастерок, металлическая щетка для очистки зазоров.

Заделка стыков на потолке

Как заделать шов между плитами перекрытия?

Заделка швов между плитами перекрытия после их монтажа может выполняться следующими методами в зависимости от их размеров:

  1. Руст шириной до 20 мм – заполняется цементной смесью и тщательно уплотняется мастерком.

    Заполнение небольшого стыка раствором

  2. Щели шириной от 20 мм – заделываются густым раствором, дополнительно рекомендуется выполнить продольное армирование.

    Заполнение средних швов

Большие зазоры и недостающие фрагменты перекрытий – армируются и бетонируются. Участки закладываются провисающим арматурным каркасом, снизу сооружается опалубка, выполняется заливка бетона с последующим уплотнением.

Схема армирования недостающего фрагмента

Техника ремонта осыпавшихся швов на потолке между плитами рассмотрена ниже. Но перед ремонтом в обязательном порядке выполняется очистка поверхности от осыпающихся участков и качественное грунтование.

Грунтование стыка между плитами

Широкий неглубокий шов

Неглубокие швы между плитами перекрытия с большой шириной (от 30 мм) обычно заделываются по такой технологии:

Установка Glueless Click для плавающих полов из твердой древесины

Перед началом работы

Спроектированные деревянные полы с бесклеевым щелчком можно укладывать непосредственно поверх большинства существующих напольных покрытий, кроме ковров. Перед укладкой необходимо удалить любые приклеенные к бетону деревянные полы или черновой пол. Вот что нужно знать, прежде чем начинать установку без клея.

Акклимация

Инженерные полы без клея Click
  • Перед началом установки изделия необходимо акклиматизировать в условиях контролируемого климата в течение как минимум 48 часов.
  • В новом строительстве деревянные полы должны устанавливаться в последнюю очередь. Перед укладкой деревянного пола все работы, связанные с водой или влажностью (водопровод, штукатурка / гипсокартон потолков или отделка стен, покраска и т. Д.), Должны быть завершены, оставив достаточно времени для полного высыхания. За пять дней до акклиматизации древесины системы отопления и вентиляции должны полностью работать, поддерживая постоянную температуру в помещении на уровне 60–80 ° F с постоянным диапазоном относительной влажности 35–55%.
  • Напольные покрытия не следует доставлять до выполнения вышеуказанных рекомендаций. Бетон и штукатурка должны выдерживаться не менее 60-90 дней. Проверьте подвалы и подполье, чтобы убедиться, что они сухие и хорошо вентилируются, чтобы избежать повреждений, вызванных влажностью. В местах, где нет цемента, мы рекомендуем пароизоляцию толщиной не менее 6 мил на 100% поверхности земли.
  • Напольное покрытие должно быть на строительной площадке как минимум за 48 часов до укладки.Не открывайте картонные коробки, пока не будете готовы к установке.
  • Обращайтесь осторожно. Не ставьте коробки на торцы или стороны. Укладывайте деревянный пол ровно, поддерживая его торцы и центральную часть. Храните в сухом месте и обеспечьте по крайней мере четыре дюйма воздушного пространства под и вокруг картонных коробок. Сложите коробки по 3–4 в высоту, чтобы обеспечить эффективную акклиматизацию.
  • Не хранить непосредственно на бетонном основании или рядом с внешними стенами. Картонные коробки следует размещать как можно ближе к центру места установки.Держите картонные коробки подальше от внешних стен, окон и дверей. Хранить вдали от прямых солнечных лучей и вентиляционных отверстий.
  • Минимум за 5 дней до акклиматизации и установки любого деревянного напольного покрытия в месте установки должна быть постоянная комнатная температура 60–80 ° F с постоянным уровнем относительной влажности 35–55%.
  • Разница в содержании влаги между укладываемым полом и существующим деревянным черновым полом не должна превышать 4%.
  • Подготовка чернового пола

    Утвержденные типы основания пола:

    • APA одобрило минимальную толщину 5/8 ″, предпочтительно 3/4 ″ или более толстую фанеру для наружных работ, 16 ″ на центральных балках 2 ″ x 10 ″. ПРИМЕЧАНИЕ: При установке и закреплении одобренной фанеры, пожалуйста, обратитесь к инструкциям производителя конкретных структурных панелей.
    • 3/4 ″ (23/32 ″) OSB 16 ″ по центру, перекрытия пола 2 ″ x 10 ″ должным образом прибиты гвоздями. При укладке древесины твердых пород на инженерные балки и стропильные системы, расстояние между которыми превышает 16 дюймов по центру, может потребоваться уменьшить чрезмерный прогиб путем добавления дополнительного слоя чернового пола или использования дополнительных поперечных распорок для придания жесткости системе.
    • Бетонные плиты — Продукция Engineered Click Wood Flooring может быть установлена ​​на всех уровнях конструкции. Бетонные плиты должны быть чистыми и сухими — менее 3 фунтов. / 1000 кв. Футов / 24 часа по CCTM.

    Черновой пол должен быть:

    • CLEAN — Зачищенный или отшлифованный, очищенный от воска, жира, краски, масла или другого мусора.
    • ГЛАДКАЯ ⁄ ПЛОСКАЯ — Уровень в пределах 1/8 дюйма на 6-футовом пролете. Используйте выравнивающую смесь для цементной основы, не менее 3000 р.s.i. рейтинг, чтобы зашкурить высокие области или заполнить низкие области.
    • ЗВУК КОНСТРУКЦИИ — Прибейте или привинтите все незакрепленные участки, которые скрипят или показывают движение. Замените поврежденный черновой пол или подкладку.
    • DRY — влажность деревянного чернового пола не должна превышать 12% перед укладкой деревянных полов. Разница в содержании влаги между укладываемым полом и существующим деревянным черновым полом не должна превышать 4%.

    Помните: Чтобы убедиться, что все требования на строительной площадке соблюдены, все испытания на влажность должны проводиться до и после 48 часов акклиматизации древесины.

    Деревянные основы: Проверьте влажность деревянной основы с помощью откалиброванного измерителя влажности, который, согласно заявлению производителя измерителя, был одобрен для испытания влажности древесины. Показания деревянной основы не должны превышать 12%, или разница в содержании влаги деревянной основы и укладываемого напольного покрытия не должна превышать 4%.

    Бетонные плиты: Перед укладкой полов из твердых пород древесины все бетонные основания должны быть проверены на содержание влаги.Влагосодержание бетонного чернового пола должно регистрироваться как сухое по любому используемому методу испытаний.

    Примечание: Перед установкой новой твердой древесины необходимо удалить уже существующие деревянные панели или полосы с бетонной плиты.

    • Используйте утвержденный калиброванный измеритель влажности бетона в качестве предварительного измерения влажности, такой как измеритель влажности Delmhorst или Tramex Concrete Moisture Encounter. Соблюдайте особые требования производителя к калибровке. Показания измерителя влажности бетона с содержанием влаги более 4% потребуют дополнительных испытаний, как указано ниже.

    Если вы определили, что плита может иметь чрезмерную влажность, необходимо провести испытания на щелочность хлорида кальция и pH, чтобы определить выбросы пара и уровни щелочности в бетонном полу. Оценка испытаний определит корректирующие меры, которые необходимо будет предпринять.

    • Выполните тест хлорида кальция в соответствии с инструкциями производителя. Максимально допустимое значение составляет 3 фунта. / 1000 кв. Футов / 24 часа для выбросов влаги.
    • Выполните тест на щелочность pH в соответствии с инструкциями производителя.Показание pH 6-9 по шкале pH 1-14 является приемлемым.
    • Если результаты испытаний превышают эти значения, бетонную плиту следует герметизировать подходящим герметиком, который устранит высокие выбросы. Следуйте рекомендациям производителя герметика.
    • Также проверьте дренаж всей площадки, чтобы убедиться, что все внешние потоки воды направлены в сторону от фундамента строительной площадки.

    Установка на фанеру и деревянные основания: Черновые полы должны быть изготовлены из фанеры толщиной 5/8 ″ или более при установке непосредственно над 16 ″ на центральные балки 2 ″ x 10 ″.Листы фанеры следует укладывать зернистыми наружными слоями под прямым углом к ​​балкам. Смежные ряды следует располагать в шахматном порядке через каждые четыре фута и прибивать гвоздями 7D или больше через каждые 6 дюймов вдоль каждой балки. При укладке нового паркетного пола непосредственно поверх старого деревянного или полосового деревянного пола отшлифуйте все выступы. Закрепите старый пол шурупами, чтобы исключить скрипы и незакрепленные доски. Влажность деревянного или фанерного чернового пола не должна превышать 12%.

    Монтаж с помощью бесклеевого щелчка над черным полом с водяным обогревом:

    • Некоторые виды конструкционной древесины одобрены для плавучей установки над лучистым теплом (например,грамм. дуб, ясень, гикори и орех), а другие нет (например, Ятоба). Чтобы убедиться в этом, проверьте гарантию производителя.
    • Монтаж с использованием гвоздей или скоб не рекомендуется для черных полов с водяным обогревом.
    • Используемые системы лучистого отопления должны проектироваться и контролироваться производителем системы специально для деревянных полов. Системы должны включать датчик наружной температуры и регуляторы температуры поверхности.
    • Конечный потребитель должен знать, что небольшие зазоры между деревянными досками во время отопительного сезона являются нормальным явлением, если паркетный пол установлен поверх теплого пола.
    • Правильный контроль влажности в доме или офисе поможет свести к минимуму реакцию натурального дерева на сезонные климатические условия.
    • Климат в помещении должен поддерживаться между 60 ° — 80 ° F с диапазоном относительной влажности 35% — 55%.

    Придерживайтесь следующих рекомендаций для успешной установки на тепловое излучение:

    • Недавно установленные системы водяных полов с водяным обогревом должны находиться в рабочем режиме с температурой, установленной в диапазоне от 64 ° F до 72 ° F, в течение минимум 4 недель, чтобы гарантировать, что вся влага на черновом полу полностью высохла.
    • Старые водяные системы водяного обогрева пола должны быть полностью испытаны давлением, должным образом поддержаны и установлены на минимум 64 ° F в течение как минимум 4 дней, прежде чем могут начаться процессы доставки, акклиматизации или укладки полов.
    • Все системы лучистого отопления должны быть настроены на комнатную температуру минимум 64 ° F в течение как минимум 4 дней, прежде чем могут начаться процессы доставки, акклиматизации или укладки полов.
    • Используя точный измеритель влажности древесины, всегда проверяйте деревянные черновые полы, чтобы убедиться, что содержание влаги составляет менее 12%.
    • Бетонные полы должны регистрироваться «сухими» с помощью надежного измерителя влажности бетона.
    • Уровень pH бетонного основания должен составлять от 6 до 9 по 14-балльной шкале pH.
    • Черновой пол должен полностью соответствовать этим «сухим» требованиям, прежде чем приступить к доставке, акклиматизации или установке деревянного пола на стройплощадке.
    • Отрегулируйте стройплощадку, чтобы обеспечить относительную влажность от 35% до 65% и температуру от 60 ° F до 80 ° F во время доставки напольного покрытия, акклиматизации, укладки и любых необходимых процессов отверждения.
    • Доставьте и акклиматизируйте паркетный пол в течение не менее 48 часов до начала укладки.
    • Установите паркетный пол в соответствии с инструкциями, прилагаемыми к продукту.
    • После завершения установки не меняйте настройки лучистого тепла в течение 48 часов.
    • На протяжении всего срока службы установки, чтобы паркетный пол мог постепенно адаптироваться к изменениям температуры, необходимо использовать ежедневные приращения от 3 до 5 градусов при регулировке температуры системы для повышения или понижения.
    • Никогда не повышайте температуру поверхности пола выше 85 ° F.

    Подготовка

    1. Постарайтесь поставить доски параллельно основному источнику света. Т-образный профиль требуется только для помещений площадью более 1040 кв. Футов (см. Рисунок 1)

    2. Раскатайте ровно столько, сколько нужно для следующих нескольких рядов устанавливаемых досок. При укладке на бетон прикатайте подкладку к стене примерно на два дюйма. Швы стыковать и заклеить прозрачной пластиковой лентой.Не заклеивайте швы при укладке на деревянный пол (см. Рисунок 2).

    3. Дверные косяки с подрезом для профессиональной подгонки. Дверные проемы шириной менее 6 футов требуют Т-образного молдинга (см. Рисунок 3).

    4. Не храните картонные коробки вблизи каналов отопления / охлаждения или под прямыми солнечными лучами (см. Рисунок 4).

    Необходимые стандартные инструменты

    • Щетка
    • Электрическая пила (твердосплавное лезвие)
    • Защита глаз и ушей
    • Клей
    • Молоток
    • Малярная лента
    • Карандаш
    • Тяговая планка
    • Прямая (6 футов)
    • Рулетка
    • 09 Универсальный нож
    • Универсальный нож
    • Долото по дереву

    Шаги установки бесклеевого щелчка

    • Ширина первого ряда досок должна быть примерно такой же, как ширина последнего ряда.Для этого может потребоваться обрезать доску первого ряда на меньшую ширину. Измерьте размер комнаты (в дюймах) и разделите на ширину доски, чтобы узнать, сколько досок полной ширины будет использовано и какой размер ширины потребуется для последнего ряда. Последний ряд никогда не должен быть меньше 2 дюймов в ширину.
    • Используйте распорки 3/8 дюйма, чтобы обеспечить надлежащий зазор расширения по всему периметру пола. Quarter Round молдинг закроет этот зазор.
    • ВАЖНАЯ ИНФОРМАЦИЯ: необходимо обеспечить зазор 3/8 ″ вокруг шкафов, труб, фланцев туалета и любых других препятствий в полу.
    • ПЕРЕД УСТАНОВКОЙ КАЖДОЙ ПЛАТЫ ВНИМАТЕЛЬНО ПРОВЕРЬТЕ ПОВРЕЖДЕНИЯ.
    • Не устанавливайте поврежденную доску. Если у вас есть какие-либо сомнения по поводу подгонки или отделки продукта, немедленно позвоните своему дилеру .
    • Проверьте канавку на доске, чтобы убедиться, что она чистая и на ней нет мусора.
    • Выполните шаги установки с [1] по [15].

    1. Лица к борту, начать язычок 1/4 «установки стены языка распорной в левом углу.Поместите доску как минимум на 3/8 дюйма от левой стены. Используйте установочные распорки по всему периметру, чтобы обеспечить правильное пространство для расширения (см. Рисунок 5).

    2. Соберите начальный ряд досок, нанеся полоску клея для гребня и канавки толщиной 1/8 дюйма на кромку нижней канавки каждой доски с торцевым швом. Плотно вставьте каждый конец планки в клей для торцевых швов, расположите и заклейте швы малярной лентой или утяжелите их, чтобы они оставались заподлицо, пока клей застывает.Используйте чистую мягкую ткань, чтобы аккуратно удалить излишки клея с поверхности досок. Помните, использовать клей необходимо ТОЛЬКО на торцевые швы ПЕРВОГО РЯДА! Если концевые швы первого ряда надежно заклеены, нет необходимости ждать, пока клей полностью застынет, прежде чем продолжить установку (см. Рисунок 6-8).

    Начните со стороной язычка к стартовой стене, работая слева направо лицом к стартовой стене.

    3. Если стартовая стена неровная, доски необходимо подогнать по ее контуру. Вы можете нанести контур стены на первый ряд досок, используя квадратный блок размером 2 дюйма и карандаш, проводящий по контуру стены. Не забудьте оставить от стены пространство для расширения минимум 3/8 ″. Разберите первый ряд, разрежьте доски по нарисованной линии, а затем соберите заново. Вы по-прежнему будете использовать распорки, чтобы сохранить пространство для расширения вдоль этой стены (см. Рисунок 9).

    4. Теперь удалите первый ряд. Поднимите доски на несколько дюймов и постучите по стыку. Обрежьте доски по мере необходимости. метчик вдоль стыка (см. рисунок 10).

    5. Замените первый ряд, вставив доски слева направо. Прижмите первую доску канавкой к краю досок, которые уже на месте. Не забудьте приклеить торцевые швы, как показано на рисунке 11.

    6. Если вы хотите снять пол, просто приподнимите доски на несколько дюймов и постучите по стыку (см. Рисунок 12).

    7. Положите доску лицевой стороной вниз короткой стороной (без фиксирующей планки) к стене. Оставшееся пространство для расширения должно находиться на расстоянии не менее 3/8 дюйма от стены. Карандашом нарисуйте линию в месте разреза планки (см. Рисунок 13).

    8. Поместите последнюю доску лицевой стороной вниз на рабочую поверхность и отрежьте до нужного размера бензопилой. Если вы используете ручную пилу, используйте лезвие с мелкими зубьями и разрежьте доски лицевой стороной вверх (см. Рисунок 14).

    9. Используйте отрезанный кусок доски из предыдущего ряда, чтобы начать следующий ряд. Эта начальная секция планки должна быть не менее 8 дюймов в длину. Если фигура слишком короткая, начните с новой доски. Разрежьте новую доску на части на одну треть, половину или две трети длины, в зависимости от того, что требуется для сохранения случайного смещения от одного ряда к другому. Всегда следите за тем, чтобы концевые соединения располагались в шахматном порядке не менее чем на 12–16 дюймов от одного ряда к другому (см. Рисунок 15).

    10. Поместите доску под углом к ​​доске в предыдущем ряду.Прижмите край вперед к предыдущему ряду и одновременно загните вниз (см. Рисунок 16).

    11. Соедините доски в следующих рядах, выровняв концевой шов каждой доски прямо над торцевым швом предыдущей доски. Сначала вставьте длинный боковой шов под небольшим углом, а когда верхние поверхности встретятся, поверните доску вниз. в заблокированное положение (см. рисунок 17).

    12. Расстояние до стен можно регулировать после завершения трех рядов.Не забудьте разместить пол на расстоянии не менее 3/8 дюйма от всех стен или других вертикальных препятствий, таких как шкафы, трубы или колонны (см. Рисунок 18).

    13. Отмерьте и отрежьте доски в последнем ряду по размеру. Не забудьте оставить от стены пространство для расширения не менее 3/8 ″ (см. Рисунок 19).

    14. Используйте обрезную доску на всю ширину и распорку 3/8 ″, чтобы наметить линию отреза в последнем ряду (см. Рисунок 20).

    15. В таких местах, как дверной косяк или основание ножки шкафа, где доски не могут быть наклонены для фиксации на месте, используйте деревянное зубило, чтобы удалить фиксирующий выступ из нижней части канавки доски.Нанесите полоску клея для гребня и канавки толщиной 1/8 дюйма на нижнюю канавку и аккуратно постучите по планке, используя тягу и молоток. Затем наложите на этот шов достаточное количество полос малярной ленты, чтобы надежно удерживать соединение на месте, пока клей не схватится. Используя чистую мягкую ткань, аккуратно удалите излишки клея с поверхности досок (см. Рисунки 21–22).

    Начало установки

    • Повторите процесс с использованием досок произвольной длины (минимум 8 дюймов), чтобы обеспечить более естественный вид.
    • Наугад вытягивайте доски из 3 картонных коробок за раз, чтобы обеспечить случайный вид. Используйте отрезанные кусочки с конца каждого ряда в качестве стартовых досок для следующего ряда. Всегда располагайте концевые соединения в шахматном порядке минимум на 8 дюймов и делайте концевые соединения случайным образом, чтобы не отображать повторяющийся узор.
    • Все соединения должны плотно прилегать без зазоров. Остановитесь и снова соедините, если соединение не туго или если все края не совпадают с соседними досками. Эти планки можно включать и отключать несколько раз, если это необходимо для правильной установки.
    • При обрезке последнего ряда поместите полный ряд досок непосредственно поверх предыдущего ряда установленных досок, удерживая язычок в том же направлении, что и у установленных досок. В качестве ориентира используйте обрезок доски на всю ширину. Поместите карандаш рядом с краем досок и проведите линию, повторяющую контур стены. Отрежьте доски по карандашной линии и соедините последний ряд. Лицом к стартовой стене, начните со стороны языка к стартовой стене, работая слева направо.

    Особые обстоятельства

    Дверные проемы: Попытка продолжить установку рядов через дверной проем в другую комнату может быть затруднена, потому что узкий проем является очень маленьким основанием для продолжения последовательных ровных рядов в следующую комнату.

    Т-образные молдинги доступны для установки в дверных проемах при соединении пола между помещением: При использовании метода плавающей установки каждый дверной проем шириной менее 6 футов должен быть соединен с Т-образным профилем.Плавающие проточные установки разрешены только в том случае, если общая длина пола не превышает 40 футов, а дверной проем — 6 футов или шире. (При проточной установке пол продолжается из одной комнаты в другую без перегородки между комнатами.)

    Трубы, вентиляционные отверстия и другие неподвижные объекты: Каждый из них может быть уникальным, но общее правило заключается в том, что перед резкой следует проводить очень тщательные измерения и не забывать оставлять зазор на расширение 3/8 дюйма между объектом и полом.Когда пол будет готов, закройте расширительные зазоры молдингом, вентиляционными крышками или трубными кольцами.

    Молдинги, накладки и переходники

    Советы по установке:

    • Молдинги необходимо акклиматизировать в течение 48 часов.
    • В молдингах, которые должны быть закреплены гвоздями или застежками, необходимо предварительно просверлить отверстия во избежание раскола.
    • Лучшим инструментом для резки молдингов из твердой древесины является моторизованная торцовочная пила диаметром 10 или 12 дюймов с предварительно установленными настройками для основных пропилов под углом 22.5 °, 45 ° и 90 °. Для получения наилучших результатов используйте лезвие с твердосплавным наконечником. Убедитесь, что полотно пилы расположено так, чтобы разрезать готовую поверхность.
    • При установке карниза Wall Base, избавьтесь от необходимости шпаклевать несколько отверстий на нем, поместив нижний гвоздь ниже законченной линии четверти круга. №
    • На настенном основании или четырехугольных карнизах никогда не ограничивайте естественное сжатие / расширение пола из твердых пород древесины, загибая крепежные детали под углом вниз. Прикрепите молдинги к стене или вертикальной поверхности.
    • Всегда выполняйте стыковые надрезы под углом, а не встык. Выберите направление скоса, обрезав каркас длинной точкой, ориентированной в том же направлении, что и ваша естественная линия обзора, когда вы входите в комнату.

    Wallbase — граничит с деревянным полом у основания стены, чтобы придать помещению законченный вид. Стеновая основа вместе с Quarter Round скрывают необходимое пространство для расширения между стеной и паркетным полом. Его также иногда используют под шкафами и под ногами.

    Quarter Round — Скрывает необходимое пространство для расширения между стеной / основанием стены и паркетным полом. Он также иногда используется под шкафами и подножками, где основание стены не подходит, или у основания лестницы, чтобы обеспечить тонкое сочетание пола и стены или вертикальной поверхности.

    Порог — Используется в наружных дверных проемах как переход между полом и порогом дверного проема. Его также можно использовать для перехода деревянного пола на разные типы полов, например, на ковровое покрытие с высоким ворсом или плитку, чтобы создать более точную посадку.Другой типичный вариант использования порога — скрыть пространство для расширения между полом и вертикальной поверхностью, такой как очаги камина и раздвижные стеклянные двери.

    • Установка: Уложите молдинг порога на место, чтобы определить правильность посадки. Молдинг порога должен перекрывать пол на 1/2 — 3/4 дюйма, оставляя баланс для расширения. Чтобы прикрепить порог, прибейте к черному полу за выступом молдинга. При забивании гвоздей не загораживайте пространство расширения пола.

    Т-образный профиль — Молдинг дверного проема, используемый для соединения двух деревянных полов в смежных помещениях. Также используется при переходе с деревянного пола на другой примерно такой же высоты, например, пол из керамической плитки, древесины твердых пород или ламината. Т-образные молдинги также используются для создания компенсаторов, когда размер пола превышает длину или ширину 40 футов.

    • Установка: Для правильной установки молдинга необходимо пространство между двумя смежными этажами.Это позволяет расширить пространство. Установите Т-образный молдинг на место, чтобы определить правильную посадку. Обязательно оставьте пространство для расширения между Т-образным молдингом и плиткой. При укладке на деревянный черновой пол используйте финишные гвозди для фиксации Т-образного молдинга; при укладке на бетон закрепить прочным строительным клеем.

    Редуктор перекрытия (плавающий метод) — Для деревянных полов, использующих метод плавающей укладки, используйте редуктор перекрытия, чтобы соединить деревянный пол с полами разной высоты, такими как винил, керамическая плитка или ковровое покрытие с низким ворсом.

    • Установка: Предварительно просверлите прикрепленную форму и прибейте гвоздями с интервалом от 6 до 8 дюймов. Не прибивайте менее 2–3 дюймов от концов с каждой стороны. Чтобы прикрепить лепнину с помощью клея, нанесите клей на передний край лепнины. Нанесите одну или две полоски строительного клея 1/4 дюйма на черновой пол и установите молдинг на место. Важно не прикреплять редуктор непосредственно к плавающему полу, чтобы не допустить расширения и сжатия.

    Лестничный носик внахлест (плавающий метод) — Лестничный носик внахлест обеспечивает правильный переход для лестниц или ступенек с деревянными полами, которые были установлены методом плавающей укладки.Stairnose также обеспечивает надлежащий свес для перехода с одного этажа на другой, например, ступеньки в затонувшую гостиную.

    • Установка: Для крепления молдинга, предварительно просверленные и гвозди с соответствующими интервалами от 6 ″ до 8 ″. Не прибивайте менее 2–3 дюймов от концов с каждой стороны. Также нанесите клей на передний край молдинга. Нанесите одну или две полоски строительного клея 1/4 дюйма на черновой пол и установите молдинг на место. Все молдинги Stairnose должны быть прибиты гвоздями и приклеены для надежной фиксации.Во избежание расширения и сжатия важно не прикреплять редуктор непосредственно к плавающему полу.

    Примечание. ЭТО ТОЛЬКО РЕКОМЕНДАЦИЯ. ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИИ ИЗГОТОВИТЕЛЯ ПО УСТАНОВКЕ, ПРИЛАГАЕМЫЕ К ВАШЕМУ ПРОДУКТУ, ПЕРЕД НАЧАЛОМ УСТАНОВКИ.

    расстояние

  • addattrib

    Добавляет атрибут к геометрии.

  • adddetailattrib

    Добавляет атрибут детали к геометрии.

  • addpointattrib

    Добавляет точечный атрибут к геометрии.

  • addprimattrib

    Добавляет примитивный атрибут к геометрии.

  • addvertexattrib

    Добавляет атрибут вершины к геометрии.

  • addvisualizer

    Добавляется к атрибуту деталей визуализатора геометрии.

  • аттриб

    Считывает значение атрибута из геометрии.

  • attribclass

    Возвращает класс атрибута геометрии.

  • attribdataid

    Возвращает идентификатор данных атрибута геометрии.

  • приписывать

    Возвращает размер атрибута геометрии.

  • attribtype

    Возвращает тип атрибута геометрии.

  • attribtypeinfo

    Возвращает метаданные преобразования атрибута геометрии.

  • деталь

    Считывает значение атрибута детали из геометрии.

  • деталь

    Считывает значение атрибута детали из геометрии.

  • деталь

    Возвращает размер атрибута детали геометрии.

  • деталь

    Возвращает тип атрибута детали геометрии.

  • detailattribtypeinfo

    Возвращает информацию о типе атрибута геометрии.

  • деталь

    Считывает значение внутренней детали геометрии.

  • findattribval

    Находит примитив / точку / вершину с определенным значением атрибута.

  • findattribvalcount

    Возвращает количество элементов, в которых целочисленный или строковый атрибут имеет определенное значение.

  • getattrib

    Считывает значение атрибута из геометрии с проверкой достоверности.

  • getattribute

    Копирует значение атрибута геометрии в переменную и возвращает флаг успеха.

  • hasattrib

    Проверяет, существует ли атрибут геометрии.

  • hasdetailattrib

    Возвращает, если атрибут детали геометрии существует.

  • haspointattrib

    Возвращает, если атрибут точки геометрии существует.

  • hasprimattrib

    Возвращает, если атрибут геометрического примита существует.

  • hasvertexattrib

    Возвращает, если атрибут вершины геометрии существует.

  • idtopoint

    Находит точку по ее атрибуту id.

  • идтоприм

    Находит примитив по его атрибуту id.

  • имя

    Находит точку по ее атрибуту имени.

  • Nametoprim

    Находит примитив по его атрибуту имени.

  • уникальный

    Возвращает количество уникальных значений целочисленного или строкового атрибута.

  • точка

    Считывает значение атрибута точки из геометрии.

  • Pointattrib

    Считывает значение атрибута точки из геометрии и выводит флаг успеха / неудачи.

  • точка

    Возвращает размер атрибута геометрической точки.

  • pointattribtype

    Возвращает тип атрибута геометрической точки.

  • pointattribtypeinfo

    Возвращает информацию о типе атрибута геометрии.

  • pointlocaltransforms

    Возвращает массив локальных преобразований точек из массива индексов точек.

  • Pointtransform

    Возвращает точечное преобразование из точечного индекса.

  • точка

    Возвращает жесткое точечное преобразование из точечного индекса.

  • Pointtransforms

    Возвращает массив точечных преобразований из массива точечных индексов.

  • точка

    Возвращает массив жестких точечных преобразований из массива точечных индексов.

  • чопорный

    Считывает примитивное значение атрибута из геометрии.

  • prim_attribute

    Интерполирует значение атрибута в определенной параметрической (u, v) позиции и копирует его в переменную.

  • Primarclen

    Оценивает длину дуги примитива, заданного массивом точек, с использованием параметрических УФ-координат.

  • Primarclen

    Оценивает длину дуги примитива с использованием параметрических УФ-координат.

  • приматриб

    Считывает примитивное значение атрибута из геометрии, выводя флаг успеха.

  • приматрибразмер

    Возвращает размер атрибута геометрического примитива.

  • приматрибтип

    Возвращает тип атрибута геометрического примитива.

  • primattribtypeinfo

    Возвращает информацию о типе атрибута геометрии.

  • примдув

    Возвращает производную позиции примитива в определенной параметрической (u, v) позиции.

  • примитивный

    Считывает внутренний элемент примитива из геометрии.

  • примув

    Интерполирует значение атрибута в определенной параметрической (uvw) позиции.

  • примувконвертировать

    Преобразование параметрических положений UV на примитивах кривых между разными пространствами.

  • setattrib

    Записывает значение атрибута в геометрию.

  • setattribtypeinfo

    Устанавливает значение атрибута в геометрии.

  • setdetailattrib

    Задает атрибут детали в геометрии.

  • набордетальныйсобственный

    Задает значение внутреннего атрибута записываемой детали.

  • setpointattrib

    Устанавливает атрибут точки в геометрии.

  • заданное значение локальное преобразование

    Задает массив точечных локальных преобразований по указанным индексам точек.

  • преобразование уставки

    Устанавливает мировое пространственное преобразование данной точки

  • преобразование уставки

    Устанавливает массив точечных преобразований по указанным индексам точек.

  • setprimattrib

    Устанавливает примитивный атрибут в геометрии.

  • setprimintrinsic

    Устанавливает значение записываемого примитивного внутреннего атрибута.

  • setvertexattrib

    Устанавливает атрибут вершины в геометрии.

  • uniqueval

    Возвращает одно из набора уникальных значений для всех значений для атрибута int или string.

  • uniqueval

    Возвращает набор уникальных значений для всех значений атрибута int или string.

  • uvsample

    Интерполирует значение атрибута в определенных координатах UV с помощью атрибута UV.

  • вершина

    Считывает значение атрибута вершины из геометрии.

  • вершина

    Считывает значение атрибута вершины из геометрии.

  • вершина

    Возвращает размер атрибута вершины геометрии.

  • vertexattribtype

    Возвращает тип атрибута геометрической вершины.

  • vertexattribtypeinfo

    Возвращает информацию о типе атрибута геометрии.

  • Расстояние

    точек — Справка | ArcGIS for Desktop

    Доступно с расширенной лицензией.

    Сводка

    Определяет расстояния от входных точечных объектов до всех точек в ближайших объектах в пределах указанного радиуса поиска.

    Старая версия:

    Это устаревший инструмент. Эта функция была заменена инструментами «Рядом» и «Создать таблицу рядом», которые теперь рассчитывают расстояния между точечными, полилинейными и полигональными объектами.

    Иллюстрация

    Использование

    • Инструмент создает таблицу с расстояниями между двумя наборами точек. если используется радиус поиска по умолчанию, вычисляются расстояния от всех входных точек до всех ближайших точек. Таблица вывода может быть довольно большой. Например, если и входные, и близкие объекты имеют по 1000 точек, то выходная таблица может содержать один миллион записей.

    • Используйте значимый радиус поиска, чтобы ограничить размер вывода и улучшить производительность инструмента.В выходной таблице содержатся только те записи, ближайшая точка которых находится в радиусе поиска.

    • Результаты записываются в выходную таблицу, содержащую следующую информацию:

      • INPUT_FID: ID объекта входных объектов
      • NEAR_FID: ID объекта близких объектов
      • DISTANCE: Расстояние от входа до рядом особенность. Значение этого поля выражается в линейных единицах системы координат входных объектов.
    • Входные и близкие объекты могут быть одним и тем же набором данных.В том случае, когда входные и близкие объекты являются одной и той же записью, этот результат будет пропущен, чтобы не сообщать, что каждый объект находится на 0 единиц от самого себя.

    Синтаксис

     PointDistance_analysis (in_features, near_features, out_table, {search_radius})

    Пример кода

    PointDistance, пример 1 (окно Python)

    Следующий скрипт интерактивного окна Python демонстрирует, как использовать функцию PointDistance в немедленном режиме .

      импорт arcpy
    arcpy.env.workspace = "C: /data/pointdistance.gdb"

    arcpy.PointDistance_analysis ("полицейские_пункты", "местоположение_преступности", "расстояния_преступности")

    PointDistance, пример 2 (автономный сценарий Python)

    Следующий сценарий Python демонстрирует, как использовать функцию PointDistance в автономном сценарии.

      # Описание: Находит расстояние каждой ближайшей точки от каждой входной точки и выводит в таблицу.

    # импортировать системные модули
    импортировать arcpy

    # установить среду рабочего пространства
    arcpy.env.workspace = "C: /data/pointdistance.gdb"

    # установить переменные
    in_features = "Police_stations"
    near_features = "Crime_location"
    out_table = "Crime_distance4"
    search_radius = "22000 футов"

    # найти места совершения преступлений в радиусе поиска
    arcpy.PointDistance_analysis (in_features, near_features, out_table, search_radius)


    Среды

    Информация о лицензировании

    • ArcGIS for Desktop Basic: Нет
    • ArcGIS for Desktop Standard: Нет
    • ArcGIS for Desktop Advanced: Да

    Связанные темы

    Оставить отзыв по этой теме?

    Наибольшее расстояние между узлами дерева

    Описание проблемы

    Дано произвольное невзвешенное корневое дерево, состоящее из N узлов.

    Цель задачи — найти наибольшего расстояния между двумя узлами в дереве.

    Расстояние между двумя узлами — это количество ребер на пути между узлами (между любой парой узлов будет уникальный путь, поскольку это дерево).

    Узлы будут иметь номера с 0 по N — 1 .

    Дерево представлено в виде массива A , между узлами A [i] и i (0 <= i есть граница.Ровно одно из i будет иметь A [i] равное -1, это будет корневой узел.

    Ограничения проблемы

    Формат ввода

    Первым и единственным аргументом является целочисленный массив A размера N .

    Формат вывода

    Возвращает единственное целое число, обозначающее наибольшее расстояние между двумя узлами в дереве.

    Пример ввода

    Вход 1:

     A = [-1, 0, 0, 0, 3]


    Пример вывода

    Пример объяснения

    Пояснение 1:

     узел 0 является корнем, и все дерево выглядит так:
              0
           / | \
          1 2 3
                   \
                    4
    Один из самых длинных путей - 1 -> 0 -> 3 -> 4, и его длина равна 3, поэтому ответ - 3.
    ПРИМЕЧАНИЕ: Вам нужно только реализовать данную функцию.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
