Расстояние от края бетона до арматуры: Расстояние от арматуры до края бетона

Содержание

Расположение и расчет арматуры в ленточном фундаменте

1336

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют.

По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.
Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.
Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.
Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом.
Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Шаг установки
Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

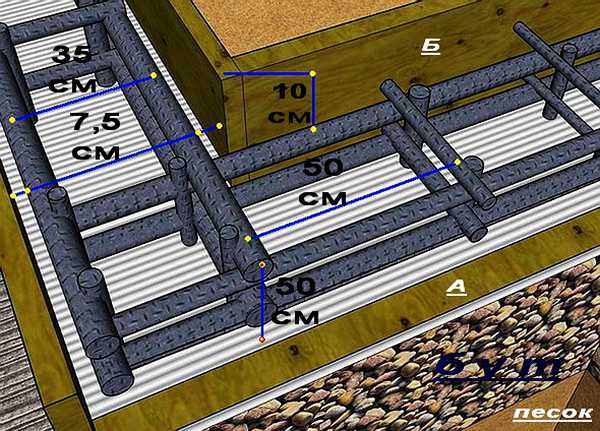

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).
Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.
Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

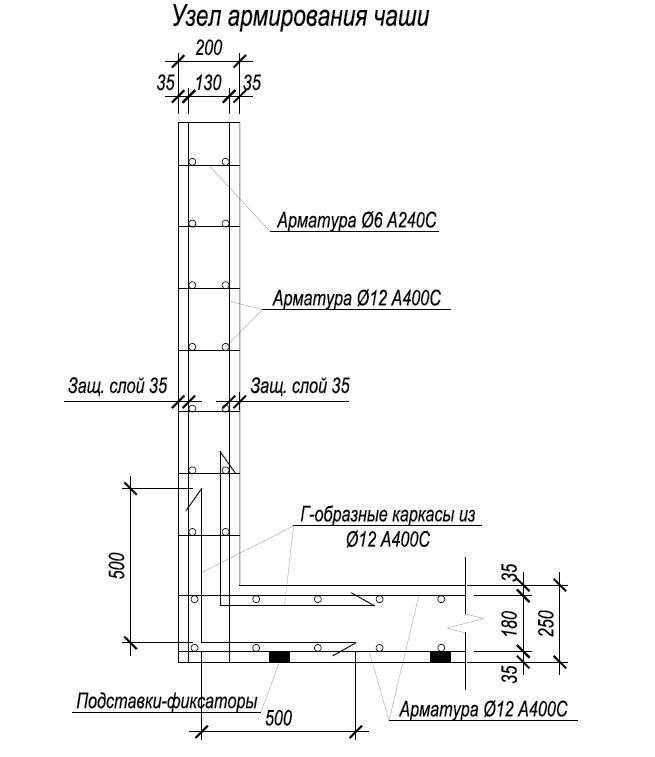

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол
Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую.

Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.
По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.
Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.
Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.
Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.
Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Сколько нужно прутка
Разработав схему армирования ленточного фундамента, вы знаете, сколько продольных элементов вам необходимо.

Они укладываются по всему периметру и под стенами. Длинна ленты будет длиной одного прутка для армирования. Умножив ее на количество ниток, получите необходимую длину рабочей арматуры. Затем к полученной цифре добавляете 20% — запас на стыки и «перехлесты». Вот столько в метрах вам и нужно будет рабочей арматуры.
Теперь нужно посчитать количество конструктивной арматуры. Считаете, сколько поперечных перемычек должно быть: длину ленты делите на шаг установки (300 мм или 0,3 м, если следовать рекомендациям СНиПа). Затем подсчитываете, сколько уходит на изготовление одной перемычки (ширину арматурного каркаса складываете с высотой и удваиваете). Полученную цифру умножаете на количество перемычек. К результату добавляете тоже 20% (на соединения). Это будет количество конструктивной арматуры для армирования ленточного фундамента.
По похожему принципу считаете количество, которое необходимо для армирования подошвы. Сложив все вместе, вы узнаете, сколько арматуры нужно на фундамент.
Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.
Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
Далее есть два варианта:
Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.
Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными
Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
К стойкам привязывают продольные нитки нижнего пояса армирования.
В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
Привязываются горизонтальные перемычки.
Удобнее и быстрее всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

арматуры;, ленточном, Расположение, расчет, фундаменте

Как правильно армировать фундамент — Золотой Коттедж — Строим свой дом своими руками

Бетон становится железобетоном благодаря армированию фундамента. Установка арматурного каркаса необходима для того, чтобы фундамент, помимо сжатия, мог хорошо воспринимать нагрузки, направленные на изгиб и растяжение.

Содержание

  1. Как правильно армировать фундамент (арматурный каркас)
  2. Армирование монолитного ленточного фундамента своими руками
  3. Армирование плитного фундамента своими руками
  4. Армирование столбчатого фундамента своими руками
  5. Армирование свайного набивного фундамента своими руками
  6. Армирование ростверка для фундамента своими руками

Как правильно армировать фундамент (арматурный каркас)

Во-первых, арматура должна быть чистой, без грязи и мусора. Только чистая арматура хорошо сцепляется с бетоном. В каркасе арматура есть двух типов (по назначению): рабочая и распределительная. Предназначение рабочей арматуры – принятие внешних нагрузок и от собственной массы здания. Распределительная арматура распределяет нагрузки на весь каркас.

Связь между арматурами обеспечивают сварные швы или проволочные связки. Чаще для надежности пользуются сваркой. Но если предполагаемые нагрузки на фундамент невелики, то можно обойтись и вязанием проволоки. В основном, арматурный каркас скрепляется на углах фундамента. Если диаметр арматурных прутьев менее 25 мм, то их скрепляют точечной сваркой или проволокой. Если более 25 мм, – то дуговой.

Помните: во всем каркасе должно быть скреплено не менее половины арматурных пересечений, на углах рекомендуется соединять все стыки.

Если ваша арматура имеет класс от 1 до 3 и диаметр не более 40 мм, то соединение производят с накладкой. При этом сварной шов не должен быть очень коротким, иначе крепление может разрушиться.

Для любого вида фундамента лучше использовать ребристую арматуру, так как она максимально крепко соединяется с бетоном.

Если будущий дом легкий, одноэтажный и неширокий, то можно использовать арматуру диаметром 10 мм. Если дом двухэтажный или широкий (длинный), то нужно использовать 12-милимметровую арматуру.

Армирование монолитного ленточного фундамента своими руками

В зависимости ширины и высоты ленточного фундамента армирование может производиться в 2 и более слоя каркасной сетки с шагом от 15 до 25 см. Обычно ширина ленточного монолитного фундамента составляет 40-60 см, а высотка 50-100 см. Если размеры 40×50 см, отступ горизонтальной и вертикальной сетки может быть по 10-15 см от всех сторон. При высоком фундаменте вертикальный шаг между горизонтальными арматурами может быть от 30 до 40 см (получается, при 100 см высоты и 60 см ширины шаг равен 40 см при 3-х горизонтальных арматурных сетках, а отступ от верхнего и нижнего края равен 10 см).

Горизонтальный шаг между вертикальными арматурами может быть равен 30 см и более, а расстояние до края бетона 1по 10 см с каждой стороны. В итоге количество арматурных сеток и шаг между ними рассчитывается, исходя из нагрузки на фундамент.

Армирование плитного фундамента своими руками

Поскольку плитный фундамент – это большой цельный прямоугольник или квадрат, ему необходимо обеспечить максимальную прочность и жесткость. Поэтому всю арматурную сетку нужно сваривать на каждом соединении, как горизонтально, так и вертикально. Таким образом, плита получит максимальные показатели надежности.

Поскольку для плитного фундамента используются широкие каркасы арматуры, нужно следить за тем, чтобы она была полностью погружена в бетон (иначе в будущем плита может сломаться в месте выхода арматуры).

В зависимости от типа нагрузки толщина фундаментной плиты может быть от 20 до 30 см. Как правило, армирование плитного фундамента производится в 2 слоя. Шаг между горизонтальными прутами бывает от 20 до 40 см, шаг между вертикальными прутами примерно такой же. Главное — чтобы отступ всех прутьев от края фундамента был не менее 5 мм. Диаметр прутов должен быть не менее 12 мм, а арматура – только ребристая (для максимального сцепления с бетоном).

Армирование столбчатого фундамента своими руками

Армировать столбчатый фундамент очень просто. Для этого достаточно 4-6 длинных ребристых арматурных прутов и несколько тонких гладких прутов, чтобы ровно связать их. Длинный прут должен быть диаметром 10-12 мм, для гладкого достаточно 6 мм. Если столб слишком узкий (например, 20 см), то его можно армировать двумя прутами. При длине столба в 1,5-2 метра связывать арматурные пруты можно на расстоянии 40-50 см. Если фундамент для тяжелого дома, то связки лучше приварить. Армируйте столбчатый фундамент так, чтобы после заливки арматура выступала на 10-20 см. Так к ней удобно привязывать каркас ростверка.

Армирование свайного набивного фундамента своими руками

Свайный набивной фундамент армируется так же, как и столбчатый. Единственное различие – вертикальная арматура будет расположена по кругу, а не квадратом. Можно использовать 3-5 прутов диаметра 10 мм.

Армирование ростверка для фундамента своими руками

Ростверк армируется так же, как и ленточный монолитный фундамент. Просто ростверк не такой высокий. Следовательно, горизонтальных арматурных сеток будет не больше двух. Помните: каркас ростверка должен не доходить до края бетона на 3-5 мм с каждой стороны.

Дополнительные статьи по теме

Рубрика: Фундамент

На каком расстоянии должна быть арматура от края бетона?

Статья направлена ​​на ответ на вопрос «На каком расстоянии должна находиться арматура от края бетона?». Это также будут лезвия, которые вы могли бы использовать при резке арматуры в бетоне. Статья также прольет свет на важность и характеристики арматуры в бетоне.

На каком расстоянии от края бетона должна быть арматура?

Арматура должна находиться примерно в 4 дюймах от края бетона, если вы устанавливаете ее для пола. Для фундамента арматура должна быть примерно в 6 дюймах от границы бетона.

Если вы используете армирование сварной проволокой, Институт армирования проволоки рекомендует размещать сталь на 2 дюйма ниже поверхности плиты, в зависимости от того, что ближе к этой точке.

Каково назначение арматуры в бетоне?

Назначение арматуры в бетоне — сделать его прочнее.

Армирование арматурой или проволочной сеткой не только повышает прочность бетона, но и значительно снижает количество трещин, которые образуются в бетоне в будущем. Это сэкономит вам деньги в долгосрочной перспективе и сохранит ваш бетон в хорошем состоянии в течение длительного времени.

Сокращение для арматурного стержня, арматурный стержень — это название, которое хорошо описывает то, что он выполняет. Металлические стержни, известные как «арматура», используются для армирования бетонных конструкций. С арматурой в смеси бетонный проект намного долговечнее, чем тот, который сделан только из бетона.

Здания, дороги и подъездные пути зависят от такой прочности. Каждый конкретный проект не требует использования арматуры. Как правило, если вы заливаете бетон на глубину более 5 дюймов, вам следует рассмотреть возможность использования арматуры для усиления всей конструкции с дополнительной прочностью.

Арматурная сетка — отличная (и менее дорогая) замена арматуре, если вы не работаете над проектом коммерческого уровня. Использование проволочной сетки для таких задач, как подъездные пути, становится все более и более распространенным.

Зачем в бетон добавляют арматуру?

Продолжайте читать статью, чтобы узнать назначение арматуры в бетоне.

Одним из наиболее распространенных элементов бетонных конструкций является арматурный стержень, или сокращенно арматурный стержень. По большей части он служит для повышения прочности бетона на растяжение, делая его более устойчивым к растрескиванию и разрушению. Бетон, который имеет более высокую прочность на растяжение, лучше выдерживает нагрузку и разрушение под нагрузкой.

Назначение контрольных швов бетона, как обсуждалось в недавнем посте, состоит в том, чтобы разрушать бетон только в наиболее желаемых областях. С другой стороны, контрольные швы обеспечивают растрескивание бетона только по прямым линиям в местах соединения.

Подобно арматуре, сталь распределяет вес бетонной конструкции таким образом, чтобы любое растрескивание не приводило к повреждению конструкции. Бетон – один из самых прочных и долговечных материалов на рынке. Например, тысячи лет назад римляне заливали бетон.

Прочность бетона на сжатие является исключительной (представьте, что автомобили едут по бетонной дороге или подъездной дорожке), но прочность бетона на растяжение недостаточна, как в случае балки, которая поддерживается с обоих концов, но не в центре.

По данным Национальной ассоциации производителей сборного железобетона, бетон плотностью 4000 фунтов на квадратный дюйм (фунтов на квадратный дюйм) может иметь прочность на растяжение только 400 фунтов на квадратный дюйм. Прочность бетона на растяжение ниже среднего! Естественные силы расширения и сжатия бетона из-за колебаний температуры также должны время от времени поддерживаться.

Недра бетона так же важны, как и его видимая поверхность. Важно отметить, что арматурная конструкция под готовым бетоном в округах Ватком и Скагит придает бетонной плите, стене или бордюру необходимую прочность.

Пока бетон может выдерживать различные нагрузки, он невероятно долговечен. Наши рабочие-подрядчики по бетонным работам используют арматуру, обладающую огромной прочностью на растяжение, для армирования бетона, чтобы он мог выдерживать изгиб и растяжение без образования трещин.

Доступны различные сорта и толщины арматуры; наиболее типичные размеры от №3 до №18. Инженеры в области бетона выберут соответствующую марку и толщину для данного бетонного проекта.

Как и следовало ожидать, чем толще арматура, тем она прочнее. Сетка используется для укладки арматуры, а размер сетки определяется требованиями задания. Если расстояние между сетками неверно на один дюйм, общая прочность бетона снижается на 20%. Для обеспечения прочного соединения арматурной стали с бетоном арматура имеет выступы.

Как резать арматуру в бетоне?

Если вы хотите разрезать арматуру в бетоне, выполните следующие действия:

  • Рассчитайте площадь резки. Чтобы компенсировать ограничения резцов по бетону, оставьте некоторое пространство для маневра при проведении измерений.
  • Будьте осторожны при использовании перманентного маркера, который не смоется и не сотрется при маркировке размеров.
  • Убедитесь, что вы взяли с собой размеры для аренды.
  • Проконсультируйтесь с продавцом по аренде после просмотра фотографий, чтобы определить, какое оборудование наиболее подходит для проекта.
  • Нарезка дорожек на подъездных путях, тротуарах и фундаментах может выполняться с помощью мотоблоков. Вертикальную конструкцию можно разрезать с помощью ручного резака.
  • Перед использованием убедитесь, что вы понимаете, как работать с оборудованием. Поскольку бетонорезы не очень терпимы к ошибкам, они могут быстро нанести существенный ущерб как бетону, так и его оператору, если потеряют контроль.
  • Оборудование должно быть установлено в соответствии с инструкциями. Сделайте последнюю проверку, чтобы убедиться, что лезвие полностью установлено и не ослаблено.
  • Перед началом любого проекта наденьте защитное снаряжение, такое как защитные очки, беруши, респиратор, ботинки со стальными носками и прочные перчатки.
  • Запустите резак и дайте ему прогреться до нужной скорости перед использованием. При разрезании лески поместите лезвие поверх лески и опустите его на леску, чтобы разрезать.
  • Используйте силу клинка в своих интересах. Следуйте по линии и убедитесь, что она надежно закреплена в бетоне. Если не обращать внимания, арматура продолжит рубиться лезвием.
  • Чтобы подготовиться к удалению бетона, продолжайте резать в обозначенном месте.
  • Арматура или железные стержни, вставляемые в каплеуловитель Бетон перед заливкой служит основным строительным компонентом для фундаментов и стен, а также других объектов, требующих исключительной прочности и длительного срока службы.
  • Проконсультируйтесь с арендодателем после просмотра фотографий, чтобы определить, какое оборудование наиболее подходит для проекта.
  • Нарезка дорожек на подъездных путях, тротуарах и фундаментах может выполняться с помощью мотоблоков.
  • Оборудование должно быть установлено в соответствии с инструкциями.
  • В последний раз проверьте, чтобы лезвие было полностью установлено и не болталось.

Можно ли использовать пилу по бетону для резки арматуры в бетоне?

Да, вы можете использовать пилу по бетону для резки арматуры в бетоне. Пила по бетону с алмазным диском — лучший вариант для резки бетона, армированного арматурой.

Существуют различные виды лезвий, которые могут разрушать бетон, создавать проблемы с бетоном или быть слишком слабыми, чтобы резать арматуру в других пилах, использующих бетон.

Профессионалы скажут вам, что абразивные диски все еще можно использовать на пилах по бетону для резки арматуры, но это не всегда так. Есть много разных точек зрения, но большинство из нас предпочитает быть в безопасности, а не сожалеть. При подготовке к резке арматуры в бетоне учитывайте следующую информацию.

Арматура относится к стальным арматурным стержням, которые часто используются в бетонных конструкциях. Из-за высокой прочности на растяжение арматура часто используется в строительстве.

Прочность бетона на сжатие высока, хотя прочность на растяжение низкая. При правильной установке арматура может иметь прочность около 40 000 фунтов на квадратный дюйм. В бетоне небольших конструкций, таких как террасы и тротуары, арматуру не используют. Сохранение структурной целостности здания или небоскреба потребует использования армированной стали.

Для резки бетона и арматуры наиболее популярным методом является использование пилы по бетону, также известной как «циркулярная пила», «коническая пила» или «дорожная пила». Он также может использоваться для резки асфальта и плитки, среди прочего. Они имеют тенденцию быть более мощными, чем большинство пил.

Ручная пила может использоваться для резки более крупных материалов, однако большинство из них можно обрабатывать. В настоящее время на рынке представлено большое разнообразие бетонорезных станков. В каждую можно установить лопасти заданного диаметра. Нормальный размер колеблется от 4 дюймов до 36 дюймов.

В зависимости от марки и веса пилы цена на пилу может варьироваться от 100 до 4000 долларов.

Заключение

Использование бетона, в который перед заливкой вставлена ​​арматура или железные стержни, является основным строительным материалом для фундаментов, стен и любых других объектов, требующих большой прочности и долговечности. Бывают случаи, когда бетон необходимо переработать, чтобы приспособить новые здания или пристройки.

Резка бетона любого значения должна быть предоставлена ​​специалистам, но даже простая работа в доме может быть выполнена с помощью надлежащих инструментов. Резцы по бетону с алмазными дисками можно арендовать в нескольких магазинах товаров для дома, чтобы прорезать арматуру. .

Резка арматуры может быстро изнашивать лезвие. Прежде чем согласиться на аренду оборудования, узнайте у арендодателя, какая плата за замену будет взиматься.

Часто задаваемые вопросы (FAQS): На каком расстоянии от края бетона должна находиться арматура?

На каком расстоянии от края бетона должна быть арматура?

Арматура должна находиться примерно в 4 дюймах от края бетона, если вы устанавливаете ее для пола. Для фундамента арматура должна быть примерно в 6 дюймах от границы бетона.

Если вы используете армирование сварной проволокой, Институт армирования проволоки рекомендует размещать сталь на 2 дюйма ниже поверхности плиты, в зависимости от того, что ближе к этой точке.

Каково назначение арматуры в бетоне?

Назначение арматуры в бетоне — сделать его прочнее.

Армирование арматурой или проволочной сеткой не только повышает прочность бетона, но и значительно снижает количество трещин, которые образуются в бетоне в будущем. Это сэкономит вам деньги в долгосрочной перспективе и сохранит ваш бетон в хорошем состоянии в течение длительного времени.

Зачем в бетон добавляют арматуру?

Одним из наиболее распространенных элементов бетонных конструкций является арматурный стержень, или сокращенно арматурный стержень. По большей части он служит для повышения прочности бетона на растяжение, делая его более устойчивым к растрескиванию и разрушению. Бетон, который имеет более высокую прочность на растяжение, лучше выдерживает нагрузку и разрушение под нагрузкой.

Назначение контрольных швов бетона, как обсуждалось в недавнем посте, состоит в том, чтобы разрушать только наиболее желательные участки бетона. С другой стороны, контрольные швы обеспечивают растрескивание бетона только по прямым линиям в местах соединения.

Подобно арматуре, сталь распределяет вес бетонной конструкции таким образом, чтобы любое растрескивание не приводило к повреждению конструкции в случае ее возникновения. Бетон – один из самых прочных и долговечных материалов на рынке. Например, тысячи лет назад римляне заливали бетон.)

Как резать арматуру в бетоне?

Рассчитать площадь резки. Чтобы компенсировать ограничения резцов по бетону, оставьте некоторое пространство для маневра при проведении измерений. Будьте осторожны при использовании перманентного маркера, который не смоется и не сотрется при отметке размеров. Убедитесь, что вы взяли с собой размеры в арендный бизнес.

Проконсультируйтесь с арендодателем после просмотра фотографий, чтобы определить, какое оборудование наиболее подходит для проекта. Нарезку дорожек на подъездных путях, тротуарах и фундаментах можно производить с помощью мотоблоков. Вертикальную конструкцию можно разрезать с помощью ручного резака.

Библиография

Бетон 101: все об арматуре. Получено с: https://www.customconcrete.biz/2019/06/26/concrete-101-all-about-rebar/#:~:text=Rebar%2C%20or%20reinforcing%20bar%2C%20is,to %20сопротивление%20разрыв%20под%20напряжение.

Использование пилы по бетону для разрезания арматуры. Источник: https://concretequestions.com/using-a-concrete-saw-to-cut-through-rebar/

Дополнительное армирование — электронные таблицы CivilWeb

Дополнительное армирование часто используется для заливки анкеров. В некоторых случаях, когда требуется, чтобы залитые анкеры выдерживали большие нагрузки или их необходимо было устанавливать близко к краю бетонных элементов, для усиления элемента может быть предусмотрено дополнительное армирование. Это означает, что расчеты разрушения бетонного конуса можно игнорировать и вместо них использовать следующие расчеты. Эта дополнительная арматура обычно состоит из стальных арматурных стержней, установленных параллельно анкерам, чтобы противостоять растягивающей силе, действующей на анкер. Типичная компоновка показана ниже. Электронная таблица проектирования бетонных анкеров CivilWeb позволяет выполнить все приведенные ниже расчеты на растяжение, сдвиг или и то, и другое в соответствии со стандартом BS EN 19.92-4.

Дополнительная арматура

Детализация

Там, где требуется дополнительная арматура, она должна быть спроектирована в соответствии со следующими требованиями;

  • Арматура должна состоять из ребристых арматурных стержней с пределом текучести при растяжении не более 500 Н/мм 2 .
  • Диаметр стержней не должен превышать 16 мм (d s ).
  • Если используется более одного стержня, все стержни, как правило, должны быть одного диаметра (d с ).
  • Стержни должны быть детализированы как хомуты или петли с диаметром оправки в соответствии с BS EN 1992-1-1.
  • Арматура должна располагаться как можно ближе к анкерам, чтобы свести к минимуму эффект эксцентриситета, связанный с углом разрушения бетонного конуса.
  • Арматура не должна располагаться дальше, чем на 0,75 эффективной глубины (h ef ).
  • По возможности дополнительная арматура должна охватывать поверхностную арматуру.
  • Минимальная длина анкеровки дополнительной арматуры в предполагаемом конусе разрушения бетона составляет 4-кратный диаметр арматуры (d s ) для анкеровки с изгибами, крюками или петлями или 10-кратный диаметр арматуры (d s ) для анкеровки с прямые стержни с приваренными поперечными стержнями или без них.
  • Также необходимо обеспечить армирование поверхности, как показано на приведенной выше схеме, достаточное для того, чтобы противостоять силам, возникающим от модели с распорками и стяжками. При этом следует также учитывать силы раскалывания бетона, рассчитанные в разделе, посвященном разрушению раскалывания бетона.

Дополнительное армирование

Требуются проверки конструкции

Если требуется дополнительное армирование, оно должно быть рассчитано на обеспечение необходимой прочности на растяжение в соответствии с приведенным ниже уравнением;

Требуемая прочность на растяжение дополнительной арматуры (N Ed,re )

Расчетные растягивающие усилия, действующие на дополнительную арматуру, можно рассчитать, используя соответствующую модель распорки и связи, согласно приведенной выше диаграмме. При необходимости дополнительная арматура должна быть спроектирована таким образом, чтобы выдерживать общую растягивающую нагрузку на анкер.

Характеристика сопротивления растяжению дополнительной арматуры (N Rk,re )

Характеристика сопротивления растяжению дополнительной арматуры может быть рассчитана с использованием следующего уравнения;

Площадь поперечного сечения каждой опоры (A

s )

Это площадь поперечного сечения каждой эффективной опоры дополнительной арматуры.

Номинальный предел текучести арматурной стали (

f yk )

Не может быть больше 500 Н/мм 2 .

Количество ветвей (n)

Это количество ветвей дополнительной арматуры, которые считаются эффективными в соответствии с указанными выше требованиями.

Частичный коэффициент запаса прочности на разрушение стали ( γ Ms, re )

Этот частичный коэффициент запаса прочности для арматурной стали обычно принимается равным 1,15 в Великобритании.

Разрушение дополнительной арматурной стали (сдвиг)

Дополнительное армирование также может использоваться для закладных анкеров, работающих при сдвиге. Это может состоять либо из усиления поверхности, либо из дополнительных хомутов или петель, как показано на диаграммах ниже.

Дополнительная арматура на сдвиг —

Детализация

Если требуется дополнительная арматура на сдвиг, она должна быть спроектирована в соответствии со следующими требованиями;

  • Арматура должна состоять из ребристых арматурных стержней с пределом текучести при растяжении не более 500 Н/мм 2 .
  • Диаметр стержней не должен превышать 16 мм (d s ).
  • Если используется более одного стержня, все стержни, как правило, должны быть одного диаметра (d s ).
  • Диаметр оправки должен соответствовать BS EN 1992-1-1.
  • При использовании армирования поверхности армирование не должно располагаться дальше, чем в 0,75 раза от расстояния до ближайшего края бетона (C 1 ).
  • По возможности дополнительная арматура должна охватывать поверхностную арматуру.
  • При использовании поверхностной арматуры минимальная длина анкеровки дополнительной арматуры в предполагаемом конусе разрушения бетона составляет 4 диаметра арматуры (d s ) для анкеровки с изгибами, крюками или петлями или 10-кратный диаметр арматуры (d s ) для крепления прямыми стержнями с приваренными поперечными стержнями или без них.
  • Армирование по краю элемента также должно быть предусмотрено, как показано на приведенной выше диаграмме, достаточное для сопротивления силам, возникающим от модели распорки и связи. Можно принять упрощенный угол сжатия распорки 45°.

Дополнительная арматура на сдвиг —

Требуются проверки конструкции

Если требуется дополнительная арматура на сдвиг, она должна быть рассчитана на обеспечение требуемой прочности в соответствии с приведенным ниже уравнением;

Частичный коэффициент запаса прочности на разрушение стали ( γ Ms, re )

Этот частичный коэффициент запаса прочности для арматурной стали обычно принимается равным 1,15 в Великобритании.

Расчетная прочность на растяжение дополнительной арматуры (V Ed, re )

Силы растяжения, возникающие в дополнительной арматуре в результате действия сил сдвига, действующих на крепеж, можно рассчитать с помощью следующих уравнений;

Расчетная сила сдвига (V

ed )

Это общая расчетная сила сдвига, действующая на приспособление.

Расстояние между арматурой и поперечной силой (

e s )

Это показано на диаграмме ниже.

Внутренний рычаг бетонного элемента (z)

Как правило, это можно рассчитать с помощью приведенных ниже уравнений;

Эффективная глубина (h

ef )

Эффективная глубина анкера.

Расстояние от бетонной кромки (c

1 )

Это показано на диаграмме выше.

Характеристическое сопротивление растяжению дополнительной арматуры (V Rk,re )

Характеристическое сопротивление растяжению дополнительной арматуры можно рассчитать с помощью следующего уравнения;

Коэффициент эффективности (k

6 )

Этот коэффициент учитывает эффективность типа дополнительного армирования. Для армирования поверхности рекомендуется значение 1,0, для хомутов или петель рекомендуется значение 0,5.

Площадь поперечного сечения каждой опоры (A

s )

Это площадь поперечного сечения каждой эффективной опоры дополнительной арматуры.

Номинальный предел текучести арматурной стали (

f yk )

Нельзя принимать более 500 Н/мм 2 .

Количество ветвей (n)

Это количество ветвей дополнительной арматуры, которые считаются эффективными в соответствии с указанными выше требованиями.

Разрушение анкеровки дополнительной арматуры (на растяжение или сдвиг)

Дополнительная арматура, используемая для сопротивления растяжению или сдвигу, должна быть закреплена соответствующим образом в предполагаемой зоне разрушения бетонного конуса.

Требуются проверки конструкции

Дополнительная арматура, предназначенная для сопротивления сдвиговым усилиям на анкере, не требует оценки на предмет анкеровки в зоне разрушения, если они спроектированы как петли или хомуты, как подробно описано в предыдущем разделе. Вся дополнительная арматура на растяжение и поверхностная дополнительная арматура на сдвиг должны быть оценены, чтобы гарантировать, что способность анкеровки арматуры больше, чем растягивающие силы, которым необходимо сопротивляться. Это показано в приведенном ниже уравнении;

Расчетное сопротивление креплению (N Rd, a )

Это можно рассчитать с помощью следующих уравнений;

Диаметр дополнительной арматуры (d

s )

Это диаметр стержней, используемых в качестве дополнительной арматуры. Обычно она не должна превышать 16 мм.

Длина анкеровки (l

1 )

Это длина арматуры в пределах предполагаемой зоны разрушения бетона. Он должен быть как минимум в 4 раза больше диаметра арматуры (d s ) для анкеровки с отводами, крюками или петлями или 10-кратного диаметра арматуры (d s ) для анкеровки прямыми стержнями с приваренными поперечными стержнями или без них.

Влияющий фактор (α)

Этот коэффициент учитывает разницу в характеристиках прямой и изогнутой арматуры. Для прямых стержней можно использовать значение 1,0, для изогнутых стержней рекомендуется значение 0,7.

Количество ветвей (n)

Это количество ветвей дополнительной арматуры, которые считаются эффективными в соответствии с указанными выше требованиями.

Расчетная прочность сцепления бетона (

f bd )

Расчетная прочность сцепления между бетоном и арматурной сталью. Это можно рассчитать, используя приведенные ниже уравнения, взятые из BS EN 1992-1-1. Для ребристых арматурных стержней расчетная прочность сцепления бетона может быть принята равной;

Коэффициент состояния сцепления (η

1 )

Этот коэффициент относится к качеству состояния сцепления и положению стержня во время бетонирования. В нормальных условиях это можно принять за 1,0. Если состояние связи неизвестно или для шликерных форм рекомендуется значение 0,7.

Коэффициент диаметра стержня (η

2 )

Этот коэффициент относится к диаметру стержня. Для всех стержней меньше или равных 32 мм можно принять за 1,0. В противном случае используется приведенное ниже уравнение;

Диаметр дополнительных арматурных стержней не должен превышать 16 мм, поэтому это значение всегда должно быть равно 1,0.

Расчетная прочность бетона на растяжение (

f ctd )

Это можно оценить с помощью следующего уравнения, взятого из BS EN 1992-1-1;

Долгосрочный коэффициент (α

ct )

Этот коэффициент учитывает долгосрочные факторы, влияющие на прочность бетона на растяжение.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
