ЦСП | Stropan.ru

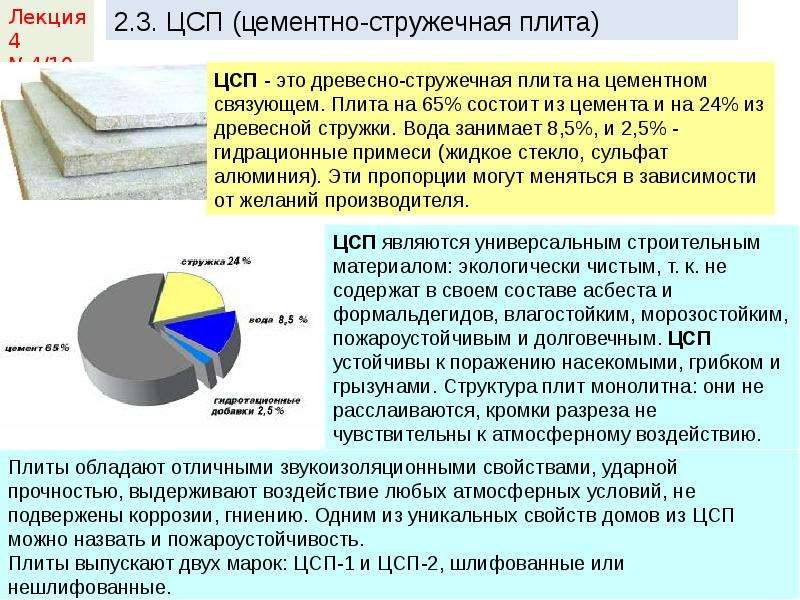

Цементно-стружечные плиты: достоинства, особенности и зона применения материала

В последнее время на строительном рынке все чаще звучит название этого материала.

Цементно стружечная  плита – ЦСП – один из новомодных элементов, используемых в строительстве, который заслуживает пристального внимания. Почему? Хотя бы потому, что его сфера применения практически не ограничена: от бордюра и до каркасного дома.

При этом  его стоимость – минимальна. Памятуя о том, что на брендовые утеплители цена вниз особо не стремится, не помешает отметить и то, что данный материал прекрасно совместим и с минеральной ватой, и с пенопластом и с другими типами более сложных утеплителей.

Что можно сделать из ЦСП?  Примеров масса. Это может быть серия сэндвич панелей (все с тем же утеплителем между плитами), столешница, сарай, забор,  модульная конструкция полноценного дома, различного рода контейнеры, обрешетка кровельной конструкции (съемная или несъемная), полы, подоконники, балконы – проще говоря, выбор огромен. Остается только сориентироваться в качестве плит и выяснить, в каком  из магазинов или строительных баз предлагается на ЦСП цена наиболее достойная.


Структурируя достоинства данного материала, следует отметить 4 его плюса

1. Стоимость уже упоминалась, но доступность строительных изделий – настолько важный фактор, что повторить об этом свойстве плит никогда не лишне.
2. ЦСП применима в любых климатических условиях: она практически не боится влаги, грибка, грызунов, насекомых, огня, и даже химикатов. Конечно, как и все на планете, она не вечна. Но срок ее износа впечатляет: порядка 50 лет она может сохранять базовый набор полезных качеств.
3. Поверхность цементно-стружечных плит поддается любой обработке. И как результат – широчайшая зона применения материала, что так выгодно отличает его от многих аналогов. К слову, ЦСП прекрасно подходят и для внутреннего монтажа, и для внешней облицовки зданий. Ими можно утеплить стены и пол (используя утеплитель, к примеру эковату), придать конструкции нужную форму, зонировать помещения (перегородками) или укрепить кровлю.


4. ЦСП не только не боится влаги, она также прекрасно защищает от негативного фактора воздействия более уязвимые материалы. Влагонепроницаемый, пожаробезопасный, шумоизоляционный материал с довольно высоким показателем теплоизоляции, — вот, что такое цементно-стружечная плита.

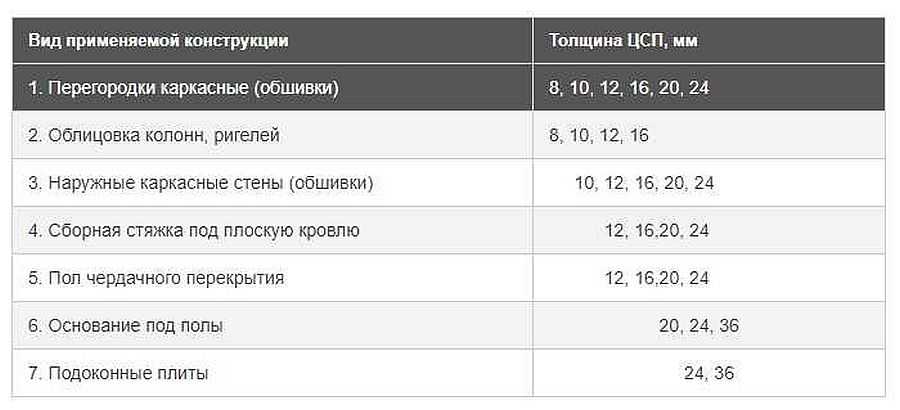

Применение ЦСП
ЦСП 8 мм 3600х1200
1800х1200
межкомнатные перегородки
ЦСП 10 мм 3600х1200
1800х1200
утепление зданий, кровля,  межкомнатные перегородки, отделка фасадов, потолки
ЦСП 12 мм 3600х1200
1800х1200
утепление зданий, кровля,  межкомнатные перегородки, отделка фасадов
ЦСП 16 мм 3600х1200
1800х1200
съемная и несъемная опалубка, межкомнатные перегородки, полы, кровля
ЦСП 20 мм 3600х1200
1800х1200
съемная и несъемная опалубка, межкомнатные перегородки, полы
ЦСП 26 мм 3600х1200
1800х1200
съемная и несъемная опалубка, подоконники, полы, бордюры
ЦСП 36 мм 3600х1200
1800х1200
съемная и несъемная опалубка, подоконники, полы, бордюры

Технические характеристики ЦСП СТРОПАН:
Показатели ЦСП Стропан
Значения ГОСТ 26816-2016 Результаты испытаний ЦСП СТРОПАН
Толщина, мм 8-36 8-36
Длина, мм 1800,3600 1800,3600
Ширина, мм 1200 1200
Прочность при изгибе, Мпа, не менее 12 13
Прочность при растяжении перпендикулярно к пластине плиты, МПа, не менее 0,4 0,42
Разбухание по толщине за 24ч. , %, не более 2 0,5
Водопоглощение за 24 ч, %, не более 19 9

Номенклатура ЦСП Стропан
Длина, мм Ширина, мм Толщина, мм Вес листа, кг Кол м2 в листе Кол-во листов в палете Кол-во м2 в палете
3600 1200 8 48 4,32 70 302,40
3600 1200 10 63 4,32 54 233,28
3600 1200 12 75 4,32 45
194,40
3600 1200 16 100 4,32 34 146,88
3600 1200 20 126 4,32 27 116,64
3600 1200 24 136 4,32 25 108,00
3600 1200 26 156 4,32 22 95,04
3600 1200 36 216 4,32 16 69,12
1800 1200 8 24 2,16 70
151,20
1800 1200 10 31,5 2,16 54 116,64
1800 1200 12 37,5 2,16 45 97,20
1800 1200 16 50 2,16 34 73,44
1800 1200 20 63 2,16 27 58,32
1800 1200 24 68 2,16 25 54,00
1800 1200 26 78 2,16
22
47,52
1800 1200 36 108 2,16 16 34,56

Технические характеристики ЦСП ГОСТ 26816-86

СПРАВОЧНЫЕ ПОКАЗАТЕЛИ ЦЕМЕНТНО-СТРУЖЕЧНЫХ ПЛИТ (ГОСТ 26816-86)

1. Модуль упругости при изгибе, МПа не менее -3500 (ГОСТ 10635-78)

2.Твердость, МПа -45 (ГОСТ 11843-76)

3.Ударная вязкость, Дж/кВ. м²,не менее — 1800 (ГОСТ 11842-76)

4.Удельное сопротивление выдергиванию шурупов из пластин, Н/м — 4 -7 (ГОСТ 10637-78)

5.Удельная теплоемкость, кДж (кг ·оС) — 1,15

6.Теплопроводность,Вт(моС) — 0,26

7.Класс биостойкости — 4 (ГОСТ 17612-89)

8.Стойкость к циклическим температурно-влажностным -воздействиям: (после20 циклов воздействий) снижение прочности не более % — 30 (ГОСТ 26816-86) -разбухание по толщине не более % -5(ГОСТ 8747-83)

9.Морозостойкость (снижение прочности при изгибе после 50 циклов), % не менее -10 (ГОСТ 8748-83)

10. Группа горючести30244-94 Г1 Слабогорючие

11.Группа воспламеняемости В1 Трудновоспламеняемые (ГОСТ30402-96 )

12. Группа распространения пламени РП1 Нераспространяющие (ГОСТ30444-97)

13. Дымообразующая способность Д1 (по СНиП 21-01-97) Малая (ГОСТ12. 1.044-89)

14. Класс опасности по токсичности продуктов горения (по СНиП 21-01-97 Малоопасные) (ГОСТ 12.1.044-89 Т1

15. Плотность, кг/ м³ 1100-1400

16. Влажность,% 9 ± 3

17. Разбухание по толщине за 24 ч, %, не более 2,0

18. Водопоглащение за 24 ч, %, не более 16,0

19. Прочность на изгибе, МПа, не менее, для толщин, мм 10, 12, 16 12, 0,24,10, 0,36, 9,0

20. Прочность при растяжении, перпендикулярно к пласти плиты , МПа, не менее 0,4

Линейное удлинение

Материалы, содержащие в своем составе древесину, к числу которых относятся и цементно-стружечные плиты, обладают свойством в зависимости от изменения влажности окружающей среды, изменять (увеличивать или уменьшать) свои линейные размеры. Данную особенность, ЦСП’ необходимо учитывать при проектировании и в строительной практике. С этой целью при обшивке вер­тикальных конструкций плитами между ними необходимо ос­тавлять следующие компенсационные швы (зазоры): 8мм – наружние конструкции, 4мм — внутренние конструкции.

В несущих горизонтальных конструкциях (напр.полы), плиты укладываются без зазора, который образовывается затем шириной не менее 10мм по периметру помещения.

Линейные эксплуатационные изменения размеров не оказывают влияния на качество и долговечность ЦСП.

Линейные изменения ЦСП в зависимости от изменения влажности ММ/М

Относительная влажность воздуха ( % )

Теплотехнические и звукоизоляционные свойства

ЦСП, благодаря органическому соединению древесины и цемента, представляют собой практически моноли­тный, без воздушных вкраплений материал, что обес­печивает их хорошую теплопроводность. Поэтому на­ибольшее применение ЦСП находят в конструкциях, где требуется сочетание высокой прочности и низкого температурного сопро­тивления материала.

Толщина

плит

Теплопроводность

ВТ/мк

Температурное
сопротивление
м. кв/Вт
10,12 0,216 0,037
16 0,227 0,070
24 0,229 0,104
36 0,230 0,138

Звукоизоляционные свойства

Цементно-стружечные плиты обладают отличными звукоизоляционными свойствами и пригодны для обшивки легких перегородок, стен и потолков. В сочетании с теплоизоляционными материалами ЦСП можно использовать как эффективное средство защиты от шума.

Безопасность применения ЦСП

При правильном использовании плит вредные влияния на здоровье людей не возникают.

Материалы, использованные при производстве плит, находятся в связанном состоянии и не имеют естественной природной радиоактивности.

Плита является твердым монолитным материалом. Выделение пыли, газов и паров из плит невозможно в связи с минерализацией содержащихся веществ и применяемой технологии производства. При пожарах в помещениях плиты не выделяют токсичных газов и паров.

Противопожарные свойства

Как известно, требования противопожарной безо­пасности строительных объектов определяются соо­тветствующими нормами и правилами, в которых в зависимости от предназначения оговорены принципы проектирования, как объектов, так и отдельных конс­трукций, приведены конкретные требования к степени огнестойкости и противопожарным свойствам используемых строительных материалов. Огнеу­порность строительных конструкций приводится в самостоятельном каталоге. На основании этих данных по определенным методикам производится оценка противопожарной безопасности строительных конс­трукций и объектов в целом.

Справочно приводим  испытания Костромской лаборатории 2001 года  на огнестойкость материала предел  разрушения  плит ЦСП т10-12 — 0,3 часа/20мин;  т16 — 0,5 часа/30мин;  т24 – 1 час /60мин

Безопасность применения ЦСП ТАМАК подтверждена пожарными и гигиеническими сертификатами

Группа горючести Г1 Слабогорючие (ГОСТ 30244-94)

Группа воспламеняемости В1 Трудновоспламеняемые(ГОСТ 30402-96)

Группа распространения пламени РП1 Нераспространяющие(ГОСТ 30444-97)

Дымообразующая способность Д1 Малая(ГОСТ 12. 1.044-89) (по СНиП 21-01-97)

Класс опасности по токсичности продуктов горения Т1 Малоопасные(ГОСТ 12.1.044-89) (по СНиП 21-01-97)

Область применения строительных конструкций определяется согласно СНиП 21-01-97 в зависимости от предела огнестойкости конструкции и степени огнестойкости здания.

Панельные дома фирмы ТАМАК 231-ой серии, с использованием ЦСП для обшивки в один слой, относятся к IV степени огнестойкости. При использовании в конструкции дополнительного второго слоя из ГКЛ (12мм) достигается III степень огнестойкости здания с пределами огнестойкости REI 60, что позволяет строить панельные дома высотой до 3-х этажей включительно.

Благодаря своим свойствам ЦСП находят широкое применение в противо­пожарных конструкциях. Согласно Строительных норм и правил 21-01-97 ЦСП имеет категорию горючести Г1 (слабогорючие), что подтверждено сертификатом пожарной безопасности №ССПБ.RU.ОП031.Н.00091.

Выдержка из ГОСТ 26816-86 « …Плиты относятся к группе трудносгораемых материалов повышенной биостойкости и предназначаются для применения в строительстве в стеновых панелях, плитах покрытий, в элементах подвесных потолков, вентиляционных коробах, при устройстве полов, а также в качестве подоконных досок, обшивок, облицовочных деталей и других строительных изделий…».

Таблица нагрузки на ЦСП «Сосредоточенная нагрузка – однопролетная балка»

Пролет,

мм

Нагрузка, кН

Толщина
10 мм

Толщина
12 мм

Толщина
16 мм


Толщина
24 мм

Толщина
36 мм
200 0,345 0,480 0,813 2,007 4,802
250 0,267 0,387 0,623 1,572 3,280
300 0,212 0,307 0,508 1,167 2,687
350 0,168 0,263 0,423 1,030 2,288
400 0,153 0,248 0,377 0,945 2,042
450 0,128 0,195 0,347 0,760 1,747
500 0,095 0,185 0,345 0,667 1,572

Плита ЦСП технические характеристики применение в отделке фасадов

Отделка фасада дома должна не только создавать эстетический вид но и защищать дом от разных воздействий от внешней среды. Одним из таких вариантов является отделка фасадов плитами ЦСП так как они придают фасаду хороший вид, а также работают как гидроизоляция, теплоизоляция и не даёт ветру проникать внутрь. Сами фасадные панели из ЦСП представляют из себя лист серого цвета с твёрдой гладкой поверхностью. ЦСП расшифровка цементно стружечная плита.

Отделка дома ЦСП снаружи

Если будет произведена обшивка дома ЦСП то получится ровная поверхность которую можно отделать декором или покрасить фасадной краской. Ещё выпускают декоративную панель ЦСП под кирпич, ЦСП под камень, а также выпускают ЦСП с каменной крошкой различного цвета. Плиты делают на специальном завод по производству ЦСП методом спрессовывания смеси из портландцемента, древесной стружки, воды и специальной химической добавки. Плиты выпускают толщиной от 8 до 36 мм, а для наружной отделки дома нужно использовать только плиты толщиной от 10 до 20 мм. У листа ЦСП размеры бывают от 260 х 125 см до 320 х 125 см.
Обработка ЦСП плит очень проста их легко резать пилить, сверлить, шлифовать и фрезеровать. Так как в состав ЦСП плиты входит цемент то инструмент с помощью которого обрабатывается плита будет быстро тупится и поэтому для обработки этих плит нужно использовать специальные инструменты под цемент.

ЦСП плюсы и минусы

Лист ЦСП характеристики и плюсы

  • Плиты могут выдержать более 100 циклов заморозки без потери качества.
  • К основным свойствам ЦСП плиты можно отнести высокую прочность и сопротивление на ударное воздействие.
  • Плиты трудновоспламеняемые и не поддерживают горение, а при нагреве не выделяют дым и вредных веществ хотя огнестойкость ЦСП не считается хорошей.
  • ЦСП вес листа намного тяжелее воды, а плотность ЦСП от 1300 до 1500 кг/м3.
  • У плит ЦСП влагостойкость очень высокая так как при нахождении в воде на протяжении 24 часов они разбухают менее 2 процентов.
  • Паропроницаемость ЦСП и его звукоизоляционные свойства очень хорошие.
  • Так как в ЦСП состав входит цемент то плиты не подвергаются гниению и в них не заводятся насекомые.
  • Можно использовать ЦСП для наружных работ в качестве отделки домов в любых климатических условиях так как эти плиты очень морозоустойчивы.

Также имеются у этих плит ЦСП недостатки

  • Самый главный минус ЦСП это очень большой его вес который в зависимости от размера плиты может достигать 87 кг.
  • Хоть и считается прочность ЦСП очень хорошей но при изгибе эти плиты легко ломаются.

Как каркасный дом из ЦСП отделать

Наружная облицовка ЦСП может быть сделана с утеплением стен или без утепления. В обоих случаях сначала к стене крепят обрешётку из бруса не менее 50 х 50 мм с шагом в 60 см, причём обрешётка состоит только из вертикально или только горизонтально расположенных брусков.

Установка плиты ЦСП производится на вертикальную или горизонтальную обрешётку

Обрешетка под ЦСП может быть также сделана из оцинкованного профиля который используют для обшивки гипсокартона. Потом между обрешёткой укладывается утеплитель например базальтовую вату которую крепят к стене дупелями, а сверху утеплитель покрывается ветрозащитной мембраной которая крепится к обрешётке с помощью степлера. Причём должен остаться вентиляционный зазор между ветрозащитной мембраной и наружным краем обрешётки не менее 2 см.

Уложив утеплитель к обрешётке крепятся гидроизоляция и ЦСП

В панели по каждому краю который опирается на обрешётку нужно просверлить не менее 3 отверстий диаметром как у самореза с помощью которого будет производиться крепление ЦСП к обрешётке. Саморезы нужно использовать только оцинкованные или анодированные, а чёрные саморезы для ЦСП не подходят так как они подвержены коррозии из-за которой может испортится внешний вид покрытия.
В целях безопасности от температурных расширений нужно стыки ЦСП делать с зазором в 4-5 мм которые нужно заделывать силиконовым герметиком или шпаклёвкой для наружных работ.

Стыки между плитами лучше всего заделывать силиконовым герметиком

При необходимости резка ЦСП производится при помощи болгарки с кругом по камню или по бетону. Обшитый фасад из ЦСП без декора можно покрасить или отделать декоративной штукатуркой предварительно обработав грунтовкой, причём грунтовка для ЦСП используется глубокого проникновения.

С помощью краски можно сделать фактурное ЦСП

Чтобы покрасить плиты текстурной краской необходимо углубить все саморезы на 1 мм и зашпаклевать. Причём шпаклёвка для наружных работ может быть использована как шпаклевка для ЦСП. После высыхания шпаклёвки нужно зачистить шероховатости наждачной бумагой и стереть пыль с плит влажной тряпкой. Сначала наносится слой грунтовки глубокого проникновения валиком или кистью, а потом после высыхания грунтовки наносится краска по ЦСП.
