Рассчитать опалубку: Как расчитать опалубку для фундамента? |

Расчет опалубки для фундамента своими руками

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

Если вы решили самостоятельно заливать фундамент и не предполагаете использовать несъемную опалубку, то над расчетом опалубки для фундамента также придется немного подумать. Какие вопросы будут интересовать в первую очередь? Во-первых, какой толщины доски (а именно пиломатериалы являются одним из самых доступных вариантов для опалубки) нужно использовать при возведении опалубки. Во-вторых, какой шаг между раскосами фундамента принимать, при условии использования материалов выбранной толщины? Попробуем разобраться с этими вопросами вместе.

Материал древесины:

Сухая соснаСвежая соснаСухая лиственницаСвежая лиственницаСухая ельСвежая ель

Толщина доски (мм):

Высота фундамента (см):

Периметр фундамента (м):
(сумма длин всех сторон)

Нормативная документация

Советуем ознакомиться с официальными документами, в которых раскрываются все секреты опалубочных работ. Так, вы можете посмотреть СНиП 3.03.01-87, где узнаете много интересного, в частности, что ему на смену пришел ГОСТ Р 52086-2003. Одно будет цеплять другое, и вскоре расчеты опалубки фундамента покажутся вам сложнее, чем проведение расчетов фундамента. По этой причине мы приводим в статье достаточно простую методику вычисления параметров опалубки – не одно основание дома было залито бетоном, и рассчитанная по такой методике опалубка прекрасно выдержала нагрузку от бетонной смеси.

Формулы для примерного расчета опалубки фундамента

Для расчета толщины доски, мы будем использовать следующие формулы:

h=√(0,75×G×n×l²/Т), где
h – минимальная толщина доски, м;
G – нагрузка на опалубку со стороны бетонной смеси. Принимаем G максимальным и высчитываем по формуле G=q×H, где q=2500 кг/м³ – объемная масса бетона, H – высота слоя бетона, м;
n – коэффициент вибратора, который принимаем равным 1,2. Если бетон заливается без виброуплотнения, то n=1;
I – расстояние между вертикальными опорами-раскосами, м
T – допустимое сопротивление древесины. Принимаем Т минимальным, равным 8×10⁵ кг/м²

Пример расчета

Предположим, что в наших планах – заливка мелкозаглубленного плитного фундамента высотой 300 мм. Принимаем во внимание, что высота щитов опалубки должна быть как минимум на 50 мм больше, итого – 350 мм. Но т.к. проще использовать доски шириной 200 мм, принимаем высоту опалубки 400 мм или 0,4 м. В одной из следующих статей мы приведем пример расчета фундамента полностью, который будет включать все вычисления для различных типов оснований. А пока разберемся с толщиной досок, которой достаточно для сопротивления изгибу материала.

Рассчитываем нагрузку: G=2500×0,4=1000 кг/м².
Для надежности принимаем расстояние между вертикальными опорами-раскосами равным 0,5 м – I=0,5 м.
Бетон во время заливки будем уплотнять вибраторами, поэтому n=1,2.
Подставляем все значения в приведенную выше формулу: h=√(0,75×1000×1,2×0,5²/800000)=0,017 м или 17 мм.

Пример расчета №2

Предположим, что ситуация обратная: у нас есть в наличии «дюймовки» — доски толщиной 25 мм. Каким должно быть расстояние между опорами-раскосами (I)?

Считаем:
h²=0,75×G×n×l²/Т,
I=√T×h²/(0,75×G×n)=√ 800000×0,025²/(0,75×1000×1,2)=0,75 м

Конечно, если грунт позволяет, вы можете провести простой расчет кирпича на фундамент и впоследствии отдать предпочтение варианту кирпичного основания – оно не требует каких-либо работ с опалубкой. Но при строительстве железобетонного монолитного основания представленные расчеты не будут лишними.

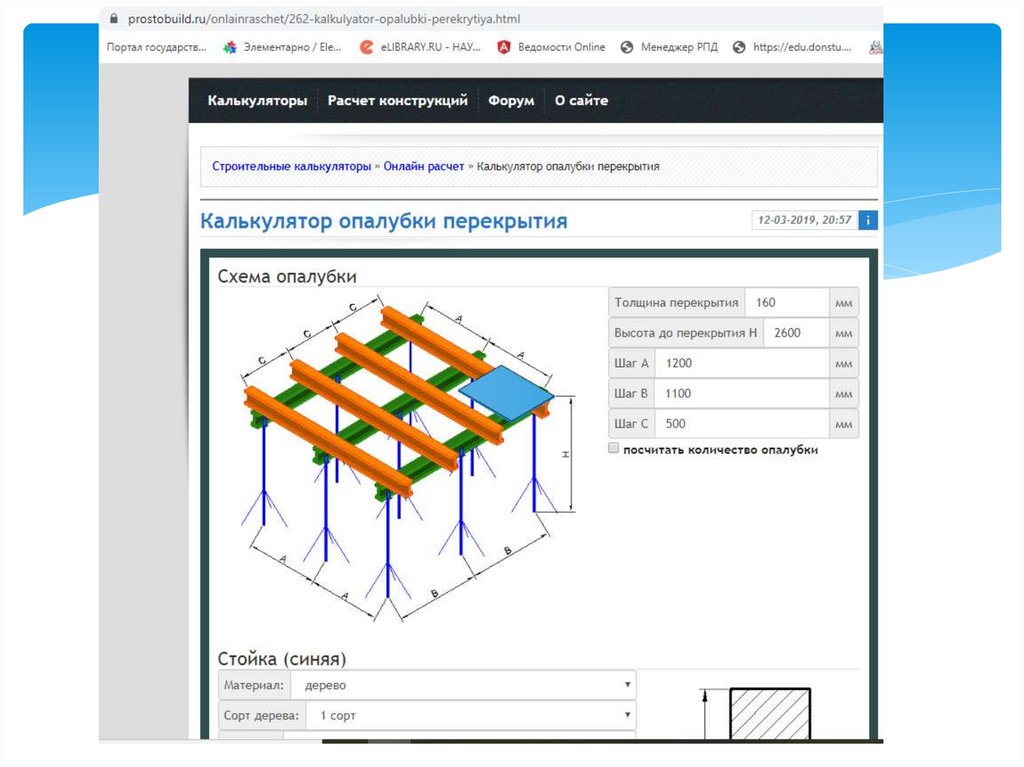

Калькулятор расчета опалубки

Монтаж опалубки занимает одно из ключевых моментов в технологическом процессе строительства дома. Она представляет собой вспомогательную конструкцию, которая монтируется только на определенное время. Цель этой конструкции – фиксация формы различных конструктивных элементов, выполненных из бетона.

Основные элементы, из которых состоит конструкция:

• несущие и поддерживающие детали нужны для фиксации заданной формы бетонных конструкций;
• крепежные элементы призваны скреплять конструкцию в нужном положении;
• щиты. Именно они, непосредственно контактируя с бетоном, придают нужную форму бетонной конструкции.

Разновидности опалубки

В зависимости от ряда факторов опалубку разделяют на отдельные подвиды:

1. По расположению конструкций в пространственной плоскости, опалубка может быть горизонтальной и вертикальной.
2. По отдельным конструкционным характеристикам выделяют:
   • опалубка блочная;
   • крупно и мелко щитовая конструкция;
   • скользящая, переставная или подъездная модель;
   • блочная или несъемная конструкция.
3. В зависимости от вида материалов, из которых монтируется опалубка, выделяют: деревянную, стальную, пластиковую или комбинированную конструкцию.
4. По способу влияния на бетонный раствор выделяются следующие разновидности опалубки: согревающая, с утеплителем и без, специальная.
5. По тому, как часто используется опалубка, различают:
   • одноразовый вариант. Не подлежит повторному использованию;
   • инвентарную. После выполнения своей главной миссии, конструкция разбирается, и может храниться на складе до повторного ее использования.

Наиболее практичной является щитовая конструкция, выполненная из металла, или в комбинации стали и дерева. В этом случае каркасом служат уголки из стали с дополнительными ребрами жесткости. К ним крепят стальные листы толщиной не менее 3 мм.

Если используется комбинированный тип, то в качестве боковых элементов используется фанерный лист или пластиковая панель. В качестве крепления, для такой конструкции используются скобы на пружинах, а также различные виды замков. Смонтированная таким образом конструкция отличается повышенными показателями прочности и долговечности, однако у нее существует один недостаток — монтаж конструкции требует достаточно больших денежных инвестиций. Не во всех случаях такие затраты оправданы с экономической точки зрения.

Поэтому наиболее популярным вариантом, привлекающим не только своей практичностью, простотой сборки и небольшими денежными затратами является деревянная опалубка.

Деревянная опалубка стен, колонн и фундамента

Основные элементы такой конструкции изготовлены из деревянных щитов различных по своей толщине и размерам. Несущие опоры выполнены из деревянных брусьев.

В качестве крепежных элементов используются проволочные скрутки и стяжки.

Заливка бетонных перекрытий, сводов и балок требует использования стационарной опалубки, основная часть которой не подлежит повторному монтажу. С целью придания прочности, такая конструкция подпирается бревнами – кругляком.

Как правило, для изготовления деревянной опалубки используются хвойные и лиственные породы деревьев. Очень важно следить за уровнем влажности древесины. Этот показатель не должен превышать 25%.

При многократной эксплуатации опалубки используется древесный материал не ниже третьего сорта с минимальным количеством сучков и дефектов.

Нужно контролировать, чтобы поверхность, которая непосредственно соприкасается с бетонным раствором, была идеально гладкой. Только в этом случае можно получить качественную поверхность.

Опалубка фундаментов

Чтобы конструкция, для заливки бетонной смеси формирующей фундамент, была качественной и практичной, чаще всего используются деревянные щиты. Толщина материала должна составлять не менее 5 см, высота 20 см.

Для того чтобы не нарушилась конфигурация будущего фундамента, опалубку с внутренней стороны ограничивают распорками, а с внешней фиксируют специальными колышками, которые должны максимально плотно прилегать к доске. С их помощью можно снизить давление бетонной смеси и сохранить заданную форму фундамента.

Внутренние распорки также помогают в фиксации правильных форм, ведь давление подпорок извне, может существенно изменить заданные параметры фундамента.

Монтируя опалубку для фундамента, не стоит забывать о том, что высота конструкции должна соответствовать параметрам будущего фундамента. Если высота стенок превышает стандартные 20 см, то применяются специальные уголки, хомуты, распорки и подкосы призваны регулировать параметры возведенной конструкции.

Опалубка колонн

На практике используется разборная, передвижная конструкция опалубки, выполненная их четырех панелей, соединенных между собой гвоздями. Две панели в конструкции по своей ширине должны соответствовать параметрам колонны. Остальные две панели по своей ширине должны быть больше чем параметры колонны на толщину доски.

Щиты можно скреплять гвоздями, стальными хомутами. Монтаж крепежа осуществляется только после завершения установки щитов.

Важно! Элементы крепежа должны быть выбраны таким образом, чтобы они могли выдержать давление бетонной смеси в ходе ее заливки и утрамбовывания.

Опалубка прогонов и балок

Изготовление опалубки для прогонов и балок проходит одновременно. С этой целью производиться монтаж панелей в виде короба без верхней части. Обязательно контролируется качество прилегания панелей друг к другу. Оно должно быть настолько плотным, чтобы цементный раствор не протекал.

Совет! Так как сборка и фиксация балок проводиться на достаточно большой высоте, практичным и удобным станет использование строительных лесов, высотой более шести метров.

Опалубка стен

Данный процесс довольно прост с технологической стороны и со стороны расчетов. Две панели устанавливают параллельно друг другу, с внутренним расстоянием равным толщине будущей стены. Чтобы поверхность получилась идеально ровной, применяется система подпорок, которые помогают зафиксировать конструкцию по уровню.

Если стена имеет толщину менее 50 см, то для опалубки будет достаточно наличие ребер жесткости. При толщине поверхности свыше 50 см используются схватки. Они представляют собой полые брусья с болтами, которые монтирую внутри конструкции. Их достаточно просто удалить после заливки бетона, а отверстия заделать цементом.

Расчет опалубки из дерева

В начале расчета измеряем периметр фундамента. Полученный результат умножить на 2, так как бетон заливается между двумя досками возведенной конструкции

Высота возводимой конструкции равна высоте фундамента + 20 см запаса. Дополнительная высота, при расчете, необходима, так как вся конструкция должна быть выше уровня заливаемой бетонной смеси.

Чтобы произвести расчет необходимого количества кубометров доски, для монтажа опалубки, необходимо полученную длину периметра умножить на высоту доски и умножить на толщину доски.

Совет! Если конечный результат расчетов – дробное число, его нужно округлять в большую сторону.

Рассмотрим пример расчета деревянной опалубки:

• периметр дома -100 м;
• высота фундамента = 0,5 м доски + 0,2 м запаса= 0,7 м;
• толщина доски -0,05 м.

Путем несложный математических вычислений производим расчет: (100*2)*0,7*0,05=7 м3.

Заключение

Тщательно изучив, каким способом можно изготовить опалубку для конкретного конструктивного элемента дома, все работы можно осуществить самостоятельно без привлечения наемных работников. Для этого достаточно иметь немного свободного времени, соблюдать последовательность работ и тщательно проверять правильность исходных данных и проведенных расчетов.

После того, как выполнен расчет необходимого количества досок для опалубки, можно приступать к ее созданию

Как рассчитать опалубку? — Suzhou TECON Construction Technology Co., Ltd

• Главная
• Информационный центр
• Блог
• Как рассчитать опалубку?

Опалубка является важным компонентом любого строительного проекта, поскольку она обеспечивает поддержку и форму бетонной конструкции. Однако может быть сложно рассчитать количество опалубки, необходимой для каждого компонента проекта. В этой статье мы предоставим вам руководство о том, как рассчитать опалубку для фундамента, плиты, балки, колонн и стены.

Как рассчитать опалубку для фундамента?

Первым шагом при расчете опалубки для фундамента является измерение размеров фундамента. Ширина и длина основания умножаются, чтобы определить площадь в квадратных футах. Затем измеряется глубина фундамента и прибавляется к высоте боковых опалубок, чтобы определить общую высоту опалубки. Наконец, общая высота умножается на периметр фундамента, чтобы определить общую необходимую опалубку в квадратных футах.

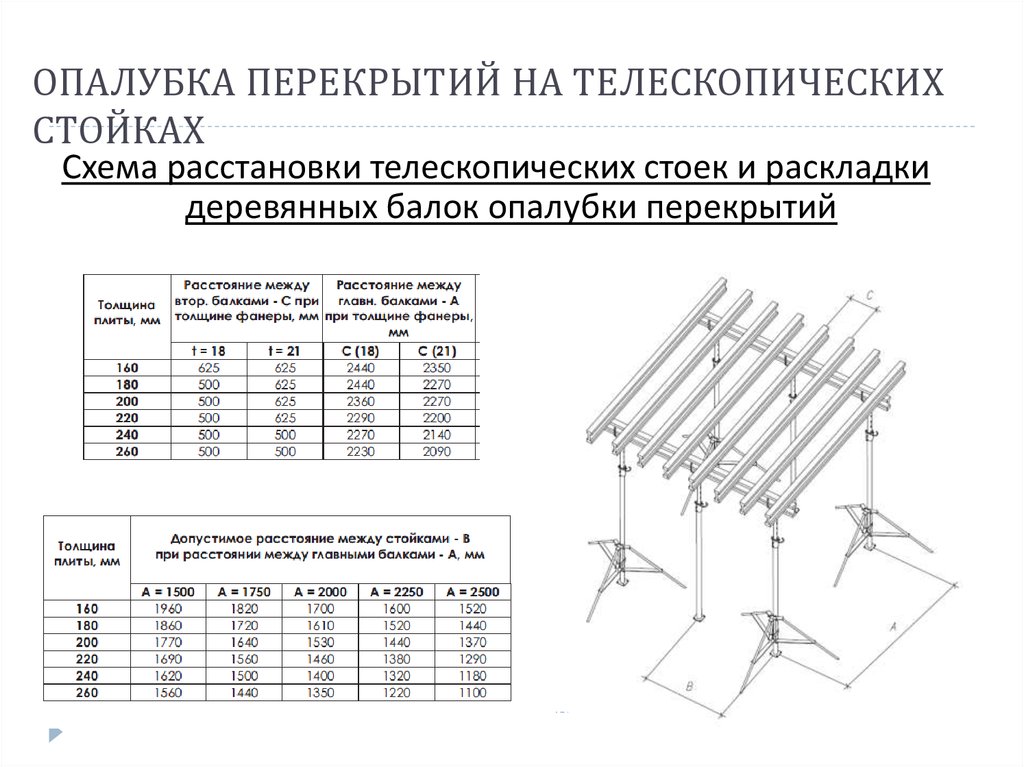

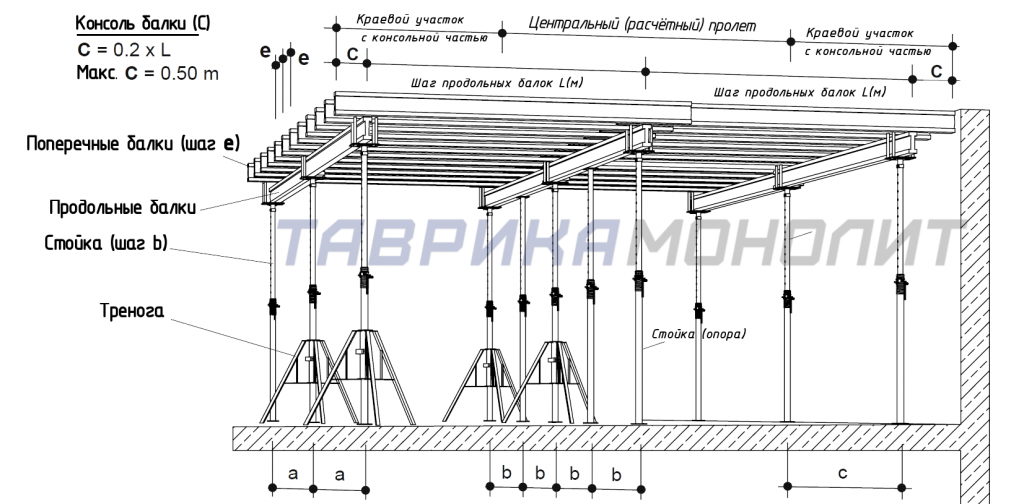

Как рассчитать опалубку для перекрытия?

Для расчета опалубки для плиты необходимо измерить длину и ширину плиты в футах. Затем перемножьте эти размеры вместе, чтобы вычислить площадь плиты. Добавьте толщину плиты к высоте боковых опалубок, чтобы рассчитать общую высоту опалубки. Наконец, умножьте общую высоту опалубки на периметр плиты, чтобы определить общую необходимую опалубку.

Как рассчитать опалубку для балки?

Для расчета опалубки для балки необходимо измерить длину и ширину балки в футах. Затем перемножьте эти размеры вместе, чтобы вычислить площадь балки. Добавьте высоту боковых опалубок к высоте балки, чтобы рассчитать общую высоту опалубки. Наконец, умножьте общую высоту опалубки на периметр балки, чтобы определить общую необходимую опалубку. А опалубка для бетонных балок имеет много видов.

Как рассчитать опалубку для колонн?

Расчет опалубки для колонны требует измерения диаметра и высоты колонны в футах. Затем умножьте квадрат диаметра на число пи (3.14), чтобы получить площадь колонны. Добавьте высоту боковых форм к высоте колонны, чтобы определить общую высоту формы. Наконец, умножьте общую высоту опалубки на периметр колонны, чтобы определить требуемую общую опалубку.

Как рассчитать опалубку для стены?

Для расчета опалубки для стены необходимо измерить длину и высоту стены в футах. Затем умножьте длину и высоту, чтобы получить площадь стены.

Расчет опалубки для каждой части строительного проекта необходим для определения материалов и затрат, необходимых для успешного проекта. Следуя рекомендациям по фундаменту, перекрытию, балке, колонне и стене, специалисты в области строительства могут рассчитать точную опалубку, необходимую для каждого компонента. При правильных расчетах и ​​материалах строительные проекты могут быть завершены безопасно, точно и в срок. В TECON, одном из ведущих специалистов в области проектирования опалубки и строительных лесов, мы предлагаем высококачественные опалубочные решения, которые помогают профессионалам в области строительства достичь этих целей.

• Каковы ключевые моменты строительства строительных балок и опалубки колонн?

  Когда дело доходит до изготовления балок и колонн, важным аспектом, требующим внимания, является опалубка.

  Использование балочной опалубки и опалубки колонн имеет жизненно важное значение для обеспечения прочности, формы и прочности…

• Последовательность установки опалубки балки и технические моменты

  Когда дело доходит до изготовления балок, важным аспектом, требующим внимания, является установка опалубки для балок. Процесс установки балочной опалубки требует тщательного планирования и выполнения до…

• Применение траншейной коробки в опоре канавки трубопровода

  Когда дело доходит до строительства трубопровода, важным аспектом, требующим внимания, является безопасность и устойчивость котлованов. Траншеи роют для размещения трубопроводов, а также для обеспечения …

• Блог
• Новости компании
• Выставки и события
• Новости отрасли

• Опалубка
  • По функциям 
    • Стеновая опалубка
    • Опалубка колонн
    • Опалубка для балок и перекрытий
    • Модульная опалубка
    • Специальная опалубка
  • По материалу 
    • Стальная опалубка
    • Алюминиевая опалубка
    • Пластиковая опалубка
    • Деревянная опалубка
    • Другие опалубки
• Аксессуары для опалубки
  • TECON-Form Опалубка 
    • Фанера TECON-Form ламинированная 
    • Пластиковая доска TECON-Form 
  • Балка 
    • Деревянная балка h30 
    • Алюминиевая двутавровая балка 
  • Подпорки 
    • Сверхмощная стальная опора 
    • Алюминиевая опора 
    • Легкая опора 
    • Acrow Prop 
• Защита фасада
  • Защитный экран
  • Самоподъемная платформа SCP
• строительные леса
  • Опорная башня TST60
  • Замковые леса
  • V-образная рама
• Другие строительные инструменты
  • Траншейная коробка
  • TECON 3 In 1 Машина для производства пенобетона TFC-1000

Как рассчитать площадь строительной опалубки

• Главная
• Информационный центр
• Блог
• Как рассчитать площадь строительной опалубки

1.

Площадь конструкции строительного объекта – это площадь поверхности контакта между опалубкой и конструкцией, балкой площадь опалубки = площадь нижней поверхности + площадь обеих сторон опалубки, площадь опалубки плиты = площадь нижней части опалубки, а площадь опалубки для колонны = площадь внешней поверхности периферии колонны.

2. Детальный расчет строительной опалубки

(1) Если не указано иное, проектное количество монолитного бетона и строительной опалубки для бетона рассчитывается в м2 исходя из площади контактной поверхности между бетоном и опалубкой.

(2) Высота опалубки монолитных железобетонных колонн, балок, плит и стен должна быть в пределах 3,6 м. Часть, превышающая 3,6 м, должна быть рассчитана в соответствии с избыточной частью, чтобы увеличить количество вспомогательной техники.

(3) Площадь строительной опалубки монолитной железобетонной стены, отверстия с площадью одного отверстия в пределах 0,3 м2 не вычитается, а площадь опалубки отверстия боковой стены не прибавляется; когда площадь одного отверстия превышает 0,3 м2, она должна быть вычтена. Площадь отверстия опалубки боковой стены должна быть включена в проектную величину опалубки стены и плиты при расчете.

(4) Монолитный железобетонный каркас рассчитывается в соответствии с соответствующими нормами балок, плит, колонн и стен, а присоединенные стеновые колонны должны быть включены в количество внутренней стеновой инженерии при расчете.

(5) Перекрывающая часть соединения колонны с балкой, колонны со стеной, балки с балкой, а также оголовка балки и оголовка плиты, заходящие в стену, не рассчитываются в области строительной опалубки.

(6) Площадь опалубки рассчитывается исходя из открытой части открытой поверхности несущей колонны. Площадь опалубки не рассчитывается для контактной поверхности между несущей колонной и стеной.

(7) Площадь строительной опалубки из монолитной железобетонной консольной плиты рассчитывается по площади горизонтальной проекции выступающей наружу части. Консольная балка и краевая опалубка плиты снаружи стены отдельно не рассчитываются.
