Рассчитать количество арматуры для фундамента: Калькулятор ленточного фундамента
Расчет арматуры для фундамента
Чтобы правильно рассчитать необходимое для изготовления фундамента количество арматуры, прежде всего, необходимо определиться с тем, какой у вас планируется тип фундамента (летночный, плитный, столбчатый) и его конфигурация. Эти параметры выбираются в зависимости от того, какая нагрузка предполагается на фундамент, и какую несущую способность имеет грунт. Мы приведем пример того, как рассчитать арматуру для фундамента дома размером 6 х 6 метров.
Какое количество арматуры требуется для плитного фундамента?
Прежде всего следует определиться с диаметром строительно арматуры и с классом прутка. Для плитных фундаментов следует применять арматуру, имеющую диаметр не менее 10 миллиметров и ребристую поверхность. От диаметра арматуры напрямую зависит прочность конструкции: чем арматура толще, тем прочнее конструкция. Но стоит при выборе толщины ориентироваться и на общий вес строящегося дома, и на тип грунта. При непучинистом и прочном грунте, обладающем хорошей несущей способностью, к плите предъявляются меньшие требования с точки зрения устойчивости.
Второй фактор – это вес дома. При большем весе увеличивается нагрузка на плиту, и она больше деформируется. Если вы строите на отличном грунте легкий деревянный дом, вполне достаточной окажется арматура диаметром 10 мм. Если грунт, на котором строится дом, слабый, потребуется толстая арматура – 14-16 мм. Шаг арматуры должен равняться 20 см, стало быть, на фундаменте придется уложить по 31 пруту арматуры в продольном и в поперечном направлении. Всего – 62 прутка. Поскольку необходимо изготовить два пояса армирования, то прутов потребуется 64, при длине каждого прута 6 метров. Получается, что арматуры потребуется 124 х 6 = 744 метра арматуры.
Необходимо верхнюю и нижнюю сетки соединить между собой. Эти соединения устраиваются в пересечениях продольных и поперечных арматурных прутов. Это означает, что соединений будет 961 штука. Если толщина плиты планируется 20 см, и каждый пояс армирования должен отстоять от поверхности на 5 сантиметров, на каждое соединение потребуется 10-сантиметровой длина прут.
Стало быть, для всех соединений надо 0,1 х 961 = 96,1 м арматуры. В целом, общее количество арматуры, которое потребуется для изготовления плитного фундамента, составит 744 + 96,1 = 840,1 погонных метра.
Чтобы оценить необходимый расход вязальной проволоки, надо определить способ ее использования. Вначале связываются поперечные с продольными прутьями нижнего арматурного пояса, затем в каждом месте пересечения к ним присоединяются пруты вертикальные, и в последнюю очередь привязываются продольные и поперечные пруты верхнего пояса арматуры. В каждом месте, где пересекаются пруты горизонтальные и один вертикальный, располагаются два проволочных соединения. Этих мест – 961 в верхнем поясе и столько же – в нижнем. Если для связывания одного пересечения прутов требуется 15 см согнутой вдвое проволоки, то есть 30 см полной длины, то общий расход проволоки составляет 961 х 2 х 0,3 = 576,6 метра.
Какое количество арматуры требуется для ленточного фундамента?
По ширине ленточный фундамент, как правило, намного меньше его высоты.
Лента намного уступает размером плите, она имеет склонность к изгибам, поэтому при устройстве ленточных фундаментов арматуру используют намного меньшего размера. Для индивидуального строительства вполне достаточен диаметр арматуры 10-12 мм, гораздо реже используется 14 мм. При устройстве ленточного фундамента устраивается два арматурных пояса, и от высоты фундамента их размеры не зависят. Прутья арматуры устанавливаются в верхней и в нижней частях ленты, при этом в случае деформирования фундамента они принимают на себя всю нагрузку. Вертикальные и поперечные прутья нагрузки не несут, поэтому для их изготовления применяется тонкая и гладкая арматура. При ширине ленточного фундамента в 40 сантиметров потребуется всего четыре прута, из которых два располагаются сверху, а два – снизу. Этого усиления вполне достаточно при строительстве на слабых и подвижных грунтах или при сооружении массивного дома.
Под фундамент размером 6 х 6 метров длина фундаментной ленты составляет 30 метров. Стало быть, ребристой арматуры потребуется 30 х 4 = 12 метров.
Вертикальные и поперечные прутки можно монтировать через 0,5 метра. Приняв ширину ленты в 30 см, высоту – 70 см и зная, что арматура прокладывается в 5 сантиметрах от поверхности, на каждое соединение пойдет 1,6 метра гладкой арматуры. Соединений таких будет 61, так что расход гладкой арматуры определится в 97,6 метра. Для каждого соединения потребуется 4 связки, причем одна связка – это 30 см проволоки. Так что расход вязальной проволоки для ленточного фундамента составит 0,3 х 4 х 61 = 73,2 метра.
Какое количество арматуры требуется для столбчатого фундамента?
Формирование столбиков не требует толстой арматуры, вполне достаточно 10-миллиметровой. Вертикальные прутья изготавливают из ребристой арматуры, а связь их в единый каркас осуществляют горизонтальные пруты. Если столб имеет диаметр больше 20 см, этот каркас необходимо внутри столба распределить равномерно. Для армирования 2-метрового столба диаметра 20 см вполне достаточно четыре прута арматуры диаметром 10 мм, расположенных в 10 см один от другого и перевязанных в четырех местах гладкой арматурой.
Ребристой арматуры потребуется на каждый столб 2 х 4 = 8 метров, а гладкой – 0,4 х 4 = 1,2 метра. При изготовлении тридцати столбов потребуется 8 х 30 = 240 метров ребристой арматуры и 1,2 х 30 = 36 метров арматуры гладкой.
В каждом столбе – 4 горизонтальных прута, крепящихся к вертикальным, так что на один столб будет надо 0,3 х 4 х 4 = 4,8 метра вязальной проволоки. Для всего 30-столбового фундамента понадобится проволоки 4,8 х 30 = 144 метра.
Используя эти рекомендации, вы сможете самостоятельно рассчитать правильную потребность в арматуре для изготовления фундамента любого вида.
Расчет арматуры фундамента: как рассчитать арматуру на фундамент
Бетонная основа является ключевым элементом при возведении железобетонных частей здания, например, стен, колонн и перекрытий. Однако она не должна сгибаться и тянуться, поэтому для дополнительной устойчивости к ней добавляют арматуру. Правильно выполненный расчет арматуры фундамента позволит основе здания выполнять возложенные на нее функции, так как будут учтены все нагрузки, воздействующие на такие железобетонные конструкции.
Расчет арматуры для фундамента выполняется в индивидуальном порядке, так как предполагаемая прочность каркаса зависит от ряда факторов. Чтобы свести к минимуму вероятность возникновения трещин, а также сделать сооружение более устойчивым к деформациям, учитывают:
- общее количество арматуры;
- площадь фундамента;
- диаметр стержней;
- нагрузку на строение с учетом дополнительных факторов — снега, ветра и прочих.
Существует два способа, как рассчитать арматуру на фундамент — вручную и с помощью специальных онлайн-калькуляторов. Последние могут незначительно различаться, но в большинстве случаев пользователю нужно указать тип фундамента, марку бетона, общую длину, высоту и толщину ленты, а также ряд дополнительных параметров.
Произведя таким образом расчет арматуры на фундамент, вы сможете понять, сколько потребуется бетона, рядов прутьев, какими должны быть длина нахлеста, диаметр стержней и так далее. Однако произвести расчет можно и самостоятельно, не прибегая к помощи узкоспециализированных калькуляторов и других программ.
Расчет арматуры вручную предполагает осуществление определенных расчетов, однако для начала нужно определиться с типом фундамента.
Как правильно рассчитать, сколько нужно арматуры на фундамент ленточного типа
Для ленточного предпочитают схему, предполагающую монтирование прутьев в три ряда. В таком случае у строения будет достаточная прочность, независимо от его назначения.
Прутья нужно устанавливать:
- горизонтально — ребристые прутья;
- вертикально — гладкие стержни, причем их сечение может быть немного меньше, чем у горизонтальных.
Расход арматуры на фундамент может различаться, но для данной схемы рекомендуется укладывать четыре продольных прута арматуры.
Расчет выполняется сначала для ребристых стержней. Он включает три этапа, во время которых нужно:
- произвести замеры периметра строения, под которым будет закладываться ленточное основание;
- замерить параметры стен, расположенных на фундаменте, а затем это значение прибавить к предыдущему;
- умножить число на предполагаемое количество прутьев.
Если взять фундамент 6×8 м, нужно подсчитать периметр основания с учетом несущих стен, располагающихся над фундаментом:
- 6 + 6 + 8 + 8 = 28 м
Если внутри здания предусмотрена еще одна несущая стена, для нее также необходим фундамент, который важно учитывать. То есть, в нашем случае к 28 метрам следует прибавить еще 6 (или 8, в зависимости от расположения стены), получив 34.
Так как укладывать рекомендуется четыре продольных прута, это число умножается на общее количество стержней:
- 34 x 4 = 136 м
Важно помнить, что средняя длина стержней составляет 3-6 метров, но при этом очень малое количество поставщиков могут предложить арматуру нестандартных размеров. Чем меньше или больше длина, тем меньше шансов найти соответствующее предложение. Для решения этой задачи прибегают к простому решению — стыковать прутья внахлест.

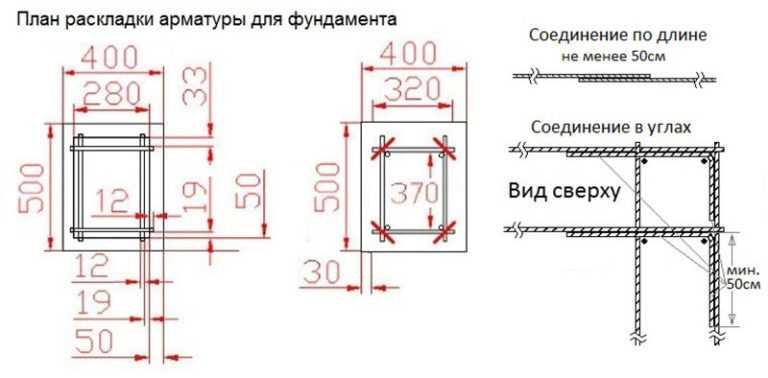

Перед тем как рассчитать количество арматуры на фундамент, учтите, что соседние прутья нельзя соединять на одном уровне.
То есть, если длина нахлеста в одном стержне составляет 35 см, в соседнем от него нахлест должен располагаться на расстоянии от 61 см. Причина в том, что 1,5 от 35 см составит 52,5 см — меньше рекомендуемой длины.
Расчет арматуры для ленточного фундамента предполагает соответствие определенным стандартам, например, касающимся диаметра стержней. Для продольных оптимальным значением является 12 мм.
Оптимальное расстояние нахлеста зависит от диаметра прутьев, который нужно умножить на 30. При этом важно учитывать число стыков или просто учесть запас в виде 15% от длины прутьев. Благодаря этому получится учесть припуски на нахлест. В итоге, рассчитанную ранее длину продольных прутьев (136 м) нужно увеличить до:
- 20,4 (15% от 136) + 136 = 156,4 м
Узнать, сколько требуется прутьев можно, подсчитав периметр прямоугольника, описывающего продольную арматуру.
Если взять в качестве примера значение 4×6, периметр составит:
- 40 + 40 + 60 + 60 = 200 см или 2 м
Подсчитав, сколько потребуется таких прямоугольников, вы сможете узнать расход арматуры на ленточный фундамент. Осуществить это можно:
- подсчитав на предварительно подготовленном чертеже, сколько потребуется прямоугольников в сумме;
- разделив длину периметра на расстояние между прутьями.
Рассчитав количество перемычек, учитывая, что между ними нужно оставлять расстояние 0,5 м, вы узнаете необходимое их количество для фундамента. Это число нужно умножить на периметр прутьев — 2 м. Для фундамента 4×6 м понадобится около 40 перемычек — 2 x 40 = 80 м.
Расчет арматуры на монолитный фундамент
Если взять в пример фундамент 6×6, в нем прутья нужно укладывать перпендикулярно, сеткой, на расстоянии около 20 см друг от друга. При этом в конструкции должно быть предусмотрено два уровня армирования.
Рекомендуемый диаметр прутьев — 10 мм, но для рыхлой почвы рекомендуется использовать арматуру от 12 мм.
В данном примере потребуется около 60 стержней для каждого из уровней, то есть, 120 прутьев в целом. Умножив число стержней на их длину (6 м), получим 720 м — расход на 6×6 м.
При этом расчет арматуры для монолитного фундамента должен учитывать дополнительную нагрузку на строение, например, снеговую и ветровую. От этого будет зависеть количество требуемой арматуры, ее диаметр и так далее.
Расчет арматуры для плитного фундамента
Плитный фундамент — это более сложный, а значит и затратный в плане требуемых материалов вариант, что прямо влияет на его стоимость. Он состоит из двух сеток, которые соединяются друг с другом.
Как правило, для армирования берут рифленые стержни диаметром 12-14 мм. Каждая ячейка имеет размер 20×20 см. Если взять для примера фундамент 6×6 м, для него потребуется:
- 6 ÷ 0.2 (шаг 20 см) = 30 шт. вдоль фундамента и столько же поперек, для образования сетки.
Количество прутьев в сетке (60) нужно умножить на их длину (6 м) = 360 м.
Оба уровня соединяют вертикальными стержнями, количество которых соответствует всем пересечениям горизонтально расположенной арматуры:
- 30 x 30 = 900 соединений
Между сетками необходимо соблюдать отступ 10 см, поэтому потребуется:
- 900 x 0,10 = 90 метров вертикальных ребристых стержней
То есть, для одной из двух сеток потребуется 450 (360 + 90) метров арматуры. Для обеих сеток — 900 м. При этом, чтобы рассчитать арматуру на плитный фундамент, нужно учитывать запас на связку внахлест и так далее.
Что нужно учитывать, производя расчет арматуры фундамента
Важный момент, о котором следует помнить, планируя армирование фундамента — нахлест прутьев. Дело в том, что везде, где пересекаются прутья, необходимо стыковать их при помощи специальной вязальной проволоки. Но ее количество напрямую зависит от схемы расчета и чертежа.
Например, для плитного фундамента проволоки потребуется больше: в местах соединения пересекаются не только горизонтальные, но и вертикальные стержни.
То есть, вместо одного узла понадобится сделать два. Из-за этого финансовые затраты на вязальную проволоку для плитного фундамента будут как минимум в два раза выше, чем для ленточного, а затраты на арматуру — в 6 раз и более.
Расчет арматуры в бетонном фундаменте за 3 простых шага
Бетон прочен, но не так сильно, как его армированный аналог. Лучший способ укрепить бетонный фундамент — добавить арматуру. Это повысит общую прочность на растяжение вашего основания и позволит ему поддерживать более тяжелую конструкцию.
Прежде чем залить фундамент, вы спросите себя: «Сколько арматуры мне нужно?» В этом посте объясняется, как шаг за шагом рассчитать потребность в арматуре.
3 шага для расчета арматуры, необходимой для бетонного фундамента
Вы должны выполнить следующие шаги, чтобы определить, сколько арматуры вам нужно купить для вашего фундамента:
1. Рассчитать погонные метражи вашего бетонного фундамента
Допустим, ваш фундамент равен 100 футов в длину и 60 футов в ширину.
Первое, что вам нужно сделать, это рассчитать погонный метраж вашего фундамента. Обратите внимание, что линейный фут является одномерным измерением. Это не то же самое, что квадратный метр. Таким образом, вы должны добавить все стороны вашей опоры вместо того, чтобы умножать длину на ширину.
Итак, вот формула: 60+60+100+100 = 320 погонных футов. Теперь давайте посчитаем, сколько арматуры вам нужно для этой длины.
2. Рассчитайте арматуру, необходимую для вашего фундамента
Фундаменты могут иметь различную толщину в зависимости от типа грунта. Они должны быть не менее 12 дюймов в ширину, если вы строите дом на глине, песке, осадочной породе или другой почве с несущей способностью от 1500 до 4000 фунтов на квадратный фут.
Обычно требования к арматуре фундамента включают один арматурный стержень на каждые 8 дюймов ширины фундамента. Допустим, ваши опоры имеют толщину 16 дюймов. Учитывая это, вам нужно два стержня по ширине ваших оснований.
Итак, вам нужно умножить 320 (погонная длина фундамента) на 2 (количество арматурных стержней, необходимое по ширине фундамента).
Вы получите 640 футов арматуры.
Стандартная длина арматуры включает стержни длиной 20, 30, 40 и 60 футов, и вы можете купить арматуру нужной длины онлайн. Давайте рассчитаем, сколько стержней вам нужно, исходя из стандартных длин арматуры:
- Двадцать футов — 32 стержня.
- Тридцать футов – стержни 21,3.
- Сорок футов – 16 удилищ.
- Шестьдесят футов – удочки 10,6.
3. Рассчитайте необходимое количество арматуры в стене фундамента
Строительные нормы требуют размещения арматуры через каждые 4 фута стены фундамента. Стены фундамента стоят на фундаменте и создают пространство для подвала. Следовательно, общая длина стен фундамента будет равна общей длине фундаментов. В нашем примере это 320 футов. Таким образом, вы должны разделить 320 на 4, что равно 80. Это количество слотов для армирования в вашем фундаменте.
Если ваши фундаменты имеют толщину 16 дюймов, умножьте 16 на 80. Вы получите 1280 дюймов или 106,6 футов арматуры.
В общей сложности для вашего фундамента потребуется 746,6 футов арматуры.
Что произойдет, если вы добавите слишком много арматуры?
Вы можете ошибочно полагать, что слишком много стержней сделает здание прочнее. Но на самом деле это сделает его более восприимчивым к неудачам. Слишком большое количество армирования препятствует равномерному распределению бетона, что приводит к образованию пустот внутри фундамента. Кроме того, стальные стержни меняют свой объем при колебаниях температуры, и слишком большое их количество будет создавать в бетоне чрезмерное сжимающее усилие. В итоге фундамент треснет.
Что произойдет, если вы получите слишком мало подкрепления?
Если бетон не получит достаточного армирования, он еще быстрее растрескается под растягивающими нагрузками. Чистый бетон имеет предел прочности на разрыв 300-700 фунтов на квадратный дюйм, а железобетон демонстрирует 3000-6000 фунтов на квадратный дюйм. Международные строительные нормы и правила для арматуры в бетоне определяют, что прочность бетона в фундаментных стенах должна быть не менее 3000 фунтов на квадратный дюйм.
Недостаточное количество стержней означает, что ваше здание не выдержит предусмотренных нагрузок. Ваш фундамент и подпорные стены скоро треснут, что потребует срочной реконструкции.
Заключительные мысли
Рассчитать арматуру для вашего бетонного фундамента несложно, если вы знаете параметры, которые следует учитывать. Имейте в виду общую линейную площадь и толщину фундаментов и фундаментных стен. В нашем примере для фундамента 100×60 с опорами толщиной 16 дюймов требуется 746,6 футов арматуры.
Статья представлена писателем сообщества
Популярные сегодня статьи:
Расчет количества стальной арматуры для бетонного фундамента
КАК РАСЧЕТ КОЛИЧЕСТВА СТАЛЬНЫХ стержней ДЛЯ БЕТОННОГО НЕЗАВИСИМОГО ФУНДАМЕНТА:- Определите длину, ширину и подземное защитное покрытие вашего бетонного фундамента:
- Определите длину отрезка одного арматурного стержня:
- Определите используемую коммерческую длину стального стержня и количество разрезов, которое можно сделать на стальной стержень:
- Определите указанное расстояние между стержнями или, если оно уже указано, количество разрезов стержней вашего фундамента:
- Получите количество заказываемых стальных стержней:
Определите следующую информацию на основе конструкции вашего бетонного основания.
Из собранной информации определите длину отрезка арматурного стержня фундамента. Если размеры длины и ширины фундамента различаются, получите обе длины обрезки.
Стальные стержни обычно доступны в продаже пяти (5) длин: 6 м, 7,5 м, 9 м, 10,5 м и 12 м. Чтобы рассчитать количество заказываемых стальных стержней, нам необходимо определить, сколько разрезов можно сделать в куске стального стержня.
Если частное не является целым числом, это означает, что выбранная коммерческая длина не делится на длину нарезки. Это приведет к дополнительным сокращениям. Во избежание избыточного отрезания выберите коммерческую длину, кратную длине отрезка.
Например, если длина реза составляет 2,5 метра, стальной стержень длиной 6 метров даст избыточный отрез на 1 метр.
Однако, если вы выберете стальной стержень длиной 7 метров, лишних резов не будет.
Если не указано иное на чертежах, общее количество разрезов стержней, которые вам понадобятся для фундамента, будет зависеть от указанного расстояния между фундаментами.
Рассчитайте количество стальных стержней, необходимых для независимого фундамента длиной 1500 мм и шириной 1000 мм, со следующей заданной спецификацией:
Расстояние между стержнями = 200 мм O.
C.РЕШЕНИЕ
- Определите длину, ширину и подземное защитное покрытие вашего бетонного основания:
- Определите длину отрезка одного арматурного стержня:
- Определите используемую коммерческую длину стального стержня и количество разрезов, которые можно сделать на стальном стержне:
- Определите указанное расстояние между стержнями или, если оно уже указано, количество разрезов стержней вашего фундамента:
- Получите количество стальных стержней для заказа:
Ширина основания = 1000 мм
Защитная крышка = 75 мм
стальных стержней длиной 850 мм
