Расчет арматуры для фундамента
Чтобы правильно рассчитать необходимое для изготовления фундамента количество арматуры, прежде всего, необходимо определиться с тем, какой у вас планируется тип фундамента (летночный, плитный, столбчатый) и его конфигурация. Эти параметры выбираются в зависимости от того, какая нагрузка предполагается на фундамент, и какую несущую способность имеет грунт. Мы приведем пример того, как рассчитать арматуру для фундамента дома размером 6 х 6 метров.
Какое количество арматуры требуется для плитного фундамента?
Прежде всего следует определиться с диаметром строительно арматуры и с классом прутка. Для плитных фундаментов следует применять арматуру, имеющую диаметр не менее 10 миллиметров и ребристую поверхность. От диаметра арматуры напрямую зависит прочность конструкции: чем арматура толще, тем прочнее конструкция. Но стоит при выборе толщины ориентироваться и на общий вес строящегося дома, и на тип грунта. При непучинистом и прочном грунте, обладающем хорошей несущей способностью, к плите предъявляются меньшие требования с точки зрения устойчивости.
Второй фактор – это вес дома. При большем весе увеличивается нагрузка на плиту, и она больше деформируется. Если вы строите на отличном грунте легкий деревянный дом, вполне достаточной окажется арматура диаметром 10 мм. Если грунт, на котором строится дом, слабый, потребуется толстая арматура – 14-16 мм. Шаг арматуры должен равняться 20 см, стало быть, на фундаменте придется уложить по 31 пруту арматуры в продольном и в поперечном направлении. Всего – 62 прутка. Поскольку необходимо изготовить два пояса армирования, то прутов потребуется 64, при длине каждого прута 6 метров. Получается, что арматуры потребуется 124 х 6 = 744 метра арматуры.
Необходимо верхнюю и нижнюю сетки соединить между собой. Эти соединения устраиваются в пересечениях продольных и поперечных арматурных прутов. Это означает, что соединений будет 961 штука. Если толщина плиты планируется 20 см, и каждый пояс армирования должен отстоять от поверхности на 5 сантиметров, на каждое соединение потребуется 10-сантиметровой длина прут.
Стало быть, для всех соединений надо 0,1 х 961 = 96,1 м арматуры. В целом, общее количество арматуры, которое потребуется для изготовления плитного фундамента, составит 744 + 96,1 = 840,1 погонных метра.
Чтобы оценить необходимый расход вязальной проволоки, надо определить способ ее использования. Вначале связываются поперечные с продольными прутьями нижнего арматурного пояса, затем в каждом месте пересечения к ним присоединяются пруты вертикальные, и в последнюю очередь привязываются продольные и поперечные пруты верхнего пояса арматуры. В каждом месте, где пересекаются пруты горизонтальные и один вертикальный, располагаются два проволочных соединения. Этих мест – 961 в верхнем поясе и столько же – в нижнем. Если для связывания одного пересечения прутов требуется 15 см согнутой вдвое проволоки, то есть 30 см полной длины, то общий расход проволоки составляет 961 х 2 х 0,3 = 576,6 метра.
Какое количество арматуры требуется для ленточного фундамента?
По ширине ленточный фундамент, как правило, намного меньше его высоты.
Лента намного уступает размером плите, она имеет склонность к изгибам, поэтому при устройстве ленточных фундаментов арматуру используют намного меньшего размера. Для индивидуального строительства вполне достаточен диаметр арматуры 10-12 мм, гораздо реже используется 14 мм. При устройстве ленточного фундамента устраивается два арматурных пояса, и от высоты фундамента их размеры не зависят. Прутья арматуры устанавливаются в верхней и в нижней частях ленты, при этом в случае деформирования фундамента они принимают на себя всю нагрузку. Вертикальные и поперечные прутья нагрузки не несут, поэтому для их изготовления применяется тонкая и гладкая арматура. При ширине ленточного фундамента в 40 сантиметров потребуется всего четыре прута, из которых два располагаются сверху, а два – снизу. Этого усиления вполне достаточно при строительстве на слабых и подвижных грунтах или при сооружении массивного дома.
Под фундамент размером 6 х 6 метров длина фундаментной ленты составляет 30 метров. Стало быть, ребристой арматуры потребуется 30 х 4 = 12 метров.
Вертикальные и поперечные прутки можно монтировать через 0,5 метра. Приняв ширину ленты в 30 см, высоту – 70 см и зная, что арматура прокладывается в 5 сантиметрах от поверхности, на каждое соединение пойдет 1,6 метра гладкой арматуры. Соединений таких будет 61, так что расход гладкой арматуры определится в 97,6 метра. Для каждого соединения потребуется 4 связки, причем одна связка – это 30 см проволоки. Так что расход вязальной проволоки для ленточного фундамента составит 0,3 х 4 х 61 = 73,2 метра.
Какое количество арматуры требуется для столбчатого фундамента?
Формирование столбиков не требует толстой арматуры, вполне достаточно 10-миллиметровой. Вертикальные прутья изготавливают из ребристой арматуры, а связь их в единый каркас осуществляют горизонтальные пруты. Если столб имеет диаметр больше 20 см, этот каркас необходимо внутри столба распределить равномерно. Для армирования 2-метрового столба диаметра 20 см вполне достаточно четыре прута арматуры диаметром 10 мм, расположенных в 10 см один от другого и перевязанных в четырех местах гладкой арматурой.
Ребристой арматуры потребуется на каждый столб 2 х 4 = 8 метров, а гладкой – 0,4 х 4 = 1,2 метра. При изготовлении тридцати столбов потребуется 8 х 30 = 240 метров ребристой арматуры и 1,2 х 30 = 36 метров арматуры гладкой.
В каждом столбе – 4 горизонтальных прута, крепящихся к вертикальным, так что на один столб будет надо 0,3 х 4 х 4 = 4,8 метра вязальной проволоки. Для всего 30-столбового фундамента понадобится проволоки 4,8 х 30 = 144 метра.
Используя эти рекомендации, вы сможете самостоятельно рассчитать правильную потребность в арматуре для изготовления фундамента любого вида.
Расчет арматуры для фундамента: формулы, примеры, характеристики проката
Действующий СНиП 52-01-2003 «Бетонные и железобетонные конструкции» регламентирует требования к бетону, арматуре, а также дает детальные объяснения по расчетной методике некоторых изделий из железобетона. Рассмотрим, как проводится расчет арматурной составляющей для фундамента разных типов.
Оглавление:
- Для чего необходимо армирование?
- Разновидности арматуры
- Какие инструменты понадобятся?
- Особенности расчетов
Нужно ли армировать конструкции из бетона?
Для того, чтобы дом прослужил долго и надежно, ему требуется не менее прочная опора.
Именно поэтому при возведении нового дома или здания в первую очередь формируется фундаментное основание – плита, сваи или лента из бетонной смеси.
Полученная конструкция отлично распределяет вес строения и передает его на грунт, удерживает здание от разрушения, а также выдерживает вес тяжелых штучных строительных материалов, таких как кирпич, камень, блоки из обычного или ячеистого бетона.
Говоря техническим языком, на верхнюю часть фундамента действует нагрузка на сжатие. Провести расчет ее уровня и скорректировать размеры несложно, но есть еще один нюанс. С противоположной, нижней стороны образуется так называемая зона растяжения. Бетон не пластичен, поэтому не в состоянии компенсировать этот вид напряжения.
Здесь на помощь приходит арматура – стальные стержни круглого сечения, связанные в единый пространственный каркас внутри бетонного тела. По рекомендуемым нормативами правилам оси «скелета» должны располагаться как можно ближе к зонам максимального растяжения и сжатия, то есть к краям фундамента.
Краткая характеристика арматурного проката
Арматура для фундамента выпускается в соответствии с целым набором законодательных актов и нормативов: ГОСТ Р 52544-2006, ГОСТ 5781-82, СТО АСЧМ 7-93, ГОСТ 10884-94 и другие. Для производства используется низко- или высоколегированная углеродистая сталь различных марок для горячего катания или холодного деформирования.
По критерию применения различают два типа арматуры:
1. Монтажные – стержни из металла с гладкой поверхностью толщиной 4-40 мм. Изделию присваивается класс А240 или А1. Основное назначение – формирование опорной части, устанавливаются в вертикальной и поперечной оси. Продаются бухтами по 11,7-12 м или прутами по 6-11,7.
2. Рабочие – стержни с периодическим профилем диаметром 6-80 мм. Присваиваются классы от А2 до А6. Это несущий элемент каркаса, который располагается в продольной (горизонтальной) оси.
Для малоэтажного строительства (здания с суммарной массой не более 80 тонн) применяется монтажная арматура диаметром до 10 мм и рабочая сечением до 16. Если для крепления связок и перекрестий планируется применять сварку, то выбирается продукция, маркированная литерой «С» (например, А500С). Помимо этого выпускаются изделия, обозначенные:
- Т – термически упрочненные.
- К – обработанные антикоррозионным покрытием.
Материалы и инструменты
При разработке проекта инженер-архитектор просчитывает необходимое количество стройматериалов для формирования каркаса, включая:
1. Арматуру в погонных метрах.
2. Число связок и перекрестий. Исходя из этого параметра проводится расчет необходимого количества вязальной проволоки или электродов к сварочному аппарату.
3. Сумму и разновидности пластиковых фиксаторов.
Помимо этого потребуются опалубочные материалы (фанера, доска и тому подобное) вязальный крючок или пистолет, ножницы по металлу, а также распиловочный инструмент – болгарка, ножовка.
Нельзя в качестве альтернативы использовать пластиковые бутылки, наполненные песком, металлические уголки, швеллеры, трубы, тросы, сетку-рабицу. Неизвестно, как такой псевдокаркас поведет себя под нагрузкой, велик риск проседания отдельных частей фундамента, преждевременное разрушение основания и стен.
Расчет арматуры
В малоэтажном строительстве наиболее популярен ленточный тип основания. Поэтому в качестве примера приведем методику вычисления параметров каркаса для этой разновидности конструкции.

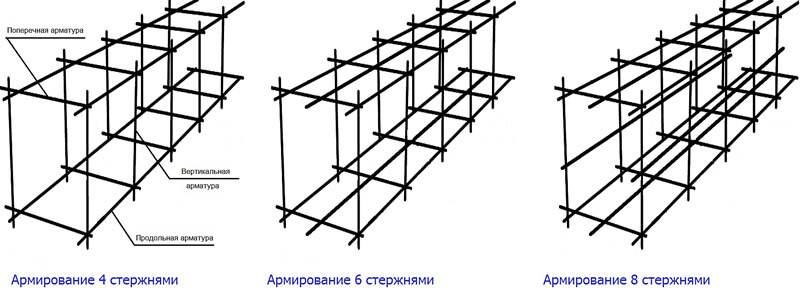

«Скелет», как правило, имеет два-4 горизонтальных ряда, соединенных между собой поперечными рамками из монтажной арматуры. Интервал между вертикальными секциями варьируется от 40 до 80 см, шаг между горизонтальными – 30-60. Таким образом, для ленточного фундамента высотой 60 см потребуется два продольных уровня, а для основания в 90 см – 3 яруса. Проведем расчет для первого варианта с учетом 10% запаса стали.
Итак, дано:
- Высота фундамента – 60 см.
- Ширина – 40 см.
- Общий периметр – 5х4 м.
- Интервал между поперечными секциями – 50 см.
Для четырех продольных линий горизонтальной части каркаса потребуется 88 погонных метров (20 м * 4 шт + 10%) рабочего проката.
Для рамок с учетом отступа от всех поверхностей по 5 см и количества секций 41 шт необходимо:
- 1,4*41+10% ≈ 64 м монтажной стали.
- Дополнительно количество вязальной проволоки (30 см на одно перекрестие): 0,3*4*41+10% ≈ 55 погонных метров.
Таким образом, арматура для фундамента 5х4 приобретается в количестве 152 погонных метров. Этой конструкции вполне достаточно для небольшого дачного дома, бани, гаража, хозяйственной пристройки. В качестве материала стен можно использовать как ОСП на каркасе, так и кирпич или бетонные блоки.
Теперь проведем расчет количества арматуры для второго варианта. Данные:
- Высота фундамента – 90 см.
- Ширина – 50 см.
- Общий периметр – 6х8 м.
- Интервал между поперечными секциями – 50 см.
1. Рабочая арматура для ленточного фундамента (3 яруса): 48*6+10 % ≈ 317 погонных метров.
2. Монтажные стальные стержни: 2,5*97+10 % ≈ 267.
3. Вязальная проволока: 0,3*6*97+10 % ≈ 193 погонных метра.
Таким образом, расчет показывает, что на трёхъярусное основание под жилой дом потребуется 584 погонных метра проката.
Расчет количества стальной арматуры для фундамента из бетона
КАК РАССЧИТАТЬ КОЛИЧЕСТВО СТАЛЬНЫХ АРМАТУР ДЛЯ НЕЗАВИСИМОГО БЕТОННОГО ФУНДАМЕНТА:- Определите длину, ширину и подземное защитное покрытие вашего бетонного основания: 4
Определите следующую информацию на основе конструкции вашего бетонного основания.
- Определить длину отрезка одного арматурного стержня:
Из собранной информации определите длину отрезка арматурного стержня фундамента.
Если размеры длины и ширины фундамента различаются, получите обе длины обрезки.Длина отреза L = Длина основания — (Подземное защитное покрытие * 2) Длина реза Ш = Ширина основания — (Подземное защитное покрытие * 2)
- Определите используемую коммерческую длину стального стержня и количество разрезов, которые можно сделать на стальной стержень:
- Определите указанное расстояние между стержнями или, если оно уже указано, количество разрезов стержней вашего фундамента:
- Получите количество стальных стержней для заказа:
Если размеры длины и ширины фундамента различаются, получите обе длины обрезки.Стальные стержни обычно доступны в продаже пяти (5) длин: 6 м, 7,5 м, 9 м, 10,5 м и 12 м. Чтобы рассчитать количество заказываемых стальных стержней, нам необходимо определить, сколько разрезов можно сделать в куске стального стержня.
Если частное не является целым числом, это означает, что выбранная коммерческая длина не делится на длину нарезки.
Например, если длина реза составляет 2,5 метра, стальной стержень длиной 6 метров даст избыточный отрез на 1 метр.
Однако, если вы выберете стальной стержень длиной 7 метров, лишних резов не будет.
Если не указано иное на чертежах, общее количество разрезов стержней, которые вам понадобятся для фундамента, будет зависеть от указанного расстояния между фундаментами.
Рассчитайте количество стальных стержней, необходимых для независимого фундамента длиной 1500 мм и шириной 1000 мм, со следующей заданной спецификацией:
Расстояние между стержнями = 200 мм O.
C.РЕШЕНИЕ
- Определите длину, ширину и подземное защитное покрытие вашего бетонного основания:
- Определите длину отрезка одного арматурного стержня:
- Определите используемую коммерческую длину стального стержня и количество разрезов, которые можно сделать на стальном стержне:
- Определите указанное расстояние между стержнями или, если оно уже указано, количество разрезов стержней вашего фундамента:
Ширина основания = 1000 мм
Защитная крышка = 75 мм
стальных стержней длиной 850 мм
Полезна ли эта статья? Дайте нам знать, подписавшись на нас в Facebook и поделившись этой статьей с хэштегом #veriaconcyclopedia
Как рассчитать количество стали для плиты, фундамента и колонны?
🕑 Время чтения: 1 минута
В этой статье представлен процесс расчета количества стали для плит, колонн и фундаментов.Состав:
- Расчет количества стали для перекрытия
- Расчет количества стали для фундамента
- Расчет количества стали для колонн
- Продольные стали
- Хомуты
- Получите размеры плиты и детали армирования из проектных чертежей, как показано на рис.1.
- Вычислить количество стальных стержней.
Основные стальные стержни Количество стержней = (длина плиты (L)/шаг) + 1 Уравнение 1 Стальной стержень с усадкой и температурой Количество стержней = (длина плиты (S)/шаг) + 1 Уравнение 2
В уравнении 1 используется расстояние между центрами основных стальных стержней арматуры, а расстояние между стержнями усадки и температуры используется в уравнении 2.
Рис. 1: Типы и расположение стальных стержней в односторонней плите
3. Рассчитайте длину резки: Основные стальные стержни Длина резки = пролет в свету (S) + Ld + наклонная длина + 2 изгиба x 45 градусов Уравнение 3 Стальной стержень с усадкой и температурой Длина резки = пролет в свету (S) + Ld + наклонная длина + 2 изгиба x 45 градусов Уравнение 4 Где: Ld: длина разработки, показанная на рис. 2. Наклонную длину можно найти из следующего выражения: Наклонная длина = 0,45D D=толщина плиты-2*диаметр бетонного перекрытия Уравнение 6
Рис. 2: Изогнутые стержни в плите
3. Преобразуйте эту длину в килограммы или тонны, потому что стальные стержни заказываются по весу. То же уравнение используется как для основного, так и для усадочного и температурного армирования, но используются соответствующие длина резки, количество стержней и диаметр стержня.
Основные стальные стержни = Нет. прутков*длина резки*вес прутка (/162) Уравнение 7
(/162) — это вес стали, полученный из объема стали, умноженной на ее плотность, которая составляет 7850 кг/м 3 .
Размер фундамента и детали его армирования (размер стержней и расстояние между ними) должны быть известны. Этого можно добиться по чертежам конструкции. После этого будут предприняты следующие шаги для расчета количества стали.
- рассчитать необходимое количество баров для обоих направлений.
Количество стержней = {(L или w – бетонное покрытие с обеих сторон) ÷ расстояние} +1 Уравнение 8 где L или W: длина или ширина фундамента
- Затем найдите длину одного стержня
Длина стержня = L или W – бетонное покрытие с обеих сторон + 2*длина изгиба Уравнение 9 Где L или W — длина или ширина фундамента
- После этого вычислите общую длину стержней, которая равна количеству необходимых стержней, умноженному на длину одного стержня. Если один и тот же размер стержней используется в обоих направлениях, вы можете суммировать оба количества стержней
- Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая 7850 кг/м 3
Если один и тот же размер стержней используется в обоих направлениях, вы можете суммировать оба количества стержнейПриведенная выше процедура расчета предназначена для одинарной армирующей сетки. Следовательно, для фундаментов с двойной арматурной сеткой необходимо снова использовать ту же процедуру для расчета количества стали для другой арматурной сетки.
Расчет количества стали для колоннПолучите размер колонны и детализацию армирования из проектных чертежей. Затем рассчитайте количество стали в колонне, выполнив следующие действия:
Продольные стали- Рассчитайте общую длину продольных стержней, которая равна высоте колонны плюс нахлесты для основания, умноженной на количество продольных стержней.
