Расчет арматуры для фундамента и правильное армирование

От правильного армирования зависит прочность фундамента, а равно и целостность стоящего на нем дома. Фундамент — это основа здания, и ему стоит уделить очень пристальное внимание. Давайте поговорим о том, как работает армирование фундамента, как правильно рассчитать необходимое количество арматуры и о правильной вязке.





Строительная арматура — разбираем сортамент



В СНГ для армирования наиболее популярны изделия из горячекатаной стали по ГОСТ 5781. Это металлические стержни диаметром 6–80 мм с профильными насечками на поверхности. Отличается такой металлопрокат высоким модулем упругости — около 200 кПа.

Отличительной чертой металлической арматуры является наличие так называемой площадки текучести — временного состояния вещества за пределом упругой деформации до физического разрушения. Технические качества арматуры определяются классом стали, используемой в производстве: от наименее прочного A-I до самого крепкого A-VI.

Для конструктивного армирования может использоваться гладкая арматура. Ее основной недостаток — пониженное сцепление металла с бетонной массой, поэтому элементы из гладкой арматуры разумно проектировать с отсутствием высоких осевых нагрузок на растяжение.





Наглядно о работе армирования



Первой рассмотрим модель железобетонной колонны. В нормальных условиях на нее действует осевая нагрузка, ведущая к линейному расширению массива от центра наружу из-за сжатия. Бетон не пластичный и в такой обстановке подвержен усталостному разрушению. Арматура колонны принимает часть нагрузки на себя и вынуждает весь массив не расширяться, а изгибаться в допустимых пределах. Поперечное армирование также укрепляет края и препятствует появлению косых трещин.

Вторая модель — горизонтальная балка, опертая на края с приложенной нагрузкой по центру. Бетон без арматуры в таких условиях может сломаться даже под собственным весом.

Сталь в бетоне придает ему упругость, при этом сам бетон препятствует точечной деформации арматуры, так что приложенная нагрузка распределяется по всей длине балки.

Модель балки почти полностью соответствует МЗЛФ, а вот в глубоких сложных фундаментах принцип колонны работает на ребрах жесткости. Нагрузка на фундамент ложится неравномерно из-за наличия проемов в стенах и разного веса отдельных участков, либо из-за прочих конструктивных особенностей. В свою очередь, плотность почвы под фундаментом также неравномерна. Можно сойтись на мнении, что основная работа фундамента — безвредно принять на себя нагрузку от строения, а затем правильно распределить ее по точкам опоры.





Выбор сечения и плотности закладки



Основная отличительная черта ЖБИ — сечение продольных армирующих элементов на поперечном срезе. Отношение этого значения к площади сечения бетонной массы называют плотностью закладки. В зависимости от массы, нагрузки, типа и даже участка конструкции плотность может составлять от 0,1 до 2,5%, для фундамента следует придерживаться значений в 0,1–0,3%. 4 мм2, то есть оптимальное сечение продольного армирования составит 360 мм2. Согласно СП 52–101–2003 для не напряженного бетона расчетное значение выбирается в большую сторону: либо 5 стержней по 10 мм (если позволяет длина пролета), либо 4 стержня по 12 мм (с существенным запасом прочности).

Обратите внимание, что эквивалентной плотности можно добиться, условно, тремя прутьями по 14 мм или даже двумя по 16 мм, так на чем остановиться? На этот счет четких рекомендаций порой не дают даже опытные проектировщики, однако, руководствуясь здравым смыслом, следует закладывать как можно больше стержней минимально допустимого диаметра. Однако помните, что слишком плотный арматурный каркас может затруднить просыпание и уплотнение бетонной смеси.

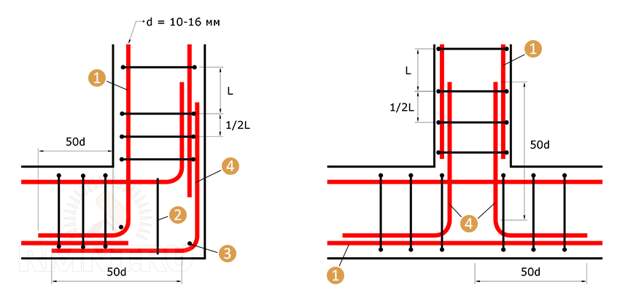

Зачем и как распределять линии армирования



Указанная выше техника расчета справедлива для тонких балок, в которых армирование выполняется одним рядом с одинаковыми защитными слоями сверху и снизу. На практике же никогда достоверно не известно, как будет вести себя бетонная балка, в какую сторону изгибаться, где будут зоны напряженного растяжения и сжатия. Поскольку фундамент имеет пропорцию ширины к высоте 1:2 и более, расчетную линию армирования выполняют и под верхней, и под нижней гранью.

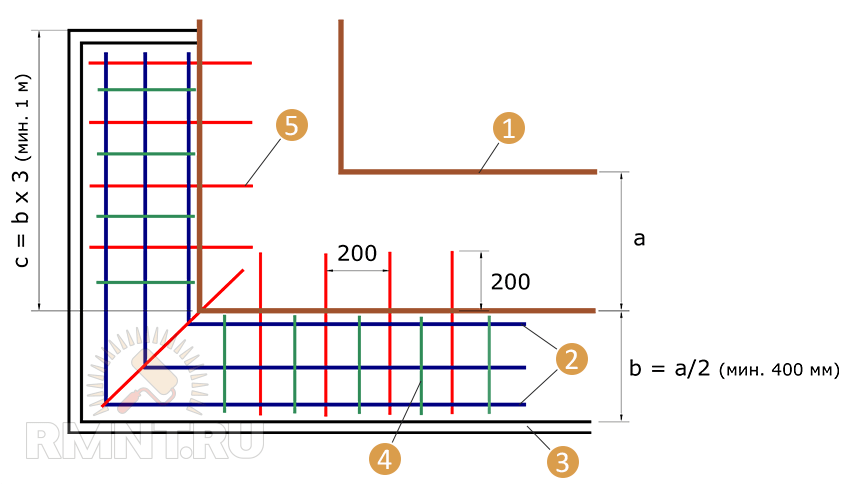

Но и это еще не все. Для стабилизации массы и придания монолитности применяется так называемое конструктивное армирование. К нему относят в первую очередь вертикальные и горизонтальные поперечные элементы — стержни или хомуты. Расчет их также ведется по плотности закладки, она составляет не менее 0,025% от сечения, но уже не поперечного, а продольного по вертикальной и горизонтальной секущей плоскости. Обычно хомуты выполняют из арматуры на 1–2 номера ниже основного армирования с шагом установки 0,8–1,4 метра.





Защитные и разделительные слои



Из-за ненулевого водопоглощения железобетона арматура в высокой степени подвергается коррозии.

Этот эффект можно свести к минимуму, обеспечивая ограждающие защитные слои для каждой линии армирования. Для подземной части фундамента толщина слоя составляет не менее 40 мм, для конструкций на открытом воздухе — 30–35 мм, для утепленных — 25 мм, а при наличии гидроизоляции — 15–20 мм. В любом случае защитный слой не может быть тоньше используемой арматуры.

Свободное пространство между линиями основного армирования называют разделительным массивом. Поскольку деформационные явления проявляются сильнее у поверхности бетона, ширина неукрепленного участка не должна превышать определенного значения. Какого? Негласно используется значение в 1/4 ширины конкретной грани, то есть по бокам армирующего каркаса нужно добавить 3 или 4 продольных стержня на 1–2 номера меньше основного армирования. Получившиеся в таком случае полосы шире 450 мм нужно укреплять проволочной сеткой.





Укладка, вязка, дистанционные пробки и прочие тонкости



Армирующий каркас в большинстве случаев собирают так:

1.    На дно котлована укладывают продольные стержни нижней линии армирования.

2.   Связывают их между собой с перехлестом в 20 номинальных диаметров, а на поворотах скрепляют Г-образными элементами той же толщины и с таким же перехлестом.

3.   Нижняя линия устанавливается на дистанционные пробки, формирующие нижний защитный слой.

4.   С установленным шагом вяжется поперечная конструкционная арматура. Это могут быть разнонаправленные П-образные хомуты или кольца прямоугольной формы. Важный нюанс: все стержни продольного армирования, включая вспомогательные, устанавливаются внутри хомутов, а не снаружи.

Остается только пропустить в хомуты верхнюю полосу основного армирования, подвязать ее и разделить грани конструктивным продольным армированием. Все элементы рекомендуется скреплять проволочной вязкой, предпочитая ее дуговой сварке. После регулировки защитных слоев можно загружать плиты утеплителя и заливать бетон.



http://www. rmnt.ru/ — сайт RMNT.ru



Как правильно рассчитать арматуру на фундамент

Срок эксплуатации, надежность и устойчивость любого сооружения зависит от прочности его фундамента. Расчет фундаментов и лежащих под ними грунтовых оснований – это довольно сложная строительная наука. В промышленных масштабах точные расчеты фундаментов имеют большое экономическое значение и позволяют предотвратить перерасход цемента и арматуры.

Ширина фундамента должна быть рассчитана в соответствии с нагрузкой, которую может выдержать грунтовое основание, определен необходимый процент армирования и в соответствии с сортаментом подобраны арматурные стержни и их количество, спроектирован арматурный каркас.

Зачем нужно армирование фундамента

Известно, что каменные конструкции (к числу которых относится бетон – искусственный камень) хорошо выдерживают сжимающие нагрузки, но легко ломаются при растяжении или изгибе. Основная нагрузка, которую испытывает фундамент – это центральное сжатие.

Может возникнуть вопрос: а зачем вообще нужно армировать фундамент, если бетон и без арматуры хорошо справляется с действующими на него нагрузками? Именно так и рассуждали строители еще в начале прошлого века. В результате много зданий тех времен постройки имеют дефекты в виде зияющих трещин в стенах, перекосов.

Часть этих зданий не подлежит уже никакому восстановлению и должна быть снесена.  И все это в большинстве случаев от неправильно выполненных фундаментов. Не забываем, что патент на железобетон был получен во Франции Ж. Монье в 1867 году, а использование железобетонных конструкций в строительстве пошло с начала 20 века, уже совсем широчайшее распространение началось в военный (для создания фортификационных сооружений) и послевоенный период (для ускоренного восстановления и воссоздания того, что было разрушено во время войны). Оказалось, что армирование фундаментов позволяет значительно снижать расход материалов, делать их более прочными и надежными, противостоять изгибающим нагрузкам, которые возникают при морозном пучении грунта (при замерзании грунт увеличивается в объеме из-за содержащейся в нем воды), при внезапном подъеме грунтовых вод или аварийных протечках в инженерных коммуникациях при просадочных грунтах, имеющих свойство резко терять несущую способность при замачивании.

Как рассчитать арматуру на фундамент

Для индивидуального дома можно, конечно, обратиться в специализированную строительную организацию, специалисты которой, проведя все исследования и расчеты, выдадут проект наиболее оптимального для данного строения фундамента. Однако стоимость такого проекта будет сопоставима со стоимостью работ по изготовлению самого фундамента.

Несколько десятилетий широкого распространения строительства частных жилых домов позволили выработать способы изготовления фундаментов, позволяющие рассчитать потребность в бетоне и арматуре, подходящие большинству индивидуальных застройщиков из разных регионов. Фундаменты при этом получаются прочнее, чем это необходимо, и допускается некоторый перерасход бетона и арматуры. При этом стоимость перерасходованных материалов много меньше, чем стоимость специальных проектных работ.

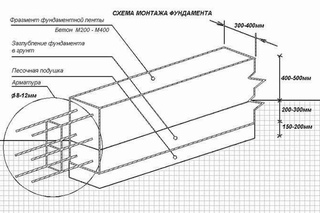

Расчет арматуры для ленточного фундамента

Для индивидуального строительства более всего распространены ленточные фундаменты. Как рассчитать количество арматуры для фундамента такого типа?

Для примера рассмотрим строительство двухэтажного дома размерами 12000 х 12000 мм (12 х 12 м) с двумя перекрещивающимися внутренними несущими стенами, отстоящими от наружных стен на расстоянии 6000 мм (что соответствует строительному модулю 6 метров).

Толщину наружных стен принимаем 510 мм (в два кирпича) толщину внутренних стен – 390 мм (в полтора кирпича).

Допуская, что глубина промерзания в местности предполагаемого строительства составляет 1200 мм (1.20 м) выбираем высоту подземной части — 1500 мм, а надземной (цоколя) – 700 мм.

Общая высота фундамента составит 1500 + 700 =2200 мм.

Толщину фундамента наружных стен, которая должна быть шире стены на 50 мм с каждой стороны, принимаем — 510 (толщина стены) + 2 х 50 = 610 мм, толщину фундамента внутренних стен – 490 мм.

Теперь посмотрим, как рассчитать количество арматуры для фундамента. В качестве арматуры будем использовать стержни с периодическим профилем кл. А-III d (диаметром) равным16 мм – для рабочей арматуры и стержни  d = 14 мм – для дополнительной.

Для хомутов применим обыкновенную проволоку кл. А-III d = 6 мм.

Расстояние от арматуры до внешних поверхностей фундамента (толщину защитного слоя) примем 20 мм.

В нижней части фундамента будут располагаться три рабочих арматурных стержня  d = 16 мм с расстоянием от центрального стержня до крайних 285 мм для наружных стен или d = 14 мм с расстоянием от центрального стержня до крайних 225 мм для внутренних. На высоте соответственно 700 мм и 1400 мм будут располагаться два ряда по 2 стержня дополнительной арматуры  d = 14 мм на расстоянии между ними 596 мм по горизонтали. В верхней части фундамента установим 3 стержня дополнительной арматуры  d = 14 мм на расстоянии от центрального стержня до крайних 230 мм для наружных стен и 220 мм, соответственно, для внутренних.

Если мысленно сделать поперечный разрез в фундаменте наружной стены, можно обнаружить 3 стержня  d = 16 мм и 7 стержней  d = 14 мм, в разрезе фундамента внутренней стены – 10 стержней  d = 14 мм.

Связаны все эти стержни должны быть при помощи гнутых хомутов. Это замкнутый четырехсторонний контур из проволоки  d = 6 мм. Шагом установки хомутов — 600 мм в поперечных плоскостях фундамента. Хомуты образуют совместно со стержнями арматуры рассчитанный пространственный каркас. Изготовить хомуты можно при помощи шаблона, самый простой способ изготовления которого – забить в землю на нужном расстоянии четыре обрезка арматуры и вокруг них уже выгибать из проволоки хомут требуемого размера.

Связывать хомуты и арматурные стержни между собой нужно отожженной стальной или так называемой вязальной проволокой  d = 1.4 мм. Электродуговая и электрическая сварка не допускаются, так как в местах соединений металл окажется ослабленным. Если приобретение стержней рабочей и дополнительной арматуры требуемой длины не представится возможным, состыковывать стержни можно или внахлест, длина нахлеста при этом должна быть от 150 мм, или при помощи дополнительного стержня длиной 300 мм, накладываемого на соединенные встык стержни арматуры. Стык любого типа плотно обматывается вязальной проволокой. Для того, чтобы получившийся арматурный каркас не деформировался внутри опалубки от действия собственного веса или при бетонировании, следует изготовить растяжки из вязальной проволоки, соединив их с опалубкой так, чтобы это не мешало заливке бетона.

На один хомут для наружных стен потребуется: [1700 (высота фундамента) + 610 (ширина)] х 2 – 4 х 20 (бетонный защитный слой) = 4540 мм проволоки  d = 6 мм.

Для внутренних стен (1700 + 490) х 2 – 4 х 20 = 4300 мм такой же проволоки.

На одну наружную стену потребуется 3 стержня  d = 16 мм длиной 12000 (длина стены) – 2 х 20 (бетонный защитный слой с каждой стороны) = 11060 мм, 7 стержней  d = 14 мм такой же длины и 21 хомут, для одной внутренней стены соответственно 10 стержней  d = 14 мм, количество хомутов останется тем же.

Для связывания хомутов и арматурных стержней вязальной проволоки понадобится — 10 (связей) х 500 (длина на одну связь) = 5000 мм.

Расход арматуры

На четыре наружные стены.

Арматурные стержни  d = 16 мм – 11060 х 3 х 4 = 132720 мм (133 м).

Арматурные стержни  d = 14 мм – 11060 х 7 х 4 = 309680 мм (310 м).

Проволока  d = 6 мм — 4540 х 21 х 4 = 381360 мм (382 м).

Вязальная проволока – 21 х 4 х 5000 мм = 420000 мм (420 м).

Армирование фундамента внутренних стен будет отличаться тем, что вместо арматуры  d = 16 мм используется арматура  d = 14 мм, а также размерами хомутов.

Расход арматуры на четыре внутренних стены.

Арматурные стержни  d = 14 мм – 11060 х 10 х 4 = 442400 мм (443 м).

Проволока  d = 6 мм – 4300 х 21 х 4 = 361200 мм (362 м).

Вязальная проволока – 21 х 4 х 5000 мм = 420000 мм (420 м).

Вес необходимого металла

Используем сортамент

Вес одного метра погонного арматуры  d = 16 мм – 1.578 кг.

Требуется 133 метра, вес – 133 х 1.578 = 210 кг.

Вес одного метра погонного арматуры  d = 14 мм – 1.208 кг.

Требуется 310 + 443 = 753 метра, вес – 753 х 1.208 = 910 кг.

Вес одного метра погонного проволоки  d = 6 мм – 0.222 кг.

Требуется 382 + 362 = 744 метра, вес – 744 х 0.222 = 165 кг.

Вес одного метра погонного вязальной проволоки  d = 1.4 мм – 0.012 кг.

Требуется 420 х 2 = 840 метров, вес – 840 х 0.012 = 10 кг.

Заключение

Допольнительная информация в видеоролике о процессе армирования фундамента

Как рассчитать количество арматуры, расчет арматуры


 Расчет количества арматуры для фундамента производится на основании типа фундамента и его формы. Тип и размеры фундамента определяются с учетом расчетных нагрузок и несущей способности грунта. Ранее мы в качестве примера рассчитали нагрузки на фундамент (статья «Как рассчитать нагрузку на фундамент и грунт») для дома размером 6 м на 10 м с двумя внутренними стенами. В настоящей статье произведем расчет количества арматуры и вязальной проволоки для того же дома.

Расчет количества арматуры для армирования плитного фундамента

Исходя из данного типа фундамента нам понадобится арматура с ребристой поверхностью (арматура класса А3) диаметром от 10 мм. Чем больше будет диаметр арматуры, тем крепче фундамент.

Выбор толщины прутка зависит от веса дома и типа грунта. Если несущая способность грунта достаточно высокая, т.е. грунт плотный и непучинистый, то фундамент будет деформироваться меньше и плита может быть менее устойчивой. Чем больше вес дома, тем большая нагрузка приходится на фундамент, тем устойчивее он должен быть. При строительстве легкого деревянного, каркасного, щитового дома на грунте с хорошей несущей способностью. Можно использовать арматуру диаметром 10 мм. И, наоборот, для плитного фундамента  тяжелого дома на слабом грунте потребуется арматура диаметром 14 мм – 16 мм.

Как правило, арматурный каркас делают с шагом сетки 20 см. Для дома размером 6 м х 10 м необходимо уложить:                                              (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 м) + 51 (прутки по 10 м) = 82 прутка.  В плитном фундаменте 2 пояса армирования – верхний и нижний, следовательно, количество прутков удваиваем. Получается:

82 *2 = 164 прутка, в т.ч. 62 прутка по 6м и 102 прутка по 10 м. Итого 62*6+102*10= 1392 м арматуры.

Верхняя сетка должна быть соединена с нижней, соединения выполняются в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит: 31*51 = 1581 шт. При толщине плиты 20 см и расстоянии каркаса до поверхности плиты 5 см, для соединения потребуются прутки длиной 20-5-5=10 см или 0,1 м, общая дина прутков для соединения – 1581*0,1 = 158,1 м.

Общее количество арматуры на плитный фундамент составляет: 1392 + 158,1 = 1550,1 м.
Расчет количества вязальной проволоки: в каждом месте пересечения прутков у нас будет две вязки арматуры – соединение продольного прутка с поперечным и их последующая вязка с вертикальным прутком. Количество соединений в верхнем поясе 31*51=1581 шт., в нижнем поясе столько же. Итого соединений 1581*2=3162 шт.

Для каждой вязки арматуры потребуется вязальная проволока сложенная вдвое длиной 15 см или 30 см чистой длины.

Общее количество вязальной проволоки равно количество соединений умноженное на количество вязок в каждом соединении умноженное на длину проволоки на одну вязку: 3162*2*0,3=1897,2

Армирование ленточного фундамента

Расчет количества арматуры для армирования ленточного фундамента

Ленточный фундамент подвержен изгибу в гораздо меньшей степени, чем плитный фундамент, поэтому для армирования ленточного фундамента используют арматуру меньшего диаметра. При строительстве малоэтажного дома чаще используется арматура диаметром 10 мм – 12 мм, реже — 14 мм.

Независимо от высоты ленточного фундамента при его армировании используют два пояса: продольные прутки арматуры укладываются на расстоянии 5 см от поверхности ленточного фундамента в верхней и нижней его части. Продольные прутки принимают на себя нагрузку на фундамент, поэтому используется ребристая арматура (арматура класса А3).

Поперечные и вертикальные прутка армирующего каркаса ленточного фундамента  не несут такой нагрузки и могут быть выполнены из гладкой арматуры (арматура класса А1).

При ширине ленточного фундамента 40 см будет достаточно четырех продольных прутков – двух сверху и двух снизу. При большей ширине фундамента, или при строительстве фундамента на подвижном грунта, равно как и строительстве тяжелого дома необходимо использовать при армировании большее количество продольных прутков в каждом поясе (3 или 4).

Длина ленточного фундамента под домом 6 м на 10 м с двумя внутренними стенами составит 6+10+6+10+6+10=48 м

При ширине фундамента 60 см и армировании в 6 продольных ребристых прутков их длина составит 48*6= 288 м.

Поперечные и вертикальные прутки можно установить с шагом 0,5 м. При ширине фундамента 60 см, высоте 190 см и отступах прутков каркаса по 5 см от поверхности фундамента длина гладкой арматуры диаметром 6 мм на каждое соединение составит (60-5-5)*2 +(190-5-5)*3 = 640 см или 6,4 м, всего соединений будет 48/0,5+1= 97 шт., на них потребуется 97*6,4=620,8 м арматуры.

Каждое такое соединение имеет 6 пересечений для вязки арматуры и потребует 12 кусков вязальной проволоки. Длина проволоки на одну связку равна 30 см, общий расход вязальной проволоки на каркас для ленточного фундамента составит 0,3 м х 12 х 97 = 349,2 м.



Расчет количества арматуры для столбчатого фундамента


При армировании столбиков фундамента достаточно использовать арматуру диаметром 10 мм – 12 мм. Вертикальные прутки выполняются из ребристой арматуры (арматура класса А3). Горизонтальные прутки используются только для связи вертикальных прутков в единый каркас, выполняются из гладкой арматуры небольшого диаметра (достаточно 6 мм). В большинстве случаев армирующий каркас столбика состоит из 2-6 прутков длиной равной высоте столба, прутки равномерно распределяются внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40см -50см.

Для армирования столбика диаметром 40 см длиной 2 метра можно ограничиться четырьмя прутками из арматуры диаметра 12 мм, расположенными на расстоянии 20 см друг от друга, перевязанными  гладкой арматурой диаметром 6 мм в четырех местах.

Расход ребристой арматуры на вертикальные прутки 2 м*4=8 м, расход гладкой арматуры 0,2*4*4=3,2 м.

Таким образом, для 48 столбиков понадобится ребристой арматуры 8 м*48=384 м, гладкой 3,2 м*48=153,6 м

Каждый из четырех горизонтальных прутков в столбике крепится к четырем вертикальным. Для их вязки необходимо 0,3 м*4*4 = 4,8 м вязальной проволоки. Для всего фундамента из 48 столбов потребуется 4,8 м*48 = 230,4 м проволоки.



Расчет стоимости арматуры для фундамента

Произведя расчет количества арматуры в погонных метрах, мы можем рассчитать её вес и узнать стоимость. Для этого нам понадобится таблица зависимости веса одного погонного метра арматуры от её диаметра. Формула для расчетов: (количество арматуры в погонных метрах)*(вес одного погонного метра арматуры для соответствующего диаметра)*(стоимость одной тонны арматуры)/1000.

Как выбрать и рассчитать арматуру для фундамента? [Y]

Наличие арматуры существенно укрепляет здание, повышая его долговечность и устойчивость к воздействиям всех видов. Любая бетонная конструкция нуждается в арматурном каркасе, придающем ей стойкости по отношению к механическим нагрузкам. Наибольшие требования по прочности предъявляются к основанию здания, поэтому для бетонного фундамента наличие арматуры является обязательным условием. При этом расчет арматурного каркаса и выбор материала производится индивидуально – в зависимости от требований, предъявляемых к зданию.

Разновидности арматуры для фундамента

Раньше для придания прочности бетонным конструкциям применялись различные марки стали, но сегодня все большее распространение получает стеклопластиковая арматура. Связано это с появлением недорогих видов высокопрочного пластика, сохраняющего свои прочностные характеристики в течение многих десятилетий.

Внедрение пластиковой арматуры началось сравнительно недавно, но уже сегодня можно говорить, что она обладает рядом значимых преимуществ. В то же время строители и инженеры не спешат использовать ее, опасаясь его пластичности и склонности к деформации. В профессиональной среде предпочтение по-прежнему отдается стальным прутьям.

Как стальная, так и пластиковая арматура делится на два типа по форме поверхности:

  1. Гладкая. Обычные прутья с круглым сечением и гладкой поверхностью;
  2. Рифленая. На поверхности такой арматуры присутствует рельеф из специальных выступов, располагающихся под углом по отношению друг к другу и продольной оси прута. Наличие такого рифления существенно улучшает сцепку арматуры с бетоном и повышает общую прочность фундамента.

Выбор материала и типа поверхности зависит не только от финансовых особенностей проекта, но и от других требований, которые будут более детально рассмотрены далее.

Особенности стальной арматуры

Сталь – прочный и относительно пластичный сплав на основе железа, позволяющий надежно укрепить фундамент, защитив его от растрескивания. Правильно рассчитанный каркас позволяет компенсировать механические перегрузки, возникающие при сезонных деформациях почвы (они связаны с перемещением грунтовых вод, климатическими изменениями и другими факторами). Для возведения фундамента чаще всего используется 12-миллиметровая рифленая арматура.

Главная проблема недорогих сортов стали – склонность к коррозии, а большинство существующих способов повысить коррозионную стойкость приводят к резкому удорожанию материала. Бетон обладает не очень высокой гигроскопичностью, но при длительной эксплуатации вода проникает в его структуру, из-за чего стальная арматура начинает разрушаться. Традиционно данную проблему решают, соблюдая определенный зазор между арматурой и краем фундамента (6 см и более).

Особенности пластиковой арматуры

Пластик для этой цели стал использоваться сравнительно недавно, поэтому пока не получил столь же широкого распространения, как сталь. Строители опасаются использовать его из-за повышенной пластичности и текучести, что в долгосрочной перспективе может привести к потере прочности фундамента. Однако стеклопластик все же считается перспективным материалом для этой цели.

Основные преимущества пластика и стеклопластика:

  • высокая влагостойкость и долговечность;
  • химическая инертность по отношению ко многим химикатам;
  • низкая масса и возможность намотки в бухты существенно упрощают транспортировку.

Сейчас пластиковая арматура используется преимущественно для армирования малонагруженных фундаментов. А в случае основательных сооружений и больших кирпичных домов строители пока что предпочитают армировать фундамент каркасом из стальных прутьев.

Классификация арматуры по прочности

В зависимости от требований по надежности и нагрузочной способности стальные стержни классифицируют по шкале от С1 до С8. Чем выше цифра, тем выше прочность материала. Обычно это подразумевает более качественную и дорогую марку стали с применением дорогостоящих методов легирования. Класс прочности арматуры в обязательном порядке учитывается при проектировании здания.

Существующие нормативы позволяют без особых проблем рассчитать требуемый класс арматуры для выбранного типа фундамента. В расчетах учитывается общая масса здания, характеристики почвы и ландшафта, наличие грунтовых вод и сезонное изменение их уровня. Разные типы фундаментов имеют свои особенности в плане выбора материала для армирования.

Армирование ленточного фундамента

Для ленточного фундамента рекомендуется выбирать стальную арматуру с рифлением. Диаметр рассчитывается на основе предварительных данных о нагрузке. Обычно для небольших каркасных построек выбираются прутки диаметром 10-12 мм, для основательных строений требуется уже диаметр не менее 14-16 мм. Армирование ленточного фундамента рекомендуется делать двухуровневым с дополнительным укреплением при помощи вертикальных прутьев.

Несмотря на то, что большинство строителей и инженеров выбирают для ленточного фундамента стальную арматуру, на данный рынок постепенно приходит и стеклопластик. Производители утверждают, что современная стеклопластиковая арматура при аналогичном диаметре обладает повышенными прочностными характеристиками и обеспечивает при этом большую долговечность. Однако на данный момент еще не выработаны нормативы, позволяющие рассчитать требования к каркасу фундамента из стеклопластиковой арматуры.

Армирование плитного и монолитного фундамента

В случаях, если грунт под домом может «поплыть» под действием нагрузки, рекомендуется строить конструкцию на монолитном основании в форме сплошной плиты, обеспечивающей максимальную площадь опоры. Такая форма фундамента требует гораздо больших временных и финансовых расходов, однако обеспечивает повышенную надежность и долговечность конструкции.

Выбор в пользу плитного фундамента подразумевает высокую нагрузку на основание или недостаточно качественную почву, поэтому требования к арматуре достаточно высоки. По этой причине рекомендуется применять каркас из стальных прутьев диаметров 14-16 мм. Данных о возможной замене стальных стержней их пластиковыми аналогами пока что не накоплено – большинство строителей и инженеров предпочитают использовать для высоконагруженных оснований проверенные материалы.

Рассчитываем количество арматуры под фундамент

Чтобы правильно рассчитать количество требуемых материалов (арматуры) на этапе проектирования, необходимо знать устройство фундаментного каркаса. Прутья, залитые бетоном, делают конструкцию более прочной и снижают ее хрупкость, при этом важно, чтобы все они были хорошо закреплены между собой и составляли единую конструкцию. Только правильно собранный (связанный) армирующий каркас может обеспечить надлежащие показатели прочности и надежности готового основания.

В случае ленточного фундамента для изготовления каркаса прутья укладываются параллельными рядами и соединяются между собой вертикально и горизонтально ориентированными перемычками.

В случае плитного основания для повышения общей прочности из прутьев формируются две параллельные решетки, заполняющие всю площадь плиты. Для дополнительного укрепления также применяются равномерно распределенные вертикальные прутья из того же материала.

Пример расчета ленточного фундамента

В качестве примера рассчитаем количество арматуры, необходимое для укрепления фундамента дома 6×8 метров с одной дополнительной 6-метровой стеной.

Суммарная длина периметра фундамента составит 48 метров, а в сумме с 6-метровой перегородкой это будет 54 метра. Прутья мы будем укладывать в 4 ряда, соответственно полная длина прутьев, требуемых для всего периметра каркаса, составит 216 метров.

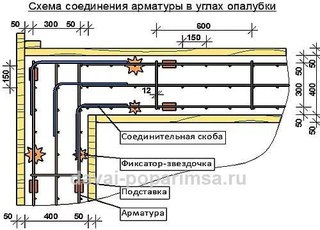

Для придания основанию дополнительной прочности на углах прутья должны идти внахлест, поэтому добавляем еще по 1 метру на каждый угол для каждого ряда прутков. Таким образом, общая длина арматуры увеличивается до 232 метров. Лучше сразу округлить это значение до 240, чтобы был некоторый запас.

Теперь посчитаем, какое количество арматуры потребуется на вертикальные перемычки между каркасными слоями. Если исходить из поперечного сечения ленточного фундамента, равного 1,5×0,5 метра, потребуются прутки длиной 1,4 и 0,4 метра. Через каждый метр будем устанавливать пару горизонтальных и пару вертикальных прутков, соответственно, нам понадобится: 54 * 2 (1,4 + 0,4) = 194 м. Вертикальные и горизонтальные перемычки допустимо делать из более тонкой арматуры (6-8 мм) без рифления.

Дополнительно потребуется тонкая вязальная проволока для фиксации каркаса – примерно 50 см на каждый узел. В общей сложности у нас будет 216 точек соединения, следовательно, потребуется порядка 108 метров вязальной проволоки. Лучше заготовить не менее 120 метров, чтобы был нормальный запас.

Итого на дом с основанием 6×8 метров и одной 6-метровой стеной потребуется 240 метров толстой рифленой арматуры, 200 метров тонкой гладкой и около 120 метров вязальной проволоки.

Пример расчета плитного и монолитного фундамента

Теперь рассчитаем ориентировочное количество арматуры для плитного основания аналогичной площади. Для придания максимальной прочности данному типу фундамента принято устанавливать сплошной каркас с шагом сетки 25 см. Таким образом, нам потребуется 6 * 2 * 4 = 48 отрезков длиной 8 м, и 8 * 2 * 4 = 64 отрезка длиной 6 м. Суммарная длина прутьев для горизонтальных рядов составит 64 * 6 + 48 * 8 = 768 метров.

Вертикальные стержни будут располагаться в каждом шаге сетки и иметь длину 20 см (для 30-сантиметровой плиты). Рассчитаем длину, исходя из их общего количества: 24 * 32 * 0,2 = 153,6 м. Каждый пруток крепится к верхней и нижней сетке в месте пересечения горизонтальных рядом, при этом для надежности закрепление производится поочередно. Соответственно, на каждый пруток будет приходиться 4 узла: 24 * 32 * 4 = 3072. Выделив на каждый узел 30 см вязальной проволоки, получим 921 метр.

Итого на дом с основанием 6×8 метров нам потребуется порядка 780 м толстой арматуры, 160 метров тонкой и порядка 1000 метров вязальной проволоки. Эти цифры наглядно демонстрируют, что расходы на обустройство плитного фундамента выше, чем на обустройство ленточного.

Особенности монтажа фундаментного каркаса

От правильности изготовления армопояса зависят эксплуатационные характеристики строящегося здания, поэтому важно все правильно рассчитать и заранее убедиться, что приобретено нужное количество материала. Нарезка должна осуществляться непосредственно на стройплощадке, чтобы сразу были заметны неточности в расчетах, если таковые имеются (не замеченные вовремя ошибки строители нередко исправляют ценой надежности здания, поэтому лучше перестраховаться).

Для сгибания арматуры используются специальные приспособления, позволяющие получать правильный угол и ровный изгиб. При монтаже арматура сначала укладывается на кирпичи, после чего производится связывание всех узлов. Чем большая нагрузка ожидается на фундамент, тем гуще можно расставлять горизонтальные и вертикальные перемычки. От качества работы на этом этапе зависит надежность всего здания, поэтому здесь важен максимально высокий уровень ответственности.

Мне нравитсяНе нравится

Расчёт арматуры, рассчитать арматуру, таблица расчёта арматуры -Статьи

Армирование фундамента

Посредством несущей способности почвы и расчетных нагрузок определяется размер и тип фундамента.

Расчет арматуры для выполнения армирования плитного фундамента

Для данных целей оптимально использовать арматуру, имеющую ребристую поверхность. Поэтому идеально подойдет арматура класса А3, диаметр которой составляет свыше 10 мм. Как показывает практика, чем больше будет диаметр арматуры, тем крепче фундаментальная основа. Толщина прутка в первую очередь зависит от типа почвы и веса жилого строения. Когда грунт достаточно плотный, то фундамент будет деформироваться значительно меньше.

Чем тяжелее возведенный дом, тем соответственно будет больше нагрузка на фундамент, поэтому при возведении основы важно учитывать каждую специфичную деталь, чтобы в итоге фундаментная основа была прочной и устойчивой к небольшим земным подвижкам.

Если Вы возводите каркасный, деревянный либо щитовой дом на почве, которая отличается хорошей несущей способностью, то специалисты рекомендуют применять арматуру диаметром также 10 мм. Когда строится тяжелый дом на плитном фундаменте, то задействуются арматурные прутья, диаметр которых составляет от 14 до 16 мм.

На практике арматурный каркас выполняется с шагом сетки в 20см. Жилой дом, размером 8м х 10м необходимо уложить:

(8/0,2+1) + (10/0,2+1) = 41 (прутки по 6 м) + 51 (прутки по 10 м) = 92 прутка.

Плитный фундамент состоит из 2-х поясов армирования:

1.​ Верхний.

2.​ Нижний.

Именно по этой причине общее количество прутков удваивается. Соответственно получается:

92*2 = 184 прутка, в том числе 82 прутка по 6м и 102 прутка по 10м.

Итого: 82*6+102*10 = 1 512м арматуры.

Верхняя сетка соединяется с нижней. Такое соединение должно быть выполнено в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит:

41*51 = 2 091 шт.

При толщине плиты в 20см. расстояние каркаса до поверхности плиты составит 5см. Для соединения необходимы арматурные прутки, длина которых равна 20-5-5 = 10см. либо 0,1м. Итоговая длина прутков для соединения:

2 091*0,1 = 209,10 м.

Общее количество арматуры на плитный фундамент составляет:

1 512+209,10 = 1 721,10 м.

Расчет необходимого количества вязальной проволоки

При каждом пересечении прутков будет 2 вязки арматуры:

  • ​ соединение продольного прутка с поперечным;
  •  вторая вязка с вертикальным прутком.

Количество соединений в верхнем поясе:

41*51 = 2 091шт.

В нижнем поясе будет аналогичное количество соединений.

Итоговый показатель соединений составит:

2 091*2 = 4 182шт.

Для каждой вязки арматуры понадобится вязальная проволока, которая будет сложена вдвое и иметь длину 15см. либо 30см. чистой длины.

Итоговое количество вязальной проволоки равняется числу соединений, которое умножается на число вязок, в каждом соединении умноженное на длину проволоки на одну вязку:

4 182*2*0,3 = 2 509,20

Расчет требуемого количества арматуры с целью проведения армирования ленточного фундамента

На практике плитный фундамент подвержен большему изгибу нежели ленточный. По этой причине при возведении ленточного фундамента применяется арматура меньшего диаметра. Если строится малоэтажный дом, то оптимально применять арматурные прутья, диаметр которых составляет от 10 до 12мм, иногда этот показатель равен 14мм.

При армировании ленточного фундамента применяются 2 пояса: продольные прутья арматуры укладываются на расстоянии 5см. от поверхности фундамента в его нижней и верхней части. Данное действие выполняется независимо от высоты ленточного основания. Так как продольные прутки несут всю нагрузку, оказываемую на фундамент, рационально использовать ребристую арматуру класса А3.

Вертикальные и поперечные прутки армирующего класса ленточного фундамента несут значительно меньшую нагрузку, поэтому лучше применять гладкую арматуру класса А1. Если ширина ленточного фундамента составляет 40см., то достаточно воспользоваться 4-мя продольными прутками, соответственно 2 снизу и 2 сверху. Когда ситуация предполагает строительство дома на подвижном грунте, либо при условии большей ширины фундамента, правильно применить 3-4 продольных прутка в каждом поясе.

Длина ленточного фундамента жилого дома 8м*10м с 2-мя внутренними стенами будет равняться:

8+10+8+10+8+10 = 54м.

При ширине фундаментного основания в 60см и армировании в 6 продольных ребристых прутьев, их длина составит:

54*6 = 324м.

При ситуации если вертикальные и поперечные прутья устанавливаются с шагом в 0,5м, ширина фундамента – 60см, высота 190см и отступы прутков каркаса по 5см от поверхности основания, то длина гладкой арматуры, диаметром 6мм на каждое соединение составит:

(60-5-5)*2+(190-5-5)*3 = 640см (6,4м)

Итого соединений будет:

48/0,5+1 = 97шт.

Соответственно на них потребуется арматуры:

97*6,4 = 620,80 м.

Каждое из соединений имеет 6 пересечений для вязки арматуры и требует использования 12 кусков вязальной проволоки. Длина проволоки, исходя из расчета на одну связку — составляет 30см. Общий расход такой проволоки на каркас ленточного фундаментного основания:

0,3м*12*97 = 349,20м.

Расчет количества арматуры для столбчатого фундамента

В процессе армирования столбиков фундаментного основания желательно применять арматуру, диаметр которой составляет 10-12мм. Горизонтальные прутья (из гладкой арматуры, диаметр которой равен 6мм) предназначены для связки вертикальных, с целью получения единого каркаса. Вертикальные прутки делаются из ребристой арматуры класса А3.

Чаще всего армирующий каркас столбика выполняется с использованием 2-6 прутков, длиной, которая равна высоте столба. Прутки распределяются равномерно внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40-50см. Когда планируется армирование столбика, длиной 2м и диаметром 40см, то можно остановиться на использовании 4-х арматурных прутков, диаметром 12мм, которые будут располагаться друг от друга на расстоянии 20см. Прутья перевязываются гладкой арматурой, диаметр которой составляет 6мм в 4-х местах.

Расход ребристой арматуры на вертикальные прутья 2м*4 = 8м. Расход гладкой арматуры составит 0,2*4*4 = 3,2м. Соответственно, для 48 столбиков необходимо гладкой арматуры в количестве 3,2м*48 = 153,60м, ребристой — 8м*48 = 384м. К 4-м вертикальным пруткам в столбике крепится 4 горизонтальных. Для связки таких прутков понадобится:

0,3м*4*4 = 4,8м вязальной проволоки.

Для всего фундаментного основания, состоящего из 48 столбов необходимо:

4,8м*48 = 230,40 м проволоки.

сколько нужно, какую использовать, как рассчитать количество, шаг, диаметр

Теоретически (для идеальных условий) фундамент может быть выполнен только из бетонной смеси, которая при достижении проектной прочности хорошо работает на сжатие. Это позволяет эффективно воспринимать любую нагрузку от стен здания. Но, учитывая то, что на конструкцию оказывает воздействие еще и смещение грунта (особенно склонного к пучению), необходимо предусмотреть усиление фундамента при помощи армирования.
Изготовление армирующего каркаса достаточно простой технологический процесс, главное правильно выполнить расчет арматуры для ленточного фундамента и придерживаться нескольких рекомендаций при его монтаже.

Несколько слов о физике работы фундаментных конструкций

Бетон нельзя назвать пластичным материалом, при значительных нагрузках возможна деформация конструкции, и пусть она не будет видна невооруженным глазом, возникающих усилий вполне достаточно для нарушения целостности поверхности (а в некоторых случаях и для полного разрушения).

При любой деформации создаются две особо нагруженные зоны — участки, на которых конструкция сжимается и растягивается. Именно зона растяжения является потенциально опасной, так как бетон очень плохо реагирует на такой тип нагрузки.

Для того чтобы повысить устойчивость к таким нагрузкам и применяется армирование, сталь способна сохранить целостность всей конструкции именно при растяжении.

Наибольшая деформация происходит именно в поверхностных слоях бетона, поэтому армирование в большинстве случаев выполняется путем увязки параллелепипеда из стальных арматурных прутьев с максимально близким их расположением к поверхности. При этом не стоит забывать о том, что сталь и бетон взаимодействуют и на электрохимическом уровне, поэтому расстояние от стержня до поверхности фундамента не должно быть меньше чем 2-3 см (так называемый защитный слой).

Для того чтобы решить, какую арматуру для ленточного фундамента выбрать, необходимо рассмотреть физику работы каркаса в несколько другой плоскости.

Выбор арматуры для фундамента

Диаметр стальной арматуры, применяемой при устройстве фундамента, должен определяться расчетом при проектировании. Большую роль играют предполагаемые нагрузки. Но в частном строительстве чаще всего (к сожалению) пренебрегают этим этапом.

Исходя из сложившейся практики, для армирования выбирают материал с такими параметрами:

  • Постройки небольшого размера или в случае применения стеновых материалов с небольшим удельным весом (каркасная технология, пенобетон, ракушняк) — арматура диаметром 8 мм.
  • Постройки среднего размера, к которым можно отнести большинство загородных домов — арматурный прут диаметром 10-12 мм.
  • Для многоэтажных строений желательно применять арматуру большего сечения (14 мм).

Основную нагрузку несут четыре продольных прута, именно они и работают на растяжение в основном. Поперечные (вертикальные и горизонтальные) перемычки подвергаются гораздо меньшим деформационным усилиям. Поэтому, решая вопрос, какая нужна арматура для ленточного фундамента, можно принять арматуру с уменьшенным сечением для перемычек, это позволит несколько сократить затраты на армирование.

Достаточно много споров идет и по вопросу какую арматуру лучше применять — рифленую или гладкую. Опят же из стремления сэкономить часто выбор падает именно на гладкий прут.

Но стоит помнить о том, что рифленая арматура обеспечивает более качественное сцепление с бетоном, поэтому для продольных прутьев стоит применять именно ее.

Для перемычек вполне допускается применение гладкого прута. Но перед тем, как рассчитать арматуру для ленточного фундамента, задумайтесь о том, что в условиях небольшого частного строительства экономия будет минимальной, а несколько снизить несущую способность фундамента применение гладких прутьев сможет. Не стоит гнаться за мнимой выгодой, лучше всего применять именно рифленую арматуру.

Увязка армирующего каркаса

Основной параметр, определяющий несущую способность арматурного каркаса — шаг установки поперечных перемычек, он должен определяться расчетом. Но во многих случаях и в этом вопросе частный застройщик руководствуется опытом. Чаще всего этот параметр составляет 30-80 см, а лучше всего придерживаться золотой середины, расстояние в 40-50 см будет оптимальным для большинства случаев. Но если предполагается возведение серьезной постройки, стоит все-таки обратиться к профессионалу для выполнения расчета.

Соединение элементов каркаса стоит выполнять только при помощи стальной вязальной проволоки, применение сварки недопустимо.

Дело в том, что сварочные работы приводят к локальному нагреву арматуры в местах соединения, а это меняет физические свойства прута. Кроме того, получаемое соединение будет жестким, и при воздействии растягивающих усилий возможно разрушение каркаса.

Исходя из этого рассчитывая, сколько надо арматуры на ленточный фундамент, следует определить и необходимое количество вязальной проволоки.

Расчет материалов для армирования

В качестве примера рассмотрим расчет потребности в материалах для армирования фундамента длиной (по периметру) 20 м, шириной 0,5 м и высотой 1 м. Шаг монтажа перемычек составляет 0,5 м.

  • Основные продольные прутья 20х4 = 80 метров.
  • Всего на конструкцию понадобится установить 20/0,5 = 40 штук перемычек. Исходя из размеров фундамента, на каждую из них понадобиться (0,5+1)х2 = 3 метра арматуры. А общая потребность составит 40х3 = 120 метров.
  • Каждая перемычка увязывается в двух точках, при этом на вязку уходит примерно полметра проволоки. Получаем примерный расход 40х4х2х0,5 =160 метров. К этому количеству стоит добавить запас для выполнения стыковки продольных арматурных стержней (выполняя эту увязку помнить о том, что при стыковке арматура укладывается внахлест, при этом его длина не должна быть менее 10 диаметров прутка), поэтому в среднем получим цифру 200 метров.

Благодаря этой методике достаточно просто рассчитать, сколько арматуры для армирования ленточного фундамента потребуется. К полученным результатам целесообразно будет добавить 10-15% запас, это позволит избежать необходимости ехать на базу при нехватке материалов.

Несколько особенностей выполнения армирования

Чтобы упростить выполнение работ по вязке армирующего каркаса, прислушайтесь к следующим рекомендациям:

  • Проще всего выполнять увязку каркаса на ровной площадке, и только после этого устанавливать его в траншею. В стесненных условиях останется только состыковать отдельные сегменты армирования.
  • При выполнении небольших объемов работ проволоку можно скручивать обычными плоскогубцами, но скорость выполнения увязки будет невысока. Поэтому стоит приобрести специальный крючок или сделать его самостоятельно. Он представляет собой согнутый в форме буквы «Г» небольшой отрезок стальной катанки, при этом рабочий край необходимо несколько заточить, тогда крючок будет проще вставлять в петлю увязочной проволоки.

К выполнению работ по армированию фундамента стоит отнестись с максимальной ответственностью, от этого будет зависеть долговечность всей постройки.

Расчет арматуры для фундамента: формулы, примеры, характеристики проката

Действующий СНиП 52-01-2003 «Бетонные и железобетонные конструкции» регламентирует требования к бетону, арматуре, а также дает детальные объяснения по расчетной методике некоторых изделий из железобетона. Рассмотрим, как проводится расчет арматурной составляющей для фундамента разных типов.

Оглавление:

  1. Для чего необходимо армирование?
  2. Разновидности арматуры
  3. Какие инструменты понадобятся?
  4. Особенности расчетов

Нужно ли армировать конструкции из бетона?

Для того, чтобы дом прослужил долго и надежно, ему требуется не менее прочная опора. Именно поэтому при возведении нового дома или здания в первую очередь формируется фундаментное основание – плита, сваи или лента из бетонной смеси.

Полученная конструкция отлично распределяет вес строения и передает его на грунт, удерживает здание от разрушения, а также выдерживает вес тяжелых штучных строительных материалов, таких как кирпич, камень, блоки из обычного или ячеистого бетона.

Говоря техническим языком, на верхнюю часть фундамента действует нагрузка на сжатие. Провести расчет ее уровня и скорректировать размеры несложно, но есть еще один нюанс. С противоположной, нижней стороны образуется так называемая зона растяжения. Бетон не пластичен, поэтому не в состоянии компенсировать этот вид напряжения.

Здесь на помощь приходит арматура – стальные стержни круглого сечения, связанные в единый пространственный каркас внутри бетонного тела. По рекомендуемым нормативами правилам оси «скелета» должны располагаться как можно ближе к зонам максимального растяжения и сжатия, то есть к краям фундамента.

Краткая характеристика арматурного проката

Арматура для фундамента выпускается в соответствии с целым набором законодательных актов и нормативов: ГОСТ Р 52544-2006, ГОСТ 5781-82, СТО АСЧМ 7-93, ГОСТ 10884-94 и другие. Для производства используется низко- или высоколегированная углеродистая сталь различных марок для горячего катания или холодного деформирования.

По критерию применения различают два типа арматуры:

1. Монтажные – стержни из металла с гладкой поверхностью толщиной 4-40 мм. Изделию присваивается класс А240 или А1. Основное назначение – формирование опорной части, устанавливаются в вертикальной и поперечной оси. Продаются бухтами по 11,7-12 м или прутами по 6-11,7.

2. Рабочие – стержни с периодическим профилем диаметром 6-80 мм. Присваиваются классы от А2 до А6. Это несущий элемент каркаса, который располагается в продольной (горизонтальной) оси.

Для малоэтажного строительства (здания с суммарной массой не более 80 тонн) применяется монтажная арматура диаметром до 10 мм и рабочая сечением до 16. Если для крепления связок и перекрестий планируется применять сварку, то выбирается продукция, маркированная литерой «С» (например, А500С). Помимо этого выпускаются изделия, обозначенные:

  • Т – термически упрочненные.
  • К – обработанные антикоррозионным покрытием.

Материалы и инструменты

При разработке проекта инженер-архитектор просчитывает необходимое количество стройматериалов для формирования каркаса, включая:

1. Арматуру в погонных метрах.

2. Число связок и перекрестий. Исходя из этого параметра проводится расчет необходимого количества вязальной проволоки или электродов к сварочному аппарату.

3. Сумму и разновидности пластиковых фиксаторов.

Помимо этого потребуются опалубочные материалы (фанера, доска и тому подобное) вязальный крючок или пистолет, ножницы по металлу, а также распиловочный инструмент – болгарка, ножовка.

Нельзя в качестве альтернативы использовать пластиковые бутылки, наполненные песком, металлические уголки, швеллеры, трубы, тросы, сетку-рабицу. Неизвестно, как такой псевдокаркас поведет себя под нагрузкой, велик риск проседания отдельных частей фундамента, преждевременное разрушение основания и стен.

Расчет арматуры

В малоэтажном строительстве наиболее популярен ленточный тип основания. Поэтому в качестве примера приведем методику вычисления параметров каркаса для этой разновидности конструкции.

«Скелет», как правило, имеет два-4 горизонтальных ряда, соединенных между собой поперечными рамками из монтажной арматуры. Интервал между вертикальными секциями варьируется от 40 до 80 см, шаг между горизонтальными – 30-60. Таким образом, для ленточного фундамента высотой 60 см потребуется два продольных уровня, а для основания в 90 см – 3 яруса. Проведем расчет для первого варианта с учетом 10% запаса стали.

Итак, дано:

  • Высота фундамента – 60 см.
  • Ширина – 40 см.
  • Общий периметр – 5х4 м.
  • Интервал между поперечными секциями – 50 см.

Для четырех продольных линий горизонтальной части каркаса потребуется 88 погонных метров (20 м * 4 шт + 10%) рабочего проката.

Для рамок с учетом отступа от всех поверхностей по 5 см и количества секций 41 шт необходимо:

  • 1,4*41+10% ≈ 64 м монтажной стали.
  • Дополнительно количество вязальной проволоки (30 см на одно перекрестие): 0,3*4*41+10% ≈ 55 погонных метров.

Таким образом, арматура для фундамента 5х4 приобретается в количестве 152 погонных метров. Этой конструкции вполне достаточно для небольшого дачного дома, бани, гаража, хозяйственной пристройки. В качестве материала стен можно использовать как ОСП на каркасе, так и кирпич или бетонные блоки.

Теперь проведем расчет количества арматуры для второго варианта. Данные:

  • Высота фундамента – 90 см.
  • Ширина – 50 см.
  • Общий периметр – 6х8 м.
  • Интервал между поперечными секциями – 50 см.

1. Рабочая арматура для ленточного фундамента (3 яруса): 48*6+10 % ≈ 317 погонных метров.

2. Монтажные стальные стержни: 2,5*97+10 % ≈ 267.

3. Вязальная проволока: 0,3*6*97+10 % ≈ 193 погонных метра.

Таким образом, расчет показывает, что на трёхъярусное основание под жилой дом потребуется 584 погонных метра проката.

График гибки стержня опоры

(BBS) — оценка количества стали

График изгиба стержней (BBS) бетонного фундамента содержит детали армирования и общее количество стали, необходимое для строительства фундамента. BBS и количество стальной арматуры, необходимое для простой изолированной опоры, рассчитываются и объясняются на примере тренировки.

Расчет стальной арматуры для изолированной опоры

На рисунке 1 ниже показан вид в разрезе и разрез изолированного фундамента.Детали арматуры, используемой в основании, рассчитываются по детальному чертежу конструкции, подготовленному проектировщиком. На структурном чертеже показано расположение арматуры и их характеристики.

Рис.1. План и вид в разрезе изолированного основания

Подробнее : Пример конструкции изолированной опоры

Детали, полученные из структурного чертежа

Следующие детали получены из чертежей и спецификаций:

  1. Длина опоры = X
  2. Ширина опоры = Y
  3. Высота опоры (Толщина) = h
  4. Диаметр основных стержней арматуры = d м
  5. Диаметр распределительных стержней арматуры = d d
  6. Шаг арматурных стержней = s
  7. Крышка для армирования = c

Формулы для расчета

Из рисунка-1 определяются следующие параметры:

  1. Количество основных стержней арматуры (X-образных стержней)
  2. Количество распределительных стержней арматуры (Y-образных стержней)
  3. Длина резки основных арматурных стержней (см)
  4. Длина резки распределительных арматурных стержней (Cd)
  5. Требуемое количество стали

Исходя из приведенных данных, вычисляются следующие значения:

1. Расчет количества основной арматуры (X-стержней)

На рисунке 1 (c) столбцы x распределены по оси y. Отсюда количество баров:

Нм = (Y / шаг основной арматуры) + 1 уравнение 1

2. Расчет количества распределительной арматуры (Y-образных стержней)

На Рисунке 1 (c) полосы y распределены по оси X. Отсюда количество баров

Nd = (X / расстояние распределения арматуры) +1 Ур.2

3. Длина резки основной арматуры (X-образные стержни)

см1 = [Длина опоры — 2 (крышка)] +2 [Толщина опоры -2 (крышка)] — 2 [Изгиб]

На рисунке

Cm1 = [X-2C] +2 [h-2C] -2 [2d m ] Ур.3

Общая длина резки основной арматуры (см)

см = количество основного армирования x длина резки одного основного стержня

См = Нм x См1

Cm = Nm {[X-2C] +2 [h-2C] -2 [2d m ]} Ур. 4

4. Обрезка распределительной арматуры (Y-образные стержни)

Cd = [Ширина основания — 2 (покрытие)] +2 [Толщина основания -2 (покрытие)] — 2 [Изгиб]

На рисунке

Cd1 = [Y-2C] +2 [h-2C] -2 [2d м ] Ур.5

Общая длина резки основной арматуры

Cd = количество распределительной арматуры x длина резки одиночной распределительной балки

Cd = Nd x Cd1

Cd = Nd {[X-2C] +2 [h-2C] -2 [2d m ]} Ур.6

5. Оценка количества стали

Количество стали определяется по формуле:

W = D 2 L / 162 Ур.7

Примечание. Уравнение 7 получается путем решения формулы:

Вес стали (Вт) = Объем материала (В) x плотность материала

Где, V = Площадь стали x длина стали; Плотность стали = 7850 кг / м 3

Пример — Опора График гибки стержня

Оценка количества стали для опор

Ниже приводится пример изолированного фундамента с указанием технических характеристик и размеров.

Рис.1. Пример плана и поперечного сечения изолированного основания

Детали взяты из чертежа

Следующие детали получены из рисунка-2:

  1. Длина опоры = X = 2 м
  2. Ширина основания = Y = 1,6 м
  3. Высота опоры (Толщина) = h = 0,3 м
  4. Диаметр основных стержней арматуры = d м = 12мм
  5. Диаметр распределительных стержней арматуры = d d = 12 мм
  6. Шаг основных стержней арматуры = s м = 150 мм c / c
  7. Расстояние между распределительными стержнями арматуры = s d = 150 мм c / c
  8. Крышка для армирования = c = 50мм

Исходя из приведенных данных, вычисляются следующие значения:

1.Расчет количества основной арматуры (X-стержней)

Из уравнения 1

Нм = (Y / шаг основной арматуры) + 1

Нм = (1,6 / 0,15) +1

Нм = 12 шт.

2. Расчет количества распределительной арматуры (Y-образных стержней)

Из уравнения 2

Nd = (X / Расстояние распределения арматуры) +1

Nd = (2 / . 15) +1

Nd = 14nos

3. Длина резки основной арматуры (X-образные стержни)

Из уравнения.3

Cm1 = [X-2C] +2 [h-2C] -2 [2d m ]

См1 = [2- (2x,05)] + 2 [.3- (2 x 0,05)] — 2 (2 x 0,012)

См1 = 1,9 + .4-.048

См1 = 2,252 м

Из уравнения 4, Общая длина реза основной арматуры

Cm = Нм {[X-2C] +2 [h-2C] -2 [2d m ]}

См = 11 x 2,252

См = 24,772 м

4. Длина резки распределительной арматуры (Y-образные стержни)

Из уравнения.5,

Cd1 = [Y-2C] +2 [h-2C] -2 [2d м ]

Cd1 = [1,6- (2x,05)] + 2 [.3- (2 x 0,05)] — 2 (2 x 0,012)

Кд1 = 1,5 + .4-.048

Cd1 = 1,852 м

Из уравнения 6, Общая длина реза основной арматуры

Cd = Nd x Cd1

Cd = 14 x 1,852

Cd = 25,928 м

5. Оценка количества стали

Из уравнения 7,

W = D 2 L / 162;

Общее количество стали для основной арматуры,

Втм = (12 х 12 х 24.772) / 162

Втм = 22 кг

Общее количество стали для распределительной арматуры,

Wd = (12x12x25,928) / 162

Wd = 23,05 кг

Примечание: W = D 2 /162 дает вес одиночного стержня

Опора График гибки прутка и количество стали

Количество стержней арматуры, их длина и количество стали для данного изолированного фундамента оценивается и сводится в виде таблицы (Таблица-1).

Таблица 1: График изгиба стержня для изолированной опоры

SL. Нет Тип стержня Диаметр:

Бар

(мм)

Форма стержня №: из бара Длина стержня (м) Общая длина стержня (м) Вес штанги длиной 1 м (кг) Общий вес штанги кг
1 Основная арматура (крестовины) 12 11 2. 252 24,772 0,889 22,02
2 Распределительное усиление

(Y-образные стержни)

12 14 1,852 23,05 0,889 23,05
ИТОГО 45,07

Как рассчитать количество стали в опоре колонны?

Количество стали в фундаменте колонны можно легко рассчитать.Перед расчетом стали внимательно прочтите данный чертеж опоры и отметьте все такие важные моменты, как.

    1. Подножка. (Длина, ширина, толщина).
    2. Диаметр арматуры рельсы.
    3. Будет использоваться марка арматуры.
    4. Шаг арматуры (с / с).
    5. Длина крючка (при необходимости).
    6. Покрытия бетонные подошвы. (Верх и низ).

Давайте решим этот пример, чтобы хорошо понять.

ПРИМЕР:

Предположим, у нас есть основание колонны длиной 2 м, шириной 2 м и толщиной 0,250 м. Основные стержни составляют 12 мм при 150 перекл. / С, а распределительная планка также 12 мм при 150 перекл. / Перекл. Прозрачная крышка основания составляет 50 мм сверху и 75 мм снизу. Рассчитайте количество стали, которое будет использоваться в этой опоре колонны.

v

Данные:

Длина опоры = 2 м.

Ширина опоры = 2 м.

Толщина = 0,250 м

Главный стержень = 12 мм при 150 перекрестках

Распределительный стержень = 12 мм при 150 перекрестках

Прозрачная крышка = 50 мм сверху и по бокам и 75 мм снизу.

Решение:

Первый шаг — вычислить количество стержней, которые будут использоваться в основании.

На втором этапе мы вычисляем длину резки стержней и, наконец, рассчитываем вес стержней арматуры.

ПОДНОЖКИ ГЛАВНОЙ ПАНЕЛИ:

Кол-во основных стержней = (Общее расстояние — прозрачная крышка) / c / c + 1

Кол-во основных стержней = (2 м — (0. 05+ 0,05) / 0,15 + 1

Нет главного бара = 14 баров.

Длина резки одного основного стержня в основании:

Длина = {Общая длина — 2 (половинный диаметр стержня + прозрачная крышка) + 2 (толщина плиты — нижняя и верхняя прозрачная крышка — половина диаметра стержня) }.

Длина = 2 м — 2 (0,006 + 0,05) + 2 (0,250 — 0,075 — 0,05 — 0,006).

Длина = 1,676 м.

Общая длина = длина одного стержня x количество стержней.

Общая длина = 1,676 x 14.

Общая длина = 23.2 / 162,2 x 23,464 м.

Общий вес = 20,84 кг.

ОПОРНАЯ РАСПРЕДЕЛИТЕЛЬНАЯ ШИНА:

Полоса распределения, равная (Общее расстояние — прозрачная крышка) / c / c + 1

Полоса распределения, равная (2 м — (0,05+ 0,05) / 0,15 + 1

Количество стержней = 14 стержней

Длина реза одной основной балки опоры:

Длина = {Общая длина — 2 (Половина диаметра стержня + прозрачная крышка) + 2 (Толщина плиты — нижняя и верхняя прозрачная крышка) — Диаметр стержня — Половина диаметра стержня)}. 2 / 162,2 x 29,428 м.

Общий вес = 26,13 кг.

ЗАКЛЮЧЕНИЕ:

Основной стержень опоры = 12 мм при 150 с / с = 14 узлов = 20,48 кг.

Распределительный стержень опоры = 12 мм при 150 с / с = 14 уз = 26,13 кг.

Приложение Civil Notes: —

1: Измерение количества,

2: Бетон,

3: Сталь, Примечания, доступные в этом приложении для Android.

Нажмите на картинку ниже, чтобы бесплатно загрузить ее из игрового магазина.

Civil Notes: — https://play.google.com/store/apps/details?id=com.engineering.civil.notes.clicks

Калькулятор бетонной арматурной сетки — Дюймовый калькулятор

Введите размеры плиты и размер сетки, используемые для расчета необходимого количества арматуры.

Рассчитать с использованием длины и ширины перекрытия

Расчет с использованием площади перекрытия



Как рассчитать бетонную арматурную сетку

Сетка — популярный материал, используемый для армирования бетонных плит и заливки в качестве замены арматуры или в дополнение к арматуре. Количество арматуры, необходимой для проекта, можно рассчитать за несколько простых шагов.

Шаг первый: расчет площади перекрытия

Первый шаг к оценке арматуры — определить размер бетонной плиты, которая будет заливаться. Если вы уже знаете эту цифру, вы можете перейти ко второму шагу.

Площадь заливки можно найти, умножив длину в футах на ширину в футах. В результате получается квадратный метр плиты.

Вот формула для определения площади:

площадь = длина × ширина

Для фигур, отличных от прямоугольника, вам понадобится соответствующая формула для вычисления площади или вы можете использовать калькулятор площади в квадратных футах.

Шаг второй: расчет покрытия сетки

Второй шаг — найти покрытие рулона или листов сетки, которые будут использоваться для проекта. Иногда покрытие в квадратных футах предоставляется производителем, но если нет, его можно найти, используя формулу площади выше.

Шаг третий: разделение площади перекрытия на площадь армирования

Последний шаг в оценке количества рулонов или листов арматурной сетки — разделить квадратные метры плиты на квадратные метры армирующей сетки. Это формула:

необходимая сетка = площадь плиты ÷ площадь сетки

Например, давайте найдем количество рулонов сетки размером 5 x 50 футов, необходимое для усиления плиты размером 25 на 25 футов.

Сначала найдите площадь плиты.

площадь = 25 ′ × 25 ′
площадь = 625 кв. футов

Затем найдите покрытие рулона.

покрытие = 5 ′ × 50 ′
покрытие = 250 кв. футов

Наконец, разделите площадь плиты на покрытие.

Необходимые рулоны = 625 кв. футов ÷ 250 кв. футов необходимо
рулонов = 2.5

Таким образом, для усиления плиты размером 25 x 25 футов потребуется 2 1/2 рулона 5 x 50 футов.

Как учитывать притирку

При расчете материала арматурной сетки необходимо учитывать нахлест. Притирка необходима для повышения прочности по краю сетки и противодействия растрескиванию.

Чтобы учесть притирку, рассчитайте нахлест как процент необходимого дополнительного материала. Формула для определения процента перекрытия:

процент притирки = перекрытие ÷ ширина арматуры

Например, позволяет найти процент притирки для нахлеста 6 дюймов при использовании рулона сетки шириной 5 футов.Обратите внимание, что 5 ′ равно 60 ″, что является значением, используемым в формуле ниже.

процент притирки = 6 ″ ÷ 60 ″
процент притирки = 0,10

Таким образом, для нахлеста шириной 6 дюймов потребуется 10% дополнительного материала, потому что 0,10 равно 10%.

Не забудьте попробовать наш калькулятор бетона для следующей заливки.

График изгиба стержней для опор | Оценка армирования опор

График изгиба стержней играет жизненно важную роль при строительстве высотных зданий.Очень важно изучить График изгиба стержней, чтобы узнать количество стальной арматуры, необходимое для каждого компонента здания.

Для Предположим, рассмотрим случай высотных зданий. Требуются тонны стали для завершения 10-этажного здания. Невозможно заказать сразу всю сталь, необходимую для всей конструкции, это создает проблемы с пространством, а также сталь подвержена коррозии при контакте с водой (дождем). Чтобы избежать этого, высотное здание заказывает арматуру (сталь) согласно требованиям.Во-первых, они находят Расчет стальной арматуры в опорах (количество стали) [График изгиба стержней для опор], необходимый для строительства опор. После завершения опор переходят к следующему заказу и так далее.

Если вы не знакомы с графиком гибки стержней, см. Раздел Основы графика гибки стержней

, если вы хотите узнать о различных типах опор, проверьте здесь Различные типы опор

Процедура определения количества сталь, необходимая для опор. Мы рассматриваем нижеследующий план опор.

Наблюдения из приведенного выше рис .:

  • F1, F4, F7 — ровная опора (1,0 × 1,0 × 0,8)
  • F2 — ступенчатая опора (0,9 × 0,9 × 1,35)
  • F3, F8 — Изолированная опора (0,9 × 0,9 × 0,5)
  • F5 — Комбинированная Изолированная опора (4,2 × 1,7 × 0,9)
  • F6 — Опора для обуви (0,6 × 0,6 × 0,4)

Истинные размеры и формы опор решаются и разрабатываются инженером-строителем на основе истории грунта, типа конструкции, общей ожидаемой нагрузки конструкции. Все размеры вышеперечисленных столбцов рассматриваются только в целях пояснения.

Мы используем различные типы сетки (арматуры) в фундаментах согласно проекту. Здесь вы можете сослаться на различные типы армирования, используемые в опорах.

Помните, что сталь, необходимая для строительства, заказывается в килограммах или количестве стержней. Стандартный размер каждой планки 12м. Окончательный результат расчета BBS выражается в килограммах или количестве «12-метровых» баров.

Чтобы упростить расчет, он разделен на две части: расчет столбца X и расчет столбца Y.

Полосы X — это горизонтальные полосы в направлении X, а полосы Y — вертикальные полосы, проецируемые в направлении Y.

  1. Вычтите бетонное покрытие, чтобы найти размеры стержней.
  2. Найдите длину одиночных полос X и Y
  3. Найдите общую длину полос X. & Y-образные стержни
  4. Рассчитайте вес стали, необходимой на 1 м.
  5. Рассчитайте общее количество требуемых стержней длиной 12 м.
  6. Найдите общий вес необходимой стали.

Для расчета общего количества стали, необходимой для ровной опоры, мы принимаем эти размеры для стержней.

Принято: —

  • Размеры опоры составляют 1,0 × 1,0 × 0,9 (длина × ширина × глубина)
  • Обычная сетка используется для опор F1, F4, F7
  • Диаметр поперечных стержней составляет 16 мм (диаметр 16 мм при 100 мм C / C)
  • Диаметр Y-образных стержней составляет 12 мм (Диаметр 12 мм при 100 мм C / C)
  • , что означает, что расстояние между центрами X-стержней и Y-образными стержнями составляет 100 мм

Помните, что для армирования опор необходимо использовать подходящее бетонное покрытие, чтобы защитить его от коррозии.

Уменьшение бетонного покрытия:

По условию, бетонное покрытие 0,1 м снимается со всех сторон сетки. Истинные размеры после вычета 0,8 × 0,8 (длина и ширина)

Более подробную информацию см. На изображении ниже:

9000
Длина

Каждый стержень X

= 0,8 м
Длина из

Каждый Y-образный стержень

= 0,8 м
No.из стержней X [(длина стержня Y) / шаг] +1

= [0,8 / 0,1] +1

= 9 стержней

Количество стержней Y [(длина стержня X) / Интервал] +1

= [0,8 / 0,1] +1

= 9 бар

Общая длина

стержней X

= длина каждой стержня X ×

Число стержней X

= 0,8 × 9 = 7,2 м

Общая длина

Y-образных стержней

= Длина каждого Y-образного стержня ×

No.Y-образных стержней

= 0,8 × 9 = 7,2 м

Общее количество ’12 м’

X стержней

= 7,2 / 12

= 0,6 бара

Общее количество ’12 м’

Y-образные стержни

= 7,2 / 12

= 0,6 бар

Вес стали

, необходимый для

1 м стержня 16 мм

= D 2 /162

= 16 2 /162

= 16 2 /162

= 1,58 кг / м

Общий вес

стали

требуется для X-образных стержней

= 1. 58 × 7,2

= 11,37 кг

Вес стали

, необходимый для

1 м стержня диаметром 12 мм

= D 2 /162

= 12 2 /162

кг / 0002 = м

Общий вес

стали

требуется для Y-образных стержней

= 0,88 × 7,2

= 6,33 кг

Общая масса

= Вес стали, необходимой для стержней X + Вес стали, необходимого для стержней Y

= 11.37 кг + 6,33 кг = 17,70 кг

Для расчета общего количества стали, необходимой для изолированного основания, мы принимаем следующие размеры стержней.

Принято: —

  • Сетка с крюком принята для опор F3, F8
  • Размеры опор составляют 0,9 × 0,9 × 0,5 (длина × ширина × глубина)
  • Диаметр поперечных стержней составляет 16 мм (диаметр 16 мм при 100 мм C / C)
  • Диаметр Y-образных стержней составляет 12 мм (Диаметр 12 мм при 90 мм C / C)
  • , что означает, что расстояние от центра до центра между стержнями X составляет 100 мм и стержни Y составляет 90 мм

Помните Правильное бетонное покрытие должно использоваться для армирования в опорах, чтобы противостоять коррозии.

Уменьшение бетонного покрытия:

По условию, бетонное покрытие 0,1 м снимается со всех сторон сетки. В сетке с крючком на конце каждой планки предусмотрен крючок. Каждый стержень имеет два конца, поэтому длина крюка включается в расчет длины стержня

Длина крюка = 9d (d — диаметр стержня)

Общее количество крюков для каждого стержня = 2

Истинные размеры после вычета бетонного покрытия длина = (0,7 м + 2x9d) и ширина = (0.7m + 2x9d)

Подробную информацию см. На изображении ниже

Вес Mesook

= Вес стали, необходимой для стержней X + Вес стали, необходимого для стержней Y

= 12.48 кг + 7,25 кг = 19,73 кг

Для расчета общего количества стали, необходимой для ровной опоры, мы принимаем эти размеры для стержней.

Принято: —

  • Сетка крюка принята для опор F2
  • Размеры опор 0,9 × 0,9 × 1,35 (длина × ширина × глубина)
  • Диаметр поперечных стержней 16 мм (Диаметр [защищен электронной почтой] C / C)
  • Диаметр Y-образных стержней составляет 20 мм (Dia [email protected] C / C)
  • , что означает, что расстояние от центра до центра между стержнями X составляет 110 мм, и стержни Y составляет 115 мм

Помните, что для армирования опор необходимо использовать правильное бетонное покрытие, чтобы защитить его от коррозии.

Уменьшение бетонного покрытия:

По условию, бетонное покрытие 0,1 м снимается со всех сторон сетки. В сетке с крючком на конце каждой планки предусмотрен крючок. Каждый стержень имеет два конца, поэтому длина крюка включается в расчет длины стержня

Длина крюка = 9d (d — диаметр стержня)

Общее количество крюков для каждого стержня = 2

Истинные размеры после вычета бетонного покрытия это длина = (0,7 м + 2 × 9d) и ширина = (0.7 м + 2 × 9d)

Подробную информацию см. На изображении ниже

Длина

Каждая X-планка

= 0,7 + 2 × 9d

d = 16 мм = 0,016 м

= 0,7 + 2 × 9 × 0,016

= 0,988 м

Длина

Каждый стержень Y

= 0,7 + 2 × 9d

d = 12 мм = 0,012 м

= 0,7 + 2 × 9 × 0,012

= 0,916 м

Количество стержней X [(длина стержня Y) / интервал] +1

= [0. 7 / 0,1] +1

= 8 стержней

(Не учитывайте длину крюка

при расчете количества стержней)

Количество стержней Y [(Длина стержня X) / расстояние] +1

= [0,7 / 0,09] +1

= 9 бар

Общая длина

полосок X

= Длина каждой полосы X ×

Число полосок X

= 0,988 × 8 = 7,9 м

Общая длина

Y-образных стержней

= Длина каждого Y-образного стержня ×

No.Y-образных стержней

= 0,916 × 9 = 8,24 м

Общее количество ’12 м’

X стержней

= 7,9 / 12

= 0,65 бар

Общее количество ’12 м’

Y-образные стержни

= 8,24 / 12

= 0,68 бар

Вес стали

, необходимый для

1 м стержня 16 мм

= D 2 /162

= 16 2 /162

= 1,58 кг / м

Общий вес

стали

требуется для X-образных стержней

= 1. 58 × 7,9

= 12,48 кг

Вес стали

, необходимый для

1 м стержня диаметром 12 мм

= D 2 /162

= 12 2 /162

кг

= м

Общий вес

стали

требуется для Y-образных стержней

= 0,88 × 8,24

= 7,25 кг

9000 9000 9000 Вес 9000 9000 9000

= Вес стали, необходимой для стержней X + Вес стали, необходимого для стержней Y

= 12.48 кг + 15,64 кг = 28,12 кг

Для расчета общего количества стали, необходимой для ровной опоры, мы принимаем эти размеры для стержней.

Помните Правильное бетонное покрытие должно использоваться для армирования опор для защиты от коррозии.

Уменьшение бетонного покрытия:

По условию, бетонное покрытие 0,1 м снимается со всех сторон сетки. В сетке, расширенной до глубины основания, дополнительная полоса изгибается в сторону глубины.

Длина

Каждый стержень X

= 0,7 + 2 × 9d

d = 16 мм = 0,016 м

= 0,7 + 2 × 9 × 0,016

= 0,988 м

Длина

Каждый стержень Y

= 0,7 + 2 × 9d

d = 12 мм = 0,012 м

= 0,7 + 2 × 9 × 0,020

= 1,06 м

Количество стержней X [(длина стержня Y) / расстояние] +1

= [0. 7 / 0,11] +1

= ~ 7 бар

(Не учитывайте длину крюка

при расчете количества стержней)

Количество стержней Y [(длина стержня X) / расстояние ] +1

= [0,7 / 0,115] +1

= ~ 6 бар

Общая длина

стержней X

= Длина каждой стержня X ×

Число стержней X

= 0,988 × 7 = 7,9 м

Общая длина

Y-образных стержней

= Длина каждого Y-образного стержня ×

No.Y-образных стержней

= 1,06 × 6 = 6,36 м

Общее количество ’12 м’

X стержней

= 7,9 / 12

= 0,65 бар

Общее количество ’12 м’

Y-образные стержни

= 6,36 / 12

= 0,53 бар

Вес стали

, необходимый для

1 м стержня 16 мм

= D 2 /162

= 16 2

/162

= 1,58 кг / м

Общий вес

стали

требуется для X-образных стержней

= 1. 58 × 7,9

= 12,48 кг

Вес стали

, необходимый для

1 м стержня 12 мм

= D 2 /162

= 20 2 /162

63

= м

Общий вес

стали

требуется для Y-образных стержней

= 2,46 × 6,36

= 15,64 кг

9,48 кг

9,48 кг до глубины основания

= Вес стали, необходимой для X-стержней + Вес стали, необходимого для Y-стержней

= 9,48 кг + 9,48 кг = 18,96 кг

Для расчета общего количества стали необходимые для комбинированной опоры, мы принимаем эти размеры для стержней.

Принято: —

  • Сетка с крючками обычно используется для опор F5.
  • Размеры опор 4,2 × 1,7 × 0,9 (длина × ширина × глубина)
  • Диаметр стержней X составляет 12 мм (Диаметр [защищено по электронной почте] C / C)
  • Диаметр стержней Y составляет 12 мм (Диаметр [электронная почта защищена] C / C)
  • , что означает расстояние между центрами между стержнями X и Y составляет 100 мм

Помните, что для армирования опор необходимо использовать подходящее бетонное покрытие для защиты от коррозии .

Уменьшение бетонного покрытия:

По условию, бетонное покрытие 0,1 м снимается со всех сторон сетки. В сетке, расширенной до глубины основания, дополнительная полоса изгибается в сторону глубины.

Длина

Каждый стержень X

= 0,4 + 0,3 + 0,3

= 1,0 м

Длина

Каждый стержень Y

= 0,4 + 0,3 + 0,3

= 1,0 м

Кол-во стержней X [(Длина стержня Y) / интервал] +1

= [0,4 / 0,08] +1

= ~ 6 бар

(Не включать дополнительный стержень

длина в расчет количества стержней)

Кол-во стержней Y [(длина стержня X) / расстояние] +1

= [0.4 / 0,08] +1

= ~ 6 бар

Общая длина

стержней X

= Длина каждого стержня X ×

Число стержней X

= 1,0 × 6 = 6 м

Общая длина

Y-образных стержней

= Длина каждого Y-образного стержня ×

Количество Y-образных стержней

= 1. 0 × 6 = 6 м

Общее количество 12-метровых стержней

X-стержней

= 6/12

= 0,5 бар

Общее количество 12 м

Y-образных стержней

= 6./ 12

= 0,5 бар

Вес стали

, необходимый для

1 м стержня 16 мм

= D 2 /162

= 16 2 /162

= 1,58 кг / м

Общий вес

стали

требуется для X-образных стержней

= 1,58 × 6

= 9,48 кг

Вес стали

9000 2 шт.

= D 2 /162

= 12 2 /162

= 1.58 кг / м

Общий вес

стали

требуется для Y-образных стержней

= 1,58 × 6

= 9,48 кг

Требуемый вес
Длина

Каждый стержень X

= 4,2 + 2 × 9d

d = 12 мм = 0,012 м

= 4 + 2 × 9 × 0,012

= 4,41 м

Длина

Каждая полоса Y

= 1,7 + 2 × 9d

d = 12 мм = 0. 012 м

= 1,7 + 2 × 9 × 0,012

= 1,91 м

Кол-во стержней X [(длина стержня Y / шаг] +1

= [1,7 / 0,1] +1

= 18 стержней

(Не учитывайте длину крюка

при расчете количества стержней)

Количество стержней Y [(Длина стержня X) / расстояние] +1

= [ 4,2 / 0,1] +1

= 43 бара

Общая длина

стержней X

= длина каждого стержня X ×

No.из X-образных стержней

= 4,41 × 18 = 79,38 м

Общая длина

Y-образных стержней

= Длина каждого Y-образного стержня ×

Количество Y-образных стержней

= 1,91 × 43 = 82,13 м

Общее количество 12-метровых стержней

X стержней

= 79,38 / 12

= 6,6 бар

Общее количество 12-метровых стержней

Y

= 82,13 / 12

= 6,84 бар

Вес стали

требуется для

1 м стержня 16 мм

= D 2 /162

= 12 2 /162

= 0. 88 кг / м

Общий вес

стали

требуется для X-образных стержней

= 0,88 × 79,38

= 69,85 кг

для стали

1 м прутка 12 мм

= D 2 /162

= 12 2 /162

= 0,88 кг / м

Общий вес

сталь

требуется баров

= 0.88 × 82,13

= 72,27 кг

Общий вес сетки с крючками

= Вес стали, необходимой для X-образных стержней + Вес стали, необходимого для Y-образных стержней

= 69,85 кг + 72,27 кг = 142,12 кг

Резюме приведенного выше расчета: —

Общий вес стали, необходимой для вышеуказанного плана

= Общий вес стали, необходимой для X-стержней + Общий вес стали, необходимого для Y-стержней

= 150. 88 кг + 130,88 кг = 281,76 кг = 0,28 тонны

НРАВИТСЯ НА FACEBOOK

Не забудьте поделиться с друзьями! Поделиться — это забота 🙂

Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт в Whatsapp +9700078271 как Civilread и отправьте нам сообщение « JOIN»

Сколько арматуры необходимо для фундамента 10×10. Сколько арматуры нужно на фундамент

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента.Именно от его качества в первую очередь будет зависеть долговечность и безопасность постройки. Чтобы залить его бетоном и уложить арматуру монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно просчитав расход материалов, их количество, а также стоимость. Особое внимание стоит обратить на то, сколько арматуры нужно приобрести, чтобы надежно укрепить фундамент.

Сколько металлической арматуры потребуется для фундамента, проще всего рассчитать на примере фундамента размером 10 х 10 м.

Поскольку арматурный каркас — один из самых дорогих базовых элементов, во избежание лишних затрат необходимо тщательно рассчитывать расход арматуры на куб или весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры, используется следующая формула: L = 4xP, где:

  • «L» — количество материала, которое необходимо для продольных несущих стержней арматуры;
  • «П» — периметр фундамента.

Сколько арматуры нужно для перемычек считается по несколько иной формуле: L = 10xP. Разница в формулах объясняется тем, что на создание перемычек материала нужно более двух раз.

В данном случае используются фитинги диаметром от 10 до 12 мм. Стержни должны иметь два ремня, надежно соединенных друг с другом.

Каждый такой пояс представляет собой армирующую сетку с диаметром ячеек около 20 см. При условии, что толщина каркаса около 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, то расход арматуры достаточно прост: на 10 метров плиты понадобится 51 металлический стержень, длина каждого из которых составляет 10 метров. Для перпендикулярной сетки понадобится такое же количество стержней. Суммарный расход арматурных стержней на одну ленту составит 102 стержня. Сколько прутков понадобится для второго армирующего пояса, посчитать будет еще проще: 102х2 — 204.

Расход арматуры на куб.м бетона

Отдельно следует учитывать расход арматуры на м 3 бетона.Расчет производится по действующему ГОСТу индивидуально в каждом отдельном случае. Это связано с тем, что характеристики самого бетона могут варьироваться в широких пределах в зависимости от наполнителя и добавок.

Для усиления фундамента чаще всего используется стальная оребренная арматура диаметром от 8 до 14 мм. Такая поверхность обеспечивает максимальное сцепление с бетонным слоем. На фундамент 10 на 10 в среднем расходуется 150-200 кг арматуры на каждый куб бетона (для колонн расход от 200 до 250 кг на куб бетона).В последнее время в процессе строительства применяют арматуру из стекловолокна. Стоимость его немного выше стоимости металлического аналога. Но если посчитать, сколько таких арматурных стержней нужно на м 3, то, скорее всего, использование композитной арматуры для фундамента будет намного выгоднее. Как правило, стоимость композитной арматуры в среднем вдвое меньше стоимости стальной. Это связано с тем, что расход на куб бетона у стержней примерно одинаков, но вес композита намного меньше.

Чтобы рассчитать расход стержней на куб бетона и не ошибиться, в принципе это не так уж и сложно. Вам нужно только знать, сколько м 3 бетона будет использовано для заливки фундамента. Если вы боитесь ошибиться в расчете арматуры на куб бетона, всегда можно прибегнуть к помощи профессионалов. Они с максимальной точностью рассчитают расход материалов на м 3 раствора и при необходимости также проведут кладку самого фундамента, а также его армирование.

Сколько штуцеров нужно для ленточного фундамента 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, его общая длина будет 10х (10х4) = 50 м. При ширине основания 40 см необходимо уложить три арматурных стержня, чтобы заложить прочный и прочный фундамент. А так как у ленточного фундамента должно быть 2 пояса, то брусков нужно 6. Умножьте это число на длину прута (10 м) и получите результат. Для того, чтобы качественно укрепить ленточный фундамент потребуется потратить 60 м стержней. Кроме того, нужно будет рассчитать количество поперечных стержней. При длине ячейки 50 см размер планки должен быть 30 см. Таким образом, с одной стороны основания потребуется арматура 90 мм, а поскольку рассматриваемый ленточный фундамент имеет пять лент, итоговая цифра составит 450 м.

Сколько арматуры необходимо для фундамента из плит 10х10

Для создания площадки сделайте фундамент в виде плиты (фундамент плиты). Перед тем, как начать заливку фундамента, нужно насыпать слой песка с щебнем, засыпать небольшим слоем раствора и разложить арматуру. Обычно для этой цели используются стержни диаметром 12 мм. Размер ячеек в данном случае составляет 20 мм, а для укладки армирующего слоя используется двухленточная система.

С размером базовой пластины 10х10 м, десять стержней необходимы на погонный метр. Соответственно на 10 м — 50 шт. Добавьте сюда 50 поперечных стержней и получите расход материала на ленту — 50 стержней. Так как вам потребуется два ремня, полученное количество стержней умножаем на это число и получаем необходимое количество материала — 100 стержней.

Сколько арматуры необходимо для столбчатого фундамента 10х10. Для армирования колонного фундамента потребуются арматурные стержни сечением от 10 до 12 мм. Устанавливаются вертикально с шагом от 10 до 15 см. На каждую колонку приходится 4 стержня. Чтобы рассчитать количество арматуры, нужно знать общее количество всех колонн. Узнать эту цифру можно из конструкторской документации.

Расчет арматуры для фундамента — важный этап его проектирования, поэтому его необходимо проводить с учетом требований СНиП 52-01-2003 по выбору класса арматуры, сечения и необходимого ее количества.

Для начала нужно понять, зачем нужна металлическая арматура в монолитном бетонном основании. Бетон после набора промышленной прочности отличается высокой прочностью на сжатие и значительно меньшей прочностью на разрыв. Неармированное бетонное основание при набухании грунта склонно к растрескиванию, что может привести к деформации стен и даже разрушению всего здания.

Расчет арматуры плитного фундамента

Пример расчета

Дом выполнен из газобетонных блоков, устанавливается на плиточный фундамент толщиной 40 см на среднесуглинистых суглинках.Габаритные размеры дома — 9х6 метров.


Расчет арматуры для ленточного фундамента

Основная растягивающая нагрузка приходится на ленту, то есть она направлена ​​продольно. Поэтому для продольной арматуры выбирается брус толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных стяжек допускается брать пруток меньшего диаметра — от 6 до 10. мм. В целом принцип расчета аналогичен расчету армирования плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилие сломать ленточный фундамент может быть намного больше.

Пример расчета

Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота — 1 метр. Размеры дома 6х12 метров. Почва — супесчаный пучин.

  1. Для выполнения ленточного фундамента обязательно устраиваются две арматурные сетки. Нижняя армирующая сетка предотвращает разрыв ленты фундамента при проседании грунта, верхняя — при пучении.
  2. Шаг сетки выбирается 20 см. Для устройства фундаментной ленты 0.4 / 0,2 = 2 продольных стержня в каждом слое армирования.
  3. Диаметр продольного бруса для деревянного дома 12 мм. Для выполнения двухслойного армирования двух длинных сторон фундамента потребуется 2 · 12 · 2 · 2 = 96 метров бруса.
  4. Для коротких сторон 2 · 6 · 2 · 2 = 48 метров.
  5. Для поперечных стяжек выберите стержень диаметром 10 мм. Шаг укладки — 0,5 м.
  6. Рассчитываем периметр ленточного фундамента: (6 + 12) · 2 = 36 метров.Полученный периметр делят по шагу: 36 / 0,5 = 72 поперечных стержня. Их длина равна ширине фундамента, следовательно, общее количество 72 · 0,4 = 28,2 м.
  7. Для вертикальных стяжек мы также используем стержень D10. Высота вертикальной арматуры равна высоте фундамента — 1 м. Количество определяют по количеству пересечений, умножая количество поперечных стержней на количество продольных стержней: 72 · 4 = 288 штук. При длине 1 м общая длина составит 288 м.
  8. Таким образом, для выполнения армирования ленточного фундамента вам потребуется:
  • 144 метра стержня класса A-III D12;
  • 316,2 метра стержня класса A-I D10.
  • По ГОСТ 2590 находим его массу. Погонный метр прутка Д16 весит 0,888 кг; барометр D6 — 0,617 кг. Рассчитаем общую массу: 144 · 0,88 = 126,72 кг; 316,2 · 0,617 = 193,51 кг.

Расчет вязальной проволоки: количество стыков можно рассчитать по количеству вертикальной арматуры, умножив его на 2 — 288 · 2 = 576 стыков.Расход провода на одно подключение 0,4 метра. Расход проволоки составит 576 · 0,4 = 230,4 метра. Вес 1 метра проволоки диаметром d = 1,0 мм составляет 6,12 г. Для вязания арматуры фундамента потребуется 230,4 · 6,12 = 1410 г = 1,4 кг проволоки.

И его формы. Тип и размеры фундамента определяются с учетом расчетных нагрузок и. Ранее в качестве примера мы рассчитывали нагрузки на фундамент (изделие) для дома размером 6 м на 10 м с двумя внутренними стенами.В этой статье мы рассчитаем количество арматуры и вязальной проволоки для одного дома.

Расчет количества арматуры для армирования плитного фундамента

Исходя из этого типа фундамента нам нужна арматура (арматура класса А3) диаметром 10 мм и более. Чем больше диаметр арматуры, тем прочнее фундамент.

Выбор толщины бруса зависит от веса дома и. Если несущая способность почвы достаточно высока, т.е.е. почва плотная и непористая, фундамент будет меньше деформироваться, а плита будет менее устойчивой. Чем больше вес дома, чем больше нагрузка на фундамент, тем устойчивее он должен быть. При строительстве легкого деревянного, каркасного, панельного дома на земле с хорошей несущей способностью. Можно использовать фурнитуру диаметром от 10 мм. И, наоборот, для плитного фундамента тяжелого дома на мягком грунте потребуется арматура диаметром от 14 мм до 16 мм.

Как, делают с шагом сетки 20 см.Для дома размером 6 м х 10 м необходимо проложить: (6 / 0,2 + 1) + (10 / 0,2 + 1) = 31 (бруски по 6 м) + 51 (прутья по 10 м) = 82 стержни. В фундаменте плиты 2 пояса армирования — верхний и нижний, поэтому количество стержней увеличивается вдвое. Получается:

82 * 2 = 164 стержня, в том числе 62 стержня по 6 м и 102 стержня по 10 м. Итого 62 * 6 + 102 * 10 = 1392 м арматуры.

Верхняя сетка должна соединяться с нижней, соединения производятся на каждом пересечении продольных стержней арматуры с поперечными.Количество подключений составит: 31 * 51 = 1581 шт. При толщине плиты 20 см и расстоянии каркаса от поверхности плиты 5 см для соединения потребуются прутки длиной 20-5-5 = 10 см или 0,1 м, общая длина прутков для соединение 1581 * 0,1 = 158,1 м.

Общее количество арматуры на плиточном фундаменте: 1392 + 158,1 = 1550,1 м.

Расчет количества вязальной проволоки: в каждой точке пересечения столбиков у нас будет две — соединение продольной планки с поперечной и их последующее вязание вертикальной планкой.Количество соединений в верхнем поясе 31 * 51 = 1581 шт., В нижнем ремне то же самое. Всего подключений 1581 * 2 = 3162 шт.

Для каждого вязания армирования потребуется проволока двойной вязки длиной 15 см или сеткой 30 см.

Общее количество вязальных проволок равно количеству соединений, умноженному на количество вязок в каждом соединении, умноженному на длину проволоки на одну вязку: 3162 * 2 * 0,3 = 1897,2

Армирование ленточного фундамента

Расчет количества арматуры для усиления ленточного фундамента

Поддается изгибу в гораздо меньшей степени, чем плитный фундамент, поэтому для усиления ленточного фундамента применяется арматура меньшего диаметра.При строительстве малоэтажного дома часто используют арматуру диаметром 10 мм — 12 мм, реже — 14 мм.

Независимо от высоты ленточного фундамента при его армировании применяют два пояса: продольные стержни арматуры укладываются на расстоянии 5 см от поверхности ленточного фундамента в его верхней и нижней частях. Продольные стержни принимают нагрузку на фундамент, поэтому используется ребристая арматура (арматура класса А3).

Поперечные и вертикальные стержни арматурного каркаса ленточного фундамента не выдерживают такой нагрузки и могут быть выполнены из гладкой арматуры (арматура класса А1).

При ширине ленточного фундамента 40 см будет достаточно четырех продольных стержней — двух сверху и двух снизу. При большей ширине фундамента или при строительстве фундамента на подвижном грунте, а также при строительстве тяжелого дома необходимо при армировании использовать большее количество продольных стержней в каждом поясе (3 или 4).

Длина ленточного фундамента под дом 6 м на 10 м с двумя внутренними стенами будет 6 + 10 + 6 + 10 + 6 + 10 = 48 м

При ширине фундамента 60 см и армировании в 6 продольных оребренных стержней их длина будет 48 * 6 = 288 м.

Поперечные и вертикальные штанги можно устанавливать с шагом 0,5 м. При ширине фундамента 60 см, высоте 190 см и отступе стержней каркаса 5 см от поверхности фундамента длина гладкой арматуры диаметром 6 мм на одно соединение составит (60-5-5) * 2 + (190-5-5) * 3 = 640 см или 6,4 м, общее количество соединений составит 48 / 0,5 + 1 = 97 шт., На них потребуется 97 * 6,4 = 620,8 м арматуры.

Каждое такое соединение имеет 6 пересечений для вязания арматуры и потребует 12 отрезков вязальной проволоки.Длина проволоки на один пучок — 30 см, общий расход вязальной проволоки на каркас для ленточного фундамента составит 0,3 м х 12 х 97 = 349,2 м.

Расчет количества арматуры для столбчатого фундамента

При армировании фундаментных колонн достаточно использовать арматуру диаметром от 10 мм до 12 мм. Вертикальные стержни изготавливаются из ребристой арматуры (класс арматуры А3). Горизонтальные стержни используются только для соединения вертикальных стержней в единую раму, изготовленную из гладкой арматуры небольшого диаметра (достаточно 6 мм). В большинстве случаев арматурный каркас колонны состоит из 2-6 стержней длиной, равной высоте колонны, стержни равномерно распределены внутри колонны. Вертикальные стержни соединяются по высоте колонны на расстоянии 40-50см.

Для армирования колонны диаметром 40 см и длиной 2 метра можно ограничиться четырьмя стержнями арматуры диаметром 12 мм, расположенными на расстоянии 20 см друг от друга, перевязанными гладкой арматурой диаметром 6 мм в четырех местах.

Расход ребристой арматуры на вертикальные стержни 2 м * 4 = 8 м, расход гладкой арматуры 0,2 * 4 * 4 = 3,2 м.

Таким образом, для 48 колонн понадобится ребристая арматура 8 м * 48 = 384 м, гладкая 3,2 м * 48 = 153,6 м

Каждая из четырех горизонтальных полос в столбце прикреплена к четырем вертикальным. Для их вязания необходимо 0,3 м * 4 * 4 = 4,8 м вязальной проволоки. На весь фундамент из 48 колонн 4,8 м * 48 = 230.Потребуется 4 м провода.

Расчет стоимости арматуры для фундамента

Рассчитав количество арматуры в погонных метрах, мы можем рассчитать ее вес и узнать стоимость. Для этого нам понадобится таблица зависимости от его диаметра. Формула для расчета: (количество арматуры в погонных метрах) * (вес одного погонного метра арматуры для соответствующего диаметра) * (стоимость одной тонны арматуры) / 1000.

Фундамент служит опорой для здания, его основной несущей конструкции, которая воспринимает и равномерно распределяет нагрузку от возведенной над ним конструкции.Обычно для строительства жилых домов используют ленточный, плитный или свайный фундамент. Выбор типа и мощности фундамента определяется структурой грунта и конструктивными особенностями возводимого здания.

Какое количество арматуры необходимо для фундамента, решается на основе расчета, выполненного для каждого отдельного здания.

Если расчет неверен и фундамент недостаточно прочен, дом может покоситься и обрушиться.С другой стороны, неоправданное увеличение мощности фундамента многократно увеличивает стоимость строительства, что тоже не приветствуется.

Количество и диаметр арматуры, способ ее укладки и шаг обвязки зависят от типа фундамента и характеристик участка.

Расчет арматуры для монолитного (плитного) фундамента

Монолитный (плитный) фундамент чаще всего применяется при строительстве жилых домов.Его прочность напрямую зависит от диаметра арматуры. Если легкий дом возводится на грунте с хорошей устойчивостью, то для закладки фундамента подойдет стальной арматурный стержень сечением 10 мм, если тяжелая конструкция возводится на слабом грунте, то арматура должна быть не менее 14–16 мм.

Чтобы узнать, сколько арматуры нужно на фундамент, нужно исходить из следующих данных:

  • в монолитном фундаменте арматурный каркас монтируется по всей площади в виде ячеек 15–20 см;
  • На 1 м фундамента расходуется 5 стержней арматуры, то есть на фундамент размером 10 × 10 м требуется 50 стержней длиной 10 м;
  • фундамент плитного фундамента осуществляется двумя армирующими поясами, поэтому количество стержней следует увеличить вдвое и добавить необходимое количество стержней для поперечной обвязки;
  • для скрепления элементов армирующей конструкции используется вязальная проволока, которую тоже нужно включить в расчет.

Ленточный фундамент способен обеспечить необходимую устойчивость здания в условиях слабых грунтов, но по сравнению с другими типами фундаментов требует значительных материальных затрат и больших трудозатрат. Такой фундамент делают в виде ленты, располагающейся по периметру дома и под несущими стенами. Армирование позволяет увеличить прочность конструкции и срок ее службы. Для этого подойдет арматурный пруток диаметром 10-12 мм.

При расчете учитываются следующие параметры:

  • Длина и ширина фундаментного фундамента — например, берем ленточный фундамент 40 см под дом размером 10 × 10 м с одной внутренней несущей стеной, в данном случае общая длина ленточного фундамента составляет 4 × 10 + 10 = 50 м.
  • Количество стержней на единицу длины — чтобы фундамент был достаточно прочным, в него необходимо уложить 3 стержня.
  • Количество ремней — обвязка фундамента выполняется минимум двумя ремнями, поэтому всего требуется 4 стержня. Всего на фундаментную ленту необходимо 40 прутков длиной 10 м.
  • Шаг ячеек в арматурном каркасе фундамента не должен быть более 50 см — для поперечной обвязки потребуется еще 30 м арматуры на каждую фундаментную ленту.
  • Затем нужно полученное количество арматуры умножить на количество лент фундамента.

Расчет арматуры столбчатого фундамента

При расчете арматуры столбчатого фундамента исходить из следующих положений:

  • для обвязки столбчатых фундаментов, допускается арматура от 10 мм;
  • На 1 столб квадратного сечения нужно 4 стержня, на столб круглого сечения — 3–4 стержня;
  • стержни устанавливают вертикально на всю глубину фундамента, равномерно распределяя их по периметру;
  • Горизонтальная обвязка столбчатых фундаментов выполняется с шагом не более 50 см.

Обычно все расчеты производятся на этапе проектирования и учитывают все возможные нагрузки, о которых несведущий человек может просто не подозревать.

Надеемся, что наша статья поможет вам избежать ошибок при устройстве фундамента.

Комментарии:

Бетонный фундамент под дом обязательно армируют. Расчет арматуры для фундамента выполняется согласно СНиП.При самостоятельном строительстве дома это один из важнейших этапов работ. Точное определение типа и количества армирующих элементов позволит создать фундамент, хорошо переносящий деформационные нагрузки. Если бетон у основания воспринимает сжимающие нагрузки, то металлические элементы устойчивы к растяжению. Вторым важным моментом при определении необходимого количества фурнитуры является расчет стоимости проекта.

Расчет для ленточной основы

В соответствии с требованиями строительных норм содержание армирующих элементов в ленточной основе должно быть 0.001% площади его поперечного сечения. Расчетную площадь поперечного сечения профиля и теоретическую массу 1 пм можно взять из таблицы (изображение 1).

Информацию о том, какую удочку использовать, можно найти в руководстве по проектированию. Так, при длине стороны более 3 м допускается укладка продольной арматуры диаметром от 12 мм и более. Чтобы уравновесить сопротивление нагрузке, создаются два армирующих пояса.

Для поперечной арматуры существуют следующие ограничения: для рамы до 0.Высотой 8 м применяется прут 6 мм, для каркаса высотой более 0,8 м более 8 мм. Причем его диаметр должен быть не меньше диаметра продольных стержней.

  • длина ленты 10х2 + (6-2х0,4) х3 = 35,6 м;
  • Площадь сечения
  • — 60х40 = 2400 кв. См.

Таким образом, общая площадь поперечного сечения арматурного пояса должна быть не менее 2400х0,001 = 2,4 квадратных метра. видеть. Эта зона соответствует двум стержням сечением 14, 3 — сечением 12 или 4 — сечением 10 мм.Учитывая, что длина стены больше 3 м, оптимально использовать прут диаметром 12 мм. Для равномерного распределения нагрузки укладывается в 2 пояса по 2 штанги.

Общая длина в продольном направлении при укладке 4-х стержней с учетом стартов (10 м) составит:

35,6х4 + 10 = 152,4 м.

Теперь сделаем расчет для поперечной сетки. Высота рамки с учетом отступа от краев 50 мм составит:

600-2х50 = 500.

Так как высота рамы меньше 0,8 м, можно использовать профиль диаметром 6 мм. Проверить, соответствует ли оно второму условию:

12/4 = 3

Размер одной горизонтальной планки в миллиметрах с учетом двух отступов от краев составит:

400-2×50 = 300,

и вертикальный размер:

600-2×50 = 500.

Для одного пучка потребуется 2 горизонтальных и вертикальных стержня общей длиной:

2×300 + 2×500 = 1600 мм = 1.6 мес.

Таких связок с расстоянием между ними 30 см и общей длиной основания 35,6 м будет:

Рассчитываем общую длину поперечной сетки:

199х1,6 = 190,4 м.

Вернуться к содержанию

Расчет на свайный фундамент

Рассчитаем количество арматуры для фундамента из свай для подобного дома. При расстоянии между опорами 2 м для фундамента потребуется 16 свай длиной 2 м и диаметром 20 см. Сколько потребуется стержней?

На каждую сваю возьмется 4 стержня, каждая из которых имеет длину, равную длине сваи плюс 350 мм пуска для связи с каркасом ростверка. Итого:

4х (2 + 0,350) = 9,4 м.

У нас таких свай 16, итого общая длина периодического профиля будет равна:

16х9,4 = 150,4 м.

Для пучка вертикального профиля, образующего каркас колонны, используются гладкие стержни сечением 6 мм.Подключение осуществляется на трех уровнях. Размер одного бара будет равен:

3,14х200 = 628 мм.

На одну стопку нужно 3 обвязки:

3х628 = 1884 мм (при скруглении 1,9 м).

Общая длина соединительных элементов 16 точек:

16х1,9 = 30,4 м.

Расчет продольной арматуры ростверков аналогичен расчету ленточных фундаментов. Всего нужно 152,4 м.А вот поперечный стержень с учетом высоты ростверка 400 мм понадобится чуть меньше. Общая длина четырех профилей для одной пачки составит:

.

4х (400-2х50) = 1200 мм = 1,2 м.

Для 119 подключений необходимо:

119х1,2 = 142,8 м.

Для свай диаметром сечения менее 200 можно взять 3 штанги. С увеличением этого размера увеличивается количество необходимого армирования.

Вернуться к содержанию

Расчет для монолитного цоколя

Монолитная железобетонная плита укладывается под всю площадь конструкции.

Среди всех типов фундаментов плита является наиболее материально дорогой, это касается как бетона, так и арматуры.

Укладка монолитного основания оправдана на мягких и подвижных грунтах.

Обеспечивает максимальную устойчивость и наилучшим образом противостоит вертикальной силе. При любом движении почвы вся плита опускается или поднимается, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание называют плавающим.

Рассчитаем арматуру плитного фундамента под дом 10х6 м.Толщина плиты определяется расчетом нагрузки на основание. В нашем примере это будет 30 см. Армирование осуществляется двумя ремнями с шагом сетки 20 см. Несложно подсчитать, что понадобится каждому ремню:

1000/200 = 50 поперечных стержней длиной 6 м,

6000/200 = 30 продольных стержней длиной 8 м.

Общая длина для 2 ремней составит:

(50х6 + 30х8) х2 = 1200 м.

Соединение ремней производится фасонной арматурой с гладким профилем.Общее количество.

Размер арматуры для перекрытий | Sciencing

Сталь для армирования бетона, более известная как арматура, увеличивает предел прочности на разрыв и увеличивает долговечность бетонных плит. Правильный размер арматуры для конкретной плиты зависит от предполагаемого использования плиты, ее толщины и прочности, а также от того, является ли арматура единственной арматурой. Арматура и бетон хорошо работают вместе, потому что они расширяются и сжимаются одновременно при изменении температуры. Поскольку кислород не может достичь его, стальная арматура, полностью закрытая бетоном, не разрушается. Для разных работ подходят разные размеры.

Размеры арматуры

Арматура обычно поставляется в виде стержней длиной 20 футов. Ребристые стержни арматуры, также называемые деформированной арматурой, позволяют бетону, залитому вокруг них, надежно удерживать стержень. Чтобы определить размер стержня, диаметр измеряется на одном плоском конце. Измерение не включает оребрение. Размер диаметра указан в восьмых долях дюйма. Например, стержень размера 3 имеет диаметр 3/8 дюйма. Арматура 18 имеет диаметр 2 1/4 дюйма.

Стандартные размеры арматуры

Арматура в патио, цокольных этажах, фундаментах и ​​проездах может варьироваться от 3 до 6. Подрядчики иногда используют «правило 1/8», что означает, что размер арматуры составляет 1/8 толщины плита. Например, на плите толщиной 6 дюймов может быть арматурный стержень размером 6 или 3/4 дюйма.

Плиты для септиков могут потребовать использования как сварной проволочной сетки, так и арматуры. В таких приложениях обычно используется арматурный стержень размером 3 и 4. Расстояние между матами из сварочной проволоки может варьироваться от 6 до 18 дюймов.Более близкое расстояние между матами обеспечивает большую прочность, чтобы компенсировать использование арматуры меньшего диаметра.

Маркировка арматуры

На каждом стержне нанесена маркировка для идентификации мельницы, размера стержня, типа и марки металла или минимального предела текучести. Буква или символ, ближайшая к концу полосы, обозначает мельницу. Размер бара чуть ниже этого. Затем вы должны найти букву «W» или «S». «W» означает, что стержень изготовлен из низколегированной стали, а «S» означает углеродистую сталь, также называемую мягкой сталью.Оценка дается последней и может быть обозначена цифрой или линиями, проходящими по длине полосы. Одна линия обозначает класс 60, который часто используется для строительства жилых домов. Оценка 60 также может обозначаться цифрой 4, что означает метрическую оценку 420.

Местные строительные нормы и правила

Перед началом нового проекта проверьте свои государственные и местные строительные нормы и правила на предмет требований и рекомендаций по бетону и арматуре.

Прочность, необходимая при сжатии и растяжении, которая представляет собой наибольшее напряжение растяжения, которое железобетон может выдержать без разрыва, будет определять формулу и толщину самого бетона, а также тип, марку, размер и шаг сетки арматура.

Сколько арматуры нужно для фундамента. Расчет арматуры для различных фундаментов Расчет количества арматуры для армирования плитного фундамента

Ни одно здание, будь то небольшой загородный дом или гигантский небоскреб, не обходится без фундамента. Основная конструктивная часть монолитного фундамента — это внутренний каркас, смонтированный из арматуры. По данным лабораторных испытаний, внутренний каркас значительно увеличивает прочность фундамента, исключая его растрескивание при значительных нагрузках или во время сезонного «хождения» грунта.

Виды армирования монолитных фундаментов

На современном строительном рынке огромный ассортимент различной арматуры. Отличается диаметром, материалом изготовления, технологическими особенностями. В строительстве частных домов наиболее распространенным является ленточный фундамент. При литье наиболее востребован прокат диаметром от 8 до 12 мм, реже — до 16 мм. Самый распространенный вариант фундамента — рулонный сечением 10 мм.

При создании каркаса из ленточного бетонного основания деревянного дома, гаража или бани, как показывает практика, наиболее целесообразно использовать арматуру сечением 10 мм. Дело в том, что арматура диаметром 10 мм идеально соответствует технологическим требованиям СНиП для легких построек. Имеет достаточную прочность, и в то же время — разумную цену. Таким образом, его использование позволяет разработчику получить достаточно прочный каркас, в то же время избегая перерасхода средств.

Выбор диаметра полностью зависит от ожидаемых нагрузок. Поэтому для возведения прочного фундамента здания нельзя ошибиться в определении необходимого диаметра, а также количества ниток.

Расчет количества арматуры в каркасе

Особенности применения стального проката толщиной 10 мм приведены в таблицах СНиП. По этим нормам отношение площади сечения каркаса к общей площади сечения фундамента должно составлять 1 к 1000.То есть, если площадь сечения ленточного фундамента составляет 1 кв. М, то минимальная площадь сечения внутреннего каркаса составляет 10 кв. См. Зная, что площадь поперечного сечения стального стержня 10 мм составляет 0,78 кв. См, можно рассчитать, сколько «ниток» нужно будет использовать в основании данного сечения.

В таблице ниже показано, сколько «нитей» арматуры разного диаметра потребуется для создания каркаса того или иного сечения. Используя этот стандарт, вы можете рассчитать, сколько 10-миллиметровой арматуры потребуется для возведения основания необходимой длины.

Пример расчета

Чтобы рассчитать общее потребление, вам нужно будет выполнить ряд простых расчетов. Допустим, вам нужно залить ленточный фундамент под дом 10х10 м. Для примера возьмем самый распространенный вариант оформления — так называемую «пятистенную». То есть дом, у которого четыре внешние стены и одна несущая внутренняя стена. Возьмем сечение ленточного фундамента средней глубины 0,5 кв.м (глубина 1 м и ширина 0,5 м).


Изначально рассчитываем общую длину заливки бетона.Периметр здания составляет 40 метров. К этой длине необходимо будет добавить внутреннюю стену — еще 10 метров. В итоге получаем общую длину ленточного фундамента 50 метров.

Следующий шаг — вычислить, сколько нитей арматуры потребуется для создания каркаса. Согласно нормам СНиП, для фундамента сечением 0,5 м общее сечение нитей продольной арматуры должно быть не менее 5 кв. См (соотношение 1: 1000).Поскольку площадь сечения арматуры диаметром 10 мм составляет 0,78 см, наименьшее количество ниток в каркасе — 8 штук.

При проведении расчетов для большей надежности кадра все данные необходимо округлять в большую сторону. А еще лучше брать все данные с разумным запасом (10-15%).

Далее для определения общего расхода умножаем длину заливки на количество ниток: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома габаритами 10 × 10 м будет примерно 400 м.При этом 400 метров — это расход арматуры только на продольные нити без учета поперечных перемычек.

Чтобы определить ориентировочную стоимость всей арматуры, необходимо будет посчитать, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, рассчитывается по весу.

Один метр 10-миллиметровой арматуры весит примерно 600 г. Следовательно, 400 метров будут весить примерно 240-250 кг. Таким же образом можно рассчитать, сколько арендной платы потребуется для заполнения фундамента под здание другого размера.Итак, для деревянного дома 6х6 м расчеты будут выглядеть так. Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее умножаем длину заливки на количество ниток: 30 х 8 = 240 метров.

Разновидности 10-миллиметровой арматуры

По области применения и конструктивным особенностям 10-миллиметровая арматура делится на два основных класса:

Главной отличительной особенностью рабочей арматуры является гофрированная поверхность.Это необходимо для лучшего сцепления с бетоном. Такая арматура отлично работает на изгиб, значительно увеличивая критическое значение нагрузки на фундамент. При создании пространственного внутреннего каркаса его используют в основном для продольной резьбы, реже — для поперечных мостов.

Крепежные элементы имеют гладкую поверхность и чаще всего используются в качестве поперечных мостов. Придает каркасу внутреннюю жесткость, предотвращая его деформацию под действием нагрузок.

По типу материала изготовления вся современная фурнитура делится на два типа — стальная и стеклопластиковая.Посмотрите видео о том, как использовать арматуру из стекловолокна.

Стальная арматура десятилетиями зарекомендовала себя в строительной отрасли. Его основные преимущества:

  • Превосходная гибкость и в то же время замечательная прочность, до 19 кН.
  • Функциональность в использовании. Металлический каркас можно не только приклеивать, но и сваривать.
  • Достаточная долговечность, особенно для проката из легированной стали, достигает десятков лет.

Арматура из стекловолокна, недавно появившаяся на нашем строительном рынке, также имеет ряд собственных преимуществ:

  • Устойчивость к влаге.Стекловолокно в принципе не подвержено коррозии, что делает арматуру из него очень прочной.
  • Высокая прочность. По этим характеристикам стеклопластик не намного уступает стали.
  • Легкость. Небольшой вес позволяет максимально облегчить общий вес рамы.

В результате можно сказать, что выбор того или иного варианта армирования, типа каркаса и так далее должен основываться на соответствующих строительных нормах. В этом случае при возведении фундамента в первую очередь нужно учитывать массу предполагаемой нагрузки (здания), а также тип грунта, на котором строится дом.

Содержание статьи

Любое строительство фундамента начинается со сметы. Это позволяет приблизительно определить его стоимость и рационально распределить финансы по нужным направлениям. Поскольку фундамент — это начальный этап любого строительства, расчеты начинаются именно с него.

В данной статье мы рассмотрим, сколько стоит железобетонный фундамент дома 10 на 10 разного типа. Основные затраты связаны с расходом стройматериалов, поэтому затраты на транспортировку, заработную плату рабочих и аренду строительной техники не учитываются.

Стоимость ленточного фундамента 10х10 м

Приступать к возведению фундамента необходимо с учетом планировки всей конструкции. На участке обязательно обозначить все несущие и дополнительные стены. Для расчета сразу нужно определиться, какие будут габариты основания. Конечно, дешевле будет ленточный фундамент 8х10 м, но так как мы строим фундамент 10х10 м, все расчеты привязываем именно к нему.

Предположим, что глубина его залегания с учетом фундамента будет равна 1.7 м, ширина — 0,5 м, а общая длина всей ленты — 62 м. Зная размеры фундамента, мы определим необходимое количество арматуры и бетона для его возведения.

Подсчет арматуры

Для создания каркаса обычно используют гофрированную арматуру сечением 10-16 мм. Мы будем использовать средний диаметр 12 мм. Арматурный каркас состоит из 4-х продольных стержней, соединенных между собой перемычками. Для перемычек можно использовать как рифленую, так и гладкую арматуру.Берем сечение перемычек 10 мм.

Внимание! Размеры арматурного каркаса должны быть меньше размеров фундаментной ленты на 5 см с каждой ее стороны, чтобы предотвратить образование коррозии арматуры.

Таким образом, габариты каркаса будут 35 см х 1,5 м. Зная общую длину ленты, подсчитываем количество продольных стержней: 62 м х 4 = 248 м. Далее подсчитываем количество вертикальных и горизонтальных мосты на одно кольцо: 1.5 х 2 + 0,35 х 2 = 3,7 м. Теперь определяем количество таких колец: 62 м: 0,5 м = 124 шт. Складываем внешнее кольцо и получаем 125 штук. Длина арматуры для перемычек составит: 125 х 3,7 = 463м.

На основании этих данных производится точный расчет стоимости арматуры. Необходимо учитывать количество проволоки для обвязки каркаса. На одно соединение уйдет 30 см провода. У каждого кольца будет 4 сегмента. Получается 124 х 4 = 496 соединений.Общий объем проволоки будет 496 х 0,3 м = 149 м.

Подсчет количества бетона

Для облегчения процесса заливки монолитного фундамента проще всего заказать доставку бетонного раствора миксером прямо с бетонного завода. Сделать бетон самостоятельно будет намного дольше, даже имея в своем распоряжении электробетоносмеситель.

Необходимое количество бетонной смеси определяется общим объемом ленточного основания.Объем основания рассчитывается путем умножения высоты, длины и ширины железобетонной ленты. В нашем случае это будет 0,5 м х 62 м х 1,7 м = 52,7 куб. Если округлить эту сумму, получаем 53 кубометра бетона.

Прибавив к стоимости песчаной подушки стоимость бетона, сложив стоимость транспортировки бетона на миксере, можно посчитать, сколько стоит ленточный фундамент 10х10 м. Если бетон изготавливается самостоятельно, необходимо учитывать расход всех его компонентов на 1 куб.м готового раствора.Итак, для получения бетона М200 понадобится песок — 760 кг, цемент М400 — 320-330 кг, щебень — 1100 кг, вода — около 150 литров.

Стоимость плитного фундамента 10х10 м

Стоимость рассчитана по такому же алгоритму плиточного фундамента, который состоит из монолитной железобетонной плиты. В некоторых случаях требуется больше строительных материалов, особенно если плита имеет твердую толщину. На вопрос, сколько стоит фундамент под дом 10х10 м, сразу сказать нельзя.Все зависит от размеров основания и типа используемого бетона.

Подсчет арматуры

Чтобы фундамент под дом 10х10 мм сделать максимально качественным, необходимо использовать арматуру диаметром 10-12 мм. Штанги расположены в двух поясах, соединенных перемычками. Каждый пояс имеет вид армирующей сетки с размером ячеек 20 см. Перемычки при толщине каркаса 20 см имеют длину 25 см.

Для 10-метровой плиты потребуется 51 стержень длиной 10 м.Для перпендикулярной сетки также потребуется 51 стержень. Итого — 102 стержня. Второй пояс состоит из такого же количества арматурных стержней, поэтому всего нужно подготовить 204 штуки по 10 м каждая. Что касается перемычек, то их количество равно количеству пересечений продольных и поперечных стержней. Для двух ремней это количество 51 х 51 = 2601 шт.

Если перемычки ставятся не на каждый стык, а через одну, что вполне допустимо, то можно ограничиться количеством 1301 штукой.Количество стыков равно количеству кусков вязальной проволоки, умноженному на 2. Следовательно, требуется 5202 куска проволоки. Каждый кусок должен быть длиной примерно 30-40 см.

Фундамент служит опорой для здания, его основной несущей конструкции, которая воспринимает и равномерно распределяет нагрузку от возведенной над ним конструкции по основанию. Обычно для строительства жилых домов используют ленточный, плитный или свайный фундамент … Выбор типа и мощности фундамента определяется структурой грунта и конструктивными особенностями возводимого здания.

Сколько арматуры необходимо для фундамента, решается на основании расчета, выполненного для каждого отдельного здания.

Если расчет произведен неправильно и фундамент недостаточно прочен, дом может покачнуться и обрушиться. С другой стороны, неоправданное увеличение мощности фундамента многократно увеличивает стоимость строительства, что тоже не приветствуется.

Количество и диаметр арматуры, способ ее укладки и шаг обвязки зависят от типа фундамента и характеристик участка.

Расчет арматуры монолитного (плитного) фундамента

Полнотелый (плитный) фундамент чаще всего применяется при строительстве жилых домов. Его прочность напрямую зависит от диаметра арматуры. Если легкий дом строится на грунте с хорошей устойчивостью, то для фундамента подойдет стальной арматурный стержень сечением 10 мм, если на мягком грунте возводится тяжелая конструкция, то арматура должна быть не менее 14 -16 мм.

Чтобы узнать, сколько арматуры нужно на фундамент, нужно исходить из следующих данных:

  • в прочном фундаменте арматурный каркас монтируется по всей площади в виде ячеек 15–20 см;
  • На 1 м фундамента расходуется 5 стержней арматуры, то есть на фундамент 10 × 10 м требуется 50 стержней длиной 10 м;
  • обвязка плитного фундамента выполняется двумя армирующими поясами, поэтому количество стержней следует увеличить вдвое и добавить необходимое количество стержней для поперечной обвязки;
  • для скрепления элементов армирующей конструкции используется вязальная проволока, которую тоже необходимо включить в расчет.

Ленточный фундамент способен обеспечить необходимую устойчивость здания в условиях слабых грунтов, но по сравнению с другими типами фундаментов требует значительных материальных затрат и больших трудозатрат. Такой фундамент делают в виде ленты, располагающейся по периметру дома и под несущими стенами. Армирование позволяет увеличить прочность конструкции и срок ее службы. Для этого подойдет арматурный пруток диаметром 10–12 мм.

При расчете учитываются следующие параметры:

  • Длина и ширина фундаментного основания — например, берем ленточный фундамент 40 см под дом размером 10 × 10 м, имеющий одну внутреннюю несущую стену, в данном случае общая длина ленточного фундамента составляет 4 × 10 + 10 = 50 м.
  • Количество стержней на единицу длины — чтобы фундамент был достаточно прочным, в него необходимо уложить 3 стержня.
  • Количество ремней — обвязка фундамента выполняется не менее чем двумя ремнями, таким образом, всего требуется 4 стержня.Всего для ленточного фундамента потребуется 40 прутков длиной 10 м.
  • Шаг ячеек в арматурном каркасе фундамента не должен быть более 50 см — для поперечной обвязки потребуется еще 30 м арматуры на каждую полосу фундамента.
  • Затем нужно полученное количество арматуры умножить на количество планок фундамента.

Расчет арматуры столбчатого фундамента

При расчете арматуры для столбчатого фундамента исходить из следующих положений:

  • для обвязки столбчатых фундаментов можно использовать арматуру от 10 мм;
  • На 1 квадратный столб необходимо 4 стержня, на круглый столб — 3–4 стержня;
  • стержни устанавливают вертикально на всю глубину фундамента, равномерно распределяя их по периметру;
  • Горизонтальная обвязка столбчатых фундаментов выполняется с шагом не более 50 см.

Обычно все расчеты производятся на этапе проектирования и учитывают все возможные нагрузки, о которых несведущий человек может просто не догадаться.

Надеемся, что наша статья поможет вам избежать ошибок при устройстве фундамента.

Исходными данными для расчета количества являются тип фундамента (плита, ленточный, столбчатый) и его конфигурация. Тип фундамента и параметры подбираются в зависимости от нагрузки на фундамент.В одной из предыдущих статей был приведен пример расчета нагрузки («») на фундамент дома размером 6 м на 6 м с одной внутренней стеной. В этой статье ниже приведены примеры расчета расхода арматуры на фундамент для того же дома.

Сколько арматуры и вязальной проволоки нужно для плитного фундамента?

В первую очередь нужно определиться с классом и диаметром арматурного стержня: использовать только арматуру с ребристой поверхностью и диаметром не менее 10 мм.Прочность всей конструкции зависит от диаметра арматуры: чем толще арматура, тем прочнее. При выборе его толщины следует ориентироваться на вес дома и. Если грунт непористый и плотный, т.е.обладает хорошей несущей способностью, то под нагрузкой от дома он будет все меньше деформироваться и от плиты требуется меньшая устойчивость. Второй фактор — это вес дома. Чем он больше, тем больше нагрузка на пластину и больше ее деформация.Если строить легкий деревянный дом на хорошем грунте, то для усиления плиты будет достаточно арматуры диаметром 10 мм. Если тяжелый дом стоит на мягком грунте, то следует использовать арматуру толщиной 14-16 мм. Шаг сетки арматурного каркаса плиты обычно составляет 20 см, при таком шаге на нашем фундаменте 6х6 м необходимо уложить 31 стержень и столько же в поперечнике, всего 62 стержня. На плите два армирующих пояса — верхний и нижний, поэтому общее количество стержней будет 124 шт, при длине стержня 6 м получим расход 124 х 6 м = 744 погонных метра. армирование.Кроме того, верхняя сетка арматуры должна быть соединена с нижней; это соединение производится на пересечении продольных и поперечных стержней арматуры. Таких соединений будет 31 х 31 = 961. Если плита толщиной 20 см, а арматурный каркас находится на 5 см от поверхности, то для каждого соединения понадобится арматурный стержень длиной 10 см (толщина 20 см минус 5 см снизу и сверху). На все соединения потребуется 0,1 х 961 = 96,1 метра арматуры. Общий объем арматуры для всего плитного фундамента составит 744 м + 96.1 м = 840,1 погонных метра.

Чтобы рассчитать, сколько вам потребуется вязальной проволоки, необходимо прежде всего определиться со способом соединения: сначала соединяются продольные и поперечные стержни арматуры нижнего пояса, затем к ним прикрепляются вертикальные стержни, и затем к ним соединяются продольные и поперечные планки верхнего пояса. Таким образом, в каждой точке пересечения двух горизонтальных полос и одной вертикальной есть два соединения вязальной проволоки.В нижнем поясе 961 такое место и столько же в верхнем. Для того, чтобы связать одно пересечение столбиков, понадобится 15 см согнутой пополам вязальной проволоки, то есть 0,3 м длины сетки. Общий расход вязальной проволоки для плитного фундамента составит 0,3 м х 961 х 2 = 576,6 м.

Сколько арматуры необходимо для усиления ленточного фундамента?

Бетон не является пластичным материалом и легко трескается при растяжении. Под действием сил пучения со стороны грунта или при неравномерной нагрузке со стороны здания фундамент слегка деформируется.Любая деформация материала создает зону сжатия с одной стороны и зону растяжения с другой. Именно в зоне растяжения возникают трещины. Во избежание появления трещин фундамент необходимо укрепить.
  • Арматура — это высококачественный металлопрокат, применяемый в строительстве для усиления железобетонных конструкций, в том числе фундаментов.
  • LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
