Как рассчитать нужное количество арматуры?

Для повышения прочности бетонной конструкции и защиты ее от разрушения при зимнем вспучивании грунта применяют специальную технологию — армирование. Такая процедура должна быть выполнена технологически правильно и с использованием армирующих элементов с определенными характеристиками. Сегодня мы выясним, как рассчитать количество арматуры при строительстве разных типов фундаментных оснований. Минимальное содержание прутков в армирующем каркасе предусмотрено действующими строительными нормами и правилами.

Сделать расчет можно и на онлайн калькуляторе. Для этого нужно знать тип фундамента, марку бетона, ширину, толщину, другие параметры ленты – для ленточного, размер стороны – для монолитной плиты.

Арматура и тип фундамента

Фундаментная основа – главный элемент любого дома, условие его прочности и стойкости к деформации. При ее закладке обязательно используются армирующие элементы из металла, от качества которых зависит надежность конструкции. Их вид зависит от особенностей здания, грунта и указывается в проектной документации. Чаще всего, используют металлические прутья длиной 6 — 7 метров с диаметром от 8 до 14 мм. В зависимости от параметров здания и характеристик грунта могу использоваться элементы и диаметром до 4,0 см.

Стальную сетку вяжут из материала в форме гладкого цилиндра и с рифленой поверхностью. Ровные — применяют при вертикальной и горизонтальной связке. Ребристая поверхность обеспечивает максимальное соединение с бетонной смесью, что предупреждает растрескивание и обеспечивает необходимые показатели прочности на сжатие и растяжение, стойкость к повышенным нагрузкам.

Стальной каркас вместе с бетоном представляют собой конструкцию, которая должна обеспечивать прочность и устойчивость здания, независимо от его массы, воздействия температурных факторов, влаги и нагрузок.

Под разный тип построек используется разный материал и схема его укладки:

Ленточный – наиболее распространенный, устойчивый к деформации, позволяет обустроить подвал и цокольный этаж. Чаще всего, используют элементы D10 – 12, если другие не предусмотрены проектом. Независимо от высоты, делают два пояса. Вертикальные и продольные перемычки не подвергаются нагрузке, поэтому они могут быть гладкими.
Плитный – надежный и прочный. Для него нужен армирующий материал D12 – 16. Чем массивнее здание и сложнее почва, тем толще они должны быть. Если плита толще 15,0 см, делают двойной пояс.
Свайный – устраивают под легкие каркасные постройки. Опоры формируют из рифленых D10 – 12 и соединяют крепежами. Количество прутьев зависит от параметров опоры. Как минимум их устанавливают два, но чаще всего, используют четыре.

Расчет количества арматуры для плитного фундамента

Основу в виде железобетонного монолита используют при строительстве частных домов, особняков, таунхаусов без подвала и нулевого уровня. Толщина плиты составляет 200 мм, армирующая операция производится перпендикулярно.

Предварительно определяют тип армирующего материала:

А-I с размером диаметра более 10 мм – при строительстве на прочном, уплотненном грунте, не склонному к зимнему пучению;
с диаметром от 14 – при возведении на слабой, пучинистой почве или на склоне;
гладкие размером D 6 – при вертикальной связке между рядами.

Расчет проведем на примере строительства частного дома размером 9*6 метров. Участок – суглинистая почва средней степени вспучивания. Материал стен – ячеистый бетон (газобетон, пенобетон, пеноблок). Проектная толщина монолитной плиты – 40 см.

Пример расчета:

Каркас формируют с использованием рифленых изделий 16 и гладкие – 6 мм.
Длинная часть делится на шаг: 900 /20 = 45 штук по 6 метров. Общая длина 45*6 = 270 м продольных связок.
Аналогично определяется число поперечных связок: 600/20=30 штук*9 = 270 метров.
На два каркаса потребуется: (270 + 270) х 2 = 1080 м.
У вертикальных связок протяженность равна высоте монолитной плиты – 40 см. Число прутков рассчитывают с учетом пересечения всех армирующих элементов: 45 * 30 = 1350 штук. Общая сумма: 1350 * 0,4 = 540 метров.

Армирование плитной основы с указанными параметрами потребует материала с диаметром 16 и 6 мм – 1080 и 540 метров соответственно.

Расчёт арматуры для ленточного фундамента

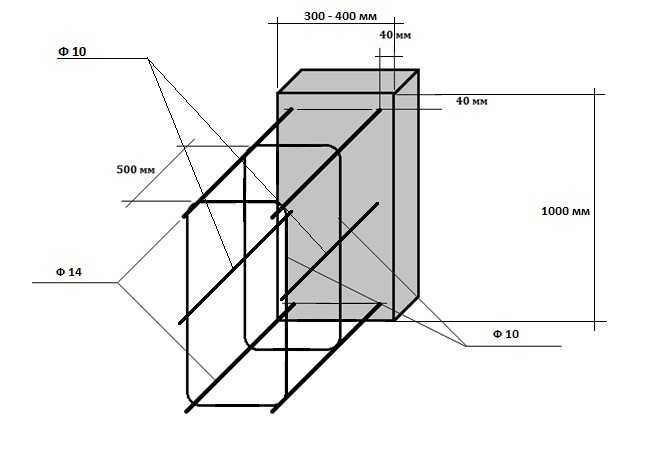

Для упрочения фундаментной бетонной ленты применяют схему 4 прутка при его ширине до 50 см, если этот параметр больше, то – 6 штук. Особенность ленточного типа состоит в том, что существует риск разрыва ленты вдоль. Поэтому расстояние между элементами делают в 10 – 15 см.

Рассчитаем число армирующих изделий в фундаментной ленте 40 х 100 при строительстве дома из деревянного материала 6 х 12 на участке с супесчаной пучинистой почвой:

Армирование предусматривает создание двух сетчатых каркасов. Нижний защищает от разрыва при просадке грунта на участке, верхний – при морозном вспучивании.
Рекомендуемый отступ – 20 см, поэтому 0,4 / 0,2 = 2 шт. прутьев в двух направлениях.
При строительстве деревянного дома потребуется материал D12. Двойной каркас большей стороны потребует 12*2*2*2 = 96 метров стержней. Для меньшей – 12*4 = 48.
Поперечные связки выполняют из прутьев 10 мм с дистанцией в 50 см. Сумма длин всех сторон дома составляет 24 + 12 = 36. Общее число 36/0,5 = 72 шт. Их длина равняется ширине ленты, поэтому 72*0,4 = 28,2 метра.
Вертикальные перекладины делают из прутьев D10. Их высота и ленты – равны, поэтому число определяют по пересекающимся точкам 72*4 = 288.
Чтобы создать двойной каркас, потребуется металлических прутков D10 – 316,2; D12 – 144 метра.

Как правильно рассчитать диаметр продольной арматуры

Наименьшая площадь сечения металлических деталей в ленте согласно нормам строительных правил должна быть 0,1% от общего поперечного сечения монолитной плиты.

Площадь сечения плиты равна произведению высоты и ширины. Например, 450 х 1000 = 450000 мм2. Тогда площадь сечения стержня составит 450000/1000 = 450 мм2. Чтобы определить сечение прута, используют таблицу. Также следует придерживаться правила: если протяженность ленты составляет до 300 см размер диаметра металлических прутьев должен быть 1,0 см, свыше – 1,2.

Расчёт количества продольных и поперечных стержней

Чтобы рассчитать нужное число перекладин в одном обвязочном контуре нужно суммировать их длину. Чтобы обеспечить защиту металла от коррозии, его погружают в бетонную толщу, поэтому от ширины основы отнимаем 5 см и получаем число поперечных компонентов.

Для определения продольных — 5 см отнимаем от высоты основы. Подсчитываем, сколько контуров обвязки получается по периметру, учитывая, что по углам и в зоне сопряжения стен их будет по два. Суммируем полученные контуры и умножаем из на общую длину прутьев.

Высчитываем количество арматуры

Применяется во всех видах строительства. Широкое распространение он получил из-за небольшой стоимости и возможности формировать конструкции любых размеров.

Зачем нужен каркас из арматуры

Бетон – искусственно созданный строительный материал, в состав которого входит вяжущее вещество и разнообразные наполнители (песок, гравий) и вода. Исключением служит асфальтобетон. В его состав вода не входит. Смесь всех компонентов через время отвердевает и становится монолитом, который очень стойкий к разрушению.

Имея столько положительных качеств бетон, при определенных нагрузках, становится хрупким материалом.

Монолитные блоки не переносят сгибания и растягивания. В уже построенном доме, при просадке грунта, в каком-либо месте на бетонный монолитный фундамент будет действовать продольная нагрузка, которая может привести к деформации блока или его разрушению.

Такие же проблемы могут возникать и на углах постройки. Просадка или вспучивание грунта даст нагрузку на изгиб и как следствие на растягивание.

Возникают трещины. Причина: неправильный определение свойств почвы, грунт по длине фундамента неоднородный и на разных участках по-разному воспринимает нагрузку. Для уменьшения такого влияния на бетон применяется армирование, которое поможет защититься от подобных воздействий.

Правильное армирование

Армирование бетона обычно выполняется с использованием стальных прутков диаметром от 8 до 14 мм, хотя ее толщина зависит от общей толщины изделий. Вертикальная и поперечная решетки служат больше для связки, чем для крепости конструкции.

Основная нагрузка в проблемных случаях ложится на продольные прутья, которая должна быть изготовлена обязательно из ребристых прутков.

Подготовленная сетка с ячейкой 20 или 30 сантиметров укладывается на место заливки в каркас опалубки. Обычно используют два слоя сетки, которая должна заполнить все пространство бетонирования, а особенно проблемные участки — углы конструкции.

Верхняя и нижняя решетки соединяют между собой обычной проволокой посредством металлических прутьев. Сетка обязательно должна быть в толще бетона, а не на поверхности. Слой раствора над или под сеткой не должен быть меньше 20 мм. Это защитит металл от быстрой коррозии и продлит срок службы железобетона.

Формула

Универсальной формулы для определения количества металла для применения, необходимой для заливки монолитной плиты не существует. Можно изучить «СП 52-101-2003 бетонные и железобетонные конструкции без предварительного напряжения арматуры» и получить необходимые данные.

На сайтах производителей стройматериалов металла есть онлайн калькуляторы для получения данных количества, веса и стоимости необходимого количества катанки для постройки, укрепления фундамента.

Вычисления очень приблизительные и только квалифицированный специалист даст правдивую информацию.

Как рассчитать количество

Расчет арматуры на монолитную плиту металла для армирования бетонного фундамента или перекрытия нужно начать с расчета.

Определить размеры фундамента. Учесть, что размер фундамента больше размера стен постройки.

В зависимости от этих размеров рассчитать количество слоев армирования. Число прутьев в одном слое будет зависеть от ширины фундамента. Вычисления проводить для ячеек 20 см, 30 см. Для укрепления верхнего и нижнего слоя используют подпорки.

Расход на один квадратный метр решетки примерно 1 погонный метр.

Верхний и нижний слой армировки соединяют с подпорками, которые вяжут проволокой. Это тоже надо учесть.

В зависимости от нагрузки на фундамент выбирают толщину прутьев. Она может быть 10-14 мм. Этот параметр тоже очень важен, потому что от диаметра прутка зависит вес одного метра, а пруток продается в килограммах, а не в метрах.

Так можно сделать расчет арматуры на монолитную плиту, которая будет служить фундаментом строящегося здания. Прутья продольные должны применяться только ребристые, а поперечные и подпорки можно выполнить из гладкого прутка.

Пример

Провести расчет арматуры на монолитную плиту. Исходные данные: рассчитать количество и вес арматуры, необходимой для заливки монолитного основания для здания размером 6*8 метров.

Высота заливки 60 см, ширина – 60 см, длина получится (6+0,2)*(8+0,2) = 50,84 м. 0,2 м берется на то, что размер основания больше размера стен.

Учитывая то, что решетка должна быть накрыта слоем бетона минимум на 2 см, можно рассчитать длину прутьев:

6+0,2-0,02-0,02=6,16 м. – длина прутьев на одну сторону

8+0,2-0,02-0,02=8,16 м. – длина на другую сторону

Ширина блока 60 см. Значит на решетку пойдет 3 прутка и ячейка будет: (60-2-2)/3=18,7 см, что соответствует норме.

(6,16*3+8,16*3)*2=85,92 м – длина прутка на 1 слой

85,92*2=171,84 м – всего ребристых прутьев.

Если поперечные прутки укладывать через 20 см, то понадобится:

6,16/0,2=31 шт., 8,16/0,2=41 шт.

По предыдущим данным получить размер поперечных элементов 18,7*2=35 см.

Для установки поперечных элементов нужно 35*(31+41)*2=50,4 м.

Рассчитать количество квадратных метров решетки (6,16+8,16)*2=28,64 м2

Получить метраж прутка на стойки 28,64*1=28,64 м. Результат 28,64+50,4=79 м на поперечные и стойки.

Итого:172 м ребристых прутьев, 79 м гладких.

Вычисления очень приблизительные.

Для одноэтажного здания достаточным будет диаметр в 10 мм.

Из таблиц взять данные:

1 метр 10 мм прутка весит 0,617 кг.

(172+79)*0,617=155 кг.

1 м 12 мм прутка – 0,888 кг

(172+79)*0,888=223 кг.

Можно купить 12 мм катанку или 10 мм. Разница будет в цене и в запасе прочности залитого основания.

При строительстве зданий необходимо применять армирование монолитного бетона. Затраты на приобретение металла увеличат расходы, но уберегут в дальнейшем от расходов на восстановление треснувшего или осевшего помещения.
