• Самой главной ошибкой при армировании фундаментной плиты можно назвать неправильные расчеты предполагаемой нагрузки на фундамент или их отсутствие. Ведь на основании этих данных выбираются размеры арматурных прутьев, определяется схема расположения арматуры.
• Прутья арматуры соединяются встык. Такой метод не может гарантировать прочности конструкции, поэтому рекомендуется соединять элементы внахлест, длина должна быть не меньше 15 диаметров.
• В процессе укладки армирующего каркаса прутья расположены в непосредственной близости к почве или воткнуты в нее. В результате пучения или подвижек грунта происходит врезание арматуры в грунт, что приводит к образованию коррозии на прутьях. Это явление снижает прочность каркаса и всего основания.
• Несоблюдение правил расположения прутков также может стать причиной разрушения плиты. Рекомендуемое расстояние между прутьями должно быть не более 40 см, а в некоторых ситуациях этот параметр снижается до 20 см.
• Если торцы арматуры не имеют защитного покрытия, то под воздействием влаги из бетонного раствора может образоваться коррозия элементов.
• Большое значение имеет правильное армирование под несущими стенами и в углах строения.
• Установка каркаса проводится не на фиксаторы, а на деревянные бруски или другие нестандартные элементы. Они не только нарушают целостность бетона, но и способствуют проникновения влаги к металлическим элементам.

Армирование фундаментной плиты

Армирование фундаментной плиты — это очень ответственный и сложный этап. Но при соблюдении правил и точном выполнении расчетов можно самостоятельно осуществить этот процесс.

Расчет арматуры плиты перекрытия

Одним из решающих этапов в строительстве является расчет арматуры плиты перекрытия. При ее расчете следует опираться на данные о масштабах бетонного изделия и его будущем применении. Плита перекрытия по праву считается важнейшим элементом в железобетонных конструкциях современного градостроительства. При помощи такого рода изделий перекрываются уровни зданий как для жилого, так и для нежилого фонда. Чтобы обеспечить прочность конструкции, она обязательно проходит процедуру армирования посредством равномерной и выверенной протяжки металлического каркаса.

Схема сборно-монолитного перекрытия.

Металлопрокат нужно использовать целесообразно, потому что от него зависит прочность перекрывающих блоков. Прутья арматуры могут быть уложены двумя способами: в одном направлении, при этом располагаясь параллельно короткой стороне бетонной панели, либо в двух (перпендикулярно друг к другу под углом в 90°). Второй способ является более предпочтительным, так как он сокращает толщину изготавливаемого строительного перекрытия при условии одинаковой площади поверхностей.

Важнейшие аспекты при работе по армированию

Схема расположения сеток армирования.

Толщина плиты рассчитывается в соотношении 1:30 к размерам пролета. В качестве примера: если расстояние, разделяющее несущие конструкции (стены, колонны) равняется 6 м, то непосредственная толщина монолитного продукта должна будет равняться 200 мм. Расчет арматуры для перекрытия вычисляется непосредственно из показателей нагрузки на плиту перекрытия. Исходя из этих данных, для армирования бетонного перекрытия берется требуемый объем металлического прута сечением 8-14 мм. Также должны быть соблюдены следующие условия:

1. В случае когда толщина изделия исчисляется 150 мм, то традиционно металлопрокат укладывают в один слой.
2. При толщине плиты больше 150 мм упрочняющие элементы требуют двухслойной укладки, соответственно, в верхней и нижней ее части.

При выполнении армирования прутья арматуры протягивают в виде решетки. Сечение прутьев металлопроката одинаково, а каждая из сторон ячеек арматурной сетки составляет 150 или же 200 мм. Прутья скрепляют между собой специальной соединительной проволокой.

Схема армирования пустотной плиты.

Для укрепления участков, требующих увеличения прочности (участки с наибольшим давлением, а также с наличием множества отверстий), используется дополнительное армирование. Оно выполняется посредством отдельных металлических прутьев, длина которых 400-1500 мм, исходя из показателей нагрузки, а также протяженности пролетов:

1. В верхней металлической решетке должна быть расположена на опорах.
2. В нижней — по центру панели перекрытия.

Главной функцией опорной арматуры является укрепление пристенных участков плиты, во избежание ее деформации. Не менее важная деталь перекрытия — венец. Он должен быть проложен через все несущие блоки возводимого здания, в нем сходятся все прутья армирующего каркаса.

Толщина продукта в итоге должна составлять не менее 60 мм. Арматурная конструкция в монолитном бетонном блоке прочно укреплена и защищена от искривления.

От толщины перекрывающей платформы напрямую зависят показатели прочности и звукоизоляции помещений.

Вернуться к оглавлению

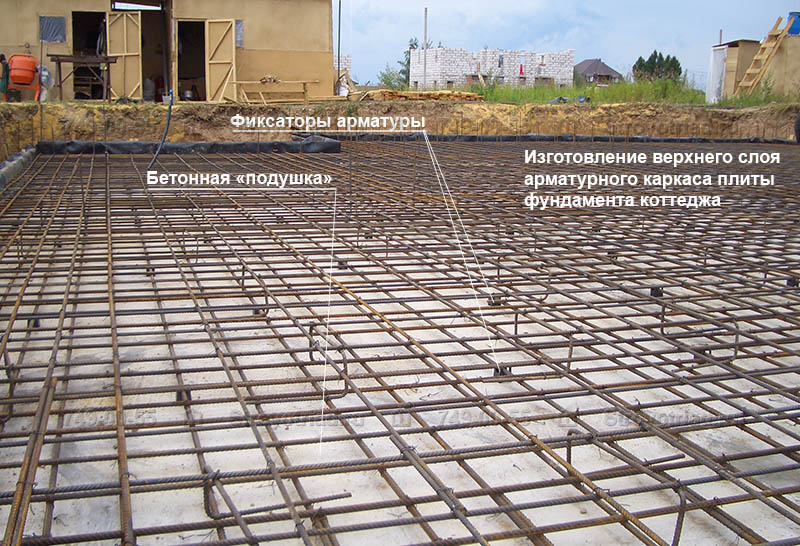

Армирование плитного фундамента

Схема монолитного перекрытия из железобетона.

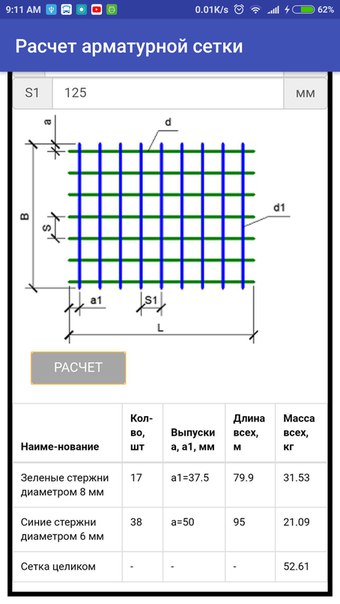

Для плитного фундамента требуется большое количество бетона и металла. При его возведении используется ребристая арматура. Рассмотрим пример расхода арматуры на фундамент дома размерами 6 х 6 м. Каркас данного фундамента состоит из сетки, имеющей шаг 20 см в длину и ширину. Чтобы ее сформировать, следует уложить в ряд 31 отрезок ребристого армирующего сырья. Сверх того под углом 90° уложить еще один ряд, состоящий из 31 отрезка. Первый пояс готов (62 отрезка). Каркас фундамента имеет в своей основе два пояса: нижний и верхний, соответственно, количество металлических отрезков возрастет до 124 штук.

Имея длину одного отрезка, получаем расчет требуемой арматуры для обоих поясов: 6 х 124 = 744 м металлического сырья. Верхний арматурный пояс, как правило, соединяется с нижним армирующим поясом. Соединительные узлы производятся в районе стыков поперечных и продольных отрезков стального стержня. В итоге получаем следующее количество узлов: 31 х 31 = 961.

Приемы вязки арматуры.

Длина данной перемычки рассчитывается непосредственно исходя из будущей толщины железобетонного изделия.

Если толщина плиты фундамента составляет 20 см, то слой арматуры пролегает в 5 см от верха и низа плиты. Следовательно, расчет длины отрезка будет таким: 20 — 10 = 10 см.

Итоговый объем металлического сырья приблизительно будет исчисляться 96 м, и если на возведение поясов потребовалось 744 м, общая длина всего металлопроката рассчитывается следующим образом: 744 + 96 = 840 м.

Изначально закладывается нижний пояс, далее к нему прикрепляются перемычки, затем монтируются продольные и поперечные отрезы арматуры, составляющие верхний пояс. Узлы сформировавшихся соединений арматуры для плитного фундамента скрепляются посредством проволоки. Каждый пояс состоит из 961 соединения.

В итоге получается 1922 соединительных узла. Так как на один из этих узлов требуется 30 см проволоки, то общий ее объем составит 567 м.

Как рассчитать количество стали для плиты?

Рональд

В этом посте мы объясним, как рассчитать количество стали для сляба? Как для односторонней, так и для двусторонней плиты с примером.

Примечание. Для лучшего просмотра прочитайте этот пост в ландшафтном режиме, если вы используете мобильное устройство.

Мы надеемся, что вы уже знакомы с

• Отличие односторонней плиты от двусторонней плиты
• Длина резки изогнутых стержней

Если вы пропустили это, прочтите эти сообщения.

Краткий обзор,

https://www.youtube.com/watch?v=FzIO8jEH67k

Детализация армирования односторонней плиты

Самым большим заблуждением является рассмотрение балки снаружи наружу как пролета плиты. См. приведенную ниже схему

Давайте возьмем приведенную ниже схему перекрытия в одном направлении

Дано

• Основные стержни имеют диаметр 12 мм при расстоянии 150 мм от центра до центра
• Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм. (Разница между основным и распределительным стержнем)
• Верхняя и нижняя прозрачная крышка 25 мм
• Считать длину проявления равной 40 дням
• Толщина плиты – 150 мм

Расчет графика изгиба стержня перекрытия в одном направлении

Шаг 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества стержней = (длина плиты / расстояние) + 1

Количество основных стержней = (Ly / расстояние) + 1 = (5000/150) + 1 = 34 шт.

Количество распределительных стержней = (Lx / расстояние) + 1 = (2000 / 150) + 1 = 14 шт. и распределительные стержни

Длина реза основного стержня,

= Пролет плиты в свету (Lx) + (2 X Длина развертки) + (1 x Длина наклона) – (Изгиб 45° x 2)

Длина кривошипа = 0,42 D. Барная стойка

= 2000 + (2 x 40 x 12) + (1 x 0,42 x D) – (1d x 2)

= 2000 + 960 + 0,42D – (1x12x2) = 2960 +0,42D – 24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основного стержня = 2960+(0,42 x 88) – 24 = 2973 мм или 2,97 м

Шаг 3

Определение длины распределительной шины

= Пролет в свету (Ly) + (2 x Длина развертывания (Ld))

= 5000 + (2 x 40 x 8) = 5640 мм или 5,64 м

Шаг 4

Поиск верхней панели (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежей A-A

Количество верхних стержней = (Lx/4) / расстояние + 1 = (2000/4) / 150 +1 = 4 шт. x 2 стороны = 8 шт.0003

График изгиба стержня для односторонней плиты

Пожалуйста, обратитесь к сообщению Код формы изгиба стержня и расчет веса стали

Детализация арматуры для двухсторонней плиты

Теперь рассчитайте график изгиба стержня для двухсторонней плиты.

Возьмем в качестве примера приведенную ниже двухстороннюю диаграмму плиты

• Основные стержни имеют диаметр 12 мм и расстояние между центрами 150 мм
• Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм.
• Верхняя и нижняя прозрачная крышка 25 мм
• Длина проявления – 40 дней
• Толщина плиты – 150 мм

Расчет графика изгиба стержней плиты в одном направлении

Шаг 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества необходимых стержней = (длина плиты / расстояние) + 1 Основные шины = Ly / шаг + 1 = (4000/150) + 1 = 27 шт.

Количество распределительных шин = Lx / шаг + 1 = 3000/150 + 1 = 21 шт.

Шаг 2

Найдите длину резки основных стержней и распределительных стержней

Длина резки основного стержня,

= Пролет плиты в свету (Ly) + (1 X Длина развертки) + (1 x Длина наклона) ) – (изгиб 45° x 2)

Наклонная длина = 0,42 D

= 3000 + (1 x 40 x 12) + (1 x 0,42 x D) – (1d x 2)

= 3000 + 480 + 0,42 D – (1x12x2) = 3480 + 0,42 D -24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основного стержня = 3480+(0,42 x 88)-24 = 3492,9 мм или 3,49 м

Шаг 3

Найдите длину обрезки распределительного стержня Длина развертки) +(1 x наклонная длина) – (45° изгиб x 2)

наклонная длина = 0,42 D

= 4000 + (1 x 40 x 8) + (1 x 0,42 x D) – (1d x 2 )

= 4000 + 320 + (0,42×88) – (1x8x2) = 4340,96 мм или 4,34 м

Шаг 4

Найти верхнюю планку (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежа A-A 9.0003

Количество верхних стержней на стороне Ly = (Lx/5) / расстояние + 1 = (3000/5) / 150 +1 = 5 шт. (2 x длина развертывания)

= 4000+(2*40*12) = 4000+960 = 4960 мм или 4,96 м

Количество верхних стержней на стороне Lx = (Ly/5) / расстояние + 1 = (4000 /5) / 150 + 1 = 6 №

Длина верхнего стержня на стороне Ly = Пролет плиты в свету (Ly) + (2 X Длина развертки)

= 3000+(2*40*12) = 3000+960 = 3960 мм или 3,96 м

График изгиба стержня для двусторонней плиты

ПРИМЕЧАНИЕ

• Здесь мы приняли длину развертывания равной 40d. Однако на практике сам структурный чертеж имеет этот размер, иначе вам придется удлинить стержень до конца балки без прозрачного покрытия.

Как рассчитать количество стали для плиты, фундамента и колонны?

🕑 Время чтения: 1 минута

Оценка количества стальной арматуры для бетонной плиты, фундамента и колонны, балок и т. д. имеет решающее значение для оценки стоимости строительства. Конструктивные чертежи служат основой для расчета количества арматуры в различных конструктивных элементах. В этой статье представлен процесс расчета количества стали для плит, колонн и фундаментов.

Содержание:

• Рассчитайте количество стали для плиты
• Расчет стали для опоры
• Рассчитайте количество стали для колонн
  • Продольные стали
  • . и детали арматуры из проектных чертежей, как показано на рис.1.
  • Вычислить количество стальных стержней.

  Основные стальные стержни Количество стержней = (длина плиты (L)/шаг) + 1               Уравнение 1 Стальной стержень с усадкой и температурой Количество стержней = (длина плиты (S)/шаг) + 1               Уравнение 2 В уравнении 1 используется расстояние между центрами основных стальных стержней арматуры, а расстояние между стержнями усадки и температуры используется в уравнении 2.

  Рис. 1: Типы и расположение стальных стержней в односторонней плите

  3. Рассчитайте длину резки: Основные стальные стержни Длина резки = пролет в свету (S) + Ld + наклонная длина + 2 изгиба x 45 градусов      Уравнение 3 Стальной стержень с усадкой и температурой Длина резки = пролет в свету (S) + Ld + наклонная длина + 2 изгиба x 45 градусов      Уравнение 4 Где: Ld: длина разработки, показанная на рис. 2. Наклонную длину можно найти из следующего выражения: Наклонная длина = 0,45D                                                D=толщина плиты-2*диаметр бетонного перекрытия               Уравнение 6

  Рис. 2: Изогнутые стержни в плите

  3. Преобразуйте эту длину в килограммы или тонны, потому что стальные стержни заказываются по весу. То же уравнение используется как для основного, так и для усадочного и температурного армирования, но используются соответствующие длина резки, количество стержней и диаметр стержня. Основные стальные стержни = Нет. прутков*длина резки*вес прутка (/162)     Уравнение 7 (/162) — это вес стали, полученный из объема стали, умноженной на ее плотность, которая составляет 7850 кг/м 9 .0278 3 .

  Расчет стали для фундамента

  Размер фундамента и детали его армирования (размер стержней и расстояние между ними) должны быть известны. Этого можно добиться по чертежам конструкции. После этого будут предприняты следующие шаги для расчета количества стали.

  1. рассчитать необходимое количество баров для обоих направлений.

  Количество стержней =  {(L или w – бетонное покрытие с обеих сторон) ÷ расстояние} +1       Уравнение 8 где L или W: длина или ширина фундамента

  2. Затем найдите длину одного стержня

  Длина стержня = L  или W – бетонное покрытие с обеих сторон + 2*длина изгиба     Уравнение 9 Где L или W — длина или ширина фундамента

  3. После этого вычислите общую длину стержней, которая равна количеству необходимых стержней, умноженному на длину одного стержня. Если один и тот же размер стержней используется в обоих направлениях, вы можете суммировать оба количества стержней
  4. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая 7850 кг/м ³

  Приведенная выше процедура расчета предназначена для одинарной армирующей сетки. Следовательно, для фундаментов с двойной арматурной сеткой необходимо снова использовать ту же процедуру для расчета количества стали для другой арматурной сетки.

  Расчет количества стали для колонн

  Получите размер колонны и детализацию армирования из проектных чертежей. Затем рассчитайте количество стали в колонне, выполнив следующие действия:

  Продольные стали
  1. Рассчитайте общую длину продольных стержней, которая равна высоте колонны плюс нахлесты для основания, умноженной на количество продольных стержней.
