Какая арматура нужна для монолитной плиты фундамента

Расчет арматуры для монолитной плиты

Монолитные плиты применяются, когда планируется отойти от стандартных параметров при строительстве и использовать особенные характеристики зданий.

Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом. Единственный минус – монолитные плиты сложно укладывать при пониженных температурах.

Чтобы перекрытие было устойчивым и прочным и прослужило долгие годы, важно производить точный расчет монолитной конструкции, а если она заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции.

Во время создания составления проекта необходимо:

• определить марку бетона
• тип арматуры,
• просчитать схему ее укладывания,
• продумать систему изоляции от воздействия воды и тепла,
• подсчитать, сколько стройматериала необходимо для проведения работ.

Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

В первую очередь арматура, стальная или композитная . позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.

Далее производится расчет арматурного сечения. Для монолитной плиты выбирается диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

• Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
• Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры . Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Необходимый расчёт арматуры на монолитную плиту

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Расчет арматуры позволяет обеспечить прочностной запас для максимально возможного ресурса конструкции при минимальном сечении прутка, шага ячейки сетки. Кроме того, для стальных прутков необходим защитный слой (15 – 40 мм), на который их необходимо погрузить в бетон для отсутствия коррозии.

Порядок расчета арматуры

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

• вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
• подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

• стандартный размер арматуры 6 м либо 12 м
• доставить на объект легче 6 м прутки
• если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
• минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

• в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
• они связываются квадратными хомутами через каждые 30 – 60 см
• ребра обязательны по периметру
• могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

• при толщине 5 – 7 см она не требует армирования
• заливается в один прием
• выравнивает основание
• защищает гидроизоляцию от порывов щебнем
• снижает толщину защитного слоя (нижнего) на 20 – 35 мм
• использует тощий бетон

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Похожие статьи:

Навигация по записям

Расчет фундаментной плиты, армирование и устройство плитного фундамента дома

Монолитная фундаментная плита – это плита из бетона с арматурным укреплением. Правильный расчет фундаментной плиты является основой крепкого и прочного дома. Этот тип фундамента в основном применяют при строительстве не особо тяжелых зданий на размываемых грунтах. Чтобы правильно провести расчет фундаментной плиты, нужно определить вид и качество грунта в том месте, где будет строиться дом.

Что учесть при расчете фундаментной плиты

Защитить от продавливания и обеспечить прочность основания поможет расчет фундаментной плиты. Устройство плитного фундамента требует правильного расчета для того, чтобы узнать марку и класс бетона, количество арматуры внутри плиты. При проектировке здания на плиту опирают либо колонны, либо стены. Именно поэтому для каждого отдельно взятого объекта расчёты индивидуальны.

Итак, чтобы провести армирование фундаментной плиты, нужно учесть, что расчет монолитной плиты – это вычисление размеров основания и установление количества материалов для изготовления фундамента. Преимущества монолитного фундамента в том, что площадь покрытия грунта достаточно велика.

Устройство плитного фундамента имеет некоторые особенности, которые стоит учесть: промежуток между сетками арматуры, толщину бетонного слоя и толщину арматуры.

Самый простой способ рассчитать толщину плитного фундамента – это суммировать все показатели. От состава грунта зависит конечный результат и решение, какую схему армирования выбрать. Путем несложных подсчетов получается, что минимальная толщина фундамента должна быть приблизительно 60 см.

Этот показатель неокончательный и зависит от веса будущей постройки и характеристик грунта. Конкретные показатели можно вычислить путем точного расчета, который лучше доверить профессиональным строителям.

Основные расчёты

Узнать, что такое фундамент, плита своими руками можно самостоятельно, как и научиться проводить расчеты фундамента.

Первым делом необходимо рассчитать нагрузку всего строения на фундамент. Кроме постоянных нагрузок, учесть нужно и временные, такие как погодные условия. К постоянным нагрузкам относится вес здания и его эксплуатационные характеристики: количество жильцов, мебели и других предметов, которые будут постоянно проживать и находиться в доме.

Начинается расчет монолитной плиты с определения площади опоры. Стоит учесть, какие строительные материалы планируют использовать при возведении фундамента и самого дома. Зная, что такое фундамент, плита своими руками вполне реальный процесс для непрофессиональных строителей. Но, возводя дом самостоятельно, нужно иметь хотя бы приблизительные расчеты.

Такие расчёты можно производить даже вручную. Для этого нужно определить вес будущего дома, который включает в себя такие элементы, как фундаментальные плиты, стены, потолок, цоколь. крыша, пол и наличие лестниц.

Зная данные удельного веса стройматериалов для возведения всех этих элементов, можно рассчитать примерный вес строения и округлить сумму, которая вышла в большую сторону.

Нагрузка на грунт рассчитывается с помощью показателей веса фундамента и самого дома. Размер и вес фундамента напрямую зависят от типа постройки.

Итак, подводя итог, можно выделить такие основные направления расчета:

1. Рассчитывается нагрузка на фундамент.
2. Примерный вес здания.
3. Нагрузка на грунт.
4. Расчёт на продавливание.

Армирование плитного фундамента

Плитный фундамент – это лучший выбор для слабого грунта. Такой тип фундамента имеет свои преимущества: защищает стены от микротрещин, от грызунов и насекомых и не требует больших денежных вложений.

Слой утрамбованного щебня или песка называют подушкой или основой для фундамента. Устройство плитного фундамента предусматривает укладку арматуры и заливку бетона.

Армирование фундаментной плиты осуществляется с помощью обычной арматуры любого класса. Фундаментная плита может эффективно служить и защищать грунт, если проводить армирование в два ряда.

В этом случае она будет полноценно выполнять свои функции #8212; не даст стенам строения разрушаться и предотвратит изменения в грунте. Таким образом, устройство плитного фундамента имеет следующую схему: так называемая подушка (песок либо щебень), армирование и сама плита.

Ошибки, которые допускаются при армировании фундамента

Армирование новичками в строительном деле влечет за собой возможные допущения различных ошибок и недочетов. Это может привести к негативным последствиям, поэтому рассмотрим самые распространенные ошибки:

• Отсутствие полиэтиленовой пленки. Этой пленкой после заливки обязательно покрывать конструкцию, иначе цемент может вытечь.
• Не утрамбовывается перед заливкой подушка или же подушка вообще не выполняется, что ведет к деформации фундамента.
• Не устраняются щели при устройстве опалубки.
• Отсутствие слоя гидроизоляции.
• Не устанавливается защитный слой в торцы плитного фундамента.

Если не допускать таких ошибок и подойти к процессу ответственно, то вполне реально уложить фундамент самостоятельно. Главное в этом деле качественная подготовка и точные расчеты.

Вы можете порекомендовать этот материал другим пользователям в социальных сетях

Нажмите на иконку требуемой социальной сети, так вы поделитесь ссылкой со своим окружением:

Добавить комментарий

Источники: http://dom-fundament.ru/raschet-armatury-dlya-monolitnoj-plity.html, http://fundamentdomov.ru/raschet-armatury-na-monolitnuyu-plitu/, http://funddom.ru/plitnyjj-fundament/raschet-fundamentnojj-plity-armirovan/

Подбор арматуры для фундаментной плиты

М_А3 = М_С3 = q_3сk₃²/2 = 1293.2·1.8²/2 = 2095 кгс·м или 209500 кгс·см

М_В3 = q_3с(k₃ + l₃)²/2 — A₃l₃ = 1293.2(1.8 + 6.2)²/2 — 5740·6. 2 = 5794.4 кгс·м или 579440 кгс·см

М_x3 = q_3сx₃²/2 — A₃(x₃ — k₃) = 1293.2·4.44²/2 — 5740(4.44 — 1.8) = -2406.8 кгс·м или -240680 кгс·см

где x₃ = A₃/q_3с = 5740/1293.2 = 4.44 м (так как максимальный момент будет в той точке, где разница поперечных сил от сосредоточенной силы и распределенной нагрузки будет равна нулю).

Примечание: если при армировании плиты будут оставлены выпуски арматуры для ленточной части фундамента под стены. И эта арматура будет соответствующим образом рассчитана на возникающие нагрузки, то для расчетов можно использовать определенные ранее параметры: длину консолей k’₃ = 1.7 м и длину пролетов l’₃ = 6 м. Такое уменьшение параметров кажется незначительным, но вот результат будет совсем другим. Уменьшение опорной реакции составит А’₃ = 6000 — 1293. 2·0.4 = 5483 кг.

М_А3 = М_С3 = q_3сk’₃²/2 = 1293.2·1.7²/2 = 1868.7 кгс·м или 186870 кгс·см

М_В3 = q_3с(k’₃ + l’₃)²/2 — A’₃l’₃ = 1293.2(1.7 + 6)²/2 — 5483·6 = 5439 кгс·м или 543900 кгс·см

М_x3 = q_3сx₃²/2 — A₃(x’₃ — k’₃) = 1293.2·4.24²/2 — 5483(4.24 — 1.7) = -2302.5 кгс·м или -230250 кгс·см

где x’₃ = A₃/q_3с = 5484/1293.2 = 4.24 м .

Таким образом конструктивными мерами можно уменьшить максимальный расчетный момент почти на 7%. Тем не менее мы продолжим расчет по ранее полученным данным. При этом с целью унификации используемого сортамента арматуры армирование консолей будем производить арматурой такого же диаметра, как и в пролетах.

Согласно «Руководству по проектированию плитных фундаментов. ..» для плиты следует использовать бетон марки не ниже М200. Мы воспользуемся данной рекомендацией и даже для дальнейших расчетов будем использовать бетон класса В20, имеющий расчетное сопротивление сжатию R_b = 11.5 МПа или 117 кгс/см² и арматуру класса AIII (А400), с расчетным сопротивлением растяжению R_s = 355 МПа или 3600 кгс/см².

Теперь подобрать необходимое сечение арматуры для полосы плиты шириной b_пол = 1 м можно по любой из возможных методик (по старой методике, по новому СНиПу, другим способом), результат будет приблизительно одинаковым. Но при использовании любой из методик необходимо помнить о том, что высота расположения арматуры будет разная. В данном случае для длинной арматуры, располагаемой в пролете параллельно оси х (верхняя зона сечения), можно предварительно принять h₀₃ = 27 см, а для арматуры, располагаемой под стенами (опорные участки, нижняя зона поперечного сечения), можно предварительно принять h’₀₃ = 21 см, так как предварительную бетонную подготовку под плиту мы пока не планируем, а соблюдать конструктивные требования СНиП 2. 03.01-84 надо, так как защитный слой бетона в монолитных плитах должен составлять не менее 70 мм.

Если производить расчет по старой методике:

А_0п3 = M_х3/bh²₀₃R_b = 240680/(100·27²·117) = 0.028

А_0В3 = M_В3/bh’²₀₃R_b = 579440/(100·21²·117) = 0.112

Даже без дальнейших расчетов уже понятно (во всяком случае мне), что сжатая зона бетона будет относительно небольшой и большого диаметра арматуры не потребуется, поэтому мы можем уменьшить высоту сечения плиты сантиметров на 7 (напомню, мы собирались делать плиту высотой 30 см), что как минимум даст экономию бетона на 7·100%/30 = 23.3%, да и нагрузка на основание при этом уменьшится, а вот на значение расчетной нагрузки это не влияет. Тогда при h₀ = 20 см и при h’₀ = 15 см

А_0п3 = M_х3/bh²₀₃R_b = 240680/(100·20²·117) = 0. 0514

А_0В3 = M_В3/bh’²₀₃R_b = 579440/(100·15²·117) = 0.22

А_0А3 = M_А3/bh²₀₃R_b = 209500/(100·15²·117) = 0.079

Как видим, не смотря на то, что значение момента в пролете больше, чем на опоре А, но за счет меньшей относительной высоты сечения тут может потребоваться арматура большего диаметра.

Теперь по вспомогательной таблице 1(170) методом интерполяции значений:

Таблица 170.1. Данные для расчета изгибаемых элементов прямоугольного сечения, армированных одиночной арматурой

мы можем найти все необходимые для дальнейших расчетов параметры η_п = 0.972 и ξ_п = 0.057, η_В = 0.874 и ξ_В = 0.252, η_А = 0.959 и ξ_А = 0.082. Далее ограничимся простой проверкой, согласно таблице 220.1 граничное значение относительной высоты сжатой зоны бетона при арматуре А400 составляет ξ_R = 0. 531 > ξ_B = 0.252, т.е. расчет можно продолжать, требование по относительной высоте сжатой зоны бетона нами не превышено. И тогда требуемая площадь сечения арматуры:

F_aп3 = M_х3/ηh₀₃R_s = 240680/(0.972·20·3600) = 3.44 см².

F_aА3 = M_А3/ηh₀₃R_s = 209500/(0.959·15·3600) = 4.04 см².

F_aВ3 = M_В3/ηh’₀₃R_s = 579440/(0.874·15·3600) = 12.28 см².

При шаге арматуры 200 мм в полосе шириной 1 м будет 5 стержней и тогда по таблице 2 (см. ниже) для армирования плиты  на опоре В следует принять арматуру диаметром не менее 18 мм (сечение 5 стержней составит 12.7 см²). А для армирования консолей вроде бы 5 стержней диаметром 10 мм с сечением 3.93 см² недостаточно (не хватает 2.7% до 4.04 см²). И тут мы можем вспомнить все, и то что нагрузку определяли с запасом, при этом не делали разницы между постоянной и временной нагрузкой, и то что нагрузка будет не равномерно распределенная, и то что размеры консолей и пролетов мы приняли с запасом, и то что расчетное сопротивление меньше нормативного, а потому с учетом даже одного только этого фактора допускается принимать сечение арматуры на 2-3% меньше требуемого. А можно ничего не вспоминать, а просто принять 5 стержней диаметром 12 мм, сечение стержней составит 5.65 см². Пока продолжим расчет  для стержней диаметром 18 и 10 мм, а окончательное решение примем, когда будут известны требуемые диаметры арматуры для всех сечений.

Коэффициент армирования в районе опоры В₃ при этом составит

μ_В3 =100% Fa/bh₀ = 100·12.7/(100·15) = 0.85%

Это больше рекомендуемого для плит перекрытия коэффициента армирования (0.3-0.6%). Однако у нас не плита перекрытия, а фундаментная плита, и такое армирование будет только в районе опоры В. В пролетах и консолях при использовании 5 стержней диаметром 10 мм площадь сечения арматуры составит 3.93 см2, соответственно μ_п3 = 0.262, так что менять высоту плиты не будем.

Таблица 170.2. Площади поперечных сечений и масса арматурных стержней.

Проверка по касательным напряжениям

Сразу проверим необходимость поперечного армирования. Согласно одному из требований

Q_max ≤ 0.5R_btbh’₀₃ + 3h’₀₃q (170.8.2.1)

Согласно нашей расчетной схеме Qmax — это половина опорной реакции В₃ = 9466.5 кг (так как вторая половина опорной реакции действует со второй стороны опоры). Сопротивление растяжению бетона выбранного класса составляет R_bt = 0.9 МПа или приблизительно 9 кгс/см². Тогда

9466.5/2 = 4733.25 < 0.5·9·100·15 + 3·15·12.932 = 7331.94 кг

Это условие соблюдается, по расчету поперечная арматура не нужна, конструктивные требования также позволяют обойтись без поперечной арматуры. арматуры, в данном случае имеется в виду вертикальная поперечная арматура.

Определение длины стержней

Для арматуры периодического профиля диаметром 16 мм минимально допустимая длина анкеровки l_an(16) в сжатом бетоне составляет согласно Таблице 328. 1 не менее 12d = 12·18 = 216 мм, не менее 200 мм, а также не менее (0.5·3600/117 + 8)16 = 374 мм (пояснения к формуле там же, где и таблица). Для арматуры диаметром 10 мм: l_an(10) = (0.5·3600/117 + 8)10 = 234 мм.

Тогда, если воспользоваться общими рекомендациями, длину стержней для армирования нижней зоны сечения плиты под опорой В₃ — внутренней стеной желательно принимать не менее 0.5l₃ + b + 2l_an(16) = 0.5·6 + 0.4 + 0.75 = 4.15 м. Впрочем такая длина необходима только для половины стержней, вторую половину можно просто довести до границы растянутой зоны, т.е. принять длину стержней 3.4 м.

Для армирования нижней зоны сечения плиты на крайних опорах и консолей достаточно 5 стержней диаметром 10 мм. При этом стержни следует заводить на всю длину консоли, ширину стены, зону действия момента в пролете и длину анкеровки. Если воспользоваться общими рекомендациями, то длина действия момента составит 0.25l₃ = 1.5 м, тогда k₃ + b + 0. 25l₃ + l_an(10) = 1.7 + 0.4 + 1.5 + 0.23 = 3.85 м.

А для того, чтобы более точно определить зону действия момента в пролете, сначала нужно определить сечения, в которых изгибающий момент равен нулю.

Согласно уравнению моментов:

М₀₃ = A₃x₃ — q_3c(k₃ + x₃)²/2 = 5740х₃ — 1293.2(1.7 + х₃)²/2 = 0

тогда

x₃₍₁₎ = 0.591 м, х₃₍₂₎ = 4.889 м (методика решения квадратных уравнений здесь не приводится).

Таким образом длина стержней для армирования консолей составит k₃ + b + 0.59 + 0.23 = 1.8 + 0.2 + 0.59 + 0.23 = 2.82 м (округлим до 3 м). А длина стержней для армирования под средней опорой В₃: 2(l₃ — x₃₍₂₎) + 0.4 + 0.75 = 2(6.2 — 4.89) + 0.2 +0.75 = 3.35 м (округлим до 3.5 м)

Как видим, более точный расчет позволяет сэкономить около 20-25% арматуры.

Для армирования 1 метра ширины плиты в пролетах принимаем все те же 5 стержней арматуры диаметром 10 мм по вышеуказанным причинам. При этом как минимум половину стержней по конструктивным соображениям следует доводить до опор, тогда длина таких стержней составит как минимум 6.2-6.4 м. А длина остальных стержней должна составлять как минимум x₃₍₂₎ — x₃₍₁₎ + 2l_an(10)= 4.89 — 0.59 + 0.46 = 4.76 м (округлим до 5 м). Впрочем для унификации длину всех стержней можно принять одинаковой: b + x₃₍₂₎ + l_an(10) = 0.2 + 4.89 + 0.23 = 5.32 м (округлим до 5.5 м), но стержни при монтаже каркаса следует располагать «елочкой» — один заводится на опору А₃, следующий на опору В₃ и так далее.

Подбор арматуры для сечения 2-2

Снова определим значение моментов на опорах (под стенами) и в пролете. Примем при определении моментов длину консолей k₂ = 1.4 м и пролет l₂ = 3.8 м. А значение опорной реакции А₂ уменьшим на 825. 5·0.2 = 165.1 кг. Тогда опорная реакция А составит А₂ = 2865 — 165.1 ≈ 2700 кг. При q_2c = 825.5 кг/м

М_А2 = М_с2 = q_2сk₂²/2 = 825.5·1.4²/2 = 809 кгс·м или 80900 кгс·см

М_В2 = q_2с(k₂ + l₂)²/2 — A₂l₂ = 825.5(1.4 + 3.8)²/2 — 2700·3.8 = 900.8 кгс·м или 90080 кгс·см

М_x2 = qx₂²/2 — A(x₂ — k₂) = 825.5·3.27²/2 — 2700(3.27 — 1.4) = -600.4 кгс·м или -60040 кгс·см

где x₂ = A₂/q_2с = 2700/825.5 = 3.27 м.

Значения моментов в данном сечении значительно меньше, чем в сечении 3-3 и это логично, так как и нагрузка, а главное, пролеты в этом сечении значительно меньше. Да и разница в значениях моментов незначительна, поэтому достаточно подобрать сечение арматуры по максимальному моменту, но при этом следует помнить, что относительная высота сечения изменится, так как у нас уже имеется арматура в сечении 3-3. При h’_o2 = 13 см

А_0В2 = M_В2/bh’²₀₂R_b = 90080/(100·13²·117) = 0.045

Данное значение достаточно близко к полученному А_0п3, потому мы без дальнейших скрупулезных расчетов примем армирование 1 погонного метра ширины плиты в данном сечении 5 стержнями диаметром 10 мм.

Согласно уравнению моментов:

М₀₂ = A₂x₂ — q_2с(k₂ + x₂)²/2 = 2700х₂ — 825.5(1.4 + х₂)²/2 = 0

тогда

x₂₍₁₎ = 0.63 м, х₂₍₂₎ = 3.11 м.

Таким образом длина стержней для армирования консолей составит k₂ + b + 0.59 + 0.23 = 1.4 + 0.2 + 0.63 + 0.23 = 2.46 м (округлим до 2.5 м). Длина стержней для армирования под средней опорой В₂: 2(l₂ — x₂₍₂₎) + b + 0.46 = 2(3.8 — 3.11) + 0.2 + 0.46 = 2.04 м (с учетом того, что приняли несколько завышенное сечение арматуры и с учетом некоторого защемления арматуры в растянутом слое бетона мы можем округлить длину стрежней до 2 м). Минимальная длина стержней для армирования пролетов: 0.2 + 3.11 + 0.23 = 3.54 м (округлим до 3.5 м) при армировании «елочкой».

Подбор арматуры для сечения 1-1

В данном сечении наша плита может рассматриваться как однопролетная балка с консолями. Снова определим значение моментов на опорах (под стенами) и в пролете. Примем при определении моментов длину консолей k₁ = 1.4 м и пролет l₁ = 7.8 м. При q_1c = 520.91 кг/м изменение опорной реакции А составит 520.91·0.2 = 104.2 кг, тогда А₁ = 2865 — 104.2 = 2758 кг

М_А1 = М_с1 = q_1сk₁²/2 = 520.91·1.4²/2 = 375 кгс·м или 37500 кгс·см

М_x1 = q_1сx₁²/2 — A₁(x₁ — k₁) = 520.91·5.3²/2 — 2758(5.3 — 1.4) = -3440 кгс·м или -344000 кгс·см

где x₁ = A₁/q_1с = 2758/520. 91 = 5.3 м (с учетом того, что мы не учитываем ширину опор, то значение х совпадает с серединой плиты, как это впрочем и должно быть).

При h_o1 = 18 см

А_0п = M_х/bh²₀₁R_b = 344000/(100·18²·117) = 0.091

тогда при η_п1 = 0.952

F_aп1 = M_х1/ηh₀₁R_s = 344000/(0.952·18·3600) = 5.57 см².

Данному требованию удовлетворяют 5 стержней диаметром 12 мм, площадью сечения 5.65 см².

Согласно уравнению моментов:

М₀₁ = A₁x₁ — q_1с(k₁ + x₁)²/2 = 2758х₁ — 520.91(1.4 + х₁)²/2 = 0

тогда

x₁₍₁₎ = 0.26 м, х₁₍₂₎ = 7.54 м.

При таких параметрах проще завести все стержни за грань опор. А армирование консолей из тех же соображений унификации принимаем такое же как и в сечении 2-2.

Вывод: для армирования плиты потребуется арматура 3 различных диаметров. С целью унификации и повышения надежности можно принять арматуру 2 диаметров 18 мм и 12 мм. В итоге схема армирования плиты при использовании арматуры 3 диаметров будет выглядеть примерно так:

Рисунок 397.1

Конструктивная арматура, необходимая для поддержания рабочей арматуры верхнего слоя на схемах не показана. А между тем в нашей плите большая часть арматуры находится сверху, а не как у плиты перекрытия — снизу. Поэтому для поддержания рабочей арматуры верхнего слоя в проектном положении при ходьбе и при заливке бетонной смесью и при вибрировании бетонной смеси желательно уложить стержни диаметром 8-12 мм (это может быть и гладкая арматура) с шагом не более 500 мм, тогда появляется возможность приварить поперечную арматуру для поддержания арматуры верхнего слоя. расстояние между стержнями поперечной арматуры как правило также не должно превышать 500 мм. В нашем случае для упрощения монтажа мы можем половину консольных стержней уложить по всей длине плиты, тогда сетка конструктивной арматуры составит 400х400 мм, а в узлах конструктивной сетки приварить поперечную арматуру. Кроме того для общей устойчивости арматурного каркаса желательно приварить несколько наклонных стержней.

После этого составляется спецификация арматуры, необходимой для армирования фундаментной плиты. Выглядит такая спецификация примерно так (с учетом конструктивной арматуры):

Таким образом для армирования фундаментой плиты потребуется примерно 2529.2 кг арматуры, из них около 700 кг на чисто конструктивную арматуру, и 43.5 м

И тут возникает вопрос: так как дом относительно небольшой и сравнительно легкий, а пролеты между стенами не малые, то может имеет смысл использовать для дома ленточный фундамент? Вопрос хороший, но ответ на него дается отдельно.

И еще одна маленькая, но очень важная деталь: плиту желательно бетонировать сразу, а это больше 40 м³ бетона. В связи с этим более целесообразно сначала выполнить бетонную подготовку из бетона класса В5 — В7.5 (если есть такая возможность) толщиной не менее 100 мм (во всяком случае так рекомендуется «Руководством по проектированию плитных фундаментов каркасных зданий…» , да и возможные неровности основания это сгладит и упростит монтаж арматуры. Кроме того по бетонной подготовке можно выполнить качественную гидроизоляцию, если есть такая необходимость. Тогда минимальная толщина защитного слоя для нижней арматуры должна быть не менее 35 мм и соответственно высоту плиты можно уменьшить еще на 35 мм и расход бетона более высокого класса на 6. 6 м³, но тогда придется пересчитать сечение арматуры верхнего слоя.

Тут могут возникнуть и другие вопросы: например, как рассчитать плиту если план дома не симметричный? В этом случае для упрощения расчетов можно по-прежнему рассматривать плиту как симметричную с той разницей, что длина пролетов будет равна большему значению из имеющихся, что приведет к повышенному запасу прочности, а значит и завышению стоимости дома. Или заказать расчет у специалиста, что также приведет к дополнительной трате средств.

Грамотное армирование монолитной ж/б плиты

Армирование монолитной плиты перекрытия – обязательный технологический процесс. Арматура в составе бетонной конструкции принимает на себя нагрузку, повышает прочностные характеристики элемента.

Блок: 1/6 | Кол-во символов: 205
Источник: https://domavlad.ru/tipy-domov/monolitnyj-dom/kak-armirovat-monolitnoe-perekrytie.html

Дополнительное упрочнение, расчет пролета

Дополнительное упрочнение единичных усиленных мест (областей высокой перегрузкой и наличия отверстий) выполняется единичными железными прутьями протяженностью с 400 — 1500 мм, в зависимости от нагрузок и длины пролетов:

• нижняя часть сетки — посреди плиты;
• верхняя часть — располагается на опорах.

Используемый прокат влияет на рельеф перекрытия, фасции вмещаются в 2-ух либо 1 направленностях. Превосходством ажурного увеличения является вероятность сокращения толщины отделанного продукта близ одних и тех же площадей.

Опорная арматура предохраняет плиту от растрескивания в пристенных местах.

Расчет плиты арматуры для плиты перекрытия должен быть выполнен с абсолютной точностью, так как именно от этого процесса будет зависеть надежность всей конструкции в целом. Некоторый эксперты в сфере расчета арматуры для плиты перекрытия утверждают, что расчет должен быть составлен уникально практически для каждого случая, так как различны множество факторов, в том числе и размеры самой плиты.

Стоит учесть, что металлопрокат будет оказывать огромное влияние на несущую способность перекрытия. А преимуществом используемой сетки, является сокращение толщины всей конструкции в целом, но это после всех выполненных «черновых работ».

В абсолютно любой постройки лучшим гарантом качества выполнения работы, будет правильный и точный расчет арматуры для плиты перекрытия. И при выполнении самого расчета, необходимо соблюсти все нормы технологического прогресса, многие из которых указаны выше.

Блок: 2/9 | Кол-во символов: 1532
Источник: https://1popotolku.ru/perekrytie/raschet-armatury-dlya-plity.html

Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

В первую очередь арматура, стальная или композитная, позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается схема армирования.

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.

Блок: 2/4 | Кол-во символов: 1384
Источник: http://dom-fundament.ru/raschet-armatury-dlya-monolitnoj-plity.html

Виды перекрытий

В зависимости от конструкции каркаса перекрытия монтируются деревянные и железобетонные. Последние в свою очередь делятся на:

• стандартные железобетонные плиты различных конструкций;
• монолитное перекрытие.

Преимущество готовых армированных плит в профессиональном изготовлении согласно требованиям СНиП: меньший вес за счет наличия сформированных при заливке полостей. По количеству и форме внутреннего строения плита бывает:

• многопустотной – с круглыми продольными отверстиями;
• ребристой – сложный профиль поверхности;
• пустотной – узкие, фигурные панели используются как вставки.

Уже готовые плиты перекрытия оправдывают свое применение при крупном строительстве, например при возведении высотных домов. Но они имеют свои недостатки при укладке:

• наличие стыков;
• использование грузоподъемной техники;
• подходят только под стандартные размеры помещений;
• невозможность создавать фигурные перекрытия, отверстия для вытяжек и др.

Монтаж перекрытий из плит обходится дорого. Надо оплачивать транспортировку спецавтомобилем, загрузку и монтаж подъемным краном. Чтобы дважды не вызывать спецтехнику, желательно с машины плиты сразу монтировать на стены. Если рассматривать индивидуальное строительство небольших коттеджей и домов, то специалисты рекомендуют самостоятельное изготовление перекрытий. Заливка бетонным раствором производится непосредственно на месте. Предварительно сооружается опалубка обвязки и армированная сетка.

Блок: 2/6 | Кол-во символов: 1425
Источник: http://obustroen.ru/stroitelystvo/perekrytiya/armirovanie-monolitnoy-plity-perekrytiya.html

Армирование фундаментной плиты

Арматура в фундамент в этом случае укладывается неравномерно. Необходимо усилить конструкцию в местах наибольшего продавливания. Если толщина элемента не превышает 150 мм, то армирование для монолитной плиты фундамента выполняется одной сеткой. Такое бывает при строительстве небольших сооружений. Также тонкие плиты используются под крыльца.

Для жилого дома толщина фундамента обычно составляет 200—300 мм. Точное значение зависит от характеристик грунта и массы здания. В этом случае арматурные сетки укладываются в два слоя друг над другом. При монтаже каркасов необходимо соблюдать защитный слой бетона. Он позволяет предотвратить коррозию металла. При возведении фундаментов величина защитного слоя принимается равной 40 мм.

Диаметр армирования

Перед тем как вязать арматуру для фундамента, потребуется подобрать ее сечение. Рабочий стержни в плите располагаются перпендикулярно в обоих направлениях. Для соединения верхнего и нижнего ряда используют вертикальные хомуты. Общее сечение всех прутов в одном направлении должно составлять не менее 0,3% от площади сечения плиты в этом же направлении.

Пример армирования

Если сторона фундамента не превышает 3 м, то минимально допустимый диаметр рабочих прутов назначается равным 10 мм. Во всех остальных случаях он составляет 12 мм. Максимально допустимое сечение — 40 мм. На практике чаще всего используют стержни от 12 до 16 мм.

Перед закупкой материалов рекомендуется посчитать массу необходимой арматуры для каждого диаметра. К полученному значению прибавляют примерно 5 % на неучтенные расходы.

Укладка металла по основной ширине

Схемы армирования монолитной плиты фундамента по основной ширине предполагают постоянные размеры ячейки. Шаг прутьев принимается одинаковым независимо от расположения в плите и направления. Обычно он находится в пределах 200—400 мм. Чем тяжелее здание, тем чаще армируют монолитную плиту. Для кирпичного дома рекомендуется назначать расстояние 200 мм, для деревянного или каркасного можно взять большее значение шага. При этом важно помнить, что расстояние между параллельными прутами не может превышать толщину фундамента более чем в полтора раза.

Обычно и для верхнего, и для нижнего армирования используют одинаковые элементы. Но если есть необходимость уложить пруты разного диаметра, то те, которые имеют большее сечение укладывают снизу. Такое армирование плиты фундамента позволяет усилить конструкцию в нижней части. Именно там возникают наибольшие изгибающие силы.

Основные армирующие элементы

С торцов вязка арматуры для фундамента предполагает укладку П-образных стержней. Они необходимы для того, чтобы связать в одну систему верхнюю и нижнюю часть армирования. Также они предотвращают разрушение конструкции из-за крутящих моментов.

Зоны продавливания

Связанный каркас должен учитывать места, в которых изгиб ощущается больше всего. В жилом доме зонами продавливания будут участки, в которых опираются стены. Укладка металла в этой области осуществляется с меньшим шагом. Это значит, что потребуется больше прутов.

Например, если для основной ширины фундамента использован шаг 200 мм, то для зон продавливания рекомендуется уменьшить это значение до 100 мм.
При необходимости каркас плиты можно связать с каркасом монолитной стены подвала. Для этого на этапе возведения фундамента предусматривают выпуски металлических стержней.

Блок: 2/6 | Кол-во символов: 3348
Источник: https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html

Расчет точных данных

Итак, для того чтобы произвести правильный расчет арматуры для плиты перекрытия, необходимо оттолкнуться от начальных данных, так как для каждого здания они уникальны и поэтому гораздо легче сравнивать и выводить точные данные размера, толщины, высоты, материала, класса материала и другие показатели относительно постройки.

Точный расчет арматуры для плиты перекрытия, исходная информация:

Компоненты армирования плиты перекрытия.

1.  Размеры постройки (первоначальный этап) плана 6х6 метров с учетом поперечных стен, показатели которой не должны равняться более 3 м.
2.  Вычисленная толщина плитки перекрытия равна 160 мм.
3.  Точная высота всего сечения перекрытия с учетом стальной арматуры равна — h0 = 14 cm2.
4.  Если брать арматуру, выполненную из углепластика, то данные равны — h0 = 14 cm2.
5.  Материал конструкции бетона марки В20 расчеты равны:
6.  Rb = 117 кг/см 2, Rbin = 14.3 кг/ см 2 Eb = 3.1*10 ‘5 kg/cm.
7.  Стальная арматура имеет класс — А-500С.
8.  Rs = 4500 kg/cm2, E2 = 5.5*10 ‘5 kg/cm.
9.  Арматура из стеклопластика имеет класс АКП-СП, то данные равны:
10.  Rs = 12 000 kg/cm2, E = 5.5*10 ‘5 kg/cm.

Блок: 3/9 | Кол-во символов: 1115
Источник: https://1popotolku.ru/perekrytie/raschet-armatury-dlya-plity.html

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.

Далее производится расчет арматурного сечения. Для монолитной плиты выбирается диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

• Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
• Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Блок: 3/4 | Кол-во символов: 874
Источник: http://dom-fundament.ru/raschet-armatury-dlya-monolitnoj-plity.html

Сборка нагрузочных конструкций, их расчет

№п.п.	Тип конструкций	Формулы для точного расчета	Данные нагрузок кг/м²
2-й этаж. Отсутствуют данные		—	—	—
1.	Плита (160)	g = 0.16m * 2.7 m/м ‘2 = 0.432 m/м ‘2	432	1.1	475
2.	Ц.-п. стяжки равны (30)	g = 0.03*1.8 m/м ‘2 = 0.054 m/м ‘2	54	1.1	60
3.	Керамические плитки	Отсутствуют данные	27	1.1	30
4.	Показатели веса	Снип = 2,01 0,7 — 85*	50	1,3	65
5.	Нагрузки, полезный тип	Снип = 2,01 0,7 — 85*	150	1,3	200
6.	Вывод данных Отсутствуют данные		—	—	830

Блок: 4/9 | Кол-во символов: 502
Источник: https://1popotolku.ru/perekrytie/raschet-armatury-dlya-plity.html

Расчет безбалочного перекрытия

Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.

Полезно

Экспериментально было установлено, что для безбалочной плиты опасными нагрузками можно считать сплошную, оказывающую давление на всю площадь и полосовую, распределенную через весь пролет.

Блок: 4/6 | Кол-во символов: 458
Источник: http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html

Что представляет собой армирование монолитной плиты перекрытия

Армирование конструкции проводится установкой внутри стен/бортиков опалубки перекрытия арматурных прутов и сеток перед заполнением формы бетоном. Арматура укладывается прямо на опалубку согласно проекту.

Общий принцип армирования плиты:

• металлические пруты вязальной проволокой увязываются в сетки;
• формируют каркас по стенам. Перекрытие будет опираться на несущую стену, этот размер называют площадью опирания, определяется толщиной, материалом стены;

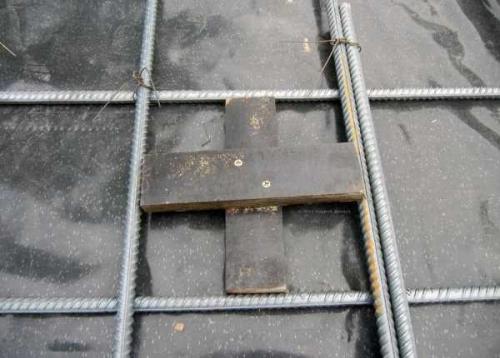

• нижняя сетка приподнимается от плоскости опалубки на 25-30 мм фиксаторами;
• верхняя сетка располагается относительно уровня бетона, отступая 25-30 мм;
• в месте примыкания плиты к стенам добавляется опорная арматура.

Опорная арматура нужна для предотвращения растрескивания бетона. Опорную площадь плиты перекрытия принимают согласно проекту, но не менее 80 мм.

Расстояние от края опалубки до сеток отступают для формирования защитного слоя из бетона. Сталь без защитного слоя под воздействием воздуха и влаги подвергается коррозии.

В местах с ослабленным сечением, большим количеством отверстий для прокладки инженерных коммуникаций, каркас усиливают. Для этого закладывают несколько дополнительных прямых прутов длиной 0,4-1,5 м.

Блок: 4/6 | Кол-во символов: 1247
Источник: https://domavlad.ru/tipy-domov/monolitnyj-dom/kak-armirovat-monolitnoe-perekrytie.html

Расчет арматур для плиты перекрытия при деформации с использованием стальной арматуры

a. Подборка сечения, данные расчета

Определение максимальных данных по формуле:

M = g*l2/8 = 0.83 мн / m * (3m)2/ 8 = 0. 93 тн * m

Определение коэффициента, где =1(м) по формуле:

A0 = M*y/ b*h02R6*y62 = 93 000 kg/cm * 0.95/ 100 cm*13cm2 * 117 kg/cm = 0.045, n=0.0975

Показатели площади сечения, где арматура имеет класс А-500С по формуле:

A2 = M*y/n*h0*R2 = 93 000 kg/cm * 0.95/ 0.975*13 cm* 4500 kg/cm2 = 1.55 cm2

Принимаются основные данные в нижней части всего армирования: Ø8 A-500С с учетом шага 200 (As=2.51см2)

b. Расчет арматуры для плиты перекрытия при прогибе

Наличие постоянной нагрузки на само перекрытие равное — 0.63 тн/м&sup2;.

Наличие временной нагрузки на перекрытие — 0.2 тн/м&sup2;.

Максимальные показатели данных длительных нагрузок на перекрытие:

Mdl = g*ll2/8 = 0.63mh/m*3m2/8 = 0.71 mh * M.

Максимальные показатели данных временных нагрузок на перекрытие
Mxp = g*l2/8 = 0.2 mh/m*3m2 / 8 = 0.22*m.

Армирование плит в зависимости от опирания

Коэффициент, который учитывает тип нагрузки и схему загружения S=5/48 — для балки, имеющей постоянные равномерные данные нагрузок y = y = 0.

Проектирование различных бетонных и железных конструкций из тяжелого материала.

Коэффициент для определения равен — k1, k2, k3.

Mn = f2/b*h0 * Ea/Eb = 2.51 cm2/100 cm * 13 cm * 2*10 ‘6 kg/cm / 3.1*10 ‘5 kg/cm2 = 0.012.

k1 = 0.64, k1 = 0.43, k2 = 0.10.

Неровности оси при одновременных действиях постоянных, длительных и не длительных нагрузок, которые вычисляются по формуле:
1/p = 1/Ea*Fa*H02 = Mkp/k1kp + M — k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm — 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 — 36 608/ 0.43 = 0.000135 1/cm = 13.5*10′-5 1/cm.

Максимальные данные прогиба в середине пролета составляют:
f = 1/p *S*l2 = 13.5 * 10’-5 1/cm * 5/48 * 300’2 cm2 = 1.27 cm.
f = 1/200 = 300 cm/200 = 1.5 cm.
Fm = 1.27 cm = f = 1.5 cm.

Данные условия выполнены при принятом армировании, где (Ø8 A-500С с шагом 200).
Расчет арматуры для плиты перекрытия при деформации с использованием стеклопластиковой арматуры (АКП-СП).

Нагрузка на плитку и расчетные данные являются аналогичными.

Расчеты производится по деформациям для некоторых вариантов армирования.

Начальные данные, а также характеристика материалов представлена в исходных данных.

Блок: 5/9 | Кол-во символов: 2420
Источник: https://1popotolku.ru/perekrytie/raschet-armatury-dlya-plity.html

Чертеж плиты перекрытия

Для правильной сборки перекрытия делается чертеж. По нему можно рассчитать расход всех материалов, от проволоки для обвязки до количества цемента.

Алгоритм действий:

1. 1. Перед тем как составлять чертеж следует произвести замеры всех помещений и наружного периметра дома, если отсутствует проект. Они делаются от оси стены.
2. 2. Отмечаются все отверстия, которые не будут заливаться.
3. 3. Наносятся контуры всех несущих стен и части промежуточных. Делается подробная схема обвязки, сетки, упрочнения с указанием толщины прутка, мест стыковки и увязки.
4. 4. На чертеже указывается размер ячеек и расположение крайнего продольного прута от края заливки.
5. 5. Рассчитываются габариты профлиста под нижнюю плоскость плиты.

При создании схемы сетки в большинстве случаев количество ячеек имеет не целое число. Арматуру следует сместить и получить одинаковые уменьшенные размеры ячеек возле стен.

Остается просчитать материал. Длину прутка умножить на их количество. К полученному числу добавить расход на стыки и увеличить полученную цифру на 2%. Округлять при покупке в большую сторону.

По площади перекрытия рассчитывается количество пластиковых фиксаторов и сколько проката пойдет на вставки между сетками.

Расчет цементного состава производится исходя из толщины перекрытия и его площади.

Арматура сверху и снизу должна быть покрыта раствором толщиной минимум 20 мм. При доступе воздуха на поверхности металла образуется коррозия, и начнется разрушение. При создании перекрытия толще 15 см, с армированием в 2 слоя, больше раствора распределяют вверху.

Чертеж служит и для расчета количества опалубки, опорных колонн и деревянных балок для создания нижней поддерживающей плоскости – платформы под заливку перекрытия.

Поставить на фиксаторы прутья и связать все пересечения проволокой по силам любому застройщику. Для гарантии безопасности расчеты перекрытий и создание проекта дома лучше доверить профессионалам.

Блок: 5/6 | Кол-во символов: 1912
Источник: http://obustroen.ru/stroitelystvo/perekrytiya/armirovanie-monolitnoy-plity-perekrytiya.html

Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

• крючок;
• пистолет.

Способы вязки

Самый распространенный способ вязки

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок. Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м. На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Блок: 5/6 | Кол-во символов: 1798
Источник: https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП «Бетонные и железобетонные конструкции», СНиП -87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Блок: 2/3 | Кол-во символов: 2063
Источник: http://stroy-calc.ru/raschet-fundamenta-plita

Полезные видео

На видео ниже — армирование плиты перекрытия монолитного коттеджа, шаг вязки, монолитные каркасы и прочее, смотрим:

Посмотрите пример армирования плиты перекрытия:

Блок: 6/6 | Кол-во символов: 188
Источник: https://domavlad.ru/tipy-domov/monolitnyj-dom/kak-armirovat-monolitnoe-perekrytie.html

Общие рекомендации

1. при соединении стержней по длине минимальный нахлест составляет 20 диаметров, но не меньше 250 мм;
2. все зоны, в которых возможен изгиб, в обязательном порядке должны быть усилены;
3. при выборе между сваркой и вязкой, лучше — второе;
4. при необходимости использовать стержни разного диаметра, те, которые толще, располагают снизу.

Блок: 6/6 | Кол-во символов: 341
Источник: https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html

Вывод

1. Армирования плиты межэтажных перекрытий с пролетом, который не превышает 3 метров с использованием стальных арматур, тогда данные будут составлять Ø8 A-500С с учетом шагом равным 200.
2. Армирования плиты с учетом различных пролетов и использовании арматуры, выполненной из стеклопластика, то данные могут быть нескольких вариантов:

• Ø14 АКП-СП с учетом шага равным 200;
• Ø10 АКП-СП с учетом шага равным 100.

3. Если использовать в качестве армирования сетки, материал которой Ø8 АКП-СП и даже с             учетом шага равным 100, то максимальные данные прогибы плиты будут составлять больше           всех  существующих приделов, что не желательно.

Блок: 7/9 | Кол-во символов: 662
Источник: https://1popotolku.ru/perekrytie/raschet-armatury-dlya-plity.html

Сравнение вариантов армирования, вывод расчета

Тип арматуры	Расчет диаметра.	Показатели шага	Учетные данные AS	Данные прогиба (см)	Данные предельного прогиба (см)
А-500С	8	200	2.51	1.27	1.5
АКП-СП	14	200	7. 69	1.29
	10	100	7.86	1.30
	8	100	5.05	2.00

Сравнительный этап «расчет плиты арматуры» довольно-таки прост. Ведь вы наверняка заметили, что формулы, использующиеся при выводе точных данных расчета, похоже и практически одинаковы во многих случаях.Данная методика вычисления принимается уже достаточно давно и не только в строительных тематиках, но и в продвижении статистики экономики и для более быстрого и точного расчета различных бухгалтерских данных.

Если рассматривать сравнение двух, совершенно различных типах арматуры, как показатель на функциональность, то расчет покажет, что АКП-СП в несколько раз превосходит своего соперника.Перед человеком открыто огромное количество возможностей, с использованием данного продукта. Однако это расчет показывает, что хоть и многочисленные возможности у А-500С, но качество выполнения работ скорее отличается в положительную сторону, что не наблюдается у АКП-СП.

Блок: 8/9 | Кол-во символов: 1116
Источник: https://1popotolku.ru/perekrytie/raschet-armatury-dlya-plity.html

1. https://1popotolku.ru/perekrytie/raschet-armatury-dlya-plity.html: использовано 6 блоков из 9, кол-во символов 7347 (25%)
2. https://DomZastroika.ru/foundation/vypolnenie-pravilnogo-armirovaniya-monolitnoj-zhb-plity.html: использовано 4 блоков из 6, кол-во символов 6344 (22%)
3. http://stroy-calc.ru/raschet-fundamenta-plita: использовано 1 блоков из 3, кол-во символов 2063 (7%)
4. http://obustroen.ru/stroitelystvo/perekrytiya/armirovanie-monolitnoy-plity-perekrytiya.html: использовано 3 блоков из 6, кол-во символов 4391 (15%)
5. https://domavlad.ru/tipy-domov/monolitnyj-dom/kak-armirovat-monolitnoe-perekrytie.html: использовано 4 блоков из 6, кол-во символов 2197 (8%)
6. http://dom-fundament.ru/raschet-armatury-dlya-monolitnoj-plity. html: использовано 3 блоков из 4, кол-во символов 4667 (16%)
7. http://stylekrov.ru/raschet-monolitnoj-plity-perekrytiya.html: использовано 2 блоков из 6, кол-во символов 2113 (7%)

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings. DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select. selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Как пересчитать арматуру плиты на другой диаметр

Любая железобетонная конструкция состоит из бетона и арматуры определенного диаметра. Мало того, эта арматура должна быть установлена с определенным шагом – расстоянием между стержнями.

В этой статье мы не будем рассматривать вопросы проектирования конструкций. Допустим, у нас уже есть проект, и мы знаем, какая арматура и с каким шагом установлена в плите. Но на стройке – как на стройке. Часто случается, что необходимого диаметра арматуры нет, а есть больший или меньший. И появляется задача наиболее экономичным и надежным способом заменить арматуру. Вот этому научит вас статья.



Скажу сразу, 100% экономии не выйдет – замена всегда предполагает перерасход арматуры, но свести его к минимуму мы постараемся.

Итак, разберемся с основами. У плиты есть арматура с определенным диаметром и шагом. Что это нам дает? Зная диаметр, мы узнаем площадь арматуры; зная шаг, мы всегда определим количество стержней на метр плиты.

Допустим, у нас d12 мм шаг 200 мм.

Площадь сечения стержня d12 равна 1,131 см² (см. таблицу). При шаге 200 мм мы имеем 1000/200=5 стержней в каждом метре плиты (здесь 1000 мм = 1 м).

Теперь найдем площадь арматуры на метр плиты, которая заложена в проекте (это самое важное значение в нашем расчете):

1,131*5=5,655 см².

Вот эта цифра дает нам возможность пересчитать арматуру на любой диаметр. Рассмотрим на примерах.

Допустим, у нас есть в наличии стержни d14 мм. Конечно, мы можем не заморачиваться и установить их вместо d12 мм с шагом 200 мм. Но по-хорошему, можно и нужно поставить стержни реже. Пересчитаем шаг. Площадь сечения стержня d14 равна 1,539 см². Найдем количество стержней на 1 метр плиты:

5,655/1,539 = 3,67 = 4 шт. (округляем всегда в большую сторону!)

1000/4 = 250 мм – шаг стержней d14 мм.



Диаметр арматуры, мм	6	8	10	12	14	16	18	20	22
Площадь стержня, см2	0,283	0,503	0,785	1,131	1,539	2,011	2,545	3,142	3,801
Вес 1 п. м стержня, кг	0,222	0,395	0,617	0,888	1,208	1,578	1,998	2,466	2,984



На первый взгляд, мы можем спокойно ставить арматуру d14 с шагом 250 мм. Но нужно проверить еще одно требование (см. «Руководство по конструированию железобетонных конструкций»).

Если в нашем случае, например, плита толщиной 180 мм, то 1,5h = 1,5*180 = 270 мм, т.е. максимально допустимое расстояние между стержнями – 270 мм, а у нас 250 мм – проходит.

Если бы плита была менее 150 мм толщиной, то сэкономить на увеличении шага не удастся, т. к. максимально допустимый шаг арматуры в этом случае 200 мм не зависимо от диаметра арматуры.

Теперь предположим другой вариант: у нас в наличии есть арматура d10 мм.

Площадь стержней d10 равна 0,785 см².

5,655/0,785 = 7,2 = 8 шт.

1000/8 = 125 мм.

Здесь нужно еще учитывать, что расстояние между стержнями меньше 100 мм не желательно. Это связано с производством работ: удобством укладки бетона и возможностью просунуть вибратор между ячейками арматуры. У нас 125 мм > 100 мм – все в порядке.

Рассмотрим последний, наиболее редкий пример.

Допустим, у нас есть d8 и d14 (понемногу), одним из них не хватает заменить d12. Что делать? В таком случае, нужно, равномерно чередуя, использовать стержни двух диаметров.

Площадь стержней d8 равна 0,503 см².

Площадь стержней d14 равна 1,539 см².

Чтобы получить нужную площадь 5,655 см², мы можем подобрать два варианта:

1) 2 d14 + 6 d8: 2*1,539 + 6*0,503 = 6,204 > 5. 655 см²;

2) 3 d14 + 3 d8: 3*1,539 + 3*0,503 = 6,126 > 5.655 см².

В первом случае нужно уложить d14 с шагом 500мм (по 2 шт. на метр), а между ними – по 3 шт. ?8 мм. В итоге, получим шаг арматуры 125 мм.

Во втором случае нужно чередовать d14 и d8 с шагом 165 мм (6 стержней на 1 метр).

В обоих случаях нужно учитывать толщину плиты, как это было описано выше.

Теперь посчитаем перерасход металла по весу.



При замене d12 шаг 200 мм на d14 шаг 250 мм. Вес 1 погонного метра d14 равен 1,21 кг, вес d12 равен 0,89 кг.

4*1,21/(5*0,89) = 1,09 – перерасход 9%.



При замене d12 шаг 200 мм на d10 шаг 125 мм. Вес 1 погонного метра d10 равен 0,62 кг, вес d12 равен 0,89 кг.

8*0,62/(5*0,89) = 1,11 – перерасход 11%.



При замене d12 шаг 200 мм на 2d14+6d8. Вес 1 погонного метра d14 равен 1,21 кг, вес d8 равен 0,4 кг.

(2*1,21+6*0,4)/(5*0,89) = 1,08 – перерасход 8%.



При замене d12 шаг 200 мм на 3d14+3d8. Вес 1 погонного метра d14 равен 1,21 кг, вес d8 равен 0,4 кг.

(3*1,21+3*0,4)/(5*0,89) = 1,09 – перерасход 9%.



Надеюсь, статья была вам полезной.











Еще статьи:

«Как выполнить армирование монолитного перекрытия частного дома» — на эту статью обращаю особое внимание, ее мало кто замечает, но по ней можно подобрать армирование перекрытия прямоугольного дома с одной внутренней несущей стеной (самый распространенный тип перекрытия).

«Монолитное перекрытие»

«Сборное перекрытие или монолит?»

«Армирование перекрытий в районе отверстий»,

«Монолитное перекрытие по металлическим балкам»,

«Балконы»,

«Монолитный пояс».

«Что нужно знать о ленточном монолитном фундаменте»

«Монолитная лестница в частном доме»





Еще полезные статьи:

class=»eliadunit»>

Как рассчитать количество стали для плиты?

В этом посте мы объясним, как рассчитать количество стали для сляба? Как для односторонней, так и для двусторонней плиты с примером.

Примечание. Для лучшего просмотра прочитайте этот пост в ландшафтном режиме, если вы используете мобильное устройство.

Надеемся, вы уже знакомы с

.

Если вы пропустили это, пожалуйста, прочитайте эти сообщения.

Краткий обзор,

Односторонняя плита	Ly/Lx > 2
Двусторонняя плита	Ly/Lx

Односторонняя плита Детализация армирования

Самым большим заблуждением является то, что балка от внешней стороны к внешней считается пролетом плиты.Пожалуйста, обратитесь к приведенной ниже схеме

Давайте возьмем приведенную ниже схему односторонней плиты

.

Дано

• Основные стержни диаметром 12 мм при межосевом расстоянии 150 мм
• Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм. (Разница между главной шиной и распределительной шиной)
• Верхняя и нижняя прозрачная крышка 25 мм
• Длина проявления считается равной 40 дням
• Толщина плиты – 150 мм

Расчет графика изгиба стержня перекрытия в одном направлении

Этап 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества стержней = (длина плиты / расстояние) + 1

Количество основных стержней = (Ly / расстояние) + 1 = (5000/150) + 1 = 34 шт.

Количество распределительных стержней = (Lx / расстояние) + 1 = (2000 / 150) + 1 = 14 шт.

Этап 2

Найти длину обрезки основных стержней и распределительных стержней

Длина резки основного стержня,

= Пролет плиты в свету (Lx) + (2 X длина развертки) + (1 x длина наклона) – (изгиб 45° x 2)

Длина кривошипа = 0.42 D, мы уже обсуждали это в разделе «Обрезка длины основного стержня»

.

= 2000 + (2 х 40 х 12) + (1 х 0,42 х Д) – (1д х 2)

= 2000 + 960 + 0,42D – (1x12x2) = 2960 +0,42D – 24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основной шины = 2960+(0,42 x 88) – 24 = 2973 мм или 2,97 м

Этап 3

Найти длину распределительного стержня

= Чистый диапазон (Ly) + (2 x Длина развертывания (Ld))

= 5000 + (2 х 40 х 8) = 5640 мм или 5.64 м

Этап 4

Найти верхнюю панель (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежей A-A

.

Количество верхних стержней = (Lx/4) / расстояние + 1 = (2000/4) / 150 +1 = 4 шт. x 2 стороны = 8 шт.

Длина верхней балки (L) = такая же, как у распределительных балок = 5,64 м

График изгиба стержней для односторонней плиты

См. код формы изгиба стержня и расчет веса стали, пост

.

Двусторонняя плита Детализация армирования

Теперь рассчитать график изгиба стержня для двусторонней плиты.

Возьмем в качестве примера двухстороннюю диаграмму перекрытий

.

• Основные стержни диаметром 12 мм при межосевом расстоянии 150 мм
• Распределительные шины имеют диаметр 8 мм и расстояние между центрами 150 мм.
• Верхняя и нижняя прозрачная крышка 25 мм
• Длина проявления – 40 дней
• Толщина плиты – 150 мм

Расчет графика изгиба стержня перекрытия в одном направлении

Этап 1

Сначала найдите количество стержней, необходимых для основного армирования и распределения

Формула количества необходимых стержней = (длина плиты / расстояние) + 1

Количество основных стержней = Ly / расстояние + 1 = (4000/150) + 1 = 27 шт.

Количество распределительных шин = Lx / расстояние + 1 = 3000/150 + 1 = 21 шт.

Этап 2

Найти длину обрезки основных стержней и распределительных стержней

Длина резки основного стержня,

= Чистый пролет плиты (Ly) + (1 X длина развертки) + (1 x наклонная длина) – (изгиб 45° x 2)

Наклонная длина = 0. 42 Д

= 3000 + (1 х 40 х 12) + (1 х 0,42 х Д) – (1д х 2)

= 3000 + 480 + 0,42D – (1x12x2) = 3480 + 0,42 D -24

D = Толщина плиты – двухсторонняя прозрачная крышка – диаметр стержня =  150 – 50 -12 = 88 мм

Длина основной шины = 3480+(0,42 x 88)-24 = 3492,9 мм или 3,49 м

Этап 3

Найдите длину обрезки распределительного стержня

= Чистый пролет плиты (Ly) + (1 X длина развертки) + (1 x наклонная длина) – (изгиб 45° x 2)

Наклонная длина = 0.42 Д

= 4000 + (1 х 40 х 8) + (1 х 0,42 х D) – (1d х 2)

= 4000 + 320 + (0,42×88) – (1x8x2) = 4340,96 мм или 4,34 м

Этап 4

Найти верхнюю панель (дополнительно) ; Верхние стержни расположены в верхней части области критической длины (L/4). См. раздел чертежей A-A

.

Количество верхних стержней на стороне Ly = (Lx/5) / расстояние + 1 = (3000/5) / 150 +1 = 5 шт.

Длина верхнего стержня на стороне Ly = Пролет плиты в свету (Ly) + (2 X Длина развертки)

= 4000+(2*40*12) = 4000+960 = 4960 мм или 4. 96 м

Количество верхних стержней на стороне Lx = (Ly/5) / интервал + 1 = (4000/5) / 150 + 1 = 6 №

Длина верхнего стержня на стороне Ly = Пролет плиты в свету (Ly) + (2 X Длина развертки)

= 3000+(2*40*12) = 3000+960 = 3960 мм или 3,96 м

График гибки стержней для двусторонней плиты

ПРИМЕЧАНИЕ

• Здесь мы приняли длину раскрытия 40d. Однако на практике сам структурный чертеж имеет этот размер, иначе вам придется удлинить стержень до конца балки без прозрачного покрытия.



График изгиба стержней

для плиты



График изгиба стержней  играет жизненно важную роль в определении количества арматуры в конструкции. Чтобы узнать график изгиба стержней для плиты или стальной арматуры в плите, я рекомендую вам изучить Основы графика изгиба стержней и как принять бетонное покрытие для различных компонентов здания.

График изгиба стержней для плиты:-

В строительстве находится 16 различных типов плит . Ну, толщина плиты обычно варьируется от 4 до 8 дюймов. Обычно мы принимаем плиту толщиной 6 дюймов (0,15 м). Для тяжелых нагрузок мы используем плиты толщиной 8 дюймов и выше.

Количество арматуры (стальной), необходимой для плиты или стержня. График гибки плиты: —

В этом посте я узнаю оценку стальной арматуры, необходимой для плиты для работы над этим. Я рассмотрел план, как показано ниже.
В основном плиты подразделяются на два типа: Односторонняя плита и Двусторонняя плита , чтобы узнать больше о различиях , см. здесь.

В односторонней плите основные стержни располагаются в более коротком направлении (изогнутые стержни), а распределительные стержни располагаются в более длинном направлении (прямые стержни). Принимая во внимание, что в двусторонней плите основные стержни (изогнутые стержни) предусмотрены в обоих направлениях. Обычно двусторонняя плита применяется, когда длина и ширина плиты превышает 4 м.

Что ж, чтобы вы достигли совершенства в графике гибки стержней для плиты, я рассматриваю одностороннюю плиту и двустороннюю плиту, как показано на рисунке. Основные стержни и распределительные стержни предусмотрены в односторонней плите.В двусторонней плите распределительные стержни предусмотрены с обеих сторон плиты.

Распределительные стержни:- Эти стержни прямые.
Основные стержни:- Эти стержни представляют собой изогнутые стержни. Основные стержни изогнуты под углом 45 градусов с длиной 0,42D

Где, D = глубина плиты- Верхняя крышка – Нижняя крышка

Дополнительные стержни: Коленчатые стержни для поддержания каркаса плиты.
Длина дополнительной штанги л/4.

Шаги для расчета армирования, необходимого для плиты:-

1. Вычтите покрытие для определения длины стержня.
2. Оцените длину распределительного стержня
3. Рассчитайте значение «D» (глубина плиты — верхняя крышка — нижняя крышка)
4. Узнайте количество стержней
5. Рассчитайте общую массу стали, необходимой для армирования плиты .

Обратите внимание,

Диаметр стержней = 10 мм, расстояние между стержнями = 0.10 м, глубина плиты = 0,15 м

этаж плита — 1 (двусторонняя плита): —

баров вдоль оси x: —

баров вдоль оси Y: —

Total Wt стержней = 150,285+150,091 = 300,376 кг

Для плиты перекрытия -2 (односторонняя плита): —

Как показано на рисунке выше, плита перекрытия -2 является односторонней плитой. В этом типе плит основные стержни (изогнутые стержни) располагаются в более коротком направлении, поэтому нет необходимости рассчитывать длину стержня кривошипа в направлении Y (из рис.).Оцените длину стержня, как показано на рисунке, вычитая длину покрытия. В то время как в направлении X учитывается длина шатуна.

Также прочитал: —

График гибки бар для шеи колонны [BBS]

бар изгибая графика для галстуков / ремень пучков [BBS]

График изгиба к балумбияю для фурнитуры [BBS]

Основы расписания гибки стержней [BBS]

  НРАВИТСЯ НА FACEBOOK

Для получения мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт WhatsApp  +9700078271  как  Civilread  и отправьте нам сообщение « ПРИСОЕДИНЯЙТЕСЬ »

Никогда не пропустите обновление. и разрешить уведомления.
Оставайтесь с нами! Скоро будет обновлено больше !!.
Civil Read Желаем вам всего наилучшего в будущем..

Расчет армирования перекрытий | Как рассчитать количество стали

Плиты представляют собой горизонтальную бетонную конструкцию.Плиты армированы, то есть в них включена сталь, чтобы выдерживать (сжимающие) нагрузки, воздействующие на нее.

Иногда бетонные плиты непосредственно опираются на колонны без применения балок или ферм. Такие плиты известны как плоские плиты. Из-за сдвига и отрицательного изгиба вокруг колонн иногда требуется уменьшить напряжения, включив затвердевшую область плиты в окружающие области вершин колонн и расширяющихся колонн. Такая конструкция известна как плоскопанельная.

Весь R.C.C. Плиты перекрытий подразделяются на следующие категории: —

а. Односторонняя плита, b. Двухсторонняя плита, c. Плоская плита, д. Ребристая плита и e. Плита РБ

Определение плоской плиты: Плоская плита: Плоская плита означает двустороннюю железобетонную плиту, которая, как правило, не содержит балок и балок, а нагрузки передаются непосредственно на опорные бетонные колонны.

Расчет армирования плиты

Предположим,
Длина плиты = 50 футов.
А, Ширина плиты = 40 футов. Стержни
10 мм применяются на всех крышах.
Основная и кривошипная штанги = 10 мм диам. @ 5″ к/к.
Дополнительный верх (в плите крыши) = 2 шт. 10 мм диам.
Extra Top (снаружи плиты крыши) = 1 шт. 10 мм диам.

Расчет армирования плиты:

Необходим 40-футовый стержень:
Длина плиты = 50 футов = 50 x 12 = 600 дюймов.
Если стержень используется в зазоре 5 дюймов = 600/5 = 120 шт.стержень необходим.
Следовательно, необходимое количество стержней = 120 х 40 = 4800 футов.

Необходим 50-футовый стержень:

Ширина плиты = 40 футов = 40 x 12 = 480 дюймов.
Если стержень используется в зазоре 5 дюймов = 480 / 5 = требуется 96 стержней.
Следовательно, необходимое количество стержней = 96 х 50 = 4800 футов.

Необходим дополнительный верхний стержень:

Для дополнительного верха количество стержней, расположенных в любом направлении (длина или ширина).
Следовательно, Extra-top = 4800 футов.
Таким образом, общее количество необходимых стержней составляет: (4800 + 4800 + 4800) = 14400 футов.
Следовательно, общий вес стержня = {(14400 х 0,62)/3,28} = 2722 кг.
(длина 1 метр, вес стержня 10 мм = 0,62 кг)
(1 метр = 3,28 фута)
Следовательно, количество плит необходимо 2722 кг стержня.
(содержит все)

Источник статьи: www.civilengworks.com

Пошаговая процедура расчета арматуры в одностороннем перекрытии

Армирование в однонаправленной плите

Армирование представляет собой не что иное, как стальной стержень.Итак, здесь мы обсудим количество и вес арматуры, т.е. стального стержня в односторонней плите.

В) Рассчитайте количество и вес стального стержня в односторонней плите длиной 6 м и шириной 2,5 м. Диаметр основного стержня составляет 12 мм с межцентровым расстоянием 100 мм, а диаметр распределительного стержня составляет 8 мм с межцентровым расстоянием 130 мм. Чистая крышка составляет 30 мм (сверху вниз), а толщина плиты составляет 150 мм. Армирование перекрытий

Раствор,

Учитывая это;

      Длина = 6 м

     Ширина = 2.5 м

     Основная шина = 12 мм @ 100 мм c/c

     Распределительная шина = 8 мм @ 130 мм c/c

     Прозрачная крышка = 30 мм Сверху вниз

7 — 9 0003 9000 Толщина = 150 мм 9000 4 9000 1 : Расчет нет. кол-во стержней

      C рассчитайте количество стержней, необходимых как для основного, так и для распределительного стержня.

Формула = (Общая длина — четкое покрытие) / C / C Интернет-интервал +1

№ основного бара = (6000- (30 + 30)) / 100 +1

= 5940/100 +1

= 60.4

61 баров

Количество распределения Bar = (2500 — (30 + 30) / 130 +1

= 2440/100 +1

= 2440/100 +1

= 2440/100 +1

= 25,4

26 баров

Этап -2: Длина резки

Для основного стержня:

            Формула: L+(2*Ld) +(1*0,42D)- (2*1d)

Где,

   L = пролет плиты в свету



= длина развертки равно 40d ( d диаметр стержня)

0. 42D = наклонная длина

1d = 45 ⁰ изгибов

 Сначала мы должны вычислить длину «D».

 D = Толщина – 2* прозрачная крышка сверху, снизу – диаметр стержня

     = 150- 2*30 -12

  D = 78 мм 2*40*12) +(1*0,42*78) – (2*1*12)

Длина реза = 2500+960 +32,76 – 24

                           469 м)

Для распределительной штанги:

 = пролет в свету + (2* длина выработки)

=  6000 + (2*40*8)

 = 6640 мм (или 6,64 м3

) Вывод :

Главный бар:

Количество BAR = 61

Длина = 61 * 3,469 м = 211.609 м

Строка распределения:

Количество бар = 26

Длина = 26 * 6,64 м = 172,64 м

Надеюсь, вы поняли порядок расчета армирования в одностороннем перекрытии.

Подробнее,

Рассчитать вес стального прутка | Количество стальных стержней в круглой плите

Минимальное чистое покрытие для плиты, колонны, балки, подпорной конструкции

Краткое руководство по проектированию односторонней плиты с кодом IS 456:2000

Типы водопропускных труб с рисунками, плита, коробка, труба , и Arch Culvert

Поделились статьей: 583

Сопутствующие

Расчет стали для треугольной плиты/ Как рассчитать количество арматуры в треугольной плите? ~ ПАРАМ ВИДЕНИЯ

 Рассчитаем длину резки арматуры в треугольной плите, как показано ниже.

Данные:

Тип плиты = прямоугольная треугольная плита.

 Длина плиты = 4м.

Ширина плиты = 3м.

Основная шина = T12 @ 150 c/c

Распределительная шина = T10 @ 150 c/c

Прозрачная крышка со всех сторон = 20 мм. = 0,02 м.

Сначала мы рассчитаем длину резки основных стержней.

Как видно на рисунке ниже, я перерисовал плиту с основными стержнями.Я показал треугольник с красными точками, соединяющий оба конца всех стержней. Этот красный треугольник нарисован после вычета прозрачной крышки со всех сторон.

Длины всех стержней различны, и назовем их L1, L2, L3 и т. д., как показано ниже.

Длина стержня L1

= [ширина плиты — (чистое покрытие с обеих сторон.)]

= [3 м — ( 2 шт. × 0,02 м.)]

= 2,96 м.

Чтобы вычислить длину других баров, мы должны найти угол красного треугольника, как показано ниже.

Tanθ1

 = [противоположная сторона ÷ прил. сторона.]

=[ 3,96м ÷ 2,96м.]

= 1,3378

θ1 = 1,3378tan-1

θ1 = 53,22°

,900 стержень L2 = L1 -a

Рассмотрим небольшой треугольник, образованный между стальными стержнями L1 и L2, как показано выше.

Здесь,

  tanθ1  = [противоположная сторона ÷ прил. сторона.]

  tan53.22° = [ 150 мм.÷ a.]

1.3378m = [ 0,15m.÷ a.]

Перемножением,

a = [1,3378÷ 0,15]

 = 0,112m.

    L2 =[ L1 — a]

         = [2,96 м. -0,112 м]

        = 2,848 м.

Поскольку все стальные стержни находятся на равном расстоянии,

L3 = [L2 — a] или [L1 — 2a]

      = [ 2,848 м -0,112 м.]

      = 2,736 м.

Аналогично,

L4 = [L3 — a] или [L1 — 3a]

     = [ 2.736 м -0,112 м.]

     = 2,624 м.

L5 = [2.624M -0.112M.] = 2,512 м

л6 = [2,512 м -0.112м.] = 2,4 м

л7 = [2,40 м -0. 112м.] = 2,288 м

l8 = [ 2,288 м -0,112 м.] = 2,176 м

L9 = [ 2,176 м -0,112 м.] = 2,064 м

L10 = [ 2,064 м -0,112 м.] = 1,952 м

1

м L1,9 = [ 2,064 м -0,112 м.] м.] = 1,84 м

L12  = [ 1,84 м -0,112 м.]   = 1,728 м

L13  = [ 1,728 м -0,112 м.] = 1,616 м

L14  = [ 1.616 м -0,112 м.] = 1,504 м

L15 = [ 1,504 м -0,112 м.] = 1,392 м

L16 = [ 1,392 м -0,112 м.] = 1,28 м

L17 = — [ 0,12 м. ]   = 1,168 м

L18  = [ 1,168 м -0,112 м.] = 1,056 м

L19  = [ 1,056 м -0,112 м.] = 0,944 м

L20 = [ 0,944 м -0,0 20 м -0,112]

L21 = [0,832 м -0,112 м.] = 0,72 м

L22 = [ 0,72 м -0,112 м.]   = 0,608 м

L23 = [0,608 м -0,112 м.] = 0,496 м

6

м -0,112 м.] = 0,384 м

L25  = [ 0.384 м -0.112м.] = 0,272 м

л26 = [0,272 м -0,112м.] = 0,16 м

L27 = [0.16м -0.112м.] = 0,048м

———— —

Общая длина стержней       = 40,608 м.

Общий вес баров = 40,608 м × 0,89 кг / м

= 36,14 кг

Добавьте 5% Wastage = 1,81 кг.

                                            —————

Общая массаосновных брусков = 37,95 кг.

ПРИМЕЧАНИЕ:

1. Я сделал этот сложный расчет, чтобы вы ясно поняли концепцию. Практически, мы должны сделать эти расчеты на листе Excel.

2. Следуя аналогичной процедуре, можно узнать вес распределительных стержней. Здесь вам нужно рассчитать θ2 вместо θ1.

Спасибо, что прочитали эту статью❤. Хорошего дня😄.

Если у вас есть карьеры, вы можете спросить меня в поле для комментариев👇.



Проект бетонной плиты | Beam Design

НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ

Прежде чем приступить к любому проекту, вам необходимо оценить реальную стоимость строительства, включая гонорары подрядчика. И для этого расчета измерение железобетонных конструкций, таких как балки, плитный фундамент, колонны и фундаментные фундаменты, действительно очень важно.

В этой статье вы узнаете, как выполнять измерения, а также расчеты различных железобетонных конструкций.

Согласно инженерному исследованию Armor-plated Solid:

• Числом может быть от четырех до пяти (два ближайших десятичных знака).
• Колонны, балки и пластины следует рассчитывать отдельно.
• Стоимость некоторых предметов, таких как стальная опора, до 0.1 квадратный метр; трубопровод/оболочка сечением не более 100 кв. см и отливом, галтелькой, фаской, станиной, откатами или канавкой максимальной длиной до 10 см. в стальной опоре при расчете не учитывались бы.

Как рассчитать объем бетонного основания:

• Прямоугольный объем = L * B * D.
• Объем трапеции = H / 3 (A1 + A2 + SQRT (A1 + A2)); где A1 и A2 — верхняя и нижняя прямоугольные области, H — глубина основания.
• Таким образом, общий объем = (прямоугольный объем + трапециевидный объем).

Измерение хроматографической колонки RCC : Для этого вам необходимо начать измерение с самой нижней колонки, начиная с подземного основания первого этажа и заканчивая кончиком колонки самого верхнего этажа. Помните, столбец тарелки включает в себя вспышку столбца.

Измерение ж/б балок : При измерении балки следует учитывать поверхность колонны/балки и бифуркацию (если есть).Глубина балки означает всю площадь между нижней частью пластины и нижней частью балки (или от верхней части пластины до верхней части балки).

Измерение основания RCC : Этот расчет может варьироваться в зависимости от условий площадки. Например, это может быть либо верх основания, либо верх, либо низ базовой балки. Если при измерении вы делаете упор на основание нижней части балки, вы должны учитывать тот факт, что расчет должен производиться от нижней части балки до нижней опорной плиты.Высота основания может быть увеличена до уровня основания/опорной балки. Высота должна быть проверена.

Источник статьи: theconstructor.org

Как рассчитать количество стали для железобетонной балки, колонны и плиты

Ниже приведены шаги для расчета количества стали для ж/б плиты

.

1. Подготовьте график изгиба стержней , чтобы классифицировать стержни различных форм (изогнутые стержни, прямые анкерные стержни, стержни eos, укороченные стержни и т. д.) и диаметров.

2. Перечислите все форм стержней из чертежа.

3. Сосчитайте количество баров каждой из этих фигур.

4. Затем рассчитайте длину резки каждого из этих стержней. 2/162

Где d — диаметр в мм и вес (w) в кг.

6. Затем рассчитать вес арматуры

Масса арматурного стержня = Количество стержней x Длина резки x Удельный вес

7. Добавьте все веса , чтобы получить общее количество стали.

ПРИМЕЧАНИЕ – 1 . Минимальный процент стали согласно индийскому стандарту:

1. Балка (Teinsion арматура):

As = 0,85 бард/фут общей площади поперечного сечения.

2. Плита – 0,12% общей площади

3. Колонка – 0,8% площади кс

2 . Максимальный процент стали согласно индийскому стандарту:

• Балка – 4 % площади поперечного сечения.

• Плита – 4% площади поперечного сечения.

• колонна — 6% площади поперечного сечения.

3 . . Длина развертки обычно указывается на чертежах, но если нет, то ее можно рассчитать как

D.
