Расчет арматуры для фундамента

Чтобы правильно рассчитать необходимое для изготовления фундамента количество арматуры, прежде всего, необходимо определиться с тем, какой у вас планируется тип фундамента (летночный, плитный, столбчатый) и его конфигурация. Эти параметры выбираются в зависимости от того, какая нагрузка предполагается на фундамент, и какую несущую способность имеет грунт. Мы приведем пример того, как рассчитать арматуру для фундамента дома размером 6 х 6 метров.

Какое количество арматуры требуется для плитного фундамента?

Прежде всего следует определиться с диаметром строительно арматуры и с классом прутка. Для плитных фундаментов следует применять арматуру, имеющую диаметр не менее 10 миллиметров и ребристую поверхность. От диаметра арматуры напрямую зависит прочность конструкции: чем арматура толще, тем прочнее конструкция. Но стоит при выборе толщины ориентироваться и на общий вес строящегося дома, и на тип грунта. При непучинистом и прочном грунте, обладающем хорошей несущей способностью, к плите предъявляются меньшие требования с точки зрения устойчивости.

Второй фактор – это вес дома. При большем весе увеличивается нагрузка на плиту, и она больше деформируется. Если вы строите на отличном грунте легкий деревянный дом, вполне достаточной окажется арматура диаметром 10 мм. Если грунт, на котором строится дом, слабый, потребуется толстая арматура – 14-16 мм. Шаг арматуры должен равняться 20 см, стало быть, на фундаменте придется уложить по 31 пруту арматуры в продольном и в поперечном направлении. Всего – 62 прутка. Поскольку необходимо изготовить два пояса армирования, то прутов потребуется 64, при длине каждого прута 6 метров. Получается, что арматуры потребуется 124 х 6 = 744 метра арматуры.

Необходимо верхнюю и нижнюю сетки соединить между собой. Эти соединения устраиваются в пересечениях продольных и поперечных арматурных прутов. Это означает, что соединений будет 961 штука. Если толщина плиты планируется 20 см, и каждый пояс армирования должен отстоять от поверхности на 5 сантиметров, на каждое соединение потребуется 10-сантиметровой длина прут. Стало быть, для всех соединений надо 0,1 х 961 = 96,1 м арматуры. В целом, общее количество арматуры, которое потребуется для изготовления плитного фундамента, составит 744 + 96,1 = 840,1 погонных метра.

Чтобы оценить необходимый расход вязальной проволоки, надо определить способ ее использования. Вначале связываются поперечные с продольными прутьями нижнего арматурного пояса, затем в каждом месте пересечения к ним присоединяются пруты вертикальные, и в последнюю очередь привязываются продольные и поперечные пруты верхнего пояса арматуры. В каждом месте, где пересекаются пруты горизонтальные и один вертикальный, располагаются два проволочных соединения. Этих мест – 961 в верхнем поясе и столько же – в нижнем. Если для связывания одного пересечения прутов требуется 15 см согнутой вдвое проволоки, то есть 30 см полной длины, то общий расход проволоки составляет 961 х 2 х 0,3 = 576,6 метра.

Какое количество арматуры требуется для ленточного фундамента?

По ширине ленточный фундамент, как правило, намного меньше его высоты. Лента намного уступает размером плите, она имеет склонность к изгибам, поэтому при устройстве ленточных фундаментов арматуру используют намного меньшего размера. Для индивидуального строительства вполне достаточен диаметр арматуры 10-12 мм, гораздо реже используется 14 мм. При устройстве ленточного фундамента устраивается два арматурных пояса, и от высоты фундамента их размеры не зависят. Прутья арматуры устанавливаются в верхней и в нижней частях ленты, при этом в случае деформирования фундамента они принимают на себя всю нагрузку. Вертикальные и поперечные прутья нагрузки не несут, поэтому для их изготовления применяется тонкая и гладкая арматура. При ширине ленточного фундамента в 40 сантиметров потребуется всего четыре прута, из которых два располагаются сверху, а два – снизу. Этого усиления вполне достаточно при строительстве на слабых и подвижных грунтах или при сооружении массивного дома.

Под фундамент размером 6 х 6 метров длина фундаментной ленты составляет 30 метров. Стало быть, ребристой арматуры потребуется 30 х 4 = 12 метров. Вертикальные и поперечные прутки можно монтировать через 0,5 метра. Приняв ширину ленты в 30 см, высоту – 70 см и зная, что арматура прокладывается в 5 сантиметрах от поверхности, на каждое соединение пойдет 1,6 метра гладкой арматуры. Соединений таких будет 61, так что расход гладкой арматуры определится в 97,6 метра. Для каждого соединения потребуется 4 связки, причем одна связка – это 30 см проволоки. Так что расход вязальной проволоки для ленточного фундамента составит 0,3 х 4 х 61 = 73,2 метра.

Какое количество арматуры требуется для столбчатого фундамента?

Формирование столбиков не требует толстой арматуры, вполне достаточно 10-миллиметровой. Вертикальные прутья изготавливают из ребристой арматуры, а связь их в единый каркас осуществляют горизонтальные пруты. Если столб имеет диаметр больше 20 см, этот каркас необходимо внутри столба распределить равномерно. Для армирования 2-метрового столба диаметра 20 см вполне достаточно четыре прута арматуры диаметром 10 мм, расположенных в 10 см один от другого и перевязанных в четырех местах гладкой арматурой. Ребристой арматуры потребуется на каждый столб 2 х 4 = 8 метров, а гладкой – 0,4 х 4 = 1,2 метра. При изготовлении тридцати столбов потребуется 8 х 30 = 240 метров ребристой арматуры и 1,2 х 30 = 36 метров арматуры гладкой.

В каждом столбе – 4 горизонтальных прута, крепящихся к вертикальным, так что на один столб будет надо 0,3 х 4 х 4 = 4,8 метра вязальной проволоки. Для всего 30-столбового фундамента понадобится проволоки 4,8 х 30 = 144 метра.

Используя эти рекомендации, вы сможете самостоятельно рассчитать правильную потребность в арматуре для изготовления фундамента любого вида.

Расчет арматуры на монолитную плиту фундамента — Всё про бетон

• Зачем нужен каркас из арматуры? v
• Применение арматуры в строительных целях v
• Правила выбора арматуры v
• Расход арматуры при армировании v
• Расчет на примере плиты 8х8 v

Очень часто для усиления того или иного монолитного строения или литья используется арматура. По определению, арматура — это различного рода стержни и профили, состоящие из металлических конструкций любых типов металла.

В строительстве этот термин звучит достаточно часто, так как вопрос об усилении строящейся конструкции стоит достаточно жестко и остро. В основном арматура используется как средство для связи бетонного раствора и его сцепки между литыми профилями здания или сооружения.

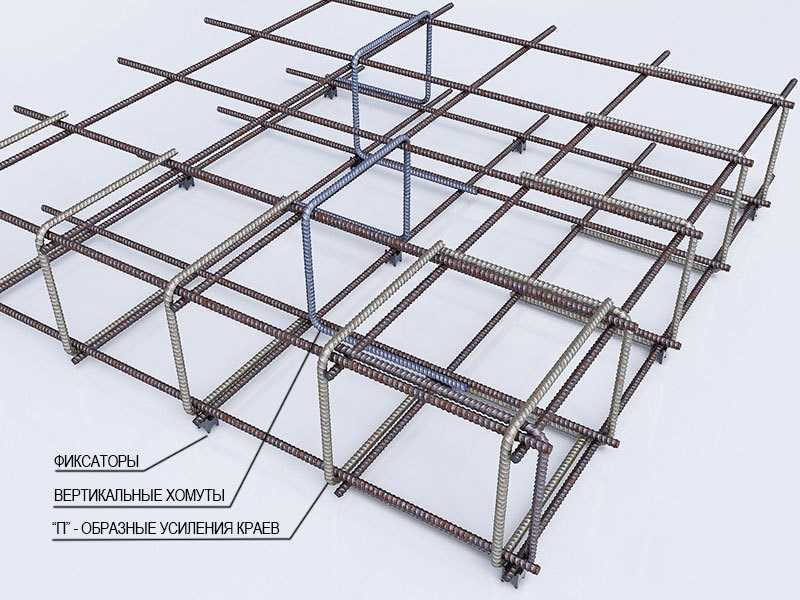

Зачем нужен каркас из арматуры?

Подобный тип строительного элемента позволяет значительно увеличить нагрузку на единицу площади поверхности. Как правило, в подобных конструкциях используется металл относительно мягкой плотности, такой как железный стержень, швеллер и иные заготовки.

Но случается, что для усиления конструкции применяют и более плотный и тяжелый материал, к примеру, уголок или иные прокатные металлы. По своим физическим и строительным характеристикам, такие усиленные бетонные конструкции имеют ряд классификации, основа которых состоит в классе прочности железобетона.

Так выделяются следующие классы железобетонных конструкций:

1. Конструкция горячего качения.
2. Произведенные бетонные сооружения с применением термической и химической обработки.
3. Прочненная.
4. Термически прочненная конструкция.

От данных классификация и ряда прочностей зависят те или иные характеристики, возлагаемые на громадную прочность и устойчивость железобетонных конструкций в строительстве. Для любого строительного материала отличительной характеристикой является ГОСТ, по которому производители железобетонных элементов конструкции выкатывают материал.

Именно по данному стандарту регламентируется применение того или иного типа или класса прочности арматуры в бетонном растворе. В основном их использование неразрывно связано с понятием железобетонного материала.

Как правило, железобетонный элемент, будь то плита или блок, состоит из некоторого каркаса — металлической арматуры, на которой находится оболочкой бетонного раствора. Как правило, вопрос о применении того или иного типа арматуры, является достаточно актуальным, а зачастую, вовсе постоянным среди строителей и инженеров.

Связь таких двух специальностей достаточно проста. Каждому из них хочется, чтобы сооружение, построенное ими, стояло как можно дольше и крепче. К тому же на то имеются свои законодательные и нормативные акты, установленные государственным стандартом строительства. Для усиления строящейся конструкции используется арматурные железные заготовки различных прочностей и толщин.

Применение арматуры в строительных целях

Арматура – материал, который наиболее часто применяется в строительных целях.

Этот элемент считается наиболее удобны и оптимальным среди аналогичных связывающих систем, производимых с подобными размерами.

Примечательно и то, что арматура с таким определенным достаточно легко поддается гнутию и сама по себе имеет низкую массу.

Но при связывании между собой, арматура образует достаточную прочность и твердость, необходимую для удержания многотонных конструкций.

Мало того, для строительства и возведения стен в коттеджах и частных домах, по стандарту должен использоваться армированный фундамент, который усилен арматурой.

Чтобы грамотно подсчитать стоимость необходимого количества арматуры с определенным диаметром, необходимо знать ее вес на длине в один метр. Но подобные расчеты необходимы лишь тогда, когда строение не имеет планировки в установленном порядке, или же происходит процесс замены армированного фундамента на более качественный слой железобетона.

Все основные характеристики всех сооружений обязательно записываются в документации на строительство объекта.

Правила выбора арматуры

Для точности проведения строительных работ, а также для правильного выбора арматуры, необходимо знать ее вес и остальные параметры. Узнать вес достаточно просто, для этого нужно сложить общий вес всех стержней, используемых для строительства и разделить сумму на количество погонных метров.

Но погонные метры имеют различную ценовую характеристику, которая также связана с параметрами арматуры, в частности — диаметром. Для этого необходимо воспользоваться расчетной таблицей арматурных параметров, в которой указано, что арматура с определенными параметрами имеет определенную длину одного метра.

Очевидно, что для расчетов стоимости, необходимо знать все параметры данного типа арматуры, которые связаны с погонным метром. Так, в одной тонне арматурных стержней имеется более километра арматуры.

Расход арматуры при армировании

Для того, чтобы произвести расчет массы используемой арматуры, необходимо знать некоторые минимальные параметры данной железобетонной конструкции, а это:

1. Длина.
2. Ширина.
3. Диаметр арматуры.

Для точного подсчета необходимо умножить общую длину используемой арматуры на ее погонный метр. Также, не трудно рассчитать и себестоимость арматуры. Для этого нужно знать цену за один метр длины арматуры определенного диаметра.

Кстати говоря, для удобства расчетов, лучше всего воспользоваться специальной таблицей арматурных данных, которые имеются в любом специализированном строительном магазине.

В этих таблицах указаны соотношения длины, ширины и плотности каждого арматурного материала, а также их удельный вес, рассчитанный на один кубический метр. При покупке небольшого количества арматуры, ее вес указывается в килограммах. Но если покупка происходит в более высоких массовых показателях, то для обозначения веса используют тонны.

Расчет на примере плиты 8х8

Имеются некоторые общепринятые рамки и меры подсчитывания расхода арматуры на определенном промежутке объема бетона.

Для удобства и наглядного пособия расчета, стоит показать эту процедуру на примере плиты размером 8*8 метров.

Как правило, чтобы возвести монолитную плиту такого параметра, необходимо применять определенный диаметр арматурного стержня.

В данном случае, для плиты с длиной 8 метров и шириной 8 метров идеально подойдет арматурный стержень с диаметром в 10 миллиметров.

Раскладывать арматурную сетку необходимо в строго определенном интервале. В нашем случае, самым оптимальным расстоянием будет интервал в 200 миллиметров. Для такой процедуры длина всей плиты делится на длину шага в метровом эквиваленте и к этому значению прибавляется еще один стержень.

Выглядит этот расчет таким образом:

8/ 0,2 + 1 = 41 стержень.

Чтобы получить вид стержней в сетку, необходимо положить такое же количество арматуры перпендикулярно данному. В таком случае, их количество удваивается и будет равно 82 стержням.

Важно помнить о том, что при укладке сетки на монолитную плиту, следует соблюдать и следующий параметр: укладка сетки на монолит происходит с двух сторон, а это значит, что арматура должна быть выложена как снизу, так и сверху плиты.

В таком случае, для получения качественной и прочной плиты 8*8 метров, нужно 82 стержня умножить на 2. В итоге получаем 164 арматуры.

Стоит помнить, что длина обычного традиционного стержня арматуры равна 6 метрам.

Поэтому, нетрудно подсчитать общую длину всех стержней, для этого необходимо 184 * 6 = 984 метра.

Но на этом расчет использованной арматуры не заканчивается, ведь необходимо сделать некую связь между слоями сеток арматуры, а для этого укладывается несколько перпендикулярных слоев.

Чтобы рассчитать количество стержней в таком слое необходимо 41*41=1681 стержень.

Толщина плиты также играет немаловажную роль в использовании арматуры. Так, при толщине в 20 см, необходимое число арматуры будет равно 168,1 стержень. Дело в том, что при такой толщине, необходима длина стержня в 10 сантиметров, а это значит, нужно 1681 : 0,1 = 168,1.

В итоге, суммировав все данные, получаем:

984 метра * 168,1 метр = 1152,1 метр.

Цифровые параметры могут меняться, в зависимости от выбранного параметра будущей монолитной плиты.

Расчет арматуры для плиты: пошаговый процесс

Это пошаговый процесс расчета арматуры для плиты.

Следуя этому процессу, вы можете легко рассчитать количество стали, необходимое для любого типа плиты.

Итак, давайте изучим процесс…

В проекте строительства здания вам необходимо рассчитать количество арматуры для закупки.

Не следует покупать всю необходимую сталь для проекта за один раз. Причина в том, что он блокирует огромную сумму денег. Также требуется большое место для штабелирования стали.

По этим причинам вы должны покупать сталь всякий раз, когда она вам нужна.

В моем проекте я обычно заказываю сталь для колонн, плит и балок перекрытий только за один раз.

Вы должны сделать это.

Поэтому необходимо рассчитать количество стали на сляб.

Для этого:

Шаг 1: Получите план компоновки перекрытий

План компоновки перекрытий — это чертеж, который вы найдете в книге чертежей конструкций.

Это как-то похоже на картинку ниже:

Как видите, на плане расположения перекрытий часто не указаны размеры.

Но вам понадобятся размеры для расчета количества стали. Вы можете получить размеры из чертежа компоновки колонны.

А вот пример чертежа компоновки колонны:

Иногда можно получить размер плиты из архитектурного чертежа.

Если вы найдете план компоновки перекрытий с размерами в своей книге архитектурных чертежей, вам не нужно рассчитывать размеры по плану компоновки колонн.

В таком случае ваша задача будет легкой.

Архитектурный план расположения перекрытий обычно выглядит так:

Если вы не найдете плана расположения плит с размерами, просто рассчитайте размеры по плану расположения колонн и запишите их карандашом на плане расположения плит.

Сейчас…

Шаг 2: Получите детали армирования перекрытий

Детали армирования перекрытий представляют собой отдельные чертежные листы, на которых показаны детали размещения стали в плитах.

И вы получите эти листы чертежей в книге чертежей конструкций.

В строительных проектах используются различные типы плит. А также используются различные типы конструкций армирования.

Например, вы найдете некоторые односторонние плиты, в которых используются кривошипы, как показано на рисунке ниже:

Вы также найдете двусторонние плиты с кривошипами в обоих направлениях, как показано на изображении ниже:

И вы найду плиты без шатунов.

Чертеж армирования плиты какого типа вы получите из своей книги чертежей конструкций, не беспокойтесь, процесс расчета такой же.

Но вам нужно…

Шаг 3: Внимательно изучите чертеж

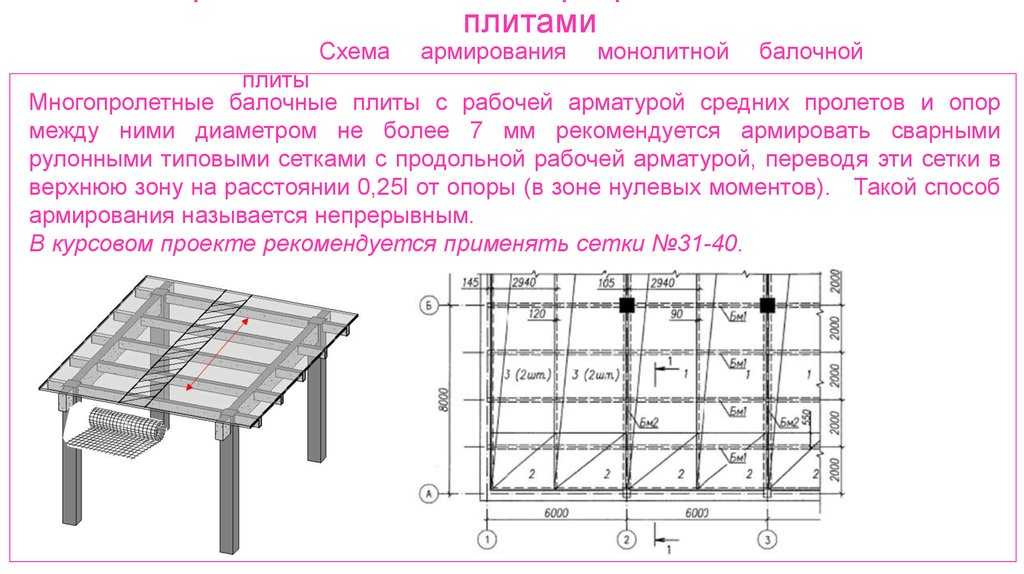

Допустим, чертеж деталей армирования для нашего примера плиты показан на рисунке ниже:

And

Посмотрите, в плита нашего примера. Все полосы прямые.

В разных панелях плит используются стержни разных размеров. Расстояние между стержнями также разное.

Учитывая все это, вам необходимо решить, с чего начать расчет арматуры для плиты.

В моем случае я сначала маркирую каждую панель плиты буквой, как показано на рисунке ниже:

( Совет для профессионалов: Не используйте ручки для маркировки. Используйте карандаш. Чтобы потом можно было стереть метку .)

Я покажу вам процесс расчета арматуры панели перекрытия «А».

Следуя этому процессу, вы можете рассчитать арматуру для остальных панелей.

Шаг 4: Процесс расчета арматуры панели перекрытия-A

4.1: Расчет основных стержней

Основная арматура панели плиты «А» обозначена (1).

Детали арматуры (1) 10 мм Ø @ 8″ c/c .

Сначала получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ расстояние) + 1

Здесь:
Длина панели «А» = 17′- 1½″ или 17,12′
Расстояние между стержнями = 8″ или 0,67′

Итак,

Количество стержней = (17,12 ÷ 0,67) + 1

= 26,55

Сай, 27 шт.

Затем получите длину стержня

Длина стержня равна

= Пролет в свету + (2 × ширина балки)

Здесь:

Пролет в свету = 8′-5″ или 8,42′
Ширина балки = 10″ или 0,83′

Итак,

Длина стержня для панели «А» равна,

= 8,42′ + (2 × 0,83′)

= 10,08′

Скажем,

3 11′

[ ПРИМЕЧАНИЕ: вы могли заметить, я не вычитал чистое покрытие из длины стержня при расчете длины стержня. Если бы это был кривошип, я бы не добавлял длину кривошипа, чтобы получить длину стержня. Забудьте обо всем этом. На самом деле вам не нужно думать об этих вещах, рассчитывая количество стали для члена RCC. Эти вещи вам понадобятся при получении фактической длины резки стержня, либо для подготовки графика гибки стержня, либо для резки стержня для фактического размещения. ]

Наконец, рассчитайте общую длину основных стержней для панели A

Формула:

= Количество стержней × длина стержня футов . (Ø 10 мм)

4.2: Расчет нижних распределительных стержней (связующее)

Распределительный стержень обозначен как (2) .

Детали усиления (2) 10ммØ@10″ c/c .

Сначала получите необходимое количество баров

Формула:

Количество стержней = (ширина ÷ расстояние) + 1

Здесь:

Ширина = 8′-5″ или 8,42′
Расстояние между стержнями = 10,83 или 10,83 ′

Итак,

Количество баров = (8,42 ÷ 0,83) + 1

= 11,14

Скажем, 12 шт.

Далее, получите длину стержня (нижний распределительный стержень)

Длина стержня,

= Пролет в свету + (2 × ширина балки)

Здесь:

Пролет в свету = 17′-1½″ или 17,12′
Ширина балки = 10″ или 0,83′

Итак,

′)

= 18,78′

Скажем, 19′

Наконец, рассчитайте общую длину распределительных стержней

. Формула:

= Количество стержней × длина стержня

= 228 футов (Ø 10 мм).

4.3: Расчет дополнительных нижних баров

Дополнительные нижние стержни отмечены как (3).

Детали усиления (3) 1-12 мм Ø между стержнями.

Теперь получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ расстояние) + 1

Здесь:

Длина = (17′-1″) –1½″ (1′-8″) – (3′-4″) = 12,12′
Расстояние между стержнями = 8″ или 0,67′ [поскольку расстояние в (1) равно 8″]

Итак,

Количество бары = (12,12 ÷ 0,67) + 1

= 19. 09

Сэй, 20 шт.

Далее, получите длину стержня (дополнительный нижний стержень)

Длина стержня равна

= Пролет в свету – вычет с обоих концов

Здесь:

Пролет в чистоте = 8′- 5″ или 8,42
Вычет с одного конца = 10″ или 0,83′
Вычет с другого конца = 1′-8″ или 1,67′

Итак,

Длина дополнительного нижнего стержня равна,

= 8,42′ – 0,83′ – 1,67′

= 5,92′

Скажем, 6′

Наконец, рассчитаем общую длину дополнительного днища

Формула:

= Количество стержней × длина стержня

4.4: Расчет верхних стержней

Вот детали верхней арматуры панели перекрытия A:

Посмотрите:

У нас есть верхние стержни на всех четырех сторонах панели перекрытия.

Отметьте эти стороны как север, юг, восток и запад. Вот так:

Чтобы вы могли легко отслеживать, для какой стороны вы рассчитали усиление.

При этом:

Сначала получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ интервал) + 1

Получите количество стержней на стороне СЕВЕР .

Здесь:

Длина = 8′-5″ или 8,42′
Шаг стержней = 6″ или 0,50′0003

= 17,84

Сэй, 18 шт.

Затем получите количество баров на стороне ЮГ .

Поскольку длина в свету и расстояние между стержнями такие же, как на СЕВЕРНОЙ стороне. Таким образом, количество баров на ЮЖНОЙ стороне такое же, как и на СЕВЕРНОЙ стороне.

То есть:

18 шт.

Теперь получите количество баров на стороне EAST .

Здесь:

Длина = 17′-1½″ или 17,12′
Расстояние между стержнями = 6″ или 0,50′

Итак,

Количество баров = (17,12 ÷ 0,50) + 1

= 35,24

Скажем, 36 шт.

И,

Наконец, получите количество баров на стороне ЗАПАД .

Поскольку длина в свету и расстояние между стержнями такие же, как и на ВОСТОЧНОЙ стороне. Таким образом, количество баров на ЗАПАДНОЙ стороне такое же, как и на ВОСТОЧНОЙ стороне.

То есть:

36 шт.

Далее, получите длину стержня

Длина стержня,

= Расширенная длина + ширина луча + крюк

> для северной стороны

Здесь:

Экспендированная длина = 4′-4 ″ или 4,33 ′

Шид балки = 10 ″ или 0,83 ′

крюч 12d = 12 × 12 [d — диаметр стержня, который равен 12 мм]

= 144 мм или 5,67″ [25,4 мм = 1″]

0r 0,47′

Скажем, 0,50′

Длина

3 дополнительной верхней планки для

СЕВЕР сбоку,

= 4,33′ + 0,83′ + 0,50′

= 5,66′

Скажем, 6′

>ЮЖНАЯ сторона

Здесь:

Длина в расширенном состоянии = (4′-4″) + (5′-90′0′) 03 6 дюймов или 9,5 футов

Ширина балки = 10 дюймов или 0,83 фута

Крюк = 12d = 12 × 10 [d — диаметр стержня, который равен 10 мм]

= 120 мм или 4,72 дюйма [25,4 мм = 1 дюйм]

0r 0,39′

Say, 0,50′

So,

Длина дополнительной верхней планки для ЮГ сторона составляет,

= 9,5 ′ + 0,83 ′ + 0,50 ′

= 10,83 ′

, SAID, 11 ′

> East Side

Здесь:

Длина. ширина = 10 дюймов или 0,83 фута

Крюк = 12d = 12 × 12 [d — диаметр стержня, который равен 12 мм]

= 144 мм или 5,67 дюйма [25,4 мм = 1 дюйм]

0r 0,47 фута

3 Say

0r 0,47′

3 Say , 0,50′

Итак,

Длина дополнительной верхней планки для ВОСТОК борта,

= 2,08′ + 0,83′ + 0,50′

= 3,41′

Скажем, 4′

>ЗАПАДНАЯ сторона

Здесь:

Длина в расширенном состоянии = (1′-10″) + (2′-90′0″) 2 11 дюймов или 3,92 фута

Ширина балки = 10 дюймов или 0,83 фута

Крюк = 12d = 12 × 10 [d — диаметр стержня, который равен 10 мм]

= 120 мм или 4,72 дюйма [25,4 мм = 1 дюйм]

0r 0,39′

Say, 0,50′

So,

Длина дополнительной верхней планки для стороны WEST ,

= 3,92′ + 0,83′ + 0,50′

= 5,25′

Скажем, 6′

Наконец, вычислите общую длину

Формула: > для северной стороны

= 18 × 6 ′

= 108 ′ (12mmø)

> для южной стороны

= 18 × 11 ′

= 198 ‘(12MMM)

. >Для ВОСТОЧНОЙ стороны

= 36 × 4′

= 144 ′ (10mmø)

> для West Side

= 36 × 6 ′

= 216 ′ (10mmø)

4.5 Рассчитайте шарнирные бор

. т показано на нашем рисунке.

Но это показано в деталях арматуры.

Везде, где верхние арматурные стержни, нам необходимо предусмотреть там распределительные стержни.

Если бы это было показано на чертеже, то выглядело бы так ( цвет желтый ):

С этим:

1. Получите количество необходимых стержней

Формула:

Количество стержней = (длина ÷ расстояние) + 1

> Для стороны СЕВЕР2: 90 002 Если представить распределительные стержни СЕВЕРНОЙ стороны, то они будут выглядеть так:

Здесь:

Длина = 4′-4″ или 4,33′
Расстояние между стержнями = 10″ или 0,83′

Итак,

Количество баров = (4,33 ÷ 0,83) + 1

= 6,21

Сэй, 7 шт.

>Для ЮЖНОЙ стороны:

Представьте себе распределительные стержни ЮЖНОЙ стороны. это будет выглядеть так:

Здесь:

Длина = 10′-4″ или 10,33′
Расстояние между штрихами = 10″ или 0,83′

Итак,

Количество баров = (10,83 ÷ ) + 1

= 13,44

Сэй, 14 шт.

>Для стороны ВОСТОК:

Распределительные шины стороны ВОСТОК будут выглядеть так:

Здесь:

Длина = 2′-1″ или 2,08′
Шаг стержней = 10″ или 0,83′

Итак,

Количество стержней = (2,08 ÷ 0,83) + 1

3 3,50

Сай, 4 шт.

>Для ЗАПАДНОЙ стороны:

Распределительные шины ЗАПАДНОЙ стороны будут выглядеть следующим образом:

Здесь:

Длина = 4′-9″ или 4,75′
Расстояние между шинами = 10″ или 0,83′

Итак,

Количество баров = (4,75 ÷ 0,83) + 1

= 6,72

Скажем, 7 шт.

2.

Получить длину стержня

Здесь длина стержня равна

= Пролет плиты в свету + 2 × ширина балки .

для:

> Северная сторона

Длина распределительного стержня составляет,

= (8′-5 ″) + 2 × 10 ″

= 10,08 ′

, 11 ′

. >ЮЖНАЯ сторона

Длина распределительной шины на южной стороне будет такой же, как и на северной стороне.

Это 11 минут.

>ВОСТОЧНАЯ сторона

Длина распределительного стержня на восточной стороне составляет,

= (17′-1½″) + 2 × 10″

= 18,78′

2 Say, 19′ ЗАПАДНАЯ сторона

Длина распределительной шины на западной стороне такая же, как и на восточной стороне.

То есть: 19’.

3. Расчет общей длины верхних распределительных стержней

Формула:

= Количество стержней × длина стержня

> Северная сторона

= 7 × 11 ′

= 77 ′ (10mmø)

> Южная сторона

= 14 × 11,

= 154442) 3 9008 3 9008 3 9008 3 9008 3 9008 3 9008 3 9008 3

) 3

)

= 14 × 11 0003

= 15442)

= 14 × 11 0003

= 15442)

= 14 × 11 0003

= 15442)

= 14 × 11 0003

= 154292

= 14 × 110003

= 1542

)

> East Side

= 4 × 19 ′

= 76 ′ (10mmø)

> West Side

= 7 × 19 ′

= 133 ′ (10mmmy) 9003

= 133 ′ (10MMM). Итак, мы рассчитали все стержни в панели плиты «А».

Теперь пришло время…

4.6: Суммировать все стержни

• Основные стержни = 297 футов (10 мм Ø)
• Нижние распределительные стержни = 228 футов (10 мм Ø)
• 70793 Дополнительные нижние стержни = 180 футов (10 294) Верхние стержни с северной и южной стороны = 108+198= 306 футов (Ø 12 мм)
• Верхние стержни с восточной и западной стороны = 144+216= 360 футов (Ø 10 мм)
• Верхние распределительные стержни = 77+154+76+133= 440 футов (Ø 10 мм)

Всего:

• стержней Ø 10 мм = 297+ 228+360+440 = 1325 футов.
• Стержни диаметром 12 мм = 180+ 306 = 486 футов.

Как вы знаете, сталь продается на рынке килограммами. Итак, переведите длину в килограммы.

• Стержни диаметром 10 мм = 1325 футов × 0,19 = 251,75 кг. Скажем, 252 килограмма .
• Стержни диаметром 12 мм = 486 × 0,27 = 131,22 кг. Скажем, 132 килограмма .

Как видите, суммировать все столбцы немного сложно. Поэтому я разработал формат, чтобы упростить задачу. вы найдете инструкции по использованию формата внутри самого формата.

Загрузите формат расчета перекрытий из моей бесплатной библиотеки ресурсов ( Freebie-5 ).

Как рассчитать количество стали для плиты, фундамента и колонны?

🕑 Время чтения: 1 минута

Оценка количества стальной арматуры для бетонной плиты, фундамента и колонны, балок и т. д. имеет решающее значение для оценки стоимости строительства. Конструктивные чертежи служат основой для расчета количества арматуры в различных конструктивных элементах. В этой статье представлен процесс расчета количества стали для плит, колонн и фундаментов.

Contents:

• Calculate Steel Quantity for Slab
• Calculate Steel for Footing
• Calculate Steel Quantity for Columns
  • Longitudinal steels
  • Stirrups

Calculate Steel Quantity for Slab

1. Obtain slab dimension и детали арматуры из проектных чертежей, как показано на рис. 1.
2. Вычислить количество стальных стержней.

Основные стальные стержни Количество стержней = (длина плиты (L)/шаг) + 1               Уравнение 1 Стальной стержень с усадкой и температурой Количество стержней = (длина плиты (S)/шаг) + 1               Уравнение 2 В уравнении 1 используется расстояние между центрами основных стальных стержней арматуры, а расстояние между стержнями усадки и температуры используется в уравнении 2.

Рис. 1: Типы и расположение стальных стержней в односторонней плите

3. Рассчитайте длину резки: Основные стальные стержни Длина резки = пролет в свету (S) + Ld + наклонная длина + 2 изгиба x 45 градусов      Уравнение 3 Стальной стержень с усадкой и температурой Длина резки = пролет в свету (S) + Ld + наклонная длина + 2 изгиба x 45 градусов      Уравнение 4 Где: Ld: длина разработки, показанная на рис. 2. Наклонную длину можно найти из следующего выражения: Наклонная длина = 0,45D                                                D=толщина плиты-2*диаметр бетонного перекрытия               Уравнение 6

Рис. 2: Изогнутые стержни в плите

3. Преобразуйте эту длину в килограммы или тонны, потому что стальные стержни заказываются по весу. То же уравнение используется как для основного, так и для усадочного и температурного армирования, но используются соответствующие длина резки, количество стержней и диаметр стержня. Основные стальные стержни = Нет. прутков*длина резки*вес прутка (/162)     Уравнение 7 (/162) — это вес стали, полученный из объема стали, умноженной на ее плотность, которая составляет 7850 кг/м 9 .0883 3 .

Расчет стали для фундамента

Размер фундамента и детали его армирования (размер стержней и расстояние между ними) должны быть известны. Этого можно добиться по чертежам конструкции. После этого будут предприняты следующие шаги для расчета количества стали.

1. рассчитать необходимое количество баров для обоих направлений.

Количество стержней =  {(L или w – бетонное покрытие с обеих сторон) ÷ расстояние} +1       Уравнение 8 где L или W: длина или ширина фундамента

2. Затем найдите длину одного стержня

Длина стержня = L  или W – бетонное покрытие с обеих сторон + 2*длина изгиба     Уравнение 9 Где L или W — длина или ширина фундамента

3. После этого вычислите общую длину стержней, которая равна количеству необходимых стержней, умноженному на длину одного стержня. Если один и тот же размер стержней используется в обоих направлениях, вы можете суммировать оба количества стержней
4. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая 7850 кг/м ³

Приведенная выше процедура расчета предназначена для одинарной армирующей сетки. Следовательно, для фундаментов с двойной арматурной сеткой необходимо снова использовать ту же процедуру для расчета количества стали для другой арматурной сетки.

Расчет количества стали для колонн

Получите размер колонны и детализацию армирования из проектных чертежей. Затем рассчитайте количество стали в колонне, выполнив следующие действия:

Продольные стали

1. Рассчитайте общую длину продольных стержней, которая равна высоте колонны плюс нахлесты для основания, умноженной на количество продольных стержней.
2. Преобразуйте эту длину в килограммы или тонны. Это можно сделать, умножив площадь поперечного сечения стали на ее общую длину на плотность стали, которая 7850 кг/м ³

Хомуты

1. Рассчитайте длину резки хомутов, используя следующее уравнение

Длина резки = 2*((w-покрытие)+(h-покрытие))+Ld                             Уравнение 10 где: w: ширина столбца h: глубина столбца Ld: длина развития стремени 2.
