Арматура для фундамента: типы, характеристики, расчет

Вот уже много столетий человечество использует бетон для строительства самых разных зданий и сооружений. Но только в начале XIX века, с целью усиления, стала использоваться арматура для фундамента. Такой новаторский шаг был обусловлен временем – повышался уровень жизни людей, и требовалось более дешевое и простое решение по упрочнению бетона, ведь обладая высокой прочностью, хорошей водостойкостью и морозоустойчивостью, этот искусственный камень может давать трещины при растягивающем и сжимающем воздействии.

Процессы разрушения и деформации наиболее активно проявляются в фундаментах, ведь на них воздействуют грунты при зимнем пучении и критические весовые нагрузки, значения которых могут отличаться в зависимости от архитектурно-планировочных решений. Армирование стальными прутами позволило минимизировать габариты фундаментных оснований и сократить сроки и объемы строительных работ. Экспериментируя с формой сечений, инженеры стохастическим путем выяснили какую арматуру использовать для фундамента определенного типа и сегодня этот металлопрокат производится в обширной номенклатуре.

Арматура: основные виды

В современном строительстве используется арматурная сталь с гладким и периодическим профилем. Учитывая вариативность применения, в целом ее классифицируют сразу по нескольким признакам.

По назначению

• Рабочая. Именно она рассчитана на восприятие основной нагрузки на несущий элемент и поэтому имеет периодический профиль, так как в этом случае больше площадь и соответственно увеличивается поверхность сцепления с бетоном.
• Распределительная. Ее также называют конструктивной, так как она обеспечивает равномерное распределение сил между рабочими стержнями, воспринимает температурное расширение и усадочные деформации.
• Монтажная. Используется исключительно для фиксации рабочих армирующих прутков в сетках или каркасах.

Форма сечения и диаметр рабочих и распределительных прутков выбираются на основе физико-математических расчетов. Произвольный выбор или необоснованная замена могут привести либо к удорожанию проекта, либо к недостаточной прочности фундамента. Монтажный арматурный металлопрокат, как правило, гладкий и не более 8 мм в диаметре.

По ориентации

Этот принцип классификации основан на пространственном положении армирующих прутков в теле строительной конструкции. Учитывая, специфику создания несущих элементов арматура в фундаменте бывает:

• Продольная. Ее стержни располагают под нулевым или под небольшим углом к линии горизонта. При этом, воспринимая растягивающие напряжения, она предупреждает появление трещин и разломов в зоне изгибающих моментов.
• Поперечная. Используется в качестве монтажной базы для продольных арматурных прутков и располагается перпендикулярно по отношению к ним. Воспринимая воздействие поперечных сил, предотвращает выпучивание отдельных стержней.
• Вертикальная. Выступает связью при создании нескольких продольных уровней, испытывает на себе вертикальные составляющие воздействующих сил.

По условиям применения

В зависимости от начального напряженного состояния армирующий металлопрокат может быть напрягаемым и ненапрягаемым. Напряженное состояние арматурной стали определяется конструктивно-технологическими факторами, например, прочностью и упругопластичностью бетона, технологией изготовления и процентом армирования, характером воздействующих сил. Соответственно, еще на стадии проектирования следует определить, какая арматура нужна для фундамента:

• Напрягаемая (предварительно упрочнена вытяжкой или методом термомеханического упрочнения). Выполняет функцию носителя внешней силы обжатия сечения и работает с бетоном, воспринимая дополнительно к предварительному напряжению растяжения и сжатия, возникающие в бетоне.
• Ненапрягаемая. Испытывает напряжения, вызванные деформациями обычного бетона. Чаще всего применяется в виде арматурных каркасов и сеток. В сжатой зоне используется как монтажная.

Арматура для фундамента

Стальные армирующие элементы – важнейшая составляющая часть железобетонной конструкции любого фундамента. Они должны работать совместно с бетоном на всем сроке эксплуатации строящегося объекта и:

• обладать достаточной прочностью и пластичностью вне зависимости от длительности воздействия нагрузок, коррозионных факторов и знакопеременных перепадов температур;
• иметь улучшенную адгезию поверхности и обеспечивать надежное сцепление с бетоном;
• быть простыми и технологичными в применении.

Диаметр, размер и основные свойства арматуры для фундамента

Арматурная сталь производится диаметром 4,0…40,0 мм с гладким и периодическим профилем в бунтах и в стержнях мерной и немерной длины (в основном, длиной 6…12 м). Номенклатурный ряд диаметром от 6,0 до 14,0 мм – оптимальный размер для частных и малоэтажных строений, в выстном строительстве и промышленности востребованы диаметры вплоть до 32,0 мм, а для объектов повышенной ответственности может применяться максимальный диаметр.

Арматура под фундамент оценивается по основным характеристикам:

• стойкость к коррозионному растрескиванию. Например, при испытании в аммониевом растворе стержни ø 12 мм должны выдерживать около 20 ч, ø 12…25 мм – до 60 ч, а стержни ø 25 мм и более – не менее 100 час;
• механические свойства: условный предел текучести, временное сопротивление, относительное удлинение после разрыва и относительное сужение;
• динамическая прочность при длительных и кратковременных сжимающих и растягивающих нагрузках;
• свариваемость и способность создавать пластичные сварные соединения;
• свойства ползучести и релаксации;
• ударная вязкость;
• хладноломкость.

Классы арматуры для фундамента

Сортамент арматурной стали в стандартах СНГ маркируется буквой «А» и классифицируют по механической прочности на:

• класс А-I ( А-240). Изготавливается из марок стали Ст3 разной степени раскисления и только с гладким профилем;
• классы А-II…А-VI (А-300…А-1000). Изготавливаются с периодическим профилем из улеродитсых и низколегированных сталей, химический состав которых определяется соответствующим стандартом.

При этом арматура на фундамент может иметь дополнительные символы в маркировке. Так, литера «С» указывает на то что, металлопрокат относится к свариваемым материалам, буква «К» подтверждает, что сталь является стойкой к коррозионному растрескиванию. Комбинация «СК» говорит о том, что арматурная сталь является и свариваемой, и коррозионностойкой. Отсутствие вышеперечисленных символов означает, что прокат имеет типовые качества и предназначен для сооружения обычных железобетонных конструкций.

Как правильно рассчитать параметры арматуры для фундамента

Как несущее основание, фундаменты воспринимают и передают на грунтовое основание нагрузки от зданий, технических сооружений и других конструкций. Проектирование их проводится согласно действующим строительным нормам и правилам и учитывает:

• особенности рельефа;
• физико-механические свойства и пучинистость почвенных слоев;
• обильность и глубину залегания грунтовых вод и близкое расположение природных водоемов.

Но главное – назначение и характер эксплуатации строящегося объекта. Даже далекие от строительства люди понимают, что прочность фундамента для дома, гаража или забора будет иметь совсем разные параметры. Поэтому первое, из чего исходят при выполнении расчетов – целевое назначение сооружения, его класс ответственности и архитектурно-планировочные особенности.

Основные типы фундамента

Несмотря на различия инженерных, климатических и геологических условий в отечественном промышленном, жилищно-бытовом и частном строительстве на естественных, а также на уплотненных и искусственно закрепленных грунтовых основах создаются плиточный, столбчатый и ленточный фундамент.

Расчет толщины стержня

Конструкция ленточного фундамента проектируется на основе расчетных нагрузок, передаваемых стенами и грунтами. Расчет проводится по сечению, проходящему через край фундаментной стены. А площадь сечения арматуры рассчитывается по формуле:

• M – изгибающие моменты, возникающие в сечениях, Нм;
• Rs – сопротивление арматурной стали растяжению, МПа;
• h0n – рабочая высота сечения, м;
• 0,9 – справочный коэффициент.

Как видно, даже из упрощенного математического выражения, расчет диаметра армирующих элементов довольно сложный и выполнять его должны профильные специалисты. Но практика показывает, что в жилом и частном строительстве достаточно использовать прутки с круглым или серповидным профилем класса А-III (А-400) диаметром от 10 до 18 мм, при этом коэффициент армирования, определяющийся как отношение площади сечения закладных элементов к площади сечения фундамента, должен превышать 0,05…1,0%.

Расчет количества

Исходим из того, что рассчитывается арматура для ленточного фундамента и, значит, нам надо опираться на величину периметра сооружения. Допустим, строится дача 4 на 6 метров с фундаментным основанием глубиной 40 см. Соответственно вычисляем:

• периметр здания: P = (a + b) × 2 = (4 + 6) × 2 = 20 м;
• длину рабочих стержней из условия создания двухярусного каркаса: Lр.a. = P × 4 = 20 × 4 = 80 м;
• длину поперечных прутов: Lп.а. = 8 × 0.4 = 3.2 м;
• длину вертикальных стержней. При шаге 300 мм на сторону 4 м понадобится 11 шт, на сторону 6 м – 18 шт. Принимая ширину каркаса 35 см, получаем Lв.а. = 29 ×4 × 0.35 = 40.6 м;
• общую длину конструкционных прутов Lк.а. = 3.2 + 40.6 = 43.8 м.

Таким образом, для строительства понадобится гладких стержней 44 м. А с периодическим профилем – 80 м.

Разновидности профиля арматуры для фундамента

Выбор диаметра и формы сечения – ключевая задача, сложность которой состоит в способности учесть множественные технологические и технические требования, иногда противоречащие друг другу. Например, опытным путем было доказано, что чем чаще расположены выступы профильной поверхности, больше их пересечений с продольными ребрами и меньше радиус сопряжения, тем хуже сопротивление динамическим нагрузкам, пластичные и антикоррозионные свойства. В то же время периодический профиль улучшает сцепление с бетоном и повышает его трещиностойкость.

Соответственно, наилучшие условия совместной работы бетона и армирующих стержней будут достигнуты при использовании необходимого класса арматурной стали с оптимальным усилием сцепления и наименьшей длиной анкеровки с одновременным обеспечением необходимых механических свойств и высокого предела прочности. Поэтому стержни с гладким и периодическим профилем используются в разных сферах строительства.

Кольцевой профиль

Арматурная сталь с такой формой поверхности узнаваема по опоясывающим круглый стержень ребрам. Они отходят от продольного выступа симметрично (А-300) или асимметрично (А-400…А-1000), а в поперечном сечении они образуют характерную кольцевидную форму.

Арматурные стержни с кольцевым профилем применяются все реже. Это обусловлено снижением механических свойств из-за повышенной распорности стали в толще бетона и высокими затратами на производство. Сегодня данный профиль активно замещается более оптимальными сечениями и более дешевыми марками арматуры для фундамента, которые к тому же обеспечивают улучшенное сцепление и идентичную зону анкеровки.

Двухсторонний серповидный профиль

Переход от кольцевой формы к двухстороннему серповидному профилю позволил повысить:

• предел выносливости;
• коррозионную стойкость;
• сопротивление статическим нагрузкам.

При этом обеспечивается необходимое сцепление с бетонным раствором. Длина зоны анкеровки и передачи перенапряжений не увеличивается.

Четырехсторонний серповидный профиль

Для минимизации появления трещин и расколов в толще бетона также широко используются стержни с более мягким четырехсторонним профилем серповидной формы. Она была заимствована у производителей Европы, поэтому такой прокат часто называют «европрофилем».

При идентичных с кольцевым профилем параметрах зоны анкеровки, он обеспечивает повышенную площадь сцепления с бетоном и:

• позволяет повысить усилие преднапряжения;
• более стойко сопротивляется растяжению и сжатию;
• максимально сохраняет пластичность стальных стержней.

Способы соединения стержней арматуры

Выбор способа соединения влияет на выбор материала, ведь перед началом строительства надо четко понимать, какая арматура нужна для фундамента возводимого объекта. Если планируется применение сварки, то маркировка выбираемой стали обязательно должна иметь букву «С». В противном случае даже опытный сварщик не сможет выполнить работу. Если же вы заранее знаете, что будете использовать альтернативный способ фиксации – вязку, то можно купить металл и несвариваемый. Такое решение позволит сэкономить определенную сумму, но потребует значительных физических усилий.

Сварка

В промышленных условиях, а иногда при возведении частных домов и бытовых построек, для сборки арматурного каркаса прибегают к ручной или полуавтоматической электродуговой сварке, при этом стержни располагают внахлест, а сварочное соединение выполняют точечно.

Такой способ создания арматурного каркаса позволяет оперативно выполнить монтажную сборку. Это особенно актуально при больших масштабах работы, да и сварочное соединение отличается прочностью, жесткостью и надежностью. Но при всех достоинствах, сварка сопряжена с дополнительным термическим воздействием на металл, что негативно отражается на пластичности и отчасти на прочности стальных стержней.

Вязка

Когда сварка недоступна или нет специалиста, способного качественно выполнить точечное сварное соединение, а также в тех случаях, когда следует избегать термического воздействия на сталь, многие обыватели и профессиональные строители прибегают к вязке. Этот механический способ соединения основан на жесткой обвязке каждого места пересечения прутков вязальной проволокой.

Для обеспечения более высокой производительности сегодня этот процесс можно выполнять не с помощью грубой физической силы, а посредством специальных устройств. Тем более что современные модели прекрасно работают даже при минусовой температуре.

P.S.

Итак, теперь вы имеете базовое представление о том для чего и какую арматуру использовать для ленточного фундамента и как можно самостоятельно рассчитать ее необходимое количество. Главное, при закупке материала не забыть учесть, что он отпускается в кратных отрезках. Ну а специалисты продолжают работать над проблемой создания унифицированной арматурной стали, что поможет простому потребителю самостоятельно проектировать несложные сооружения, а строительным компаниям – повысить производительность работ и снизить нагрузку на логистику.

Как рассчитать арматуру для фундамента

До возведения фундамента необходимо тщательно разработать проект и точно провести все расчеты, что бы конструкция получилась качественная. И расчет арматуры – это один из важных этапов в проекте. Во время таких расчетов необходимо выбрать класс, сечение металлических стержней, и нужное количество. Они проводятся согласно СНиП 52-01-2003.

 В бетонный фундамент необходимо закладывать арматуру. Это обусловлено тем, что бетон, после полного схватывания, имеет хороший предел прочности на сжатие (основная характеристика бетона) и в 10-15 раз меньшую прочность на растяжение. В итоге получаются железобетон, который объединяет в себе качества бетона и стали арматуры. Если не использовать арматуру, то основание, при вспучивании грунта может растрескаться , что приводит к пагубным последствиям. Может произойти перекос или деформация стен , в том числе и несущих, что может привести к  разрушению здания.

Расчет арматуры для плитного фундамента

Плитный фундамент, по сути,  это бетонная плита, армированная арматурой . Применяется для строительства зданий (коттеджи, дачные домики ) без подвала. Если фундамент по проекту предполагается больше 20 сантиметров, то плита армируется в верхнем и нижнем слое.

Плитный фундамент

Перед расчетом нужно выбрать марку стержня. Если грунт , где собираются возводить фундамент , не пучинистый, прочный, то можно применять стержни класса A-I диаметром от 10 мм. Если же земля на месте строительства будущего здания слабая или пучинистая, что сильно повышает риск горизонтального сдвига здания, или строение будет стоять на уклоне – то используется металлический прут как минимум 14 мм. Верхний и нижний слой связываются между собой вертикально гладким стержнем 6 мм класса A-I.

Материал изготовления стен будущего здания так же сильно влияет на выбор. При использовании кирпича или блоков обычно используют прут диаметром 14-16мм, а при более легких материалах можно использовать и арматуру сечением 10-12 мм.

Расстояния между стержнями обычно выдерживают в районе 20 см . Следовательно, на 1 метр фундамента необходимо 5  металлических стержней. Пересекающиеся стержни связываются проволокой, крючком или вязальным пистолетом.

Расчет арматуры для ленточного фундамента

Ленточный фундамент представляет собой основание из бетона, армированное стальными прутьями.  Сооружается по периметру будущего здания.

Ленточный фундамент

Нагрузка на разрыв в ленточном фундаменте , из за его формы, направлена продольно, поэтому для этого варианта подбираются стержни с другим сечением.  Для поперечного и вертикального армирования подбирается стержень диаметром 6-10 мм, для продольного  — 12-16 мм, выбор зависит от грунта, на котором собираются возводить строение и материала стен здания. Шаг межу арматурными стержнями от 10 до 15 см.как правильно вязать арматуру для ленточного фундамента.

Сколько нужно арматуры для фундамента 10х10

Расчет арматуры для фундамента 10 на 10

Для возведения любого здания или сооружения большое значение имеет наличие надежного и прочного фундамента. Именно от его качества в первую очередь будет зависеть долговечность и безопасность здания.

Для того чтобы произвести заливку посредством бетона и закладку арматуры монолитного фундамента 10х10 и не ошибиться, следует подготовить подробную смету работ, тщательно рассчитав расход материалов, их количество, а также стоимость.

Особенно пристальное внимание следует уделить тому, сколько арматуры нужно приобрести для надежного укрепления фундамента.

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

• «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
• «Р» — это периметр фундамента.

Сколько нужно арматуры для перемычек, считается по немного иной формуле: L=10xP. Разница в формулах объясняется тем, что для создания перемычек материала надо более, чем в два раза.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Обратите внимание

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м.

Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута.

Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона.

На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика.

Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м3, вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным.

Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м3 бетона будет использоваться для заливки фундамента.

Важно

Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов.

Они с максимальной точностью рассчитают расход материалов на м3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Сколько арматуры нужно на ленточный фундамент 10х10

Если взять ленточный фундамент со стороной 10 метров и одной несущей стеной посередине, его общая длина составит 10х(10х4)=50 м. При ширине основания 40 см для закладки прочного и добротного основания надо уложить три арматурных стержня.

А поскольку ленточный фундамент обязательно должен иметь 2 пояса, прутков нужно 6. Умножаем эту цифру на длину стержня (10 м) и получаем результат. Для того чтобы качественно армировать ленточный фундамент, потребуется потратить 60 м прутьев.

Помимо этого, потребуется рассчитать и количество поперечных прутьев. При длине ячейки 50 см размер прутка должен быть 30 см.

Таким образом, на одну сторону основания понадобится 90 мм арматурных прутьев, а поскольку рассматриваемый ленточный фундамент имеет пять лент, то итоговая цифра составит уже 450 м.

Сколько арматуры нужно на плитный фундамент 10х10

Чтоб создать площадку, делают фундамент в форме плиты (плитное основание). Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней. Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

Сколько арматура нужно на столбчатый фундамент 10х10. Для армирования столбчатого фундамента потребуются арматурные стержни с сечением от 10 до 12 мм. Они устанавливаются вертикально с шагом от 10 до 15 см. На один столб приходится 4 стержня. Для подсчета количества арматуры необходимо знать общее число всех столбов. Узнать эту цифру можно из проектной документации.

Источник: http://RuFundament.ru/armirovanie/armatura-10-x-10.html

Сколько арматуры фундамент 10х10

Фундамент 10 на 10: сколько стоит залить и сколько нужно арматуры

Что самое главное во время возведения дома? Конечно же, это крепкий фундамент. Именно от качества основания будет зависеть долговечность и надежность жилища.

Для того чтобы залить монолитный фундамент 10 на 10 без приключений рекомендуется составить подробную смету работ, где указать необходимые для работы материалы, их количество и стоимость. Зная это, можно заранее рассчитать расходы, а также найти пути экономии.

В статье будет рассказано, сколько стоит залить основание, сколько нужно арматуры для этого, а также, сколько кубов бетона надо.

Этапы сооружения основания

При составлении сметы нужно учитывать, что все работы по формированию фундамента можно разделить на несколько этапов:

Конкретные цифры приводить в данной статье ни к чему, так как стоимость монтажа основания будет отличаться в каждом отдельном регионе. Сколько стоит залить фундамент 10х10 можно рассчитать самому благодаря формулам и правилам расчета, которые будут приведены ниже для каждого этапа работ.

Подготовительные работы

Перед тем как перейти к основным работам необходимо подготовить почву. Для этого ее нужно очистить от деревьев и кустов, после чего разравнять. Далее понадобятся деревянные колышки и веревка. С их помощью обозначается расположение монолитного фундамента 10 на 10.

В обозначенных местах необходимо вырыть траншею или котлован. Объем необходимых углублений считается очень просто: ширина, длина и высота перемножаются между собой. Если основание ленточное, то сначала необходимо найти объем отдельных секций, после чего суммировать их.

Котлованы и траншеи обычно выкапываются при помощи специальной техники. Как лучше ее нанимать, необходимо смотреть в каждой отдельной ситуации. Если работы немного, больше подойдет почасовая оплата труда, а если основание будет залегать глубоко, лучше арендовать технику с посменной оплатой.

Возведение опалубки

Перед тем как перейти к вопросу, сколько нужно арматуры для формирования монолитного фундамента 10х10, необходимо определиться с опалубкой. Чаще всего она делается для того чтобы предотвратить осыпание земли, но если основание ленточное, стенки понадобятся и с внутренней стороны.

Обычно опалубка возводится из самых обыкновенных деревянных досок (см. видео). Для того чтобы узнать их количество нужно, прежде всего, рассчитать площадь стенок конструкции. Если доски имеют примерно одинаковый размер, получившуюся площадь достаточно разделить на площадь одной доски.

К получившемуся количеству рекомендуется добавить еще некоторое количество материала про запас.

Не нужно забывать и о гидроизоляции подземной части основания. Самый простой вариант – это покрытие опалубки рубероидом, что поможет избежать попадания подземных вод в цокольный этаж. Необходимое количество рубероида будет также зависеть от площади стенок конструкции. Обычно на возведение опалубки для фундамента 10 на 10 тратиться примерно 15% общей стоимости основания.

Необходимое количество арматуры

Теперь можно рассмотреть, сколько нужно арматуры для сооружения фундамента 10 на 10. Стоит отметить, что арматура является едва ли не самым дорогим элементом основания. Для ее монтажа потребуются металлические прутья диаметром от 0,8 до 1,2 сантиметра (см. фото). Формула для расчета количества арматуры выглядит следующим образом:

L= 4*P,

где L – это количество материала на основные продольные несущие прутья, а Р — периметр основания в метрах.

Арматуры для установки перемычек потребуется в несколько раз больше. Необходимое количество рассчитывается по формуле:

Бетонный раствор: правила расчета

Основная часть денежных средств уходит как раз на то чтобы залить бетонное основание. Рассчитать сколько кубов бетона надо для фундамента 10 на 10 очень просто. Для этого достаточно лишь рассчитать объем конструкции, после чего полученный результат умножить на коэффициент 1,12. Умножение на коэффициент обязательно, ведь во время работ возможны утечки раствора, а также его усадка.

После того как ясно сколько необходимо кубов бетона необходимо переходить к возможным вариантам получения бетонной смеси. Ее можно заказать готовую.

Это выйдет, конечно же, несколько дороже, но залить фундамент 10 на 10 можно будет за один день, что значительно ускорит строительные работы (см. фото).

Совет

Если спешить некуда, сделать бетонный раствор можно и самому. Для этого нужно учитывать следующее:

смесь делается из цемента, песка и щебня, смешанных в пропорции 1:3:5;

стоимость доставки материалов;

стоимость электрической энергии и т.д.

Суммируя вышеописанное, можно получить действительную стоимость монтажа основания. При этом к получившейся сумме не нужно забывать добавлять оплату работы строителей.

В некоторых случаях самостоятельное изготовление бетонной смеси с учетом потраченного времени может вылиться в ту же сумму, что и готовый раствор.

Для того чтобы получить более точные расчеты можно также обратиться за помощью к специалисту, который учтет все нюансы работ, но за это нужно будет заплатить отдельно.

Если речь не идет о небольшом деревянно доме, где потолок представляет собой простейшую балочную конструкцию, в строительстве сталкиваются с проблемой.

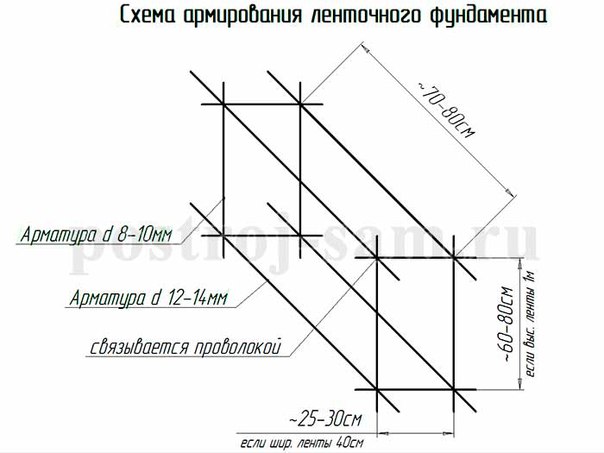

Схема армирования и расчет арматуры для ленточного фундамента

Как известно, любое строительство начинается с расчета и закладки фундамента. От того, насколько точно будет произведен этот расчет, напрямую зависит долговечность и прочность постройки.

Являясь основой здания, фундамент принимает на себя нагрузку и перераспределяет ее на грунт.

Верхняя плоскость конструкции, представляющая собой основу для внешних и внутренних стен, называется обрезом, а нижняя, выполняющая функцию распределения нагрузки – подошвой.

Источник: http://armaturasila.ru/armatura-dlja-fundamenta/skolko-armatury-fundament-10h20.html

Сколько арматуры надо на фундамент

Фундамент служит опорой для здания, его основной несущей конструкцией, воспринимающей и равномерно распределяющей по основанию нагрузки от возведенного над ним строения. Обычно для строительства жилых домов используют ленточные, плитные или свайные фундаменты. Выбор типа и мощности фундамента определяется строением грунтов и конструктивными особенностями возводимого здания.

Сколько необходимо арматуры для фундамента, решается на основании расчета, выполняемого для каждого отдельного строения.

Если расчет выполнен неверно и фундамент получился недостаточно прочным, то дом может покоситься и разрушиться. С другой стороны, неоправданное увеличение мощности фундамента многократно увеличивает стоимость строительства, что также не приветствуется.

Количество и диаметр арматуры, способ ее укладки и шаг обвязки зависят от типа фундамента и характеристик участка.

Расчет арматуры для сплошного (плитного) фундамента

Сплошной (плитный) фундамент чаще всего используется при возведении жилых домов. Его прочность напрямую зависит от диаметра арматуры. Если на грунте с хорошей устойчивостью возводится легкий дом, то для устройства фундамента подойдет стальной арматурный прут сечением 10 мм, если на слабом грунте возводится тяжелое строение, то арматура должна быть не менее 14–16 мм.

Чтобы узнать, сколько арматуры надо на фундамент, нужно исходить из следующих данных:

• в сплошном фундаменте арматурный каркас монтируется по всей площади в виде ячеек 15–20 см;
• на 1 м фундамента расходуется 5 прутьев арматуры, то есть на фундамент размером 10×10 м требуется 50 прутьев длиной 10 м;
• обвязка плитного фундамента выполняется двумя арматурными поясами, следовательно, количество прутьев следует увеличить вдвое и прибавить необходимое количество прутьев для поперечной обвязки;
• для скрепления элементов арматурной конструкции используют вязальную проволоку, которую тоже нужно включить в расчет.

Расчет каркаса ленточного фундамента

Обеспечить необходимую устойчивость здания в условиях слабых грунтов способен ленточный фундамент, но в сравнении с другими типами фундаментов он требует значительного расхода материалов и больших трудозатрат.

Такой фундамент выполняется в виде ленты, располагаемой по периметру дома и под несущими стенами. Армирование позволяет увеличить прочность конструкции и срок ее эксплуатации.

Для этой цели подходит арматурный прут на 10–12 мм в диаметре.

При расчете учитываются следующие параметры:

• Длина и ширина основания фундамента – для примера берем ленточный фундамент на 40 см под дом размером 10×10 м, в котором имеется одна внутренняя несущая стена, в этом случае общая длина ленточного фундамента равна 4×10+10=50 м.
• Число прутьев на единицу длины – для того, чтобы фундамент получился достаточно прочным в него нужно заложить 3 прута.
• Количество поясов – обвязка фундамента выполняется минимум из двух поясов, таким образом, всего требуется 4 прута. В общей сложности на ленту фундамента необходимо 40 прутьев длиной по 10 м.
• Шаг ячеек в арматурном каркасе фундамента не должен быть больше 50 см – для поперечной обвязки потребуется еще по 30 м арматуры на каждую ленту фундамента.
• Затем нужно умножить полученное количество арматуры на число лент фундамента.

Расчет арматуры для столбчатых фундаментов

При расчете арматуры для столбчатых фундаментов исходят из следующих положений:

• для обвязки столбчатых фундаментов можно использовать арматуру от 10 мм;
• на 1 столб квадратного сечения необходимо 4 прута, на столб круглого сечения – 3–4 прута;
• прутья устанавливают вертикально на всю глубину фундамента, равномерно распределяя их по периметру;
• горизонтальная обвязка столбчатых фундаментов выполняется с шагом не более 50 см.

Посчитать сколько арматуры надо на фундамент, можно самостоятельно, но лучше все же поручить эту работу специалистам.

Обычно все расчеты выполняются на стадии проектирования и учитывают все возможные нагрузки, о которых человек несведущий может просто не догадываться.

Надеемся, что наша статья поможет вам избежать ошибок при обустройстве фундамента.

Источник: https://www.stroitelstvosovety.ru/stroitelstvo-fundamenta-svoimi-rukami/skolko-armatury-nado-na-fundament

Как правильно выбрать арматуру для фундамента

Последнее обновление: 2019.03.28

Арматура – это довольно общее понятие, под этим названием в данной статье мы имеем в виду элементы, усиливающие бетонную конструкцию. Бетон – не самодостаточен. Это крепкий, но, в то же время, хрупкий материал, не обладающий никакой гибкостью. При появлении трещин бетон просто разваливается. Но совсем другое дело – железобетон!

Железобетон – это комбинированный материал, состоящий из бетона, который несет основную нагрузку, и стальных стержней, помогающих ему в этом. Эти стержни и называются “арматура”.

Фактически, это стальной стержень цилиндрической (или близкой к цилиндру) формы. Сталь и бетон очень “подходят” друг другу: они сочетаются между собой, дополняя и тем самым усиливая свойства друг друга.

Эти материалы имеют прекрасное сцепление друг с другом.

Виды арматуры

Арматура различается по:

1. Составу. Металл, используемый для арматуры, может быть как мягкий, так и более твердый (но хрупкий).

2. Форме. Армирующие стержни могут быть как гладкими цилиндрическими, так и с шероховатостями, выступами разных форм. “Выступы” нужны для того, чтобы усилить сцепление бетона и стали.

3. Диаметру. Диаметр арматуры для фундамента (и другие её параметры) выбираются в зависимости от задач и нагрузок армируемой конструкции.

4. Свариваемости. Не всю арматуру можно сваривать при сборке арматурного каркаса. Это свойство зависит от того, какая сталь используется для арматуры.

   Чтобы применять сварку для сборки арматурного каркаса, сталь арматуры должна быть специально подготовленной при выплавке для этой операции.

   Если сварить арматуру, не предназначенную для такой операции, то произойдет ухудшение свойств арматуры.

Какую арматуру использовать для фундамента?

Сегодня мы хотим осветить вопрос именно арматуры под фундамент. Фундамент – это самый широко используемый железобетонный элемент в конструкции дома. Вопрос армирования фундамента – один из самых актуальных. Правильно выполненный фундамент – это залог “здоровья” здания, гарантия прочности и долговечности всей конструкции дома.

Так, все же, какая должна быть арматура фундамента дома? Правильно на этот вопрос можно ответить после расчета всей конструкции дома. То есть, чтобы совершенно точно быть уверенным в своем выборе, нужно просчитать конструкцию фундамента и потом выполнить расчёт арматуры.

Мы уверены, что расчет должен выполнять квалифицированный специалист.

Но если по какой-то причине вы решите выполнять расчёт сами, то знайте: если ваш дом стоит на не проблемных грунтах, и он не больше двух этажей (без цокольного этажа и без подвала), то под свою ответственность можно воспользоваться типовыми решениями и расчётами. То есть, выбрать параметры фундамента и количество арматуры из предложенных в специализированной литературе, справочниках.

Вот пример стандартных таблиц, из которых можно выбирать свои решения и показания (арматура для ленточного фундамента тоже выбирается по подобным таблицам).

Если мы не говорим про свайные фундаменты, то большинство фундаментов усиливается металлической арматурой, уложенной вдоль и поперёк (пруты перекрещиваются, образуя единую сетку).

Для того, чтобы прутья не сдвигались относительно друг друга во время заливки бетона, они свариваются или связываются между собой вязальной проволокой в каждой точке касания. В теле бетона арматура располагается примерно в пяти сантиметрах от поверхности.

Необходимо делать два яруса армирования: верхний (предназначен для работы на изгиб фундамента вверх) и нижний (для защиты от изгиба вниз). В середине фундамента армировку производить не нужно.

Обратите внимание

Строительство фундамента – работа, требующая вдумчивого и тщательного подхода, ведь цена ошибки – аварийный дом. Необходимо со всей серьезностью отнестись к этому этапу строительства. Также хотим напомнить, что арматуру для фундамента можно выбрать на “Первой Металлобазе”: близко, быстро, и с доставкой!

Любая постройка дома своими руками начинается с фундамента. Он принимает вес дома на себя. Поэтому правильный выбор фундамента позволит построить качественный и долговечный дом.

Подробнее

Профильная труба – металлопрокат, который используется повсеместно для создания объемных каркасов и конструкций: перекрытий (ферм), гаражей, заборов, навесов.

Подробнее

Сетки кладочные популярны в строительстве: они делают конструкции надежными и прочными, устойчивыми к деформациям.

Подробнее

Трубы ВГП (газопроводные) – изделия, основная задача которых – транспортирование воды и газа. Труба ВГП не сдает своих позиций даже на пике популярности современных материалов.

Подробнее

Выбор въездных ворот – непростая задача, требующая осмысления и планирования. Нужно определиться с размером ворот – он зависит от транспорта, который будет заезжать на участок.

Подробнее

Источник: https://www.1metallobaza.ru/blog/armatura-dlya-fundamenta

Фундамент 10 на 10 на 10: сколько стоит ленточное и плитное основание для дома, цена

Любое фундаментное строительство начинается составлением сметы. Это позволяет приблизительно определить его стоимость и рационально распределить финансы на требуемые направления.

Поскольку фундамент является начальным этапом любой постройки, то расчеты начинаются именно с него.

В настоящей статье будет рассмотрено, сколько стоит железобетонный фундамент дома 10 на 10 мразличного типа.

Основные затраты приходятся на расход стройматериалов, поэтому стоимость транспортных расходов, оплаты труда рабочих и аренды строительной техники рассматриваться не будут.

↑

Начинать строительство основания необходимо с учетом планировки всего строения. На участке должны быть размечены все несущие и дополнительные стены. Для подсчета сразу же нужно решить, какими будут габариты основания. Конечно, ленточный фундамент 8х10 м обойдется дешевле, но так как мы возводим основание 10 х 10 м, то все расчеты привязываем именно к нему.

Допустим, глубина его залегания с учетом цоколя будет составлять 1,7 м, ширина — 0,5 м, а общая длина всей ленты — 62 м. Зная габариты фундамента, определим необходимое количество арматуры и бетона для его возведения.

↑

Для создания каркаса обычно используется рифленая арматура, имеющая сечение 10-16 мм. Мы будем использовать среднее значение, то есть диаметр 12 мм. Арматурный каркас состоит из 4 продольных прутьев, которые соединены между собой перемычками. Для перемычек можно использовать и рифленую, и гладкую арматуру. Сечение перемычек возьмем 10 мм.

Важно

Внимание! Габариты арматурного каркаса должны быть меньше габаритов фундаментной ленты на 5 см от каждой из его сторон для исключения образования коррозии арматуры.

Таким образом, габариты каркаса будут составлять 35 см х 1,5 м. Зная общую длину ленты, подсчитываем количество продольных прутьев: 62 м х 4 = 248 м.

Далее подсчитываем количество вертикальных и горизонтальных перемычек для одного кольца: 1,5 х 2 +0, 35 х 2 = 3,7 м. Теперь определяем количество таких колец: 62 м : 0,5 м = 124 шт.

Добавляем крайнее кольцо и получаем 125 шт. Длина арматуры для перемычек будет равна: 125 х 3,7 = 463м.

По этим данным производится точный расчет стоимости арматуры. Необходимо учесть количество проволоки для вязки каркаса. На одно соединение уйдет 30 см проволоки. На каждом кольце будет 4 отрезка. Получается 124 х 4 = 496 соединений. Общее количество проволоки составит 496 х 0,3 м = 149 м.

Для облегчения процесса заливки монолитного фундамента проще всего заказать доставку бетонного раствора в миксере непосредственно с бетонного завода. Намного дольше будет изготавливать бетон самостоятельно, даже имея в своем распоряжении электрическую бетономешалку.

Необходимое количество бетонной смеси определяется по общему объему ленточного основания. Объем основания высчитывается путем перемножения высоты, длины и ширины железобетонной ленты. В нашем случае он составит 0,5 м х 62 м х 1,7 м = 52,7 кубометра. При округлении данной суммы получаем 53 куба бетона.

Приплюсовав стоимость бетона к стоимости песчаной подушки, добавив стоимость подвоза бетона на миксере, можно подсчитать, сколько стоит ленточный фундамент 10х10 м.

Совет

В случае, если бетон изготавливается самостоятельно, необходимо учесть расход всех его составляющих на 1 кубометр готового раствора.

Так вот, для получения бетона М200 потребуется песка — 760 кг, цемента М400 — 320-330 кг, щебня — 1100 кг, воды — около 150 л.

↑

По такому же алгоритму производится вычисление стоимости плитного фундамента, который состоит из монолитной железобетонной плиты. В некоторых случаях требуется большее количество стройматериалов, особенно, если плита имеет солидную толщину. На вопрос — сколько стоит фундамент для дома 10х10 м, сразу сказать невозможно. Все это зависит от размеров основания и марки используемого бетона.

↑

Чтобы сделать фундамент под дом 10х10 ммаксимально качественным, необходимо использовать арматуру диаметром 10-12 мм. Располагаются прутья двумя поясами, соединенными между собой перемычками. Каждый пояс выглядит как арматурная сетка с размером ячейки 20 см. Перемычки, при толщине каркаса 20 см, имеют длину 25 см.

На 10 метров плиты потребуется 51 пруток длиной 10 м. Перпендикулярная сетка потребует также 51 пруток. Итого — 102 прута. Второй пояс состоит из такого же количества арматурных прутьев, поэтому всего нужно подготовить 204 штуки по 10 м. Что касается перемычек, то их число равно количеству пересечений продольных и поперечных прутьев. Для двух поясов это число равно 51 х 51 = 2601 шт.

Если перемычки ставить не на каждый стык, а через один, что вполне допустимо, то можно ограничиться числом 1301 шт. Число стыков равно числу кусков вязальной проволоки, умноженному на 2. Следовательно, потребуется 5202 куска проволоки. Каждый кусок должен иметь длину порядка 30-40 см.

↑

Количество бетона, которое требуется для изготовления плитного основания, подсчитывается очень просто. Определяется общий объем плиты, который будет равен объему бетона.

В нашем случае высчитать объем плиты можно следующим образом: умножить длину плиты на ее ширину и высоту. Например, толщина плиты запланирована 30 см.

Тогда, путем умножения, получаем: 10 м х 10 м х 0,3 м = 30 кубов.

Зная стоимость кубометра бетона, легко можно просчитать общую стоимость фундамента, включая арматуру, вязальную проволоку и необходимое количество гидроизоляции.

Обратите внимание

При расчетах также нужно учитывать стоимость песчаной или гравийной подушки, аренду землеройной и подъемной техники, стоимость транспортных услуг по подвозу бетонного раствора и прочих материалов, оплату труда наемных рабочих, а также некоторые другие факторы.

Как видите, вполне возможно просчитать заранее примерную себестоимость строительства фундамента размерами 10 х 10 м для дома.

Источник: http://opalubok.ru/fundament-dlya-doma-10-x-10.html

Сколько арматуры надо на ленточный фундамент – Фундамент своими руками

Монолитный фундамент обязательно должен быть армированным, чтобы хорошо переносить деформационные и прочие нагрузки. В идеале арматурные прутья должны работать на растяжение, а бетон должен принимать на себя сжимающие нагрузки.

В том случае, если Вы самостоятельно возводите ленточную несущую конструкцию для дома, то придётся рассчитать не только бетонную смесь, также необходимо будет провести расчёт арматуры на ленточный фундамент.

В данной статье будет рассказано о том, как выбрать правильную арматуру, а также как рассчитать необходимое для строительства количество данного материала.

Какое количество арматуры положить в фундамент?

Для большей понятности для читателей расчёт арматурных изделий будет производиться на примере ленточного основания со следующими параметрами: высота 600 миллиметров, ширина ленты 400 миллиметров.

Минимальное допустимое количество арматуры, которое может содержаться в монолитном ленточном фундаменте, определено СНиП «Бетонные и железобетонные конструкции».

В данном документе говорится о том, что содержание арматурных изделий не должно быть меньше 0,1% от суммарной площади сечения ЖБ-элемента.

Расчёт арматуры монолитного ленточного фундамента должен учитывать отношение ленты и общего сечения арматурных прутьев.

Площадь сечения ленты в нашем случае будет равняться 600*400=240000 мм.2. Учитывая эти данные, определяется количество арматурных прутьев, с помощью которых будет выполнено продольное армирование несущей конструкции.

При расчётах Вы можете использовать нижеприведённую таблицу. Необходимо перевести квадратные миллиметры в квадратные сантиметры, а полученное число затем умножить на 0,001. То есть 240000 мм.2 = 2400 см.2, 2400 см.

2*0,001 = 2,4 см.2.

После получения данных параметров, расчёт арматуры для ленточного фундамента должен проводиться с использованием специализированной литературы.

Важно

В пособии по проектированию «Армирование элементов монолитных железобетонных зданий» указано, что если длина стороны основания превышает 3 метра, то разрешается применение арматурных прутьев, диаметр которых составляет 12 и более миллиметров.

А чтобы нагрузки, приходящиеся на несущую конструкцию, более равномерно распределялись, следует создать два армирующих пояса, которые будут содержать в себе по два арматурных прута вышеописанного сечения.

Если армирующий каркас в высоту не превосходит 800 миллиметров, то минимальный диаметр поперечных арматурных изделий не должен быть меньше 6 миллиметров, а также меньше четверти от диаметра продольных прутьев. В том случае, если каркас выше 800 миллиметров, то расчёт арматуры должен проводиться с учётом минимального диаметра арматурных изделий в 8 миллиметров.

Расчёт и выбор армирующих изделий для плитных несущих конструкций осуществляется по такому же принципу. Только площадь сечения фундамента, выраженную в квадратных сантиметрах, следует умножить на количество продольных арматурных прутьев.

А как провести расчёт арматуры для столбчатого основания? Можно использовать прутья сечением 10-12 миллиметров. Для столбов, диаметр которых меньше 200 миллиметров, хватит трёх прутьев. Если возрастает диаметр сваи, то возрастает и количество необходимых арматурных изделий.

Гладкая шестимиллиметровая арматура пригодится в качестве связки для вертикально стоящих прутьев.

При самостоятельном армировании несущей конструкции очень важным этапом является проведение максимально точных расчётов армирующих изделий перед их закупкой. В нижеприведённых примерах будет показан расчёт арматурных изделий для столбчатой, ленточной и плитной несущей конструкции, за основу будет взят дом 10×6 метров.

Расчёт количества арматуры под ленточный фундамент

Суммарная длина основания будет равняться 10000*2+(6000-2*400)* = 35600 мм. или 35,6 метров. Общая длина продольных армирующих изделий составит 35,6*4+10 = 152,4 метров при учёте общего количества запусков арматуры общей длиной 10 м. (40*250 = 10000 мм.) и использовании 4 прутьев, уложенных вдоль. В этих расчётах не учтена арматура гладкого профиля.

Длина поперечной арматуры (и вертикальной и горизонтальной) с учётом отступа от поверхности бетона на 50 мм. будет равна 300*2*500*2 = 1600 мм. или 1,6 метров.

Совет

Если суммарная длина ленточного основания равна 35,6, а шаг между прутьями равен 300 мм., то таких соединений будет 35,6/0,3 = 119.

В итоге конечная длина всех вместе взятых поперечных гладких арматурных прутьев будет равна 119*1,6 = 190,4 метров.

Расчёт арматуры для свайного буронабивного фундамента

В этом примере будем «строить» несущую конструкцию под такой же дом, но с применением буронабивных свай, расстояние между которыми будет составлять 2 метра, также в ход пойдёт сорокасантиметровая железобетонная обвязка. Нам понадобится 16 двухметровых столбов диаметром 20 сантиметров и высотой 2 метра. Какое количество армирующих изделий необходимо для такого основания?

Для каждой сваи потребуется 4 прута арматуры длиной 2350 мм.: 2 метра арматуры на саму сваю и 350 миллиметров, чтобы связать её с каркасом ростверка. В итоге на один буронабивной столб понадобится 9,4 метра арматуры (4*2350 мм.), а на 16 столбов нужно 150,4 метров армирующих изделий.

Чтобы правильно сформировать каркас, понадобится арматура гладкого профиля, с помощью которой будут соединены 4 вертикально стоящих прута в трёх местах. Одно соединение в длину представляет примерно 600 мм. (3*200), а три соединения – 1,8 метра.

Чтобы сформировать каркас столбов из гладкой арматуры, потребуется 1,8*16 = 28,8 метров.

Источник: https://postroifundament.ru/skolko-armaturyi-nado-na-lentochnyiy-fundament.html

Использование арматуры для фундамента диаметром 10 мм

Ни одна постройка, будь то небольшой дачный домик или гигантский небоскрёб, не может обойтись без фундамента.

Основной же конструктивной частью монолитного фундамента является внутренний каркас, монтируемый из арматуры.

Согласно данным лабораторных испытаний, внутренний каркас в разы увеличивает прочность фундамента, исключая его растрескивание при значительных нагрузках или при сезонном «хождении» грунта.

Виды арматуры, применяемой для монолитных фундаментов

На современном строительном рынке представлен огромный ассортимент различной арматуры. Она различается по своему диаметру, материалу изготовления, технологическим особенностям.

При строительстве частных домов наиболее распространённым является ленточный заливной фундамент. При его заливке самым востребованным является прокат диаметром от 8 до 12 мм, реже – до 16 мм.

Наиболее же распространённый вариант для устройства фундамента – прокат сечением 10 мм.

Обратите внимание

При создании каркаса ленточного бетонного основания деревянного дома, гаража или бани, как показывает практика, наиболее целесообразно использовать арматуру сечением 10 мм.

Дело в том, что арматура диаметром 10 мм идеально отвечает технологическим требованиям СНиП для лёгких построек. Она обладает достаточной прочностью, и в то же время – умеренной ценой.

Таким образом, её использование позволяет застройщику получить достаточно прочный каркас, в то же время избежав перерасхода сметных средств.

Выбор диаметра полностью зависит от предполагаемых нагрузок. Поэтому, для возведения прочного основания постройки нужно не ошибиться с определением необходимого диаметра, а также количества ниток.

Расчёт количества арматуры в каркасе

Арматура 10 мм

Особенности использования 10-мм стального проката даны в таблицах строительных нормативов (СНиП). Согласно этим нормам, отношение площади сечения каркаса к общей площади сечения фундамента должна составлять 1 к 1 000.

То есть, если площадь поперечного сечения ленточного фундамента составляет 1 кв. м, то минимальная площадь сечения внутреннего каркаса – 10 кв. см. Зная, что площадь сечения 10-мм стального прутка составляет 0,78 кв.

см, можно рассчитать, сколько «нитей» нужно будет использовать в фундаменте данного сечения.

В представленной ниже таблице указано, сколько «ниток» арматуры различного диаметра будет нужно для создания каркаса того или иного сечения. С помощью этого норматива можно рассчитать, сколько надо будет 10-мм арматуры для возведения основания нужной длины.

Пример расчета

Чтобы вычислить общий расход, надо будет произвести ряд несложных вычислений. Допустим, нужно залить ленточный фундамент для дома 10×10 м.

Для примера возьмём наиболее распространённый вариант конструкции – так называемый «пятистенок». То есть дом, имеющий четыре наружные стены, и одну несущую внутреннюю стену.

Примем сечение среднезаглубленного ленточного фундамента в 0,5 кв. м (1 м глубиной и 0,5 м шириной).

Арматура в ленточном фундаменте

Первоначально рассчитываем общую длину бетонной заливки. Периметр здания у нас получается длиной в 40 метров. К этой длине надо будет прибавить внутреннюю стену – ещё 10 метров. В итоге получаем общую длину ленточного фундамента в 50 метров.

Важно

Следующий шаг — высчитываем, сколько надо будет ниток арматуры для создания каркаса. Согласно нормативам СНиП, для фундамента сечением 0,5 м, общее сечение продольных ниток арматуры должно составлять как минимум 5 кв. см (соотношение 1:1000). Поскольку площадь сечения арматуры диаметром 10 мм составляет 0,78 см, то наименьшее количество ниток в каркасе составляет 8 штук.

При произведении расчётов, для большей надёжности каркаса, все данные необходимо округлять в большую сторону. Ещё лучше — брать все данные с разумным запасом (10-15%).

Далее, чтобы определить общий расход, умножаем протяжённость заливки на количество нитей: 50 х 8 = 400 м. Таким образом, расход арматуры диаметром 10 мм для деревянного дома размерами 10×10 м составит примерно 400 м. При этом, 400 метров –  расход арматуры только на продольные нити, без учёта поперечных перемычек.

Для определения сметной стоимости всей арматуры необходимо будет вычислить, сколько она будет весить. Это связано с тем, что стоимость металлопроката, как правило, исчисляется на вес.

Один метр 10-мм арматуры весит примерно 600 г. Следовательно, 400 м будут весить приблизительно 240-250 кг.

Подобным же образом можно вычислить, сколько проката понадобится для заливки основания под постройку другого размера. Так, для деревянного дома 6х6 м вычисления будут выглядеть следующим образом.

Находим периметр дома с внутренней несущей стеной: 6 х 4 + 6 = 30 м. Далее умножаем длину заливки на количество нитей: 30 х 8 = 240 метров.

Разновидности 10-мм арматуры

По области применения и своим конструктивным особенностям 10-мм арматура подразделяется на два основных класса:

Главной отличительной особенностью рабочей арматуры является её рифлёная поверхность. Это необходимо для её лучшей сцепки с бетоном. Такая арматура отлично работает на изгиб, значительно увеличивая критическое значение нагрузки на фундамент. При создании пространственного внутреннего каркаса применяется она в основном для продольных нитей, реже – для поперечных перемычек.

Монтажная арматура имеет гладкую поверхность и используется чаще всего в качестве поперечных перемычек. Она придаёт каркасу внутреннюю жёсткость, не позволяя ему деформироваться под действием нагрузок.

Совет

По виду материала изготовления вся современная арматура делится на два вида – стальная и стеклопластиковая. Посмотрите видео, как использовать стеклопластиковую арматуру.

Стальная арматура проверена десятилетиями использования в строительной промышленности. Главными её достоинствами являются:

• Отличная гибкость и в то же время замечательная прочность, достигающая показателя 19 кН.
• Функциональность в использовании. Металлический каркас возможно не только связывать, но и сваривать.
• Достаточная долговечность, особенно для проката из легированной стали, достигающая десятков лет.

Стеклопластиковая арматура

Стеклопластиковая арматура, не так давно появившаяся на нашем строительном рынке, также имеет ряд собственных преимуществ:

• Устойчивость к влаге. Стеклопластик в принципе не подвержен коррозии, что делает арматуру из него весьма долговечной.
• Высокая прочность. По этим характеристикам стеклопластик мало в чём уступает стали.
• Лёгкость. Малая масса позволяет максимально облегчить общий вес каркаса.

В качестве итога можно сказать, что выбор того или другого варианта арматуры, вида каркаса и так далее, должен опираться на соответствующие строительные нормативы. В данном случае, при устройстве фундамента, прежде всего нужно принимать во внимание массу предполагаемой нагрузки (здания), а также тип грунта, на котором возводится дом.

Источник: http://FundamentAya.ru/job/armirovanie/armatura_dlya_fundamenta_10.html

Расчет арматуры для монолитного фундамента

Здравствуйте, друзья! Сегодня публикую статью по теме арматуры. Для того чтобы фундамент был надёжный и служил долгие десятилетия, его необходимо армировать. Расчёт необходимого количества арматуры для фундамента зависит от типа фундамента.

Если не учесть свойства грунта и количество арматуры, фундамент может получить разрывы уже после первой зимовки. В статье дана информация по расчёту количества арматуры при разных типах фундамента и грунтов.

Для монолитного фундамента на устойчивых грунтах и лёгком доме используется арматура с диаметром 10 мм. На подвижном грунте диметр увеличивается до 15 мм. Армирование делается в 2 ряда. Размер ячеек – 200 мм (при неустойчивом грунте или тяжёлом строении 150 мм).

Пример расчёта арматуры для плиты монолитного фундамента размером 10Х10 м.

Из расчёта ячейки в 200 мм на 1 м уходит 5 прутьев арматуры. Соответственно на 10 м будет 50 прутьев. Прибавляем столько же на поперечный слой и умножаем на 2 (второй ряд). Дальше прибавляется поперечная обвязка и проволока для вязания. Прутья при поперечной обвязке должны быть друг от друга на расстоянии до 400 мм.

За счёт меньшей площади, но большей высоты, ленточный фундамент значительно меньше подвергается давлению, если его сравнивать с монолитным фундаментом. Диаметр прутков арматуры в большинстве случаев берётся 10 мм и только при больших нагрузках и сложных грунтах, диаметр может доходить до 14 мм.

Строительные нормы: п.8.3.6 СП52-101-2003 для ширины фундамента до 400 мм должно быть два стержня арматуры. Расстояние между вертикальными прутьями арматуры должно быть менее 400 мм.

Обратите внимание

В ширину каркаса, не зависимо от его высоты, делают 2 пояса. Прутки арматуры идущие вдоль каркаса, должны быть ребристыми, т.к. они берут на себя больше нагрузки. Остальные прутки могут быть гладкими.

Прутки арматуры, которые идут вдоль каркаса ленточного фундамента, крепятся на расстоянии 5 мм от поверхности. При расчёте каркаса арматуры ленточного фундамента, можно ориентироваться на рис. (см. ниже). Все размеры представленные на рисунке являются ориентировочными.

Для столбчатого фундамента используют 4 вертикальных прута арматуры диам. 10 мм (при небольших круглых столбах 3 прута). Вертикальные прутья идут на всю высоту столба и должны быть ребристыми. Горизонтальная обвязка делается с шагом около 300 мм, но не больше 500 мм.

Сколько весит арматура?

Если необходимо рассчитать цену арматуры по весу (в продаже цена считается за кг), можно воспользоваться таблицей, в которой по диаметру арматуры можно определить её вес. Для увеличения кликните по таблице.

В качестве дополнительных материалов, рекомендую ознакомиться со статьями:

Источник: http://dom-sad911.ru/skolko-armatury-nuzhno-dlya-fundamenta/

Расход арматуры на фундамент



Перед тем как заказывать арматуру у поставщика, цены которого показались наиболее приемлемыми, необходимо скрупулезно рассчитать требуемый метраж на фундамент. Ниже мы покажем, насколько просто с этим можно справиться, и рассмотрим расчет для различных типов оснований.

Очевидно, что типы железобетонных оснований различаются не только по объему бетона, но и по метражу арматурных стержней для металлического каркаса фундамента. Больше всего прутьев потребуется на плитный фундамент, далее идут ленточные и свайные буронабивные фундаменты.

Рассмотрим случай, когда фундамент для дома имеет размеры в плане 6 × 6 м, и проведем расчет метража арматуры.

Метраж на ленточный фундамент

Для вязки арматурного каркаса ленточного фундамента обычно используются гладкие стержни и стержни с периодическим профилем. Метраж их будет напрямую зависеть от ширины и длины ленты, а также периметра основания.

Предположим, что в нашем случае ширина ленты составляет 300 мм, высота – 1 000 мм. Шаг между монтажной (гладкой) арматурой выбираем равным 500 мм.

Какая арматура нужна для фундамента – это уже вы сами определяйтесь, исходя из нагрузок и показателей грунта.

Считаем общую длину ленты под дом 6 × 6 м (с поправкой в большую сторону – без учета толщины ленты):
6 × 4 = 24 м.
Считаем метраж прутьев периодического профиля (ребристой) при условии, что лента будет состоять из двух поясов по два стержня в каждом:
24 × 2 × 2 = 96 м.

Учитываем, что в угловой части фундамента прутья придется изгибать и делать выпуски в перпендикулярную ленту длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков, или 16 м всего на весь фундамент.

Прибавляем это количество к метражу ребристых прутьев и получаем метраж арматуры периодического профиля на фундамент:
96 + 16 = 112 м.
Теперь необходимо подсчитать, сколько нужно гладких прутьев. Для этого находим количество сопряжений арматуры с учетом принятого шага в 500 мм:
24/0,5 = 48 шт.

Важно

Определяем сумму вертикально и горизонтально ориентированной поперечной арматуры (с запасом – без учета толщины защитного слоя):
(0,3 + 1) × 2 = 2,6 м.
Определяем общий метраж гладких прутьев:
2,6 × 48 = 124,8 м ≈ 125 м.

Итого на данный фундамент потребуется 112 м прутьев периодического профиля, 125 м – гладких.

Метраж на плитное основание

На плитный фундамент в основном идет ребристая арматура (диаметр арматуры для фундамента в расчетах расхода материала роли не играет) – формируются две сетки с ячейками 200 × 200 мм.

Для начала определяем количество продольных и поперечных прутьев (в нашем случае оно одинаково):
6/0,2 = 30 шт.
Общее количество прутьев на одну сетку будет больше в 2 раза:
30 × 2 = 60 шт.

Длину прутьев принимаем равной 6 м (с запасом – не учитывая величину защитного слоя бетона), поэтому метраж арматуры на одну сетку составит:
60 × 6 = 360 м.

Соответственно, на весь фундамент (2 сетки) прутьев потребуется вдвое больше:
360 × 2 = 720 м.

Расстояние между сетками можно выдерживать специальными штучными элементами, а не монтажной арматурой, – так удобнее.

Метраж для буронабивных свай

Предположим, что мы будем использовать сваи диаметром 200 мм и длиной 1,5 м. Шаг между опорами составит 1,5 м. Свая будет армироваться тремя прутами рабочей арматуры и двумя хомутами из гладкой. Выпуски, используемые для связи свай с железобетонным ростверком, принимаем длиной 300 мм.

Рассчитываем требуемое количество свай, учитывая полученную ранее величину периметра основания (24 м) и шаг между опорами:
24/1,5 = 16 шт.
Считаем, сколько нужно ребристых стержней на одну сваю:
(1,5 + 0,3) × 3 = 5,4 м.
На все сваи уйдет:
5,4 × 16 = 86,4 м ≈ 87 м прутьев периодического профиля.

Для формирования каркаса будут использоваться гладкие прутья, согнутые в окружность. Считаем длину этой окружности (с запасом – по диаметру сваи):
3,14 × 0,2 = 0,628 м.
Таких хомутов на одну сваю потребуется как минимум два:
0,628 × 2 = 1,256 м.

Совет

На все 16 буронабивных свай гладких прутьев потребуется:
1,256 × 16 = 20,096 м ≈ 20 м.

Итого на выбранный нами фундамент необходимо 87 м прутьев периодического профиля, 20 м – гладких.

В заключение статьи

Казалось бы, узнать требуемое количество арматуры – очень просто! Но будьте внимательны при расчетах, несколько раз перепроверьте свои вычисления! Гораздо дешевле сразу заказать необходимый метраж, чем потом докупать.

Источник: http://CdelayRemont.ru/rasxod-armatury-na-fundament

Расчет того, сколько арматуры надо на фундамент

В настоящее время трудно представить повседневную жизнь без строительства. Ежегодно во всем мире возводится тысячи новых зданий и сооружений. Важным этапом является возведение фундамента, так как от него во многом зависит прочность и устойчивость конструкции.

Чтобы основа была более прочной и долговечной, много лет назад придумали его армирование. Армирование позволяет повысить твердость и жесткость фундаментной основы. Таким образом создается своего рода крепкий каркас. В обычном состоянии фундамент может подвергаться разрушению.

Чаще всего это происходит в результате сжимания конструкции или при растяжении.

Схема армирования монолитной плиты.

Стальной каркас позволяет предупредить растяжение фундаментной основы. На сегодняшний день для армирования используют стальные прутья различной толщины. Нередко их связывают при помощи проволоки в единую решетку. Используют специальную проволоку, обеспечивающую вязку каркаса.

Чтобы металлическая основа была прочной и надежной, нужно рассчитать количество металла. Данный показатель зависит от типа возводимого фундамента. Он может быть столбчатым, ленточным или плитным.

Рассмотрим более подробно, сколько арматуры надо на фундамент, однако для более точного результата, такого как расчетные данные, понадобится квалифицированная помощь специалиста.

Перед тем как возводить столбчатый фундамент, потребуется рассчитать арматуру. Данная конструкция является облегченной в отличие от монолитной, поэтому количество металлических прутьев небольшое. Для придания жесткости бетонным столбам рекомендуется брать стержни диаметром не более 10 мм. Прутья используют как горизонтальные, так и вертикальные.

Вертикальные являются основными, располагаются они сверху вниз по всей длине столбиков. Вертикальные прутья должны иметь ребристую поверхность. Основная же функция горизонтального каркаса из металла — сцепление основного каркаса. Для армирования каждого столбика в большинстве случаев требуется не более 4 прутьев, которые устанавливают по всей высоте.

Количество арматуры во многом зависит от ширины столбов.

Армирование фундамента.

Обратите внимание

Посчитать арматуру довольно просто. Если диаметр столба равен 20 см, то достаточно взять 4 стальных прута и равномерно распределить их внутри.

Если же столб более широкий, то количество прутьев целесообразно увеличить до 6 — 8. Расстояние между вертикальными стержнями составляет около 10 см.

При этом они соединяются между собой горизонтальной проволокой сразу в четырех участках. Подойдет сечение в 6 мм.

Таким образом, при высоте столба 2 метра и толщине 20 см нужно взять 8 метров ребристого материала и примерно 1,2 метра гладкой. Общий объем зависит от числа опорных элементов.

Формула для получения длины выглядит следующим образом: Х = A х B х C, где A — это высота столба, B — необходимое число прутьев для конструкции заданной ширины, С — количество столбов.

Источник: https://moifundament.ru/armirovanie/skolko-armatury-nado.html

Рассчитать арматуру для ленточного фундамента

Самостоятельный расчет арматуры на ленточный фундамент

Основание дома требует армирования. Перед началом работы необходимо выполнить расчет арматуры для ленточного фундамента. Количество металлических прутьев зависит от особенностей материала для основания и его глубины.

Схема армирования ленточного фундамента.

Строительство основания

Предварительно выполняют подготовительные работы. Использование любого материала требует траншеи с прямыми углами, которая совпадает с периметром будущей постройки. Выполнить разметку можно с помощью нескольких колышков из металла или древесины, метрической рулетки и прочной нити. Чтобы получить прямые углы, колышки вбивают в требуемые точки, растягивая от них по две нити длиной 3 и 4 м. На 2 этапе выкапывают траншею.

Таблица расчета арматуры для ленточного фундамента.

На 3 этапе выполняют укладку песочной прослойки толщиной в 10-15 см, позволяющей стабилизировать грунт. Затем производят заливку и армирование. Расчет арматуры на ленточный фундамент производится с учетом его глубины. Основаниям заглубленного типа, на нестабильных грунтах, пучинистых или техногенных требуется 2 армопояса. Эксперты советуют утрамбовывать песочную подушку, заливая ее водой. Песок просядет до нуля и последующих оседаний не будет.

На 4 этапе выполняют вязку арматурного каркаса. Сварка для подобной конструкции не подходит из-за низкой степени гибкости. Вязку выполняют с помощью мягкой проволоки из стали. На 5 этапе выполняют опалубку части основания, выступающей над поверхностью грунта. Материал для конструкции – доски. Высота зависит от высоты и массы будущего здания и особенностей грунта. Фундамент в этой части требует армирования каркасом или сеткой.

Вернуться к оглавлению

Выбор арматуры для основания

Инженеры в работе над объектами промышленного строительства производят расчет арматуры для ленточного фундамента, но для частного строительства небольших объектов, гаражей, пристроек подходят прутья по 8 мм в диаметре, а для малоэтажных домов – по 10-12 мм. Для армирования ленточного фундамента массивного сооружения применяют арматуру диаметром больше 14 мм.

Каркас для основания из ленты – объемный прямоугольник с 2-мя несущими сверху и 2-мя снизу. Перемычки, расположенные вертикально и поперек, не испытывают большой нагрузки и требуются для сохранения целостности конструкции и придания ей прочности на срез.

Параметры для расчета арматуры для фундамента.

Шаг между перемычками зависит от размеров каркаса и достигает 30-80 см. Шаг между несущими горизонтальными элементами не должен быть менее 30 см.

Перемычки могут быть изготовлены из гладких прутьев с меньшим диаметром.

Специалисты рекомендуют соблюдать расстояние в 50 мм между наружной частью заливки и прутом, чтобы избежать коррозии.

Правильные расчеты позволяют избежать лишних затрат финансов и времени на приобретение материалов.

Требуется провести замеры всего основания вместе со стенами внутри здания и умножить полученную цифру на 4. Получится метраж несущих элементов по горизонтали. Общую длину основания необходимо разделить на шаг, через который будет выполняться вязка, и умножить полученную цифру на 4, чтобы рассчитать требуемое количество перемычек. Чтобы вычислить длину арматуры на 1 пояс, используют следующую формулу:

D=P×K, где P – длина основания, K – количество прутьев в 1 поясе.

С помощью формулы Q=P/L (L – длина ячейки каркаса) можно получить число горизонтальных перемычек. Длина перемычки вычисляется по следующей формуле:

C=T×(K-1)+0,05, где T – шаг между продольной арматурой.

Для определения числа вертикальных перемычек понадобится следующая формула:

J=P/N, где N – шаг между вертикальными прутьями.

Вычислить длину вертикального прутка между поясами можно с учетом следующих данных:

U=H×(P-1)+0,05, где H – расстояние между поясами каркаса.

Вернуться к оглавлению

Основные вычисления

На примере строения 6х8 м с двумя перегородками длиной в 4 и 6 м количество требуемых материалов рассчитывается следующим образом: величина периметра (6+8)×2=28 м. Вместе с перегородками получается 28+6+4=38 м. Общая длина несущих горизонтальных прутьев 38×4=152 м.

На рынке представлены подобные прутья длиной по 6 м. Поэтому их потребуется стыковать на отрезке траншеи длиной 8 м. Получается (4+4)×2=8 стыков. Необходим нахлест в 0,5 м в каждую сторону, вместе 152+8=160 м. Вычисление по прутьям – 160/6=26,6. Потребуется 27 несущих прутьев с одинаковым сечением.

Перемычки из гладких прутьев диаметром в 8 мм с шагом в 0,5 м. Длина основания 38 м, поэтому потребуется 38/0,5×4=304 шт. первая половина из которых – горизонтальные, а вторая – вертикальные. В каркасе высотой 0,5 м и шириной 0,25 м для вертикали потребуется 304/2×0,5=76 м, а для горизонтали – 304/2×0,25=38 м прутьев.

Вязку выполняют с помощью специального крючка. Необходимо подготовить 0,5 м проволоки. На кольцах 304 точки, требуется по 4 вязки на стыки. Получается (304+(4+4)×4)×0,5=168 м. Подобная проволока представлена на рынке в бухтах с разной длиной.

Расчет количества арматуры для ленточного фундамента

• Как рассчитать арматуру для ленточного фундамента?
• Основные требования к арматуре
• Расчет количества арматуры для фундамента ленточного типа

При закладке ленточного фундамента обязательно необходимо проводить его армирование, чтобы он хорошо переносил деформации и другие нагрузки. Арматура должна противостоять силе растяжения, а бетон – сжимающим нагрузкам.

Процесс армирования фундамента напрямую влияет на долговечность и надежность здания.

Если вы строите ленточный фундамент дома своими руками, то вам придется рассчитывать не только нужное количество бетонной смеси, но и такие значения, как количество и диаметр прутьев. Поэтому далее будет рассмотрено, как самостоятельно произвести расчет арматуры для ленточного фундамента.

Как рассчитать арматуру для ленточного фундамента?

Схема армирования ленточного фундамента.

Чтобы правильно рассчитать количество арматуры, нужно учесть следующее:

• в основании ленточного типа максимальная зона растяжения размещена на поверхности, поэтому особо заглублять проволоку в бетон не следует;
• уложенная проволока должна быть размещена на расстоянии не менее 50-60 мм от дна траншеи от стенок опалубки и от верхней части основания. Таким способом можно скрыть железо в бетонной смеси и защитить его от коррозии;
• пруты ребристого профиля позволяют достичь наилучшего сцепления с бетоном;
• для вертикальных и поперечных прутов можно применять гладкие элементы с диаметром 6-8 мм. Нагрузка на такие элементы будет несколько меньше, чем на продольные элементы;
• расстояние между поперечными и вертикальными элементами должно быть 15-35 мм. В некоторых случаях допускается увеличение расстояния до 50-60 мм.

Вернуться к оглавлению

Основные требования к арматуре

Техническая документация и установившаяся практика определяют, что минимально допустимое количество арматуры в ленточном фундаменте должно быть не менее 0,1% площади всего сечения основания.

Например, если производится армирование основания высотой 1 м и шириной 0,5 м, то наименьшая площадь проволоки в таком случае должна быть 500 мм 2 .

Пример расчета арматуры.

• продольные стержни при длине стороны до 3 м должны иметь сечение 10;
• продольные стержни вдоль при длине стены более 3 м должны иметь сечение 12;
• поперечные стержни вязаных изгибающихся каркасов – не менее 6;
• размер диаметра арматуры верхнего ряда для бетона тяжелых марок должен быть не более 40.

Для ребер и балок шириной более 15 см нужно использовать не менее 2-х рабочих стержней с поперечным сечением. Если ширина будет меньше 15 см, то можно применять 1 такой элемент.

Наибольшее количество арматуры в ряду зависит от минимально допустимого расстояния между ними. Данное значение не может быть меньше наибольшего сечения арматуры:

• если армирование производится в 2 ряда – не более 30 мм для верхнего ряда и 25 мм для нижнего ряда;
• если армирование ленточного фундамента производится в 3 ряда – не менее 50 мм в верхнем ряду.

Вернуться к оглавлению

Расчет количества арматуры для фундамента ленточного типа

При расчете арматуры сначала следует определиться со схемой армирования фундамента. Для придания всей конструкции большей прочности необходимо укреплять как основу фундамента, так и его верхнюю часть. Это достигается путем использования прутьев в 3 ряда (вертикальные связываются с горизонтальными). Роль каркаса в этом случае выполняют поперечные и горизонтальные составляющие, а вертикальные элементы принимают самую большую нагрузку (рис. 1). На вертикальные ряды лучше использовать гладкие стержни меньшего диаметра, а на горизонтальные – с ребристой поверхностью.

Стандартным вариантом является монтирование 4-х продольных прутьев. Связывающие элементы должны находиться на расстоянии 30-80 см друг от друга. При закладке основных элементов не стоит превышать расстояние в 30 см.

После того как схема определена, можно приступать к определению необходимого количества проволоки.
Расчет ребристой арматуры

За счет ребристой поверхности арматура обеспечит крепкое сцепление с бетоном.

Начинать расчеты необходимо с определения нужного числа элементов с ребристой поверхностью. Для этого следует померять периметр строения, а к полученному значению добавить размер всех стен, под которыми будет устанавливаться основание.

Например, будущее здание имеет размер 10х12 м, а длина внутренней стены – 10 м. По составленному плану необходимо использовать 8 ребристых продольных элементов, диаметр который равен 12 мм. В этом случае периметр будущего строения будет равен: 10+10+12+12 = 44 м, а периметр основания в целом: 44+10 = 54 м. Тогда размер проволоки будет: 54*8 = 432 м.

Если в строительном магазине вы по какой-то причине не смогли купить арматуру необходимого размера, то соединять отдельные элементы между собой следует внахлест (не менее 1 м). Например, каждый продольный элемент будет соединяться по одному разу. В этом случае: 8*10 = 80 соединений, на которые дополнительно потребуется 80 м проволоки. Данную цифру прибавляем к общей длине, в результате чего получим: 432+80 = 458 м.
Расчет гладкой арматуры
Следующим шагом является расчет гладкой арматуры для горизонтальных и вертикальных перемычек. Допустим, что расстояние между перемычками для нашего примера 50 см. Тогда, поделив общую длину ленточного фундамента на 0,5 м, мы получим такое количество армирующих колец: 54/0,5 = 108 шт.

Также допустим, что высота решетки становит ся 50 см, а расстояние между отдельными элементами – 25 см. В этом случае периметр одного армирующего кольца будет: 0,5+0,5+0,25+0,25 = 1,5 м, а общая длина проволоки: 1,5*108 = 162 м.

Также при расчетах не стоит забывать о возможных обрезках и нахлестах. Точно рассчитать такое значение практически невозможно, поэтому установлено, что необходимо добавлять приблизительно 10% к полученному значению, то есть: 162+10% = 162+16,2 = 178,2 м.

Практически во всех строительных магазинах очень тяжело найти материал для армирования, который бы продавали по метражу. Чаще всего оплачивается не длина элементов, а их вес. Чтобы определить точный вес, необходимо использовать таблицу, которая представлена на рис.2.

Исходя из данных таблицы, вес 1 пог.м прута диаметром 12 мм равен 0,888 кг. Тогда общий вес ребристых прутьев будет равен: 458*0,888 = 406,7 кг, а общий вес гладких прутьев диаметром 8 мм: 178,2*0,222 = 39,6 кг.

Стоит отметить, что большое значение при армировании ленточного основания имеет способ соединения элементов между собой. Многие считают, что чем оно сильнее, тем надежнее будет фундамент, и варят его сваркой. Но это не так, потому что при сваривании структура металла нарушается, в результате чего конструкция основания теряет свою прочность. Чтобы избежать данной ситуации, можно соединять арматуру проволокой небольшого диаметра.

Провести расчет необходимого количества арматуры для ленточного фундамента достаточно просто. Однако, если вам позволяют финансы, лучше всего для этого нанять специалистов, которые смогут провести все расчеты намного точнее, учитывая не только габариты здания, но и тип грунтов на строительном участке, и вес самого здания.

© Copyright 2014–2017, moifundament.ru

• работы с фундаментом
• Армирование
• Защита
• Инструменты
• Монтаж
• Отделка
• Раствор
• Расчет
• Ремонт
• Устройство

• Виды фундамента
• Ленточный
• Свайный
• Столбчатый
• Плитный

• Другое
• О сайте
• Вопросы эксперту
• Редакция
• Контакты

• Работы с фундаментом
  • Армирование фундамента
  • Защита фундамента
  • Инструменты для фундамента
  • Монтаж фундамента
  • Отделка фундамента
  • Раствор для фундамента
  • Расчет фундамента
  • Ремонт фундамента
  • Устройство фундамента
• Виды фундамента
  • Ленточный фундамент
  • Свайный фундамент
  • Столбчатый фундамент
  • Плитный фундамент

Правила расчета арматуры для ленточного фундамента

Применение конструкции

В строительстве нередко возникают ситуации, когда необходимо возводить сооружения на грунте неустойчивых, текучих, пластичных пород, или, как их еще называют, слабых. Основной выход в создавшейся ситуации – это армирование ленточного фундамента. Большое распространение данный вид работ получил в индивидуальном строительстве дома, так как необходимо сооружение подвала. Сырьем могут служить любые виды кирпича, бутовый камень, строительные блоки. Однако наибольшую популярность приобретает монолитный железобетонный фундамент. Это связано с относительной простотой и экономичностью работ.

Для того что бы фундамент был крепче и устойчивей, его нужно армировать.

Необходимо только правильно провести расчет арматуры для ленточного фундамента собственными силами.

Этапы работ

Этапы фундаментных работ:
1. Определение высоты фундамента.
2. Разметка территории.
3. Выкапывание траншеи.
4. Укладывание на дно траншеи песка и слоя щебенки.
5. Установка опалубки.
6. Армирование.

Вначале необходимо определить состав грунта, глубину залегания подземных вод, глубину промерзания. Все эти показатели, а также вес будущего сооружения помогут определить высоту основания, а значит, необходимое количество строительных материалов, чтобы провести армирование. Например, для легких построек такого типа, как сарай, баня или сооружение дачного дома, при стабильном грунте высота монолита может не превышать 75 см. А вот при слабом грунте и при сооружении больших построек следует закладку опустить ниже глубины промерзания почвы на не менее 30 см.

Для перехода к следующему этапу необходимо подготовить территорию: расчистить, разметить периметр будущей постройки. В идеале стоит воспользоваться теодолитом. Если его нет, то размечают территорию колышками, протянув между ними веревку. Особо внимательно следует отнестись к построению углов, они должны быть строго 90 градусов.

После разметки можно приступать к рытью траншей. Эти работы могут выполняться вручную или специальными машинами. Главное, чтобы основа дома была шире, чем толщина стен.

Для расчета нужно иметь следующие данные:
1. длина фундамента
2. количество поясов армирования
3. расстояние между поясами армирования
4. Количество прутьев в одном поясе арматуры
5. шаг между прутьями в одном поясе
6. шаг между горизонтальными перемычками прутьев
7. шаг между вертикальными перемычками прутьев

Подготовив траншеи, приступаем непосредственно к фундаментным работам. Дно утрамбовывается и на него укладывается слой песка, а затем слой щебенки. Толщина каждого слоя – около 20 см. Полученную “подушку” заливают раствором цемента. Это делается для того, чтобы вода из бетона не уходила в почву.

Читайте также: Усиление фундамента металлическими обоймами с приливами из бетона

Вокруг траншеи устанавливают опалубку для монолитного железобетона. Она служит для укрепления боковых стенок траншеи и должна возвышаться над уровнем почвы сантиметров на тридцать-сорок. Это цокольная часть будущего дома. В местах прохождения канализационного трубопровода в опалубке делают отверстия нужного диаметра и вставляют соответствующие гильзы.

Для придания прочности перед заливкой бетона проводят армирование. Перед началом работ следует рассчитать, какое количество или какая длина армирования потребуется. Для этого необходимо рассчитать длину траншеи, количество поясов, расстояние между поясами, количество арматуры на один пояс, на каком расстоянии будет располагаться брусья для ленточного фундамента в пределах одного пояса.

Расчет арматуры

Зная периметр фундаментной траншеи, вычисляем армирование одного пояса в погонных метрах прута. Теперь определяем длину арматуры для ленточного фундамента, которая будет использована на горизонтальные перемычки внутри одного пояса. Для этого периметр делим на расстояние между перемычками. Необходимо добавить к длине каждой горизонтальной перемычки 5 см, потому что она должна выступать за границы каркаса на 2,5 см с каждой стороны.

Переходим к расчету длины вертикальных прутьев. Весь периметр делим на расстояние между вертикальными прутьями, также добавляя дополнительно по 5 см на каждую вертикаль. Теперь остается только сложить все полученные результаты, чтобы узнать точное армирование для фундамента. которое необходимо закупить.

Не забудьте добавить к конечному результату еще 10%. Тогда расчет арматуры для основания позволит избежать допущенных ошибок.

Арматура для фундамента должна быть от 6 до 14 мм.

Необходимо учитывать также, прут какого сечения должен быть использован. Это зависит в первую очередь от веса застройки. Но в любом случае диаметр должен быть в пределах 6-14 мм. Причем диаметр продольных брусков должен быть свыше 10 мм, так как на них ложится наибольшая нагрузка. От нагрузки зависит количество поясов, шаг будет между вертикальными и горизонтальными арматурами. Укладывать арматуру надо с отступом на 5 см от дна, стенок и верхней части. Подобная укладка позволит полностью погрузить металлические части в бетон, защищая их от ржавления.

Читайте также: Монтаж арматуры в ленточном фундаменте

Поперечные и вертикальные брусья могут иметь диаметр от 6 до 8 мм. Арматура, ленточный фундамент с которой имеет оптимальную жесткость, располагается друг от друга на шаг: по горизонтали – 30 см, а в вертикальных рядах – не меньше 10, не больше 50 см.

Приводим пример

Для наглядности проводим расчет арматуры для фундамента жилого дома размером 5х5 м

Схема расстояний между прутьями арматуры

1. (5+5)х2= 20 м. Это периметр здания.
2. 20+5 (внутренняя несущая стена) = 25 м. Это длина всего основания.
3. 25х4 (количество продольных прутьев в одном поясе) = 100 м. Это общая длина продольных прутьев в одном поясе. Если нет возможности провести армирование заданной длины, то на каждый нахлест добавьте 1 м.
4. 25/0,5 (шаг между поясами) = 50 шт. Это количество вертикальных и горизонтальных пересечений.
5. 0,5 (высота фундаментного монолита) + 0,25 (шаг между пересечениями) х2 = 1,5 м. Это периметр одного пересечения.
6. 50 шт.х1,5 м=75 м. Это общая длина пересечений.
7. (100+75)+10%(необходимый запас во избежания ошибок)=192,5 м. Данного количества будет достаточно для закладки железобетона.

Примерно 195 метров армирующего профиля понадобится для основания дома площадью 25 квадратных метров. Но необходимая арматура продается чаще всего не длиной, а весом. Вес зависит от того, какая величина сечения или диаметр металлического прута использовался. Компании-производители имеют таблицы, которые указывают вес одного погонного метра арматуры в зависимости от диаметра. Чтобы рассчитать, вам останется только умножить длину всех прутьев на указанный вес. Для снижения себестоимости без ущерба качества диаметр продольных брусьев используйте не менее 10 мм, а вот для вертикальных и горизонтальных прутьев подойдет более дешевый профиль, диаметр которого – 6-8 мм.

И хотя подобный расчет арматуры для фундамента на первый взгляд не представляет сложности, лучше довериться профессионалам.

Источники: http://tolkobeton.ru/fundament/lentochnyj/raschyot-armatury-na-lentochnyj-fundament.html, http://moifundament.ru/raschet/armatury-dlya-lentochnogo-fundamenta.html, http://1pobetonu.ru/armirovanie/raschet-armatury-dlya-lentochnogo-fundamenta.html

Расход арматуры на 1 м3 бетона фундамента: как рассчитать

Расчет арматуры для ленточного фундамента необходимо производить на стадии проектирования несущей конструкции и сбора нагрузок. Правильный расчет, подбор размера и количества прутков поможет выполнить несущую конструкцию дома надежной и высокопрочной.

Устройство фундамента без применения арматурных стержней недопустимо, так как в этом случае возможны его разрушения от нагрузок здания и неравномерных осадок основания. Избыточный, не обоснованный объем каркаса увеличивает общий вес здания и соответственно его давление на грунт.

Определение схемы армирования

При решении вопроса, как рассчитать арматуру для ленточных фундаментов.

В первую очередь нужно рассмотреть типовые схемы для армирования ленточных фундаментов.

Потом выбрать из них ту, которая будет приемлема для рассматриваемого варианта.

При устройстве ленточных фундаментов применяют две схемы армирования. Для лучшего понимания можете ознакомиться с ними на рисунке слева:

• двумя горизонтальными стержнями в верхнем сечении и двумя в нижнем;
• тремя горизонтальными стержнями в верхнем сечении и тремя в нижнем.

При выборе схемы армирования необходимо учитывать, что шаг стержней в одном ряду не должен превышать 400 мм и защитный слой должен составлять 50-70 мм.

Защитный слой для арматурного каркаса – это расстояние от крайнего стержня до края бетонной конструкции, которое защищает арматурную конструкцию от воздействия влаги и предотвращает ее коррозию.

 На гранях фундамента не должно быть оголенной арматуры.

На основании вышеизложенного нормативного требования делаем вывод, что при поперечном размере верхней грани фундаментного основания более 500 мм необходимо применять три элемента в верхнем сечении и три в нижнем, при ширине до 500 мм достаточно для армирования применить два стержня вверху и два внизу.

После назначения схемы армирования можно приступить непосредственно к расчету каркаса.

Определение диаметра арматуры

Расчет арматуры для фундамента заключается в определении ее диаметра.

Основой расчета диаметра арматуры является нормативное требование, которое устанавливает правило о том, что сечение арматуры по площади должно быть не меньше 0,1% по отношению к площади, определенной умножением высоты фундаментной конструкции на ее ширину.

Если ширина фундаментного сооружения 60 см, а высота 120 см, то площадь поперечного сечения будет равна 60×120=7200 см2. Площадь сечения арматуры должна быть 7200/1000=7,2 см2.

Для определения диаметра арматуры для фундамента расчет производится на основании общей площади сечения арматуры и количества, используемых в сечении стержней. Также диаметр можно определить, воспользовавшись таблицей:

Если в наличии имеются элементы разных диаметров, то с большим нужно использовать в нижней зоне фундаментной конструкции, которая воспринимает нагрузки на растяжение.

В рассматриваемом примере с площадью сечения, равной 7,2 см2, при 6 прутках, так как размер верхней грани фундамента более 500 мм, диаметр одного необходимо принимать не меньше 14 мм.

Значение диаметра стержней при схеме армирования 4 прутками определяется таким же способом, но по графе с количеством прутков 4.

Для стержней, монтируемых в вертикальном и горизонтальном направлениях, при строительстве частного дома можно использовать обрезки использованных прутков или подобрать их по следующим показателям:

• вертикальные прутья при высоте ленточной фундаментной конструкции до 80 см принимаются диаметром 6 мм;
• вертикальные прутья при высоте фундаментного основания менее 80 см – 8 мм;
• поперечные прутья- 6мм.

Для удобства армирования в вертикальном и поперечном направлении применяют прутки диаметром 8 мм.

Определение количества арматуры

Расчет количества арматуры понадобится для того, чтобы не переплачивать за лишний ее тоннаж и с другой стороны, чтобы не покупать ее снова каждый раз, когда окажется, что ее не хватает.

Для определения количества рабочей арматуры для фундамента необходимо определить его общую длину и умножить ее на число стержней согласно принятой схемы армирования. Но в зависимости от длины поставляемой арматуры на ленточный фундамент может возникнуть необходимость стыковки прутков из расчета, что длина нахлеста в месте стыка должна быть не менее 30 диаметров используемых прутков. Поэтому при расчете, сколько арматуры нужно для устройства фундамента, приходится уточнять, каких размеров прутки будут поставляться на объект.

Расчет количества арматуры, как видно из предыдущего описания, выполнить несложно. Подробнее о расчетах фундамента и арматуры смотрите в этом видео:

При грубом подсчете, например, для первичного расчета стоимости фундаментной конструкции в виде ленты, можно использовать ориентировочные значения расхода арматуры на куб бетона.

Перед заказом материала арматура все равно должна быть расчитана, так как кубический расход арматурных прутков не точен.

Все перечисленные расчеты при строительстве собственного дома несложно выполнить самостоятельно с использованием нормативных данных и справочной литературы.

Расчет арматуры фундамента: как рассчитать арматуру на фундамент

Бетонная основа является ключевым элементом при возведении железобетонных частей здания, например, стен, колонн и перекрытий. Однако она не должна сгибаться и тянуться, поэтому для дополнительной устойчивости к ней добавляют арматуру. Правильно выполненный расчет арматуры фундамента позволит основе здания выполнять возложенные на нее функции, так как будут учтены все нагрузки, воздействующие на такие железобетонные конструкции.

Расчет арматуры для фундамента выполняется в индивидуальном порядке, так как предполагаемая прочность каркаса зависит от ряда факторов. Чтобы свести к минимуму вероятность возникновения трещин, а также сделать сооружение более устойчивым к деформациям, учитывают:

• общее количество арматуры;
• площадь фундамента;
• диаметр стержней;
• нагрузку на строение с учетом дополнительных факторов — снега, ветра и прочих.

Существует два способа, как рассчитать арматуру на фундамент — вручную и с помощью специальных онлайн-калькуляторов. Последние могут незначительно различаться, но в большинстве случаев пользователю нужно указать тип фундамента, марку бетона, общую длину, высоту и толщину ленты, а также ряд дополнительных параметров.

Произведя таким образом расчет арматуры на фундамент, вы сможете понять, сколько потребуется бетона, рядов прутьев, какими должны быть длина нахлеста, диаметр стержней и так далее. Однако произвести расчет можно и самостоятельно, не прибегая к помощи узкоспециализированных калькуляторов и других программ.

Расчет арматуры вручную предполагает осуществление определенных расчетов, однако для начала нужно определиться с типом фундамента.

Как правильно рассчитать, сколько нужно арматуры на фундамент ленточного типа

Для ленточного предпочитают схему, предполагающую монтирование прутьев в три ряда. В таком случае у строения будет достаточная прочность, независимо от его назначения.

Прутья нужно устанавливать:

• горизонтально — ребристые прутья;
• вертикально — гладкие стержни, причем их сечение может быть немного меньше, чем у горизонтальных.

Расход арматуры на фундамент может различаться, но для данной схемы рекомендуется укладывать четыре продольных прута арматуры.

Расчет выполняется сначала для ребристых стержней. Он включает три этапа, во время которых нужно:

• произвести замеры периметра строения, под которым будет закладываться ленточное основание;
• замерить параметры стен, расположенных на фундаменте, а затем это значение прибавить к предыдущему;
• умножить число на предполагаемое количество прутьев.

Если взять фундамент 6×8 м, нужно подсчитать периметр основания с учетом несущих стен, располагающихся над фундаментом:

Если внутри здания предусмотрена еще одна несущая стена, для нее также необходим фундамент, который важно учитывать. То есть, в нашем случае к 28 метрам следует прибавить еще 6 (или 8, в зависимости от расположения стены), получив 34.

Так как укладывать рекомендуется четыре продольных прута, это число умножается на общее количество стержней:

Важно помнить, что средняя длина стержней составляет 3-6 метров, но при этом очень малое количество поставщиков могут предложить арматуру нестандартных размеров. Чем меньше или больше длина, тем меньше шансов найти соответствующее предложение. Для решения этой задачи прибегают к простому решению — стыковать прутья внахлест.

Перед тем как рассчитать количество арматуры на фундамент, учтите, что соседние прутья нельзя соединять на одном уровне. Это может негативно отразиться на прочности каркаса, так как в схеме появятся наиболее уязвимые места. Чтобы не допустить этого, соблюдайте расстояние между соединениями двух разных стержней — от 61 см. Оптимальное значение — 1,5 длины нахлеста.

То есть, если длина нахлеста в одном стержне составляет 35 см, в соседнем от него нахлест должен располагаться на расстоянии от 61 см. Причина в том, что 1,5 от 35 см составит 52,5 см — меньше рекомендуемой длины.

Расчет арматуры для ленточного фундамента предполагает соответствие определенным стандартам, например, касающимся диаметра стержней. Для продольных оптимальным значением является 12 мм.

Оптимальное расстояние нахлеста зависит от диаметра прутьев, который нужно умножить на 30. При этом важно учитывать число стыков или просто учесть запас в виде 15% от длины прутьев. Благодаря этому получится учесть припуски на нахлест. В итоге, рассчитанную ранее длину продольных прутьев (136 м) нужно увеличить до:

• 20,4 (15% от 136) + 136 = 156,4 м

Узнать, сколько требуется прутьев можно, подсчитав периметр прямоугольника, описывающего продольную арматуру. Зачастую используют стержни диаметром около 6 мм.

Если взять в качестве примера значение 4×6, периметр составит:

• 40 + 40 + 60 + 60 = 200 см или 2 м

Подсчитав, сколько потребуется таких прямоугольников, вы сможете узнать расход арматуры на ленточный фундамент. Осуществить это можно:

• подсчитав на предварительно подготовленном чертеже, сколько потребуется прямоугольников в сумме;
• разделив длину периметра на расстояние между прутьями.

Рассчитав количество перемычек, учитывая, что между ними нужно оставлять расстояние 0,5 м, вы узнаете необходимое их количество для фундамента. Это число нужно умножить на периметр прутьев — 2 м. Для фундамента 4×6 м понадобится около 40 перемычек — 2 x 40 = 80 м.

Расчет арматуры на монолитный фундамент

Если взять в пример фундамент 6×6, в нем прутья нужно укладывать перпендикулярно, сеткой, на расстоянии около 20 см друг от друга. При этом в конструкции должно быть предусмотрено два уровня армирования. Рекомендуемый диаметр прутьев — 10 мм, но для рыхлой почвы рекомендуется использовать арматуру от 12 мм.

В данном примере потребуется около 60 стержней для каждого из уровней, то есть, 120 прутьев в целом. Умножив число стержней на их длину (6 м), получим 720 м — расход на 6×6 м.

При этом расчет арматуры для монолитного фундамента должен учитывать дополнительную нагрузку на строение, например, снеговую и ветровую. От этого будет зависеть количество требуемой арматуры, ее диаметр и так далее.

Расчет арматуры для плитного фундамента

Плитный фундамент — это более сложный, а значит и затратный в плане требуемых материалов вариант, что прямо влияет на его стоимость. Он состоит из двух сеток, которые соединяются друг с другом.

Как правило, для армирования берут рифленые стержни диаметром 12-14 мм. Каждая ячейка имеет размер 20×20 см. Если взять для примера фундамент 6×6 м, для него потребуется:

• 6 ÷ 0.2 (шаг 20 см) = 30 шт. вдоль фундамента и столько же поперек, для образования сетки.

Количество прутьев в сетке (60) нужно умножить на их длину (6 м) = 360 м.

Оба уровня соединяют вертикальными стержнями, количество которых соответствует всем пересечениям горизонтально расположенной арматуры:

• 30 x 30 = 900 соединений

Между сетками необходимо соблюдать отступ 10 см, поэтому потребуется:

• 900 x 0,10 = 90 метров вертикальных ребристых стержней

То есть, для одной из двух сеток потребуется 450 (360 + 90) метров арматуры. Для обеих сеток — 900 м. При этом, чтобы рассчитать арматуру на плитный фундамент, нужно учитывать запас на связку внахлест и так далее.

Что нужно учитывать, производя расчет арматуры фундамента

Важный момент, о котором следует помнить, планируя армирование фундамента — нахлест прутьев. Дело в том, что везде, где пересекаются прутья, необходимо стыковать их при помощи специальной вязальной проволоки. Но ее количество напрямую зависит от схемы расчета и чертежа.

Например, для плитного фундамента проволоки потребуется больше: в местах соединения пересекаются не только горизонтальные, но и вертикальные стержни. То есть, вместо одного узла понадобится сделать два. Из-за этого финансовые затраты на вязальную проволоку для плитного фундамента будут как минимум в два раза выше, чем для ленточного, а затраты на арматуру — в 6 раз и более.

Расчет арматуры, арматура для фундамента, технологии, виды, описание, вязка

Расчет арматуры в строительстве

Девятнадцатый век стал известен в мире появлением новых технологий в строительной отрасли во многом благодаря применению бетона. Не только привычные одноэтажные частные дома, но и многоэтажные строения различного назначения стали появляться по всему миру. Чтобы разнообразить, улучшать свойства бетона, его качественные характеристики, начали использовать арматуру. Арматура – вспомогательная часть железобетонных конструкций, которая необходима для восприятия растягивающих усилий.

Различают стальной ее вид и неметаллический. Использование металлических стержней дало возможность снизить величину и объемы несущих частей зданий, их вес. Вместе с этим повысилась общая прочность конструкций.

История свидетельствует о получении первого патента на сооружение из бетона с металлическими прутьями в 1867 году, но в России в 1802 их применяли еще при строительстве перекрытия Царскосельского дворца. Постепенно вопрос стали широко изучать ученые всего мира, а затем применять на практике по странам Европы.

Применение нового метода строительства позволило улучшить функциональность бетона по причине того, что он качественно воспринимает сжимающие нагрузки, но разрушается при растяжении. Свойства положительно воспринимать растягивание позволило улучшить бетон, предотвратив трескание в его опасных зонах. Таким образом началась новая эра бетона. Как произвести правильный расчет арматуры для использования в возведении бетонных сооружениях?

Арматура и нагрузки

Когда определенный вес действует на бетон, происходит появление трещин, постепенно он разрушается. Если произвести армирование аналогичной конструкции, она защитит сооружение, взяв силовое воздействие веса на себя.

Чтобы правильно использовать металлические стержни в бетонной массе, проводились исследования разными учеными и в разное время. Эксперименты показали, что на качество получаемого сооружения влияет расположение прутьев в общем массиве, их количество, диаметр, взаимное размещение. Эти показатели имеют непосредственное влияние на проведение расчетов.

Сегодня в строительстве используется множество новых технологий, но популярность использования арматуры не уменьшается. Ее применяют на самых важных этапах в возведении:

• фундаментов;
• стен;
• плит для перекрытия, покрывающие виды;
• монолитных строений;
• частей конструкций мостов, тоннелей;
• дорожного полотна.

Металлические стержни применяются повсеместно, но с течением времени меняется их качество (степень прочности, вид, состав). Сегодня арматура – это хлысты с нанесенными насечками. Они нужны для получения плотной сцепки с бетонным раствором, а впоследствии общей целостной конструкции, которая будет выдерживать значительные нагрузки.

Проволока арматурного вида, тонкие прутья не имеют насечек, их делают гладкими, работает в бетоне за счет сил трения.

Кроме металла в изготовлении прутов применяют композитные материалы: стеклянные волокна, базальт, которые связывают смолянистой массой. Они считаются более долговечными, но по прочности значительно уступают металлическим аналогам.

Расчёт арматуры

Произведение расчетов арматурного материала, их сечения, возможности расположения в бетонной массе – сложная инженерная задача для которой требуется знание большого количества параметров: весовое значение применяемых нагрузок, их характер, обусловленные элементами конструкции. Сюда входят свойства сжатия, нагрузки осуществляющие сжимание, вибрация, действие силы ветра, волн.

В зависимости от значений этих показателей различают 3 вида возможных решений поставленных задач:

1. Изгибаемые – балки, плиты.
2. Сжимаемые – колонны.
3. Растягиваемые – части ферм.

Состояние конструктивного элемента при нагрузке.

Влияние различных сред либо других возможных причин. Сюда относятся кислоты, щелочи, контрастные температуры.

Расчет использования арматуры является трудным, так как требует ответственности в конструктивном подходе проектирования. Поэтому данный расчет проводится специальные организации, основное направление работы которых – разработка проектов зданий, состоящих из сборного железобетона или его монолитного вида. Такая услуга дает возможность получить правильный расчет строительного материала. Оптимальный учет всех необходимых характеристик позволяет исключить перерасход средств, вести рабочий процесс качественно.

На сегодняшний день существуют усредненные расчеты, позволяющие оценить необходимые затраты. Это значения количества арматуры на кубический метр бетонной массы для разных типов фундамента. Исходя из этой информации, происходят дальнейшие расчеты. Для домов одноэтажного типа, называемых малоэтажными, также рассчитывается приблизительное количество арматуры, используемых в определенных частях конструкций. Приведем примеры некоторых используемых вариантов.

Здания с ленточным монолитным фундаментом.

В фундаменте ленточного типа для проведения нужного расчета материала, используемого для армирования, следует узнать данные о возможных нагрузках здания, чтобы вычислить ширину подошвы строения. На следующем этапе производится расчет фундамента при наличии информации о его ширине и высоте. Эти данные приводятся в руководствах по выбору и проектированию фундамента.

На сегодняшний день для расчета изделий из железобетона применяют документ СНиП 52-01-2003. В нем значатся минимальные значения количества арматуры, которые допускаются в строительстве. Размер считается в процентах, как 1 десятая от всей площади фундамента по поперечному сечению. Кроме этого, в армирующем материале для железобетонных конструкций выделяют рабочую и конструктивную части.

Рабочая часть – это стержни, на которые приходятся базовые нагрузки. В частности те, для которой производится расчет.

Конструктивная – арматура, используемая для образования сетки или каркаса рабочих арматурных хлыстов. Для примера с ленточным видом фундамента таким материалом будут пруты. Их располагают вдоль всего периметра.

Произведем расчет для фундамента с площадью сечения 4 000 см2(S), где ширина 40 см, длина 100 см. Здесь наименьшее значение прута 4 см2 – 0,1% от S фундамента. В специальных таблицах приводятся значения диаметра сечения для подбора нужного количества материала.

Диаметр, число прутьев рассчитывается по округленной цифре из предложенных в таблице.

Расчет числа стержней арматуры

На этом этапе выполняются вычисления, позволяющие узнать нужное количество материала. Если конструкция имеет длину 3 метра, подойдет прут диаметром от 6 мм. Для каркаса берется 4 стержня (по 2 рабочих стержня, расположенных в разных местах).

Если высота ленточного фундамента равняется 80 см, поперечные стержни выбирают диаметром от 3 мм. Для цифры 80 см и более – от 8 мм. С каждой части конструкции стержни должны выступать на 2,5 см. Это необходимо для крепления, защитного слоя бетона для рабочих хлыстов при выполнении работ по заливке бетона. Чтобы защитить слой бетона строители применяют фиксаторы из пластика. Ими работать удобно. Применение таких элементов позволяет укрепить конструкцию. О видах, характеристиках таких фиксаторов можно найти информацию в специализированных источниках.

Стержни укладывают через 30 – 60 см, поперек, исходя из размеров ленточного фундамента. Если дом деревянный, фундамент устанавливают не глубоко, приемлемый шаг – 60 см. Для больших зданий его делают небольшим. Необходим такой расчет для предотвращения расползания используемой арматуры из-за давления массы бетона, которым производят заливку. Все стержни, которые используются в строительных работах, соединяют специальной проволокой, ее называют катанкой или вязальная проволока. Для этой цели также подходит сварка. Следует учитывать, что такой способ важен в строительстве промышленных масштабов. Владельцы малоэтажных домов данный факт могут применять на свое усмотрение либо по рекомендациям мастеров.

Зная нужное сечение прутьев арматуры, рассчитывают их необходимое количество. Это сделать проще, после получения нужной информации по выбору материала. Неправильный подсчет может привести к существенным переплатам, особенно если речь идет о масштабных закупках для крупных проектов. Формула для расчетов числа стержней: количество прутьев по каркасу умножается на периметр фундамента по ленте. Для конструктивного решения умножается на общее количество вертикальных и поперечных стержней по длине на длину периметра. Дальше цифра делится на шаг прутьев и прибавляется 1.

Важно! Выполняя любые расчеты, следите за единицами измерения. Они должны быть одинаковыми. Может произойти существенный сбой при одновременном использовании метров, сантиметров, прочего.

Некоторые торговые точки продаж реализуют материал не в штучном счете, а в массовом эквиваленте. Исходя из этого, используют таблицы ГОСТ, в которых есть столбец соответствия веса на метр изделия по данным диаметра. Практические данные говорят о необходимости запаса (около 20%). Такое решение может предотвратить существенные переплаты, а в случае недостатка материала, не нужно будет его докупать. Если в вычислениях были допущены ошибки или потребуется изменение конструктивных решений, это перекроет некоторое запасное количество изделий. В продаже не всегда есть необходимая продукция. Если нет нужной длины прутьев, их наращивают путем соединения внахлест (дополнительные 15 см).

Проектирование использования арматуры в монолитном плитном фундаменте

Для выполнения работ такого рода также используют данные таблиц по ГОСТ. Из нее берется значение веса аналогично вышеизложенному способу по расчету ленточного фундамента. Следует учитывать при расчете для монолитных плитных фундаментов следующие обязательные пункты:

1. Для армирования монолитных плит строят каркас с двумя арматурными сетками. Стержни в них – рабочие.
2. Чтобы определить наименьшие значения площади стержней, укладываемых продольно и поперек, учитывают соответствующие площади плиты фундамента.
3. При заливке плит в монолитном строительстве выбирают арматуру диаметром выше 1,2 сантиметров. Конструктивная же, укладываемая по вертикали, должна быть меньше 0,6 сантиметров.
4. Укладку нужно выполнять через каждые 20 сантиметров.
5. Расчет толщины зависит от нагрузки всего здания. Рекомендованная толщина фундамента от 20 сантиметров. Если дом средней величины, одноэтажный, толщина фундамента от 25 до 30 см.
6. Когда производится расчет нужного количества материала, учитывают длину материала для будущей заливки стен подвальной части здания.
7. Для соединения стержней между собой используют специальную вязальную проволоку. Это обеспечит комплексный подход для получения совместного функционирования стержней арматуры бетонной массы продольно и в поперечном направлении. 8. Общий каркас из арматуры строят с учетом защитного слоя бетона. Толщина должна быть 2,5 сантиметра вверху и внизу. Если данное правило не выполнять, могут быть в скором времени коррозии металлического материала по причине действия подземных вод.

Столбчатый фундамент

Чтобы выполнить армирование столбчатого вида в фундаменте, учитывают выбор вида конструкции. Если один каркас, стержни укладывают вертикально. Возможен вариант добавления в каркас горизонтальной сетки для опоры.

Для рабочего вида арматуры выбирают прутья с периодическими насечками (класс АIII), их диаметр от 10 до 12 миллиметров. Для конструктивной укладки выбирать следует гладкую проволоку диаметром 6 мм. В зависимости от вида грунта идет подбор площади подошвы данного вида фундамента, глубины заложения, количества столбов. Также влияет вид постройки, ее величина нагрузки на грунт.

Чаще всего в армировании каркаса используют 4 прута, укладываемых по вертикали. Через каждые 20 сантиметров их связывают проволокой. Если необходимо использовать для подошвы фундамента сетку, для нее выбирают класс прутьев AIII с размером ячейки 0,2 м на 0,2 м. Это мелкий шаг, но его соблюдение требуется для предотвращения действия подошвы фундамента сверху в результате нагрузок. Сетка, каркас по вертикали крепятся гладкой проволокой (радиус около 4 мм).

С целью увеличения срока службы всей конструкции, при устройстве каркаса в опалубку следует делать защитный слой бетона около 2,5 см.

Формула для расчета нужного материала следующая: число строящихся столбов множат на количество нужных стержней для одного столба.

Плиты перекрытия

Армирование выполняют и в плитах перекрытий. Их производят в условиях заводов по производству железобетонных изделий. Их изготавливают по определенным размерам, несущей способностью. Для армирования берут специальные арматурные сетки, закладками согласно проекту, разрабатывающемуся организациями, занимающимися этим вопросом. Производитель плит указывает нужные параметры. Подбор нужных изделий происходит индивидуально для каждого вида строительства исходя из определенных показателей.

Такой вид железобетонной плиты самостоятельно не выполняется по причине сложности расчетов по конструкции, опалубки. Кроме этого, для изготовления применяют строительные механизмы, приспособления и устройства специального узко профильного назначения. Даже небольшая ошибка в данном виде производства может привести к печальным последствиям, создав опасные условия для жизни человека, аварийным ситуациям, разрушениям зданий.

Важно! Для выполнения данного вида работ следует обращаться к специалистам. Компания «Ресурс» реализует арматурный прокат с 2002 года на территории Москвы и Московской области. За долгий период работы на рынке металлопроката организация заработала себе положительную репутацию и стала для многих гарантом надежного поставщика металлопродукции. Обратившись к Нам Вы неизменно получаете металл Российского производства, сертифицированного высокого качества.

Страница не найдена для расчета_стального_армирования_для_изолированной_футы

Имя пользователя*

Эл. адрес*

Пароль*

Подтвердите Пароль*

Имя*

Фамилия*

Страна Выберите страну … Аландские острова IslandsAfghanistanAlbaniaAlgeriaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelauBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Санкт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океана TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса) Кук IslandsCosta RicaCroatiaCubaCuraÇaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Территория нг КонгВенгрияИсландияИндияИндонезияИранИракОстров МэнИзраильИталия Кот-д’ИвуарЯмайкаЯпонияДжерсиИорданияКазахстанКенияКирибатиКувейтКиргизияЛаосЛатвияЛебанЛезотоЛиберияЛибияоЛихтенштейнЛихтенштейнЛитва ЮжныйAR, ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorwayOmanPakistanPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalQatarRepublic из IrelandReunionRomaniaRussiaRwandaSão Tomé и PríncipeSaint BarthélemySaint HelenaSaint Китса и NevisSaint LuciaSaint Мартин (Голландская часть) Сен-Мартен (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия / Sandwich ОстроваЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурция ТуркменистанТуркс и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобритания (Великобритания) США (США) УругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЗападное СамоаЙеменЗамбияЗимбабве
