Обзор анкеров для оснований из бетона и камня

Проблема крепления разнообразных объектов к прочному основанию, выполненному из бетона либо камня, достаточно актуальна в сфере капстроительства, а также при выполнении ремонта самими владельцами недвижимого имущества. Надежная фиксация будет обеспечена при использовании анкеров только определенных видов.

У слова «анкер» — немецкое происхождение. С этого языка оно переводится так: якорь. Действие анкера весьма схоже. Также, как и в случае с якорем, удерживающий механизм данного метиза располагается вблизи от дна отверстия. Действие анкера основано на принципе цангового расширения или расклинивания металлической гильзы, имеющей специальную форму. Она надевается на шпильку с резьбой либо на болт. Вышеуказанные явления – расклинивание и цанговое расширение – происходят, когда при накручивании по резьбе, распорная втулка начинает перемещаться и оказывать давление на эту металлическую гильзу. Изучив рисунок, можно понять принцип работы анкерного болта.

Таким образом, высокая удерживающая способность данного метиза обеспечивается за счет:

Фиксация анкеров по бетону в базовом материале осуществляется двумя способами.

Этот метод предусматривает такую последовательность действий.

Из ранее просверленного в основании отверстия с помощью, например, насоса удаляются частицы/осколки бетона, образовавшиеся в ходе его сверления.

На втором этапе с резьбового стержня свинчивается втулка с металлической гильзой, после чего забивается в подготовленное для монтажа отверстие.

Далее (это уже третий этап) болт продевается в отверстие уголка крепления подвешиваемого объекта, и вкручивается во втулку с резьбой.

На четвертом этапе болт окончательно затягивается. Делать это нужно посредством динамометрического ключа с усилием, указанным в паспорте используемого анкерного крепежа.

В результате крепление будет выглядеть так, как показано на этом рисунке.

Последовательность этапов сквозного монтажа представлена ниже.

Сначала высверливаются отверстия в уголке крепления подвешиваемого объекта и в бетонной основе.

На втором этапе из созданных отверстий с помощью того же насоса удаляются осколки базового материала.

Затем одновременно в оба отверстия вставляется анкер в сборе.

Четвертый этап предусматривает затягивание анкерного болта с помощью динамометрического ключа с усилием, величина которого указана в инструкции на используемый крепеж.

На заключительном, пятом этапе, нужно контролировать факт плотного прилегания уголка крепления монтируемого объекта к поверхности основы.

Рассмотрим виды крепежных деталей анкерного типа, применяемых в таких прочных основаниях, как бетон и природный/натуральный камень.

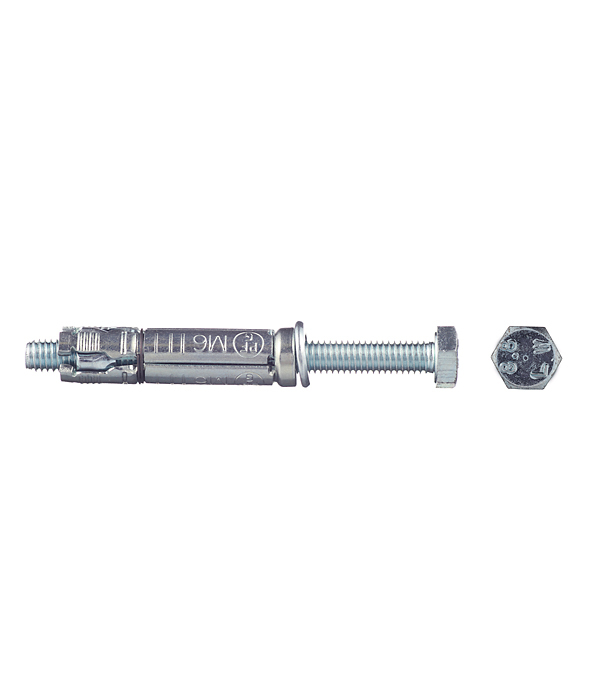

Смысл применения анкерного болта, образно говоря, звучит так: «поставить на якорь». Сформированное сопряжение можно разобрать лишь одним способом: крепление вырывается совместно с частью материала основы. Компонентам данного метиза присущи следующие особенности:

• головке болта характерна шестигранная конфигурация:
• на его стержень нанесена метрическая резьба:
• гайка упора муфты – конусообразная;
• в цилиндрическом обрамлении подвижной муфты, созданы продольные прорези.

Во время закручивания болта, коническая гайка как-бы втягивается вовнутрь муфты, из-за чего та деформируется. Такое конструктивное решение упрочняет соединение при воздействии нагрузки на вырыв. Под вырывом анкера понимается:

• наступление полного невосстановимого разрушения соединения. Обычно наблюдается, когда сопряжение осуществляется вблизи от края бетонной основы;
• частичный вылет конусообразной упорной гайки либо болта не сопровождается разрушением конструкции.

Величина минимально допустимой силы вырыва анкерного болта в бетонном основании колеблется в диапазоне 10,5 кН…18,3 кН. Допустимое значение изгибающего момента по отношению к оси резьбового стержня составляет: min5,2 Нм; max 27,7 Нм.

Установка крепления данного вида осуществляется методом сквозного монтажа.

Конструктивными элементами этого крепежа являются резьбовой стержень и муфта распорного типа. В комплект поставки анкер-шпильки входят также гайка и плоская шайба с соответствующими диаметрами.

Процедура монтажа включает следующие этапы:

• сверление отверстия в бетонной основе;
•  удаление из него образовавшихся частиц;
• забивание анкер-шпильки в подготовленное к монтажу отверстие.

Фиксируется данный крепеж в отверстии во время закручивания гайки при одновременном удерживании подвешиваемой конструкции. И здесь затягивать гайку нужно, применяя динамометрический ключ, с усилием, указанным производителем.

Современная металлургическая промышленность производит анкер-шпильку в относительно широком диапазоне диаметров метрической резьбы – начиная от M6 и заканчивая M24. Впечатляют также предельные значения длины этого метиза – min 40 мм; max 300 мм. Такой разброс размерных характеристик предоставляет возможность закрепления элементов, толщина которых составляет минимум 5, а максимум – 130 миллиметров.

Характерные нагрузки в бетоне C20/C25 представлены в табличной форме

Метод установки анкер-шпильки – сквозной монтаж.

Данный вид анкерного крепления получил наибольшее распространение в строительной сфере. Выполнен этот метиз в виде резьбового стержня с конусообразным хвостовиком. На последний элемент одевается распорная муфта. Чтобы установить анкер клиновой, предварительно высверливается отверстие с определенными диаметром и глубиной. Конический хвостовик во время навинчивания гайки оказывает воздействие на муфту. А та за счет силы распора надежно удерживает всю крепежную деталь в отверстии.

Выпускается анкер клиновой с шестью типоразмерами метрической резьбы. Важные технические характеристики, соответствующие каждой позиции данного параметра, приведены ниже в табличной форме. Размеры указаны в миллиметрах.

Стандартизация даже на международном рынке рабочих параметров клиновых анкеров не проводилась. Поэтому их физические свойства во многом определяются технологией, применяемой каждым конкретным предприятием-производителем. Касается это, в том числе, нагрузок на вырыв и на срез. Для конкретики приведем пример данных характеристик, присущих клиновым анкерам от финской компании SORMAT, установленных в сжатой зоне бетона C20/C25. Единица измерения – килоньютоны.

Устанавливаются эти изделия методом сквозного монтажа.

Конструктивное исполнение анкера забивного включает следующие компоненты:

• металлическая втулка с прорезями;
• распорный элемент. Он находится внутри еще одной втулки.

Внутренняя резьба выполнена в форме конуса. Технологические прорези необходимы для образования лепестков, которые во время забивания в анкер распорного компонента выполняют функцию распорок. Именно они удерживают данный крепеж в отверстии во время эксплуатации.

Технические характеристики наиболее ходовых номенклатурных позиций анкера забивного представлены в таблице. Единица измерения – миллиметры.

Глубина анкеровки равна длине изделия.

Характеристики сопротивляемости анкера забивного указаны ниже.

Установка данного изделия осуществляется методом предварительного монтажа.

Выбирая металлический анкер, нужно принимать во внимание его степень стойкости к внешним воздействиям. Очень часто производитель в каталоге на подобную продукцию указывает предельную (читай, разрушающую) нагрузку. А, чтобы рассчитать допустимую, нужно величину этого параметра разделить на т.н. коэффициент безопасности. Как показывает практика он должен быть больше цифры 3.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Внимание! Данный интернет-сайт носит исключительно информационный характер и, ни при каких условиях, не является
публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ

© Компания Машкрепёж — основной поставщик крепежа в России, 1998-2019

Анкеры, по газосиликату, керамзиту, бетону, кирпичу

Компания «Евро Крепеж» предлагает разнообразный ассортимент метизной продукции по выгодным ценам для покупателей.

В чем особенности крепежа по бетону, газосиликату, кирпичу?

Анкерный болт с гайкой – специальные приспособления для крепежа, с помощью которых фиксируются конструктивные элементы в таких строительных материалах, как бетон, кирпич или газосиликат. Их использование необходимо в тех случаях, когда нет возможность применить обычные гвозди или шурупы из-за высокой прочности поверхности. Чаще всего анкера применяют при закреплении мебели на стенах, при монтаже окон или дверей.

Форма анкеров – цилиндр, имеющий конусное расширение в месте крепления. После забивания метиза в бетон или кирпич расширение раскрывается в строительном материале, создавая максимальную плотность примыкания элементов.

Забивается анкер в предварительно подготовленное отверстие с нужным диаметром. Высокие показатели по удерживанию обеспечены силой трения, взаимодействующего с упорным элементом и отверстием.

Изготавливаются анкеры из стали, состав которой соответствует ГОСТ. Для придания антикоррозийных свойств применяют оцинковку. Диаметр крепежа варьируется от 6 до 20 мм, а длина до 22 см.

Применяют анкеры не только для крепления бытовой техники или мебели к стене. Их можно использовать для конструктивной или несущих функций. Для несущей функции они используются в плитах перекрытия, балконных консолях, колонн, устройства лестниц и маршей, стеновых панелей и пр., а также для установки лаг при устройстве бетонных полов.

Конструктивная функция метизов заключается в противодействии смещения элементов узла при устойчивости собственного веса, а также в рихтовочных строительных работах.

Площадь контакта и свойства материала определяют применение того или иного типа крепежа.

Что такое анкер распорный?

Анкер распорный чаще всего используется для бетона. Крепеж имеет вид небольшой шпильки, оснащенной резьбой, конусный наконечник и втулка. При вкручивании метиз расклинивается и надежно сидит в монолите. С помощью распорных анкеров делают сквозные крепления в плотных бетонах. Чаще всего данный вид крепления используют с гайкой.

Что такое анкер забивной и где применяется?

Анкер забивной применяется для бетонов с высокой плотностью. Длина болтов небольшая, они имеют внутренний конус и метрическую резьбу. В процессе вкручивания метиз входит в основание, расклинивая его. Основное применение – монтаж инженерных коммуникаций. Перед вкручиванием крепежа необходимо сделать отверстие с нужным диаметром. Забивные анкеры являются несъемным крепежом.

В чем особенности клинового анкера?

Анкер клиновой изготовлен в виде шпильки, с одной стороны которой есть резьба, а с другой – расклинивающий элемент с муфтой, способствующий более прочной фиксации в основании. Клиновая модификация анкеров изготавливается без защитного кожуха, что дает возможность не следить за глубиной процесса сверления. Клиновые болты востребованы в капитальном строительстве и для бытовых нужд.

Какие есть другие варианты анкеров?

Другие модификации анкер шпилек: рамные, разжимные, химические.
