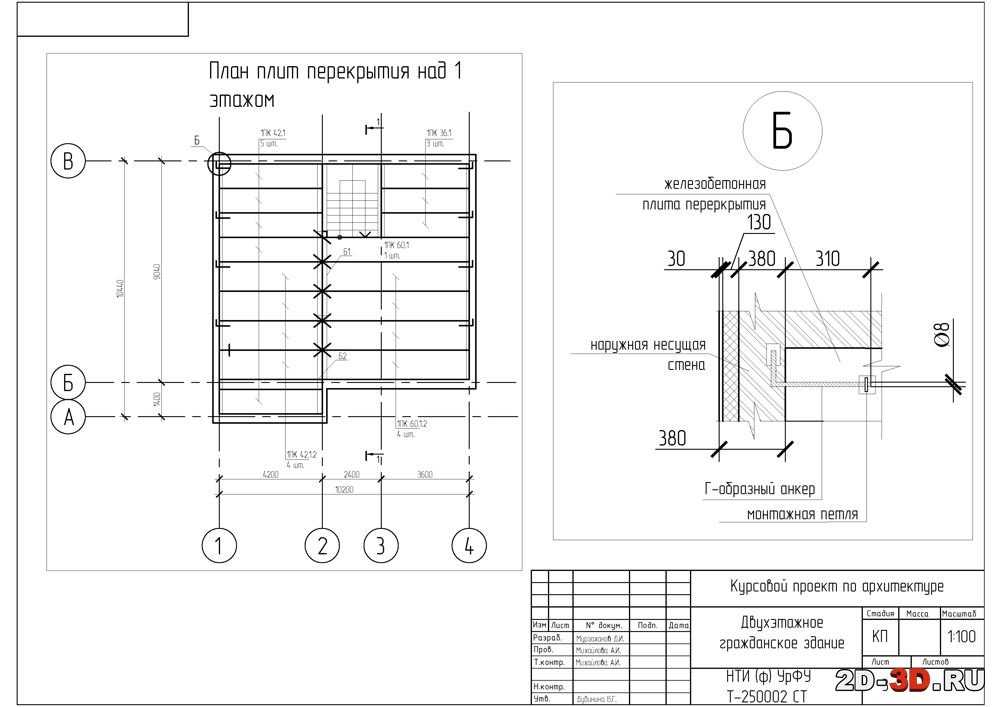

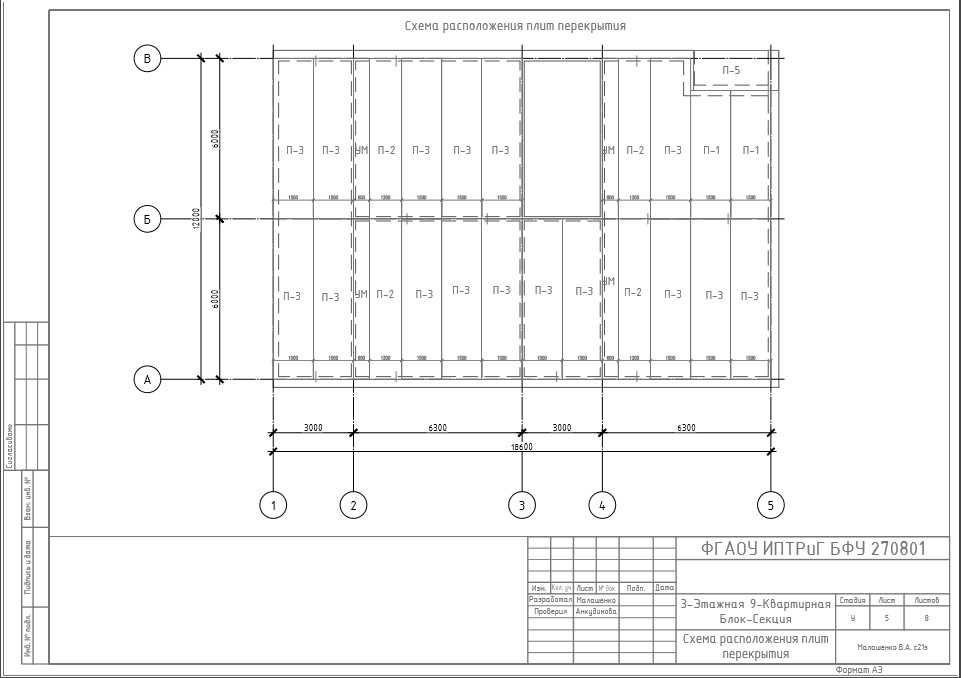

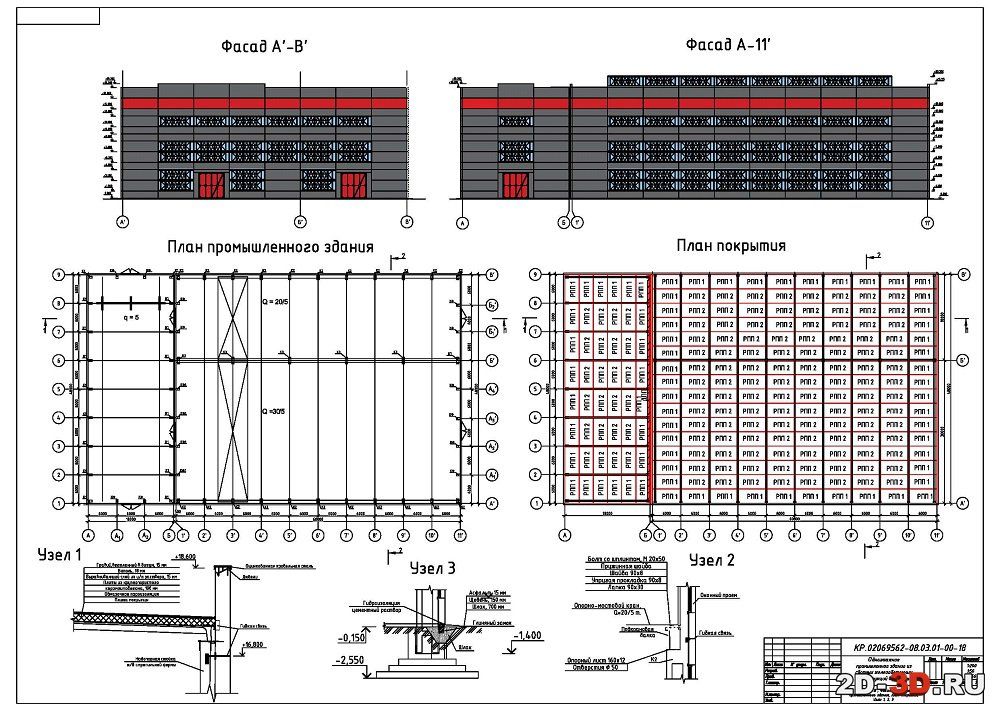

Раскладка плит перекрытия в коттедже: Пример раскладка плит перекрытия | Плита, Проекты домов, Архитектура

Выбор междуэтажных перекрытий при проектировании и строительстве.

При устройстве междуэтажного перекрытия, так же как и при перекрытие первого, есть несколько вариантов. Далее мы расскажем плюсы и минусы каждого.

При устройстве междуэтажного перекрытия, так же как и при перекрытие первого, есть несколько вариантов. Принципиально можно выделить 2 типа перекрытий:

• деревянные
• железобетонные

Если Вы сомневаетесь над тем, какое перекрытие выбрать: деревом или железобетоном, то стоит учесть целевое назначение второго этажа. Дерево наиболее экономичный вид перекрытия, особенно подойдет, если второй этаж мало эксплуатируемый.

Перекрытия из деревянных балок

Основные преимущества деревянных междуэтажных перекрытий: низкая цена и легкость монтажа (нет необходимости привлечения техники, в подавляющем большинстве случаев балки устанавливаются рабочими вручную). Сечение деревянных балок и их расположение (шаг) определяются по проекту, в зависимости от длины пролетов и нагрузок. При использовании деревянных перекрытий необходимо учесть, что перегородки на втором этаже скорее всего будут из гипсокартона, т.к. остальной материал довольно тяжелый.

ПЛЮСЫ

• Доступная цена и доступность материала
• Легкий вес материала
• Монтаж возможен без тяжелой техники, но более длителен
• Хорошая звуко- и теплоизоляция

МИНУСЫ

• Малая прочность материала
• Ограниченная длина балки
• Возможность гниение
• Легко сгораемый материал
• Недолговечность
• Со временем появляется скрип

Сборные железобетонные перекрытия (использование плит перекрытия)

Так же как и с перекрытием цоколя, использование железобетонных плит в качестве междуэтажного перекрытия увеличивает стоимость строительства, однако сокращает его срок. Основная сложность применения плит перекрытия заключается в необходимости использования специальной техники как при доставке, так и при монтаже.

Плиты перекрытия это готовые изделия, которые нельзя резать. Поэтому сложные по форме дома практически невозможно полностью перекрыть плитами, чаще всего эркер и лестничный проем. В этих местах необходимо устраивать монолитные участки. Раскладка плит должна определяться в проекте перекрытий частного дома. В проекте приводится раскладка, оптимальная как с экономической точки зрения, так и с точки зрения конструкций (например величина опирания плит на фундамент должна составлять значения определенные проектом).

ПЛЮСЫ

• Быстрый монтаж
• Высокая прочность и надежность
• Возможность больших пролетов со свободной планировкой
• Огнестойкость
• Долговечность

МИНУСЫ

• Высокая стоимость, относительно деревянных перекрытий
• Большой вес, большая нагрузка на стены и фундаменты
• Необходимость использования спецтехники для монтажа перекрытий.

Полностью монолитные железобетонные перекрытия чаще всего применяют при монолитном строительстве. Монолитное перекрытие является самым надежным, однако самым дорогим и трудоемким.

Монолитное перекрытие ответственная конструкция, возводить которую без проекта крайне не рекомендуется. В лучшем случае Вы “раздуете” стоимость строительства, в худшем — не получите желаемой прочности и надежности, т.е. основных преимуществ.

ПЛЮСЫ

• Возможность устройства перекрытий сложных форм
• Высокая прочность и надежность
• Возможность больших пролетов со свободной планировкой
• Огнестойкость
• Долговечность

МИНУСЫ

• Высокая стоимость
• Сложность и длительность монтажа

Метки:Статья о строительных конструкциях

Программы для расчета плит перекрытия

Для частных застройщиков создано большое количество полезных инструментов, один из них — программа для расчета перекрытия. Простые калькуляторы и сложные технические инструменты архитекторов помогут правильно рассчитать нагрузки и не ошибиться при постройке дома.

Вернуться к оглавлению

Содержание материала

• 1 Перекрытия: принцип и важность расчетов
  • 1.1 Деревянное
  • 1.2 Железобетонные монолитные
  • 1.3 Железобетонные сборные
• 2 Программы для архитекторов
• 3 Калькуляторы и бесплатные программы для проектирования
  • 3.1 Ultralam
    • 3.1.1 Расчет деревянных балок Владимира Романова
    • 3.1.2 Программы для расчета металлических и железобетонных перекрытий
  • 3.2 СИТИС: Форт
  • 3.3 Перекрытия
  • 3.4 Beam
  • 3.5 Balka
  • 3.6 Строитель + расчет железных балок
  • 3.7 EURYDICE
  • 3.8 Балка v2-0-2

Перекрытия: принцип и важность расчетов

Перед тем как использовать программу для расчета перекрытия, надо определиться с материалом конструкции.
При частном строительстве используют три основных типа перекрытия:

Деревянное

Несущими балками при устройстве деревянного перекрытия выступают: брус (бревно), металлический профиль (швеллер, двутавр, уголок) или железобетонные элементы. Балки застилаются досками, образуя плиты перекрытия. Основываясь при вычислениях на строительных нормах, сечение несущей балки определяется путем суммирования её веса и нагрузки эксплуатационной. Примерная нагрузка межэтажного деревянного перекрытия 400кг/ м². Если не предполагается активная эксплуатация данной зоны, например, в случае создания и обустройства чердака или пространства под крышей, принимаемая во внимание нагрузка может быть уменьшена.

В длину каждой балки из дерева закладывается минимум 24 см, необходимых для её крепления. Важный элемент расчета деревянных конструкций – прогиб балки. Правильные вычисления помогут выбрать оптимальное сечение элемента при заданной длине. Это предотвратит изменение геометрии помещения, и повысит безопасность перекрытия.

Количество необходимых балок рассчитывается, исходя из монтажного шага. Укладку производят, перекрывая узкий пролет, с интервалом от двух с половиной до четырех метров. В свою очередь, шаг зависит от ширины расположения каркасных стоек.

Железобетонные монолитные

В качестве несущих при устройстве монолитных ж/б конструкций перекрытий в доме используются металлические профили или ж/б балки. Плиты перекрытия формируются из монолитных железобетонных деталей. Это позволяет выдерживать большие нагрузки, перевязывать широкие прогоны.

При вычислении нагрузки на двутавровую балку её вес без учета стяжки рассчитывается исходя из значения 350 кг/ м², а учитывая стяжку – 500 кг/ м². Монтажный шаг при укладке принято делать равным 1 метру.

При создании ж/б перекрытия работает правило: длина проема должна быть в 20 раз больше высоты балки. Это допустимый минимум. Высота и ширина ж/б элемента так относится друг к другу, как 7 к 5. При расчете перекрытия также необходимо учитывать вероятный изгиб, геометрию плит, выбор армирования и характеристики бетона. В видео показан процесс расчета монолитного перекрытия.

Железобетонные сборные

Элементы для изготовления подобных перекрытий имеют стандартные размеры и специальных расчетов не требуют. Необходимо определиться с их количеством и нагрузкой на общее основание строения.

Предварительный подсчет поможет значительно сэкономить при закупке строительных материалов. Кроме финансовых выгод вычисления нагрузок дадут гарантию безопасности строения.

Если прочность перекрытия не учитывать, постройка может обвалиться и привести не только к дополнительным затратам, но и к ещё более плачевным последствиям. Правильный предварительный расчет – основа безопасности строения.

Вернуться к оглавлению

Программы для архитекторов

Профессиональная работа по проектированию зданий и сооружений невозможна без использования технических программ для расчета перекрытия. Если строительство домов является основным занятием, стоит приложить усилия и изучить инструменты по проектированию.

Самыми распространенными техническими инженерными программами в проектных организациях являются ArchiCad, AutoCad, Лира, NormCAD и SCAD.

Плюсы инженерных программ по проектированию:

1. Универсальность. Любая из программ может быть использована для построения и расчета всех видов перекрытий.
2. Точность. При подсчете учитывается большое количество факторов, способных повлиять на нагрузку и прочность конструкции. Такая детальность в подсчетах позволяет получить максимально точные данные.
3. Визуализация. Получив результат, строитель наглядно видит, что и как он должен смонтировать, чтобы получить гарантированный результат.
4. Подготовка проектной документации. Для профессиональных застройщиков с помощью инженерных программ можно подготовить документацию, которая принимается всеми проверяющими органами.

Недостатки инженерных программ по проектированию:

1. Утверждение, что подобные инструменты легко освоить — неверно. Зачастую для их использования необходимо специальное техническое образование, знание сопромата и унифицированных строительных норм.
2. Объем информации: для работы с инженерными программами требуется обладать большим количеством данных, в противном случае можно получить неожиданный результат вычислений.
3. Ограничение доступа: программы лицензированные, для использования необходима покупка прав на использование.

Вернуться к оглавлению

Калькуляторы и бесплатные программы для проектирования

Для постройки собственного дома тратить время на изучение сложных программ для расчета перекрытия излишне. Специально для тех, кто строит дом своими руками, разработаны несложные инструменты.

Среди подобного софта есть платный и бесплатный, предназначенный для скачивания, и работающий on-line. Программы для расчета деревянных перекрытий. Если дом, который предстоит построить, деревянный, то для расчета перекрытия удобнее воспользоваться простым софтом.

Ultralam

Инструмент для подсчета нагрузки балок из клееного и профилированного бруса. Основное направление – многопролетные элементы.

Расчет деревянных балок Владимира Романова

Простая программа, считающая нагрузки на деревянные балки. При частном строительстве домов, инструмент помогает подобрать элемент правильно.

Программы для расчета металлических и железобетонных перекрытий

Среди инструментов для вычисления ж/б перекрытий много предложений программного обеспечения.

Часть софта необходимо купить для персонального использования. Но также в сети есть возможность скачать бесплатно программы для расчета плит перекрытия.

СИТИС: Форт

Форт — российская разработка ООО «Ситис», предназначенная для подсчета ж/б перекрытия плитами свободной геометрии.

• удобный интерфейс, простой в освоении;
• конструкция, не требуется самостоятельного построения схемы — вычисление производится автоматически, на основании запрошенных у пользователя данных;
• удобная цветовая визуализация результата;
• возможность выбирать уровень точности расчетов;
• учет характеристик бетона и возможность пополнения библиотеки материалов.

Способ основан на требованиях актуальных СНиП, сертифицирован ГОССТРОЕМ РОССИИ. Предоставляется этот софт на платной основе.

Перекрытия

Инструмент предназначен для исчисления замены нагрузок на плиты перекрытия.

• задавать точечные нагрузки;
• редактировать предыдущие проекты и их детали;
• работать с большими площадями перекрытий.

Версии программы периодически обновляются, добавляя ей дополнительный функционал. Скачанный софт необходимо оплатить.

Beam

Инструмент для расчета нагрузки на металлические многопролетные балки:

• определяет прочность несущей конструкции;
• позволяет подобрать верное сечение элемента;
• задает параметры максимальных и минимальных напряжений, углов поворота и прогибов.

Программа является частной разработкой, не сертифицирована. Человек, скачавший её, имеет право бесплатного ознакомления в течение 5 дней.

В дальнейшем пользование полным функционалом платное.

Balka

Инструмент для вычисления нагрузки на однопролетные балки:

• определяет жесткость и прочность элементов конструкции;
• помогает с выбором сечения балок.

Является бесплатной версией Beam, поэтому имеет ряд ограничений.

Строитель + расчет железных балок

Программа от частного разработчика, позволяющая рассчитать нагрузку на ж/б ригели.

EURYDICE

Инструмент для расчета и проектирования ж/б перекрытий, предназначенный для сборно-монолитных конструкций.

Балка v2-0-2

Белорусская программа для проектирования любых видов балок перекрытия. Для использования в России подойдут расчеты по металлическим балкам. Белорусские СНиП идентичны российским. Программа лицензированная, платная.

Для домов из дерева большинство программ представляют собой on-line калькуляторы, которые можно найти в открытом доступе Интернета.

Также в сети существуют программы для перекрытий из металла и железобетона. Чтобы воспользоваться этими инструментами, следует ввести в поисковую строку фразу «программа для расчета перекрытия» или «программа для перекрытий». Останется только подобрать подходящий инструмент и воспользоваться им.
