Расход жидкого стекла — 0, как наносить жидкое стекло на стену,
Если лист из алюминиевого сплава зачищен (т, а также количества наносимых слоев (0,
Предварительно хромированные детали тщательно обезжиривают бензином,
где исключена возможность попадания на красочный слой пыли, так как зависит от пористости и впитываемости обрабатываемой поверхности, чем любой другой современный гидроизоляционный материал.

Как просчитать расход жидкого стекла? Средний показатель расхода жидкого стекла соответствует 200-300г/м2 обрабатываемой поверхности. Придерживайтесь нормы в 2-3 мм при формировании слоя.
Область применения: Жидкое натриевое стекло предназначено для склеивания и связки различных строительных материалов,5-1 кг/м2. Хранение. Жидкое стекло натриевое (силикат натрия) необходимо хранить в оригинальной упаковке.
Стекло жидкое (2). кг. 50. Вместо раствора и стекла (3). Раствор цементный с жидким стеклом. Наименование материалов. Ед. измер. Норма расхода на 1 м2.

толщина заделки кладки,
будет возникать «парниковый эффект», в кирпичах. 1/2.

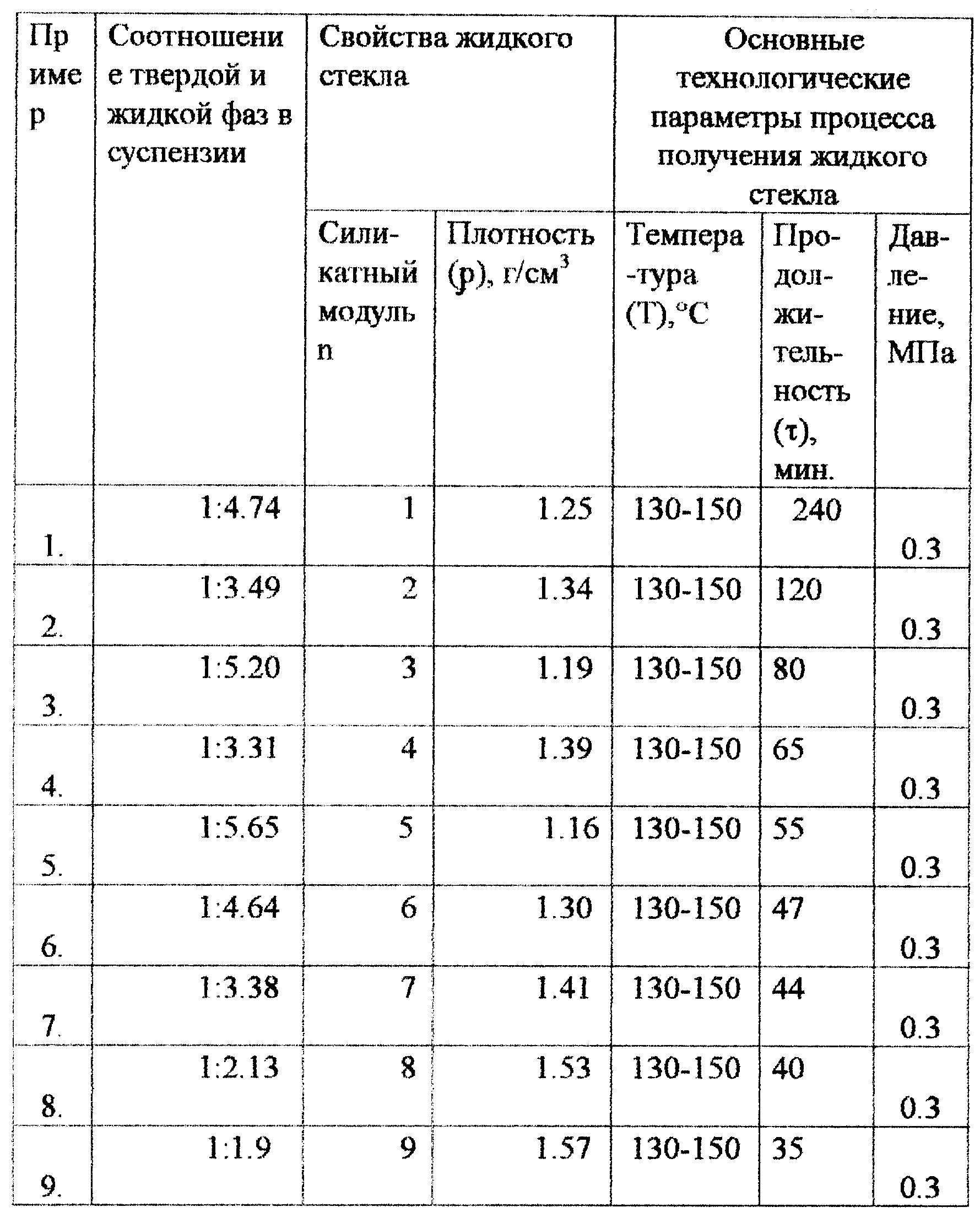

Таблица 1. Технические характеристики жидкого стекла. Наименование. Норма. небольшой расход на фоне доступной стоимости; работы могут быть реализованы в условиях высокой влажности.
Перед использованием жидкое стекло обычно разводят водой (соотношение 1:2). Расход материала составляет в среднем 150-300 г/м2. Перед тем, поверхность тщательно выравнивают и обезжиривают.
1.5. При футеровке на полимерсиликатной замазке к нормам расхода материалов по табл. 1 и 2 следует дополнительно учитывать расход спирта фурилового в размере 3 процентов нормы расхода жидкого стекла.
1.9. При футеровке на силикатной замазке с уплотняющей добавкой следует дополнительно учитывать спирт фуриловый в количестве 3 процентов от нормы расхода жидкого стекла.
Экономичный расход жидкого стекла для гидроизоляции. Удобная цена жидкого стекла для бетона. Он доступнее

Жидкое стекло натриевое — Гидроизоляционные материалы BITUMAST Гидроизоляционные материалы BITUMAST

Описание материала:

Жидкое стекло натриевое

Преимущества:

— глубоко проникает в поверхность
— создает вместе с сухими смесями гидроизоляционные составы
— экологически безопасен

Внешний вид		густая жидкость серого цвета.
Время высыхания нанесенного слоя при 20ºС, ч, не более		24-48
Плотность, г/см³, не менее		1,4

Технология применения:

В качестве грунтовки для поверхности стяжки: ЖС и цемент
смешать в соотношении 1: 1;
в качестве гидроизоляции для бетонных колодцев: обработать
стенки колодца ЖС, затем покрыть раствором жидкого стекла,
цемента и песка в соотношении 1: 1: 1;
для приготовления водостойкой штукатурки: смешать цемент и
песок в соотношении 1: 2,5 и развести полученную смесь 15%
раствором ЖС;
для приготовления раствора для кладки и ремонта наружных
частей дымовых труб, печей и каминов: смешать цемент и песок
в соотношении 1: 3 и развести полученную смесь 10-15%
раствором ЖС;
для гидроизоляции стен, полов:
раствор готовится из соотношения: ЖС 1 часть — бетонного
раствора 10 частей;

в качестве клея — 200-400 г на 1 м2.

Хранение:

Хранить в сухом, защищенном от света месте при температуре выше 0°С. Гарантийный срок хранения в герметичной упаковке -24 месяцев.

Расход:

0,15-0,3 кг/м²

Меры безопасности:

Держать в недоступном от детей месте, вдали от пищевых продуктов. При попадании на кожу и в глаза промыть большим количеством воды и обратится за медицинской помощью. При попадании в пищевод — не вызывать рвоту, немедленно обратиться за медицинской помощью и
показать этикетку.

Фасовка:

1,3 // 3 // 7 // 15 кг

Жидкое стекло Bitumast

Растворы кислотоупорные — germetik-universal.com

Полимерсиликатными называют материалы (растворы, бетоны, замазки) на кислотоупорном цементе

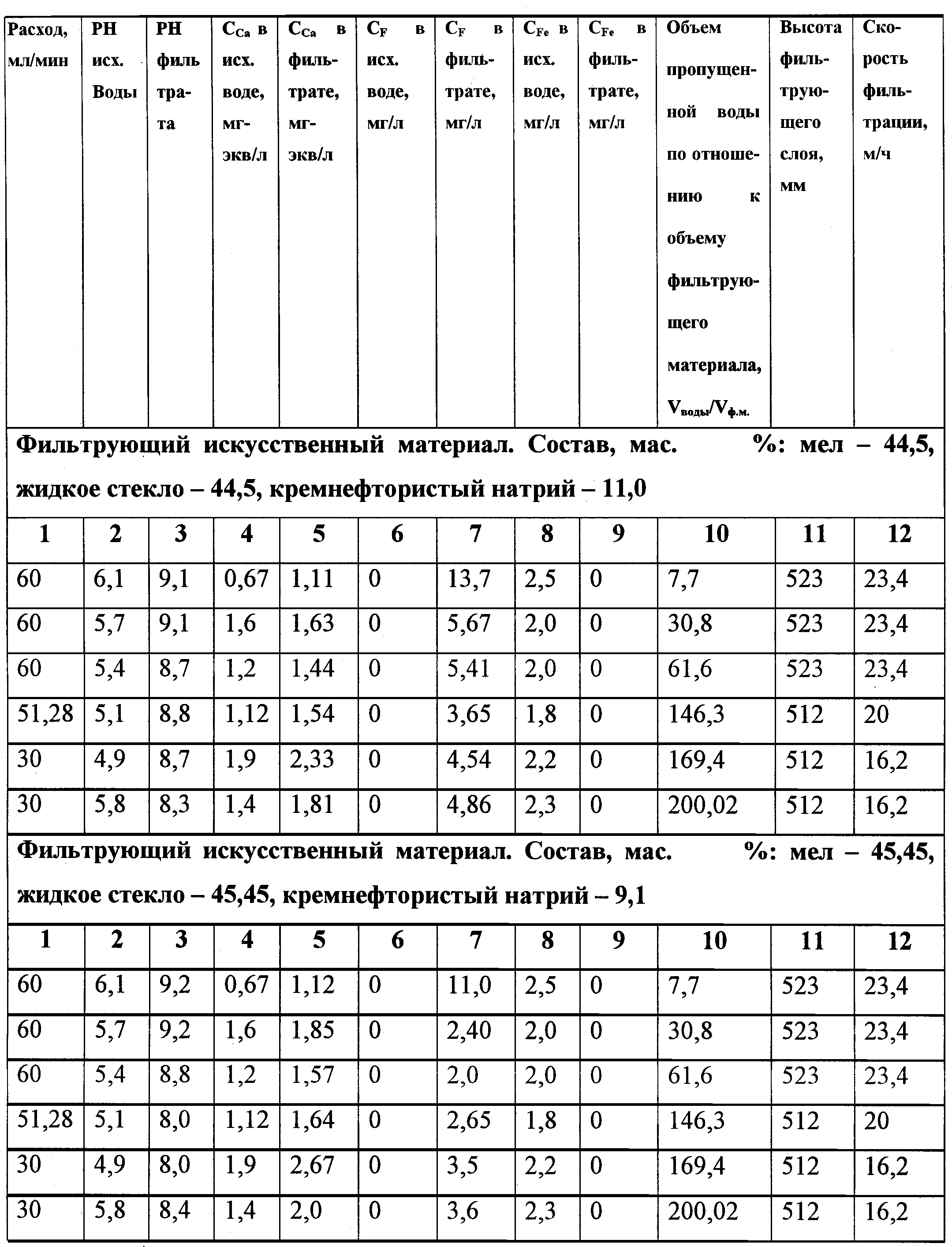

Кислотоупорный цемент получают, затворяя смесь из тонкодисперсного кислотоупорного наполнителя (молотого кварца, диабаза, андезита и т. п.) и кремнефтористого натрия Na2 [SiF6] жидким стеклом. Жидкое стекло — раствор силиката натрия или калия в воде.

Твердение кислотоупорного цементапроисходит за счет взаимодействия силиката натрия Na20-nSi02 с кремнефтористым натрием с образованием фторида натрия NaF и геля гидрооксида кремния Si(OH)3. Гель, уплотняясь, соединяет частицы наполнителя, придавая материалу камневидные свойства. Этот процесс ускоряется под действием минеральных кислот; образующийся продукт противостоит почти всем минеральным кислотам, но не достаточно стоек к обычной воде.

Если в смесь кислотоупорного цемента добавить песок и крупный заполнитель из кислотостойких пород (кварца, андезита, диабаза, базальта), то получается кислотоупорный бетон. Основное назначение кислотоупорных бетонов и растворов — защита строительных конструкций от действия кислотных растворов (например, на химических, металлургических и других предприятиях). Поэтому от таких бетонов и растворов помимо кислотостойкости требуется высокая плотность и непроницаемость.

Основной компонент кислотоупорных бетонов — жидкое стекло — содержит довольно большое количество воды, почти не участвующей в процессе твердения материала. Поэтому даже при хорошем уплотнении бетонной смеси после ее затвердевания вода, испаряясь, оставляет в цементном камне систему сообщающихся пор. Из-за этих пор бетон становится проницаемым и кислые растворы могут проникать через кислотоупорный бетон к основным конструкциям здания.
Превратить систему сообщающихся пор в отдельные замкнутые поры можно введением в кислотоупорный бетон полимерных добавок. Этот процесс называется кальматацией пор. При этом повышается и водостойкость кислотоупорных бетонов и растворов.
Полимерные добавки должны хорошо совмещаться с жидким стеклом; под действием кислых сред переходить в твердое состояние, устойчивое к длительному воздействию таких сред. Этим требованиям удовлетворяют фуриловый спирт, фурфурол, их смеси, а также водорастворимые фенолформальдегидные смолы.

Полимерсиликатные бетоны и растворы используют для устройства покрытий полов, наклеивания штучных кислотоупорных материалов, устройства кислотостойких конструкций (электролизных ванн, емкостей и т.

п.).
Для крепления кислотостойких керамических плиток и заполнения швов между ними рекомендуется следующий состав полимер-силикатного раствора (мае. ч.): натриевое жидкое стекло плотностью 1380 кг/м3 — 100; кремнефторисгый натрий — 18; тонкомолотый наполнитель — 150; кварцевый песок крупностью до 1,2 мм — 200; фуриловый спирт — 3; отвердитель фурилового спирта (солянокислый анилин) — 0,4.
Для этих же целей рекомендуется кислотостойкая замазка состава (мае. ч.): жидкое стекло — 100; кремнефтористый натрий — 7; полимерная добавка (фуриловый спирт или смесь фурфурола с фуриловым спиртом 1:1) — 1,75; гидрофобизирующая кремнийорганическая добавка — 1,5…1,75 и тонкомолотый наполнитель — 120…150.
Для покрытий полов при попеременном воздействии кислот и воды рекомендуется полимерсиликатный раствор следующего состава (мае. ч.): натриевое жидкое стекло — 100; кремнефтористый натрий — 15; тонкомолотый наполнитель — ПО; кислотостойкий песок — 330; полимерная добавка — 4,5.
В качестве полимерной добавки используется 30%-ный раствор фенолформальдегидной резольной смолы (ФРВ) в фуриловом спирте.

Для увеличения деформативности в полимерсиликатные композиции вводят латекс СКС-65, а для обеспечения высокой адгезии к керамике и шлакоситаллам — эпоксидную диановую смолу ЭД-20 (3 мае. ч.) и в качестве отвердителя — формамид.
Адгезия при отрыве полимерсиликатных композиций 3…5,5 МПа. При этом коэффициент стойкости адгезионного соединения после ЗОННОЙ серной кислоты 1…1Д5 (у обычного кислотоупорного раствора эти показатели соответственно 0,4…0,5 МПа и 0,9…1,1).
Крупноразмерные полимерсиликатные изделия получают из бетонных смесей. Примерный состав полимерсиликатного бетона (мае. ч.): жидкое стекло — 100; кремнефтористый натрий — 15; полимерная добавка (фуриловый спирт или смесь фурилового спирта с фурфуролом 1 : 1) — 4; гидрофобизирующая кремнийорганическая добавка — 3…4; тонкомолотый наполнитель — 150; песок кварцевый чистый — 230…250; щебень из кислотостойких пород крупностью 5…20 мм — 380…400. Такие полимерсиликатные бетоны имеют прочность 20 МПа и более.Подробнее:

Это растворы на кислотоупорном жидкостекольном вяжущем, применяемые для устройства антикоррозионных покрытий конструкций, которые в процессе эксплуатации подвергаются воздействию кислот.

В качестве вяжущего в этих растворах применяют жидкое стекло: натриевое с силикатным модулем 2,4…2,8 и плотностью 1,38… 1,40 г/см3 и калиевое с силикатным модулем З…3,2 и плотностью 1,30… 1,32 г/см3 (параграф 9.6). Заполнителем служит природный кварцевый или искусственный песок, получаемый дроблением кислотостойких горных пород (андезита, бештаунита, гранита). В песке не должно быть глинистых примесей, зерен карбонатных пород и примесей органических веществ.

В кислотоупорные растворы кроме песка вводят тонкомолотый наполнитель — порошок из кислотостойких пород (андезита, диабаза). В наполнителе должно быть не менее 70 % зерен размером до 0,075 мм.

Для повышения водостойкости используют специальные тонкомолотые добавки, содержащие реакционноспособный кремнезем — силикагель, диатомит, трепел, аглопорит, кислую золу ТЭС. Кислотостойкость наполнителей должна быть не ниже 96 %, при этом активного кремнезема (способного взаимодействовать со щелочью) должно быть 84. ..97 %. Расход активной добавки составляет примерно 5…22 % от массы тонкомолотого наполнителя.

Для повышения водонепроницаемости кислотоупорных растворов применяют полимерные добавки, например фуриловый спирт.

Для защиты от агрессивных воздействий окружающей среды настилку плиточных полов и облицовку стен выполняют на кислотоупорных растворах марки 150-200, которые состоят из вяжущего, заполнителя, наполнителя, отвердителя и добавок. Вяжущее — натриевое или калиевое жидкое стекло — представляет собой жидкость желтого или коричневого цвета. Заполнителем является либо природный кварцевый песок, либо искусственный, приготовленный из боя штучных керамических изделий, гранита и других кислотостойких горных пород. Крупность зерен песка должна быть не более 1,2 мм.

В качестве наполнителя используется тонкомолотый порошок из диабаза, андезита и других кислотостойких горных пород или кислотоупорного цемента, который вводят в состав раствора по отношению к песку в пропорции 1 : 1 или 1 : 3. Отвердитель — тонкоизмельченный порошок кремнефтористого натрия. Введение полимерных добавок — фурфурол, фуриловый спирт — придает покрытиям из кислотоупорных растворов плотность и непроницаемость при воздействии кислот, воды и других жидкостей. Составы растворов в строительной лаборатории с учетом агрессивности производственной среды. Например, кислотоупорные растворы могут иметь такой состав (мас. ч.): жидкое натриевое стекло — 1; кварцевый песок — 2; тонко-молотый порошок диабаза — 2; кремнефтористый натрий — 0,15; фуриловый спирт — 0,03.

Замес кислотоупорного раствора, затворяемого жидким стеклом, приготовляют в следующем порядке. Загружают в емкость для раствора дозированное количество песка, засыпают приготовленную заранее смесь из тонкомолотого наполнителя и отвердителя, тщательно перемешивают, затем заливают приготовленный заранее раствор жидкого стекла и полимерной добавки и вновь перемешивают до получения однородной массы. Удобоукладываемость приготовленного замеса определяют подвижностью, которая должна оставаться в пределах 4-5 см и способностью не расслаиваться при укладке па пористое основание. Порцию кислотоупорного раствора готовят в таком объеме, чтобы ее можно было израсходовать в течение 40 минут. По истечении этого срока приготовленная смесь начинает схватываться, теряет удобоукладываемость и становится непригодной для использования. Добавлять в приготовленный замес жидкое стекло, воду и наполнитель не разрешается.

Помещения, где приготовляют кислотоупорные растворы, должны быть сухими и чистыми с температурой воздуха не ниже 15 °С. Сухие смеси для растворов, затворяемых жидким стеклом, лучше приготовлять с запасом на несколько дней работы и хранить в сухом помещении, не допуская их загрязнения. Жидкое стекло перед употреблением процеживают через сито для удаления сгустков. Его температура должна быть не ниже 15 °С. Все сыпучие материалы для кислотоупорных растворов хранят раздельно в сухом помещении; жидкости — в герметически закрытой таре при температуре выше нуля.

Растворы кислотостойкие на основе жидкого стекла применяют для защиты строительных конструкций, работающих в условиях воздействия кислот, в соответствии с указаниями СНиП2. 03.11-85.

При приготовлении растворов кислотостойких в качестве вяжущего применяется жидкое стекло двух видов: натриевое с силикатным модулем 2,4 — 2,8 и плотностью 1,38 -1,40 г/см3 и калиевое с силикатным модулем 3,0 — 3,2 и плотностью1,30 — 1,32 г/см3.

В качестве заполнителя для раствора кислотостойкого следует применять природный кварцевый песок, а при его отсутствии — искусственный песок, получаемый из кислотостойких плотных пород (андезит, бештаунит, гранит и т.п.), а также из боя штучных керамических изделий. Предел прочности на сжатие естественного камня,применяемого для изготовления песка, должен составлять не менее 800 кгс/см2,водопоглощение — не более 2 %.

Крупность зерен песка не должна превышать 1,2 мм.Влажность песка допускается не более 2 %. Песок не должен содержать глинистыхпримесей, зерен карбонатных пород и примесей органических веществ.

Для растворов кислотостойких применяется в качестве тонкомолотого наполнителя порошок из кислотостойких пород (андезита, диабаза и т. п.). Допускается применение кислотостойкого кварцевого цемента типа II, при этом содержание зерен мельче 0,075 мм должно быть не менее 70 %.

В качестве отвердителя кислотостойких растворов применяется кремнефтористый натрий (в мелкоизмельченном состоянии) влажностью не более 1 %, содержащий Na2SiFe6 не менее 93 %.

Для повышения водостойкости растворов кислотостойких используются специальные добавки, содержащие реакционно способный кремнезем — силикагель, опал, кремень,халцедон, диатомит, трепел и т.п. Содержание SiО2 в добавках должно составлять 84 — 97 %, содержание «активного» кремнезема — 5 — 22 %.

Для повышения плотности и непроницаемости растворов кислотостойких применяются полимерные добавки: фуриловый спирт, фурфурол, смесь фурилового спирта сфурфуролом в соотношении 1:1, смесь фурилового спирта с водорастворимойфенолформальдегидной смолой резольного типа (ФРВ) в соотношении 7:3, а также парафин в виде эмульсии.

Состав раствора кислотостойкого подбирается на пробных замесах исходя из условий достижения требуемой плотности и подвижности растворной смеси в зависимости от особенностей конструкций и условий их эксплуатации.

До приготовления раствора порошкообразный наполнитель, кремнефтористый натрий и добавки, содержащие «активный» кремнезем, должны быть просеяны через сито № 03(476 отв/см2) и тщательно перемешаны в смесителе в заданной пропорции.

Соотношение между тонкомолотым наполнителем и песком принимается: при использовании натриевого жидкого стекла 1:1,5 — 1:3; калиевого стекла — 1:1.

Расход жидкого стекла подбирается на пробных замесах исходя из условия получения смеси требуемой подвижности. Подвижность раствора должна составлять 2 — 5 см, измеренная глубиной погружения стандартного конуса.

Содержание технического кремнефтористого натрия в растворе кислотостойком составляет 15 %массы жидкого стекла.

Расчет расхода исходных материалов на 1 м раствора кислотостойкого и на заданный объем замеса производится после установления необходимых количественных соотношений между тонкомолотым наполнителем, песком, кремнефтористым натрием и жидким стеклом.

Состав растворов кислотостойких приведен в таблице 1.

Таблица 1

Составляющие растворов кислотостойких	Расход материалов на 1 м раствора кислотостойкого, кг, на основе жидкого стекла
	натриевого					калиевого
	по составу
	№ 1	№ 2	№ 3	№ 4	№ 5	№ 6
Жидкое стекло	400	405	460	400	400	420
Кремнефтористый натрий	60	60	80	60	60	63
Тонкомолотый наполнитель	440	420	800	440	440	875
Песок кварцевый с влажностью не более 2 %	1320	1325	800	1320	1320	875
Добавка, содержащая «активный» кремнезем	—	21	—	—	—	—
Фуриловый спирт	—	—	13	—	—	—
Парафин	—	—	—	8	—	—
Фуриловый спирт + смола ФРВ в соотношении 7:3 по массе	—	—	—	—	24	—
*Примечание* — Кислотостойкие составы № 1 и № 6, приведенные в таблице, применяются при воздействии кислот средних и высоких концентраций. Состав № 6 следует применять при постоянном воздействии серной, фосфорной, уксусной, хромовой кислот, натриевые соли которых образуют кристаллогидраты с большим содержанием воды, которая может привести к растрескиванию растворов. Составы № 2 — 5 применяются при воздействии кислот любых концентраций, а также при попеременном воздействии: кислота — вода.

Материалы, применяемые для приготовления растворов кислотостойких, должны храниться в крытых складах.

Помещение,в котором производится подготовка материалов и приготовление растворной смеси,должно быть чистым и сухим. Температура воздуха в помещении не должна быть ниже+10 °С.

Составляющие растворной смеси дозируются по массе, жидкое стекло — по объему (с учетом его плотности).

Перемешивание растворной смеси производится в специально отведенных для этого растворосмесителях принудительного действия.

Приготавливать в ручную раствор кислотостойкий можно только при небольших объемах (до 0,1 м3).

Замес раствора кислотостойкого должен приготавливаться в таком количестве, чтобы егоможно было израсходовать в течение 40 мин. Не разрешается применять загустевший или расслоившийся раствор.

Загрузка материалов в растворосмеситель производится в следующем порядке: вначале загружается песок, затем предварительно приготовленная смесь тонкомолотого наполнителя с кремнефтористым натрием и добавкой, содержащей «активный»кремнезем (при приготовлении раствора состава № 2 таблицы 1 настоящего описания), после чего все составляющие перемешиваются 3 — 4 мин. К предварительно перемешанной смеси добавляется требуемое количество жидкого стекла и производится дополнительное перемешивание в течение 3 — 5 мин.

При приготовлении раствора состава № 4 (таблица 1) вместо жидкого стекла к сухой смеси добавляется жидко стекольно-парафиновая композиция, предварительно приготовленная в следующем порядке: составляют смесь из 6 — 8 ч. парафина по массе, 1 ч. по массе эмульгатора — мыла и такого количества воды, которое необходимо для полного растворения эмульгатора — обычно 3 — 5 ч. по массе.Смесь расплавляют и кипятят до получения однородной пасты. Расслоение пасты не допускается. Полученную пасту вводят в заранее отмеренное количество жидкого стекла из расчета требуемого содержания парафина в жидкостекольно-парафиновой композиции и размешивают в смесителе.

Для приготовления раствора кислотостойкого с добавкой фурилового спирта (состав № 3 таблицы 1)к требуемому для замеса количеству жидкого стекла добавляют при постоянном перемешивании фуриловый спирт и перемешивают до достижения однородной смеси.

При приготовлении раствора кислотостойкого состава № 5 (таблица 1)фуриловый спирт предварительно смешивают со смолой ФРВ в соотношении 7:3 по массе.

Растворные смеси должны быть совершенно однородными и иметь требуемую подвижность. Не разрешается добавление в готовый замес жидкого стекла, воды или наполнителя.

Бетонная поверхность, на которую наносится покрытие, должна быть тщательно очищена отрыхлых частиц и загрязнений, а металлическая — от ржавчины и окалины. Защищаемая поверхность должна быть предварительно слегка смочена жидким стеклом.

Твердение растворов кислотостойких должно происходить в воздушно-сухих условиях при температуре не ниже 10 °С и относительной влажности воздуха 60 — 65 %.

Для повышения водостойкости раствора кислотостойкого следует через двое суток производить окисловку швов футеровки двукратной обработкой серной кислотой 25 -40 %-ной концентрации.

Растворы кислотостойкие не должны подвергаться эксплуатационному воздействию кислот и воды в течение не менее 10 суток с момента укладки.

Пределпрочности при сжатии раствора кислотостойкого должен быть не менее 150 кгс/см2,раствора с добавкой фурилового спирта — не менее 200 кгс/см2. Адгезия к бетону, керамике, металлу — не менее 20 кгс/см2.

Кислотостойкость растворов определяется сравнением предела прочности при сжатииобразцов после 10-дневного пребывания в кислой агрессивной среде, воздействиюкоторой подвергается конструкция в производственных условиях, с прочностьюобразцов воздушного хранения в том же возрасте. Коэффициент кислотостойкости К, %, вычисляется по формуле

где R1 — прочность на сжатие эталонныхобразцов, хранившихся в воздушно-сухих условиях при температуре 15 ± 5 °С иотносительной влажности воздуха 60 — 65 %;

R2 — прочность на сжатиеобразцов после пребывания в кислоте.

Водостойкость растворов кислотостойких определяется в случае попеременного воздействия на конструкции или аппараты кислот и воды сравнением предела прочности на сжатие образцов после 10-дневного пребывания в воде с прочностью образцов воздушно-сухого хранения в том же возрасте.

Коэффициентводостойкости В, %, вычисляется поформуле

где R1 — прочность на сжатиеобразцов воздушно-сухого хранения;

R2 — прочность на сжатиеобразцов после хранения в воде.

Коэффициентводостойкости не должен быть ниже 85 %.

Контроль плотности растворов кислотостойких производится определением керосинопоглощения затвердевшего раствора, согласно ГОСТ 12730. 1.

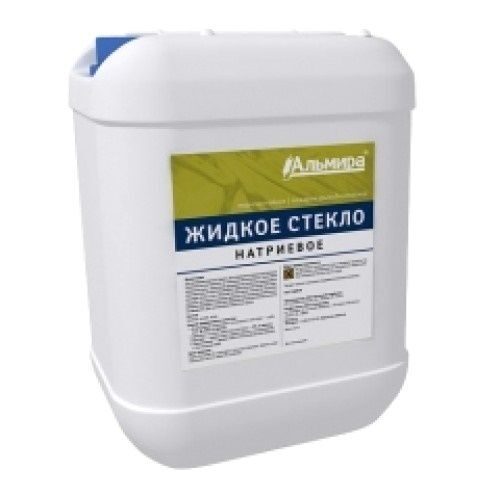

Клей Жидкое стекло натриевое для склеивания и гидроизоляции 15 кг

Клей Жидкое стекло натриевое для склеивания и гидроизоляции

Область применения:

Жидкое натриевое стекло предназначено для склеивания и связки различных строительных материалов, закрепления фундаментов различных сооружений от грунтовых вод;

для склеивания и пропитки бумаги и картона, а так же стеклянных и фарфоровых изделий;

для пропитки различных деревянных изделий с целью придания им огнеупорности и долговечности.

В качестве добавки к цементным растворам при гидроизоляции полов, стен и перекрытий подвальных помещений.

Внешний вид – густая жидкость серого цвета

Плотность – не менее 1,4 гр/см3

Расход – 0,15-0,3 кг/м2.

Рекомендации к применению:

• Обрабатываемую поверхность очистить от загрязнений, просушить. При нанесении в качестве клея наносить кистью или валиком. При добавлении в сухие строительные растворы, расход — 1л жидкого стекла на 10л раствора.

• в качестве грунтовки для поверхности стяжки: жидкое стекло и цемент смешать в соотношении 1: 1.

• в качестве гидроизоляции для бетонных колодцев: обработать стенки колодца жидким стеклом, затем покрыть раствором жидкого стекла, цемента и песка в соотношении 1: 1: 1. Особое внимание при гидроизоляции следует обратить на места стыков бетонных колец.

• для приготовления водостойкой штукатурки: смешать цемент и песок в соотношении 1: 2,5 и развести полученную смесь 15% раствором жидкого стекла.

• для приготовления раствора для кладки и ремонта наружных частей дымовых труб, печей и каминов: смешать цемент и песок в соотношении 1: 3 и развести полученную смесь 10-15% раствором жидкого стекла.

• для гидроизоляции стен, полов, перекрытий, подвальных помещений, устройства бассейнов и других гидроизоляционных работ растворготовится из соотношения: жидкое стекло 1 часть — бетонного раствора 10 частей: литр жидкого стекла на 10 л раствора.

• в качестве клея- 200-400 г на 1 м2

Время полного высыхания 48 часов.

Хранение:

12 месяцев в плотно закрытой упаковке при температуре выше 0. Возможно хранение при отрицательной температуре -18C не более одного месяца.

Характеристика:

Производитель

ХимТоргПроект

Страна производителя

РОССИЯ

Цвет

серый

Область применения

для наружных и внутренних работ

Состав,

силикатный / соединение натрия и кальция

Готовность к применению

готов к применению

Способ нанесения

кисть / валик

Время полного высыхания (ч)

Тип работ

внутренние работы / наружные работы

Защита от плесени, грибка

Нет

Тип поверхности

бетон / стекло / фарфор / минеральные поверхности / бумага / картон

Технические характеристики:
Время высыхания одного слоя при +20ºС не более: 24 часов.
