Расход песка и цемента на 1 м3 раствора для стяжки: Сколько надо цемента и песка на куб раствора для стяжки пола?

Расход материала на стяжку пола

/blog/

materiali-dlya-styazhki

Материалы для стяжки

Если Вы всё-таки уверены в своих силах и готовы выполнить работы по устройству полусухой стяжки ручным методом, то это статья для Вас! Полусухая стяжка – один из наиболее распространенных вариантов выравнивания пола под финишную отделку. Но обычная трудность, которая возникает при ее устройстве – правильный расчет количества материалов и определение итоговой стоимости полусухой стяжки. Ведь, например, цемент – скоропортящийся материал, поэтому его следует покупать ровно столько, сколько необходимо для завершения работ. Тем более, ничего хорошего нет в том, если останется лишний раствор – его все равно придется выкинуть.

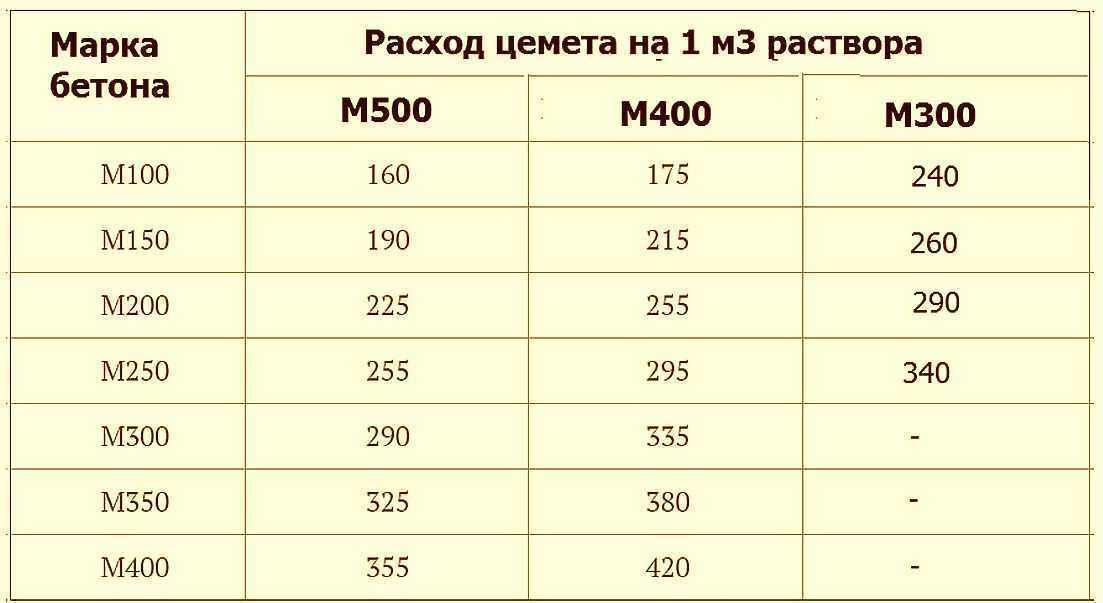

Начнем с выбора цемента. Чем более тяжелое финишное покрытие будет использоваться и чем выше нагрузка на него, тем более высокой марки цемент следует выбрать.

• М400 – 350 кг;
• М500 – 250 кг.

Считаем расход цемента

В зависимости от площади, которую нам необходимо залить (а точнее общего объема), будет напрямую зависеть и расход материалов. Так что начнем с расчета объема. То есть, если мы планируем залить 100 квадратных метров поверхности (общая площадь квартиры) с толщиной стяжки 6 см, то планируемый общий объем раствора будет равен 100х0,06=6 м3. То есть несложно посчитать, что при условии использования цемента М500 нам понадобится 250х6=1500 кг цемента. Из расчета 50 кг в мешке получается чуть больше 30 мешков.

Считаем количество песка, воды и фибры

Так как в состав полусухой стяжки пола входят еще песок, вода и фибра, нам нужно посчитать и их количество. Песок стоит использовать только мытый 1-го класса с минимальными примесями глины, естественной влажности и крупной фракции, равной 2,2-3мм. Учитывая усадку песка, равной коэффициенту 1,15, то на 6 м3 готовой смеси необходимо 1,15х6=6,9 м3 песка. Расход воды составляет 120 литров на 1м3 смеси, соответственно на весь объём уйдет порядка 800 литров. Расход фиброволокна от 0,7 до 1 кг на куб раствора.

Расчет на 1м

Конечно, едва ли вы найдете место и время для того, чтобы самостоятельно разом залить 100 м2 квартиры. Но, руководствуясь вышеприведенными расчетами, легко сможете пересчитать расход полусухой стяжки на 1 м2 (при учете толщины 6 см) – просто разделите все значения на 100. Ну а чтобы посчитать, сколько смеси и материалов необходимо для заливки 1 см толщины – разделите еще все на 6.

Советы по приготовлению смеси

Раствор для заливки лучше всего готовить небольшими порциями – исходя из объема имеющейся в наличии емкости. Сначала тщательно перемешиваем сухую смесь, а потом понемногу доливаем в нее воды, не переставая перемешивать. Старайтесь использовать свежеприготовленный раствор как можно быстрее. В случае начала его засыхания – добавьте немного воды и тщательно перемешайте. Не используйте раствор, который простоял долгое время.

Рассчитываем расход цемента и песка на стяжку пола + Видео

Цемент – материал портящийся, поэтому для работ всегда хочется покупать свежую партию, да так, чтобы лишних мешков не оставалось. Поэтому важно заранее рассчитать расход цемента на стяжку пола или на другие виды работ.

Расход цемента на стяжку пола – от чего зависит?

Перед тем, как углубиться в расчеты, важно понять, для какой стяжки какой цемент выбрать, а также учесть финальное покрытие и такой критерий, как проходимость. Например, под монтаж керамогранита необходимо выбирать только самый прочный цемент. Материал, который вполне подойдет для квартирного ремонта, никак нельзя использовать для стяжки в будущем офисе или магазине, где проходимость в разы выше, хотя обратный порядок не исключен.

Немного о маркировке – “читать” этикетку мешка с цементом довольно легко, если понимать условные обозначения. Цифра после буквы М обозначает прочность камня, изготовленного из такого материала, а вернее какую именно предельную нагрузку он способен выдержать в кг на 1 см³. Например, М400 обозначает, что 1 см³ полученного из порошка камня способен выдержать нагрузку до 400 кг. Последнее время производители практически не выпускают цемент ниже М300, хотя для квартирного ремонта подойдет и М200 – судя по всему, спрос на такую марку крайне низок, поскольку вполне естественно желание при ремонте применять прочные материалы, пусть даже их прочность будет, что называется, с запасом.

Чаще всего покупают материал марки М400, а максимальная марка, применяемая в строительстве – М700. На этикетке вы встретите и другие зашифрованные символы, например, букву “Д” с цифрами. Это обозначение говорит нам о процентном содержании различных добавок, то есть Д0 обозначает полное их отсутствие, а Д10 будет значить наличие 10 % добавок. Впрочем, наличие дополнительных компонентов отнюдь не ухудшает качество цемента, а наоборот, может его повысить! Особенно это касается влагостойкости и морозостойкости.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Калькулятор цемента. Вы легко сможете рассчитать необходимое количество цемента.

Аббревиатура “ГФ” укажет на гидрофобность цемента (то есть такой материал гораздо лучше противостоит действию влаги во время транспортировки и хранения), буквы “БЦ” – это белый цемент, а “СС”  обозначает сульфатостойкость материала, то есть способность длительное время переносить агрессивное сульфатное воздействие, которое возникает при попеременном оттаивании и замораживании. О наличии пластифицирующих добавок (повышающих пластичность материала) свидетельствуют буквы “ПЛ”, тогда как “ВРЦ” подскажет вам, что перед вами расширяющийся водонепроницаемый цемент.

Расчет цемента и песка на стяжку – калькулятор в уме

Для десятисантиметрового слоя расход цемента на стяжку на 1 м² – один пятидесятикилограммовый мешок цемента М400. Чтобы сделать более точный расчет цемента и песка на стяжку, калькулятор не нужен – все вычисления достаточно просты. Например, у нас есть площадь 60 м², и мы хотим сделать стяжку высотой не более 6 см (0,06 м). Формула будет следующей: 60 м² * 0,06 м = 3 м³ раствора. Дальнейшие расчеты немного усложняет тот факт, что во время смешивания компонентов с водой мельчайшие частицы цемента и песка заполняют пустоты, и в итоге объем полученного раствора будет меньше, чем объем потраченных на него материалов.

Так, известно, что на 1 литр уходит 1,4 кг цемента, то есть в пятидесятикилограммовом мешке будет всего 36 литров, а значит, в готовом растворе будет не хватать около 25-30 % объема!

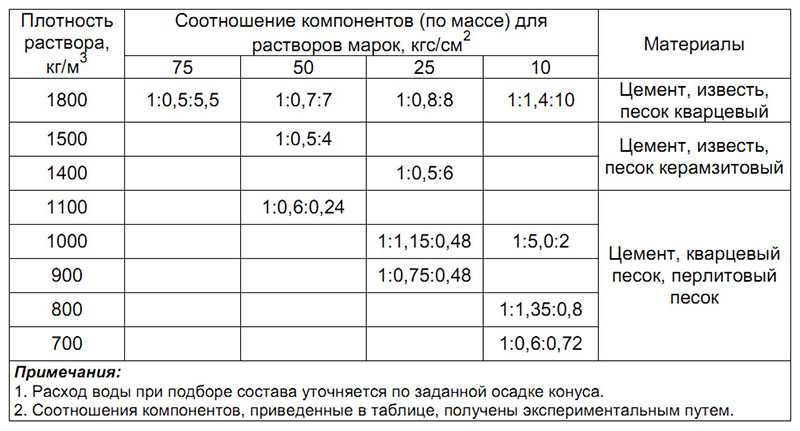

Это значение можно высчитать, лишь зная точные характеристики песка, применяемого в растворе. Вряд ли вы будете обладать такими сведениями, поэтому проще всего высчитывать нужные нам значения без усадки и уже к ним добавить приблизительный объем материалов для ее нейтрализации.  В одном кубе цемента 1300 кг, то есть нам для того, чтобы получить чистый вес цемента нужно 1300*0,6 = 780 кг. В кубе песка приблизительно 1550-1700 кг веса, в зависимости от его плотности и влажности, для расчета возьмем среднее значение 1625, если не знаем точного веса. 1625 *2,4 = 3900 кг песка.

Еще раз пройдемся по решению:

• 60 м² (площадь под стяжку) * 0,06 м (толщина стяжки) = 3 м³ (всего раствора)
• 3 м³ : 5 (количество частей всего) = 0,6 м³ (объем одной части)
• 0,6 м³* 4 (количество частей песка) = 2,4 м³ (объем песка)
• 1625 (средний вес сыпучего строительного песка в кг на 1 м³) *2,4 м³ = 3900 кг (песка)
• 1300 (средний вес цемента в кг на 1 м³) *0,6 м³  = 780 кг (цемента)

Рассчитываем количество материалов, необходимых на усадку (приблизительно):

• 3900 *0,25 = 975 кг (дополнительно песка)
• 780 *0,25 = 195 кг (дополнительно цемента)

Всего:

• 3900 + 975 = 4875 кг (песка)
• 780 +195 = 975 кг (цемента)
• 975: 50 (кг в одном мешке цемента) = 19, 5 (мешков цемента)

То есть всего на 3 куба стяжки нам понадобиться 4875 кг песка и 975 кг цемента, или 19,5 мешков. Если вы ищете ответ на вопрос, как рассчитать количество цемента для стяжки, вам достаточно подставить в вычисления свою площадь под стяжку и ее желаемую толщину, чтобы подсчитать, сколько вам понадобится материалов.

Стяжка пола по классической технологии – делаем пошагово

Итак, расход цемента мы выяснили, не лишним будет узнать или напомнить, как происходит процесс заливки пола. В самой работе нет ничего сложно, нужно лишь следовать технологии. Заливку лучше всего осуществлять с напарником – пока вы будете ровнять стяжку, он успеет подготовить новую порцию раствора. Нельзя оставлять работу на половине – в одном помещении стяжка должна быть сделана за один подход.

Как сделать стяжку пола по классической технологии — пошаговая схема

Шаг 1: Очистка пола

Поверхность под заливку нужно тщательно очистить не только от строительного мусора, но и от пыли и грязи. Для этого можно воспользоваться металлической щеткой или как минимум жесткой метлой.

Шаг 2: Заделываем пустоты и трещины

Если в полу присутствуют пустоты или крупные трещины, их необходимо предварительно заделать, лучше всего полиуретановой пеной.

Шаг 3: Разметка пола и установка маяков

Необходимо определить верхние точки пола, в наивысшей точке минимальная толщина стяжки должна быть не менее 0,8 см, иначе она будет крошиться. Для точности в наивысшую точку вкручиваем саморез, оставляя на поверхности нужную нам «шляпку», и ввинчиваем саморезы по всей длине расположения направляющих маяков. Поставив направляющие на саморезы, с помощью нивелира проверьте их ровность и в случае надобности отрегулируйте высоту.

Шаг 4: Готовим смесь

Высчитываем нужный нам объем раствора для данной площади и готовим первую порцию смеси. Пока мешается раствор, необходимо, не жалея воды, обрызгать пол для лучшего сцепления стяжки и поверхности. Иногда пол предварительно грунтуют, но это не обязательно.

Шаг 5: Заливка

Заливать раствор нужно с противоположного к выходу угла комнаты. С помощью правила и маяков стяжку равняют, постепенно передвигаясь к выходу. Залитый смесью пол на 12 часов укрывают полиэтиленом.

Шаг 6: Затирка

После истечения 12 часов стяжку можно затирать терками. Маяки демонтируются, а оставшиеся после них полосы заделываются тем же раствором.

• Автор: Михаил Малофеев
• Распечатать

Оцените статью:

(3 голоса, среднее: 4.7 из 5)

Поделитесь с друзьями!

Сухой бетон – что такое сухой цементный раствор?

04 — 01 — 2022

Советы

Соблюдение определенных пропорций при замешивании бетонного раствора является ключевым фактором, так как от этого зависят физические свойства стяжки. Чем больше воды мы используем в бетонном растворе, тем более текучим он будет, но в то же время после высыхания потеряет свою прочность. Общее правило – добавлять в бетонную смесь как можно меньше воды, но при уходе за ней использовать как можно больше воды. Так что же такое сухой цементный раствор, т.е. сухой бетон? Почему стоит помнить о водоцементном соотношении? На эти и другие вопросы мы ответим в сегодняшней статье!

СУХОЙ БЕТОН — ОПРЕДЕЛЕНИЕ

Сухой цементный раствор изготавливается из тех же ингредиентов, что и традиционная бетонная смесь, но с меньшим содержанием воды. Такая консистенция делает приготовленную смесь более рыхлой и комковатой, чем классические бетонные растворы с более жидкой консистенцией. Как следствие, сухой бетон не подходит, т.е. подача бетона насосом. Для изготовления сухих строительных смесей чаще всего используют бетон классов В7,5, В10 и В15. Кстати, ознакомьтесь с другими марками бетона и узнайте, что такое автобетоносмеситель. Стоит упомянуть, что сухой бетон более хрупок, чем обычный бетон, который, тем не менее, не теряет своих ключевых свойств для строительной отрасли, ведь не имеет большого значения для элементов, лишь выравнивающих и стабилизирующих рельеф местности.

СУХОЙ РАСТВОР — ПРИМЕНЕНИЕ

Сухой бетон в основном используется в местах, где он будет соприкасаться с землей, потому что он будет собирать из него воду, необходимую для связывания раствора (процесс гидратации). Поэтому сухой цементный раствор используется во всех подконструкциях, шпалах или для стабилизации грунта. Где еще используется сухой бетон? Оказывается, его можно использовать для заливки фундамента, под бордюры и бордюры, при устройстве проезда и для брусчатки. Кроме того, специальный сухой бетон используется для строительства дорог по так называемой технологии ЖБТ (армированный цементобетон). Благодаря этой технологии строительство дорог происходит очень быстро, а различные виды катков используются в основном для механического уплотнения их поверхности.

Заливка сухого цементного раствора выглядит несколько иначе, чем в случае классической стяжки. Здесь важно использовать поверхностный или погружной вибратор (например, вибраторы для бетона), а также рекомендуется опрыскивать поверхность сухого бетона водяным туманом (избегайте воды под давлением, чтобы случайно не вымыть заполнитель). ). Как забор воды из грунта, так и подача ее в виде рассеянного тумана снижают прочность стяжки, но в то же время сухой бетон можно заливать прямо на грунт, что делает его идеальным для стабилизации грунта.

Сухой бетон — подготовка

для получения 1 м ³ из B10 Dry Boncete, нам нужно:

• 190 кг цемента
• 840 кг песка
• 1230 кг ГВАЛА
• 150 LITERS of Water
• 1230 кг GAVE

  Мы должны очень точно следовать инструкциям на этикетке, потому что добавление слишком большого количества воды снизит конечную твердость и прочность бетона. Для приготовления сухого бетона чаще всего используют различные виды бетономешалок, но в качестве временной емкости сгодится и обычная тачка или ведро. Тем не менее, независимо от способа замешивания, мы должны постоянно наблюдать за изменением консистенции раствора. Сколько стоит сухой бетон? В зависимости от используемого материала и класса выбранного бетона мы заплатим примерно 180-220 злотых за 1 м3 сухого цементного раствора.

  ЧТО ТАКОЕ ВОДОЦЕМЕНТНОЕ СООТНОШЕНИЕ?

  Водоцементное отношение (в/ц) – отношение содержания воды к содержанию цемента в бетонной смеси. Соотношение в/ц для сухого бетона должно быть 0,5. Только тогда эта смесь будет отличаться высокой морозостойкостью, долговечностью и малой усадкой. Большее соотношение будет означать ухудшение физических свойств.

  БЕТОННОЕ ОБОРУДОВАНИЕ И МАШИНЫ

  В нашем магазине вы можете купить профессиональное оборудование, необходимое для обработки полов и бетонных элементов. Мы рекомендуем, например, виброплиты для бетона, бетонные фрезы, промышленные затирочные машины для бетона, ручные фрезы, мобильные пилы по бетону, электрические молотки и отбойные молотки. У нас есть оборудование только известных брендов, таких как Husqvarna, Wacker Neuson, Bosch, Milwaukee, Enar или Altrad Belle.

  Проектирование полимер-модифицированных растворов и бетонных смесей — Портал гражданского строительства латекс-модифицированный бетон (LMC).

  Он определяется как портландцемент и заполнитель, объединенные во время смешивания с органическими полимерами, диспергированными или редиспергированными в воде. Эта дисперсия называется латексом; органический полимер представляет собой вещество, состоящее из тысяч простых молекул, объединенных в большие молекулы. Простые молекулы известны как мономеры, а реакция их объединения называется полимеризацией. Полимер может быть гомополимером, если он получен полимеризацией одного мономера, или сополимером, когда полимеризованы два или более мономера.

  Из различных растворов и бетонов, модифицированных полимерами, растворы и бетоны, модифицированные латексом, обладают превосходными свойствами, такими как высокая прочность на растяжение и изгиб, отличная адгезия, высокая водонепроницаемость, высокая стойкость к истиранию и хорошая химическая стойкость по сравнению с обычным цементным раствором и бетоном. Соответственно, они широко используются во многих специализированных применениях, в которых до сих пор в меньшей степени использовались обычные цементные растворы и бетоны.

  В этих применениях латекс-модифицированные растворы широко используются, а не латекс-модифицированный бетон с точки зрения баланса между их характеристиками и стоимостью.

  Латексно-модифицированный бетон широко используется в области ремонта, восстановления поверхности или облицовки поврежденных мостовых пролетов в течение последних 30 лет из-за простоты выполнения, отличной адгезии к бетонному основанию, высокой стойкости к замораживанию и оттаиванию и устойчивость к проникновению хлоридов. В частности, в США с 1957 года с использованием модифицированного латексом бетона были восстановлены сотни настилов мостов. Успешно используются пол/стяжки/покрытия толщиной до 100 мм.


  Объявления

  Латексно-модифицированный раствор и бетон ни в коем случае нельзя укладывать при температуре ниже 50°С и выше 300°С. При применении на больших площадях рекомендуется предусмотреть швы шириной около 15 мм с интервалом от 3 до 4 м. Как правило, полимерный латекс, используемый в качестве модификаторов цемента, не токсичен и является безопасным в обращении материалом. Следовательно, они не требуют особых мер предосторожности.
  Материалы:

  Материалы, используемые в модифицированных латексом строительных растворах и бетонах, такие же, как те, которые используются в обычном портландцементном растворе и бетоне.


  Цементы:

  Обыкновенный портландцемент широко используется для латекс-модифицированных строительных растворов и бетонов. В соответствии с их применением, другие портландцементы, такие как портландцемент с высокой ранней прочностью, портландцемент со сверхвысокой ранней прочностью, сульфатостойкий портландцемент, портландцемент с умеренной температурой и белый портландцемент, смешанный цемент и сверхвысокопрочный цемент работают. Воздухововлекающий цемент не следует использовать из-за воздухововлечения из-за добавления латекса.

  Полимерные латексы:


  В частности, коммерческие латексы, широко используемые в мире, представляют собой стирол-бутадиеновый каучук (SBR). По оценкам, только в США более 9000 настилов мостов защищены системой SBR Latex, полихлоропреновым каучуком (CR), полиакриловым эфиром (PAE), поли (этилен-винилацетатом) (EVA) и поли(винилиденхлоридом-винилхлоридом) ( сополимеры ПВДХ. Большинство коммерческих полимерных латексов для модификаторов цемента содержат подходящие противовспенивающие вещества и обычно могут использоваться без добавления противовспенивающих веществ во время смешивания.

  Порошковые эмульсии:
  В настоящее время коммерчески доступными порошкообразными эмульсиями являются VA/VeoVa, поливинилацетат-винилверсат и EVA, полиэтилен-винилацетат. Как правило, порошкообразные эмульсии смешивают в сухом виде со смесями цемента и заполнителей с последующим влажным смешиванием с водой. При мокром замесе порошкообразные эмульсии реэмульгируют, при необходимости в мокрую смесь добавляют пеногаситель. Отверждение модифицированной системы аналогично отверждению латекс-модифицированных систем.

  Заполнитель:
  Мелкие и крупные заполнители, такие как речной песок и гравий, дробленый песок и камень, кварцевые пески и искусственный легкий заполнитель, рекомендуемые для обычного цементного раствора и бетона, используются для латекс-модифицированного раствора и бетона.

  В целях коррозионной стойкости можно использовать также кварцевый песок и кремнистый щебень. Следует избегать использования заполнителей с избыточным содержанием воды, так как не будет достигнуто требуемое соотношение полимер-цемент.


  Рекламные объявления

  Пропорции смеси:
  Пропорции смеси большинства растворов, модифицированных латексом, находятся в диапазоне содержания цемента; соотношение мелкого заполнителя = от 1:2 до 1:3 (по массе), полимерцементное соотношение от 5 до 20% и водоцементное отношение от 30 до 60% в зависимости от требуемой удобоукладываемости.

  Пропорции смеси большинства латекс-модифицированных бетонов не могут быть легко определены таким же образом, как пропорции латекс-модифицированных строительных растворов, поскольку при составлении смеси необходимо учитывать множество факторов. Обычно полимерцементное отношение латекс-модифицированного бетона составляет от 5 до 15%, а водоцементное отношение от 30 до 50%. Система расчета рациональной смеси для латекс-модифицированного бетона описана ниже:

  Этот состав смеси действителен для следующих условий:
  Типы используемых материалов:

  Цемент

  Типы цемента	:	OP Марка 53 по IS: 12269-1987.
  Типы агрегатов	:	Песок речной зон II и III по IS: 383-1970. В нем не должно быть частиц крупнее 2,5 мм.
  Речной гравий	:	5-20 мм и 5-10 мм т.е. фракция 20 и 10 мм недробленый заполнитель в соответствии с IS: 383-1970. (как насыщенные, так и сухие заполнители)
  Полимерные латексы	:	коммерческие полимерные латексы, независимо от типа полимера (содержащие пеногасители)

  Диапазон пропорций при практическом использовании:

  Единица содержания цемента (C)	:	От 250 до 400 кг/м 3 для максимального размера заполнителя 20 мм
  Соотношение полимер-цемент (П/Ц)	:	От 0,05 до 0,20 (от 5 до 20 мас. % полимера по отношению к цементу)
  Водоцементное отношение (В/Ц)		От 0,30 до 0,50 (от 30 до 50 мас.% воды по отношению к цементу)
  Оползень		от 50 мм до 200 мм
  Прочность на сжатие (fck)		От 200 до 600 кг/см 2
  Воздух (по объему)		2% заполнителя размером не более 20 мм 3 % заполнителя размером не более 10 мм

  Процедура определения состава смеси латекс-модифицированного бетона осуществляется в соответствии со следующими этапами:

  Этап 1: Определяются требуемая удобоукладываемость свежего латекс-модифицированного бетона и характеристики затвердевшего латекс-модифицированного бетона. соответствующие его полевым приложениям.

  Этап 2: Соотношение полимер-цемент (П/Ц) для придания требуемых свойств определяется на основании информации, приведенной в каталогах, и технических данных производителей полимерных латексов для модификаторов цемента. Одновременно определяется соотношение связующее-пористость для удовлетворения требуемых fck и P/C с использованием уравнения для прогнозирования прочности на сжатие.

  Этап 3: Прогноз прочности на сжатие: (2 дня во влажном состоянии, 3 дня во влажном состоянии и 10 дней в сухом состоянии) – Независимо от типа полимера, прочность на сжатие латекс-модифицированного бетона можно прогнозировать при соотношении полимер-цемент 5, 10, 15. и 20 % при использовании отношения связующее-пористость (q) следующим образом:

  Отношение полимер-цемент % fck
  5 657 q – 40
  10 595 q – 88
  15 474 q – 63
  20 423 q – 88

  Шаг 4: Водоцементное отношение (В/Ц) и удельная доля цемента (Ц) оцениваются путем введения определенного q из таблиц 1 и 2.

  Этап 5: По количеству цемента и В/Ц определите содержание воды на м ³ бетона для заполнителя размером не более 20 мм. Для максимального размера заполнителя 10 мм необходимо увеличить 10% воды.
  Полученная вода корректируется после первой попытки осадки, см. Шаг. 12.

  Шаг 6: Определите количество полимера для смеси.

  Шаг 7: Отрегулируйте воду затворения из воды в полимере.

  Шаг 8: Из таблиц 3 и 4 определите плотность бетона, модифицированного латексом.

  Этап 9: Рассчитайте общее содержание заполнителя в смеси
  Плотность – (цемент + латекс + вода)

  Этап 10: Рассчитайте содержание песка по таблице 5.

  Этап 11: Крупный заполнитель = общее количество заполнителей – песок

  Шаг 12: Отрегулируйте содержание воды после фактических испытаний на осадку для требуемой удобоукладываемости. С тем же В/Ц определили новое содержание цемента, а затем пересмотрели другие пропорции смеси.

  Пример:
  Рассчитайте количество различных материалов, необходимых для приготовления смеси для модифицированного латексом бетона для антикоррозионного покрытия пола.
  Цемент: OPC 53 Марка
  Заполнители: Речной песок зоны II, удельный вес 2,65 и речной фракционированный гравий 5-20 мм, удельный вес 2,65.
  Модификатор цемента: латекс SBR, общее содержание твердых веществ 47,2%, удельный вес общего содержания твердых веществ, т. е. полимера 1,01
  Требуемая осадка: 100 мм
  Требуемая прочность на сжатие (fck) = 400 кг/см ²
  Отношение полимер-цемент (P/ C): В соответствии с требуемой химической стойкостью 15% (на основании данных о химической стойкости, приведенных в каталоге. Латекс SBR.
  Минимальное количество цемента в смеси 320 кг/м ³
  Максимальное соотношение свободного В/Ц = 0,45
  Расчеты:
  Прогноз прочности на сжатие: Замена
  fck = 400 кг/см ² и P/C = 15%
  474 q – 63 = 400, следовательно,
  q = (400 + 63)/474
  q = 0,98
  Оценка содержания В/Ц и цемента по таблицам 1 и 2
  В/Ц отношение = 43%
  Цемент = 330 кг/ м ³
  Расчет воды для смеси
  330 x 0,43 = 142 кг/м ³
  Расчет полимера
  15/100 x 330 = 49,5 кг/м ³
  Так как удельный вес полимера и воды составляет 1,01 и 1,00 соответственно.
  Коэффициент контроля оседания = (49,5/101) + (142/1,00) = 191 кг/м ³
  Поскольку общее содержание сухих веществ в латексе SBR составляет 47,2%, необходимое количество латекса составляет 49,5/0,472 = 105 кг/м. м ³
  В котором 55 кг воды,
  Следовательно, чистая смесь воды = 142 – 55 = 87 кг/м ³
  Плотность из таблицы 4 = 2335 кг/м ³
  заполнителей = 2335 – 191 – 330 = 1814 кг/м ³
  песок из таблицы 5 для пробы допустим 42%
  песок = 1814 x 0,42 = 762 кг/м ³
  заполнитель = 1814 – 762 = 1052 кг/м 9050

  3

  3 3

  3 3
  Поэтому необходимое количество материалов на м ³ бетона на основе насыщенных и сухих заполнителей для первого испытания в этом примере будет таким, как указано ниже:
  Цемент OPC 53 Марка = 330 кг/м ³
  SBR Латекс = 105 кг/м ³
  Вода = 87 кг/м ³
  Речной песок = 762 кг/м ³
  Речной гравий = 1052 кг/м ³
  Плотность = 2336 кг/м ³

  Табл. 1
  Отношение связующее-пористость и соотношение В/Ц с различным соотношением П/Ц

  Отношение связующего к пустоте q (по объему)	В/Ц соотношение %
  	Соотношение P/C %
  	5	10	15	20
  0,7	45
  0,8	40	47
  0,9	35	42	47	50
  1,0	30	37	42	45
  1. 1		32	37	40
  1,2			32	35
  1,3				30

  Табл. 2 Соотношение вяжущее-пористость и цементный бетон с различным соотношением P/C

  Отношение связующего к пустоте ? (по объему)	Удельное содержание цемента кг/м 3
  	Отношение P/C %
  	5	10	15	20
  0,60	250
  0,65	275
  0,70	310
  0,75	340	250
  0,80	375	290
  0,85	400	325	250
  0,90		350	275
  0,95		380	315
  1,00		400	345	250
  1,05			385	275
  1. 10			400	315
  1,15				360
  1,20				400

  Примечание: 1. Содержание цемента указано для речного гравия размером не более 20 мм. Для максимального размера речного гравия 10 мм содержание цемента увеличилось до 15% в каждом случае.

  2. Должны быть приготовлены пробные смеси для проверки удобоукладываемости, плотности и прочности, при необходимости смесь должна быть изменена в соответствии с требуемыми спецификациями.

  Таблица. 3 Расчетная плотность во влажном состоянии полностью уплотненного латексного бетона (кг/м ³ ), максимальный размер заполнителя 10 мм

  Коэффициент контроля осадки л/м 3	удельный вес комбинированных заполнителей на насыщенную и поверхностно-сухую основу
  	2,4	2,5	2,6	2,7	2,8
  130	2227	2297	2367	2437	2507
  140	2211	2281	2351	2421	2491
  150	2195	2265	2335	2405	2475
  160	2179	2249	2319	2389	2459
  170	2163	2233	2303	2373	2443
  180	2147	2217	2287	2357	2427
  190	2131	2201	2271	2341	2411
  200	2115	2185	2255	2325	2395
  210	2099	2169	2239	2309	2379
  220	2083	2153	2223	2293	2363
  230	2067	2137	2207	2277	2347
  240	2051	2121	2191	2261	2331
  250	2035	2105	2175	2245	2315

  Таблица составлена ​​для латексобетона с содержанием цемента 330 кг/м ³ . На каждые 20 кг разницы в содержании цемента от 330 кг скорректируйте вес на м ³ 3 кг в том же направлении.

  Таблица. 4 Расчетная плотность во влажном состоянии полностью уплотненного латексного бетона (кг/м ³ ), максимальный размер заполнителя 20 мм

  Коэффициент контроля оползания л/м 3	удельный вес комбинированных заполнителей на насыщенную и поверхностно-сухую основу
  	2,4	2,5	2,6	2,7	2,8
  120	2273	2343	2413	2483	2553
  130	2257	2327	2397	2467	2537
  140	2241	2311	2381	2451	2521
  150	2225	2295	2365	2435	2505
  160	2209	2279	2349	2419	2489
  170	2193	2263	2333	2403	2473
  180	2177	2247	2317	2387	2457
  190	2161	2241	2301	2371	2441
  200	2145	2215	2285	2355	2425
  210	2129	2199	2269	2339	2409
  220	2113	2183	2253	2323	2393
  230	2097	2167	2237	2307	2377

  Таблица составлена ​​для латексобетона с содержанием цемента 330 кг/м ³ . На каждые 20 кг разницы в содержании цемента с 330 кг скорректируйте вес на м ³ 3 кг в том же направлении.

  Таблица. 5 Доля песка (в процентах) с максимальным размером заполнителя 10 мм и 20 мм, осадка 50 мм – 200 мм

  Зона песка	Свободное соотношение В/Ц	заполнитель 10 мм	заполнитель 20 мм
  II	0,3 0,4 0,5	44-54 46-57 47-59	35-44 37-46 39-48
  III	0,3 0,4 0,5	37-44 38-46 40-47	30-35 31-37 33-39

  Таблица 6. Рекомендации ACI по пропорциям смеси SBR-модифицированных бетонных покрытий

  Удельное содержание цемента, минимум	390 кг/м 3
  Единица SBR Содержание латекса, минимум	121 кг/м 3
  Содержание воды в единице измерения, максимальное	94 кг/м 3
  Максимальное содержание воздуха (ASTM C 2311)	6,5%
  Диапазон снижения	7,5–20,5 мм
  Минимальная толщина наплавки	2,5 см
  Максимальный размер крупного заполнителя	№8
  Мелкий заполнитель — Коэффициент заполнителя	55-70 мас. %
  Цемент: Мелкий заполнитель : Крупный заполнитель (Предполагается, что заполнитель насыщен, поверхность сухая)	1,0 : 2,8 : 1,7 (весовое соотношение)

  Рекламные объявления

  Каталожные номера:
  1. BIS: 12269-1987 «Спецификации OPC класса 53 #, Бюро индийских стандартов, Нью-Дели.
  2. BIS: 383-1970, # Спецификации для крупных и мелких заполнителей из источников Natural для бетона (вторая редакция), Бюро индийских стандартов, Нью-Дели.
  3. OHAMA, Система проектирования смесей для растворов, модифицированных полимерами, материалы второй Австралийской конференции по конструкционным материалам, Сидней, Австралия, 163-172(19).81).
  4. ОХМА.Т, НИШИМУРА, Т.МИЯКЕ, Т и КАН.С. Предлагаемый состав смеси для модифицированного полимером бетона, материалы третьего Международного конгресса по полимерам в бетоне (Том 1), Корияма, Япония, 320 (1982).
