Расчет угла наклона крыши: Как рассчитать угол наклона крыши

Содержание

Калькулятор расчета угла наклона двускатной крыши

Двускатные крыши можно, пожалуй, отнести к наиболее популярным среди частных застройщиков. Их стропильная система обычно не отличается высокой сложностью как в расчётах, так и в практической реализации. Но сама по себе двускатная крыша становится весьма надежной, практичной, привлекательной внешне, а кроме того – при должном планировании позволяет полезно использовать чердачное помещение, вплоть до оборудования там полноценной жилой комнаты.

Калькулятор расчета угла наклона двускатной крышиКалькулятор расчета угла наклона двускатной крыши

Одним из ключевых параметров при расчетах самих стропильных систем и кровельных покрытий, в том числе — нагрузок, которые будут на них выпадать в ходе эксплуатации, является угол уклона скатов. Его расчет, в принципе, несложен, но заученные еще в школе формулы имеют свойство постепенно подзабываться. Чтобы упростить себе задачу – используйте калькулятор расчета угла наклона двускатной крыши, предлагаемый в этой публикации. Несколько необходимых пояснений будет приведено ниже.

Калькулятор расчета угла наклона двускатной крыши

Перейти к расчётам

Пояснения по пользованию калькулятором

 Если рассуждать более корректно, то это, скорее, калькулятор, наглядно демонстрирующий зависимость высоты конька двускатной стропильной системы от угла крутизны ее скатов. Но такой подход при планировании, возможно, даже и лучше, так как позволяет, варьируя значения угла крутизны, найти оптимальное соотношение, при одном неизменном параметре – размерах самого здания.

В основу расчёта положена тригонометрическая формула зависимости длин сторон и величин углов прямоугольного треугольника. В данном случае «константой» является горизонтальная проекция ската d, то есть расстояние от точки пересечения стропильной ноги с мауэрлатом до точки проекции конька на плоскость мауэрлата.

Цены на крепления для стропил

крепления для стропил

Величины, участвующие в проведении расчетов.
Величины, участвующие в проведении расчетов.

Высота Н – расстояние по вертикали от плоскости мауэрлата до линии конька. И противолежащий этой высоте угол а – это как раз и есть нужная нам крутизна ската крыши.

С помощью калькулятора можно решить, так сказать, прямую и обратную задачи:

  1. Требуется, чтобы скат имел строго оговоренный угол крутизны а. Расчет покажет, какой при этом получится высота конька Н.
  2. Необходимо смонтировать крышу с намеченной высотой конька Н. Требуется определить, какой при этом получится уклон ската а. В этом случае ничего не стоит простым перебором значений в поле ввода угла крутизны быстро найти, при каком а будет получен требуемый результат
    Н
    (или наиболее близкий к нему). Это займет буквально несколько секунд.

Еще один нюанс. Двускатная крыша не всегда проектируется симметричной, то есть может быть с разными значениями угла крутизны и длины противоположных скатов. Ничего сложного – просто придется провести поочередно расчет для каждой стороны в отдельности.

Схема, показывающая особенности расчетов для несимметричной двускатной крышиСхема, показывающая особенности расчетов для несимметричной двускатной крыши

Естественно, при последовательных расчетах в данном случае исходят из того, что высота конька для обеих сторон должна быть одинаковой. В остальном – все так же, как было пояснено выше.

К

ак самостоятельно рассчитать и смонтировать двускатную стропильную систему?

Показанные выше расчет является «стартовым» — вслед за ним проводится еще ряд других, определяющих основные параметры всей стропильной системы. Со всеми подробностями от проектирования и до пошаговой инструкции по проведению монтажных работ – в специальной публикации нашего портала «Установка стропил двускатной крыши своими руками».

как узнать угол наклона ската в градусах, как рассчитать угол стропил двухскатной крыши, узнать и высчитать

Содержание:

Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.


Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

  1. Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
  2. Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.


Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Методика проведения расчетов

При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

  • Общую массу кровельной конструкции;
  • Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.


Упрощенный алгоритм расчетов сводится к следующим действиям:

  • Сначала нужно определить вес одного квадратного метра кровельного пирога;
  • Полученное значение умножается на общую площадь кровли;
  • Масса кровли умножается на коэффициент 1,1.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.


Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.


Высота крыши в коньке определяется следующим образом:

  • Первым делом нужно рассчитать ширину пролета;
  • Полученная величина делится на 2;
  • Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.


Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

  1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
  2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
  3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
  4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.



Как рассчитать угол наклона крыши с примерами

Крыша дома должна быть надежной и красивой, а возможно это при правильном определении ее угла наклона для данного вида  кровельного материала. Как рассчитать угол наклона крыши — в статье.

Назначение подкровельного пространства

Содержание статьи

Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а  большинство предпочитает делать все самостоятельно, своими руками.

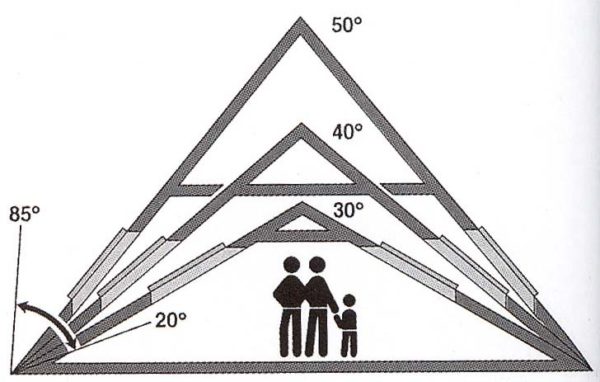

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

При увеличении угла уклона кровли стоит помнить несколько вещей:

  • Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
  • На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
  • Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете  верхней ее части — там плоскости имеют уклон менее 60°.
  • Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться. Угол наклона отображен через отношение высоты конька и половины ширины здания

    Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

  • Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
  • Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
  • При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные. Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала.

Наименование кровельного материалаМинимальный угол наклона (в градусах)
Асбоцементный шифер и ондулин6­°
Цементно-песчаная и керамическая черепица10°
Гибкая битумная черепица12°
Металлочерепица
Асбо-цементные или сланцевые плиты27°
Стальные оцинкованные, медные, цинк-титановые листы17°
Профнастил

Минимальные углы прописаны в ГОСТе (смотрите таблицу выше), но часто производители дают свои рекомендации, так что желательно определиться с конкретной маркой еще на стадии проектирования.

Чаще угол ската крыши часто определяют исходя из того, как сделаны они у соседей. С практической точки зрения это правильно — условия у близлежащих домов аналогичны, и, если соседские крыши стоят хорошо, не текут, можно взять за основу их параметры. Если же по соседству нет крыш с тем кровельным материалом, который вы планируете использовать, можно начать расчеты со средних значений. Они приведены в следующей таблице.

Тип кровлеьного материалаРекомендуемый угол наклона минимальный/максимальныйКакой наклон ската делают чаще всего
Кровля из толя с посыпкой3°/30°4°-10°
Двухслойная толевая4°/50°6°-12°
Цинковая с двойными стоячими фальцами3°/90°5°-30°
Шпунтованная черепица с 4-мя желобками18°/50°22°-45°
Голландская черепица40°/60°45°
Обычная керамическая черепица20°/33°22°
Профнастил и металлочерепица18°/35°25°
Асбоцементный шифер5°/90°30°
Искусственный шифер20°/90°25°-45°
Солома или камыш45°/80°60°-70°

Как видите, в графе «как делают» в большинстве случаев есть солидный диапазон. Так что имеется возможность варьировать внешний вид здания даже с одинаковой крышей. Ведь кроме практической роли крыша еще и украшение. И при выборе угла ее наклона немаловажную роль играет эстетическая составляющая. Сделать это проще в программах, дающих возможность отобразить объект в объемном изображении. Если воспользоваться этой методикой, то рассчитать угол наклона крыши в данном случае — выбрать его из определенного диапазона.

Влияние климатических факторов

На угол наклона кровли влияет количество снега, выпадающее за зиму в конкретном регионе. Также при проектировании учитываются ветровые нагрузки.

Карта снеговых нагрузок РФ

Карта снеговых нагрузок РФ

Все более-менее просто. По данным многолетних наблюдений вся территория РФ разделена на зоны с одинаковой снеговой и ветровой нагрузкой. Эти зоны нанесены на карты, закрашены разными цветами, так что ориентироваться несложно. По карте определяете местоположение дома, находите зону, по ней — значение ветровой и снеговой нагрузки.

Расчет снеговых нагрузок

На карте снеговых нагрузок стоит две цифры. Первая используется при расчете прочности конструкции (наш случай), вторая — при определении допустимого прогиба балок. Еще раз: при расчете угла наклона кровли пользуемся первой цифрой.

Основная задача расчета снеговых нагрузок — учесть планируемый уклон кровли. Чем круче скат, тем меньшее количество снега может на нем удержаться, соответственно, меньшее сечение стропил или больший шаг их установки потребуется. Для учета этого параметра вводятся поправочные коэффициенты:

  • угол наклона менее 25° — коэффициент 1;
  • от 25° до 60° — 0,7;
  • на крышах с уклоном более 60° снеговые нагрузки не учитываются — снег не удерживается на них в достаточных количествах.

Как видим из списка коэффициентов, изменяется значение только на крышах с углом наклона 25° — 60°. Для остальных это действие смысла не имеет. Итак, чтобы определить действительную снеговую нагрузку на планируемую крышу, берем значение, найденное по карте, умножаем на коэффициент.

И все это крыша должна выдержать

И все это крыша должна выдержать

Например, рассчитываем снеговую нагрузку для дома в Нижнем Новгороде, угол уклона кровли — 45°. По карте это 4-ая зона, со средней снеговой нагрузкой 240 кг/м2. Крыша с таким скатом требует корректировки — найденное значение умножаем на 0,7. Получаем 240 кг/м2 * 0,7 = 167 кг/м2. Это — только часть расчета угла наклона крыши.

Расчет ветровых нагрузок

Влияние снега высчитать просто — чем больше снега в регионе, тем больше возможные нагрузки. Предсказать поведение ветра намного сложнее. Можно только ориентироваться на преобладающие ветра, местоположение дома и его высоту. Эти данные при расчете угла наклона кровли учитываются при помощи коэффициентов.



Карта ветровых нагрузок РФ

Карта ветровых нагрузок РФ

Положение дома относительно роза ветров имеет большое значение. Если дом стоит между более высокими зданиями, ветровые нагрузки будут меньше, чем в том случае, когда он находится на открытой местности. Все дома по типу расположения делят на три группы:

  • Зона «А». Дома, находящиеся на открытой местности — в степи, пустыне, тундре, на берегах рек, озер, морей и т.п.
  • Зона «Б». Дома находятся в лесистой местности, в небольших городках и поселках, с препятствием для ветра высотой не более 10 м.
  • Зона «В». Здания, которые находятся в районах плотной застройки, высотой не менее 25 м.

Дом считается принадлежащим к данной зоне, если указанное окружение находится на расстоянии не менее 30-кратной высоты дома. Например, высота дома 3,3 метра. Если на расстоянии 99 метров (3,3 м * 30 = 99 м) находятся только небольшие одноэтажные дома или деревья, он считается принадлежащим к зоне «Б» (даже если территориально находится в крупном городе).

В зависимости от зоны, вводятся коэффициенты, учитывающие высоту здания (приведены в таблице). Потом их используют при расчете ветровой нагрузки на крышу дома.

Высота зданияЗона «А»Зона «Б»Зона «В»
менее 5 метров0,750,50,4
от 5 м до 10 м1,00,650,4
от 10 м до 20 м1,250,850,55

Например, рассчитаем ветровую нагрузку для Нижнего Новгорода, одноэтажный дом находится в частном секторе — относится к группе «Б». По карте находим зону ветровых нагрузок — 1, ветровая нагрузка для нее 32 кг/м2. В таблице находим коэффициент (для зданий ниже 5 метров), он равен 0,5. Перемножаем: 32 кг/м2 * 0,5 = 16 кг/м2.

Но это еще не все. Надо еще учесть аэродинамические составляющие ветра (при определенных условиях он стремиться сорвать крышу). В зависимости от направления ветра и его воздействия кровлю, ее делят на зоны. В каждой из них возникают разные нагрузки. В принципе, в каждой зоне можно ставить стропила разного размера, но так не делают — это неоправданно. Для упрощения расчетов рекомендуют брать показатели из самых нагруженных зон G и H (смотрите таблицы).

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Коэффициенты для учета аэродинамической составляющей ветровой нагрузки

Найденные коэффициенты применяют к рассчитанной выше ветровой нагрузке. Если коэффициента два — с отрицательной и положительной составляющей, считается оба значения, а потом они суммируются.

Найденные значения ветровых и снеговых нагрузок являются основой для расчета сечения стропильных ног и шага их установки, но не только. Суммарная нагрузка (вес конструкции кровли + снеговая + ветровая) не должна превышать 300 кг/м2. Если после всех расчетов сумма у вас получилась больше, надо или выбирать более легкие кровельные материалы, или уменьшать угол наклона кровли.

Итак, выводы. Рассчитать угол наклона крыши  — это, Скорее, выбрать один из возможных вариантов. Важно только чтобы выбор этот оказался правильным.

Оптимальный угол наклона двухскатной крыши: порядок расчета пошагово

Фундамент и крыша – два самых важных и сложных по расчетам архитектурных элемента любого здания. Несущие элементы крыши – стропильная система, а ее показатели во многом зависят от угла наклона скатов. Обыкновенные застройщики выбирают оптимальный угол наклона крыши, исходя из иных критериев, чем проектировщики.

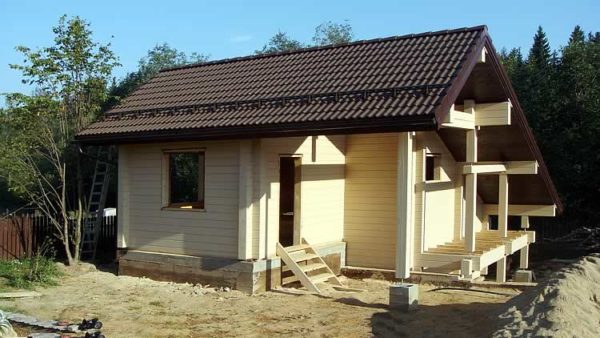

Оптимальный угол наклона двухскатной крыши

Оптимальный угол наклона двухскатной крыши

Содержание статьи

По каким критериям выбирают угол застройщики

Их не совсем интересуют расчеты на прочность несущих узлов, им малоинтересно влияние угла наклона двухскатной крыши на стоимость и сложность стропильной системы и т. д.

На что обращают внимание обыкновенные застройщики?

Параметры выбора угла наклона крышиКраткое описание
Внешний вид

Внешний вид

Каждый владелец желает иметь красивый дом со своими индивидуальными отличиями. На внешний вид дома большое влияние оказывает угол наклона скатов. Архитекторы имеют свои требования к зданиям, дома должны органично вписываться в стиль уже существующих строений. Особенно строго к этому параметру относятся, когда дом располагается в пределах города. Довольно часто органы местного самоуправления принимают решения, запрещающие нарушать традиционный архитектурный вид. Нельзя, к примеру, строить дом с углом наклона крыши 45°, если на этой улице все строения имеют наклон не более 20°.
Используемые кровельные покрытия

Используемые кровельные покрытия

Этот фактор оказывает очень незначительное влияние на оптимальный угол. Кровельные материалы имеют лишь общие рекомендации по монтажу на плоских и наклонных крышах. Плоские крыши имеют угол наклона скатов менее 10°, все конструкции с углом наклона, превышающим эти значения, считаются наклонными. Технология монтажа кровельных материалов с углом наклона 15° ничем не отличается от технологии кровельных работ на скатах с наклоном 45°. Есть, правда, ограничение для штучной черепицы, ее можно устанавливать на крышах с углом наклона не менее 22°.
Назначение чердачных помещений

Назначение чердачных помещений

Чем больше угол наклона скатов, тем выше чердачные помещения. Такие крыши строятся для зданий с мансардами. На этот фактор застройщики обращают большое внимание, но не все так просто, как может показаться на первый взгляд.

Эти пожелания архитекторами принимаются во внимание во время проектирования и расчета элементов стропильных систем. Но к ним добавляется еще довольно большое количество чисто инженерных факторов, оказывающих решающее влияние во время расчетов параметров стропильной системы. И угол наклона скатов среди них не единственный, все значения зависят друг от друга и не могут не учитываться при разработке проекта.

Как выбирают оптимальный угол проектировщики

Расчеты делаются на основании СНиП 2.01.07-85. Размещаемые нормы используются во время расчетов с учетом постоянно действующих, временных и особых нагрузок и их различных сочетаний.

СНиП 2.01.07-85. Файл PDF откроется в новой вкладке

Нагрузки и воздействия

Какие нагрузки принимаются во внимание при определении угла наклона крыши

Нагрузки делятся на несколько категорий в зависимости от продолжительности их воздействия: длительные, кратковременные и особые.

  1. Длительные (постоянные) нагрузки на стропильную систему. К ним относится вес кровельных материалов, утеплителей, деревянных элементов стропильной конструкции. К этой категории следует относить нагрузки, возникающие вследствие тепловых расширений и изменений линейных размеров из-за изменений показателей относительной влажности пиломатериалов. Нормативные изменения температур определяются по формулам отдельно для отапливаемых и неотапливаемых помещений. Вес снегового покрова также считается длительной нагрузкой на стропильную систему и в обязательном порядке принимается во внимание во время определения оптимального угла наклона стропильных ног. Нагрузка на стропильную систему

    Нагрузка на стропильную систему

    Снеговые нагрузки считаются длительными и принимаются в расчет

    Снеговые нагрузки считаются длительными и принимаются в расчет

  2. Кратковременные. На стропильную систему оказывает влияние вес рабочих, складируемых стройматериалов, масса специального оборудования и инструментов, используемых во время строительства, и ветровые нагрузки. Ветровые нагрузки на крышу

    Ветровые нагрузки на крышу

  3. Особые нагрузки. Усилия, возникающие во время стихийных бедствий, землетрясений, взрывов, при резкой потере несущей способности одного или нескольких нагруженных узлов стропильной системы. В числе особых нагрузок - землетрясения и стихийные бедствия

    В числе особых нагрузок — землетрясения и стихийные бедствия

Во время определения угла наклона крыши учитывается максимально возможное сочетание нагрузок. Оба эти параметра оказывают влияние на толщину и длину стропильных ног. Расчет стропильной системы и угла наклона скатов делается по предельным состояниям с учетом всех неблагоприятных факторов.

Максимальные прогибы и перемещение стропильных ног регламентируются без зависимости от их линейных размеров и не должны приводить к частичной разгерметизации крыши. Ко всем типам крыш, вне зависимости от угла наклона, выдвигаются такие условия:

  • должна гарантироваться безопасная эксплуатация зданий;
  • целостность конструкции не может нарушаться даже во время кратковременных пиковых нагрузок;
  • внешний вид крыши не должен изменяться весь период эксплуатации.
Стропильная система должна выдерживать пиковые нагрузки без деформаций

Стропильная система должна выдерживать пиковые нагрузки без деформаций

При этом каждое требование должно выполняться вне зависимости от других. Предельные значения прогиба стропил ограничиваются с учетом эксплуатационных характеристик кровельных материалов. Если нормативные значения не оказывают заметного влияния на внешний вид, то они не корректируются.

Практический совет. Намного проще целостность кровельного пирога крыши обеспечивать не за счет увеличения прочности стропильной системы, а за счет использования специальных конструктивных компенсаторов.

Компенсатор усадки, скользящая опора

Компенсатор усадки, скользящая опора

Цены на снегозадержатели

Снегозадержатель

Как рассчитать оптимальный угол наклона

Калькулятор по расчету высоты конька

Перейти к расчётам

Как уже указывалось, на угол наклона скатов оказывает влияние снеговая и ветровая нагрузки, общий вес кровельного пирога и масса стропильной системы. Если используются современные легкие утеплители, то их вес можно не учитывать.

Шаг 1. Расчет снеговой нагрузки. Предварительные условия зависят от нормативных показателей снеговой нагрузки с учетом климатической зоны расположения здания и коэффициента уклона скатов. Заметьте, не от величины наклона, а от ее коэффициента. Чем меньше угол наклона, тем меньше коэффициент. К примеру, если угол равняется 15°, то во время расчетов используется коэффициент 0,27, если угол наклона скатов равняется 45°, то коэффициент равен 1,0. Большой угол наклона существенно уменьшает давление снегового покрова на стропилины, и наоборот, чем он меньше, тем значительнее усилия действуют на стропила. Для регионов с высоким снеговым покровом оптимальный угол наклона скатов должен быть не менее 35°. За счет этого уменьшается высота задерживаемого кровлей снега, он быстрее сходит. Кроме того, в таком положении на стропила действуют не только усилия на изгиб, но и на сжатие. А пиломатериалы намного лучше работают на сжатие, чем на изгиб. Увеличение оптимального угла наклона дает возможность уменьшать линейные размеры нагруженных элементов, что оказывает благоприятное влияние на общую стоимость стропильной системы.

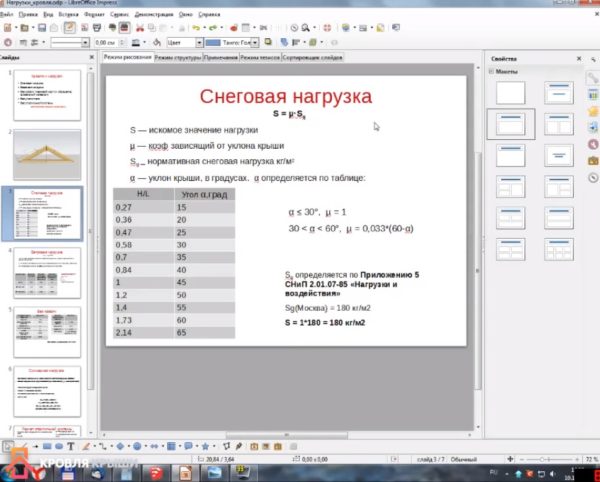

Снеговая нагрузка

Снеговая нагрузка

Как измеряется угол наклона

Как измеряется угол наклона

Практический совет. Узнать коэффициент угла можно самостоятельно при помощи рулетки. Измерьте высоту стропильной системы и разделите эту величину на половину ширины дома. Потом в таблице найдите ближайшее значение коэффициента, оно обозначает оптимальный угол наклона стропильной ноги.

Региональные значения нагрузок от ветра и снега указаны в СНиП 2.01.07-85, во время расчетов нужно пользоваться имеющимися в нем таблицами и рекомендациями.

Карта снеговых нагрузок

Карта снеговых нагрузок

Файл для скачивания. Нагрузки и воздействия

СНиП 2.01.07-85

Схемы распределения нагрузки и величина коэффициента указаны в таблицах нормативного документа. Если они возникают лишь на части поверхности крыши, то нужно брать значения, действующие на половине пролета стропильной системы. В этом случае допускается использование упрощенных схем, но угол наклона ската всегда должен учитываться.

Шаг 2. Расчет ветровой нагрузки.

Ветровая нагрузка

Ветровая нагрузка

В этом случае угол наклона скатов оказывает противоположное влияние. Чем он больше, тем выше парусность (аэродинамическое сопротивление) строения, соответственно, тем больше максимальные нагрузки ветра. Инженерам надо выбрать оптимальную середину, угол наклона скатов влияет на многие параметры строения. Усилия зависят от нормативных значений давления ветра в каждой климатической зоне. Дополнительно используется аэродинамический коэффициент. Он учитывает конкретную местность расположения строения (на открытой стройплощадке, в черте города и т. д.), высоту и парусность (коэффициент аэродинамики) дома.

Принимается средняя скорость за три самых холодных месяца, именно в этот период возможны максимальные усилия на стропильные ноги. При этом нагрузка от ветра должна приниматься как сумма давления на внешнюю поверхность, силы трения, направленных по касательной линии к кровельным материалам и нормального давления на внутренние элементы крыши.

Карта ветровых нагрузок

Карта ветровых нагрузок

Коэффициенты аэродинамического сопротивления устанавливаются отдельно для внешнего давления, силы трения о поверхность крыши, парусного сопротивления и внутреннего давления. Для скатных крыш с углом наклона не более 25° используется коэффициент 2,0. Отдельно рассчитывается стропильная система по показателям пульсирующего давления, возникающего при сильных порывах ветра.

Шаг 3. Масса кровельных материалов. Чем тяжелее кровля, тем больше нагрузки действуют на стропильную систему. Для одинаковых по толщине и ширине стропильных ног нужно увеличивать угол наклона, в таком положении возрастают продольные усилия и уменьшаются перечные. А именно критических поперечных усилий больше всего боится стропильная нога. Но лишь по этому критерию выбирать оптимальный угол наклона нельзя, мы уже упоминали, что следует учитывать все факторы, и не только инженерного, но и дизайнерского характера. При расчетах берите вес кровельного материала с учетом его особенностей, весом обрешетки и утеплителей можно пренебречь, но вес стропил учитывается.

Масса кровельных материалов

Масса кровельных материалов

Нагрузка на стропила с зависимости от материала кровли

Нагрузка на стропила с зависимости от материала кровли

Важно. Если крыша будет покрываться мягкими кровельными материалами, то алгоритм расчет веса немного меняется. Под мягкие покрытия обязательно делается сплошная обрешетка из плит ОСП или фанеры толщиной не менее одного сантиметра. Такие материалы имеют большую массу и оказывают заметное влияние на общий вес кровельного покрытия, это нужно в обязательном порядке принимать во внимание.

Шаг 4. Определение суммарной нагрузки на крышу. Заключительный показатель нагрузки, оптимальный угол наклона скатов двухскатной крыши во многом зависит от его значений. Общая нагрузка определяется суммированием всех ранее рассчитанных усилий.

Определение суммарной нагрузки на крышу

Определение суммарной нагрузки на крышу

Для повышения надежности здания инженеры всегда делают закругления полученных параметров в сторону увеличения. Дело в том, что рассчитать до килограмма величину нагрузок даже теоретически невозможно, не говоря уже об упрощенных практических расчетах. В связи с этим при первой возможности принимаются меры для обеспечения запаса прочности и устойчивости несущих конструкций строения.

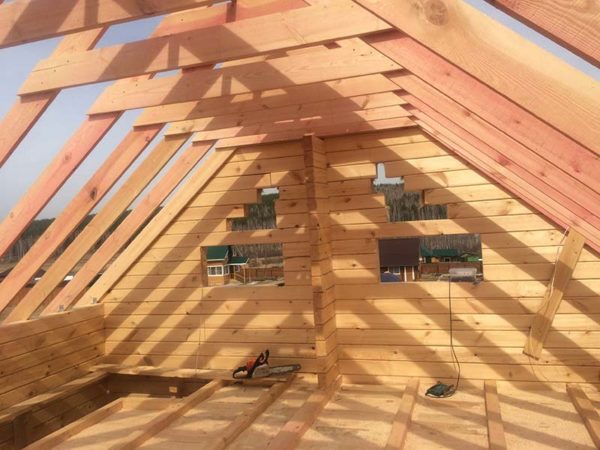

Расчет стропильной системы

Расчет стропильной системы

К сведению. В московском регионе крыша площадью 100 м2 должна выдерживать нагрузку примерно 30 тонн. Это очень большие усилия, вот почему выбор оптимального угла наклона имеет такое большое значения с инженерной точки зрения. Если во время расчетов будет допущена ошибка, то возможен прогиб стропил или полное разрушение конструкции. Прогиб стропильной системы обязательно станет причиной нарушения герметичности кровли и появления протечек, их устранение сложный и длительный процесс. Полная потеря устойчивости крыши – аварийная ситуация со всеми крайне негативными последствиями. В деревянных домах одномоментное разрушение крыши может сдвинуть несущие стены, что еще более усугубит ситуацию.

Как учитывается угол наклона при расчете стропильной системы

Расчет состоит из нескольких этапов, каждый имеет свои требования и учитывает определенные условия.

Шаг 1. Расчет нагрузки на погонный метр стропильной ноги. Мы уже упоминали, что от показателей угла наклона во многом зависит распределение усилий. Стропильная нога условно принимается за балку с двумя или несколькими точками упора, от угла наклона зависят значения продольных и поперечных усилий. Каждое отдельное усилие определяется после построения эпюры как катет прямоугольного треугольника. При этом угол наклона играет важную роль, именно его значение синусов, косинусов и тангенсов используются для определения нагрузок.

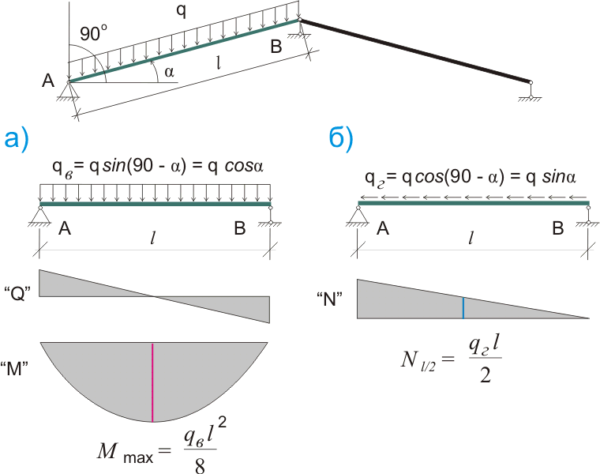

Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие

Разложение нагрузки на стропила на вертикальную и горизонтальную составляющие

Для расчета суммарной нагрузки нужно расстояние между точками упора стропильных ног умножить на расстояние между стропильными ногами и на суммарную нагрузку. С учетом значения этой силы строится эпюра. Но на практике расчеты по эпюрам не нужно делать, в СНиПе есть таблицы с готовыми данными.

Практический совет. Во время выбора оптимального угла наклона двухскатной крыши нужно добиваться, чтобы за счет увеличения продольных уменьшались поперечные усилия. То есть, по возможности увеличивать угол наклона скатов.

Шаг 2. Определение площади сечения пиломатериалов, используемых для изготовления стропильных ног. Это очень важный этап расчетов. Исходные данные надо брать из ГОСТа 24454-80, прочность материалов дана с учетом вида древесины. Для стропильных ног универсальными считаются доски толщиной 50 мм, ширина подбирается в зависимости от ранее рассчитанных нагрузок.

Таблица размеров и других параметров стропил

Таблица размеров и других параметров стропил

ГОСТ 24454-80. Файл для скачивания

Пиломатериалы хвойных пород

С учетом величины угла наклона по формулам рассчитывается ширина доски, исходные данные – толщина стропилины.

Оптимальный шаг и сечение стропил под металлочерепицу

Оптимальный шаг и сечение стропил под металлочерепицу

Имейте в виду, что максимальная длина стропилины – это не общая длина, а расстояние между соседними упорами. Упорами смогут быть как вертикальные стойки, так и раскосы или различные стяжки.

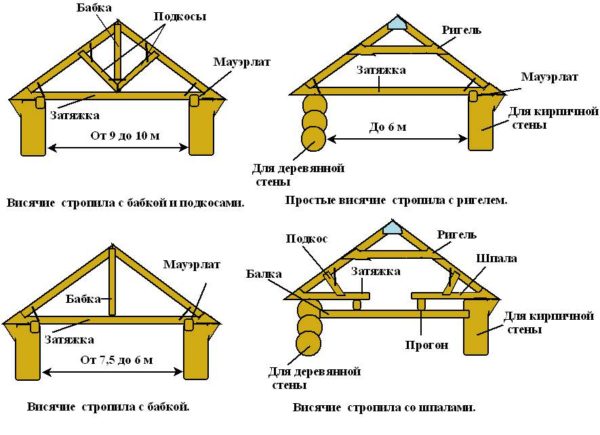

Элементы стропильных систем

Элементы стропильных систем

Еще раз напоминаем, что во время расчетов параметров стропилины надо брать максимальное расстояние, одна нога может иметь несколько опорных точек. Этот общий подход используется для расчетов на прочность любых конструкций, всегда берется самое слабое и наиболее нагруженное место. Только так можно с достаточным запасом прочности и устойчивости спроектировать стропильную систему.

Во время непосредственного строительства кровельщики могут увеличивать количество упоров или уменьшать расстояние между ними и за счет этого дополнительно повышать устойчивость конструкции. Но категорически запрещается уменьшать количество опорных элементов или увеличивать расстояние между опорными точками. Такие действия обязательно приведут к деформации крыши. Она может случиться как сразу после окончания кровельных работ, так и через несколько лет после начала эксплуатации здания.

Монтаж стропильной системы двухскатной крыши должен производиться по проекту

Монтаж стропильной системы двухскатной крыши должен производиться по проекту

На основании расчетов определяется минимальная ширина доски для стропил при толщине 50 мм с учетом оптимального угла наклона скатов. Это значение никогда не будет стандартным, окончательно выбирать доску нужно с запасом по ширине. К примеру, если у вас получилось 90 мм, то доску надо брать 100 мм, если 120 мм, то ширина стропильной ноги должна быть 150 мм. За счет такого подхода компенсируется возможное уменьшение прочности пиломатериалов. Дело в том, что в мире не существует двух досок с полностью одинаковыми свойствами. На механическую прочность оказывает влияние огромное количество факторов, не поддающихся расчетам. Никто не знает, сколько именно трещин или сучков будет иметь доска на расчетном участке, есть ли заболонь или иные пороки развития древесины, как она сушилась, какие допуски по толщине и ширине и т. д.

Еще один момент – одна и та же доска изменяется свою прочность в зависимости от влажности, температуры наружного воздуха и времени эксплуатации.

Деформация древесины

Деформация древесины

Мера усадки и деформации симметричной доски зависит от распиловки

Мера усадки и деформации симметричной доски зависит от распиловки

Цены на различные виды бруса

Брус

Как влияет угол наклона на длину стропильных ног

Имея оптимальный угол наклона крыши строителям надо рассчитать длину стропильных ног и высоту вертикальных стоек. Сделать это можно при помощи калькулятора. Рассмотрим пример расчета, так будет легче понять алгоритм действий. Как узнать интересующие параметры стропильной системы, зная угол наклона скатов?

Шаг 1. Нарисуйте на бумаге прямоугольный треугольник. Горизонтальный катет должен равняться половине ширины дома. К примеру, если ширина строения 8 м, то длина катета будет 4 м.

Схема треугольника

Схема треугольника

Шаг 2. Умножьте длину катета на тангенс угла наклона крыши. Обе величины нам известны. Если угол наклона 35°, то второй катет имеет размер 2,8 м. Это высота вертикальной стойки стропильной системы. Теперь нужно вычислить длину стропил.

Умножьте длину катета на тангенс угла наклона крыши

Умножьте длину катета на тангенс угла наклона крыши

Шаг 3. Разделите длину нижнего катета (4 м) на косинус 35°. В нашем случае длина стропильных ног буде равна 4,88 м. Если с косинусом работать сложно, то длину гипотенузы можно узнать с помощью теоремы Пифагора. Сумма квадратов катетов равняется квадрату гипотенузы.

Разделите длину нижнего катета (4 м) на косинус 35°

Разделите длину нижнего катета (4 м) на косинус 35°

Указание размеров на чертеже

Указание размеров на чертеже

К полученному значению длины стропилины следует добавить размер свеса, он зависит от архитектурных особенностей строения.

Стропильная система по указанным вычислениям

Стропильная система по указанным вычислениям

Наращивание стропильных ног и свесы

Наращивание стропильных ног и свесы

Практические советы

Инженерные расчеты параметров стропильной системы делают только специализированные проектные компании с лицензиями и допусками. Самостоятельно работы выполнить сложно, для этого нужно иметь инженерное образование. Что советуют опытные строители с большим практическим стажем?

  1. Оптимальный проектный угол наклона крыши можно изменять лишь в сторону его увеличения. Такие изменения уменьшают нагрузку на элементы стропильной системы и не могут стать причиной нарушения устойчивости конструкции. Угол наклона крыши

    Угол наклона крыши

  2. Нередки случаи, когда уже во время строительства заказчики по тем или иными причинам требуют внести изменения в проектную документацию. Можно принимать их пожелания во внимание только в тех случаях, когда изменения не оказывают негативного влияния на устойчивость стропильной системы. Если необходимо уменьшить расчетный угол наклона, то необходимо увеличивать ширину досок или устанавливать дополнительные распорки. Первый вариант не уменьшает чердачное пространство, используется часто. Если необходимо уменьшить расчетный угол наклона, то необходимо увеличивать ширину досок или устанавливать дополнительные распорки

    Если необходимо уменьшить расчетный угол наклона, то необходимо увеличивать ширину досок или устанавливать дополнительные распорки

  3. Никогда не надо компенсировать изменение угла наклона крыши за счет изменения расстояния между стропильными ногами. В соответствии с современными нормативными требованиями шаг стропильных ног учитывает стандартную ширину утеплителей. Если его изменить в ту или иную трону, то существенно усложниться процесс монтажа кровельного пирога теплых крыш для мансардных помещений. Укладка базальтового утеплителя между стропилами

    Укладка базальтового утеплителя между стропилами

Цены на минвату

Минвата

Оптимальный угол наклона крыши обязательно нужно иметь в виду во время обустройства водосточной системы и элементов для снегозадержания. Он в любом случае должен гарантировать нормальный стек дождевых и талых вод, минимизировать риски появление протечек из-за незначительных нарушений технологии кровельных работ.

Видео – Расчет дины стропил в зависимости от угла наклона крыши

Расчёт угла наклона крыши

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш: высокие — с углом в 45–60 градусов; скатные — с наклоном от 30 до 45 градусов; пологие — с углом уклона 10–30 градусов; плоские — с углом 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие. Потому что такие кровли из-за большого угла наклона имеют очень большую площадь. У большой площади поверхности очень высока парусность. Соответственно, очень велика нагрузка на всю конструкцию стропильной системы. И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании. Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские. При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре. И если крепление кровли будет ослабленным, может произойти срыв всей конструкции. Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25–30 градусов. Если же сила ветра невелика, то величина уклона крыши может равняться 30–45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона. В этом случае высокая крыша вне конкуренции. На кровлях с большим уклоном снег не задерживается. Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.). Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах. Тем больший вес будет воздействовать на всю конструкцию. Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше — это неплохо. Он обеспечивает небольшую дополнительную теплоизоляцию. Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер. Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать. Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра. Для каждого из материалов этот параметр свой. И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

  • для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
  • угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2–5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
  • производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
  • для металлической черепицы значение этого параметра равняется 14;
  • для ондулина — это величина в 6 градусов;
  • минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие — сплошная обрешетка;
  • для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах. Дадим совет — придерживайтесь этих правил, чтобы посреди зимы не пришлось всю кровлю перестилать.

Если в регионе дожди и снега случаются часто, то оптимальной будет крыша, угол наклона скатов у которой будет составлять 45 — 60 градусов. Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега. Потому что прочность стропильной системы не беспредельна. А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе. При меньшем наклоне снижается ее парусность. И не возникает запредельных нагрузок на кровельный материал и стропила. Также не произойдет срывания крыши при резких порывах ветра. При этом оптимальный угол уклона кровли равняется 9–20 градусов.

Очень часто в регионе есть и снега, и ветер. Например, Оренбургская область. В таком случае выбирают среднее значение угла наклона. Как правило, его величина находится в диапазоне 20 — 45 градусов. Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен. Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину. В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Рассмотрим пример. Катет С — это половина ширины здания. Катет, а — это высота от перекрытия до конька. Гипотенуза является длиной ската. Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота — 10 метров, то следует пользоваться формулой:
cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

cos A = 4/10 = 0.4

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса. Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса. Зная несколько параметров, можно без проблем вычислить другие. В том числе и угол наклона четырехскатной крыши. Следует помнить о том, что все размеры необходимо снимать максимально точно. А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер. Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны. А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Как рассчитать угол наклона крыши

Содержание статьи:

Процесс возведения крыши может остановиться, если заранее не подумать о таких вещах как угол наклона кровли и используемый кровельный материал. Так как эти два показателя имеют прямое влияние друг на друга, то их обязательно стоит учитывать наравне. Напомним, что кровли могут иметь один, два или четыре ската. В зависимости от типа, необходимо правильно подобрать углы скатов и материалы. В данной статье речь будет идти как раз о том, как рассчитать угол наклона крыши.



Что влияет на угол ската крыши?

Точный угол зависит от ряда факторов:

  • выбранного материала кровли;
  • климатических особенностей региона;
  • целевого назначения здания.

В случае двухскатной крыши и более сложной конструкции, на выбор угла влияет не только особенности климата, но также и цели использования чердака. Так, например, если он будет нежилым, то есть используется для хранения различных вещей, то не нужно организовывать большую высоту подкровельного помещения. Ну а если под крышей будет полноценная мансарда, то здесь не обойтись без высокой крыши с большими углами наклонов.

Но на что в итоге следует обратить внимание? На дизайнерское решение, то есть на проект здания, на выбранный материал кровли, на количество осадков и силу ветров.

Очевидно, что для регионов с сильными ветрами необходимо возводить крышу с малыми углами — это позволяет снизить нагрузки на стропильную систему, а также избежать неприятного эффекта «срывания» кровли. Такая же конструкция крыши пригодится и для домов, возведенных в солнечных регионах с высокой температурой воздуха и малым количеством осадков. Для регионов с выраженными атмосферными явлениями (дожди, град, снегопады) угол наклона кровли должен быть большим — вплоть до 60 градусов. Это позволяет разгрузить крышу и стропила от нагрузки снега и воды. Кроме того, благодаря быстрому удалению осадков с поверхности, снижается вероятность протекания кровельного материала в местах стыков.

Для того, чтобы рассчитать угол наклона крыши необходимо принимать во внимание все вышесказанное. Как правило, оптимальными считаются углы наклона скатов в пределах 20-45 градусов. Перед тем, как рассчитать крышу дома, стоит учитывать ширину стены, то есть расстояние от начала скатов, так как при увеличении этого значения можно значительно снизить угол, при этом не ограничив чердак в высоте.
Для возведения крыши с уклонами больше 9 градусов можно применять практически все доступные на рынке кровельные материалы — черепицу, профнастил, шифер и т. д. Но здесь важно учитывать индивидуальные требования каждого отдельного материала, а также понимать, как рассчитать уклон кровли правильно.

Кровля из металлочерепицы

Хорошо известно, что металлочерепица гораздо тяжелее других материалов. Именно поэтому стоит очень внимательно проводить расчеты несущей способности системы стропил. Особенно важно учитывать вес материала и угол наклона крыши для металлочерепицы в регионах с сильными ветрами. Динамические нагрузки оказывают крайне негативное влияние на материал и несущую конструкцию, особенно сильно это проявляется при больших углах наклона крыши.  Для кровель, возводимых с использованием металлочерепицы, среднее значение угла наклона составляет 22 градуса. Согласно наблюдениям профессионалов именно такой уклон позволяет предотвратить скапливание и проникновение влаги на стыках, хорошо отводить снег и воду, а также противостоять нагрузкам ветра. Минимальный угол наклона крыши при этом должен составлять не менее 14 градусов. Для мягкой черепицы этот показатель равен 11 градусам, при этом такая кровля требует организации сплошной обрешетки.

Кровля из профнастила

Данный материал пользуется огромной популярностью. Он отличается малым весом, простотой установки и ремонта. Кроме того, закрепить листы профнастила на обрешетке очень просто. Минимальный угол такой кровли составляет 12 градусов. Именно эта рекомендация указана в инструкции большинства производителей материала.



Кровля из рулонных «мягких» материалов

К таким материалам относят ондулин, рубероид, мембранные покрытия. В зависимости от количества слоев, используемых для покрытия крыши, угол наклона может колебаться от 2 до 15 градусов. Так, для двухслойной кровли уклон составляет 15 градусов, в то время как трехслойная конструкция позволяет покрывать плоскую крышу с углом наклона 2-5 градусов.

Мембранные покрытия могут использоваться для возведения крыш абсолютно любой конфигурации независимо от ее сложности. Так, угол наклона четырехскатной крыши (отдельных ее элементов) может составлять от 2 градусов.

Как можно понять из всего сказанного выше, выбранный угол наклона зависит от решения хозяина. Но при этом во внимание принимаются нагрузки на несущую конструкцию (статические и динамические). Также важно учесть тип обрешетки и ее шаг, так как эти параметры зависят именно от угла наклона. Для малых углов шаг обрешетки составляет в среднем 35-45 см.

Угол наклона крыши напрямую влияет и на расход кровельного материала. Так, чем больший угол, тем больше потребуется материала для покрытия плоскостей.

Во время подбора кровельного материала можно воспользоваться следующими советами:

  • при малом уклоне кровли (до 10 градусов), крышу можно покрыть с использованием гравия и крошки камня. При этом берут слой гравия равный 15 мм, а крошки камня — 5 мм;
  • при более выраженных углах наклона крыши обязательно применяют гидроизоляцию с помощью битума. Для рулонных материалов, кроме всего прочего, необходимо провести покрытие защитным материалом;
  • асбестоцементные листы и профнастил требуют обязательной герметизации швов. Все стыки при этом делаются двойными.

Что нужно знать при выборе крыши — видео урок:

Как рассчитать угол наклона крыши

Данный угол зависит от высоты подъема конька над внешней плоскостью потолка. Этот параметр зависит от цели использования чердачного помещения. Так, если чердак необходим только в хозяйственных целях, то высота конька может быть небольшой. Если же помещение будет использоваться как мансарда, то необходимо поднять его на значительную высоту (подробнее: «Как рассчитать высоту крыши дома»). Расчеты при этом можно провести по простой схеме.

Формула расчета угла наклона крыши:

Sin(а)=a/b,

  • где a — половина ширины фронтона;
  • b — выбранная высота конька.

Предположим, что дом имеет ширину 6 м, а чердак будет использовать для хранения различных хозяйственных вещей, поэтому он будет возвышаться на 1,8 м. Таким образом, синус угла скатов будет равен Sin(а) = 3/1,8 = 1,67. Используя специальные тригонометрические таблицы переведем полученное значение в градусы. В итоге скаты будут иметь угол наклона около 59 градусов. Для большей простоты проведения кровельных работ его можно принять равным 60 градусам.

Как рассчитать угол наклона крыши

Содержание статьи:

Многие хозяева загородной недвижимости говорят о том, что крыша собственного дома должна быть не только надёжной, но и красивой. Добиться максимальной функциональности и красивого внешнего вида рассматриваемой конструкции можно при правильном подборе материалов, а также вычислении необходимого уклона. В нашей статье опишем, как рассчитать угол наклона крыши. Для этого необходимо владеть данными о ветровой и снеговой нагрузке, месте строительства и свойствах покрытия.

Перед тем как определить угол наклона крыши в градусах нужно узнать для каких целей будет использоваться чердак. Если эта часть дома будет жилой наклон нужно делать максимальным, что позволит увеличить высоту потолков и сделает помещения просторнее. Вторым вариантом выхода со сложившейся ситуации будет устройство ломаной мансардной кровли. В большинстве случаев подобную конструкцию делают двускатной, но некоторые могут иметь и четыре ската. Здесь нужно всё тщательно высчитать, ведь при увеличении высоты конька увеличивается полезный объём мансарды. Вместе с тем повышается площадь покрытия и финансовые вложения на устройство кровли.

как определить угол наклона крыши

До того как рассчитать угол наклона кровли ознакомьтесь со следующей полезной информацией:

  • При увеличении высоты конька возрастают финансовые вложения на используемые для покрытия материалы;
  • На скаты со значительной площадью сильнее воздействует ветер. Если взять два здания с одинаковыми габаритными размерами, но имеющие разный угол наклона в градусах (например, 11 и 45), то нагрузка от одинаковых по силе потоков ветра на второй дом будет почти в 5 раз выше.
  • Если вы не знаете, как найти угол наклона, возьмите его большим от 60 градусов. На таких кровлях не задерживаются атмосферные осадки и снег.
  • Не каждое изделие для кровли может применяться на больших по углу наклона скатах. Под углом наклона подразумевается соотношение высоты ската к половине ширины дома.

Крыши с небольшим углом уклона имеют уменьшенную площадь по сравнению с крутыми кровлями, они гораздо дешевле, но при монтаже такого покрытия тоже нужно учитывать определённые нюансы:

  • Устройство специальных снегозадержателей для предотвращения схода лавин. Одним из вариантов отвода снеговых масс считается устройство специального обогрева для ускорения таянья снегов.
  • При незначительных перепадах высот покрытия существует высокая вероятность проникновения влаги в конструкцию кровли через стыки. Чтоб крыша не дала течь необходимо использовать усиленную гидроизоляцию.

Как можно понять, конструкции с небольшим уклоном имеют больше недостатков, чем положительных качеств. В связи с этим каждый строитель должен знать, как определить угол наклона крыши в градусах.

как высчитать угол наклона крыши

Как величина уклона зависит от используемого материала

Кровля загородного дома или хозяйской постройки может иметь низкие или отвесные скаты. Во время проектирования этой конструкции необходимо рассчитать сечение стропил и расстояние между ними. Как определить угол наклона для разных кровельных материалов, пытаются понять многие, но эти значения давно уже вычислены.

Во время монтажа рулонных гидроизоляционных материалов, когда рубероид укладывается в два слоя, наклон покрытия не должен превышать 15 градусов. Многие хотели бы знать, как определить угол наклона крыши в градусах если она покрыта тремя слоями гибкой черепицы. В данном случае описываемый показатель может меняться от 2 до 5 градусов.

Обратите внимание на следующие нюансы устройства:

  • Наплавляемый рубероид рекомендован к использованию при величине уклона до 25˚ в два слоя, от 0 до 10˚ – в три слоя. При наличии крыши с уклоном 10…25 градусов можно уложить один слой рулонных материалов, но лицевая поверхность такого покрытия должна иметь специальный защитный слой.
  • Асбестоцементные листы используются на кровлях, имеющих уклон до 26˚.
  • Минимальный уклон для натуральной черепицы составляет 33 градуса;
  • Профлист или металлочерепица – 29 градусов и больше.

Расход кровельных изделий тоже зависит от рассматриваемого параметра. так конструкции с небольшими уклонами стоят гораздо дешевле аналогов, имеющих угол больше 45 градусов.

 как узнать угол наклона крыши

Что влияет на наклон

Все используемые кровли могут иметь различную форму и количество скатов. Например, у гаражей или других хозяйских построек может присутствовать всего один скат, у сараев таких плоскостей две, а вот кровли гражданских зданий состоят из двух или четырёх скатов. Как определить угол наклона крыши в градусах недоумевают многие строители. По мнению экспертов, подобные расчеты можно проводить при помощи специальных матриц или графиков. Кроме этого, узнать угол наклона крыши можно из курса геометрии при помощи треугольника. Чаще всего описываемый конструкционный элемент напоминает именно эту фигуру.

На этапе проектирования кровли нужно выбрать необходимые изделия и провести необходимые расчёты. Замечено, что тип покрытия берётся во внимание при расчёте угла любой скатной конструкции. Если хозяин постройки не знает, как посчитать наклон правильно, то эта величина находится в пределах 9-20 градусов. При проектировании кровли здания учитывайте следующие нюансы:

  • предназначение постройки;
  • материал, из которого изготовлено покрытие;
  • климатические особенности региона строительства.

Если планируется монтаж крыши с двумя или большим количеством скатов нужно обратить внимание не только на перечисленные требования, но и на район строительства. Также необходимо брать во внимание предназначение чердачного помещения. Если мансарда будет использоваться для хранения ненужных вещей, то делать ее высокую и повышать расход кровельного материала нет смысла. При использовании жилого чердачного помещения необходимо выбирать стропила с максимальным сечением и размещать их на небольшом расстоянии друг от друга.

как узнать угол наклона крыши в градусах

Зависимость угла от места строительства

В регионах с постоянными сильными ветрами необходимо делать уклон минимальным. В связи с этим нагрузка от потоков воздуха на кровлю будет небольшой. Высокие крыши страдают от ветра гораздо больше, чем низкие. Нельзя сказать, что ветер не срывает покрытие с крыш, имеющих небольшой уклон. Далее узнаем, как найти угол наклона кровли для зданий, построенных в регионах с постоянными ветрами:

  • При небольшой интенсивности воздушных потоков уклон имеет значение 34-40 градусов;
  • При наличии сильных ветров этот показатель уменьшают до 15…25 градусов.

В местности с большим количеством атмосферных осадков наклон желательно увеличивать до параметров в 60˚. Такой уклон позволит быстро выводить снег и воду за пределы покрытия. Уклон крыши обычно меняется в диапазоне 9…60˚, но самыми распространёнными вариантами уклона считается диапазон 19…44 градуса.

как измерить угол наклона крыши

Пример расчёта

А теперь ознакомимся, как рассчитать угол наклона крыши на конкретном примере. Для начала необходимо узнать высоту конька по отношению к основанию. Этот параметр зависит от предназначения чердака. Если это помещение будет использоваться в качестве мансарды, то нам понадобится ещё одна величина – длина фронтона или основания.

Как измерить угол наклона, если высота от основания кровли до конька составляет 1,8 метра, а длина фронтона принимается кратной 6 метрам. Для начала необходимо разделить «подошву треугольника» на две части, а затем вычисляют синус угла по теореме Пифагора.

В нашем случае, это значение синуса угла, который находится из соотношения прилежащей стороны к противолежащей. Сначала делим треугольник на две равные части 6/2=3. Теперь вычисляем синус нужного угла 3/1,8= 1,6. Заглядываем в таблицу Брадиса и видим, что это значение соответствует углу в 59 градусов.


Советуем почитать:










Угол наклона и уклон прямой

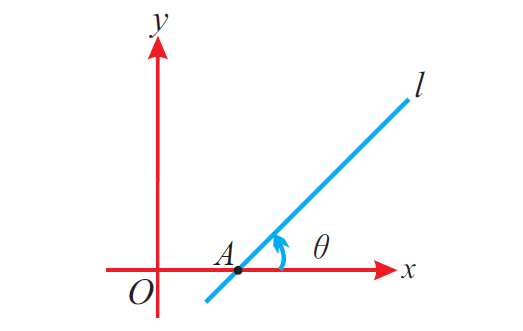

Пусть прямая l пересекает ось x в точке A. Угол между положительной осью x и прямой l, измеренный против часовой стрелки, называется углом наклона прямой l.

На приведенном выше рисунке, если θ — угол прямой l, то мы имеем следующие важные моменты.

(i) 0 ° ≤ θ ≤ 180 °

(ii) Для горизонтальных линий θ = 0 ° или 180 ° и для вертикальных линий θ = 90 °

(iii) Если прямая линия изначально проходит вдоль оси x и начинает вращаться вокруг фиксированной точки A на оси x против часовой стрелки и, наконец, совпадает с осью x, тогда угол наклона прямой в исходном положении равен 0 °, а угол наклона прямой линия в конечном положении — 0 °.

(iv) Линии, перпендикулярные оси x, называются вертикальными линиями.

(v) Линии, перпендикулярные оси Y, называются горизонтальными линиями.

(vi) Другие линии, не перпендикулярные ни оси x, ни оси y, называются наклонными линиями.

Угол наклона и уклон линии — Применение

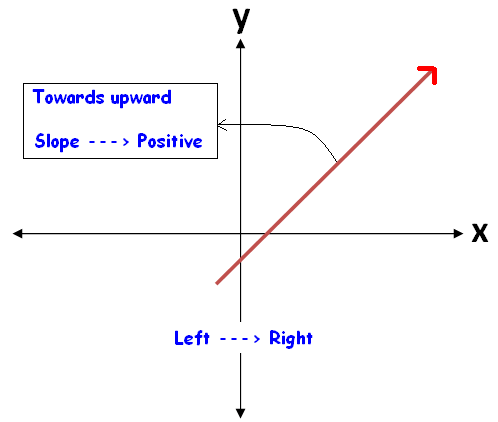

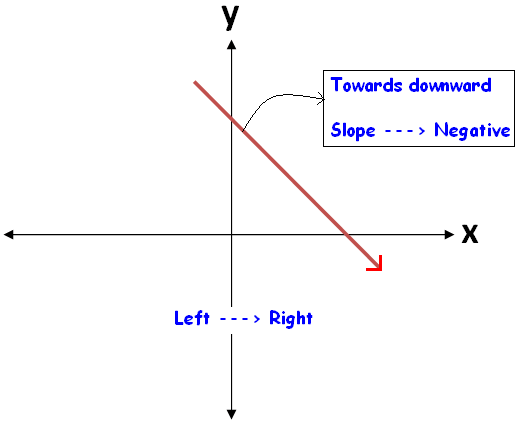

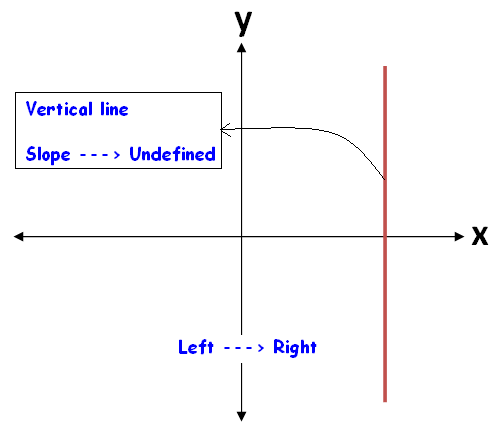

Основное применение угла наклона прямой — это определение уклона.

Если θ — это угол наклона прямой l, то tgθ называется крутизной уклона линии и обозначается буквой «m».

Следовательно, наклон прямой равен

m = tan θ

для 0 ° ≤ θ ≤ 180 °

Найдем наклон прямой, используя приведенную выше формулу

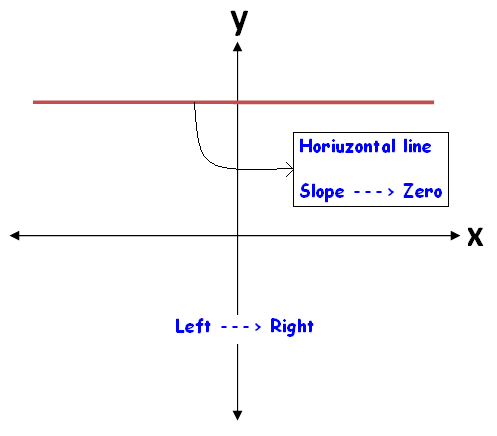

(i) Для горизонтального линий, угол наклона 0 ° или 180 °.

То есть

θ = 0 ° или 180 °

Следовательно, наклон прямой линии равен

m = tan0 ° или tan 180 ° = 0

(ii) Для вертикальных линий угол наклона равен 90 °.

То есть

θ = 90 °

Следовательно, наклон прямой равен

m = tan90 ° = Не определено

(iii) Для наклонных линий, если θ острый, то наклон положительный. Тогда как если θ тупой, то наклон отрицательный.

Наклон линии — положительный или отрицательный, ноль или неопределенный

Когда мы визуально смотрим на прямую линию, мы можем легко узнать знак наклона.

Чтобы узнать знак наклона прямой, мы всегда должны смотреть на прямую слева направо.

Это иллюстрируют приведенные ниже цифры.

Практические задачи

Задача 1:

Найдите угол наклона прямой, уклон которой равен 1 / √3.

Решение:

Пусть θ будет углом наклона линии.

Тогда наклон линии равен

m = tanθ

Дано: Наклон = 1 / √3

Тогда

1 / √3 = tanθ

θ = 30 °

Итак, угол наклона 30 °.

Задача 2:

Если угол наклона прямой составляет 45 °, найдите ее наклон.

Решение:

Пусть θ будет углом наклона линии.

Тогда наклон прямой

m = tanθ

Дано: θ = 45 °

Тогда

m = tan 45 °

m = 1

Итак, наклон равен 1.

Задача 3:

Если угол наклона прямой 30 °, найдите ее наклон.

Решение:

Пусть θ будет углом наклона линии.

Тогда наклон прямой

m = tanθ

Дано: θ = 30 °

Тогда

m = tan30 °

m = 1 / √3

Итак, наклон равен 1 / √3.

Задача 4:

Найдите угол наклона прямой, имеющей наклон √3.

Решение:

Пусть θ будет углом наклона линии.

Тогда наклон линии

m = tanθ

Дано: Наклон = √3

Тогда

√3 = tanθ

θ = 60 °

Итак, угол наклона равен 60 °.

Задача 5:

Найдите угол наклона прямой, уравнение которой y = x + 32.

Решение:

Пусть θ — угол наклона прямой.

Данное уравнение имеет форму пересечения наклона.

То есть

y = mx + b

Сравнивая

y = x + 32

и

y = mx + b,

получаем наклон m = 1.

Мы знаем, что наклон линии

m = tanθ

Тогда

1 = tanθ

θ = 45 °

Итак, угол наклона равен 45 °.

Кроме того, что описано в этом разделе, если вам нужны другие математические данные, воспользуйтесь нашим пользовательским поиском Google здесь.

Если у вас есть какие-либо отзывы о наших математических материалах, напишите нам:

[email protected]

Мы всегда ценим ваши отзывы.

Вы также можете посетить следующие веб-страницы, посвященные различным вопросам математики.

ЗАДАЧИ СО СЛОВАМИ

Задачи со словами HCF и LCM

Задачи со словами на простых уравнениях

Задачи со словами на линейных уравнениях

Задачи со словами на квадратных уравнениях

Алгебра 4 задачи на слова

Проблемы со словами в поездах

Проблемы со словами по площади и периметру

Проблемы со словами по прямому и обратному изменению

Проблемы со словами по цене за единицу

Проблемы со словами по цене за единицу

Word Задачи по сравнению ставок

Преобразование обычных единиц в текстовые задачи

Преобразование в метрические единицы в текстовых задачах

Словесные задачи по простому проценту

Словесные задачи по сложным процентам

Словесные задачи по типам ngles

Дополнительные и дополнительные угловые проблемы со словами

Двойные текстовые проблемы с фактами

Тригонометрические проблемы со словами

Процентные проблемы со словами

Проблемы со словами о прибылях и убытках

Разметка и разметка задачи

Задачи с десятичными словами

Задачи со словами о дробях

Задачи со словами о смешанных дробях

Одношаговые задачи с уравнениями со словами

Проблемы со словами о линейных неравенствах

Соотношение и пропорции Задачи со словами

Проблемы со временем и рабочими словами

Задачи со словами на множествах и диаграммах Венна

Задачи со словами на возрастах

Проблемы со словами по теореме Пифагора

Процент числового слова pr проблемы

Проблемы со словами при постоянной скорости

Проблемы со словами при средней скорости

Проблемы со словами на сумме углов треугольника 180 градусов

ДРУГИЕ ТЕМЫ

Сокращения прибылей и убытков

Сокращение в процентах

Сокращение в таблице времен

Сокращение времени, скорости и расстояния

Сокращение соотношения и пропорции

Домен и диапазон рациональных функций

Домен и диапазон рациональных функций функции с отверстиями

График рациональных функций

График рациональных функций с отверстиями

Преобразование повторяющихся десятичных дробей в дроби

Десятичное представление рациональных чисел

Поиск квадратного корня с помощью long di видение

L.Метод CM для решения временных и рабочих задач

Преобразование задач со словами в алгебраические выражения

Остаток при делении 2 в степени 256 на 17

Остаток при делении 17 в степени 23 на 16

Сумма всех трехзначных чисел, делимых на 6

Сумма всех трехзначных чисел, делимых на 7

Сумма всех трехзначных чисел, делимых на 8

Сумма всех трехзначных чисел, образованных с использованием 1, 3 , 4

Сумма всех трех четырехзначных чисел, образованных ненулевыми цифрами

Сумма всех трех четырехзначных чисел, образованных с использованием 0, 1, 2, 3

Сумма всех трех четырехзначных чисел числа, образованные с использованием 1, 2, 5, 6

.

Углы наклона и склонения

Уголки высоты / наклона и
Углы депрессии / склонения


Углы подъема или наклона углов над горизонтом, как если бы вы смотрели с уровня земли в вершина флагштока.Углы депрессии или склонения — это углы ниже горизонтали, как если бы вы смотрели из окна вниз на основание здание на соседнем участке. Всякий раз, когда у вас есть один из этих углов, вы следует сразу начать представлять, как прямоугольный треугольник впишется в описание.

  • Движение по прямой ровный участок шоссе в Аризоне, вы заметите особенно высокий сагуаро («suh-WARH-oh») кактус прямо рядом с отметкой мили.Смотреть на одометре вы съезжаете ровно на двух десятых мили вниз по дороге. Извлекая из ствола теодолит вашего сына, вы измеряете угол высоты от вашего положения до вершины сагуаро как 2,4 ° . Какой рост у кактуса с точностью до ближайшего целого числа?
  • Две десятых мили составляют 0,2 × 5280 футов = 1056 футов, так что это мое горизонтальное расстояние. Мне нужно найти высоту х кактуса.Итак, я рисую прямоугольный треугольник и маркирую все, что знаю:

    .

    Масштаб не важен; я не удосужившись получить угол «вправо». Я использую рисование как способ отслеживать информацию; конкретный размер не имеет значения.

    Что имеет отношение к , так это то, что У меня «противоположный» и «смежный» и угол мера.Это означает, что я могу создать и решить уравнение:

    До ближайшей ноги Сагуаро имеет высоту 44 футов.

  • Вы запускали воздушного змея на обрыве, но вам как-то удалось сбросить кайт в озеро ниже.Вы знаете, что раздали 325 футов веревки. Геодезист сообщает вам, что угол склонения от Ваше положение к кайту — 15 ° . Какова высота обрыва, на котором стоите вы с геодезистом?

    Сначала я рисую свой треугольник:

    Горизонтальная линия поперек верх — линия, от которой измеряется угол депрессии.Но по характеру параллельных линий такой же угол находится внизу. треугольник. Мне легче «увидеть» триггерные отношения в нижний треугольник, и высота немного более очевидна. Так Я буду использовать эту часть рисунка.


    У меня «противоположное», гипотенуза и угол, поэтому я буду использовать коэффициент синуса, чтобы найти высота.

      h /325 = sin (15 °) Авторские права © Элизабет Стапель 2010-2011 Все права защищены
      ч = 325 × sin (15 °) = 84,11618966 …

    Обрыв находится примерно на 84 футов над озером.

  • Маяк стоит на возвышенности 100 м над уровнем моря.Если ∠ACD измеряет 60 ° и ∠BCD равно 30 °, найти высоту маяка.

    Мне нужно выполнить это упражнение по шагам. Я не могу найти высоту башни, AB, пока у меня не будет длины базового компакт-диска.(Представьте, что D перемещается вправо, чтобы встретить продолжение AB, образуя прямоугольный треугольник.) Для этого вычисления я буду использовать высоту холма.

    Чтобы минимизировать ошибку округления, я буду использовать все цифры из моего калькулятора в моих вычислениях, и пытаюсь «унести» все вычисления в моем калькуляторе ..

    Теперь, когда у меня есть длина основания, Я могу найти общую высоту, используя угол, который измеряет высоту от уровня моря до вершины башни.

    Отлично! Сохраняя все цифры и проводя вычисления в своем калькуляторе, я получил точный ответ. Без округления! Но мне нужно вычесть, потому что «300» высота от воды до вершины башни. Первая сотня метров этой общей высоты — холм, поэтому:

Вверх | Вернуться к индексу

Цитируйте эту статью как:

Стапель, Елизавета.«Углы наклона и склонения». Purplemath . Доступна с
https://www.purplemath.com/modules/incldecl.htm . Доступ [Дата] [Месяц] 2016 г.

НАЙТИ УРОК

Этот урок можно распечатать для личного пользования.

.Угол наклона прямой

— Concept

Угол наклона прямой — это угол, образованный пересечением прямой и оси x. Использование горизонтального «пробега» 1 и m для наклона, угла наклона, theta = tan-1 (м) или m = tan (theta). Следовательно, если угол или наклон известен, другой можно найти с помощью одного из уравнений. Если угол наклона отрицательный, то и наклон линии отрицательный.

Какой угол наклона лески? Итак, у меня есть линия, нарисованная здесь уравнением y = mx + b, оно должно быть вам знакомо. Это угол наклона тета, это угол между линией и горизонталью. Теперь я хочу выяснить, как я могу вычислить эту линию, как она соотносится с уравнением линии, поэтому я нарисовал здесь маленький треугольник, а затем я обозначу стороны, скажем, я обозначу это 1, что будет с этой стороны быть? Теперь я знаю, что наклон, наклон линии равен подъему над пробегом, поэтому наклон будет равен вопросительному знаку над 1, так что это будет наклон.
Теперь, если я посмотрю на этот прямоугольный треугольник, и это прямоугольный треугольник, я могу использовать тригонометрию прямоугольного треугольника, чтобы найти взаимосвязь между тета и m, верно? m — длина по вертикали этой стороны, поэтому тангенс теты равен m по касательной к 1, тета равен m, так что это соотношение между углом наклона и наклоном, тангенс угла наклона — это наклон, а угол наклона равен арктангенс угла наклона, поэтому вы можете рассчитать наклон по углу наклона, а угол наклона можно рассчитать по углу наклона.
Теперь давайте посмотрим на другой, на несколько частных случаев. Горизонтальные или вертикальные линии. Теперь горизонтальная линия не обязательно будет пересекать ось x, конечно, для линии до y = 0 это ось x, но мы определяем ее угол наклона равным 0, и, конечно же, тангенс 0 равен 0, поэтому наклон будет касательной к 0, который равен 0, и это то, что мы, как мы определяем наклон горизонтальной линии, это 0.
А как насчет вертикальной? Что ж, я бы сказал, что здесь угол наклона пи больше 2, поэтому тета больше пи больше 2, каков наклон? Касательная к тэте, прямая касательная к пи более 2, но, конечно, это не определено, и это именно то, что мы хотели бы, чтобы наклон вертикальной линии не был определен, нет наклона, поэтому просто для просмотра, угол наклона линии угол, на который Линия определяет отношение к горизонтали, а наклон — это тангенс теты, угол наклона равен наклону, а угол наклона равен обратному тангенсу наклона.

.

Угол возвышения Солнца (за год) Калькулятор

[1] 24.08.2020 19:55 Мужчина / 60 лет и старше / Пенсионер / Полезно /

Цель использования
Оценка участка для Солнечные фотоэлектрические системы и их наклон

[2] 2020/08/09 03:03 Мужчина / 60 лет и старше / Пенсионер / Очень /

Цель использования
оценка участка под застройку

[3] 2020/07/21 16:38 Мужской / 30-летний уровень / Самозанятые лица / Очень /

Цель использования
Расположение солнечных панелей

[4] 28.06.2020 19 : 57 Мужчина / 60 лет и старше / Самозанятые люди / Очень /

Цель использования
Сверка с моими расчетами по использованию солнечной энергии в северной «дикой местности» (вне сети).
Комментарий / запрос
Хорошая работа, спасибо!

[5] 2020/06/25 13:38 Мужчина / Уровень 30 лет / Офисный работник / Государственный служащий / Очень /

Цель использования
исследование

[6] 2020/06 / 17 13:32 Мужчина / Уровень 40 лет / Инженер / Очень /

Цель использования
Жилой дом

[7] 2020.06.16 14:31 Мужчина / Уровень 50 лет / An инженер / Полезное /

Цель использования
Установка солнечных панелей на углах

[8] 2020/06/01 00:37 Женщина / 60 лет и старше / Средняя школа / Университет / Аспирант / Полезно /

Цель использования
Я хочу определить угол наклона солнца, чтобы получить наибольшее количество витамина D при принятии солнечных ванн в разные дни года.Мой город — Мариетта, Джорджия, США — широта: 33,9526, долгота: -84,5499, высота 0 метров. Есть ли приложение, которое я могу использовать для этого? Пожалуйста, дайте мне знать, если сможете. Большое спасибо. Регина Г.

[9] 2020/05/16 03:20 Мужчина / 60 лет и старше / Самостоятельно занятые люди / Немного /

Цель использования
Расчет свеса софита для максимизации пассивного солнечного дома design
Отчет об ошибке
Временная часть сбивает с толку, когда я ввожу 12.что должно быть в полдень, если вы используете 24-часовое время, когда угол наклона солнца отображается как отрицательный, и мне нужно подойти к 22:00 (22:00), чтобы получить максимальный угол возвышения. также часовые пояса не объясняются, и можно было бы подумать, что они могут быть автоматически введены по широте. Это подрывает мою уверенность в расчетах на графиках.

[10] 2020/03/24 20:15 Мужской / 20-летний уровень / Средняя школа / Университет / аспирант / Очень /

Цель использования
, пожалуйста, не могли бы вы пролить свет на то, как это Расчет рассчитывается, поскольку я исследую методы более надежных механизмов для отслеживания Солнца.Высоко оценен.
.

Отправить ответ

avatar
  Подписаться
Уведомление о
