Бесплатный онлайн-калькулятор расчета двухскатной (двускатной, щипцовой) крыши поможет Вам оперативно просчитать основные параметры кровельной конструкции: угол наклона, площадь поверхности, длину и количество стропил, обрешетку. Данный онлайн-калькулятор кровли – это удобный инструмент, в котором сведены необходимые критерии. Полученные результаты можно использовать при строительстве дома. Вычисления займут всего несколько минут и не потребуют от Вас специальных знаний или навыков.

Угол наклона

Правильный расчет угла наклона двухскатной крыши имеет большое значение при строительстве дома. От показателя зависят нагрузки, которые приходятся на кровельный материал и на стропильную систему. Некорректный просчет угла наклона кровли часто приводит к затрудненному сходу снеговых масс и воды с поверхности. Кроме того, угол наклона определяет высоту потолка и размеры мансардного этажа.

Определить оптимальное значение параметра поможет наш калькулятор угла наклона крыши. Достаточно ввести основные исходные данные, и программа выдаст результат через несколько секунд.

Стропила

Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования. Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши. Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.

Длина

Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.

После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.

Количество

Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.

Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.

Обрешетка

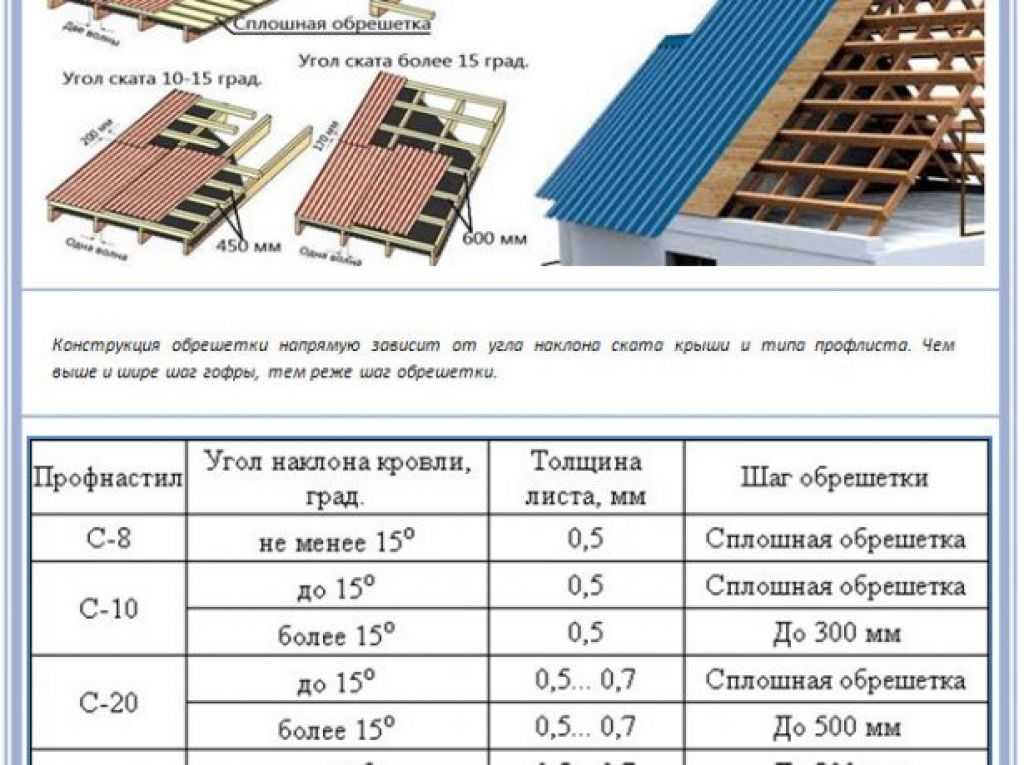

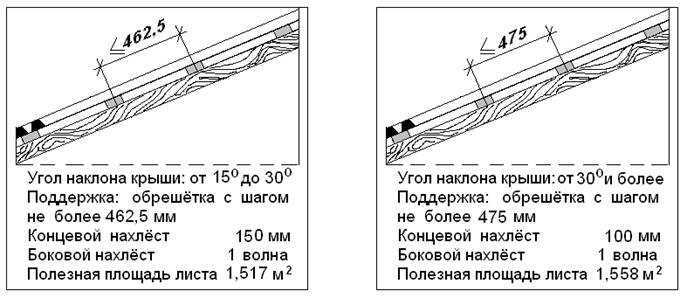

Обрешетка кровли – одна из важнейших ее конструктивных частей. Она служит основой для монтажа кровельного покрытия. Наш онлайн-калькулятор поможет выполнить быстрый и точный расчет обрешетки на крышу. Для вычисления потребуется ввести ширину обрешеточных досок и расстояние между ними. Учитывая другие введенные параметры, система автоматически выдаст нужное число рядов и досок.

Площадь поверхности

Расчет площади двухскатной крыши – важный этап проектирования дома. Он необходим для определения расхода материала кровельного покрытия. Допущенная ошибка может привести к закупке избыточного объема материала и перерасходу средств на закупку. С другой стороны, при неправильном расчете площади поверхности кровли возможна закупка недостаточного количества материала для настила покрытия. Это приводит к простоям в строительстве. Кроме этого, докупленный материал может быть уже из другой партии и будет отличаться по цвету.

Онлайн-калькулятор на нашем сайте поможет быстро и легко провести вычисление площади с получением точного результата. Введите исходные параметры в форму на сайте и быстро получите итоговое значение квадратуры поверхности. Это поможет легко определить необходимый объем закупки металлочерепицы, гибкой черепицы, профилированного листа или другого кровельного материала.

как узнать угол наклона ската в градусах, как рассчитать угол стропил двухскатной крыши, узнать и высчитать

Содержание:

Определение наклона крыши — от чего зависит
Методика проведения расчетов
Пример расчета уклона кровли в градусах
Как узнать угол наклона крыши
Выбор кровельного покрытия в зависимости от наклона крыши

Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

1. Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.

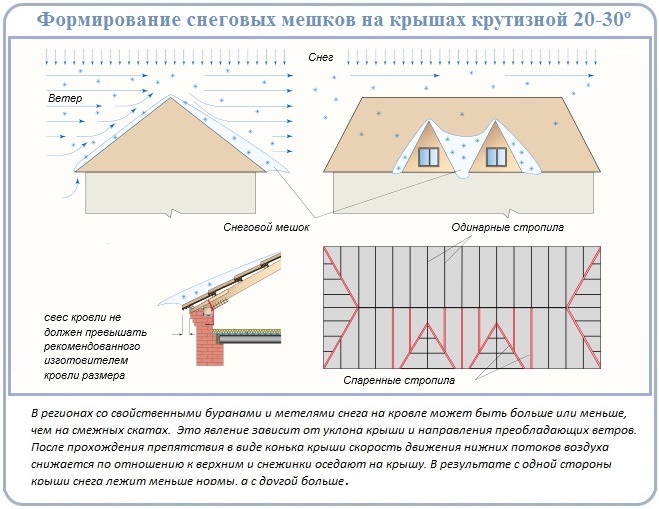

2. Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Методика проведения расчетов

При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

• Общую массу кровельной конструкции;
• Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.

Упрощенный алгоритм расчетов сводится к следующим действиям:

• Сначала нужно определить вес одного квадратного метра кровельного пирога;
• Полученное значение умножается на общую площадь кровли;
• Масса кровли умножается на коэффициент 1,1.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

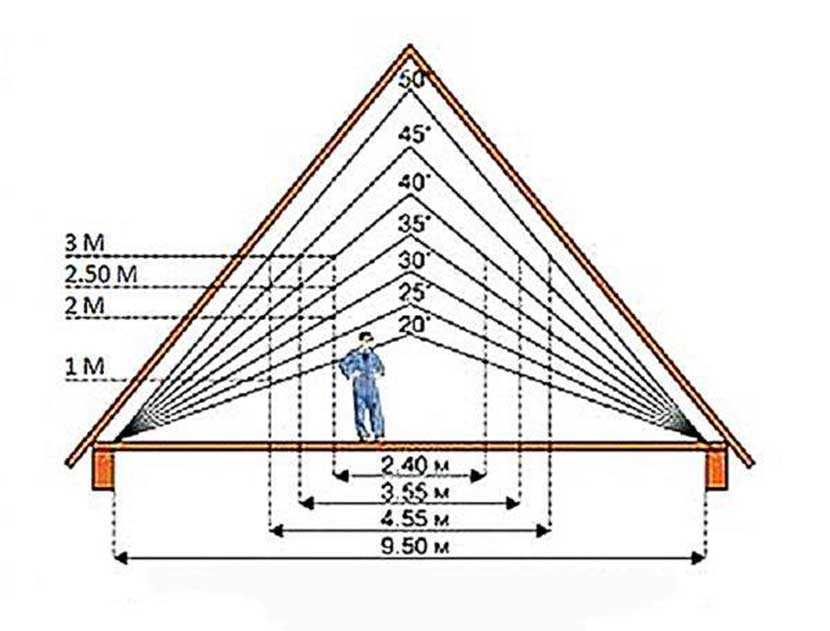

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

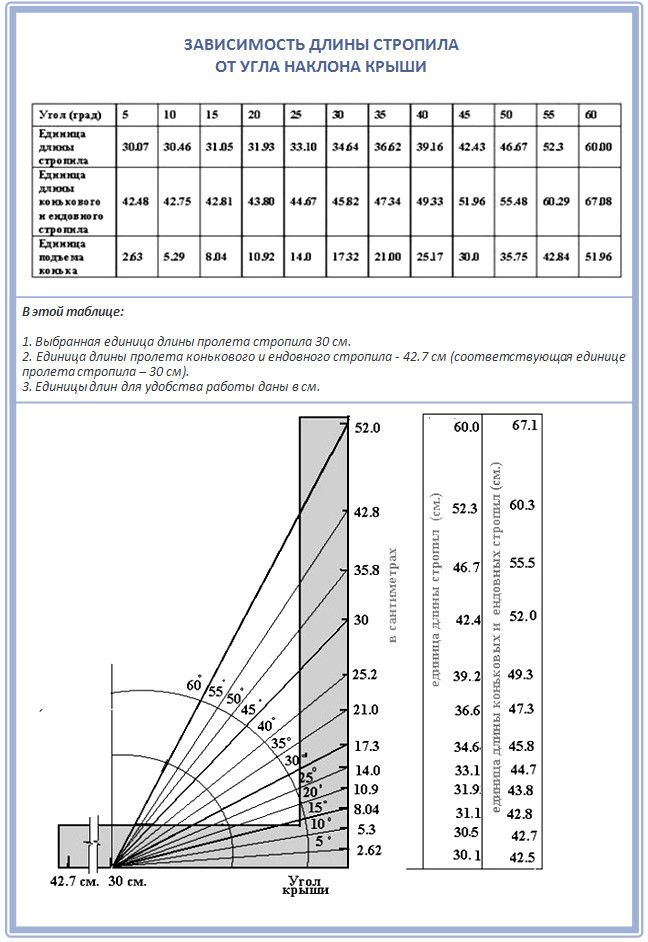

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

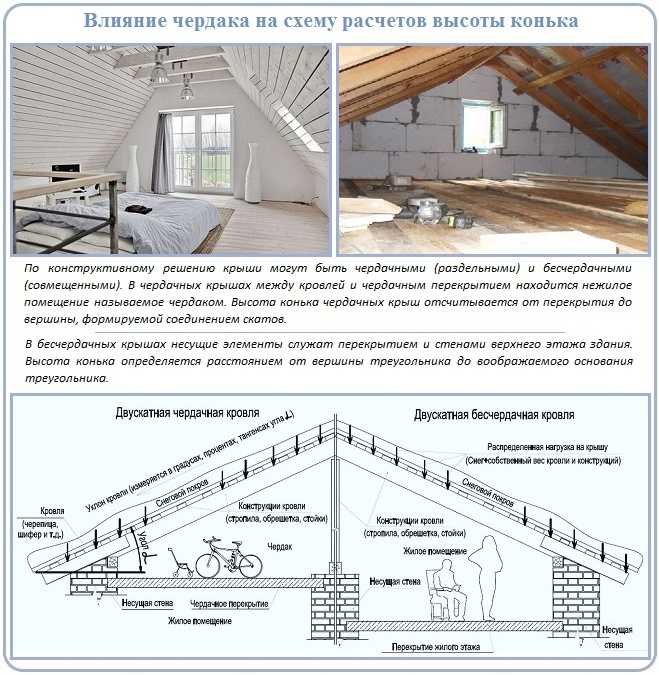

Высота крыши в коньке определяется следующим образом:

• Первым делом нужно рассчитать ширину пролета;
• Полученная величина делится на 2;
• Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

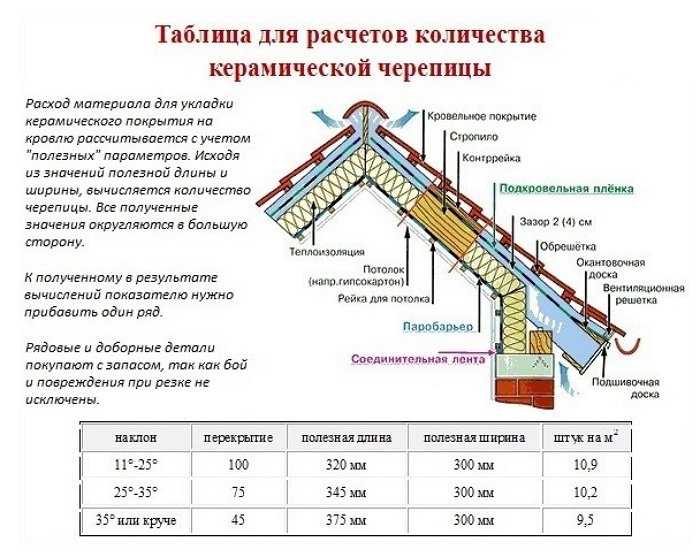

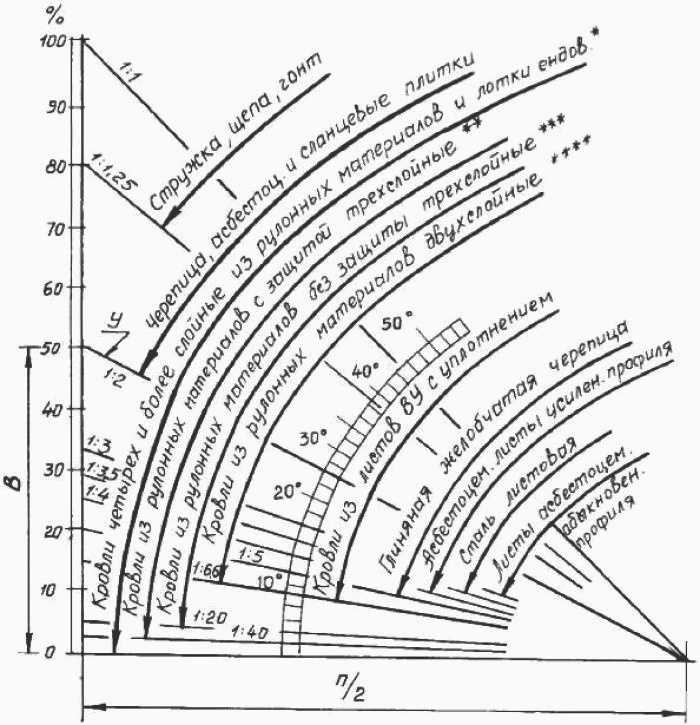

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать. Читайте также: «Как сделать расчет материалов для крыши».

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Как рассчитать углы крыши | Главная Руководства

Автор: Дэвид Робинсон Обновлено 23 мая 2022 г.

Расчеты углов крыши основаны на ширине и высоте крыши. Это связано с тем, что секцию крыши здания можно уподобить треугольнику с шириной основания, высотой посередине и двумя наклонными сторонами. Используя основные измерения и некоторую тригонометрию, можно рассчитать углы любой крыши.

Расчет углов крыши

1. 1. Начните с карандаша и бумаги

   Прежде чем начать, вам нужно взять лист бумаги и карандаш, чтобы вы могли быстро записать все свои измерения.

2. 2. Рассчитать расстояние до самой высокой точки

   Определить расстояние от края крыши до точки на той же плоскости непосредственно под самой высокой точкой. Запишите это как ширину крыши. Например, если крыша идет вверх от передней части дома к центральному коньку, измерьте расстояние от передней стены до точки непосредственно под центральным коньком. Если расстояние между стеной и точкой под коньком составляет 15 футов, запишите это как ширину крыши.

3. 3. Расчет высоты по вертикали

   Определите высоту по вертикали между основанием крыши и самой высокой точкой. Это можно узнать из планов архитектора или получить из прямых измерений. Запишите это как высоту крыши. Например, если расстояние от мансардного этажа до вершины крыши составляет 7,5 футов, запишите это как высоту крыши.

4. 4. Определите тангенс угла крыши

   Рассчитайте тангенс угла крыши, разделив высоту крыши на ширину крыши. Например, если высота 7,5 фута, а ширина 15 футов, тангенс угла крыши равен 0,5, потому что 7,5 разделить на 15 равно 0,5.

5. 5. Преобразуйте тангенс угла в фактический угол

   Преобразуйте тангенс угла в фактический угол, установив арктангенс значения, полученного на шаге 3. Используйте функцию арктангенса на калькуляторе, чтобы сделайте это или воспользуйтесь онлайн-калькулятором тригонометрии. Например, арктангенс 0,5 равен 26,57, поэтому угол крыши или угол ската равен 26,57 градуса. В Rapid Tables есть простой в использовании онлайн-калькулятор, к которому вы можете быстро получить нужные вам числа.

6. 6. Округлить до ближайшего градуса

   Округлить вычисленное значение до ближайшего целого градуса. Чтобы завершить пример, ближайший целый градус к 26,57 равен 27, поэтому угол крыши равен 27 градусам.

   Наконечник

   Дважды проверьте все измерения; если вы используете неправильные размеры, вы найдете неправильный угол.

   Преобразование измерений в футах и ​​дюймах в десятичные значения перед определением угла наклона крыши. Расчеты станут намного проще.

   Предупреждение

   Если ширину и высоту крыши необходимо определить прямыми измерениями существующей конструкции, примите соответствующие меры предосторожности перед доступом на крышу. Как отмечает Британское управление по охране труда и технике безопасности, работа на крышах является одной из основных причин смертельных случаев в строительной отрасли. Падения с высоты часто заканчиваются летальным исходом.

Ссылки

• HSE: Здоровье и безопасность при кровельных работах – Введение
• Rapid Tables: Калькулятор Arctan

Советы

• Дважды проверьте все свои измерения; если вы используете неправильные размеры, вы найдете неправильный угол.
• Перед определением угла крыши преобразуйте измерения в футах и ​​дюймах в десятичные значения. Расчеты станут намного проще.

Предупреждения

• Если ширину и высоту крыши необходимо определить прямыми измерениями существующей конструкции, примите соответствующие меры предосторожности перед доступом на крышу. Как отмечает Британское управление по охране труда и технике безопасности, работа на крышах является одной из основных причин смертельных случаев в строительной отрасли. Падения с высоты часто заканчиваются летальным исходом.

Биография писателя

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал для газет «Telegraph» и «Guardian» в Великобритании, государственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет степень бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

Калькулятор уклона крыши (Калькулятор уклона крыши) — [100% бесплатно]

Калькулятор уклона крыши — это удобный онлайн-инструмент, который можно использовать для быстрой оценки уклона крыши и определения необходимой длины стропил. Узнав углы наклона крыши, вы можете использовать калькулятор для выполнения расчетов вместо того, чтобы делать их вручную.

Калькулятор загрузки…

Содержание

Как пользоваться калькулятором уклона крыши?

Этот калькулятор уклона крыши или калькулятор уклона крыши представляет собой простой и понятный инструмент, который можно использовать, когда вам нужно выполнять строительные работы в вашем доме. Чтобы использовать это, вы должны снять необходимые измерения, чтобы вы могли ввести их в необходимые поля. Вот шаги, которые нужно выполнить для калькулятора угла крыши:

• Сначала введите значение Подъем и выберите единицу измерения из выпадающего меню.
• Затем введите значение . Запустите и выберите единицу измерения из раскрывающегося меню.
• Наконец, введите значение длины стропила и выберите единицу измерения в раскрывающемся меню.
• После ввода всех значений калькулятор уклона крыши автоматически выдает значения Уклон крыши , Уклон крыши (%) , и Уклон крыши (x:12) .

Как рассчитать уклон крыши?

Уклон крыши относится к уклону, создаваемому стропилами. Оценить это можно двумя способами: либо по углам наклона крыши, которые стропила составляют с горизонталью, либо по соотношению между прогоном и подъемом крыши. Часто вы выражаете уклон крыши как отношение между подъемом и уклоном в виде x:12.

Крыши можно разделить на следующие категории:

• Плоские крыши, которые не являются идеально плоскими, требуют небольшого уклона для стока воды. Как правило, такие крыши имеют шаг от 1/2:12 до 2:12 .
• Крыши с низким уклоном, как правило, трудно обслуживать, и для предотвращения протечек требуются специальные материалы. Эти крыши имеют шаг менее 4:12 .
• Обычные крыши проще всего построить, и по ним можно безопасно ходить. У них шаг от 4:12 до 9.:12 .
  • Крыши с высоким уклоном часто требуют дополнительных креплений, а их шаг может достигать 21:12 .

Вы также можете рассчитать уклон крыши, даже не используя калькулятор уклона крыши. Используйте следующую формулу, которая также описывает прямоугольный треугольник. Вот уравнения, которые вы можете использовать для расчета длины ската и стропила:

стропило² = подъем² + длина прогона² (эта формула взята из теоремы Пифагора)
подъем / прогон = шаг (используйте это, когда вы выражаете шаг в процентах)
шаг = tan (угол) (используйте это, когда вы выражаете угол наклона крыши в градусах)

Что такое стандартный уклон крыши?

Уклон крыши относится к измерению уклона крыши, и вы выражаете его как отношение. Хотя не существует стандартного угла наклона крыши, используемого на всех типах наклонных крыш, вы можете определить диапазон углов, используя калькулятор угла наклона крыши и учитывая такие факторы, как местный климат и кровельные материалы.

Выразите уклон крыши как отношение величины вертикального подъема крыши или «подъема» к соответствующему горизонтальному расстоянию или «прогона». Вы указываете шаг, предполагая, что длина прогона составляет 12 дюймов, таким образом, соотношение описывает, насколько поднимается крыша на каждый фут прогона.

Как упоминалось выше, стандартного уклона крыши не существует. Но наиболее часто используемые шаги находятся в диапазоне от 4/12 до 9/12 .

Как рассчитать уклон крыши?

Применительно к крышам термин «скат» означает две вещи. В большинстве случаев люди используют этот термин для обозначения крутизны крыши. Но для плотников и разнорабочих они считают, что более точное значение термина — габаритные размеры крыши. В любом случае, давайте посмотрим, как можно рассчитать уклон крыши, не используя калькулятор уклона крыши:

1. Измерение уклона от стропил

• Самый точный способ определить уклон крыши — это измерить это с нижней стороны. Получите доступ к одному из стропил, затем снимите мерки таким образом.
• Используйте уровень на нижней стороне стропила, который вы измеряете, чтобы получить наиболее точное значение.
• Найдите 12-дюймовую отметку уровня. Если на нем нет этой метки, используйте рулетку, чтобы найти метку и нарисовать на ней метку.
• Измерьте расстояние по вертикали от стропила до уровня.
• Запишите наклон, используя сделанные вами измерения.

2. Измерение уклона от поверхности крыши

• Прежде чем проводить какие-либо измерения, вы должны сначала убедиться, что по вашей крыше безопасно ходить. Проверьте поверхность крыши и посмотрите, нет ли каких-либо структурных повреждений. Если вы планируете проводить измерения на своей крыше, лучшее время для этого — утро, когда светит солнце, чтобы вам не приходилось иметь дело с элементами, пока вы там.
• Измерьте 12 дюймов с помощью уровня.
• Расположите уровень на крыше так, чтобы пузырь флакона оказался между двумя линиями.
