Расчет угла крыши: Как рассчитать угол наклона крыши с примерами

Содержание

как узнать угол наклона ската в градусах, как рассчитать угол стропил двухскатной крыши, узнать и высчитать

Единицы измерения угла ската

Из школьного курса геометрии все знают, что величина любого угла измеряется в градусах. Уклон кровли в этом случае – не исключение. Но необходимо обозначить, что в технической литературе, в ГОСТах и справочниках встречают и другие единицы измерения. А именно: проценты и отношения сторон.

В первую очередь надо обозначить, что подразумевают под углом ската крыши. На фото ниже он обозначен латинской буквой альфа.


Угол наклона ската кровли Источник remontik.org

В строительной сфере крыши с углом наклона выше 50° встречаются редко. К ним можно отнести башенки в готическом стиле или нижние скаты мансардных кровель. В основном максимальный параметр – 45°.

Что касается двух других единиц измерения, то отношение сторон – это так называемая упрощенная дробь. В ее основе лежат два размера: высота крыши, на фото она обозначена буквой «Н», и проекцией ската, обозначенная буквой «L». Соотношение должно быть таким: Н/L.

Добавим, что проекция длины ската – это, по сути, половина ширины дома, если крыша двускатная симметричная, или полная ширина, если крыша односкатная. При этом угол наклона так и пишется дробью, к примеру, 1:3.

В некоторых конструкций обозначение дробью неудобно. К примеру, если она выглядит вот так: 4:13. Поэтому используют процентное исчисление. Оно рассчитывается таким образом:

4:13х100=30,77%

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем отношение сторон, потому что такое обозначение применяется в справочниках и технической литературе. То есть это чисто технические единицы измерения. Хотя перевести из одной единицы измерения в другую не сложно. На фото ниже показан перевод из градусов и отношении я сторон и наоборот.


Пропорции соотношения градусов к размерам крыши Источник obustroeno.com

Если есть необходимость перевести градусы в проценты, то, исходя из рисунка выше, можно сделать несколько математических выкладок. За 100% берется угол, равный 45°. Теперь можно найти, сколько градусов в одном проценте. Для этого надо:

45/100=0,45°. Переводим в минуты, получается 27’. То есть 1% – это 27 градусных минут.

Можно подойти к решению поставленной задачи с обратной стороны. То есть перевести градусы в проценты. Здесь обратное соотношение:

100/45=2,22%

Получается так, что в одном градусе 2,22%.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Зависимость угла наклона ската и типа кровельного материала

Вышу уже говорилось о двух разновидностях кровель: плоские и наклонные. Но надо отметить, что у плоских кровель тоже есть свой угол, который варьируется в диапазоне 0-5°. Скатные крыши делятся на две подгруппы (деление условное):

  • с небольшим уклоном – от 6 до 30°;
  • с крутым уклоном – больше 30°.

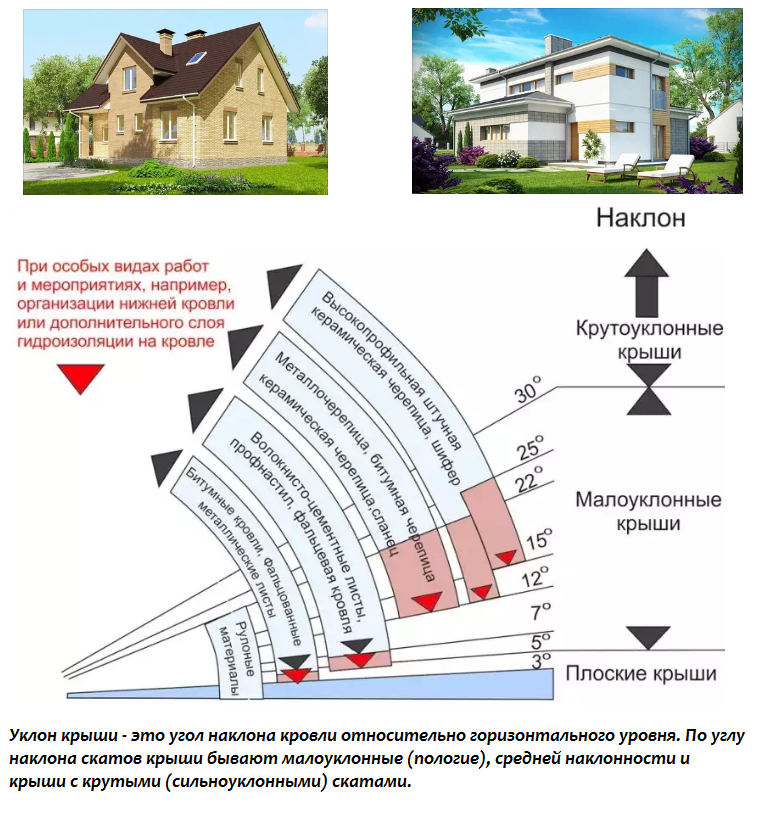

Распределение кровельных материалов по крутизне ската Источник belhouse.by
У каждого вида кровельных конструкций есть свои преимущества и недостатки. К примеру, плоские – это небольшая площадь покрытия, что позволяет сэкономить на кровельном материале (его количестве). Но при этом такая конструкция потребует проведения усиленной гидроизоляции. Крутые скаты – это беспроблемное схождение атмосферных осадков, но высокая парусность конструкции, что потребует от ее сооружения усиления стропильной системы.

Учитывая это, необходимо строго подходить к выбору кровельного материала. Их производители обязательно информируют потребителей, при каком минимальном уклоне кровли их можно использовать. На фото ниже показана диаграмма распределения кровельных материалов по углам скатов.

Как видно из диаграммы, на плоских крышах обычно используют рулонные материалы в виде рубероида или толи. Хотя нет никаких противопоказания применения листовых или плитных изделий: шифер, профнастил, листовое железо, собираемое фальцовым способом. А вот штучный кровельный материал лучше на крышах крутизною меньше 15° не использовать. Есть высокая вероятность проникновения воды через стыки элементов покрытия.


Значение угла кровли в градусах и процентах по отношению к типу кровельного материала Источник remotvet.ru

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш: высокие — с углом в 45–60 градусов; скатные — с наклоном от 30 до 45 градусов; пологие — с углом уклона 10–30 градусов; плоские — с углом 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Ветровая нагрузка


Сильный ветер самое большое давление оказывает на кровли высокие. Потому что такие кровли из-за большого угла наклона имеют очень большую площадь. У большой площади поверхности очень высока парусность. Соответственно, очень велика нагрузка на всю конструкцию стропильной системы. И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании. Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские. При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре. И если крепление кровли будет ослабленным, может произойти срыв всей конструкции. Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25–30 градусов. Если же сила ветра невелика, то величина уклона крыши может равняться 30–45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона. В этом случае высокая крыша вне конкуренции. На кровлях с большим уклоном снег не задерживается. Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.). Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах. Тем больший вес будет воздействовать на всю конструкцию. Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше — это неплохо. Он обеспечивает небольшую дополнительную теплоизоляцию. Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Конструктивные особенности крыши в зависимости от угла наклона

Если в проекте дан уклон крыши, то рассчитать ее высоту не составит труда. А этот параметр – один из самых важных, потому что он определяет высоту конька. Этот элемент кровельной конструкции – точка отправления в сооружении крыши в целом. Потому что при строительстве сначала выставляют уровень расположения конька, и уже под него режут пиломатериал: опорные стойки. Отсюда же рассчитывают длину стропильных ног.

Сложность расчета заключается в том, что не все помнят тригонометрию, формулы которой используются для расчетов длин элементов кровельного сооружения. В основе формул лежат тригонометрические функции: синус, косинус, тангенс, катангенс.

К примеру, как определить высоту конька (соответственно и крыши) через синус и тангенс:

sin α = H/S, где «S» – это длина ската. Соответственно высота конька будет равна: Н=S x sin α.

tg
α =H/L, то есть Н=lxtgα
Точно также можно определить длину ската, или, зная оба параметра, можно рассчитать угол наклона крыши. Все параметры конструкции взаимосвязаны, так что, зная два из них, можно определить третий.

Это может быть интересно!
В статье по следующей ссылке читайте про вентиляцию подкровельного пространства.

Кстати, определяя параметры крыши, можно обойтись и без угла наклона. Для этого используется формула Пифагора. Вот ее формула:

S2=H2+L2

Меняя местами значения, находится необходимая величина.

У Вас может возникнуть вопрос, связанный со значением величин тригонометрических функций. Они в свободном доступе есть, но чтобы Вы их не искали на просторах интернета и не тратили свое время, предлагаем таблицу:

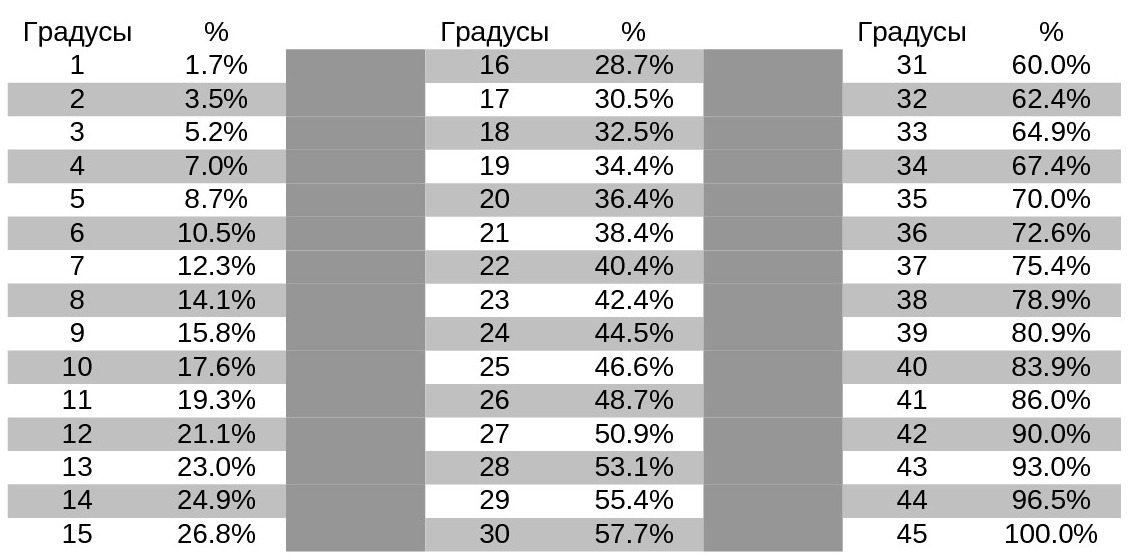

Значения тригонометрических функций от величины угла Источник remont-kvartiri.livejournal.com

Добавим, что тригонометрические функции упрощают проведения расчетов кровельных конструкций. Если правильно ими пользоваться и уметь набрасывать на бумаге эскизы крыш (имея воображение в плане конструктивного расположения ее элементов), то можно легко рассчитать размеры каждого элемента.

Это касается не только одно- или двускатных сооружений. Также легко можно будет рассчитать и элементы вальмовых или мансардных крыш. Просто придется разбить их сложные конструкции на простые.

Расчет углов уклона кровель по типам

Расчет угла наклона односкатной крыши

Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.

При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.

Материалы и углы для односкатных кровель
  • крыша из рубероида – 5-10 градусов
  • из профнастила – от 8 до 20 градусов
  • из металлочерепицы – 20-30 градусов
  • из шифера – 20-35 градусов
  • для фальцевой кровли необходим наклон 18-30 градусов

Расчет угла наклона двускатной крыши

Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т. к. расположение материала и его размеры могут гулять.

Расчет угла наклона вальмовой кровли

В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.

Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!

Влияние угла наклона на объем помещения мансарды

Если дом возводится с мансардой, то угол наклона скатов приобретает прикладное значение. И здесь соотношение прямое, то есть чем больше угол, тем больше объем мансарды. Чтобы было понятно, на фото ниже это хорошо видно.

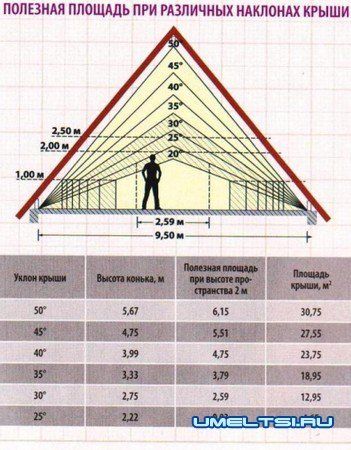

Соотношение угла наклона скатов к объему мансардного помещения Источник legkovmeste.ru

Приведем пример, основанный на верхнем рисунке. Здесь четко видно, что высота помещения зависит от параметров наклона крыши. При этом надо учитывать, что оптимальная высота не должна быть меньше 2,5 м. А значит, угол наклона скатов мансарды минимально должна быть 25°. Но обратите внимание, что при таком расположении элементов кровли не учтен объем помещения. То есть ширина комнаты не будет больше 3 м. Это притом, что ширина дома – 10 м. Получается, что используется всего лишь 30% от пространства.

А значит, надо увеличивать значение угла. И чем больше он, тем больше полезная площадь мансарды. Но здесь есть обратная сторона медали. Увеличивая угол, увеличивается высота конька. А это расходы стройматериалов на возведение крыши, плюс увеличение парусности конструкции. Поэтому очень важно найти золотую середину. К примеру, 40° практически решают все проблемы.

Чтобы отойти от этих проблем раз и навсегда, строители давно применяют совершенно другую конструкцию. Она сложна и в сооружении, и в проведении расчетов, но этот вариант решает проблему полезной площади помещения, не увеличивая высоту крыши.


Конструкция мансардной крыши Источник ok. ru

Критерии выбора

Выбор уклонности основывается на инженерном расчете, учитывающем климатические условия зоны, где ведется строительство, характеристики кровельного покрытия и несущую способность стропильного каркаса. Чтобы конструкция получилась надежной, необходимо принимать во внимание следующие критерии:

  1. Ветровая нагрузка. Чем круче кровля, тем сильнее ее парусная способность. Поэтому в регионах с сильным, порывистым ветром предпочтительнее более пологие кровельные конструкции. Хотя с другой стороны, с низкоуклонных скатов ветром может срывать гидроизоляционный материал.
  2. Снеговая нагрузка. Чем больше снеговая нагрузка, тем более крытыми делают скаты. Угол наклона кровли 40-45 градусов обеспечивает самостоятельный сход снега с поверхности кровельного материала.
  3. Характеристики финишного покрытия. У каждого покрытия для возведения кровли существует оптимальный уклон, который необходимо учитывать при проектировании конструкции.
  4. Несущая способность каркаса. Чем меньше сечение элементов каркаса и больше расстояние между ними, тем выше круче должен быть скат, чтобы выдержать снеговую нагрузку.

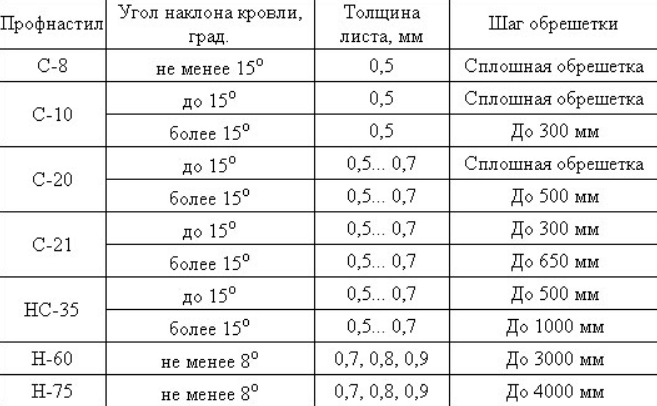

Влияние уклона на шаг обрешетки


Вес низкоуклонной и среднеуклонной крыши

Расчет угла наклона кровли


Угол наклона двухскатной крыши

В современном частном строительстве двухскатные крыши пользуются большой популярностью, поскольку они просты в монтаже и экономичны по своей стоимости, а также их строительство может быть выполнено самостоятельно. Угол наклона двухскатных крыш является одним из показателей, как надежности, так и эстетической привлекательности будущего дома, поэтому при проектировании кровли ему отводится первостепенное значение.

Двухскатная крыша

Правильный выбор уклона скатов, выбранный с соблюдением строительных норм и технологических особенностей, позволит максимально обеспечить защиту строения от неблагоприятных погодных условий, а также оптимизировать финансовые затраты.

Вернуться к оглавлению

Определяем угол двухскатной крыши

Углом двухскатной кровли в строительстве принято понимать наклон между линией стропильной ноги и горизонтальным уровнем, совпадающим со стеной здания. Измеряется он, в градусах. Реже встречается процентное измерение величины уклона ската, которое вычисляется по формулам на основании соотношения сторон треугольника в процентном исчислении.

Вариант пологих скатов двускатной кровли

По величине уклона ската все крыши можно разделить:

Тип кровлиДиапазон углов в градусах
Плоские0-5
Малоуклонные6-30
Крутоуклонные31 и более

Считается, что стандартная или классическая двухскатная крыша имеет уклон равный 45 градуса, однако такая конструкция требует более надёжного крепления, поскольку обладает повышенной парусностью и подходит не для каждой местности.

В практике строительства более распространены пологие кровли с углами, расположенными в диапазоне от 0 до 45 градусов. Исключение составляют лишь нижние части ломаной двухскатной крыши, в которой наклон составляет 60 более градусов.

Примеры крыш по разной величине уклона ската

Зачастую при строительстве владельцы выставляют уклон кровли, как говорится, «на глаз», руководствуясь исключительно эстетическими соображениями. Это является рискованным решением, поскольку не только увеличивает вероятность преждевременного износа, но и исключает возможность оптимизировать как полезную площадь подкровельного пространства, так и затраты на материалы.

Вернуться к оглавлению

Факторы, которые следует учесть при расчёте уклона скатов кровли

При проектировании общей конструкции двухскатного покрытия дома выбору оптимального уклона скатов необходимо уделить особое внимание, поскольку от этого будет зависеть как функциональность крыши, так и её надёжность.

Пример проект двускатной крыши

При этом нужно учитывать следующие факторы:

  1. Тип кровельного материала. Разные типы кровельного материала

    Каждый тип кровельного покрытия отличается не только по технологии установки и весу, но и рекомендованными показателями минимального угла при установке, в том числе:

    Пример металлического кровельного материала для крыши

    Тип покрытияМинимальная величина угла в градусахОсобенности
    Рубероид и другие рулонные материалы4Такой уклон допустим при укладке в три слоя. Для однослойного покрытия минимальное значение составляет 25 градусов.
    Мягкая битумная кровля4Верхнее ограничение составляет 15 градусов, поскольку при жаркой погоде есть вероятность сползания кровельного покрытия.
    Стальные фальцованные листы5Не рекомендуется делать такое покрытие на скаты с уклоном более 30 градусов.
    Ондулин6Для укладки на плоских крышах требуется сплошная обрешётка.
    Профлист12При минимальном показателе требуется дополнительная герметизация стыков
    Металлочерепица14Лучше укладывать на менее покатые скаты, чтобы исключить срыв покрытия ветром.
    Шифер20При меньшем наклоне возможно подтекание воды
    Натуральная черепица22Рекомендуется укладывать на более крутые скаты, чтобы снизить нагрузку на стропильную систему, поскольку черепица имеет значительный вес

  2. Функциональное назначение подкровельного пространства. При устройстве двухскатной крыши естественным является желание максимально использовать подкровельное пространство и, как правило, там обустраивают жилое помещение. При различном наклоне скатов полезная площадь может различаться по высоте и ширине. Считается, что оптимальным решением для жилого помещение будет уклон, находящийся в диапазоне от 30 до 45 градусов.

    Надо отметить, что даже при таком наклоне площадь мансарды будет невелика. Альтернативным вариантом будет сделанная двухскатная крыша ломаного типа, которая позволяет максимально использовать подкровельное пространство.

    Чертеж крыши ломаного типа

  3. Среднестатистическая снеговая нагрузка. Этот фактор также имеет немаловажное значение, поскольку залежавшийся на крыше снег после снегопада существенно увеличивает давление ,как на покрытие, так и на стропильную систему и повышает вероятность обрушения кровли.

    Для местности с обильными снегопадами рекомендуется устанавливать кровли с уклоном 35-40 градусов. Актуальным углом будет и наклон в 45 градусов, поскольку при таком расположении ветром сдувается снеговое покрытие, такие кровли называются самоочищающимися.

    Связь угла наклонной крыши и количества снега на ней

  4. Ветровые метеоусловия. Расположение дома на участке в открытой местности с сильными ветрами требует снижения показателя угла, чтобы уменьшить парусность кровли и исключить срыв кровельного покрытия. С другой стороны, чересчур маленький уклон повышает опасность отрыва всей стропильной системы от строения.

    Поэтому рекомендованный наклон углов, для домов, строящихся в зонах повышенных ветров и ураганов, составляет 30-42 градуса.

    Ветровая нагрузка на крышу

Надо отметить, что кровля с крутыми скатами по стоимости будет обходиться дороже, чем с пологими. Однако решающим значением при выборе уклона должны быть технические характеристики, поскольку именно они влияют на безопасность и долговечность строения.

Вернуться к оглавлению

Расчёт угла двухскатной кровли

Для того чтобы вычислить оптимальный угол наклона двухскатной крыши необходимо выполнить следующие действия:

  1. Собрать воедино следующую информацию:
  2. На основании данных первых двух пунктов определяем возможный диапазон расположения углов.

    Возможный диапазон угла крыши

  3. На основании длины стены и используя математические формулы, выполняется расчёт высоты конька здания при минимальном и максимальном угле диапазона.

    Угол наклона отображен через отношение высоты конька и половины ширины здания

  4. Окончательный показатель уклона определяется исходя из организации подкровельного пространства, при этом нужно учесть, что:

Проанализировав все полученные данные, можно принять решение, какой будет оптимальный угол для двухскатной крыши конкретного дома. Видео-урок по нахождению высоты и наклона крыши.

Вернуться к оглавлению

Вычисление угла нестандартной двухскатной крыши

Виды двухскатных кровель не ограничиваются только классическим типом или тем, который с фронтона образует равнобедренный треугольник и скаты имеют одинаковый уклон. Другими типами, имеющими более сложную конструкцию, но для которых также актуален расчёт угла наклона сторон, являются:

Для проектирования сложной крыши онлайн — калькулятор будет оптимальным способом рассчитать угол уклона каждого из скатов, поскольку позволяет быстро вычислить и оптимизировать этот показатель на основании вводимых данных, таких как:

В зависимости от типа кровли и программы данные, необходимые для ввода, могут отличаться наличием дополнительных параметров.

Достоинством применения онлайн — калькуляторов является то, что изменяя вводимые параметры можно выбрать оптимальный вариант для конкретного строения.

Если же делать расчёт сложной кровли вручную, то необходимо принимать во внимание следующие основные моменты:

  1. Ломаная кровля. Основное предназначение кровли такого типа это увеличение полезной площади подкровельного пространства, которое обеспечивается более крутыми нижними скатами и пологой верхней частью. Оптимальными углами для мансардной крыши считается соотношение 30 градусов для верхней части и 60 градусов для нижних сторон. Такое сочетание наклонов делает двускатную ломаную кровлю эстетически привлекательной и функционально удобной. Примеры двускатной ломаной крыши

  2. Крыша с разной длиной скатов. Зачастую к такому варианту прибегают, когда необходимо разместить под одной крышей помещения разного функционального назначения, например, проект жилого дома и веранды, при этом уклон более длинного ската будет намного меньше, чем короткого. В этом случае целесообразно выполнить расчёт короткого ската по стандартной методике, а угол второй из сторон вычислять математически на основании высоты конька и длины от точки, соответствующей проекции конька, до места окончания ската. Крыша с разными углами требует внимательного подбора кровельного покрытия, чтобы оба угла наклона крыши находились в допустимом диапазоне конкретного материала. Если это не представляется возможным, то необходимо расположить постройку на местности так, чтобы более длинный скат был с подветренной стороны, при этом рекомендуется ориентироваться на данные метеослужбы о розе ветров на данной территории. Примеры крыши с разной длинной скатов

  3. Разно уровневые. Такое строение двухскатной кровли в последнее время становится все более популярным, поскольку оно расширяет возможности организации внутреннего пространства, а также позволяет максимально задействовать технологии энергосбережения. Пример крыш с разноуровневым скатом

    Можно выделить два типа разно уровневых покрытий:

    • с одинаковым уклоном скатов;
    • с разными углами наклона.

    Принцип расчета для любого из типов является таким же, как и в предыдущих вариантах.

Многообразие вариантов конструкций двухскатных сложных крыш предполагает гибкий подход при вычислении уклонов скатов в каждом отдельном случае, но принципы расчетов должны оставаться неизменными.

Примерны оформления мансардного этажа разных типов двухскатной крыши

Таким образом, угол двухскатной крыши является немаловажным показателем при проектировании кровли, поскольку от этого будет зависеть долговечность и безопасность постройки.

Корректно просчитанная крыша своими руками будет гарантией будущего комфорта, а также оптимальных финансовых затрат на строительство.

Читайте также

Строительство крыши частного дома

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки вальмовой крыши дома

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов

  • У

    гол наклона боковых стропил
  • — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.
  • У

    гол наклона вальмовых стропил
  • — Угол наклона крыши со стороны вальмового ската.
  • П

    лощадь поверхности крыши
  • — Общая площадь кровли с учетом свесов.
  • П

    римерный вес кровельного материала
  • — Нагрузка на стропильную систему крыши от кровельного материала.
  • К

    оличество рубероида
  • — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Д

    лина боковых стропил
  • — Длина стропильной ноги с боковой стороны строения и с учетом свеса.
  • Д

    лина вальмовых стропил
  • — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.
  • Д

    лина диагональных (накосных) стропил
  • — Длина так называемых ребер в количестве 4 штук.
  • Р

    екомендуемое сечение стропил
  • — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.
  • К

    оличество боковых и вальмовых стропил
  • — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.
  • О

    бъем бруса для стропил
  • — Объем материала для стропильной системы в кубометрах.
  • П

    римерный вес стропил
  • — Общая нагрузка от стропильной системы.
  • К

    оличество рядов обрешетки
  • — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Расчёт кровли: как посчитать угол наклона крыши, длину стропил и площадь кровельного материала

При проектировании стропил кровли частного дома нужно уметь правильно рассчитать угол наклона крыши. Как сориентироваться в различных единицах измерения, по каким формулам вести расчёт и как влияет угол наклона на ветровую и снеговую нагрузку крыши, мы и поговорим в этой статье.

Кровля частного дома, возводимого по индивидуальному проекту, может быть очень простой или удивительно причудливой. Угол уклона каждого ската зависит от архитектурного решения всего дома, наличия чердака или мансарды, используемого кровельного материала, климатической зоны, в которой располагается приусадебный участок. В компромиссе этих параметров нужно найти оптимальное решение, сочетающее прочность крыши с полезным использованием подкрышного пространства и внешним видом дома или комплекса построек.

Единицы измерения угла наклона крыши

Угол наклона — это величина между горизонтальной частью конструкции, плитами или балками перекрытия, и поверхностью кровли или стропилами.

В справочниках, СНиП, технической литературе встречаются различные единицы измерения углов:

  • градусы;
  • соотношение сторон;
  • проценты.

Ещё одна единица измерения углов — радиан — в таких расчётах не применяется.

Что такое градусы, все помнят из школьной программы. Соотношение сторон прямоугольного треугольника, который образован основанием — L, высотой — Н (см. на рисунок выше) и настилом крыши выражается, как Н:L. Если α = 45°, треугольник — равносторонний, и соотношение сторон (катетов) равно 1:1. В случае, когда соотношение не даёт чёткого представления о наклоне, говорят о проценте. Это то же отношение, но рассчитанное в долях с переводом в проценты. Например, при H = 2,25 м и L = 5,60 м:

  • 2,25 м / 5,60 м · 100 % = 40%

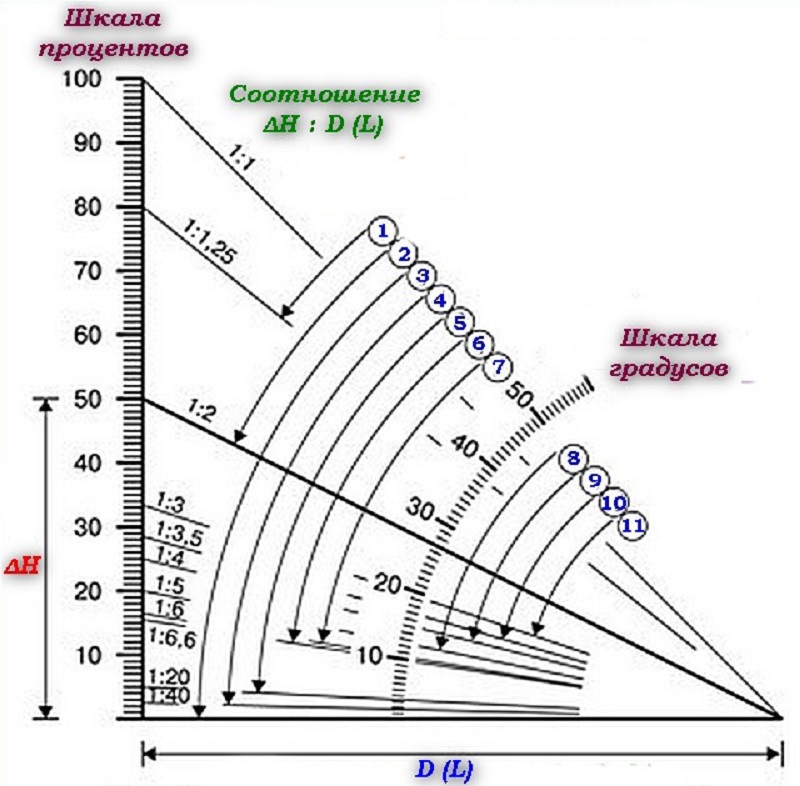

Цифровое выражение одних единиц через другие наглядно изображено на диаграмме ниже:

Формулы для расчёта угла наклона крыши, длины стропил и площади покрытия кровельным материалом

Чтобы легко рассчитать размеры элементов крыши и стропильной системы, нужно вспомнить, как мы решали задачи с треугольниками в школе, пользуясь основными тригонометрическими функциями.

Как это поможет в расчёте крыши? Разбиваем сложные элементы на простые прямоугольные треугольники и находим решение для каждого случая, пользуясь тригонометрическими функциями и теоремой Пифагора.

Проще всего рассчитать односкатную или двускатную крышу. Высота конька и пролёт — величины известные, угол и длина стропил определяются легко.

Чаще встречаются более сложные конфигурации.

Например, нужно рассчитать длину стропил торцевой части вальмовой крыши, которая представляет собой равнобедренный треугольник. Из вершины треугольника опускаем перпендикуляр на основание и получаем прямоугольный треугольник, гипотенуза которого является средней линией торцевой части крыши. Зная ширину пролёта и высоту конька, из разбитой на элементарные треугольники конструкции можно найти угол наклона вальмы — α, угол наклона кровли — β и получить длину стропил треугольного и трапециевидного ската.

Формулы для расчёта (единицы измерения длин должны быть одинаковыми — м, см или мм — во всех расчётах, чтобы избежать путаницы):

Внимание! Расчёт длин стропил по этим формулам не учитывает величину свеса.

Пример

Крыша — четырёхскатная, вальмовая. Высота конька (СМ) — 2,25 м, ширина пролёта (W/2) — 7,0 м, глубина наклона торцевой части крыши (MN) — 1,5 м.

Получив значения sin(α) и tg(β), определить значение углов можно по таблице Брадиса. Полная и точная таблица с точностью до минуты представляет собой целую брошюру, а для грубых расчётов, которые в данном случае допустимы, можете воспользоваться небольшой таблицей значений.

Таблица 1

Угол наклона крыши, в градусахtg(a)sin(a)
50,090,09
100,180,17
150,270,26
200,360,34
250,470,42
300,580,50
350,700,57
400,840,64
451,000,71
501,190,77
551,430,82
601,730,87
652,140,91
702,750,94
753,730,96
805,670,98
8511,430,99
901

Для нашего примера:

  • sin(α) = 0,832, α = 56,2° (получено интерполяцией соседних значений для углов в 55° и 60°)
  • tg(β) = 0,643, β = 32,6°(получено интерполяцией соседних значений для углов в 30° и 35°)

Запомним эти цифры, они пригодятся нам при выборе материала.

Для расчёта количества кровельного материала потребуется определить площадь покрытия. Площадь ската двускатной крыши — прямоугольник. Его площадь — произведение сторон. Для нашего примера — вальмовой крыши — это сводится к определению площадей треугольника и трапеции.

Для нашего примера площадь одного торцового треугольного ската при CN = 2,704 м и W/2 = 7,0 м (расчёт необходимо выполнить с учётом удлинения кровли за пределы стен, принимаем длину свеса — 0,5 м):

  • S = ((2,704 + 0,5) · (7,5 + 2 х 0,5)) / 2 = 13,62 м2

Площадь одного бокового трапециевидного ската при W = 12,0 м, Hс = 3,905 м (высота трапеции) и MN = 1,5 м:

Вычисляем площадь с учётом свесов:

  • S = (3,905 + 0,5) · ((12,0 + 2 х 0,5) + 9,0) / 2 = 48,56 м2

Суммарная площадь покрытия четырёх скатов:

  • SΣ = (13,62 + 48,46) · 2 = 124,16 м2

Рекомендации по наклону крыши в зависимости от назначения и материала

Неэксплуатируемая крыша может иметь минимальный угол наклона 2–7°, что обеспечивает невосприимчивость к ветровым нагрузкам. Для нормального схода снега угол лучше увеличить до 10°. Такие кровли распространены при строительстве хозяйственных построек, гаражей.

Если подкрышное пространство предполагается использовать в качестве чердака или мансарды, наклон одно- или двускатной крыши должен быть достаточно большим, иначе человек не сможет выпрямиться, а полезная площадь будет «съедена» стропильной системой. Поэтому целесообразно применить в таком случае ломаную крышу, например, мансардного типа. Минимальная высота потолков в таком помещении должна быть не менее 2,0 м, но желательно для комфортного пребывания — 2,5 м.

Варианты обустройства мансарды: 1-2. Двухскатная крыша классическая. 3. Крыша с переменным углом наклона. 4. Крыша с выносными консолями

Принимая тот или иной материал в качестве кровельного, необходимо учитывать требования по минимальному и максимальному уклону. В противном случае, возможны проблемы, требующие ремонта крыши или всего дома.

Таблица 2

Тип кровлиДиапазон допустимых углов монтажа, в градусахОптимальный наклон кровли, в градусах
Кровля из толя с посыпкой3-304-10
Толевая кровля, двухслойная4-506-12
Цинковая кровля с двойными стоячими фальцами (из цинковых лент)3-905-30
Толевая кровля, простая8-1510-12
Пологая кровля, крытая кровельной сталью12-1815
Шпунтованная черепица с 4-мя желобками18-5022-45
Гонтовая кровля18-2119-20
Шпунтованная черепица, нормальная20-3322
Профнастил18-3525
Волнистый асбестоцементный лист5-9030
Искусственный шифер20-9025-45
Шиферная кровля, двухслойная25-9030-50
Шиферная кровля, нормальная30-9045
Стеклянная кровля30-4533
Черепица, двухслойная35-6045
Желобчатая голландская черепица40-6045

Полученные в нашем примере углы наклона находятся в диапазоне 32–56°, что соответствует шиферной кровле, но не исключает и некоторые другие материалы.

Определение динамических нагрузок в зависимости от угла наклона

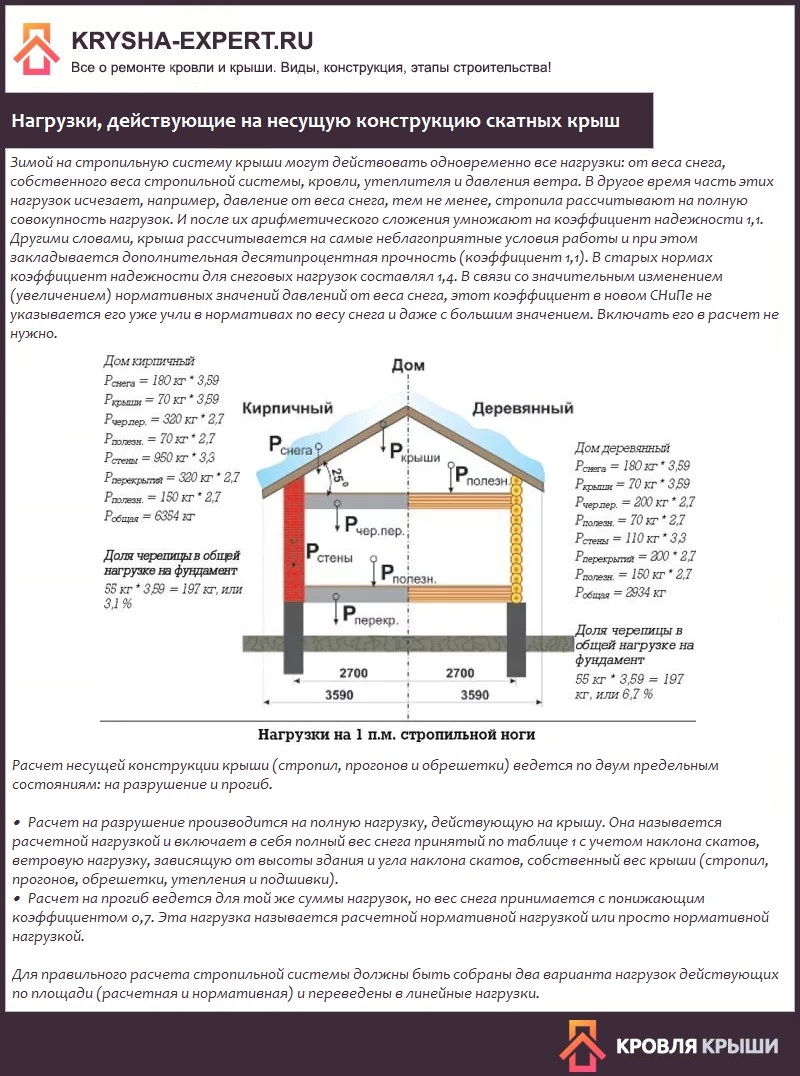

Конструкция дома должна выдерживать статические и динамические нагрузки от крыши. Статические нагрузки — это вес стропильной системы и кровельных материалов, а также оборудования подкрышного пространства. Это постоянная величина.

Динамические нагрузки — величины переменные, зависящие от климата и времени года. Чтобы верно рассчитать нагрузки с учётом их возможной сочетаемости (одновременности), рекомендуем изучить СП 20.13330.2011 (разделы 10, 11 и Приложение Ж). В полном объёме этот расчёт с учётом всех возможных при конкретном строительстве факторах в этой статье не может быть изложен.

Ветровая нагрузка вычисляется с учётом районирования, а также особенностей расположения (подветренная, наветренная сторона) и угла наклона крыши, высоты здания. Основу расчёта составляет ветровое давление, средние значения которого зависит от региона строящегося дома. Остальные данные нужны для определения коэффициентов, корректирующих относительно постоянную для климатического района величину. Чем больше угол наклона, тем более серьёзные ветровые нагрузки испытывает крыша.

Таблица 3

Район строительстваIIIIIIIVVVIVIIVIII
Расчетная снеговая нагрузка0,8 (80)1,2 (120)1,8 (180)2,4 (240)3,2 (320)4,0 (400)4,8 (480)5,6 (560)

Снеговая нагрузка, в отличие от ветровой, связана с углом наклона крыши противоположным образом: чем меньше угол, тем больше снега задерживается на кровле, тем ниже вероятность схождения снежного покрова без применения дополнительных средств, и тем большие нагрузки испытывает конструкция.

Таблица 4

Снеговой районГородаСнеговая нагрузка кгс/м3
ОдноскатныеДвухскатные
0-25°25-30°20-39°
1Калининград, Донецк, Вильнюс, Ростов-на-Дону, Астрахань504065
2Рига, Минск, Киев, Белгород, Волгоград705590
3Москва, Смоленск, Брянск, Курск, Воронеж, Саратов, Тамбов, Ульяновск10080125
4Архангельск, Вологда, Петрозаводск, Нижний Новгород, Самара150120190

Подходите к вопросу определения нагрузок серьёзно. Расчёт сечений, конструкции, а значит, надёжности и стоимости стропильной системы зависит от полученных значений. Если вы не уверены в своих силах, лучше заказать расчёт нагрузок у специалистов.

рмнт.ру

09.11.16

Как сделать расчет уклона крыши – важные особенности

Содержание:

Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

  1. Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
  2. Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Методика проведения расчетов

При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

  • Общую массу кровельной конструкции;
  • Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.

Упрощенный алгоритм расчетов сводится к следующим действиям:

  • Сначала нужно определить вес одного квадратного метра кровельного пирога;
  • Полученное значение умножается на общую площадь кровли;
  • Масса кровли умножается на коэффициент 1,1.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

  • Первым делом нужно рассчитать ширину пролета;
  • Полученная величина делится на 2;
  • Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

  1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
  2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
  3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
  4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Калькулятор расчета угла наклона двускатной крыши — с необходимыми пояснениями

Двускатные крыши можно, пожалуй, отнести к наиболее популярным среди частных застройщиков. Их стропильная система обычно не отличается высокой сложностью как в расчётах, так и в практической реализации. Но сама по себе двускатная крыша становится весьма надежной, практичной, привлекательной внешне, а кроме того – при должном планировании позволяет полезно использовать чердачное помещение, вплоть до оборудования там полноценной жилой комнаты.

Калькулятор расчета угла наклона двускатной крыши

Одним из ключевых параметров при расчетах самих стропильных систем и кровельных покрытий, в том числе — нагрузок, которые будут на них выпадать в ходе эксплуатации, является угол уклона скатов. Его расчет, в принципе, несложен, но заученные еще в школе формулы имеют свойство постепенно подзабываться. Чтобы упростить себе задачу – используйте калькулятор расчета угла наклона двускатной крыши, предлагаемый в этой публикации. Несколько необходимых пояснений будет приведено ниже.

Калькулятор расчета угла наклона двускатной крыши

Перейти к расчётам

Пояснения по пользованию калькулятором

 Если рассуждать более корректно, то это, скорее, калькулятор, наглядно демонстрирующий зависимость высоты конька двускатной стропильной системы от угла крутизны ее скатов. Но такой подход при планировании, возможно, даже и лучше, так как позволяет, варьируя значения угла крутизны, найти оптимальное соотношение, при одном неизменном параметре – размерах самого здания.

В основу расчёта положена тригонометрическая формула зависимости длин сторон и величин углов прямоугольного треугольника. В данном случае «константой» является горизонтальная проекция ската d, то есть расстояние от точки пересечения стропильной ноги с мауэрлатом до точки проекции конька на плоскость мауэрлата.

Цены на крепления для стропил

крепления для стропил

Величины, участвующие в проведении расчетов.

Высота Н – расстояние по вертикали от плоскости мауэрлата до линии конька. И противолежащий этой высоте угол а – это как раз и есть нужная нам крутизна ската крыши.

С помощью калькулятора можно решить, так сказать, прямую и обратную задачи:

  1. Требуется, чтобы скат имел строго оговоренный угол крутизны а. Расчет покажет, какой при этом получится высота конька Н.
  2. Необходимо смонтировать крышу с намеченной высотой конька Н. Требуется определить, какой при этом получится уклон ската а. В этом случае ничего не стоит простым перебором значений в поле ввода угла крутизны быстро найти, при каком а будет получен требуемый результат Н (или наиболее близкий к нему). Это займет буквально несколько секунд.

Еще один нюанс. Двускатная крыша не всегда проектируется симметричной, то есть может быть с разными значениями угла крутизны и длины противоположных скатов. Ничего сложного – просто придется провести поочередно расчет для каждой стороны в отдельности.

Схема, показывающая особенности расчетов для несимметричной двускатной крыши

Естественно, при последовательных расчетах в данном случае исходят из того, что высота конька для обеих сторон должна быть одинаковой. В остальном – все так же, как было пояснено выше.

Как самостоятельно рассчитать и смонтировать двускатную стропильную систему?

Показанные выше расчет является «стартовым» — вслед за ним проводится еще ряд других, определяющих основные параметры всей стропильной системы. Со всеми подробностями от проектирования и до пошаговой инструкции по проведению монтажных работ – в специальной публикации нашего портала «Установка стропил двускатной крыши своими руками».

Расчет двухскатной крыши: ширина, углы наклона, размеры + проектирование

Крыша – важная конструктивная часть дома, выполняющая ряд наиважнейших функций. Она защищает от атмосферных напастей и отводит осадки, обеспечивает изоляцию и вносит солидный вклад в формирование собственного стиля строения. Для того чтобы столь значимое сооружение на «отлично» справлялось с доверенной работой, необходимо досконально продумать проект и скрупулезно разобраться с размерами.

Тщательный разбор и расчет двухскатной крыши требуется и самостоятельным мастерам, и владельцам загородной собственности, прибегающим к услугам строительных организаций. Давайте разберемся, как это правильно сделать.

Что необходимо знать перед расчетом?

Крыша, напоминающая в разрезе перевернутую литеру V, неспроста лидирует в списке скатных конструкций. По простоте сооружения и экономичности у двухскатной крыши практически нет соперников. Столетиями проверяемые на практике технологии строительства двухскатных крыш заложены в основе возведения большинства кровельных сооружений.

Незатейливые скатные плоскости не требуют сложного раскроя покрытия и прочих материалов, результатом которого становится внушительное количество отходов. Не нужны специфические ухищрения для воплощения замысловатых конфигураций. Осадки не задерживаются на наклонных поверхностях, поэтому нет необходимости в усилении гидроизоляции. В итоге устройство двухскатной крыши зачастую обходится дешевле односкатной.

Крыша с двумя скатами может быть самостоятельным объектом или частью комплекса сооружений аналогичной или отличной формы. Самый простой вариант ее не имеет встроенных слуховых окон и навесов над входным крыльцом, т.е. нет дополнительных переломов, хребтов и сопутствующих им ендов.

Отсутствие выпуклых и вогнутых углов лишает мастера «наслаждения» помучиться с рядом затруднительных операций. Опять же хозяева не получат мнимого удовольствия от протечек, нередко появляющихся в стыках скатных элементов крыши.

В принципе, любителям причудливой архитектуры никто не мешает оснастить два ската многочисленными встроенными конструкциями. Правда есть ограничения по климатическим признакам: в областях с высоким объемом зимних осадков возведение крыш с многочисленными составляющими нежелательно. В сформированных излишествами разжелобках создаются благоприятные условия для накапливания снежных залежей. Счищать их придется резвее обычного, а лишнее усердие в сфере удаления снега может стать причиной повреждения покрытия со всеми вытекающими.

Однако приверженцам простых и ясных форм тоже не стоит расслабляться. Конфигурация крыши углом должна быть идеально подобрана и рассчитана, иначе не сможет безупречно выполнять доверенную работу.

Несмотря на обманчивую элементарность, в определении оптимальной формы конструкции есть подвохи. Преодолеть и обойти их невозможно без знания технологических тонкостей, ведь все параметры сооружения взаимосвязаны:

  • Ширина двухскатной крыши зависит от габаритов коробки и вида покрытия, которое в свою очередь влияет на подбор крутизны скатов.
  • Уклон крыши зависит от климатических особенностей района строительства и от типа кровельного материала.
  • Совокупность перечисленных обстоятельств, ширины и уклона, определяет высоту конструкции, которая в итоге может не соответствовать архитектурным требованиям и эстетическим соображениям.

У безукоризненно спроектированной крыши все пропорции подобраны идеально. Ширина и высота ее определяют подъем и уклон, необходимый для отвода осадков в конкретной местности. Ниже нельзя по техническим причинам, выше дорого и неразумно, если этого не требует уникальная архитектура.

Заметьте, что вкупе с увеличением крутизны растет бюджет строительства. Согласно уклону подбирают кровельный материал. Ориентируясь на его вес и специфику, проектируют и рассчитывают стропильный каркас. Расчет стропильного каркаса производят с учетом перечисленных параметров и с учетом нагрузок, действующих извне на конструкцию.

Взаимозависимость пропорций крыши, сложности устройства стропильного каркаса и нюансов подбора покрытия заставляет определять наилучшую форму путем банального подбора. Если что-то не подходит, заменяют или укрепляют несущие конструкции. Благо, и ассортимент на строительном рынке сейчас предостаточный, и для усиления сооружения разработаны всевозможные способы.

Если пугают предстоящие вычисления и перетасовка данных, лучше прибегнуть к беспроигрышному решению – типовому проекту. Не зря же за рубежом все дома одного населенного пункта оснащают крышами равной высоты и покрывают равнозначным по цвету и характеристикам материалом. Типизация позволяет выдержать ландшафтную идентичность и сократить расходы на проектировку.

Однако даже типовое проектное решение – не панацея от технических бед и эстетических недочетов. Нельзя забывать об индивидуальных габаритах коробки, над которой планируется возвести крышу. Соотечественниками отрицается уравниловка в высоте и крутизне, потому нам все же желательно разобраться с пропорциями кровельного сооружения.

Пошаговое проведение расчетов

Конфигурацию и габариты любой скатной крыши задает стропильный каркас. На ребра стропильных ног укладываются скаты, образующие двухгранный угол. Сооружают стропильные системы из металлопроката и древесины, используют в строительстве конструкции индустриального изготовления и пиломатериалы.

Давайте рассмотрим варианты, доступные для приложения усилий самостоятельного мастера, т.е. построечный метод возведения каркаса крыши из пиломатериалов.

Этап #1 – выбор вида стропильной системы

Способ сооружения двухскатной крыши связан с размерами опосредованно, но без учета разницы в устройстве конструкций трудно будет разобраться с геометрическими параметрами.

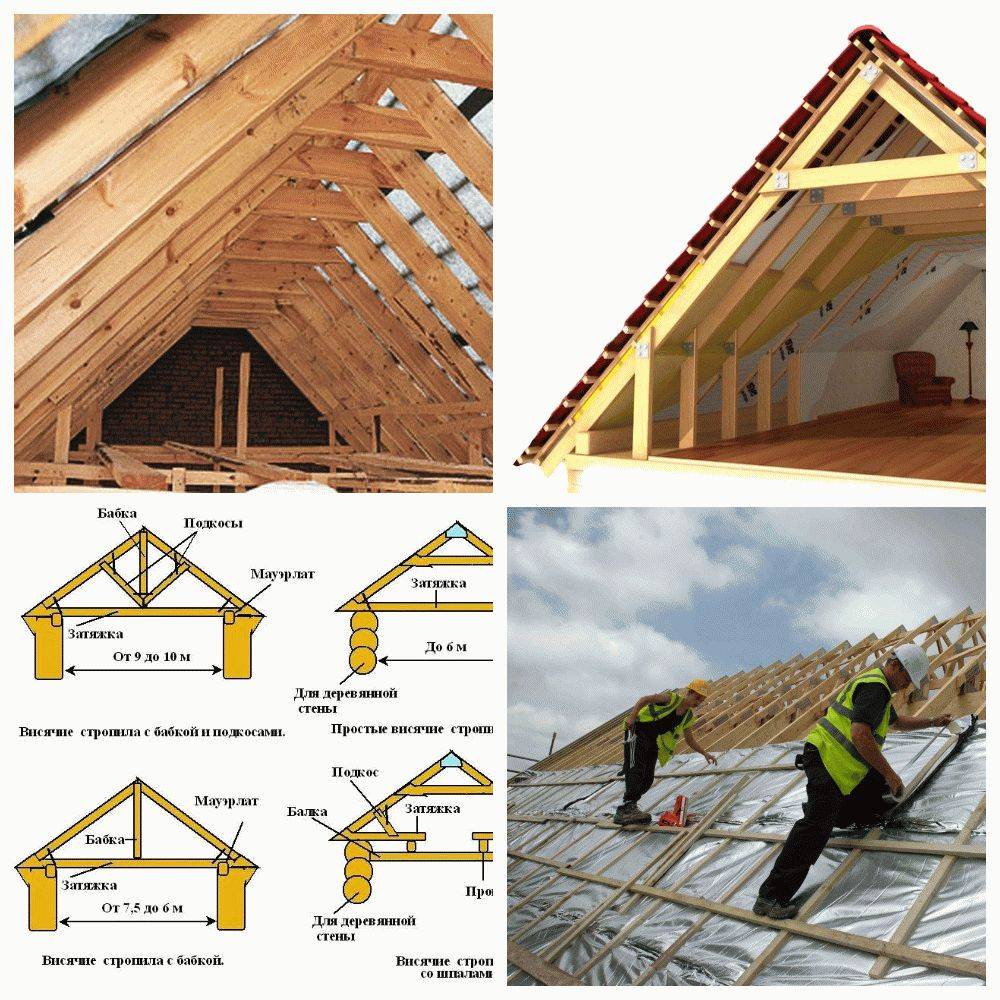

В строительстве двухскатных крыш используются две традиционные технологии:

  • Наслонная, согласно которой у верха и низа стропилин есть прочная точка опоры. Нижней опорой служат стены дома, оснащенные мауэрлатом. Верх наслонных стропильных ног опирается на прогонную балку, формирующую конек. Прогонную балку опираются на сооруженную специально для нее опорную систему, на внутреннюю стену или на каменные фронтоны коробки, возведенные до устройства крыши. Наслонный способ преимущественно используют при обустройстве крупных домов с внутренней несущей стеной или рядом колон.

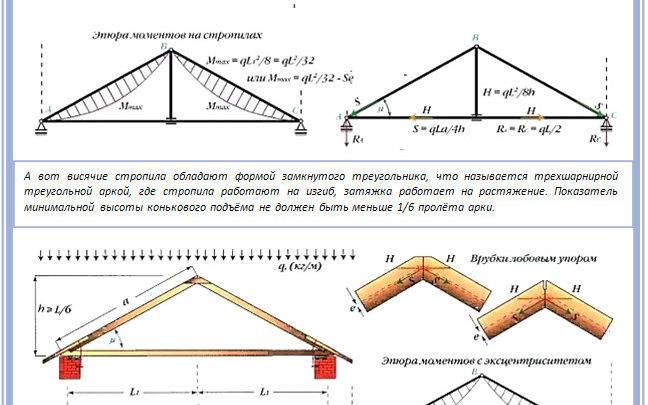

  • Висячая, согласно которой стропила верхами упираются лишь друг в дружку. Опорой для низа служат стены, как и в предыдущем случае. Висячие стропильные ноги формируют равносторонний треугольник, основание которого называется затяжкой. В совокупности такая система не создает распор, т.е. не передает распирающую нагрузку на стенки коробки. Стропильные треугольники устанавливаются либо в готовом к монтажу, т.е. собранном на земле виде, либо сооружаются из отдельных стропилин на месте. Отсутствие верхней опоры вносит коррективы в сферу использования: висячий метод применяется в обустройстве только небольших строений с малыми пролетами.

Схемы стропильных систем обоих типов включают минимум конструктивных элементов при перекрытии коробок шириной до 8-10м.

При обустройстве пролетов крупнее возникает опасность деформации стропильных ног. Чтобы исключить провисание и прогиб деревянных деталей из пиломатериалов, устанавливают укрепляющие элементы: подкосы, схватки, боковые прогоны и др.

Дополнительные детали обеспечивают жесткость и устойчивость крупного сооружения, но увеличивают нагрузку. Как определяется суммарная нагрузка и производится расчет элементов стропильной системы, мы уже разбирали.

Этап #2 – расчет ширины

Оба типа деревянных стропильных систем сооружаются по балкам перекрытия или по мауэрлату. От типа основы зависит, как вычисляется ширина крыши:

  • При монтаже на балки перекрытия именно они формируют карнизный свес, т.е. определяют габариты крыши.
  • При установке на мауэрлат ширина крыши определяется путем сложения трех величин. Суммировать нужно ширину коробки и две проекции ширины карнизного свеса. Однако в расчетах используется только несущая часть ширины крыши, равная ширине коробки.

Функцию мауэрлата в каркасных постройках выполняет верхняя обвязка, заодно соединяющая разрозненные элементы в единый каркас. В деревянном строительстве мауэрлатом служит верхний венец, сложенный брусом или бревном.

В случае применения «балочной» схемы устройства используются так называемые матицы – брусья или бревна, уложенные под верхним венцом стопы в качестве перекрытия.

Карнизные свесы крыш, установленных на мауэрлат, могут быть сформированы непосредственно стропильными ногами, пришитыми к ним кобылками или кирпичным выступом. Последний вариант, естественно, применяется при возведении кирпичных стен. Выбор ширины свеса продиктован типом кровельного покрытия и материалом, из которого сложены стены.

Примеры рекомендованной ширины свеса:

  • Для шиферной кровли не более 10см;
  • Для битумной черепицы в интервале 30-40см;
  • Для металлочерепицы 40-50см;
  • Для профлиста 50см;
  • Для керамической черепицы 50-60см.

Стены из бревна и бруса требуют усиленной защиты от косых дождей, потому свесы над ними обычно увеличивают на 10-15см. При превышении предельного значения ширины свеса, рекомендованного производителем, необходимо предусмотреть мероприятия по его укреплению.

Возможна установка наружных подкосов на стены или опорных столбов, которые одновременно смогут играть роль конструктивных элементов террасы, крыльца, веранды.

Этап #3 – определение уклона

Углу наклона скатов дозволено варьировать в широчайших пределах, в среднем от 10º до 60º с допустимыми отклонениями в обе стороны. Традиционно обе плоскости двухскатной крыши имеют равные углы наклона.

Даже в несимметричных конструкциях для жилых домов их в основном располагают под равным углом, а эффекта асимметрии добиваются путем сооружения разно-размерных скатов. Чаще всего различия в уклоне основных частей крыши наблюдаются при строительстве дачных домиков и бытовых объектов.

На процедуру определения оптимальной крутизны двухскатной крыши существенное влияние оказывают три фактора:

  • Тип покрытия вкупе с весом предназначенной для него обрешетки. Вид кровельного материала определяет технологию монтажа и способ устройства основания для его крепления. Чем плотнее получается кровля, тем меньшее значение может быть у уклона. Чем меньше нахлестов и стыков между элементами покрытия, тем ниже разрешено быть крыше. И наоборот.
  • Вес кровли вместе с компонентами кровельного пирога. Расположенное под углом к горизонту тяжелое покрытие давит на основание только своей проекцией. Короче, чем выше уклон, тем меньшая масса передается на перекрытие. Т.е. под тяжелую кровлю нужно строить крутую крышу.
  • Климатическая специфика региона. Высокий уклон способствует быстрому отведению снега и воды, что крайне желательно в областях со значительным уровнем выпадения осадков. Однако высокие скаты очень чувствительны к воздействию ветров, стремящихся их опрокинуть. Потому в регионах с характерными сильными ветрами принято строить пологие конструкции, а в районах с изобильными осадками – крыши с высоким уклоном.

В нормативной документации, применяемой в расчетах углов для возведения двухскатных крыш, встречаются единицы, способные сбить с толку неопытных в кровельном деле домашних строителей. Самая простая величина выражена в безразмерных единицах, самая понятная – в градусах.

Вторая версия передает соотношение высоты крыши к половине ее ширины. Для ее определения проводится линия от центральной точки перекрытия к вершине кровельного треугольника. Реальную линию проводят на схеме дома, воображаемую на объекте. Обозначается величина или в процентах, или в виде математического отношения типа 1: 2,5… 1: 5 и др. В процентах мудренее и неудобней.

Этап #4 – определение высоты конька

У крыши с двумя скатами по желанию хозяина может быть или не быть чердак. В чердачных пространствах двухскатных крыш не положено устраивать полезные помещения. Для этого существует технология сооружения ломаных крыш. Однако высота чердака, применяемого для обслуживания и осмотра крыш углом, не является произвольной.

Согласно предписаниям противопожарной службы от вершины до перекрытия должно быть не меньше 1,6м. Верхний предел продиктован эстетическими убеждениями проектировщиков. Они утверждают, что если высота крыши больше высоты короба, то она словно «давит» на постройку.

Высоту расположения коньковой вершины для устроенных по балкам висячих крыш легче всего определить чертежным методом:

  • Чертим схему коробки дома в масштабе.
  • Ищем середину верхнего перекрытия.
  • От середины вверх прокладываем ось симметрии.
  • В любую из сторон от середины откладываем половину ширины крыши – получаем крайнюю точку свеса.
  • С помощью транспортира от крайней точки свеса вычерчиваем прямую под углом, рекомендованным производителем кровельного покрытия. Точка ее пересечения с осью будет вершиной крыши. Измерим расстояние от вершины до перекрытия, получим высоту.

Чтобы получить полную картину, на схеме нужно аналогичным способом вычертить второй скат. Параллельно линиям вычерченных скатов надо провести еще две линии на расстоянии, равном толщине стропильных ног в том же масштабе.

Если не устроит конфигурация крыши, можно «поиграть» с высотой на бумаге, изменяя положение точки вершины и уклон крыши в разумных пределах. Те же манипуляции можно провести в одной из чертежных программ.

При вычерчивании абриса крыши, сооружаемой по наслонной технологии, следует учитывать толщину прогонной балки. При внушительной мощности она несколько сдвинет положение скатов.

Народные умельцы считают, что расчеты элементов стропильной системы для строительства двухскатной крыши можно вообще свести к вычислению только сечения прогона. Это самый нагруженный элемент, все остальные имеют право быть тоньше. К примеру, если расчеты покажут, что для конькового прогона потребуется материал 100×150мм, то для стропилин, опор, подкосов достаточно доски 50×150мм.

Процесс поиска высоты конструкций со свесами, сформированными кобылками, немногим отличается от описанной методы. Просто угол уклона вычерчивается не от крайней точки свеса, а от нижнего узла крепления стропилины к мауэрлату. В любом случае вариации с крутизной и размерами запланированной к строительству двухскатной крыши лучше подобрать на «бумаге», чем на стройплощадке.

Этап #5 – расчет расхода материала

Нормальный хозяин загодя задумывается о бюджете строительства. Правда, в предварительной смете по определению будут неточности. Процесс возведения двухскатной крыши наложит свои коррективы на первоначальный расчет материала, но выяснить объем основных трат поможет.

Предварительная смета должна включать:

  • Брус для устройства мауэрлата. В жилищном строительстве используют пиломатериал сечением от 100×150мм до 200×200мм. Метраж рассчитывается по периметру коробки с 5% запасом на обработку и соединения. Аналогичный материал приобретается для устройства лежня, если он запроектирован.
  • Доска для изготовления стропилин. Чаще всего для изготовления стропильных ног используют материал сечением от 25×150мм до 100×150мм. Метраж определяется путем умножения длины внешнего ребра на количество. Материал приобретают с запасом 15-20%.
  • Доска или брусок для выполнения подкосов, затяжек и опор сечением 50×100, 100×100мм в зависимости от проекта. Тоже нужен запас примерно 10%.
  • Материал для устройства обрешетки. Расход его зависит от типа финишного покрытия. Обрешетку сооружают либо сплошной, если будет производиться укладка битумной черепицы, либо разреженной под профнастил, металлочерепицу, обычную черепицу, шифер и пр.
  • Рулонная гидроизоляция, метраж которой определяет вид кровли и крутизна. Высокие крыши покрывают водоизоляционным ковром только вдоль свесов, конька и в выпуклых или вогнутых углах. Пологие покрывают сплошным ковром.
  • Финишное покрытие. Его количество вычисляют, суммируя площади скатов. Если имеются врезанные слуховые окна, то их площади тоже подсчитывают. Только вычисляют как прямоугольник, а не по факту. Количество запаса для укладки рекомендовано производителями покрытия.
  • Материал для обшивки фронтонов и свесов.
  • Уголки, пластины, саморезы, скобы, гвозди. Нужны анкера и шпильки, их количество подскажет проект.

Еще потребуются фасонные элементы для обустройства сквозных проходов через крышу, ендов, свесов, конька. Представленный набросок сметы действителен для холодной конструкции. Для утепленной крыши надо будет приобрести утеплитель и пароизоляционную пленку, брусок для контрообрешетки и материал для обшивки крыши изнутри.

Видео-инструкции с полезными советами

Мы подобрали для вас ряд видео роликов, в которых еще более подробно разбираются технологии строительства:

Все рассчитать перед строительством крыши углом – дело нужное и очень полезное. Несмотря на незамысловатость формы и простоту монтажа, в процессе расчетов и сооружения имеются технологические нюансы. Их учесть и правильно применить поможет предварительное проектирование и определение размеров.

Расчет параметров скатной кровли на примере вальмовой


Чтобы рассчитать кровельные материалы, необходим документ, который по ГОСТ 21.501-93 «Правила выполнения архитектурно-строительных чертежей»  называется план кровли (крыши). Для корректного расчёта параметров достаточно вида крыши сверху с обозначенными направлениями скатов, длин проекций и высотными отметками.

На рисунке представлен общий  вид дома с конструкцией вальмовой крыши. Данный тип крыши состоит из 4-х скатов (плоскостей): два треугольных ската (вальмы) и две трапеции.

Для точного определения размеров кровли необходимо знать уклоны скатов кровли (крыши). Уклон ската – угол наклона ската по отношению к горизонту. Может выражаться в градусах, в процентах, дробях.

Если на плане кровли не указаны уклоны, измерить их можно с помощью транспортира по планам фасадов. С большей степенью точности можно вычислить, зная проекционные и высотные размеры кровли. Так как отношение этих двух величин постоянное для конкретного уклона, градусность будет определена предельно точно.

Интересные факты, известные из курса школьной геометрии

:

  1. Если проекция ската равна изменению его высоты, уклон кровли будет равным 45 градусов;
  2. Длина ската, уклон которого равен 30-ти градусам в два раза больше его высоты. А длина ската с уклоном 60 градусов в два раза больше её проекции.

Для первого примера отношение высоты к проекции 1:1, а длина ската будет больше её проекции в 1,414 раза. Таким образом, 1,414 — коэффициент уклона ската с уклоном 45 градусов. Для уклона 60 градусов этот коэффициент равен 2,000, а для 30 – 1,155.

Следовательно, параметры ската в рамках конкретной кровли взаимосвязаны, и могут быть вычислены при известности двух из них.

Следующая задача, которую предстоит решать специалисту в ходе расчёта кровельных материалов, заключается в определении площади кровли, а так же суммарных длин всех её одноименных элементов: коньков, хребтов, карнизов. Для других конфигурация кровли могут быть ещё: ендовы, примыкания, фронтоны (щипцы, торцы) и так далее.

При определении площади следует разбить её на составляющие прямоугольники, треугольники, трапеции, при необходимости, круги и другие фигуры.

Относительно рассматриваемой крыши, план кровли разделён естественным образом на два треугольника и две трапеции.

На следующем рисунке планы кровли и двух основных фасада:

Приступим к расчету геометрических параметров крыши:

L карниза = (10 + 6 )*2 = 32 м
L конька = 4 м

Определим длины скатов. Они равны между собой исходя из плана кровли.

Смотрим на план кровли и видим, что длина ската по плану кровли составляет 3м. Однако это все  же не искомая длина ската, а всего лишь проекция этой длины на горизонтальную плоскость.

Чтобы преобразовать проекцию длины в действительный размер достаточно умножить проекцию на коэффициент 1,155 (для 30 градусов):

L ската = 3м * 1,155 = 3,465 м.

Также, длину ската можно найти по теореме Пифагора, если известна высота крыши (H = 1,732 м):

(L ската) ² = H ² + (проекция длины ската) ² = (1,732) ² + (3) ² = 2,999824 + 9 =11,999824
L ската =3,465 м.

Найденная длина ската(скатов) является определяющей высотой фигур (трапеции и треугольника) при расчете площадей:

S кровли = Sската 1 + Sската 2 + Sската 3 + Sската 4
S ската 1 = Sската 3  и S ската 2 = Sската 4

По формуле площади треугольника:
S ската 1= (6*3,465)/2 = 10,395 м²

По формуле площади трапеции:
S ската 2 = ((10+4)/2)*3,465 = 24,255 м²

Итого общая площадь кровли:
S кровли = 10,395 + 10,395 + 24,255 + 24,255 = 67,3 м²

Есть самый быстрый способ определения нашей искомой площади, заключается он в умножении площади проекции крыши (габариты крыши по плану кровли, 6м х 10м) на коэффициент 1,155 (по аналогии с определением длины ската):

S кровли = 6*10*1,155 = 69,3 м²

Оставшийся параметр – длину ребра(хребта) можно также определить по теореме Пифагора:

( L ребра(хребта) ) ² = 3 2 + (длины ската) ² = ( 3 ) ² + (3,465) ² = 9 + 12,006225 = 21,006225
L ребра(хребта) =  4,583 м

Существует также коэффициент пересчета для определения искомых длин ребер, для этого достаточно умножить длину ребра(хребта) по плану кровли на коэффициент пересчета (30град. /30град.), равным значению 1,08.

Итак:

(L проекции хребра(хребта)) ² = 3 2 +3 2 = 18
Lпроекции хребра(хребта) = 4,24264068711
L ребра(хребта) = 4,24264068711 *1,08 = 4,583 м

Сумма длин всех ребер(хребтов): L ребер(хребтов) = 4,583*4 = 18,332 м

После того как все геометрические параметры крыши определены, мы сможем подобрать и рассчитать любой кровельный материал по нашему выбору.

Вариант расчета кровли BRAAS, модель «Франкфуртская»:

(Минимальный рекомендуемый угол крыши для данной модели составляет 16 градусов, удовлетворяет нашим требованиям).

Внешние габариты одной черепицы «Франкфуртская» составляют 330х420мм.

Поскольку черепица укладывается с нахлестом и с учетом стыковки черепицы между собой через замковое соединение полезная площадь покрытия одной черепицы будет несколько меньше и составит 300х330мм.

Полезная площадь покрытия для всех видов черепиц всегда разная и обусловена широким разнообразием профилей и их размеров.

При размерах 300х330мм расход на 1м² составляет:

1м²/(0,3м * 0,33м) = 10,1шт./м²

Общее количество рядовой черепицы на покрытие всей крыши:

10,1*69,3 м² = 700 шт.

Принимая во внимание возможный бой черепицы при доставке/разгрузке/монтаже, а также некоторые отклонения в фактических размерах от данных в проекте, обязательно учитывается технологический запас материала. Величина запаса зависит от геометрической сложности кровли и должна приниматься индивидуально для каждого крыши. Для вальмовой крыши будет достаточно 5%. Запас очень важен при расчете кровельного покрытия, т.к. предостерегает нас от нехватки материала при монтаже кровли.

В итоге, с учетом запаса нам необходимо:

700 шт. + 5% = 735шт.

Количество начальной хребтовой черепицы:

4 шт.

Количество рядовой коньковой черепицы (расход 2,5шт./мп):

2,5*18,332 = 46 шт.
46 шт. — 4 шт. (начальные хребтовые) = 42 шт.

Вальмовая черепица: 2 шт. (устанавливается на место пересечения конька и двух ребер)

А теперь, предлагаем посмотреть как выглядит подробный расчет кровельного покрытия в нашей компании с учетом крепежа и всех необходимых аксессуаров:

А также раздел 2 с крепежом и необходимыми аксессуарами:

В данной статье мы разобрали с вами расчет скатной типовой крыши имея при себе лист бумаги, карандаш и немножко знаний из школьной программы геометрии. Сложные кровли с большим количеством скатов разных геометрических форм, сложных многоугольников, а также криволинейных поверхностей (конусов, сфер и т. д.) рассчитываются программно на ПК в специальных инженерных пакетах. Это в значительной мере облегчает процесс расчета, экономит время и предостерегает нас от возможных арифметических ошибок при расчете.

Расчет угла наклона крыши. Определяем оптимальный угол наклона крыши Сколько градусов скат крыши

Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.

А одним из критериев качества кровли является ее наклон.

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет


В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

  • высокие, с углом в 45-60 градусов;
  • скатные, с наклоном от 30 до 45 градусов;
  • пологие, угол уклона у которых 10-30 градусов;
  • плоские. Уклон в 10 градусов и меньше.

На выбор величины этого параметра оказывают влияние, в первую очередь, природные факторы, которые характерны для данной местности.

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше — это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала


Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона


Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

  • для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
  • угол наклона для рулонных материалов (рубероид, бикрост и пр. ) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
  • производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;
  • для металлической черепицы значение этого параметра равняется 14;
  • для ондулина — это величина в 6 градусов;
  • минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие — сплошная обрешетка;
  • для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет — придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях


Если в регионе дожди и снега случаются часто, то оптимальной будет крыша, угол наклона скатов у которой будет составлять 45 — 60 градусов.

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

Потому что прочность стропильной системы не беспредельна.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину


Для односкатной


Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной


Принцип расчета для двускатной крыши похож на предыдущий принцип.

Рассмотрим пример

Катет С — это половина ширины здания.

Катет а — это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота — 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

cos A = 4/10 = 0.4

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной


И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

Посмотрите видео об уклоне скатов.

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Грамотно спроектированная лестница должна не только иметь респектабельный вид, органично вписываться в дизайн помещения, но и быть эргономичной, комфортной, безопасной для подъема. Будь-то маршевая или винтовая конструкция, она должна иметь правильный угол наклона, который, как и любые другие параметры, рассчитываются еще на стадии проектирования здания. Но что делать, если дом уже построен, а через некоторое время встала острая необходимость в возведении лестницы, а возможности привлечь специалиста к проведению расчетов нет? В таком случае угол, под которым должна проходить лестница, определяют самостоятельно, пользуясь соответствующей нормативной документацией.

Как сделать лестницу удобной и безопасной?

Безопасность и удобство лестницы напрямую зависит от ее угла наклона. Данную величину можно рассчитать, как соотношение между высотой ступени и шириной ее поступи (вертикальной части подъема, на которую опирается нога человека).
Экспериментально было установлено, что ширина шага взрослого человека, перемещающегося по горизонтальной плоскости, лежит в пределах 60см-63 см. Эта величина уменьшается, когда человек совершает подъем. Так, длина его шага в строго вертикальной плоскости приравнивается 31,5 см. В данном случае, поднимаясь, человек для совершения шага прикладывает максимальное количество усилий и испытывает дискомфорт. Задача опытного проектировщика, которые занимается разработкой конструкции лестницы – узнать тот угол подъема, при котором человек, поднимаясь на второй этаж, будет испытывать минимальный дискомфорт, прилагать минимум усилий, но в то же время перемещаться между этажами в частном или высотном доме. Согласно нормативной документации ширина ступени должна приравниваться 30 см, а ее высота 15 см, наклон лестничного марша должен лежать в пределах от 30° до 45°, если дело касается подъема на второй этаж в частном доме. Однако на практике не все так просто.

Делаем лестницу в частном доме

Лестницы в доме могут вести не только на второй этаж. В данном случае существуют конструкции следующих типов:

  • наружные: для подъема на крышу, для выхода на чердак, спуска в подвал или гараж, для восхождение на крыльцо;
  • внутренние: перемещение между этажами, спуск на цокольный этаж.

Оптимальный угол наклона для каждого типа лестницы должен быть следующим:

  • до 30° — наружные подъемы, целесообразнее организовывать пандусы;
  • от 30° до 45° — лестницы внутри дома (на второй этаж) или другие бытовые подъемы;
  • от 45° до 75° — приставные конструкции;
  • свыше 75° — эвакуационные марши.

Для каждого, конкретного случая устанавливается свой угол наклона, в то же время учитывается то полезное пространство, которое можно безболезненно для дизайна дома потратить на организацию лестницы.

Не прибегая к сложным подсчетам, пользуясь обычной миллиметровой бумагой, зная высоту требуемого подъема и длину комнаты, которая выделена под лестничный марш, можно экспериментально определить уклон. Так в масштабе 1:10 на бумаге по горизонтали откладываем ту длину комнаты, которая отведена под марш. По вертикали – высоту будущего подъема (это расстояние от пола помещения первого этажа до горизонтального перекрытия второго этажа). Две линии должны проходить строго под прямым углом относительно друг друга. Получается прямоугольный треугольник. Длина его гипотенузы будет равняться длине лестничного марша. Угол между гипотенузой и горизонтальным катетом и обозначает уклон марша. Если он лежит в пределах угла «комфортного подъема» для данного типа лестницы, то можно рассчитать количество будущих ступеней. Если подъем слишком крутой, то необходимо подумать по организацию пролетов на лестнице.

Уклон марша и высота ступени

Определившись с углом наклона для марша, нужно определить длину и ширину ступеньки. Для этого используется формула: 2A+ В=60-64, где:

  • A – высота подступенка, см;
  • В – ширина ступени (проступи), см,
  • 60-64 значение в см длины среднего шага женщины и мужчины.

Нормативная документация указывает на оптимальную высоту ступени А=15 см, но эта величина может варьировать в пределах 14-17 см. Какое значение выбрать подскажет угол наклона конструкции. Допустим, А=15 см. Тогда по вышеуказанной формуле нетрудно рассчитать значение В.

B = (60 – (15*2) — 64 – (15*2)) = 30 см или 34 см,

Далее нужно рассчитать необходимое количество ступеней. Для этого высоту этажа Н (это расстояние между перекрытиями первого и второго этажа) делим на высоту одного подъема, то есть А. Например, высота этажа Н- 270 см, тогда Н/А = 270/15=18 ступеней. Но что делать, когда высота этажа – это число, не кратное трем, например 260 см, тогда количество ступеней не будет целым числом. В таком случае есть два выхода:

  • делать последнюю ступень нестандартной величины;
  • изменять угол наклона конструкции.

Здесь также прибегают к экспериментальным методам и наносят в масштабе 1:10 на миллиметровую бумагу: в виде строго вертикальной линии высоту этажа Н. С верхней точки данного отрезка опускают нужное количество ступеней стандартных размеров. Это будет гипотенузой прямоугольного треугольника. От нижней точки гипотенузы до основания вертикального катета проводят линию. Это будет горизонтальный катет, то есть длина будущего лестничного марша, а угол между гипотенузой и катетом – наклон лестницы. Он определяется транспортиром.

Угол наклона крыши

Разобравшись с лестничным подъемом на верхний этаж дома, нетрудно рассчитать уклон крыши. Данный показатель крыши зависит от ее конструкционного материала и от того, в каких целях будет использоваться чердачное помещение, например организация крыши сопряжена с возведением мансарды (как дополнительный этаж дома).

Уклон крыши определяют по формуле Н конька=L пр.* tg A, где:

  • Н конька – это высота будущего чердачного помещения крыши;
  • L пр.- половина длины пролета дома;
  • tg A – тангенс искомого показателя, то есть искомый наклон крыши.

Например, проектная документация указывает, что дополнительный этаж дома на чердаке должен иметь высоту 1,8 м. Ширину фронтона измеряем пи помощи рулетки, допустил 6 м. L пр = 3 м. Тогда по формуле определяем тангенс угла наклона кровли и по таблице находим значение угла.

Итак, в статье подробно описано, как экспериментально установить угол наклона , приведен пример теоретическим подсчетов угла наклона крыши дома. Материал составлялся мастерами-строителями и все формулы были подтверждены успешной практикой. Если у читателя возникнут вопросы, наши эксперты с удовольствием ответят на них. Мы ждем ваших комментариев и с радостью поможем разобраться со строительством.

На что влияет угол наклона крыши

Строительство крыши – это последний этап возведения дома. Но не менее важный, чем возведение стен. Ведь крыша защищает наше жилье от непогоды, да и эстетическая сторона нашего жилища немало зависит от вида крыши.

Так уж повелось, но плоские крыши в нашей стране можно встретить только у многоэтажек. Коттеджи и частные дома венчают скатные крыши. А одним из главных расчетных показателей при строительстве дома строители считают угол наклона крыши. Давайте рассмотрим, как грамотно нужно рассчитывать этот показатель, от чего он зависит и как влияет на строительство крыши в целом.

Виды крыш и их зависимость от угла наклона

В зависимости от устройства кровли выделяют несколько видов крыш:

  1. Односкатная крыша. Крыша представляет собой наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
  2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
  3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
  4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
  5. Сводчатое перекрытие. Подобные крыши делаются только из кирпича или камня. И так, как являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
  6. Многощипцовые крыши. Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши зеленую кровлю. Но вот осадки такую крышу могут попортить. Поэтому полностью плоские крыши делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Для того чтобы создать естественный отток воды насыпают на плоские крыши слой керамита под некоторым уклоном.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать в них при тщательном утеплении и жилые комнаты.

Факторы, от которых наиболее зависит угол наклона крыши

К основным влияющим на уклон кровли факторам можно отнести:

  • Природные факторы. Угол наклона крыши зависит от климата той местности, где будет происходить строительство. Ветер оказывает огромную нагрузку и на кровельное покрытие крыши и на стропильную систему в целом. Незначительное увеличение угла уклона (примерно на 30 градусов) увеличивает ветровую нагрузку почти в 5 раз. Но и незначительный угол также может сыграть на руку стихии. Так ему легче будет попасть в крышу через стыки покрытия и легко сорвать крышу. Атмосферные осадки также разрушительно могут действовать на эксплуатационные характеристики крыши. А вот с помощью грамотно подобранного уклона можно избежать этих неприятностей.

Запомните, что максимальная снеговая нагрузка на кровлю крыши достигается при соблюдении угла уклона крыши в 30 градусов. А при 45 градусах снег и дождь и вовсе не задерживаются на крыше.


Таким образом, очевидно, что если вы собираетесь строить дом в регионе, где осадки очень часты, то угол наклона крыши в 45 градусов — в самый раз. А вот, если осадков не так уж и много, но зато ветер задувает круглогодично, то оптимальный вариант – крыша с наклоном в 30 градусов.

Как произвести расчет угла уклона

Как определить уклон кровли, который будет оптимальным для вашего нового жилища?

Помните, что чем больше угол наклона крыши, тем больше затрат вы понесете на строительные работы.

Рассчитывается величина наклона как отношение размера конька к половине ширины здания и умноженное все это на 100. У профессиональных строителей на случай расчета показателей уклона крыши есть свои инструкции и расчеты. Большинство из них пользуются матрицами расчета и специальными графиками. Ознакомиться с ними можно во всемирной паутине.

Влияние величины наклона крыши на выбор кровельнго материала (и не только)

Идеальной крыши, которая бы подходила бы всем регионам и кровельным материалам пока еще не придумали.


Итак, величину уклона рассчитали. Теперь подбираем кровельный материал. Шифер и черепица подойдут для крыши с углом более 20 градусов. Если уклон будет меньшим, то в стыки буде забегать вода, забиваться снег, а значит, будет уменьшаться срок эксплуатации самой кровли.

Рулонные материалы на основе битума используют при накрытии плоских крыш или угол наклона кровли, которых превышает 30 градусов. При высоком уровне нагрева солнцем таких крыш и при большем уклоне кровля просто напросто может сползти.

Металлопрофиль и металлочерепица используется на крышах с уклоном не менее 10 градусов.

А вот перечень самых распространенных кровельных материалов:

  1. Черепица. Сегодня пользуется почти бешеной популярностью. Существует большое количество разновидностей этого материала. Такие крыши легко поддаются ремонту. Но вот отдать финансов за данный материал придется немало Но этот материал очень долговечен. Его срок эксплуатации может исчисляться не только десятилетиями, но и веками.
  2. Кровельные панели. Подобные панели изготавливаются прямо на заводах и в конечном виде представляют уже почти готовую крышу. Панели сразу содержат в себе несколько слоев – и теплоизоляцию и пароизоляцию и саму плиту. Устанавливать такие плиты очень просто. Не нужно никакого специального оборудования. Крепятся панели друг к другу специальной лентой. Но и стоит такой материал очень дорого.
  3. Металлопрофиль. Листы из оцинкованной стали. Достаточно легкий и прочный материал. Не поддается ржавчине и является экологически чистым. Сегодня можно выбрать любой цвет и размер и направление волн. Производители дают гарантию на этот материал сроком на 75 лет.
  4. Штучные материалы из древесины, такие как дрань, стружка и гонт. Как правило, подобные материалы в современном строительстве уже никто не использует. Это материал не долговечен, может гнить, на нм размножаются микроорганизмы и легко воспламеняется.
  5. Шифер. Этот материал вот уже долгое время остается надежным в эксплуатации, простым в монтаже и недорогим в приобретении. Влагоустойчив, морозостоек, пожаробезопасен. Да и внешний вид сегодня производители усовершенствовали. Можно выбрать шифер любого желаемого цвета.

Выбирая кровельный материал, помните, чем плотнее его структура тем меньше должен быть уклон крыши.

При использовании листов металлопрофиля и металлочерепицы на пологих крышах рекомендуют проходить стыки влагоустойчивым и морозостойким герметиком. А также размер нахлеста листов при монтаже кровли из этих материалов зависит также от угла наклона крыши. Чем крыша круче, тем нахлест меньше. Это относится и к шиферу.

При монтаже крыши не забывайте и о вентиляции пространства под ней. Скатные крыши также необходимо оборудовать системой водооттока.

Таким образом, можно сделать вывод, что угол наклона крыши – показатель очень важный. От него зависит не только качество работ, но и срок эксплуатации самой крыши. Главное, грамотно рассчитать величину, выбрать нужную конструкцию крыши, качественный кровельный материал и хорошую бригаду рабочих. Ну и, конечно же, не на все на это понадобится некоторый объемный бюджет. Удачи вам в строительстве!

Проекты загородных домов должны соответствовать многим требованиям, пожеланиям и даже причудам каждого владельца. Но в большинстве случаев их объединяет одна особенность — без надёжной крыши не может обойтись никакое здание. В этом случае на первый план ставится не только архитектурная задумка здания, но также специфические требования к показателю угла наклона крыши.

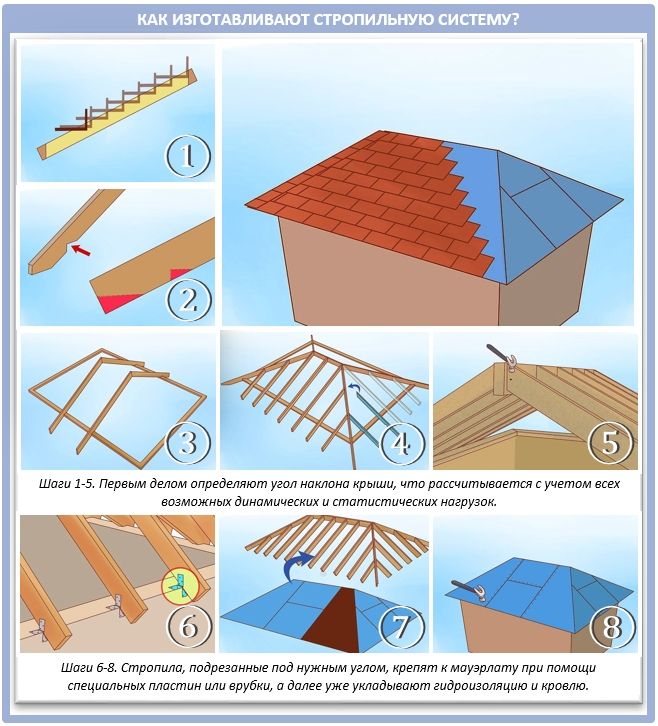

Особенности конструкции крыши

Проектировка конструкции крыши — это довольно непростой процесс, который требует от владельца большой ответственности, особенно это относится сложной конфигурации зданий. Лучше всего будет доверить такое дело мастеру, который опытен и обладает навыком в таких делах, у него есть соответствующие программы и инструменты, с помощью которых он сможет произвести более точные расчёты. Но владелец дома также может заинтересоваться некоторыми моментами установки скатов, с теоретической точки зрения. К примеру, очень важно точно знать, как рассчитать общий угол уклона крыши самостоятельно, для начала хотя бы приблизительно.

Это поможет сразу же спроектировать необходимый вам результат работы, который будет соответствовать реальным условиям региона, по конструкции самой крыши, по планируемому материалу, а также по назначению чердака. В некоторой степени показатель угла ската крыши поможет провести предварительный расчёт всех параметров и числа пиломатериалов для стропильной системы и общей площади кровли.

Для чего необходимо подкровельное пространство

Перед расчётом угла наклона крыши очень важно точно определить, в каких целях будет использоваться в доме чердак. Если вы хотите сделать его жилого типа, то угол наклона потребуется большой — чтобы помещение было более просторным, а также высоким. Второй выход — провести ломанную установку — мансардную кровлю. В большинстве случаев данный тип крыши создаётся двускатным, но в конструкции может быть и четыре ската. Во втором случае вариант считается более сложным, поэтому без опытного проектировщика обойтись будет невозможно, но многие предпочитают проводить такую процедуру самостоятельно.

При увеличении показателя уклона крыши нужно помнить о следующем :

Это совсем не значит, что крыши с небольшим уклоном чем-то лучше. Они обходятся по стоимости материалов намного дешевле кровли, но обладают и своими недостатками:

  1. Требуют установки снегозадержателей, чтобы не дать возникнуть лавинообразному сходу снега.
  2. На месте снегозадержателей нужно устанавливать обогрев кровли и водосточной трубы — это обеспечит таяние снега и своевременный отвод воды с крыш.
  3. При небольшом уклоне велик шанс того, что влага начнёт затекать в сами стыки. В результате это приведёт к необходимости дополнительной гидроизоляции.

Кровли с малым уклоном также не считаются хорошим решением для дома. Рассчитывать уклон крыши следует таким образом, чтобы найти общее соотношение между внешним видом (дом должен выглядеть красиво и изящно), практической стороной (при наличии используемого чердака), а также материалом (стоимость всей работы должна быть оптимальной).

Уклон угла в градусах

Наклонный угол , как и другие фигуры по геометрическим законам, измеряется в градусах . Но во многих документах, включая СНИПы, такой показатель величины будет отражён в процентах, именно поэтому не нужно предъявлять слишком строгих требований, чтобы использовать лишь одну общую единицу измерения.

Сам коэффициент пересчёта градусов варьируется с 1,7 (для одного градуса) до 2 (до 45 градусов). В том случае, когда очень важно использовать показатели, выраженные не целыми процентами, а в виде цифрового изображения, используют промилле — сотые доли %.

Если следовать теории, то показатель наклонности может варьироваться от 60 до 70 градусов, но в действительности делать этого не будет смысла. Да и на внешний вид такая конструкция будет выглядеть непривлекательно, конечно же, если только ваш дом не находится в горной местности.

Скатная и плоская крыша — особенности

Плоские перекрытия представляют собой исключительно горизонтальную поверхность, как бы ни казалось странным название. Строительный азимут в этом случае также обладает наклоном, хоть и не таким большим — его минимальный показатель должен доходить до трёх градусов.

Владелец при установке плоской поверхности должен понять, что в этом случае требуется создать водоотводный воронок, стенки которого будут наклонены на 1,5 градуса.

Если же говорить о величинах плоской поверхности, то уклон в таком типе кровли должен варьироваться от 5 до 7 градусов. Это обусловлено тем, что крыши с углом, превышающим 10 градусов, сложно отнести к плоским. При всём этом 12−15 градусов чаше всего уже относится к минимальному порогу для скатной поверхности. Оптимальная величина считается довольно широкоформатной.

Оптимальный наклон для схода снега в этом случае будет варьироваться от 40 до 50 градусов.

Например, для односкатного навеса лучше всего использовать диапазон от 20 до 30 градусов, а при двускатных конструкциях показатель возрастает до 45 градусов. Данный объёмный интервал покажет на индивидуальные показатели и тип кровли.

При небольшом азимуте стыки проходят обработку водостойким и морозостойким герметикам в обязательном порядке. Если показатель ската крыши доходит до 15 градусов либо превышает его, то настилание профнастила должно проходить при нахлесте в 200 миллиметров, если же уклон крыши меньше пятнадцати градусов — нахлест увеличивается сразу на несколько «волн».

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

  1. Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
  2. Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
  3. При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
  4. Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
  5. Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер .

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства :

  1. Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
  2. Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
  3. Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
  4. После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
  5. В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Сам алгоритм расчёта наклонности крыши можно разделить на четыре шага. Для начала необходимо учесть все природные особенности, которые будут влиять на будущую поверхность, сверяем свои строительные планы с ценой на нужные материалы в интернет-магазине, определяем тип применяемого в работе материала и продолжаем находить больше полезной информации о строительной работе и по возможности спрашиваем все интересующие вопросы у специалистов.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

Подобрать эргономичный и комфортный угол наклона — это одна из основных задач при конструировании лестницы. Можно сделать маршевую лестницу или, наоборот, очень компактную и элегантную винтовую лестницу – все будет зависеть от площади дома и высоты его перекрытий. Создать красивую конструкцию вам помогут многочисленные фото в интернете, но для того чтобы правильно ее спроектировать, вам придется вспомнить школьные годы и заняться математикой.

При расчете угла наклона лестницы нужно учитывать множество нюансов — о них вы узнаете из статьи

Как правило, практически все лестницы имеют наклон в 45˚. Ширина ступеньки должна соответствовать 45-му размеру ноги, но не меньше 30 см, чтобы человек не упал, спускаясь вниз. Обратите внимание, если вы сделаете через чур широкие ступеньки, то вы собьетесь с шага, а при чрезмерном уменьшении ширины затрудните себе спуск.

В принципе, угол подъема не так уж и сложно вычислить, зная высоту потолков и длину подошвы лестницы. Существует несколько способов:

  • Осуществить все необходимые замеры. Просто замеряйте рулеткой расстояния между соприкосновением потолка со стеной и местом расположения нижней ступеньки.
  • Произвести специальный расчет. Представьте длину и высоту треугольника в качестве катетов прямоугольного треугольника, а длина лестничного полотна будет вычисленной гипотенузой.

На фотографии — вариант лестницы с вполне удобными углами наклона. Несмотря на то, лестница выглядит необычно, подниматься на второй этаж по ней не составляет сложностей

Максимальный угол наклона

Для того чтобы понять, какой максимальный угол может быть у лестницы, разобьем все имеющиеся их виды на группы с характерным им углом наклона:

  • Бытовые лестницы, предназначенные для жилых помещений – угол наклона от 30˚ до 45˚;
  • Пандусы, пологие лестницы – максимальный уклон равняется 30-ти градусам;
  • Приставные, крутые лестницы – от 45˚ до 75˚;
  • Эвакуационные, хозяйственные лестницы имеют угол наклона свыше 75˚.

А вот наклон менее 23˚ для лестницы внутреннего назначения даже не обсуждается, так как никто не будет тратить метры жилплощади на «укладку лежащей» лестницы. Даже сложно себе представить, какой длины она должна быть с таким маленьким уклоном для подъема на следующий этаж, при высоте потолков в 3 метра.

Комфортный угол наклона

Самым комфортным углом наклона считается 40 – 45˚, однако такая конструкция является очень громоздкой, поэтому ее обычно используют в больших помещениях.

Лестница, имеющая угол наклона 30 – 36˚ довольно компактна, но не такая удобная. Подъем на такую лестничную конструкцию будет удобен, а вот спуск довольно опасен, поэтому его лучше производить спиной вперед.

Прежде чем приступать к возведению лестницы, нужно «просканировать» все пространство, имеющееся в вашем доме. Каждое помещение должно использоваться максимально, поэтому нужно произвести расчеты и выбрать вариант, при котором лестница не будет занимать много места.

Следует обязательно устанавливать перила, если ступенек в вашей конструкции больше трех. Ширина ступеней должна быть около 0,28 – 0,30 метров, а высота – 0,15 – 0,18 метров. Когда все ступеньки одинакового размера – это повышает безопасность ее использования.

Стандартный угол наклона

Как уже говорилось ранее, стандартным и наиболее оптимальным углом наклона лестничной конструкции считается 40 – 45˚. Но так как такая лестница очень большая и занимает много места, многие люди пренебрегают данными рекомендациями. Приведем вам советы экспертов по уклону марша и размерам ступеней.

Идеальный угол наклона

Угол пролета, в большинстве случаев, составляет от 20˚ до 50˚. Наиболее идеальным считается уклон, который колеблется в пределах 30 – 45˚. Но, к сожалению, не у каждого человека есть много места для того чтобы разметить такую удобную лестничную конструкцию.

Обратите внимание, чем меньше значение угла, тем опаснее по ней будет передвигаться, и чем больше угол, тем громоздче она будет.

Важно! Комфортный шаг при подъеме по лестнице с наклоном больше 45-ти градусов практически невозможен, а вот совершать спуск по ней вы сможете без опаски только лишь спиной вперед. Наверное, не стоит, и говорить о детях, которым по такой лестнице взобраться не получится.

Как рассчитать угол наклона лестницы

Рассчитать угол наклона лестницы можно по одному показателю – длине шага при спокойной ходьбе по горизонтальной поверхности взрослым человеком. Уклон определенных маршей рассчитывается отдельно в зависимости от количеств и высоты ступеней. Если у вас есть готовый проект, то угол лестницы определяется неимоверно просто.

Высота ступеней будет идеальной при значении 150 – 180 мм, ширина – 280 – 300 мм. Придерживаясь таких стандартов, угол наклона можно рассчитать по формуле: 2х + у = 580/660 мм, где х – это высота ступеней, а у – ширина. При размере ступеней меньше 145 мм, нужно использовать другую формулу: х + у.

В вышеприведенных формулах используют ширину, которая равняется среднему размеру стопы человека, и высоту, соответствующую размеру шага. Из этого можно сделать вывод, что чем ниже ступенька, тем шире она должна быть, и наоборот.

Угол наклона лестницы по ГОСТ

Думая о строительстве лестницы в своем доме, нужно помнить, что изготовляться они должны по ГОСТ и СНИП, основные положения которых говорят о:

  • Если в доме более двух этажей, то лестницы должны иметь один пролет;
  • Ширина конструкции, для прохождения одного человека, должна быть не меньше 80-ти см, а для прохождения 2-х людей – не менее 1-го метра;
  • Марши должны иметь не менее 3-х и не более 18-ти ступеней;
  • Интересный факт! Количество ступенек в марше лучше делать нечетным, так как людям комфортней начинать и завершать подъем или спуск по лестнице одной и той же ногой.

  • Уклон лестничной конструкции нужно делать не более 1:1 (угол подъема должен составлять 45°) и не менее 1:2 (угол подъема — 26° и 40′).При подъеме по уклону больше 50˚ используют лестницы приставного типа, для подъема по склону менее 5˚ – используют пандусы. Самыми удобными считаются лестничные конструкции, имеющие уклон 26°7’/30°.

Угол наклона приставной лестницы

Приставная лестничная конструкция упирается в пол и в стену тетивами так, чтобы полностью сохранять устойчивость и в тоже время предоставить возможность подняться к труднодоступному месту.

Угол наклона приставной лестничной конструкции составляет около 60 – 75˚, поэтому подъем и спуск по такой конструкции довольно затруднителен, а перенос каких-либо грузов – вообще невозможен.

Видео

Из видео вы узнаете, как правильно смонтировать лестницу на чердак, а также различные тонкости, которые необходимо учитывать при монтаже.

Ничего сложного в проектировании лестницы нет. Главное – это следуйте формулам и установленным правилам, правильно рассчитайте ширину и длину конструкции в общем, а также количество ступней и угол наклона. Грамотно сконструированная и добротно смонтированная лестница прослужит вам долгие годы.

Рекомендуем также

Разбираемся, как выбрать угол для крыши из профнастила.

Выбор уклона для кровли из профлиста — очень важное дело. От него многое зависит: например, величина полезного пространства в мансарде. Но нельзя просто взять и сделать понравившийся угол. Здесь нужен хороший расчёт и проект.

Разберёмся, какие типы уклонов существуют, в чём их преимущества и недостатки, а также какие факторы влияют на выбор угла для кровли из профлиста.

Каков минимальный угол?

Согласно СНиП II-26-76, в жилых постройках минимальный угол для кровли из профлиста должен быть не менее 10°. А минимальный уклон кровли из профлиста для односкатной крыши должен составлять не менее 8° — такие кровли чаще всего встречаются в промышленных постройках.

В СНиП II-26-76 также указано, какой должен быть оптимальный уклон для крыши из профнастила. Он составляет 20°. В этом случае кровля гораздо более надёжно защищена от протечек.

Следует признать, что строители в редких случаях возводят кровли из профнастила с уклоном ниже минимального. Чаще всего это временные постройки и инверсионные кровли. В этом случае используют профлист с самой большой несущей способностью. О выборе такого профлиста мы уже писали.

Какие уклоны бывают?

Разные строители относят кровли к плоским или крутым по-разному. У кого-то выше 20° — уже крутая, а у кого-то нет. Но чаще всего встречается именно такая классификация:

  • Плоские кровли — меньше 5°.
  • Малоуклонные кровли — от 5° до 30°.
  • Крутоуклонные кровли — более 30°.

Эти цифры больше относятся к частному домостроению. В хозяйственных и промышленных постройках нечасто встретишь кровлю из профлиста с уклоном более 30°.

ОБРАТИТЕ ВНИМАНИЕ: согласно СНиП II-26-76, использовать профнастил на плоских кровлях в качестве верхнего кровельного покрытия НЕЛЬЗЯ! Его можно лишь положить в качестве нижнего слоя — так сказать, основания. Но при этом профнастил обязательно должен быть несущим! Поэтому, разбирая дальше особенности плоских кровель, мы будем опираться именно на этот факт.

В чём плюсы и минусы кровель с разным уклоном?

Мы указали разные типы наклонов для кровли из профнастила, но у каждого есть свои достоинства, недостатки и особенности. Разберёмся в них.

Плоские кровли: менее 5°

Преимущества:

  • Высокая устойчивость к ветру. Плоские кровли гораздо более аэродинамичны, чем крутые. Ветер их огибает, поэтому почти нет риска, что он опрокинет крышу.
  • Нет конька. Как говорится, нет конька — нет проблем! На плоских крышах не устанавливают конёк, поэтому вам не придётся испытывать проблем с его монтажом.

Недостатки:

  • Высокая снеговая нагрузка. В снежных районах осадки зимой будут скапливаться на таких кровлях. Крыша будет испытывать большие нагрузки.
  • Зимой надо чистить. Исходя из предыдущего пункта, владельцу дома с плоской кровлей скорее всего придётся не раз чистить крышу от снега зимой.
  • Отсутствие мансарды. Если у вас плоская крыша, то вы сможете надстроить мансардный этаж, но тогда ваша кровля станет скатной.

Особенности:

  • Используйте профнастил исключительно как основание для верхнего кровельного покрытия.

Какой профнастил подойдет:

  • Строители рекомендуют использовать для плоских кровель только несущий профнастил — он начинается с буквы «Н» в названии. Варианты от Компании Металл Профиль: Н-60, Н-75, Н-114.



Малоуклонные кровли: 5-30°

Преимущества:

  • Малая вероятность протечки. У таких кровель возможность, что крыша протечёт, гораздо ниже, чем у плоских. Вода будет скатываться вниз, не задерживаясь надолго. Но строители всё же рекомендуют делать герметизацию швов при уклонах до 12°.
  • Средняя устойчивость к ветру. Такие кровли обладают достаточной устойчивостью к ветру. Да, он пытается опрокинуть и приподнять крышу, но, если это не ураган, то у него ничего не получится.
  • Можно сделать чердак. Пространство под кровлей можно будет использовать как мансарду или чердак. Разве что полезного пространства в нём будет не очень много.

Недостатки:

  • Средняя снеговая нагрузка. Если выпадет слишком много снега, то снежная шапка сможет продавить такую кровлю.
  • Зимой надо чистить. Как и в случае с плоской кровлей, владельцу дома с малоуклонной крышей придётся очищать скопившийся снег.
  • Увеличенный расход материала. Малоуклонные кровли могут быть и двускатными, и даже вальмовыми. Поэтому на них потребуется больше профлиста, чем на плоские.

Особенности:

  • Чем больше угол, тем меньше нужно делать нахлёст профлиста. Для малоуклонных крыш строители рекомендуют делать горизонтальный нахлёст 15-20 см, а на вертикальный допускается одна гофра.

Какой профнастил подойдет:

  • На кровлях с уклоном 5-8° строители рекомендуют использовать несущий профнастил Н-60 и Н-75. Но если уклон 8-30°, то подойдут также универсальные профлисты. У Компании Металл Профиль это МП-18, МП-20, МП-35, НС-35.



Крутоуклонные кровли: более 30°

Преимущества:

  • Крайне малая вероятность протечки. Вода на кровлях из профнастила с таким уклоном просто не успевает просочиться в стыки — она скатывается вниз под силой тяжести. Дополнительная герметизация не нужна.
  • Можно сделать мансарду. При таком наклоне под кровлей можно сделать комфортную мансарду или вместительный чердак. Полезного пространства будет много.
  • Малая снеговая нагрузка. Снег, как и вода, под действием своего веса будет просто спадать с кровли под таким уклоном.

Недостатки:

  • Повышенные ветровые нагрузки. Сильные порывы ветра попытаются опрокинуть кровлю с крутым уклоном. Поэтому на профлист будет действовать дополнительная нагрузка.
  • Большой расход материала. На кровли из профлиста с крутым уклоном уходит больше всего материалов. Разница по сравнению с плоскими крышами может доходить до двух раз.
  • Сложный монтаж. Из-за большого наклона монтажникам будет неудобно устанавливать профлист на обрешётку.

Особенности:

  • Такие кровли меньше остальных требовательны к нахлёсту профлиста. Здесь хватит порядка 10-15 см горизонтального нахлёста и одну гофру вертикального.

Какой профнастил подойдет:

  • Для кровель с крутым уклоном можно подобрать гораздо больше видов профнастила. Если речь идёт о продукции Компании Металл Профиль, то строители рекомендуют: С-21, С-44, МП-10, МП-18, МП-20, МП-35, НС-35.

​



Что влияет на выбор угла кровли?

Выбирать угол для кровли из профлиста по принципу «хочу вот такую» — неправильно. Нужно учитывать сразу несколько факторов, из-за которых крутая или плоская кровли могут вам совсем не подойти. Вот, что влияет на выбор уклона для кровли из профлиста:

  • снеговая нагрузка;
  • ветровая нагрузка;
  • тип чердачного помещения.

Разберёмся, как именно влияют эти факторы на вашу кровлю.

Ветровая нагрузка

Климатические особенности везде разные. Где-то ветер совсем слабый, а кое-где дует очень сильно. И он по-разному влияет на кровли с разным углом. Если упростить, то ветер старается опрокинуть крыши с крутым уклоном и приподнять плоские. Но сила ветра везде разная.

Ветровая нагрузка варьируется от незначительных 24 кг/м2 до внушительных 120 кг/м2. В последнем случае это очень серьёзная нагрузка на кровлю. Вот какие рекомендации дают в СНИП по поводу наклона для кровли из профнастила в регионах с разной ветровой нагрузкой:

  • При средней ветровой нагрузке рекомендуется делать скаты под углом 35-45°
  • При сильной ветровой нагрузке лучше установить угол кровли порядка 15-25°.
  • Также в регионах с сильным ветром не рекомендуется ставить плоские кровли — их может сорвать.

Снеговая нагрузка

Не менее важен параметр снеговой нагрузки, который в разных регионах сильно отличается. Например, в Норильске выпадает порядка 500 килограммов снега на один квадратный метр! Это примерно как поставить на кровлю взрослую лошадь. Вряд ли кому-то захочется так делать.

Но всё вышеописанное касается плоской поверхности. На кровлях с крутым уклоном снег задерживается меньше и просто спадает вниз. Поэтому строители рекомендуют в регионах с серьёзной снеговой нагрузкой делать уклон для кровли из профлиста порядка 45°.

Учтите, что снег начинает скапливаться на кровле уже при наклоне 30°.

Важный момент: исходя из практики, на кровлях из профнастила с уклоном 60° и более снег не задерживается вовсе.

Тип чердачного помещения

Ещё один важный фактор — тип помещения, которое вы хотите сделать под крышей. Здесь всё подчиняется одному простому правилу: чем меньше угол кровли, тем меньше полезного пространства получите.

Но нужно также учитывать и высоту конька. Ведь, например, крышу под углом 30° можно сделать как с высотой 3 метра, так и с высотой 1,5 метра. Понятно, что во втором случае под ней поместится только ребёнок.

Выходит, что с плоской кровлей у вас совсем не получится сделать ни мансарду, ни чердак. При наклоне в 20° и высоте конька в 2 метра взрослый человек с трудом сможет встать в полный рост. А, начиная с 30° и трёхметрового конька, комфорт сильно возрастает.

Выбирайте параметр высоты конька, исходя из своих предпочтений.

Итог

Помните, что чем больше угол, тем больше материала у вас уйдёт на кровлю, и тем более тяжёлой она станет — в этом случае используйте усиленную стропильную систему. А в случае с минимальным уклоном строители советуют применять сплошную обрешётку.

Если обобщить, то для средней полосы России строители рекомендуют делать уклон для кровли из профлиста от 25° до 40°. Такой угол позволит крыше спокойно выдерживать и ветровые, и снеговые нагрузки, характерные для большинства территорий РФ. Если у вас сильный ветер — делайте угол 25° и ниже. Если сильный снег — лучше около 45°.

И самое важное: выбирайте надёжный профлист у проверенных производителей! Удачной стройки!

В статье упоминаются категории:
В статье упоминаются товары:

Уклон кровли принимается в зависимости от.

Калькулятор угла наклона крыши

Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.

От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.

Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.

В этой статье

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

  • Крутые с уклоном 45-60°;
  • Скатные – 30-45°;
  • Пологие – 10-30°;
  • Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

  • Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

  • Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
  • Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот . Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

  • Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
  • В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
  • Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
  • Металлочерепица стелется при значении от 14°;
  • Ондулин – от 6°;
  • Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
  • Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

  • В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
  • Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
  • В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

  • Известна высота крыши . Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

  • H – высота конька;
  • L – ширина половины дома;
  • α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

  • Заранее определен угол наклона . При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Заключение

В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.

На что влияет угол наклона крыши

Строительство крыши – это последний этап возведения дома. Но не менее важный, чем возведение стен. Ведь крыша защищает наше жилье от непогоды, да и эстетическая сторона нашего жилища немало зависит от вида крыши.

Так уж повелось, но плоские крыши в нашей стране можно встретить только у многоэтажек. Коттеджи и частные дома венчают скатные крыши. А одним из главных расчетных показателей при строительстве дома строители считают угол наклона крыши. Давайте рассмотрим, как грамотно нужно рассчитывать этот показатель, от чего он зависит и как влияет на строительство крыши в целом.

Виды крыш и их зависимость от угла наклона

В зависимости от устройства кровли выделяют несколько видов крыш:

  1. Односкатная крыша. Крыша представляет собой наклонную плоскость, которая лежит на стенах разной высоты. Для такой крыши подойдет любой материал.
  2. Двускатная крыша. Это достаточно надежная и простая по своему монтажу крыша. Состоит из двух скатов. Материал для кровли также можно подобрать абсолютно любой.
  3. Шатровое перекрытие. Крыша представляет собой конструкцию, в которой несколько равнобедренных треугольников вершинами замыкаются в одной точке. Стропильная система у такой крыши довольно сложная, но зато расходных материалов на нее понадобится минимум.
  4. Вальмовая крыша. Имеет четыре ската (два треугольных и два трапециевидных). Вершины крыши срезаны. По своей конструкции крыши очень сложные, но очень экономичны по расходу материала.
  5. Сводчатое перекрытие. Подобные крыши делаются только из кирпича или камня. И так, как являются очень тяжелыми, сегодня в индивидуальном строительстве почти не используются
  6. Многощипцовые крыши. Очень сложная, но красивая конфигурация из множеств премыканий и ребер.

Итак, крыша считается скатной, если угол наклона кровли превышает 10 градусов.

Выделяют эксплуатируемую и неэксплуатируемую кровлю.

Неэксплуатируемая кровля – это когда между самой кровлей и верхним перекрытием почти нет пространства, или предназначено это пространство для технических целей. Такими крышами могут быть плоские крыши с углом уклона от 2 до 7 градусов. В таких крышах высота пространства между крышей и перекрытием не более полутора метров.

Строить плоские крыши выгодно. Минимум затрат на материалы, работу. Ветер не сорвет. Опять же можно оборудовать дополнительное место для отдыха. В последнее время очень популярно настилать на подобные крыши зеленую кровлю. Но вот осадки такую крышу могут попортить. Поэтому полностью плоские крыши делать невыгодно. Осадки лужами будут скапливаться на поверхности крыши и разрушать ее.

Для того чтобы создать естественный отток воды насыпают на плоские крыши слой керамита под некоторым уклоном.

Скатные же крыши позволяют использовать пространство под крышей под хозйственные нужды – чердак, мансарда или даже оборудовать в них при тщательном утеплении и жилые комнаты.

Факторы, от которых наиболее зависит угол наклона крыши

К основным влияющим на уклон кровли факторам можно отнести:

  • Природные факторы. Угол наклона крыши зависит от климата той местности, где будет происходить строительство. Ветер оказывает огромную нагрузку и на кровельное покрытие крыши и на стропильную систему в целом. Незначительное увеличение угла уклона (примерно на 30 градусов) увеличивает ветровую нагрузку почти в 5 раз. Но и незначительный угол также может сыграть на руку стихии. Так ему легче будет попасть в крышу через стыки покрытия и легко сорвать крышу. Атмосферные осадки также разрушительно могут действовать на эксплуатационные характеристики крыши. А вот с помощью грамотно подобранного уклона можно избежать этих неприятностей.

Запомните, что максимальная снеговая нагрузка на кровлю крыши достигается при соблюдении угла уклона крыши в 30 градусов. А при 45 градусах снег и дождь и вовсе не задерживаются на крыше.


Таким образом, очевидно, что если вы собираетесь строить дом в регионе, где осадки очень часты, то угол наклона крыши в 45 градусов — в самый раз. А вот, если осадков не так уж и много, но зато ветер задувает круглогодично, то оптимальный вариант – крыша с наклоном в 30 градусов.

Как произвести расчет угла уклона

Как определить уклон кровли, который будет оптимальным для вашего нового жилища?

Помните, что чем больше угол наклона крыши, тем больше затрат вы понесете на строительные работы.

Рассчитывается величина наклона как отношение размера конька к половине ширины здания и умноженное все это на 100. У профессиональных строителей на случай расчета показателей уклона крыши есть свои инструкции и расчеты. Большинство из них пользуются матрицами расчета и специальными графиками. Ознакомиться с ними можно во всемирной паутине.

Влияние величины наклона крыши на выбор кровельнго материала (и не только)

Идеальной крыши, которая бы подходила бы всем регионам и кровельным материалам пока еще не придумали.


Итак, величину уклона рассчитали. Теперь подбираем кровельный материал. Шифер и черепица подойдут для крыши с углом более 20 градусов. Если уклон будет меньшим, то в стыки буде забегать вода, забиваться снег, а значит, будет уменьшаться срок эксплуатации самой кровли.

Рулонные материалы на основе битума используют при накрытии плоских крыш или угол наклона кровли, которых превышает 30 градусов. При высоком уровне нагрева солнцем таких крыш и при большем уклоне кровля просто напросто может сползти.

Металлопрофиль и металлочерепица используется на крышах с уклоном не менее 10 градусов.

А вот перечень самых распространенных кровельных материалов:

  1. Черепица. Сегодня пользуется почти бешеной популярностью. Существует большое количество разновидностей этого материала. Такие крыши легко поддаются ремонту. Но вот отдать финансов за данный материал придется немало Но этот материал очень долговечен. Его срок эксплуатации может исчисляться не только десятилетиями, но и веками.
  2. Кровельные панели. Подобные панели изготавливаются прямо на заводах и в конечном виде представляют уже почти готовую крышу. Панели сразу содержат в себе несколько слоев – и теплоизоляцию и пароизоляцию и саму плиту. Устанавливать такие плиты очень просто. Не нужно никакого специального оборудования. Крепятся панели друг к другу специальной лентой. Но и стоит такой материал очень дорого.
  3. Металлопрофиль. Листы из оцинкованной стали. Достаточно легкий и прочный материал. Не поддается ржавчине и является экологически чистым. Сегодня можно выбрать любой цвет и размер и направление волн. Производители дают гарантию на этот материал сроком на 75 лет.
  4. Штучные материалы из древесины, такие как дрань, стружка и гонт. Как правило, подобные материалы в современном строительстве уже никто не использует. Это материал не долговечен, может гнить, на нм размножаются микроорганизмы и легко воспламеняется.
  5. Шифер. Этот материал вот уже долгое время остается надежным в эксплуатации, простым в монтаже и недорогим в приобретении. Влагоустойчив, морозостоек, пожаробезопасен. Да и внешний вид сегодня производители усовершенствовали. Можно выбрать шифер любого желаемого цвета.

Выбирая кровельный материал, помните, чем плотнее его структура тем меньше должен быть уклон крыши.

При использовании листов металлопрофиля и металлочерепицы на пологих крышах рекомендуют проходить стыки влагоустойчивым и морозостойким герметиком. А также размер нахлеста листов при монтаже кровли из этих материалов зависит также от угла наклона крыши. Чем крыша круче, тем нахлест меньше. Это относится и к шиферу.

При монтаже крыши не забывайте и о вентиляции пространства под ней. Скатные крыши также необходимо оборудовать системой водооттока.

Таким образом, можно сделать вывод, что угол наклона крыши – показатель очень важный. От него зависит не только качество работ, но и срок эксплуатации самой крыши. Главное, грамотно рассчитать величину, выбрать нужную конструкцию крыши, качественный кровельный материал и хорошую бригаду рабочих. Ну и, конечно же, не на все на это понадобится некоторый объемный бюджет. Удачи вам в строительстве!


Warning : Use of undefined constant WPLANG — assumed «WPLANG» (this will throw an Error in a future version of PHP) in /var/www/krysha-expert..php on line 2580

Warning : count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert..php on line 1802

Фундамент и крыша – два самых важных и сложных по расчетам архитектурных элемента любого здания. Несущие элементы крыши – стропильная система, а ее показатели во многом зависят от угла наклона скатов. Обыкновенные застройщики выбирают оптимальный угол наклона крыши, исходя из иных критериев, чем проектировщики.

Их не совсем интересуют расчеты на прочность несущих узлов, им малоинтересно влияние угла наклона двухскатной крыши на стоимость и сложность стропильной системы и т. д.

На что обращают внимание обыкновенные застройщики?

Параметры выбора угла наклона крышиКраткое описание

Каждый владелец желает иметь красивый дом со своими индивидуальными отличиями. На внешний вид дома большое влияние оказывает угол наклона скатов. Архитекторы имеют свои требования к зданиям, дома должны органично вписываться в стиль уже существующих строений. Особенно строго к этому параметру относятся, когда дом располагается в пределах города. Довольно часто органы местного самоуправления принимают решения, запрещающие нарушать традиционный архитектурный вид. Нельзя, к примеру, строить дом с углом наклона крыши 45°, если на этой улице все строения имеют наклон не более 20°.

Этот фактор оказывает очень незначительное влияние на оптимальный угол. Кровельные материалы имеют лишь общие рекомендации по монтажу на плоских и наклонных крышах. Плоские крыши имеют угол наклона скатов менее 10°, все конструкции с углом наклона, превышающим эти значения, считаются наклонными. Технология монтажа кровельных материалов с углом наклона 15° ничем не отличается от технологии кровельных работ на скатах с наклоном 45°. Есть, правда, ограничение для штучной черепицы, ее можно устанавливать на крышах с углом наклона не менее 22°.

Чем больше угол наклона скатов, тем выше чердачные помещения. Такие крыши строятся для зданий с мансардами. На этот фактор застройщики обращают большое внимание, но не все так просто, как может показаться на первый взгляд.

Эти пожелания архитекторами принимаются во внимание во время проектирования и расчета элементов стропильных систем. Но к ним добавляется еще довольно большое количество чисто инженерных факторов, оказывающих решающее влияние во время расчетов параметров стропильной системы. И угол наклона скатов среди них не единственный, все значения зависят друг от друга и не могут не учитываться при разработке проекта.

Как выбирают оптимальный угол проектировщики

Расчеты делаются на основании СНиП 2.01.07-85. Размещаемые нормы используются во время расчетов с учетом постоянно действующих, временных и особых нагрузок и их различных сочетаний.

СНиП 2.01.07-85. Файл PDF откроется в новой вкладке

Какие нагрузки принимаются во внимание при определении угла наклона крыши

Нагрузки делятся на несколько категорий в зависимости от продолжительности их воздействия: длительные, кратковременные и особые.

  1. Длительные (постоянные) нагрузки на стропильную систему . К ним относится вес кровельных материалов, утеплителей, деревянных элементов стропильной конструкции. К этой категории следует относить нагрузки, возникающие вследствие тепловых расширений и изменений линейных размеров из-за изменений показателей относительной влажности пиломатериалов. Нормативные изменения температур определяются по формулам отдельно для отапливаемых и неотапливаемых помещений. Вес снегового покрова также считается длительной нагрузкой на стропильную систему и в обязательном порядке принимается во внимание во время определения оптимального угла наклона стропильных ног.

  2. Кратковременные . На стропильную систему оказывает влияние вес рабочих, складируемых стройматериалов, масса специального оборудования и инструментов, используемых во время строительства, и ветровые нагрузки.

  3. Особые нагрузки . Усилия, возникающие во время стихийных бедствий, землетрясений, взрывов, при резкой потере несущей способности одного или нескольких нагруженных узлов стропильной системы.

    В числе особых нагрузок — землетрясения и стихийные бедствия

Во время определения угла наклона крыши учитывается максимально возможное сочетание нагрузок. Оба эти параметра оказывают влияние на толщину и длину стропильных ног. Расчет стропильной системы и угла наклона скатов делается по предельным состояниям с учетом всех неблагоприятных факторов.

Максимальные прогибы и перемещение стропильных ног регламентируются без зависимости от их линейных размеров и не должны приводить к частичной разгерметизации крыши. Ко всем типам крыш, вне зависимости от угла наклона, выдвигаются такие условия:

  • должна гарантироваться безопасная эксплуатация зданий;
  • целостность конструкции не может нарушаться даже во время кратковременных пиковых нагрузок;
  • внешний вид крыши не должен изменяться весь период эксплуатации.

При этом каждое требование должно выполняться вне зависимости от других. Предельные значения прогиба стропил ограничиваются с учетом эксплуатационных характеристик кровельных материалов. Если нормативные значения не оказывают заметного влияния на внешний вид, то они не корректируются.

Практический совет. Намного проще целостность кровельного пирога крыши обеспечивать не за счет увеличения прочности стропильной системы, а за счет использования специальных конструктивных компенсаторов.

При создании кровли уклон является одним из важнейших параметров, который учитывается в расчетах. Зависит он от материала для кровли, а также местного климата.

Угол наклона крыши является важнейшим параметром при возведении стропильной системы и расчете расхода кровельных материалов частного дома. Проектирование крыши – мероприятие весьма ответственное, которое следует доверить исключительно профессионалам, имеющим разрешение на проведение подобных работ.

Угол наклона крыши
  • На что влияет уклон крыши
  • Снеговые и ветровые нагрузки
  • Примеры расчета

Однако в некоторых случаях, все предварительные расчеты можно сделать и самостоятельно, хотя бы для того, чтобы иметь представление о предполагаемом количестве материала и возможности реализации своих архитектурных идей. Из этой публикации вы узнаете, от чего зависит и как своими силами рассчитать угол наклона крыши, не прибегая к услугам дорогостоящих специалистов.

На что влияет уклон крыши

При самостоятельном возведении каркаса крыши большинство застройщиков руководствуется ее дизайном и назначением подкровельного пространства, что в корне неверно. На каркас крутых крыш практически не воздействует снеговая нагрузка, а это значит, что чисто теоретически можно сэкономить на сечении и шаге стропил. Однако ветер, оказывает наибольшее воздействие именно на кровли с крутыми скатами из-за их большой парусности, что уже на практике требует создания прочной стропильной системы.

Все это совершенно не значит, что пологие крыши лучше. На кровлях с малым уклоном снег будет задерживаться дольше, что создает внушительную нагрузку на стропильную систему. К тому же, угол ската крыши влияет на габариты чердачного помещения. Чем круче крыша – тем больше возможности у застройщика для обустройства жилой мансарды. Тем не менее не следует забывать о высокой стоимости конструкций с крутыми скатами, особенно в сравнении с пологими крышами. Сохранить объем чердачного пространства, не увеличивая высоту конька, поможет создание ломаной крыши.

Помимо снеговой и ветровой нагрузки на каркас оказывает влияние и вес кровельного пирога совместно с собственной массой стропильной системы. Если в кровле используются теплоизоляционные материалы, то и их вес учитывается при определении оптимального угла крыши.

В чем измеряется угол наклона крыши

Прежде всего, следует внести ясность в само понятие угол наклона. Данная величина – это угол, который образуется при пересечении горизонтальной плоскости (заложение) с плоскостью кровли. «Заложение» – это не что иное, как проекция ската крыши в горизонтальной плоскости.

В справочной литературе и специализированных таблицах в качестве единицы измерения угла наклона крыши используются проценты. Уклон кровли в процентах показывает отношение высоты подъема кровли (Н) к заложению (L).


В двускатных крышах (L) – это величина, равная длине половины пролета. L в односкатных крышах равняется длине пролета.

Правила расчета угла наклона кровли

Допустим, L = 3 м, а Н = 1 м. В таком случае отношение будет выглядеть, как Н к L или 1:3. Это простейший пример, показывающий большие неудобства в определении угла уклона таким способом.

Для простоты вычислений применяется специальная формула расчета угла наклона крыши, которая выглядит следующим образом.

I = H/L где:

  • I – тангенс уклона ската;
  • Н – высота подъема кровли;
  • L – значение заложения.

Используем данные из примера выше. L = 3 м и Н = 1 м. Тогда, формула расчета выглядит, как I = 1/3 = 0,33. Теперь, для перевода значения тангенса острого угла в проценты необходимо полученное значение умножить на 100. Исходя из этого, получаем: 0,33 х 100 = 33%

Как определить угол наклона крыши в градусах? Перевести проценты в градусы можно двумя простыми способами:

  • воспользоваться онлайн-конвертором;
  • воспользоваться таблицами, опубликованными в специализированной справочной литературе.

Первый способ весьма прост, но требует подключения к интернету. В сети представлено огромное количество ресурсов, предоставляющих возможность воспользоваться онлайн-конвертором.

Таблицы уклона крыши в градусах и процентах найти значительно сложнее, однако они проще в применении. Публикуем таблицу соотношения проценты-градусы.

Определяем минимальный угол ската крыши в зависимости от кровельного материала

Исходя из крутизны скатов, все крыши условно делятся на четыре типа:

  • Высокие, с уклоном от 45 до 60°.
  • Скатные, с углом наклона кровли от 30 до 45°.
  • Пологие. Угол наклона скатов в таких конструкциях варьируется от 10 до 30°.
  • Плоские с уклоном до 10°.

Подходя к возведению крыши, застройщик планирует использование определенного кровельного материала. Следует учитывать, что далеко не каждый материал может быть использован на крышах с различным уклоном.

  1. Асбоцементный шифер — 9° или 16%. Соотношение высоты подъема кровли к заложению 1:6.
  2. Ондулин — 5°. Соотношение сторон 1:11.
  3. Минимальный угол наклона односкатной крыши из металлочерепицы составляет 14°.
  4. Керамическая черепица — 11°. Соотношение 1:6.
  5. Цементно-песчаная черепица — 34° или 67%. Соотношение высоты кровли к заложению 1:1,5.
  6. Битумная черепица — 11°. Соотношение сторон 1:5.
  7. Профнастил — 12° При меньшем уклоне необходимо провести обработку стыков герметизирующим средством.
  8. Оцинковка и стальные листы требуют минимального уклона 17°.
  9. Рулонные битумные материалы — 3°.
  10. Наплавляемая кровля может быть использована в качестве покрытия крыши с уклоном 15%.

В проектировании крыш существует понятие – максимальный угол наклона скатов. Данное значение является критическим для использования конкретного материала. На рисунке ниже показаны минимальные и максимальные значения угла наклона крыши для некоторых распространенных кровельных материалов. Кроме этого, в последней колонке собраны данные о том, какой уклон ската чаще всего используется для данных материалов отечественными застройщиками.


Как видно из приведенной таблицы, между минимальным и максимальным углом наклона крыши весьма солидный разрыв.

Выбирая уклон из диапазона допустимых значений, следует руководствоваться исключительно эстетическими соображениями и расходом материала.

Снеговые и ветровые нагрузки

При проектировании кровли всегда учитываются снеговые и ветровые нагрузки на стропильную систему. Чем круче скаты, тем меньше снега на них задержится.

Для правильного вычисления необходимой прочности конструкции вводится поправочный коэффициент:

  1. Для крыш с уклоном менее 25° применяется коэффициент равный 1.
  2. Стропильные конструкции со скатами от 25 до 60° требуют применения коэффициента 0,7.
  3. Кровли, выполненные с углом наклона скатов более 60°, не требуют применения коэффициента, так как снег на них практически не задерживается.

Для простоты вычислений используют карты, в которых отмечены средние значения снеговой нагрузки по регионам РФ.

Примеры расчета

Правила проведения расчетов просты: находим свой регион, определяем снеговую нагрузку, выделенную своим цветом, принимаем в расчет первое значение, умножаем на поправочный коэффициент исходя из предполагаемого угла уклона крыши. В качестве наглядного примера рассчитаем снеговую нагрузку для крыши дома в Норильске углом наклона скатов 35°. Итак, 560 кг/м2 умножаем на коэффициент 0,7. Получаем снеговую нагрузку для данного региона и конкретной конструкции кровли 392 кг/м2.

Для определения ветровых нагрузок также используются карты, в которых отмечены расчетные значения ветровых нагрузок по регионам.


Кроме этого, в расчетах следует учитывать:

  1. Розу ветров, а конкретно – расположение дома на местности и относительно других строений.
  2. Высоту постройки.

По типу расположения дома на местности, все строения можно разделить на три группы:

  1. А – постройки, расположенные не открытой местности.
  2. Б – Строения, расположенные в населенных пунктах с ветровой преградой не выше 10 м.
  3. В – здания, находящиеся в населенных пунктах с ветровой преградой от 25 м.

В зависимости от зоны размещения и высоты строения при проектировании крыши вводятся поправочные коэффициенты, учитывающие ветровую нагрузку. Все факторы, влияющие на ветровую нагрузку, сведены в таблицу, по которой легко сделать расчет.


Например: для одноэтажного дома в Норильске ветровая нагрузка составит: 84 кг/м2 умноженная на коэффициент 0,5, соответствующий зоне «В», что составляет 42 кг/м2.

Помимо этого, учитываются аэродинамические нагрузки, воздействующие на стропильную систему и кровельный материал. В зависимости от направления ветра, нагрузку условно делят на зоны, которые предполагают различные поправочные коэффициенты. Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

  1. Ветровые нагрузки . На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
  2. Снеговые и дождевые нагрузки . Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Методика проведения расчетов

При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

  • Общую массу кровельной конструкции;
  • Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.

Упрощенный алгоритм расчетов сводится к следующим действиям:

  • Сначала нужно определить вес одного квадратного метра кровельного пирога;
  • Полученное значение умножается на общую площадь кровли;
  • Масса кровли умножается на коэффициент 1,1.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

  • Первым делом нужно рассчитать ширину пролета;
  • Полученная величина делится на 2;
  • Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

  1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
  2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
  3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
  4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Уклон крыши

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами .

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

  • От способности крыши защищать строение от внешних факторов и воздействий.
  • От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
  • От кровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
  • От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
  • От атмосферных осадков : снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах (%). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты (%). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы % градусы % градусы % 1°1,75%16°28,68%31°60,09%2°3,50%17°30,58%32°62,48%3°5,24%18°32,50%33°64,93%4°7,00%19°34,43%34°67,45%5°8,75%20°36,39%35°70,01%6°10,51%21°38,38%36°72,65%7°12,28%22°40,40%37°75,35%8°14,05%23°42,45%38°78,13%9°15,84%24°44,52%39°80,98%10°17,64%25°46,64%40°83,90%11°19,44%26°48,78%41°86,92%12°21,25%27°50,95%42°90,04%13°23,09%28°53,18%43°93,25%14°24,94%29°55,42%44°96,58%15°26,80%30°57,73%45°100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

  • Вертикальная высота (H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение (L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0: 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Таблица уклонов кровли

Строительство крыши –важный заключительный этап строительства дома. Крыша защищает дом от агрессивного воздействия окружающей среды, придает постройке эстетичный вид.

Плоски крыши преобладают в многоэтажных домах, в частных домах и коттеджах – скатные. Угол наклона крыши – важный расчетный показатель.

Виды крыш и их зависимость от угла наклона

Существует несколько видов крыш, в зависимости от устройства кровли:

  • Односкатная крыша – наклонная плоскость, лежащая на стенах разной высоты.
  • Двухскатная крыша – состоит из двух скатов, является надежной и простой.
  • Вальмовая крыша – состоит из 4-х скатов со срезанными вершинами.
  • Шатровое перекрытие – несколько равнобедренных треугольников, соединенных между собой вершинами.

Если угол наклона кровли более 10°, то крыша считается скатной.

От чего зависит уклон кровли

  • от ветра
  • от кровельного покрытия
  • от архитектурных задумок
  • от атмосферных осадков (снега и дождя )

Уклон крыши – это угол наклона кровли относительно горизонта.

Показатель уклона позволяет:

  1. Подобрать кровельный материал
  2. Правильно рассчитать количество снегодержателей

Зная одну из величин по таблице можно найти остальные значения.

Минимальный уклон для кровельных материалов (покрытий)

Вид кровлиМинимальный уклон крышив соотношении высоты ската к заложениюв градусахв %
Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)0-3 0до 5% до 1:20
Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)от 15
Фальцевая кровляот 4 0
Ондулин5 01:11
Волнистые асбоцементные листы (шифер)9 016 1:6
Керамическая черепица11 01:6
Битумная черепица11 01:5
Металлочерепица14 0
Цементно-песчанная черепица34 067% 1:1,5
Деревянная кровля39 080% 1:1.125

Пример №1.

H = 2 м
I = 2,86 м

Рассчитаем угол кровли (i): 2/2,86 = 0,699. Это 35° по данным таблицы.

Пример №2

Коэффициент уклона кровли 1,006. Найти: градус уклона кровли.

По таблице этому коэффициенту соответствует значение в 6° градусов.

Расчет угла наклона крыши

Крыша – это один из важнейших элементов любого строения. Именно она надежно защищает здание от воздействия негативных факторов окружающей среды, от атмосферных осадков.

Разумеется, хорошая конструкция должна быть водонепроницаемой, обеспечивать качественный отвод атмосферных вод, а также обладать высокой устойчивостью к огню. Вместе с тем, крыша должна быть удобной для проведения ремонта в период ее эксплуатации.

Следует помнить, что именно от надежности и качества кровли вашего дома будет напрямую зависеть, сколько прослужит само здание. В настоящее время многие домовладельцы отдают предпочтение покатой крыше.

Надо сказать, у такой конструкции есть несколько очевидных преимуществ. Кроме того, следует правильно делать расчет угла наклона крыши.

Плюсы покатой крыши

Простые конструкции, такие, как односкатные и двускатные крыши, вальмовые или мансардные, всегда были и остаются самыми качественными и надежными вариантами. Без сомнения, преимущество покатой крыши заключается именно в гармоничном сочетании отличного качества и простоты в исполнении.

Такая крыша состоит из базового элемента кровли, а также обрешетки и стропил.

Что касается кровли, она служит для защиты здания от воздействия природных явлений, снега и дождя. Стропила же, а также обрешетки, поддерживают всю конструкцию, передают нагрузку на стены.

Рис. 1 Рассчитываем угол наклона крыши

Следует заметить, что покатая крыша защищает здание от осадков за счет определенного наклона кровли.

Прежде, чем приступить к монтажу покатой (или, как ее еще называют, скатной) крыши, необходимо произвести точный расчет угла наклона крыши.

Даже для тех людей, которые не являются специалистами в области строительства крыш, совершенно очевидно: чем угол наклона меньше, тем больше возникнет впоследствии проблем с герметичностью.

И это абсолютно не зависит от того, какой строительный материал вы выбираете для покрытия вашей крыши.

Факторы, которые влияют на выбор угла наклона

Конечно же, вам следует знать при расчете угла уклона крыши, какие факторы необходимо принимать во внимание. Так, среди важнейших параметров можно назвать:

  • Ветер. Само собой разумеется, что крыша будет оказывать большее сопротивление ветру при большем наклоне. Однако слишком большой угол наклона является достаточно опасным для крыши. Так, например, при увеличении угла с минимального показателя (11 градусов) до 45 градусов, ветровая нагрузка возрастает в пять раз. Но с другой стороны, при выборе очень маленького угла наклона возникает другая проблема: при сильном порыве ветра кровлю может просто сорвать;
  • Снег и дождь. Совершенно очевидно, что снег лучше сходит с крыши, имеющей большой угол наклона. Так, если он составляет более 45 градусов, обеспечено полное скатывание снега. И чем выше угол наклона, тем более герметичной будет красивая кровля вашей крыши. Объяснить это легко: дело в том, что при воздействии на крышу ветер обычно загоняет под стыки кровли атмосферную воду. Но чем больше вы сделаете уклон крыши, тем меньше вероятность попадания воды под стыки кровельных материалов.

Исходя из этих факторов, необходимо производить расчет угла наклона крыши. Для районов с сильными показателями ветра специалисты рекомендуют наклон крыши в 15-20 градусов, а для районов с нормальными показателями – около 35-40 градусов.

Однако следует помнить, что расчет угла наклона крыши обязательно нужно производить индивидуально для каждого конкретного здания.

Следует также подчеркнуть, что при расчете обязательно следует учесть особенности не только климата местности, но и конструкции самого строения.

Рис. 2 Формы скатных крыш

Способы произведения расчетов

Следует помнить, что подбор правильного угла – это очень важный этап конструирования будущей крыши здания. Обычно угол наклона крыши составляет от 11 и до 45 градусов, конечно же, бывают и исключения.

В том случае, если увеличить угол наклона, уменьшается, соответственно, снеговая нагрузка на крышу.

Но вместе с тем, чем больше будет показатель, тем воздействие ветра окажется сильнее. Это приводит к тому, что при возведении крыши требуются более прочные строительные материалы, стропила и обрешетки. А это значит, что будущая крыша обойдется вам дороже.
расчет уклона крыши

Помните: угол наклона влияет напрямую не только на качество, но и на количество материала для обустройства кровли.

Чем больше угол, тем, соответственно, больших денег будет стоить кровля.

Определенный угол уклона придается крыше в зависимости от выбранного материала, а также от климатических условий. В случае, если в районе в большом количестве наблюдаются атмосферные осадки, уклон крыши должен быть круче.

Соответствующий угол наклона будущей крыши можно определить, учитывая предполагаемую нагрузку. Как же рассчитать нагрузку? Для этого вам нужно принимать во внимание два показателя:

  • Вес будущей конструкции;
  • Нагрузку снега для данной местности.

Первым делом, нужно взять вес квадратного метра каждого слоя кровли, а затем сложить показатели для всех слоев. Следующий шаг: умножение получившегося результата на показатель 1,1.

Наглядный пример подобных расчетов

Предположим, толщина вашей обрешетки составляет 2,5 сантиметра, и 1 квадратный метр будет весить 15 килограммов. Вы планируете класть утеплитель толщиной 10 сантиметров: вес этого материала составляет около 10 килограммов на квадратный метр.

Также вам предстоит использовать Ондулин, весом 3 килограмма на квадратный метр.

Итак, наш расчет: 15+10+3 * 1,1 = 30,8 килограммов на квадратный метр. По усредненным показателям, для жилых домов нагрузка на кровлю обычно не превышает 50 килограммов на один квадратный метр.

Следует заметить, что для ряда покрытий сильно завышена допустимая нагрузка, однако, вам не нужно этим пренебрегать.

Предположим, вы решите лет через двадцать сменить кровлю, и кровельный ковер будет тяжелее, чем раньше. В данном случае и требуется тот самый коэффициент надежности 1,1 – его обязательно нужно учитывать, как коэффициент запаса.

Наконец, сделаем расчет нагрузки от собственной массы крыши. Назовем ее для простоты Н1. Она будет равна:

Н1 = 50кг/кв.м*1.1 = 55 кг/кв.м.

Учимся пользоваться таблицей Брадиса

Что касается снеговой нагрузки, коэффициент будет зависеть от того, какой угол наклона вы выбрали для вашей крыши. Итак, если наклон составляет менее 25 градусов, коэффициент составляет 1, а если от 25 до 60 градусов, то принимается во внимание коэффициент, составляющий 1,25.

А вот в том случае, если вы выбираете угол наклона более 60 градусов, учитывать нагрузку от снега не нужно.

Если вам необходимо найти угол наклона кровли, воспользуйтесь математической таблицей Брадиса (таблицей тангенсов).

Высоту в коньке следует разделить на? длины фронтона, и по соответствующему значению в таблице найти угол наклона.

А вот для того чтобы математическим способом вычислить высоту конька, следует рассчитать ширину пролета дома, разделить этот показатель на два, а затем умножить на относительную величину, которая будет индивидуальной для определенного угла наклона.

Также для определения угла наклона и высоты конька можно воспользоваться угольником.
расчет наклона крыши.

Попробуем разобраться на конкретном примере. Ширина будущего здания составляет 8 метров. Делим это значение на два, получаем 4 метра.

Рис.3 Зависимость угла наклона крыши от материала для кровли

Нам нужно определить высоту поднятия стропил в случае, если уклон кровли составляет 25 градусов. Итак, находим в соответствующей таблице показатель, соответствующий данному углу наклона: он составляет 0,47.

Умножаем половину ширины нашего здания на данную относительную величину. Получаем следующий расчет: 4*0,47=1,88. Соответственно, при таком раскладе нам нужно будет поднять стропила на высоту, составляющую 1,88 метра.

Рис. 4 Схема кровельной системы

Выбор кровельного материала в зависимости от угла наклона

Следует подчеркнуть, что все материалы для обустройства кровли объединяются в отдельные группы: по их физическим свойствам, техническим характеристикам, а также ценовым параметрам.

  • В том случае, если наклон кровли совсем небольшой, и составляет где-то от 2,5 до 10 градусов, обычно применяются покрытия из каменной крошки (крупнозернистой), а также из гравия. Слой верхнего покрытия составляет для гравия – 10-15 миллиметров, для каменной крошки – 3-5 миллиметров.
  • Если уклон кровли составляет от 10 градусов, и при этом была использована базовая битумная водоизоляция, необходимо выполнить верхний слой из крупнозернистого материала. В том случае, если показатель такой же, а материал выбран пленочный рулонный, то необходимо будет использовать специальный окрасочный слой для защиты.
  • В том случае, если угол кровли составляет до 20 градусов, а само покрытие выполняется из металлического профнастила, или же асбестоцементных листов, следует непременно провести герметизацию всех стыков. Стоит ли выбирать металлочерепицу.

При углах до 60 градусов нужно обязательно проводить герметизацию стыков листов кровли из меди или стали. При этом стыки непременно должны быть двойными.

Учитывая все перечисленные параметры и делая правильные расчеты, можно сконструировать надежную крышу, которая прослужит ни один год или десяток лет.

Поделитесь статьей с друзьями:

Похожие статьи

Посчитать угол наклона крыши онлайн. Калькулятор расчета угла наклона двускатной крыши

Крыша является конструктивным элементом здания, который отвечает за защиту от воздействия различных внешних факторов. Она обязательно должна результативно противостоять атмосферным осадкам в виде снега, града, дождя, шквальных ветров и ураганов. Правильный уклон играет достаточно большую роль в быстром удалении воды и снежного покрова с кровли. Он способен в сочетании с правильно выполненной изоляцией обеспечить великолепную защиту всего здания, включая его внутренние помещения.

На крышах с большим уклоном кровли (от 50градусов) снег не будет скапливаться, а будет падать на землю под действием силы притяжения Земли.

От грамотного уклона конструкции могут зависеть не только эти показатели, но и прочность с долговечностью. Как определить угол наклона крыши правильно, какие следует учитывать факторы, как производить расчет для крыш с разным покрытием? Надеемся, что наш материал даст вам ответы на все вопросы.

О факторах, которые влияют на градус угла наклона крыши

Виды крыш с разным количеством и формами скатов.

Крыши имеют разную форму и количество скатов. Бывают одно-, двух- и четырехскатные. Градус наклона крыши будет зависеть от количества имеющихся скатов на загородном доме либо даче.

Угол наклона может быть рассчитан по специальным строительным графикам и матрицам, либо с помощью треугольника.

Строительные работы по установке кровли могут приостановиться, если заранее не решить, из какого материала планируется делать финишное покрытие и каков будет угол наклона крыши. Следует помнить, что данные понятия будут тесно переплетаться, потому что вид кровельного материала принимается во внимание при произведении расчетов угла абсолютно любой скатной кровли.

Если градус уклона односкатной конструкции не превышает 9-20, понадобится учесть важные факторы:

  • материал финишного покрытия;
  • функциональное назначение постройки;
  • климатические условия.

Если крыша будет иметь 2 ската и более, во внимание следует принять не только вышеперечисленные факторы, но и район, в котором планируется вести строительство дома. Стоит учитывать и то, для каких целей планируется устраивать чердачное помещение. В случае, если оно будет предусмотрено не для жилья, а для того, чтобы хранить временно не используемые вещи и предметы, нет смысла устраивать для подобных целей помещение больших размеров (речь идет о высоте потолка).

Когда хозяин планирует сделать из чердака жилое помещение в виде мансарды, может возникнуть необходимость в устройстве хорошей конструкции с большим уклоном.

Градус угла зависит от местности

Уровень нахлёста черепицы зависит от угла уклона ската.

В регионах, где достаточно часто проходят сильные ветра, делается минимальный наклон крыши. Следовательно, на нее будет приходиться воздействие ветра. При этом стоит заметить, что не рекомендуется делать конструкции без уклона. Подобные покрытия есть смысл устраивать в регионах с большим количеством солнечных дней и небольшой вероятностью осадков.

Сопротивление ветру при высокой крыше будет значительно больше, чем при низкой. Однако при совсем маленьком уклоне есть вероятность того, что ветер сорвет финишное покрытие. Следовательно, при слишком крутых кровлях существует такая же опасность, что и при кровлях с маленьким углом. Именно поэтому рекомендуется выбирать такие наклоны кровель:

  • от 35 до 40 градусов при несильных ветрах;
  • 15-25 градусов при сильных ветрах.

В местности, где осадки выпадают в достаточно большом количестве, угол можно увеличить до 60 градусов. Он будет наиболее подходящим, потому что позволит максимально снизить нагрузку на кровлю от талой воды, снежного покрова и большого количества влаги во время прохождения дождя.

Градус угла наклона крыши следует рассчитывать, ориентируясь на диапазон до 9 до 60 градусов. Проектировщики производят соответствующие расчеты и чаще всего останавливаются на значениях, которые составляют от 20 до 45 градусов.

Подобный привлекателен тем, что есть возможность использовать совершенно любой кровельный материал — профнастил, шифер, металлочерепицу и так далее. Каждый из материалов для финишного покрытия будет отличаться своими требованиями, которые следует учитывать в процессе устройства конструкции.

Зависимость угла наклона от материала

Характеристика листа металлочерепицы.

Если выбор пал на использование рулонных материалов, при укладке в 2 слоя угол необходимо будет делать до 15 градусов, а при трехслойной укладке — от 2 до 5.

Следует знать:

  1. Использовать наплавляемые материалы целесообразнее всего в случае, когда кровля имеет уклон от 0 до 25%. В случае, когда уклон составляет от 0 до 10%, материал понадобится укладывать в три слоя. Если уклон в пределах 10-25%, можно обойтись и одним слоем, однако материал обязательно должен иметь посыпку.
  2. Шифером покрываются конструкции, которые имеют уклон до 28%.
  3. Черепицу следует применять тогда, когда уклон конструкции как минимум 33%.
  4. Стальное покрытие укладывается на кровле, которая имеет угон менее 29%.

Расход материала напрямую будет зависеть от уклона конструкции. Чем он больше, тем большим будет расход финишного материала. Плоская конструкция в данном соотношении будет стоить дешевле, чем кровля, которая имеет уклон 45 градусов.

Если хозяину известна величина наклона крыши, не составит труда рассчитать количество необходимого материала. То же самое стоит сказать и о высоте кровельной конструкции.

Крыша из металлочерепицы

Нагрузка от ветра будет оказывать на крышу сильное негативное воздействие. В подобном случае расчет угла следует сделать особенно тщательно. В случае, если угол большой, есть возможность вздутия, которое повлечет за собой увеличение нагрузки, что может сказаться на всей конструкции. В связи с этим конструкция может преждевременно разрушиться.

Кровля, которую планируется покрывать металлочерепицей, должна иметь минимальное значение угла — в пределах 22 градусов.

Слои металлочерепицы: 1 Лист стальной 0,4-0,5 мм. 2 Цинковое покрытие. 3 Покрытие антикорозийное. 4 Грунтовка. 5 Полимерное покрытие. 6 Защитный лак.

С помощью этого показателя можно избежать скапливания влаги в местах стыков покрытия кровли. Будет происходить и защита от нежелательного просачивания воды (дождь либо талый снег).

Если существует необходимость, минимальный уклон конструкции может составлять и 14 градусов. Если в качестве покрытия используется мягкая черепица, минимальное значение уменьшится до 11 градусов. В этом случае может понадобиться устроить дополнительную сплошную обрешетку.

Для кровли из профнастила будет 12 градусов. Стоит учитывать рекомендации производителей по этому поводу. Угол уклона будет определяться владельцем постройки, но стоит помнить, что кровля рассчитывается на временные и постоянные нагрузки.

Расчет угла наклона крыши

Расчет угла будет зависеть от высоты подъема конька. Высота крыши в коньке будет определяться исходя из функционального назначения чердачного помещения.

Если из чердака планируется сделать полноценное мансардное помещение, градус уклона следует рассчитывать так, как указано ниже. Например, ширина фронтона (торец кровли) будет составлять 6 м. Эта цифра делится пополам (6/2=3). Высота конструкции в коньке всегда стандартно принимается как 1,8 м.

SinA=a/b=3/1,8=1,67

По таблице Брадиса понадобится найти приближенное значение, которое бы имел при значении SinA=1,67. Это значение будет находиться в пределах 58-59 градусов. Есть смысл остановиться на максимальном значении в 60 градусов, которое и станет искомым углом уклона кровельного ската.

Успеха вам и в математических расчетах, и в строительных работах!

От уклона строящейся крыши зависит, насколько прочна и надежна она будет. Расчет угла наклона крыши должен быть очень точен, ведь надежная защита от осадков и негативного воздействия окружающей среды очень важна.

Виды уклонов

В зависимости от материала, облицовки кровли, выбирается и угол наклона. Например двухслойная толевая конструкция может иметь уклон от четырех до тридцати градусов, но обычно ее делают 4-10°, пологие крыши, покрытые кровельной сталью должны иметь наклон 12-18° и обычно строится 15°. Угол наклона крыши шиферной 30-90°, средний наклон делается около 45°. Существуют таблицы, в которых указаны углы наклонов кровли для различных материалов. Минимальный уклон крыши делается в 3°, в таких случаях используется толь с посыпкой или кровля из цинковых лент.

Выберите 2 любых известных значения, введите их.
Остальные значения будут рассчитаны автоматически.

От чего зависит?

Любая качественная конструкция обеспечивает хороший отвод атмосферной воды, водонепроницаемой и обладать устойчивостью к пожарам. Она должна быть очень удобной для проведения ремонтных работ в период эксплуатации. От надежности зависит, сколько прослужит строение, и многие домовладельцы предпочитают покатые системы. У покатой конструкции множество преимуществ, но все равно следует производить расчет уклона кровли. Также популярны простые двускатные и односкатные крыши, мансардные или вальмовые.

Прежде чем приступить к работам по монтажу, производятся точные расчеты угла уклона. Например, покатые крыши должны иметь минимальный наклон, это обеспечит им хорошую герметичность и это не зависит от материала конструкции.

Полезная площадь мансарды в зависимости от угла наклона кровли

При выборе данного показателя, необходимо учитывать ветреность и осадки на местности. В ветреную погоду правильная система оказывает сопротивление порывам ветра при большом уклоне, но большой угол опасен для системы. Если показатель увеличивается, например, с 11 до 45 градусов, то ветровые нагрузки возрастут в пять раз. Если скат будет очень маленьким, то при сильных порывах ветра, кровлю срывает.

Снежный покров легче сходит изделий с большим наклоном, при 45 градусах будет обеспечено полное скатывание снежных масс. Чтобы под стыки кровли ветер не загонял воду, лучше сделать больший наклон.

Рассчитывая показатель, следует учитывать ветреность в районе. Если присутствуют сильные порывы ветра, то рекомендуется наклонять кровлю на 15-20 градусов, в местности с нормальными показателями – 35-40 градусов. Для каждого строения производятся индивидуальные расчеты, зависящие как от погоды в регионе, так и от конструкции здания.

Чтобы сделать правильный расчет нужно научиться пользоваться математической таблицей Брадиса.

Пример расчетов

Показатель предполагаемой нагрузки, влияющий на показатель, можно определить, учитывая предполагаемые нагрузки, которые рассчитываются, принимая во внимание снеговые нагрузки и вес конструкции. Показатели всех слоев 1м 2 кровельного пирога складываются и умножаются на 1,1.

Для расчетов требуется знать толщину обрешетки и утеплителя. Например толщина досок обрешетки 25 мм, а 1 м 2 весит 15 кг. Толщина утеплителя 100 мм, а вес составляет 10 кг/м 2 . В качестве материала возьмем ондулин, имеющий вес 3 кг/м 2 . Итак, получается 10+15+3х1,1=30,8 кг.

Сложно представить себе любое здание без крыши. Кровля должна защищать здание от воздействия природных осадков, обладать огнестойкими и водонепроницаемыми свойствами, обеспечивать эффективный отвод атмосферных осадков. Долговечность эксплуатации здания и его отдельных элементов во многом зависит от качественной крыши. Для достижения лучших результатов стоит использовать более простые виды скатных крыш: односкатные, двухскатные, вальмовые, полувальмовые, мансардные.

Минимальный угол наклона крыши из металлочерепицы должен составлять 14 градусов.

Основные данные

График выбора кровельного материала в зависимости от уклона крыши.

Допустимый угол наклона металлической крыши обычно измеряют своими руками исходя из климатических условий того района, в котором ведется строительство, и кровельного материала. Минимально угол наклона должен составлять 110°, максимальный угол наклона можно определить путем анализа погодных условий, его значение может быть 45°. и больше. Для более теплого и сухого климата используется менее пологая крыша. Более крутой угол наклона дает возможность минимально скапливать снег и, соответственно, снижать снеговую нагрузку. Например, уклон 45° позволяет почти не учитывать вес снежного покрова.

Наряду с этим, увеличенный угол наклона резко повышает давление ветра на крышу. При уклоне в 45° давление ветра больше в 5 раз по сравнению с показателем в 11°. Следовательно, для большего угла наклона возникает необходимость в большем количестве реек для усиления обрешетки и стропил. От угла уклона крыши прямо зависит и ее стоимость.

Для кровли с углом наклона около 40-45° необходимо больше материалов (примерно в 1,5 раза), нежели для плоской крыши, а для 60° требуется в 2 раза больше кровельных материалов. При выборе конфигурации важно помнить, что от угла наклона напрямую зависит . Учет угла наклона позволяет определить материалы для кровли, а также произвести расчет слоев крыши и ее площади.

Материалы для кровли по своим свойствам (технические, экономические, физические) объединились в группе 1-11.

На графике они показаны дугообразными стрелками. Линии наклона показывают уклон ската. Выделенная (жирным) линия на графике обозначает отношение полной высоты данного конька h к половине его обычного заложения ½. Отношение 1/2 указывает, что вертикальный отрезок h располагается на горизонтальном отрезке ½ два раза. Наклонная линия на полукруглой шкале обозначает угол наклона в градусах, а шкала, расположенная вертикально, — уклон крыши в %.

Так рассчитывают минимальный уклон для тех или иных кровельных материалов. В качестве примера, с помощью данного графика проведем расчет нужного угла наклона для данной крыши с использованием металлической черепицы.

Как измерить уклон

На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:

i = 10 метров (заложение)

h = 4 метра (высота конька)

получаем

i= h / (1/2) = 4 / (10/2) = 0,8

Для того чтобы измерить уклон в %, это отношение умножают на 100

Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.

Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв.м.

На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.

При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.

Единицы измерения и инструменты

В основание металлической конструкции встроены цифровой дисплей с элементами управления.

Величина уклона на всех чертежах может обозначаться в градусах или в процентах, а сам он обозначается буквой «i». В настоящий момент нет строгих правил, как обозначать данную величину. Единицей измерения считают градусы или проценты (%).

Угол уклона измеряется двумя способами:

  1. Специальным уклономером.
  2. Математическим способом, с помощью вычислений.

Уклономер — это специальная рейка с рамкой, у которой между планками есть ось, на которой закреплен маятник, и своя шкала деления. Когда эта рейка расположена в горизонтальном положении, то маятник на ее шкале отклонен на ноль градусов. Для произведения измерения уклона ската рейку прибора располагают перпендикулярно коньку, в вертикальном положении.

По шкале определяют угол отклонения маятника, который указывает уклон этого ската данной крыши в градусах. Этот метод определения применяется очень и очень редко. На данный момент разработано множество геодезических приборов для определения этих величин и специальные уровни-уклономеры, как капельные, так и электронные.

Математический расчет

  1. Вертикальная высота (обозначается как H) — высота от верхней точки данного ската (обычно считают от конька) до самой нижней точки (так называемого карниза).
  2. Заложение — горизонтальный промежуток от самой нижней точки данного ската до самой верхней его точки.

Уклон крыши (его величину) с применением математического расчета находят так.

Угол наклона отдельного ската i выражается через отношение измеренной высоты крыши Н к расстоянию заложения L. Таким образом

Для точного определения этого значения в процентах отношение i умножают на 100. Затем, для определения его значения в градусах, мы производим перевод процентов в градусы.

Для полного понимания этого метода приведем наглядный расчет:

высота равна 3,0 м,

длина заложения равна 5 м.

По формуле вычисляем i:

Проводим расчет процентов

Переводим в градусы. Получаем 31 градус.

Онлайн-калькулятор односкатной крыши поможет рассчитать правильный угол наклона ската, определить сечение, шаг и количество стропил, узнать требуемый объем обрешётки и других материалов, необходимых в строительстве крыши. Калькулятор поможет произвести расчеты по большинству существующих кровельных материалов.

Здесь вы сможете произвести расчеты битумной, цементно-песчаной, керамической черепицы, металлочерепицы, асбестоцементного шифера, ондулина и некоторых других, менее распространенных материалов. Данный калькулятор сможет рассчитать параметры любой односкатной крыши, в том числе плоской. Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009 .

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов E (см)

Длина свеса переднего и заднего C (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
(см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки: 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Общая информация о односкатной крыше

Односкатная – простейшая конструкция крыши. Поскольку она имеет только один скат, то и строится довольно просто, да и расход материалов при этом является минимальным. Этот вид крыши часто применяется в строительстве гаражей, сараев, различных нежилых вспомогательных строений, как с чердаком, так и без него.

При постройке односкатной крыши можно использовать любые виды кровельных материалов, изоляционных материалов и утеплителей. Устанавливать такую крышу можно под разными углами, однако чаще её угол делают малым, вплоть до 0º (плоской крыши). Но важно помнить, чем меньше угол, тем сильнее это сказывается на снеговых нагрузках, а значит такую крышу нужно своевременно чистить от снега.

Дополнительная информация о результатах расчётов

Угол наклона крыши – угол, под которым наклонены скат и стропила к плоскости потолка. Различные кровельные материалы имеют индивидуальные предельные углы. Калькулятор проинформирует, можно ли возвести крышу под данным углом из выбранного материала. Если вам потребуется изменить угол, для этого достаточно скорректировать высоту подъёма крыши (В) или ширину основания (А).

Площадь поверхности крыши – площадь всей поверхности кровли, включая боковые и торцевые свесы. Это значение поможет вам рассчитать необходимое количество кровельных, изоляционных и других материалов.

Примерный вес кровельного материала – суммарный приблизительный вес кровельного материала. Рассчитывается исходя из заданной площади крыши с учетом свесов.

Количество рулонов изоляционного материала – необходимое для постройки крыши количество изоляционного материала, указанное в рулонах. За основу взят стандарт рулона — 15 метров в длину, 1 метр в ширину. При расчете также учтен нахлест 10 % в местах стыков.

– максимальный вес, приходящийся на стропильную систему. Учитываются ветровые и снеговые нагрузки, угол наклона крыши, а также вес всей конструкции.

Длина стропил – полная длина стропил от конька крыши до края ската.

Количество стропил – для возведения крыши вам потребуется данное количество стропил, если располагать их с указанным вами шагом.

Минимальное сечение стропил / Вес стропил / Объем бруса

  1. Чтобы обеспечить крыше механическую прочность, следует придерживаться указанных в первой колонке сечений стропил. Калькулятор исходит из суммарных нагрузок, которые могут воздействовать на конструкцию данной крыши.
  2. Во второй колонке указан суммарный вес всех стропил для крыши данной конструкции.
  3. Для удобства дальнейших расчетов указан общий объем бруса стропил в кубических метрах.

Количество рядов обрешетки – число рядов обрешётки, которое понадобится для всей кровли при заданных параметрах.

Равномерное расстояние между досками обрешетки – расстояние, которое рекомендуется выдерживать между досками обрешётки, чтобы оптимизировать расход материала и обойтись без его подрезки.

Объем досок обрешетки – общий объем досок на обрешетку (для всей крыши). Для удобства расчетов затрат на пиломатериалы используйте данное значение, указанное в кубических метрах.

Примерный вес досок обрешетки – суммарный вес досок обрешетки.

Мы предлагаем профессиональный бесплатный расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора сайт, визуализацией 3D и подробными чертежами. Детальные расчеты крыши и кровли, всех материалов, обрешетки, стропил, мауэрлата. Попробуйте расчет двускатной крыши прямо сейчас!

Наш онлайн калькулятор стропильной системы произведет расчет двускатной крыши:

  • расчет длины стропил двускатной крыши
  • количества стропил и шага
  • расчет площади двухскатной крыши и угла наклона
  • расчет обрешетки на крышу
  • количество листовых кровельных материалов (например, профнастила, металлочерепицы, шифера)
  • параметры пароизоляции и утеплителя

Для формирования расчета калькулятора двускатной крыши вам нужно измерить и ввести в соответствующие окошки следующие размеры:

Сечение (толщина x ширина) и шаг стропил зависят от угла наклона крыши, ее вида, длины стропильной ноги, максимально выдерживаемых основных нагрузок, а также от типа и веса покрытия кровли, и даже в какой-то степени от ширины утеплителя. Если не знаете, где взять стандартные параметры стропил и обрешетки, вам поможет наша статья « Оптимальное сечение, шаг обрешетки и стропильных ног в зависимости от типа кровли ».

Калькулятор выполняет расчет материалов на крышу, отталкиваясь от введенных вами размеров кровельного листа и от расчетной величины площади кровли. Количество кровельных материалов для крыши, досок и бруса для стропильной системы мы советуем покупать все же с небольшим запасом, всегда лучше сдать остатки в строительный магазин, чем доплачивать кучу денег за доставку не хватающей пары досок.

Будьте внимательны! От того, насколько точные величины вы внесете, настолько достоверно онлайн калькулятор сможет рассчитать двускатную крышу.

Упростите себе подсчеты и сэкономьте время, программа сама нарисует план стропил двускатной крыши и выведет результаты расчета двускатной крыши по введенным вами данным в виде чертежа двускатной крыши в разных углах обзора, и ее интерактивной 3d модели.

На закладке « 3 D — Просмотр » вы можете лучше разглядеть свою будущую двускатную крышу в объемном представлении. На наш взгляд, визуализация в строительстве — очень нужная возможность.

Если у вас в проекте двускатная крыша с разными скатами, вам следует произвести расчет с помощью калькулятора дважды — для каждого ската в отдельности.

Калькулятор уклона крыши

| Шаги к диаграмме угла

Шаг крыши относится к величине подъема крыши по сравнению с горизонтальным измерением крыши, называемым прогоном. Чтобы увидеть, как шаг влияет на внешний вид гаража и стоимость изменения, нажмите кнопку центра дизайна на нашей странице комплектов для стойлового амбара.

Калькулятор уклона крыши

На рисунке ниже показан уклон ската крыши 7-12, что означает, что для 12 дюймов горизонтального измерения (прогона крыши) вертикальное измерение (подъем крыши) составляет 7 дюймов.

Это измерение лучше всего проводить на голой крыше, потому что свернутая кровельная черепица будет мешать вашим измерениям. Если это нецелесообразно, выполните те же измерения на нижней стороне крыши. Мы включили диаграмму уклона крыши под изображением примера 7-12 и калькулятор под ним.

Формула уклона крыши

Изображение Уклон крыши от 1/12 до 12/12
Шаг 7/12

Таблица градусов уклона крыши
1-12 4.76°
2-12 9,46°
3-12 14,04°
4-12 18,43°
5-12 22,62°
6-12 26.57°
7-12 30,26°
8-12 33,69°
9-12 36,87°
10-12 39,81°
11-12 42.51°
12-12 45°

Это наш калькулятор шага, который преобразует шаг в угол или угол в шаг для расчета уклона крыши в полградуса. Введите любой шаг или долю шага, чтобы найти угол. Введите любой угол или часть угла, чтобы найти шаг.



Калькулятор уклона крыши (Калькулятор уклона крыши) — [100% бесплатно]

Калькулятор уклона крыши — это удобный онлайн-инструмент, который можно использовать для быстрой оценки уклона крыши и определения необходимой длины стропил. Узнав углы наклона крыши, вы можете использовать калькулятор для выполнения расчетов вместо того, чтобы делать их вручную.

Как пользоваться калькулятором уклона крыши?

Этот калькулятор уклона крыши или калькулятор уклона крыши представляет собой простой и понятный инструмент, который можно использовать, когда вам нужно выполнять строительные работы в вашем доме.Чтобы использовать это, вы должны снять необходимые измерения, чтобы вы могли ввести их в необходимые поля. Вот шаги, которые нужно выполнить для калькулятора угла крыши:

  • Сначала введите значение Rise и выберите единицу измерения из выпадающего меню.
  • Затем введите значение . Запустите и выберите единицу измерения из раскрывающегося меню.
  • Наконец, введите значение длины стропила и выберите единицу измерения в раскрывающемся меню.
  • После ввода всех значений калькулятор уклона крыши автоматически выдает значения Уклон крыши , Уклон крыши (%) и Уклон крыши (x:12) .

Как рассчитать уклон крыши?

Уклон крыши относится к уклону, создаваемому стропилами. Оценить это можно двумя способами: либо по углам наклона крыши, которые стропила образуют с горизонталью, либо по пропорции между прогоном и подъемом крыши.Часто вы выражаете уклон крыши как отношение между подъемом и уклоном в виде x:12.

Крыши можно разделить на следующие категории:

  • Плоские крыши, которые не являются идеально плоскими, требуют небольшого уклона для стока воды. Как правило, такие крыши имеют шаг от 1/2:12 до 2:12 .
  • Крыши с низким уклоном, как правило, трудно обслуживать, и для предотвращения протечек требуются специальные материалы. Эти крыши имеют шаг менее 4:12 .
  • Обычные крыши проще всего построить, и по ним можно безопасно ходить. Они имеют шаг от 4:12 до 9:12 .
    • Крыши с высоким уклоном часто требуют дополнительных креплений, а их шаг может достигать 21:12 .

Вы также можете рассчитать уклон крыши, даже не используя калькулятор уклона крыши. Используйте следующую формулу, которая также описывает прямоугольный треугольник. Вот уравнения, которые вы можете использовать для определения длины ската и стропила:

стропило² = подъем² + пробег² (эта формула взята из теоремы Пифагора)
подъем / прогон = уклон , ( используйте это, когда вы выражаете уклон в процентах)
pitch = tan (угол) , (используйте это, когда вы выражаете угол наклона крыши в градусах)

Каков стандартный уклон крыши?

Уклон крыши относится к измерению уклона крыши, и вы выражаете его как отношение.Хотя не существует стандартного угла наклона крыши, используемого на всех типах наклонных крыш, вы можете определить диапазон углов, используя калькулятор угла наклона крыши и учитывая такие факторы, как местный климат и кровельные материалы.

Уклон крыши выражают как отношение величины вертикального подъема крыши или «подъема» к соответствующему горизонтальному расстоянию или «прогона». Вы указываете шаг, предполагая, что длина прогона составляет 12 дюймов, таким образом, отношение будет описывать, насколько поднимается крыша на каждый фут прогона.

Как упоминалось выше, стандартного уклона крыши не существует. Но наиболее часто используемые шаги находятся в диапазоне от 4/12 до 9/12 .

Как рассчитать уклон крыши?

Применительно к крышам термин «скат» означает две вещи. В большинстве случаев люди используют этот термин для обозначения крутизны крыши. Но для плотников и разнорабочих они считают, что более точное значение термина — габаритные размеры крыши. В любом случае, давайте посмотрим, как можно рассчитать уклон крыши без использования калькулятора уклона крыши:

1.Измерение уклона стропил

  • Самый точный способ определить уклон крыши — измерить его с нижней стороны. Получите доступ к одному из стропил, затем снимите мерки таким образом.
  • Используйте уровень на нижней стороне измеряемой стропила, чтобы получить наиболее точное значение.
  • Найдите 12-дюймовую отметку уровня. Если на нем нет этой метки, используйте рулетку, чтобы найти метку и нарисовать на ней метку.
  • Измерьте расстояние по вертикали от стропила до уровня.
  • Запишите наклон, используя сделанные вами измерения.

2. Измерение уклона от поверхности крыши

  • Прежде чем проводить какие-либо измерения, вы должны сначала убедиться, что по вашей крыше безопасно ходить. Проверьте поверхность крыши и посмотрите, нет ли каких-либо структурных повреждений. Если вы планируете проводить измерения на своей крыше, лучшее время для этого — утро, когда светит солнце, чтобы вам не приходилось иметь дело с элементами, пока вы там.
  • Измерьте 12 дюймов с помощью уровня.
  • Расположите уровень на крыше так, чтобы пузырь флакона оказался между двумя линиями.
  • Измерьте вертикальное расстояние от уровня до крыши. Запишите это измерение и запишите значение на листе бумаги.
  • Найдите наклон и запишите его как отношение.

Каков минимальный уклон крыши?

Минимальный уклон крыши зависит от профиля крыши.Вам необходимо учитывать требования к уклону каждой панели, чтобы определить этот минимальный уклон. Профиль – это форма, которую принимают листы, когда вы сгибаете их для формирования панелей. Выразите уклон металлической кровли коэффициентом, указывающим на уклон кровли.

Отмечается подъем крыши на каждый фут горизонтального участка. Другими словами, вы делите вертикальный подъем на горизонтальный пробег. Если вы не уверены, вы можете проконсультироваться с производителем панелей со значениями, которые вы получили из калькулятора уклона крыши, прежде чем покупать материалы.

Как рассчитать уклон крыши

Если ваша крыша имеет две или более сторон, которые сходятся в пике наверху конструкции, то у вас есть так называемая «скатная крыша». Большинство домов в Британии имеют двухскатную крышу. Здесь два набора стропил устанавливаются симметрично и встречаются наверху, часто называемом вершиной или коньком. Помимо одной наклонной скатной крыши, которую вы можете найти на пристройке, это самое простое, что вы найдете. Помимо этого, скатные крыши бывают всех форм и размеров, от маленьких и простых до сложных и грандиозных.

Как определить уклон крыши

Если вы не работаете на стройке или раньше не работали на крыше, маловероятно, что вы будете знать, как рассчитать уклон вашей крыши. Эта информация невероятно полезна для целого ряда домашних проектов, но абсолютно необходима, если ваша следующая попытка сделать своими руками связана с крышей. Это применимо независимо от того, полностью ли вы заменяете кровельное покрытие или устанавливаете новое мансардное окно. Чтобы правильно выполнить эти работы, вам нужно будет определить уклон вашей крыши.

Как рассчитать уклон крыши в градусах

Есть несколько способов измерить или рассчитать уклон вашей крыши. Все, что вам понадобится, это рулетка, спиртовой уровень и калькулятор. Имея в руках эти инструменты, вам просто нужно получить доступ к своему чердачному пространству и вспомнить кое-что из математики, которую вы изучали в школе.

  1. Во-первых, вам нужно измерить длину вашей крыши. Это горизонтальная длина, которая проходит между пиком вашей крыши и стеной.Это можно сделать с помощью рулетки или спиртового уровня.
  2. Далее нужно придумать подъем. Это высота вашего апекса над стеной конструкции.
  3. Теперь разделите подъем на пробег. Это даст вам касательную крыши. (подъем ÷ длина = тангенс)
  4. Затем разделите 1 на тангенс.
  5. Наконец, умножьте этот результат на 180/π, и вы вычислите уклон крыши!

ПОМНИТЕ: Уклон крыши = (1 ÷ Тангенс (Подъем ÷ Длина))*180/π

Пример: Подъем 8 м и Бег 5 м.

  1. 8 ÷ 5 = 1,6
  2. 1 ÷ 1,6 = 0,625
  3. 0,625 х 180/π = 35,80986…
  4. Таким образом, угол наклона крыши составляет 35,81°!

Как рассчитать уклон крыши по коэффициенту

Традиционный метод измерения уклона крыши заключается в отображении его в виде отношения X:12. Это делается путем измерения количества дюймов, на которые крыша поднимается по вертикали, на каждые 12 дюймов, на которые она простирается по горизонтали. Это просто сделать, и вам понадобятся те же инструменты и доступ к пространству на крыше, что и выше.

  1. Сначала приложите один конец спиртового уровня к настилу крыши. Затем измерьте, чтобы найти и отметить точку 12 дюймов вдоль вашего уровня. Это бег.
  2. Теперь приложите рулетку вертикально к линии прогона и измерьте расстояние между верхней частью спиртового уровня на отметке и настилом крыши. Это твой подъем.
  3. Теперь у вас должно быть соотношение X : 12 на основе подъема : бега.
  4. Если вы хотите преобразовать это соотношение в угол, вы можете сделать это.

Использование калькулятора уклона крыши

Более простая альтернатива карандашам и бумаге. Существует множество вариантов как в Интернете, так и в составе приложений для смартфонов, которые вы можете использовать для разработки своего предложения. Чтобы использовать эти калькуляторы, вам потребуются те же измерения подъема и пробега, что и при ручном расчете. Некоторые из них более сложны и могут сказать вам, какой у вас уклон крыши, просто по фотографии. Наш любимый вариант — приложение VELUX Roof Pitch, которое доступно как для iPhone, так и для Android.

Однако у этих калькуляторов есть некоторые недостатки. Основанные на фотографиях могут ошибаться, если угол вашей камеры или окружающее освещение не идеальны. Более примитивные калькуляторы также могут заранее потребовать так много цифр, что вы могли бы также вычислить свою подачу самостоятельно. Тем не менее, эти приложения и инструменты постоянно совершенствуются, предоставляя прекрасную альтернативу домовладельцам, которым может быть трудно получить доступ к пространству на крыше.

Заключение

Теперь у вас должно быть лучшее представление о том, как лучше всего рассчитать уклон вашей крыши.Есть много способов сделать это, поэтому вам просто нужно найти тот, который подходит вам лучше всего. Выяснение угла наклона крыши полезно во многих отношениях, от замены плитки до возможности расширения.

Определение уклона крыши – Как измерить уклон, длину стропил, угол

Помните все те уроки математики, которые вы посещали в студенческие годы? Они пригодятся вам сейчас, когда вы попытаетесь рассчитать размер и уклон вашей крыши. Независимо от того, являетесь ли вы домовладельцем, пытающимся выяснить, сколько может стоить новая крыша, или начинающим подрядчиком, который впервые учится измерять крыши клиентов, вам необходимо знать, как рассчитать уклон, прежде чем приступать к любому кровельному проекту.

В Legacy Service мы хотим, чтобы вы добились успеха и были довольны результатом своего проекта. Эта статья предназначена для того, чтобы проинформировать вас о том, как определить уклон крыши дома, чтобы вы могли точно измерить ее размер и выяснить, какие материалы вам понадобятся для установки или замены. Используйте методы калькулятора уклона крыши, которым мы вас научим, и вы будете готовы к работе в кратчайшие сроки!

Как только вы изучите эти методы, приступайте к установке этих крыш.Если вы хотите узнать больше о нашей команде Legacy Service и о том, что мы можем сделать для вас или вашего дома, свяжитесь с нами здесь или позвоните нам сегодня по телефону 215-798-9790.

Какой уклон крыши?

Уклон крыши — это термин, который используется кровельщиками, архитекторами и подрядчиками для описания уклона или крутизны крыши. Это относится к величине подъема (вертикальное измерение) крыши по сравнению с прогоном (горизонтальное измерение). Обычно это выражается в дюймах подъема на 12 дюймов, поэтому 4 шага, 4/12 шага или 4 из 12 шагов крыши означают, что крыша поднимается на 4 дюйма на каждые 12 дюймов горизонтального хода.Используя шаг, его площадь и простую геометрию, вы можете быстро и точно рассчитать длину сторон, что позволит вам получить точные измерения площади.

Хотя у крыш много характеристик, уклон важен для определения стоимости замены, а также для выбора правильных материалов. Это также полезно, когда вы проектируете пристройку к своему дому, устанавливаете световые люки или режете новые доски для граблей.

Помните, что при измерении уклона крыши лучше всего делать это на голой крыше, потому что скрученная черепица может ухудшить ваши измерения.Если это невозможно, вы можете выполнить измерение на нижней стороне крыши.

Почему важно рассчитать угол наклона

Расчет угла наклона крыши — одна из самых важных задач, которые необходимо выполнить перед началом проекта. Как мы упоминали ранее, точный расчет уклона вашей крыши поможет вам определить, какие материалы подойдут для работы, а также потенциальный диапазон цен.

Хотя крышу можно измерить в градусах, зачастую проще, быстрее и точнее рассчитать уклон.Есть несколько самодельных методов измерения уклона крыши, которые мы рассмотрим позже в этом блоге. Один из методов более точен, а другой, как правило, быстрее и проще. Причина этого в том, что первый метод предполагает подъем на крышу, а второй позволяет быстро рассчитать, когда нет лестницы или вам нужно быстро оценить размер или цену крыши.

Категории крыш

Крыши можно разделить на категории в зависимости от их уклона.Вот четыре основных:

  1. Плоская — Этот тип кровли не является полностью плоским, потому что им все же нужен небольшой уклон для стока воды. Их шаг обычно составляет от ½: 12 до 2: 12.
  2. Низкий . Этот тип может быть сложным в обслуживании, поскольку для предотвращения утечек требуются специальные материалы. Шаг обычно ниже 4:12.
  3. Обычный – Этот тип наиболее популярен. Его проще всего реконструировать и по нему безопаснее всего ходить.Шаг обычно колеблется от 4:12 до 9:12.
  4. Высокие – Этот тип обычно требует дополнительных креплений. Шаг может достигать 21:12.

Уклон крыши в градусах

Если вы хотите узнать, как преобразовать уклон крыши в градусы, ознакомьтесь с таблицей ниже:

4-12 18,43°

5-12 22,62°

6-12 26,57°

7-12 30,26°

8-12 33.69°

9-12 36.87°

10-12 39.81°

11-12 42.51°

12-12 45°

Standard Pitch

, и доступные материалы, так что на самом деле нет стандартного уклона крыши. Однако, если вы живете в Соединенных Штатах, диапазон стандартных шагов обычно составляет от 4/12 до 9/12.

Минимальный уклон

Если вы живете в заснеженной местности, вам, вероятно, понадобится более крутой уклон для вашей крыши.Минимум для сбрасывания снега должен составлять уклон около 6:12 или 7:12 или около 30°. Однако это не точно, так как материал вашей крыши и направление ветра и снега могут повлиять на то, будет ли снег соскальзывать или нет. На самом деле, некоторые крыши с уклоном около 10° могут даже сбрасывать снег.

Как рассчитать уклон крыши

Теперь, когда вы знаете, что такое уклон крыши и почему его важно рассчитать, пришло время узнать, как рассчитать уклон. Как мы упоминали ранее, существует два основных метода измерения уклона крыши:

Метод 1 – Использование уровня и рулетки.

Для этого метода вам понадобится лестница, которой можно достать до края крыши, измерительная лента и 2-футовый уровень. Помните о безопасности при подъеме по лестнице и убедитесь, что у вас есть адекватная защита от падения. Также рекомендуется стабилизатор лестницы, чтобы предотвратить ее скольжение из стороны в сторону.

Когда вы окажетесь на вершине лестницы, держитесь ровно так, чтобы один конец касался поверхности крыши, а другой находился в воздухе. Держите его на уровне. Затем измерьте расстояние между поверхностью крыши прямо вниз от противоположного края уровня.

Способ 2. Оцените шаг от земли.

Хотя этот процесс обычно выполняется быстро и легко, мы рекомендуем получить более точное измерение шага, если вы планируете заказывать материалы. К счастью, для этого подходит первый способ.

Однако, если вы предпочитаете получить быструю оценку, гораздо проще использовать этот метод. Для этого вы измерите ширину крыши со стороны фронтона и экспозицию сайдинга. Так как большинство сайдингов имеет 4-дюймовую экспозицию, это означает, что каждые три прогона сайдинга будут приподнимать вас на один фут.Затем вам нужно будет определить количество прогонов сайдинга от основания крыши. А поскольку в большинстве домов вдоль линии крыши есть рейка шириной 6 дюймов, вам придется добавить около 7-9 дюймов к подъему крыши.

Пора начинать!

Если вам нужна помощь в расчете уклона вашей крыши, запишитесь на консультацию к нашей команде в Legacy Service. У нас есть многолетний опыт работы с экстерьером дома, будь то кровля и сайдинг или окна и двери.

Мы заботимся о качестве вашей кровли, поэтому наша работа не заканчивается только после завершения монтажа или замены кровли. Мы позаботимся о вас и вашем доме от начала до конца и будем общаться с вами на каждом этапе пути. Чтобы начать работу над проектом кровли, свяжитесь с нами здесь или позвоните в нашу команду по телефону 215-798-9790.

Таблица преобразования угла наклона крыши

Уклон крыши — это термин, описывающий, насколько крутым или плоским является скат вашей крыши. Комбинация двух чисел используется для отображения или отображения уклона крыши. Два наиболее распространенных метода (4/12 или 4:12) используются для обозначения уклона крыши. На чертежах архитекторы и инженеры обычно указывают уклон крыши в формат, показанный на изображении, где число (4) представляет собой рост и число (12) представляет длину. Это означает, что если крыша возвышается на 4 фута в длина 12 футов, ваш уклон крыши будет 4/12 или 18,43 градуса.

Уклон крыши и соответствующие углы
Уклон крыши (скат) Угол крыши (градусы)
Шаг 1:12 4.76°
Шаг 2:12 9,46°
Шаг 3:12 14,04°
Шаг 4:12 18,43°
Шаг 5:12 22,62°
Шаг 6:12 26,57°
Шаг 7:12 30,26°
Шаг 8:12 33,69°
Шаг 9:12 36,87°
Шаг 10:12 39.81°
Шаг 11:12 42,51°
12:12 Шаг 45.00°
13:12 Шаг 47,29°
14:12 Шаг 49,40°
Шаг 15:12 51,34°
Шаг 16:12 53,13°
КАЛЬКУЛЯТОР УСТАНОВКИ КРЫШИ
Диаграмма коэффициента наклона Шаг 1:12 — Шаг 6:12
Уклон крыши 1:12 2:12 3:12 4:12 5:12 6:12
Коэффициент наклона 1.0035 1.0138 1.0308 1.0541 1.0833 1.1180
Долина и хип-фактор 1.4167 1.4240 1.4362 1.4530 1.4743 1,5000
Диаграмма коэффициента наклона Шаг 7:12 — Шаг 12:12
Уклон крыши 7:12 8:12 9:12 10:12 11:12 12:12
Коэффициент наклона 1.1577 1.2019 1.2500 1.3017 1,3566 1.4142
Долина и хип-фактор 1,5298 1,5635 1.6008 1,6415 1,6853 1.7320

(A) x (Коэффициент изгиба или долины) = (B)
A) x (Коэффициент наклона) = (B)





Расчет угла наклона вальмы металлической крыши

Производство листового металла открыло мне глаза на силу математики при строительстве.Я часто обнаруживал, что мне нужно рассчитать угол, под которым нужно согнуть кусок металлического набедренного колпака, чтобы добиться идеальной посадки для новой установки металлической крыши. Еще когда я был в Sinclair Community College, я работал с одним из моих инструкторов, Томом Уилсоном, чтобы вывести стандартную формулу, чтобы использовать ее для расчета результирующего «составного» угла на скате крыши. Его часто называют двугранным углом или углом между двумя соседними плоскостями крыши. Мы использовали векторные перекрестные произведения и скалярные произведения, а также значения из стандартных предположений о структурной схеме крыши и в итоге получили довольно чистую формулу.

Шатр крыши представляет собой угол крыши, образованный на стыке двух смежных поверхностей крыши. Шатр крыши обычно проходит от конька крыши до карниза крыши. Чаще всего карнизы двух смежных поверхностей крыши встречаются под углом 90º с высоты птичьего полета или вида сверху. Эта формула работает только в том случае, если эти два карниза крыши встречаются под углом 90º. Также чаще всего наклон двух соседних поверхностей крыши совпадает, поэтому это также предполагается. Сначала определите уклон (подъем/уклон) секций крыши.2))

A (Hip) = arccos(-1 / (1 + 4/9))

A (Hip) = arccos(-1 / (13/9))

A (Hip) = arccos( -9/13)

A (бедро) = 133,8º

Однако, чтобы сделать этот металлический колпачок, мы должны согнуть металлический колпачок на 46,2º, что является дополнительным углом 133,8º, чтобы добиться идеальной посадки на 8 :12 наклон. Для сравнения изготавливается аналогичный металлический колпачок для конька и также необходимо рассчитать его двугранный угол. Вычисление двугранного угла гребня:

A (конек) = 180º — 2 * arctan(M)

Для этого примера двугранный угол гребня будет:

A (конек) = 180º — 2 * 33 .7º = 112,6º

Обратите внимание, что это значительно отличается от двугранного угла бедра.

Расчет угла вальмовой крыши | Блог о математических встречах

Цитата дня

Единственная надежда чистого математика — умереть до того, как его работа будет применена.

— Чистый математик был ошеломлен, узнав, что его работа нашла применение в теории струн.


Я подумываю построить небольшую конструкцию в своей хижине у озера с шатровой крышей.Шатровая крыша — это довольно круто, я подумываю проконсультироваться с кем-то вроде Mars Restoration, чтобы узнать все тонкости и узнать, как я могу построить эту конструкцию в соответствии с такой крышей. Это было у меня на уме какое-то время. Когда я купил хижину, она была довольно запущенной и нуждалась в большом ремонте, но из-за других обязательств мне пришлось нанять подрядчика и кровельщика в Уилмингтоне, Делавэр, чтобы они сделали большую часть работы за меня. Они проделали хорошую работу, но, как вы знаете, я большой поклонник DIY, поэтому я хочу построить эту структуру сам.

Очевидно, что у меня не так много опыта, как у кровельщика, которого я нанял для своей хижины, поэтому мне пришлось провести много исследований по этому вопросу, изучая компании, похожие на 99Roofers, чтобы узнать, что они предлагают. Если бы я делал крышу сам, была большая вероятность, что я пропущу что-то важное и позже увижу, как крыша рушится. Конструкция будет немного похожа на показанную на рисунке 1, но с более крутым уклоном крыши. Эта крыша имеет уклон 3/12, тогда как я ищу больше уклона крыши 6/12.

Рис. 1: Небольшой сарай с четырехскатной крышей.

Чтобы построить эту конструкцию, мне нужно вычислить несколько углов, и, к сожалению, я забыл, как определить их с помощью стального угольника. Чтобы вывести формулы для критических углов, нам нужно определить некоторые термины, которые я делаю на рисунке 2. Используя эти определения углов, я получу формулы для обшивки ( ? S ) и угла наклона бедра ( ? ). H ) с учетом общего угла наклона (который я называю уклоном крыши [ ? R ]) и угла в плане ( ? P ).

Рисунок 2: Изображение углов вальмовой крыши.

На рис. 3 показан мой вывод. В выводе используется базовая геометрия, поэтому я просто позволю рисунку стоять за себя.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
