Расчёт утепления и точки росы онлайн

СНиП 23-02-2003

СП 23-101-2004

ГОСТ Р 54851—2011

СТО 00044807-001-2006

Строительство дома – сложный процесс, при котором нужно учитывать множество факторов, начиная с этапа проектирования.

Чтобы правильно и в нужном количестве подобрать утеплитель для предотвращения случаев промерзания, перегрева и конденсата в проектируемом здании, необходимо выполнить расчёт утепления и точки росы (теплотехнический расчёт).

Легко сделать точный теплотехнический расчёт вы можете в нашем онлайн калькуляторе. В режиме реального времени вы посчитаете оптимальную толщину утеплителя и ограждающих конструкций для вашего региона. Наш калькулятор разработан специалистами в соответствии с теплотехническими нормами и опирается на нормативную базу РФ:
• СНиП 23-02-2003
• СП 23-101-2004
• ГОСТ Р 54851—2011
• СТО 00044807-001-2006

Тепловая защита

Защита от переувлажнения

Ссылка на расчёт (отчёт по результатам расчета)

Представленный теплотехнический расчет ограждающих конструкций зданий является оценочным и предназначен для предварительного выбора материалов и проектирования конструкций.

При разработке проекта для проведения точного расчета необходимо обратиться в организацию, обладающую соответствующими полномочиями и разрешениями.

Расчет основан на российской нормативной базе:

• СНиП 23-02-2003 «Тепловая защита зданий»
• СП 23-101-2004 «Проектирование тепловой защиты зданий»
• ГОСТ Р 54851—2011 «Конструкции строительные ограждающие неоднородные. Расчет приведенного сопротивления теплопередаче»
• СТО 00044807-001-2006 «Теплозащитные свойства ограждающих конструкций зданий»

Добавьте ссылку на расчет в закладки:
Ссылка на расчет

Или скопируйте ее в буфер обмена:

Москва (Московская область, Россия)

Страна

РоссияАзербайджанАрменияБеларусьГрузияКазахстанКыргызстанМолдоваТуркменистанУзбекистанУкраинаТаджикистан

Регион

Республика АдыгеяАлтайский крайРеспублика АлтайАмурская областьАрхангельская областьАстраханская областьРеспублика БашкортостанБелгородская областьБрянская областьРеспублика БурятияВладимирская областьВолгоградская областьВологодская областьВоронежская областьРеспублика ДагестанИвановская областьИркутская областьКабардино-Балкарская РеспубликаКалининградская областьРеспублика КалмыкияКалужская областьКамчатский крайКарачаево-Черкесская РеспубликаРеспублика КарелияКемеровская областьКировская областьРеспублика КомиКостромская областьКраснодарский крайКрасноярский крайКурганская областьКурская областьЛипецкая областьЛенинградская областьМагаданская областьРеспублика Марий ЭлРеспублика МордовияМосковская областьМурманская областьНижегородская областьНовгородская областьНовосибирская областьОмская областьОренбургская областьОрловская областьПензенская областьПермский крайПриморский крайПсковская областьРостовская областьРязанская областьСамарская областьСвердловская областьСаратовская областьСахалинская областьРеспублика Северная Осетия — АланияСмоленская областьСтавропольский крайТамбовская областьРеспублика ТатарстанТверская областьТомская областьРеспублика ТываТульская областьТюменская областьУдмуртская РеспубликаУльяновская областьХабаровский крайРеспублика ХакасияЧелябинская областьЧеченская РеспубликаЗабайкальский крайЧувашская Республика — ЧувашияЧукотский АО (Магаданская область)Республика Саха (Якутия)Ненецкий АО (Архангельская область)Ярославская областьРеспублика Крым

Населенный пункт

ДмитровКашираМоскваНовомосковский АОТроицкий АО

Основные климатические параметры

Температура холодной пятидневки с обеспеченностью 0. 92	-25	˚С
Продолжительность отопительного периода	205	суток
Средняя температура воздуха отопительного периода	-2.2	˚С
Относительная влажность воздуха наиболее холодного месяца	83	%
Условия эксплуатации помещения
Количество градусо-суток отопительного периода (ГСОП)	4551	°С•сут

Средние месячные и годовые значения температуры и парциального давления водяного пара

Месяц	Т, ˚С	E, гПа		Месяц	Т, ˚С	E, гПа
Январь	-7. 8	2.8		Июль	18.7	14.7
Февраль	-7.1	2.9		Август	16.8	14
Март	-1.3	3.9		Сентябрь	11. 1	10.4
Апрель	6.4	6.2		Октябрь	5.2	7
Май	13	9.1		Ноябрь	-1.1	5
Июнь	16. 9	12.4		Декабрь	-5.6	3.6
Год					5.4	7.7

Жилое помещение (Стена)

Помещение Жилое помещениеКухняВаннаяНенормированноеТехническое помещение

Тип конструкции СтенаПерекрытие над проездомЧердачное перекрытие или утепленная кровляПерекрытие над холодным подвалом, сообщающимся с наружным воздухомПерекрытие над не отапливаемым подвалом со световыми проемами в стенахПерекрытие над не отапливаемым подвалом без световых проемов в стенах

Влажность в помещении*	ϕ		%
Коэффициент зависимости положения наружной поверхности по отношению к наружному воздуху	n
Коэффициент теплоотдачи внутренней поверхности	α(int)
Коэффициент теплоотдачи наружной поверхности	α(ext)
Нормируемый температурный перепад	Δt(n)		°С
* — параметр используется при расчете раздела «Защита от переувлажнения ограждающих конструкций» (см. закладку «Влагонакопление»).

Слои конструкции

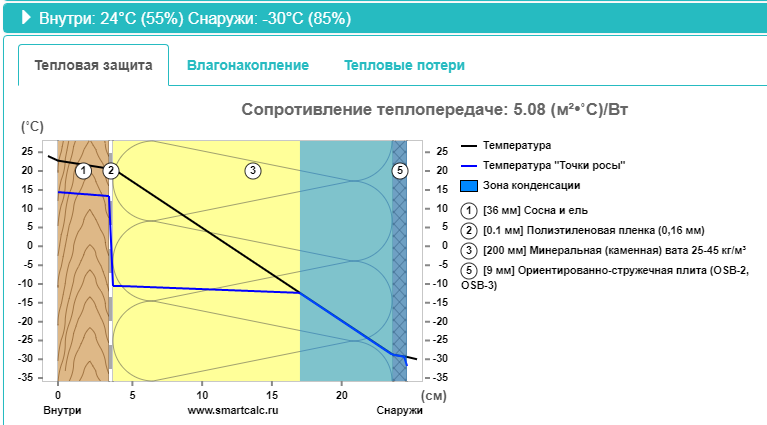

Внутри: 18°С (55%) Снаружи: -10°С (85%)

Климатические параметры внутри помещения

Температура

Влажность

Климатические параметры снаружи помещения

Выбранные

Самый холодный месяц

Температура

Влажность

• Тепловая защита
• Влагонакопление
• Тепловые потери

Сопротивление теплопередаче: (м²•˚С)/Вт

Расчет защиты от переувлажнения методом безразмерных величин

Нахождение плоскости максимального увлажнения.

Координата плоскости максимального увлажнения	X	0	мм
Сопротивление паропроницанию от внутренней поверхности конструкции до плоскости максимального увлажнения	Rп(в)	0	(м²•ч•Па)/мг
Сопротивление паропроницанию от плоскости максимального увлажнения до внешней поверхности конструкции	Rп(н)	0	(м²•ч•Па)/мг
Условие недопустимости накопления влаги в ограждающей конструкции за годовой период эксплуатации	Rп. тр(1)	0	(м²•ч•Па)/мг
Условие ограничения влаги в ограждающей конструкции за период с отрицательными среднемесячными температурами наружного воздуха	Rп.тр(2)	0	(м²•ч•Па)/мг

Образование конденсата в проветриваемом чердачном перекрытии или вентилируемом зазоре кровли

Сопротивление паропроницанию конструкции	Rп	0	(м²•ч•Па)/мг
Требуемое сопротивление паропроницанию	Rп. тр	0	(м²•ч•Па)/мг

Послойный расчет защиты от переувлажнения

Слои конструкции (изнутри наружу)

№	Толщина	Материал	μ	Rп	X	Rп(в)	Rп. тр(1)	Rп.тр(2)

Тепловые потери через квадратный метр ограждающей конструкции

Потери тепла через 1 м² за отопительный сезон

кВт•ч

Потери тепла через 1 м² за 1 час при температуре самой холодной пятидневки

Вт•ч

Основной материал

Материал каркаса или швов

Материал:

Плотность ρ:

кг/м³

Удельная теплоемкость (c):

кДж/(кг•°С)

Коэффициент теплопроводности для условий А λ(А):

Вт/(м•°С)

Коэффициент теплопроводности для условий Б λ(Б):

Вт/(м•°С)

Коэффициент паропроницаемости μ:

мг/(м•ч•Па)

Предельно допустимое приращение расчетного массового отношения влаги в материале ограждающей конструкции Δwcp:

%

Сопротивление паропроницанию Rп:

(м²•ч•Па)/мг

Вставить после:

Точка росы в строительстве.

При строительстве и проектировании любого дома, очень важным является правильный расчёт точки росы и ее соблюдение, при возведении стен. Неправильный расчет точки росы и или полное игнорирование этого показателя, будет разрушать Ваш дом изнутри. Учет точки росы в строительстве обезопасит Ваш проект от разрушительно воздействия внешней среды.

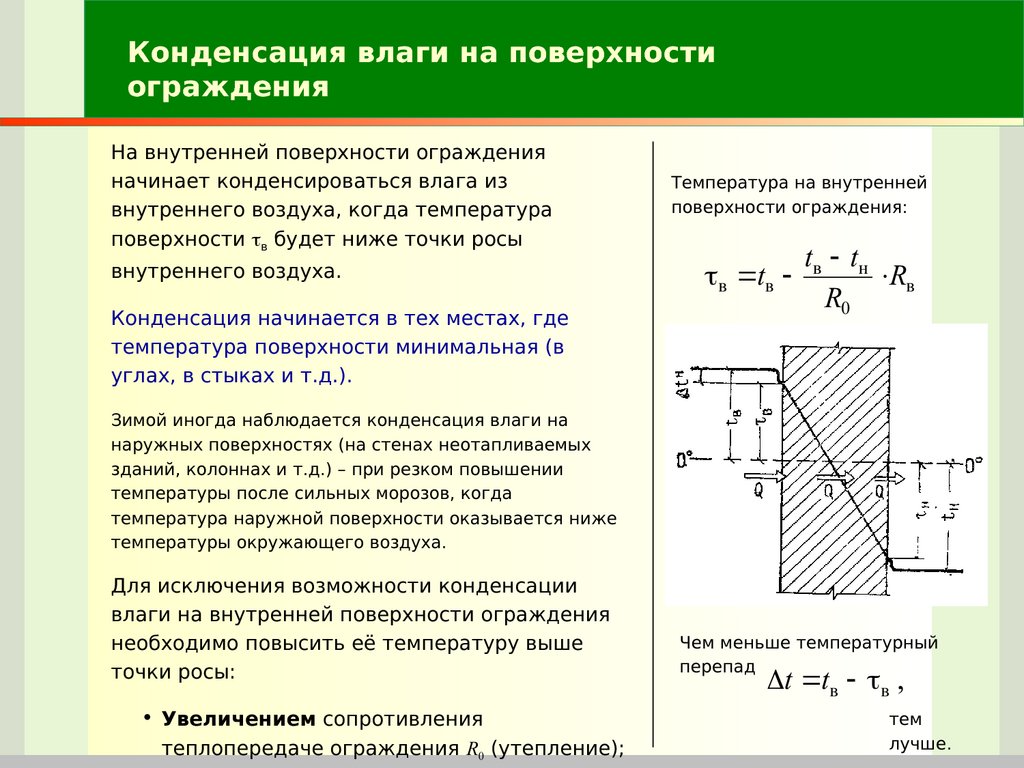

      Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.

      Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.

конденсат на окне

В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.

проявление конденсата точки росы в природе

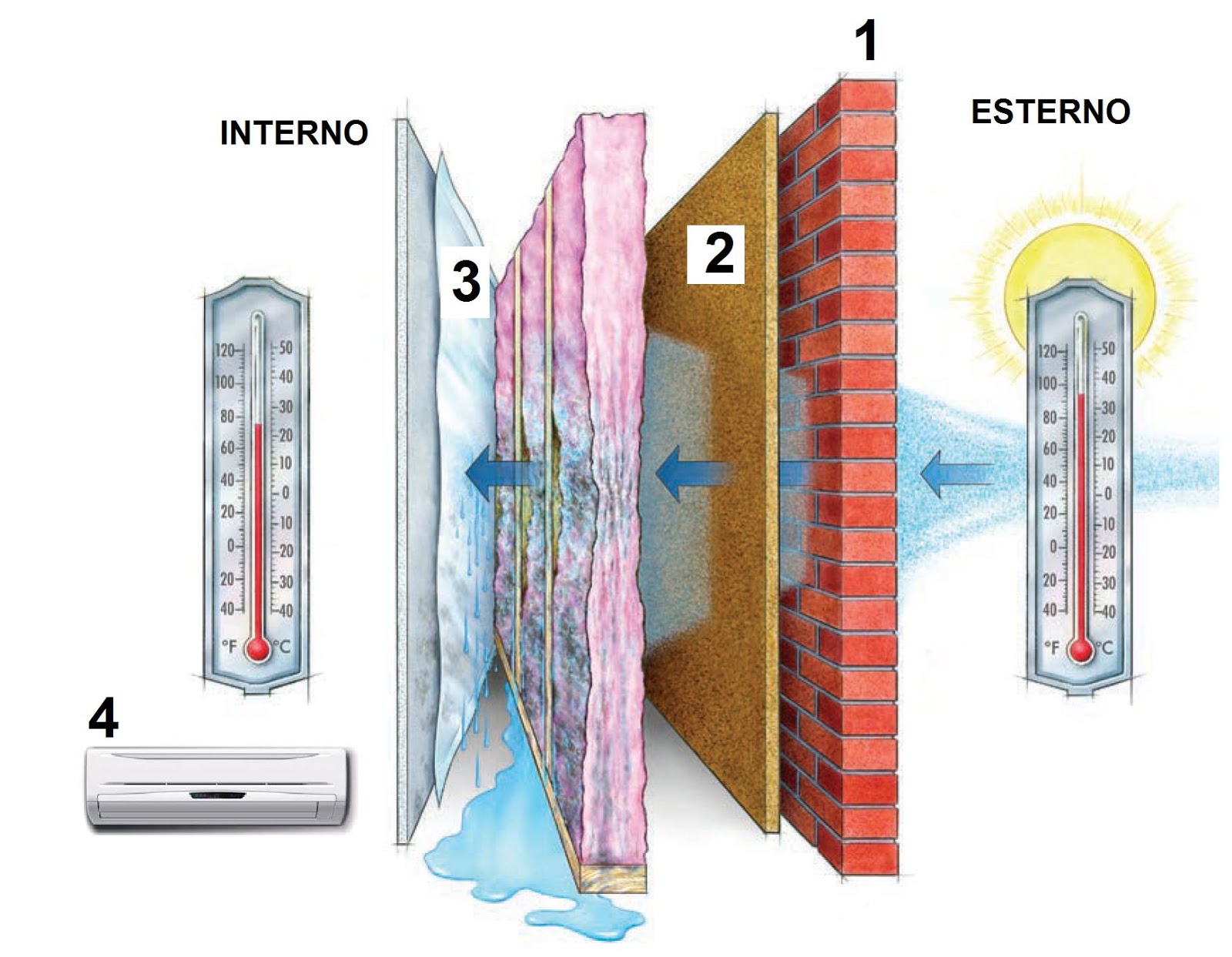

В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.

Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными.  Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.

Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.

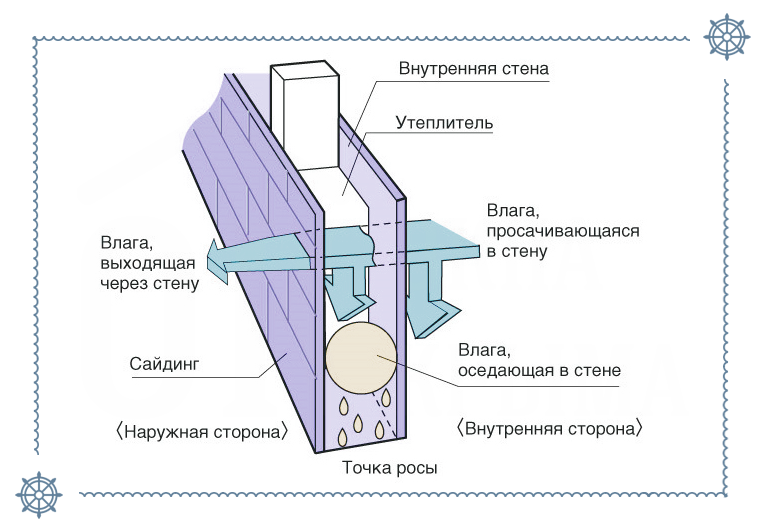

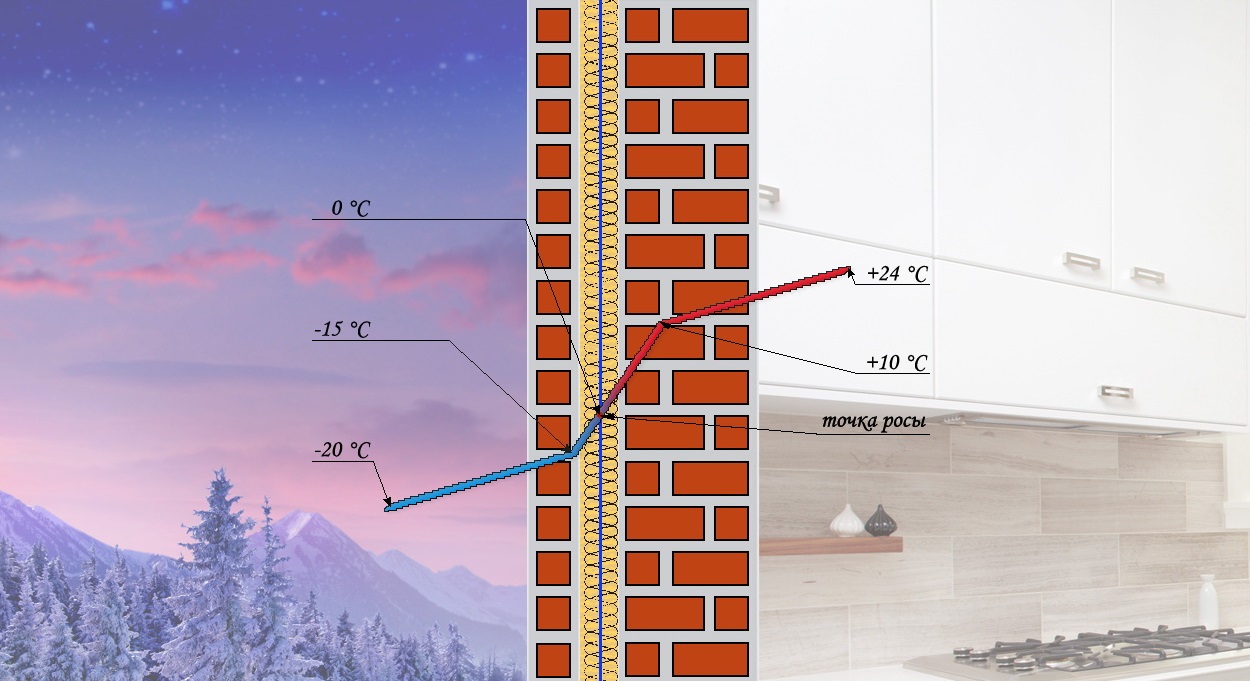

   Идеальным местом возникновения точки росы в стене является утеплитель, расположенный со внешней стороны стены. Толщина утеплителя на стене должна быть такая, что бы в самое холодное время конденсат не смещался в саму стену или если смещался, то не на длительное время.

точка росы в утеплителе

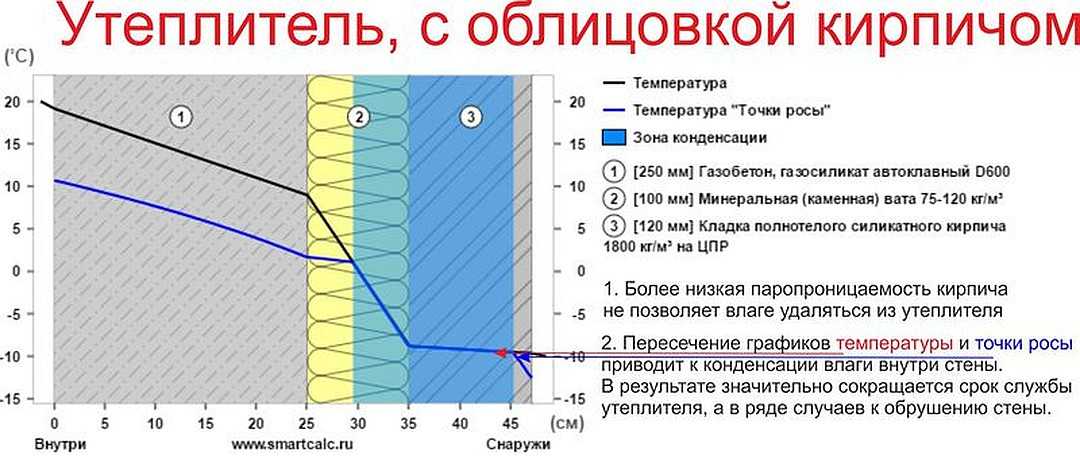

О разрушительных последствиях нахождения точки росы в теле несущей стены, смотрите ниже в статье.

    Стены, основой которых является пористые материалы, такие как пено и газоблоки, ракушечник и подобного рода материалы, требуют большего слоя утеплителя, поскольку они хорошо впитывают и сохраняют влагу. То есть, даже недлительное ( несколько дней), пребывание в пористой стене точки росы может разрушительным образом сказаться на внутренней целостности.  Потому, так называемые теплые материалы для кладки стен, могут быть эффективны только в определенных регионах, с не самой морозной зимой.

Если же, согласно расчетам, точка росы будет периодически перемещаться в саму стену дома или велика вероятность такого сдвига, то этот факт следует учесть при выборе материала для кладки стен. Для таких случаев хорошо подходят стеновые материалы с высокой плотностью и которые, выдерживают большое количество циклов заморозки и оттаивания, без повреждения. С большим коэффициентом морозостойкости.   К таким морозостойким материалам относятся кирпич, керамзитобетон.

показатели морозостойкости самых распространенных стеновых материалов

Рассчитать одно, четко определенное место в стене, где будет проявлять себя конденсат не возможно. Поскольку нахождение точки росы зависит от нескольких параметров и это показатель переменчивый. Рассчитать возможно только определенное расстояние в толщине стены, где будет образовываться жидкость при разном изменении температуры снаружи дома.

Например, если внутри помещения стабильная температура, а на улице похолодало, то точка росы передвинется по толщине стены ближе к помещению.

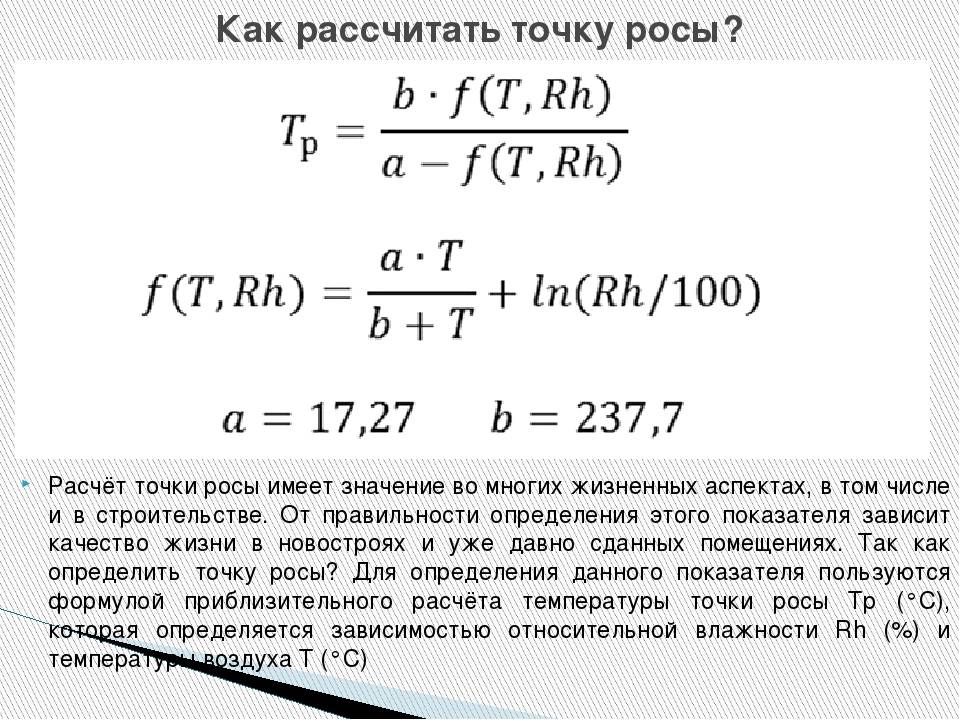

      С помощью формулы можно получить максимально точные расчеты точки росы как однородной так и многослойной стены.

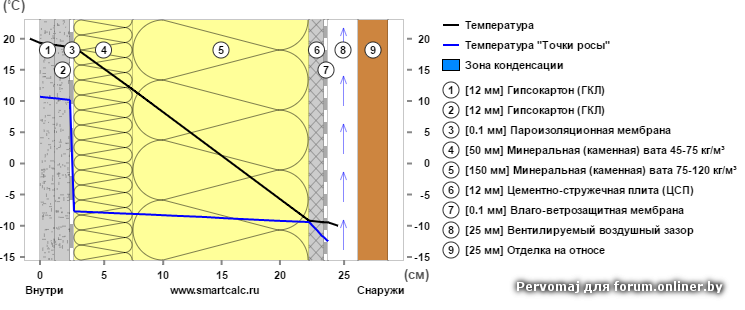

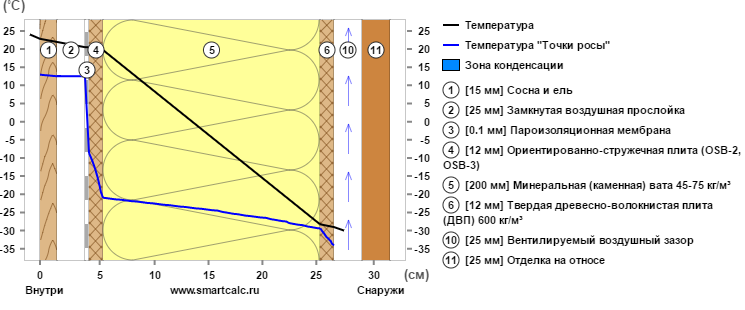

    Вычислить место возникновения точки росы в любой многослойной стене, достаточно просто, для этого нужны следующие показатели:

• температура воздуха на улице
• температура воздуха внутри помещения
• отдельно толщина каждого слоя стены
• коэффициент теплового сопротивления материалов, из которых возведены стены дома
• точка росы при относительной влажности воздуха в вашем региона ( таблица ниже)

Для того что бы определить в какой части планируемой стены будет находится точка росы и выделение конденсата, необходимо знать два показателя.

1. Температура точки росы в нашем регионе, с интересующими нас показателями влажности и температуры воздуха внутри помещения. Данный показатель мы можем посмотреть в таблице выше. Назовем этот показатель — Тр ( точка росы)

2. Температура воздуха, которая возникнет на границе двух слоев стены, при интересующих нас показателях. Назовем этот показатель – Тс ( точка между слоями)

    Если разница отмеченных выше показателей будет положительной, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

Другим словами, если температура на стыке утеплителя и стены будет выше со знаком плюс, чем температура точки росы из таблицы, то конденсат будет образовываться в утеплителе.

 Для примера возьмем следующие условия:

Температура точки росы в регионе с влажностью 60% и комнатной температурой 21ᵒС согласно таблицы будет составлять 12,9 ᵒС. Температура воздуха на границе утеплителя и стены равна 15 ᵒС.

Разница между этими показателями 15 ᵒС – 12,9 ᵒС = +2,1

Если разница отмеченных выше показателей будет положительной, как в нашем случае, то точка росы находится в утеплителе, если показатель будет отрицательный то точка росы будет скапливать жидкость внутри стены или дома.

В нашем случае, температура выделения жидкости из пара наступает раньше, чем насыщенный влагой воздух дойдет до основной стены. И конденсат выпадает в утеплителе, а не в несущей стене дома или внутри него.

Возникает вопрос, если температуру точки росы при заданной влажности мы берем из имеющейся таблицы, то каким образом вычислить температуру между слоями стены.

Рассчитать температуру воздуха на границе двух слоев стены достаточно просто, используя следующую формулу:

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k) / (S1х0,01/k), где :

t2 – температура воздуха внутри помещения

t1 – температура воздуха на улице

S1 – толщина материала стены

k – тепловой коэффициент материала стены

 Простой пример:

    Возьмем пример региона, где точка росы 12,9 ᵒС в регионе с влажностью 60%,  комнатная температура 21ᵒС и температура на улице – 12 ᵒС ниже нуля.

Теперь нам нужно, вычислить для этих условий, какая будет температура между стандартной стеной в полтора кирпича толщиной 38 см и наружным утеплителем из пенопласта толщиной 10 см. Что бы отнять из нее температуру  точки росы из таблицы.

Для этого воспользуемся выше приведенной формулой.

Тс ( температура между слоями стены) = (t2 – t1)x (S1х0,01/k1) / (S2х0,01/k2)

По условию у нас:

 t2 = +21ᵒС ( температура воздуха внутри помещения)

t1 = – 13 ᵒС температура воздуха на улице)

S1 = 38 см (толщина материала стены)

K1 = 0,6 (коэффициент тепловой сопротивляемости кирпича)

S2 =10 см ( толщина утеплителя из пенопласта)

К2 = 0,04 (коэффициент тепловой сопротивляемости пенопласта)

Расчет температуры между кирпичной стеной утеплителем из пенопласта, в выбранных нами климатических условиях будет следующий:

( +21 – (-13ᵒС))х(38х0,01/0,6) / (10х0,01/0,04) = 9,52

Согласно нашим вычислениям, температура воздуха между утеплителем из пенопласта 10 см и кирпичной стеной в 38 см, при температуре воздуха на улице -13 градусов Цельсия и температуре внутри дома +21 градус Цельсия, равна 9,52 Градусов Цельсия.

Таким образом, если вычесть из температуры между утеплителем и стеной равной 9,52 Градусов Цельсия температуру точки росы равную 12,9 Градусов Цельсия, получится 9,52-12,9 = -3,38.

точка росы согласно расчетам находится в стене

Как мы видим, выходит отрицательный показатель, то есть состояния конденсата влажный воздух достигнет в стене кирпича  и будет в нем накапливается влажность.

Приведенный выше расчет точки росы является более точным, с погрешностью до 0,5 градуса Цельсия, в отличие от некоторых онлайн калькуляторов и прочих приборов, которые не учитывают разную структуру материала.

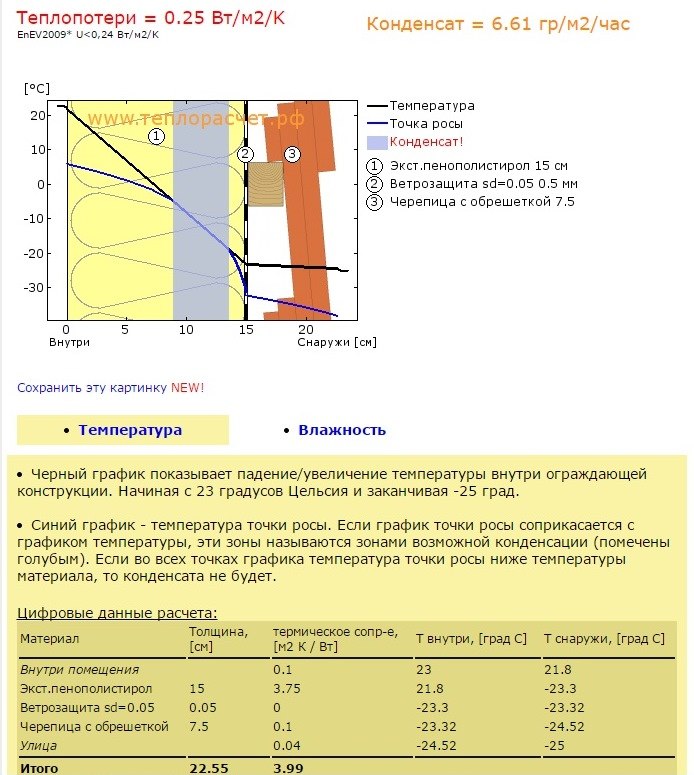

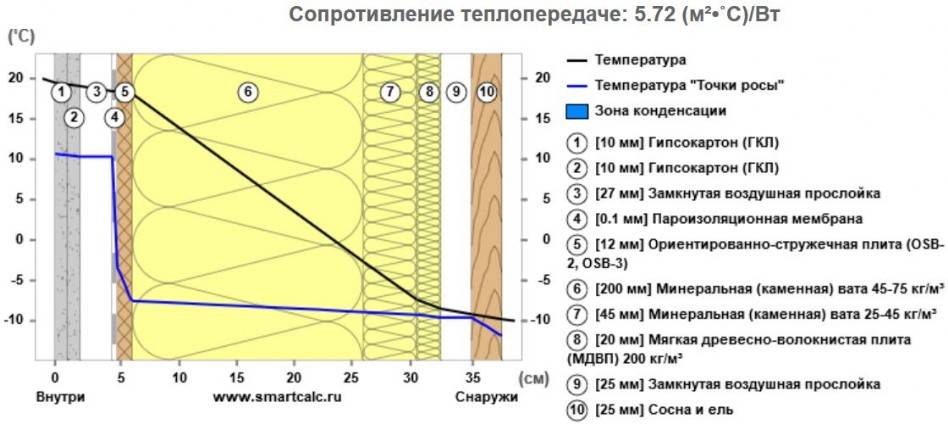

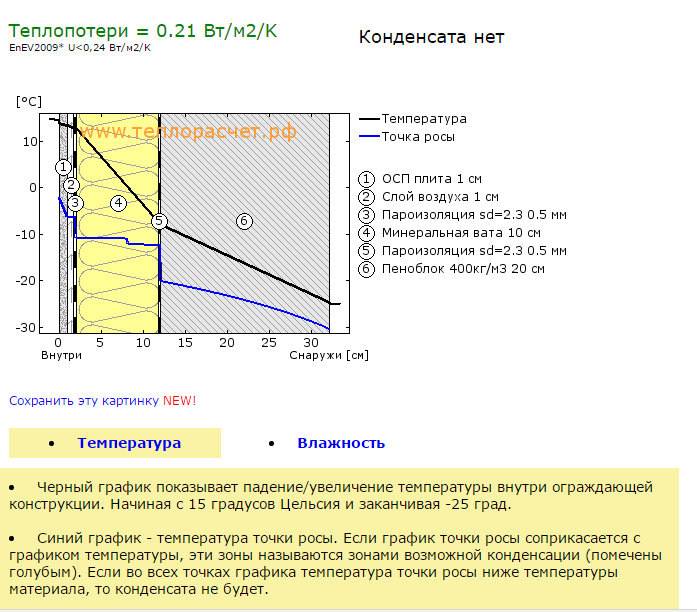

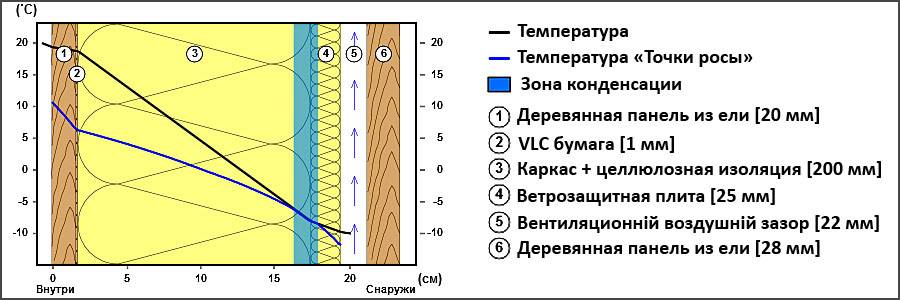

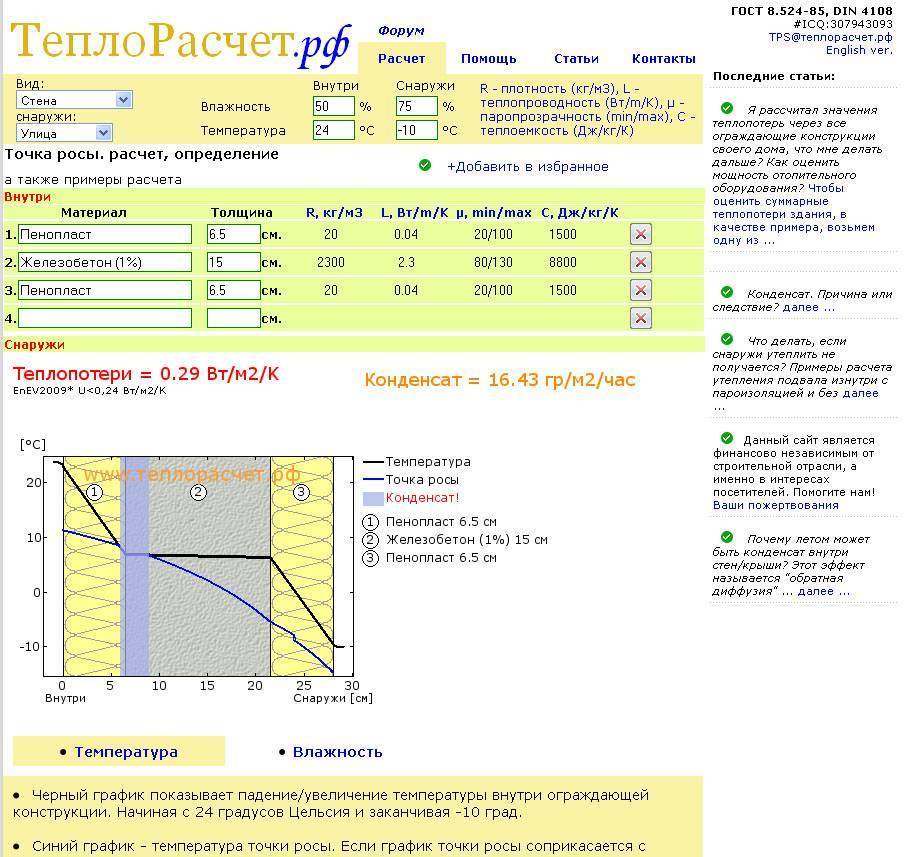

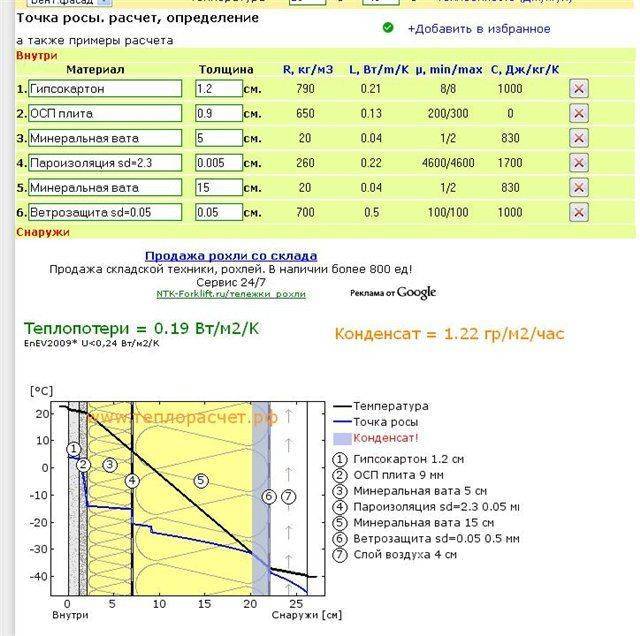

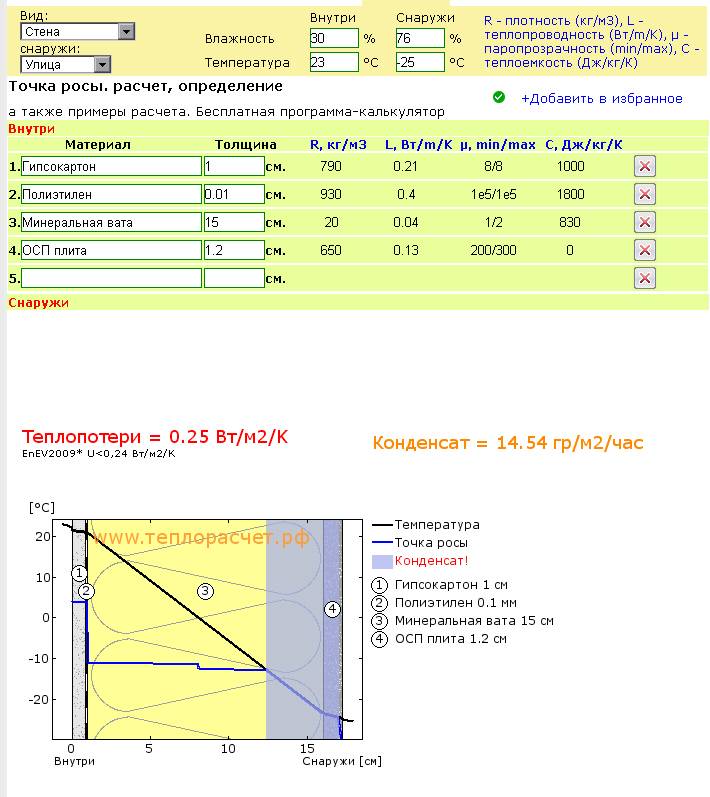

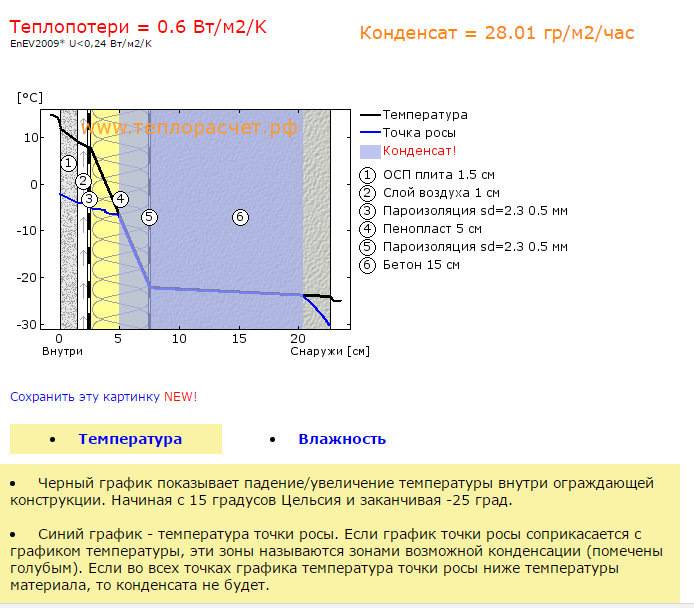

    В интернете существует много онлайн программ – калькуляторов, с помощью которых можно рассчитать примерное расположение точки росы в стене.   Программа высчитывает точку росы, основываясь на ряде показателей, которые необходимо ввести вручную. Это сведения о материале, из которых планируется возвести стену, количество слоев стены и их толщина, температура воздуха внутри и температура воздуха снаружи здания, влажность воздуха. Онлайн калькулятор удобен в расчетах. Вместе с цифровыми расчетами можно увидеть диаграммы и графики перемещения точки росы в зависимости от изменения температуры воздуха. Однако результаты подсчета у многих  калькуляторов отличаются и насколько точны расчеты неизвестно.

Точку росы можно определить также в реальном времени, с помощью специального телевизора. Это электронный прибор с монитором, на котором отобразятся сведения о влажности внутри помещения, отобразится температура воздуха и точка росы. Такие приборы актуальны для измерения точки росы для уже возведенной и законченной строительной конструкции. В проектировании толщины стены и здания это прибор не поможет.

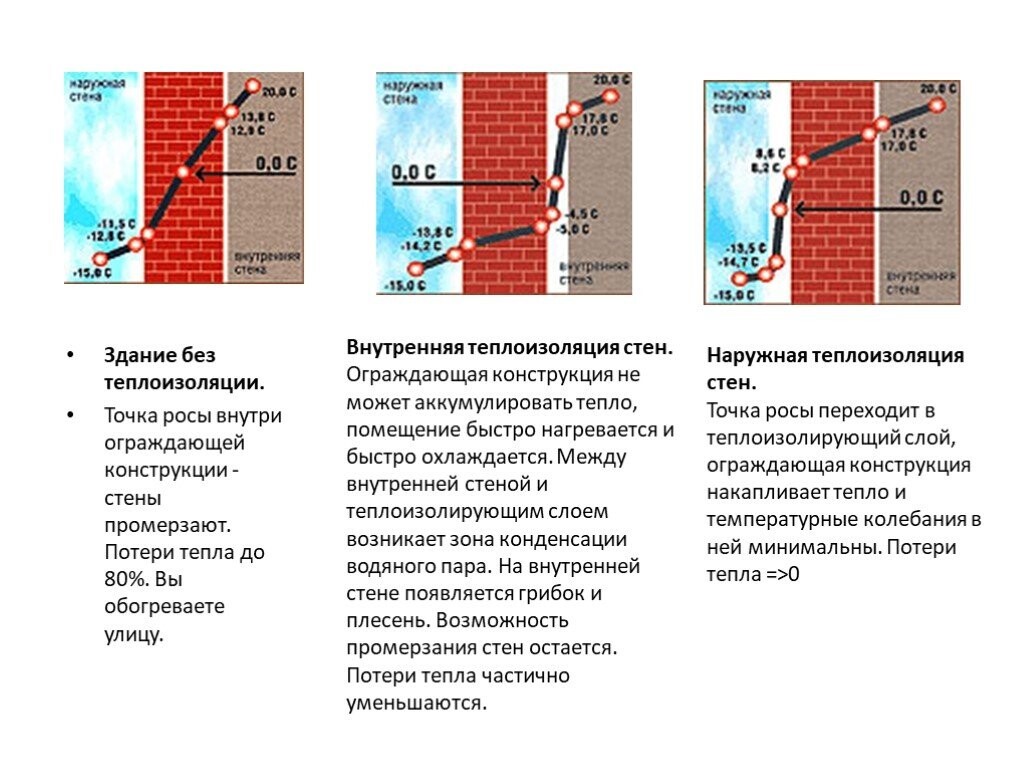

   Мы разобрались, что точка росы может располагаться в трех разных участках стены:

1. в наружном утеплителе стены
2. в стене, ближе к наружной части
3. в стене, ближе внутренней части

     В каждом из перечисленных мест, точка росы будет проявлять себя по-разному. Если в одном месте она будет безвредна, то внутри дома или в стене будет оказывать определенные разрушительные последствия на целостность стены.  Ниже, разберем поведение точки росы в каждом из перечисленных мест.

Это самое безвредное для дома нахождение точки росы. В этом случае:

• Конденсат при возникновении точки росы образуется, непосредственно, в самом утеплителе.
• Утеплитель не гигроскопичен, потому влага не задерживается в конструктиве стены и испаряется при изменении температуры воздуха.
• За счет пароизоляционных свойств утеплителя, влажность, которая образуется при испарении конденсата, выходит на улицу и не взаимодействует со стеной дома.
• Стены дома сухие в течении всего года, как с наружной так и со внутренней стороны
• Стены сохраняют свою прочность и целостность многие десятилетия

• Поведение стены во многом зависит от материала, из которого она выложена. Лучше переносят точку росы, стены из плотных и тяжелых строительных материалов, таких как кирпич, керамзитобетон, камень, дерево. Поскольку они менее подвержены разрушению и имеют больший коэффициент морозостойкости.
• Стены домов возведенных из пористых материалов, хорошо впитывающих влагу и пропускающих пар. Таких как, пеноблоки, газоблоки и подобного рода материалы, действие точки росы должно быть минимально коротким.

• При возникновении конденсата внутри стены, материал стены насыщается жидкостью. При последующем понижении температуры воздуха ниже нуля, накопленная жидкость замерзает и увеличивается в объемах. Увеличения объема жидкости разрушает любой стеновой материал изнутри. Это приводит к образованию как мелких, так и крупных трещин в структуре стены. Стены крошатся и окончательно теряют свою прочность.
• В случае если стена, в которой точка росы внутри и утеплена снаружи, то утеплитель не будет препятствовать выходу накопившей влаги наружу. Поэтому, вся жидкость будет скапливаться на поверхности, между утеплителем и стеной. Это влечет образование плесени и грибка, со всеми вытекающим последствиями, вредными как для здания, так и для здоровья человека.
• Если стена дома не утеплена снаружи, то жидкость будет выходить с повышением температуры воздуха, но это не убережет стену от внутреннего разрушения после замерзания воды. Подобные испарения жидкости, из влажной стены, мы можем наблюдать в виде налета белого цвета на кирпичных стенах.

    Возникает, когда пар проходит середину толщины стены и конденсат начинает образовываться уже ближе к поверхности стены, которая находится внутри дома.

Последствия точки росы для внутренней отделки дома:

• Насыщенная влажностью кладка начинает выделять на внутренней  стене, в доме  жидкость в виде капель воды.
• Мокрая поверхность стены разрушает внутреннюю отделку помещения: шпаклевку, обои другие отделочные материалы.
• На стенах и в углах образуется плесень и грибок, от которых уже будет очень трудно избавиться
•  В доме появляется неприятный ветхий запах разложения, который вреден для здоровья.
• Понижается общая температура тепла в доме.

   Самые разрушительные и вредные последствия для дома это когда точка росы находится ближе к внутренней поверхности стены.

    Точка росы – важный параметр, который следует учитывать при проектировании и возведении стен, крыш и строительства всего дома. Ее не соблюдение может привести к необратимым и критическим последствиям для всего здания.

Изображение точки росы: эффективный способ определения ее значения — стр. 5 из 5

Рекомендуемое спонсорское видео

18 июля 2017 г.

Шаг 6: Нанесите значения температурного градиента для каждого материала на сборочный чертеж крыши
При выполнении этого шага важно помнить, что каждое значение температуры, определенное на предыдущем шаге, должно располагаться на верхней поверхности слоя материала ( Рисунок 7).

Шаг 7: Проведите линию от внутренней температуры к следующему значению и продолжайте соединять нанесенные на график значения температуры, пока линия не достигнет расчетной внешней температуры Этот шаг показан на рисунке 8.

Шаг 8: определение температуры точки росы
Это можно определить с помощью психрометрической диаграммы ASHRAE, показанной на рисунке 9. Температура точки росы возникает на пересечении столбец расчетной температуры по сухому термометру и ряд RH. В этом примере температура точки росы составляет 49 F (, т.е. 9,44 C).

В этом рабочем примере 75 F (, т.е. 22,88 C) — это температура по сухому термометру (внутренняя температура), а0007, т. е. 4 C), специально указан как относительная влажность, поэтому линейная интерполяция не требуется. Возвращаясь к графическому изображению узла крыши, значение температуры точки росы теперь можно нанести на график и расположить на линии градиента температуры (рис. 10)

происходят на дне пароизолятора. Однако, если точка росы падает ниже изоляции, требуется дополнительная изоляция.

Вопросы для рассмотрения
Когда требуется дополнительная изоляция, выбирается новое количество материала и снова выполняются шаги, чтобы определить, находится ли температура точки росы в пределах изоляции. Кроме того, если температура точки росы находится в верхней части (около верхней трети изоляции), количество изоляции может быть уменьшено, если точка росы остается в пределах нормы и количество соответствует требованиям строительных норм и правил. (Опять же, нужно будет пройти все этапы с новым количеством изоляции, чтобы обеспечить приемлемые результаты температуры точки росы.)

Фактические значения относительной влажности и температуры точки росы постоянно изменяются в типичных условиях здания по мере изменения температуры окружающей среды и/или давления водяного пара в воздухе.

Проектировщик системы ОВКВ обычно определяет проектные значения для определения размеров оборудования для теплоизоляции ограждающих конструкций и контроля водяного пара. Эти расчетные значения чаще всего основаны на ожидаемых максимальных экстремальных условиях.

В связи с этим важно располагать все изоляционные плиты, пароизоляционную подложку и обшивку высокой плотности в шахматном порядке минимум на 150 мм (6 дюймов) во всех направлениях во время установки, чтобы исключить тепловые мосты.

Заключение
Для чего необходимо детальное графическое изображение точки росы? Создание графической иллюстрации, рассмотренной в этой статье, полезно для дизайнера несколькими способами. Например:

1. Это может помочь определить, необходим ли замедлитель пара на этапе проектирования надпалубной системы утепленной крыши.
2. Это дает проектировщику визуальное представление о том, где находится температура точки росы в пределах визуального макета сборки системы крыши.
3. После того, как графическая иллюстрация будет завершена, можно использовать информацию, чтобы определить, требует ли проект добавления или уменьшения количества изоляции, предлагаемой для использования над пароизоляционным материалом. Этот аспект не только позволяет проектировщику определить надлежащее положение точки росы в узле крыши, но также позволяет визуально определить, падает ли температура точки росы ниже теплой стороны пароизоляционного материала, тем самым избегая вероятность катастрофических потерь.
4. Это также дает проектировщику возможность оценить, требует ли предлагаемый проект установки слишком большого количества изоляции над замедлителем пара. Эта оценка может привести к значительной экономии средств.

Энтони Катона, CDT, является президентом Alliance Roof Consultants Inc. и предоставляет профессиональные услуги в качестве консультанта по ограждающим конструкциям и коммерческим крышам с 1999 года. Имея почти 30-летний опыт строительства, он обладает обширным опытом. консультирование по ограждающим конструкциям и коммерческим крышам, а также генеральный подряд. Катона была членом редакционной консультативной коллегии The Construction Specifier . До него можно добраться
по адресу [email protected].

Страницы: 1 2 3 4 5

07 21 13 Плитный утеплитель 07 26 00 Пароизоляция 07 51 00 Набивной битум Кровля Набивная кровля Покрытие Точка росы Класс 07 Полиизоцианур ели Пар влаги национальный

методы определения и их значение в строительстве

На физическое состояние воды, содержащейся в утеплителях, гигроскопичных строительных материалах и воздухе, влияет температура окружающей среды. По законам теплотехники точка росы – это определенное значение температуры, при котором парообразная вода превращается в конденсат, то есть в росу.

Все о том, как определить точку росы, чтобы учесть ее при разработке строительного проекта, вы узнаете из нашей статьи. Мы расскажем, как рассчитывается точка перехода пара в конденсат и как это влияет на эксплуатацию дома. Дадим советы по вариантам локализации этого явления.

Содержание статьи:

• Связь точки росы и конструкции
• Варианты расчета точки росы
  • Способ №1 — использование формул
  • Способ №2 — использование готовой таблицы
  • Способ №3 — средства измерений
  • Способ №4 — расчеты на онлайн-калькуляторе
• Локализация точки росы
• Последствия неправильных расчетов
• Выводы и полезное видео по теме

Связь точки росы и конструкции

Численное значение точки росы находится в прямой зависимости от таких показателей: относительная влажность и температура на улице, и в самой комнате. Например, если за окном t=8 ˚С, а в доме t=22 ˚С и относительная влажность 45%, то на наружной стене будет образовываться конденсат.

Существуют дополнительные факторы, формирующие точку росы, а именно: особенности климата региона, степень утепления всех ограждающих поверхностей, качество и тип системы отопления, период проживания — может быть постоянным (дом, квартира) или временные, например, дача или гараж, вентиляция.

Строителям очень важно знать число точки росы, чтобы рассчитать точную локализацию конденсата на стенах, а также определить необходимую толщину утеплителя. Ведь благодаря этим знаниям можно минимизировать потери тепла в холодное время года.

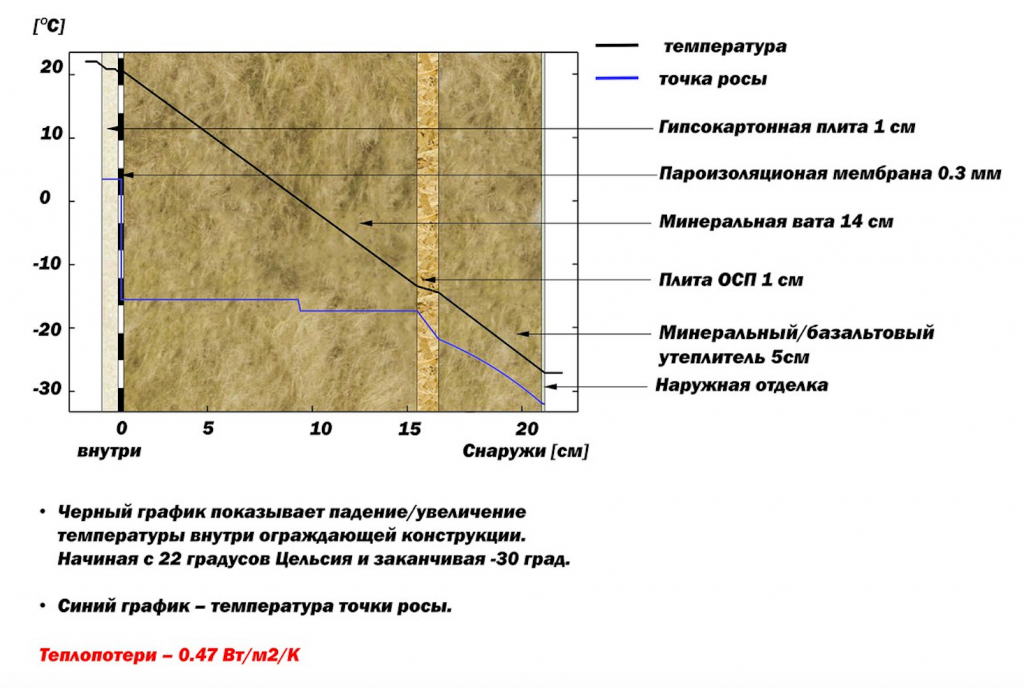

Положение точки росы может блуждать по толщине стены. Это зависит от толщины и типа материалов самой стены и утеплителя, от показателей температуры и влажности в помещении и на улице.

Каждый материал, используемый для строительства и отделки стен, кроме металла, имеет свою степень паропроницаемости. Этот показатель с точки зрения физики показывает количество пара, которое любой материал может пропустить за определенное время.

Паропроницаемость является одним из решающих факторов, влияющих на выбор материалов для утепления, также этот параметр важен для анализа состояния наружных стен

В периоды низких температур пар из помещения под давлением будет стремиться выходят наружу через все слои наружных стен. Чем ниже коэффициент паропроницаемости утеплителя, тем меньший слой следует укладывать. Его коэффициент должен увеличиваться изнутри наружу, как и теплопроводность.

Если все расчеты провести без ошибок, то расположение точки росы будет ближе к внешней поверхности. Именно там пар превратится в конденсат и только увлажнит стену. Таким образом, зимой будет накапливаться пар, а летом необходимо создать условия для испарения скопившейся влаги.

Главное условие качественного утепления – создание условий для испарения скопившейся влаги. Для этого проводятся специальные расчеты и подбираются отделочные материалы

Менее подходящим будет положение точки росы в несущей стене дома. Это случается, если неправильно подобран тип и толщина утеплителя.

В худшем случае это расположение конденсата на внутренней стороне стены. Такая ситуация возможна, если стена вообще не утеплена или утепление находится внутри помещения. В последнем случае под слоем утеплителя может образоваться плесень, а влажный утеплитель вообще не будет удерживать тепло.

Варианты расчета точки росы

Методика и правила расчета точки росы регламентированы на законодательном уровне такими документами, как СНиП 23-02 Тепловая защита зданий и СП 23-101-2004 Проектирование тепловой защиты зданий.

В СНиП в п.6.2 прописаны три нормируемые величины теплозащиты, а именно:

1. Сопротивление теплопередаче стен и утеплителя.
2. Значения температуры в помещении и на поверхности наружной стены.
3. Индикатор ориентировочного расхода тепла на отопление, включая вентиляцию.

Нормы считаются выполненными, если выполняются требования 1 и 2 или 2 и 3.

Чтобы максимально точно определить точку росы, некоторые специалисты обращаются в региональную метеорологическую службу за информацией о точной температуре и розе ветров в определенной местности.

Но такие расчеты может провести каждый. Существует несколько способов определения точки росы.

Способ №1 — использование формул

Для этих расчетов было создано несколько формул. Например, формула для вывода точки росы при t от 0 ˚С до +60 ˚С. Его погрешность составляет ± 0,4 ˚С. Для проведения расчетов вам понадобится температура в помещении на высоте 50-60 см от пола и влажность. Затем просто заполните данные и получите результат.

Это одна из самых популярных формул, в которой T — температура в градусах Цельсия, Rh — относительная влажность в %, Ln — натуральный логарифм

Способ №2 — использование готовой таблицы

Специалисты разработали таблицу для мгновенных вычислений. Обратите внимание, что в таблице приведены приблизительные данные. Он показывает температуру и влажность, а на их пересечении вы найдете точку росы.

Узнать число точки росы можно благодаря данным из таблицы, представленной в СП 23-101-2004. Нужно выбрать значение на пересечении температуры и влажности

Способ №3 — средства измерений

Сейчас существует несколько видов специальной аппаратуры для таких измерений. Например, некоторые помимо основных характеристик могут отображать как локализацию точки росы, так и комнатную термограмму. Их используют профессиональные строители и теплотехники.

Тепловизор — это профессиональный прибор, с помощью которого можно создать тепловое изображение помещения. Некоторые модели имеют функцию расчета точки росы.

Портативный термогигрометр поможет узнать не только температуру и влажность в помещении, но и рассчитать точку росы.

Психрометр поможет измерить два основных показателя в помещении: влажность и температуру воздуха. Прибор состоит из влажного и сухого термометров в одном блоке.

С помощью передвижного теплового гигрометра легко узнать влажность и температуру на всех участках стены, крыши в любом помещении

Способ №4 — расчеты на онлайн-калькуляторе

Сервисов предоставляющих такие услуги достаточно много калькуляторы. Более того, этот способ считается одним из самых ненадежных, так как в результате можно получить цифры с потолка или с большой погрешностью.

Если вы не уверены в результате, то доверьтесь профессионалам и обратитесь в специализированную компанию. Они проведут анализ стен и предложат оптимальный вариант.

Локализация точки росы

Расположение точки росы зависит от того, с какой стороны расположена изоляция. Так, в стене без утепления она будет смещаться по толщине стены в зависимости от изменения температуры и влажности воздуха. При минимальной разнице температур он будет располагаться в толще стены между центром и наружной поверхностью.

После этого внутренняя часть стены останется сухой. При ее расположении между внутренней поверхностью и центром стены последняя промокает внутри во время похолодания или во время мороза.

Стена может быть утеплена снаружи или снаружи, а может и не быть утеплена вообще. От этого будет зависеть расположение точки росы

В стене с расположением точки росы будет оптимальным. Ведь в этом случае он будет располагаться внутри утеплителя, а значит, внутренняя поверхность стены будет сухой. Это лучший вариант.

Но, если толщина утеплителя была выбрана неправильно, возможно смещение точки росы, что чревато появлением грибка, плесени, быстрым разрушением стен.

В стене с образованием конденсата в стене ближе к жилому помещению температура стены под теплоизоляционным слоем снижается, создавая оптимальные условия для роста плесени.

Локализация может быть такой:

• между центром стены и утеплителем, а при морозе или резком понижении температуры на их границе;
• на внутренней поверхности стены, которая под утеплителем будет влажной в течение всего зимнего периода;
• внутри утеплителя, который, как и стена под ним, будет влажным в течение всего холодного периода.

Как видите, расположение точки росы оказывает существенное влияние на комфорт и здоровье человека.

Последствия неверных расчетов

При выборе материалов для утепления помните, что одним из эффективных способов защиты наружных стен от влаги является правильное расположение слоев утеплителя.

Качественная теплоизоляция поможет значительно снизить теплопотери и сохранить комфорт в доме, а также продлить срок службы стен

Плотный слой, который не будет пропускать пар, должен располагаться с внутренней стороны несущая стена, а снаружи должен быть пористый, влагопроницаемый слой.

Также необходимо создать условия для вентиляции в месте конденсации. В этом случае конденсат будет беспрепятственно испаряться.

Правильно утепленная наружная стена поможет снизить теплопотери в отопительный период с 45 до 95% и создать комфорт в доме

Если утеплитель был выбран неправильно, то влага в нем будет накапливаться постепенно и количество тепловых сопротивление стенки уменьшится. Поэтому во второй, максимум на пятый отопительный сезон, затраты на отопление увеличатся, если это частный дом, то в квартире зимой будет просто намного холоднее.

Профессиональное утепление – долгий и дорогостоящий процесс. Сегодня существует множество материалов для утепления. Не пытайтесь на них экономить, так как дешевые материалы придут в негодность и начнут разрушаться уже через несколько отопительных сезонов.

Есть несколько последствий неправильных расчетов, но некоторые из них могут негативно сказаться на качестве жизни. Главным последствием будут постоянно влажные стены, в результате грибок, плесень, микробы на стенах, что влечет за собой появление многих хронических заболеваний.

Постоянно влажные стены становятся очагом роста грибка и плесени, так как их споры разлетаются по воздуху и могут вызывать болезни

Так как влажное помещение трудно отапливать, уровень комфорта падает. А повышенная влажность внутри таких стен может спровоцировать респираторные заболевания.

Еще одним неприятным последствием неправильных расчетов является разрушение отделочных материалов — крошится плитка, осыпается кирпич на наружной стене, а внутренняя поверхность на стенах начинает вздуваться.

Сухой конденсат, это основная причина вздутия и отслоения отделочных материалов на наружной стене.

Для исправления ситуации необходимо обратиться к специалистам для анализа состояния стен и утепления. При правильных расчетах можно исправить все ошибки и создать в своем доме комфортные и теплые условия.

С правилами и формулами теплотехнического расчета для грамотного проектирования дома познакомим , с которым настоятельно рекомендуем ознакомиться.

Выводы и полезное видео по теме

О том, как определить точку росы и что она собой представляет, вы можете узнать из следующего видео:

Способы утепления стен и правильный выбор материалов будут рассмотрены в следующее видео:

Узнать точку росы можно как самостоятельно, так и обратившись к профессионалам. Количество точек росы позволяет специалисту правильно подобрать материал и качественно утеплить стены жилого дома или любого другого помещения.

От точности измерений зависит не только тепло и уют в доме, но и здоровье его жильцов. Профессионалы рекомендуют утеплять стену изнутри только в крайнем случае и после консультации с профессионалом.

Пишите комментарии и задавайте вопросы по спорным вопросам, публикуйте фотографии и посты с вашим мнением в блоке ниже. Поделитесь полезной информацией и способами определения точки росы, не описанными в статье.
