Расчет стропил: Онлайн калькулятор расчета угла наклона и стропильной системы двухскатной крыши

08.04.2023

0 Comment

Содержание

Расчет односкатной крыши – Онлайн калькулятор с чертежами стропил, бесплатно!

Калькулятор односкатной крыши позволяет сделать комплексный расчет стропильной системы и кровли, а так же предоставляет комплект чертежей и 3D-проект.

Распространенное применение односкатной крыши — укрытие пристроек к дому и хозяйственных построек. Однако не стоит недооценивать данный тип. Существует множество потрясающих архитектурных проектов с односкатной крышей или комбинаций из нескольких независимых скатов. А если добавить к этому простоту и надежность конструкции, то получится достойный вариант, ничем не уступающий традиционным двухскатным крышам.

Выбрав односкатную конструкцию в качестве приоритетной, воспользуйтесь онлайн калькулятором и рекомендациями, размещенными в данном обзоре.

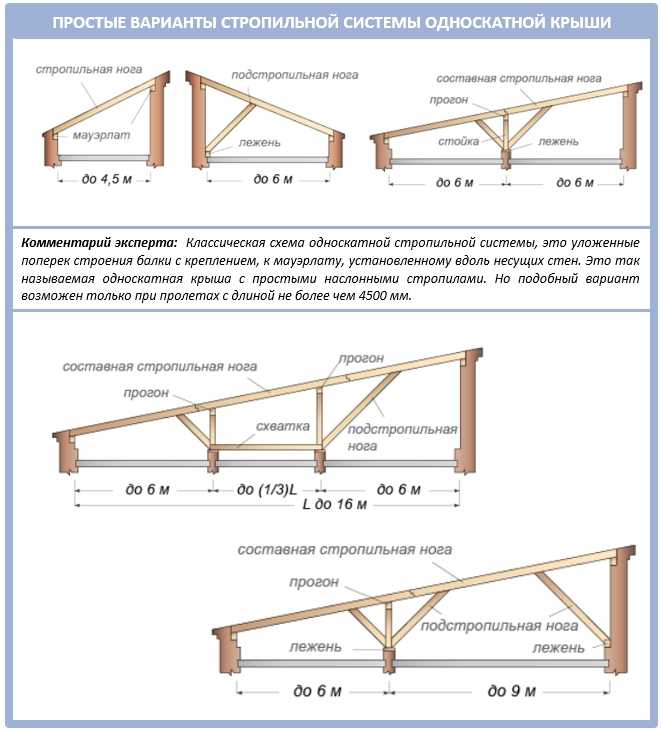

Полезные схемы и таблицы при работе с односкатной крышей:

Информация по назначению калькулятора

Онлайн калькулятор односкатной крыши предназначен для расчета угла наклона ската, количества и размера стропил, количества обрешетки, а так же объема необходимых материалов. В расчетах учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др. Возможно производить расчет плоской крыши по заданным параметрам.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Односкатная крыша является самой простой среди других типов крыш и экономичной в плане расхода материалов и работ, так как имеет всего один скат. Такой вид крыши достаточно популярен и в основном применяется для гаражей, хозяйственных построек и других не жилых помещений. Может быть как чердачной, так и бесчердачной.

Для данной крыши применимы практически все популярные виды кровельных, подкровельных материалов и утеплителей. К данному виду крыш применимы различные углы наклона ската, но чаще всего применяются малые углы. В таком случае необходимо учитывать повышенные снеговые нагрузки на кровлю и своевременно очищать ее от снега.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой комментариев.

Общие сведения по результатам расчетов

1. Угол наклона крыши — Угол наклона ската и стропил. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.

2. Площадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса. Соответствует количеству необходимого кровельного и подкровельного материала

3. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

4. Длина стропил — Длина стропила от конька до основания ската

5. Минимальное сечение стропил — Рекомендуемое сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.

6. Количество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.

7. Количество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю

8. Равномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Расчет нагрузки на стропила и кровельное покрытие

Расчет нагрузок на стропила и кровлю складывается из двух слагаемых:

Постоянная нагрузка. Это — собственный вес стропил и кровельного покрытия, утеплителя и гидроизоляции, всех элементов крыши.
Временная нагрузка. Учитываются длительные или кратковременные усилия разной направленности, вызываемые весом снега в зимний период, воздействием ветра и т. п.

Постоянная нагрузка определяется суммированием веса всех элементов, присутствующих на крыше, причем учитывается и полезная нагрузка — вес расширительных баков, обшивки чердака, окон или иных предметов, нагружающих крышу и подкровельное пространство.

Если для постоянных нагрузок расчет не выглядит чем-то сложным, то учесть природные факторы будет сложнее. Потребуются данные о преобладающих направлениях и силе ветра, случаях ураганных шквалистых проявлений, количество снега в зимнее время, его качественные показатели — сухой снег намного легче, чем мокрый.

ОСТОРОЖНО! Для того, чтобы расчет оказался корректным, необходимо учитывать предельные состояния, поскольку именно они являются самыми опасными и разрушительными.

Расчет снеговой нагрузки производится по формуле:

S = Sg * µ

где

Sg — вес снега на 1 кв м плоскости, выпадающий в данной местности.
µ — поправочный коэффициент, учитывающий угол наклона кровли (для плоских крыш до 25° он равен 1, для более крутых — 0,7).

При наклоне кровли от 60° и выше вес снега не учитывается.

Ветровая нагрузка вычисляется так:

W = Wo * k

Wo — нормативный показатель силы ветра для данной местности.
k — поправочный коэффициент, учитывающий тип местности и высоту над землей.

Обе формулы показывают нагрузку на 1 кв.м., для получения полного значения надо результат умножить на площадь крыши.

Следует также понимать, что данные расчеты не всегда учитывают предельные нагрузки или частные случаи — например, скопления снега или единичные сильные порывы ветра, нетипичные для данной местности, но иногда случающиеся. Для того, чтобы иметь гарантию прочности, надо принимать нагрузку с запасом в 15% — 20% от расчетной.

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала. Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлыста, размер листа.

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Количество обрешетки для односкатной крыши

Количество обрешетки напрямую зависит от того, какое покрытие для кровли будет применяться в данном случае. Планки обрешетки должны располагаться с шагом, соответствующим размерам листа материала.

Такое соответствие очень важно, без него правильный монтаж кровельного материала будет усложнен или окажется вовсе невозможным. Поэтому для расчета количества обрешетки прежде всего надо определить ее шаг. Можно обратиться к СНиП, в которых имеется подробная и точная информация о правилах установки всех элементов кровли.

Для мягких кровельных материалов часто используется сплошная обрешетка, когда расстояние между планками составляет 2-2,5 см. В этом случае расчет обрешетки сводится к делению длины кровли на ширину планки плюс 2 см на зазор.

Более жесткие виды материала не требуют сплошной обрешетки и расчет делается исходя из расстояния между планками, применяющегося для данного вида кровли.

Более простым решением будет использование онлайн-калькуляторов, осуществляющих специализированный расчет по указанному кровельному материалу. Полученные данные следует уточнить при помощи пересчета на другом онлайн-калькуляторе.

Расчет материала для стропил односкатной крыши

Стропильная система — основной несущий элемент для кровли и подкровельных элементов. Недостаточно тщательный расчет или не полностью учтенные нагрузки могут стать причиной провисания или прогиба стропил, что повлечет за собой появление протечек и порчу всей постройки.

Для расчета прежде всего следует определиться с выбором материала. В данном случае следует придерживаться традиционного подхода и использовать обрезную сосновую доску 50 на 150 мм. Такой выбор проверен временем, сосна мало впитывает атмосферную влагу, она легка и достаточно прочна.

ВНИМАНИЕ! При этом, важно просушить доски перед монтажными работами, чтобы они, рассыхаясь, не деформировались, не нарушили геометрию системы.

Кроме того, надо учесть:

Назначение постройки, в частности — чердачного помещения.
Размеры крыши, длина и угол наклона ската.
Материал кровли.
Количество снега и сила ветра.

Учет этих факторов поможет определить оптимальное расстояние между стропилами, а также рассчитать количество пиломатериала. Если длина ската больше 6,5 м, то потребуется установка дополнительных стоек.

Стандартная величина шага стропил обычно колеблется в пределах 60-70 см, что позволяет делать упрощенный расчет системы. При этом, рекомендуется обратиться к онлайн-калькуляторам, чтобы проверить свои результаты.

Односкатная крыша имеет самую простую структуру, но пространство под ней сложнее использовать в жилых целях. Чаще всего, такой вариант используется для подсобных или вспомогательных построек, когда чердак не рассматривается в качестве жилого помещения.

В таких случаях вес и нагрузка от кровли на стены снижены за счет отсутствия утепляющего слоя, что упрощает строительство, снижает расходы на материалы.

Справка

Ширина стропил с подпорками либо прогонами 100–150 мм, а без опор 200 мм. Длина зависит от угла наклона, но не должна превышать 5 метров, ибо возможно провисание.

Для обрешётки кровли из металлочерепицы подойдёт доска 30×100 мм. Гибкая кровля или металлическая, может быть с большим шагом, поэтому используем доску 30×100–150 мм.
Шаг по осям для металлочерепицы 350 мм. Для других материалов это значение можно увеличить.
Стандартные размеры ОСП 250×125 сантиметров.
Рабочая ширина листа металлочерепицы 110 см (общая 118 см). Длина зависит от условий заказа, минимальная 1 метр.
Для мауэрлата используем доску 50×150 мм, а если нужно равномерно распределить нагрузку, то брус 150х150 мм.

Для теплых помещений обязательно нужно использовать контробрешётку толщиной не менее 30 мм, гидроизоляция
Толщину утеплителя для нашего региона нужно рассматривать от 100мм до 250мм

Параметр, характеристика	Оптимальный диапазон
Угол наклона крыши	10-30°
Свес карнизный	50-100 см
Свес фронтонный / Выпуск	40-70 см
Размер мауэрлата	100х150 мм 150х150 мм
Размер стропил	50х150 мм 50х200 мм
Соотношение глубины запила и ширины стропил	1/4 1/3
Шаг стропил	60-100 см
Размер обрешетки	25х100 мм 40х150 мм
Шаг обрешетки в зависимости от типа кровли (мягкая, черепица, профнастил)	1-10 см 30-40 см 30-65 см
Размер контробрешетки	30х50 мм
Нахлест гидроизоляции	10-20 см
Толщина теплоизоляции	10-15 см

основные значения, как рассчитать длину и количество стропил, их сечение, каковы последствия неверных подсчетов?

Перед началом строительства односкатной крыши составляют проект в основе которого лежит расчёт стропильной системы.

Деревянный каркас для кровли представляет собой рамные конструкции в виде прямоугольных треугольников, катеты которых — стойки и балки перекрытия, а в роли гипотенузы выступают стропила.

Правильный расчёт стропил обеспечивает надёжность и долговечность односкатной крыши.

Содержание

1 Основные значения
- 1.1 Материал несущих стен
- 1.2 Равенство или разница высот фасадной и задней стены
- 1.3 Величина периметра здания и определение длины пролёта перекрытия
- 1.4 Угол наклона кровли и его направление
- 1.5 Деревянные элементы стропильной системы
2 Как рассчитать?
- 2.1 Длину и количество стропил
- 2.2 Сечение
3 Последствия неверных расчётов стропильной системы
4 Заключение

Основные значения

Чтобы приступить к расчёту элементов стропильной системы, нужно собрать исходные данные. Для этого потребуется определить следующие значения:

материал несущих стен;
равенство или разница высот фасадной и задней стены;
размер периметра здания и определение длины пролёта перекрытия;
угол наклона кровли и его направление;
материал элементов стропильной системы.

Материал несущих стен

Для возведения зданий и сооружений под односкатную крышу применяют кладочный материал, такой, как:

кирпич,
шлакоблок,
природный и искусственный камень,
гипсоблоки.

Для деревянных домов и строений используют профилированный брус и брёвна. Чаще всего кладку несущих стен делают из красного или силикатного кирпича для домов, флигелей, дач и подсобных сооружений.

Равенство или разница высот фасадной и задней стены

Эти внешние ограждения здания могут быть равны или отличаться — например, фасад с более высокой стеной. Такое строение объясняется тем, что фронтон односкатной крыши может быть и отдельной конструкцией, и продолжением кладки фасада.

Например, фронтон, состоящий из стоек, обшитых досками, значительно удешевит строительство объекта, чем его замена продолжением стены.

Величина периметра здания и определение длины пролёта перекрытия

Величина периметра несущих стен влияет на расчёт длины всех стропильных элементов. Длина пролёта – это обычно расстояние между фасадной и задней стенками строящегося объекта.

Угол наклона кровли и его направление

Наклон кровли должен обеспечивать схождение снега с крыши под собственным весом при его таянии. Здание ориентируют так, чтобы скат кровли был расположен напротив основных ветровых потоков данной местности. Угол между стропилом и балкой перекрытия определяют по таблице СНиПа 2.01.07-85 с привязкой по карте места стройки.

Величину наклона кровли корректируют в большую сторону, если к этому обязывает удельный вес кровельного материала.

Минимальный угол при покрытии стропильного каркаса популярными материалами должен быть равен:

профнастил – от 100 до 200;
ондулин, черепица, асбестовый шифер – 200;
металлочерепица и фальцевая кровля – 250.

Деревянные элементы стропильной системы

В зависимости от требований расчёта выбирают вид профиля стропил. Это 4 вида деревянных изделий:

Цельный брус. Это продукт распиловки ствола дерева. Из него изготавливают стропила и подстропильные балки, стойки, ригели и раскосы.
Цельный брус способен выдерживать значительные снеговые и ветровые нагрузки.
Доски. Универсальный материал, из которого в принципе можно изготовить все элементы стропильной системы. Это стропила, стойки, балки перекрытия, а также обрешётка под кровлю и подшивка перекрытия снизу. Как стропила, доски применяют при небольших пролётах до 3-х метров включительно.
Клееный брус. Применяют в виде стропил для односкатных крыш с пролетом от 6 метров и более. Отличается высокой несущей способностью и дорогой ценой. Недостатком материала является боязнь высокого уровня влажности.
Брёвна. Ими перекрывают крышу срубов или домов из профилированного бруса. В качестве стропил используют очищенные от коры стволы деревьев ø 200 мм. Перед монтажом брёвна обрабатывают антисептиками и антипиренами.

Как рассчитать?

Расскажем, как рассчитать длину, количество и размер сечения стропил:

Длину и количество стропил

Собрав необходимые исходные данные, переходят к непосредственному расчёту длины стропил. Его делают следующим образом:

Зная величину пролёта перекрытия, а значит и длину балки перекрытия lпер = 6 м, определяют высоту крыши, то есть стойки, используя угол наклона. Например, угол наклона 300, тогда: hст = lпер х tg300 = 6 х 0,577 = 3,46. Округляем до 3,5 м.
Теперь узнают длину стропил: lстр = lпер х sin300 = 6 х 1/2 = 12 м. Здесь нужно добавлять длину свесов с обеих сторон, где-то по 300 мм. Тогда длина стропил будет равна 12,6 м.
Из общепринятой практики стропильные фермы устанавливают с шагом 1 метр. Например, для стены шириной 6 м ставят 7 стропил. Можно их установить с большим шагом 1,5 и 2 м, но тогда придётся усиливать обрешётку.

Сечение

Размер сечения стропильных балок зависит от двух величин – это нагрузка на кровлю и вес кровельного материала на 1 м2 кровли.

Первая величина определяется по таблицам СНиПа 2.01.07-85, а удельный вес указан в технических характеристиках материалов для покрытия крыш.

Кроме этого, нужно оперировать длиной стропильной ноги – Lс, его проекции — Lсд, расстоянием между стенами дома, углом ската кровли, высотой конька крыши. С этими данными обращаются к справочным таблицам соотношений параметров односкатной крыши (их можно найти в Интернете).

Например, по проекту односкатная крыша имеет следующие параметры:

Lсд = 3 м;
Lс = 3,3 м;
угол ската – 250;
нагрузка – 160 кг/м2;
шаг – 1,8 м;
высота конька – 1,4 м.

Согласно этим данным, находим размер сечения стропил — для изготовления стропильных балок нужно брать доску сечением 5 х 12 см.

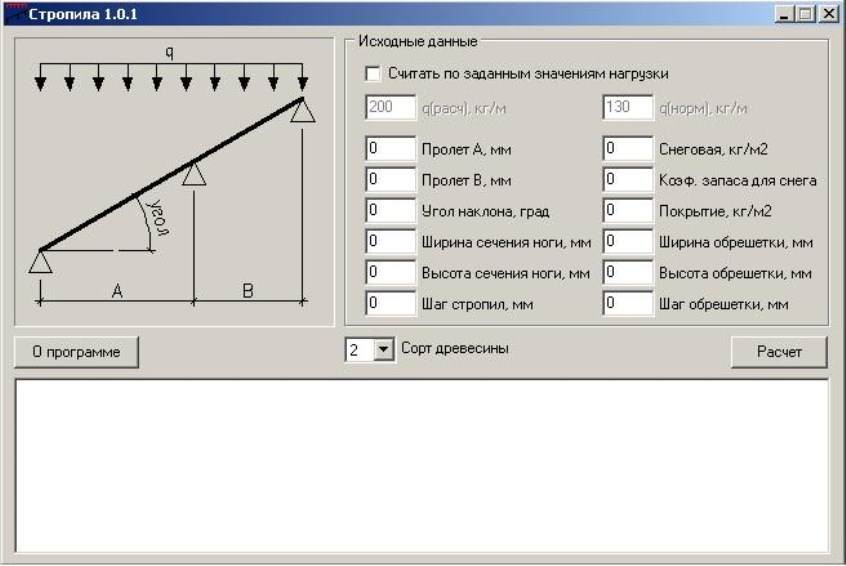

В настоящее время вместо таблиц пользуются онлайн-калькуляторами, которых в Интернете довольно много. Онлайн-калькулятор выполняет расчёт сечения стропил односкатной крыши, используя заложенные в его окна исходные данные.

К ним относятся:

угол наклона кровли;
ширина стены;
высота низкой и высокой стены;
длина стропил и свесов;
наличие запилов снизу и сверху;
сечение балки мауэрлата;
расстояние (шаг) между стропилами;
порода древесины;
профиль наклонной балки – брус или доска.

После того, как все данные будут занесены в окошки сервера, кликнув мышкой пользователь получит точные размеры сечения стропил односкатной крыши.

Как рассчитать стропила для односкатной крыши при помощи онлайн-калькулятора, подскажет видео:

Последствия неверных расчётов стропильной системы

Обычно неправильный расчёт опорного каркаса односкатной кровли делается неопытными строителями «на глазок» или «сосед подсказал». Последствие таких действий могут привести к печальным результатам самодеятельного строительства таким, как:

Неправильно определённая снеговая и ветровая нагрузка может негативно сказаться на состоянии стропильных ног, вызывая в них трещины вплоть до полного разрушения.
Ориентация строения выполнена так, что основные ветровые потоки приходятся поперёк скату крыши. В результате бокового поддува кровельное покрытие может просто подняться в воздух.
Слабый крепёж узлов соединений стропильной системы может разорвать связи между элементами каркаса крыши, что приведёт к полному её разрушению.
Отсутствие свесов или маленькие их размеры приведут к частому намоканию поверхностей кладки несущих стен, что может привести к вымыванию шовного раствора и в результате к выпадению кирпичей из стены.
Неудачно сделанный наклон кровли спровоцирует большое накопление снега и его медленный сход. В результате нагрузка на крышу увеличится, что пагубно отразится на состоянии стропил.
Отсутствие пароизоляции на верхней поверхности перекрытия вызовет повышение влажности в чердачном помещении, что вызовет гниение древесины несущих элементов кровли.

Заключение

Расчёт стропильной системы – дело ответственное. Если хозяин стройки не очень сведущ в расчётах, то лучше обратиться к специалистам, которые сделают проектную документацию и смогут дать гарантию на правильность расчётов.

В случае незначительности строящегося объекта (сарай), можно присмотреться к соседним постройкам с односкатной крышей и заняться плагиатом.

Калькулятор длины стропил онлайн

Опубликовано пользователем

[CP_CALCULATED_FIELDS id=”6″]

Рассчитайте длину обычных стропил с помощью этого простого и бесплатного онлайн-инструмента, введя размер ширины крыши, выбрав уклон крыши и толщину конька. Результаты автоматически увольняются. К ним относятся:

Длина стропила.
Подъем стропила.
Прогон стропила.
Высота лесов

Введите значение ширины крыши (снаружи наружу) в футах, дюймах и дробях, дюймах и дробях или используйте поле дюймов, чтобы ввести значение в десятичных дробях, если вы предпочитаете это. Если у вас возникнут дополнительные вопросы, см. подробные инструкции ниже.

Если на рабочем месте не будет подключения к Интернету, откройте эту страницу на устройстве, таком как ноутбук или смартфон, в месте, где есть подключение к Интернету. После открытия этой страницы калькулятор будет работать без подключения к Интернету.
Произведите прямое измерение ширины крыши. Это должно быть из стен, которые имеют одинаковую высоту. Если это не так, нажмите здесь, чтобы просмотреть калькулятор стропил неровной стены.
Используйте числовые поля для ввода значения в футах, дюймах и дробях, дюймах и дробях.
Затем используйте раскрывающийся список, чтобы выбрать значение дроби.
Для опытных пользователей просто используйте поле дюймов для ввода десятичного значения.
Используйте чертежи, чтобы установить уклон крыши. Выберите уклон крыши.
Определите толщину гребня и выберите ее из раскрывающегося списка.

Результаты автоматически запускаются, как только любое из значений введено или изменено. Длина стропила дается от длинной точки конькового спила вверху вниз по верхнему краю доски до такого же отвесного среза на стропильном врубе. Следующий результат — бег. Это горизонтальное измерение от внешней стороны стены до внутренней части конька. Затем подъем – это вертикальный замер от вершины стропила по внешнему краю отвесного среза на летке. Это также известно как HAP (высота над пластиной). Леса — это значение в дюймах, которое представляет собой расстояние по вертикали от верха HAP до верха прогулочной доски.

Верхняя часть стропила обычно соединяется с коньком. Митра — это просто отвес. Не должно быть зазоров в точности посадки. Если есть заметный разрыв, то это должно быть красным флажком для расследования.

Часть стропила, которая опирается на стеновую пластину, известна как «птичий рот». Это комбинация двух разрезов. Существует вертикальный срез, который находится на расстоянии, которое вычислитель измеряет непосредственно вдоль верхней части доски от конькового среза, и есть ровный откос (обратный откос), который должен полностью лежать на стеновой пластине с небольшим или отсутствующим откосом. настенная плита осталась. То, что осталось от разреза по отвесу, называется HAP.

Стропильный хвост не имеет значения для калькулятора. Она должна быть выложена целиком с обрамляющим угольником. Не должно быть такой части хвоста, которая «распушится», и которую впоследствии придется подстригать.

Стропила — это наклонные балки, поддерживающие вес крыши. Обычно они простираются от настенной плиты до конька. У них есть ограничения на то, как далеко они могут простираться, и правила относительно того, как они должны располагаться и крепиться. Щелкните здесь, чтобы ознакомиться с таблицами пролетов IRC и строительными нормами за 2012 год.

Разметка расчетного стропила

Поместите доску на козлы короной от себя.
Используйте угольник, чтобы отметить отвес как можно ближе к концу доски. Я предпочитаю использовать правую сторону доски для этого гребня. Идите вперед и увидели эту отметку.
Зацепите длинный конец рулеткой, растяните его по всей длине и сделайте отметку вдоль того же верхнего края доски.
Снова используйте угольник, чтобы отметить еще один отвес. Он должен быть параллелен срезу конька. Это начало рта птицы.
Отметьте срез для рта птицы так, чтобы он пересекал срез по отвесу под углом 90° и покрывал большую часть или всю стеновую пластину.
Выложите хвост таким же обрамляющим квадратом.

‎RedX Roof — Калькулятор стропил в App Store

С приложением RedX Roof вы сэкономите бесчисленное количество часов работы при первом использовании. Это приложение было разработано, чтобы быстро и легко проводить измерения на работе.

Особенности — Калькулятор стропил, Конструктор вальмовых стропил, Конструктор долины, Фанерные углы, Вальмовая крыша, Эркерная крыша, Конструктор ферм, Револьверная крыша, Конструктор слуховых окон, Вальмовые стропила фермы

Common Rafter Builder

Использовать Common Rafter Builder легко и быстро, просто введите
— Уклон или подъем крыши
— Длина прогона
— Длина свеса
Затем приложение автоматически создаст масштабное представление того, как будет выглядеть стропила вроде, вместе со всеми измерениями.

Измерения, генерируемые приложением.
— Общая длина стропил
— Высота от верха стены
— Высота от верха фасада
— Длина хвоста стропила
— Размеры птичьего рта

Вы можете контролировать, насколько высокой или низкой должна быть ваша лицевая панель по сравнению с верхней частью стены, а также вы можете изменить глубину стропил.

HIP RAFTER BUILDER

Быстро и просто
Просто введите уклон крыши и длину прогона (нижняя длина обычного стропила), и приложение создаст изображение того, как будет выглядеть вальмовое стропило, со всеми размерами.

Измерения, генерируемые приложением.
— Длина вальмового стропила
— Углы подкоса вальмы
— Каждая длина нарожника
— Углы скоса нарожных стропил
— Все остальные углы
Наряду с каждой деталью для каждого стропила, такой как глубина рта птицы, длина хвоста и другие. Это также поддерживает различные уклоны крыши.

Таким образом, вы экономите время и заранее вырезаете каждую деталь для угловых вальмовых стропил.

УГОЛКИ ИЗ ФАНЕРЫ

Углы из фанеры очень просты в использовании. Вы просто вводите свой первый скат крыши (пример 6/12), а затем второй скат крыши.

Затем приложение создаст масштабное изображение куска фанеры с правильным углом, а также размерами сверху, снизу и по бокам.

Экономия времени
Больше не нужно вынимать измерительную ленту, фиксировать линии и т. д. Вы только что сэкономили несколько минут работы и, самое главное, угол наклона фанеры будет идеальным.

Редактировать размеры
Вы также можете изменить любые размеры фанеры, например, если вы отредактируете нижний размер, приложение мгновенно обновит все остальные размеры.

VALLEY BUILDER
Это одна из наших самых мощных функций, которую мы используем чаще всего.
Как это работает
— Введите первый и второй уклон крыши
— Расстояние между стропилами (пример 16 дюймов по центру)
— Высота первой фермы (подробные пояснения в приложении).

С этими 4 введенными значениями приложение сгенерирует. в масштабе того, как будет выглядеть Долина.
2 – Получение длины конька с точными углами.
3 – Получение длины шпал (красного цвета) с обоими углами.
4 – Дает список длин всех стропил. (цвет синий) с углами и фасками
5- Получает углы скоса пилы, если вы хотите скосить шпалу.

Точно так же у вас есть каждое измерение в секундах, с точными углами. Все, что вам нужно, чтобы построить свою долину.

Экономия времени
Таким образом, если вы хотите, вы можете заранее разрезать все свои детали.

КОНСТРУКТОР ФЕРМ
Простота использования
Просто введите общую длину фермы, шаг крыши, расстояние между стойками.
