Делаем расчет столбчатого фундамента своими руками

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

В статье «Расчет фундамента» мы говорили о том, что нужно учитывать при расчете основания, независимо от того, какой конкретно объект предполагается на нем возводить. Сегодня же мы постараемся подробно описать процесс расчета столбчатого фундамента. Воспользовавшись представленной информацией, вы сможете без труда своими руками учесть все нюансы и определиться с оптимальным выбором столбчатого основания, в том числе, прикинуть предстоящие расходы на строительство дома.

Оцениваем нагрузку от дома

Если вы самостоятельно решаете вопросы строительства загородного дома, то уже на этапе проектирования постройки знаете, из каких строительных материалов будете возводить здание. А это значит, что уже сейчас можно оценить вес надземной части постройки, просуммировав нагрузки от всех конструкций здания и добавив к ним сезонные нагрузки, а также нагрузки от объектов, которые впоследствии будут размещены внутри сооружения.

Исходя из полученных данных, оцениваются размеры железобетонной обвязки – высокого ростверка, который послужит рамой, равномерно распределяющей нагрузки на все опоры. Он же будет при необходимости передавать неравномерную деформационную нагрузку от столбчатого фундамента. Рассчитывается объем обвязки и ее массу при условии, что средний объемный вес железобетона равен 2400 кг/м3.

Суммируем все вышеперечисленные нагрузки F (по сути, проводим расчет нагрузки на фундамент), и остается только определиться с характером грунта и общим количеством опор.

Оцениваем характер грунта

Если расчет столбчатого фундамента осуществляется своими силами, то проведение лабораторных исследований показателей грунта не предполагается. Поэтому пойдем по бюджетному пути – будем проводить оценку на глаз. Для этого на месте предполагаемого строительства дома выкапываем шурф (яму) глубиной ниже глубины промерзания грунта (ГПГ). ГПГ можно узнать в справочном пособии или в статье, о которой мы говорили в самом начале повествования. Предположим, что ГПГ составляет 1,5 м. Выкапываем шурф глубиной 1,8 м. и отбираем пробы грунта и пытаемся скатать из него небольшой шарик. Оцениваем характер грунта следующим образом:

• если шарик не скатывается, и вы визуально определили песчаный слой дна шурфа, то в зависимости от крупности песка, расчетное сопротивление грунта (далее – R) принимает значение от 2 (для очень мелкого, пылеватого) до 3 (для среднего) и 4,5 (для крупного песка)*;
• если шарик рассыпается при сдавливании, велика вероятность, что грунт – супесь (R=3)*;
• если шарик при сдавливании не рассыпается и по краям лепешки не образуются трещины, то перед нами глина (R=3-6)*;
• шарик из грунта не рассыпается при сдавливании, но по краям образуются трещины, грунт – суглинок (R=2-4)*

*Значение R зависит также от влажности грунта и коэффициента пористости. Ориентировочные значения расчетного сопротивления грунта представлены в таблице ниже. Следует учитывать, что представленные значения актуальны при заглублении фундамента на 1,5…2 метра.

Итак, получили значение R. Определяем параметры и количество опор-столбов.

Расчет количества опор столбчатого фундамента

Количество столбов во многом зависит от площади основания каждого из них. Предположим, что вы выбрали к установке буронабивные сваи диаметром 300 мм. с расширением в нижней части (башмаком) в 500 мм (50 см). Площадь подошвы каждой опоры S будет равна pi×D2/4= 3,14×50×50/4=1960 см2.
Предположим, что нагрузка F = 100000 кг, R=4, тогда необходимо решить простое уравнение с одной неизвестной типа: R=F/(S×n), где n – количество опор. В нашем случае получаем n = 13 шт. Но ведь сами опоры также будут оказывать воздействие на грунт, поэтому их также необходимо включить в нагрузку. Проводим поправочные вычисления. Пусть длина столба составляет 2 м, диаметр оставляем тем же – 0,3 м. Объем одной опоры составит: 2×3,14×0,3×0,3/4=0,14 м3. Принятый средний объемный вес железобетона равен 2400 кг/м3, тогда масса одной опоры составит: 0,14×2400=336 кг (340 кг). Тогда масса 13 опор составит, соответственно, 4500 кг. Умножаем эту величину на коэффициент надежности 1,3, суммируем с F и подставляем в уравнение выше: 4=105850/(1960n). n=14 – количество опор, которые потребуется установить в нашем случае. Перед строительством столбчатого основания советуем ознакомиться с информацией по армированию железобетонных опор, которая представлена в этой статье. Также неплохо прочитать статью о расчете бетона для фундамента, изучив которую вы сможете определиться с количеством и качественными показателями бетонной смеси для основания своего дома.

Как видите, рассчитать количество столбов для столбчатого фундамента не так-то и сложно.

Расчет столбчатого фундамента — онлайн калькулятор

Объем верхней части столба	0. 038 м3
Объем основания	0.025 м3
Общий объем столба	0.063 м3
Расстояние между столбами по горизонтали	145 см
Расстояние между столбами по вертикали	143.3 см
Количество фундаментных столбов	14 штук
Объем бетона всех столбов	0.88 м3
Объем бетона для ростверка	0.606 м3
Общий объем бетона	1.486 м3
Длина арматуры в одном столбе	4.2 м
Сумма арматуры в столбах	58.8 м
Длина арматуры в ростверке	84 м
Общая длина арматуры	142. 8 м
Общий вес арматуры	126.77 кг
Требуемое количество мешков цемента по 50 кг:	10.4. ( Или 520) кг
Стоимость цемента	2079.9
Песок	1299.94 кг
Стоимость песка	389.98
Щебень	1871.91 кг
Стоимость щебня	748.77
Стоимость арматуры	2535.44
Итого:	5754.1

Для бань и домов без подвалов, домов с легкими стенами и домов из кирпича, где применять ленточный фундамент не экономично, часто применяется столбчатый фундамент. Его расчет дело трудоемкое, но с нашей программой подсчеты не отнимут у вас много времени. Все, что вам нужно, это заполнить согласно инструкции соответствующие поля, и вы получите сведения о необходимых для строительства материалах, узнаете их количество и общую стоимость.

Выберите тип фундаментного столба Это могут быть столбы с круглым или прямоугольным основанием. И с круглой или прямоугольной основной частью.

Укажите необходимые размеры B — Ширина или диаметр.
H — Высота основной части.

A — Высота основания столба. Если свая без основания, то не указывайте этот размер.
D — Ширина или диаметр основания.

D1 — Длина для прямоугольного основания.
B1 — Ширина для прямоугольного столба.
При круглых сечениях эти размеры в расчете не участвуют.

Габариты столбчатого фундамента X — Ширина фундамента.
Y — Длина фундамента.

X1 — Количество столбов по ширине, включая столбы по углам.
Y1 — Количество столбов по длине, включая столбы по углам.

S — Если отмечено, то будут рассчитываться столбы, расположенные равномерно под всем домом. Если нет, то столбы только по периметру фундамента.

Габариты ростверка E — Ширина ростверка. F — Высота ростверка.
Если расчет монолитного ростверка не требуется, то не указывайте эти размеры.

Арматура ARM1 — Количество прутьев арматуры в одном столбе.

Укажите количество цемента для изготовления одного кубического метра бетона. В килограммах.
Укажите пропорции для изготовления бетона, по весу. Эти данные различны в каждом конкретном случае.
Они зависят от марки цемента, размеров щебня и технологии строительства. Уточняйте их у поставщиков строительных материалов.

Для расчета ориентировочной стоимости строительных материалов укажите их цены.

В результате программа автоматически вычислит: Расстояние между фундаментными столбами и их количество.
Объем бетона для одного столба, отдельно для верхней и нижней части.
Количество бетона для ростверка.
Длину и вес необходимого количества арматуры.
Стоимость строительных материалов для устройства монолитного столбчатого или свайного фундамента с ростверком.

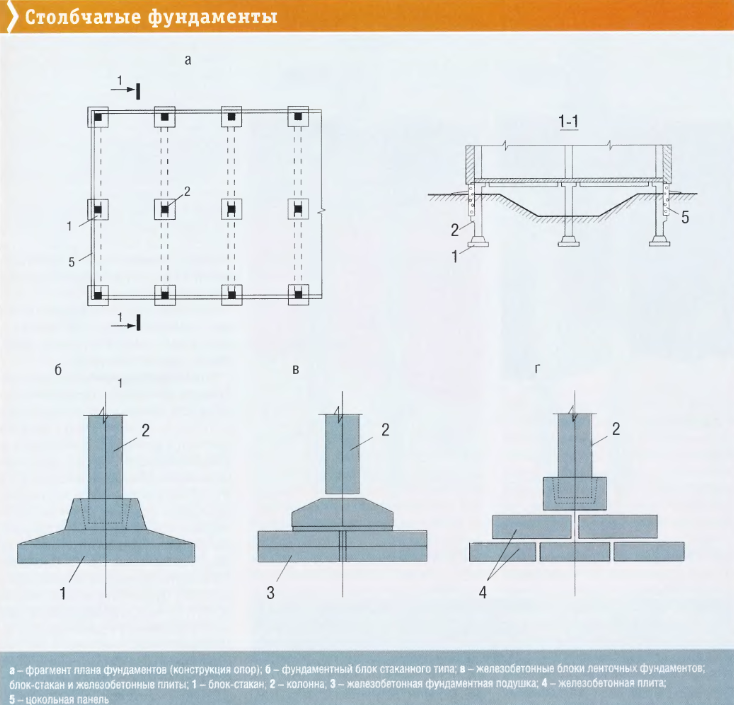

Чертежи дадут общее представление и помогут в проектировании свайных фундаментов.

Столбчатый фундамент имеет вид столбов, которые объединены при помощи ростверка. Столбы эти располагаются по углам будущего строения, а так же на местах пересечения стен, под несущими или просто тяжелыми стенами, балками и ответственными конструкциями. В тех местах, где нагрузка особенно велика.

Применять столбчатый фундамент не рекомендуется там, где находятся подвижные или слабые грунты, такие как торф или насыщенные водой глинистые грунты. Не стоит применять фундамент этого типа и в зонах, где наблюдается резкий перепад высот.

Столбчатый фундамент имеет ряд достоинств, делающих его оптимальным решением при строительстве частного дома. Он дешевле, чем ленточный или плитный фундамент, экономичнее по расходу строительных материалов и затратам на его возведение, дает меньшую усадку и позволяет сократить общую площадь фундамента. Такой фундамент эффективно противостоит разрушительному воздействию морозного пучения грунта.

В зависимости от массы и этажности дома следует подбирать и материалы для изготовления фундамента. Это камень, кирпич, бетон и железобетон. Согласно типу материала подбирается и минимальный размер сечения столбов. Так, для бетонных столбов размер сечения не должен быть меньше 400 мм, для каменной кладки не меньше 600 мм, для кирпичной кладки 380 мм, если она выше уровня земли, и от 250 мм, если использована технология перевязки с забиркой.

Прежде чем приступать к строительству, необходимо выяснить глубину промерзания почвы, вид и состав грунта, чтобы при необходимости устроить его замену, и уровень расположения грунтовых вод для выявления необходимости в дренаже и гидроизоляции. Строительство столбчатого фундамента протекает в 9 последовательных этапов.
1. Подготовительные работы, представляющие собой очистку строительной площадки.
2. Разметка фундамента, когда земельный участок размечается согласно проекту.
3. Рытье ям.
4. Установка опалубки для столбов.
5. Установка арматуры.
6. Заливка столбов.
7. Изготовление ростверка.
8. Постройка так называемой забирки или заграждающей стенки между столбами.
9. Меры по гидроизоляции фундамента.

Если дом возводится на пучинистых грунтах, то нельзя откладывать начатое строительство. Если оставить пустующий фундамент на зиму, он может деформироваться.
Только что залитые опоры из бетона должны отстояться в течение 30 дней. В этот период нагружать их не рекомендуется.
Для изготовления бетона оптимально подойдет цемент марки М400, а в качестве наполнителя мелкий гравий и крупнозернистый песок.

Столбчатый фундамент – это опорная конструкция из столбов для небольших и легких строений. Такой вид фундамента также подходит для неустойчивых грунтов, таких как:

— болотистый грунт;

— торфяной грунт;

— песчаный грунт;

— грунт с глубоким промерзанием и др.

Калькулятор для расчета столбчатого фундамента позволит заранее определиться с материалом для строительства, его количеством и стоимостью. Для расчета выберите тип фундаментного столба, укажите его размеры, габариты фундамента и ростверка, а также типоразмеры арматуры и количество рядов арматуры в ленте ростверка. По окончании расчетов программа отобразит расположение столбов на схематичном чертеже и даст представление о количестве стройматериалов для устройства столбчатого фундамента.

круглых столбцов | Калькулятор бетонной круглой колонны | Калькулятор круглых бетонных колонн

• Дом
• Оценщик количества
• Вычислить круглый столбец

Расчет круглой колонны

Единица

метр/см футов/дюйм

Марка бетона

М20 (1:1,5:3)М15 (1:2:4)М10 (1:3:6)М7,5 (1:4:8)

Диаметр

Высота

Кол-во столбцов

Общий объем круглой колонны

2,85 м ³ | 100,68 футов ³

Расчет круглой колонны

Радиус

=Диаметр2

=1,102

=0,55

Объем

=πr2h×№.

=3,14×0,55×0,55×3×1

=2,85 кубических метра

=100,68 кубических футов

Сухой объем

= Объем (кубический метр)×1,524

=2,85×1,524

=4,34

Требуемое количество цемента

Объем цемента

= Сухой объем × Сумма цемента

= 4,34×15,5

= 0,79

Количество мешков с цементом

= Объем цемента 0,035

= 0,790,035

= 23 мешка

Примечание: 1 мешок цемента = 0,035 м ^{3 9 0033 .}
1 Мешок для цемента содержит = 50 кг цемента

Требуемое количество песка

Объем песка

= Сухой объем × Сумма песка в соотношении

= 4,34 × 1,55,5

= 1,18

Песок в тоннах

= Объем песка×15501000

=1,18×15501000

=1,84 тонны

Примечание: Принимая во внимание насыпную плотность сухого сыпучего песка = 1550 кг/м ³ .
1000 кг = 1 тонна

Требуемое количество заполнителя

Объем заполнителя

= Сухой объем × Сумма заполнителя Отношение

= 4,34 × 35,5

= 2,37

Заполнитель в тоннах

= Совокупный объем × 13501000

= 2,37 × 13501000

= 3,20 Тонн

Примечание: С учетом насыпной плотности сухого насыпного заполнителя = 1350 кг/м ³ .
1000 кг = 1 тонна

Что такое расчет кругового столбца?

Круглые колонны симметричны относительно любой центральной оси. Железобетонная круглая колонна представляет собой конструктивный элемент, предназначенный для восприятия сжимающих нагрузок, состоящий из бетона со встроенным стальным каркасом для усиления.

Спиральные колонны представляют собой цилиндрические колонны с непрерывным спиральным стержнем, охватывающим колонну. Спираль обеспечивает опору в поперечном направлении и предотвращает бочкообразность колонны. Количество армирования требуется для обеспечения дополнительной несущей способности, большей или равной несущей способности оболочки, чтобы компенсировать потерю прочности при отрыве оболочки.

Расчет кругового столбца

Радиус = Диаметр2

Объем круглой колонны = πr2h

Сухой объем = Объем (куб. метр) × 1,524

Объем цемента = Сухой объем × Сумма цемента Отношение

Количество мешков с цементом = Объем цемента 0,035

Песок Объем = Сухой объем×Коэффициент суммы песка

Песок в тоннах=Объем песка×15501000

Объем заполнителя = Объем сухого материала×Коэффициент суммы заполнителя

Суммарный объем в тоннах=Объем заполнителя×13501000

Где,

• 1,524 сухой объем для бетона
• 0,035 — объем одного цементного мешка.
• 1550 – это перевод плотности песка в объем м ³ в кг.
• 1350 – агрегат для пересчета плотности и объема m ³ в кг.

Какова важность круговой колонки?

Круглые колонны занимают меньшую площадь по сравнению с квадратными колоннами, поэтому они предпочтительнее для пирсов и колонн, где ожидается движение транспорта. Прочность круглой колонны в 1,05 раза больше прочности квадратной колонны. Они в основном используются для свай и возвышения зданий. Почему мы используем его в возвышении? Чтобы избежать краев, мы используем этот тип столбцов. они также предоставляются в зонах отдыха, аудиториях или зонах сбора огня, где у вас есть достаточно места для них, чтобы не мешать движению людей или плохо смотреться на плоских поверхностях. нужно смывать их ни к чему. Также круглая выглядит там эстетично.

Калькулятор площади основания | Расчет площади фундамента

👎

Формула

Перезагрузить

👍

Площадь фундамента

ШАГ 0: Сводка предварительного расчета

ШАГ 1: Преобразование входных данных в базовые единицы

Нагрузка на колонну: 100 килоньютон —> 100000 ньютон (проверьте преобразование здесь)
Давление на грунт: 50 Па —> 50 Паскаль Преобразование не требуется

ШАГ 2: Вычисление формулы

ШАГ 3: Преобразование результата в единицу измерения

2000 Квадратный метр —> Преобразование не требуется

Формула площади фундамента

Площадь фундамента = нагрузка на колонну/давление на грунт
А = Р/Р

Площадь основания

Площадь основания – это общая площадь, которую занимает фундамент любой инфраструктуры. Говоря простым языком, площадь основания — это также площадь, которая покрыта инфраструктурой.

Давление на грунт

Несущая способность грунта – это сопротивление, оказываемое грунтом при определенной нагрузке. Кроме того, это стандартизированная величина, которая говорит нам о несущей способности почвы.

Как рассчитать площадь фундамента?

Калькулятор площади фундамента использует Площадь фундамента = Нагрузка на колонну / Давление на грунт для расчета площади фундамента. Формула площади фундамента определяется как площадь, занимаемая фундаментом любого строения. Площадь фундамента обозначается символом A .

Как рассчитать площадь фундамента с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для площади фундамента, введите нагрузку на колонну (R) и опорное давление грунта (P) и нажмите кнопку расчета. Вот как можно объяснить расчет площади фундамента с заданными входными значениями -> 2000 = 100000/50 .

Часто задаваемые вопросы

Что такое площадь основания?

Формула площади фундамента определяется как площадь, занимаемая фундаментом любого строения, и представляется как A = R/P или Площадь фундамента = нагрузка на колонну/несущая нагрузка на грунт . Нагрузка на колонну — это нагрузка, действующая на поперечное сечение колонны, а давление на грунт — это сопротивление, оказываемое грунтом при определенном давлении.

Как рассчитать площадь фундамента?

Формула площади фундамента определяется как площадь, занимаемая фундаментом любого строения, которая рассчитывается по формуле Площадь фундамента = нагрузка на колонну/несущая нагрузка на грунт . Для расчета площади фундамента вам потребуется нагрузка на колонну (R) и опорное давление грунта (P) . С помощью нашего инструмента вам нужно ввести соответствующее значение для нагрузки на колонну и опорного давления грунта и нажать кнопку расчета.
