Калькулятор расчета площади кровли вальмовой или шатровой крыши

Содержание

Нагрузки, воздействующие на крышу

Вероятно, что когда дело доходит до выбора типа крыши и кровли, следует руководствоваться не только визуальными требованиями

В первую очередь необходимо уделить внимание изучению вопроса нагрузки на вальму

ОБРАТИТЕ ВНИМАНИЕ!

На кровлю влияют не только осадки и их объемы — температурная нестабильность и всевозможные причины физико-механического происхождения также оказывают серьезное давление на поверхность.

Причин и источников воздействия много, но ведущими является снег и ветер. Что уж говорить, если строительные нормы требуют в обязательном порядке высчитывания снеговой нагрузки на будущий навес. Расчет имеет ярко выраженную индивидуальность в виду различий объемов снегового покрова, который выпадает в том или ином регионе.

Ветровая нагрузка не такая уж безобидная, как может показаться на первый взгляд. В некоторых случаях приходится говорить и о нагрузке из-за веса одного из элементов вальмы. Чаще всего в роли утяжелителя выступает обрешетка или кровля.

Ветровая нагрузка

Актуальным вопрос нагрузки предстает перед теми, кто собирается использовать чердачное помещение круглогодично. В таком случае необходимо масштабное утепление (скаты, боковые стены и др.), что приводит к существенному увеличению силы давления на поверхность стен. Когда же чердак не планируют переводить в жилое помещение, тогда утеплять нужно одно лишь перекрытие.

Несущая конструкция стрехи также может оказывать ощутимую нагрузку собственным весом

В сложившейся ситуации показатели нагрузки определяют принимая во внимание усредненную плотность материалов и проектные значения параметров конструктивного и геометрического характера

Снеговая нагрузка

Все вышеперечисленные факторы воздействия не так просты в анализе, но к счастью, уже давно разработаны все необходимые СНиПы, к нормам которых можно обратиться в любой момент.

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО! Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании

К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

• Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
• Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

• Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
• Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
• Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
• Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
• Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
• Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Инструкция для онлайн калькулятора расчета стропил

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20. 13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03)

Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм

Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.

Общие сведения по результатам расчетов

• Угол наклона крыши
  — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного
  кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты
  подъема.

• Площадь поверхности крыши
  — Общая площадь всей поверхности кровли, с учетом длины свеса.
• Примерный вес кровельного материала
  — Вес выбранного кровельного материала на всю площадь крыши.
• Количество рубероида
  — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Длина стропил
  — Длина каждого стропила от конька до основания ската
• Минимальное сечение стропил
  — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для
  московского региона.
• Количество стропил
  — Общее количество стропил при заданном шаге на всю стропильную систему.

• Количество рядов обрешетки
  — Общее количество рядов обрешетки по заданным размерам на всю кровлю

• Равномерное расстояние между досками обрешетки
  — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо
произвести 2 расчета односкатной крыши с необходимыми
параметрами.

Размеры обрешётки

Методика расчета обрешетки достаточно проста. Для нахождения параметров обрешетки знать площадь кровли и размер пиломатериалов.

К примеру, S крыши — 100 м², а параметры доски 25×150×4000 мм (толщина, ширина и длина), то:

• площадь одной доски = 0,15 * 4 = 0,6 м²;
• количество досок для обрешетки 100 / 0,6 = 167 шт.;
• объем (в м³) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
• объем всех досок 100 × 0,015 = 1,5 м³.

Для обустройства сплошной обрешетки потребуется 1,5 м³ досок. Для разреженной — нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками.

Если планируется сделать сплошную обрешетку, то достаточно взять удельный вес материала, который планируется использовать. Например, вес плиты ОСП или фанеры составляет 650 кг/м³.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Сервисы, помогающие посчитать размеры и стройматериалы

Проверить свои расчеты по ориентировочным чертежам или выбрать оптимальную схему помогают кровельные онлайн-калькуляторы, включая:

• stroy-calc. ru — это популярный сервис, позволяющий получить все геометрические параметры вальмовой крыши.

  С его помощью можно выполнить расчет материалов и проверить соответствие каркаса, обрешетки и покрытия ожидаемым нагрузкам.

• calcstroy.ru — это калькулятор, выдающий точные показатели расхода материалов и чертежи в двумерной проекции.
• kalk.pro — сервис для выполнения комплексного расчета и получение чертежей и 3-D проекта четырехскатной крыши.

Важно понимать, что большинство этих сервисов не предназначены для проектирования сложных крыш с нуля и позволяют получить данные лишь при наличии точных исходных данных. К примеру, они рассчитывают уклон скатов при известной высоте конька, проверяют соответствие сечения пиломатериалов нагрузкам, но не определяют их)

Но при необходимости выбора оптимального чертежа и подсчете сметы они весьма эффективны

К примеру, они рассчитывают уклон скатов при известной высоте конька, проверяют соответствие сечения пиломатериалов нагрузкам, но не определяют их). Но при необходимости выбора оптимального чертежа и подсчете сметы они весьма эффективны.

При уверенности в своих навыках можно спроектировать крышу (и все остальные части дома) с помощью специальных программ – КЗ-Коттедж, 3D Max, Автокад или Архикад. Новичкам и людям без архитектурного образования лучше подойдет программа ArCon.

Альтернативой сложным программам также служат приложения FloorPlan 3D, VisiCon, Home Plan Pro, Google SketchUp.

Определение общей площади кровли

Площадь покрытия вальмовой крыши вычисляют в квадратных метрах следующим способом:

• Рассчитывают площадь, учитывая такие элементы, как труба дымохода и окна кровли;
• Вычисляют длину ската от нижней части конька до края карниза;
• Рассчитывают элементы, не относящиеся к покрытию кровли, такие как стены брэндмауэра, свесы, парапеты и т.д.;
• Стоячие фальцы, выступающие части брусков, а также, в случае применения рулонной кровли, примыкания полотен, в расчет не включаются.

Поскольку расчет площади вальмовой кровли включает в себя целый ряд сложностей, не стоит производить его только своими силами: следует либо привлечь на помощь специалиста, либо использовать одну из существующих компьютерных программ, позволяющих производить такие расчеты точно и грамотно.

Чаще всего для выполнения таких расчетов крышу условно разделяют на несколько частей, для каждой из которых производится отдельный расчет, после чего остается только сложить между собой полученные результаты и получить в итоге требуемую общую площадь кровли.

Такой метод расчета не только упрощает процедуру, но и уменьшает риск допустить ошибку в вычислениях.

Чтобы наиболее точно рассчитать площадь, требуется подробный план крыши, который можно разработать самостоятельно, либо обратиться к специалистам, которые выполнят его наиболее качественно, исключая возможность ошибок и просчетов.

Помимо прочности и надежности вальмовой кровли расчет ее площади также оказывает непосредственное влияние на финансовые затраты по ее возведению, а следовательно, и на общую стоимость строительства дома.

Правильно выполненный расчет позволяет выяснить, какое количество материала (доски, брусья, кровельные материалы) потребуется для возведения кровли и посчитать его общую стоимость.

При выполнении расчета площади вальмовой крыши следует также принимать во внимание физико-технические параметры материала для кровли, такие как его длина и толщина, а также способы его монтажа. Толщина материала напрямую влияет на вес получившейся кровельной конструкции, являющийся очень важным фактором при вычислении площади крыши

Толщина материала напрямую влияет на вес получившейся кровельной конструкции, являющийся очень важным фактором при вычислении площади крыши.

От длины материала зависит удобство его установки, например, проще покрыть всю длину ската одним листом, чем выполнять по середине соединение двух листов, для которого придется предусматривать дополнительную защиту от попадания влаги.

В качестве примера проведем сравнения установки керамической и гибкой черепицы:

1. Керамическая черепица в пять раз тяжелее гибкой;
2. Гибкая черепица, в отличие от керамической, не требует системы стропил и частой обрешетки.
3. Несмотря на это, сложно сказать без расчета, какую черепицу выгоднее использовать: хотя гибкая черепица и не требует дополнительных работ, но под нее следует подкладывать фанеру или другой плоский материал. Поэтому, для определения стоимости строительства и выбора более выгодного варианта необходимо произвести расчет площади.

Безусловно, стоимость строительства дома во многом зависит от площади вальмовой крыши, но при этом следует иметь в виду, что довольно важным фактором является и сложность ее конструкции, особенно при обустройстве под крышей мансарды.

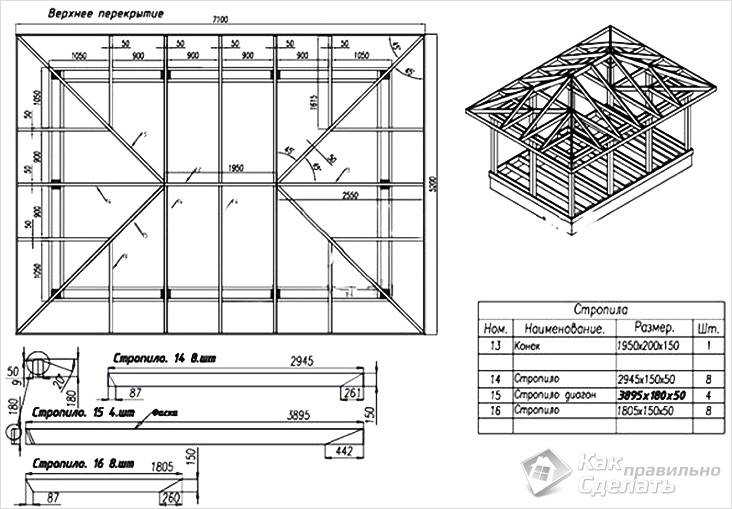

Схема рассчитываемой вальмовой крыши

Чем сложнее данная конструкция, тем большее влияние на сложность расчета площади будут оказывать такие элементы крыши, как окна, отверстия для вентиляции и т. д.

Напоследок, в качестве примера произведем расчет площади кровли четырехскатной вальмовой крыши, в основании которой лежит прямоугольник, две боковые грани являются равнобедренными треугольниками, еще две грани выполнены в виде трапеций.

Тангенс угла уклона ската равен отношению высоты крыши (h) к половине расстояния между нижними точками боковых скатов (b). Следовательно, при известном угле наклона крыши, высота крыши вычисляется по формуле:

Длина бокового стропила (е) также рассчитывается при помощи угла наклона:

Длина вальмовых диагональных стропил (d) рассчитывается при помощи теоремы Пифагора по следующей формуле:

Площадь получившейся кровли (S) вычисляется путем суммирования площадей четырех треугольников, из которых состоит поверхность крыши:

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

1. Крыша

   . Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.

2. Стропила

   . Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.

3. Обрешетка.

   Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

Для получения правильных данных, в поля калькулятора вбиваются все имеющиеся параметрыПри проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Специализированные программы

Если говорить о специалистах в области дизайна, архитектуры и конструкторах, то они при проектировании крыши привыкли пользоваться специальными программами, которые необходимо покупать. К ним можно отнести AutoCad (Автокад), ArhiCad (Архикад), 3D Max, ArCon (Аркон).

Первые три программы из перечисленного списка позволяют не только построить 3Д модель будущего сооружения, но и выполнить его планы, разрезы, а также другие конструктивные и архитектурно-строительные чертежи. В этих программах разрабатывают не только экстерьер дома, но и его интерьер.

Однако освоить этот софт неопытному человеку очень сложно, а тем более найти его бесплатную версию. Намного проще обстоит дело с программой Аркон, которую с успехом используют строители, конструкторы и архитекторы для разработки дома или его отдельных элементов, например, крыши. Однако самое главное преимущество этого софта состоит в его доступности. Освоить эту программу могут даже люди, далёкие от строительства и проектирования.

онлайн калькулятор с чертежами стропил, бесплатно!

Бесплатный онлайн калькулятор по расчету вальмовой крыши поможет определить угол наклона стропил, точное количество обрешетки и количество строительных материалов.

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой комментариев ниже.

Общие сведения по результатам расчетов

1. Угол наклона боковых стропил — Угол наклона крыши с боковой стороны строения. Для изменения угла наклона, измените высоту подъема либо ширину заложения. Система автоматически подскажет, подходит ли данный наклон для выбранного кровельного материала, соответствуя рекомендованным параметрам производителями данного материала.

2. Угол наклона вальмовых стропил — Угол наклона крыши со стороны вальмового ската.

3. Площадь поверхности крыши — Общая площадь кровли с учетом свесов.

4. Примерный вес кровельного материала — Нагрузка на стропильную систему крыши от кровельного материала.

5. Количество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.

6. Длина боковых стропил — Длина стропильной ноги с боковой стороны строения и с учетом свеса.

7. Длина вальмовых стропил — Длина стропильной ноги со стороны вальмового ската от карниза до конька с учетом свеса.

8. Длина диагональных (накосных) стропил — Длина так называемых ребер в количестве 4 штук.

9. Рекомендуемое сечение стропил — Рекомендуемое сечение рассчитывается автоматически, с учетом районных снеговых нагрузок, веса кровельного материала, шага стропил и других параметров. Для изменения данного параметра, измените шаг стропил, который по умолчанию равен 1 метру.

10. Количество боковых и вальмовых стропил — Количество всех стропил, необходимых для устройства стропильной системы. Без учета диагональных стропил в количестве 4 штук.

11. Объем бруса для стропил — Объем материала для стропильной системы в кубометрах.

12. Примерный вес стропил — Общая нагрузка от стропильной системы.

13. Количество рядов обрешетки — Перед расчетом обрешетки, обязательно уточните рекомендованные параметры обрешетки у производителей выбранного кровельного материала.

Устройство вальмовой крыши

Вальмовая конструкция – это сложная четырехскатная кровля, имеющая форму трапеции. С торцевой части кровли расположены скаты (вальмы), внешне их форма напоминает треугольник. В общей сложности крыша располагает 4 скатами – 2 боковых и 2 торцевых, и 4 ребрами (еще их называют диагональными стропилами).

Стропильная конструкция кровли имеет в своей основе сложный каркас. Центральные стропила из-за особенности своего устройства создают лишнюю нагрузку. Кроме того стропила обязаны выдержать снеговые и ветровые нагрузки (в районах с частыми снегопадами это вдвойне актуально).

При монтаже конструкция трудоемкая, но внешне выглядит более выигрышно, чем обычная двускатная кровля. Для отделки такого вида кровель можно использовать любой кровельный материал. При выборе покрытия важно учитывать особенности климатической зоны, в которой будет производиться строительство.

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из :

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Полезные схемы и таблицы при работе с вальмовой крышей:

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона .

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

1. Первая формула. которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA. обозначения аналогичны.
3. Для того, чтобы узнать значение длины вальмовых стропил. нужно вычислить квадратный корень из следующей формулы: d = h 2 + b 2 / 2. обозначения аналогичны.
4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a .

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Шаг стропил: правильный расчет

Значение расстояния, которое образуется между двумя стропилами называется шагом. Большая часть конструкций сделана таким образом, что шаг равен 1 м. Установлено и минимально допустимое значение такого параметра, равное 60 см.

Процесс расчета расстояния между стропилами выглядит следующим образом:

1. Изначально нужно выбрать ориентировочно предполагаемый шаг стропильной системы. Отталкиваться можно от вышеуказанных значений, т.е. расстояние равно 1 м.
2. Следующее значение, которое понадобится – это длина конька (ската).
3. После этого, длина стропила разделяется на ориентировочно выбранное значение шага. Полученный результат округляется до большего значения, после чего увеличивается на 1.
4. Последнее при расчете – это деление общей длины ската на значение из предыдущего пункта. Это и будет необходимое расстояние, которое нужно соблюдать в процессе установки стропильной системы .

На примере можно рассмотреть конструкцию. длина ската которого равна 12 м, а ориентировочно выбранное расстояние шага – 0,8 м:

1. 12 / 0,8 = 15. Если число в расчете получилось нецелым, то его следует округлить до ближайшего целого значения.
2. 15 + 1 = 16. Прибавка на единицу для более точных расчетов количества ног в конструкции.
3. 12 / 16 = 0,75 м. Это значение будет оптимальным расстоянием шага для стропильной конструкции.

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют :

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската.  В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой .

Достоинства и недостатки вальмовой крыши

Хоть расчет вальмовой крыши сложный,  это одна из самых популярных конструкций для частного дома. Она имеет ряд преимуществ:

• Обтекаемость кровельного покрытия;
• Жесткость конструкции;
• Отсутствие фронтонов

Вальмовая крыша также имеет ряд недостатков:

• Сложность расчетов и установки крыши;
• Большой отхода материала (особенно МЧ).

Таким образом, достоинств больше, а онлайн калькулятор с чертежами крыши в деталях поможет в ее расчёте.

Загрузка…

Понравилось? Поделись с друзьями!

калькулятор на крыше бедренной крыши онлайн 3D (стропили, ферма, угол, область)

также см.

Единицы длины:

DU

Технические чертежи Цвет:

CL

UHH.

жесткая (например, черепица или металлическая кровля)

US

Soft (например, мембранная кровя)

Высота крыши:

TH

Eave Overhang (SOFFIT):

002

Ширина здания:

HW

Длина здания:

HL

Толщина стены:

HC

Высота стены:

HC

Бердсмут.0007 RW

Толщина стропила:

RT

Страбы Рфтеров. DT

Боковая накладка:

DS

Толщина:

CT

08

Толщина:

LT

Распространение Battens.

Ширина:

SW

Длина:

SL

Нахлест (нахлест сверху):

008

СПОСОВАНИЕ:

SS

Выберите Рисунок:

• Диаграмма кадрирования крыши на высоте. Схема нарожников (левая сторона: №s5-s8, s9-s12, s21-s24, s29-32)
• Схема нарожников (правая сторона: №s1-s4, s13-s16, s17-s20, s25-28)
• Схема вальмовых стропил
• Схема обычных стропил
• Обрешетка, обрешетка (сторона вальмового конца)
• Обрешетка, рейка (основная сторона крыши)
• Стеновая плита или вырез нижнего прогона (угловое соединение)
• Схема материалов кровельного покрытия (вершина)
• Схема кровельного покрытия (основная крыша)

{{#isCovered} }

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Стеновая пластина, нижний прогон (сторона главной крыши)

Стеновая пластина, нижний прогон (сторона вальмового конца)

• Ширина: 15 cm

• Thickness:  15 cm

• Length:  570 cm

Building

• Building width:  600 cm

• Building Length:  1000 cm

• Высота стены: 400 см

• Толщина стены: 30 см

Крыва

• 17 3003333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333333330234

• Eave Overhang (Soffit): 50 см

• Угол крыши (PITE): 43,67 °

• . Beam)

  Coomon Rafter, King Common

  • Common Rafter Plumb Угол среза: 46,33 °

  • Обыкновенная плавная шарика.0233 494.77 cm

  • Rafter depth:  15 cm

  • Thickness:  5 cm

  • Actual rafter length (ridge plumb cut — tail cut):  480.45 cm

  • Rafter длина от конька до H.A.P (высота над птичьим ртом):  411,32 см

  • Длина от конькового отвеса до седалищного среза (нижняя сторона):  404,4 см ): 69,13 см

  • Плеймп (разрез каблука): 4,77 см

  • Сидень

  • Hip rafter plumb cut depth:  10.13 cm

  • Total rafter lumber length:  603.07 cm

  • Depth:  15 cm

  • Thickness:  5 СМ

  • Фактическая длина стропила (рубежная крыла — разрез хвоста): 592,95 см

  • Длина рафтера от гребне до H. A.P (высота над Birdsmouth): 33304.613. 500,8 см

  • Длина хвоста или карниза (задний срез — пяточный срез «птичий рот»):  88,33 см

  • Вертикальный срез (пяточный срез3): 9 9,02 см30234

  • Разрешка сиденья (уровень): 3,16 см

  • РАБОР БАКА БАКА ДЛЯ ВЕРНАЯ ДЛЯ ВРЕМЯ . Расстояние: 60 см

  • Угол среза в гнезде.4,77 см

  • Глубина гнезда Глубина: 15 см

  • Толщина: 5 См

  • Хвост. 4,77 см

  • Сиденье (уровень): 5 см

  • Глубина выреза нарожника — для соединения нарожника с вальмовым стропилом: 9,913 3

    234

    Кровяные баттены (Lath)

    • Угол среза BATTEN: 54,12 °

    • Бэттену.

    • Ширина: 10 см

    • Бэттенс. Расстояние: 30 см

    Кровяная подвеска

    СПАКТОР.0234

  • s 2:  60 cm

  • s 3:  60 cm

  Jack rafters length

  • s 1:  392.6 cm

  • s 2:  302.74 CM

  • S 3: 212,87 см

  • S 4: 123 CM

  . Common Rafters и KILL Common

4 и King Common Spacing

4 и KILL Common

4 и KILL Common

44 и KILL Common

44 9000 9000. 0194
