Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т. д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.
Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой.
Как рассчитать четырехскатную крышу: размеры основания, уклона ↑
Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют. Таким образом можно подсчитать общую площадь четырехскатной крыши.
Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.
Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.
При этом должны быть учтены также следующие показатели:
Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания. Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели
Проектирование и расчеты: делаем проект с помощью чертежа ↑
Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.
Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.
В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.
В свою очередь, на основе угла наклона выбирают материал для кровли:
Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.
С помощью вычислений определяют также:
д.При проектировании стропильную систему рассчитывают:
Особенности расчета нагрузки на стропильную систему ↑
Стропильная система находится под воздействием постоянных и временных нагрузок.
К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.
Совет
Параметр расчета снеговых нагрузок для средних широт страны по стандарту составляет 180 кг/м² на горизонтальную проекцию кровли. Накопившись, снеговой мешок может увеличить это значение до 400–450 кг/м². Для этих же регионов расчетный параметр для ветровых нагрузок – 35 кг/м².
При наклоне скатов более 60° не учитывается снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая.
Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.
Расчет вальмовой крыши: онлайн калькулятор ↑
Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.
Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции. Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .
Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:
Рассчитывая количество материала, помимо площади скатов, учитывается также:

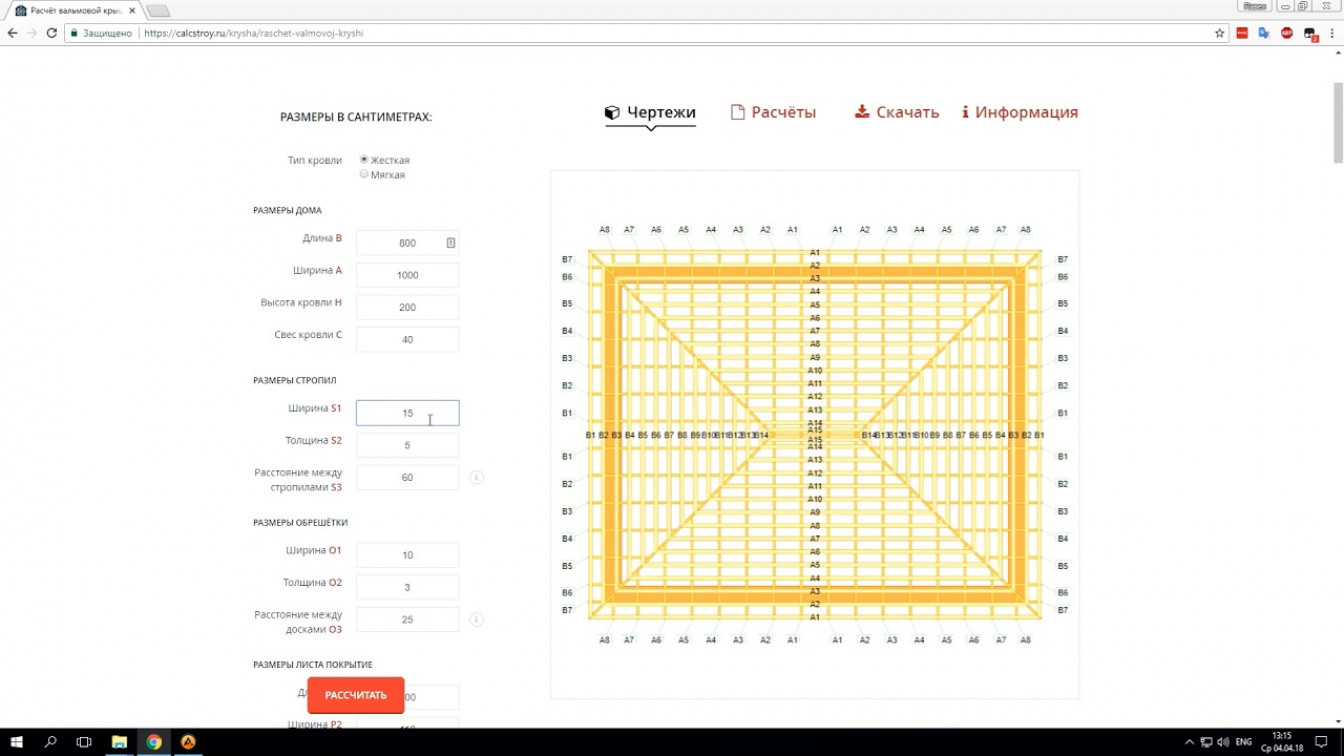

Посмотрите, как выполняется расчет вальмовой крыши онлайн калькулятором.
© 2023 stylekrov.ru
Расчет крыши — RASCHET.ONLINE
от raschet.online
Онлайн-конструктор рассчитает: размеры ступеней: — высота ступеней в мм., — глубина ступеней в мм., — высота подступенка в мм., — площадь всех ступеней в м², — площадь материала площадки в м². количество металлического профиля: — тетивы¹ в мм., — площадки в мм.
Нажмите на кнопку↑ для начала расчёта. Укажите необходимые размеры в миллиметрах X — … Читать далее
от raschet.online
Калькулятор рассчитает количество материалов (общую длину в мм. и объем пиломатериалов в м³ ), нарисует чертежи фермы и необходимые размеры деталей. Для расчета укажите размеры в миллиметрах X — длина фермы, Y — высота фермы, Z — толщина бруса, W — ширина бруса, S — количество вертикальных стоек, P — подкосы, N — показывать нумерацию … Читать далее
от raschet.online
Калькулятор для расчета шатровой кровли предназначен для: — расчета стропильной конструкции, — определения необходимого количества строительных материалов для стропил¹, — определения объема досок обрешетки², — расчета размеров деталей стропильной системы. Нажмите на кнопку↑ для начала расчёта. Укажите необходимые размеры в миллиметрах Y — высота крыши, X — длина дома, Z — ширина дома, C — … Читать далее
от raschet.online
Расчет кровельных материалов для мансардной крыши Онлайн калькулятор предназначен для расчета количества кровельного и подкровельного материалов, досок обрешетки и стропил для мансардной крыши.
Нажмите на кнопку выше↑ для начала расчёта. Важно! При расчете листовых материалов (ондулина, шифера или металлической черепицы) учитывайте, что конструктор считает по площади крыши. Например, 2,8 рядов умножает на 7,7 листов в … Читать далее
от raschet.online
Расчет кровельных материалов для односкатной крыши Калькулятор предназначен для расчета строительных материалов для односкатной крыши: количества листового материала (ондулин, шифер или металлочерепица), подкровельного материала (пергамин, рубероид), количества досок обрешетки и стропил: — ширину стропил¹ в мм.
, — толщину стропил в мм., — свес крыши в мм., — площадь крыши в м², — количество стропил и … Читать далее
от raschet.online
Расчет кровельных материалов для двухскатной крыши Онлайн расчет позволит узнать следующие параметры: — количество стропил , — длину стропил в мм., — ширину стропил в мм., — толщину стропил в мм., — объем материалов стропил в м³., — свес основной крыши в мм., — ширину основной крыши по стенам в мм., — высоту от начала … Читать далее
Рубрики Расчет крыши Метки Калькулятор расчета двухскатной крыши, Калькулятор расчета кровли двухскатной крыши, Калькулятор расчета стропил двухскатной крыши, Крыша двухскатная расчет онлайн, Онлайн расчет двухскатной стропильной крыши, Расчет двухскатной крыши, Расчет двухскатной крыши онлайн калькулятор, Расчет кровли двухскатной крыши, Расчет кровли двухскатной крыши онлайн калькулятор, Расчет площади двухскатной крыши калькулятор, Расчет стропил двухскатной крышиот raschet.online
Без стропил строительство крыши не сделать. При двухскатной конструкции крыши требуется рассчитать размеры стропил, углы среза и паза. По ширине дома, высоте от начала до конька крыши и ширине свеса производится расчет длины стропила, расстояния до паза. Так же калькулятор нарисует чертеж стропила с размерами. В онлайн-расчете стропил вы сможете сохранить расчет в закладки (нужно будет … Читать далее
Рубрики Расчет крыши Метки Расчёт стропилКалькулятор вальмовой крыши
Вальмовая крыша
Вальмовая крыша представляет собой прямоугольную крышу, имеющую скат со всех четырех сторон. Обычное бедро имеет одинаковый наклон со всех сторон, в то время как неправильное бедро имеет разные наклоны. скаты основной кровли и вальмовой кровли. Easy Rafters не рассчитывает полную четырехскатная вальмовая крыша, а скорее рассчитывает простые, вальмовые и нарожные стропила за один конец вальмовой крыши.
Расчет вальмовой крыши
Выберите вальмовую крышу из раскрывающегося списка «Тип крыши» или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать вальмовую крышу. В окне предварительного просмотра отображается вид в плане вальмовой крыши с размерами.Вкладка «Расчет»
Главный уклон
Введите или выберите уклон обычного стропила основной крыши. Уклон вальмового конца автоматически обновится, чтобы соответствовать основному уклону крыши.Наклон бедра
Чтобы рассчитать неравномерный откос, введите или выберите уклон конца откоса после того, как был введен основной уклон.Ширина здания
Введите общую ширину здания.
Основной выступ
Введите горизонтальный свес обычного стропила основной крыши, включая бордюр.Концевой выступ
Это поле отключено для обычных вальмовых крыш, так как свесы всегда будут одинаковыми. Для крыш неправильной формы выберите «Равномерно» или «Не равномерно» из раскрывающегося списка.Неравномерные вальмы по умолчанию будут иметь неравные свесы, так как простые и главные обычные стропила имеют разные наклоны. Выравнивание свесов предполагает смещение вальмового стропила вдоль основная или тазобедренная стеновая пластина и регулировка высоты тазобедренной стенки, чтобы компенсировать разница в вылете.
Высота каблука/вырез по седлу
Примите высоту пятки по умолчанию и размеры выреза седла, рассчитанные Easy Rafters или переопределить значения по умолчанию, заблокировав одно или другое и введя желаемое измерение.
Коррекция бедра
Выберите «Опустить бедро» или «Назад бедро» из выпадающего списка.Вальмовые стропила должны быть опущены или загнуты так, чтобы края стропила не мешали обшивке крыши. Опускание бедра опускает пятку вальмовых стропил, в то время как поддержка бедра включает скашивание верхних кромок вальмовых стропил.
Опущенные вальмы для неравномерных вальмовых крыш будут немного смещены от их центральной линии, чтобы
компенсировать различное количество падения, необходимого для основной и вальмовой крыш.
Вальмы с опорой для неравномерных вальмовых крыш будут иметь разные углы наклона для
основная сторона и сторона вальмового конца вальмового стропила.
Примечание. Смещение вальмы или углы наклона будут отображаться в вальмовом стропиле. вид сверху на вкладке Бедро и на чертеже детали на вкладке Угловой узел.
Расстояние между стропилами
Выберите расстояние между центрами из раскрывающегося списка. Расстояние используется для компоновки нарожных стропил на вкладке «Компоновка».Примечание. Расстояние также можно изменить на вкладке «Макет».
Размеры пиломатериалов
Введите или выберите размеры пиломатериалов для обычного стропила, вальмового стропила, коньковой доски и бордюрной доски. Размер обычного стропила также используется для простого стропила и нарожных стропил. Введите нулевую толщину конька или выберите «Без конька/прогона», если коньковая доска не используется.
Тип лицевой панели
Выберите Отвес или Квадратный разрез из выпадающего списка. (квадратный срез недоступен для неравномерных вальмовых крыш).Вкладки для чертежей
Общие
На вкладке «Общие» отображается вид сбоку обычного стропила вальмовой крыши с размерами.Король Коммон
На вкладке King Common отображается вид сбоку основного стропила вальмовой крыши с размерами.Бедро
На вкладке «Бальзам» отображается вид сбоку и вид сверху вальмового стропила вальмовой крыши с размерами.Основные домкраты
На вкладке «Главные домкраты» отображается вид сбоку и вид сверху стропильных домкратов вальмовой крыши с размерами.
для главной стороны вальмового стропила на неравномерной вальмовой крыше. Чертежи представляют все основные стороны
нарожные стропила и не включают общую длину, доступную на вкладке «Компоновка».Домкраты для бедер
На вкладке «Вальмовые домкраты» отображается вид с размерами сбоку и вид сверху стропильных домкратов вальмовой крыши. для стороны вальмового конца вальмового стропила на неравномерной вальмовой крыше. На рисунках представлены все стороны тазобедренного сустава. нарожные стропила и не включают общую длину, доступную на вкладке «Компоновка».Макет
На вкладке «Компоновка» отображается вид в плане вальмовой крыши, показывающий расположение и длина нарожных стропил.
Панель инструментов макета появляется под основной панелью инструментов.
когда выбрана вкладка «Макет», содержащая параметры, влияющие на макет
домкратных стропил основной крыши.Примечание: вальмовые нарожники всегда располагаются по центру от царга обычного стропила.
Интервал
Выберите межцентровое расстояние для всех нарожных стропил из раскрывающегося списка.Основная крыша Последняя общая
Введите расстояние от центра последнего обычного стропила основной крыши к центру самого длинного домкратного стропила основной крыши. Это поле отключено когда установлен флажок «По центру пика».По центру пика
Установите этот флажок, чтобы разместить главные домкратные стропила крыши по центру.
от точки вальмовой крыши и снимите этот флажок, чтобы разметить основные поддомкратные стропила крыши
используя измерение «Главная крыша последняя общая».При выборе этой опции главные домкратные стропила крыши будут выровнены с накатными стропилами на вальмовом конце, но может быть не по центру с основная крыша обычные стропила.
Включить выступ в длину домкрата
Установите этот флажок, чтобы включить свес в измерения длины домкрата и снимите флажок, чтобы не включать свес в длину нарожных стропил. Когда эта опция не отмечена, хвосты нарожных стропил можно оставить длинными,
защелкните меловую линию и отрежьте хвосты после установки, обеспечив
что лицевая панель совершенно прямая.
Обшивка
На вкладке «Обшивка» отображается вид в плане угла основной крыши и крыши с вальмовым концом. просматривается под углом, перпендикулярным плоскости крыши и показывающим все размеры и углы необходимо рассчитать и раскроить необходимую обшивку.Если длина обычного стропила или главного стропила больше, чем ширина цельного куска обшивки, а также размеры для сечение равно ширине стандартного куска обшивки (48 дюймов, метрическая 1220 мм).
Угловая деталь
На вкладке «Угловой узел» отображается детальный чертеж на виде в плане одного угла. вальмовой крыши, показывающий любое смещение вальмы, смещение вальмы и разницу в высоте стены.
3 Онлайн-калькулятор каркаса вальмовой крыши Бесплатные веб-сайты сайты
. Вальмовая крыша (или четырехскатная крыша) содержит загрузку откосов всех сторон к стенам. Это может быть четырехскатная пирамидальная крыша , у которой основание крыши квадратное, а стороны крыши идентичны, или другой тип вальмовой крыши , у которого основание представляет собой прямоугольник, а обращенные стороны идентичны. Вальмовая крыша содержит коньковую доску , вальмовые стропила, нарожники и обычные стропила . И эти сайты помогут вам рассчитать площадь крыши, подъем крыши, длину вальмового стропила, длину коньковой доски, общую длину стропила и т. д. Таким образом, можно получить представление о том, какими должны быть параметры для правильного проектирования каркаса вальмовой крыши. Большинство этих калькуляторов каркаса вальмовой крыши также позволяют сохранять выходные расчеты для последующего использования.
Один веб-сайт в этом списке также содержит функцию , показывающую график для каркаса вальмовой крыши.
Давайте проверим эти бесплатные калькуляторы каркаса вальмовой крыши один за другим.
Калькулятор каркаса вальмовой крыши
Калькулятор каркаса вальмовой крыши (от Blocklayer.com) — один из лучших вариантов в этом списке. Вы можете добавить много деталей, и на их основе будет создан результат. Одной из уникальных особенностей этого веб-сайта является то, что он также генерирует график для каркаса вальмовой крыши . На этом графике вы можете проверить длину и ширину крыши, общие участки, расстояние между стропилами, общий подъем крыши, конек и т. д.
Вы можете ввести вводимые данные, например:
- Длина стены.
- Расстояние между стропилами.
- Толщина бедра.
- Толщина стропила.
- Сегменты крыши.
- Угол крыши.
- Глубина хребта.
- Свес (уровень).
- Расстояние между стропилами (равное или точное расстояние).
- Глубина стропила.
- Деталь лианы и др.
Введите данные и используйте кнопку Calculate для получения результатов. Помимо создания графика, он показывает детали того, что вам нужно. Например, он покажет, что вам нужен 1 конек указанного размера, обычные стропила, лианы и многое другое. Вы также можете сохраните свой расчет онлайн , что является еще одной полезной опцией. Таким образом, этот калькулятор каркаса вальмовой крыши предоставляет довольно хорошие возможности.
Myrooff.com
Myrooff.com поставляется с простым, но полезным калькулятором вальмовой крыши. Вам просто нужно ввести такие данные, как длина крыши, угол крыши (в градусах), ширина крыши, тип метрической системы (футы, метрическая система или дюймы) и конечная метрическая система (дюймы, метрическая система или футы).
После ввода данных вы получите результат.
Вы увидите требуемую длину коньковой доски, площадь крыши, длину вальмового стропила, подъем крыши, общую длину стропила, исходя из введенных вами значений. Это все, что делает этот сайт. Других и дополнительных опций нет. Доступны только основные параметры.
Planetcalc.com
Planetcalc.com (домашняя страница) также является хорошим вариантом для быстрого расчета длины вальмового стропила, длины коньковой доски, площади крыши, угла крыши, общей длины стропила и объема. Просто укажите детали, такие как длина основания крыши, ширина и подъем крыши, чтобы получить результаты. Вы также можете установите точность расчета с помощью ползунка, после чего выходные данные отобразятся соответствующим образом.
Функция сохранения расчета также присутствует, но для этого необходимо зарегистрироваться бесплатно. Вы также можете поделиться своим расчетом, опубликовав комментарий на странице сайта.
