Вес арматурной сетки. Смотрите таблицы и формулы с примером расчета

Арматурная сетка – это строительный элемент, изготовленный из специальной рифленой проволоки, которая зафиксирована сваркой в точках пересечения с образованием характерных квадратных ячеек.

Кто хотя бы один раз видел уже не перепутает. Сетка предназначена для армирования элементов из бетона и служит для обеспечения прочности всей конструкции.

Стандартные размеры арматурной сетки

Изготавливается сварная сетка из металлических прутьев, общий диаметр которых составляет от 3 до 40 мм. Подразделяется на легкие и тяжелые виды, при этом первые обладают диаметром прута до 10мм., а вторые от 12мм соответственно.

Рассматривая размеры их ячеек, невооруженным глазом можно заметить разницу, которая составляет от 0,5 см и доходит до 2,5 см.

Арматурная сетка может быть изготовлена большой площади и достигает длины в 12 метров, при минимальном значении от одного метра. Максимальный габарит в ширину составляет 240 см, при минимальном значении в 50 см

.

Таблица геометрических характеристик сварных сеток ТУ 14-4-1284-84

Наименование сетки сварной Номинальный размер ячейки по осям проволоки, мм Номинальный диаметр проволоки до оцинкования, мм Ширина сетки по осям крайних проволок, мм Теоретическая масса 1м2 сварной сетки, кг
по основным проволокам по уточным проволокам непокрытой оцинкованной
16х24 16 24 2,0 912 2,590 2,590
16х24 16 24 2,0 992;1024 2,620 2,970
16х48 16
48
2,0 896;992 2,100 2,360
24х24 24 24 2,0 912;1128 2,080 2,340
24х48 24 48 2,0 984 1,590 1,790
24х48 24 48 2,0 1128 1,56 1,76
24х48 24 48 2,0 1416 1,570 1,770
32х48 32 48 2,0 1120 1,320 1,490
32х24 32×24 16×24 2,0 912 2,390 2,710
25х12,5 25 12,5 2,0 1500 2,1
25х25 25 25 2,0 1500 2,04
25х50 25 50 2,0 1500 1,56
50х50 50 50 2,0 1500 1,1
50х75 50 75 2,0 1500 0,85
25х12,5 25 25 1,8 1500 2,5
25х25 25 25 1,8 1500 2,04
25х50 25 50 1,8 1500 1,56
50х50 50 50 1,8 1500 1,1
50х75 50 75 1,8 1500 0,85
12. 7х12.7 12.7 12.70 1,0 1500 0,85

Классификация сеток для армирования

Виды арматурных изделий:

а — плоская сетка

б, в

— плоские каркасы

г — пространственный каркас

д, е — пространственные каркасы таврового и двутаврового сечений соответственно

ж — гнутая сетка

з — пространственный каркас, гнутый из сеток

и — закладные детали

Арматурная сетка подразделяется на два основных подвида представленных ниже:

1. По изначальному расположению рабочей арматуры.

  • Рабочая арматура идет в одном направлении, и распределена в другом (рабочими могут быть как продольные, так и поперечные полосы).

  • Рабочая арматура выполнена в обоих направлениях.

2. По диаметру вертикальных и горизонтальных

стержней.

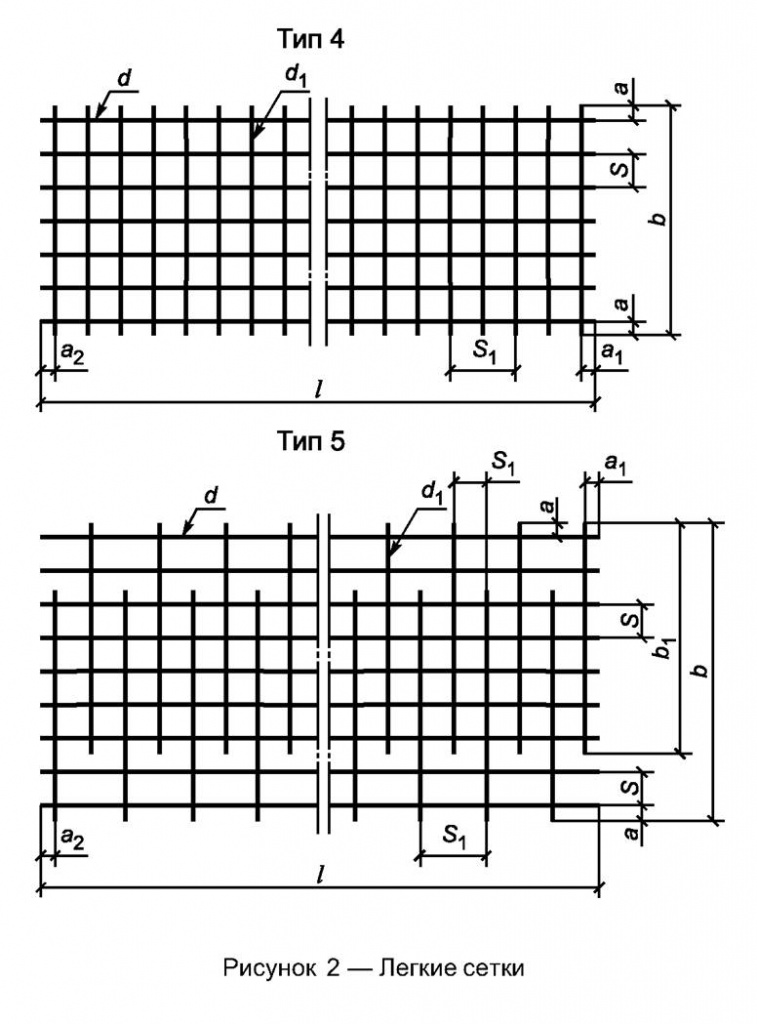

К тяжелым видам относят сетки с диаметром свыше 12 мм. К легких относят все прочие сетки, которые находятся в диаметре от 3 до 10 мм включительно.

В целях увеличения срока службы, этот строительный элемент может быть оцинкован или обработан полимерами, которые несут защитную функцию и препятствуют образованию коррозии.

Условные обозначения. Как правильно прочитать маркировку?

В данный момент принята единая стандартная маркировка для обозначения типов арматуры:

  1. АI (горячекатаная гладкая, римская цифра I обозначает уровень прочности)

  2. АII, АIII, АIV. AV, AVII (горячекатаная ребристая)

  3. AT III, AT IV, AT V, AT VI (горячекатаная термически упрочненная)

  4. В-1 (холоднокатаная с круглым сечением)

  5. ВР-1 (холоднокатаная с периодическим профилированием)

Пример расшифровки

«100х100х5» это сетка с размером ячеек 100 на 100 мм, изготовленная из 5-миллиметровой рифленой проволоки ВР-1.

Как рассчитать вес материала

Самый простой вариант для определения веса арматурной сетки — это воспользоваться таблицей в которой все уже «посчитано за вас».

Диаметр, мм

Площадь сечения, см²

Вес, кг/ м³

Класс стали

3

0,071

0,055

Обыкновенная и высокопрочная проволока

4

0,126

0,098

Обыкновенная и высокопрочная проволока

5

0,196

0,154

Обыкновенная и высокопрочная проволока

6

0,283

0,222

A-III, обыкновенная и высокопрочная проволока

7

0,385

0,302

A-III, обыкновенная и высокопрочная проволока

8

0,503

0,395

A-III, обыкновенная и высокопрочная проволока

9

0,636

0,499

A-III

10

0,785

0,617

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

12

1,131

0,888

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

14

1,539

1,208

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

16

2,011

1,578

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

18

2,545

1,998

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

20

3,142

2,466

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

22

3,801

2,984

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

25

4,909

3,853

A-II, A-III, A-IV, Aт-IV, A-V, Aт-V, Aт-VI

28

6,158

4,834

A-II, A-III, A-IV

32

8,042

6,313

A-II, A-III, A-IV

36

10,18

7,99

A-II, A-III

40

12,56

9,87

A-II, A-III

Таблицы перевода м

2 в кг
Сетка сварная ТУ 14-4-1284-88
Размер ячейки х Ø пров Вес 1кв. м. в кг.
16х24 светл 2,48
16х48 светл 1,99
24х48 светл 1,5
32х48 светл 1,25
32×24, 16×24 2,26
24х24 светл 1,97
16х24 оцинк 2,81
16х48 оцинк 2,24
24х48 оцинк 1,7
32х48 оцинк 1,41
32×24+16×24 2,57
24х24 оцинк 2,22
ТУ 127500-245-00187211
48х2.0 светл 1,01
Сетка сварная арматурная ТУ 14-4-184-93
Размер ячейки х Ø пров Вес 1кв.м. в кг.
48x48x4.0 4,24
96x96x4. 0 2,17
192x96x4.0 1,68

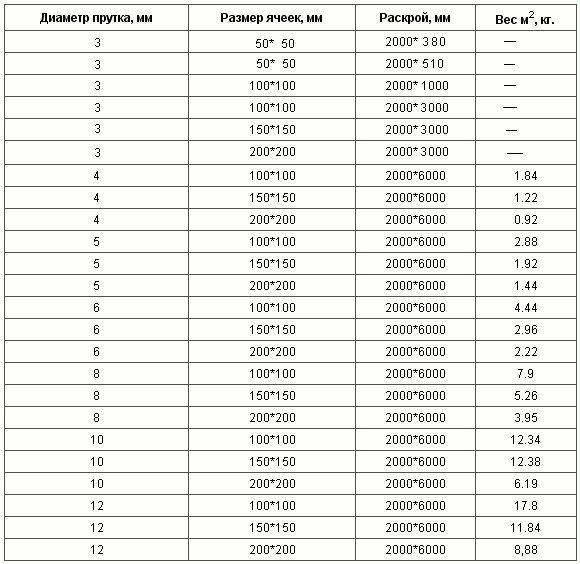

Cетка сварная из проволоки ВР-1 и арматуры В500С в картах (листах) раскроем 2000х6000 мм
Диаметр прутка, мм Размер ячеек, мм Раскрой, мм Вес м2, кг.
4 100*100 2000*6000 1.84
4 150*150 2000*6000 1.22
4 200*200 2000*6000 0.92
5 100*100 2000*6000 2.88
5 150*150 2000*6000 1.92
5 200*200 2000*6000 1.44
6 100*100 2000*6000 4.44
6 150*150 2000*6000 2. 96
6 200*200 2000*6000 2.22
8 100*100 2000*6000 7.9
8 150*150 2000*6000 5.26
8 200*200 2000*6000 3.95
10 100*100 2000*6000 12.34
10 150*150 2000*6000 12.38
10 200*200 2000*6000 6.19
12 100*100 2000*6000 17.8
12 150*150 2000*6000 11.84
12 200*200 2000*6000 8,88

Если таблиц нет под рукой, то вес можно узнать путем несложных расчетов.

  • 1 метр арматуры = 1 м x (0,785 x Д x Д)

  • В скобках площадь окружности. Д — диаметр.

  • Удельный вес =7850 кг/м³

Для того, чтобы получить вес необходимо умножить объем на удельный вес.

Пример расчета

Считаем объем: 1 м x (0,785 x 0,012 м x 0,012 м) = 0,00011304 м³

Считаем вес: 0,00011304 м3 x 7850 кг/ м³ = 0,887 кг

Результат полученный выше, будет идентичен с табличными данными, которые можно использовать в рамках «работы над ошибками».

Также нельзя не упомянуть специализированный онлайн калькулятор «LotServisCalc«. Удобный сервис позволяет получить данные буквально в несколько кликов. Он максимально быстро просчитает вес не только для арматурной сетки, которая там отмечена как сварочная, но и для любой другой.

Сфера применения армирующего каркаса

Арматурная сетка обеспечивает кратное увеличение прочности любой конструкции, которая предполагает ее использование. Ключевыми задачами при строительстве считаются армирование фундамента и придание большей прочности стенам — создание своеобразного стенного каркаса. что обеспечивает долгосрочность эксплуатации всего строения.

  • Армирование быстро разрушаемого дорожного полотна.

  • Для армирования при кладочных работах.

  • Для усиления фундамента.

  • Для повышения характеристик и укрепления теплоизоляции.

  • Для выравнивания и максимального укрепления изначального напольного покрытия.

  • Для укрепления стен при работах со штукатуркой.

  • Используется также, и в сфере по изготовлению перегородок как в частных домах, так и в квартирах.

Нестандартное использование материала:

Голь на выдумку хитра. Наверняка Вы и сами неоднократно отмечали арматурную проволоку использованную вовсе не для армирования. Как правило это происходит, когда остается рулон после строительства и нужно пустить его в дело. Вот некоторые примеры:

  • Некоторые умельцы используют арматуру при возведении клеток для домашних животных.

  • А также используют арматурную сетку для изготовления разнообразных мелких деталей в виде мышеловок или фидеров (специальная кормушка для рыб).

  • Когда ничего лучше не нашлось под рукой, используется как заграждение для вентиляционных труб и отверстий.

  • и т.д.

Спасибо, что прочитали материал до конца. Не нашли то, что искали или знаете как сделать эту статью лучше? Напишите нам!

Как рассчитать сетку арматурную – простые способы

Для того чтобы значительно повысить прочность монолитных бетонных сооружений используется специальная арматурная сетка. Чтобы правильно выполнить все необходимые монтажные операции вам потребуется знать, как рассчитать сетку арматурную. Если вы не будете знать вес материала, его длину и значение величины нагрузок, которое сможет выдержать конструкция, то никогда не сможете выполнить правильное армирование.

Неправильное укрепление железобетонных конструкций может привести к серьезным последствиям. Будут появляться трещины, срок эксплуатации значительно снизится, иногда это может привести к разрушению здания или сооружения.

В данной статье мы подробно разберем все вопросы, касающиеся расчетов и подбора необходимого материала при строительстве различных объектов.

Зачем необходимо выполнять расчеты

Для начала необходимо разобраться, зачем вообще выполняют процедуру армирования железобетонных конструкций различного назначения. В первую очередь, это необходимо для того чтобы сделать строительный объект более прочным и монолитным. Сетка будет стягивать бетон, повышая тем самым жесткость. Это позволит выдерживать большие нагрузки, а также увеличится срок эксплуатации.

Процедура армирования достаточно сложная и требует высокой точности. Поэтому перед началом укрепления бетонных конструкций потребуется выполнить все необходимые расчеты основных показателей и характеристик. Это поможет не только правильно подобрать необходимый материал, но и значительно сэкономить. Вы будете точно знать, какое количество соответствующей продукции следует приобрести.

Разные строительные конструкции (пол, межэтажные перекрытия, стены, опоры, плиты и т.д.) требуют укрепления. В зависимости от этого выбирается конкретная схема армирования. Данная схема включает в себя ряд правил и основных положений, в соответствии с которыми будет выполняться монтаж и сборка металлической сетки. Соответственно и подсчеты основных параметров будут выполняться разными способами.

Как рассчитать сетку арматурную — основные параметры для расчета

Необходимо будет определить следующие параметры:

  1. Точное количество армирующей сетки;
  2. Полную массу (вес) необходимых изделий;
  3. Принцип укладки сетки;
  4. Несущую способность и максимально допустимые внешние нагрузки.

Если требуется укреплять фундамент здания, то в этом случае должен быть как продольный, так и поперечный укрепляющий слой, которые укладываются на определенном расстоянии друг от друга. Сетка обладает стандартными размерами, которых не всегда хватает, чтобы покрыть всю площадь основания. Поэтому приходится соединять несколько изделий, в результате чего появляются места стыков. Для качественного соединения стыков используется стальная проволока.

Если выполняется армирование межэтажного перекрытия, то здесь будет достаточно уложить два слоя, и соединить их в строго параллельном положении при помощи качественной проволоки. В случае со стенами здания или фундаментом ленточного типа, укрепляющий каркас может состоять из трех слоев. При армировании колонн и опор различного типа, каркас укладывается и соединяется в круглом или прямоугольном положении.

Размер ячеек, ммРаскрой, мВес м2, кг.
100*100*42*61. 84
150*150*42*61.22
200*200*42*60.92
100*100*52*62.88
150*150*52*61.92
200*200*52*61.44
100*100*62*64.44
150*150*62*62.96
200*200*62*62.22
100*100*82*67.9
150*150*82*65.26
200*200*82*63.95
100*100*102*612.34
150*150*102*612.38
200*200*102*66.19
100*100*122*617.8
150*150*122*611.84
200*200*122*68,88

6 параметров, которые стоит учитывать при подборе сетки

Определение основных характеристик поможет не только посчитать свои затраты, но и понять какая продукция в каждом конкретном случае подойдет лучше всего. Металлическая сетка выбирается в зависимости от схемы армирования и особенностей строительного объекта.

Существует шесть основных параметров, которые стоит учитывать при подборе сетки:

  • Диаметр стальных прутков, из которых изготавливается изделие;
  • Соответствующий класс продукции;
  • Значения предельных нагрузок;
  • Значения массы и длины изделия;
  • Конкретное место монтажа и форма железобетонной конструкции;
  • Цена продукции.

Диаметр стержней будет являться одним из самых главных показателей, на которые стоит обращать внимание в первую очередь. От этого показателя будет зависеть количество воспринимаемых нагрузок, а, следовательно, и прочность конструкции. Чем толще будут стержни сетки, тем больше нагрузок она способна выдержать. Диаметр будет влиять и на другие показатели. Например, чем больше он будет, тем больше будет масса и цена.

Для укрепления сильно нагруженных плит и оснований используется продукция с толщиной прутков от 13 до 30 миллиметров. Элементы зданий или сооружений, которые не подвергаются большому воздействию внешних сил, могут армироваться сеткой с диаметром прутьев от 8 до 12 миллиметров. В некоторых случаях используются комбинированные варианты, когда сетка с разными толщинами применяется в одной железобетонной конструкции.

Как рассчитать сетку арматурную

Расчет арматурной сетки подразделяется на два основных этапа. На первом этапе выполняется расчет нагрузок, которые будут воздействовать, а на втором этапе определяется какое количество продукции необходимо.

Определение нагрузок поможет понять, сколько веса сможет выдержать готовая конструкция, а также какие силы и в каких местах будут оказывать влияние. На основе полученных данных выбирается сетка соответствующего размера. Только после этого можно приступать к определению необходимого количества металлических изделий.

Первый этап расчетов является достаточно сложным и требует профессиональных навыков и знаний. Здесь применяются специальные формулы с учетом множества дополнительных коэффициентов. Если вы не обладаете достаточными знаниями, то эту работу лучше всего доверить подготовленным специалистам. При возведении крупных зданий или сооружений различного назначения все необходимые расчеты выполняются на этапе проектирования.

Расчет необходимого количества материала

После того, как все необходимые показатели будущего армирующего каркаса были определены на первом этапе, можно приступать к определению необходимого количества материала. Здесь нет ничего сложного, все, что вам понадобится так это обычный калькулятор и листок бумаги. Зная геометрические размеры каркаса и стандартные размеры листов сетки, которые продаются, можно высчитать нужное количество материала.

С полученным результатом вы уже можете идти к продавцу и заказывать то количество, которое необходимо для изготовления железобетонной конструкции. В этом случае у вас никогда не останется лишней арматуры, плюс вы немного сэкономите на этом.

Таблица расчета сетки арматурной:

  • 1 метр арматуры = 1 м x (0,785 x Д x Д)
  • В скобках площадь окружности. Д — диаметр.
  • Удельный вес =7850 кг/м³

Если хотите получить вес, то вам необходимо умножить объем на удельный вес.

Пример

Считаем объем: 1 м x (0,785 x 0,012 м x 0,012 м) = 0,00011304 м³

Считаем вес: 0,00011304 м3 x 7850 кг/ м³ = 0,887 кг

Как и для чего выполняется расчет веса

Определение веса сетки для армирования выполняется для того чтобы понять, сколько будет весить готовый строительный объект. Этот параметр также будет очень важен при выборе способов доставки продукции на строительную площадку.

Для начала необходимо узнать диаметр стержней, из которых изготовлена сетка и геометрические размеры ячеек. Имеются специальные таблицы, в которых указан вес изделия в зависимости от вышеперечисленных параметров.

Если выполнялся индивидуальный заказ на изготовление сетки нестандартных размеров, то вычислить вес данной продукции по таблице вы не сможете, потому что она учитывает только стандартные размеры. В этом случае необходимо будет использовать специальные формулы для расчета. Если вы не хотите заниматься этим самостоятельно, то можете делегировать задачу опытным профессионалам, которые в короткие сроки все рассчитают.

Что такое калькулятор подбора

На просторах интернета вы можете встретить различные онлайн калькуляторы, которые помогают определить все необходимые параметры в несколько кликов. Это специально запрограммированные алгоритмы. Для расчета потребуется указать базовые параметры, и программа выдаст вам результат.

Существуют два типа калькуляторов. Первый тип помогает определить нагрузки, а второй – выполнить расчет веса и стоимости металлопроката. Калькулятор нагрузок дает только общее представления, но никак не точные данные. Поэтому использовать его для составления проекта нельзя. Точные значения нагрузок должны рассчитываться только опытными людьми и с помощью специальных формул и алгоритмов.

Калькулятор веса и цены вы можете использовать в полной мере. Он выдает достаточно точные показатели. У программы имеется несколько полей для заполнения. В них указываем толщину стержней, размеры ячеек и стоимость одной тонны конкретной продукции. Если армировать приходится конструкции достаточно сложной формы, то сетку придется резать. В этом случае необходимо учитывать добавочный процент. В большинстве случаев это не более 5 процентов.

После того, как вы заполнили все поля, нажимаем на кнопку расчета, и калькулятор выдаст вам показания веса материала и общую стоимость. Найти подобные программы в интернете очень легко, достаточно просто ввести в поисковую строку соответствующий запрос.

Для качественного укрепления различных железобетонных конструкций (пол, перекрытия, плиты, блоки, опоры, мосты и т. д.) необходимо знать, как рассчитать сетку арматурную. Данная процедура состоит из нескольких этапов, которые необходимо последовательно выполнить. Каждый из этих этапов мы подробно разобрали в статье.

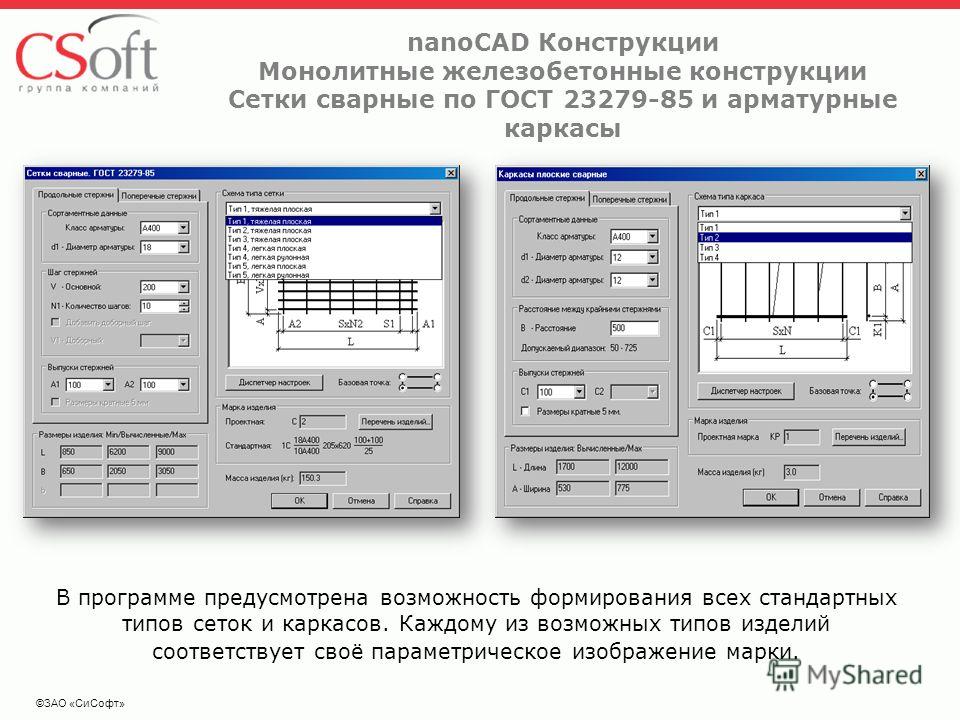

Масса арматурной сетки по ГОСТ 23279-85;CKmeshMass;MeshMass — презентация simpleCalculations.com

Данный расчет позволяет определять теоретическую массу сетки из стержней круглого поперечного сечения с постоянным шагом этих стержней в продольном и поперечном направлениях в обозначениях и основных конструктивных принципах, изложенных в ГОСТ 23279-85* «Сетки арматурные сварные для железобетонных конструкций». Расчетная программа запрашивает основные конструктивные размеры, описывающие данную конструкцию, что позволяет задавать в расчет значения, отличные от жестких требований ГОСТ по размерам стандартных сеток. Однако программой не производится расшифровки принятого в ГОСТ обозначения стандартных сеток, и не предоставляется возможности определения масс легких сеток типа 5, предусмотренного указанным государственным стандартом.

Технически расчет выполнен одноэтапным, без необходимости привлечения сервеных ресурсов для его проведения. По необходимым параметрам задаваемым пользователем в соответствующих полях формы исходных данных результат вычисляется сразу и выводится в соотвествующем разделе той-же страницы. Одновременно выполняется построение схематического изображения получаемой по задаваемым исходным данным конструкции с указанием всех определящих размеров. В случае необходимости может быть получен подробный отчет и файл с подготовленным к печати документом.

Далее поясним подробнее следующее:

Как известно, данный нормативный документ непосредственно не определяет методики вычисления мвсс арматурных сеток, однако он довольно точно описывает основные принципы конструирования. Именно на этих конструктивных принципах и построен алгорит данной расчетной программы. Кроме этого позаимствована система обозначений определяющих геометрических размеров. Размерные ограничения по габаритности сеток, используемых диаметров стержней и шаг их разположения установленные ГОСТ нашей расчетной программой соблюдены лишь формально и не столь строго ограничиваются.

Форма исходных данных содержит следующие два подраздела:

Определяющими размерами для данного расчета являются диаметры стрержней, величины отступов, габаритные размеры и шаги расположения стержней в продольном и поперечном направлениях.

В общем виде все это выглядит примерно так:

рис.1. Пример заполнения блока геометрических параметров при задании исходных данных

По задаваемым пользователем размерам строится схематическое изображение получаемой конструкции в относительном масштабе исходных величин, и указываются все определяющие размеры. Также на данной схеме в нижнем левом углу указывается масса получившейся сетки.

Расчетной программой предоставляется возможность задания плотности материала конструкции сетки для определения ее массы.

рис.2. Пример заполнения блока характеристик используемых материалов при задании исходных данных

После проведения расчета результат может быть представлен следующими тремя способами.

При изменениии одной или нескольких величин исходных параметров вычисление и перевычисление нижеприведенного результата происходит автоматически сразу после внесения изменений. Результат представляется в нижеприведенной форме отдельным блоком на одной странице с исходными данными.

рис.3. Пример блока с результатом вычисления расчетной нагрузки от собственного веса изолированного трубопровода

Как видите, кроме собственно искомой результирующей величины, в данном блоке также представлены результаты некоторых промежуточных вычислений, например, такие величины как число стержней в отдельных направлениях.

Кроме этого, при вызове встроенного калькулятора открывается возможность проверки и перевычисления представляемых величин через этот калькулятор, которой в дополнение представит Вам на ознакомление более точный и подробный результат.

рис.4. Пример проведения перевычисления одной из разультирующих величин во встроенном калькуляторе

В случае необходимости программа может составить текст полного отчета о проведенном расчете с подробным описанием всех проведенных вычислений и операций с возможностью интерактивной проверки арифметических вычислений. Подробнее о том, что представляет собой данная возможность и как с ней работать смотрите, пожалуйста, в этом разделе.

В соответствии с текстом полного отчета может быть получен и документ в формате docx. Подробнее об этой возможности можно почитать здесь

Дата последнего изменения страницы: 19 февраля 2017 г. в 19:35

Сетка сварная арматурная — технические характеристики, вес, сортамент

Вес арматурной сетки 100х100х4

Вес сетки из арматуры

Вес арматурной сетки. Сам по себе бетон – материал очень прочный и универсальный. Любое строительство, начиная от самых незначительных и заканчивая масштабными работами, не обходится без использования именно этого материала. Но бетон должен обязательно армироваться, и используют для этого специальные прутья – сетки. При работах необходимо делать расчет не только бетонной смеси, но и массу арматурной сетки тоже учитывают.

Чаще всего слово «бетон» звучит, когда речь идёт о фундаментной основе. Ведь бетонная отливка – это достаточно прочно и надёжно. Этот материал прекрасно выдерживает давление. Но давление – это не единственный фактор, который влияет на прочность и срок службы фундамента.

Металлический каркас можно сформировать многими различными способами. Обычно металлические прутья, наложенные один на другой, связываются в точке пересечения с помощью проволоки или сварки. Сколько именно нужно прутьев на конструкцию поможет узнать вес сетки, именно по нему делается расчет материала.

Арматурная сетка

Удобным и практичным выходом из положения может быть арматурная сетка. Использование арматурной сетки существенно повышает прочность, и качество бетонной отливки, так как она изготавливается промышленно и ширина шага сетки одинаковая. Для изготовления арматурной сетки, используют прутья или металлическую проволоку. Прутья имеют большое сечение.

Проволоку или прутья раскладывают по тому же принципу и в точках пересечения закрепляются с помощью сварки точечно. Шаг сетки – чётко определённый по размеру.

Виды и различия арматурной сетки

Арматурная сетка разделяется в зависимости от толщины материала, который используют для её изготовления и точности сварочных работ.

Арматурная сетка, которая изготовлена из проволоки имеет условное название «тонкая», а сетка и металлических прутьев условно называется «толстая». В зависимости от материала, сетка поступает в продажу в виде пластин, если говорить о «толстой» и в виде рулонов, если говорить о «тонкой».

Помимо различий в материалах и типах сварки, арматурная сетка имеет различия в форме ячеек. Ячейки могут быть в форме квадрата или прямоугольника. Всё зависит от её предназначения и типа выполняемых работ.

Также предприятия включают в обработку арматурной сетки различные типы дополнительных покрытий. Например, оцинкованная сетка. Она прослужит гораздо дольше обычной и спектр её возможностей шире. Она подойдёт и для наружных работ, и для изготовления изгородей, заборов.

Часто необходимо знать вес будущей конструкции с использованием арматурной сетки, или же узнать вес материала для транспортировки. Когда нужно произвести расчеты, необходимо знать диаметр прутьев, величину шага сетки и форму ячеек. Чтобы облегчить расчеты, можно использовать online калькулятор для расчета веса арматурной сетки.

Вес арматурной сетки 100х100х4
Вес арматурной сетки необходимо высчитывать в тех случаях, когда предстоит проводить работы по армированию фундамента. При изготовлении ее применяют прутья.

Источник: delaydachu.ru

Вес сетки сварной, кладочной из арматурной проволоки ГОСТ 6727-80

Вес проволочной арматуры ГОСТ 6727-80

Арматурная проволока ГОСТ 6727-80 в зависимости от механических свойств подразделяется на обыкновенную и высокопрочную, а по форме поверхности — на гладкую и периодического профиля.

Обыкновенную арматурную проволоку (ГОСТ 6727—80*) изготовляют из низкоуглеродистой стали. Диаметр проволоки d = 3, 4 и 5 мм. Весь сортамент может быть двух классов: B-I — гладкая, Вр-1 — периодического профиля. Арматурная про волока хорошо сваривается, что позволяет использовать ее в составе арматурных изделий (армосеток).

Периодический профиль Вр-I образован диаметрально расположенными на ее поверхности вмятинами. Размеры рифов (вмятин) зависят от диаметра проволоки. Глубина вмятин h составляет 0,15…0,25 мм, шаг s — 2…3 мм, длина выступа b — 0,6…1 мм.

Из проволоки класса Вр-I изготовляют сварные сетки и каркасы, которые используют в качестве не-напрягаемой рабочей арматуры, из гладкой профиля B-I — только конструктивную арматуру. Про волока холоднотянутая, двухстороннего периодического профиля изготавливается из низкоуглеродистых сталей марок Ст 1-3 пс, кп с содержанием углерода не более 0.22%.

Как пользоваться таблицей удельного веса проволоки стальной? Например, нам нужно определить вес проволоки длиной 100 метров при размере диаметра 3 мм. Для проведения расчета нужно удельный вес (плотность) умножить на величину погонных метров, т. е. формула примет вид 0,052х100 = 5,2 кг. Или наоборот, вес бухты проволоки 4мм составляет 10 кг, тогда определим длину погонных метров разделив значение массы бухты на линейную плотность: 10/0,052 = 192,3 метра. Для подсчета веса и длины проволоки маленьких диаметров и больших длин (например вязального провода 0,8 мм, 1,2 мм, 2,2 мм в бухтах для вязки арматуры) можно воспользоваться таблицей ниже.

Таблица весов и длин проволоки

Условное обозначение проволоки включает ее номинальный диаметр в мм, класс арматуры и номер стандарта, например: проволока 5 Вр-l ГОСТ 6727—80. Номинальный диаметр периодического профиля соответствует ее диаметру до профилирования.

Вес 1 м2 сетки: арматурной, кладочной, дорожной

Необходимость определить значение веса сетки возникает при покупке стройматериалов строительной компании и выборе грузоподъемности автотранспорта, необходимого для транспортировки. Фактическая масса ничем не регламентируется и зависит от вида используемой проволоки плюс размеров полотен – чем больше их габариты и толщина проволоки, тем больший имеет сетка вес.

Кладочная сетка по ГОСТ имеет свой определенный, установленный образцом, размер. Также важную роль играет ширина ячеек строительной сетки. Эти размеры зависят от изначального назначения сетки и длины целого рулона. Стандартные карты имеют определенный размер: кладочные сетки 0.25х2, 0.38х2, 0.5х2 и 0.64х 2 метра. Сетка для армирования гораздо больше: 2х3, и 2х6 метров. Диаметр сетки по ГОСТу достигает шести миллиметров, длина до шести метров, а ширина – до двух метров. Эти показатели могут отличаться, но не разительно, без сильных отклонений в параметрах.

Укажем, для примера, некоторые параметры и типоразмеры ячеек кладочной сетки из разной арматурной проволоки:
• 3Вр1, вес 1 м² — 2,21 кг, размер ячейки — 50×50 мм (мелкоячеистая),
• 3Вр1, вес 1 м² — 0,99 кг, размер ячейки — 100×100 мм,
• 3Вр1, вес 1 м² — 0,72 кг, размер клетки — 150×150 мм,
• 4Вр1, вес 1 м² — 3,62 кг, размер клетки — 50×50 мм,
• 4Вр1, масса 1 м² — 2,02 кг, типоразмер ячейки -100×100 мм,
• 4Вр1, масса 1 м² — 1,24 кг, типоразмер ячейки -150×150 мм.

Размер ячеек сетки по ГОСТу, в зависимости от размеров ее в целом, могут быть 50, 100, 150, 200 миллиметров: 50х50х2, 50х50х3, 50х50х5, 100х100х3, 100х100х4, 100х100х5, 100х100х6, 150х150х3, 150х150х4, 150х150х5,150х150х6, 200х200х4, 200х200х5, 200х200х6.

Для определения теоретического веса сетки арматурной можно использовать готовые таблицы или можно рассчитать по формуле вручную. Для этого рассчитывают вес одного прутка арматуры длиной 1 м и умножают на количество прутов в квадратном метре. Число прутьев на единицу площади обратнопропорционально размерам ячейки сетки в рулоне. Чем меньше размер ячейки при заданном диаметре проволоки, тем вес погонного метра рулона сетки больше. Перемножив размеры сетки (длину на ширину) рулона и на теоретический вес 1 метра квадратного, можно определить фактический вес всего рулона. Он не должен отличаться больше, чем на ±5% от теоретического. Расчёт массы арматурной сетки — не сложная процедура, и для этого есть автоматические средства, такие как калькулятор веса сетки. Все полученные расчетные значения сведем в таблицу массы сетки с размерами ячейки АхА = 50х50, 100х100, 150х150, 200х200 из арматурной проволоки 3Вр1, 4Вр1, 5Вр1 с оцинкованным покрытием и без.

Вес сетки сварной в картах

Вес сетки сварной, кладочной из арматурной проволоки ГОСТ 6727-80
Удельный вес сетки проволочной арматурной, масса сетки сварной из арматурной проволоки ГОСТ 6727-80. Таблица теоретического веса длины проволоки вязальной в бухте

Источник: sbk.ltd.ua

Сетка 100х100х5 – гарантии качества при покупке в APEX metal

Сварная сетка 100х100х5 представляет собой изделие из металла, имеющее ячейку в форме квадрата шириной 100 мм, и стержень, толщина которого одинакова в обоих направлениях и имеет значение 5 мм. Данный вид сеток изготавливается из арматурной проволоки, имеющей периодический профиль класса Вр-1. Ее производство реализуется на специальных сварочных станках, которые осуществляют точечную контактную сварку пересекающихся под углом в 90 градусов стержней.

Раскрой, вес 1 м2 дорожной сетки 100х100х5

Преимущества и область применения

Данное металлическое изделие относится к армирующему виду сеток. Еще его могут называть кладочной сеткой или армопоясом. По сути это одно и то же. Основное назначение – это использование сетки во всевозможных строительных работах в качестве армирующего элемента. Основным преимуществом, которым обладает данная сетка в сравнение с арматурой или арматурной проволокой, является ее большая несущая способность. Это достоинство достигается тем, что все стержни сетки прочно соединены между собой, что позволяет ей равномерно распределять все воспринимаемые ею нагрузки по всей своей поверхности. Данным свойством не обладает отдельно взятые элементы арматуры или проволоки. Кроме того, применение сварной армирующей сетки в строительных работах позволяет создавать конструкции и их элементы разнообразной формы, повысить производительность выполняемых работ и значительно сократить материальные затраты, придать необходимые показатели прочности, надежности и долговечности всем конструкциям, в которых она используется.

Сварная сетка широко используется при строительстве новых и ремонте старых дорог, что позволяет значительно повысить ее прочность и нагрузку, которую она может выдерживать. Также эта сетка может быть использована при строительстве мостов, всевозможных зданий и сооружений (для армирования стен, перекрытий, заливке фундаментов), в ландшафтном дизайне. Кроме основного направления ее использования, сетка металлическая 100 100 с диаметром проволоки 5 мм может применяться при изготовлении каркасов быстровозводимых конструкций, ограждений и заборов, для производства клеток и т.п.

Продажа сетки 100х100х5 в APEX metal

Наша компания предлагает своим клиентам приобрести сварную сетку 100х100х5 по низкой цене с широким спектром сопутствующего сервиса. По умолчанию, продукция предлагается без защитного цинкового покрытия. По желанию клиента мы можем осуществить технологическую операцию нанесения цинка на поверхность сетки термодиффузионным способом, что позволит повысить ее коррозионную стойкость, и, следовательно, значительно продлить срок ее эксплуатации. Кроме того, мы осуществляем газопламенную резку в размер.

Так же в нашей компании Вы имеете возможность заказать изготовление всевозможных конструкций и каркасов как типовых, так и по индивидуальным чертежам с использованием сварной сетки. Наши специалисты произведут окраску сетки и металлоконструкций из нее на наиболее высоком уровне.

Контроль качества

При покупке сварной сетки, необходимо производить проверку ее геометрических параметров. Несоответствие размера ячейки заявленному, может привести к потере прочностных показателей сетки до 20%. Также следует произвести замер диаметра проволоки, из которой она производится. Отклонение значения диаметра проволоки в меньшую сторону на 0,2 мм от заявленного, приводит к потере 5-10 % прочности сетки.

Особое внимание следует уделять качеству сварки. Для этого следует провести визуальный осмотр одной случайно выбранной карты. Сетка 100х100х5, как и любая другая сварная сетка, должна быть сварена в каждом пересечении ее стержней. Если вдруг провар напоминает шахматный порядок, то данная сетка значительно уступает по прочности изделию, соответствующему требованиям, и имеет прочность примерно на 30% ниже. Поэтому некачественное производство сетки может привести к потери половины прочности от заявленной.

Приобретая сварную сетку в APEX metal, Вы получаете продукцию с гарантиями наивысшего качества и соответствия всем требованиям.

Сетка 100х100х5 – гарантии качества при покупке в APEX metal
Продажа сетки 100х100х5 от APEX metal. Купите сетку 5 100 100 по выгодной цене! Раскрой, вес 1 м2 дорожной, арматурной сетки.

Источник: apex-metal.ru

Сетка сварная арматурная — технические характеристики, вес, сортамент

Главная страница » Блог » Сетка сварная » Сетка сварная арматурная — технические характеристики, вес, сортамент

Сегодня сварная сетка является одним из самых популярных видов металлической продукции. Среди этих сеток наиболее распространены арматурные сетки сварные. Проволока в них сварена методом контактной точечной сварки в соответствии с требованиями ГОСТ 14098 под прямым углом в местах пересечения. Для увеличения срока службы на сетку наносится антикоррозионное покрытие.

Сварные арматурные сетки подразделяются на два больших класса:

  • кладочная (армпояс) и дорожная,
  • для армирования стекла и теплоизоляции.

Сортамент сварных сеток для армирования кладки и дорожного полотна

Требования к сортаменту арматурных сеток определёны стандартами:

  • ГОСТ 8478-81 «Сетки сварные для железобетонных конструкций. Технические условия»,
  • ГОСТ 23279-85 «Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия».

Эти сетки предназначены для армирования железобетонных конструкций в строительстве и дорожного полотна.

Они изготавливаются из низкоуглеродистой арматурной проволоки класса Вр-1 и В-1 по ГОСТ 6727-80 и поставляются в рулонах или картах.

Упаковки кладочной сетки

Для повышения коррозионной стойкости сетки применяется один из типов покрытия цинком:

  • оцинкованная, потом сваренная (электролитическое покрытие цинком со слоем около 10 гр/м2),
  • сваренная, потом оцинкованная (электролитическое покрытие цинком со слоем около 20 гр/м2),
  • горячеоцинкованная, потом сваренная (горячий цинк около 50 гр/кв. м.),
  • сваренная, потом горячеоцинкованная (горячий цинк около 130 гр/кв.м).

Количество цинка на сетке прямо пропорционально сроку службы такого изделия.

Сортамент сварной сетки для армирования стекла и теплоизоляции

Данный тип сетки предназначен для армирования стекла и теплоизоляции. Материалом служит низкоуглеродистая проволока. Особенностью такой сетки является наличие поперечных нитей полотна сетки, имеющих в каждой ячейке двойное рифление (№25) или одинарное рифление (№125). Сортамент и технические требования для этой сетки определяются ТУ 14-4-713-97 и ТУ 14-4-714-97. Сетка выпускается из проволоки диаметром о,5 мм и 0,6 мм, с шагом 12,5 мм и 25 мм, ширина полотна от 600 мм до 2000 мм.

Технические характеристики проволоки переменного сечения ВР-1

Для увеличения сцепления сетки с армируемым материалом применяется ребристая проволока переменного диаметра ВР1 по ГОСТ 6727-80. Изготавливается она из катанки, изготовленной по ОСТ 14-15-193-86. После соответствующей механической обработки проволока приобретает такой внешний вид:

Геометрия проволоки ВР-1

Пример соотношения размеров для проволоки ВР1 диаметром (d) 3,8 мм:

  • глубина вмятин (h) 0,2 мм,
  • шаг вмятин (s) 2,5 мм,
  • длина выступа (b) 0,8 мм.

Технические требования, предъявляемые к сварным арматурным сеткам

Одно из основных требований, которое предъявляется к арматурным сеткам – это их прочность. Прочность сетки зависит от её конструкции: чем меньше размер ячейки, тем прочнее сетка, и выше её способность выдерживать большие нагрузки. Проверить качество сетки можно по её весу: чем он больше, тем большую нагрузку может выдержать сетка. Для этого следует взвесить рулон кладочной сетки, посчитать вес 1 кв. м. и сравнить с теоретическим (справочным) весом. Если разница по весу составляет более 5%, то следует проверить другие параметры этого рулона.

Сетка сварная арматурная – технические характеристики, вес, сортамент
На нашем сайте вы найдёте много полезной информации о сварных арматурных сетках.

Источник: stknf.ru

Как определить вес арматурной сетки?

Как определить вес арматурной сетки?

Усиление бетонных изделий для устранения риска их скручивания и растрескивания производится посредством применения каркаса из арматурной сетки. Созданные таким образом железобетонные конструкции обладают хорошей устойчивостью к воздействию влаги, агрессивных веществ, колебаний температурного режима и т.д.

Типы арматурной сетки

Крепление арматурных стержней может осуществляться тремя популярными способами: посредством хомутов, вязальной проволоки или же электрической сварки. Для экономии трудовых ресурсов и времени создания бетонных конструкций специалисты рекомендуют сетки покупать готовыми, а не самому создавать. Они могут быть, как достаточно легкими (с диаметром элементов от 3 до 10 миллиметров), так и тяжелыми (при диаметре свыше 12 миллиметров).

Технология производства арматурных сеток бывает разной, что влияет на возникновение таких типов конструкций:

  • гладкая горячей катки,
  • ребристая горячей катки,
  • в виде круглой проволоки холодной катки,
  • в виде профилированной проволоки холодной катки.

Ячейки между элементами могут быть, как квадратными, так и прямоугольными. От этого напрямую зависит степень сварки – обыкновенная или точная. Данный вид металлопроката отличается повышенным уровнем прочностных характеристик, высокой сопротивляемости коррозийным явлениям и надежность всех своих соединений.

Методы определения массы арматурной сетки

В настоящем времени существует три наиболее популярных методики определения веса арматуры:

  1. Математический. Несмотря на свою трудоемкость, он является наиболее точным. Его используют преимущественно организации, занимающиеся проектированием и исследованиями. Суть способа заключается в применении специальных формул.
  2. Табличный. Для него необходимо узнать, какой у арматуры диаметр. После этого его можно сравнить с таблицами в ГОСТ Р 52544-2006 и 5781-82. Также подобные данные зачастую написаны в сопроводительной документации на партию проката. Основной недостаток методики заключается в ее значительной погрешности при большом количестве материала.
  3. Автоматизированный. В настоящее время созданы для этого специальные приложения калькуляторы в сети Интернет. При выборе той или иной программы стоит проанализировать отзывы о ней, а также степень функциональности.

При необходимости точного определения массы стержневых каркасных элементов, нужно использовать первый вариант. Если же нужно узнать лишь приблизительное значение, подойдут два остальные.

Как определить вес арматурной сетки?
Широкой ассортимент металлопроката для строительных нужд в Волгограде: профнастил, стальные трубы, прокат листовой и другие. Всегда в наличии, оптом и в розницу.

Источник: mk-vlg.ru

Вес арматуры стальной 1 метра

В процессе строительства важным параметром является вес стальной арматуры, который учитывается при проектировании здания. Для расчета массы партии арматурных стержней необходимо знать их диаметр, массу погонного метра и суммарную длину.

Расчет вес гладкой и рифленой арматуры: варианты

Определить массу погонного метра арматурного стержня можно тремя способами: по таблице ГОСТа 5781-82, определяющего сортамент этой металлопродукции, по формуле и с помощью онлайн-калькулятора.

Определение массы арматурной стали по таблице

В таблице представлены значения, при вычислении которых используются номинальные диаметры и средняя плотность стали, равная 7850 кг/м3. Номинальный диаметр рифленого стержня равен номинальному диаметру прута с гладкой поверхностью того же номера профиля. Это означает, что в таблице указаны массы погонного метра определенного номера профиля, подходящие и для гладких, и для рифленых арматурных изделий.

Таблица веса, кг, 1 метра погонного арматуры с гладкой и рифленой поверхностью классов А1 и А3

Номер профиля (номинальный диаметр стержня) Теоретическая масса 1 м, кг Номер профиля (номинальный диаметр стержня) Теоретическая масса 1 м, кг Номер профиля (номинальный диаметр стержня) Теоретическая масса 1 м, кг
6 0,222 20 2,47 45 12,48
8 0,395 22 2,98 50 15,41
10 0,617 25 3,85 55 18,65
12 0,888 28 4,83 60 22,19
14 1,21 32 6,31 70 30,21
16 1,58 36 7,99 80 39,46
18 2,00 40 9,87

Для определения массы партии металлоизделий массу 1 м погонного умножают на суммарный метраж.

Расчет по формуле

M = π*(D2/4)*ρ, в которой:

М – масса 1 м, кг,

D – номинальный диаметр, м,

ρ – плотность, равная 7850 кг/м3.

Расчет с помощью онлайн-калькулятора

Определение веса арматуры (кг) по диаметру и суммарной длине с использованием онлайн-калькулятора – наиболее простой и удобный вариант.

М — производство арматурной сетки в Беларуси

Основными направлениями нашей деятельности является производство арматуры, производство сетки арматурной сварной в картах, а также размотка, правка и нарезка арматуры из бухт.


Производство арматуры в Беларуси

Мы производим арматуру ненапрягаемую для железобетонных конструкций путем холодного деформирования, класс S500 диаметром 4, 5, 6, 8 и 10 мм, согласно СТБ 1704-2012. Производственная линия располагается на собственных площадях в Могилеве и позволяет изготавливать до 1000 тонн арматуры в месяц.

Исходным сырьем служит круглый стальной прокат в бухтах, поставляемый ведущими производителями: ОАО «БМЗ», ООО «Торговый дом ММК», ОАО «ММК-Метиз», ПАО «Северсталь» и ПАО «Мечел». Также мы можем производить арматуру из вашего металла на давальческих условиях. Отгрузка готовой продукции осуществляется в бухтах весом от 1,5 до 2,5 тонны.

Производство арматуры «ЕвроПромСталь-М» сертифицировано, что подтверждено соответствующим документом.

Для расчет стоимости необходимого объема арматуры и сроков поставки свяжитесь с нами по телефонам или электронной почте, либо скачайте прайс для самостоятельного расчета.

Производство сетки арматурной сварной

Вся сетка производится на автоматической линии немецкой компании Clifford, которая специализируется на выпуске профильного оборудования. Это значит, что каждый сварной контакт выполнен качественно и строго по технологии. Брак исключен. Мощности производство позволяют выпускать до 500 тонн сварной сетки в месяц.

Весь процесс производства строго регламентирован и полностью соответствует требованиям нормативно-технической документации, в частности ГОСТ 23279–85 (сертификат соотвествия), что позволяет использовать сварные сетки нашего производства на любых строительных объектах Республики Беларусь.

Мы производим сетку следующих параметров:
Диаметр продольных прутков 4-12 мм
Диаметр поперечных прутков 4-12 мм
Длина сетки3000-6000 мм
Ширина сетки1500-2400 мм
Шаг продольных прутков100, 150, 200 мм*
Шаг поперечных прутков 50-330 мм

В качестве исходного сырья используется холоднодеформированная арматура собственного производства B500C в бухтах или горячекатаная арматура класса A500C. При необходимости карты сварной арматурной сетки могут быть оцинкованы, либо покрыты ПВХ покрытием.

Преимущество работы с «ЕвроПромСталь»

Мы придерживаемся принципа «Точно в срок». Это значит, что в заранее оговоренную дату вы стабильно получаете необходимую продукцию.

Собственный грузовой транспорт позволяет доставлять сварную сетку или арматуру в любую точку Беларуси. В нашем распоряжении два 20-и тонных грузовика.

Мы бесплатно проконсультируем вас или ваших специалистов, а также инженеров и сметчиков, чтобы на реальных примерах показать, что сварная сетка в картах — это стандарт, на который нужно опираться.

При заказе значимых объемов, вы получите скидку и особые условия работы — это выгодно.


Позвоните нам. Мы ответим на любой вопрос и оперативно выполним расчет производства и доставки.

Чтобы узнать точную стоимость необходимого объема сварной сетки, отправьте нам свой чертеж или предварительно свяжитесь по телефонам. Расчет производится в течение одного дня с момента отправки запроса.

Контактные телефоны в Могилеве:
+375 (222) 70-77-78
+375 (29) 672-29-39
+375 (29) 384-63-03

Калькулятор расчета веса арматурной сетки

. Расчет арматурной сетки. Особенности и назначение

С помощью этого калькулятора можно произвести онлайн расчет веса и стоимости прямоугольной арматурной сетки . Другими словами, задав диаметр арматуры, длину и ширину сетки, шаг арматурных стержней в обе стороны, цену арматуры за 1 тонну, можно узнать отступ (расстояние между край сетки и первый стержень) и количество стержней в обоих направлениях, а также массу, длину и стоимость сетки.

Если у вас несколько одинаковых арматурных сеток, то, задав количество сеток в определенном столбце, вы дополнительно можете рассчитать их общий вес, длину и стоимость . Когда рассматривается одна сетка, в этот столбец ставится цифра «1».

Что касается дополнительного процента, то в этом столбце вы указываете такую ​​цифру, на сколько процентов вы хотели бы приобрести дополнительное армирование. Этот процент всегда учитывается, когда подразумевается резка арматуры.И обычно это 5%.

Примечание: в расчете учитывается масса фасонных частей 1 пм по ГОСТ 5781-82 * и ГОСТ Р 52544-2006.

Расчет веса и стоимости арматурной сетки


С помощью этого калькулятора вы можете рассчитать вес и стоимость прямоугольной арматурной сетки в режиме онлайн.

Как рассчитывается арматура фундамента?

При строительстве зданий из монолитного железобетона нужно приложить максимум усилий для сборки качественного арматурного каркаса.

Без внутренней армирующей сетки бетонная конструкция остается хрупкой и не сгибается. Железобетонный несущий элемент отличается гораздо более высоким уровнем устойчивости, качеством передачи нагрузок и т. Д.

Сетка для армирования фундамента из арматуры

В этой статье мы поговорим о том, как и зачем собирают арматурные каркасы, что дает нам арматура, какую роль в ней играет расчет арматуры, а также как провести именно этот расчет арматуры.

1 Характеристики и назначение

Расчет количества арматуры для фундамента или любой другой несущей конструкции необходимо производить в строгой последовательности. Отказ от этой операции недопустим.

При этом нужно четко понимать, зачем вообще нужно армирование, какие преимущества оно дает и т. Д.

Сам по себе арматурный каркас для стяжки пола, фундамента (ленты, плиты, сваи-ростверка), колонн, стен или перекрытий выступает своеобразным каркасом.

Арматура сжимает бетон, увеличивает его жесткость и предел эксплуатационных возможностей. При наличии хотя бы одного стержня на 10 квадратных сантиметров бетона его устойчивость увеличивается в несколько раз.

Причем увеличиваются как стандартные, так и второстепенные показатели. Если использовать правильную схему армирования, то монолитный бетон можно использовать при строительстве любого дома, начиная от небольших малоэтажных домов и заканчивая многоэтажками, где в схеме дома предусмотрены гигантские конструкции в несколько десятков, если не сотни метров высотой.

При этом, если просчитать все затраты, можно понять одну простую вещь — даже если для усиления несущих конструкций дома задействована сложная схема, состоящая из множества элементов, стоимость конструкции все равно останется приемлемой.

1.1 Конструкция и верстка

Для усиления каждой конструкции используется определенная схема. Схема армирования — это принцип и правила, по которым собираются элементы каркаса и сетки.

Арматурная опорная рама

Для разных конструкций он разный.Соответственно, для разных конструкций дома нужно по-разному продумывать, сколько материалов и веса нужно для создания того или иного каркаса.

Шаблон арматурной сетки затрагивает:

  1. Расчет количества арматуры.
  2. Расчет веса арматуры.
  3. Параметры и принцип сборки сетки.
  4. Способы соединения сетки в единую конструкцию.
  5. Несущая способность и направленность сети.
  6. Диаметр и вес самой арматуры.

Сетка любого основания состоит из поперечной и продольной арматуры, уложенной в определенной последовательности с заданным шагом.

Стержни поперечной и продольной арматуры соединяются между собой проволокой или муфтами.

Проволоку следует применять тогда, когда необходимо соединить узлы поперечной и продольной арматуры внахлест, а муфты предназначены для удлинения стержней.

Опалубка с армированием стены ленточного фундамента

Любая рама состоит из правильно уложенной продольной арматуры, связанной дополнительной поперечиной. Эта перевязка позволяет создать одну из граней кадра. В дальнейшем эти грани можно использовать как его основные составляющие.

Если, например, рассматривать каркас пола дома, то нужно соединить только два уровня сетки: нижний и верхний.

Для стеновых конструкций дома или ленточного фундамента используются двух- или трехуровневые решетки, прикрепленные к поперечной грани в виде каркаса подушек ленточного основания.

Для колонн свайного фундамента или несущих конструкций дома формируются прямоугольные продолговатые рамы, где роль поперечного армирования сводится к украшению и стабилизации общей конструкции.

1.2 Б / у арматура

Расчет арматуры для фундамента проводится для того, чтобы иметь возможность просчитать их будущую стоимость, а также точно определить, какие конкретно товары нам нужны.

Как мы отметили выше, разные схемы предоставляют разные типы кадров.Каркас ленточного фундамента не похож на свайный каркас, а тот, в свою очередь, не похож на каркас перекрытия.

Соответственно и сама арматура в них должна использоваться иначе. Что конкретно зависит от характеристик дома. Однако можно выделить несколько основных советов.

При подборе фурнитуры учитывается:

  • диаметр;
  • класс
  • место в будущей расчетной схеме;
  • предел нагрузки;
  • параметр массы и длины;
  • Цена
  • .

Диаметр влияет на то, сколько нагрузок может выдерживать стержень без деформации. Чем больше диаметр, тем прочнее конструкция. Чем больше диаметр, тем больше цена удилища и его вес.

Как правило, в каркасах применяется арматура, диаметр сечения которой начинается от 8 мм и достигает 25-30 мм.

Арматурные стержни толщиной 18 мм

Диаметр 8-12 мм подходит для малонагруженных участков рамы.Например, для устройства поперечной арматуры при армировании колонн свайного фундамента, устройства верхней сетки перекрытий, ленточного фундамента и т. Д.

Диаметр стержня более 15 мм обеспечивает его установку в рабочие нагруженные секции каркаса , такие как нижняя решетка перекрытия, ленточное основание или ростверк свайного фундамента и т. Д.

Строители стараются совместить рабочий диаметр стержней, чтобы они нигде не гнули палку.Поэтому собственно и проводится расчет арматуры для фундамента. Это позволяет оптимизировать процесс строительства и значительно снизить ненужные затраты.

Сам расчет разделен на 2 этапа: этап расчета нагрузок и этапов.

Первый этап позволяет понять, сколько нагрузок принимает конструкция, сколько она выдержит вес, какой арматурный каркас должен быть, какие стержни в нем использовать и сколько их должно быть.

Второй этап — расчет определенного количества арматуры по ранее полученной схеме.

Первый этап, как правило, передается специалистам. Новичкам или людям без опыта не рекомендуется выполнять расчеты нагрузки. Исключения касаются только небольших несущих конструкций.

Например, если вас интересует усиление столбчатого фундамента для пристройки, коттеджа, удаленной кухни и т. Д. Армирование столбчатого фундамента, несущего нагрузки от таких небольших конструкций, некритично.

Другое дело — арматурный каркас для фундамента капитального сооружения или любой другой его конструкции. Здесь нужен наметанный глаз, четкое понимание целей, характера действий несущих нагрузок и т. Д.

Вы также можете использовать калькулятор нагрузки. Такой калькулятор можно найти в Интернете на большинстве строительных площадок. Однако калькулятор дает лишь общее представление. Расчеты, которые вам предоставит калькулятор по точности и качеству, не идут ни в какое сравнение с расчетами опытного, проверенного временем специалиста.Да и никакой калькулятор не даст вам гарантии, что если вы ввели неверные параметры в его поля, то вы получите тот же результат.

Почему можно использовать калькулятор для расчета количества и стоимости арматуры. То есть при работе со вторым этапом.

2.2 Расчет количества

После расчета нагрузок вы уже знаете, из какого армирования нужно создать тот или иной элемент каркаса, с каким шагом собирать сетку и т. Д. Вы не знаете точное количество арматуры.Однако это знание необходимо.

Надо прийти в магазин и дать продавцу конкретный номер, а не просто показать продавцу документы с непонятными формулами.

Зная все будущие параметры каркаса, его несущие нагрузки и примерный уровень, новичку не составит труда определить точное количество материала для армирования ленточного или свайного фундамента.

Для этого вам понадобится обычный калькулятор и несколько листов бумаги.

2.3 Пример расчета в зависимости от типа конструкции

Для начала рассмотрим принцип определения количества арматуры на свайном фундаменте.

Конструкция свайного фундамента состоит из колонн и ростверка. Подсчитать арматуру колонны довольно просто. Достаточно узнать количество продольных толстых стержней на столбик.

Далее рассчитываем поперечную арматуру. Поперечная арматура фиксирует продольную.Здесь достаточно узнать расстояние между толстой продольной арматурой и ее длиной. Перевязка с поперечными столбиками столбиков проводится с шагом 20-30 см, соответственно, определить конкретные значения не составит труда.

Расчет конструкции ленточного фундамента несколько сложнее. Ленточная основа отличается наличием нескольких плоскостей. Однако мы рассмотрим его базовую конструкцию, в виде ленты без подошвы.

Лента в данном случае связана из двух параллельно установленных рамок, стянутых поперечным армированием. Количество стержней на раму зависит от ее размера, а также от выбранного шага.

Если, например, стена ленточного основания имеет длину 10 метров и шаг арматуры 30 см, то поделив 10 на 0,3, получим примерно 34-35 стержней. Это столько материала , которое нужно для формирования одной из частей сетки .

Нижняя арматурная сетка в опалубке перекрытия

Как видите, для таких расчетов достаточно использовать простейший калькулятор.

Расчет перекрытий производится аналогично, только уже имеет 2 уровня сетки. Нижний уровень выполнен из более толстой арматуры с большим шагом, а верхний — из более тонкой, с меньшим шагом и не покрывающей всю площадь перекрытия.

Принцип количественной оценки здесь аналогичен. Делим длину плиты на шаг армирования, затем аналогичные действия выполняем с шириной. В результате сложите две цифры и получите общее количество арматуры на нижней сетке.Затем по той же схеме рассматриваем верхнюю и дело готово.

Таблицы размеров, веса и характеристик арматурной сетки.

Формула с примером самостоятельного расчета

Арматурная сетка — строительный элемент из специальной гофрированной проволоки, который закрепляется сваркой в ​​точках пересечения с образованием характерных квадратных ячеек. Кто хоть раз видел, больше не путайте. Сетка предназначена для армирования бетонных элементов и служит для обеспечения прочности всей конструкции.

Стандартные размеры ячеек

Сетка сварная изготавливается из металлических стержней, общий диаметр которых составляет от 3 до 40 мм . Он делится на легкие и тяжелые виды, при этом первые имеют диаметр стержня от до 10 мм, а вторые от 12 мм соответственно.

Учитывая размеры их ячеек, невооруженным глазом можно заметить разницу, которая составляет от 0,5 см до 2,5 см .

Арматурная сетка может изготавливаться большой площади и достигает в длину и 12 метров , при минимальной величине в один метр.Максимальная общая ширина 240 см при минимальном значении в 50 см .

Таблица геометрических характеристик проволочной сетки сварной ТУ 14-4-1284-84

Классификация сетки для арматуры

Виды арматурных изделий:

д, е — пространственные каркасы тавров и двутавров соответственно

s — каркас пространственный гнутый из решеток

Армирующая сетка делится на два основных подвида, представленных ниже:

1.По исходному расположение рабочей арматуры .

Рабочая фурнитура идет в одном направлении, а распределяется в другом (как продольные, так и поперечные полосы могут быть рабочими).

Рабочая фурнитура производится в обоих направлениях.

2. По диаметром вертикальных и горизонтальных стержней .

К тяжелым породам относятся сети диаметром более 12 мм . К легким относятся все остальные сети диаметром от 3 до мм включительно.

Для увеличения срока службы этот строительный элемент может быть оцинкован или обработан полимерами, которые выполняют защитную функцию и предотвращают образование коррозии.

На данный момент принята единая стандартная маркировка для обозначения типов арматуры:

AI (горячекатаный гладкий, римская цифра I указывает уровень прочности)

AII, AIII, AIV. АВ, АВИИ (горячекатаный ребристый)

AT III, AT IV, AT V, AT VI (горячекатаный с термической закалкой)

ИН 1 (холоднокатаный круглого сечения)

БП-1 (холоднокатаный с периодическим профилированием)

Пример расшифровки

Как рассчитать вес материала

Самый простой вариант определения веса арматурной сетки — это воспользоваться таблицей, в которой все уже «подсчитано за вас».

Площадь сечения, см²

Проволока обыкновенная и высокопрочная

Проволока обыкновенная и высокопрочная

Проволока А-III обыкновенная и высокопрочная

Проволока А-III обыкновенная и высокопрочная

A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI

A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI

A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI

A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI

A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI

A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI

A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI

Таблицы перевода м 2 в кг

Сетка сварная проволочная ТУ 14-4-1284-88

Сетка сварная арматурная ТУ 14-4-184-93

Сетка сварная из проволоки ВР-1 и арматуры В500С в картах (листах) раскроем 2000х6000 мм

Если таблиц под рукой нет, то вес можно найти простым подсчетом.

Площадь круга указана в скобках. D — диаметр.

Чтобы получить вес, нужно умножить объем на удельный вес.

Пример расчета

Считаем объем: 1 м х (0,785 х 0,012 м х 0,012 м) = 0,00011304 м³

Считаем вес: 0,00011304 м3 х 7850 кг / м³ = 0,887 кг

Полученный выше результат будет идентичен табличным данным, которые можно использовать как часть «работы над ошибками».

Также нельзя не упомянуть специализированный онлайн-калькулятор « LotServisCalc ». Удобный сервис позволяет получить данные всего за несколько кликов. Он быстро рассчитает вес не только арматурной сетки, которая там помечена как сварка, но и любой другой.

Объем арматурного каркаса

Арматурная сетка обеспечивает многократное увеличение прочности любой конструкции, предполагающей ее использование. Ключевыми задачами при строительстве считаются усиление фундамента и придание большей прочности стенам — создание своеобразного каркаса стены. что обеспечивает долгую работу всей конструкции.

Армирование быстро разрушаемого дорожного полотна.

Для армирования при кладке.

Для укрепления фундамента.

Для улучшения характеристик и усиления теплоизоляции.

Для выравнивания и максимального укрепления исходного пола.

Для укрепления стен при работе со штукатуркой.

Применяется также при изготовлении перегородок как в частных домах, так и в квартирах.

Нестандартное использование материала:

Гол на выдумку — хитрый. Наверняка вы сами неоднократно отмечали, что арматурная проволока используется вовсе не для армирования. Обычно это происходит, когда после постройки идет броск, и вам нужно привести его в действие. Вот несколько примеров:

Некоторые мастера используют арматуру при возведении клеток для домашних животных.

Также используют армирующую сетку для изготовления самых разных мелких деталей в виде мышеловок или кормушек (специальные кормушки для рыбы).

Когда ничего лучше под рукой не нашлось, его используют в качестве преграды для вентиляционных труб и отверстий.

Цементный раствор можно сделать более жирным, то есть более пластичным и удобным в использовании. Для этого добавляйте в него моющее средство — всегда на основе мыла, как Fairy, а не синтетического моющего средства.

Вес арматуры


Информационный портал о загородном строительстве. Только актуальная информация о недвижимости, схемы монтажа, описание материалов, сравнительный анализ технологий, поделки своими руками.Пригодится каждому хозяину собственного дома или дачи.

Для того, чтобы значительно повысить прочность монолитных бетонных конструкций, применяется специальная армирующая сетка. Чтобы правильно выполнить все необходимые монтажные операции, нужно будет знать, как рассчитать арматурную сетку. Если вы не знаете вес материала, его длину и величину нагрузок, которые может выдержать конструкция, вы никогда не сможете выполнить правильное армирование.

Неправильное армирование железобетонных конструкций может привести к серьезным последствиям.Появятся трещины, значительно сократится срок службы, иногда это может привести к разрушению здания или сооружения.

В этой статье мы подробно разберем все вопросы, связанные с расчетами и подбором необходимого материала при строительстве различных объектов.

Для начала нужно понять, почему обычно выполняют процедуру армирования железобетонных конструкций различного назначения. В первую очередь, это необходимо для того, чтобы строительная площадка была более прочной и монолитной.Сетка будет сжимать бетон, увеличивая тем самым жесткость. Это выдержит большие нагрузки, а также увеличит срок эксплуатации агрегата.

Процедура армирования довольно сложна и требует высокой точности. Поэтому перед тем, как приступить к укреплению бетонных конструкций, потребуется выполнить все необходимые расчеты основных показателей и характеристик. Это поможет не только правильно выбрать материал, но и существенно сэкономить. Вы будете точно знать, сколько актуальных товаров необходимо приобрести.

Различные строительные конструкции (пол, перекрытия, стены, опоры, плиты и т. Д.) Требуют усиления. В зависимости от этого выбирается конкретная схема армирования. Эта схема включает в себя ряд правил и основных положений, в соответствии с которыми будет производиться установка и сборка металлической сетки. Соответственно, расчеты основных параметров будут производиться по-разному.

Как рассчитать арматурную сетку — основные параметры для расчета

Необходимо определить следующие параметры:

  1. Точное количество арматурной сетки;
  2. Полная масса (вес) необходимой продукции;
  3. Принцип укладки сетки;
  4. Несущая способность и максимально допустимые внешние нагрузки.

Если вы хотите укрепить фундамент здания, то в этом случае должен быть как продольный, так и поперечный армирующий слой, которые укладываются на определенном расстоянии друг от друга. Сетка имеет стандартные размеры, которых не всегда хватает, чтобы покрыть всю площадь основания. Поэтому необходимо соединить несколько изделий, в результате чего появляются стыки. Для качественного соединения стыков используется стальная проволока.

Если выполняется армирование пола, то здесь будет достаточно уложить два слоя, и соединить их строго параллельно, используя качественную проволоку.В случае стен здания или фундамента ленточного типа армирующий каркас может состоять из трех слоев. При армировании колонн и опор разного типа каркас укладывается и соединяется в круглой или прямоугольной форме.

Размер ячейки, мм Вырез, м Масса м 2, кг.
100 * 100 * 4 2 * 6 1,84
150 * 150 * 4 2 * 6 1.22
200 * 200 * 4 2 * 6 0,92
100 * 100 * 5 2 * 6 2,88
150 * 150 * 5 2 * 6 1,92
200 * 200 * 5 2 * 6 1,44
100 * 100 * 6 2 * 6 4,44
150 * 150 * 6 2 * 6 2,96
200 * 200 * 6 2 * 6 2. 22
100 * 100 * 8 2 * 6 7,9
150 * 150 * 8 2 * 6 5,26
200 * 200 * 8 2 * 6 3,95
100 * 100 * 10 2 * 6 12,34
150 * 150 * 10 2 * 6 12,38
200 * 200 * 10 2 * 6 6,19
100 * 100 * 12 2 * 6 17.8
150 * 150 * 12 2 * 6 11,84
200 * 200 * 12 2 * 6 8,88

6 параметров, которые следует учитывать при выборе сетки

Определение основных характеристик поможет не только рассчитать ваши затраты, но и понять, какие продукты в каждом случае будут работать лучше всего. Металлическая сетка подбирается в зависимости от схемы армирования и особенностей строительной площадки.

При выборе сетки следует учитывать шесть основных параметров:

  • Диаметр стальных стержней, из которых изготовлено изделие;
  • Соответствующий класс продукции;
  • Значения предельных нагрузок;
  • Значения массы и длины изделия;
  • Конкретное место установки и форма железобетонной конструкции;
  • Цена товара.

Диаметр стержней будет одним из важнейших показателей, на который стоит обратить внимание в первую очередь.От этого показателя будет зависеть количество воспринимаемых нагрузок, а, следовательно, и прочность конструкции. Чем толще стержни сетки, тем большие нагрузки она выдерживает. Диаметр повлияет на другие показатели. Например, чем он больше, тем больше масса и цена.

Для упрочнения тяжело нагруженных плит и оснований используются изделия с толщиной стержня от 13 до 30 миллиметров. Элементы зданий или сооружений, не подверженные значительным внешним воздействиям, можно армировать сеткой с диаметром стержней от 8 до 12 миллиметров. В некоторых случаях используются комбинированные варианты, когда в одной железобетонной конструкции используется сетка разной толщины.

Как рассчитать арматурную сетку

Расчет арматурной сетки делится на два основных этапа. На первом этапе производится расчет нагрузок, которые будут действовать, а на втором этапе — сколько потребуется продукции.

Определение нагрузок поможет понять, какой вес может выдержать готовая конструкция, а также какие силы и в каких местах будут действовать.На основании полученных данных подбирается сетка подходящего размера. Только после этого можно приступать к определению необходимого количества металлопродукции.

Первый этап расчетов достаточно сложен и требует профессиональных навыков и знаний. Здесь применяются специальные формулы с учетом множества дополнительных коэффициентов. Если у вас недостаточно знаний, то эту работу лучше доверить подготовленным специалистам. При возведении больших зданий или сооружений различного назначения все необходимые расчеты производятся еще на этапе проектирования.

Расчет необходимого количества материала

После того, как на первом этапе были определены все необходимые показатели будущего арматурного каркаса, можно переходить к определению необходимого количества материала. В этом нет ничего сложного, все, что вам нужно, это обычный калькулятор и бумажка. Зная геометрические размеры каркаса и стандартные размеры листов сетки, которые продаются, можно рассчитать нужное количество материала.

С результатом уже можно пойти к продавцу и заказать ту сумму, которая необходима для изготовления железобетонных конструкций.В этом случае у вас никогда не будет лишнего армирования, плюс вы немного сэкономите на этом.

Таблица расчета арматурной сетки:

  • 1 метр арматура = 1 м x (0,785 x L x D)
  • В скобках указана площадь круга. D — диаметр.
  • Удельный вес = 7850 кг / м³

Если вы хотите получить вес, то вам нужно умножить объем на удельный вес.

Пример

Считаем объем: 1 м х (0. 785 х 0,012 м х 0,012 м) = 0,00011304 м³

Считаем массу: 0,00011304 м3 х 7850 кг / м³ = 0,887 кг

Как и зачем рассчитывается вес

Определение веса сетки для армирования проводится для того, чтобы понять, сколько будет весить готовый строительный объект. Этот параметр также будет очень важен при выборе способов доставки продукции на строительную площадку.

Для начала нужно узнать диаметр стержней, из которых сделана сетка, и геометрические размеры ячеек.Существуют специальные таблицы, в которых указывается вес продукта в зависимости от вышеперечисленных параметров.

Если выполнялся индивидуальный заказ на изготовление сетки нестандартных размеров, то рассчитать вес данного изделия по таблице нельзя, так как в ней учитываются только стандартные размеры. В этом случае для расчета потребуется использовать специальные формулы. Если вы не хотите делать это самостоятельно, вы можете передать задачу опытным специалистам, которые в короткие сроки все просчитают.

Что такое калькулятор соответствия?

В Интернете можно найти различные онлайн-калькуляторы, которые помогают определить все необходимые параметры в несколько кликов. Это специально запрограммированные алгоритмы. Для расчета нужно указать основные параметры, и программа выдаст вам результат.

Есть два типа калькуляторов. Первый вид помогает определить нагрузку, а второй — рассчитать вес и стоимость металла. Калькулятор нагрузки дает только общее представление, но не точные данные.Следовательно, вы не можете использовать его для составления проекта. Точные значения нагрузок должны рассчитывать только опытные люди и по специальным формулам и алгоритмам.

Вы можете использовать калькулятор веса и цены в полной мере. Дает довольно точные показатели. В программе есть несколько полей для заполнения. В них указывается толщина стержней, размер ячеек и стоимость одной тонны конкретного продукта. Если придется армировать конструкции довольно сложной формы, то сетку придется разрезать. В этом случае необходимо учитывать дополнительный процент. В большинстве случаев это не более 5 процентов.

После того, как вы заполнили все поля, нажмите кнопку расчета, и калькулятор выдаст вам значения веса материала и общей стоимости. Найти такие программы в Интернете очень просто, достаточно ввести соответствующий запрос в строку поиска.

Для качественного усиления различных железобетонных конструкций (перекрытия, перекрытия, плиты, блоки, опоры, мосты и др.)) нужно знать, как рассчитать арматурную сетку. Эта процедура состоит из нескольких шагов, которые необходимо выполнять последовательно. Каждый из этих этапов мы подробно рассмотрели в статье.

Универсальный счетчик веса металлической стали позволяет быстро и точно рассчитать вес металлопродукции конкретных марок. В металлическом калькуляторе вы можете рассчитать вес стали, чугуна, алюминия, латуни, бронзы, меди, магния, титана, никеля, цинка, а также различных сплавов на основе этих и других металлов.


Наружные инженерные сети — это один из самых сложных этапов строительства, требующий особого внимания, без чего не обходится ни один жилой дом.


Калькулятор, с помощью которого можно рассчитать объем земляных работ.


Существуют автоматические инструменты для определения теоретического веса сетки, такие как калькулятор веса сетки. Поможет быстро рассчитать вес кладки, сварной сетки, сетки и проволочной сетки.


С помощью этого калькулятора можно рассчитать вес и стоимость прямоугольной арматурной сетки. Другими словами, задав диаметр арматуры, длину и ширину сетки, шаг арматурных стержней в обоих направлениях, можно узнать отступ и количество стержней в обоих направлениях, а также массу и длина сетки.

Программа-конвертер UnitConverter позволяет переводить однотипные данные в форматы разных стран и стандартов.
Калькулятор содержит 28 категорий величин и 1194 единиц измерения.

Ассортимент металлопродукции — каталоги листов и профилей, поставляемых заводами (уголки, двутавры, швеллеры, трубы), с указанием размеров, веса и геометрических характеристик.


Программа предназначена для проведения теплотехнического расчета многослойных ограждающих конструкций и проверки теплотехнических характеристик многослойных конструкций.


Расчетные площади поперечного сечения и масса арматуры.Ассортимент горячекатаной арматуры периодического профиля, арматурной проволоки обыкновенной и высокопрочной. Справочник.


Калькулятор для расчета бетона поможет строителю без сложных арифметических операций рассчитать точное количество бетонной смеси, необходимое для определенных работ.

Калькулятор труб для расчета веса труб. Варианты расчета круглых квадратных и прямоугольных труб из различных металлов. Материалы: углеродистая сталь, дюралюминий, титан, медь, латунь, свинец, золото и другие.

WinDjView — это быстрая и удобная программа для просмотра файлов DjVu под Windows с вкладками для документов, непрерывной прокруткой страниц и расширенными параметрами печати. Формат DjVu позволяет сохранять документы и изображения с высоким качеством в небольшие файлы. Утилита является кроссплатформенной программой и работает в операционных системах Microsoft Windows и Mac OS X.

До недавнего времени была невероятная вещь — альтернативная программа для просмотра PDF, работающая без наличия каких-либо продуктов Adobe в системе.Маленький, быстрый, способный. В последние годы программа стала довольно простой в управлении и приятной на вид. Несмотря на редкие проблемы с отображением шрифтов, Foxit Reader — одна из лучших альтернатив Adobe.

WinRAR — это специальная компьютерная программа, которая сжимает данные в один файл. В результате его работы получается архив для более удобного переноса или для компактного хранения файлов и папок. WinRAR ежедневно используется миллионами людей по всему миру для экономии места на вашем компьютере и быстрой передачи файлов.Без него сложно представить повседневную работу с архивами. WinRAR обеспечивает поддержку работы со многими форматами архивов на максимальной скорости и высокой степени сжатия данных.

Расчетная программа предназначена для проектирования инженерных систем различного назначения с использованием в конструкции технической изоляции «K-FLEX», материалов защитных покрытий и комплектующих, исходя из требований, содержащихся в нормах технологического проектирования и других нормативных документах.

Для повышения прочности фундаментов, монолитных конструкций и фундаментов применяется арматура, чтобы конструкция могла испытывать значительные нагрузки во всех направлениях.Самый эффективный вариант — кладочная сетка, арматура которой соединяется сваркой или на петлях. Диаметр компонентов может варьироваться от 3 до 40 миллиметров, расстояние между ними — от 0,5 до 40 сантиметров. Вес арматурной сетки — показатель, необходимый для расчетов, так как изделие выполнено из металла и значительно усложняет конструкцию. Также этот параметр следует знать при закупке стройматериалов и расчетах с транспортными компаниями.

Сегодня все необходимые инженерные работы можно провести в режиме онлайн, также есть калькулятор веса арматурной сетки. Для максимальной точности результата предлагается сделать следующие параметры:

  • диаметр продольной проволоки;
  • диаметр поперечной арматуры;
  • шаг продольной арматуры;
  • шаг поперечных элементов;
  • длина и ширина листа.

После заполнения форм нажмите кнопку «Выполнить», и все неизвестные параметры отобразятся в таблице.

Типы

Различают следующие типы рам:

  • а, б и в плоские;
  • г — пространственный;
  • d — пространственный с 1-тавровым сечением;
  • е — пространственный с 2-х т. Сечением;
  • г — гнутые изделия;
  • ч — пространственный изгиб;
  • и — закладные.

Классификация

Изделия для армирования классифицируются по нескольким критериям:

Диаметр арматуры и ее расположение

  • различают по диаметру: легкие модификации с d проволокой от 3 до 10 мм и тяжелые с d стержнями от 12 до 40 мм;
  • расположение рабочей арматуры может идти в одном направлении с распределением в другом или в обоих направлениях.

Маркировка

Назначение:

  • для усиления фундамента;
  • для земляного полотна;
  • формирование межкомнатных перегородок;
  • на кладочные работы;
  • для штукатурки;
  • выравнивание поверхности пола;
  • для установки теплоизоляции.

Стандартные размеры

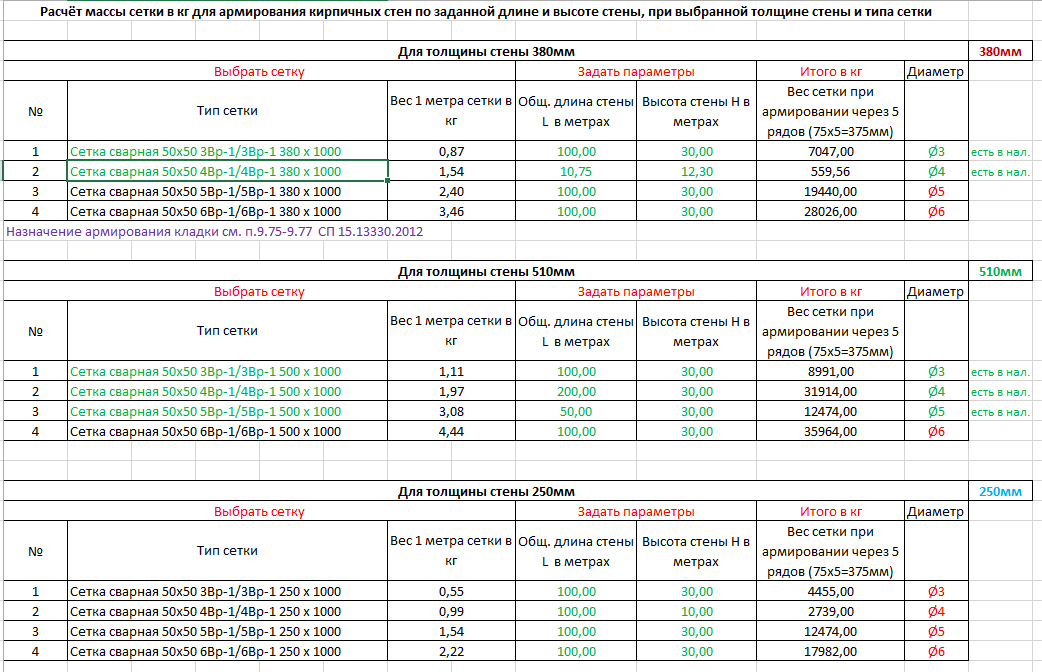

Стандартные размеры армирующего материала можно найти в таблице ниже.

В таблице вы легко найдете необходимые характеристики, например, вес кладочной сетки 50х50 равен 1.1 кг. Но, если у вас под рукой нет компьютера с подключением к Интернету или вы предпочитаете производить расчеты самостоятельно, вы можете рассчитать этот параметр материала по формуле.

Расчет веса

Расчет ведется в 2 этапа:

  • Находим объем в 1 метр материала. Метрическая = 1 метр x (0,785 x D x D)
  • Рассчитываем искомый параметр. Масса устанавливается умножением удельного показателя — 7850 кг / м3 на показатель объема.

Пример расчета

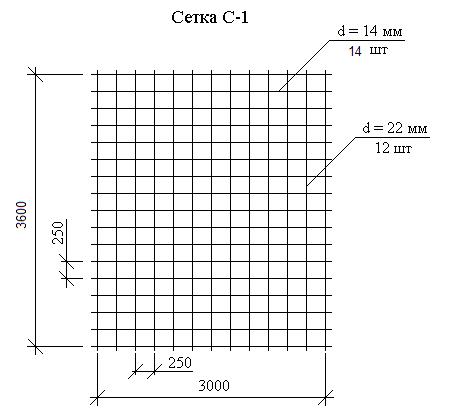

Рассмотрим, как использовать предложенную формулу на практике. Например, нам нужно рассчитать вес материала для армирования диаметром поперечной и продольной проволоки 0,012 метра. Итак, объем равен: 1 х (0,012 х 0,012 х 0,785) = 0,00011304 м3. Теперь можно рассчитать массу: 0,00011304 х 7850 = 0,887 килограмма. Если таблица есть под рукой, желательно сравнить результаты на точность.

Расчет стоимости арматурной сетки

Для расчета покупной цены изделия для армирования полученный вес умножается на стоимость килограмма, указанную продавцом.В результате расчетов вы получите желаемое значение. Таким образом, с помощью простых решений можно быстро определить необходимое количество фурнитуры для конкретной работы, совершить покупку на точную сумму и не переплачивать за транспортировку. Текущий комментарий по этой теме вы можете посмотреть в видео

Стандартное и нестандартное исполнение

Помимо вышесказанного, следует понимать, что некоторые производители изготавливают материалы для армирования нестандартных размеров. В этом случае для определения веса потребуются более сложные формулы, поэтому такие расчеты лучше доверить специалистам или воспользоваться электронными математическими таблицами.Также некоторые производители выпускают армирующий материал с антикоррозийными покрытиями. Он имеет не только более длительный срок службы, но и большую массу. Например, оцинкованные прутки будут весить больше, чем обычные изделия. В таких случаях используйте информацию в спецификации продукта.

Калькулятор веса

Расчет веса проволочной сетки

Arch представляет на этой странице, как рассчитать вес проволочной сетки из различных материалов.Для проволочной сетки из разных материалов и с различным плетением или обработкой метод расчета веса различается. Ниже приводится формула, обычно используемая для латунной сетки, проволочной сетки из нержавеющей стали, голландской проволочной сетки, гофрированной сетки, сварной сетки, проволочной сетки из алюминиевого сплава, шестиугольной сетки и т. Д.

В следующей формуле расчета используемые упрощенные термины относятся к следующим терминам:

  • Диаметр проволоки. = диаметр проволоки;
  • Mesh = количество отверстий на дюйм;
  • l = длина рулона;
  • w = ширина рулона;
  • Диаметр уточной проволоки.Относится к диаметру поперечной проволоки;
  • Диаметр проволоки основы. Относится к диаметру линейного провода;
  • Уточная сетка относится к количеству поперечных ячеек;
  • Сетка деформации относится к количеству линейной сетки;
  • Апертура относится к отверстию сетки.

Формула различных проволочных сеток:

1, Расчет веса латунной проволочной сетки с квадратными отверстиями:

Диаметр латунной проволоки x Диаметр латунной проволоки x Количество ячеек x Длина рулона x Ширина рулона ÷ 2 x 1.07 = Масса в кг

2, Расчет веса проволочной сетки из нержавеющей стали с квадратным отверстием:

Диаметр проволоки

. x диаметр проволоки. x сетка x l x w ÷ 2 = вес в кг

3, Голландская тканая сетка:

диаметр уточной проволоки. x диаметр уточной проволоки. x сетка утка x l x w ÷ 4 + диам. x диам. проволоки основы. x сетка основы x l x w ÷ 4 = Масса в кг

4, проволочная сетка с гофрированным квадратным отверстием:

При расчете веса гофрированной сетки нам необходимо сначала рассчитать номер сетки по следующей формуле: 2.54 ÷ (диам. Проволоки + отверстие) = ячейка

Затем вес можно рассчитать тем же методом, что и для проволочной сетки из нержавеющей стали.

Наконец, мы добавляем уровень опрессовки 2%, 5% или 9%.

5, Сварная сетка:

  • 1 ”: диаметр проволоки × диаметр проволоки × длина x ширина ÷ 2 = Масса в кг
  • 1 ”x 1/2”: диаметр проволоки × диаметр проволоки × длина x ширина ÷ 4 x 3 = кг
  • 1/2 ”: диаметр проволоки × диаметр проволоки × длина x ширина = кг
  • 1/3 ”: диаметр проволоки × диаметр проволоки × длина x ширина x 3 x 0,48 = кг
  • 1/4 ”: диаметр проволоки. × диаметр проволоки × длина x ширина x 2 = кг
  • 3/4 ”: диаметр проволоки × диаметр проволоки × длина x ширина ÷ 3 x 2 = кг
  • 3/8 ”: диаметр проволоки × диаметр проволоки × длина x ширина x 1,35 = кг
  • 5/8 ”: диаметр проволоки × диаметр проволоки × длина x ширина ÷ 5 x 8 ÷ 2 = кг
  • 2 ”x 4”: диаметр проволоки × диаметр проволоки × длина x ширина ÷ 4 x 0,75 = кг

6, Проволочная сетка из алюминиевого сплава с квадратным отверстием: диаметр проволоки × диаметр проволоки × ячейка x длина x ширина ÷ 2 x 0,33 = Масса в кг

7, шестиугольная проволочная сетка:

Диаметр проволоки × диаметр проволоки× количество элементов x l x w ÷ 2 = масса в кг

Кардинальное число для различных шестиугольных отверстий, указанных ниже:

  • 1/2 дюйма = 2,15
  • 1 дюйм = 1,27
  • 3/4 дюйма = 1,6
  • 5/8 ”= 1,87
  • 5/4 ”= 1,09

Формулы

Наша команда разработчиков использует различные формулы волочения проволоки для проектирования различных проволок с помощью наших волочильных машин, такие как формула соотношения веса и длины, формула площади поверхности, формула цинкового покрытия и формула уменьшения площади

FORMULA ONE ФОРМУЛА ДВА
Соотношение вес / длина:

Вес на фут проволоки:
(2)

Пример: Вес на фут. 090-дюймовый провод:

Длина на фунт провода:
(3)

Где:
w = вес на фут (фунт / фут)
d = диаметр проволоки (дюйм)
L = длина на фунт (фут / фунт)

Пример: Длина провода 0,090 дюйма на фунт составляет:

* Площадь поверхности:
Площадь поверхности одного фута проволоки составляет:
(4) a = X 0.090/12 = 0,0236 фут2 / фут

Площадь поверхности одного фунта провода составляет:
(5) a / w = 1 / (36 X d X y)

Где:
a = площадь поверхности одного фута провода (ft2 / ft)
a / w = площадь поверхности одного фунта провода (фут2 / фунт)
d = диаметр проволоки (дюйм)
w = вес одного фута проволоки (фунт / фут)
y = удельный вес (для стали 0,283 фунта / дюйм3)

Пример: Поверхность равна одному фунту 0. Проволока диаметром 090 дюймов:

a / w = 1 / (36 X 0,090 X 0,2836) = 1,088 ft2lb

* См. Стр. 369, том 2, Справочник по стальной проволоке

Расчет веса перфорированного листа

Расчет площади поперечного сечения провода

Площадь поперечного сечения провода калибра n An в квадратных миллиметрах (мм2) равна pi, деленному на 4, умноженному на диаметр квадратного провода d в ​​миллиметрах (мм):

An (мм2) = (π / 4) × dn2 Таблица преобразования

SWG в миллиметры

SWG # Диаметр
(мм)
Площадь
(мм 2 )

15

1. 829

2,6268

Счетчик железобетонных плит

Используя CFS Slab Calculator, вы можете быстро и легко создавать проекты и спецификации для равномерных нагрузок,… Этот калькулятор должен использоваться ТОЛЬКО в качестве инструмента оценки. Модель конечных элементов может быть создана для анализа сложной схемы нагружения. Калькулятор прочности железобетонной балки. Введите размеры в единицах США (дюймы или футы) или метрических единицах (сантиметры или метры) вашей бетонной конструкции, чтобы получить значение в кубических ярдах количества бетона, которое вам понадобится для изготовления этой конструкции. Статическая нагрузка на плиту 2. Рассчитайте максимальную длину бетонной плиты. Загрузите программу расчета конструкций для расчета железобетона 2.5 для Android, разработанную DevNull.так. SAFI CONCRETE CALCULATOR ™ используется как отдельное приложение или в сочетании с GSE CONCRETE DESIGN, частью программного обеспечения GSE (General Structural Engineering). Если вы не знаете, как рассчитать объем различных форм, вы можете использовать Калькулятор общей формы, который предоставит вам соответствующие уравнения. Калькулятор бетонных перекрытий avada1start 2018-12-20T15: 18: 52-04: 00 Калькулятор бетонных перекрытий. Рассчитайте вес бетона в килограммах на кубический метр. Нагрузка на покрытие пола. Собственная нагрузка: Собственный вес плиты = Масса / Вес плиты i.е. Чем толще плита, тем больше вам придется заплатить, поэтому стоимость бетонной плиты для сарая будет меньше, чем стоимость бетонной плиты для дома, потому что она будет не такой толстой. Нажмите кнопку, чтобы рассчитать объем бетона и человеко-часы (не включая смешивание), необходимые для этой работы. Расчет объемов бетонных плит, стен, нижних колонтитулов, колонн, ступеней, бордюров и желобов. Калькулятор максимальной длины бетонной плиты. Использование арматуры в качестве арматуры значительно увеличивает прочность бетона и снижает общую необходимую толщину плиты.[11] [12] Тогда, если это ПК, умножьте это на 2400, так как плотность бетона составляет 2400 кг / куб.м. Теперь для Р.К. Как измерить железобетонные работы Перед тем, как начать какой-либо проект, вам необходимо оценить реальные затраты на строительство, включая гонорары подрядчика. Бетон — это материал, состоящий из ряда крупных заполнителей (твердых частиц, таких как песок, гравий, щебень и шлак), связанных с цементом. Калькулятор веса бетонной балки 22 июня 2017 г. — автор Arfan — Оставить комментарий Решено для балки прямоугольного сечения с b 16 и лучше опоры настила профессиональный строитель стальные балки и калькулятор балок prelim 2 практика железобетонных интегрированных т-образных балок 1-полосная плита и вес плиты Он включает в себя смешивание воды, заполнителя, цемента и любых желаемых добавок.футов поверхности крыльца, поэтому введите в калькулятор плиты толщину 4 дюйма на 3 фута ширину на 3 фута длину. Калькулятор конструкции стальной фермы: Новинка! Просто не забудьте добавить немного бетона к вашему общему заказу, потому что дефицит — это не вариант. В этом калькуляторе предполагается, что они одинаковы. Калькулятор бетонных перекрытий для перекрытий, перекрытий, опор и цилиндров. Длина. И для этого расчета измерение железобетонных конструкций, таких как балки, фундамент из плит, колонны и фундаментные фундаменты, действительно очень важно.С помощью калькулятора фундамента рассчитайте стороны крыльца и ступеньки; Вот пример: у этого крыльца 9 кв. Метров. Ознакомьтесь с другими калькуляторами, относящимися к жилью или строительству, а также с сотнями других калькуляторов, касающихся финансов, математики, фитнеса, здоровья и т. Д. Используйте Калькулятор объема бетона Readymix, чтобы рассчитать объем бетона, необходимый для вашей работы. В качестве материалов используются бетон марки С25 и арматура марки 500. Из приведенного выше рисунка Длина = 6 м, ширина = 5 м и толщина / глубина плиты = 0.15м. Площадь. Это достигается с помощью таких методов, как напыление на бетонные плиты составов, которые создают пленку поверх бетона, которая удерживает воду, а также за счет образования луж, когда бетон погружается в воду и оборачивается пластиком. Бетон заказывается по объему в кубических ярдах. Хотя трещины в плите могут показаться несущественными, самая маленькая трещина представляет собой большое давление, направленное вниз, которое может раздавить трубопровод под плитой. Фунтов на кубический ярд / Фунт на кубический фут, Стоимость бетона из цены за кубический ярд, Конвертируйте кубические футы в кубические ярды и метры, введите необходимое сращивание (перекрытие) ваших стержней. Типичная гаражная плита размером 24×24 стоит от 3057 до 5944 долларов при цене от 5,31 до 8,31 доллара за квадратный фут для 4-дюймовой железобетонной плиты и от 6,83 до 10,32 доллара за квадратный фут для 6-дюймовой железобетонной плиты. О прутках и их размерах на один метр перекрытия в укороченном направлении. Плита имеет форму прямоугольника. Чтобы рассчитать объем бетона, необходимый для плиты, найдите площадь поверхности плиты и затем умножьте ее на глубину / толщину плиты, как показано на рис.Средняя стоимость бетонной плиты (толщиной 6 дюймов) составляет 5,00-5,50 долларов США за квадратный фут, включая материалы и рабочую силу. Однако цена может достигать 9-10 долларов США за квадратный фут в зависимости от множества факторов и затрат на улучшение. Уголки для стальных ферм Pratt или Warren. Давайте выясним вместимость плиты. Это составляет 0,11 кубического ярда. Обеспечение того, чтобы бетон был влажным, может увеличить его прочность на ранних стадиях отверждения. Чтобы использовать калькулятор объема бетона, просто введите ширину, длину и толщину заливки. Плита должна выдерживать распределенное постоянное воздействие 1,0 кН / м2 (без учета собственного веса плиты) и переменное воздействие 3,0 кН / м2. Калькулятор бетона позволяет пользователю быстро и легко анализировать или проектировать железобетонные секции без необходимости создавать и анализировать полную структурную модель (соединения, элементы, сочетания нагрузок и т. Д.). В США домовладельцы сообщают, что стоимость готового бетона составляет около 98-99 долларов за кубический ярд. Рассчитайте количество арматуры, необходимой для перекрытий и проезжей части.Измерьте длину, ширину и высоту плиты, фундамента или колонны. Плотность * Площадь. Цемент — это вещество, которое используется для связывания материалов, таких как заполнитель, путем прилипания к указанным материалам, а затем отверждения со временем. Хотя существует много типов цемента, портландцемент является наиболее часто используемым цементом и входит в состав бетона, раствора и штукатурки. Шаги для оценки кубических ярдов. Динамическая нагрузка на плиту 3. В качестве альтернативы, в некоторых заводских установках бетон смешивается в сушильных формах для производства сборных железобетонных изделий, таких как бетонные стены.О стержнях и их длине. Калькулятор бетона оценивает объем и вес бетона, необходимые для покрытия заданной площади. Правильное перемешивание необходимо для производства прочного однородного бетона. Для этого калькулятора мы использовали 2362,7 кг на кубический метр веса бетона. Это приложение можно использовать для быстрого расчета параметров балок и железобетонной плиты не только в офисе, но и на строительной площадке. Прямоугольная железобетонная плита просто опирается на две каменные стены толщиной 250 и 3 мм.75 м друг от друга. При проектировании плиты учитываются три вида нагрузки: 1. (процентная). Избавьтесь от догадок и воспользуйтесь подходом «она будет права», зная, сколько сетки вам нужно в вашей плите, с помощью простой формулы. Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Это потрясающий калькулятор бетонных плит для оценки того, сколько кубических ярдов нужно заказать для завершения ваших бетонных плит, бетонных полов, бетонных стен и бетонных оснований. Обычно для достижения более 90% окончательной прочности бетону требуется около четырех недель, а укрепление может продолжаться до трех лет.Чтобы рассчитать необходимое количество бетона, вам нужно учитывать толщину в дополнение к длине и ширине плиты. Покупка немного большего количества бетона, чем предполагаемый результат, может снизить вероятность недостатка бетона. SAFI CONCRETE CALCULATOR ™ — это простой и мощный инструмент, который позволяет анализировать и проектировать поперечные сечения железобетонных балок, плит и колонн. Этот бесплатный калькулятор бетона оценивает количество бетона, необходимое для проекта, и может учитывать различные формы и количества бетона.Строительные материалы; Введите длину, ширину и глубину области. Расчет железобетонных перекрытий 107 B = 1,2x 1, где x = расстояние между опорой от нагрузки, ближайшей к нагрузке, I = эффективный пролет. При установке бетонной плиты или конструкции рекомендуется добавить арматурный стержень или арматурный стержень, чтобы укрепить его и предотвратить растрескивание дороги. Простой онлайн-калькулятор, чтобы найти максимальную длину плиты бетонного перекрытия, зная значения толщины армированной плиты, предела текучести, коэффициента армирования.количество, которое фактор потерь добавит в линейных футах. Сетка — это горизонтальный и вертикальный интервалы арматурного стержня. УЗНАТЬ БОЛЬШЕ Калькулятор сечения арматурной балки — это очень простой инструмент, который является небольшой частью нашего полнофункционального программного обеспечения для проектирования железобетонных балок, предлагаемого SkyCiv. Бетон можно приобрести в нескольких формах, в том числе в мешках по 60 или 80 фунтов, или доставить в больших количествах специализированными автобетоносмесителями. Если площадь сложная или требуется несколько заливок, разбейте проект на более мелкие части и рассчитайте бетон, необходимый для каждого отдельно. Расчет объема квадратной плиты с помощью калькулятора. Сначала найдите объем бетона в кубометрах. линейные ножки арматуры плюс количество отходов. Таким образом, ваша стоимость мощения подъездной дороги с двумя автомобилями шириной 16 футов и 40 футов … Калькулятор автоматически рассчитает необходимое количество кубических ярдов бетона. Если бетон рассчитан на легкое использование и ему не нужно будет выдерживать тяжелые предметы, такие как автомобили или машины, 3-дюймовая плита может помочь. Для перекрытий, простирающихся в обоих направлениях, следует использовать опубликованные таблицы и диаграммы, чтобы определить изгибающий момент и сдвиг на единицу ширины плиты.Процесс затвердевания бетона после его укладки называется отверждением и является медленным. Схема вида сверху калькулятора бетонной арматуры Измерения круглого сечения до точек ходовых стержней 1/32 «1/16» 1/8 «1/4» 1/2 «(длина — слева направо): также проверяется минимальное количество стали для… Калькулятор арматуры — Плита, подъездная дорожка или внутренний дворик Рассчитайте количество арматуры, необходимой для плит и проезжей части. Калькуляторы для инженеров-строителей, специалистов по строительству и специалистов по проектированию стальных конструкций Производство бетона зависит от времени, и бетон необходимо укладывать до того, как он затвердеет, поскольку он обычно готовится в виде вязкой жидкости.Данный калькулятор бетонных плит является идеальным инструментом для оценки количества необходимых материалов, в частности, с его помощью можно рассчитать: количество строительных материалов, таких как щебень, песок, цемент и необходимое для раствора; объем бетона, необходимый для фундаментной плиты; количество деревянных досок для создания опалубки; Некоторые бетоны даже предназначены для более быстрого затвердевания в тех случаях, когда требуется быстрое время схватывания. Онлайн-калькулятор для расчета бетонной плиты по уклону для плиты, подвергшейся внутренней концентрированной стойке или колесной нагрузке, предполагая, что плита армирована только для усадки и температуры.(дюймы), введите коэффициент потерь, если требуется. Сколько вам нужно бетона? Толщина армированной плиты (в дюймах или мм) Используйте калькулятор плит, чтобы рассчитать бетон, необходимый для поверхности крыльца. Шаг 1 — Узнайте нет. Калькулятор CFS Slab позволяет быстро и легко рассчитать толщину плиты и дозировку волокна, а также создать загружаемую конструкторскую документацию для вашего проекта. Это программное обеспечение будет отображать полный отчет и рабочий пример расчетов конструкции железобетона в виде… Шаг 2 — Определите марку бетона.. В этом разделе представлен калькулятор для оценки прочности прямоугольного сечения железобетонной балки (одно- или двухармированной). Файлы> Загрузить электронную таблицу EXCEL Best Concrete Design — CivilEngineeringBible.com (БЕСПЛАТНО!) Интегрированный Т-образная балка, односторонняя плита и колонна для расчета арматуры: поиск необходимой площади арматуры (или расстояния) и выбор стержней для Т-образных балок, 1- проходные плиты и колонны в типичном железобетонном здании. Шаг 3 — Используя формулу IS 456, стр. 90, вычислите площадь стальной поверхности при растяжении и толщину плиты, а затем найдите момент сопротивления плиты.* Минимальная стоимость заказа 1 м³. Сетка — это горизонтальный и вертикальный интервалы арматурного стержня. Калькулятор бетонных плит. ). Эта электронная таблица состоит из многих сегментов, касающихся аспектов RCC, как описано ниже: Расчет балки (расчет на изгиб, удобство обслуживания, расчет на сдвиг)

Калькулятор железобетонной плиты 2020

Оптимизируйте бетонную плиту, армированную волокном, при расчете уклона с помощью программного обеспечения SikaFiber®

Это программное приложение и результаты, полученные в результате его использования, предназначены только для использования профессиональными пользователями, обладающими экспертными знаниями в области предполагаемого приложения.Пользователи должны независимо проверять результаты перед любым использованием и принимать во внимание место и условия применения, технические характеристики продукта и литературу по продукту, техническое состояние, а также местные применимые стандарты и правила.

В отношении программного обеспечения и результатов, полученных в результате его использования, Sika не дает никаких гарантий относительно точности, надежности, полноты, пригодности для продажи или пригодности для каких-либо целей. Программное обеспечение предоставляется на условиях «как есть», и Sika категорически отказывается от каких-либо гарантий в отношении программного обеспечения и результатов, полученных в результате его использования.

Sika не несет ответственности за любые косвенные, штрафные, случайные, образцовые или особые убытки (включая, помимо прочего, потерю деловых возможностей или упущенную выгоду), возникшие в результате оценки или использования программного приложения и результатов, полученных в результате его использования. использовать.

Информация и, в частности, рекомендации, касающиеся применения и конечного использования продуктов Sika, даны добросовестно на основе текущих знаний и опыта Sika в отношении продуктов при правильном хранении, обращении и применении в нормальных условиях в соответствии с Рекомендации Sika. На практике различия в материалах, подложках и фактических условиях на месте таковы, что никакая гарантия в отношении товарной пригодности или пригодности для конкретной цели, а также какой-либо ответственности, вытекающей из каких-либо правовых отношений, не может быть выведена из этой информации или из любых письменных рекомендаций или любых других предлагаемых советов. Пользователь продукта должен проверить пригодность продукта для предполагаемого применения и цели. Sika оставляет за собой право изменять свойства своей продукции.Соблюдайте права собственности третьих лиц. Все заказы принимаются в соответствии с нашими текущими условиями продажи и доставки. Пользователи должны всегда обращаться к самому последнему выпуску местной спецификации продукта для соответствующего продукта, копии которого будут предоставлены по запросу.

Если не указано иное, вся информация, текст, графические изображения, функции, функции и макет, содержащиеся в этом программном обеспечении, являются исключительной собственностью Sika и не могут быть скопированы или распространены, полностью или частично, без явного письменного согласия Компании. .

Передавая информацию Sika, вы предоставляете Компании неограниченную безотзывную лицензию на использование, воспроизведение, отображение, изменение, распространение и выполнение такой информации. Персональные данные используются Sika только для обработки вашего запроса на получение информации или для продвижения наших продуктов и услуг.

Узнайте больше об общих правилах защиты данных.

© Авторское право Sika Services AG 2016

Автоматическая спецификация стальной арматуры для поддержки оптимизации железобетонных перекрытий

Основные характеристики

Автоматическая спецификация армирования для плоских плит с использованием BIM и FEM.

Параметрические функции вычислительных компонентов позволяют проводить тщательную оптимизацию структурной системы.

Настраиваемые функции конструктивности позволяют создавать реалистичные и осуществимые топологии армирования.

Интеграция проектирования и строительства усиливается за счет автоматической спецификации стальной арматуры.

Реферат

В этой статье был представлен вычислительный подход с использованием информационного моделирования зданий (BIM) для автоматизированной спецификации стальной арматуры для поддержки оптимизации плоских железобетонных (RC) плит.После импорта геометрии перекрытия из BIM предложенная процедура использовала внутренние силы, полученные из модели конечных элементов (FEM), для отображения требуемого армирования в два этапа. На первом этапе характеристики армирования соответствовали пространственному разрешению МКЭ. Во втором, арматура была скорректирована путем наложения функций конструктивности, чтобы ограничить количество договоренностей с точки зрения зон и расстояния между стержнями. Целью статьи было исследование параметрических возможностей предлагаемого подхода в контексте модели оптимизации для создания эффективных конструктивных решений. Были представлены численные примеры, демонстрирующие эффективность автоматизированной процедуры спецификации. Эффективность использования материалов и сложность конструкции разработанных конфигураций арматуры также оценивались по сравнению с традиционным решением в реальных условиях проектирования.

Ключевые слова

Проектирование

Автоматизация

Оптимизация

Ж / б конструкции

Стальная арматура

Полы

Рекомендуемые статьиЦитирующие статьи (0)

Просмотреть аннотацию

© 2018 Авторы.Опубликовано Elsevier B.V.

Рекомендуемые статьи

Ссылки на статьи

B1131 Сетка | Провода длиной 12 мм и поперечными проводами 8 мм

Использование высококачественной стали правильных рекомендуемых и утвержденных марок гарантирует, что вы устанавливаете правильную сталь, а ваши строительные проекты безопасны, безопасны и соответствуют всем правовым нормам.


Наша высококачественная арматурная сетка изготовлена ​​из высокопрочной стали и изготовлена ​​в соответствии со стандартами BS4449 / 2005, это продукция УТВЕРЖДЕНА CARES, полностью сертифицирована CE и соответствует необходимым британским стандартам и европейским стандартам (BS и EN).

ВЫСОКОПРОЧНАЯ СТАЛЬНАЯ СЕТКА ДЛЯ АРМИРОВАНИЯ БЕТОНА

B1131 КВАДРАТНАЯ СЕТКА
Размер ячейки 4,8 x 2,4 м Площадь покрытия = 11,52 м2

Информация о доставке

Все товары обычно доступны для доставки на следующий рабочий день, если они заказаны до 13:00, и мы делаем все возможное, чтобы это оставалось. Однако иногда слоты доставки заполняются до 13:00, поэтому не всегда гарантировано .В этом случае мы доставим товар на следующий рабочий день. Чтобы узнать, доступна ли доставка на следующий день, свяжитесь с нами через чат или свяжитесь с нами здесь , чтобы подтвердить, прочтите нашу полную информацию о доставке здесь.

О поставщике

Мы являемся крупнейшим онлайн-поставщиком стальной арматуры в Великобритании, предлагая вам непревзойденных цен, отличное обслуживание клиентов и высококачественную продукцию.

«Лучшая доставка, лучшие цены, лучший сервис!»

Если у вас есть график гибки, пришлите его нам, чтобы получить лучшее предложение. Вы можете загрузить файл , нажав здесь.

Зачем нужна армирующая сетка?

Армирующая сетка используется, чтобы помочь бетону выдерживать силу растяжения. Хотя бетон по своей природе достаточно прочен, чтобы выдерживать силу сжатия, он также может треснуть от изгибающей силы растяжения.Следовательно, ему нужна помощь в сопротивлении растягивающему напряжению с использованием высокопрочного материала.
Деформационная форма стальных стержней помогает бетону прилипать к стальному стержню, создавая прочную структуру.

Проектные услуги по расчету и армированию

Чтобы гарантировать, что мы продолжаем предлагать наиболее полные продукты и услуги от проектирования до строительства, мы недавно провели обзор наших услуг по проектированию и детализации.

С 1 мая 2016 года мы вносим следующие изменения в наши предложения и услуги:

Зачем менять услугу?

Многие предприятия строительной отрасли в последнее время страдают от нехватки квалифицированных кадров как на строительной площадке, так и в проектном бюро. Это привело к увеличению передачи ответственности за дизайн вниз по цепочке поставок. Это само по себе создает проблему из-за того, что контракты очень редко бывают одинаковыми, и, следовательно, поддержка, требуемая от цепочки поставок, может отличаться от одного контракта к другому.

Как изменилась услуга SMD?

В ответ на запросы наших клиентов мы проанализировали услуги, которые мы можем предоставить, с точки зрения проектных расчетов и рекомендаций по армированию. Теперь мы можем предложить три различных уровня услуг по расчету проекта для удовлетворения ваших потребностей:

* За детализацию всей арматуры сетки и стержней в композитной плите отвечают другие, а не SMD.

** Проектные расчеты на соответствие стадиям строительного, композитного и пожарного проектирования.Проверки конструкции ограничиваются максимум одним расчетом на профиль настила для каждого уровня пола, исходя из наиболее обременительных условий расчетной нагрузки.

*** Несколько расчетов для каждого этажа и варианта нагрузки (максимум четыре на любом уровне пола) · Размеченные чертежи, показывающие все места расчета и минимальные требования к армированию сетки

Что учитывается в наших проектных расчетах?

Для всех уровней включения проекта (Standard, Enhanced и Premium) вычисленные площади сетки основаны на минимальных требованиях кодифицированного дизайна (согласно BS5950 или Eurocode 4 по запросу).Расчеты будут включать требования к армированию, связанные только с комбинированным действием настила и бетона, и всегда будут исключать любое увеличение или дополнительное армирование для элементов конструкции, указанных ниже.

Исключено из стандартных, расширенных и премиальных услуг

  • Улучшенный контроль трещин, когда плита требуется для обеспечения изнашиваемой поверхности или получения чувствительной отделки
  • Любое армирование и / или конструкция консолей перекрытий
  • Обрезка пустот
  • Расчет поперечной арматуры или П-образных стержней для составных балок
  • Если в этих сценариях требуется усиление или дополнительное усиление, оно должно быть спроектировано и определено другими для включения в подробные чертежи, предоставленные SMD, где это необходимо.

Поможем определить варианты дизайна

Чтобы наши затраты на проектирование и детализацию были конкурентоспособными, а также чтобы мы могли предоставлять вышеупомянутые услуги, которые «повышают ценность» вашего контракта, мы также рассмотрели процесс утверждения, проверки и строительства наших чертежных работ, чтобы помочь определить, когда вносятся изменения.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
