Расчет четырехскатной крыши: калькулятор, площадь

Для небольших хозяйственных строений часто используют простую односкатную кровлю. Для частного дома стоит подобрать что-то более эффективное и красивое, например, крышу с четырьмя скатами. Такой вариант используется довольно часто, особенно, если «коробка» дома имеет квадратную форму. Но такая конструкция может быть довольно сложной. А как правильно сделать расчет четырехскатной крыши? Давайте разберемся.

Содержание

1. Расчет четырехскатной крыши — общие понятия
2. Проводим вычисления

Расчет четырехскатной крыши — общие понятия

Прежде всего, стоит разобраться с самой конструкцией четырехскатной крыши и ее разновидностями. Общие представления можно получить уже исходя из названия. В такой кровле используют сразу четыре ската. При этом различаются следующие разновидности:

1. Шатровая. Именно такой вариант можно назвать классической четырехскатной крыши. Такая конструкция имеет треугольные скаты, сходящиеся в одной точки в верхней части крыши. Шатровая кровля применяется, в основном, при строительстве квадратных зданий.
2. Вальмовая. В этом случае две стороны имеют треугольную форму, а две другие выполнены в виде трапеции. Такая конструкция крыши встречается чаще, чем шатровая. Именно этот вариант чаще всего используют, если хотят сделать мансарду.

Каждая разновидность четырехскатной крыши имеет свои подвиды. Встречаются сложные и более простые конструкции. Но в любом случае очень важно сделать правильный расчет четырехскатной крыши, от этого будет зависеть ее долговечность и надежность.

Кровля с четырьмя скатами имеет свои преимущества. Например, под такой крышей остается много пространства, которое будет надежно защищено от атмосферных явлений и холода. В результате у вас появится свободное помещение, которое можно использовать для хранения вещей или для проживания. Кроме того, сама стропильная система довольно прочная, такая кровля способна выдержать большие нагрузки.

Если говорить о недостатках, то в первую очередь стоит упомянуть о сложности конструкции. Если сравнивать ее с односкатной или двускатной крышей, то при возведении вам необходимо иметь определенные навыки и умения. Поэтому, чаще всего, при возведении четырехскатной крыши прибегают к помощи профессионалов.

Строя дом, «коробка» которого выполнена в виде квадрата, очень часто выбирают кровлю, состоящую из четырех скатов. Но и при другой форме строения такой вариант крыши вполне приемлем. Четырехскатная кровля прочная и надежная, кроме этого, она может украсить ваш дом. Но, как и при любом строительстве, очень важно сделать правильный расчет, именно об этом и пойдет речь в следующей части.

Проводим вычисления

Перед началом любого строительства необходимо сделать проект будущего сооружения, рассчитать все параметры и количество используемых материалов. Если речь идет о крыше, то тут важны следующие характеристики:

• используемые кровельные материалы;
• уклон ската;
• параметры и проект стропильной системы.

Это тоже важно знать:  Четырехскатная крыша своими руками: пошаговая инструкция

От используемого для кровли материала будет зависеть максимальный и минимальный уклон ската. Именно с этого начинается расчет четырехскатной крыши. Например, для шифера это значение лежит в пределах от 15 до 60 градусов. Если вы будете использовать популярную сегодня металлочерепицу, то угол уклона ската может быть от 30 до 60 градусов. Для мягкой кровли этот параметр не должен превышать 15-20 градусов.

Кроме этого, при выборе уклона ската может зависеть от количества зимних осадков и архитектурных особенностей. Если снега выпадает много, то уклон делается больше. В этом случае Вам не придется проводить уборку снега с кровли.

Но стоит помнить, что чем больше угол уклона, тем выше будет кровля. Поэтому необходимо сделать правильные расчеты, чтобы и снег не скапливался, и не испортить внешний вид самого дома.

Высчитав угол ската и высоту высшей точки кровли, можно рассчитать площадь четырехскатной крыши. Так как мы рассматриваем обычный шатровый вариант, то для таких вычислений достаточно вспомнить школьный курс. Каждый скат представляет собой равнобедренный треугольник, поэтому сделать правильные расчеты не составит особого труда.

Совершенно другое дело – это рассчитать все параметры стропильной системы. От правильности этих вычислений будет зависеть прочность всей конструкции. Толщина и сечение каждой из стропил, их расположение, количество дополнительных опор и так далее. Сделать все это самостоятельно, тем более, если речь идет о довольно сложной конструкции, бывает сложно. Поэтому эту работу лучше доверить профессионалам.

Но сегодня на помощь любому строителю приходит информационные технологии. Для проделывания различных расчетов можно использовать программы или он-лайн приложения. Например, специальный калькулятор четырехскатной крыши.

Подобные программные продукты можно часто встретить в интернете. При помощи он-лайн калькулятора у вас появляется возможность рассчитать следующие основные параметры:

• уклон наклона кровли и стропильной системы, в зависимости от выбранного кровельного материала и природных условий вашего региона;
• получаемая площадь поверхности кровли и ее примерный вес;
• длина всех элементов стропильной системы и рекомендованное сечение, а также количество стропил;
• рекомендации по обрешетки (ее площадь, шаг и так далее).

Все эти сведения значительно облегчат вашу задачу по расчету четырехскатной крыши. Кроме этого, вы сможете заранее узнать необходимый объем и характеристики требуемых материалов.

Расчет четырехскатной крыши – это важный и довольно сложный процесс. Чаще всего для его выполнения прибегают к услугам профессиональных строителей и кровельщиков. Если вы желаете сэкономить и сделать все самостоятельно, то воспользуйтесь специальными программами или он-лайн калькуляторами. Введя все требуемые параметры (размеры здания, уровень осадков, используемые кровельные материалы и так далее), вы сможете получить рекомендации, которые помогут сделать правильный расчет. В этом случае ваша крыша будет служить долго, и надежно защити жилье от атмосферных явлений.

Расчет вальмовой крыши — онлайн калькулятор с чертежами и фото + расчет стропильной системы и площади четырехскатной крыши

Достаточно популярной разновидностью крыши является вальмовая. Относят эту разновидность к четырехскатным конструкциям.

Конструкция крыши весьма надежна и позволяет сооружать под крышей жилое помещение.

Однако, при проектировании необходимо учитывать массу различных параметров, ведь возведение вальмовой крыши – непростой процесс. Расчеты, которые требуются в процессе проектирования, должны быть точными, иначе это сулит сооружением непрочной конструкции.

В данной статье вы узнаете как проводится расчет вальмовой крыши + онлайн калькулятор с чертежами и фото.

Устройство крыши

Чтобы процесс расчетов, которые предстоит сделать, был максимально простым, следует первостепенно ознакомиться с устройством крыши вальмового типа. Это позволит понять, какие именно элементы нуждаются в расчетах.

Конструкция состоит из:

• Конек. Он редставлен брусом, который располагается на самой верхней точки конструкции в горизонтальной плоскости. Служит опорой для большей части стропил.
• Центральные стропила. Элементы стропильной конструкции, которые располагаются во всю длину и высоту скатов и конька.
• Вальмовые стропила. Создают вальмы, прикрепляясь с одной стороны к коньку, а со второй к угловым стропилам.
• Угловые стропила. Как и конек, этот элемент относят к основной несущей части крыши. Расположение брусьев наклонное, которое заканчивается на краю дома или на небольшом расстоянии от него. Начальная точка прикрепления – это коньковый брус.

Чертеж стропильной системы

Сервисы

Чтобы не заниматься скрупулёзным подсчётом расходных материалов, можно воспользоваться сетевыми онлайн-калькуляторами, коих в Интернете можно обнаружить немалое количество.

Наиболее востребованные онлайн-калькуляторы для стропильной системы:

• stroy-calc.ru;
• calcstroy.ru;
• kalk.pro/roofs/hip-roof.

Для подсчёта расхода кровельного покрытия можно воспользоваться следующими сервисами:

• профнастил: grandline. ru;
• металлочерепица: expert-dacha.pro;
• ондулин: expert-dacha.pro.

Слепо доверять онлайн-сервису не стоит. Все результаты следует перепроверять. Желательно привлечь к проверке специалиста.

Как рассчитать площадь четырехскатной крыши?

Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.

Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.

У любой крыши в процессе проектирования прежде всего определяется угол наклона.

Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.

Алгоритм расчета площади конструкции:

1. Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
2. Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
3. Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h3 + b2 / 2, обозначения аналогичны.
4. Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.

После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.

Расчет площади

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

1. Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.
2. Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.
3. Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

Виды кровельных покрытий

Определяя тип кровли и кровельный материал, всегда берут во внимание значение угла наклона ската. В случае с вальмовой конструкцией крыши есть возможность не так пристально обращать внимание на этот параметр, ведь к ней подойдет практически любой кровельный материал.

Типы покрытий:

• Черепица. У такого вида кровельного материала, которой часто применяется в устройстве четырехскатной крыши вальмового типа, существует множество разновидностей. Бывает черепица из цемента, из керамики, битумная разновидность, которую иначе называют мягкой черепицей и из металла.
• Шифер. Разновидности шифера применяются к устройству кровли вальмового типа все без исключения. Однако, при выборе этой разновидности материала, многое зависит от необходимости сооружать чердачное помещение жилого типа или мансарду. В этом случае лучше не использовать металлический шифер (металлический профилированный листовой материал), он не может создать комфортную атмосферу в помещении под крышей. Для покрытия вальмовой крыши, под которой находится жилое помещение лучше использовать еврошифер. Состав материала – это стеклоткань и пропитка из битума, благодаря которым кровле обеспечивается надежность и хорошие теплоизолирующие свойства.
• Vip покрытие. Такое покрытие – идеальное решение для кровли. Его можно поставить в один ряд со сланцевой разновидностью черепицы, камышитовой кровлей, которые придают величественный вид дому, особенное, если ими покрыта вальмовая крыша. Минус в этом случае только один – дороговизна материалов, но относительно других качеств и свойств vip материалы изготовлены на высшем уровне.

Виды кровельных покрытий

Информация по назначению калькулятора

Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.

Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.

Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.

Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой комментариев ниже.

Расчет покрытия кровли

Чтобы расчеты кровельного материала были как можно точнее, их обычно проводят после установки стропильной системы.

Только после завершения сбора конструкции можно определяться с более подходящим материалом для покрытия кровли.

Выбирают материал, взяв во внимания погодные условия на местности, количество осадков и располагающих для строительства финансов.

Кроме этого, количество материала всегда больше, чем площадь крыши.

Помимо того, что уложенные материалы для тепло-, паро- и гидроизоляции влияют на это значение, прибавку дает и способ укладки материала, который проводят зачастую внахлест.

Дополнительно на количество кровельного материала влияет наличие добавочных элементов.

Во всех расчетах вам поможет калькулятор вальмовой крыши — онлайн.

ОСТОРОЖНО!

Некоторые виды кровельного материала нуждаются в обустройстве дополнительной обрешеткой сплошной укладки. Это увеличивает затраты на строительство. К такому материалу можно отнести черепицу на мягком основании.

Последний нюанс, который стоит учитывать – это количество потерь материала. Учитывая устройство вальмовой разновидности конструкции, которая представлена трапециевидными и треугольными скатами, необходим раскрой материала.

В таком процессе теряется около 30 %. Оптимальным решением, позволяющим избежать столь больших потерь, является использование черепицы битумного типа или штучного материала для кровли.

Стандартный принцип расчета количества кровельного материала:

• Рассчитывается площадь общего покрытия крыши;
• Делится на площадь одного листа материала;
• При этом учитывается не полная площадь материала для кровли, а на полезную его часть, т.е. на ту, которая покрывает поверхность. Для этого вычитают из общей площади материала расстояние, которое уходит на стыковку и нахлесты. Обычно такое значение равно 15 см.

Для более ясного представления о расчетах, можно рассмотреть два примера с использованием различного типа кровельного материала: шифер и металлочерепица.

Для шифера пример расчета следующий:

1. Обычно используют для покрытия семь листов волнового шифера, полезная площадь которых равна 1,335 м2.
2. Если применяются 8 листов такого материала, то значение полезной площади равно 1,56 м2.
3. Далее, значение общей площади крыши делят на значение полезной площади материала. Если площадь крыши, например, 26,7 м2 то количество листов шифера, необходимого для оборудования кровли, равно 20 штук.

Пример расчета для металлочерепицы:

1. Выбирая подобный материал для покрытия, стоит знать, что чем меньше размер материала, тем больший размер стыков необходимо применять.
2. Изначально значение общей площади умножают на поправочный коэффициент, равный 1,1.
3. После этого получившееся значение площади делят на полезную площадь черепицы, в зависимости от ее размера и, соответственно размера нахлествов.

Если конструкция покрытия крыши комбинированная и сложная, то значение перерасхода может достигать 60%.

Калькулятор расчета крыши

Размеры обрешётки

Методика расчета обрешетки достаточно проста. Для нахождения параметров обрешетки знать площадь кровли и размер пиломатериалов.

К примеру, S крыши — 100 м², а параметры доски 25×150×4000 мм (толщина, ширина и длина), то:

• площадь одной доски = 0,15 * 4 = 0,6 м²;
• количество досок для обрешетки 100 / 0,6 = 167 шт.;
• объем (в м³) одной доски 0,15 × 0,025 × 4 = 0,015 м³;
• объем всех досок 100 × 0,015 = 1,5 м³.

Для обустройства сплошной обрешетки потребуется 1,5 м³ досок. Для разреженной — нужно выполнить корректировку расчетов. Вносится новая составляющая – шаг между досками.

Если планируется сделать сплошную обрешетку, то достаточно взять удельный вес материала, который планируется использовать. Например, вес плиты ОСП или фанеры составляет 650 кг/м³.

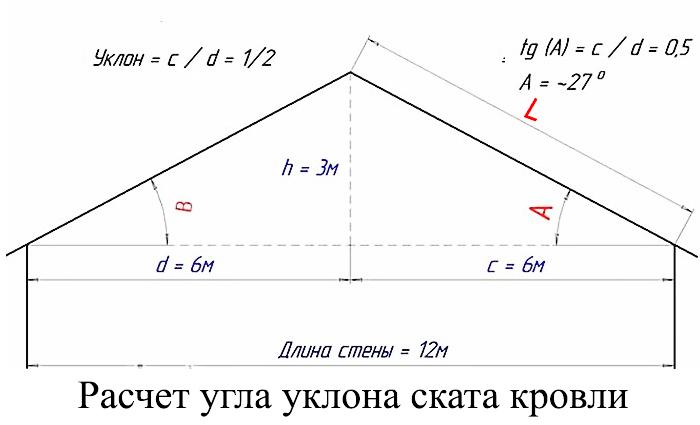

Выбор угла ската кровли и определение высоты конька

Как и в предыдущих расчетах, процесс определения высоты конька зависит от выбранного угла ската. Несмотря на то, что вальмовая конструкция крыши позволяет соорудить скаты, имеющие разное значение углов, лучше всего делать конструкцию с одинаковыми углами.

Это позволит нагрузке распределяться равномерно и иметь крыше эстетичный внешний облик.

ВНИМАНИЕ!

Значение угла наклона относительно вальмовой разновидности конструкции варьируется между 20 и 45 градусами.

На более конкретное определение такого параметра влияют:

1. Фактор повышенной нагрузки от снега предполагает сооружение конструкции с более крутым наклоном.
2. Если ветер в районе расположения дома сильный и порывистый, то рекомендуется уклон делать не больше, чем 30 градусов.
3. Намерение помещение чердака использовать под жилое помещение. В данном случае учитывается удобство передвижения по чердаку и возможность обеспечить все коммуникативные конструкции таим образом, чтобы к ним был свободный доступ в случае необходимости.
4. Покрытие, выбираемое для кровли, также играет немаловажную роль. Выбирая определенный материал, нужно поинтересоваться минимально дозволенными характеристиками в отношении угла ската.

Относительно высоты конька, то определить ее очень просто, зная значение угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA.

Угол наклона крыши

Особенности процесса

Исходными данными служат:

• Размеры и план дома, а именно – параметры внешних и внутренних несущих конструкций, удерживающих каркас вальмовой крыши.
• Климатические условия: снеговая и ветровая нагрузки, количество выпадаемых осадков, средняя температура воздуха.
• Тип и вес всех слоев кровельного пирога (уточняемые и при необходимости корректируемые в ходе расчета).
• Другие условия эксплуатации (потребность в использовании внутреннего пространства, усложнении конфигурации или установке доп. проходных элементов, требования к дизайну).

Отклонения в меньшую сторону не допускаются. Отклонения в большую – приводят к росту сметы и веса крыши.

В жилых домах вальмовую крышу зачастую приходится усиливать как минимум двумя вертикальными опорными стойками, даже в самом простом исполнении каркас всегда укрепляется подкосами.

Читайте об устройстве вальмовой кровли в нашей статье.

Подготовка к работе

Работы начинаются с создания простого, но подробного чертежа, позволяющего определить или проверить уклоны скатов, площадь всех поверхностей крыши (общую и скатов по отдельности), длину и сечение основных элементов).

По мере уточнения параметров чертеж крыши усложняется и выполняется расчет промежуточных стропил, доп. элементов и кровельного пирога.

На выходе застройщик должен получить точный план крыши (в идеале – с 3-D моделью) с указанием сечения, размеров, точек и способов крепежа каждого элемента.

Калькулятор вальмовой крыши

Вальмовая крыша

Вальмовая крыша представляет собой прямоугольную крышу, имеющую скат со всех четырех сторон. Обычное бедро имеет одинаковый наклон со всех сторон, в то время как неправильное бедро имеет разные наклоны. скаты основной кровли и вальмовой кровли. Easy Rafters не рассчитывает полную четырехскатная вальмовая крыша, а скорее рассчитывает простые, вальмовые и нарожные стропила за один конец вальмовой крыши.

Расчет вальмовой крыши

Выберите вальмовую крышу из раскрывающегося списка Тип крыши или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать вальмовую крышу. В окне предварительного просмотра отображается вид в плане вальмовой крыши с размерами.

Вкладка «Расчет»

Главный уклон

Введите или выберите уклон обычного стропила основной крыши. Уклон вальмового конца автоматически обновится, чтобы соответствовать основному уклону крыши.

Наклон бедра

Чтобы рассчитать неравномерный откос, введите или выберите уклон конца откоса после того, как был введен основной уклон.

Ширина здания

Введите общую ширину здания.

Основной выступ

Введите горизонтальный свес обычного стропила основной крыши, включая бордюр.

Концевой выступ

Это поле отключено для обычных вальмовых крыш, так как свесы всегда будут одинаковыми. Для крыш неправильной формы выберите «Равномерно» или «Не равномерно» из раскрывающегося списка.

Неравномерные вальмы по умолчанию будут иметь неравные свесы, так как простые и главные обычные стропила имеют разные наклоны. Выравнивание свесов предполагает смещение вальмового стропила вдоль основная или тазобедренная стеновая пластина и регулировка высоты тазобедренной стенки, чтобы компенсировать разница в вылете.

Высота каблука/вырез по седлу

Примите высоту пятки по умолчанию и размеры выреза седла, рассчитанные Easy Rafters или переопределить значения по умолчанию, заблокировав одно или другое и введя желаемое измерение.

Коррекция бедра

Выберите «Опустить бедро» или «Назад бедро» из выпадающего списка.

Вальмовые стропила должны быть опущены или загнуты так, чтобы края стропила не мешали обшивке крыши. Опускание бедра опускает пятку вальмовых стропил, в то время как поддержка бедра включает скашивание верхних кромок вальмовых стропил.

Опущенные вальмы для неравномерных вальмовых крыш будут немного смещены от их центральной линии, чтобы компенсировать различное количество падения, необходимого для основной и вальмовой крыш. Вальмы с опорой для неравномерных вальмовых крыш будут иметь разные углы наклона для основная сторона и сторона вальмового конца вальмового стропила.

Примечание. Смещение вальмы или углы наклона будут отображаться в вальмовом стропиле. вид сверху на вкладке Бедро и на чертеже детали на вкладке Угловой узел.

Расстояние между стропилами

Выберите расстояние между центрами из раскрывающегося списка. Расстояние используется для компоновки нарожных стропил на вкладке «Компоновка».

Примечание. Расстояние также можно изменить на вкладке «Макет».

Размеры пиломатериалов

Введите или выберите размеры пиломатериалов для обычного стропила, вальмового стропила, коньковой доски и бордюрной доски. Размер обычного стропила также используется для простого стропила и нарожных стропил. Введите нулевую толщину конька или выберите «Без конька/прогона», если коньковая доска не используется.

Тип лицевой панели

Выберите Отвес или Квадратный разрез из выпадающего списка. (квадратный срез недоступен для неравномерных вальмовых крыш).

Вкладки для чертежей

Общие

Король Коммон

На вкладке King Common отображается вид сбоку с размерами основного стропила вальмовой крыши.

Бедро

На вкладке «Бальзам» отображается вид с размерами сбоку и вид сверху на вальмовое стропило вальмовой крыши.

Основные домкраты

На вкладке «Главные домкраты» отображается вид сбоку и вид сверху стропильных домкратов вальмовой крыши с размерами.

Домкраты для бедер

На вкладке «Вальмовые домкраты» отображается вид с размерами сбоку и вид сверху стропильных домкратов вальмовой крыши. для стороны вальмового конца вальмового стропила на неравномерной вальмовой крыше. На рисунках представлены все стороны тазобедренного сустава. нарожные стропила и не включают общую длину, доступную на вкладке «Компоновка».

Макет

На вкладке «Компоновка» отображается вид в плане вальмовой крыши, показывающий расположение и длина нарожных стропил.

Примечание: вальмовые нарожники всегда располагаются по центру от царга обычного стропила.

Интервал

Выберите межцентровое расстояние для всех нарожных стропил из раскрывающегося списка.

Основная крыша Последняя общая

По центру пика

Установите этот флажок, чтобы разместить главные домкратные стропила крыши по центру. от точки вальмовой крыши и снимите этот флажок, чтобы разметить основные поддомкратные стропила крыши используя измерение «Главная крыша последняя общая».

При выборе этой опции главные домкратные стропила крыши будут выровнены с накатными стропилами вальмового конца, но может быть не по центру с основная крыша обычные стропила.

Включить выступ в длину домкрата

Установите этот флажок, чтобы включить свес в измерения длины домкрата и снимите флажок, чтобы не включать свес в длину нарожных стропил.

Когда эта опция не отмечена, хвосты нарожных стропил можно оставить длинными, защелкните меловую линию и отрежьте хвосты после установки, обеспечив что лицевая панель совершенно прямая.

Обшивка

На вкладке «Обшивка» отображается вид в плане угла основной крыши и крыши с вальмовым концом. просматривается под углом, перпендикулярным плоскости крыши и показывающим все размеры и углы необходимо рассчитать и раскроить необходимую обшивку.

Если длина обычного стропила или главного стропила больше, чем ширина цельного куска обшивки, а также размеры для сечение равно ширине стандартного куска обшивки (48 дюймов, метрическая 1220 мм).

Угловая деталь

На вкладке «Угловой узел» отображается детальный чертеж на виде в плане одного угла. вальмовой крыши, показывающий любое смещение вальмы, смещение вальмы и разницу в высоте стены.

3 Онлайн калькулятор каркаса вальмовой крыши Бесплатные сайты0131 . Вальмовая крыша (или четырехскатная крыша) содержит загрузку откосов всех сторон к стенам. Это может быть четырехскатная пирамидальная крыша

Большинство этих калькуляторов каркаса вальмовой крыши также позволяют сохранять выходные расчеты для последующего использования. Один веб-сайт в этом списке также содержит функцию , показывающую график для каркаса вальмовой крыши.

Давайте проверим эти бесплатные калькуляторы каркаса вальмовой крыши один за другим.

Калькулятор каркаса вальмовой крыши

Калькулятор каркаса вальмовой крыши (от Blocklayer.com) — один из лучших вариантов в этом списке. Вы можете добавить много деталей, и на их основе будет создан результат. Одной из уникальных особенностей этого веб-сайта является то, что он также генерирует график для каркаса вальмовой крыши . На этом графике вы можете проверить длину и ширину крыши, общие участки, расстояние между стропилами, общий подъем крыши, конек и т. д.

Вы можете ввести вводимые данные, например:

• Длина стены.
• Расстояние между стропилами.
• Толщина бедра.
• Толщина стропила.
• Сегменты крыши.
• Угол крыши.
• Глубина хребта.
• Свес (уровень).
• Расстояние между стропилами (равное или точное расстояние).
• Глубина стропила.
• Деталь лианы и др.

Введите данные и используйте кнопку Calculate для получения результатов. Помимо создания графика, он показывает детали того, что вам нужно. Например, он покажет, что вам нужен 1 конек указанного размера, обычные стропила, лианы и многое другое. Вы также можете сохраните свой расчет онлайн , что является еще одной полезной опцией. Таким образом, этот калькулятор каркаса вальмовой крыши предоставляет довольно хорошие возможности.

Myrooff.com

Myrooff.com поставляется с простым, но полезным калькулятором вальмовой крыши. Вам просто нужно ввести такие данные, как длина крыши, угол крыши (в градусах), ширина крыши, тип метрической системы (футы, метрическая система или дюймы) и конечная метрическая система (дюймы, метрическая система или футы). После ввода данных вы получите результат.

Вы увидите требуемую длину коньковой доски, площадь крыши, длину вальмового стропила, подъем крыши, общую длину стропила, исходя из введенных вами значений. Это все, что делает этот сайт. Других и дополнительных опций нет. Доступны только основные параметры.

Planetcalc.com

Planetcalc.com (домашняя страница) также является хорошим вариантом для быстрого расчета длины вальмового стропила, длины коньковой доски, площади крыши, угла крыши, общей длины стропила и объема. Просто укажите детали, такие как длина основания крыши, ширина и подъем крыши, чтобы получить результаты. Вы также можете установите точность расчета с помощью ползунка, после чего выходные данные отобразятся соответствующим образом.
