Перекрытие по профлисту: расчет и преимущества

Технология перекрытия по профнастилу сегодня стала одной из самых популярных и востребованных. Связано это с тем, что материал имеет множество достоинств и преимуществ по сравнению с другими. Например, с профильными листами весьма просто работать, они легче, чем другие конструкции, долговечны, их можно применять в любой строительной области – для крыши, возведения забора, гаража, в качестве межэтажного перекрытия. Хотите узнать о том, как профнастил может применяться в перекрытии, а также, как его соорудить собственными усилиями? Читайте!

Бетонное перекрытие по профнастилу не обходится без заливки и применения опалубок. Монолитное перекрытие по профнастилу дает возможность за кратчайшие сроки возвести потолок, при этом не требуются никакие дополнительные работы по отделке или доработке.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

Перекрытие, сделанное из профнастила, имеет массу преимуществ: оно прочное, долговечное и не поддается влиянию извне

Перекрытие по профлисту зависит от профилей, которые обеспечивают ребристость сечениям. А это повысит надежность перекрытия по профлисту и сооружения в целом. Что касается финансовых расходов, то они также сокращаются, что делает стройку экономной.

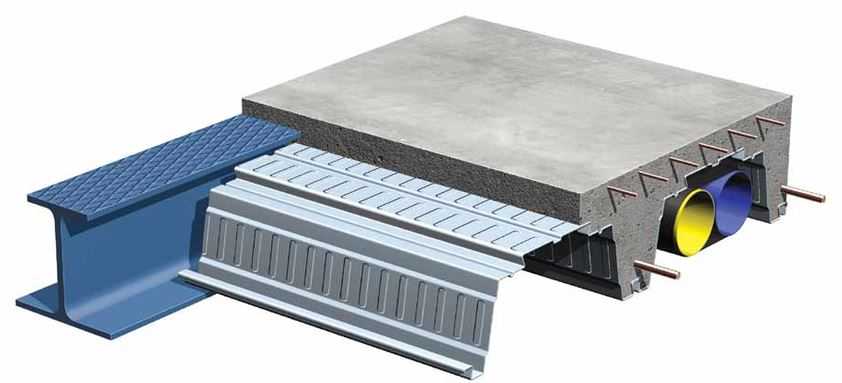

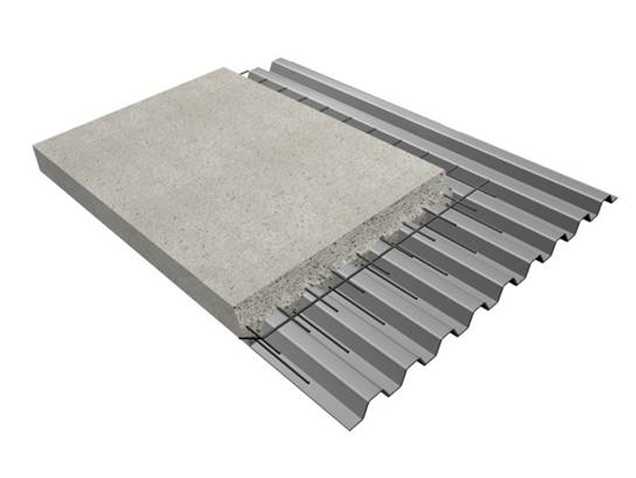

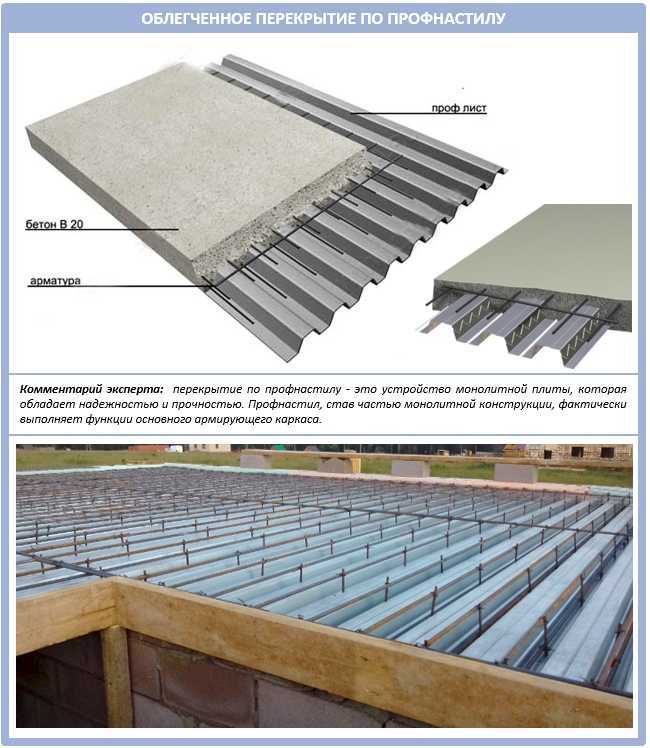

Перекрытие по профнастилу выполняет функции несъемной опалубки, на которую заливается бетонная смесь. Опорами в этом случае служат металлические каркасы. Основа такого каркаса – колонны и балки.

Межэтажное перекрытие из профнастила создает нагрузки на каркасы, а вот нагрузки на стены – снижает. При этом вы можете утеплить стены пеноблоком или газобетоном. Межэтажные перекрытия по профлисту имеют неоспоримое преимущество. Если вы строите массивное здание, то фундамент используется ленточный, а это – большие расходы на стройматериалы. А вот при использовании профнастила идеальным вариантом будет колонный фундамент, что сэкономит не только деньги, но и время строительства.

Запомните! Колонный фундамент выдерживает нагрузки только по своим сторонам. Поэтому каждый оголовок заливают ростверком.

Содержание

• 1 Профнастил и его преимущества
• 2 Монтаж перекрытия по профлисту
  • 2.1 Чертежи перекрытия по профлисту

Профнастил и его преимущества

Профлисты имеют целый ряд преимуществ, которые и сделали его столь популярным в строительной сфере. К ним относятся:

1. Универсальность. Как уже отмечалось, профилированные листы используются в самых разнообразных сферах строительства в качестве кровельного, облицовочного материала, в качестве заборов и так далее.
2. Антикоррозийная стойкость. Каждый лист при изготовлении покрывается специальным антикоррозийным раствором, который увеличивает срок службы материала до 30 и более лет.
3. Легкость. Вес профилированного листа составляет максимум 8 кг, что существенно снижает нагрузку на несущую конструкцию.
4. Поперечная и механическая прочность. Профнастил выдерживает очень большой вес, особенно это актуально при сооружении крыши.
5. Технологичность при эксплуатации. Материал легко обрабатывать, он легок при монтаже.
6. Приемлемая цена. Стоимость профнастила очень демократичная, он – один из самых дешевых строительных материалов.
7. Удобная транспортировка и хранение. Вам не составит труда самостоятельно перевезти профнастил из магазина на стройку. Ведь он не тяжелый. Хранить профнастил можно в упаковке в течение двух недель, а со вскрытой упаковкой срок вообще не ограничивается.
8. Пожаробезопасный и экологически чистый материал. Не горит и не выделяет вредные вещества или запахи.
9. Эстетичный вид. Вы можете выбрать профилированный листы любого размера и цвета, что позволить гармонично включить его в ваш экстерьер.
10. Стойкость. Материал является устойчивым к различным погодным условиям, не боится ни солнца, ни дождя, ни снега. Кроме того профнастил устойчив к кислотным и щелочным воздействия. На его поверхности никогда нельзя встретить мох или лишайники, как это часто случается с другими перекрытиями.

Монтаж перекрытия по профлисту

Чтобы сооружение на профлистах прослужило вам как можно дольше, следует выполнять рекомендации перекрытия по профнастилу.

Монтажные работы следует начинать с подсчета материала и подробного чертежа

Во-первых, перед началом работы обязательно произведите расчет перекрытия. В процессе такого расчета особое значение имеют точнейшие (до миллиметра) размеры здания. Кроме того, следует учитывать нагрузки, которые будут созданы перекрытием по профлисту.

В качестве колонн по перекрытию выступают металлические трубы с круглым или квадратным сечением. А вот для балок используются двутавровые балки и швеллера из металла.

Профнастил для перекрытий нужно подбирать очень внимательно. В зависимости от его вида выбираются шаги укладок балок и их приемлемое сечение. Если проще, то меньший шаг требуется для металлопрофилей с большей высотой. А вообще, чтобы как можно точнее рассчитать межбалковый шаг, проконсультируйтесь с производителей профнастила или его представителем в своем городе.

Чтобы понять, как правильно делать расчеты, приведем конкретный пример. Допустим, укладочный шаг между балками равняется трем метрам. Вы приобрели профнастил с маркировкой ТП-75 и толщиной листа 0.9 мм. Чтобы определить нужную длину профнастила, следует учесть его опору на три балки (а не на две, как принято). Это будет препятствовать прогибанию листов.

Крепить листы к балкам предпочтительнее саморезами на 32 мм (т. н. бронебойными). Такие крепления имеют усиленный бур, который создаст швеллера без применения дрели. Крепления делаются по стыку профлиста и балки. Так, если вы делаете укладку листа на три балки, он должен прикрепляться к ним в трех местах, на две балки – в двух и так далее.

Далее листы нужно закрепить по их стыкам, использовать для этой цели можно те же бронебойные саморезы, но немного короче, например, на 25 мм. При этом они вкручиваются на расстоянии 40 см друг от друга.

На этом процесс опалубки завершается и начинается армирование перекрытия по профлисту. Армирование позволит усилить один материал при помощи другого, более прочного. Так, профнастил армируется проволокой . Такой каркас, расположенный внутри конструкции, даст возможность бетону выдержать нагрузки. Объемная структура создается продольными прутьями (толщина 12 мм). Они укладываются по каналам профлистов. Каркасные элементы соединяются стальными проволоками (реже – при помощи сварки).

Перед бетонированием следует произвести армирование конструкции, это сделает ее еще более прочной

После армирования можно смело укладывать бетон. Толщина заливки обычно не превышает 8 см. Выбирать лучше бетон марки М-25 (он же – М-350). Однако перед тем, как заняться заливкой, следует подготовить профнастил – установить под него палки, чтобы избежать проседания под тяжестью бетона. Такие опоры убираются сразу после высыхания бетонной смеси.

Совет: бетонирование лучше осуществлять за один раз. Но если площадь слишком большая и вы не уверены, что за день справитесь, тогда лучше заливать по пролету.

Период высыхания напрямую зависит от погодных условий. При условии теплой погоды этот процесс займет около 10 суток (при этом, если на улице слишком жарко, следует постоянно смачивать бетон). Если же вы занимаетесь стройкой зимой, то процесс растягивается до 4-х недель.

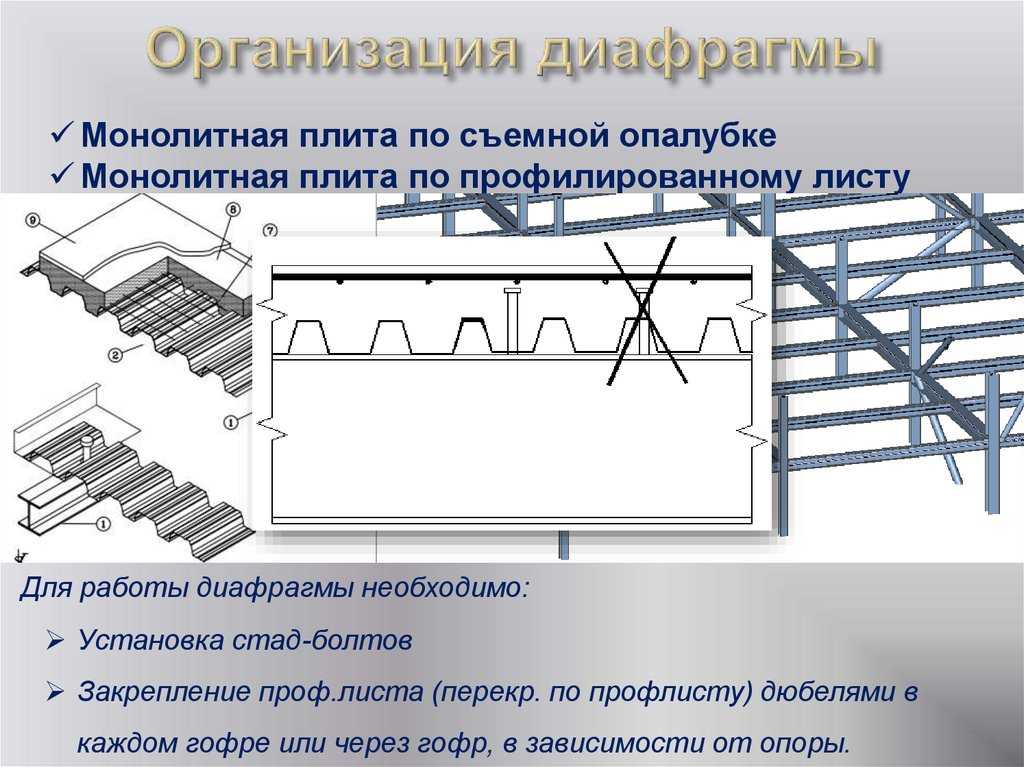

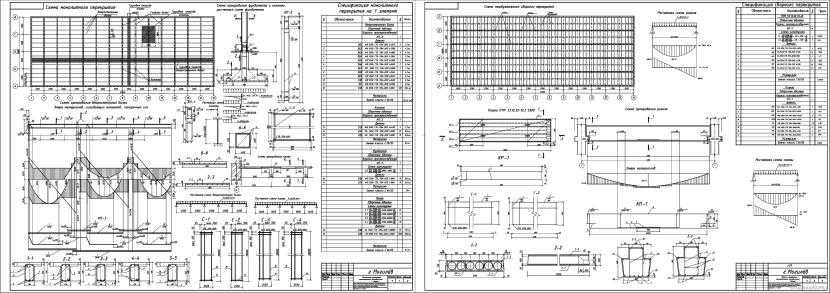

Чертежи перекрытия по профлисту

Перекрытие по профлисту, не смотря на свою универсальность, все-таки имеет некоторые риски и нюансы. Так, во время работы вы можете рисковать перерасходом материалов, их недостаточной прочностью и устойчивостью, особенно если поспешите или захотите сэкономить, нарушив технологический процесс. Кроме того, во время работы с профлистом могут быть нарушены строительные сроки, а также не исключены убытки из-за вышеперечисленных причин.

Если вы хотите, чтобы плита перекрытия прослужила вам максимально долго, не игнорируйте теоретическую часть работы, во время которой выбираются материалы для будущей конструкции, подбираются листы с учетом их вида и толщины, выбираются арматурные сечения.

Порой такие теоретические расчеты выполнить весьма сложно самостоятельно, особенно, если вы не являетесь специалистом в области строительства. В этом случае лучше обратиться за помощью к профессионалу, который поможет вам в составлении плана и чертежа.

Не забывайте, что несущий профнастил для перекрытий не стерпит ни одной ошибки. Если неправильно спланировать перекрытие по профлисту, все здание может оказаться непригодным. Не допускайте ошибок, лучше по нескольку раз пересчитывайте и учитывайте любые мелочи.

какие характеристики следует учитывать, формулы и примеры подсчета для монолитных плит с несъемной опалубкой из профнастила

В настоящее время все больше частных застройщиков выбирают в качестве перекрытий монолитные плиты с несъемной опалубкой из профнастила.

Подобное решение является особенно удачным для домов со сложной планировкой, нестандартными пролетами и большим числом технологических проемов.

Преимущества этой конструкции сегодня бесспорны. Кроме того, она выполняет роль дополнительной армоконструкции, не давая бетонному раствору растекаться при заполнении ребер жесткости, что в целом значительно повышает прочностные свойства железобетонной конструкции.

Содержание

• 1 Зачем это необходимо делать?
• 2 Какие характеристики следует учитывать?
• 3 Методики подсчета
  • 3.1 Формулы и примеры
• 4 Возможные ошибки и сложности, их последствия
• 5 Заключение

Зачем это необходимо делать?

Все перекрытия относятся к несущим конструкциям, поэтому прочностные характеристики влияют на работоспособность всего строительного объекта. Они принимают на себя нагрузки, возникающие при эксплуатации строения.

Их подразделяют на постоянные, в которые входит весовая нагрузка перекрытия и временные, возникающие в процессе обслуживания дома: мебель, оборудование и проживающие люди.

Если конструкция не сможет нести вышеперечисленные нагрузки, она начнет прогибаться сверх установленного нормативом размера, а если процесс не стабилизируется, произойдут разрушения не только перекрытий, но и стен дома.

Поэтому монтажные работы по установке такого монолитного сооружения начинают с расчета, который проводится в рамках проектирования строительного объекта с соблюдением всех нормативных актов:

• СНиП 2.03.01-84.
• СНиП II-2381.
• Рекомендации по проектированию монолитных ЖБ перекрытий со стальным профилированным настилом.

Расчет данной конструкции базируется на определении допустимых нагрузок и максимального прогиба плиты, зависящих, от ее веса и размера.

По полученным предельным показателям определяют размеры несущих балок, толщину конструкции и площадь сечение армирования.

На самом деле этот расчет является довольно сложным, трудоемким и ответственным. Перекрытия не допускают даже малейших ошибок, в связи, с чем современные проектировщики выполняют его с применением серьезных строительных программ, особенно для многоэтажных зданий.

Какие характеристики следует учитывать?

Начинают с точных замеров характеристик площади перекрытия. Далее предварительно устанавливают его толщину, параметры профлиста, размер несущих балок и их количество. После этого выполняют сбор нагрузок на плиту: постоянных и временных.

На выбор межбалочного расстояния влияет размер глубины гофры, ее увеличение вызывает рост объема заливаемого бетона. Поэтому потребуется чаще устанавливать балки. Специалисты подтверждают, что для 3-х метрового пролета потребуется профлист с толщиной не ниже 1 мм.

Внимание! Размеры арматуры и ширину перекрытия выбирают на основании расчетов нагрузки на нее. Толщина плиты будет зависеть длины пролета и принимается от 80 до 250 мм.

Рекомендации по выбору профлиста для создания безопалубочного монолитного перекрытия:

1. Наиболее предпочтительная марка металлопрофиля Н57/Н60/Н75/Н114, придающие покрытию вспомогательные ребра жесткости с высочайшими армирующими возможностями, которые гарантируют ей высокую прочность при наименьшей толщине, поскольку вес монолитной плиты снижается, что разгружает несущие стены и фундамент дома.
2. Толщину металлопрофиля принимают от 0,6 до 1,1 мм. Чем выше, тем прочнее конструкция, наиболее часто застройщики приобретают листы 0,9 мм и с волной 60 мм.
3. Также нужно правильно подобрать защитное покрытие. Наиболее надежные в эксплуатации листы с покрытием «пурал» со сроком эксплуатации выше 40 лет, устойчивые к температурным скачкам, химическим и механическим воздействиям.

При устройстве монолитного перекрытия используют листы без малейших дефектов, они не должны лопаться при сгибании, а напротив быстро восстанавливать свою форму.

Методики подсчета

Существует две методики определения допустимых размеров ЖБ плиты по профнастилу.

1. При выполнении первой характеристику конструкционных элементов плиты задают предварительно: толщина плиты, номер двутавра, шаг несущих балок и параметры арматуры, после чего выполняют расчет на допустимость этих элементов к несению нагрузки.

   Таких расчетов может быть несколько, каждый раз расчетчик принимает новый типоразмеры конструкции, пока они не будут соответствовать минимально необходимым показателям.

2. Вторая методика менее продолжительная, расчет начинают с размеров плана перекрытия, затем принимают шаг балок и толщину перекрытия, собирают нагрузки и выполняют расчет конструкции с определением минимального сечения армирования и шага арматуры в сетке.

   Если необходимо, корректируют шаг балок и толщину перекрытия, пока не будут получены наиболее экономичные показатели.

Формулы и примеры

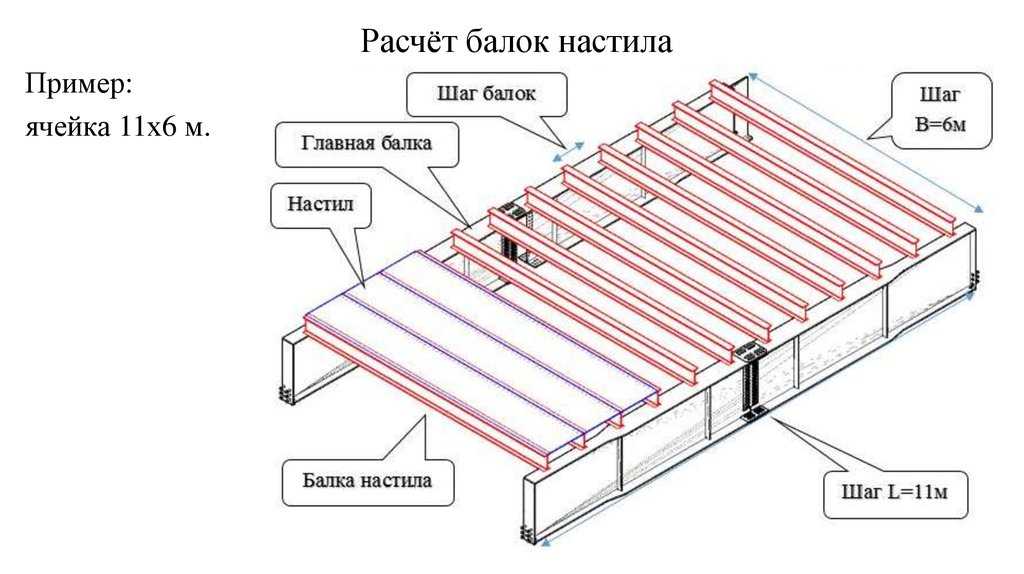

Для примера можно взять помещение в плане 3,02×10,64 м. Временная нагрузка принимается согласно требованиям базового СНиП 2.01.07, изданного 1985 года равной 150 кг/м². Характеристики плиты по сопротивлению бетона Rb = 7,71 МПа и арматуры Rs = 366 МПа берутся по таблице СНиП 2.03.01, изданного 1984 года.

Число балок принимается 6 шт. с расстоянием между ними:

L=10,64:6 = 1.77 м.

Выполняют расчет минимальной толщины конструкции:

L/35= 1.77/35=0.050.

Выбирают 80 мм, величину просвета от армоконструкции до верхнего среза монолитной поверхности — 35 мм.

Выполняют сбор нагрузок, на 1 м² монолитной конструкции. Постоянная нагрузка, рассчитывается по формуле:

qр=qн x К, кг/м²

в том числе:

• собственный вес монолитной конструкции: 200 x 1.2 = 240;
• от стяжки — 60 мм: 110×1.2 = 132;
• от перегородки: 300×1.2 = 360.

Временная нагрузка:

• 150×1.3 = 195.
• Всего — 927 кг/м².

С запасом принимают:

• qр = 1000 кг/м²,
• qн = 1000:1.1=900 кг/м².

Далее определяют расчетный момент по изгибу плиты:

М= qр x L2 /11 = 1000×22/11 = 363 кг.м

Для среднего пролета плиты:

М = qн x L 2 /8=1000×22/8 = 500 кг.м

Поскольку плита имеет толщину менее 150 мм, допускается выполнять только нижнее армирование при соблюдении условий: m ≤ R. Поскольку предпочтительнее применять арматуру АIII, находят по таблицам для бетона В15 значение R = 0,440.

m = M/Rbbh30=500000/770000x1x0.0452 = 0.320

Где:

• b = 1.0 м – по условиям расчета ширина полосы монолитной конструкции;
• h0 = 0.08 – 0.034 = 0.046 м – от верха перекрытия до центра сечения арматуры.

Условие выполнимо, поскольку полученный результат αm = 0,320 ниже нормативного показателя αR = 0,440.

Из таблиц находят данные по ζ = 0,800 при αm = 0,320.

Теперь можно установить площадь сечения арматурной сетки:

Аs = М/(Rs• ζ•h0 ) = 500/(36500000•0,800•0,046) = 0,0003805 м² = 3,80 см².

Согласно таблице принимают арматуру Д = 10 мм с промежутком 200 мм.

Далее определяют погонную нагрузку на несущую балку с L = 2м:

• Мн = 900•2 = 1800 кг/м;
• Мр = 1000•2 = 2000 кг/м.

Балочный пролет — 3.02 2 м с глубиной опирания — 0,2 м.

Lр = 3.02 м+0.2+0.2=3.42 м.

Наибольший момент в балочном сечении балки: Мн = qн x L2 /8.

Мн = 1800•3.422/8 = 2924 кг•м.

Wтр = Мр /1,12R = 2924/(1,12•21) = 124 см³.

По сортаменту подбирают:

• двутавр N 18;
• W = 143 см³;
• I = 1290 см⁴.

Далее проверяют соответствие выбранного двутавра требуемой прочности:

Wтр = Мр/1,12W = 2924/(1,12•143) = 18,25кН/см²,

что менее R = 21 кН/см², поэтому условие выполняется.

Проверяют жесткость балки:

Мн•L/(10EI) = 2924•342/(10•21000•1290) = 0,00369< 1/250 = 0,004.

Условие выполнено, поэтому двутавр N 18 проходит для эксплуатации данной монолитной плиты.

Возможные ошибки и сложности, их последствия

Монолитная плита перекрытия на профнастиле не прощает ни одной ошибки в процессе расчетов. Иначе здание окажется под угрозой разрушения. Это объясняется тем фактом, что нагрузки по балкам передаются на несущие стенки и фундамент.

Основные ошибки, которые допускаются застройщиками железобетонных перекрытий на профлистах:

• выполнен неправильно сбор нагрузок;
• неправильно выбрана марка металлопрофиля;
• использована арматура с низким сечением;
• толщина конструкции не соответствует предельному требованию по прогибу;
• неправильно принят межбалочный шаг и пролет балки;
• малое сечение арматуры, которое не способно обеспечить прочность конструкции.

Важно! Для установки несущих опор желательно применять круглые либо квадратные контуры, а в качестве несущих балок – двутавры либо швеллеры.

Безбалочные варианты монолитных плит применяются исключительно в малоэтажном домостроительстве, профнастил в этом случае обязан иметь большие ребра жесткости свыше 20 мм, например, как у марок НС 35/100.

Заключение

Монолитные перекрытия по металлопрофилю обладают неоспоримыми преимуществами. Они передают свою нагрузку на балки, а вот на стенках, наоборот, они снижаются.

Когда строится массивная коробка на ленточном фундаменте, заводские тяжелые перекрытия приводят к значительной стоимости стройматериалов. При применении профнастила достаточно будет установить колонный фундамент, что сохранит не только личные сбережения, но и существенно сократит время строительства.

Застройщик, который выбрал такую конструкцию, должен помнить, что монолитный профнастил не терпит никаких ошибок. Поэтому нужно предварительно нужно в точности выполнить все расчеты, а при любых сомнениях, лучше обратится к специалистам.

Как рассчитать гофрированную металлическую крышу | Главная Руководства

Автор: Дэвид Робинсон Обновлено 17 декабря 2018 г.

Гофрированная металлическая кровля используется во всем мире, от Аляски до Австралии и Индии. Его привлекательность во многом обусловлена ​​простотой и прочностью материала, а также его доступностью и низкой стоимостью. Гофрированные металлические листы доступны в различных толщинах, стилях и размерах, но независимо от формы и размера листы должны быть уложены внахлест, как кровельная черепица, чтобы обеспечить сплошную и водонепроницаемую отделку без зазоров, через которые может проникнуть погода. Нахлест необходимо учитывать при определении количества листов, которые необходимо использовать.

1. 1.

   Определите длину и ширину области, требующей крыши. Получите размеры из планов строителя или растяните рулетку вдоль конструктивных элементов крыши, чтобы непосредственно измерить длину и ширину. Запишите значения.

2. 2.

   Добавьте необходимое количество нахлеста по краям, затем округлите размеры до следующего большего метра для упрощения расчетов. Например, если измеренная длина составляет 19 футов 10 дюймов, и требуется дополнительное нахлест по 6 дюймов на обоих концах, окончательная цифра будет 21 фут — 19.футы 10 дюймов плюс 6 дюймов умножить на 2 равно 20 футам 10 дюймов, что округляется до 21 фута.

3. 3.

   Умножьте длину крыши на ширину, чтобы получить площадь поверхности в квадратных футах. Например, если длина 21 фут, а ширина 10 футов, площадь поверхности составляет 210 квадратных футов — 21 умножить на 10 равно 210.

4. 4.

   Определите ширину и длину металлических листов, использовал. Получите данные из спецификаций производителя или прямым измерением. Стандартные листы в США имеют ширину 36 дюймов, но длина может варьироваться.

5. 5.

   Определите необходимый нахлест, чтобы каждый кровельный лист мог опираться на соседний лист, чтобы избежать щелей в крыше. Это значение варьируется в зависимости от угла наклона крыши, местного климата, типа листа и воздействия ветра. Если вы сомневаетесь, обратитесь за советом к специалисту.

6. 6.

   Вычтите значение нахлеста из длины и ширины листа. Например, если листы, уложенные рядом, перекрывают соседние листы на 6 дюймов, вычтите 6 дюймов из ширины. Результатом является эффективная ширина листа, расстояние крыши, которое фактически будет покрыто листом.

7. 7.

   Умножьте эффективную длину и ширину листа, чтобы получить эффективную площадь поверхности. Например, если эффективная ширина составляет 2,5 фута, а длина — 7,5 фута, умножьте 2,5 на 7,5. Результат, 18,75 квадратных футов, это площадь, которую фактически покроет каждый лист.

8. 8.

   Разделите общую площадь крыши на полезную площадь одного листа и округлите результат до следующего целого числа. В результате получается необходимое количество листов. Используя примерные значения площади крыши 210 квадратных футов и эффективного размера листа 18,75 квадратных футов, требуется 12 листов, так как 210 разделить на 18,75 равно 11,2.

   Совет

   Закажите дополнительно 10%, чтобы учесть поврежденные листы и ошибки в ваших расчетах. Это стандартный запас прочности, который строители применяют ко всему, от полов до мешков с цементом. Если ваш поставщик предоставит листы на условиях использования или возврата, закажите несколько дополнительных листов, чтобы гарантировать, что у вас будет достаточно листов для выполнения задания. Верните все, что не используется, когда крыша будет закончена.

   Если вы не уверены в нахлесте листов, обратитесь за советом к квалифицированному специалисту, который может сообщить вам о климатических факторах, влияющих на размер нахлеста.

   Перед установкой новой крыши необходимо ознакомиться с местными нормами, включая Строительный кодекс Сан-Франциско. Строгие правила применяются при некоторых обстоятельствах, например, при перекрытии исторических зданий.

   Предупреждение

   Длина листов значительно различается, поэтому перед определением необходимого количества листов обязательно проконсультируйтесь с поставщиком. Например, многие листы доступны в версиях длиной 8, 10, 12 и 20 футов, а также могут быть изготовлены с длиной, указанной строителем.

Список литературы

• Гофрированная металлическая кровля: история гофрированной металлической кровли
• Металлическая кровельная крыша. : Строительные нормы и правила Сан-Франциско, 2010 г.

Ресурсы

• MathIsFun: Инструмент расчета площади

Writer Bio

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал для газет «Telegraph» и «Guardian» в Великобритании, государственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет степень бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

Как укладывать гофрированные кровельные листы внахлест

Одной из основных причин популярности гофрированных кровельных листов является то, что они являются одним из самых простых вариантов кровельного покрытия из-за их простого метода установки внахлест. Чтобы установить гофрированные кровельные листы Corrapol, вам просто нужно наложить листы внахлест по ширине и вдоль, чтобы покрыть всю площадь крыши, с минимальными разрезами.

Правила наложения гофрированных кровельных листов внахлест одинаковы независимо от того, используете ли вы наши гофрированные битумные листы Corrapol-BT, битумные листы премиум-класса Awnapol или любые наши прозрачные гофрированные кровельные листы Corrapol. Например, наш популярный ассортимент Corrapol Stormproof.

В этом руководстве «Как наложить гофрированные кровельные листы внахлест» мы рассмотрим ключевые моменты для наложения кровельных листов внахлест, в том числе:

1. Зачем накладывать гофрированные кровельные листы внахлест?
2. Каким образом вы укладываете гофрированные кровельные листы внахлест?
3. На сколько должны перекрываться волнистые кровельные листы? — Ширина
4. На сколько должны перекрываться волнистые кровельные листы? — Вдоль
5. Зачем мне оставлять дополнительное пространство с каждой стороны крыши?
6. Насколько должен свисать гофрированный кровельный лист?
7. Насколько укладывается внахлест пластиковый гофрированный кровельный лист?

Когда волнистые кровельные листы были изобретены в начале 1800-х годов (да, это было давно!) они были разработаны как более адаптируемое, легкое и простое в установке кровельное решение для быстрой установки в широком диапазоне проектов по сравнению с другими кровельными материалами. варианты на тот момент. Сегодня гофрированные кровельные листы, будь то гофрированные битумные, прозрачные или другие стили, остаются одним из самых быстрых и простых вариантов покрытия для жилых и коммерческих кровельных проектов.

Еще одна из основных причин популярности гофрированных кровельных листов заключается в том, что их метод укладки внахлест позволяет легко рассчитать необходимое количество.

Тем не менее, самая важная причина, по которой вы перекрываете волнистые кровельные листы, связана с основной функцией кровли; для создания водонепроницаемого покрытия или укрытия. Короче говоря, вы перекрываете гофрированные кровельные листы, чтобы создать водонепроницаемое покрытие над крышей, поскольку перекрытия между листами помогают правильно герметизировать крышу и избежать утечек. Вот почему так важно правильно уложить гофрированные листы внахлест при установке, чтобы учесть конкретные требования к перекрытию в зависимости от уклона вашей крыши и т. д.

Профнастил кровли желательно укладывать внахлест по преобладающему направлению ветра. Почему? Чтобы увеличить срок службы вашей крыши, как если бы вы установили ее против преобладающего направления ветра, тогда открытая сторона перекрытия, а затем и крепления подвергаются более сильному ветру и силе в течение всего срока службы крыши.

Если вы не уверены в преобладающем направлении ветра в вашем регионе, просто понаблюдайте за погодой/ветром в вашем районе за несколько недель до начала строительства кровли, чтобы определить наиболее распространенное направление ветра. Здесь вы можете найти несколько советов о том, как определить направление ветра в вашем регионе.

Гофрированные кровельные листы должны перекрывать минимум один или два гофра в зависимости от уклона вашей крыши:

Шаг более 10° = Один перехлест гофра
Два перехлеста гофра = менее 10° 90

Если у вас есть потеря ширины листа и вы не хотите резать гофрированные листы, вы можете наложить более двух гофров внахлест. Это также означает, что если вы повредили свой первый пик гофра при обращении, его можно обрезать или просто перекрыть снизу, и это не повлияет на установку.
