Расчет материалов сруба из оцилиндрованного бревна

Укажите необходимые размеры стен.

A — Длина стены по фасаду.
B — Длина боковой стены.
Эти размеры можно указывать по внешним габаритам сруба или по осям стен. Вариант 1 или 2.

H — Высота фасада до конька фронтона. Если сруб без фронтона, то установите значение = 0
G — Высота боковой стены до конька фронтона. Если сруб без бокового фронтона, то установите значение = 0
U — Высота стены по углу.
T — Длина лапы.

Размеры оцилиндрованного бревна.

D — Диаметр бревна.
C — Полезная высота бревна, шаг одного венца. Размер должен быть обязательно меньше диаметра бревна.

Укажите общую длину для всех перегородок первого этажа L1 и второго этажа L2.
Укажите высоту перегородок первого этажа P1 и второго этажа P2.
Если расчет перегородок сруба не требуется, то установите значения = 0

Дополнительные данные

N — Расстояние между нагелями.
V — Вес одного кубического метра оцилиндрованного бревна.
S — Ориентировочная стоимость одного кубического метра оцилиндрованного бревна.

Если высота стен основного сруба не кратно шагу венца, то программа изменит эту высоту.
В этом случае около результата появится сообщение Изменено!

Программа поможет рассчитать количество строительных материалов для строительства деревянного дома или бани из оцилиндрованного бревна.
Результат расчета содержит данные как по отдельности для стен, фронтонов и перегородок, так и их сумму.
Это периметр сруба, количество венцов, площади и объемы стен и перегородок, количество бревен и их общая длина.
Программа посчитает общий вес сруба и ориентировочную стоимость всего дома.

Площади наружных стен и перегородок будут полезны для расчета количества пропитки и покраски.

Автор проекта: Дмитрий Житов        © 2007 — 2023
FacebookVkontakte

Место приема благодарностей…

Автор: Бакуменко Валентина

Оцилиндрованное бревно

Плюсы строительства из оцилиндрованного бревна

Минусы оцилиндрованного бревна

Расчет количества материала

Кубатурник оцилиндрованного бревна: схема расчета

Лучшие инструменты для дома по приемлемой цене (ссылка)
Если вы желаете жить в чистом с экологически точки зрения доме, то лучше материала, чем древесина вам не найти. Кроме своей натуральности этот вариант отличается удобством использования и красивым внешним видом.

Сегодня уже редко используют простые бревна. Чаще всего для строительства применяют брусья как натуральные, так и клееные. Но существует и более эстетичный и близкий к естественному вариант – это оцилиндрованное бревно.

Если вы решили использовать именно этот материал, то обязательно захотите узнать, сколько бревен вам понадобиться, то есть высчитать кубатурник оцилиндрованного бревна. Именно об этом и пойдет речь в статье.

Вначале немного о самом материале

Прежде всего, стоит понять, а что такое оцилиндрованное бревно и в чем его преимущества. Знание характеристик позволит помочь в подсчете кубатуры.

Итак, данный вид материал изготавливается из цельного бревна древесины. Заготовка доставляется на предприятие и пропускается через специальное устройство. В нем снимается определенный слой по окружности, в результате получается готовое изделие, с заранее заданными размерами.

К преимуществам такого материала можно отнести следующее:

• одинаковые параметры. Все оцилиндрованные бревна имеют одинаковые диаметр и длину. Конечно, все будет зависеть от производителя, но то, что изделия одной марки будут одинаковыми – это факт;
• такой стандарт позволяет существенно облегчить и ускорить строительные работы;
• круглое бревно имеет специальный паз, который обеспечивает плотное прилегание друг к другу. В результате у вас получится ровная стена практически без щелей;
• использование одинаковых бревен позволяет существенно улучшить внешний вид уже готового дома;
• облегчается транспортировка материала к месту строительства. Бревна стандартные, поэтому погрузка и разгрузка, а также перевозка не представляет трудностей

Кроме этого, не стоит забывать и про то, что оцилиндрованное бревно остается натуральным и обладает всеми положительными качествами древесины. Приятный микроклимат, красивый естественный цвет и текстура, легкость обработки – все это присуще описываемому материалу.

Но есть и ряд недостатков. В первую очередь такие бревна будут дороже необработанных. Кроме того, материал подвержен усадке, растрескиванию и скручиванию. Но все эти минусы чаще всего получаются только тогда, когда нарушена технология обработки первоначального материала.

Поэтому выбирать слишком дешевые изделия не стоит, они могут сыграть с вами плохую шутку во время эксплуатации. Если все на заводе сделано правильно, то оцилиндрованное бревно будет прекрасным вариантом для создания экологически чистого и красивого частного дома.

Как высчитать объемы

Кубатурник оцилиндрованного бревна очень важен при подготовке к строительным работам. Древесина хотя и не считается самым дорогим материалом, все равно стоит денег. Поэтому закупка лишнего может существенно удорожить дом. Да и при доставке материала лучше четко представлять его объем, чтобы поставщики не обманули.

В результате оцилиндровки все бревна в партии имеют одинаковые размеры, что значительно облегчает проведения расчетов. Чаще всего для этого используется специальная таблица.

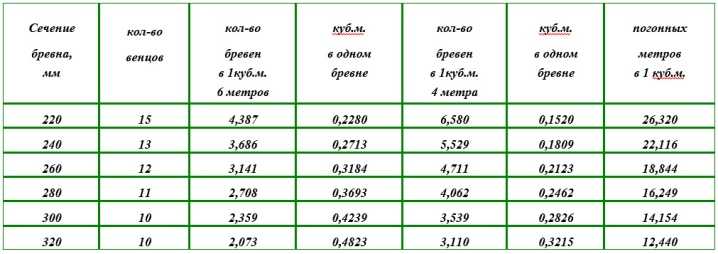

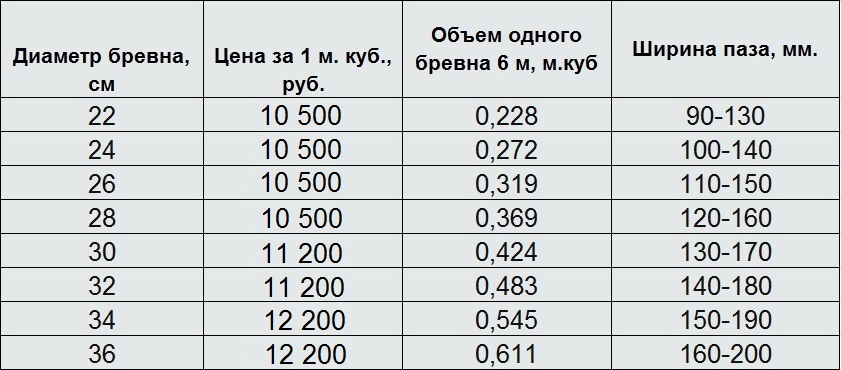

Расчет кубатуры оцилиндрованного бревна по таблице

Основные таблицы сведены в единый ГОСТ. С его помощью можно узнать сколько бревен в кубе, какова их длина и другие данные. Пользоваться ими сможет любой. Самая простая таблица выдает данные об кубатуре одного бревна. Для этого достаточно узнать его диаметр и длину.

Но бывает, что под рукой нет нужной таблицы. Например, вам на стройку привезли партию материала. Необходимо срочно сделать расчеты, чтобы не переплачивать.

Расчет объема по формулам

Для этого можно воспользоваться простым способом. Он заключается в следующем:

• в начале узнается общий объем занимаемый привезенным грузом. Для этого достаточно узнать ширину, высоту и длину складированного штабеля из оцилиндрованных бревен;
• как известно, бревна не занимают весь объем. Значительная часть в таком штабеле будет воздух. Но за долгие годы работы профессиональные строители выработали коэффициент, который позволяет узнать объем именно древесины, он равен 0,8;
• последним этапом будет перемножения объема занимаемого всей партией груза на наш коэффициент

В результате вы получите величину равную кубатуре привезенных вам оцилиндрованных бревен.

Обратите внимание! Есть способ сделать ручные расчеты с использованием простых школьных формул. Объем цилиндра, а именно такой фигурой является оцилиндрованное бревно, равен числу π умноженному на квадрат радиуса и на длину. Все эти значения вам будут известны, перемножив их, вы и получите объем одного бревна.

После этого достаточно сосчитать их количество и умножить на высчитанное значение (ведь все изделия одинаковых размеров).

Видео: Дом из оцилиндрованного бревна

Как рассчитать кубический объем круглого леса?

Объем древесины
Кубический фут или протяженность цилиндрического бревна определяется с помощью количества цилиндра V=πhr2. Бревно радиусом 2 фута и высотой 10 футов может иметь объем около ста двадцати пяти, 66 кубических футов (или фут3). Количество также может быть понятием, потому что место высоты основания экземпляра с нижней окрестностью является местом круга (A = πr2).

Реклама

Эта формулировка предполагает, что бревна представляют собой идеальные или почти идеальные цилиндры. Точно так же для кубических метров объема радиус и вершина должны быть в метрах. Высота должна измеряться от центра 1 основания до центра противоположного.

При переключении между конкретными измерениями объема обязательно умножьте плату за количество на количество единиц, необходимое для преобразования между дополнительными измерениями, даже с учетом размера устройств.

Например, если бы у вас было 100 кубических футов, которые вы хотели бы преобразовать в дюймы, вы бы получили не более одной сотни на 12. Вы должны умножить сто на 123, чтобы учесть тот факт, что объем 3-мерным стать с 172 800 кубических дюймов.

для просмотра подробного видео о том, как рассчитать кубатуру круглого леса?, смотрите ниже. для получения ежедневных обновлений следите за нашей страницей в Facebook и нажмите кнопку «Просмотреть первый вариант в следующей кнопке». если вас это интересует. передайте этот пост своим друзьям и родственникам. чтобы увидеть больше видео, подпишитесь сейчас: Karmarangam

Калькулятор измерения древесины

Когда бревно обрезается с дерева, оно обычно сохраняет некоторую форму ствола дерева. Объем ствола зависит от радиусов верхнего и нижнего сегментов и пика между этими двумя круглыми областями.

Эти сверхреалистичные сегменты могут стать основой для расчета протяженности деревьев. Денежная задолженность по формуле периода веток для регулировки диаметра ствола дерева. Эта форма называется усеченной, частью конуса или пирамиды, которая остается, когда она находится между двумя такими плоскостями.

Вы можете рассматривать вершину и заднюю часть круглых оснований как две единственные в своем роде плоскости, пересекающие большую конусообразную форму. Важно отметить, что эти конусообразные оценки обычно завышают, насколько велик ствол дерева или бревно, поскольку они могут быть больше, чем сами кусты.

Формула измерения древесины

Вы можете рассмотреть еще более практичное бревно с эллиптическим, а не круглым основанием. В этой ситуации каждое основание может быть описано с использованием исключительных диаметров, одного для длины и одного для ширины круга. Это предлагает D1 и D2 для одного эллипса и D3 и D4 для альтернативы. Формула объема этого эллиптического ствола:

Доски дерева

Вы можете визуализировать доску дерева как доску 12 дюймов по длине и ширине и один дюйм толщиной, что составляет сто сорок четыре кубических дюйма. В качестве размера объема дерева используется материал основания доски дерева или пиломатериала.

Когда владельцы лесных массивов в Соединенных Штатах покупают и продают древесину, они оценивают те доли объема, используя эту цену при измерении количества. Просто разделите объем дерева на объем доски, чтобы определить количество доски или содержание доски в дереве.

Поскольку методы рубки древесины зависят от многих факторов, таких как размер необходимого бревна и доля материала, содержащегося в бревне, теряется в виде опилок или других отходов, содержание материала в доске регулярно оценивается.

Содержание досок также не влияет на качество самой древесины, поэтому специалисты, работающие в лесной промышленности, должны знать, что именно они измеряют.

При измерении количества деревьев в досочных футах обычно используются три шкалы: ​Doyle​, ​Scribner​ и ​International 1/4″​​. Эти весы позволяют вам рассчитать доску фт дел бревен, когда вы узнаете их диаметр на высоте груди. Они включают в себя сочетание «эмпирических» измерений и специальных расчетов, которые можно использовать для целей и стандартов различных групп.

Использование весов

Когда вы обнаружите онлайн весы в форме диаграммы, чтобы применить размеры, измерьте в дюймах общий диаметр малого упора бревна. Вы можете оценить эту плату, просмотрев журнал. Затем измерьте длину бревна в пальцах. Найдите строку и столбец в соответствующем масштабе, чтобы определить фотографии доски для журнала.

Проделайте это на каждом бревне, принимая во внимание высокое качество бревна, например, насколько они изогнуты или в каком состоянии древесина.

​Шкала Дойла​ — это максимальная шкала, обычно используемая на Среднем Западе. Толщина лезвия для резки дерева могла бы составлять 5/16 дюйма, а для процесса слэбинга — четыре дюйма. Это означает, что шкала Дойла не всегда точно определена, поскольку она недооценивает маленькие бревна и переоценивает бревна большего размера.

​Шкала Скрибнера​ включает в себя рисование поперечных сечений 1-дюймовых форумов в виде кругов, которые символизируют точки пересечения бревен. Он оставляет пространство в 1/4 дюйма между форумами, чтобы учесть толщину дереворежущего оборудования. Это дополнительно недооценивает некоторые журналы, особенно длинные.

Наконец, ​Международное правило 1/4″ позволяет вам использовать дровокол толщиной 1/4 дюйма с периодом конусности один/три дюйма в соответствии с 4 футами бревна через длительность. Вы также должны иметь в виду, как уменьшаются доски, и толщина плиты также может варьироваться. Это правило более надежно и эффективно при оценке объемов журналов.

Калькулятор измерения круглой древесины

В дополнение к цилиндрическим формулам и шкалам Дойла, Скрибнера и международной шкалы 1/4″ существуют различные шкалы, которые можно использовать для различных целей измерения объема древесины. Эти системы и весы используются исключительными отраслями промышленности для особых регионов и требований со стороны деревообрабатывающих предприятий в этих областях.

Шкала ​JAS​, известная в Японии и других странах Восточной Азии, помогает вам рассчитать количество ​D2L/десять тысяч​ с ​D​ в качестве диаметра маленькой остановки в сантиметрах и ​L​ и продолжительности в метрах. для бревен длиной менее 6 метров. Это дает точный и достоверный расчет количества.

Правило Роя Лога, обычное для Квебека, Канада, используется для правильной градуировки 14-футовых и 16-футовых бревен. Он рассчитывается как схождение досок как ​(D-1)2L/20​ для ​D​, диаметра скребка в дюймах в коре на меньшем упоре бревна и​​L​ как период бревна в футах. К сожалению, этот метод завышает объемы журналов для журналов меньшего размера.

В Онтарио, Канада, заводы используют ​Правило скейлера Онтарио​ для измерения длины доски в футах как ​(0,55D² – 1,2D) * L/12​ для диаметра скейлинга ​D​, измеренного так же, как правило Роя Лога с ​L​ также как длина бревна в футах.

Реклама

Калькулятор длины досок по правилу

На этой странице находится калькулятор правил бревен для бревен , который оценит выход бревен на доску с использованием правил шкалы бревен Дойла или Скрибнера или международного правила бревен с 1/ Прорезь 4 дюйма или 1/8 дюйма.

Он также может оценивать урожай стоящих деревьев с использованием адаптации Вайанта и Кастанеды правила Дойла, Скрибнера и Международного правила 1/4 дюйма.

можно использовать метрические/кубические см.)

Калькулятор правил бревна в футах

Зачем оценивать бревно в футах лесопилке. Чаще всего в США и Канаде это выражается в

досковых футов , объем эквивалентен доске шириной 1 x 12 x 12 дюймов.

( Другие измерения объема иногда включают шнуры и кубические футы). Вы можете оценить доход от бревна, а в некоторых случаях даже от стоящего дерева.В первую очередь, они используются для оценки дерева — часто после того, как оно уже срублено, но иногда еще стоит (см. раздел ниже)

Оценка длины досок в бревне

После того, как дерево срублено (или целый грузовик деревьев…), мы можем оценить его урожай с помощью других методов, таких как комплексные измерения объема электронных журналов с использованием лазеров или оценки объема журналов взвешивания путем простого взвешивания. грузовик или контейнер, когда пустой и полный.

Правила ведения бревен на основе досок

В то время как электроника и взвешивание хорошо себя зарекомендовали, традиционные правила ведения бревен являются наиболее распространенным способом оценки пригодных для использования пиломатериалов.

Эти правила учитывают пропил, потери, сучки и усадку, но имеют свои ограничения из-за разных пород деревьев и отсутствие поправок на конусность дерева. им не 9Однако 0068 игнорируют правила — в то время как они производят перерасход или недобор (где древесина превышает или не соответствует правилу, соответственно), они пытаются учитывать потери и ограничения.

Тем не менее, методы масштабирования бревен являются традиционным способом определения цены пиломатериала . В этот инструмент я включил четыре из них: правило журнала Дойла, правило журнала Скрибнера, международное правило журнала 1/4 дюйма и международное правило журнала 1/8 дюйма.

Вы можете узнать все тонкости измерения и масштабирования бревен в Справочнике Национальной лесной службы по масштабированию бревен. Существует гораздо больше правил регистрации, чем в инструменте — см. отличный обзор здесь от Фрэнка Фриза из Министерства сельского хозяйства США. 92 (\frac{L}{16})

Где:

• BF = ориентировочная урожайность в досковых футах
• D = диаметр бревна в дюймах, (внутри коры) узкий конец бревна
• L = Длина бревна в футах

Факты о правиле Дойла

В то или иное время правило Дойла было официальным методом масштабирования бревна в ряде штатов. По традиции, он до сих пор широко используется во многих областях в качестве приблизительного показателя урожайности.

Основная слабость правила Дойля заключается в допусках на плиты и кромки. (Также см. эту диаграмму из журнала Herman Chapman 1921 Forest Mensuration ).

Правило Дойла дает слишком большую скидку на плиты и кромки из небольших бревен – характеристика, ориентированная на покупателя (во всяком случае, для небольших бревен!). Для больших бревен припуск слишком мал.

Правило Скрибнера в значительной степени заменило его после его публикации в 1846 году. Однако правило Дойла вновь обрело популярность, когда Джордж У. Фишер купил права на правило Скрибнера в середине 1870-х годов и (по какой-то причине) опубликовал таблицу значений Дойля вместо Ценности Скрибнера в переизданном руководстве.

Даже сегодня правило Дойла является местным обычаем во многих областях.

Правило журнала Скрибнера

Правило журнала Скрибнера было впервые опубликовано в 1846 году Дж. М. Скрибнером. Скрибнер основывал его на оценках чертежей бревен, вырезанных с пропилом 1/4 дюйма. Его первоначальные таблицы варьировались от 10 футов до 24 футов, с диаметром от 12 до 44 дюймов (маленький конец, внутренняя кора).

Ряд в таблицах используется оценка по формуле Брюса и Шумахера Скрибнера 1942 г. (при условии 16-дюймового бревна):

BF = (0,792}{48}-3]L

(это версия инструмента DQYDJ выше)

Где:

• BF = расчетная доходность в досковых футах
• D 9 0098 = Диаметр входа дюймы, (внутри коры) узкий конец бревна
• L = длина бревна в футах

Факты о правиле Скрибнера

Правило Скрибнера, несомненно, было усовершенствованием Дойля. Скрибнер (проповедник) даже нацелился на используемые правила журнала (9).0068 читается: в основном Дойл ), когда он впервые опубликовал свое правило:

Я не жалел усилий и средств, чтобы сделать их совершенными; и следует надеяться, что в дальнейшем они будут предпочтительнее явно ошибочных таблиц, которые использовались до сих пор.

Дж. М. Скрибнер, о публикации таблиц правил журнала Скрибнера

Правило Скрибнера достаточно точно для бревен длиной примерно 16 футов и диаметром около 28 дюймов.0004

Международные правила для бревен

Джадсон Ф. Кларк работал в провинции Онтарио в 1900 году, когда он впервые сформулировал свои Международные правила, предполагая пропил 1/8 дюйма. Он впервые опубликовал это правило в 1906 году.

Правило 1/4-дюймового пропила

The International 1/4-дюймовый пропил правило по оценке Grosenbaugh’s 1948 92+ 0.04222222L

---

Сравнение правил Дойла, правил Скрибнера и международного правила 1/4″ пропила (Полевой справочник Министерства сельского хозяйства США по управлению лесоматериалами, 2008 [PDF]) еще сложнее, когда дерево все еще стоит – вы не можете точно измерить диаметр внутри коры на узком конце бревна! диаметр дерева на высоте груди и предполагая, что это дерево класса формы 78 (измерение конусности дерева), они придумали формулу для оценки урожайности стоящих деревьев с использованием Дойла, Скрибнера и Международного правила журнала 1/4 «. .

Для всех трех приведенных ниже формул масштабирования бревна примите:

• L = количество 16-футовых бревен в дереве (в калькуляторе мы делаем преобразование бревна в высоту)
• D = диаметр на уровне груди (4,5 фута от земли)

Для классов формы, не равных 78, вы добавляете или вычитаете 3% для каждого +/-1 в классе формы. (Это встроено в инструмент).

Формула журнала Дойла для дерева на корню

Оценка Вайанта и Кастанеды для урожайности досок на корню 78 класса формы с использованием правила журнала Дойла составляет: 92

Зачем оценивать продуктивность досок на корню?

Наиболее частая причина оценки доходности стоящего дерева в дощатых футах состоит в том, чтобы оценить дерево . Используя одно из правил масштабирования бревна и умножив его на цену за фут доски, вы можете оценить стоимость древесины дерева после распила.

Кроме того, вы можете использовать формулы масштабирования для инвентаризации . Если у вас есть несколько деревьев, вы можете примерно знать, сколько полезной древесины будет произведено, если вы их соберете.

Использование Калькулятора оценки масштабирования бревна на основе стоящих досок

Для использования калькулятора правил бревна:

1. Введите диаметр в дюймах меньшего конца бревна (внутри коры), если у вас есть бревно , в противном случае диаметр на высоте груди (4,5 фута от земли), если дерево стоит.
2. Введите длину бревна , в футах, готового бревна. Если дерево все еще стоит, введите оценку полезной длины бревна дерева на основе его высоты.
3. Выберите правило для применения — Doyle , Scribner , International 1/4″ Kerf или International 1/8″ Kerf , если у вас уже есть бревна. Doyle Standing , Scribner Standing или International 1/4″ Standing , если вы производите оценку по стоячему дереву.
