Формула расчета бетона для ленточного фундамента

Главная » Блог » Формула расчета бетона для ленточного фундамента

Как рассчитать количество бетона на ленточный фундамент

Любая постройка без основы не сможет обойтись. В этой статье вы узнаете сколько бетона нужно на фундамент благодаря математической формуле.

Строительство любого здания требует предварительного возведения фундамента. Застройщику доступны два варианта приготовления бетонной смеси для этих целей ― замешать её собственными усилиями либо приобрести в готовом виде. Но не зависимо от выбранного вида получения раствора, нужно будет рассчитать какое его количество понадобится. Сделать это достаточно просто.

Объем раствора под различные категории фундаментов

Для точного расчета нужно считаться с конфигурацией фундамента.

Формула расчета количества бетона

Ленточный фундамент ― непрерывная лента в основании стен. Укладывают его под несущими стенами здания, он распределяет вес постройки по своему периметру. Благодаря этому фундамент оказывает сопротивление выпучиванию почвы, предотвращая перекос постройки. Возводят на таком фундаменте, как деревянные, так и монолитные дома. Преимущество перед плитным фундаментом — значительная экономия на цементе. В зависимости от несущей способности почвы, ленточный фундамент возводят глубокозаглубленным и мелкозаглубленным. Основание позволяет владельцам возводить подвал и цокольный этаж. Необходимое количество раствора рассчитывается по формуле: V = 2ab × (c + d), где

а ― ширина ленты, b ― её высота, с ― длинна внешней стороны, d ― внутренней.

Плиточный фундамент ― это сплошная плита под всем зданием. Такой вид считают самым надежным. Особое предпочтение к такому виду отдается на участках с проблемным грунтом. Благодаря технологии возведения, плитный фундамент распределяет давление грунта во время промерзания по всей своей площади. При вспучивании грунта, основание слегка приподнимается и возвращается на свое место, из-за большого веса. На таком основании выстраивают чаще всего деревянные дома, так как они имеют недостаточный вес, чтоб долго служить на ленточном фундаменте. Объём раствора рассчитывается формулой: V = xcb, где

x ― длинна одной стороны, c ― другой, b ― высота.

Столбчатый фундамент представляет собой ряд опор. Они устанавливаются по углам будущего строения, в местах где стены пересекаются, а также в местах наибольшей нагрузки (несущие балки, венцы сруба и т.п.). Подходит такое основание для не тяжелых конструкций. Особенной популярностью он пользуется для строения срубов. Самое большое преимущество ― экономичность, из минусов ― невозможность постройки подвала. Объём необходимого раствора рассчитывается следующей формулой: V = (3,14 × d2 / 4) х h, где

h ― высота опоры, d ― её диаметр.

Пример расчета количества бетона для фундамента

1. Ленточный фундамент

Рассмотрим как рассчитать объем необходимого раствора для ленточного основания на наглядном примере. Допустим вы собираетесь возвести фундамент размерами 6 × 9 метров. Высотой 2 метра и шириной 0,28 метра. Воспользуемся приведенной выше формулой.

9 × 0,28 × 2 + (6 — 0,28 × 2) × 0,28 × 3 = 5,04 + 4,56 = 9,6 (м2).

В итоге, объем раствора для такого фундамента выйдет равным:

2. Плиточный фундамент

Рассчитаем объем необходимого бетона для плитного фундамента. Если вы собираетесь возвести основание размерами 7×9 метров, толщиной 0,3 метра, то всё ещё проще, чем в предыдущем случае. Перемножим все три значения 7 × 9 × 0,3 = 18,9 м3.

При этом не стоит учитывать поправку на арматуру, так как величина её объема незначительна.

3. Столбчатый фундамент

Расчет столбчатого фундамента

Столбчатое основание для постройки требует немного больших расчетов. Сначала рассчитывается объем фундамента, который приходится на одну сваю. После этого полученную величину умножают на общее количество опор.

Рассмотрим наглядный пример:

  • Диаметр столбовой опоры ― 0,3 метра;
  • Высота опоры ― 1,4 метра;
  • Общее количество опор ― 13 штук.
  1. Используя формулу рассчитываем объем раствора: 3,14 × 0,3 × 0,3 / 4 = 0,07 м3.
  2. Общий объем необходимого материала будет равняться 0,07 × 13 = 0,92 м3.

Следуя из этого можно сделать вывод, что для возведения столбчатого фундамента понадобятся минимальные затраты бетонного раствора. И соответственно, затраты на цемент будут также минимальными, в сравнении с другими типами фундаментных основ. Но необходимо будет понести затраты связанный с привлечением дополнительной техники для бурения земли под столбы.

Понравилась статья? Поделитесь ею с друзьями через социальные! Потратив всего 10 секунд своего времени на два клика по кнопке соцсети, Вы поможете нашему проекту. Спасибо!

Похожие новости

Ленточный фундамент для бани: технология строительства

Какой сделать фундамент для бани

Расчет нагрузки на фундамент

Фундамент на винтовых сваях

Разметка фундамента: технология ТИСЭ

Как правильно построить и залить фундамент — 10 советов

Жир с живота и бедер уйдет за 3-5 дней, если каждое утро выпивать ВанТуСлим

На утро из вас выйдет ком паразитов и глистов! Проверено лично с Detoxic!

Весь жир уйдет из тела, если 2 раза в день выпивать сироп мангустина

Минус 21 кг за месяц! Записывай рецепт: на 1/2 ложки соды взять 1 табл. Eco Slim

Папилломы и бородавки отвалятся, если добавить в воду Papillux

Титан Гель увеличит на 5 см, продлит до часу и удовлетворит на 100%

Простатит лечится за 1 курс! Травяной сбор Простафор №1 в СНГ

Бабушкин рецепт от алкоголизма. Отвращение к алкоголю уже через 2 дня.

Комментарии (1)

© 2012-2017 TutKnow.ru – полезные советы, рецепты, обзоры и ответы на вопросы: Как? Что? Где? Когда? Почему? Зачем?

Все материалы на сайте tutknow.ru носят информационный характер, а не рекомендательный. Перед тем как заниматься самолечением – проконсультируйтесь с врачом!

Все права на информационно-текстовые материалы, опубликованные на данном ресурсе, принадлежат их авторам и охраняются законом об авторских и смежных правах. Полное копирование материалов с сайта запрещено! При частичном цитировании – гиперссылка на tutknow.ru обязательна и не закрыта от индексации.

Все фотоматериалы, что принадлежат Tutknow.ru, должны сопровождаться активной гиперссылкой на наш сайт. Другие фотографии в свободном пользовании.

Как рассчитать сколько нужно бетона на фундамент

Строительство здания или конструкции предполагает подготовку и закладку надежного основания. Каждый застройщик может выбрать подходящий тип фундамента из бетона. Также существуют разные варианты изготовления строительных растворов: замешивание или заказ готовой смеси определенного объема. Производители материалов, которые используются при создании составов, чаще продают продукцию в разном объеме, что помогает строителям посчитать необходимое количество. Исключение составляет цемент. Этот стройматериал продается на вес. Перед приготовлением смеси следует посчитать, сколько бетонного раствора нужно, чтобы заложить прочный фундамент. Способ расчета зависит от особенностей основания и расхода состава той или иной марки.

Для чего необходимы расчеты?

Вне зависимости от применяемого метода подготовки строительного раствора, вам потребуется рассчитать, сколько смеси уходит на основание. Расчет нужного объема в кубе прост, и решение этой задачи под силу даже новичку, поскольку оно сводится к простым математическим действиям. Застройщик может выбрать один из вариантов изготовления раствора смешать его самостоятельно или приобрести готовый состав. В любом случае необходимо рассчитать, какое количество кубов цемента нужно фундаменту. От точности произведенных расчетов зависит качество бетона для заливки.

Как рассчитать объем?

Расчет бетона для ленточного фундамента.

Для разных видов оснований, при закладке которых используется бетон, существуют разные формулы, при помощи которых определяется расход состава на заливку.

  1. Ленточное основание. При строительстве малоэтажных зданий рабочие часто закладывают ленточный фундамент. Это обуславливается хорошими техническими свойствами и легкостью укладки ленточного основания. Такую конструкцию делают в виде полосы из железобетона, которая проходит по периметру строения. Ленту устанавливают под внутренними и наружными стенами. При расчете количества бетона в кубе нужно вычислить объем опалубки с внутренней стороны. При этом нужно перемножить площадь опалубки на высоту основания. Специалисты определяют высоту, измеряя глубину основания. Площадь будущего цементного основания требует более сложных подсчетов, поскольку в прямоугольной подошве бетонного фундамента есть пазухи. Площадь такого основания представляет собой разницу, которая получается за счет вычитания из показателя площади прямоугольной основы, очерченного параметрами фундамента, площадей пустот (или пазух). Другому расчету предшествуют несложные математические действия. Если цемент необходимо залить в подготовленную опалубку из блоков, то количество раствора (кубы) вычисляется путем измерения объема элемента, помноженного на число блоков, которые применяются в процессе сборки опалубки. При проведении подсчетов для закладки такой основы следует придерживаться определенного порядка. Для начала стоит измерить длину основания внешних стенок (20 20 20 20 = 80 метров) и площадь – 0,2х0,3 метра = 0,06 квадратных метра.
    Показатель наружной ленты вычисляется так: 0,06х80 = 4,8 кубометра. Площадь такой ленты с внутренней стороны определяют следующим образом: 0,15х0,3 = 0,045 квадратных метра, объем – 0,045х10 = 0,45 кубометра. Для этого примера количество раствора, требуемого несущего основания, высчитывается таким образом: 4,8 0,45 = 5,25 кубометра.
  2. Заливка столбчатого фундамента.

Плиточное основание. Этот вид фундамента считается самым долговечным. При его создании используется монолитная плита с арматурой, помещенная под зданием. Конструирование и закладка основы требует физических усилий и финансовых затрат. По этой причине плиты редко применяются для таких работ. Например, они подходят для возведения строений на неустойчивой почве либо на территориях с повышенным уровнем подземных вод. А объем бетонной смеси определенной марки определяется просто. Так, если вам предстоит залить плиту, размеры которой составляют 6 на 9 метров, а толщина равняется 0,28 м, то стоит умножить эти величины.

В результате получится 15,1 кубометра. Также необходимо отметить, что строители не учитывают армирование, так как его показатели незначительны. Толщину фундаментной плиты определяют, учитывая вес здания, особенности грунта и марки бетона. Для бетонных плит. имеющих специальные ребра для жесткости, необходимо произвести ряд дополнительных подсчетов.

  • Столбчатое основание. Это конструкция считается наиболее сложной для произведения расчетов. Необходимо подсчитать объем, который приходится на одну из свай, затем умножить полученное значение на количество опор. В качестве примера можно рассмотреть столбчатый фундамент с такими параметрами одной из свай: высота опоры – 1,5 м, диаметр — 0,28 м, количество свай – 15. Объем стройматериала, необходимого для закладки, можно определить таким образом: на сваю понадобится 3,14х0,28х0,28х1,5/4 = 0,09 кубометра бетона, а общая масса требуемого стройматериала будет составлять 0,09х15 = 1,35 кубометра. Специалисты утверждают, что для укладки такой основы понадобится минимум затрат раствора.
    Соответственно, и затраты цемента снизятся. Вместе с тем необходимо потратить дополнительные средства затраты на дополнительную спецтехнику, которая поможет пробурить землю.
  • Примеры подсчетов для всех видов оснований

    Специалисты производят подсчет количества бетона, учитывая конфигурацию основания и используя формулы. Важно учитывать незначительные изменения смеси после того, как она затвердеет. При этом следует в точности соблюдать технологию изготовления. Каждый тип фундамента обладает характеристиками, которые необходимо принимать во внимание при выполнении таких подсчетов. Так, во время замешивания смеси для ленточной основы вначале рассчитывают необходимые показатели массы. Необходимо определить параметры каждой линии основания, после чего сложить эти данные. Стоит перемножить высоту ленты, длину и ширину.

    Предположим, что ширина линии фундаментного основания составляет полметра, высота – один метр, длина – десять метров. Таким образом, на ленту понадобится пять куб. метров состава. По аналогичной схеме следует готовить бетон для плиточного фундамента. К примеру, если ширина плиты составляет десять метров, высота – двадцать пять метров, длина – десять метров, то в результате количество бетонного состава будет составлять двадцать пять кубометров. Таким же образом рассчитывают массу бетона для других видов фундамента.

    Перед строительством здания необходимо определить, какие строительные материалы и инструменты потребуются. При закладке основания следует произвести подсчеты метража арматурного каркаса и количества бетонной смеси. Эту задачу легко решить, если у вас есть проект строения или примерное представление о том, какими будут параметры дома. Не имеет значения, как вы будете изготавливать требуемую массу бетона, важно рассчитать нужное количество состава. Определить это совсем несложно, достаточно лишь произвести нехитрые вычисления.

    Точные подсчеты позволят вам быстро и качественно заложить основание для будущей конструкции. Прочная основа обеспечит долговечность и устойчивость здания.

    Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента.

    Информация по назначению калькулятора

    Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

    Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

    Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

    С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозагубленный и глубокозагубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

    П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

    При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

    Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

    Общие сведения по результатам расчетов

    • О бщая длина ленты — Периметр фундамента.
    • П лощадь подошвы ленты -Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
    • П лощадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
    • О бъем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
    • В ес бетона — Указан примерный вес бетона по средней плотности.
    • Н агрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
    • М инимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
    • М инимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
    • М инимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
    • Ш аг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
    • В еличина нахлеста арматуры — При креплении отрезков стержней внахлест.
    • О бщая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
    • О бщий вес арматуры — Вес арматурного каркаса.
    • Т олщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
    • К ол-во досок для опалубки — Количество материала для опалубки заданного размера.

    Источники: http://tutknow.ru/building/1072-raschet-betona-na-fundament.html, http://kladembeton.ru/raschety/kak-rasschitat-kolichestvo-betona-dlya-fundamenta.html, http://stroy-calc.ru/raschet-lentochnogo-fundamenta

    Инструкция расчета марки бетона для ленточного фундамента, их количества, объема, с формулами и онлайн калькулятором

    [latexpage]

    Материалы, используемые для возведения ленточного фундамента

    Монолитная лента под дом представляет собой систему балок, связанных между собой на углах и пересечениях, которые лежат на упругом основании из подстилающих слоев грунта. Грунты способны под воздействием насыщения влагой, промерзания и других внешних факторов периодически увеличиваться или уменьшаться в объеме.

    В совокупности с нагрузкой от веса здания это вызывает силы, действующие в разных направлениях на конструкцию фундамента. Для эффективной работы конструкция монолитного ленточного фундамента включает две составляющих – бетон и арматуру, каждая из которых воспринимает нагрузки разного характера.

    Бетон, используемый при сооружении ленточных фундаментов, работает исключительно на сжатие и способен при этом выдержать без разрушения воздействие в несколько сотен кг на 1 см². Арматура воспринимает нагрузки в растянутых зонах конструкции и способна выдержать растягивающие усилия в 400-500 Н/мм2 в зависимости от класса.

    Прежде чем определить, какой марки бетон нужен для ленточного фундамента, следует уточнить, какие его свойства и характеристики нужно учитывать при подборе нужного материала.

    Бетон и его характеристики

    Смесь, используемая при сооружении ленточных фундаментов, включает: вяжущее – портландцемент, крупный заполнитель – щебень, мелкий заполнитель – песок и воду. Свойства материала определяются процентным соотношением всех его компонентов. Характеристики бетонной смеси обозначаются буквами и цифрами в соответствии с ГОСТ 7473-2010 «Смеси бетонные. Технические условия».

    Здесь приведем таблицу расхода всех составляющих бетонной смеси для каждой марки по прочности, которой можно пользоваться при изготовлении бетона собственными силами:

    [table id=263 /]

    Основная характеристика называется классом или маркой по прочности. Класс материала, в соответствии с международными стандартами, обозначается буквой «B» с цифрами, которые показывают, какую сжимающую нагрузку, измеряемую в мегапаскалях (МПа), может выдержать материал без разрушения. Одновременно, что было принято ранее, по прочности бетон может характеризоваться маркой, обозначаемой буквой «M» с цифрами, которые показывают, какое предельное давление, измеряемое в кг/см²,  может выдержать материал. В строительной практике пользуются обоими обозначениями.

    Приводим таблицу соответствия характеристик материала по прочности.

    [table id=258 /]

    Кроме марки по прочности, бетон характеризуется также такими показателями, как морозостойкость, водонепроницаемость и удобоукладываемость.

    Морозостойкость маркируется как «F» с цифрой, означающей количество циклов поперечного замораживания и последующего оттаивания, может выдержать материал данной конструкции без потери прочности. Морозостойкость варьируется в пределах марок F50 – F500.

    Водонепроницаемость маркируется как «W» с цифрой, обозначающей способность сопротивления водонасыщению. Для бетона, используемого при сооружении фундаментов, варьируется в пределах W2–W8. Бетон более высоких марок по водонепроницаемости применяется для строительства гидротехнических сооружений.

    Удобоукладываемость маркируется как «П» с цифрой, показывающей пластичность в диапазоне П1–П5.

    Например, полное обозначение «БСТ В20 П2 F100 W2» согласно ГОСТ 7473-2010 означает, что это смесь из тяжелого бетона, имеющего класс по прочности В20, средней пластичности П2, морозостойкости F100 и нормальной водонепроницаемости W2.

    Как проверить бетон на прочность

    Согласно требованиям СНиП 3.03.01-87 «Несущие и ограждающие конструкции», нагружать конструкции, изготовленные в построечных условиях из монолитного железобетона, можно только после набора материалом 70% проектной прочности. Полную прочность искусственный камень по нормам набирает по истечению 28 суток при положительной температуре не ниже 20 °C.

    В реальных условиях ленточный фундамент может набрать 70%-ную прочность, достаточную для продолжения работ по возведению стен, в течение одной-двух недель. Срок набора необходимой прочности зависит от температуры воздуха в течение этого периода.

    Приводим таблицу сроков набора прочности бетоном.

    [table id=259 /]

    Проверка готовой монолитной конструкции на прочность осуществляется несколькими способами:

    • испытанием образцов в строительной лаборатории. Образцы материала укладываются в специальные формы в виде кубиков с размером грани 15х15 см, не менее трех из каждой партии поставленной на площадку бетонной смеси. Кубики должны набирать прочность в точно таких же условиях, что и материал, залитый в конструкцию. После установленного срока образцы передаются в лабораторию и испытываются путем сжатия под прессом;
    • ударными способами с помощью молотка Кашкарова или молотка системы Физделя. Этими приборами, имеющими рабочую часть в виде стального шарика, наносят удары по поверхности конструкции и после измерения диаметра и глубины вмятины по специальному графику определяют прочность бетона;
    • ударным способом с помощью молотка Шмидта (склерометра). Молотком Шмидта также наносят удары по поверхности конструкции, прочность бетона определяют по градуированной шкале на приборе;
    • неразрушающими методами с помощью ультразвукового сканирования, для чего используют специальный прибор, генерирующий ультразвуковое излучение, по скорости прохождения которого через толщу монолитной конструкции определяют прочность бетона.
    Арматура

    Для армирования монолитной ленты используется арматура классов А1 (А240), А3(А400) или А500С и высокопрочная проволока класса Вр1.

    Арматура  А1 (А240) используется в качестве поперечной (хомутов) в составе пространственных каркасов или при изготовлении плоских сеток. Арматура класса А3 – в качестве рабочих стержней, устанавливаемых по длине ленты в составе пространственных каркасов или перпендикулярно к оси фундамента в составе плоских сеток.

    Взамен рабочих стержней класса А3 может применяться арматура класса А500С, которая позволяет использовать сварку при изготовлении каркасов и сеток. Высокопрочная проволока класса Вр1 может использоваться взамен конструктивной арматуры класса А1.

    Расчет марки бетона

    В составе проектной документации для строительства крупных и ответственных сооружений, включающей многие разделы,  обязательно выполняется расчет фундамента. Расчет ленточного фундамента, в том числе определение марки бетона и сечения арматуры, для частного малоэтажного жилья и подсобных построек можно сделать упрощенным способом, так как методики расчета железобетонных конструкций, которые приведены в СНиП 2. 03.01-84 «Бетонные и железобетонные конструкции», доступны только профессиональным проектировщикам и выполняются с помощью сложных компьютерных программ.

    Расчет бетона на ленточный фундамент, как и арматуры, производится с учетом воздействия на конструкцию следующих факторов:

    • нагрузки от здания;
    • величины сопротивления грунтового основания;
    • уровня и степени агрессивного действия на материалы фундамента подземных вод.

    Марка бетона для ленточного фундамента частного дома, согласно с нормативными требованиями, не может быть принята меньше В7,5 по прочности. Материал более низких марок используется для устройства подготовок, подстилающих слоев в составе конструкции полов.

    Для удобства расчета и подбора необходимой марки бетона и других характеристик приводим таблицы, пользуясь которыми можно подобрать материал по прочности, водонепроницаемости и морозостойкости в зависимости от типа сооружения, климатических и грунтовых условий.

    Таблица 1. Подбор марки бетона в зависимости от типа здания и грунтовых условий

    [table id=260 /]

    Таблица 2. Подбор морозостойкости в зависимости от климатических условий

    [table id=261 /]

    Таблица 3. Подбор водонепроницаемости в зависимости от уровня грунтовых вод и агрессивности грунтов

    [table id=262 /]

    Пользуясь приведенными таблицами можно быстро подобрать необходимые характеристики бетона для фундамента.

    Например, необходимо подобрать марки бетона для дома из легкобетонных блоков, возводимого на пучинистых грунтах, с высоким уровнем грунтовых вод в климатических условиях, когда температура воздуха может достигать 40 °C.

    По таблице 1 определяем, что для здания с такой конструкцией стен в условиях пучинистых грунтов необходим бетон с классом по прочности В 22,5 (М300). По таблице 2 находим, что марка по морозостойкости должна быть F 100. По таблице 3 определяем водонепроницаемость W6. Удобоукладываемость бетона для частного домостроительства обычно принимают в пределах П2–П3.

    Таким образом, полная марка бетона для фундамента данного дома – БСТ В20 П2 F100 W2.

    Расчет сечения и количества арматуры

    Растягивающие и сжимающие усилия могут возникнуть в любом месте балок, составляющих монолитную ленту, причем как в верхней, так и в нижней зонах поперечного сечения. Поэтому основная схема армирования монолитной ленты – это пространственный каркас с размещением рабочих арматурных стержней вверху и внизу поперечного сечения конструкции.

    Расчет сечения продольных стержней рабочей арматуры, их количества, а также поперечных, конструктивных стержней по СНиП осуществляется после определения растягивающих и перерезывающих усилий. Эти усилия возникают под воздействием нагрузки от здания и сил, которые могут воздействовать на конструкцию вследствие морозного вспучивания, набухания под воздействием влаги или просадки грунтов.

    Расчеты по методикам СНиП слишком сложны, поэтому в статье «Способы правильного армирования ленточного фундамента в подробной инструкции со схемами и чертежами» мы привели упрощенный расчет  для фундаментов малоэтажного жилья.

    Принцип расчета, также отвечающий требованиям нормативов, заключается в определении сечения и количества арматурных стержней по минимальному проценту армирования для конкретного сечения – минимально установленному нормами отношению суммарной площади сечения арматурных стержней к рабочей площади сечения конструкции монолитной ленты. Кроме этого, учитывается минимально допустимый диаметр стержней для продольно и поперечно расположенной арматуры в разных условиях.

    На странице указанной статьи также имеется калькулятор расчета ленточного фундамента, пользуясь которым можно рассчитать количество арматуры для монолитной ленты.

    Расчет количества бетона

    Покажем на примере, как посчитать объем бетона для монолитной ленты. По этому принципу работает калькулятор расчета бетона на ленточный фундамент, расположенный на этой странице.

    Исходные данные:

    Монолитный ленточный фундамент для одноэтажного дома с размерами в осях «1» – «3» = 10 м, в осях «А» – «Б» =  12 м, и средней несущей стеной по оси «2». Сечение фундамента: b (ширина ленты) x h (высота ленты) = 0,4 м х 0,6 м.

    Схема ленточного фундамента

    Формула расчета общей длины монолитной ленты: $$\quicklatex{size=25}\boxed{L_{r} = N_{1} \times (L_{b} – b_{1} \times 2) + N_{2} \times ( L_{c} + b_{2} \times 2)}$$

    Lr – расчетная длина монолитной ленты.

    N1 – количество лент по цифровым осям.

    Lb – длина ленты по цифровым осям.

    b1 – внутренняя привязка ленты по буквенным осям.

    N2 – количество лент по буквенным осям.

    Lc – длина ленты по буквенной оси.

    b2 – внешняя привязка ленты к наружным цифровым осям.

    Рассчитываем длину ленты:

    Lr = 3 х (10 – 0,2 х 2) + 2 х (12 + 0,2 х 2) = 3 х 9,6 + 2 х 12,4 = 28,8 + 24,8 = 53,6 м

    Рассчитываем объем бетона по формуле: $$\quicklatex{size=25}\boxed{V_{b} = L_{r} \times b \times h}$$

    Получаем:

    Vb = 53,6 х 0,4 х 0,6 = 12,86 м³

    Калькулятор расчета ленточного фундамента

    Для быстрого расчета объема бетона предназначен онлайн калькулятор ленточного фундамента, расположенный на этой странице.

    Советы эксперта

    Если вы строите свое жилье и фундамент под него собственными силами, то для получения бетона нужных марок по прочности, морозостойкости и водонепроницаемости следует заказать его на бетонном заводе с доставкой на место строительным миксером. При изготовлении бетонной смеси в условиях промышленного производства гарантирована точная дозировка всех компонентов.

    Каждая партия материала должна сопровождаться паспортом с указанием всех характеристик. Кроме того, при поставке заводского бетона нужно из каждой партии отобрать и сформировать образцы – кубики по методике, описанной в статье, которые после твердения можно  испытать в строительной лаборатории для проверки заявленной марки по прочности.

    Если вы изготавливаете бетонную смесь самостоятельно на стройплощадке, то необходимо точно выдерживать пропорции всех компонентов, указанные в таблице в статье.

    Самостоятельный расчет бетона на фундамент

    При строительстве различных объектов важно заранее определить, сколько стройматериалов потребуется закупить. В особенной степени это касается расчета бетона для фундамента, так как общая стоимость конструкции может составлять до 40% от цены самого объекта. Знание кубатуры раствора позволит соблюсти технологию заливки и грамотно спланировать этапы бетонных работ.

    Расчет расхода бетона

    Расчет бетона выполняется на основе готового проекта возводимого здания, который учитывает климатические особенности, инженерные изыскания, а также другие технические нюансы. Только проектная документация позволит определить тип основания и его геометрию, чтобы в итоге возвести надежную и прочную конструкцию, которая прослужит не меньше, чем расчетный период.

    Расход бетона определяется в зависимости от типа основания и особенностей его конструкции: количества арматуры в армирующих слоях, форм ребер жесткости и т. д.

    Вычисление объема бетона для ленточного основания

    Ленточное основание является вторым по затратности бетона после монолитной плиты

    Расчет бетона, который будет затрачен на ленточный фундамент, проводится в соответствии с проектом объекта. Для удобства вычислений нужно сделать отдельный эскиз, на котором отобразить геометрию основания, а затем вести подсчет искомой величины.

    Поскольку ленточный фундамент в проекции представляет собой ленту, то на эскизе ее рекомендуется разделить на прямоугольники. При сложной форме ленты с наличием дополнительных перегородок внутри периметра здания нужно выбрать прямоугольники так, чтобы большинство из них имели одинаковые размеры.

    После разделения ленты на части необходимо измерить их габариты и записать количество совпадающих фрагментов напротив каждого из них. Далее следует провести подсчет площадей прямоугольников: перемножить длину и ширину каждого из них соответственно, а затем умножить на количество повторяющихся частей. Эти значения следует просуммировать и в результате получится общая площадь. Формула для расчета имеет следующий вид:

    где an – длина n-ного прямоугольника;

    bn – ширина n-ного прямоугольника.

    Чтобы рассчитать, сколько надо подготовить раствора для ленточного фундамента, потребуется умножить общую площадь на высоту:

    где H – высота ленты.

    Расчетная величина не отражает возможной усадки ленточного фундамента, особенно если лента массивная. Поэтому рекомендуется закладывать запас примерно в 2% от полученного значения, чтобы определить, сколько составит общий объема раствора. Наличием арматуры в данном случае можно пренебречь.

    Рекомендуем посмотреть видео о том, как просчитать ленточное основание своими руками.

    Расчет расхода бетона для плитного основания

    Расчет плитного фундамента намного проще, чем ленточного или столбчатого. Это связано с тем, что его конструкция представляет собой прямоугольный параллелепипед, объем которого рассчитать надо путем перемножения его габаритов:

    где а – длина основания параллелепипеда;

    b – ширина основания;

    H – высота параллелепипеда.

    Однако при больших площадях дополнительно требуется усиливать фундамент ребрами жесткости, на которые также будет расходоваться бетон. Поэтому в соответствии с чертежами проекта потребуется дополнительно вычислить расход бетонной смеси по формуле (3), только с подстановкой соответствующих значений. Эти величины нужно сложить с V плиты и получить расчетное количество раствора. В реальной ситуации следует заложить запас примерно в 5% , который пойдет на усадку конструкции при наборе прочности.

    Посмотрите видео, как не ошибиться при расчетах количества раствора для заливки основания.

    Поскольку в плитном фундаменте отношение длины и ширины превышает в несколько раз его высоту, то в конструкции применяется достаточно много арматуры для повышения ее жесткости и надежности. Это означает, что в целях экономии нужно учесть объем закладываемой арматуры. Формула для его вычисления следующая:

    где i – количество арматурных прутьев;

    R – радиус арматуры;

    L – длина прутьев.

    Объем раствора для плитного фундамента будет определен по следующей формуле:

    Расчет объема бетона столбчатого основания

    Чтобы определить, сколько раствора будет затрачено на закладку столбчатого фундамента, необходимо вычислить объем столбов и сделать запас на усадку до 2%. Если столбы с прямоугольным или квадратным сечением, то их объем вычисляется по формуле (3) с подстановкой соответствующих значений.

    Для столбов фундамента с круглым сечением расчет проводится по следующей формуле:

    где D – диаметр сваи;

    i – количество свай;

    H – высота сваи.

    Для расчета ростверков допускается применение формулы (3).

    Расчет количества компонентов бетонной смеси

    При закладке столбчатого фундамента не возникает необходимости приготовления всего объема бетона за один раз, как, например, для ленточного или плитного. Поэтому возникает необходимость расчета компонент для самостоятельного замешивания раствора.

    Для этих целей используют данные из Таблицы 1 и Таблицы 2. Первая таблица позволит определить расход цемента и подобрать его марку, в зависимости от требований к получаемому бетону. По Таблице 2 определяется примерный расход цементного порошка на 1 м3 готового раствора, а по Таблице 3, сколько потребуется песка и щебня.

    Посмотрите видео, как просчитать необходимые пропорции материалов для раствора.

    На практике расчет объема бетона под фундамент достаточно редко совпадает с требуемым. Причин для этого существует достаточно много, начиная от технических и заканчивая климатическими. Поэтому все компоненты необходимо приобретать с запасом.

    Таблица 1. Соотношение воды к цементу в приготавливаемом растворе

    Таблица 2. Расход цемента на 1 м3 раствора

    Таблица 3. Определение расхода песка и воды в зависимости от размера щебня

    Заключение

    В данной статье приведены формулы для расчета расхода бетона на закладку различных типов фундамента, а также показано, как определить количество компонент раствора из расчета на 1 м3 на основании трех таблиц. Надеемся, что данная информация поможет вам при строительстве.

    Как рассчитать необходимое количество бетона для ленточного фундамента

    Заливка уже рассчитанного бетона для ленточного основания

    Практически любое проектирование нового здания имеет в составе раздел с расчетом необходимого объема бетона для заливки фундамента. Для некоторых типов фундаментов это сложный расчет, которым занимаются не только сметчики, но и строители.

    При проектировании фундаментов любых зданий за основу берется план основания в разрезе, а уже потом по готовым эскизным планам рассчитывается объем бетона. Но есть еще одна особенность таких расчетов: для каждого типа основания рецептура состава будет иной, как и марочная прочность. Поэтому без предварительной подготовки всех исходных данных сложно обойтись.

    Подготовка исходных данных

    Схема величин учитываемых при расчете бетона

    После выбора типа основания нужно выбрать способ расчета. Тут учитывается тип здания, особенности почвы, толщина и глубина залегания конструкции.

    Можно посчитать необходимое количество бетона приблизительно. Для частного застройщика таких данных будет достаточно. Но они неприемлемы для больших компаний, которые возводят массивные промышленные и частные здания на ленточном фундаменте и где играет важную роль, сколько бетона и в каких целях должно использоваться.

    При необходимости, фундамент могут заливать и прямо на строительной площадке, рассчитав необходимый объем бетона по размерам траншеи. Такой вариант расчета допускается, если раствор делается непосредственно на строительной площадке, а все строительные материалы есть под рукой и предварительная подготовка не проводится.

    Многие сметчики сталкиваются с проблемой несоответствия запроектированного количества бетона для фундамента, и сколько реально используется на строительной площадке. Искать причину в неправильном расчете не стоит, ведь на количество используемого раствора влияет много факторов.

    Поэтому нужно всегда к расчетному количеству раствора добавлять поправочные коэффициенты, которые в зависимости от типа основания могут составлять в пределах от 1,1 до 1,3 (10 – 30%). Также существует погрешность в установке опалубки, выкапывании траншеи для ленточного фундамента, обустройстве песчано-гравийной подушки и прочие факторы.

    Поправочные коэффициенты при расчете количества бетона

    При расчете бетона учитывается поправочный коэффициент и тип грунта

    Для того чтобы правильно посчитать, сколько пойдет бетона на возведение конкретного фундамента, нужно учитывать ряд факторов:

    1. Коэффициент усадки бетонного раствора. Любой бетон по мере засыхания уменьшается в объеме, поэтому и количество раствора будет большим для конкретного по габаритам основания.
    2. Тип грунта и уровень залегания грунтовых вод влияет на марку бетона, а это пропорции цемента, песка и минеральных добавок.

    Грунты считаются ключевыми показателями, которые способствуют выбору оптимального фундамента для данного сооружения. Поэтому в расчетах нужно учитывать пучинистость почвы:

    • скальные основания считаются самыми прочными;
    • крупнообломочные грунты относительно прочные, прекрасно подходят для фундаментной подушки;
    • ненадежные грунты, которые нуждаются в подсыпке или полной замене, считаются пучинистые обломочные почвы с мелкой фракцией, а также супеси, торфяники, суглинки.

    Если на строительной площадке будут обнаружены ненадежные и слабые почвы, тогда предварительные вычисления основания на предельные нагрузки с учетом воздействия со стороны почвы необходимы.

    Количество бетона на ленточный фундамент

    По чертежу основания ленточного типа проводится расчет объема раствора

    Учитывая, что ленточный фундамент считается самым популярным среди больших и малых застройщиков, на расчете необходимого количества бетона нужно остановиться подробнее.

    Читайте также:  Калькулятор расчета толщины стен

    Итак, это прямоугольной формы конструкция, которая состоит из бетона и арматурного каркаса. Расчет, сколько нужно арматуры для основания, в этом случае проводиться не будет, его количество на суммарный объем раствора практически не влияет.

    Подготовка к вычислениям. Сначала приняты следующие размеры ленты: длина 10 м, ширина 8 м, есть промежуточная перегородка длиной 8 м. Глубина погружения фундамента в грунт составляет 0,5 м, толщина ленты 0,4 м.

    Формула для расчета на калькуляторе необходимого количества бетона будет выглядеть так:

    (Длина (10) + ширина (8) + промежуточная стена (8)* толщина ленты (0,4) * глубина (0,5) = 5,2 м³

    Такой расчет приемлемый, если толщина ленты везде одинаковая. Но если хоть одна сторона имеет другую толщину ленты, например, 0,3 метра, тогда расчет будет немного иным:

    (10+8)*0,4 + 8*0,3)*0,5 = 4,8 м³

    Дополнительно используется поправочный коэффициент на усадку раствора и особенности грунта, он будет составлять для песчаного грунта 1,1, и результат уже будет 5,2*1,1=5,72 м³ (округляется до 6,0 м, учитывая объем стандартной бетономешалки).

    Расчет цемента

    Вопрос, сколько нужно закупить цемента для возведения ленточного фундамента, во многом зависит от структуры будущего основания и номинальной марки бетона.

    Для получения 1 куба бетонного раствора марки М 300 нужно использовать 382 кг цемента марки М400, песка около 700 кг, щебня малой фракции до 1 тонны и подготовить 220 литров воды. А вот для бетона марки 100 уже достаточно будет 214 кг цемента марки М 400 и 200 литров воды. Песка пойдет немного больше, масса щебня неизменная.

    Далее, нужно учесть, что 1 м³ готового раствора весит не менее 1600 кг, а кубометр щебня приблизительно 1700 кг, цемента – 1400 кг. После приготовления жидкого раствора, его масса незначительно снизится за счет заполнения воздушных пор между щебнем. В результате из 1 м³ сухого состава получится максимум 0,65 м³ раствора.

    Пропорции цемента, песка и щебня по маркам бетона:

    Марка бетона

    Пропорции: цемент, песок, щебень

    цемент марки 400

    цемент марки 500

    1001,0 : 4,1 : 6,11,0 : 5,3 : 7,1
    1501,0 : 3,2 : 5,01,0 : 4,0 : 5,8
    2001,0 : 2,5 : 4,21,0 : 3,2 : 4,9
    2501,0 : 1,9 : 3,41,0 : 2,4 : 3,9
    3001,0 : 1,7 : 3,21,0 : 2,2 : 3,7
    4001,0 : 1,1 : 2,41,0 : 1,4 : 2,8
    4501,0 : 1,0 : 2,21,0 : 1,2 : 2,5

    Все формулы, которые применимы для расчета объема раствора для заливки фундамента, несложные. Но в процессе часто приходится дополнительно рассчитывать объем отдельных элементов конструкции, также учитывать особенности конкретных ингредиентов и составов, свойства применяемых минеральных и синтетических добавок. Все они влияют на конечный результат, поэтому изначально стоит предусмотреть увеличение полученного математическим путем объема материалов хоть на 20%. На нашем сайты Вы можете воспользоваться онлайн калькулятором для расчета материалов.

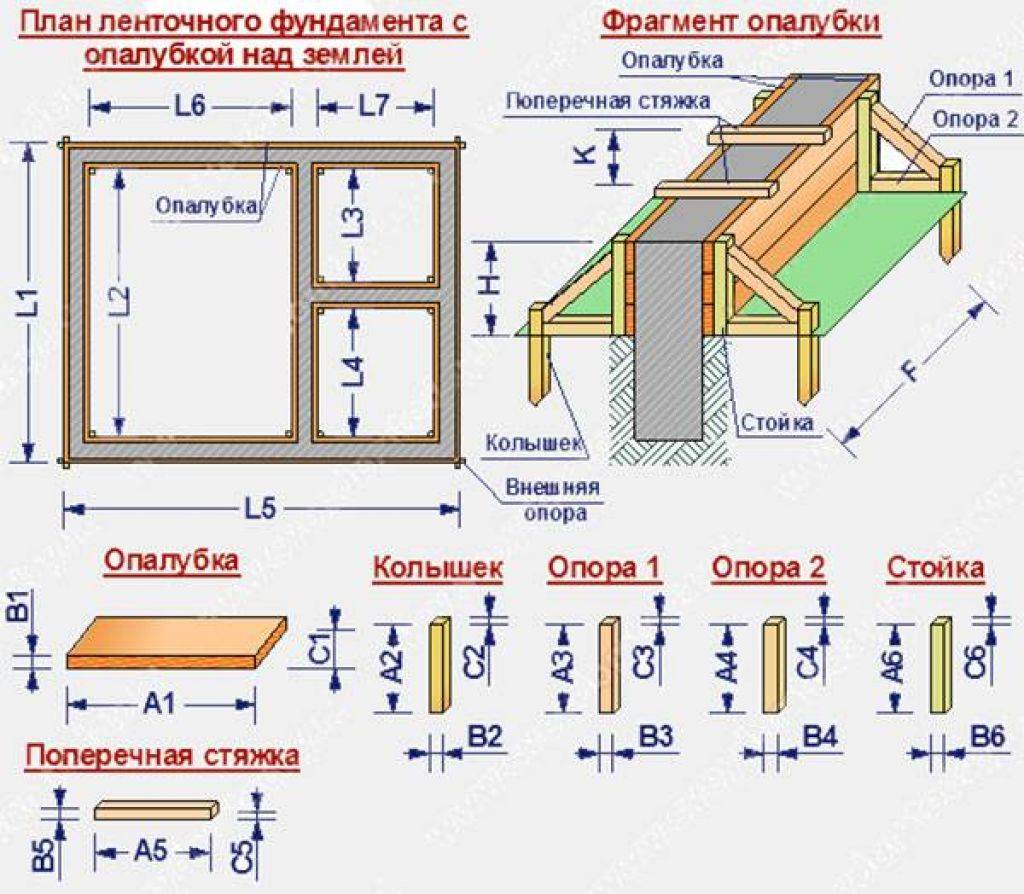

    Особенность расчёта арматуры на ленточный фундамент: калькулятор онлайн

    С помощью данного калькулятора можно произвести расчеты буронабивных свайно-ростверковых и столбчатых фундаментов. Расчет нагрузки на свайный фундамент.

    Результаты расчетов

    Фундамент: Общая длина ленты: 0 м. Площадь подошвы ленты: 0 м2. Площадь внешней боковой поверхности: 0 м2. Объем бетона (с 10% запасом): 0 м3. Вес бетона: 0 кг. Нагрузка на почву: 0 кг/см2. Расчет арматуры ростверка:

    Минимальный диаметр поперечной арматуры (хомутов): 0 мм. Максимальный шаг поперечной арматуры (хомутов) для ростверка: 0 мм. Общий вес хомутов: 0 кг.

    Опалубка: Минимальная толщина доски при опорах через каждый 1 метр: 0 мм. Максимальное расстояние между опорами: 0 м. Количество досок для опалубки: 0 шт. Периметр опалубки: 0 м. Объем досок для опалубки: 0 м3. Примерный вес досок для опалубки: 0 кг.Распечатать

    Как выбрать марку бетона

    Марка бетона определяет нагрузку, которую смесь выдерживает в застывшем виде. От маркировки зависят технические и эксплуатационные свойства бетона, в том числе водонепроницаемость и морозостойкость. В магазине представлен большой ассортимент бетонных смесей, обычному покупателю сложно самостоятельно выбрать необходимый.

    Профессиональные строители выбирают бетон, ориентируясь на такие факторы:

    • какой грунт под планируемым строением;
    • на какой глубине залегают грунтовые воды;
    • насколько глубоко промерзает почва;
    • технические характеристики постройки.

    Высотные здания требуют самого тщательного расчета, если в планах соорудить фундамент под каменный забор, требования менее основательные. Для забора чаще всего закупают материал марки 150, если грунт скалистый, можно поэкспериментировать с маркой 100. Эти виды бетона содержат крупные заполняющие вещества и небольшой объем вяжущих компонентов. Если грунт сложный, а рельеф отличается большими перепадами, подойдет средняя марка М200.

    Для постройки дома в несколько этажей специалисты рекомендуют закупать мощные бетонные смеси, для других построек они лишние и неоправданно дорогие.

    Результаты расчетов

    Фундамент: Общая длина ростверка: 0 м. Площадь подошвы ростверка: 0 м2. Площадь внешней боковой поверхности ростверка: 0 м2. Общий объем бетона для ростверка и столбов (с 10% запасом): 0 м3. Вес бетона: 0 кг. Нагрузка на почву от фундамента в местах основания столбов: 0 кг/см2.Расчет арматуры ростверка:

    Расчет арматуры для столбов и свай:

    Минимальный диаметр поперечной арматуры (хомутов): 0 мм. Максимальный шаг поперечной арматуры (хомутов) для ростверка: 0 мм. Общий вес хомутов: 0 кг.

    Опалубка: Минимальная толщина доски при опорах через каждый 1 метр: 0 мм. Максимальное расстояние между опорами: 0 м. Количество досок для опалубки: 0 шт. Периметр опалубки: 0 м. Объем досок для опалубки: 0 м3. Примерный вес досок для опалубки: 0 кг.Распечатать

    Смета

    Недостаточно данных для расчёта. Пожалуйста, заполните все поля калькулятора.

    Перечень основных работ

    1. Геодезическая разметка пятна застройки, вынос осей, определение высотных отметок
    2. Земляные работы (рытье траншеи под фундамент)
    3. Устройство песчано-гравийной подушки под фундамент
    4. Монтаж опалубки
    5. Вязка арматурного каркаса. Арматура d12мм
    6. Заливка бетонной смеси в опалубку. Уплотнение с использованием глубинного вибратора
    7. Демонтаж опалубки
    Сохранить как PDF

    Наши работы:

    • Ленточный фундамент Арзамаский р-н, д. Ломовка Фундамент под дом из газоселикатных блоков 10*8м
    • Ленточный фундамент
    • Ленточный фундамент Б. Козино Цоколь
    • Ленточный фундамент д. Баталово
    • Ленточный фундамент г. Н. Новгород
    • Ленточный фундамент д. Филиппововское Цоколь
    • Ленточный фундамент г. Бор
    • Ленточный фундамент Городецкий р-н , д. Фолино-Пестово
    • Ленточный фундамент г. Шахунья
    • Ленточный фундамент Богородский р-н, д. Бурцево

    Параметры

    Расчет ленточного фундамента

    После визуального ознакомления можно смело приступать к полноценному расчету, который включает в себя значения несущей способности и деформацию грунта на участке, где будет возводиться фундамент. Для этого понадобится знание математики и физики.

    Расчет несущей способности не сложен, труден на деформацию – его следует производить с профессионалами.

    Расчет глубины заложения

    Расчет ленточного фундамента пример … Расчёт монолитного(сборного) ленточного … Калькулятор ленточного фундамента Онлайн расчет ленточного фундамента …

    Возьмем, к примеру, ленточный фундамент. Потребуются следующие данные:

    1. Качество грунта.
    2. Уровень протекания грунтовых вод.
    3. Отметка промерзания грунта.
    4. Внешняя нагрузка на кровлю.
    5. Архитекторский проект дома.

    Рекомендуемые пропорции

    Имея объективные данные, можно приступать к поэтапному расчету фундамента. Первый этап — это определение веса внешней конструкции дома, которая находится над землей, включая дополнительную нагрузку от мебели, декоративной отделки и т.п., которая будет производить удельное давление на подошвенный грунт. Второй этап — геометрия. Третий этап – корректировка.

    Расчет периметра (суммарной длины) и объема ленточного фундамента

    При расчете суммарной длины ленты главным фактором является конфигурация и форма основания. Для большинства домов расчет того, сколько составляет периметр, не вызовет затруднений – к общей сумме длин всех внешних несущих стен нужно дополнительно прибавить длину внутренних перегородок. В итоге, объем бетона рассчитывается благодаря простому умножению суммарной длины ленты фундамента на значения высоты и ширины будущего дома по формуле:

    Vб = L*H*S, где показатели L, H и S – это соответственно значения длины, высоты и ширины бетонного основания будущего дома.

    Значение длины ленты нужно считать не по внешним и не по внутренним кромкам фундамента, а по запроектированным в проекте осям. В случае подсчета того, сколько бетона необходимо не по осям, вы получите либо избыток, либо недостаток смеси.

    Расчёт бетонной смеси для заливки

    Чтобы узнать, сколько потребуется бетонной смеси для заливки фундамента, удобно пользоваться сайтами предоставляющими услугу онлайн-расчётов строительных материалов. Довольно часто, производя такие вычисления, под рукой нет ни интернета, ни обычного калькулятора. В этом случае поможет приведённая ниже инструкция по подсчёту объёма разных типов фундамента.

    Для произведения точных расчётов потребуется вспомнить курс геометрии 8 класса, в котором нам понадобятся знания по вычислению объёма куба и цилиндра.

    Ленточный

    Такой фундамент имеет вид бетонной ленты в форме удлинённого параллелепипеда, армированную металлической или пластиковой конструкцией (обычно это арматурные прутья).

    Его высота зависит от глубины промерзания и свойств грунта

    Для расчёта ленточного основания необходимо воспользоваться формулой нахождения объёма куба, которая имеет такой вид: V=h·h·h или V=h³, где h — это параметры высоты, ширины и длины куба (параллелепипеда).

    Допустим, что высота ленточного фундамента будет равна 160 см, ширина — 40 см, а длина 12х9 м. Сначала будет рассчитан объём двух длинных лент (по 12 м). Вычисления удобней производить в метрах, поэтому на примере эти величины будут иметь следующий вид: 1,6·0,4·12=7,68 м³. Для обеих сторон необходимо удвоить это значение: 7,68·2=15,35 м³.

    Теперь нужно рассчитать объём двух лент длиной по 9 м. Следует учесть, что из длины каждой ленты такого размера, необходимо вычесть по два значения ширины фундамента: 9–0,4·2=8,2 м.

    Подставим значения:

    1. 1,6·0,4·8,2=1,968 м³ — это объём бетона для одной ленты размером 8,2 м. Для двух таких лент: 1,968·2=39 м³.
    2. Теперь нужно сложить значения объёмов четырёх лент фундамента: 15,35+3,936=19,286 м³. Следует учесть, что это значение только для ленты квадратной формы, без ответвлений.

    Столбчатый

    Столбчатый фундамент представляет собой систему опор, располагаемых под конструкциями в местах с наибольшей нагрузкой. Форма опор (столбов) обычно изготавливается в виде параллелепипедов или цилиндров с расширением в основании. Для укрепления столбчатый фундамент из бетона армируют металлическими и пластиковыми прутьями.

    вариант с квадратными столбами

    Расчёт количества бетона для этого фундамента производится по тому же принципу, что и предыдущий вариант. Если опорный столб фундамента имеет форму цилиндра, то для расчёта необходимо применить соответствующую формулу: V=π·R²·h, где π – это математическая константа, равная 3,14, выражающая отношение длины окружности к её диаметру; R — радиус окружности цилиндра, h — его высота.

    Допустим, что по периметру основания дома расположено 24 столба, расстояние между которыми составляет 1,5 м. Каждый столб цилиндрической формы, высотой 160 см, диаметром 30 см.

    Сделаем расчёт по указанной формуле:

    1. Находим радиус окружности цилиндра в квадрате: 0,3:2=0,15·0,15=0,0225.
    2. Подставим значения по формуле: 3,14·0,0225·1,6=0,11304 округлим до 0,113 м³ — это объём бетона, необходимый для заливки одного столба.
    3. Чтобы получить общий объём бетонной смеси для всех столбов, необходимо полученное значение умножить на их количество: 0,113·24=2,712 м³.

    Плиточный

    Такое основание представляет собой бетонную армированную плиту. Вычисления объёма для этого фундамента производятся по формуле нахождения объёма куба.

    Допустим, что плиточное основание имеет параметры 12х9х0,4 м. Сделаем расчёт: 12·9·0,4=43,2 м³.

    Может содержать дополнительные слои

    Расчет опорной площади

    При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= γn · F / (γc · Rо), где:

    • γc – коэффициент эксплуатационных условий;
    • γn – коэффициент запаса надежности, принимаемый равным 1,2;
    • F – полная (суммарная) нагрузка на грунт.

    Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

    В случае песчаного грунта: γc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

    Сбор нагрузок на грунт (F)

    Вес сооружения

    Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

    Стеновые конструкции:

    • каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м²;
    • бревенчатый и брусчатый сруб – 72-95 кг/м²;
    • кирпичная кладка толщиной 15 см – 210-260 кг/м²;
    • стены из железобетонных панелей толщиной 15 см – 305-360 кг/м².

    Перекрытия:

    • чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м²;
    • то же, но с плотным утеплителем – 140-190 кг/кв.м;
    • напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м²;
    • перекрытие бетонными плитами – 500 кг/м².

    Крыша:

    • металлическая кровля из листа – 22-30 кг/кв.м;
    • рубероид, толь – 30-52 кг/кв.м;
    • шифер – 40-54 кг/кв.м;
    • керамическая черепица – 60-75 кг/кв.м.

    Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

    Вес фундамента и снеговая нагрузка

    Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

    1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м³), получим расчетный вес ленточного фундамента.
    2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
    3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

    В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

    При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

    • северные районы – 180-195 кг/м²;
    • средняя полоса РФ – 95-105 кг/м²;
    • южные регионы – до 55 кг/м².

    После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

    При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

    Как посчитать, сколько кубов бетона надо на фундамент: калькулятор и формулы расчета

    Строительство начинается с проекта. Даже небольшие сооружения рекомендуется предварительно зарисовать на бумаге, чтобы можно было наглядно увидеть пропорции и прикинуть расход материалов. Для серьезных строений нужна проектно-сметная документация, выполненная профессионалами, но, при возведении частного дома, дачи, забора или гаража, можно обойтись онлайн калькуляторами или готовыми решениями. Важнейшим вопросом при возведении конструкций является устройство надежного фундамента, а потому вопрос того, как рассчитать количество бетона на фундамент, является первостепенным.

    • Ленточный
    • Плитный
    • Столбчатый

    Рассчитать бетон на фундамент несложно, если присутствует определенность с размерами и типом сооружения. Тип фундамента и его габариты должен определить опытный строитель, исходя из характеристик строящегося здания, типа грунта и глубины его промерзания в данной местности.

    Расчет расхода бетона по площади плиты фундамента

    Плитное основание обеспечивает равномерное распределение давления от сооружения на грунт, жесткость и прочность строительной конструкции. Может использоваться для тяжелых строений.

    Как рассчитать объем бетона в кубах, необходимый для устройства фундаментной плиты? Формула простая – V = S*H, в которой:

    V – объем материала, м3; S – площадь поперечного сечения, м2; H – высота, м.

    Площадь поперечного сечения плиты – это произведение ее длины и ширины.

    Приведенные выше формулы расчета количества смеси в кубах актуальны для тяжелых и легких бетонов. Для определения необходимого количества бетонной смеси удобно пользоваться онлайн-калькуляторами, учитывающими класс прочности строительного материала.

    Поделиться ссылкой:

    Производим и предлагаем продукцию:

    Читайте также:

    • Бетон для фундамента: марка, объем, технология
    • Цементно-песчаный раствор: состав и марки
    • Бетон М200 своими руками
    • Устройство и типы автобетоносмесителей
    • Как сделать кладочную смесь?

    Зависимость количества стержней от схемы армокаркаса

    Лента испытывает действие двух основных сил. Одна из них давит сверху (нагрузка от дома), другой силовой вектор выталкивает ленту вверх (сопротивление почвы + пучение грунта). Чтобы сбалансировать это явление в массиве монолита делают два горизонтальных пояса из арматурных стержней.

    Двухпоясное армирование сверху и снизу внутри бетона актуально для мелко- и среднезаглубленных оснований. Для глубокозаглубленных лент нужно устанавливать 3 пояса. Для фиксации стержней в пространстве их скрепляют вязальной проволокой. Такой вид формирования армокаркаса называют конструкционным типом.

    Продольные (работающие) пруты перевязывают с поперечными и вертикальными прутками, которые не несут нагрузки. Согласно СНиП 52-01-2003 и Руководства (см. выше) продольные стержни располагаются по всей длине ленты с зазором между арматурой и опалубкой не менее 30 мм и 50–70 мм снизу.

    Вертикальные отрезки располагаются вдоль поясов, чередуясь каждые 100 – 300 мм друг от друга. Поперечные отрезки соответствуют размеру ширины пояса от 300 мм.

    При расчёте длиын прутков нужно добавлять припуски — не менее 30 ø стержня для вязки арматурного узла. Наращивание арматуры выполняют внахлёст с заведением концов на 150 мм.

    Теперь, зная эти нормы, легко определить количество стержней всех направлений. После этого останется определить их диаметры.

    Каким требованиям должен он отвечать

    Основные требования для бетона, использующегося при изготовлении ответственных несущих конструкций:

    • Прочность, устойчивость ко всем внешним нагрузкам.
    • Высокая несущая способность.
    • Сочетание компонентов должно обеспечивать максимальную прочность на сжатие и скручивание.
    • Высокая морозостойкость.
    • Устойчивость к воздействию влаги (для наиболее ответственных конструкций используются специальные гидрофобные добавки).

    Числовые значения необходимых параметров обусловлены назначением ленты, величиной нагрузок и условиями эксплуатации.

    При самостоятельном строительстве рекомендуется использовать готовый материал, доставляемый в миксерах прямо на площадку.

    Самостоятельное изготовление требует опыта, использования оборудования и нескольких помощников, иначе возникает риск прервать заливку фундамента, что недопустимо.

    Расчет кубатуры в зависимости от фундамента

    Объем бетона для фундамента зависит от типа фундамента: плитный, столбчатый или ленточный. Рассмотрим вариант расчета объема для каждого из них.

    Для плитного фундамента

    Плитный фундамент представлен одной плитой, и для того, чтобы узнать объем бетона на фундамент, необходимо знать следующие данные:

    • Длина;
    • Ширина;
    • Толщина плиты.

    Заливка плитного фундамента

    Например, первый показатель составляет 10 метров, второй – 6 метров, третий – 0,1 метр. Перемножив все эти показатели, получим объем фундаментной плиты:

    10 м * 6 м * 0,1 м = 6 куб. м;

    Для обеспечения хороших характеристик фундамента, могут использоваться и дополнительные элементы. Если они выполняются через каждые 3 метра, то в этом же фундаменте – 10*6 – их будет 8 (5 вдоль и 3 поперек). Если длина каждого из ребер составляет 6 метров, то суммарная протяженность равна 6 м * 8 шт. = 48 м. Высота одного ребра обычно равняется толщине плиты (в нашем случае – 0,1 м). Так, площадь составит: 0,1 м * 0,08 м = 0,008 м кв.

    Объем равен: 0,008 кв. м * 48 м = 0,384 куб. м.

    Площадь поперечного сечения равна: объем ребер будет равен 0,01 куб. м * 48 м = 0,48 куб. м.

    Для разной толщины может применяться различная методика подсчета, все также может зависеть от определенных параметров бетонной смеси, ее пластичности и прочих свойств.

    Для ленточного фундамента

    Ленточный фундамент

    Он более прост по своему исполнению, нежели плитный, и функции он имеет несколько другие. Представлен лентой, используется для небольших зданий и сооружений из различных материалов: из бруса, бревен или искусственных материалов. Для того чтобы рассчитать бетон для фундамента ленточного, нужно владеть информацией о некоторых параметрах. Высота представляет собой сумму заложенной глубины и надземной части (обычно этот показатель равен 40-50 см.) Если фундамент закладывается на глубину 1,5 м, а надземная высота – 0,5 м, то суммарная высота – 2,0 м. При закладке цокольного этажа или фундамента параметры могут значительно меняться.

    При ширине ленты 0,4 м, расход бетона будет равен: 0,4 м * 46 м (40 м + 6 м) * 2,0 м = 36,8 куб. м

    Таким образом, рассчитать бетон на фундамент не составит особого труда. Дело в том, что для подсчета необходимо принимать во внимание определенную марку цемента и других добавок. Если в нем есть пластификаторы, то пластичность будет лучше, следовательно, это позволит сократить расход материала.

    Столбчатый фундамент

    Для того чтобы рассчитать количество бетона для фундамента столбчатого, необходимо знать следующие показатели: высота и площадь столбиков.

    S = 3,14 (число ПИ) * R (радиус)/2

    Столбчатый фундамент

    Например, если диаметр столбика 20 см (радиус – 10 см), то он имеет поперечное сечение: 3,14*0,1*0,1=0,0314 кв. м. при высоте в 2 метра объем составит 0,0628 куб. м. Аналогичным образом рассчитать объем бетона для фундамента другого размера.

    Все виды фундамента изготавливаются из бетона различных марок. Обычно обыватели не стремятся в них разбираться и покупают первое, что им посоветуют в строительном магазине. На деле все может оказаться не так, и дорогая смесь окажется менее качественной, чем более бюджетный вариант. Так что прежде чем приступить к выбору смеси, рекомендуется учитывать некоторые факторы, и только потом идти в специализированный магазин.

    Обратите внимание! Во избежание проблем при возникновении недостатка бетона, лучше иметь в запасе приблизительно 10% материала.

    Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

    Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

    Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП и ГОСТ Р 52086-2003

    Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты.

    Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах.

    Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

    Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

    • Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.
    • При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
    • Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

    Общие сведения по результатам расчетов

    • Общая длина ленты
    • — Длина фундамента по центру ленты с учетом внутренних перегородок.

    • Площадь подошвы ленты
    • — Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

    • Площадь внешней боковой поверхности
    • — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

    • Объем бетона
    • — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

    • Вес бетона
    • — Указан примерный вес бетона по средней плотности.

    • Нагрузка на почву от фундамента
    • — Распределенная нагрузка на всю площадь опоры.

    • Минимальный диаметр продольных стержней арматуры
    • — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

    • Минимальное кол-во рядов арматуры в верхнем и нижнем поясах
    • — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

    • Минимальный диаметр поперечных стержней арматуры (хомутов)
    • — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

    • Шаг поперечных стержней арматуры (хомутов)
    • — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

    • Величина нахлеста арматуры
    • — При креплении отрезков стержней внахлест.

    • Общая длина арматуры
    • — Длина всей арматуры для вязки каркаса с учетом нахлеста.

    • Общий вес арматуры
    • — Вес арматурного каркаса.

    • Толщина доски опалубки
    • — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

    • Кол-во досок для опалубки
    • — Количество материала для опалубки заданного размера.

    Расход бетона

    Отличительной особенностью всех конструкций, создаваемых из бетона, является сложность их геометрической формы. Как же произвести расчёт количества бетона для них? Наиболее распространённым и эффективным способом выполнить эту задачу станет разбивка предполагаемой конструкции на отдельные, более простые составляющие детали. Благодаря этому расчёт количества бетона для фундамента можно осуществить достаточно быстро.

    При проведении математических операций следует учитывать, что наличие элементов арматуры, общая часть которых составляет примерно 5-10% объёма заливки, можно не принимать во внимание и считать погрешностью, потерями монтажа.

    Расчёт бетона для столбчатого фундамента

    Столбчатый фундамент может создаваться двумя способами:

    • сваи погружаются в почву;
    • армированный бетон заливается в подготовленные скважины.

    Такие конструкции являются достаточно распространёнными, поскольку не требуют большого расхода строительных материалов и достаточно просты в возведении. Столбчатый фундамент подходит для строительства относительно лёгких объектов, которые расположены на грунтах, склонных к вспучиванию или характеризующихся глубоким залеганием несущего слоя.

    Рассмотрим, как осуществляется расчёт бетона для фундамента этого вида. Используем следующую формулу, в которой учитывается площадь поперечного сечения каждого столба:

    S = х R2, где

    R – радиус столбика.

    Полученный результат необходимо умножить на высоту элементов конструкции (Н) и их общее число.

    Данная формула для расчёта количества бетона может применяться для любых столбиков − независимо от их размера и формы сечения (круг или квадрат).

    Расчёт бетона для ленточного фундамента

    С необходимостью провести расчёт бетона для фундамента этого типа строители сталкиваются достаточно часто, поскольку конструкция пользуется популярностью.

    Основными достоинствами ленточного фундамента являются простота создания и высокие характеристики прочности, что позволяет использовать его при возведении загородных домов и строений малой этажности.

    Расчёт объёма ленточного фундамента прост: необходимо получить произведение трёх показателей − высоты, ширины и длины ленты.

    Общий объём количества бетона рассчитывается по формуле:

    V = S x L, где:

    S — площадь поперечного сечения фундаментной ленты (в метрах),

    L – общая длина ленты фундамента (в метрах).

    Если сечение ленты фундамента разное на различных длинах, то расчёт бетона сложнее: вычисления ведутся для каждого показателя отдельно, а полученные результаты суммируются.

    Расчёт бетона для плитного фундамента

    Этот вид фундамента является монолитной железобетонной конструкцией, которая размещена под всей площадью постройки. Сферой использования плитного фундамента являются:

    • объекты, расположенные на сложных грунтах;
    • здания, на которых не предусмотрены подвальные помещения;
    • строения, где плиты играют роль основания для пола.

    Отличительными особенностями фундамента этого вида является минимальное давление на грунт и высокий показатель жёсткости. Часто при создании плитного фундамента используются рёбра жёсткости, наличие которых необходимо учитывать при расчёте количества бетона.

    Объём бетона рассчитывается по такой формуле:

    V = S x H, где:

    S – площадь плиты;

    H – толщина плиты.

    Если при возведении фундамента используются рёбра жёсткости, то их объём рассчитывается отдельно и суммируется с показателем объёма плиты.

    Расчёт количества бетона для создания пола

    Для того чтобы выровнять покрытие и в дальнейшем декорировать его, необходимо сформировать стяжку пола. Её толщина колеблется в пределах от 40 до 100 мм и непосредственно зависит от состава бетона и преследуемой цели. Следует учитывать, что недостаточно толстая стяжка склонна к растрескиванию и преждевременному разрушению.

    Расчёт количества бетона нужно проводить крайне внимательно, поскольку нехватка материала может крайне негативно сказаться на качестве конструкции, а заливку стяжки нужно производить за один раз, чтобы образовался монолит.

    Если формирование стяжки проводится на горизонтальной поверхности, то расчёт количества бетона осуществляется по такой формуле:

    V = S x H, где:

    S – площадь поверхности стяжки;

    H – толщина стяжки.

    Гораздо сложнее произвести правильный расчёт количества бетона, если основа не является горизонтальной и, соответственно, стяжка имеет различную толщину на участках базовой поверхности. В этом случае для рабочих процессов и проведения расчётов используются усреднённые величины, так что есть риск нехватки или перерасхода материала.

    Сколько потребуется цемента?

    Для замеса бетона под заливку ленточного фундамента, необходимо знать, сколько потребуется компонентов: цемента, песка, щебня и воды. В общем случае для возведения ленточных фундаментов используют бетон марки М200. Согласно ГОСТ в бетон М200 замешивается в следующих пропорциях компонентов:

    • Цемент – 1 часть:
    • Песок – 2,8 части;
    • Щебень –4,4 части;
    • Вода – 20% от общего объема.

    Принимая что: 1 м3 бетона весит около 1 500 кг, 1 м3 портландцемента весит примерно 1 300 кг, 1 м3 щебня 1 450 кг, 1 м3 песка весит 1 700 кг, для приготовления 1 кубического метра бетона марки М200 потребуется: 255 кг цемента, 1 127 кг щебня, 714 кг песка и примерно 190 литров воды.

    Расчет сколько бетона нужно на фундамент.

    Соответственно для фундамента по первому варианту понадобится 42 м3×225 кг= 9 450 тонны цемента, а для фундамента по второму варианту 33м3×225=7 425 тонны цемента. Здесь стоит заметить, что пример, как рассчитать сколько нужно бетона в части расчета компонентов примерный и требует уточнения в каждом конкретном случае в зависимости от истинной массы завезенных вами строительных материалов.

    Разметка

    Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

    Для достижения идеальных результатов нужно:

    • определить ось возводимого сооружения
    • при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
    • с помощью угольника определить ещё один угол
    • проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
    • взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

    Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

    Формула расчёта кубической площади фундамента.

    Как посчитать куб бетона для фундамента.Для подсчёта кубической площади первоэлемента используют формулу вычисления объёма. Для которой использую следующие данные:

    Эти данные перемножают между собой и получают кубическую площадь основания. Пример ШхВхД = кубическая площадь. Также стоит помнить, что бетон имеет свойство усадки при высыхании, происходит это вследствие испарения из него воды, так что при расчёте кубической площади стоит учитывать этот фактор. На сколько процентов бетон даёт усадку зависит от марки бетона и узнать эти данные можно из его спецификации.

    Расчет материалов: без изобретения велосипеда

    Как рассчитать цемент на фундамент? Для точности результатов надо учитывать марки бетона и цемента, а также соотношение воды и цемента, которое называется коротко — ВЦ. Таблица, представленная ниже, наглядна, и она не требует от человека ученой степени по математике.

    Пользоваться таблицей легко. Например, нам нужно приготовить 2 м 3 бетона марки М250:

    1. Для него нужен цемент М500, значит, 297 кг умножаем на 2, получаем — 594 кг. Теперь это число необходимо разделить на 50, так как таков вес одного мешка цемента: 594/50 = 11,88. Результат округляем в сторону большей величины — получаем 12 мешков цемента М500.
    2. Щебень с зерном 20 мм для нашего бетона будет рассчитываться так: 1188 умножаем на 2, получаем 2376 кг. Если выбрали другую фракцию, то все расчеты придется провести заново.
    3. Песок рассчитывается так же, как и щебень: 1188*2 = 2376 кг.
    4. Воду находим так: 205 л умножаем на 2, получаем в результате 410 л.

    Действительно, расчеты не должны вызвать затруднений, нужно лишь определиться с требуемыми характеристиками вашего сырья. Если для фундамента будут использоваться пластификаторы, то в расчеты надо внести коррективы, коэффициенты легко можно отыскать в справочниках.

    Как определить сколько нужно бетона для заливки фундамента под станок?

    Фундамент является очень важным и дорогостоящим элементом здания. От того насколько правильно он построен (залит) зависит долговечность и прочность дома или хозяйственной постройки, а учитывая что в зависимости от конкретных условий стоимость ленточного фундамента может составить от 30 до 70 процентов стоимости строительства, очень важно правильно рассчитать сколько бетона понадобится для его возведения.

    При этом на конструкцию ленточного фундамента влияют следующие факторы:

    • Рельеф земельного участка под постройку сооружения;
    • Тип почвы;
    • Глубина промерзания почвы. Влияет на величину пучения фундамента;
    • Высота стояния грунтовых вод. Также влияет на величину пучения фундамента (линейного перемещения в зимнее время).

    Для расчетов используются обычные математические и геометрические формулы, которые изучаются в рамках учебной программы средней школы.

    Как рассчитать сколько нужно бетона на ленточный фундамент

    Ленточный фундамент широко используется частными застройщиками при возведении малоэтажных жилых зданий, бань, гаражей, сараев, времянок и других подобных построек. Популярность ленточного фундамента заключается в простоте конструкции и возможности самостоятельного расчета и строительства.

    Для расчёта количества бетона необходимого для заливки фундамента вам понадобится вычислить объем фундамента в кубических метрах. В связи с этим возможны два варианта. Первый вариант – длина, ширина и высота конструкции одинаковы по всему периметру «ленты». Второй вариант – высота и ширина фундамента переменные.

    Рассчитать сколько кубов бетона нужно на фундамент по первому варианту можно следующим образом.

    К примеру, сделав замеры длины «ленты» фундамента (периметр), ширины и высоты вы получили следующие исходные данные:

    • Периметр фундамента (L): 40 метров. Важно! Периметр замеряется не по внешней или внутренней границе, а строго по центру траншеи под фундамент;
    • Высота(H) 1,5 метра;
    • Ширина(S) 0,7 метра.

    Подставляем исходные данные в формулу объема параллелепипеда V=LхHхS: V=40х1,5х0,7=42 м3. Для заливки ленточного фундамента понадобится 42 кубических метра бетона.

    Пример расчета бетона на ленточный фундамент

    Допустим ваш фундамент общей длиной 40 метров, состоит из двух частей, которые разнятся по ширине: 10 метров ленты шириной 0,7 метра и 30 метров ленты шириной 0,5 метра. В этом случае используем всю ту же формулу объема параллелепипеда, только производим два расчета: для «куска» 10 метров (V1) и «куска» 30 метров(v2). После чего суммируем получившиеся объемы и получаем объем бетона для заливки (V)

    • V1=10х1,5х0,7=10,5 м3;
    • V2=30х1,5х0,5=22,5 м3;
    • V=10.5+22.5=33 кубических метра бетона.

    Сколько потребуется цемента?

    Для замеса бетона под заливку ленточного фундамента, необходимо знать, сколько потребуется компонентов: цемента, песка, щебня и воды. В общем случае для возведения ленточных фундаментов используют бетон марки М200. Согласно ГОСТ в бетон М200 замешивается в следующих пропорциях компонентов:

    • Цемент – 1 часть:
    • Песок – 2,8 части;
    • Щебень –4,4 части;
    • Вода – 20% от общего объема.

    Принимая что:  1 м3 бетона весит около 1 500 кг, 1 м3 портландцемента весит примерно 1 300 кг, 1 м3 щебня 1 450 кг,  1 м3 песка весит 1 700 кг, для приготовления 1 кубического метра бетона марки М200 потребуется: 255 кг цемента, 1 127 кг щебня, 714 кг песка и примерно 190 литров воды.

    Соответственно для фундамента по первому варианту понадобится 42 м3х225 кг= 9 450 тонны цемента, а для фундамента по второму варианту 33м3х225=7 425 тонны цемента. Здесь стоит заметить, что пример, как рассчитать сколько нужно бетона в части расчета компонентов примерный и требует уточнения в каждом конкретном случае в зависимости от истинной массы завезенных вами строительных материалов.

    Заливка уже рассчитанного бетона для ленточного основания

    Практически любое проектирование нового здания имеет в составе раздел с расчетом необходимого объема бетона для заливки фундамента. Для некоторых типов фундаментов это сложный расчет, которым занимаются не только сметчики, но и строители.

    При проектировании фундаментов любых зданий за основу берется план основания в разрезе, а уже потом по готовым эскизным планам рассчитывается объем бетона. Но есть еще одна особенность таких расчетов: для каждого типа основания рецептура состава будет иной, как и марочная прочность. Поэтому без предварительной подготовки всех исходных данных сложно обойтись.

    Подготовка исходных данных

    Схема величин учитываемых при расчете бетона

    После выбора типа основания нужно выбрать способ расчета. Тут учитывается тип здания, особенности почвы, толщина и глубина залегания конструкции.

    Можно посчитать необходимое количество бетона приблизительно. Для частного застройщика таких данных будет достаточно. Но они неприемлемы для больших компаний, которые возводят массивные промышленные и частные здания на ленточном фундаменте и где играет важную роль, сколько бетона и в каких целях должно использоваться.

    При необходимости, фундамент могут заливать и прямо на строительной площадке, рассчитав необходимый объем бетона по размерам траншеи. Такой вариант расчета допускается, если раствор делается непосредственно на строительной площадке, а все строительные материалы есть под рукой и предварительная подготовка не проводится.

    Многие сметчики сталкиваются с проблемой несоответствия запроектированного количества бетона для фундамента, и сколько реально используется на строительной площадке. Искать причину в неправильном расчете не стоит, ведь на количество используемого раствора влияет много факторов.

    Поэтому нужно всегда к расчетному количеству раствора добавлять поправочные коэффициенты, которые в зависимости от типа основания могут составлять в пределах от 1,1 до 1,3 (10 — 30%). Также существует погрешность в установке опалубки, выкапывании траншеи для ленточного фундамента, обустройстве песчано-гравийной подушки и прочие факторы.

    Поправочные коэффициенты при расчете количества бетона

    При расчете бетона учитывается поправочный коэффициент и тип грунта

    Для того чтобы правильно посчитать, сколько пойдет бетона на возведение конкретного фундамента, нужно учитывать ряд факторов:

    1. Коэффициент усадки бетонного раствора. Любой бетон по мере засыхания уменьшается в объеме, поэтому и количество раствора будет большим для конкретного по габаритам основания.
    2. Тип грунта и уровень залегания грунтовых вод влияет на марку бетона, а это пропорции цемента, песка и минеральных добавок.

    Грунты считаются ключевыми показателями, которые способствуют выбору оптимального фундамента для данного сооружения. Поэтому в расчетах нужно учитывать пучинистость почвы:

    • скальные основания считаются самыми прочными;
    • крупнообломочные грунты относительно прочные, прекрасно подходят для фундаментной подушки;
    • ненадежные грунты, которые нуждаются в подсыпке или полной замене, считаются пучинистые обломочные почвы с мелкой фракцией, а также супеси, торфяники, суглинки.

    Если на строительной площадке будут обнаружены ненадежные и слабые почвы, тогда предварительные вычисления основания на предельные нагрузки с учетом воздействия со стороны почвы необходимы.

    Количество бетона на ленточный фундамент

    По чертежу основания ленточного типа проводится расчет объема раствора

    Учитывая, что ленточный фундамент считается самым популярным среди больших и малых застройщиков, на расчете необходимого количества бетона нужно остановиться подробнее.

    Итак, это прямоугольной формы конструкция, которая состоит из бетона и арматурного каркаса. Расчет, сколько нужно арматуры для основания, в этом случае проводиться не будет, его количество на суммарный объем раствора практически не влияет.

    Подготовка к вычислениям. Сначала приняты следующие размеры ленты: длина 10 м, ширина 8 м, есть промежуточная перегородка длиной 8 м. Глубина погружения фундамента в грунт составляет 0,5 м, толщина ленты 0,4 м.

    Формула для расчета на калькуляторе необходимого количества бетона будет выглядеть так:

    (Длина (10) + ширина (8) + промежуточная стена (8)* толщина ленты (0,4) * глубина (0,5) = 5,2 м³

    Такой расчет приемлемый, если толщина ленты везде одинаковая. Но если хоть одна сторона имеет другую толщину ленты, например, 0,3 метра, тогда расчет будет немного иным:

    (10+8)*0,4 + 8*0,3)*0,5 = 4,8 м³

    Дополнительно используется поправочный коэффициент на усадку раствора и особенности грунта, он будет составлять для песчаного грунта 1,1, и результат уже будет 5,2*1,1=5,72 м³ (округляется до 6,0 м, учитывая объем стандартной бетономешалки).

    Расчет цемента

    Вопрос, сколько нужно закупить цемента для возведения ленточного фундамента, во многом зависит от структуры будущего основания и номинальной марки бетона.

    Для получения 1 куба бетонного раствора марки М 300 нужно использовать 382 кг цемента марки М400, песка около 700 кг, щебня малой фракции до 1 тонны и подготовить 220 литров воды. А вот для бетона марки 100 уже достаточно будет 214 кг цемента марки М 400 и 200 литров воды. Песка пойдет немного больше, масса щебня неизменная.

    Далее, нужно учесть, что 1 м³ готового раствора весит не менее 1600 кг, а кубометр щебня приблизительно 1700 кг, цемента – 1400 кг. После приготовления жидкого раствора, его масса незначительно снизится за счет заполнения воздушных пор между щебнем. В результате из 1 м³ сухого состава получится максимум 0,65 м³ раствора.

    Пропорции цемента, песка и щебня по маркам бетона:

    Марка бетона

    Пропорции: цемент, песок, щебень

    цемент марки 400

    цемент марки 500

    1001,0 : 4,1 : 6,11,0 : 5,3 : 7,1
    1501,0 : 3,2 : 5,01,0 : 4,0 : 5,8
    2001,0 : 2,5 : 4,21,0 : 3,2 : 4,9
    2501,0 : 1,9 : 3,41,0 : 2,4 : 3,9
    3001,0 : 1,7 : 3,21,0 : 2,2 : 3,7
    4001,0 : 1,1 : 2,41,0 : 1,4 : 2,8
    4501,0 : 1,0 : 2,21,0 : 1,2 : 2,5

    Все формулы, которые применимы для расчета объема раствора для заливки фундамента, несложные. Но в процессе часто приходится дополнительно рассчитывать объем отдельных элементов конструкции, также учитывать особенности конкретных ингредиентов и составов, свойства применяемых минеральных и синтетических добавок. Все они влияют на конечный результат, поэтому изначально стоит предусмотреть увеличение полученного математическим путем объема материалов хоть на 20%. На нашем сайты Вы можете воспользоваться онлайн калькулятором для расчета материалов.

    Бетон для фундамента состоит из цемента марки не ниже М200, речного или карьерного мытого песка и гравия нескольких фракций. Количество сыпучих материалов и воды для изготовления 1 м3 раствора зависят от требуемой прочности, марки цемента. Расчет состава делают по специальным таблицам с объемными или массовыми пропорциями. Нужно учесть, что добавление песка при желании сэкономить увеличивает вес, но не объем.

    При закупке необходимо проверить срок годности цемента, так как он очень быстро теряет прочность при хранении. Уже через три месяца его марка снижается. Использовать его для замешивания раствора можно, но расход будет больше. При закупке всех сыпучих рекомендуется учитывать запас на ошибку, порчу материала, потери при транспортировке. Расчет легче всего сделать с помощью программы-калькулятора.

    Глубина заложения основания

    Ее подбирают в зависимости от следующих факторов:

    • Пучинистость. В зимнее время влага в пучинистой почве замерзает, расширяется и начинает выталкивать наружу любые находящиеся в ней элементы зданий. В этом случае глубину увеличивают — делают ниже уровня промерзания грунта на 60 см. Так же поступают при строительстве в условиях вечной мерзлоты.
    • Уровень грунтовых вод. Оптимальная глубина — на 20-40 см выше УГВ. На заболоченных участках или с очень высоким пролеганием подземных вод ставят дома на сваях или столбах, при наличии финансовой возможности устраивают мелкозаглубленное основание из цельной плиты.
    • Рельеф участка. На откосах, склонах, сильно пересеченных площадках (уклон более 20%) устанавливают либо свайный, либо ступенчатый ленточный или плитный фундамент.

    Сколько бетона нужно для разных конструкций?

    1. Расчет ленты.

    Самый распространенный вид оснований. Имеет форму полосы с замкнутым контуром, расположенной по периметру здания под всеми несущими элементами.

    Чтобы рассчитать количество бетона, понадобятся следующие размеры:

    • Высота. Ее находят по формуле: глубина подземной части + высота цоколя (от 30 см).
    • Ширина. Стандарт — 40 см, но часто делают больше, зависит от толщины стен.
    • Длина. Она не равна периметру, необходимо мысленно разделить полосу на отрезки от угла до угла. Если здание имеет простую прямоугольную форму, то длина будет равна удвоенной сумме внешней длины длинной стороны и внутренней длины короткой.

    Перемножив запланированные высоту, ширину и длину, получают необходимый объем. В некоторых случаях, когда нужна высокая несущая способность, сначала заливают подушку. Ее ширина всегда больше, чем главной полосы, толщина — от 15 см. Более точный расчет можно сделать, заложив все размеры в калькулятор ленточного фундамента.

    2. Для плитного основания.

    Это монолитная плита, чаще всего прямоугольной или квадратной формы, изготовленная из армированного бетона. Его объем рассчитывают по простой формуле: длина строения х ширина х толщина. Для зданий сложной конфигурации мысленно разбивают на несколько квадратов или прямоугольников, вычисляют площадь каждого, полученные цифры складывают.

    По технологии толщина слоя для монолитного фундамента:

    • под одноэтажные постройки — от 10 см;
    • под легкие двухэтажные дома — не менее 25 см;
    • под строения из тяжелых материалов с массивными перекрытиями — 0 см.

    Если грунт подвижный, заболоченный, то толщину несколько увеличивают.

    3. Для столбчатого основания.

    Состоит из опор, установленных по углам здания и на пересечениях несущих стен и перегородок. Если расстояние между ними большое, то ставят несколько дополнительных. Поверх монтируют обвязку — решетку из армированного бетона. Расчет фундамента — это вычисление суммы объемов всех столбов и ростверка.

    Столбы могут иметь форму цилиндра или параллелепипеда. В зависимости от этого количество раствора рассчитывают по-разному:

    • Для квадратного сечения: V = длина х ширина х высота.
    • Для цилиндрических: V= 3, 14 х 0,5 х диаметр опоры х высота.

    Столбы углубляют в землю не более, чем на 1,5 м. Над поверхностью они вступают на 0,2-0,5 м. Ширина (диаметр) опоры из железобетона — не менее 30 см. Расчет материала для ростверка производят по тому же принципу, что и для ленты.

    4. Фундамент из буронабивных свай.

    По нанесенной разметке на участке бурят скважины с расширением в нижней части, в лунку устанавливают арматуру. Затем помещают опалубку из рубероида или пластика, в которую заливают раствор. Поверх готовых свай ставят ростверк из железобетона. Опоры могут иметь не только цилиндрическую, но и квадратную форму. Диаметр нижней, расширенной части сваи чаще всего примерно в два раза больше, чем основной. Расчет смеси для обвязки производят по формуле для ленты.

    5. Для винтовых свай.

    Для надежной фиксации и дополнительной защиты от коррозии металлические винтовые опоры после установки перед монтажом оголовков и ростверка заполняют доверху бетоном. Необходимое его количество для одной штуки можно рассчитать по формуле: V = 3, 14 х 0,5 х диаметр сваи х длина.

    Можно воспользоваться специальным онлайн-калькулятором расчета. Эта программа чаще всего помогает запланировать расходы на цемент, песок, щебень, а также опалубку, арматуру, тепло- и гидроизолирующие материалы. Для получения предельно верного результата необходимо задать точные размеры, форму основания, требуемую частоту армирования.

    Прочность и долговечность любого сооружения напрямую зависят от качества фундамента. А в любом деле для достижения успеха нельзя игнорировать подготовительный этап. Правильность расчётов экономит не только время, нервы, но и ресурсы. О том, как рассчитать объём бетона для заливки фундамента правильно и какие нюансы необходимо учесть, чтобы не попасть впросак, пойдёт речь в данной статье.

    Классификация фундаментных оснований и конструктивных особенностей зданий

    Необходимо сразу сказать несколько слов о типах фундамента и зданий, так как от этого напрямую зависят расчёты. Если речь идёт о фундаменте, то в первую очередь рассматривается его функциональность. Подобные конструкции бывают несущие или комбинированные. Уровень закладки — глубокий или неглубокий. Кроме этого, важно учитывать регион, тип почвы и глубину залегания грунтовых вод. Прежде чем подходить вплотную к вопросу о том, как правильно посчитать кубатуру бетона, рассматриваются конструкции здания, материалы, из которых оно будет впоследствии построено, планировка и этажность. Различают 3 основных типа фундамента: ленточный, плитный и столбчатый.

    При каких условиях применение различных типов фундамента наиболее эффективно

    Ленточный фундамент – это сплошная непрерывная лента под несущими стенами. Такой тип используется для того, чтобы нагрузка распределялась равномерно по всей площади основания. Следовательно, перекос здания из-за вспучивания почвы не предвидится. Однако следует понимать, что заилованный, торфяной или болотистый грунт не подойдут для такого основания. В этих случаях применяются сваи. Поэтому определение грунта и его особенностей – важная задача, и решить её могут специалисты. При нормальной почве ленточный фундамент одинаково хорошо подойдёт для возведения как частных коттеджей, так и монолитных зданий.

    Следующий тип бетонного основания – плитный. По всей площади будущего строения заливается одна сплошная монолитная плита. Данный фундамент прекрасно зарекомендовал себя на проблемных почвах. Он не только равномерно распределит нагрузку при промерзании грунта, но даже при вспучивании основа приподнимется, чтобы потом снова вернуться в прежнее положение под собственным весом. Дополнительные преимущества – долговечность и надёжность.

    Столбчатый фундамент – это ряд опор, которые обычно располагаются по углам и местам, куда будет распределена наибольшая нагрузка. Главный минус – обустроить подвал не получится. Его применяют для зданий и сооружений с невысоким весом.

    При решении вопроса «сколько кубов бетона на фундамент различных типов может понадобиться» необходимо также учитывать климатические особенности местности, в которой будет производится строительство.

    Оптимальная глубина заложения фундамента

    Промерзание грунта в различных регионах России и странах СНГ имеет свои индивидуальные особенности. Для наиболее точных расчётов лучше всего воспользоваться данными о глубине промерзания грунта и закладывать фундамент ниже. В Воркуте, Сургуте, где зимы более суровы, грунт промерзает не меньше чем на 250 см, а в Москве эта величина будет равняться всего 140 см. В Минске, Киеве и Ростове и того меньше – в среднем это 90-100 см. Но тут важную роль также играет и тип почвы. Для примера возьмем скальный или полускальный грунт. Закладывать фундамент под 2-этажный коттедж в данном случае можно, в принципе, на любое расстояние. Глубина залегания грунтовых вод в период промерзания земли тоже роли играть не будет. А вот если имеем дело с глиной или суглинком, то углубляться ниже расчётных данных промерзания грунта для данного региона не рекомендуется – если работы ведутся, скажем, в Минске или Киеве, то рыть траншеи под фундамент следует не ниже 100 см. И так далее по аналогии. При рассмотрении вопроса о том, как правильно рассчитать необходимый объём бетона, нелишним будет остановиться на таком важном моменте, как марки бетона.

    Специфика применения различных марок бетона

    На выбор той или иной марки бетона влияют характеристики прочности. При подготовительных работах (например, черновая стяжка полов) используется марка 100 или 150. Для небольших хозяйственных построек с ленточным фундаментом и бетонирования дорожек подойдут 200 и 250 марки. 300 и 350 – для фундаментов домов. 400 и 500 применяются, когда есть необходимость в особой прочности. Как рассчитать объём бетона применительно к ленточному, плитному и столбчатому типам фундамента? Об этом пойдёт разговор ниже.

    Расчёт объёма бетона для ленточного типа фундамента

    Как рассчитать объем бетона с минимальными погрешностями? На самом деле задача сложности особой не представляет. Для расчета по формуле нужны данные о ширине основы (n), высоте фундамента (k), длине по наружной стороне фундамента (a) и длине по внутренней стороне (b). Вставив значения в формулу, можно получить нужный объем бетона (S):

    S = 2nk × (a + b).

    Расчёт плитного фундамента

    Как рассчитать объём для заливки фундамента данного типа? Здесь опять помогут несложные вычисления, заимствованные из школьного курса по геометрии. Для того чтобы получить объём, необходимо перемножить между собой значения разных сторон – так получается необходимое значение площади, которая, в свою очередь, умножается на высоту будущего фундамента. И все: теперь известен необходимый объём бетона.

    Можно, конечно, использовать обычные монолитные плиты, но на практике такое происходит редко из-за дороговизны последних. Хотя плитный фундамент — просто находка в условиях неустойчивых почв, да и при близком залегании грунтовых вод тоже зарекомендовал себя превосходно. И долговечность его выше всяких похвал.

    Столбчатый фундамент и его расчёты

    Самый экономичный вариант для зданий с небольшим весом и в то же время неприемлемый для всех тех, кто желал бы иметь подвальное помещение. Как рассчитать объём бетона для данного фундамента? Это не составляет труда. Снова геометрия нам в помощь. Для точного расчета объема используемого бетона требуется знать количество столбов в основании здания и расход бетона на единицу. Вычисления проводятся по формуле, учитывающей длину одной опоры (g) и ее сечение (k):

    V = (3,14 × k2 / 4) х g.

    Допустим, нужно рассчитать количество бетона на столбчатый фундамент с параметрами сваи g=1,5, k=0,28 и количеством столбов 15 штук. Решение будет выглядеть следующим образом:

    (3,14 × 0,28 × 2 / 4) х 1,5 = 0,09 кубометра бетона (расход на одну сваю).

    Чтобы вычислить общую массу, умножаем результат на количество свай в основании:

    0,09 х 15 = 1,35 кубометра.

    Калькулятор бетона на фундамент

    Для облегчения расчётов можно воспользоваться программой – калькулятором фундаментов, благо их полно на различных сайтах. Там уже заданы рекомендованные параметры – учитывается не только сам материал древесины, из которого можно изготовить опалубку, но и толщина доски. Также туда можно внести такие параметры: толщина, глубина и высота фундамента над землёй, его периметр (сумма длин всех стен).

    Для того чтобы рассчитать нужное количество бетона при помощи онлайн-программы, не обязательно знать формулу объёма. Калькулятор самостоятельно выполнит необходимые операции. Даже количество необходимого цемента можно вычислить без труда, но с этим поможет уже другой онлайн-калькулятор.

    Устроить самопроверку можно, ознакомившись с информацией из таблиц расхода цемента разных марок для изготовления бетона нужной крепости. Чтобы приготовить марку бетона М400 при помощи цемента марки 500, потребуется 440 кг на м3. Понятно, что в любых расчётах может присутствовать погрешность. Обычно она составляет от 3 до 10 процентов. Факторов может быть несколько. Это и неточности при проведении земляных работ, и разгрузка бетона (могут быть потери), и усадка грунта. В любом случае эти, на первый взгляд, мелочи могут легко привести к негативным последствиям. Не хватило бетона — и это уже аврал, потому что нельзя нарушать монолитность. Довезти недостающий материал, учитывая транспортные расходы, обойдётся в 2,5 раза дороже.

    Так что лучше наперед все рассчитать и приобрести немного больше материала, чем нужно. Вы уже знаете, как посчитать, сколько потребуется бетона на фундамент. С калькулятором произвести необходимые вычисления не составит труда, работать с ним удобно, но даже в случае наличия такого помощника помните: расчёты и подготовительные работы в столь важном деле, как строительство, не терпят суеты и спешки.

    Заключение

    Консультация квалифицированного специалиста поможет сэкономить ресурсы и время. Однако не стоит всецело доверять проектной документации. Практика показывает, что расчёты объёмов в большинстве случаев некорректны. Теория часто расходится с практикой. Поэтому вооружившись письменными принадлежностями, тетрадью и рулеткой, можно избежать многих неприятных сюрпризов. Особенно если заказать на 10 процентов больше, чем получилось при расчётах.

    Есть ещё один нюанс при расчёте необходимого количества бетона. Работайте всегда с крупными и проверенными организациями. К сожалению, отпуская свою продукцию, некоторые не очень чистоплотные производители выдают меньшее количество стройматериалов. Если вовремя позаботиться об удобных подъездных путях и нескольких местах выгрузки – сотрудничество с заводами также значительно сократит потери. Если вдумчиво и кропотливо проработать все нюансы, то вопрос о том, как рассчитать объём бетона, не доставит особых проблем.

    Распространение и бетонные объемные расчет объема

    Laurie Amon

    Bru Bendoritis

    BRI BRI BENDORITE

    Что такое распространение ноги?



        Распорный фундамент — это основание для фундамента с более широким дном, что позволяет распределить вес конструкции на большую площадь. У них есть преимущество перед точечным основанием, поскольку вес здания распределяется непрерывно по всей площади здания, а не в одной точке контакта с фундаментом.Распорные фундаменты чаще всего используются в жилых домах из-за меньшего риска разрушения. Размер и количество нижних колонтитулов варьируется от здания к зданию, при этом качество почвы и нагрузка являются основными определяющими факторами. Уплотнение также помогает определить степень поддержки грунта — оно предотвращает проседание фундамента. Из-за того, что они разбросаны под землей, давление в основании составляет всего около 3,75 фунтов на квадратный дюйм.

        Распорный фундамент может уменьшить типичное растрескивание, которое со временем возникает в подвалах по мере оседания здания.В более холодных районах фундамент укладывают ниже линии промерзания, чтобы уменьшить потенциальный ущерб от морозного пучения. Распорные фундаменты требуют, чтобы почва была стабильной вокруг основания конструкции. Обычно они имеют ту же толщину, что и стены фундамента, их ширина в два раза больше их толщины. Они могут быть размещены чуть ниже поверхности почвы или на несколько футов ниже. Наклонные балки — лучший выбор для нестабильного грунта и для более крупных конструкций, таких как высотные здания.



        Одним из преимуществ использования настила в фундаменте является то, что легче построить подвал, так как налитый фундамент охватывает весь периметр дома.Во время строительства фундамента вам нужно будет выкопать траншею в том месте, которое отметил геодезист. Затем, в зависимости от качества траншеи, вам может понадобиться построить формы для заливки бетона. Перед заливкой бетона вам, вероятно, потребуется установить металлическую арматуру, чтобы увеличить прочность конструкции.



    Какие бывают типы?

    1) Одиночная опора

    2) Комбинированные основания

    3) Словочная опора

    3) Сетка для сетки

    4) Основание сетки

    5) Матушкота

    для подробного объяснения каждого другого типа, посмотрите на следующую ссылку :


    Расчет объема бетона

    Расчет количества бетона, необходимого для фундамента, довольно прост:

    Толщина плиты (в футах.) X Ширина плиты (в футах) X Длина плиты (в футах) = Общий объем требуемого бетона в кубических футах.

    Вам нужно будет заказать на 5 % больше для вертикальных элементов и на 10 % больше для плоского бетона, чтобы учесть небольшие просчеты или другие инциденты.

    ссылки

    Youtube видео


    Youtube видео


    Обзор вопросов

    1) ЧТО ТАКОЕ ПРОИЗВОДИТЕЛЬНОЕ ВЫБОЗАТЕЛЬСТВЕННОЕ ФОНДА для дома?
    2) Перечислите 3 из 5 типов фундаментов.
    3) По какой формуле рассчитывают кубический объем бетона?
    4) Какова толщина фундамента по сравнению со стенами?
    5) Какие факторы необходимо учитывать при устройстве фундамента?
    6) Какая замечательная песня представлена ​​на главной странице?



    Сводка

    • 06

    • Это требует стабильной почвы по всей структуре

    • Существует разные типы распространенных точек

    • Размер Из пучков варьируется в зависимости от нагрузки

    • , находящиеся, обычно ниже морозной линии, чтобы предотвратить ущерб морозным повреждением

    Источники

    Обзор ответы

    1) Есть непрерывный контакт по всему фундаменту вместо отдельных точек контакта с точечным основанием, что снижает риск отказа.

    2) Одинарное основание, Комбинированное основание, Ленточное основание, Решетчатое основание, Матовое основание

    3) Толщина плиты (в футах) X Ширина плиты (в футах) X Длина плиты (в футах) = Общий куб. фут. необходимого бетона

    4) Фундамент обычно такой же толщины, как и стены.

    5) Устойчивость/уплотнение грунта, тип здания, которое вы строите, и глубина линии промерзания.

    6) Мамбо № 5



    Как рассчитать объем бетона

    Этот видеоурок по строительству содержит полное руководство по расчету объема бетона, площади опалубки и битумной краски в стропильном основании.

    Расчет производится на основе следующих размеров:-

    Длина основания = 13,5 метра
    Ширина основания = 12,5 метра
    Глубина основания = 1,4 метра

    В фундаменте имеются различные колонны, принятые как C1, C2 и C3

    Размер столбца будет определяться как длина x ширина

    Размер столбца C1 = 0.4 метра x 0,4 метра
    Размер стойки C2 = 0,5 метра x 0,4 метра
    Размер стойки C3 = 0,5 метра x 0,5 метра

    Для определения размера фундамента применяется следующая формула: —

    Длина x Ширина x Глубина = 13,5 x 12,5 x 1,4 метра = 236,25 м 3
    Объем бетона стропила = Площадь x Глубина = 236,25 м 3

    Для определения площади опалубки используется следующая формула: —

    Периферийная длина x глубина = (L+B) x 2 x D = (13.5 + 12,5) x 2 x Г = 72,5 м 2

    Чтобы узнать площадь столбца, используется следующая формула: —
    Длина x Ширина x Количество столбцов

    После подстановки значения получаем С 1 = 0,4 х 0,4 х 3 = 0,48 м 2
    С 2 = 0,5 х 0,4 х 3 = 0,6 м х 3 = 0,75 м 2

    Следовательно, общая площадь = 0.48 + 0,6 + 0,75 = 1,83 м 2

    Для того, чтобы узнать площадь покраски битумом стропильного фундамента, просмотрите следующий видеоурок.

    Источник видео: Rockers Civilian

    Как рассчитать количество мешков цемента, необходимое для строительства фундамента вашего здания

    В этой статье я открою вам секрет, как рассчитать количество мешков цемента, которые будут израсходованы в ленточном фундаменте для простого проекта помещения, используя план, показанный выше.

    В строительных проектах большинство владельцев не имеют представления о том, как их материалы используются на месте. Это в конечном итоге дает инженеру-строителю возможность зарабатывать деньги на материалах, которые будут использоваться во время проекта.

    Одним из распространенных материалов, на котором инженер-строитель легко зарабатывает деньги, является цемент.

    Ленточные фундаменты состоят из непрерывной ленты, обычно из бетона, образованной по центру под несущими стенами. Эта непрерывная полоса служит ровным основанием, на котором строится стена, и имеет такую ​​ширину, которая необходима для распределения нагрузки на фундамент на участок грунта, способный выдержать нагрузку без чрезмерного уплотнения.

    Рис. 1.2. Схема сечения ленточного фундамента

    После того, как вы переварите это, вы получите преимущество, чтобы поставить мат вашему инженеру-строителю по запросу на мешки с цементом для вашего строительного проекта.

    В этой статье я буду использовать 6-дюймовый блок для объяснения.

    Длина блока 450 мм = 0,450 м

    Ширина 6-дюймовых блоков 150 мм = 0,150 м

    Объем мешка цемента 0,035 кубометра, но на случай нехватки мы будем использовать 0.03 куб.

    Ширина траншеи под фундамент будет 150 мм x 3 = 450 мм = 0,450 м

    На этом рисунке мы будем использовать фундаментную траншею длиной 7,68 м и толщину фундаментной полосы 150 мм.

    ПРИМЕЧАНИЕ: Толщина траншеи под фундамент зависит от характера грунта. Но для этой работы я решил использовать 150мм.

    Таким образом, объем бетона на всю длину фундаментной траншеи можно рассчитать как:

    0,450 м (ширина котлована) x 17.68 м (длина траншеи для фундамента) x 0,15 м (толщина траншеи для фундамента) = 1,1934 кубических метра.

    Кроме того, существует два основных соотношения компонентов смеси для бетона; 1:2:4 или 1:3:6, но мы собираемся основывать наши расчеты на 1:2:4.

    Соотношение смеси 1:2:4 означает, что одна порция цемента смешивается с эквивалентным объемом, равным двум равным объемам цемента в крупнозернистом песке и четырем таким же объемам цемента в граните.

    Это означает, что если у меня есть 1 кубометр цемента, то мне нужно будет смешать его с 2 кубометрами мелкозернистого песка и 4 кубометрами гранита.Тем не менее, один мешок цемента рассчитан примерно на две емкости песка или гранита. Следовательно, на один мешок цемента в пропорции 1:2:4 вы добавите четыре (4) поддона из острого песка и восемь (8) поддонов из гранита.

    Учтите, что: Опыт показывает, что свойства материалов различаются, поэтому у нас всегда есть небольшие различия в количествах, используемых на месте.

    Теперь для плана выше количество мешков цемента, необходимое для ленточного фундамента, просто рассчитывается путем деления общего объема цемента в бетоне на объем одного мешка, который мы приняли за 0.03.

    Чтобы получить общий объем цемента в соотношении 1:2:4, мы сложим числа в соотношении смешивания, т.е. 1 + 2 + 4 = 7.

    Чтобы получить объем цемента в бетоне, мы разделим объем бетона (1,1934) на 7 = 0,1705 кубических метра.

    Следовательно, чтобы получить количество мешков с цементом, разделим 0,1705 на 0,03 = 6 мешков.

    Наконец, постарайтесь предусмотреть потери, рассчитав 5% от 6 мешков = 0,3 мешка + 6 мешков = приблизительно 7 мешков цемента.

    Контент создан и предоставлен: Engr.Das (через Opera Новости )

    Opera News является бесплатной платформой, и взгляды и мнения, выраженные здесь, принадлежат исключительно автору и не представляют, не отражают и не выражают точку зрения Opera News. Любой/все отображаемые письменные материалы и изображения предоставлены блоггером/автором, появляются здесь в том виде, в каком они были представлены блоггером/автором, и Opera News не редактировала их. Opera News не разрешает и не оправдывает публикацию любого контента, нарушающего права (включая авторские права) любой третьей стороны, а также контента, который может очернить, среди прочего, любую религию, этническую группу, организацию, пол, компанию, или индивидуальный.Кроме того, Opera News не одобряет использование нашей платформы в целях поощрения/одобрения разжигания ненависти, нарушения прав человека и/или высказываний клеветнического характера. Если содержание, содержащееся здесь, нарушает какие-либо ваши права, в том числе авторские права, и/или нарушает какие-либо из вышеупомянутых факторов, просим вас немедленно уведомить нас, используя следующий адрес электронной почты operanews-external(at)opera.com и/ или сообщите о статье, используя доступные функции отчетности, встроенные в нашу Платформу. Узнать больше

    Количество бетона на ленточный фундамент

    Практически любой проект новостройки включает раздел с расчетом необходимого объема бетона для заливки фундамента.Для некоторых типов фундаментов это сложный расчет, который проводится не только сметчиками, но и строителями.

    При проектировании фундаментов любых зданий за основу берется план основания в разрезе, и только потом по готовым эскизным планам рассчитывается объем бетона. Но есть еще одна особенность таких расчетов: для каждого вида основания рецепт состава будет разным, как и марочная прочность. Поэтому без предварительной подготовки всех исходных данных обойтись сложно.

    Подготовка исходных данных

    После выбора типа фундамента необходимо выбрать метод расчета. При этом учитывается тип здания, характеристики грунта, толщина и глубина конструкции.

    Вы можете приблизительно рассчитать необходимое количество бетона. Для частного застройщика таких данных будет достаточно. Но они неприемлемы для крупных компаний, которые возводят массивные промышленные и частные здания на ленточных фундаментах и ​​где важную роль играет то, сколько бетона нужно использовать и для каких целей.

    При необходимости фундамент также можно залить непосредственно на строительной площадке, рассчитав необходимый объем бетона по размерам траншеи. Такой вариант расчета допускается, если раствор изготавливается непосредственно на строительной площадке, а все стройматериалы есть под рукой и предварительная подготовка не проводится.

    Многие геодезисты сталкиваются с проблемой несоответствия проектируемого количества бетона для фундамента тому, сколько реально используется на строительной площадке.Не стоит искать причину в неправильном расчете, ведь на количество используемого раствора влияет множество факторов.

    Поэтому к расчетному количеству раствора всегда необходимо добавлять поправочные коэффициенты, которые в зависимости от типа основы могут составлять от 1,1 до 1,3 (10 — 30%). Также имеет место погрешность в установке опалубки, рытье траншеи под ленточный фундамент, обустройстве песчано-гравийной подушки и других факторах.

    Поправочные коэффициенты для расчета количества бетона

    1. Коэффициент усадки бетонного раствора.Любой бетон по мере высыхания уменьшается в объеме, поэтому количество раствора будет большим для конкретного основания по габаритам.
    2. На марку бетона влияет тип грунта и уровень залегания грунтовых вод, а это пропорции цемента, песка и минеральных добавок.

    Как рассчитать проектное количество бетона ростверка?

    Как рассчитать проектное количество бетона ростверка?

    Сплошной фундамент также известен как плитный фундамент.независимый фундамент под столбчатым или ленточным фундаментом все соединяется с соединительными балками, а затем литыми опорными плитами. Вообще говоря, плотный фундамент используется, когда несущая способность грунта неравномерна или фундамент слаб. А плотный фундамент закапывается относительно неглубоко, что может быть фундаментом без необходимости глубокого закапывания. Он состоит из опорных плит, балок и других компонентов. Здания имеют большую нагрузку, а несущая способность фундамента слабая, поэтому часто используются бетонные опорные плиты, которые могут выдерживать нагрузку здания и образуют плотный фундамент с хорошей целостностью, что может быть отличным сопротивлением дифференциальной осадке фундамента.Количество проекта должно быть рассчитано кубическими метрами, квота — всесторонний фундамент (квота 05)

    Сплошной фундамент также известен как плитный фундамент. независимый фундамент под столбчатым или ленточным фундаментом все соединяется с соединительными балками, а затем литыми опорными плитами. Вообще говоря, плотный фундамент используется, когда несущая способность грунта неравномерна или фундамент слаб. А плотный фундамент закапывается относительно неглубоко, что может быть фундаментом без необходимости глубокого закапывания.Он состоит из опорных плит, балок и других компонентов. Здания имеют большую нагрузку, а несущая способность фундамента слабая, поэтому часто используются бетонные опорные плиты, которые могут выдерживать нагрузку здания и образуют плотный фундамент с хорошей целостностью, что может быть отличным сопротивлением дифференциальной осадке фундамента.

    Что касается ростверка, то важно получить объем под фундаментные плиты, и я не буду повторяться. Что касается фактического проектного количества, строительные швы, как правило, оставляют над опорными плитами примерно на 30 см, следует учитывать проектное количество стен жесткости.

    Проектное количество земляных работ, арматуры, бетона, формы должно быть рассчитано соответственно в кубических метрах, а квота — это всесторонний фундамент.

    Исследование метода расчета напряжений в зонах сильных ограничений бетонной конструкции на свайном фундаменте на основе эквивалентной теории включения Эшелби

    3.1. Взаимосвязь упругого напряжения и деформации

    На основе гипотезы и анализа метода Мори-Танака механические свойства грунтового основания со сваями сравниваются с ортотропной анизотропией.Анизотропия является одной из важнейших характеристик инженерно-геологических материалов. Чжан и др. [20] и Li et al. [21] изучали взаимосвязь между динамической реакцией плиты и фундамента; Ян и др. [22] и Reccia et al. [23] рассчитали несущую способность и осадку анизотропного фундамента. На упругом этапе зависимость между напряжением и деформацией может быть выражена следующим образом:

    {ε}=[S]{σ} или {σ}=[C]{ε}

    (4)

    где {ε}={ε11,ε22,ε33,ε23,ε31,ε12}T, {σ}={σ11,σ22,σ33,σ23,σ31,σ12}T.[S] — матрица гибкости, [C] — матрица жесткости, [S]=[C]−1 — матрица, обратная матрице жесткости [C]. Для ортотропных анизотропных материалов матрица гибкости имеет вид:

    [S]={S11S12S13000S21S22S23000S31S32S33000000S44000000S55000000S66}

    (5)

    Коэффициенты гибкости, приведенные выше, содержат девять независимых уравнений. В технике инженерная упругая константа часто используется для выражения упругой константы композитных материалов. Отношения между инженерной эластичной постоянной и коэффициентом гибкости могут быть выражены как [24]:

    [S] = [1E11-ν12e22-ν13e33000-ν21e111E22-ν2303000-ν31E11-ν233000-ν330000001G230000001G310000001G12]

    (6)

    где E11,E22,E33,v12,v13,v21,v23,v31,v32,G23,G31,G12 составляют механическую упругую постоянную грунтового основания со сваями.Для ортотропных материалов существует всего девять независимых упругих параметров, поскольку Sij=Sji, то есть:

    v21E11=v12E22v31E11=v13E33v32E22=v23E33}, ≠ к)

    (7)

    где vij всего шесть, но три из них могут быть представлены еще тремя пуассоновскими и E11,E22,E33. Обычно три соотношения в уравнении (7) называются теоремой Максвелла.

    Согласно матричному анализу, {ε}=[S]{σ} может быть выражено двумя следующими выражениями: σ11σ22σ33}

    (8)

    {ε23ε31ε12}=[1G230001G310001G12]{σ23σ31σ12}

    (9)

    3.2. Определение упругих постоянных

    Чжао ввел теорию эквивалентного включения Эшелби в определение упругих постоянных массива горных пород с анкером [11]; эта статья относится к его практике и вводит теорию в определение упругой константы грунтового основания со сваями.

    Согласно анализу механики упругости, в композиционном материале со свайным и грунтовым основанием константы упругости грунтового основания и сваи могут быть выражены в виде [11]:

    Hinkl0=λ0⋅δin⋅δkl+µ0( δin⋅δkl+δil⋅δnk)

    (10)

    где Hinkl0 и Hinkl1 — тензоры коэффициентов упругости грунтового основания и сваи соответственно, а λ0 и μ0 — константы ламе грунтового основания, а λ0=v0⋅E0(1+v0)(1−2v0), μ0=E02 (1+v0), v0, E0 – коэффициент Пуассона и модуль упругости грунтового основания соответственно.δij, δkl, δil, δjk — тензорные символы.

    На границе композиционного материала со свайным и грунтовым основанием прикладывают однородное напряжение, а изотропный материал такой же формы и размера и с такими же упруго-механическими свойствами, как у материала грунта (матрицы) в свае – закладывается грунтовый фундамент. При той же внешней силе зависимость напряжения от деформации грунтового основания может быть выражена как [11]:

    где C0 – упругая постоянная грунтового основания со сваями.Из-за наличия свай средняя деформация, создаваемая в грунтовом основании, не равна ε0, а взаимодействие между сваями будет производить возмущающую деформацию ˜ε, а соответствующее возмущенное напряжение равно ˜σ. Следовательно, определяющая связь грунтового основания со сваями может быть представлена ​​в виде [11]: Эквивалентная теория включения Эшелби указывает на то, что возмущенное поле деформации, вызванное различными механическими свойствами материалов, может быть смоделировано возмущенным полем, создаваемым собственной деформацией ε* в области включения.То есть включение и матрицу можно рассматривать как один и тот же материал, что выражается в виде [11]:

    σ(1)=σ0+σ˜+σ′=C1(ε0+ε˜+ε ′)=C0(ε0+ε˜+ε′−ε*)

    (14)

    где C1 — тензор постоянной упругости сваи в грунтовом основании со сваей, а ε* — эквивалентная собственная деформация сваи в грунтовом основании со сваей. ε′ и σ′ — возмущающее напряжение и деформация, соответственно, из-за наличия свай. Следуйте эквивалентной теории включения Эшелби, чтобы экспортировать результаты:

    где S — тензор Эшелби четвертого порядка.

    Подстановка уравнений (13) и (14) в (15) может быть выражена как: где I — тензор четвертого порядка.

    Предположим, что n – это коэффициент замещения объема, то есть отношение объема сваи к объему грунтового основания со сваями. Согласно принципу эквивалентного включения среднее напряжение σ композиционного материала со свайно-грунтовым основанием равно приложенному на границе однородному напряжению σ0.

    σ=σ0=(1−n)⋅σ0+n⋅σ(1)

    (17)

    Уравнения (16) и (17) могут быть выражены как:

    σ˜=−n⋅σ′ ε˜=−n1⋅(ε′−ε*)=−n⋅(S−I)ε*}

    (18)

    Подставляя уравнения (16) и (18) в (14) соответственно, можно получить выражается как:

    ε*={C0+(C1−C0)⋅[nI+(1−n)S]}−1⋅(C0−C1)⋅ε0

    (19)

    Предположим, что P={C0+(C1 −C0)⋅[nI+(1−n)S]}−1⋅(C0−C1), приведенные выше уравнения можно представить в виде:

    Для грунтового основания со сваями, подставив уравнения (10), (11), ( 15) и (18) в уравнение (14) можно представить в виде [11]: где [D1D2D3D4D5D6D7D8D9] — матрица модулей упругости грунтового основания со сваями, [L1111L1111L1] — матрица модулей упругости однородного грунтового основания, {ε11*ε22*ε33*} — эквивалентная собственная деформация грунтового основания со сваями, {ε110ε220ε330} — деформация однородного грунтового основания, где: =n+L3+(1−n)⋅(S2233+S3333)D4=n+L3+(1−n)⋅(L1⋅S2211+S3311)D5=n⋅L1+L2+(1−n)⋅(L1⋅S2222 +S3322)D6=n+L3+(1−n)⋅(L1⋅S2233+S2211)D7=n+L3+(1−n)⋅(L1⋅S3322+S2222)D8=n+L3+(1−n)⋅ (L1⋅S3322+S2222)D9=n⋅L1+L2+(1−n)⋅(L1⋅S3333+S2233)

    где L1=1+2(µ1−µ0)(λ1−λ0), L2=(λ1+2µ0)(λ1−λ0), L3=λ0(λ1−λ0).

    Уравнение (20) показывает связь между эквивалентным эффектом ξij* композиционного материала со свайно-грунтовым основанием и грунтовым основанием ξij0, согласно которому εij*=P⋅εij0 можно выразить в виде [11]:

    {ε11* ε22*ε33*}=1p{Q1Q2Q3Q4Q5Q6Q7Q8Q9}{ε110ε220ε330}

    (22)

    где:

    Q1=L1⋅(D6⋅D8−D5⋅D9)+D3⋅(D5−D8)+D2⋅(D9−D5)Q2=L1⋅(D2⋅D9−D3⋅D8)+D6⋅( D8−D2)+D5⋅(D3−D9)Q3=L1⋅(D3⋅D5−D2⋅D6)+D8⋅(D6−D3)+D9⋅(D2−D5)Q4=L1⋅(D4⋅D9− D6⋅D7)+D1⋅(D6−D9)+D3⋅(D7−D4)Q5=L1⋅(D3⋅D7−D1⋅D9)+D4⋅(D9−D3)+D6⋅(D1−D7)Q6 =L1⋅(D1⋅D6−D3⋅D4)+D9⋅(D4−D1)+D7⋅(D3−D6)Q7=L1⋅(D5⋅D7−D4⋅D8)+D2⋅(D4−D7)+ D1⋅(D8−D5)Q8=L1⋅(D1⋅D8−D2⋅D7)+D5⋅(D7−D1)+D4⋅(D2−D8)Q9=L1⋅(D2⋅D4−D1⋅D5)+ D7⋅(D5−D2)+D8⋅(D1−D4)P=D1⋅(D5⋅D9−D6⋅D8)+D2⋅(D6⋅D7−D4⋅D9)+D3⋅(D4⋅D8−D5⋅ D7)

    Дальнейший вывод можно представить в виде [11]: )

    ε13*=−(μ1−μ0)μ0+(μ1−μ0)⋅[n+2(1−n)⋅S1313]⋅ε130

    (24)

    ε12*=−(μ1−μ0)μ0+ (μ1−μ0)⋅[n+2(1−n)⋅S2323]⋅ε230

    (25)

    По приведенному выше выводу соотношение между эквивалентной деформацией грунтового основания со сваей и собственной деформацией получается грунтовое основание.Кроме того, могут быть получены соответствующие инженерные упругие константы в матрице упругости грунтового основания со сваями.

    • (1)

      Модуль осевой упругости E11:

      E11=ε110ε110+n⋅ε11*⋅E0=E01+n⋅[Q1−v0⋅(Q2+Q3)]/P

      3 90 )

    • (2)

      Модули упругости Е22 и Е33 грунтового основания со сваями равны по радиусу направления свай. Радиальный модуль упругости E22 и E33 составляет:

      E22=E33=E01+n⋅[Q5−v0⋅(Q4+Q6)]/P

      (27)

    • (3)

      Модуль осевого сдвига G23:

      G23=1+G02(1−n)S2323+G0/(G1−G0)

      (28)

      Модули сдвига G12 и G13 грунтового основания со сваями равны по радиусу сваи.Модули радиального сдвига G12 и G13 равны:

      G12=G13=1+G02(1−n)S1212+G0/(G1−G0)

      (29)

    • (4)

      Коэффициенты Пуассона v12 и v13 грунтового основания со сваями равны по осевому направлению свай. Осевые коэффициенты Пуассона v12 и v13 равны:

      v12=v13=v0−n⋅[Q4−v0⋅(Q5+Q6)]/P1+n⋅[Q1−v0⋅(Q2+Q3)]/P

      (30)

      В соответствии с выводом теоремы Максвелла в уравнении (7), следующее может быть выражено как: −v0⋅(Q4+Q5)]/P1+n⋅[Q9−v0⋅(Q7+Q8)]/P

      (33)

    Согласно выводу теоремы Максвелла в уравнении (7):

    Из E22 = E33 уравнение (35) выражается как:

    Из приведенного выше выводятся девять механических параметров в матрице гибкости грунтового основания со сваями, а определяющая связь грунтового основания со сваями в упругой стадии Установлено.Где Е22 = Е33, v12 = v13, v32 = v23, G12 = G13.

    Стоимость свайного фундамента по сравнению со стоимостью других фундаментов

    🕑 Время чтения: 1 минута

    Обсуждается выбор свайных фундаментов по стоимости по сравнению с другими фундаментами для строительных объектов и факторы, влияющие на стоимость свайных фундаментов. Часто проектировщик не может прийти к конкретному решению, что выбрать для сооружения свайный фундамент или обычный ленточный или матовый фундамент. Особенно в случае выбора свайного фундамента и обычного матового или ленточного фундамента, устроенного на более глубоком уровне, чтобы соответствовать слою грунта с приемлемой несущей способностью.Все условия строительства должны иметь показатель, ниже которого применение свайного фундамента оказывается более дешевым по сравнению с обычным ленточным и матовым фундаментом. Итак, в этой статье мы постараемся показать различия, по которым можно легко определить выбор свайного фундамента по сравнению с другими типами фундамента. Эта строка состояния создается на основе умеренно подробной оценки стоимости фундамента. Также будут обсуждаться факторы, влияющие на стоимость фундамента.

    Рис.1: Перенос нагрузки на свайный фундамент на грунт

    Факторы, влияющие на стоимость свайного фундамента Очевидно, что окончательное решение о применении типа фундамента не может быть принято на основании оценки объема земляных работ и количества бетона фундамента глубокого заложения или ленточного фундамента в сравнении со стоимостью свай, воспринимающих ту же нагрузку. Для свайного фундамента требуется заглушка толщиной около 45 см для двух свай и от 60 см до 120 см для двух пар свай. Размеры оголовка в плане могут достигать 2100мм 2 для сваи диаметром 550мм.Оголовки свай можно соединять с помощью стяжек более чем в одном направлении.

    Рис. 2: Крышка ворса

    Утверждается, что стоимость выемки оголовка сваи, покрывающих балок и анкерных балок может в два раза превышать стоимость выемки грунта машинами в основаниях колонн средней величины. Свайный фундамент требует не только конструктивного проектирования, но и более высокой степени контроля по ходу строительства.

    Рис. 5: Зона раскопок для строительства оголовка сваи

    Поэтому стоимость земляных работ и бетонирования оголовков свай и оголовков в сочетании с затратами на забивку свай, их проектирование и надзор будут обескураживающим фактором при выборе свайного фундамента.Кроме того, сообщается, что стоимость восьмиметровой сваи в сочетании с ее оголовком и перекрывающими балками превышает стоимость строительства оснований колонн глубиной 4,5 м с использованием массивного бетона до уровня земли. Это утверждение сделано для случая, когда фундаменты строятся в сухих условиях, в которых стоимость земляных работ может быть низкой, а каждый тип фундамента подвергается одинаковой нагрузке. Следует знать, что данная оценка стоимости свайно-столбчатых фундаментов проводилась для крупных сооружений типа многоэтажного дома.Однако доказано, что стоимость свайного строительства для небольших сооружений, например, индивидуального дома, меньше, чем у обычного кирпичного или бетонного фундамента глубиной 1,2м. Строительство свайного фундамента для индивидуальных домов будет дешевле, если земляные работы можно проводить вручную, а проектное состояние должно подходить для экономичных необсаженных свай с механическим бурением. Таким образом, свайный фундамент потерял бы экономическую выгоду, и, следовательно, выбор свайного фундамента вместо обычного бетонного или кирпичного фундамента был бы нежелательным и нерентабельным.Кроме того, если ленточный фундамент узкий ленточный с той же глубиной, т.е. 1,2 м, то рекомендуется использовать последний тип фундамента. Если требуемая глубина фундамента достигает водоносных песков и гравия, то настоятельно рекомендуется использовать свайный фундамент. Это связано с тем, что стоимость земляных работ в такой ситуации в два-три раза превышает стоимость земляных работ в засушливых условиях. Строительство свайного фундамента целесообразно, если грунт на участке значительно изменчив.В этом случае выбор свайного фундамента будет выгоден как экономически, так и конструктивно. Фундаменты следует выбирать и проектировать, исходя из состояния грунта на любой станции погрузки. Например, если тип грунта представляет собой уплотненный песок, то можно выбрать малый плитный фундамент, а для сжимаемого грунта следует принять крупный изолированный плитный фундамент или комбинированный плитный фундамент. Следует иметь в виду, что такой подход к строительству фундамента потребует обширного и всестороннего исследования и исследования грунта, что является дорогостоящим и, следовательно, нежелательным.Можно было бы предложить построить фундамент в соответствии с состоянием грунта, которое может возникнуть по мере продвижения строительства, но этот подход увеличит продолжительность, необходимую для завершения проекта, из-за строительства опалубки. Этот метод помешает заблаговременно планировать строительство фундамента. В таких условиях сооружение свайного фундамента избавит от большинства проблем со строительством фундамента, так как проектирование и строительные работы можно организовать до начала строительства.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
