Расчет ленточного фундамента — калькулятор

Старая русская пословица «Семь раз отмерь — один раз отрежь» как никогда подходит к процессу создания основного элемента конструкции будущего строения — фундамента. От правильности расчетов зависит надежность и прочность фундамента, а значит — и срок эксплуатации будущей постройки. В индивидуальном строительстве при возведении малоэтажных зданий чаще всего используется ленточный фундамент, поэтому расчет его стоимости является наиболее актуальным.

Для того чтобы произвести правильный расчет ленточного фундамента, калькулятор должен содержать большое количество важной информации. Учитывается вид фундамента по конструкции, величина нагрузки, используемый материал, технология возведения, необходимое оборудование и рабочая сила, транспортные услуги.

Что представляет собой ленточный фундамент

Ленточный фундамент — основание здания, представляющее собой полосу из железобетона под наружные и внутренние стены.

Такой фундамент относится к монолитным конструкциям и равномерно распределяет нагрузку по всему периметру строения.

Целесообразным устройство ленточного фундамента считается в следующих случаях:

• Для строительства зданий из материалов, плотность которых превышает 1000 кг/м3 (кирпич, камень, бетон).
• При возведении зданий с использованием тяжелых перекрытий (металлических, железобетонных).
• При необходимости устройства цокольного этажа или подвала.
• При строительстве здания на неоднородных грунтах.

Для чего необходим расчет ленточного фундамента, калькулятор

Перед началом любого строительства любой здравомыслящий человек «прикидывает» свои материальные возможности.

Правильный расчет количества материалов и стоимости возведения здания является важным этапом, который может уберечь от растянувшегося на долгие годы строительства.

Каждый рациональный хозяин должен знать, какие затраты ждут его на приобретение материалов, проведение строительных работ по устройству ленточного фундамента. Он сможет вести качественный контроль работы бригады наемных рабочих. Конечно, произвести точный расчет ленточного фундамента на начальном этапе практически невозможно, но иметь представление о предполагаемых расходах можно.

Материалы, рассчитываемые для ленточного фундамента

Для устройства ленточного фундамента используются следующие материалы.

1. Прежде всего, это песок, щебень и цемент для изготовления бетона. Можно приобрести и готовый бетон, включив в расчет его стоимость.
2. Металлическая проволока, арматура, а также электроды для сварочных работ.
3. Пиломатериалы для устройства опалубки (доски, бруски) и крепления (саморезы, гвозди).
4. При необходимости устройства гидроизоляции понадобится битум и рубероид.
5. Облицовочные материалы (этот пункт не является обязательным и рассчитывается при необходимости).

Основные элементы расчета на калькуляторе

Начинается расчет ленточного фундамента (калькулятор) с определения следующих величин.

1. Структура почвенного грунта и уровень залегания грунтовых вод.
2. Глубина, на которую промерзает грунт в зимнее время.
3. Постоянные и временные нагрузки на фундамент. К постоянным нагрузкам относится вес самого здания, находящихся в нем людей, мебели и прочих комплектующих. Временными нагрузками являются порывы ветра, вес снега, и зависят они от сезона.

Следующим этапом рассматриваются характеристики строящегося здания.

1. Габариты (длина, ширина, высота) будущего здания согласно проекту.
2. Количество этажей.
3. Материалы, используемые для строительства (больше всего важна марка бетона).
4. Количество армированных веток при устройстве фундамента и диаметр металлической арматуры.
5. Перечень строительных работ по технологии возведения ленточного фундамента и их стоимость.
6. Необходимое оборудование (бетономешалки, устройства для вибротрамбовки) и его стоимость. Для экономии можно рассмотреть вариант не покупки, а аренды необходимого оборудования.
7. Расходы на доставку материалов, оборудования, вывоз мусора (транспортные расходы).

Все расчеты производятся на основании СНиПов.

Для человека, не имеющего строительного образования и опыта, самым оптимальным вариантом является обращение в специализированные строительные компании с просьбой выполнить расчет ленточного фундамента, калькулятор качественно и быстро произведет все необходимые вычисления и выдаст достоверную информацию.

Калькулятор фундамента из винтовых свай, онлайн расчет цены

Калькулятор фундамента из винтовых свай – онлайн расчет – простой способ сориентироваться в ценах на продукцию/на работы по строительству.

Калькулятор фундамента под ключ

Самое главное достоинство онлайн калькулятора в том, что он позволяет выполнить все расчеты самим без помощи специалиста. Сама схема тоже довольно проста.

На большей части страниц нашего сайта в правом верхнем углу есть кнопка «Калькулятор фундамента». Нажав на нее, Вы переходите на отдельную страницу, на которой размещены поля, обязательные для заполнения. От Вас потребуется указать тип строения (дом, баня, забор, пирс), материал стен (для дома это дерево, каркас или кирпич, для забора – профлист, сетка-рабица), этажность, размер постройки. Эти данные необходимы для определения нагрузок от сооружения.

Для удобства все поля снабжены выпадающими вкладками, в которых указаны самые частые варианты. Это значительно сокращает время заполнения.

Калькулятор фундамента от компании «ГлавФундамент» также включает два дополнительных поля – грунтовые условия и коррозионная активность грунта. При их заполнении у Вас, вероятно, могут возникнуть вопросы, так как почти все организаций на рынке не запрашивают эту информацию для расчета цены свай/строительно-монтажных работ. Почему мы сделали их обязательными?

Параметры свай, их количество, расстановка в фундаменте могут назначаться только на основании информации о нагрузках от строения и о грунтах. Если оба эти фактора не будут учтены, возникнет риск просадки (при мощности слоя плотного грунта под сваей менее 1 метра или сезонном намокании некоторых типов грунтов, снижающем их несущую способность) или выпучивания (при действии касательных сил морозного пучения) фундамента. Вы также не сможете быть уверены, что срок службы конструкции будет таким, как требует ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения».

Эффективная работа двухлопастных винтовых свай возможна только при рассчитанном, исходя из данных о грунтах, расстоянии между лопастями. То же касается шага лопастей, угла их наклона (больше информации в статье «Особенности расчета двухлопастных винтовых свай»).

Для включения в работу сваи околосвайного массива грунта ненарушенной структуры должна подбираться рациональная конфигурация лопасти, соответствующая типу грунта (подробнее в статье «Ключевые принципы подбора параметров лопастей»).

Толщина металла и марка стали – это тоже переменные, зависящие от степени коррозионной активности грунтов. Если среда сильноагрессивная, а свая выполнена из стали марки Ст3 с толщиной стенки 4 мм и менее, не стоит рассчитывать, что она прослужит более 15-20 лет.

Таким образом, данные о грунтовых условиях площадки строительства столь же необходимы при проектировании, как данные о нагрузках. Если Вы не обладаете необходимой информацией, специалисты компании «ГлавФундамент» проведут необходимые исследования – геолого-литологические изыскания, а также измерения коррозионной активности грунтов (подробнее об услугах в статье «Экспресс-геология (геолого-литологические изыскания) и измерения коррозионной активности грунтов»).

Онлайн калькулятор, разработанный нашей компанией, подходит только для объектов малоэтажного строительства. Фундаменты промышленных и крупных гражданских объектов (трубопроводы, стенды, мачты, вышки, ЛЭП) рассчитываются в системах автоматизированного проектирования (САПР) после проведения полноценных инженерно-геологических изысканий. Для подтверждения полученных результатов организуются контрольные испытания грунтов при действии вдавливающих, выдергивающих и горизонтальных нагрузок. Это связано с предъявлением повышенных требований к уровню безопасности этих объектов.

Если Вам нужно рассчитать промышленную или крупную гражданскую постройку, перейдите по ссылке и заполните заявку в проектный отдел нашей компании, указав необходимые данные. Если потребуется дополнительная информация, мы Вам перезвоним.

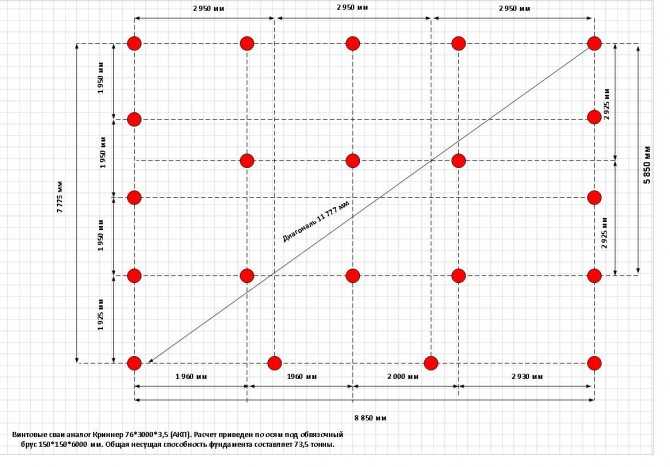

Расчет количества, подбор конструкций и расстановка свай

При определении количества и сочетаний свай в программе «Калькулятор фундамента» учитываются требования нормативных документов, действующих в РФ, а также нормы проектирования, разработанные нашими специалистами по результатам исследований и испытаний, как собственных, так и выполненных зарубежными специалистами.

На фундаментную конструкцию практически любого сооружения (дом, баня) воздействуют сразу несколько типов нагрузок (под ответственными узлами сооружения, под несущими и ненесущими стенами, под лагами пола). Каждый тип нагрузок требует применения конструкции сваи с определенной несущей способностью. Поэтому предложенное решение будет включать не один, а сразу несколько их видов.

Но есть моменты, которые сложно учесть при онлайн расчете. Это, например, характеристики провисания ростверка (расчетная величина). Есть мнение, что во избежание провисания ростверка достаточно придерживаться обобщенных значений допустимых нагрузок. Это некорректно. Пролет между сваями определяется для каждого объекта, с учетом нагрузок на обвязочный материал от каждой стены.

В этой связи расчет, выполненный в калькуляторе фундамента, можно рассматривать только как предварительный. Он помогает Вам сформировать общее представление о цене, но это не решение, гарантирующее безопасность здания.

Калькулятор расчета винтового фундамента

При создании калькулятора расчета винтового фундамента мы ставила перед собой задачу разработать программу, которая будет удобна и одновременно полезна.

Во-первых, мы можете сравнить цены. Плюс – для этого не нужно открывать множество вкладок, вся необходимая информация есть на нашем сайте. Сервис рассчитывает цену сразу в трех категориях («Эконом», «Стандарт», «Премиум»). В итоговую цифру также войдет стоимость строительно-монтажных работ (для этого достаточно поставить галочку в поле «С учетом работ»).

Во-вторых, мы добавили в калькулятор справочную информацию, которая дает понять, чем мы руководствуемся, предлагая Вам именно это решение.

К примеру, ограждения и пирсы принято относить к легким сооружениям, из-за чего часто под них рекомендуют однолопастные сваи. Это кажется правильным, ведь небольшие нагрузки от объектов не требуют строительства конструкции с большой несущей способностью. Но такой подход совершенно не учитывает воздействие на сваи значительных выдергивающих и горизонтальных нагрузок.

Заборы из дерева или профлиста характеризуются большой парусностью. Пирсы и причалы подвержены воздействию течения, схода льда. Возникающее усилие будет постоянно пытаться вырвать сваю из земли. А такой тип воздействия наименее предпочтителен для конструкций с одной лопастью.

Чтобы избежать возможных последствий Вы будете вынуждены выполнить бетонирование основания колонны или обвязку швеллером или профтрубой. Введение же дополнительной лопасти решит эту проблему даже без дополнительного усиления конструкции.

Калькулятор фундамента под дом. Расчет цены

Калькулятор фундамента – удобный инструмент, чтобы предварительно спланировать фундаментную конструкцию под дом, баню или любой другой объект малоэтажного строительства. Он также незаменим, когда Вам нужен примерный расчет цены для понимания возможных расходов.

Но мы не рекомендуем опираться исключительно на данные программы. Все-таки сервис – это только набор алгоритмов, который не может в полной мере учесть особенности объекта и участка, не может заменить опыт инженера-конструктора. А если учесть, что проектный отдел компании «Главфундамент» выполняет расчет бесплатно и за 24 часа, то выбор станет очевиден.

— База знаний ClearCalcs

В этом листе оценивается предельная несущая способность мелкозаглубленного фундамента в условиях нагрузки от низкой до умеренной.

Общие примечания

• Этот лист следует использовать только для оценки несущей способности мелкозаглубленного фундамента (например, фундаменты на колоннах, плитно-матовые фундаменты, фундаменты из плит на грунте, фундаменты на подушках, траншейные фундаменты из щебня и фундаменты из мешков с землей).
• Предельная несущая способность мелкозаглубленного фундамента – это максимальная нагрузка на единицу площади грунта основания, при которой произошло разрушение фундамента при сдвиге.
• Уравнение несущей способности Мейергофа использовано для оценки несущей способности мелкозаглубленного фундамента.
• Вес фундамента не учитывается во всем калькуляторе.
• Влияние уровня грунтовых вод следует учитывать для участков, на которых расположен постоянный или сезонный уровень грунтовых вод.

Основы уравнения несущей способности Мейергофа

• Калькулятор ClearCalcs рассчитает следующие факторы на основе введенных пользователем данных.
  • Коэффициенты несущей способности (на основе угла внутреннего трения грунта основания).
  • Коэффициенты формы (на основе геометрии фундамента и угла внутреннего трения грунта фундамента).
  • Факторы глубины (на основе ширины и глубины фундамента).
  • Коэффициенты наклона (на основании угла наклона нагрузки на фундамент)
• После этого будет рассчитано эффективное напряжение в нижней части фундамента и предельная несущая способность мелкозаглубленного фундамента.

Требуется ввод данных от пользователей

Геометрические детали фундамента

• Пользователь должен указать глубину, длину и ширину фундамента, как показано на рисунке ниже.
• Здесь следует отметить, что больший размер фундамента следует вводить в качестве длины фундамента, а меньший размер фундамента следует вводить в качестве ширины фундамента.

Свойства грунта основания

• Пользователь должен указать свойства грунта основания, как показано на рисунке ниже.
• Угол внутреннего трения, сцепление и удельный вес грунта основания. Его можно ввести на основе доступного геотехнического интерпретационного отчета об объекте. Пользователи также могут использовать другие наши шаблоны Geotech (например, подпорную стенку типа L, шаблоны проектирования Gravity RW Masonry Blocks ) для оценки свойств грунта фундамента.
• Угол наклона нагрузки – это угол, под которым нагрузка передается на фундамент. В случае вертикальных нагрузок угол наклона нагрузки следует вводить как 0,
.

Расчет предельной несущей способности грунта основания

После ввода ключевых геометрических свойств и свойств грунта фундамента калькулятор несущей способности ClearCalcs вычисляет эффективное напряжение (q) в основании фундамента и предельную несущую способность (qu) грунта фундамента, используя уравнение Мейергофа (показано на рисунке ниже).

Расчет максимально допустимой нагрузки на основе предельной несущей способности

Максимально допустимую нагрузку на заданную площадь основания фундамента можно рассчитать, введя определенный пользователем коэффициент запаса прочности, как показано ниже.

Пример проекта (Пример 3.2, Б. М. Дас, 2011 г. — Принципы проектирования фундаментов)

Квадратный фундамент размером 2 м х 2 м в плане. Грунт, поддерживающий фундамент, имеет угол трения 25 градусов и эффективное сцепление 20 кПа. Удельный вес грунта 16,5 кН/м3. Определить допустимую общую нагрузку на фундамент с коэффициентом запаса прочности (FS) 3. Предположим, что глубина фундамента (DF) составляет 1,5 м и в грунте происходит общее разрушение при сдвиге.

1. Ввод от пользователя — Геометрия фундамента:

2. Ввод от пользователя — Базовые свойства почвы:

3. Затем рассчитываются параметры несущей способности на основе угла трения грунта основания, размеров фундамента и угла наклона нагрузки.

4. Эффективное напряжение в основании фундамента и несущая способность фундамента рассчитываются, как показано ниже:

5.    Затем будет рассчитана допустимая нагрузка на фундамент с использованием заданного пользователем коэффициента запаса прочности и площади основания фундамента.

Допущения и ограничения

• В настоящем листе рассматривались только отдельные слои почвы.
• Уровень воды может быть как близко к земле (H = 0 м), так и намного ниже земли (H > глубина основания).
• В расчетах нигде не учитывались боковая нагрузка или момент.
• В случае фундаментов в морской среде или при больших нагрузках, действующих на фундамент, необходимо выполнить расчет для конкретного случая.

Каталожные номера

• Б. М. Дас (2011) Принципы проектирования фундаментов.

Калькулятор несущей способности свободного грунта

Введение

Несущая способность – это максимальное давление, которое грунт может выдержать до разрушения. Инженеры-геотехники используют свое понимание несущей способности для проектирования фундаментов, чтобы безопасно передавать нагрузки (например, собственный вес конструкции) от фундаментов зданий в нижележащие грунты.

Фундаменты зданий передают на нижележащий грунт два типа сил посредством опорного давления грунта:

• Напряжение сжатия: Возникает от сил, действующих перпендикулярно ориентации слоев грунта, уплотняя грунт и сжимая его вместе .
  Разрушение при сжатии происходит, когда сжимающее напряжение превышает прочность грунта на сжатие.
• Напряжение сдвига: Касательные напряжения действуют вдоль плоскости по периметру фундамента, и разрушение при сдвиге происходит, когда касательное напряжение по этому периметру превышает сопротивление грунта сдвигу.

Существует три типа состояния нарушения несущей способности:

• Разрушение при продавливании: Это обычно происходит в рыхлых песках, слоях прочного грунта, подстилаемых слабым грунтом, и в слабых глинах, которые нагружаются медленно. Разрушение в этих условиях развивается постепенно из-за высокой сжимаемости этих грунтов. Во время этого режима отказа на уровне земли практически не наблюдается нарушений, но конструкции испытывают высокие уровни осадки.
• Местное разрушение при сдвиге: Этот вид разрушения возникает в несвязных грунтах, а также в рыхлых и среднеплотных грунтах. Этот метод имеет четко определенную поверхность сдвига, которая развивается под землей, которая может быть или не быть видна на поверхности земли. Местное разрушение при сдвиге происходит постепенно, поскольку основание продолжает испытывать осадку и движение вдоль плоскости сдвига.
• Общее разрушение при сдвиге: Этот вид разрушения обычно происходит в плотных несвязных грунтах и ​​недренированных связных грунтах, общее разрушение при сдвиге характеризуется четко определенной плоскостью сдвига с явными нарушениями на поверхности земли. Этот тип отказа возникает внезапно и может вызвать значительное вращение конструкции.

Расчет допустимого давления на грунт под фундаментом возможен с использованием коэффициентов несущей способности Терцаги:

Общее уравнение несущей способности Терцаги может быть записано как q _f = cN _c S _c + yDN _q + 0,5yBN _y S _y

1. Определить профиль фундамента: Определить ширину (B) фундамента, его глубину (D) и рассчитать интенсивность нагрузки, действующей на грунт в основании фундамента (q _f ) и дополнительной вскрышной породы (yD).
2. Определение зон разрушения: Уравнения Терцаги учитывают только общий случай сдвига и три зоны разрушения. Зона продавливающего сдвига существует непосредственно под фундаментом. Зона радиального сдвига существует от краев фундамента наружу. Зона линейного сдвига находится за пределами зоны радиального сдвига.

3. Расчет коэффициентов формы Терцаги: Факторов формы Терцаги S _c и S _y можно легко рассчитать с помощью приведенных ниже таблиц коэффициентов формы Terzaghi:

4. Расчет коэффициентов несущей способности Терцаги: Для расчета коэффициентов несущей способности можно использовать следующую таблицу:

5. Повторить расчет: Расчет следует повторить для каждого слоя грунта под фундаментом с учетом распределения нагрузки по модулю грунтового основания или углу трения для рассеивания нагрузки.
