Большинство посетителей нашего сайта не являются специалистами в области архитектуры и проектирования. Наш среднестатистический посетитель хочет получить для своего будущего дома крепкое, надежное и прочное перекрытие. Терминология строительных норм и правил (СНиП) часто достаточно далека от общераспространенных представлений о прочном перекрытии. Для того чтобы «нормативная» нагрузка из основополагающего документа под названием СП 20.13330.2011 Нагрузки и воздействия   превратилась в прочное перекрытие необходимо учесть целый ряд особенностей конструкции перекрытия, ввести в прочностной расчет «коэффициент незнания» и «коэффициент случайности». Для российских застройщиков актуален еще один коэффициент, аналога которому нет даже в большинстве иностранных языков. Это пресловутое русское АВОСЬ.

1. Перекрытия под нагрузкой прогибаются. Иногда достаточно сильно. Многие наши заказчики принимают этот факт с трудом, а некоторые не принимают вообще. Для них применительно к бетонным перекрытиям термин «прогнулось» равнозначно термину «сломалось», а фотографии статических (прочностных) испытаний перекрытий шокируют.  В качестве антистрессовой терапии предлагаю посмотреть видео и прочитать статью.

2. Прогиб плиты не свидетельствует о ее низкой прочности. Строительные нормы (свод правил) допускают прогиб перекрытия, но ограничивают его величину. При этом эти ограничения чаще всего не связаны с возможной потерей прочности перекрытия — нормы исходят из того, что возникший под нагрузкой прогиб не должен «действовать на нервы» заказчикам, не должен вызывать психологического дискомфорта. Именно поэтому приведенные в нормах ограничения прогибов получили наименование эстетико-психологических.

На картинке слева приведена таблица допустимых прогибов из действующего свода правил. Нас в первую очередь интересует вторая строка таблицы (выделена красной рамкой). Эстетико-психологические ограничения (картинка справа) устанавливаются в зависимости от длины (пролета) перекрытия в долях от этой длины.

Если от долей перейти к конкретным значениям, то получим следующие данные. Из таблицы следует, что плита перекрытия длиной 6 метров «имеет право» прогнуться на 30 мм. Много это или мало. С точки зрения разработчиков строительных норм — допустимо, для большинства из наших заказчиков — нежелательно. Как с этим «нежелательно» бороться читаем в следующем подразделе. Прогиб плиты является одним из факторов второго предельного состояния при оценке прочности бетонных перекрытий.

3. Балки перекрытия при монтаже можно выгнуть вверх на величину, равную прогибу. В этом случае под нагрузкой балка прогнется меньше или не прогнется вообще. Такой технологический прием специалисты назвали строительным подъемом. Использование строительного подъема позволяет существенно увеличить допустимую нагрузку на перекрытие. Но при этом необходимо учитывать тот факт, что строительный подъем превращает балку в арку, со всеми вытекающими последствиями, которые необходимо учесть при проведении прочностных расчетов перекрытия.

4,Плита перекрытия, у которой края «защемлены» прочнее такой же свободно лежащей плиты. Экспериментируя с обычной деревянной линейкой, вы легко можете убедиться в достоверности этого утверждения. На вопрос о том насколько защемление повышает прочность перекрытия ответ можно найти  в любом учебнике по сопротивлению материалов. Наука посчитала изгибающие моменты в перекрытии при действии равномерно распределенной по длине балки перекрытия нагрузке для свободного опирания (левая картинка) и защемления (правая картинка).  Обратите внимание изгибающий момент М при защемлении плиты  в три раза меньше.  Значит и арматуры в этом случае потребуется в три раза меньше. Казалось бы чего проще — защемляй и властвуй. Но по настоящему защемить плиту не так просто.  Для «правильного» защемления необходимо учесть все особенности проекта дома. В противном случае перекрытие может треснуть, но теперь уже в верхней зоне (картинка справа).

5. Прочность бетона на растяжение в 10-12 раз ниже прочности бетона на сжатие. При шарнирном опирании плита перекрытия под нагрузкой сжимается в верхней зоне и растягивается в нижней. Верхняя зона, как правило сама справляется с возникающими здесь напряжениями сжатия, нижняя зона нуждается в помощи. Идеальным помощником здесь оказалась стальная арматура, которая принимает на себя значительную часть растягивающих напряжений. В перекрытиях АТЛАНТ помогает бетону в этой зоне и стальной тонкостенных профиль.

6. В бетоне плиты перекрытия допускается наличие трещин. Трещины, размер (раскрытие) которых не превышает допустимого значения не являются дефектом плиты перекрытия. В зависимости от условий эксплуатации предельно допустимая ширина раскрытия трещин меняется от 0,5 мм для перекрытий, которые эксплуатируются внутри помещений до 0,3 мм для перекрытий, подвергающихся воздействию атмосферных осадков.   Раскрытие трещин является одним из факторов второго предельного состояния оценки прочности бетонных конструкций.

7. Важнейшей характеристикой перекрытия является допустимая (полезная) нагрузка. Эта нагрузка измеряется в килограммах на квадратный метр плиты — кг/м2. Здесь важно понять — на каждый квадратный метр. При допустимой нагрузке 500 кг/м2 для комнаты площадью 20 м2 предельная нагрузка не будет превышена, если на полу комнаты разместить не более 10000  кг (10 тонн) перегородок, мебели, людей, оборудования. Для понимания — столько весят шесть средних легковых автомобилей. Вы можете представить шесть автомобилей в комнате площадью 20 м2. Если в одном месте (правая схема на картинке) на плиту действует нагрузка 1000 кг, которая в два раза выше допустимой нагрузки в 500 кг/м2 это не свидетельствует о том, что плита разрушится. Такая нагрузка называется сосредоточенной. Ее влияние учитывается специальным расчетом.

Расчет монолитной плиты перекрытия

Невзирая на высокий ассортимент готовых плит, железобетонные монолитные плиты не утратили своей актуальности, продолжая пользоваться спросом. Особенно актуальным их применение является при строительстве малоэтажной загородной недвижимости, которой характерна индивидуальная планировка с различным размером комнат или в тех случаях, когда для строительства не используются подъемные краны. Такой вариант возведения зданий позволит сэкономить средства на доставке материалов и сократить затраты на монтаж. При этом возрастет время на осуществление подготовительных работ, которые будут связаны с возведением опалубки. Впрочем, этот факт не отпугивает застройщиков, которые не видят трудности в покупке бетона и арматуры. Гораздо сложнее произвести правильный расчет плит перекрытий, определить марку необходимого бетона, вид арматуры, значение действующей нагрузки и прочие связанные с прочностью и надежностью характеристики.

Принцип расчета

Монолитная плита перекрытия представляет собой один из компонентов каркаса здания, который воспринимает на себя вертикальные нагрузки, вступая одновременно в качестве элемента жесткости всей конструкции. Расчет параметров железобетонных конструкций осуществляется в соответствии с регламентом строительных норм и правил СП 52-101-2003 и СНиП 52-01-2003. Процесс ручного расчета конструкций представляет собой ряд этапов, в ходе которых производится подбор таких параметров, как класс бетона и арматуры, поперечного сечения, достаточного для того чтобы избежать разрушения при воздействии максимальных сил нагрузки. В случае использования ПЭВМ находят применение специализированные программные комплексы.

Как показывает практика применения железобетонных плит перекрытия, для упрощения задачи можно пренебречь сложными вычислениями таких величин, как расчет на раскрытие трещин и деформацию, сил кручения и поперечных сил, а также продавливания и местного сжатия. При обычном строительстве в этом нет необходимости, сосредоточив свое внимание на вычислении изгибающего момента, действующего на поперечное сечение.

Характеристики монолитной плиты

Реальная длина плиты может отличаться от расчетного значения пролета, которым принято считать расстояние между стенами, выступающими в виде опор.

Геометрические размеры толщины и ширины плиты задаются. Как правило, наиболее часто в загородном строительстве применяют плиты толщиной 0,1 м с условной шириной равной одному метру. Принимаем за основу конструкцию с армированием плиты перекрытия при помощи арматуры марки А400 при заливке бетона В20. В дальнейшем плита при расчете рассматривается как балка.

Выбор типа опоры

Во время расчета плита перекрытия может по-разному опираться на несущие стены, в зависимости от типа использованного при их возведении материала. Различают следующие варианты опоры:

• жестко защемленная на опорах балка;
• балка консольного типа шарнирно-опертая;
• бесконсольная шарнирно-опертая балка.

Вид опоры определяет принцип расчета. Рассмотрим пример расчета для наиболее распространенного вида конструкции плиты перекрытия с шарнирно-опертой балкой бесконсольного типа.

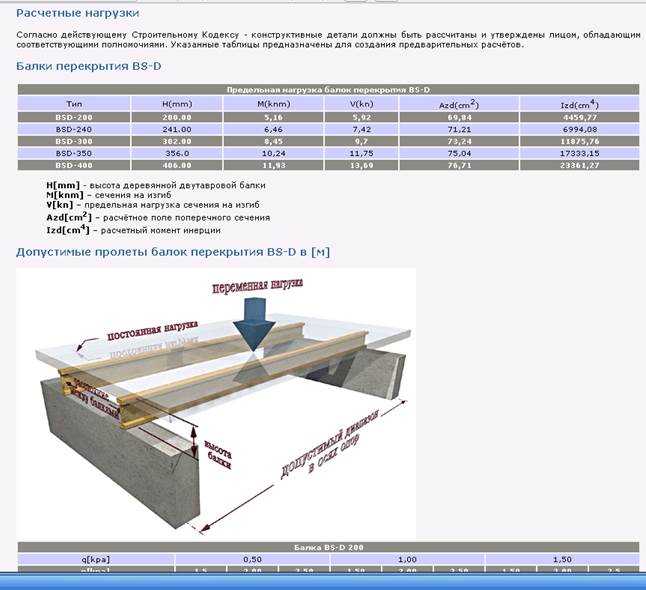

Определение нагрузки

В процессе строительства, а впоследствии при эксплуатации на балку воздействую различные виды нагрузок. При расчете нас интересуют, прежде всего, динамические и статистические нагрузки, возникающие вследствие передвижения или давления сил временного характера, вызванного перемещением людей, транспорта, работы механизмов и постоянные составляющие, обусловленные массой строительных элементов. При проведении расчета, для получения необходимого запаса прочности, можно пренебречь разницей между данными видами нагрузок.

По характеру нагрузки дифференцируются на:

• распределенные хаотически и неравномерно;
• точечные;
• равнораспределенные.

При расчете плиты перекрытия достаточно ориентироваться на равномерные нагрузки. Для сосредоточенной нагрузки усилия измеряются в ньютонах, килограммах (кг), либо килограммсилах (кгс).

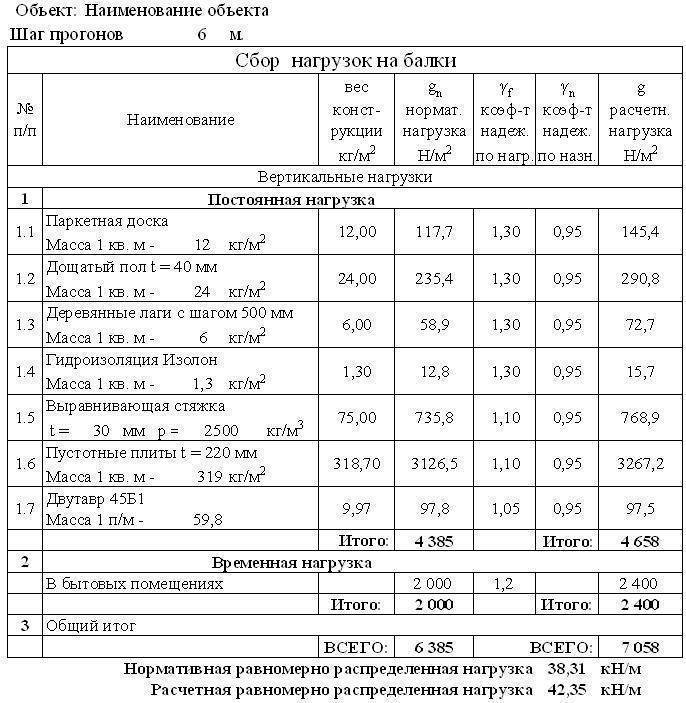

В случае с равным распределением актуально апеллировать данными о нагрузке, воздействующей на метр. Для жилых домов параметр равнораспределенной нагрузки составляет в среднем 400 Н/м2. При толщине плиты в 10 см ее масса создаст нагрузку около 250 кг/м2, а с учетом стяжки или использовании керамической плитки она может возрасти до 350 кг/м2. Таким образом, нагрузка рассчитывается с коэффициентом запаса в 20%, составляя:

Q = (400+250+100)*1. 2 = 900 Н/м

Данная величина нагрузочной способности обеспечит прочность при различных вариациях статических и динамических нагрузок. При наличии лестниц или бетонных маршей опирающихся на плиту перекрытия, необходимо брать в расчет их массу и не упускать из виду динамическую нагрузку во время эксплуатации. Проектировка загородных домов должна предусматривать инсталляцию крупных объектов на плите, например, каминов, масса которых может варьироваться от 1 до 3 тонн. Для обеспечения прочности в таких случаях используется местное усиление – армирование или предусматривается отдельная балка.

Расчет изгибающего момента

Для бесконсольного типа балки при наличии равномерно распределенной нагрузки, которая сосредоточена на опорах шарнирного вида показатель максимально изгибающего момента определяется по формуле:

Мmax = (Q * L²) / 8, где

L – длина балки.

При расчете имеем:

Мmax = (900*5²) / 8 = 225 кг/м.

Основания для расчета

Для бетонных плит перекрытий сопротивление материала растяжению практически равно нулю. Такой вывод можно сделать на основании анализа и сопоставления нагрузок на растяжение, которые испытывает арматура и бетон. Разница между этими данными составляет три порядка, что свидетельствует о том, что всю нагрузку берет на себя арматурный каркас. С нагрузками на сжатие ситуация обстоит иначе: силы равномерно распределяются вдоль вектора силы. Как следствие, сопротивление на сжатие принимаем равным расчетному значению.

Для выбора арматуры необходимо определить значение по формуле:

ER = 0,8/ 1+RS/700 , где

RS – расчетное значение сопротивления арматуры, МПа.

Имея значение данные о расстоянии между нижней частью балки и центром окружности, сформированной плоскостью поперечного сечения арматуры, ее марку выбирают исходя из таблицы.

Правильный подбор арматуры обеспечит надежное сцепление с бетоном, которое гарантирует предел прочности без деформаций и растрескиваний. При этом максимальное растягивающее усилие арматуры не должно превышать полученное расчетным путем значение.

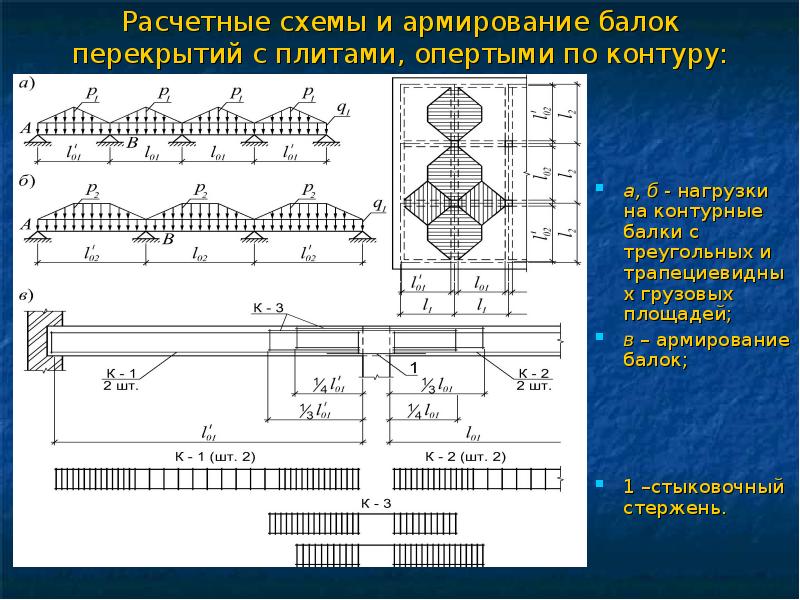

При армировании на один погонный метр, как правило, уходит не менее чем пять стержней, которые располагаются равномерно на одинаковых расстояниях. Точное число стержней зависит от нагрузки и определяется по СНиП 52-01-2003. Формируется каркас чаще всего из нескольких слоев стержней, которые могут иметь различное сечение. Сетка скрепляется заранее хомутами или фиксируется при помощи сварки. В качестве элементов армирования чаще всего применяется ненапрягаемая арматура Ат-IIIС и Ат-IVС с наличием термического упрочнения.

Таким образом, расчет железобетонной конструкции плиты перекрытия включает в себя следующие стадии:

• составление схемной реализации перекрытия с компоновкой элементов. При возведении многоэтажек расстояния между колоннами должны быть кратные 3000 мм в диапазоне величин от 6 до 12 метров. Значение высоты одного этажа может находиться в пределах от 3,6 до 7,2 метра с дискретностью 600 мм. Данные условия помогут упростить вычисление и обеспечить стандартный автоматический расчет;
• прочностный конструкционный расчет монолитной плиты. К расчетной части должна прилагаться графическая часть в виде составленного подробного чертежа, который можно составить самостоятельно или доверить его реализацию специалистам из проектных организаций. При этом необходимо произвести расчет элементов перекрытия и главной балки. Выбор бетона при проектировании осуществляется по классу материала на сжатие по заданной прочности, исходя из норм и табличных значений. Как правило, балка и монолит проектируются из одной марки бетона;
• в зависимости от архитектурных особенностей строения может понадобиться расчет колонны, а также ригеля или второстепенной балки;

• на основании всех произведенных расчетов, полученных масс и нагрузок формируется фундамент. Монолитное основание представляет собой подземную конструкцию, с помощью которого нагрузка от здания передается на грунт. Общий чертеж должен отображать конструкцию здания в целом с учетом изображения положения плит перекрытий, несущих стен и основания.

Расчетная часть строительного проекта для любого здания является необходимой документаций, которая содержит информацию о размерах архитектурного объекта, его особенностях, технологии возведении. При этом именно на основе проекта составляется строительная расходная ведомость, в которую включаются необходимые для возведения здания материалы, определяются трудозатраты. А основе расчета осуществляется планирование материалов, этапов выполнения строительных работ, их объемов и сроков. Прочность и надежность здания во многом зависят от правильности расчетов, качества используемых материалов и соблюдения технологии строительства на каждом из отдельно взятых этапов.

Преимущества применения плит перекрытий

Технология возведения перекрытий в виде армированных бетонных плит обладает целым рядом преимуществ, среди которых:

• возможность сооружения перекрытий для зданий и сооружений с практически любыми габаритами, независимо от линейных размеров. Единственным нюансом являются конструктивные особенности зданий. При слишком большой площади покрытия для устойчивости перекрытий, отсутствия провисаний устанавливаются дополнительные опоры. Для домов и сооружений, стены которых выполнены на основе газобетона для установки плиты железобетонного перекрытия осуществляют монтаж дополнительных опор, изготовленных из стали или бетона;
• отсутствие необходимости масштабных отделочных работ на внутренней части поверхности, которая, как правило, благодаря технологии монолитного литья имеет гладкую и ровную форму;
• высокая степень звукоизолирующих свойств. Принято считать, что плита перекрытия толщиной 140 мм обладает высокой степенью шумоподавления, обеспечивающего комфортность проживания в доме для человека;
• конструктивно данная технология обладает гибкими инструментами для строительства различных архитектурных форм и объектов. Так, например, загородный дом можно с легкостью оборудовать балконом на втором этаже, который будет иметь необходимые размеры и конфигурацию;
• высокий уровень прочности и долговечности строительной конструкции перекрытии в целом, который обусловлен набором прочностных характеристик армированного бетона.

Расчет нагрузки на колонну — Расчет нагрузки на колонну, балку, стену и плиту

Содержание

Колонна является важным конструктивным элементом железобетонной конструкции, который помогает передавать нагрузку надстройки на фундамент .

Это вертикальный сжимаемый элемент, подвергающийся прямой осевой нагрузке, и его эффективная длина в три раза превышает его наименьший поперечный размер.

Когда элемент конструкции расположен вертикально и подвергается осевой нагрузке, называется колонной, а если он наклонен и горизонтален, называется подкосом.

Это важный конструктивный элемент рамной конструкции, который в основном воспринимает нагрузку, приложенную сбоку к оси балки. В основном это режим отклонения из-за изгиба.

Из-за приложенной нагрузки в точке опоры балки действуют силы реакции, и действие этих сил создает в ней поперечную силу и изгибающий момент , которые вызывают деформацию, внутренние напряжения и прогиб балки .

Его нижняя часть испытывает растяжение, а верхняя – растяжение; следовательно, в нижней части балки предусмотрена дополнительная сталь, чем в верхней.

Обычно балки классифицируются в соответствии с условиями их опоры, условиями равновесия, длиной, формой поперечного сечения и материалом.

Это непрерывная вертикальная конструкция, которая разделяет или окружает пространство территории или здания, а также обеспечивает укрытие и безопасность. Обычно его строят из кирпичей и камней.

В здании в основном есть два типа стен: внешние стены и внутренние стены. Внешняя стена помогает обеспечить ограждение здания.

При этом внутренняя стена разделяет огороженную территорию на помещения необходимого размера. Внутренняя стена также известна как перегородка.

В здании стена помогает сформировать основную часть надстройки и помогает разделить внутреннее пространство, а также обеспечивает конфиденциальность, звукоизоляцию и противопожарную защиту.

Плита является широко используемым конструкционным элементом, который формирует полы и крыши зданий. Это плоский элемент, глубина которого намного меньше его ширины и размаха.

Плита может поддерживаться каменными стенами, железобетонной балкой или непосредственно колонной. Он воспринимает обычно равномерно распределенные гравитационные нагрузки, действующие на его поверхность и передающие их на опору за счет сдвига, изгиба и кручения.

Собственный вес колонны × Количество этажей

Собственный вес балки на погонный метр

Нагрузка на стену на погонный метр

другие вещи) + Живая нагрузка (из-за движения человека) + собственный вес

Помимо вышеуказанной нагрузки, колонны также испытывают изгибающие моменты, учитываемые в окончательном проекте.

Наиболее продуктивным способом проектирования конструкций является использование современного программного обеспечения для проектирования конструкций, такого как Staad pro и Etabs.

Эти инструменты помогают избежать длительных и утомительных ручных расчетов при проектировании конструкций. Это настоятельно рекомендуется в настоящее время в области структурного дизайна.

Для профессиональных работ по проектированию конструкций существуют некоторые фундаментальные допущения, которые мы учитываем при расчетах нагрузки на конструкцию.

Мы знаем, что плотность бетона составляет 2400 кг/м3 или 24 кН, а плотность стали составляет 7850 кг/м3 или 78,5 кН.

Возьмем колонну размером 300 × 600 с 1% стали и длиной 3 метра.

• объем бетона = 0,3 x 0,60 x 3 = 0,54 мгранита
• Вес бетона = 0,54 x 2400 = 1296 кг
• Вес стали (1%) в бетоне = 0,54 x 0,018505505505505505505505506 = 0,54 9006 x 0,018505505505505506 = 0,54 9009 x 0,018505505505506 = 0,54
• . = 42,39 кг
• Общий вес колонны = 1296 + 42,39 = 1338,39 кг = 13,384 кН

Примечание – I кН = 101,9716 кг 9 1000003

Расчет нагрузки на балку

Мы используем аналогичную процедуру расчета для балки , а также для колонны.

Примем размеры поперечного сечения балки как 300 мм x 450 мм , без учета толщины плиты.

Отсюда

• 300 мм x 450 мм, исключая толщину плиты
• объем бетона = 0,3 x 0,60 x 1 = 0,138M=
• Вес бетона = 0,138 x 2400 = 333 KG
• .0006
• Вес стали (2%) в бетоне = = 0,138 x 0,02 x 7850 = 22 кг
• Веса столба = 333 + 22 = 355 кг/м = 3,5 кН/м

.

Итак, собственный вес будет примерно 3,5 кН на метр.

Расчет нагрузки стены

Мы знаем, что плотность кирпича составляет от 1500 до 2000 кг/м3.

Для кирпичной стены толщиной 9 дюймов, длиной 1 метр и высотой 3 метра

Нагрузка/метр = 0,230 x 1 x 3 x 2000 = 1380 кг или 13 кН/метр.

Этот процесс можно использовать для расчета нагрузки кирпича на метр для любого типа кирпича.

Для блоков AAC (Автоклавный газобетон) вес на кубический метр составляет около 550 — 700 кг/м3 .

Если вы используете газобетонные блоки для строительства, нагрузка на стены на метр может составлять всего 4 кН/метр . Использование этого блока позволяет значительно снизить стоимость проекта.

Расчет нагрузки плиты

Рассмотрим плиту толщиной 100 мм.

Следовательно, собственный вес плиты на квадратный метр составит

= 0,100 x 1 x 2400 = 240 кг или 2,4 кН.

Если принять во внимание, что наложенная динамическая нагрузка составляет около 2 кН на метр, а конечная нагрузка составляет около 1 кН на метр.

Следовательно, мы можем оценить, что нагрузка на плиту будет примерно 6 — 7 кН (приблизительно) за квадратный метр из приведенного выше расчета.

Расчет нагрузки на здание

Нагрузка на здание представляет собой сумму постоянной нагрузки, вынужденной или динамической нагрузки, ветровой нагрузки, сейсмической нагрузки, снеговой нагрузки, если конструкция расположена в зоне снегопада.

Статическая нагрузка – это статическая нагрузка, обусловленная собственным весом конструкции, которая остается неизменной на протяжении всего срока службы здания. Эти нагрузки могут растягивающих или сжимающих нагрузок.

Импульсные или временные нагрузки представляют собой динамические нагрузки, связанные с использованием или пребыванием в здании, включая мебель. Эти нагрузки продолжают меняться время от времени. Временная нагрузка является одной из важных нагрузок при проектировании.

Расчет временной нагрузки

Для расчета временной нагрузки здания мы должны следовать значениям допустимой нагрузки согласно IS-875 1987 часть 2.

Обычно мы рассматриваем значение временной нагрузки для жилых здания как 3 кН/м2. Значение динамической нагрузки варьируется в зависимости от типа здания, для которого мы должны следовать правилам IS 875-1987 часть 2.

Расчет статической нагрузки

Для расчета статической нагрузки здания необходимо определить объем каждого элемента, такого как фундамент, колонна, балка, плита и стена, умноженный на единиц веса материала, из которого он изготовлен.

Суммируя постоянную нагрузку всех конструктивных элементов, мы можем определить общую постоянную нагрузку здания.

Коэффициент запаса прочности

Наконец, после расчета полной нагрузки на колонну, не забудьте добавить коэффициент запаса прочности, который является наиболее важным при проектировании любой конструкции здания для ее безопасной и надлежащей работы в течение всего срока службы. .

Это необходимо при выполнении расчета нагрузки на колонну.

Коэффициент запаса прочности составляет 1,5 согласно IS 456:2000,

Надеюсь, теперь вы поняли , как рассчитать нагрузку на колонну, балку, стену и плиту .

Спасибо!

Также прочтите

Что такое плинтусная балка? Защита цоколя – разница между цокольной балкой и анкерной балкой

Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки

Что такое колонна? – Типы колонн, армирование, порядок расчета

Разница между длинной колонкой и коротким столбцом

Разница между предварительным натяжением и пост -натяжным строительных работ – метод длинной стены с короткой стеной, метод осевой линии

Различные типы нагрузки на здание

В этой статье мы объяснили различные типы нагрузки на здание, процедуру расчета, параметры и многое другое.

Пожалуйста, дочитайте статью до конца, а если вам понравилась статья, поделитесь ею с друзьями.

Содержание

При расчете конструкции любого здания очень важно определение нагрузки в соответствии с архитектурными и другими параметрами здания.

Небольшая нагрузка приведет к значительному изменению изгибающего момента или поперечной силы здания, что в конечном итоге приведет к увеличению сечения элементов и количества стали.

Учет каждого типа нагрузки на элементы конструкции более важен для получения идеального результата, в противном случае круглое значение даст круглую цифру для анализа и проектирования здания.

Читайте также: Различные типы дверей и панелей доступа

Итак, сегодня здесь я расскажу о различных типах нагрузки, которая будет воздействовать на структурные элементы здания.

Основные пять выходов нагрузки в расчете конструкции, которые перечислены ниже.

1. Постоянная нагрузка
2. Постоянная нагрузка
3. Ветровая нагрузка
4. Снеговая нагрузка
5. Сейсмическая нагрузка

1. Постоянная нагрузка как размер, плотность, материал и т. д.

Мертвец — одна из основных нагрузок любого сооружения. Почти статическая нагрузка покрывает от 50 до 60% общей нагрузки.

Это означает, что на любую конструкцию конструкции больше всего влияет собственный вес, особенно на конструкцию железобетонной конструкции.

В то время как в случае стальной конструкции статическая нагрузка немного меньше или больше, чем другая нагрузка.

Ниже мы перечислили несколько типов статической нагрузки, которые учитываются при моделировании и проектировании конструкций в соответствии с их назначением

Читайте также: Что такое автоклавный газобетон

• Slab load
• Parapet wall load
• Water tank load
• Sunken load
• Partition wall load
• Staircase load
• Architectural elevation load
• Floor finish load
• Water proofing load

Above mention all являются основной статической нагрузкой, которая применяется при расчете здания.

Расчет нагрузки любого материала включает в себя основную концепцию, состоящую из плотности, умноженной на площадь. Это основная концепция, которая используется во всех типах формул нагрузки на конструкцию.

а. Нагрузка на плиту

Нагрузка на плиту — это основная статическая нагрузка на здание, которая полностью зависит от его толщины. расчет нагрузки на плиту приведен ниже,

нагрузка на плиту = толщина плиты x плотность

нагрузка на плиту в кН на квадратный метр площади.

Читайте также: Причины появления трещин в бетоне

b. Нагрузка на стену парапета

Нагрузка на стену — это один из видов нагрузки на стену, относящийся к категории постоянной нагрузки, зависящей от параметров стены, таких как плотность, толщина, высота и т. д.

Нагрузка на парапет = толщина x плотность x высота в метре

Из этой формулы нагрузка будет в кН/м

c. Объем воды

Объем бака для воды зависит от материала бака и объема воды. Как правило, он воздействует на площадь плиты крыши, на которую опирается.

Нагрузка на резервуар для воды = (объем воды / плотность воды) + (объем резервуара / плотность материала резервуара)

Доступная нагрузка по этой формуле выражается в кН.

Чтобы рассчитать нагрузку на резервуар для воды на полу для применения в staad pro, указанная нагрузка делится на площадь пола, на которую он опирается.

д. Углубленный груз

Утопленная плита предусмотрена в месте расположения туалета и ванной Утопленная плита предназначена для покрытия всей арматуры и приспособлений туалета, например, канализационной трубы, сифона и т. д.

Утопленная плита представляет собой нижний выступ пола на расположение туалета, ванной комнаты и т. д.

Пространство между плитами перекрытий и заглубленными плитами заполняется кирпичной кладкой, песком или другими строительными отходами для обеспечения идеального уровня пола.

Эта нагрузка заполненным материалом на утопленную плиту, включая собственный вес, известна как утопленная нагрузка.

Расчет нагрузки на утопление описан ниже:

Нагрузка на утопление = [плотность материала x глубина утопления] + [собственный вес утопленной плиты]

Вышеприведенная формула дает нагрузку в кН/м2, которая относится к нагрузке на пол.

Читайте также: Что такое монолитное строительство

эл. Нагрузка на перегородку

В настоящее время здание проектируется как каркасная конструкция. Стена просто используется для заполнения зазора между рамой колонны и балкой. В качестве структурного элемента не используется.

Из-за того, что конструктивные элементы не являются типом, в настоящее время в здании используются различные типы перегородок в соответствии с требованиями пользователя.

Мы уже обсуждали различные типы перегородок в строительстве. Если вы не знаете, какие типы перегородок в здании, сначала идите и rwad.

Расчет нагрузки на перегородку приведен ниже,

Нагрузка на перегородку = толщина стены x плотность стены x высота стены.

Вы получите ответ в кН/м.

Читайте также: Различные типы перегородок в здании

ф. Нагрузка на лестницу

Лестница является одним из наиболее распространенных мест для эвакуации, что означает, что лестница выдерживает большую временную нагрузку по сравнению с другими конструктивными элементами.

Обычно вся нагрузка на лестницу воздействует на среднюю посадочную балку (MLB) и балку пола. Нагрузка на лестницу зависит от ее длины и размеров лестницы.

Нагрузка на лестницу = нагрузка на лестницу + нагрузка на поясную плиту + нагрузка на плиту лестничной площадки + нагрузка на перила

В приведенной выше формуле указана нагрузка в кН на метр.

г. Архитектурная высотная нагрузка.

В наши дни архитектурная высота здания важнее, чем его структурное поведение.

В здании много нагрузок, кроме нагрузки на стену. Архитектор обеспечивает различные проекции и другие объекты в здании для хорошей цели возвышения.

Все сопутствующие сооружения и проекции увеличили собственную нагрузку здания.

час. Нагрузка на отделку пола

Нагрузка на отделку пола также является одним из видов постоянной нагрузки, которая действует на плиту перекрытия. Нагрузка на отделку пола включает вес плитки и других материалов.

Обычно при расчете конструкции нагрузка на отделку пола принимается равной 1,5 кН/м2.

и. Гидроизоляционная нагрузка

Гидроизоляционная нагрузка также является одним из видов постоянной нагрузки, аналогичной нагрузке на отделку пола, но воздействующей на плиту крыши. Гидроизоляционная нагрузка включает вес гидроизоляционных материалов.

Как правило, при проектировании конструкций принимается от 1 до 2,5 кН/м2 на площадь плиты.

2. Временная нагрузка

Временная нагрузка является второй по значимости нагрузкой на здание. Из его названия мы можем легко понять, что динамическая нагрузка — это нагрузка живых существ, таких как грузы людей, животных и т. Д.

Живая нагрузка должна быть взята из IS: 875 часть 2, в которой динамическая нагрузка изменяется в соответствии с типом строительства и его использования.

Читайте также: Что такое строительство шламовых стен

3. Ветровая нагрузка

Высотные здания больше всего подвержены ветровой нагрузке. Ветровая нагрузка – это тип горизонтальной нагрузки, действующей на различные поверхности здания. Ветровая нагрузка зависит от интенсивности ветра, которая постоянно меняется в зависимости от местоположения.

IS:875 часть 3 обеспечивает различное кодовое обеспечение ветровой нагрузки.

4. Снеговая нагрузка

Снеговая нагрузка также становится более важной в некоторых прохладных местах, таких как Джамму и Кашмир, Гималаи, Утракханд и других местах.

Ис 875 часть 4 включает в себя все положения расчета снеговой нагрузки на здание.

5. Сейсмическая нагрузка

Горизонтальная нагрузка действует на здание во время землетрясения.
