Расчет нагрузки ленточного фундамента: сбор нагрузок и определение ширины

Расчёт нагрузки на фундамент разного типа 🔨 Как выполняется расчёт

Неприятно наблюдать, как в недавно построенном доме появляются на стенах трещины. Самое печальное в этой ситуации, что исправить практически ничего изменить нельзя, а если и можно что-то сделать, то это весьма проблематично.

Оглавление:

• Как выполняется расчет
• Расчет нагрузки для ленточного фундамента
• Расчет нагрузки для столбчатого фундамента
• Расчет нагрузки для свайного фундамента
• Анализ грунта
• Определение несущей способности грунта
• Наши услуги

А ведь всего этого можно было избежать, если бы изначально расчету нагрузки на фундамент было уделено достаточно внимания.Ознакомьтесь с материалом о том зачем это делается, а также как грамотно и верно выполнять расчёт нагрузки на фундамент.

Как выполняется расчет

Что включается в такой расчет, и что нужно учитывать? Рассмотрим некоторые параметры.

• У различных видов грунта отличная друг от друга несущая способность, поэтому нельзя опираться на тот факт, что у друга дом на мелкозаглубленном ленточном фундаменте стоит уже несколько лет, и ничего.

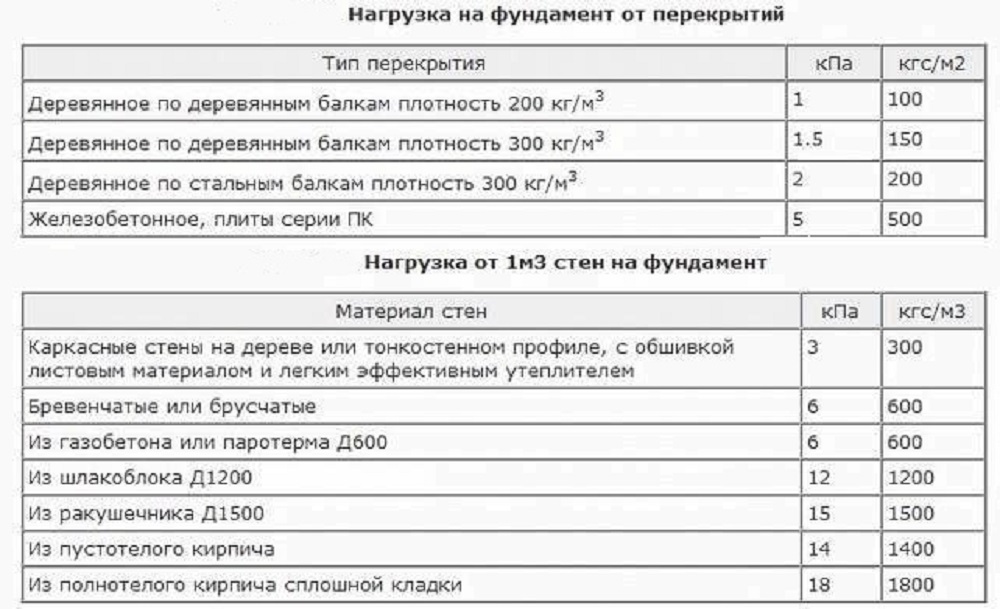

• Учитывая вес строительных материалов, проводится вычисление массы строения.
• Какая снеговая нагрузка на кровлю в регионе. Тип, и форма крыши играют огромную роль в таком подсчете.
• Ветровая нагрузка. Любой дом, особенно высокий, испытывает ощутимые нагрузки в ветреную погоду, а если ветер постоянно дует в одну и ту же сторону, то фундамент будет подвержен дополнительной нагрузке. Особенно это ощутимо в легких домах, с не очень прочным фундаментом.
• Вес мебели, сантехники и отделочных материалов.

Полученные данные и собранная информация служит для учета несущей характеристики, размера и опорной площади возводимого фундамента. Пренебрежение этими требованиями приводит к ситуациям, описанным в начале статьи.

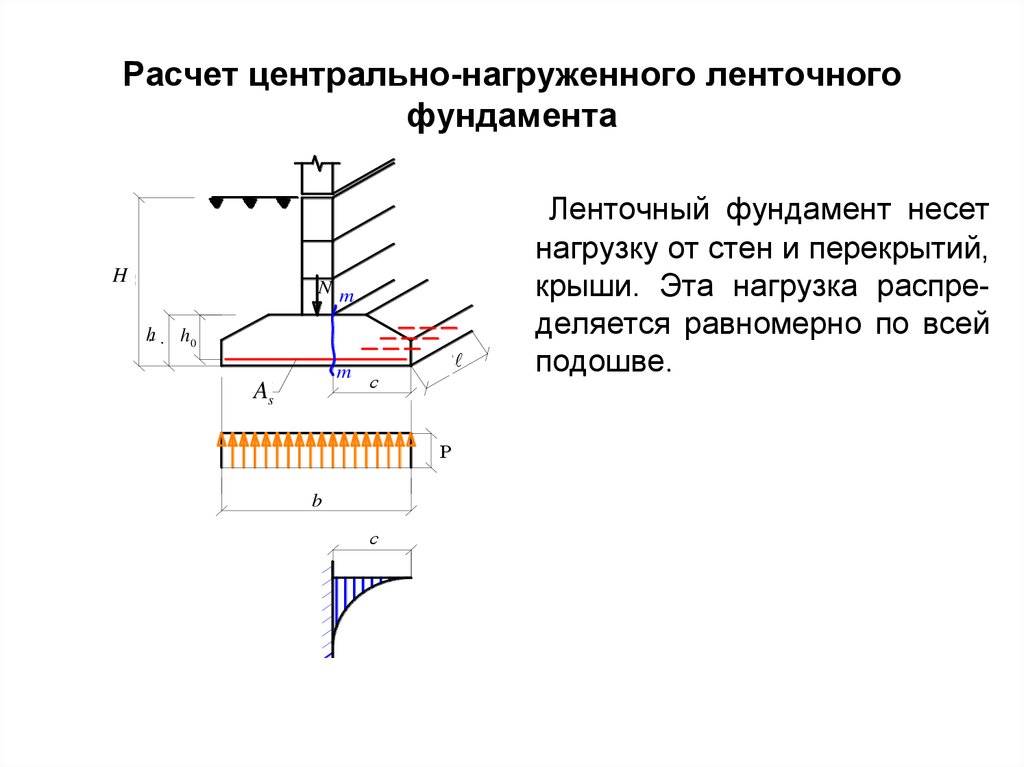

Расчет нагрузки для ленточного фундамента

При расчете нагрузки на ленточный фундамент, нужно определить количество заливаемого бетона, для чего нужно узнать общую площадь с учетом установленной опалубки. Полученную цифру (в м³) нужно умножить на массу 1 м³, которая колеблется в пределах 2000–2500 кг. При расчете фундамента лучше перестраховаться, поэтому за основу возьмем 2500 кг.

Потребуется узнать полную массу дома, снеговую нагрузку на крышу и давление ветра. Эти 4 показателя слаживаются и делятся на площадь основания. Выглядит это так:

(масса фундамента + масса дома + снеговая + ветровая нагрузка) / площадь основания = искомая цифра.

Поскольку расчет получается приблизительным, нужно иметь запас прочности около 25%.

Расчет нагрузки для столбчатого фундамента

Для того чтобы определить нагрузку на столбчатый фундамент, придется умножить площадь сечения столба на его высоту, в результате чего станет известен объем одной опоры. Полученные данные умножаются на цифру, обозначающей плотность материала, из которого сделаны столбы (q). Таким образом произведен расчет нагрузки для одного столба, а чтобы узнать расчетную нагрузку всего фундамента, результат перемножим на количество опор.

Если при расчете получилось, что фундамент не соответствует требованиям, то можно увеличить сечение столбов или увеличить число опор, сократив между ними расстояние.

Расчет нагрузки для свайного фундамента

Расчет нагрузки на свайный фундамент выполняется таким образом:

• Полная масса будущего здания умножается на коэффициент запаса надежности.
• Опорная площадь 1 квадратного сечения сваи определяется путем перемножения размеров двух сторон.  При использовании круглых свай опорная площадь одной из них вычисляется по формуле: R2×3,14. Затем полученные данные умножаются на количество используемых свай, задействованных в фундаменте.
• Теперь необходимо узнать нагрузку на 1 см² грунта, для чего масса здания делится на опорную площадь фундамента, и удостовериться, что нормативная допустимая нагрузка на грунт в норме.

Одной из особенностей свайного фундамента является правильный выбор сечения и длины свай, для чего нужно знать особенности грунта. Например, в некоторых районах, свая длиной в 3 м может не дойти до твердого основания, и приобретать опоры нужно только после предварительной геологической разведки.

В случае необходимости грунт можно уплотнить путем вбивания дополнительных, не предусмотренных проектом свай, но это приведет к дополнительным, незапланированным затратам.

Анализ грунта

Проектируя фундамент, можно самостоятельно выполнить геодезический анализ грунта, узнав:

• Тип почвы.
• Уровень расположения грунтовых вод.

Также необходимо узнать уровень промерзания грунта, в чем могут помочь карты с такими данными.

Рис. Уровень промерзания грунта в России

Используя ручной бур, по периметру площадки и в центре делается несколько скважин, глубиной до 2,5 м, в результате чего можно увидеть, какой тип почвы, а на следующий день можно увидеть, появилась ли в ней вода, и какой ее уровень.

Рис. Слои почвы в Московской области

Что касается типа почвы, то разобраться в этом непростом вопросе поможет дополнительная информация:

• Если при извлечении бура почва рассыпается – это песчаный грунт.
• Из извлеченного грунта можно скатать цилиндр, но при этом он весь покрывается трещинами – это супеси.
• Получается скатать цилиндр, но при попытке согнуть он ломается – это легкий суглинок.
• Скатанный цилиндр на изгибе покрывается многочисленными трещинами – это тяжелый суглинок, в составе которого много глины.
• Цилиндр скатывается легко, на изгибе не ломается и не трескается – перед нами глинистый грунт.

Используя полученные данные, можно определить какой тип фундамента лучше всего сделать на этом участке и нужно ли делать для него дренажную систему.

Определение несущей способности грунта

Ниже приведена таблица, с помощью которой можно разобраться с несущей способность грунта. Зная, какой тип грунта вы извлекли при пробном бурении, не составит его найти в таблице, и получить больше информации.

Тип почвы	Несущая способность
Супесь	От 2 до 3 кгс/см2
Щебенистая почва с пылевато -песчаным заполнителем	6 кгс/см2
Плотная глина	От 4 до 3 кгс/см2
Щебенистая почва с заполнителем из глины	От 4 до 4.5 кгс/см2
Среднеплотная глина	От 3 до 5 кгс/см2
Гравийная почва с песчаным заполнителем	5 кгс/см2
Влагонасыщенная глина	От 1 до 2 кгс/см2
Гравийная почва с заполнителем из глины	От 3.6 до 6 кгс/см2
Пластичная глина	От 2 до 3 кгс/см2
Крупный песок	Среднеплотный — 5, высокоплотный — 6 кгс/см2
Суглинок	От 1. 9 до 3 кгс/см2
Средний песок	Среднеплотный — 4, высокоплотный — 5 кгс/см2
Песок, супеси, глина, суглинок, зола	От 1.5 до 1.9 кгс/см2
Мелкий песок	Среднеплотный — 3, высокоплотный — кгс/см2
Сухая пылеватая почва	Среднеплотная — 2.5, высокоплотная — 3 кгс/см2
Водонасыщенный песок	Среднеплотный  — 2, высокоплотный — 3 кгс/см2
Влажная пылеватая почва	Среднеплотная — 1.5, высокоплотная 2 кгс/см2
Водонасыщенная пылеватая почва	Среднеплотная — 1, высокоплотная — 1.5 кгс/см2

Таблица 1: Расчетное сопротивление разных видов грунтов

Наши услуги

Компания «Богатырь» предоставляет услуги по погружению железобетонных свай – мы забиваем сваи, выполняем лидерное бурение и привезем непосредственно на строительную площадку сваи, с помощью которых и соорудим свайный фундамент. Если вы заинтересованы в том, чтобы проектировка, гео разведка и монтаж свайного фундамента был выполнен высококвалифицированными специалистами, то отправьте запрос или позвоните нам, воспользовавшись формой и контактными данными, указанными внизу сайта.

Ленточный фундамент – расчет на примере

Расчет ленточного фундамента состоит из двух основных этапов – сбора нагрузок и определения несущей способности грунта. Соотношение нагрузки на фундамент к несущей способности грунта определит требуемую ширину ленты.

Толщина стеновой части принимается в зависимости от конструктива наружных стен. Армирование обычно назначается конструктивно (от четырех стержней Ф10мм для одноэтажных газоблочных/каркасных и до шести продольных стержней Ф12мм для кирпичных зданий в два этажа с мансардой). Расчет диаметров и количества арматурных стержней выполняется только для сложных геологических условий.

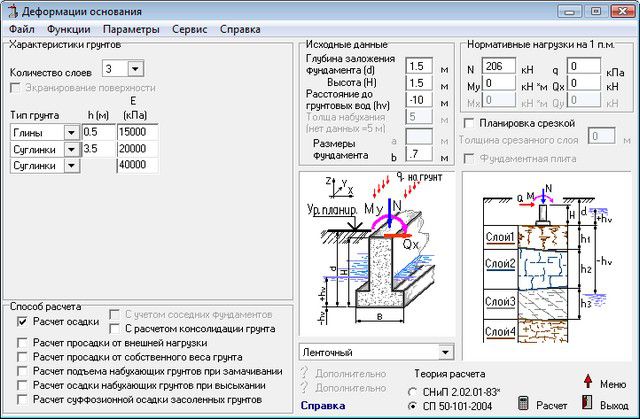

Абсолютное большинство он-лайновых калькуляторов фундаментов позволяют всего лишь определить требуемое количество бетона, арматуры и опалубки при заранее известных габаритных параметрах фундамента. Немногие калькуляторы могут похвастаться сбором нагрузок и/или определением несущей способности грунта. К сожалению, алгоритмы работы таких калькуляторов не всегда известны, а интерфейсы зачастую непонятны.

Точный результат можно получить с помощью методики расчёта, изложенный в строительных нормах и правилах. Например, СП 20.13330.2011 «Нагрузки и воздействия», СП 22.13330.2011 «Основания зданий и сооружений». С помощью первого документа будем собирать нагрузки, второго – определять несущую способность грунта. Эти своды правил представляют собой актуализированные (обновленные) редакции старых советских СНиПов.

Содержание

1. Сбор нагрузок
2. Таблица сбора равномерно распределенных нагрузок
3. Расчёт несущей способности грунта
4. Определение требуемой ширины подошвы («подушки») ленточного фундамента
5. Осадка фундамента
6. Заключение

Сбор нагрузок

Сбор нагрузок осуществляется суммированием их каждого вида (постоянные, длительные, кратковременные) с умножением на грузовую площадь. При этом учитываются коэффициенты надежности по нагрузке.

Значения коэффициентов надежности по нагрузке согласно СП 20.13330.2011.

Нормативные значения полезных нагрузок в зависимости от назначения помещения согласно СП 20.13330.2011.

К постоянным нагрузкам относят собственный вес конструкций. К длительным – вес не несущих перегородок (применительно к частному строительству). Кратковременными нагрузками является мебель, люди, снег. Ветровыми нагрузками можно пренебречь, если речь не идет о строительстве высокого дома с узкими габаритами в плане. Разделение нагрузок на постоянные/временные необходимо для работы с сочетаниями, которыми для простых частных строений можно пренебречь, суммируя все нагрузки без понижающих коэффициентов сочетания.

По своей сути сбор нагрузок представляет собой ряд арифметических действий. Габариты конструкций умножаются на объемный вес (плотность), коэффициент надежности по нагрузке. Равномерно распределенные нагрузки (полезная, снеговая, вес горизонтальных конструкций) формируют опорные реакции на нижележащих конструкциях пропорционально грузовой площади.

Сбор нагрузок разберем на примере частного дома 10х10, один этаж с мансардой, стены из газоблока D400 толщиной 400мм, кровля симметричная двускатная, перекрытие из сборных железобетонных плит.

Схема грузовых площадей для несущих стен в уровне перекрытия первого этажа (в плане.

Схема грузовых площадей для несущих стен в уровне кровли (в разрезе.

Некоторую сложность представляет собой сбор снеговой нагрузки. Даже для простой кровли согласно СП 20.13330.2011 следует рассматривать три варианта загружения:

Схема снеговых нагрузок на кровлю.

Вариант 1 рассматривает равномерное выпадение снега, вариант 2 – не симметричное, вариант 3 – образование снегового мешка. Для упрощения расчёта и для формирования некоторого запаса несущей способности фундаментов (особенно он необходим для примерного расчёта) можно принять максимальный коэффициент 1,4 для всей кровли.

Конечным результатом для сбора нагрузок на ленточный фундамент должна быть линейно распределенная (погонная вдоль стен) нагрузка, действующая в уровне подошвы фундамента на грунт.

Таблица сбора равномерно распределенных нагрузок

Всего: 1076 кг/м2

Нормативное значение снеговой нагрузки зависит от региона строительства. Его можно определить по приложению «Ж» СП 20.13330.2011. Собственные веса кровли, стропил, напольного перекрытия и перегородок взяты ориентировочно, для примера. Эти значения должны определяться непосредственным вычислением веса того или иного конструктива, или приближенным определением по справочной литературе (или в любой поисковой системе по запросу «собственный вес ххх», где ххх – наименование материала/конструкции).

Рассмотрим стену по оси «Б». Ширина грузовой площади составляет 5200мм, то есть 5,2м. Умножаем 1076кг/м2*5,2м=5595кг/м.

Но это ещё не вся нагрузка. Нужно добавить собственный вес стены (надземной и подземной части), подошвы фундамента (ориентировочно можно принять её ширину 60см) и вес грунта на обрезах фундамента.

Для примера возьмем высоту подземной части стены из бетона в 1м, толщина 0,4м. Объемный вес неармированного бетона 2400кг/м3, коэффициент надежности по нагрузке 1,1: 0,4м*2400кг/м3*1м*1,1=1056кг/м.

Верхнюю часть стены примем в примере равной 2,7м из газобетона D400 (400кг/м3) той же толщины: 0,4м*400кг/м3*2,7м*1,1=475кг/м.

Ширина подошвы условно принята 600мм, за вычетом стены в 400мм получаем свесы общей суммой 200мм. Плотность грунта обратной засыпки принимается равной 1650кг/м3 при коэффициенте 1,15 (высота толща определится как 1м подземной части стены минус толщина конструкции пола первого этажа, пусть будет в итоге 0,8м): 0,2м**1650кг/м3*0,8м*1,15=304кг/м.

Осталось определить вес самой подошвы при её обычной высоте (толщине) в 300мм и весе армированного бетона 2500кг/м3: 0,3м*0,6м*2500кг/м3*1,1=495кг/м.

Суммируем все эти нагрузки: 5595+1056+475+304+495=7925кг/м.

Более подробная информация о нагрузках, коэффициентах и других тонкостях изложена в СП 20.13330.2011.

Расчёт несущей способности грунта

Для расчёта несущей способности грунта понадобятся физико-механические характеристики инженерно-геологических элементов (ИГЭ), формирующих грунтовый массив участка строительства. Эти данные берутся из отчета об инженерно-геологических изысканиях. Оплата такого отчёта зачастую окупается сторицей, особенно это касается неблагоприятных грунтовых условий.

Среднее давление под подошвой фундамента не должно превышать расчётное сопротивление основания, определяемого по формуле:

Формула определения расчетного сопротивления грунта основания.

Для этой формулы существует ряд ограничений по глубине заложения фундаментов, их размеров и т.д. Более подробная информация изложена в разделе 5 СП 22.13330.2011. Ещё раз подчеркнем, что для применения данной расчётной методики необходим отчет об инженерно-геологических изысканиях.

В остальных случаях с некоторой степенью приближенности можно воспользоваться усредненными значениями в зависимости от типов ИГЭ (супеси, суглинки, глины и т.п.), приведенными в СП 22.133330.2011:

Расчетные сопротивления крупнообломочных грунтов.

Расчетные сопротивления песчаных грунтов.

Расчетные сопротивления глинистых грунтов.

Расчетные сопротивления суглинистых грунтов.

Расчетные сопротивления заторфованных песков.

Расчетные сопротивления элювиальных крупнообломочных грунтов.

Расчетные сопротивления элювиальных песков.

Расчетные сопротивления элювиальных глинистых грунтов.

Расчетные сопротивления насыпных грунтов.

В рамках примера зададимся суглинистым грунтом с коэффициентом пористости 0,7 при значении числа пластичности 0,5 – при интерполяции это даст значение R=215кПа или 2,15кг/см2. Самостоятельно определить пористость и число пластичности очень сложно, для приблизительной оценки стоит оплатить взятие хотя бы одного образца грунта со дна траншеи специалистом лаборатории, выполняющей изыскания. В общем и целом для суглинистых грунтов (самый распространенный тип) чем выше влажность, тем выше значение числа пластичности. Чем легче грунт уплотняется, тем выше коэффициент пористости.

Определение требуемой ширины подошвы («подушки») ленточного фундамента

Требуемая ширина подошвы определяется отношением расчетного сопротивления основания к линейно распределенной нагрузке.

Ранее мы определили погонную нагрузку, действующую в уровне подошвы фундамента – 7925кг/м. Принятое сопротивление грунта у нас составило 2,15кг/см2. Приведём нагрузку в те же единицы измерения (метры в сантиметры): 7925кг/м=79,25кг/см.

Ширина подошвы ленточного фундамента составит: (79,25кг/см) / (2,15 кг/см2)=36,86см.

Ширину фундамента обычно принимают кратной 10см, то есть округляем в большую сторону до 40см. Полученная ширина фундамента характерна для легких домов, возводимых на достаточно плотных суглинистых грунтах. Однако по конструктивным соображениям в некоторых случаях фундамент делают шире. Например, стена будет облицовываться фасадным кирпичом с утеплением толщиной 50мм. Требуемая толщина цокольной части стены составит 40см газобетона + 12см облицовки + 5см утеплителя = 57см. Газобетонную кладку на 3-5см можно «свесить» по внутренней грани стены, что позволит уменьшить толщину цокольной части стены. Ширина подошвы должна быть не менее этой толщины.

Осадка фундамента

Ещё одной жестко нормируемой величиной при расчёте ленточного фундамента является его осадка. Её определяют методом элементарного суммирования, для которого вновь понадобятся данные из отчета об инженерно-геологических изысканиях.

Формула определения средней величины осадки по схеме линейно-деформируемого слоя (приложение Г СП 22.13330.2011).

Схема применения методики линейно-деформируемого слоя.

Исходя из опыта строительства и проектирования известно, что для инженерно-геологических условий, характерных отсутствием грунтов с модулем деформации менее 10МПа, слабых подстилающих слоев, макропористых ИГЭ, ряда специфичных грунтов, то есть при относительно благоприятных условиях расчёт осадки не приводит к необходимости увеличения ширины подошвы фундамента после расчёта по несущей способности. Запас по расчётной осадке по отношению к максимально допустимой обычно получается в несколько раз. Для более сложных геологических условий расчёт и проектирование фундаментов должен выполняться квалифицированным специалистом после проведения инженерных изысканий.

Заключение

Расчёт ленточного фундамента выполняется согласно действующим строительным нормам и правилам, в первую очередь СП 22. 13330.2011. Точный расчёт фундамента по несущей способности и его осадки невозможен без отчета об инженерно-геологических изысканиях.

Приближенным образом требуемая ширина ленточного фундамента может быть определена на основании усредненных показателей несущей способности тех или иных видов грунтов, приведенных в СП 22.13330.2011. Расчёт осадки обычно не показателен для простых, однородных геологических условий в рамках «частного» строительства (легких строений малой этажности).

Принятие решения о самостоятельном, приближенном, неквалифицированном расчёте ширины подошвы ленточного фундамента владельцем будущего строения неоспоримым образом возлагает всю возможную ответственность на него же.

Целесообразность применения он-лайн калькуляторов вызывает обоснованные сомнения. Правильный результат можно получить, используя методики расчёта, приведенные в нормах и справочной литературе. Готовые калькуляторы лучше применять для подсчета требуемого количества материалов, а не для определения ширины подошвы фундамента.

Точный расчет ленточного фундамент не так уж прост и требует наличия данных по грунтам, на которые он опирается, в виде отчета по инженерно-геологическим изысканиям. Заказ и оплата изысканий, а также кропотливый расчет окупятся сторицей правильно рассчитанным фундаментом, на который не будут потрачены лишние деньги, но который выдержит соответствующие нагрузки и не приведет к развитию недопустимых деформаций здания.

Проектирование ростверка – методы и расчеты

🕑 Время чтения: 1 минута

Содержание:

• Проектирование ростверка – методы и расчеты
  • 1. Традиционный метод проектирования ростверка
  2) Метод грунта Упругий метод) конструкции плотного фундамента

В соответствии с IS-2950:1965 критерии проектирования стропильных оснований приведены ниже: Максимальная дифференциальная осадка в фундаменте на глинистых и песчаных грунтах не должна превышать 40 мм и 25 мм соответственно. Максимальное урегулирование, как правило, должно быть ограничено следующими значениями:

• Ленточный фундамент на глине – от 65 до 100 мм.
• Сплошной фундамент на песке – от 40 до 65 мм.

Существует два метода проектирования ростверка. Это:

1. Обычный метод
2. Метод линии почвы.

1. Давление грунта считается плоским, так что центр тяжести давления грунта совпадает с линией действия равнодействующей силы всех нагрузок, действующих на фундамент. 2. Фундамент бесконечно жесткий, поэтому фактическое отклонение плота не влияет на распределение давления под плотом. В этом методе допустимое давление на подшипник можно рассчитать по следующей формуле: Где и = допустимое давление грунта под плитным фундаментом в (используйте коэффициент безопасности, равный трем). Меньшие значения и следует использовать для проектирования. и = понижающий коэффициент за счет грунтовых вод. N = сопротивление проникновению. Если значения N больше 15 в насыщенных илах, для расчета следует принять эквивалентное сопротивление проникновению. Эквивалентное сопротивление проникновению можно определить по формуле: Распределение давления (q) под плотом следует рассчитывать по следующей формуле: Где Q = общая вертикальная нагрузка на плот x, y = координаты любой заданной точки на плоту относительно осей x и y, проходящих через центр тяжести области плота. A = общая площадь плота. = эксцентриситеты относительно главной оси, проходящей через центр тяжести сечения. = момент инерции относительно главной оси, проходящей через центр тяжести сечения. , можно рассчитать по следующим уравнениям: Где и = эксцентриситеты по осям x и y нагрузки от центра тяжести. и = момент инерции площади плота соответственно относительно осей x и y, проходящих через центр тяжести. для всей области вокруг осей x и y через центр тяжести.

Был предложен ряд методов, основанных главным образом на двух подходах упрощенных и действительно упругих оснований. я. Упрощенное упругое основание: Грунт в этом методе заменяется бесконечным числом изолированных пружин. ii. Истинно упругое основание: Грунт считается сплошной упругой средой, подчиняющейся закону Гука. В случае относительно гибкого основания, где нагрузки имеют тенденцию концентрироваться на небольших участках, следует использовать эти методы. Метод предполагает, в дополнение к другим факторам, что модуль реакции грунтового основания, определенный в результате испытаний, известен. Модуль реакции грунтового основания ( K _s ) при приложении нагрузки через плиту размером 30 см х 30 см или балки шириной 20 см на площадь грунта приведен в таблице 1 для несвязных грунтов и в таблице 1. 2 для связных грунтов. Таблица -1: Модуль реакции основания K _s  для несвязных грунтов

Таблица – 2: Модуль реакции грунтового основания K _с для связных грунтов

Характеристики почвы		К с (кг/см 2 )
Консистенция	Неограниченное сжатие Прочность (кг/см 2 ) )	—
1. Жесткий	от 1 до <2	2,7
1. Очень жесткий	от 2 до <4	5,4
3. Жесткий	4 и более	10,8

Приведенные выше значения K _с   соответствуют квадратной пластине размером 30 см x 30 см. Чтобы найти значения K, соответствующие различным размерам и формам, необходимо использовать следующие соотношения. а) Влияние размера для несвязного грунта для связных грунтов. Где K = модуль реакции грунтового основания для основания шириной B см. K _s  = модуль реакции грунтового основания для квадратной плиты шириной 30 см x 30 см. K’ = модуль реакции грунтового основания для основания шириной см. (b) Влияние формы для связных грунтов Где = модуль реакции грунтового основания для прямоугольного основания длиной L и шириной B. = модуль реакции грунтового основания для квадратного основания стороны B. Влияние формы незначительно в случае основания на несвязных грунтах.

Уравнения несущей способности для квадратных, прямоугольных и круглых ленточных фундаментов

Анре А 10 марта 2022 г.

Terzaghi (1943) разработал уравнение рациональной несущей способности для ленточного фундамента, предполагая разрушение несущей способности фундамента в режиме общего сдвига. Terzaghi’s bearing equation is  given by:

q _u  = CN _c  + γ ₁ D _f N _q  + 0.5Bγ ₂ N _γ

• q _u = Предельная несущая способность грунта
• C= Сцепление
• γ ₁ ,γ ₂ = Удельный вес грунта выше и ниже уровня основания 60 90 90,90
• N 90 q ,N _γ = коэффициенты несущей способности, зависящие от угла трения
• Df= глубина фундамента ниже уровня земли
• B = ширина или диаметр фундамента
• L= длина фундамента
